Когда проскакивает момент вращения стартера и не прокручивает вал двигателя, значит одной из наиболее вероятных неисправностей, является износ или поломка такого важного узла, как бендикс. Узла, обеспечивающего расцепление стартера и двигателя автомобиля в момент, когда мотор завелся…
На самом деле название этой детали автомобильного стартера – чистой воды самодеятельность отечественных водителей. Ведь классическое инженерно – техническое название узла, который обеспечивает разъединение вала стартера от вала двигателя в момент его запуска – обгонная муфта. И название это полностью отражает суть действия, которое производит данная деталь. А народное название этот механизм, в основе которой лежит принцип обычного храповика, получил в честь американского изобретателя Винсента Гуго Бендика, главы корпорации “Бендикс Корп.”. Именно он в свое время изобрел и запатентовал узел, позволяющий в момент запуска отсоединить небольшой электромотор, который и раскручивает вал двигателя внутреннего сгорания.
Как бы то ни было, для того, чтобы понять характер неисправности, повреждения в этом механизме, когда проскакивает бендикс (то есть стартер крутится вхолостую, буксует и проскальзывает, не зацепляя двигатель), нужно понять функцию и принцип, по которому данный механизм работает. На самом деле все очень просто. Он служит своего рода муфтой, работающей только в одном направлении, заклинивающей, если осуществляется попытка прокрутить ее в другом направлении. Причем муфтой, которая должна выходить из зацепления именно в тот момент, когда мотор завелся. Именно тогда она возвращается на свое место. Ведь скорость вращения вала автомобильного мотора намного превышает максимальную скорость вращения электродвигателя, призванного исполнять роль стартера.
На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бенди
edukr.ru
Запуск двигателя автомобиля осуществляется с помощью электрического стартера уже более 100 лет. Но даже за этот внушительный промежуток времени инженерам не удалось сконструировать абсолютно безотказный в работе агрегат.
Поломка механизма может произойти в самый неподходящий момент, что может не только привести к значительной задержке в пути, но и к возникновению аварийной ситуации. Особенно часто возникает неисправность, которая проявляется в том, что стартер крутит, но не зацепляет маховик.
Об этом «заболевании» двигателей внутреннего сгорания и пойдёт речь в статье.
Проявиться неисправность может в результате поломок следующих узлов:
Бендикс выполняет функцию соединительной муфты, с помощью которой происходит передача крутящего момента от электрического двигателя к коленвалу. Неисправность обгонной муфты наиболее часто вызывает поломку проявляющуюся в виде холостого прокручивания стартера.
Поломки втягивающего реле значительно реже становятся причиной неисправности, когда стартер крутит, но не зацепляет маховик. Чаще всего такой симптом наблюдается при замыкании обмотки или при неисправности аккумулятора.

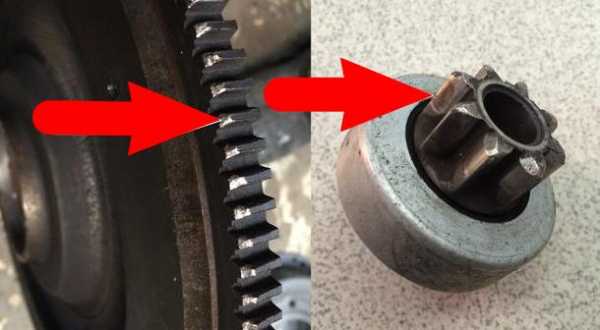

В процессе длительной эксплуатации автомобиля венец маховика и стартёра значительно изнашиваются, что также может привести к холостому прокручиванию электрического устройства для пуска двигателя.
Все перечисленные виды неисправностей, при наличии даже небольшого опыта в ремонте автомобиля, можно устранить собственными силами.
Видео:
Для выполнения точной диагностики деталей электрического устройства, его необходимо демонтировать. Чтобы исключить вероятность короткого замыкания во время выполнения работы, следует отсоединить минусовую клемму от аккумулятора.

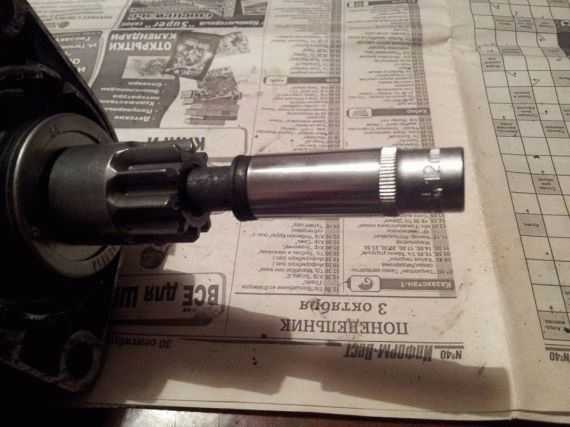

Определить неисправность бендикса приводящую к прокручиванию устройства очень просто. Для этого достаточно попытаться прокрутить шестерню в обоих направлениях. Если вращение будет возможно в обе стороны, то потребуется заменить обгонную муфту.
Даже при наличии ремкомплекта или б/у детали с другого автомобиля, рекомендуется приобрести новый узел.
Если неисправность электростартера вызвана значительным износом шестерни, то возможны 2 варианта устранения:
В обоих случаях качество ремонта будет высоким, чтобы продолжить эксплуатацию автомобиля в обычном режиме.
Видео:
Если с момента возникновения первых признаков неисправности стартёра машина эксплуатировалась достаточно длительное время, то существенному износу подвергнется и зубчатая поверхность маховика (венец).
В отличие от замены шестерни стартера, маховик двигателя снять не так просто. На заднеприводном автомобиле работы выполняются в следующей последовательности:
После снятия маховика производят установку новой детали, а сборку автомобиля производят в обратном порядке.
Видео:
Если на венце маховика все зубья целы, а износ имеется только с одной стороны, то на многих автомобилях полностью устранить проблему можно перевернув венец.
Данная операция производится в такой последовательности:
Нагрев необходим для того, чтобы внутренний диаметр венца значительно увеличился, что существенно облегчит процесс установки. При выполнении операции необходимо следить за цветом металла, чтобы не допустить перегрева.
Самым оптимальным вариантом для равномерного нагрева является использование 4 камфорной газовой плиты. В этом случае достаточно уложить венец на плиту и зажечь все конфорки.
Нагреть венец можно и на электрической плите, а также паяльной лампой или газовой горелкой, но во время использования любого из способов необходимо следить за тем, чтобы чрезмерный нагрев не привёл к отпуску металла. Если это произойдёт, то зубчатое колесо подвергнется очень быстрому износу и потребуется снова устранять проблему связанную с холостым прокручиванием электростартера.
Видео:

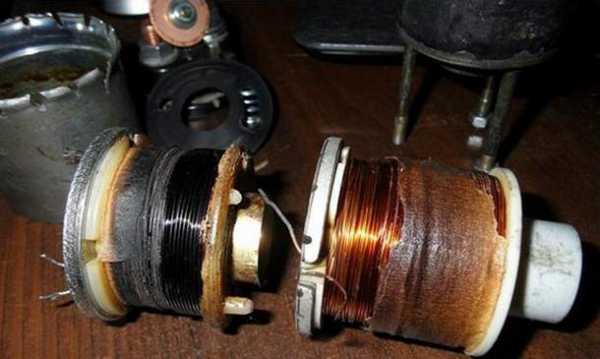

Втягивающее реле имеет 2 обмотки. Одна обмотка необходима для надёжного включения контактов стартера и зацепления шестерни с зубчатой поверхностью маховика, вторая — для надёжного удержания шестерён в зацеплении на протяжении всего времени работы пуска.
