Демонтаж и монтаж сайлентблока без наружной металлической обоймы — Точка Опоры

Внимание! Перед началом работ по демонтажу и монтажу, сайлентблока без наружной металлической обоймы, подберите оправку и подставку. Диаметр оправки должен быть равен диаметру внутренней втулки. Внутренний диаметр подставки на 1-2 мм больше диаметра бурта сайлентблока (рис.1), чтобы не препятствовать выходу сайлентблока из посадочного места при демонтаже и монтаже. Усилие при демонтаже и монтаже сайлентблока прилагать на внутреннюю втулку. Чертежи оправок, для изготавливаемых деталей, можно найти на сайте www crt.ru.

Демонтаж

Установить рычаг на пресс на подставку (рис.1).
Установить на сайлентблок оправку (рис.1).

3.Начать выпрессовку. Усилие на сайлентблок увеличивать постепенно, чтобы исключить перекос, деформацию оправки и посадочного места. Старайтесь не повредить посадочное место.

4.После выпрессовки, осмотреть и очистить посадочное место от ржавчины, задиров и заусенцев.

Монтаж

Внимание! Сайлентблоки без наружной металлической обоймы, рекомендуется запрессовывать через конусную оправку. Усилие при монтаже сайлентблока прилагать на внутреннюю втулку. Чертежи оправок, для изготавливаемых деталей, можно найти на сайте www crt.ru

Смазать конусную оправку, посадочное место в рычаге и поверхность сайлентблока, контактирующую с посадочным местом, поставляемой в комплекте смазкой, или любой другой консистентной смазкой.
Установить рычаг на пресс, на подставку (рис.2).
Установить конусную оправку на посадочное место (рис.2).
Установить в конусную оправку сайлентблок (рис.2).
Установить на внутреннюю втулку сайлентблока оправку (рис.2).
Начать запрессовку. Усилие на сайлентблок необходимо увеличивать постепенно, чтобы сайлентблок расправился и равномерно заполнил посадочное место.

Первоначально сайлентблок может заходить в посадочное место с небольшим перекосом, это объясняется разницей диаметров оправки, посадочного места и сайлентблока. Больший диаметр сайлентблока, благодаря упругой деформации тела сайлентблока, позволяет заполнить посадочное место и зафиксировать сайлентблок.

8.После запрессовки удалить излишки смазки. Проверить симметричность расположения сайлентблока и плотность прилегания буртов к посадочному месту. Если необходимо выровняйте сайлентблок в посадочном месте.

Внимание! Затяжку крепёжных болтов сайлентблоков, производить только на нагруженной подвеске, когда автомобиль стоит на колёсах на ровной поверхности. Усилие затяжки согласно документации производителя автомобиля.

Внимание! После замены сайлентблоков обязательно проведите регулировку углов установки колёс (развал/схождение).

Купить детали «Точка Опоры»

crt.ru

Приспособление для замены сайлентблоков амортизаторов, рычагов

Прежде чем приступить к замене сайлентблоков, важно убедиться в необходимости этого, так как после выпрессовки они уже будут практически непригодны. Сайлентблоки заменяют, если их резиновые втулки имеют разрывы, одностороннее выпучивание, подрезы и износ по торцам.

Приспособление для замены сайлентблоков амортизаторов, рычагов передней подвески и штанг задней подвески автомобилей ВАЗ, чертежи и размеры.

Предельная эксцентричность сайлентблоков — 2,5 мм, это смещение наружного диаметра шайбы относительно наружного диаметра фланца наружной втулки сайлентблоков. При эксцентричности более 2,5 мм, как правило, уже невозможна дальнейшая регулировка развала колес, удалены все шайбы из-под оси нижнего рычага.

Через сайлентблок осуществляется крепление амортизатора к нижнему рычагу передней подвески. Гайки болтов креплений затягиваются при загруженном автомобиле. Этим увеличивается срок службы сайлентблоков. В эксплуатации максимальные напряжения в резиновых втулках сайлентблоков от кручения не будут суммироваться с напряжениями, возникающими от ударов колес о неровности дороги.

В рассматриваемом случае гайку (10×1,25; момент затягивания 5,1-6,3 кгсм) болта крепления затягивают только тогда, когда амортизатор снят, иначе к ней нет доступа, так как крепление амортизатора к нижнему рычагу не непосредственное, а через кронштейн. Поэтому, сняв амортизатор, прежде чем отворачивать гайку болта крепления, обратите внимание на положение кронштейна.

Выпрессовка старого и запрессовка нового сайлентблоков нижнего крепления амортизатора к рычагу передней подвески автомобилей ВАЗ показано на рисунке ниже. Наиболее ответственная операция — запрессовка нового сайлентблока. Здесь очень легко смять тонкую наружную металлическую втулку.

Замена сайлентблока амортизатора передней подвески автомобилей ВАЗ.

Обратите внимание, что на наружной втулке с одной стороны есть специальная заходная фаска. Этой фаской сайлентблок устанавливается в проушину амортизатора. Запрессовка производится вращением болта, гайка (S22) при необходимости удерживается от вращения.

После запрессовки сайлентблок должен выступать из проушины с двух сторон на одинаковую величину — примерно на 1 мм. При наличии тисков в них можно зажать гайку или вообще производить запрессовку сайлентблока без винта и гайки, используя только упор и оправку.

Замена сайлентблоков рычагов передней подвески заднеприводных автомобилей ВАЗ.

Для замены сайлентблоков приподнимаем домкратом и снимаем колесо, под нижний рычаг ставим подставку и опускаем автомобиль. Вынимаем, отвернув гайку, ось верхнего рычага. Разворачиваем рычаг сайлентблоками наружу.

Посадки в соединениях сайлентблоков с рычагами передней подвески автомобилей ВАЗ.

Выпрессовка верхних сайлентблоков.

Стакан размещен снаружи рычага, в него будет выходить выпрессовываемый сайлентблок. Шайба находится внутри рычага, именно она выпрессовывает сайлентблок, проходя через посадочное отверстие диаметром 29,35-29,45 мм рычага. За проходом шайбы необходимо наблюдать.

Запрессовка верхних сайлентблоков.

Используются те же детали, что и при выпрессовке, новая деталь — опорная чашка. Стакан находится снаружи, опорная чашка нажимает на фланец сайлентблока и запрессовывает его в рычаг. Для упрощения ориентировки «снаружи рычага», «внутри рычага» обратите внимание на отбортовку посадочного отверстия в рычаге — отбортовка всегда направлена вовнутрь рычага.

Выпрессовка нижнего сайлентблока.

Отвернув гайки оси, наворачиваем на ее конец винт с внутренней и наружной резьбами. Установив стакан и навернув гайку на винт, начинаем вращать ее ключом (S27), удерживая винт воротком, при этом проушина рычага спрессовывается вместе с сайлентблоком. Противоположный сайлентблок будет перемещаться вместе с рычагом по оси. Случается, что внутренние втулки сайлентблоков, приржавев, остаются на оси. Сбивать их необходимо аккуратно, так, чтобы не повредить другие детали.

Запрессовка нижнего сайлентблока.

Здесь используется гайка, применяемая при выпрессовке и запрессовке верхних сайлентблоков. Перемещение рычага предотвращается упором. Замену сайлентблоков удобнее производить, когда рычаги сняты с автомобиля, но в этом случае для замены нижних сайлентблоков потребуется распорка.

Распорка.

Гайки осей рычагов затягиваются моментом: верхние 5.8-9,4 кгсм; нижние 6.5-10,5 кгсм. Для того, чтобы резиновые втулки сайлентблоков при полной нагрузке автомобиля еще дополнительно не нагружать кручением, гайки затягивают, нагрузив автомобиль так, чтобы спереди от поперечины под двигателем до дороги было 122 мм, а сзади до низа задних лонжеронов — 422 мм.

Замена сайлентблоков штанг задней подвески заднеприводных автомобилей ВАЗ.

Прежде чем заменять сайлентблоки штанг задней подвески, оцените состояние деталей. Если штанги погнуты, имеют трещины, сильно заржавели, изношены их проушины и стальные втулки, тогда лучше штанги в сборе с сайлентблоками заменить новыми.

Сайлентблоки штанг полностью разборные. Роль внешней обоймы выполняют проушины штанг, а резиновые и стальные втулки — отдельные детали. Резиновые втулки у штанг различные. Иногда при отсутствии нужных втулок их заменяют другими. Этого делать не следует.

Резиновые втулки сайлентблоков нижних штанг (2101-2919042-10), верхних и поперечной штанг (2101-2919108-10).

Выпрессовка и запрессовка деталей сайлентблоков.

Производится в основном с использованием одних и тех же деталей. Резиновые втулки запрессованы в шарнирах штанг со значительным натягом, поэтому, если стальные и резиновые втулки извлекаются свободно, это говорит о том, что с заменой вы запоздали. У каждой штанги заменяются оба сайлентблока. Большему износу, как правило, подвержены шарниры, соединяющие штанги с задним мостом и первыми воспринимающие удары.

Выпрессовка стальной и резиновой втулки.

Все детали приспособления для выпрессовки стальной втулки из сайлентблока штанги используются и при выпрессовке резиновой втулки, добавляется только шайба.

Выпрессовка стальной втулки из сайлентблока штанги.

Выпрессовка резиновой втулки.

При запрессовке новой резиновой втулки лучше воспользоваться жидкостью для мытья посуды, смочив проушину штанги и втулку. В приспособлении использованы две новые детали — направляющая втулка и опорное кольцо.

Запрессовка стальной втулки производится также с жидкостью для мытья посуды в два приема с использованием наконечников. Один наконечник предназначен для больших втулок, другой — для маленьких. Сначала втулки запрессовываем не до конца, а до упора наконечника в опору. Далее, отвернув гайку, заменяем опорное кольцо на опорную втулку и заканчиваем запрессовку втулки, обеспечив ее симметричное положение в шарнире.

Замена сайлентблоков переднеприводных автомобилей ВАЗ.

Амортизаторы задней подвески переднеприводных автомобилей ВАЗ крепятся к кузову через резиновые подушки (штырьевое крепление). Внизу же амортизаторы крепятся к кронштейнам продольных рычагов при помощи болтов с гайками через сайлентблоки. В случае, если резиновые втулки нижних проушин амортизаторов растрескались, выдавились, стали эксцентричными, заменяют весь сайлентблок.

Это проще сделать на подъемнике или смотровой канаве, отсоединив только нижнее крепление амортизаторов. При этом амортизаторы будут висеть на верхних креплениях, а балка задней подвески с проушинами кронштейнов для крепления амортизаторов на продольных рычагах уйдет вниз.

Выпрессовку старых сайлентблоков и запрессовку новых проводим, воспользовавшись винтовыми приспособлениями. При запрессовке нового сайлентблока его и конусную втулку смазываем жидкостью для мытья посуды. Если амортизатор снят с автомобиля, можно воспользоваться прессом. При этом винт с гайкой заменяется оправкой.

Выпрессовка сайлентблока амортизатора задней подвески переднеприводных автомобилей ВАЗ.

Запрессовка сайлентблока амортизатора задней подвески переднеприводных автомобилей ВАЗ.

Выпрессовка и запрессовка сайлентблоков на прессе.

Выпрессовка и запрессовка сайлентблока рычага передней подвески автомобиля Москвич-2141.

Выпрессовка и запрессовка сайлентблока рычага передней подвески автомобиля Москвича-2141 показана на рисунке выше. При запрессовке сайлентблока необходимо обеспечить совмещение торца наружной втулки (обоймы) шарнира с торцом проушины рычага.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

Как запрессовать сайлентблок – меняем втулки своими руками + Видео

1 Как определить необходимость замены сайлентблока?

Ресурс резинометаллического шарнира в среднем составляет 120 тысяч километров. На практике все зависит от конкретной модели автомобиля, качества сайлентблоков и частоты движения по неровной дороге. На необходимость замены указывают такие изменения в поведении автомобиля как:

стуки подвески во время наезда на препятствие,
потеря управляемости при входе в повороты,
раскачка автомобиля во время движения,
неравномерный износ резины и др.

Резинометаллические шарниры автомобиля

Если вы обнаружили одну из представленных выше причин на вашем авто, необходимо провести замену сайлентблоков.

Замена сайлентблока

Так как эта деталь входит в рычаг или другую конструкцию с усилием, для ее установки необходим специальный механический пресс, который имеется в автосервисах по ремонту ходовой. Однако существуют способы как запрессовать сайлентблок с помощью различных инструментов и определенной техники.

2 Правильно запрессовываем сайлентблок своими руками

Замену сайлентблоков необходимо проводить на смотровой яме или подъемнике. Деталь, на которой необходимо заменить сайлентблок, рекомендуется снять. Процедура снятия рычагов и других элементов подвески с резинометаллическими шарнирами может отличаться на разных моделях. При этом выпрессовать старый и запрессовать новый сайлентблок в рычаг без снятия последнего практически невозможно. Для замены сайлентблоков вам потребуются новые детали, которые подходят по диаметру (внешнему и внутреннему, на это стоит обращать внимание в первую очередь при выборе новых сайлентблоков). Чтобы запрессовать новый сайлентблок, вам потребуются следующие детали и инструменты:

набор ключей и отверток,
молоток,
кувалда,
тиски,
нож,
наждачная бумага,
смазка типа WD40,
мыльный раствор.

Набор для замены сайлентблоков

Снятую деталь необходимо зажать в тиски. Выпрессовывать сайлетблок можно несколькими способами, приведем наиболее популярные и эффективные.

Выбить сайлентблок с помощью кувалды. Для этого необходимо использовать специальную конструкцию на основе прочного металлического стержня (например, болт М120), шайбу и металлическую трубку с диаметром, который подходит под диаметр сайлентблока. По этой конструкции нужно наносить удары кувалдой до тех пор, пока втулка не выйдет из отверстия. Для стандартного рычага подвески на легковом автомобиле достаточно 5-10 точных ударов.

Выбивание детали с помощью кувалды

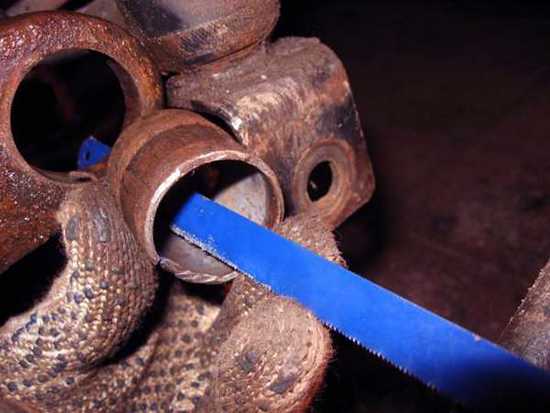

Распил внутренней втулки. Для этого потребуется качественная ножовка по металлу, с помощью которой необходимо осуществить распил металлического кольца с двух сторон. После надреза резину можно будет вынуть с помощью простой отвертки и молотка. На этапе распила очень важно соблюдать осторожность, так как есть риск задеть ножовкой часть рычага.

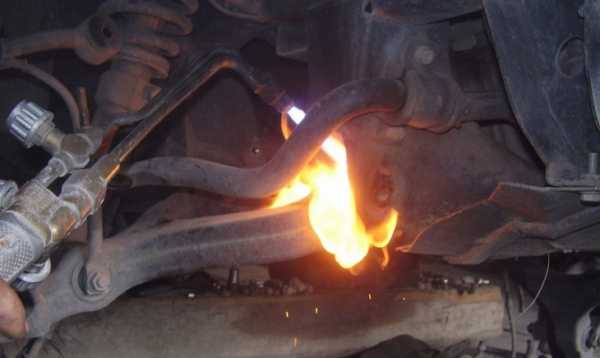

Более простой способ как запрессовать сайлентблок заключается в использовании паяльной лампы или газовой горелки. В таком случае старая деталь попросту выжигается. После того как резина прогорит 10-20 минут, сайлентблок можно вытащить с помощью зубила и простого молотка. Как в первом, так и во втором случае после снятия старой детали необходимо тщательно зачистить отверстие при помощи наждачной бумаги и смазать его мыльным раствором (чем больше, тем лучше).

Выжигание старого шарнира горелкой

Теперь необходимо приступать к запрессовке новых сайлентблоков. Для этого рычаг или иную деталь снова необходимо правильно установить на тиски и постепенно сжимать их, контролируя равномерность вхождения детали. Как правило, в тисках до конца сайлентблок не войдет, поэтому необходимо вытащить рычаг и установить его на ровную поверхность, а далее досадить молотком или кувалдой (с максимальной осторожностью, так как можно повредить резину при неточных ударах). Если на этом этапе возникает проблема, следует использовать приспособление, конструкция которого описана в первом способе выпрессовки шарниров.

tuningkod.ru

Ремонт ходовой части: как выпрессовать и запрессовать сайлентблоки в домашних условиях? Проверенные способы, которые облегчат вашу жизнь!

Всем привет. Сегодня в рубрике «Полезные советы» — сайлентблоки. Вы узнаете, что такое сайлентблоки, для чего предназначены, и самое главное — о том, как в домашних условиях выпрессовать и запрессовать сайлентблоки различными способами.

Что такое сайлентблок?

Слово «сайлентблок» имеет иностранное происхождение, в переводе с английского «silent» — тишина и «block» — деталь. Сайлентблок или «сайлент» представляет собой резинометаллическую деталь, проще говоря — это две втулки, соединенные между собой толстым слоем прочной резины. Это изобретение кроме того, что обеспечивает комфортное и беззвучное передвижение на авто, имеет ряд плюсов, которые не могу перечислить.

Для чего нужны сайлентблоки?

Сайлентблоки предотвращают биения и вибрации, которые возникают во время движения автомобиля между различными деталями ходовой части и моторного отсека.
Защищают детали от выработки и разрушения посредством гашения колебаний.
Гасят колебания, поступающие от колес и ходовой части, обеспечивая тем самым мягкую и комфортную езду.

И это лишь основные плюсы сайлентблоков, на самом деле их намного больше. Однако мы сегодня поговорим немного о другом, а именно о том, как выполняя ремонт авто своими руками, выпрессовать и запрессовать сайлентблоки, не повредив при этом деталь и свой автомобиль.

Когда и зачем менять сайлентблоки?

Замена сайлентблоков производится чаще всего после того, как водитель начинает замечать ухудшение ходовых характеристик своего авто или после появления посторонних звуков (стуков, скрипов, скрежета), свидетельствующих о необходимости замены «сайлентов». Также нередко поврежденные сайлентблоки обнаруживаются во время диагностики ходовой части на вибростенде.

Если замена сайлентблоков не будет произведена вовремя, владелец рискует получить еще больше поломок, которые так или иначе возникнут при неисправных «сайлентах». Например, из-за одного поврежденного сайлентблока, нагрузка начинает распределяться неравномерно, в итоге происходит выработка в других соединениях и узлах. В результате, вместо одной втулки придется раскошелиться на замену всех сайлентблоков задней или передней подвески.

Более того, следует учитывать тот факт, что неисправная подвеска влияет на: ухудшение уровня комфорта, увеличение расхода топлива, повышенный износ резины, а также увеличивает тормозной путь, в результате риск возникновения ДТП серьезно возрастает.

Как выпрессовать сайлентблок в домашних условиях?

Замена сайлентблоков не представляет собой ничего сложного, например, я, лично в этом убедился, когда производил замену сайлентблоков и амортизаторов на задней подвеске своими руками. Именно по этой причине довольно часто можно встретить тех, кто решил самостоятельно выполнить замену сайлентблоков в домашних условиях.

Способ 1

Для начала о том, как это должно происходить в идеале. Берется рычаг, в котором необходимо произвести замену сайлентблока, устанавливается под пресс на специальную подставку, в которую будет выдавливаться старый сайлент, после чего сверху устанавливается специальная проставка, которая будет выдавливать старую втулку. Такой способ используют СТО, на которых имеется необходимый набор проставок и мощный пресс 10-20 тонн.

Способ 2

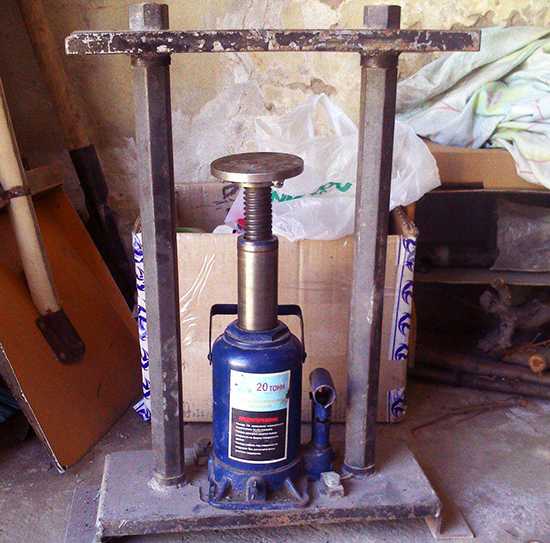

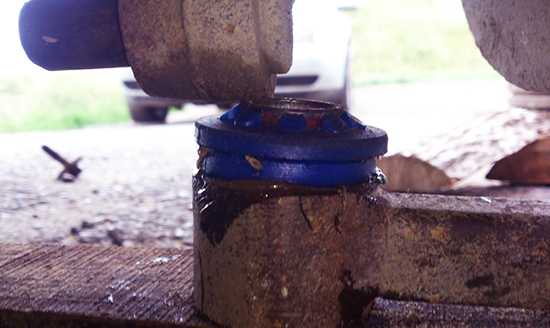

У большинства автомобилистов мощного пресса, конечно же, нет, однако у многих есть в гараже хорошие тиски или домкрат. Используя мощные тиски, можно успешно выдавить старые втулки по аналогичному принципу — проставка, в которую будет выходить втулка и проставка, которая будет давить на втулку.

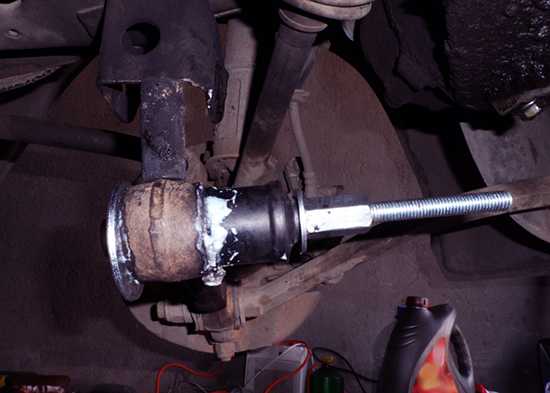

Домкрат. Казалось бы, как домкратом можно выдавить сайлентблок? Все очень просто, необходимо сварить прямоугольную рамку из какого-нибудь швеллера или уголка по высоте чуть выше вашего домкрата и рычага. Принцип следующий — устанавливаем домкрат в рамку, после чего поверх штока устанавливаем проушину рычага и две проставки, о которых говорилось выше. Создаем необходимое давление, и втулка выдавливается из посадочного места. Следует отметить, что в большинстве случаев домкрат мощностью 3-5 тонн просто не в силах справиться с такой работой, поэтому лучше использовать 10-15-тонные домкраты.

Способ 3

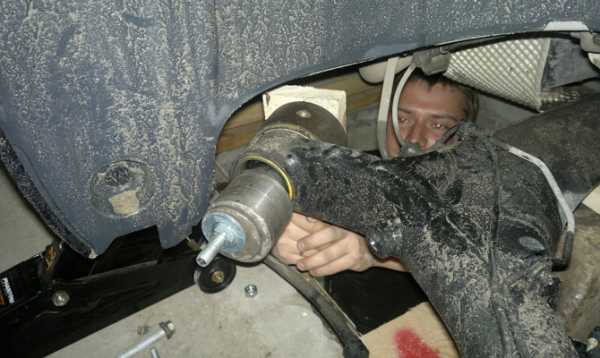

Если у вас нет ни домкрата, ни пресса, при этом есть неутолимое желание заменить сайлентблоки самостоятельно, можно воспользоваться третьим способом — использование простейшего пресс-съемника (шпилька или болт с гайкой). Принцип заключается в том, чтобы создать давление посредством постепенного закручивания гайки на шпильке, данный способ можно считать аналогом тисков. Шпилька с шайбой необходимого диаметра просовывается в проушину сквозь сайлентблок, затем с другой стороны одевается проставка с шайбой и закручивается гайка. Вращаясь по резьбе, гайка создает необходимое давление и заставляет сайлентблок выдавливаться в «приемную» проставку. Данная «метода» требует наличия прочной, каленной шпильки с такой же гайкой. Если гайка или шпилька будут мягкими, у вас ничего не получится. Например, у меня от давления начала кривиться шпилька, после чего была сорвана резьба на гайке. Однако есть тысячи тех, кому удалось заменить сайлентблоки, используя именно этот способ. Плюсом данного способа является его бюджетность и удобство с точки зрения «мобильности», то есть вам не нужно, например, полностью снимать всю ступицу или рычаг, достаточно просто иметь такой вот примитивный пресс-съемник.

Как выпрессовать/запрессовать сайлентблок, используя пресс-съемник видео

Способ 4

Данный способ можно отнести к кардинальным или крайним мерам. Заключается он в том, чтобы всеми известными способами и приспособлениями добыть сайлентблок из посадочного гнезда. Принцип заключается в том, чтобы выбить старый сайлентблок используя для этого мощную отвертку или толстый клинообразный кусок арматуры. Задача заключается в том, чтобы забить отвертку или что-то аналогичное между втулкой и сайлетблоком тем самым деформируя стенку втулки вовнутрь. После того как втулка сминается и подается вовнутрь выбить ее не составляет никакого труда. Перед тем как начать выбивать сайлентблок необходимо выжечь или выдавить внутреннюю втулку сайлентблока и по возможности остатки резины.

Как выбить сайлентблок используя отвертку и дрель

Способ 5

Следующий метод извлечения сайлентблока нельзя назвать выпрессовкой, поскольку он, как и предыдущий, не предусматривает наличия пресса, все, что необходимо — полотно по металлу, отвертка и молоток. Принцип простой, но не безопасный. Удаляем внутреннюю втулку, затем берем полотно и начинаем резать внешнюю втулку. Пытаемся максимально прорезать старый сайлентблок, при этом не повредив сам рычаг или проушину. Желательно сделать два надреза, после чего используя плоскую отвертку, сайлентблок легко деформируется и выбивается.

Если ни один из вышеперечисленных способов не помог вам выпрессовать сайлентблоки, остается один выход — доверить эту процедуру специалистам, для этого берем деталь и везем ее на СТО, где специалисты, используя специнструмент, выпрессуют и запрессуют ваши сайленты «в мгновение ока».

Как запрессовать сайлентблоки своими руками?

О том, как извлечь «сайленты» мы уже поговорили, теперь возникает другая проблема, как запрессовать сайлентблоки? Данная процедура сложна тем, что требует определенных навыков и умений. Неправильно или «наперекос» установленный сайлентблок либо не будет ходить, либо выйдет из строя раньше времени.
