Обратный клапан топливной системы ваз – Обратный клапан топливной системы: как проверить клапан

Содержание

Обратка карбюратора Солекс, 2108, 2109, 21099



Система питания (топливная система) двигателя с карбюратором Солекс, переднеприводных автомобилей ВАЗ 2108, 2109, 21099, имеет две магистрали: топливоподающую из бензобака в карбюратор и обратную из карбюратора в бензобак («обратка»). Обратная магистраль предназначена для слива лишнего топлива из карбюратора при работе двигателя автомобиля на разных режимах.

Устройство системы возврата топлива карбюратора Солекс

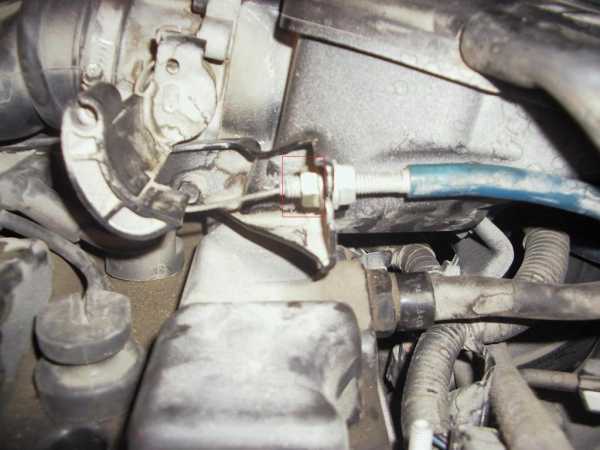

— Штуцер возврата топлива с калиброванным отверстием

Предназначен для ограничения объема сливаемого в «обратку» топлива. Тем самым достигается оптимальное давление в топливной магистрали от бензонасоса до игольчатого клапана карбюратора.

— Топливная возвратная магистраль

Резиновые шланги и металлическая трубка под днищем автомобиля от топливовозвратного штуцера карбюратора до штуцера на топливозаборнике в топливном баке, по которым лишнее топливо сливается в топливный бак.

— Обратный клапан

Пропускает топливо только в одном направлении. Предназначен для предотвращения выливания топлива из бензобака при опрокидывании автомобиля.

Принцип действия системы возврата топлива карбюратора Солекс

При работе двигателя бензонасос создает определенное давление в топливоподающей магистрали до игольчатого клапана. Это давление избыточно для нормальной работы игольчатого клапана карбюратора (возможен «перелив»). Поэтому лишнее топливо сбрасывается через топливоотводящий штуцер с калиброванным отверстием в обратную магистраль и далее в бензобак. Тем самым обеспечивается нормальная работа карбюратора и двигателя автомобиля, охлаждение бензонасоса и проходящего через него топлива за счет его постоянной циркуляции, удаление воздушных пробок из бензонасоса и топливоподающей магистрали. Калиброванное отверстие в топливовозвратном штуцере, дозирующее объем сливаемого топлива, обеспечивает поддержание необходимого давления перед игольчатым клапаном карбюратора.

Неисправности системы возврата топлива

Основные неисправности – засорение обратной магистрали и выход из строя обратного клапана. В следствии чего сливная магистраль перестает нормально функционировать, возрастает давление топлива на игольчатый клапан, он начинает его пропускать в поплавковую камеру, уровень в ней поднимается, вызывая попадание лишнего топлива через систему ГДС карбюратора в двигатель. Топливная смесь сильно обогащается. Как следствие залив свечей зажигания и перебои в работе двигателя на разных режимах. Помимо прочего бензонасос сильно перегревается, в нем и подающей магистрали образуются воздушные пробки. Двигатель глохнет. В ряде случаев, быстро восстановить работоспособность бензонасоса, помогает мокрая тряпка, положенная на бензонасос сверху.

Поэтому проходимость обратной магистрали и обратного клапана топливной системы необходимо периодически проверять (продувать, в направлении к бензобаку, при снятой с его заливной горловины крышке), в случае засорения производить ее прочистку.


Примечания и дополнения

— Помимо перечисленного выше система возврата топлива в бензобак предотвращает резкое увеличение давления топлива на игольчатый клапан карбюратора после остановки двигателя автомобиля.

— Возрастание давления топлива на входе в карбюратор может так же случиться по причине неисправности клапанов бензонасоса или неправильной регулировки его привода.

Еще статьи по топливной системе карбюраторных двигателей

— Система вентиляции бензобака карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Прочистка бензобака автомобилей ВАЗ 2108, 2109, 21099

— Нет подачи топлива в карбюратор, причины, устранение

twokarburators.ru

Система питания двигателей ВАЗ-2108 — Энциклопедия журнала «За рулем»


Система питания двигателей ВАЗ-2108, -21081, -21083

Система питания карбюраторного двигателя

1 — фильтр тонкой очистки топлива;
2 – шланг подвода топлива к топливному насосу;
3 – топливный насос;
4 – заборник подогретого воздуха;
5 – обратный клапан;
6 – шланг отвода топлива от карбюратора;
7 – заборник холодного воздуха;
8 – терморегулятор;
9 – воздушный фильтр в сборе;
10 – карбюратор;
11 – трубка слива топлива;
12 – трубка подвода топлива от бака;
13 – топливный бак;
14 – фланец датчика уровня топлива и трубки забора топлива;
15 – шланг сепаратора;
16 – шланг наливной трубы;
17 – наливная труба;
18 – пробка топливного бака;
19 – сепаратор;
20 – шланг двухходового клапана;
21 – двухходовый клапан


Описание конструкции

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю двумя шпильками через теплоизолирующую проставку, уплотненную с двух сторон картонными прокладками.

Часть бензина, подаваемая к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов — это улучшает охлаждение насоса и предотвращает образование паровых пробок в системе питания. В сливной магистрали предусмотрен обратный клапан, пропускающий топливо только в одном направлении — от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25 °С и полностью перекрывает ее, если воздух нагрет выше 35 °С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25–35 °С.

Воздушный фильтр — сухой, со сменным бумажным фильтрующим элементом. Корпус фильтра крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

wiki.zr.ru

Обратный клапан топливной системы ваз 2110


Обратка топливной системы ВАЗ 2110

Покачивая, вынимаем регулятор давления топлива из рампы.

5 — топливный бак 6 — модуль топливного насоса (в топливном баке) 7 — топли…

…на который с одной стороны оказывается давление со стороны топливного шл…

2.17.1.7. Проверка и замена регулятора давления топлива.

Снятие топливной рампы двигателя ВАЗ-2112-8.

Проверка и замена регулятора давления топлива ВАЗ 2110.

Comment on Снятие и замена регулятора давления топлива двигателя ВАЗ-2111.

Установка инжекторной топливной системы на ваз 21099 или на один шаг ближе …

При исправном регуляторе давление топлива должно вырасти на 0,2–0,7 бар (0,…

Ваз 2112 фильтр тонкой очистки и его местоположение.

Система питания ваз 2110 ваз 2111 ваз 2112 с обратным сливом части топлива…

Схема системы питания: 1 — форсунки; 2 — топливная рампа; 3 — диагностическ…

Ремонт топливного насоса ваз 2109.

Система питания карбюраторного двигателя.

Клапан обратный топливный 2108-1156010-01.

Шланг топливный ваз 2114.

Ваз 2109 бензиновый фильтр.

Электрическая схема ВАЗ 2110 Устройство.

Система питания двигателя.

схема разборки топливной рампы ваз 2110 Сделай сам.

Датчик уровня топлива ваз 2105.

vaz-2110.net

Топливная система ВАЗ-2110: устройство, возможные поломки, ремонт

В нашей небольшой статье мы поговорим о топливной системе ВАЗ-2110 (инжектор). Давно ушли в небытие карбюраторные двигатели. На заводе-изготовителе такие моторы не ставят с начала 2000-х. Большая часть «десяток» и аналогичные модели (2112, 2111) комплектуются моторами с инжекторной системой впрыска топлива. Она надежнее, работает стабильно, а самое главное – не требует частого вмешательства со стороны водителя. Двигатель сможет работать без проблем, но при условии, конечно, что все фильтры будут меняться своевременно. К топливу тоже имеется требование – не рекомендуется заливать низкокачественное.

Основные моменты

В состав топливной системы ВАЗ-2110 (8 клапанов или 16) входит довольно большое число элементов, которые влияют на работу двигателя. Также стоит упомянуть о том, что в камеры сгорания любого двигателя подается смесь из бензина и воздуха в определенной пропорции (если говорить точнее, то 14 частей воздуха и 1 бензина).

Если нарушить это соотношение, двигатель начнет работать неправильно – обороты понизятся или повысятся, появятся перебои.

Особенности конструкции

В конструкции топливной системы входят такие компоненты:

  1. Непосредственно система топливоподачи – это бензобаак, насос, регулятор давления, фильтры очистки бензина, рампа и форсунки, а также соединительные трубки и шланги. Другими словами, это те элементы, в которых находится бензин.
  2. Система подачи воздуха – это те элементы, которые пропускают через себя кислород. Это фильтр очистки воздуха, патрубок, узел дросселя, датчик расхода. Именно с помощью этих элементов к топливной рампе подходит очищенный воздух для образования смеси.
  3. И последняя система позволяет уловить пары бензина. Это адсорбер и соединительные трубки. С их помощью пары уничтожаются.

Система подачи топлива нужна для того, чтобы обеспечить наличие необходимого количества смеси в рампе при работе в любом режиме.

Стоит отметить, что системы питания моторов ВАЗ-2111 и ВАЗ-2112 немного отличаются от ВАЗ-21114 и ВАЗ-21124. У последних двух нет обратной магистрали, по которым бензин возвращается в бак. Причина в том, что регулятор давления топлива располагается в одном модуле с бензонасосом, в баке. Следовательно, можно осуществлять контроль давления в системе на раннем этапе, если можно так выразиться. И в этом случае отпадает необходимость в прокладке обратной магистрали.

Кроме того, чтобы осуществить соединение различных компонентов магистрали, на моторах ВАЗ-21114 и ВАЗ-21124 применяются наконечники зажимного типа, а не резьбовые штуцеры. Также есть отличия в форме и конструкции рампы, устанавливаются на ней форсунки более нового образца. А самое главное – в системе давление несколько выше, нежели на ранних моделях двигателей.

Впуск воздуха и дроссельная заслонка

Первое, что мы рассмотрим из конструкции топливной системы ВАЗ-2110 (инжектор, 8 клапанов), это подачу воздуха. На входе устанавливается фильтр очистки воздуха – на «десятках» он изготовлен из бумаги, плоский, имеет большую площадь поверхности. За счет этого фильтрация происходит максимально эффективно. Конструкция дроссельного узла выглядит таким образом:

  1. Патрубок, по которому к корпусу подводится жидкость из системы охлаждения.
  2. Патрубок, при помощи которого происходит вентиляция картера при работе в режиме холостого хода.
  3. Патрубок, при помощи которого отводится жидкость.
  4. Датчик, позволяющий определить положение заслонки при работе двигателя.
  5. Регулятор холостого хода (называть его датчиком нельзя, так как прибор ничего не измеряет). Это простой шаговый электромотор, позволяющий изменять количество воздуха, подаваемого в рампу при работе на холостом ходу.
  6. Штуцер – необходим для того чтобы осуществить продувку адсорбера.

Особенности конструкции дросселя

Крепится дроссельный узел непосредственно на ресивере. С его помощью происходит дозировка воздуха, который поступает в трубу впуска. Между входным патрубком (с фильтром) и рампой установлен дроссельный узел. Заслонка соединяется с педалью газа посредством тросика. На самой заслонке устанавливается датчик, он позволяет электронному блоку управления определять положение заслонки при работе двигателя.

Стоит отметить, что топливная система ВАЗ-2110 (16 клапанов) такая же примерно по конструкции, как и у восьмиклапанного мотора. В проточной части узла дросселя (непосредственно до заслонки и сразу же после нее) есть отверстия, которые позволяют отбирать разрежение. С их помощью работает система, отвечающая за вентиляцию адсорбера и картера. В том случае, если не устанавливается на автомобиле адсорбер, штуцер, который необходим для продувки, закрывается при помощи заглушки из резины. На двигателях ВАЗ-21114 и ВАЗ-211124 нет канала, по которому подается воздух в обход заслонки. Еще присоединительный фланец имеет несколько иную форму.

Регулировка холостого хода

На карбюраторных двигателях холодный запуск был довольно сложный – приходилось вытягивать трос «подсоса», чтобы в камеры сгорания попадало больше бензина и меньше воздуха. И надо было своевременно открыть подачу воздуха, иначе «кушать» бензин машина будет очень жадно. Что касается регулировки оборотов в режиме холостого хода на инжекторных двигателях, то для этого используется специальной конструкции двигатель (РХХ).

Когда заслонка закрыта, воздух поступает в топливную рампу через тонкий канал в обход. Этот канал закрывается конической иглой, которая установлена на регуляторе. Микроконтроллерная система управления, в зависимости от режима работы двигателя, подает сигнал на электромотор. Игла при этом перемещается, изменяя подачу воздуха в рампу. При этом поддерживается определенная частота вращения мотора – если конкретно, то 750 об/мин.

Насос и очистка бензина

При помощи двухступенчатого электропривода топливного насоса нагнетается бензин в магистраль. Насос имеет роторный тип, он неразборный, устанавливаются непосредственно в бензобаке. Это позволяет снизить возможность появления паровой пробки, так как бензин нагнетается под высоким давлением, а не под разрежением. Значение давления составляет порядка 284 кПа на моторах ВАЗ-2111 и ВАЗ-2112, а также свыше 364 кПа на моделях двигателей ВАЗ-21114 и ВАЗ-21124.

Фильтр для очистки бензина встраивается в подающей магистрали непосредственно между рампой и электрическим насосом. Находится он под кузовом, непосредственно возле топливного бака. Фильтр является неразборным элементом, корпус изготовлен из стали. Внутри фильтрующий элемент бумажного типа. Для грубой очистки топлива используется так называемый памперс, который устанавливается в нижней части насоса.

Рампа и форсунки

Рампа – это полая планка с установленными на ней форсунками и специальной конструкции регулятором давления смеси. Рампа крепится при помощи двух болтов на трубе впуска или же непосредственно на головке блока. На левой стороне имеется штуцер, при помощи которого производится контроль давления топлива (при диагностике). Он закрыт пробкой с резьбой.

Форсунки закрепляются на рампе. Распылители форсунок находятся в отверстиях впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстиях на головке блока. Для того чтобы уплотнить посадочные отверстия электромагнитных форсунок, устанавливаются резиновые кольца. Форсунка – это обычный клапан с электромагнитом.

В то время, когда от микроконтроллера поступает импульс, происходит открывание клапана на определенное время. При этом топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, соприкасается с горячими элементами, в состоянии пара воспламеняется в камере сгорания. Воспламенение происходит при помощи свечи зажигания. Как только прекращается подача импульса на форсунку, клапан возвращается в исходное положение с помощью возвратной пружины.

Регулировка давления топлива

А как поддерживается давление в топливной системе ВАЗ-2110? На автомобилях с двигателями ВАЗ-2111 и ВАЗ-2112 устанавливается регулятор давления непосредственно на топливной рампе. С его помощью внутри поддерживается определенное значение давления. Причем он позволяет поддерживать как давление воздуха во впускной трубе, так и топлива внутри рампы.

Конструкция регулятора не очень сложная. Внутри него находятся клапан, диафрагма и возвратная пружина. При работе двигателя регулятор позволяет поддерживать давление в диапазоне 284-325 кПа. С одной стороны на диафрагму прибора воздействует топливо, а с другой – пониженное давление в трубе впуска. Как только уменьшается давление во впускном коллекторе, клапан начинает открываться. При этом происходит пропускание избыточного топлива в сливную магистраль к баку. В рампе существенно снижается давление.

Как только увеличивается давление во впускном коллекторе (это происходит при открывании заслонки), на регуляторе клапан начинает открываться при значительно большем давлении топливной смеси. При этом внутри рампы существенно повышается давление топлива.

А вот на двигателях ВАЗ-2114 и ВАЗ-21124 регулятор давления ставятся внутри модуля, рядом с топливным насосом. Это своеобразный обратный клапан в топливной системе ВАЗ-2110, который срабатывает при определенном давлении (около 400 кПа). Если давление превышает норму, то открывается сливная магистраль, излишнее топливо возвращается обратно в бак.

fb.ru

Топливная система ВАЗ 2110

Топливная система автомобиля – это узел, обеспечивающий подачу топливно-воздушной смеси в камеры сгорания двигателя. От данного узла очень многое зависит, ведь вся электроника и механика автомобиля используют энергию сгоревшего топлива. В системе множество деталей, каждый из которых отвечает за свой участок, поэтому стабильная и безотказная работа напрямую связана с исправностью следующих элементов:

  • топливный бак
  • погружной насос (или диафрагменный в карбюраторных двигателях)
  • датчик уровня топлива и датчик мгновенного расхода топлива
  • топливные каналы и фильтры
  • впускной коллектор
  • воздушная заслонка и регулятор холостого хода
  • рампа и форсунки
  • карбюратор (двигатель ВАЗ-21100)

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливная система на ВАЗ-2110 инжектор

Схема топливной системы ВАЗ 2110 инжектор в корне отличается от вышеописанного карбюраторного варианта. Бензонасос располагается в бензобаке и качает бензин через топливный фильтр напрямую в рампу. Рампа имеет механический клапан (регулятор давления топлива), удерживающий определённое давление. Далее в работу включаются форсунки, открывающиеся по команде блока управления двигателем на определённое время, которое зависит от ряда факторов.

Воздух подаётся через воздушный фильтр и дроссельный узел. Дроссельный узел состоит из управляемой педалью газа заслонки, а также регулятора оборотов холостого хода. Воздух подаётся напрямую во впускной коллектор и перемешивается с распыляемым форсункой топливом.

Вышеописанная система питания используется на большинстве ВАЗ-овских двигателей. Топливная система ВАЗ 2110 инжектор 8 клапанов практически не отличается от схемы питания 16-клапанного двигателя.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

  • Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
  • Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
  • Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос. Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками. Следующий этап подразумевает замену генератора на более мощный, установку электронного блока управления и соединение всех проводов и датчиков.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.

Рекомендации

Каждый автолюбитель может сделать многое для продления цикла жизни всех элементов рассматриваемого узла. Для того чтобы система питания вашего автомобиля работала безотказно, используйте следующие рекомендации:

  • Заправляйтесь только на проверенных автозаправочных станциях.
  • Своевременно производите замену топливного и воздушного фильтров.
  • С осторожностью применяйте чистящие присадки.
  • Старайтесь не ездить на полупустом бензобаке, особенно зимой.
(Пока оценок нет) Загрузка…

olade.ru

Схема топливной системы на ВАЗ-2112 инжектор 16 клапанов: фото

Топливная система, одна из самых важных составляющих в любом автомобиле. Ведь без неё просто-напросто нельзя представить полноценную эксплуатацию транспортного средства. И для того, чтобы вы могли себе представлять из чего же состоит топливная система на вашем ВАЗ-2112, ниже мы представим Вам её подробную схему, с подробным описанием каждого из основных элементов.

Подробная схема топливной системы

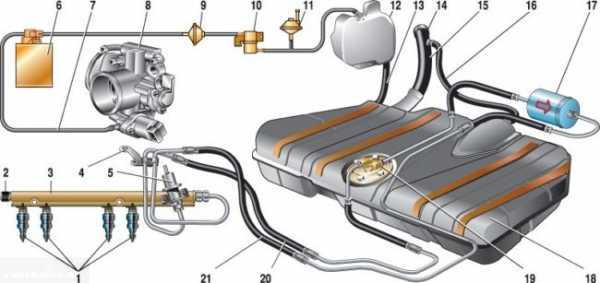

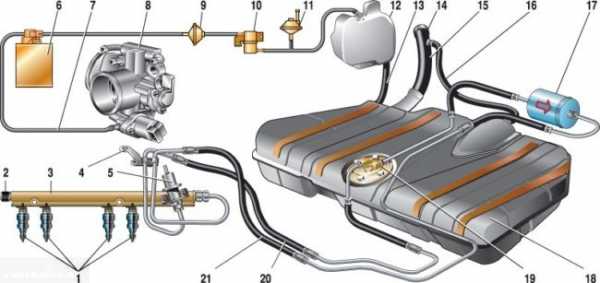

Подробная схема топливной системы.

1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

Ниже мы рассмотрим основные элементы топливной системы отдельно.

Топливный бак

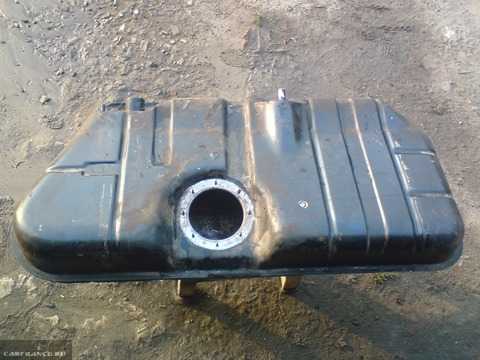

Демонтированный бензобак ВАЗ-2112.

Залитый бензин подаётся из бака, который находится в задней части автомобиля, в районе расположения дивана. Бак сделан из стали, и собран путём сварки двух штампованных частей. Бензин подаётся в бак через специальную горловину, из бензостойкого шланга сделанного из резины, закреплённого между собой хомутами.

Бензонасос

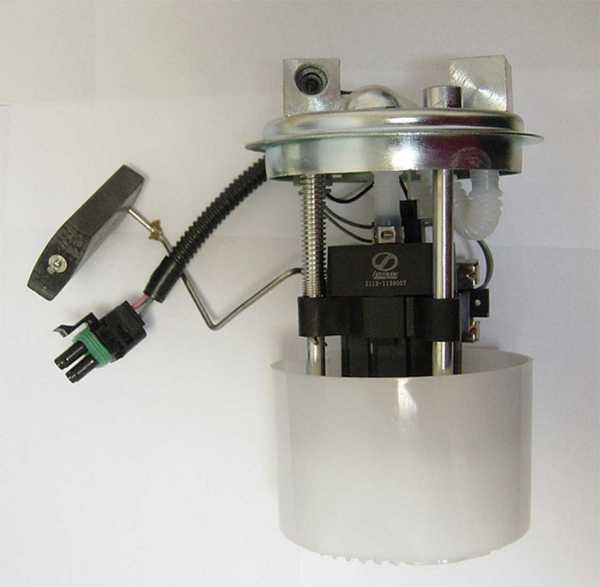

Бензонасос ВАЗ-2112 1139009

Бензонасос – это устройство электрического функционала, погружное, установленное непосредственно в сам бензобак. Этот насос запускается по сигналу от контроллера ЭБУ, которое отвечает за работу впрыска топлива, через реле, когда включается зажигание. Если бензонасос не качает, двигатель не заведётся! Рабочее давление насоса не менее 2,8-3 бар (атмосфер – прим.). Для того, чтобы добраться к нему, достаточно поднять задний диван и открутить технический люк.

Фильтр тонкой очистки

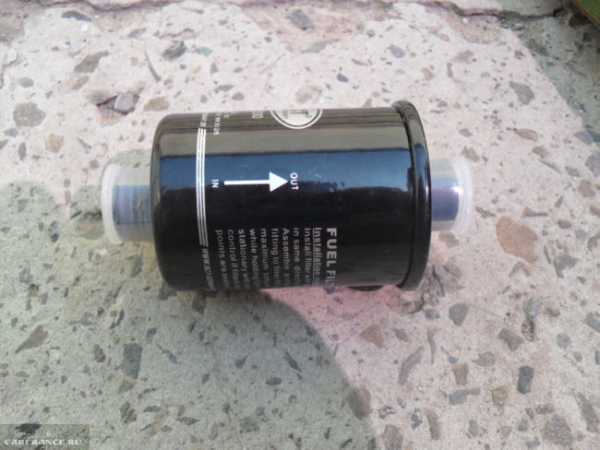

Новый фильтр готов к установке.

От бензонасоса по гибкому шлангу из стали, бензин под воздействием давления проходит к фильтру тонкой очистки. Фильтр выполнен из стали и разобрать его нельзя. Внутри установлен специальный, бумажный отфильтровывающий элемент. На крышке корпуса находится специальная стрелка, созданная для наглядного указания при монтаже, показывающая направление передвижения бензина в системе.

О замене топливного фильтра в этом материале.

Топливная рампа

Через стальные трубки топливопровода после фильтрации, бензин проходит прямо к топливной рампе. Она предназначена для передачи бензина к распылению и смонтирована на «выпуске». С одной стороны топливной рампы находится РДТ, с другой, штуцер контролирования давления бензина. Давление в рампе в рабочем состоянии должно быть от 2,8 до 3,2 бар (2,8-3,2 атмосфер – прим.) – этот показатель зависит от стабилизации в ресивере, указывая постоянные показатели разногласия в них. Это нужно для того, чтобы дозировать оптимальное количества бензина в форсунки.

Регулятор давления топлива

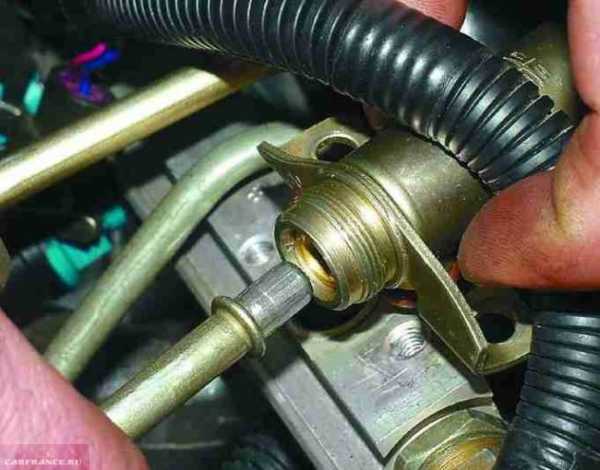

При демонтаже соблюдайте аккуратность.

РДТ — это специальное устройство с клапаном, собранное со специальной диафрагмой с фиксатором на пружине. Под воздействием этого элемента рабочее положение находится в запертом типе. Также она создана разделить внутреннее пространство самого регулятора на две закрытые полости – воздушную и топливную.

Полость для воздуха — связана со шлангом и ресивером, а для топлива связана с самой конструкцией на рампе.

Во время эксплуатации мотора, разряжение преодолевает возникающее сопротивления, которое создаёт пружина и пытается затянуть диафрагму, тем самым открывая клапан. А с другой позиции в это время на диафрагму давит бензин, также воздействуя на пружину. В результате такого действия клапан приоткрывается и часть топлива спускается обратно в бензобак через топливопровод.

Когда «газ» нажат, разрежение за ДЗ (заслонки дросселя — прим.) становится меньше, а диафрагма под воздействием пружины закрывая задвижку, увеличивает давление топлива. А если она закрыта, разряжение максимально оттягивает клапан – снижая давление топлива.

Общий перепад давления в датчике обуславливается жёсткостью пружины и размерами отверстия. Регулировке он не подлежит, является неразборным элементом, и когда выйдет из строя подлежит замене.

Форсунки

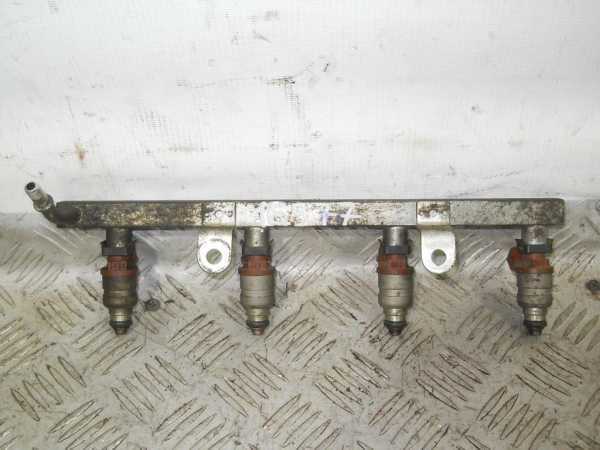

Топливная рампа с форсунками

Форсунка — это специальный электромагнитный клапан, который нужен для передачи бензина в коллектор, при подаче на него тока, и закрытия под воздействием возвращающей пружины при отключении энергии. Монтируются на место фиксации через специальные кольца из резины и держатся там металлической скобой. Управляет ей ЭБУ от системы впрыска. При появлении обрыва, либо КЗ проводки на впрыске, следует заменить форсунки.

Система впрыска

Система впрыска, в которой предусмотрена обратная связь устанавливается уловитель для испарений топлива. Оно представляет собой смонтированный под капотом адсорбер, сепаратор, шланги соединения и клапана. Действие её состоит в следующем:

  • Пары топлива, скапливающиеся в баке, от части конденсируются в сепараторе, а затем сливаются обратно в бак. А оставшиеся проходят сквозь двухходовой и гравитационный клапаны.
  • Двухходовой клапан предотвращает чрезмерное понижение и повышение давления внутри топливного бака, а гравитационный исключает вытекание топлива при опрокидывании автомобиля.
Система улавливания паров

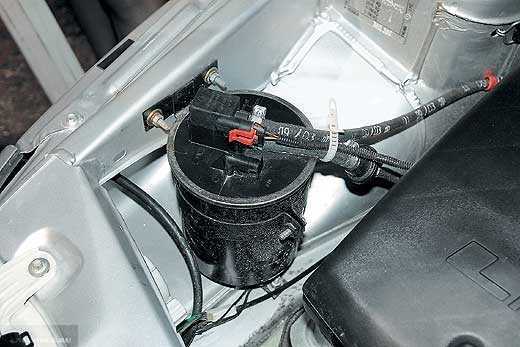

Так выглядит адсорбер на ВАЗ-2112.

После, пары топлива через один штуцер уходят в подкапотное пространство – а именно в адсорбер, где для их поглощения установлен уголь. Второй штуцер у адсорбера при помощи трубки соединён с узлами дросселя, а третий напрямую с атмосферой. Однако, когда мотор не запущен, 3-тий штуцер перекрывается клапаном и в таком состоянии остальные элементы не связываются с воздухом. А во время пуска мотора, контроллер у системы отвечающей за впрыск подаёт сигнал на клапаны с частотой в 15-16 Гц, сообщая сам адсорбер с атмосферой. Во время такой работы, если расход воздуха будет выше, и больше будет проходить интенсивность импульсов, то продувка будет происходить гораздо эффективнее.

А где этой обратной связи нет, пары топлива «ловятся» лишь сепаратором и одним обратным клапаном.

Система забора воздуха

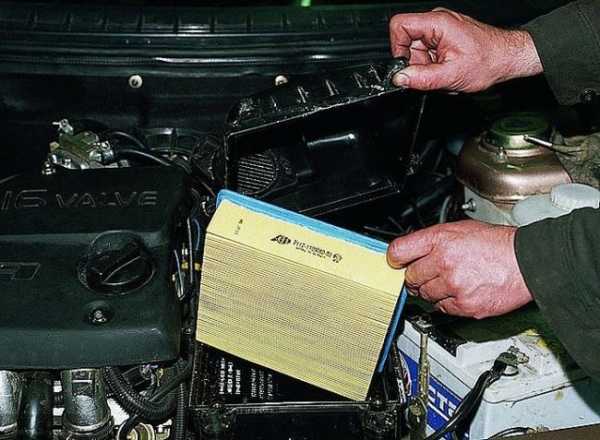

При монтаже нового фильтра, соблюдайте правила установки.

Элемент фильтрации воздуха устанавливается в специальный пластиковый корпус и крепится на трёх резиновых элементах (опорах – прим.). Это устройство для фильтрации – сделано в основном из бумажной основы, и во время монтажа, его многочисленные гофры обязаны находится согласно указателям стрелок, то есть параллельно самой машине.

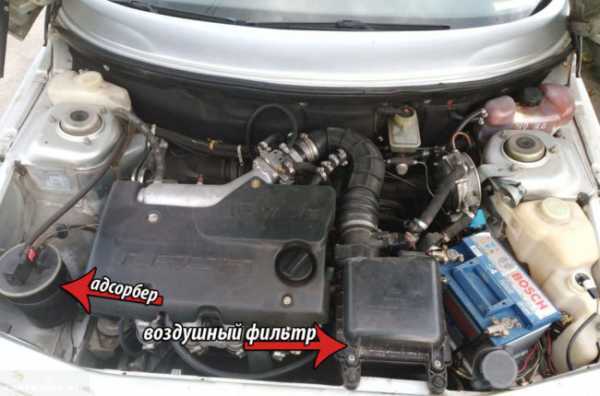

Топливная схема под капотом — адсорбер и корпус воздушного фильтра

Минуя элемент фильтрации, воздух переходит через датчик (ДМРВ – прим.) и попадает в шланг впуска и после чего прямиком к дроссельному узлу. Дроссельная заслонка в сборе крепится на ресивере, и во время нажатия на педаль «газа» приоткрывается, тем самым изменяя показатель поступающего в систему воздуха, с одновременным регулированием добавления смеси топлива. Ведь раздача топлива, напрямую зависит от количества израсходованного топлива.

Во время работы двигателя на холостом ходу, когда дроссельная колонка закрыта, воздух попадает в систему через РХХ (регулятор холостого хода – прим.) и управляется контроллером. Если обороты холостого хода не устойчивы, то необходимо проверить работу регулятора холостого хода.

Регулятор холостого хода – не разборный, во время выхода из строя ему может понадобится очистка или замена на новый.

carfrance.ru



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

piter-at.ru

Клапан обратки ВАЗ 2110 — фото, описание на VAZ-2110.net

21214-1164080 Клапан ВАЗ-2110-14 топливный предохранительный.

обратный клапан вакуумного усилителя.

Клапан ВАЗ-2110-14 топливный предохранительный.

Замена фильтра тонкой очистки топлива и обратного клапана на автомобиле ваз 2109.

Затем вынимаем гравитационный клапан и датчик давления и переставляем в нов…

Давление в баке определяется исключительно параметрами двухходового клапана (если конечно тру…

Проверка работы обратного клапана ВАЗ 2110.

2. Установите фильтр в порядке, обратном снятию.

На фото — адсорбер ВАЗ 2114, nizhnij-novgorod.ifreeads.ru.

Ваз 2109 бензиновый фильтр.

Фильтр тонкой очистки и обратный клапан.

Проверка работы обратного клапана ВАЗ 2110.

Клапан обратный вакуума ВАЗ 2101-099,2110 и мод.

Проверка работы обратного клапана ВАЗ 2110.

Обратный клапан не держит.

Клапан обратный топливный (уп-2) ВАЗ-2110 Клапан обратный топливный (уп/2…..

Фильтр тонкой очистки и обратный клапан.

Адсорбер снятие и установка

Клапан ВАЗ-2110… больше.

vaz-2110.net

Схема топливной системы на ВАЗ-2112 инжектор 16 клапанов: фото

Топливная система, одна из самых важных составляющих в любом автомобиле. Ведь без неё просто-напросто нельзя представить полноценную эксплуатацию транспортного средства. И для того, чтобы вы могли себе представлять из чего же состоит топливная система на вашем ВАЗ-2112, ниже мы представим Вам её подробную схему, с подробным описанием каждого из основных элементов.

Подробная схема топливной системы

Подробная схема топливной системы.

1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

Ниже мы рассмотрим основные элементы топливной системы отдельно.

Топливный бак

Демонтированный бензобак ВАЗ-2112.

Залитый бензин подаётся из бака, который находится в задней части автомобиля, в районе расположения дивана. Бак сделан из стали, и собран путём сварки двух штампованных частей. Бензин подаётся в бак через специальную горловину, из бензостойкого шланга сделанного из резины, закреплённого между собой хомутами.

Бензонасос

Бензонасос ВАЗ-2112 1139009

Бензонасос – это устройство электрического функционала, погружное, установленное непосредственно в сам бензобак. Этот насос запускается по сигналу от контроллера ЭБУ, которое отвечает за работу впрыска топлива, через реле, когда включается зажигание. Если бензонасос не качает, двигатель не заведётся! Рабочее давление насоса не менее 2,8-3 бар (атмосфер – прим.). Для того, чтобы добраться к нему, достаточно поднять задний диван и открутить технический люк.

Фильтр тонкой очистки

Новый фильтр готов к установке.

От бензонасоса по гибкому шлангу из стали, бензин под воздействием давления проходит к фильтру тонкой очистки. Фильтр выполнен из стали и разобрать его нельзя. Внутри установлен специальный, бумажный отфильтровывающий элемент. На крышке корпуса находится специальная стрелка, созданная для наглядного указания при монтаже, показывающая направление передвижения бензина в системе.

О замене топливного фильтра в этом материале.

Топливная рампа

Через стальные трубки топливопровода после фильтрации, бензин проходит прямо к топливной рампе. Она предназначена для передачи бензина к распылению и смонтирована на «выпуске». С одной стороны топливной рампы находится РДТ, с другой, штуцер контролирования давления бензина. Давление в рампе в рабочем состоянии должно быть от 2,8 до 3,2 бар (2,8-3,2 атмосфер – прим.) – этот показатель зависит от стабилизации в ресивере, указывая постоянные показатели разногласия в них. Это нужно для того, чтобы дозировать оптимальное количества бензина в форсунки.

Регулятор давления топлива

При демонтаже соблюдайте аккуратность.

РДТ — это специальное устройство с клапаном, собранное со специальной диафрагмой с фиксатором на пружине. Под воздействием этого элемента рабочее положение находится в запертом типе. Также она создана разделить внутреннее пространство самого регулятора на две закрытые полости – воздушную и топливную.

Полость для воздуха — связана со шлангом и ресивером, а для топлива связана с самой конструкцией на рампе.

Во время эксплуатации мотора, разряжение преодолевает возникающее сопротивления, которое создаёт пружина и пытается затянуть диафрагму, тем самым открывая клапан. А с другой позиции в это время на диафрагму давит бензин, также воздействуя на пружину. В результате такого действия клапан приоткрывается и часть топлива спускается обратно в бензобак через топливопровод.

Когда «газ» нажат, разрежение за ДЗ (заслонки дросселя — прим.) становится меньше, а диафрагма под воздействием пружины закрывая задвижку, увеличивает давление топлива. А если она закрыта, разряжение максимально оттягивает клапан – снижая давление топлива.

Общий перепад давления в датчике обуславливается жёсткостью пружины и размерами отверстия. Регулировке он не подлежит, является неразборным элементом, и когда выйдет из строя подлежит замене.

Форсунки

Топливная рампа с форсунками

Форсунка — это специальный электромагнитный клапан, который нужен для передачи бензина в коллектор, при подаче на него тока, и закрытия под воздействием возвращающей пружины при отключении энергии. Монтируются на место фиксации через специальные кольца из резины и держатся там металлической скобой. Управляет ей ЭБУ от системы впрыска. При появлении обрыва, либо КЗ проводки на впрыске, следует заменить форсунки.

Система впрыска

Система впрыска, в которой предусмотрена обратная связь устанавливается уловитель для испарений топлива. Оно представляет собой смонтированный под капотом адсорбер, сепаратор, шланги соединения и клапана. Действие её состоит в следующем:

  • Пары топлива, скапливающиеся в баке, от части конденсируются в сепараторе, а затем сливаются обратно в бак. А оставшиеся проходят сквозь двухходовой и гравитационный клапаны.
  • Двухходовой клапан предотвращает чрезмерное понижение и повышение давления внутри топливного бака, а гравитационный исключает вытекание топлива при опрокидывании автомобиля.

Система улавливания паров

Так выглядит адсорбер на ВАЗ-2112.

После, пары топлива через один штуцер уходят в подкапотное пространство – а именно в адсорбер, где для их поглощения установлен уголь. Второй штуцер у адсорбера при помощи трубки соединён с узлами дросселя, а третий напрямую с атмосферой. Однако, когда мотор не запущен, 3-тий штуцер перекрывается клапаном и в таком состоянии остальные элементы не связываются с воздухом. А во время пуска мотора, контроллер у системы отвечающей за впрыск подаёт сигнал на клапаны с частотой в 15-16 Гц, сообщая сам адсорбер с атмосферой. Во время такой работы, если расход воздуха будет выше, и больше будет проходить интенсивность импульсов, то продувка будет происходить гораздо эффективнее.

А где этой обратной связи нет, пары топлива «ловятся» лишь сепаратором и одним обратным клапаном.

Система забора воздуха

При монтаже нового фильтра, соблюдайте правила установки.

Элемент фильтрации воздуха устанавливается в специальный пластиковый корпус и крепится на трёх резиновых элементах (опорах – прим.). Это устройство для фильтрации – сделано в основном из бумажной основы, и во время монтажа, его многочисленные гофры обязаны находится согласно указателям стрелок, то есть параллельно самой машине.

Топливная схема под капотом — адсорбер и корпус воздушного фильтра

Минуя элемент фильтрации, воздух переходит через датчик (ДМРВ – прим.) и попадает в шланг впуска и после чего прямиком к дроссельному узлу. Дроссельная заслонка в сборе крепится на ресивере, и во время нажатия на педаль «газа» приоткрывается, тем самым изменяя показатель поступающего в систему воздуха, с одновременным регулированием добавления смеси топлива. Ведь раздача топлива, напрямую зависит от количества израсходованного топлива.

Во время работы двигателя на холостом ходу, когда дроссельная колонка закрыта, воздух попадает в систему через РХХ (регулятор холостого хода – прим.) и управляется контроллером. Если обороты холостого хода не устойчивы, то необходимо проверить работу регулятора холостого хода.

Регулятор холостого хода – не разборный, во время выхода из строя ему может понадобится очистка или замена на новый.

carfrance.ru

Неисправности топливной системы автомобилей ВАЗ

Как известно всем, основная задача системы подачи топлива (топливной, топливоподачи, системы питания) — доставка этого самого топлива(бензина) в карбюратор и далее в цилиндры двигателя. Этим обеспечивается его нормальная, бесперебойная работа.

Если система неисправна (засорена, деформированы ее элементы…), то подача топлива либо прекращается вовсе, либо становится недостаточной (уменьшается). Это приводит к тому, что двигатель автомобиля (как холодный так и горячий) невозможно запустить. Возможно он будет запускаться и глохнуть. Можно также наблюдать неустойчивою работу на холостом ходу и разные виды провалов при нажатии на педаль «газа».

Причин отсутствия подачи топлива несколько, Все они перечислены ниже, но перед их поиском следует провести проверку работоспособности всей системы (до входа в карбюратор).


Проверка работоспособности топливной системы автомобилей ВАЗ

Снимаем шланг с топливоподающего штуцера бензонасоса и начинаем рычагом ручной подкачки нагнетать топливо в бензонасос. Из штуцера должна выстрелить пульсирующая, мощная струя топлива. Если этого не происходит проверяем элементы системы на засорение и деформацию.

проверка работоспособности топливной системы



Причины нарушения подачи топлива в карбюратор

Засорение топливных фильтров

Проводим ревизию всех фильтров топливной системы.

— сетчатый фильтр на топливозаборнике

Снимаем его вниз с топливозаборника, прочищаем металлической щеточкой, промываем ацетоном, продуваем сжатым воздухом и ставим обратно.

топливозаборник с датчиком уровня топлива



— фильтр тонкой очистки топлива

При сильном загрязнении меняем на новый, но вообще меняем его каждый раз вместе с заменой масла в двигателе.

фильтр тонкой очистки топлива



— сетчатый фильтр в бензонасосе

Снимаем верхнюю крышку бензонасоса, отвернув болт ее крепления.

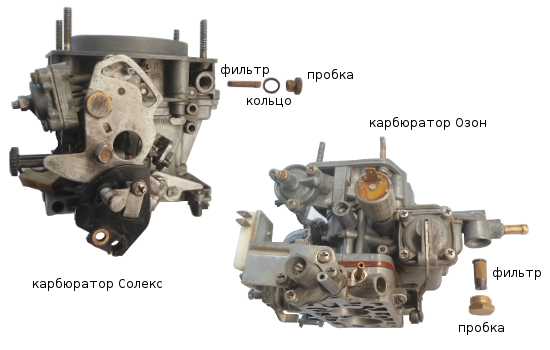

— сетчатый фильтр в карбюраторе (под пробкой)

Отворачиваем пробку, вынимаем из нее сетчатый фильтр, прочищаем его от загрязнений, промываем ацетоном, продуваем сжатым воздухом и устанавливаем обратно. Также осматриваем и прочищаем возможное загрязнение в полости под пробкой.

сетчатые фильтры очистки топлива карбюраторов 2108, 21081, 21083, 2105, 2107 Озон



Засорение топливных магистралей

Продуваем топливные магистрали насосом или компрессором. Для этого отворачиваем крышку с бензобака и снимаем шланг всасывающего штуцера бензонасоса. В него и дуем. В баке должно слышаться бурление топлива. После продувки следует прочистить сетчатый фильтр на топливозаборнике в баке. На 2108, 2109, 21099 так же продуваем «обратку» и проверяем обратный клапан (он должен пропускать воздух только в одном направлении — в сторону бензобака).

Повреждены (деформированы) топливные магистрали

Визуально осматриваем на яме или подъемнике все трубки и шланги системы. Ищем места где они перекручены или пережаты. Деформированные детали меняем на новые.

Топливо подтекает через неплотные соединения и разрывы

Визуально осмотрите топливные магистрали и бензонасос при запущенном двигателе. Дефектные детали замените подтяните хомуты на шлангах.

Неисправен бензонасос

Не отрегулирован его привод. См. «Регулировка привода бензонасоса».

По неисправностям бензонасоса более подробно можно посмотреть на странице «Неисправности бензонасоса».



Примечания и дополнения

Схема системы подачи топлива в двигатель автомобиля ВАЗ 2108, 2109, 21099

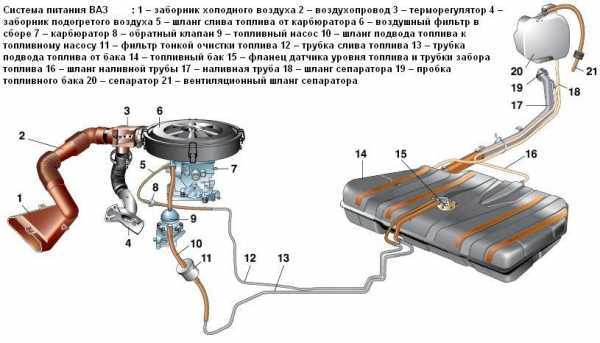

схема топливной системы автомобилей ВАЗ 2108, 2109, 21099

Еще пять статей на сайте по топливной системе автомобилей ВАЗ

— Прочистка топливных магистралей автомобиля ВАЗ 2108, 2109, 21099

— Прочистка топливного бака автомобилей ВАЗ 2108, 2109, 21099

— Расход топлива автомобилями ВАЗ 2108, 2109, 21099 и их модификациями

— «Переливает» карбюратор

 — Расход топлива автомобилями первого семейства ВАЗ 2101, 2102

twokarburators.ru

Система питания двигателя ваз 2112 16 клапанов. Подробная схема топливной системы

Схема подачи топлива двигателя с системой впрыска топлива

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак – стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос – электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление — не менее 3 бар (3 атм).

Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее – через стальные топливопроводы и резиновые шланги – к топливной рампе.

Фильтр тонкой очистки топлива – неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления. Последний изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий – с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный, при установке его гофры должны располагаться параллельно оси автомобиля. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая на педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси – ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода – клапан, управляемый контроллером. Последний, изменяя количество подаваемого воздуха, поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода – неразборный, при выходе из строя его заменяют.

Топливная система, одна из самых важных составляющих в любом автомобиле. Ведь без неё просто-напросто нельзя представить полноценную эксплуатацию транспортного средства. И для того, чтобы вы могли себе представлять из чего же состоит топливная система на вашем ВАЗ-2112, ниже мы представим Вам её подробную схему, с подробным описанием каждого из основных элементов.

Подробная схема топливной системы.

1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — ; 4 — кронштейн крепления топливных трубок; 5 — ; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — ; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — ; 20 — сливной топливопровод; 21 — подающий топливопровод.

Ниже мы рассмотрим основные элементы топливной системы отдельно.

Топливный бак


Демонтированный бензобак ВАЗ-2112.

Залитый бензин подаётся из бака, который находится в задней части автомобиля, в районе расположения дивана . Бак сделан из стали, и собран путём сварки двух штампованных частей. Бензин подаётся в бак через специальную горловину, из бензостойкого шланга сделанного из резины, закреплённого между собой хомутами.

Бензонасос

tehnashop.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
