Неисправности электронная дроссельная заслонка – Основные неисправности дроссельной заслонки. Признаки, причины и как их определить

Признаки неисправного регулятора дросселя | AUTOMOTOLIFE.com

Большинство современных автомобилей, грузовиков и внедорожников контролируются и управляются десятками электронных компьютерных систем. Будь то электронная система зажигания или передовая система снижения токсичности отработавших газов, каждая система работает независимо, чтобы управлять отдельными компонентами, это позволяет водителям заводить и управлять своими транспортными средствами. Одной из наиболее важных систем, используемых сегодня, является электронный регулятор дросселя заслонки, который принимает электрический сигнал от нажатия на педаль газа и регулирует открытие и закрытие корпуса дросселя.

Что такое регулятор дроссельной заслонки?

Регулятор дроссельной заслонки представляет собой электронную версию того, что используется для управления механическим кабелем. Функционирование дросселя осуществляется, как мы знаем, педалью газа. В более ранних моделях автомобилей эта педаль была подключена к кабелю, который проходил от педали к двигателю и был соединен с механической системой рычагов и тяг, установленной на карбюраторе или корпусе дроссельной заслонки. При нажатии на педаль газа дроссельный кабель управления натягивается на механической системе рычагов и тяг, описанной выше, которая подключена к так называемой «дроссельной заслонке» внутри корпуса дросселя.

Привод регулятора дроссельной заслонки

Когда она открывается и закрывается, датчик массового расхода воздуха отслеживает изменения в воздухе и передает эту информацию электронному блоку управления вашего автомобиля. Электронный блок управления увеличивает количество топлива, направляемого к форсункам, чтобы поддерживать необходимую топливовоздушную смесь. Как только электронный блок управления обрабатывает эту информацию, он производит необходимые изменения расхода топлива на топливные форсунки.

Возможные признаки неисправного регулятора дросселя

В большинстве случаев срок службы регулятора дросселя равен сроку службы автомобиля. Однако, как и любой другой механический и электрический компонент автомобиля, регулятор может износиться, выйти из строя или просто сломаться. Если это происходит, то существует несколько признаков, с помощью которых водитель поймет, что существует проблема с управлением дросселя, которую нужно устранить у механика. Перечисленные ниже признаки – это только некоторые из существующих предупреждающих признаков неисправного или сломанного регулятора дросселя.

Прерывистое регулирование дросселем

Регулятор дросселя управляется электрически, чего не скажешь о старых механических кабелях, которые шли от педали газа к корпусу дросселя. В некоторых случаях электрический сигнал нарушается либо из-за проблем с электрическими проводами, либо с релейным управлением, либо из-за повреждения датчика. В любом случае это может привести к потере сигнала регулятором дросселя и создать прерывистое регулирование дросселем. Иногда это не доставляет особых хлопот, но бывает, что это может привести к остановке двигателя транспортного средства, а водитель может потерять способность контролировать педаль акселератора.

Датчик положения дроссельной заслонки

Если вы заметили, что при нажатии на педаль акселератора автомобиль не ускоряется, это может быть вызвано повреждением регулятора дросселя. Необходимы осмотр и обслуживание автомобиля профессиональным механиком.

Колебания дросселя и проблемы с ускорением

В некоторых случаях поврежденный регулятор дросселя вызывает проблемы с ускорением двигателя или эффект «дергания», когда водитель воздействует на дроссель. Это может привести к недостаточной производительности и может стать проблемой безопасности, если не устранить ее быстро. Если вы не полностью контролируете дроссель, это может привести к несчастным случаям в результате заедания дросселя.

Резкие изменения в расходе топлива

Когда регулятор дросселя поврежден, это может привести к увеличенному использованию топлива. В этом случае проблема может быть вызвана конфликтом между регулятором дросселя и топливовоздушной смесью двигателя, которая регулируется на большинстве автомобилей с помощью датчика массового расхода воздуха.

Когда возникает любой из этих признаков, двигатель с регулятором дросселя выдаст код ошибки OBD II, который хранится внутри электронного блока управления. Эти данные могут быть загружены и проверены профессиональным механиком при помощи цифрового сканера. При этом на приборной панели загорится сигнальная лампочка «Проверить двигатель».

После того, как удалось обнаружить источник кода ошибки, рекомендуется провести корректирующие действия и решить проблему с регулятором дросселя.

В большинстве случаев проблемы с регулятором дросселя электрические, возможно также, что вызваны повреждением датчика либо электрического реле. Однако совсем не редки случаи, когда регулятор дросселя поврежден, поэтому его следует заменить.

Видео о регулировке датчика положения дроссельной заслонки

automotolife.com

Электронная педаль газа, дроссельная заслонка.

Подробности
Просмотров: 46318

Устройство и принцип действия

При электронном приводе акселератора перемещение дроссельной заслонки
осуществляется при помощи электродвигателя. При этом отпадает необходимость в
традиционной механической связи между педалью акселератора и дроссельной
заслонкой.
Это означает, что намерение водителя с педали акселератора передается в
блок управления. Затем осуществляется перемещение дроссельной заслонки.

Благодаря этому блок управления может посредством перемещения дроссельной
заслонкой влиять на величину крутящего момента двигателя даже в том случае, когда
водитель не меняет положения педали акселератора.

Это дает возможность достижения лучшей координации между системами двигателя.

Ниже Вы увидите, что электронный привод акселератора – это значительно больше, чем простая
замена механического привода.

Механическое перемещение


дроссельной заслонки Водитель нажимает педаль акселератора,
и через тягу акселератора усилие непосредственно передается на дроссельную
заслонку и вызывает ее перемещение. Электронное управление двигателем при этом
не имеет никакой возможности повлиять на положение дроссельной заслонки.
Чтобы изменить крутящий момент двигателя, необходимо воздействовать на другие
параметры режима двигателя, например, на момент зажигания и впрыска топлива.
Только в режиме холостого хода и при действии круиз-контроля осуществляется
электронное регулирование работой двигателя.

Электронно-электрическое перемещение дроссельной заслонки

В этом случае перемещение дроссельной заслонки по всему пути происходит при
электронном управлении и электрическом приводе.
Водитель в соответствии с его намерениями по изменению мощности двигателя нажимает
педаль акселератора. Положение педали отслеживается датчиками, и соответствующие
сигналы передаются блоку управления двигателя. Далее происходит перемещение
дроссельной заслонки в соответствии с намерениями водителя.
Если же появляется необходимость изменения крутящего момента двигателя по причинам
обеспечения безопасности движения или экономии топлива, блок управления двигателя
может изменить положение дроссельной заслонки без изменения водителем положения
педали акселератора. Достоинство такого регулирования состоит в
том, что блок управления определяет положение дроссельной заслонки в соответствии с
пожеланиями водителя, экологическими требованиями, необходимостью обеспечения
безопасности движения и снижения расхода топлива.

“Инструментами” управления двигателем в части крутящего момента двигателя являются
дроссельная заслонка, давление наддува, момент впрыска топлива, отключение цилиндров и

момент зажигания.

Регулирование крутящего момента двигателя посредством механического
привода дроссельной заслонки
Различные сигналы, касающиеся величины крутящего момента двигателя, поступают в блок
управления двигателя и там обрабатываются. Однако оптимальной величины крутящего
момента получить не удается, поскольку блок управления двигателя не может оказать
п

www.boschdiagnost.ru

Как правильно чистить электронный дроссель ВАЗ 2114

В ходе эксплуатации автомобиля его узлы и агрегаты подвергаются загрязнению. Накопившаяся пыль и грязь препятствует правильному функционированию важнейших деталей систем автомобиля, что в свою очередь сказывается на продуктивности авто.

Электронная дроссельная заслонка на ВАЗ-2114 является, по мнению специалистов, одной из наиболее загрязняемых механизмов в автомобиле. Поэтому ДЗ необходимо уделять пристальное внимание и периодически обслуживать. В противном случае водитель ощутит превышение уровня потребления бензина транспортным средством, нестабильность работы двигателя и еще множество различных неприятностей.

Что такое дроссельная заслонка и где она находится?

[flat_ab]

Основное предназначение заслонки – подача оптимального количества воздуха в цилиндры для осуществления процесса сгорания топлива. Если этот механизм исправлен, двигатель будет стабильно работать и выдавать номинальную мощность, при любых отклонениях возникает нестабильность работы силового агрегата и других систем.

В системе автомобиля ВАЗ-2114 этот механизм находится между воздушным фильтром и впускным коллектором. Обслуживание и замена заслонки осложнена тем, что просто так подобраться к ней не возможно. Необходимо производить демонтаж всего механизма, после чего произвести его разборку.

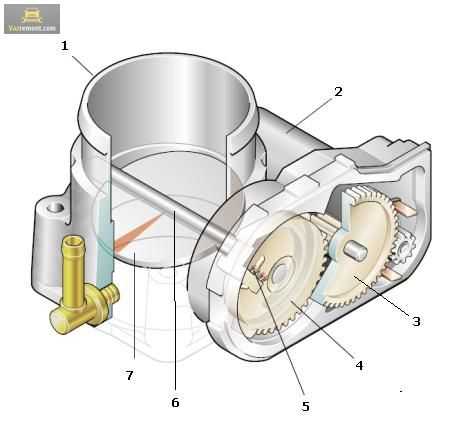

В конструкцию ДЗ входят следующие элементы:

  • датчик положения ДЗ;
  • патрубок отвода ОЖ;
  • патрубок подвода ОЖ;
  • РХХ;
  • трубка системы вентиляции и улавливания паров.

Электронная дроссельная заслонка ВАЗ-2114 работает по следующему принципу: открытие заслонки происходит в соответствии с нажатием педали акселератора. В тоже время блок принимает сигналы от различных датчиков систем, на основании которых открывает или закрывает ДЗ для достижения двигателем необходимого уровня мощности. Тем самым происходит регулировка подачи оптимального количества воздуха в цилиндры и количества впрыскиваемого топлива.

Симптомы неисправности ДЗ

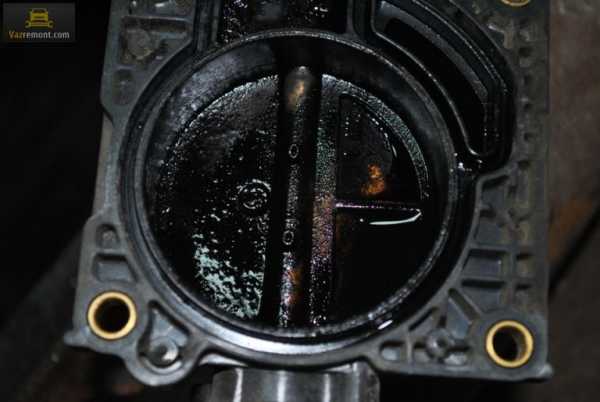

Дроссельный механизм быстро загрязняется по той причине, что располагается в месте прямого контакта с продуктами горения. Плюс ко всему в ходе эксплуатации авто происходит естественное загрязнение ДЗ различными включениями, попадающих через мембрану фильтра. Пыль и грязь уменьшают подвижность заслонки, уменьшается зазор теплового зазора, в свою очередь падает пропускная способность канала.

Понять, что дроссельная заслонка нуждается в чистке можно по следующим признакам:

  1. Во время морозов завести двигатель ВАЗ-2114 весьма проблематично, а при запуске мотора не слышно запаха выхлопных газов. В закрытом помещении зачастую слышится резкий запах бензина.
  2. В связи с нехваткой топливоздушной смеси цилиндрам мотора при запуске силового агрегата происходит вибрация, а при небольшой скорости движения наблюдаются рывки транспортного средства.
  3. При отпускании педали газа и при переходе с высоких оборотов на малые не наблюдается плавность.

Если стали проявляться подобные симптомы неисправности, то вполне вероятно, что дроссельный механизм достиг своего критического загрязнения и требует скорейшей чистки.

Инструкция по демонтажу механизма

Замена дроссельной заслонки на ВАЗ-2114 не требует наличия особых профессиональных навыков, поэтому всю работу провести сможет даже начинающий водитель. Для осуществления работы необходимо вооружиться всем необходимым инвентарем: торцевой ключ на 13, отвертки, чистящее средство.

Порядок действий при снятии ДЗ следующий:

  1. Снимается пластмассовая накладка с верхней части мотора, открепляются шланги, обеспечивающие вентиляцию.
  2. Также желательно убедиться в том, что остатки смазывающего вещества находятся в воздушном патрубке, это будет свидетельством того, что механизм действительно нуждается в срочной чистке.
  3. После чего необходимо снять крышку, которая накрывает расширительный бачок для уменьшения давления в системе, снять хомуты с креплениями и отсоединить все подводящие шланги.

Заключительным этапом в процессе снятия дроссельной заслонки будет снятие шланга, за счет которого происходит вентиляция топливного бака, отсоединение тросика и освобождение двух болтов. Когда механизм демонтирован, на основании визуального осмотра можно делать заключение об его уровне загрязнения. Затем приступать к полной или частичной чистке дроссельной заслонки.

Чистка дроссельной заслонки ВАЗ-2114

От степени загрязнения устройства зависит и способ чистки. При небольшом скоплении пыли и грязи можно обойтись поверхностной чисткой. Для этого лучше всего использовать любое чистящее средство, например, спирт или растворитель, также понадобится щетка. Отверстие дроссельной заслонки забрызгивается спиртом, после очищается щеткой и сверху желательно пройтись бытовой тряпкой.

Стоит тщательно очищать как наружные, так и внутренние компоненты механизма. Однако стоит заметить, что при таком способе удалить полностью все скопления продуктов сгорания топливно-воздушной смеси не получится. При сильном загрязнении стоит прибегнуть к полному удалению налёта.

Для этого достаточно проделать следующую работу:

  1. Вооружиться дополнительными подручными средствами в виде крестовой отвертки, торцевым ключом, палочками для чистки в труднодоступных местах.
  2. Отверстия заслонки необходимо не только промывать и очищать чистящим средством, но желательно и продувать.
  3. Демонтировать и прочистить вспомогательные датчики, отсоединить датчик холостого хода.
  4. Поверхность каждого механизма протереть спиртом и собрать в обратной последовательности.

Дроссельная заслонка ВАЗ-2114 с электронной педалью является одним из важнейших узлов в системе питания автомобиля. При полной ее чистке необходимо тщательно обработать все комплектующие.

Многие владельцы «четырнадцатой» жалуются на то, что двигатель машины нестабильно работает при переключении передач. Зачастую грешат на трансмиссию или загрязнение ДЗ. Но, как показывает практика, ремонт коробки передач и чистка дросселя не устраняет проблему.

Причиной является тот факт, что многие автомобили еще с завода выпускались с небольшим изъяном дросселя. Во время чистки самый подходящий момент устранить эту проблему и модернизировать механизм.

Возможно это путем проточки небольшой канавки (до 3мм) в задней стенке заслонки.

Полезное видео

На видео ниже вы можете посмотреть процесс демонтажа дроссельной заслонки:

vazremont.com
