Не включаются фонари заднего хода – Что делать, если не горят фонари заднего хода?

Не горит свет заднего хода 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Неисправность ламп заднего хода возникает в силу ряда причин, вот наиболее распространенные из них.

— Неисправен датчик света заднего хода

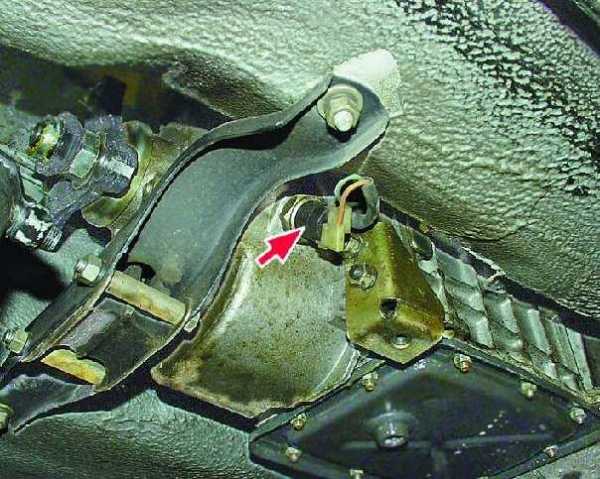

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

— Перегорел предохранитель

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

предохранитель F5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «массы» к задним фонарям

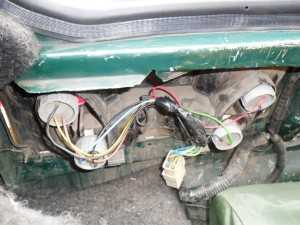

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Перегорела лампочка

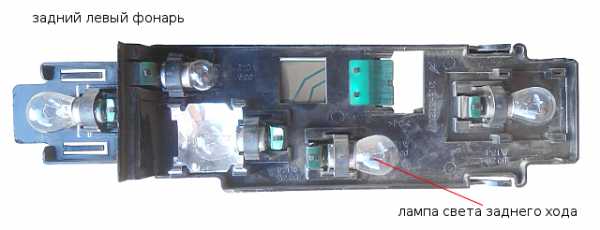

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

— Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

— Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

— Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

— Неисправна электрическая цепь подающая напряжение на предохранитель F5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие «обрыва»: вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения короткого замыкания, а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — «Схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 21019, 21099».

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы в задних фонарях на автомобилях ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 21099

— Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора без снятия его с двигателя

twokarburators.ru

Не горит задний ход

Фонари заднего хода

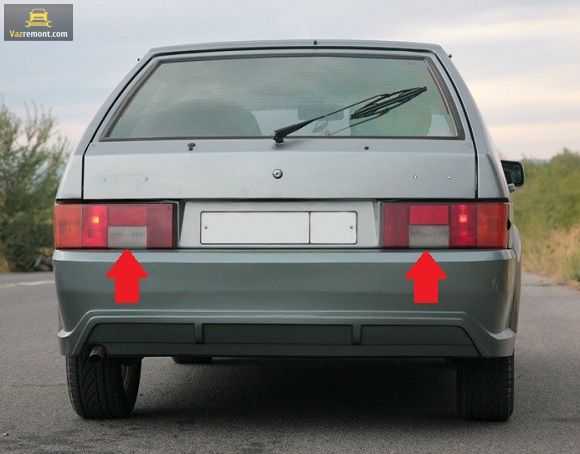

Фонари заднего хода –  фонари белого цвета, которые загораются во время включения задней передачи.

Если не горят фонари заднего хода, то вы попадаете в весьма аварийную ситуацию: люди могут не предугадать ваших действий, да и паркуясь в темноте, вы вряд ли что увидите без задних фонарей. В данной статье мы узнаем, что делать, если не горит задний ход на 2114.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

1. Не горит лампочка заднего хода. Заменяем соответствующую лампочку.  Как заменить лампочку, смотрим в Замена габаритных огней
2. Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них  кроется проблема.  Как проверить предохранители смотрим в  Предохранители.
3. Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике  заднего хода.
4. Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
5. Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
6. Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью Как поменять датчик заднего хода?
7. Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

vaz-2114-lada.ru

Что делать, если не горит задний ход ВАЗ 2114

Фонари заднего хода обеспечивают безопасность автомобилиста и его машины на дороге, поэтому эксплуатировать транспортное средство, у которого они неисправны — категорически нельзя. Если не горит задний ход ваз 2114, то нужно немедленно прекратить поездку и приступить к его ремонту. Причин подобной неисправности может быть несколько — о том, как их обнаружить и устранить — поговорим ниже.

Огни заднего хода ваз 2114

Причины поломки

[flat_ab]

Основные причины неисправной работы фонарей заднего хода выглядят следующим образом:

• перегорели лампочки;
• перегорели предохранители;
• произошло окисление контактов в патронах ламп;
• пропал контакт с массой;
• произошел обрыв проводов заднего хода;
• сломался датчик (иначе называемый лягушкой) заднего хода;
• возникли повреждения на контактной плате.

Лампочка заднего хода ваз 2114

Таким образом, если не горят фонари заднего хода ваз 2114, то проблема кроется в одной из приведенных выше причин. Для более точного поиска следует один за другим проверить все указанные элементы, начиная с лампочек и их патронов и заканчивая контактной платой и самим датчиком. И если наиболее простые неисправности устраняются практически моментально — заменой лампочек или проводов, то замена датчика заднего хода требует более серьезного подхода.

Проверка и замена контактной панели и ДЗХ

Для того, чтобы извлечь панель нужно проделать следующие операции:

1. Открыть багажник.
2. Удалить из него все содержимое, которое может помешать ремонту.
3. Демонтировать декоративную обшивку.
4. Демонтировать пластмассовый кожух.
5. Извлечь заднюю панель.
6. Отсоединить шпильки, крепящие датчик заднего хода.

Плата фонарей заднего хода ваз 2114

Чтобы извлечь сам датчик и заменить его, нужно действовать в таком порядке:

• отсоединить минус от аккумулятора;
• снять защиту датчика;
• отсоединить контакты подходящих к ДЗХ проводов;
• поставить емкость для масла под датчик;
• выкрутить датчик, используя ключ на 22;
• вынуть старый датчик и вставить новый;
• протереть коробку от следов вытекшего масла;
• выполнить сборку в такой же последовательности и в обратном порядке;
• в случае, если вытекло слишком много масла, следует дополнить его до требуемого уровня (сам уровень следует проверить сразу же после замены датчика, дабы избежать работы КПП при низком уровне масла).

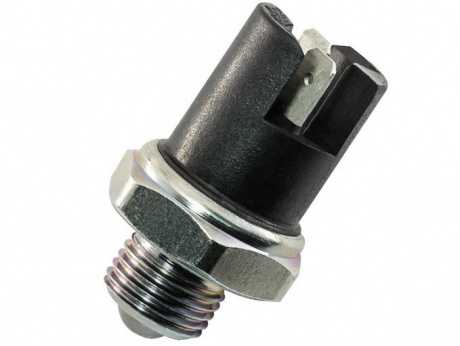

Датчик заднего хода ваз 2114

Всю операцию по замене старого датчика заднего хода на новый следует выполнять очень быстро. В противном случае может вытечь очень большое масло и вызвать загрязнение окружающей поверхности.

Проверить датчик можно довольно просто — нужно лишь замкнуть его контакты и включить зажигание. Если при этом загорится задний белый свет, значит датчик исправен, и проблема кроется в электрической сети. Если же свет не загорится — значит ДЗХ сломан и его нужно заменить на новый (о том, как это сделать — рассказывалось выше)

Если лягушка оказалась исправной, то следует провести прозвонку всех подходящих к датчику и фарам проводов, а также проверить состояние контактов ламп и патронов (в случае, если они окислены, необходимо их зачистить или протереть жидкостью WD-40). Необходимо проверить и исправность предохранителей фонарей заднего хода, расположенных в общей колодке предохранителей.

Расположение ДХЗ ваз 2114

Если фонари заднего света выходят из строя довольно часто, а причиной этого оказываются перегоревшие проводки или предохранители, то следует как можно быстрее проверить всю электропроводку автомобиля. Ведь приводить к подобным поломкам может какая-то другая, серьезная неисправность внутренней электрической сети.

Если при исправном датчике, лампочках и проводке все равно не горит задний ход ваз 2114, причина может крыться в перегорании контакта, располагающегося на пленке фары. Подобная неисправность очень распространена именно на ВАЗовских машинах. Для того, чтобы ее решить, можно либо самостоятельно доработать контактную группу на плате, либо просто заменить плату на новую.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить из видео ниже:

Особенности выбора нового датчика заднего хода

Если старый ДЗХ пришел в негодность, и требуется приобрести новый, то следует помнить, что для автомашин 2113, 2114 и 2115 подходящим датчиком является только датчик №55.3710 (номер по каталогу). Его единственным аналогом, который также подойдет на ВАЗ 2114 является датчик для автомобиля ИЖ-ОДА 2615.

vazremont.com

Не горят фонари заднего хода ВАЗ-2110: причины, схема подключения

Одновременно с переключением на заднюю передачу в автомобиле ВАЗ-2110 должны включаться специальные фонари белого цвета. Они выполняют сразу несколько важных функций. Во-первых, значительно облегчают водителю процесс парковки, во-вторых, указывают пешеходам на то, что машина будет сдавать назад, обеспечивая тем самым их безопасность и в-третьих, исключает возникновение аварийной ситуации.

Что делать, если фонари заднего хода не горят

В ситуации, когда не горят фонари заднего хода автомобиля ВАЗ-2110, необходимо в первую очередь выявить причину проблемы. Для этой цели вы можете либо обратиться в специализированный автосервис, либо сэкономить деньги и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может возникнуть всего по нескольким основным причинам:

• сгорела лампа. Данную деталь нужно заменить, однако предварительно мы рекомендуем проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания. В противном случае лампочки будут гореть постоянно;
• на плату фонаря не подается напряжение;
• сгорел предохранитель, который обеспечивает защиту цепи от короткого замыкания. Если дело именно в нем, необходимо «прозвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
• на пленке фары оборвались или подгорели контакты;
• поврежден электрический кабель. Его обрыв можно обнаружить путем визуального осмотра или с использованием цифрового мультиметра;
• в результате длительной эксплуатации и воздействия влаги окислились контакты, из-за чего фонари заднего хода не хотят работать;
• не срабатывает должным образом механизм коробки передач, который должен включать задний фонарь;
• вышел из строя датчик заднего хода. Проверить его исправность можно самостоятельно, не прибегая к профессиональной диагностике. Для этого снимаем с датчика провода и замыкаем их между собой. Если фонарь загорается, значит, проблема либо в проверяемом устройстве, либо в коробке передач.

Как восстановить нормальную работоспособность фонарей заднего хода

В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:

• открываем и освобождаем багажник автомобиля;
• аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
• отвинчиваем защитный кожух, выполненный из пластика;
• извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.

Если проблема кроется в сгоревшей лампе, ее можно легко заменить, не прибегая к каким-либо дополнительным действиям.

Читайте также: Как снимается радиатор охлаждения на ВАЗ-2110

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

• загнать машину на эстакаду и поставить ее на ручник;
• снять защитный кожух;
• подставить какую-либо емкость для трансмиссионного масла;
• извлечь датчик и отключить его от электрической цепи;
• установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
• последний этап – сборка узла, выполняемая в обратном порядке.

От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

ladaautos.ru

Замена датчика заднего хода ВАЗ 2107. ФОТО ВИДЕО

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего  хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно — произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Почему не горят фонари заднего хода

Причин, по которым могут не гореть лампы в фонарях заднего хода, несколько:

• Сгорел предохранитель, защищающий цепь питания ламп заднего хода. Поломка видна визуально, достаточно только вытащить предохранитель из блока.
• Перегорели лампы. Чтобы проверить работоспособность ламп, их следует поочередно извлечь из фонаря и убедиться в отсутствии обрыва спирали с помощью омметра (мультиметра) или прозвонки.
• Повреждена проводка. Проверить ее можно также при помощи мультиметра и прозвонки, однако найти обрыв будет намного сложнее.
• Плохой контакт проводов с выводами датчика заднего хода. Проверку нужно начинать с визуального осмотра и зачистки грязи и окислов. После можно использовать мультиметр, замеряя сопротивление цепи.
• Произошло замыкание проводов питания. Проверить отсутствие или наличие замыкания провода на массу можно прозвонкой или мультиметром.
• Сломан датчик заднего хода ВАЗ 2107. Проверить его можно прозвонкой или мультиметром. Визуально неисправность выражается в том, что фонари заднего хода или не включаются вообще, или постоянно горят.

Где находится датчик заднего хода ВАЗ 2107

На “семерке”, как и на всех “классических” моделях ВАЗ, датчик заднего хода находится на КПП. Он закреплен снизу и справа коробки передач, если смотреть по ходу движения машины.
Перепутать его с чем-то другим невозможно — это единственная деталь на КПП, к которой
Бывает, что провода, идущие к датчику, оборваны. В этом случае его легко отличить по паре торчащих контактов.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой.
Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

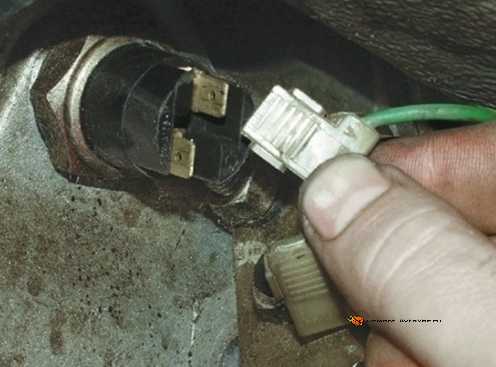

• отсоединить наконечники проводов от контактов датчика;

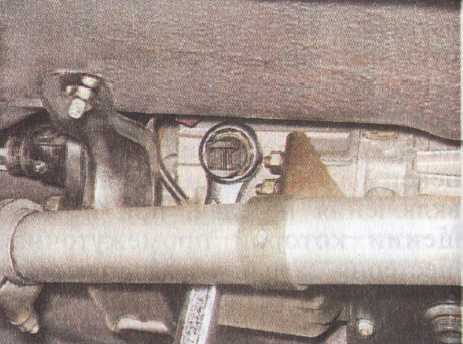

• ключом на 22 выкрутить старый датчик из КПП, сняв его вместе с металлической шайбой;



Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток. Однако делать это надо предельнл=о осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава.



• очистить посадочное место датчика;
• надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;
• надеть концевики проводов на контакты датчика.



Теперь вы знаете как поменять датчик заднего хода ВАЗ 2107. После установки нового датчика обратите внимание на то, насколько плотно сидят наконечники проводов на контактах датчика. Они не должны болтаться и спадать. При необходимости подожмите наконечники, используя пассатижи.
Нелишним будет зачистить наконечники перед тем, как надеть их на контакты датчика. Так вы сможете быть уверены в надежном контакте на этом соединении.
