Кислородные датчики: подробное руководство - Denso

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

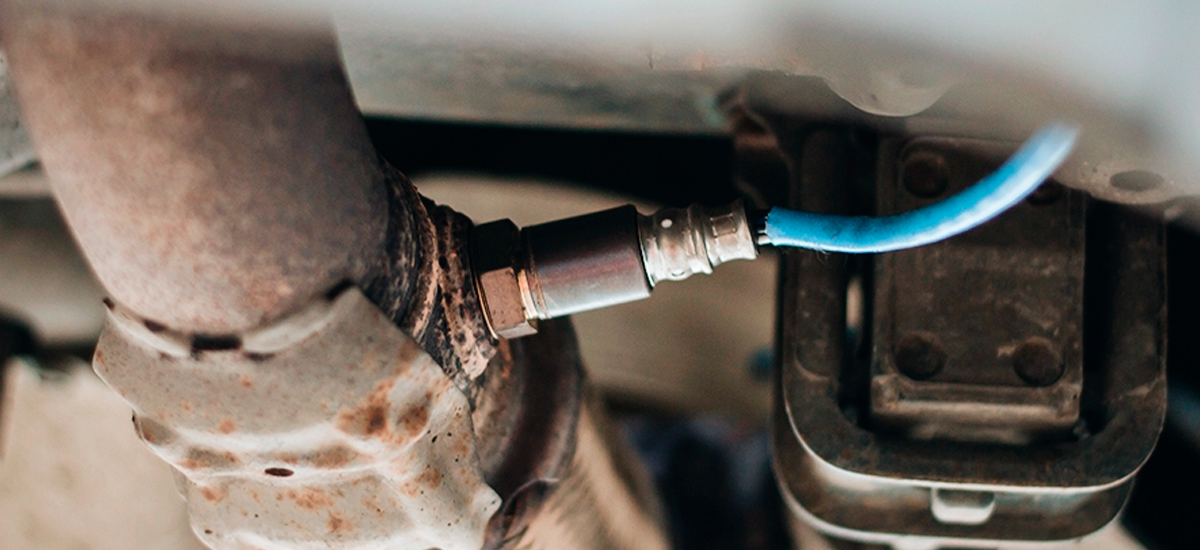

B: Где находится датчик кислорода?


O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух — топливо» в смеси, поступающей в двигатель, передавая в ЭБУ быстроизменяющийся сигнал напряжения, который меняется в соответствии с содержанием кислорода в смеси: слишком высокого (бедная смесь) или слишком низкого (богатая смесь). ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается. Когда смесь слишком бедная — увеличивается. Оптимальное соотношение «воздух — топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которой из нейтрализатора выходят уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.


В: Какие бывают датчики?
О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.

Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1.00 практически мгновенно.

Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух — топливо», минимизируют возможность подачи недостаточного или избыточного количества топлива, что ведет к уменьшению количества вредных выбросов в атмосферу, снижению расхода топлива, лучшей управляемости автомобиля.

Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.

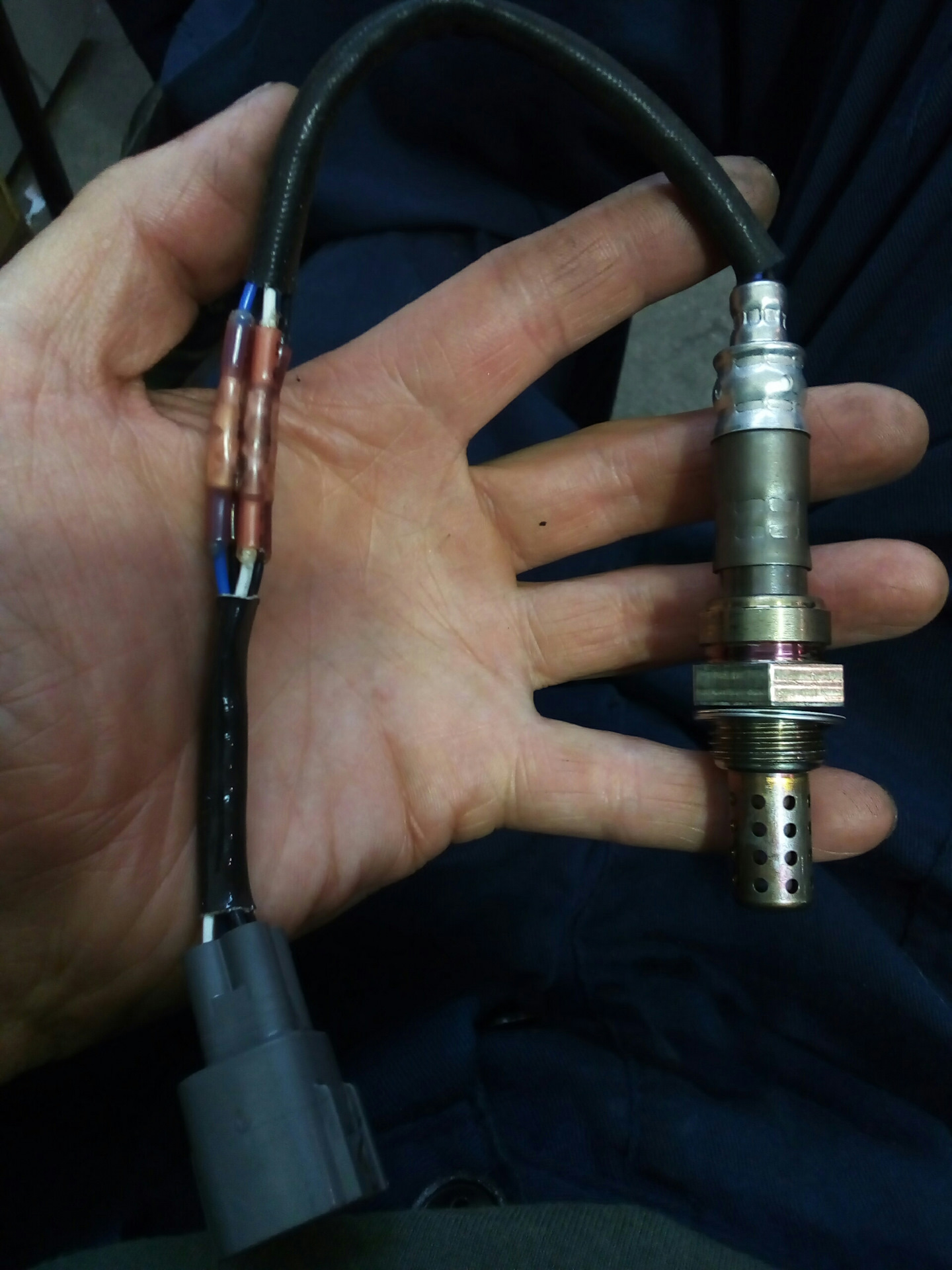

В: Чем отличаются специальные и универсальные датчики?
O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.


B: Что произойдет, если выйдет из строя датчик кислорода?
O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.

Ассортимент кислородных датчиков

• 412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.
• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.
• Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).
• Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.

зачем нужен и как проверить лямбда-зонд своими руками

Как работает датчик кислорода

Срок службы лямбда-зонда

Из-за чего выходит из строя лямбда-зонд

Признаки неисправности лямбда-зонда

Как проверить лямбда-зонд

Назначение лямбда-зонда (датчика кислорода) — передача информации о составе рабочей смеси с выпускного коллектора в ЭБУ.

Качество сгорания топливно-воздушной смеси (ТВС) напрямую влияет на работу двигателя.

Корректная работа датчика кислорода помогает:

  • Повысить производительность мотора благодаря определению близкого к идеалу пропорции впрыскиваемого топлива и воздуха.
  • Уменьшить выработку вредных газов (CO, CH, NOx), выбрасываемых в атмосферу и наладить экономичную работу автомобиля за счет правильно подобранного состава рабочей смеси.

На современные автомобили с инжекторным двигателем ставят один или несколько катализаторов и два и более датчика кислорода. Где стоит лямбда-зонд? Зависит от вида авто. Распространены системы с двумя устройствами, которые расположены до и после катализатора. Таким образом определяется избыток кислорода в смеси до попадания газов в устройство. В автомобилях с одним зондом — установлен спереди, на выпускном коллекторе.

Как работает датчик кислорода

ЭБУ отмеряет количество подаваемого топлива с помощью форсунок, задавая объем на определенной момент.

Зонд обеспечивает обратную связь, что позволяет точно определит пропорции бензина, дизеля или газа. ЭБУ запрашивает информацию один раз в 0.5 секунды на холостом ходу. На повышенных оборотах частота запросов пропорционально увеличивается. Анализируя данные, блок управления корректирует состав ТВС, делая её беднее или богаче. Поддержание оптимальной ТВС — назначение лямбда-зондов. Идеальным соотношением воздуха и топлива считается пропорции 14.7:1 (бензин), 15.5:1 (газ) и 14.6:1 (дизель).

Виды датчиков кислорода по устройству конструкции и принцип работы:

  • Двухточечный, узкополосный (простой). Работает основываясь на измерении количества кислорода в выхлопных газах. Чем беднее ТВС, тем ниже напряжение, богаче — выше.
  • Широкополосный. Генерирует сигнал более широкого диапазона для точной оценки пропорции в ТВС.

Срок службы лямбда-зонда

Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.



Из-за чего выходит из строя лямбда-зонд

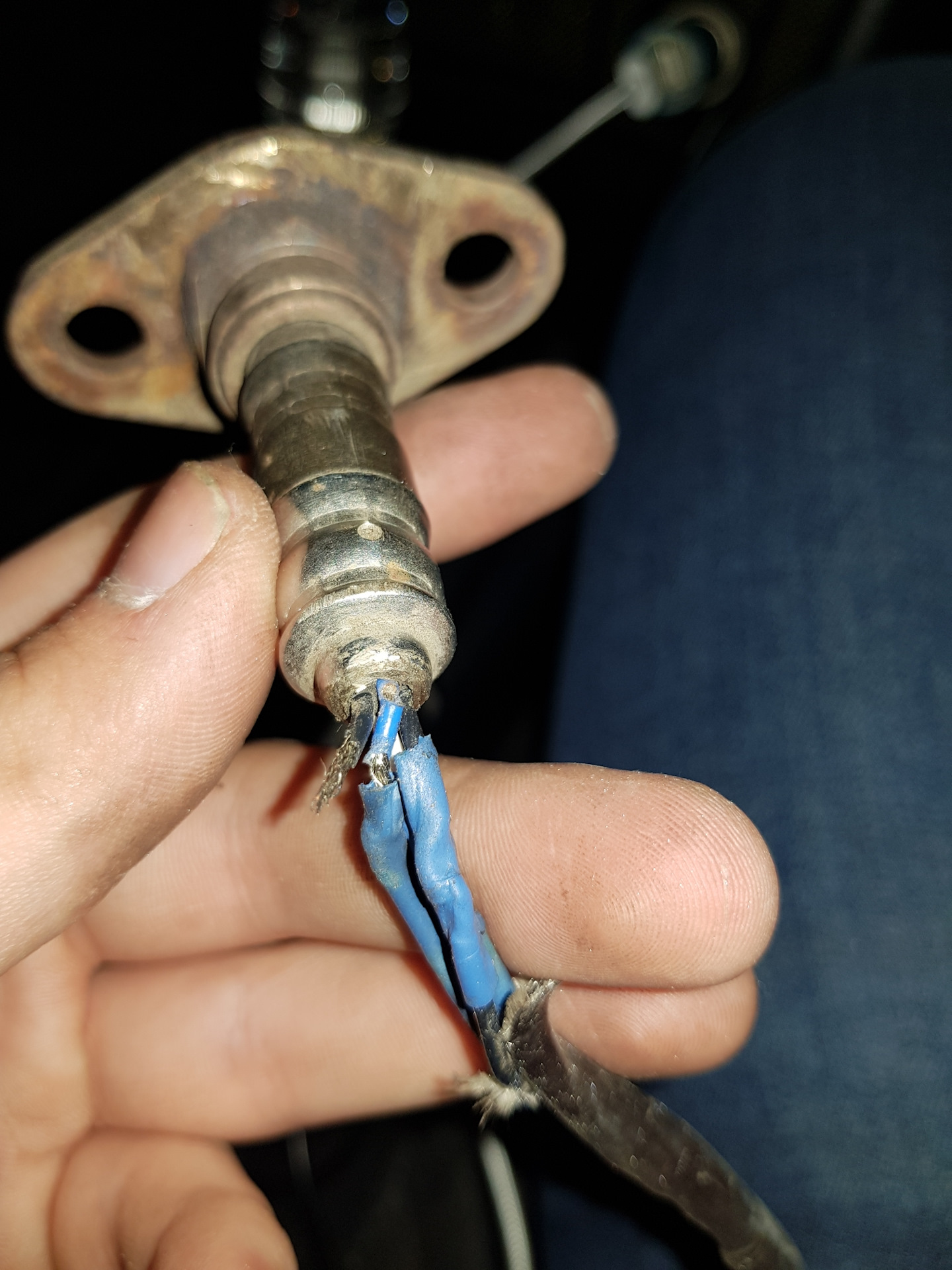

  • Механическое повреждение. Сильный удар в результате аварии, наезда на бордюр или езды по бездорожью отрицательно влияет на состояние зонда;
  • Некорректная работа двигателя и неисправности системы зажигания приводят к перегреву кислородного датчика и поломке;

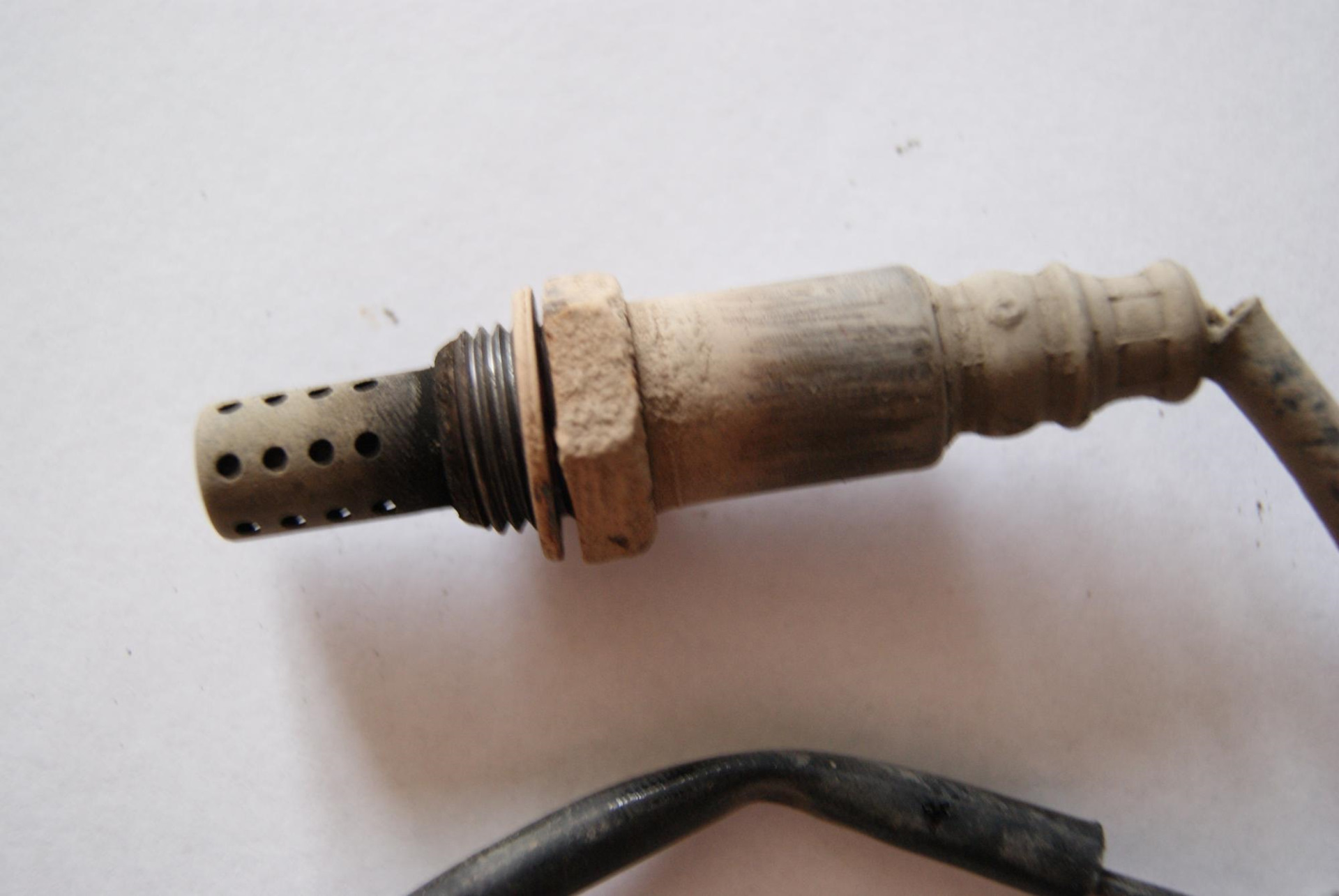

  • Засорение системы. Основной причиной неисправности лямбда-зонда будут продукты сгорания некачественного топлива. Чем больше тяжелых металлов, тем скорее он забьется;
  • Поломка в поршневой группе. Неисправные поршень, поршневой палец и шатун пропускают масло в выхлопную систему, которое забивает зонд;
  • Попадание жидкости. Загрязнение любого вида сократит срок работы зонда;
  • Замыкание в проводке;
  • Слишком богатая или бедная топливно-воздушная смесь;
  • Разгерметизация выпускной системы пропускает воздух и отработавшие газы, что выводит лямбда-зонд из строя;
  • Пропуски зажигания;
  • Присадки и «улучшайзеры» топлива;
  • Естественный износ. В условиях некачественного топлива средний срок службы датчика составляет 40–70 тыс. км.

Выход из строя лямбда-зонда происходит постепенно. Последствия неисправного датчика кислорода выливаются в аварийный режим управления двигателем. Так производители уберегают машину от серьезных поломок, а водителя от аварийных ситуаций.

Неисправность лямбда-зонда предотвращается регулярной профилактикой и диагностикой, выявляющей поломки на начальных стадиях. Если кислородный датчик вышел из строя, читайте о способах его отключения.

Признаки неисправности лямбда-зонда

  • Повышается уровень токсичности газов. Определить токсичность можно с помощью диагностики. Внешне никак не диагностируется, даже запах выхлопа практически не изменится.
  • Увеличивается расход топлива. Каждый автомобилист следит за наполненностью бака, старается найти свою крейсерскую скорость, когда расход минимальный. Поэтому увеличившееся потребление топлива заметит сразу. В зависимости от серьезности неисправности лямбда-зонда, он вырастает на 1–4 литра. Повышенный расход, конечно, способен вызвать не только неисправный датчик кислорода.
  • Выдаются ошибки кислородного датчика (P0131, P0135, P0141 и другие), загорается «Check Engine». Обычно чек появляется при неисправности зондов или катализатора. Диагностика установит точную причину.
  • Перегревается катализатор. Неисправные лямбда-зонды подают неправильные сигналы в ЭБУ, что может привести к некорректной работе катализатора, его перегреву вплоть до раскаленного состояния, и последующего выхода из строя.
  • Появляется дерганье и нехарактерные хлопки в двигателе. Лямбда-зонды перестают генерировать правильный сигнал, из-за чего дестабилизируется работа оборотов холостого хода. Обороты колеблются в широком диапазоне, что приводит к ухудшению качества топливной смеси.
  • Ухудшаются динамические характеристики автомобиля, теряется мощность, тяга. Подобные признаки появляются в запущенных ситуациях. Неисправные датчики также перестают работать на непрогретом двигателе, а машина различными способами сигнализирует о неполадках в системе.

Если вас беспокоит один из этих признаков, обратитесь к специалисту. С помощью диагностического оборудования он определит точную область поломки и поможет в исправлении.

Как проверить лямбда-зонд

Итак, автомобиль едет рывками, повысился расход топлива, загорелся «Check Engine». Признаки не характерны только для поломки лямбды, поэтому нужна полная диагностика систем. Но если вы уверены, что дело в нем, рассказываем, как проверить датчик своими руками.

Проверять кислородные датчики рекомендуют через замер значений напряжения. Подобную проверку лямбда-зонда мультиметром, тестером и омметром можно провернуть в собственном гараже.

Порядок действий следующий:

  1. Прогрейте двигатель до рабочей температуры. Непрогретый лямбда-зонд не заработает.
  2. Снимите и осмотрите зонд и проводку на предмет механических повреждений и загрязнений. Если он погнут, поцарапан или покрыт наростом сажи, свинцовым налетом, белым или серым нагаром, меняйте.
  3. Проверьте работоспособность лямбда-зонда омметром. Часто причина неисправности кроется в поломке спирали подогрева или проводов к нему. Как его «прозвонить»? Присоедините омметр между проводами нагревателя, предварительно отсоединенные от колодки. При исправной работе сопротивление сигнальной цепи на разных автомобилях варьируется от 2 до 10 Ом и от 1 ком до 10 мОм в цепи подогрева. Если его нет совсем, в проводке обрыв.
  4. Протестируйте сигнал зонда с помощью мотор-тестера, стрелочного вольтметра или осциллографа. Подсоедините тестер между проводом массы и сигнальным, поднимите обороты до 3 000 Нм, засеките время и следите за показаниями. Они должны изменяться от 0.1 до 0.9 вольт. Рекомендуем заменить датчик, если диапазон изменений меньше или за 10 секунд сменилось меньше 9–10 показаний. Причина ошибки может быть в «усталости» и медленном отклике системы.
  5. Проверьте исправность лямбда-зонда через опорное напряжение. Заведите машину, измерьте напр��жение между массой и сигнальным проводом. Если показатели отличаются от 0.45 вольт больше, чем на 0.2, датчик или цепи в цепи, ведущие к нему, неисправны.

Если нет приборов для проверки работоспособности лямбда-зонда, обратитесь к специалистам. Они проведут полную диагностику и точно назовут причину неисправности за меньшие деньги и время, которые бы вы потратили на покупку устройств и выявление неисправности самостоятельно.

Видеоинструкция:

Рекомендуем посмотреть

Датчик кислорода для автомобиля (что это такое)

Датчик кислорода нужен, чтобы регулировать смесь топлива и воздуха, поступающую в двигатель. Он обеспечивает максимальную мощность и меньший расход топлива. Поговорим для чего нужен датчика кислорода в машине и принцип его работы.

Для чего нужен

В отработавших газах бензинового двигателя можно найти немало разнообразных токсичных компонентов, но верховодит традиционная триада:
  • СО – окись углерода, угарный газ;
  • СН – несгоревшие углеводороды;
  • NOх – окислы азота.

Инженеры противопоставили этой опасной троице очень важное устройство, входящее в систему выпуска, – каталитический нейтрализатор отработавших газов. Иначе говоря, газы, пройдя через это устройство, из агрессивно-токсичных превращаются в сравнительно безопасные, нейтральные.


Чтобы нейтрализатор мог эффективно «облагораживать» поступающие в него газы, содержание каждого компонента в них должно укладываться в довольно узкие рамки, соответствующие сгоранию в цилиндрах стехиометрической рабочей смеси топлива и воздуха. Напомним, что ее состав характеризуется так называемым коэффициентом избытка воздуха a.

Если a больше 1,0 – смесь обедненная, бедная и т.д. И наоборот – смесь с a меньше 1,0 – обогащенная, богатая и т.д. Если воздуха ровно столько, сколько требуется для полного сгорания топлива, смесь называют стехиометрической – это область значений a вблизи 1,0.

Зависимость эффективности нейтрализатора от состава рабочей смеси в цилиндрах двигателя. Чтобы эффективность была не ниже 80%, колебания состава относительно оптимального не должны превышать 1%.

Как обеспечить столь высокую точность и одновременно стабильность? Цель была достигнута с появлением электронной системы автоматического регулирования с датчиком кислорода в отработавших газах – по-другому, лямбда-зондом. Этот датчик – важнейший элемент обратной связи в системе впрыска, позволяющей поддерживать стехиометрический состав на установившихся режимах работы двигателя с точностью до ±1%. На современных авто можно увидеть датчики кислорода двух типов. К первому отнесем датчики на основе диоксида циркония (циркониевые), ко второму – на основе оксида титана (титановые). Принцип работы один, разница только в конструкции. Измерительный элемент датчика кислорода имеет напыление благородного металла – платины с внутренней и внешней сторон. Внутри – «твердый электролит» (керамика). Работает по принципу гальванического элемента с твердым электролитом: по достижении температуры 300–350°С керамика начинает проводить ионы кислорода.

Полезно помнить, что это минимально возможная температура функционирования измерительного элемента, тогда как при работе двигателя температура датчика около 600°С. Ограничена и максимальная рабочая температура – около 900–1000°С в зависимости от типа датчика, перегрев грозит его повреждением.

Принцип работы

При работе двигателя концентрация кислорода внутри выпускной системы и снаружи ее, в окружающем воздухе, совершенно разная. Вот эта разница и заставляет ионы кислорода двигаться в твердом электролите, в результате чего на электродах измерительного элемента появляется разность потенциалов – сигнал датчика кислорода.

Зависимость выходного сигнала зонда от температуры. Зона ниже 300°С – нерабочая: 1 – реакция на богатые смеси; 2 – реакция на бедные смеси.

Как видите, реакции на богатые и бедные смеси различаются очень сильно, но при падении температуры ниже 300°С разница постепенно уменьшается – эта зона уже нерабочая. Чтобы датчик после пуска двигателя быстрей прогревался, его размещают возможно ближе к мотору, но все же с учетом ограничений по максимальной температуре. Особенно «критична» длительная езда с полной мощностью двигателя.

Современные датчики кислорода – с электроподогревом, которым управляет электронный блок управления двигателем, меняя ток нагревателя. Соответственно, он контролирует и исправность цепи нагревателя, что очень важно.

Датчик кислорода, признаки неисправности лямбда зонда

Датчик кислорода, признаки неисправности которого известны большинству опытных автовладельцев, играет значительную роль в функционировании автомашины. При всей своей незаметности и малоразмерности, этот регулятор корректирует топливную смесь, тем самым, оказывая помощь силовой установке.

Двигатель автомобиля, получающий хорошо смешанную воздушно-топливную смесь, работает максимально эффективно. К сожалению, датчик регулятор или лямбда зонд, как его еще называют, имеет свойство портиться.

Причины нарушения работы и явные признаки

Как правило, к нарушению функционирования датчика приводят следующие причины:

  • На датчик попадает какая-нибудь агрессивная жидкость, например антифриз или жидкость тормозная.
  • Проблемы могут начаться, если в процессе очистки корпуса регулятора владелец использовал химически активные средства.
  • Если в горючем для автомобиля содержится большое количество свинцовых соединений.
  • В случае значительного перегрева регулятора, что происходит либо из-за применения топлива низкого качества, либо из-за засорения фильтра.

О неисправностях регулятора можно судить по явным признакам внешнего характера. Заметить это легко. Достаточно обратить внимание на следующие моменты:

  1. Резко увеличилось потребление горючего.
  2. Автомобиль дергается с места рывками, даже при прогретом двигателе.
  3. Цвет и запах выхлопных газов изменился.
  4. Нарушена работа катализатора.

Безусловно, на датчик оказывают негативное воздействие и общие условия эксплуатации. Может быть повреждена электрическая проводка или сам регулятор, если невнимательно относиться к стандартным правилам эксплуатации автомобиля.

Ступени

В свою очередь, эксперты видят два основных этапа ухудшения работы датчика.

На первой стадии неисправности датчика налицо увеличение времени реакции двигателя на нажатие педали газа. Силовой агрегат реагирует вяло, при нажатии на акселератор начинает мигать «чек», педаль опускается – мигание прекращается. На этой стадии неисправности водитель замечает ухудшение тяги, динамики разгона и повышение расхода горючего (пока незначительно). Как правило, данный этап неисправности регулятора может длиться около года.

Второй этап – это уже намного печальнее. Большинство автовладельцев на этой стадии задумываются над тем, а зачем собственно этот датчик кислорода нужен. Полностью исчезает нормальный разгон, автомобиль «тупит» даже на абсолютно ровной дороге. Еще одной отличительной чертой второй стадии можно назвать снижение оборотов силового агрегата, даже при вдавливании акселератора в пол. Во впускном коллекторе при этом могут быть слышны хлопки.

Для полной уверенности рекомендуется запустить автомашину «на холодную». Если датчик кислорода неисправен по второй шкале тяжести, автомобиль проработает идеально только первые несколько минут. Когда же прибор начнет функционировать, отправляя сигналы ЭБУ, сразу возникнут проблемы.

Проверка регулятора

Если имеются подозрения на неисправность регулятора, рекомендуется начать с оценки его внешнего состояния. В большинстве случаев, если датчик неисправен, он покрывается слоем грязи или сажи. Нормальный внешний вид датчика, как правило, свидетельствует о нормальной его работе, но проверку стоит продолжить.

  • Регулятор следует отключить от колодки.
  • Затем подключить его к вольтметру, имеющему достаточно высокий класс точности.

Примечание. Схема подключения регулятора к вольтметру должна основываться согласно его распиновке: черный провод датчика отвечает за сигнал (идет на контроллер), белые провода отвечают за подогрев, серый – заземление.

Проверка показаний вольтметра – это диагностика по динамике работы силовой установки автомобиля. К примеру, если задействован крейсерский режим (2500 об/мин), при снятой вакуумной трубке нормально работающий регулятор должен выдавать 0,9 В (чуть больше или меньше). Если же показания датчика ниже 0,3 В, то прибор точно неисправен.

Проверка датчика может иметь и другой режим. Можно сымитировать принудительный подсос воздуха, тем самым, обеднив воздушно-топливную смесь. В этом случае показания регулятора должны быть равны меньше 0,2 В.

Еще один режим проверки связан с промежуточным положением мотора. Другими словами, если обороты силовой установки в пределах 1500 об/мин, регулятор должен показывать значение 0,5 В.

В случае полного доказательства неисправности датчика, его следует демонтировать и заменить. И здесь надо придерживаться определенных правил.

  1. Лучше менять регулятор на поработавшем автомобиле, так сказать, «на горячую». Это дает больше шансов не сорвать резьбу.
  2. Рекомендуется также немного поднять разъем нового регулятора, тем самым, обезопасив прибор от воздействия грязи и влаги.
  3. И наконец, корпус датчика эксперты советуют обрабатывать «графиткой», даже при наличии заводской смазки.

Датчик кислорода имеется практически у всех современных автомашин. Располагаться прибор может по-разному. На некоторых автомобилях он находится вблизи катализатора, на других – в выпускном коллекторе.

Что делать, если неисправный датчик застал в дороге

Если неисправность датчика застала в дороге или нужно куда-то срочно ехать, а проблемы с зондом не решены, что можно сделать? Решение до простоты гениальное – нужно просто отключить зонд. Безусловно, мигание «чека» никуда не исчезнет до остановки мотора, да и динамики, в принципе, нормальной не будет. Зато можно легко доехать до автосервиса, пусть и без удобств.

Устанавливать нужно зонд, который рекомендован конкретным автопроизводителем. Поставив какой-то «левый» прибор, пусть и в целях экономии, можно подвергнуть двигатель непосильным нагрузкам и проблемам. Несомненно, ремонт двигателя обойдется в гораздо большую сумму, чем покупка качественного датчика кислорода.

Замена регулятора

Замена кислородного датчика на отечественных автомобилях не вызывает, как правило, особых сложностей. Единственная трудность может заключаться в закипании зонда, после чего он практически не поддается механическому воздействию. Но и для таких случаев имеется эффективная и пошаговая инструкция. Она приведена ниже.

  • Автомашина поднимается на эстакаду.
  • Снимается защита силового агрегата.
  • Капот открывается, начинается работа с проводами зонда. Проводку от кислородного датчика можно найти на шлангах СО (систем охлаждения). Они бывают зафиксированы хомутами.
  • Пластиковый хомут, держащий проводку, разрезается;
  • Датчик откручивается ключом на «22».

Если прибор не снимается – налицо закипание датчика. Действуем по следующей схеме. Регулятор обрызгиваем составом WD-40, немного ждем и заново пробуем снять. Если опять не получается, запускаем мотор и нагреваем немного выхлопную систему, поливаем регулятор водой и пробуем опять. Если не помогает, придется нагреть датчик напрямую паяльником, постучать молотком по нему (не сильно) и открутить.

Устанавливается регулятор в обратном порядке снятию. Нужно не забыть подсоединить разъем и зафиксировать проводку к шлангам.

Зная признаки неисправности лямбда зонда, можно вовремя среагировать на это и заменить его. Нормально функционирующий датчик, это качественная и беспроблемная работа двигателя. Этого автомобилист забывать не должен никогда.

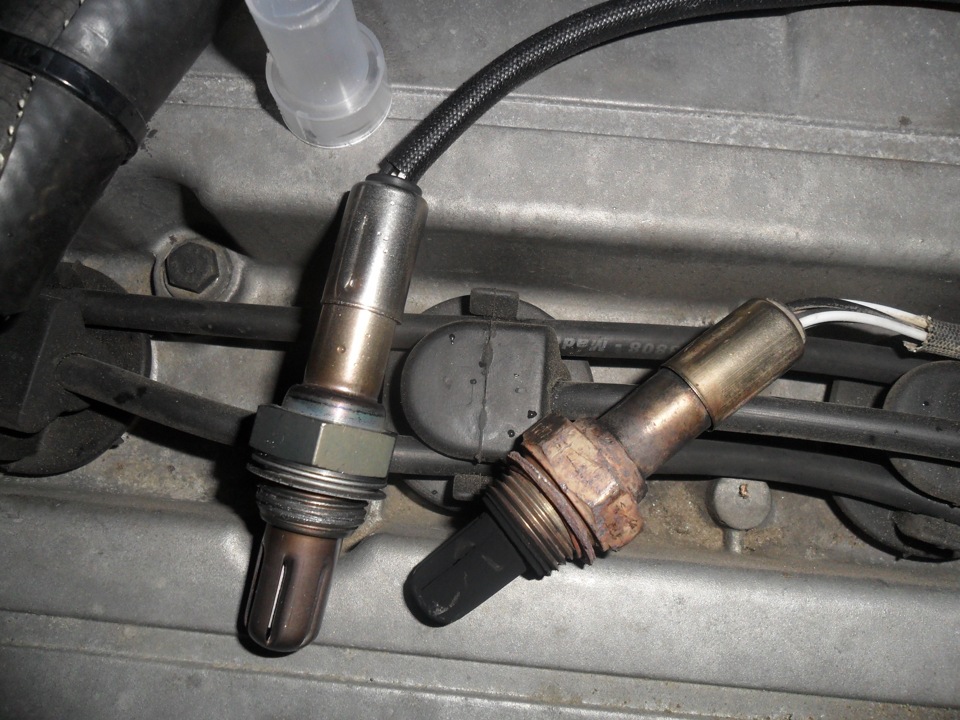

Кислородный датчик: признаки неисправности

Как проверить лямбда зонд - способы проверки

Первым и самым главным признаком того, что лямбда зонд начал работать некорректно или вышел из строя, служит ухудшение работы двигателя автомобиля. Это объясняется тем, что из-за поломки датчика в камеру сгорания поступает некачественная топливная смесь, причем в неконтролируемых объемах. Отремонтировать лямбда зонд своими руками возможно не во всех случаях, но в стремлении сэкономить, многим автовладельцам удается продлить жизнь датчика на некоторое время.



Основные причины поломки лямбда зонда:

  • трещина в корпусе и его разгерметизация;
  • попадание внутрь датчика воздуха извне и газов выхлопной системы;
  • неправильно настроенная система зажигания;
  • естественный износ;
  • механическое повреждение, например, при ДТП или некорректной эксплуатации авто;
  • проблемы с бесперебойным питанием датчика.

Лямбда зонд, как правило, выходит из строя постепенно (кроме случаев с ДТП на дороге и механическими повреждениями корпуса датчика). Поэтому многие владельцы автомашин не могут сразу определить, что случилось с двигателем и на что нужно обратить внимание. К тому же, если понадобится программное отключение лямбда зонда, без вмешательства специалистов эта процедура невозможна.



Этапы выхода из строя датчика

На начальной стадии поломки, лямбда зонд периодически перестает выдавать устойчивый сигнал управляющему устройству, вследствие чего обороты двигателя в определенных режимах его работы начинают “плавать”.

При этом возникают проблемы:

  • увеличение расхода топлива;
  • постоянные рывки при старте и передвижении авто на непрогретом моторе;
  • слышны хлопки в двигателе;
  • загорается сигнальная лампа на панели приборов.

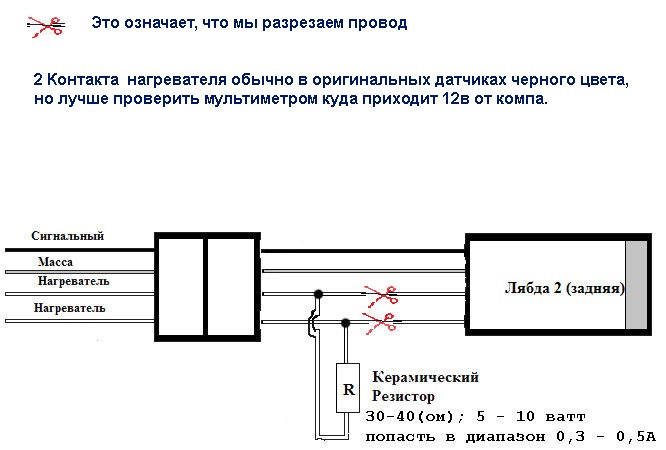

Этой проблемы в дальнейшем можно избежать, если установить эмулятор лямбда зонда и выполнить настройку работы выхлопной системы.

Вторая стадия выхода из строя датчика характеризуется значительным падением мощности двигателя и его перегрев, а также медленная реакция при нажатии на педаль акселератора.



Действия при обнаружении некорректной работы лямбда зонда

Если вышеописанные симптомы начинают повторяться с завидной частотой - самое время обратиться в хороший автосервис, где могут провести диагностику работы выхлопной системы и, при необходимости, заменить лямбда зонд. Стоит отметить, что не следует слишком затягивать время с этой проблемой - некорректная работа датчика негативно влияет на работу двигателя, а он в ремонте, как известно, гораздо дороже.

Лямбда зонд (датчик кислорода) признаки неисправности

В процессе эксплуатации автомобиля возникают различные неисправности в топливной системе. Определить неисправность можно, обращая внимание на поведение машины в дорожных условиях. Но сначала нужно разобраться, какие типы топливных систем бывают, из каких узлов и деталей она состоит.

Виды топливных систем

Существуют дизельные и бензиновые двигатели. Они работают на разном топливе, соответственно, у них разные топливные системы.

У дизельных двигателей топливо из бака через трубки топливоподкачивающим насосом подается на ТНВД (топливный насос высокого давления), затем от ТНВД на форсунки. С форсунок топливо непосредственно поступает в цилиндр через впускной коллектор двигателя.

В бензиновых двигателях такого давления нет - для горения бензина не нужна такая высокая степень сжатия. Топливные системы бензиновых двигателей различаются по типу. Бывает система распределенного впрыска (инжектор), система одноточечного впрыска (моновпрыск) и карбюратор. Карбюраторные двигатели последнее время уже не выпускаются и доживают свои последние дни.

Детали топливной системы

Независимо от типа двигателя, любая топливная система состоит из топливного насоса, топливных трубок и непосредственно устройства, подающего топливо во впускной коллектор. Таким устройством почти всегда является форсунка, в карбюраторных двигателях эту роль выполняет карбюратор.

В современных двигателях применяют датчики, которые влияют на качество горючей смеси и на расход топлива. В составе инжектора и моновпрыска есть регулятор холостого хода и датчик положения дроссельной заслонки. Датчик расхода воздуха присутствует в инжекторах и современных дизельных системах. Кислородный датчик (лямбда-зонд) последние годы ставится практически на все типы двигателей.

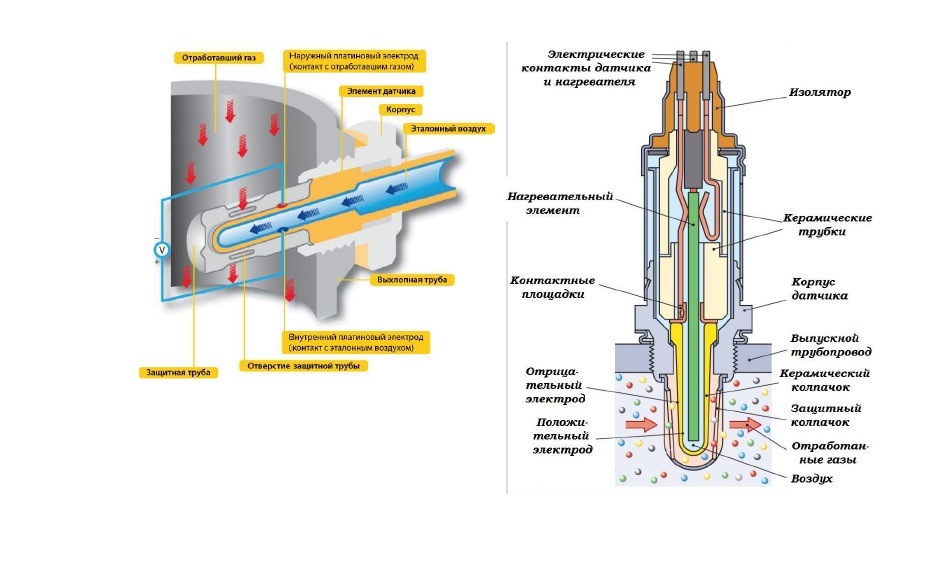

Устройство и принцип действия кислородного датчика

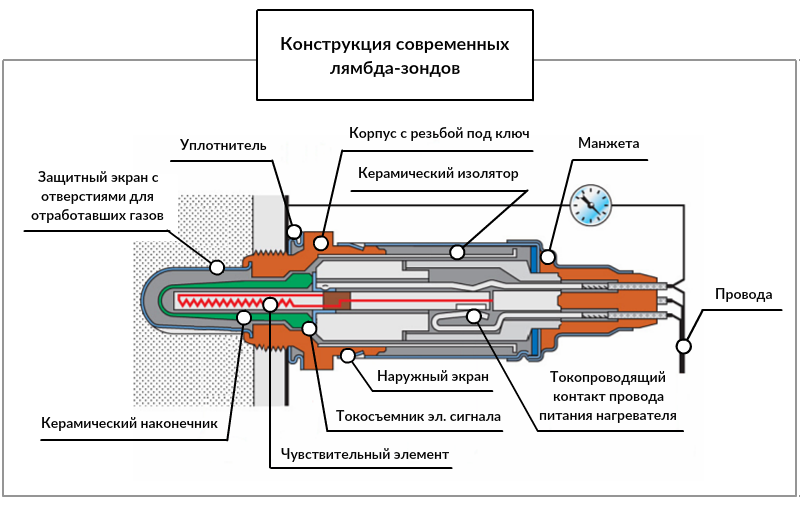

Кислородный датчик (лямбда-зонд) находится в выхлопной системе автомобиля. От сложности конструкции могут быть установлены один или два датчика, встречается и большее количество. Если лямбда-зонд  предусмотрен один, то он находится на выпускном коллекторе.

Лямбда-зонд представляет собой керамический элемент в металлическом корпусе, на который через провода подается напряжение. Керамика в зависимости от качественного состава газов в выхлопной системе подает сигнал на блок управления. Управление расходом топлива настраивается согласно показаниям датчика.

Отчего кислородный датчик может выйти из строя

Самое банальное, из-за чего может выйти из строя лямбда-зонд – это механические повреждения. Допустим, машина побывала в ДТП. Нередко в наших российских условиях виновато качество топлива. Ни для кого не секрет, что бензин на заправках в России нередко "бодяжат".

Плохое состояние двигателя влияет на работоспособность датчика. Неисправная поршневая группа выбрасывает моторное масло в выхлопную систему, тем самым забивая керамику у «лямбды».

К перегреву датчика приводит неправильно отрегулированное зажигание. Из-за того же зажигания в глушителе могут появиться хлопки. Сильные хлопки разрушают лямбда-зонд.

Выводит из строя кислородный датчик тосол и тормозная жидкость, которые попадают на керамический изолятор. Это может происходить из-за течи жидкостей в тормозной системе и системе охлаждения.

Основные признаки неисправностей лямбда-зонда

Понять, исправен кислородный датчик или нет, можно по некоторым характерным признакам. Хотя, причина неполадки может быть и другая, для точного определения дефекта нужна профессиональная диагностика.

Неисправный кислородный датчик может быть, если:

  • - автомобиль по дороге передвигается с рывками,
  • - увеличился расход топлива,
  • - машина "тупит", плохо едет и набирает скорость,
  • - мотор работает неустойчиво на холостом ходу,
  • - сразу после остановки заметен характерный треск в районе нахождения "лямбды",
  • - при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).

Если у датчика оборваны провода, то здесь нет сомнений - в таком состоянии он работать не будет. При наличии внешних повреждений можно сомневаться в работоспособности лямбда-зонд.

Еще контрольная лампа Chek Engine в салоне автомобиля сигнализирует о любых неполадках в электрике двигателя, но точно определить неисправность можно только с помощью компьютерной диагностики.

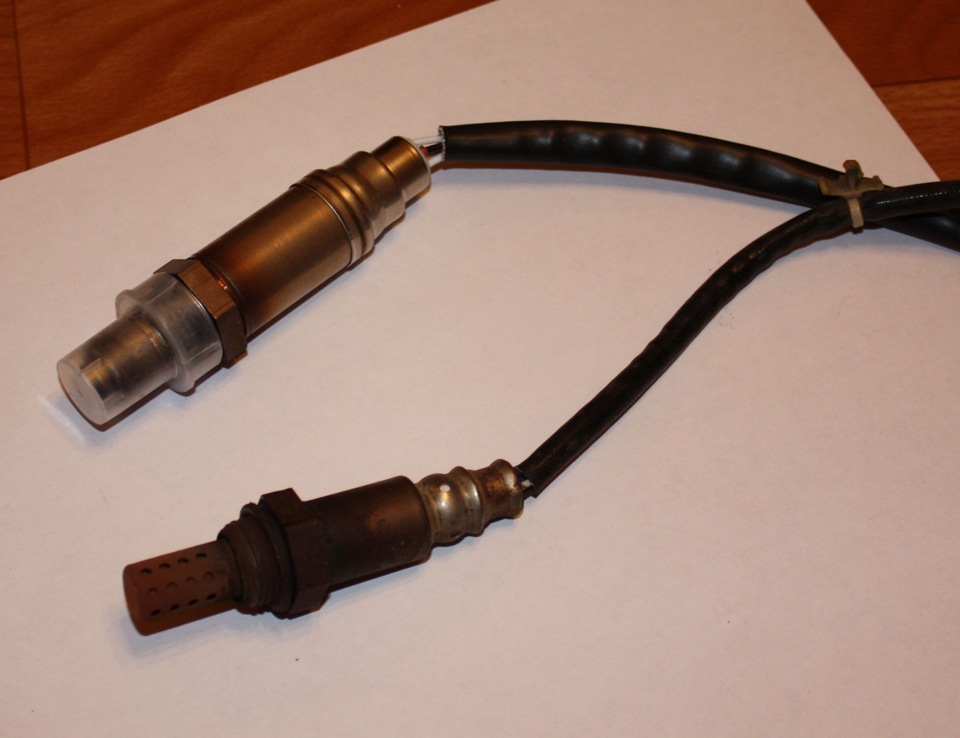

Замена кислородного датчика

Заменить лямбда-зонд на автомобиле очень просто, особенно, если датчик находится на выпускном коллекторе (к нему удобнее добраться). Лучше его менять на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик нередко "прикипает" к коллектору.

Для замены нужно:

  • - заглушить двигатель и выключить зажигание,
  • - отсоединить провода у разъема,
  • - гаечным ключом (иногда требуется торцевой ключ) открутить неисправный датчик,
  • - вкрутить на место новый датчик до упора до упора, но без лишних усилий,
  • - соединить провода на разъеме.

Вот и все, довольно элементарно. Теперь с новым датчиком не будет никаких проблем.


Признаки неисправности лямбда зонда на ВАЗ 2110, 2112, 2114, Лада ПРИОРА и другие авто

За нормальную работу топливной системы автомобиля во многом отвечает лямбда зонд, в связи в этим, каждый водитель обязан знать, какие бывают признаки неисправности этого устройства.

Поэтому следует более подробно рассмотреть все, что касается данного датчика кислорода.

Итак, постоянная борьба за экологию и снижение выбросов вредных веществ привела к тому, что на автомобилях начали применяться инжекторные системы питания, которые благодаря использованию специальных датчиков более точно следят за дозировкой топлива и воздуха, чем в карбюраторных авто.

Назначение датчика кислорода

Современные датчики, установленные в автомобиле, следят не только за топливом и воздухом, а еще и за выхлопными газами, а точнее, за наличием остаточного кислорода в них.

За этот параметр и отвечает лямбда зонд. Исходя из показаний данного датчика электронный блок корректирует количество подаваемых в цилиндры элементов топливной смеси.

Особенно без лямбда зонда не обойтись на авто, оснащенных каталитическими нейтрализаторами.

Данные устройства за счет химических реакций снижают количество вредных веществ в выхлопных газах, однако работают катализаторы в очень ограниченных условиях, нарушение которых приведет к быстрому выходу устройства из строя.

Так вот, чтобы условия для работы катализатора соблюдались, электронный блок управления должен очень точно дозировать воздух и топливо перед подачей в цилиндры, а делает он это исходя из количества остаточного кислорода, то есть из показаний лямбда зонда (датчика кислорода).

Немного о конструкции и принципе работы

Несмотря на то что данный датчик должен определять количество кислорода в выхлопных газах, устроен он не так уж и сложно и имеет малые габариты.

Основными рабочими элементами его являются два электрода – внешний и внутренний.

Чтобы обеспечить высокую чувствительность к молекулам кислорода, внешний электрод имеет напыление из платины.

Второй электрод является гальваническим элементом и выполнен из циркония.

Особенностью этого электрода является то, что рабочая температура, при которой он вступает в работу должна быть не менее 300 град.

Платина легко улавливает молекулы кислорода, при этом напряжение самого электрода меняется.

Разность напряжения между электродами электронный блок интерпретирует в процентные значения остатка кислорода.

Производятся два типа лямбда зондов, хотя внешне они не отличаются. Один из видов называется двухточечным – это сравнительно простой датчик, который способен только уловить отклонение количества кислорода от номинального значения.

Второй – широкополосные зонды, которые способны уже определить отклонение в процентном соотношении, что положительно сказывается на работе электронного блока, и как следствие самого двигателя.

Автомобили, оснащенные катализатором, укомплектовываются двумя лямбда зондами – один снимает показания до катализатора, а второй – после.

На основе результатов показаний электронный блок определяет работоспособность катализатора.

Это коротко об устройстве кислородного датчика и его принципе действия.

Признаки неисправности

Сейчас же рассмотрим сами неисправности кислородного датчика. В большинстве случаев о проблемах в работе лямбда зонда подскажет сам автомобиль.

Неработающий зонд скажется на:

  • динамике набора скорости;
  • неустойчивой работе силовой установке;
  • обороты мотора на холостом ходу будут сильно «плавать»;
  • потребление топлива значительно увеличится.

Если все это начало проявляться, то зачастую виной является лямбда зонд, и на него в первую очередь нужно обратить внимание.

Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером.

Также читайте как проверить как проверить лямбда зонд.

Основные неисправности.

Что же касается самих неисправностей этого датчика, то их условно можно подразделить на внешние и внутренние.

Внешние неисправности.

Их всего две – обрыв проводки, идущей к элементу (хотя данная неисправность и не касается самого датчика, но она влияет на его работоспособность), и сильный удар, приведший к повреждению корпуса и разрушению внутренних элементов его.

Обе эти неисправности зачастую происходят из-за агрессивной эксплуатации авто, к примеру, частая активная езда по бездорожью.

Внутренние неисправности.

Их несколько больше:

  • Нарушение герметичности корпуса датчика, приведший к проникновению воздуха или выхлопных газов внутрь лямбда зонда;
  • Значительное наслоение продуктов горения на рабочие поверхности датчика, из-за чего платина не способна уловить молекулы кислорода. Чаще всего происходит из-за использования топлива низкого качества;
  • Естественное старение датчика. Он работает в агрессивной среде, которая постепенно снижает работоспособность его вплоть до полного прекращения выполнения своих функций;
  • Воздействие очень высокой температуры может привести к перегреву датчика и нарушению его работоспособности. Чаще всего происходит из-за неисправности топливной системы или неквалифицированной доработки мотора.

Внешние неисправности, а также разгерметизация корпуса сказываются на работе мотора сразу же.

А вот внутренние неисправности оказывают свое воздействие на работоспособность силовой установки постепенно, по мере усугубления проблемы.

В некоторых ситуациях спасти ситуацию с лямбда зондом может его чистка, более подробней про это можно узнать здесь https://autotopik.ru/sovet/1112-kak-pochistit-lyambda-zond-v-domashnih-usloviyah.html.

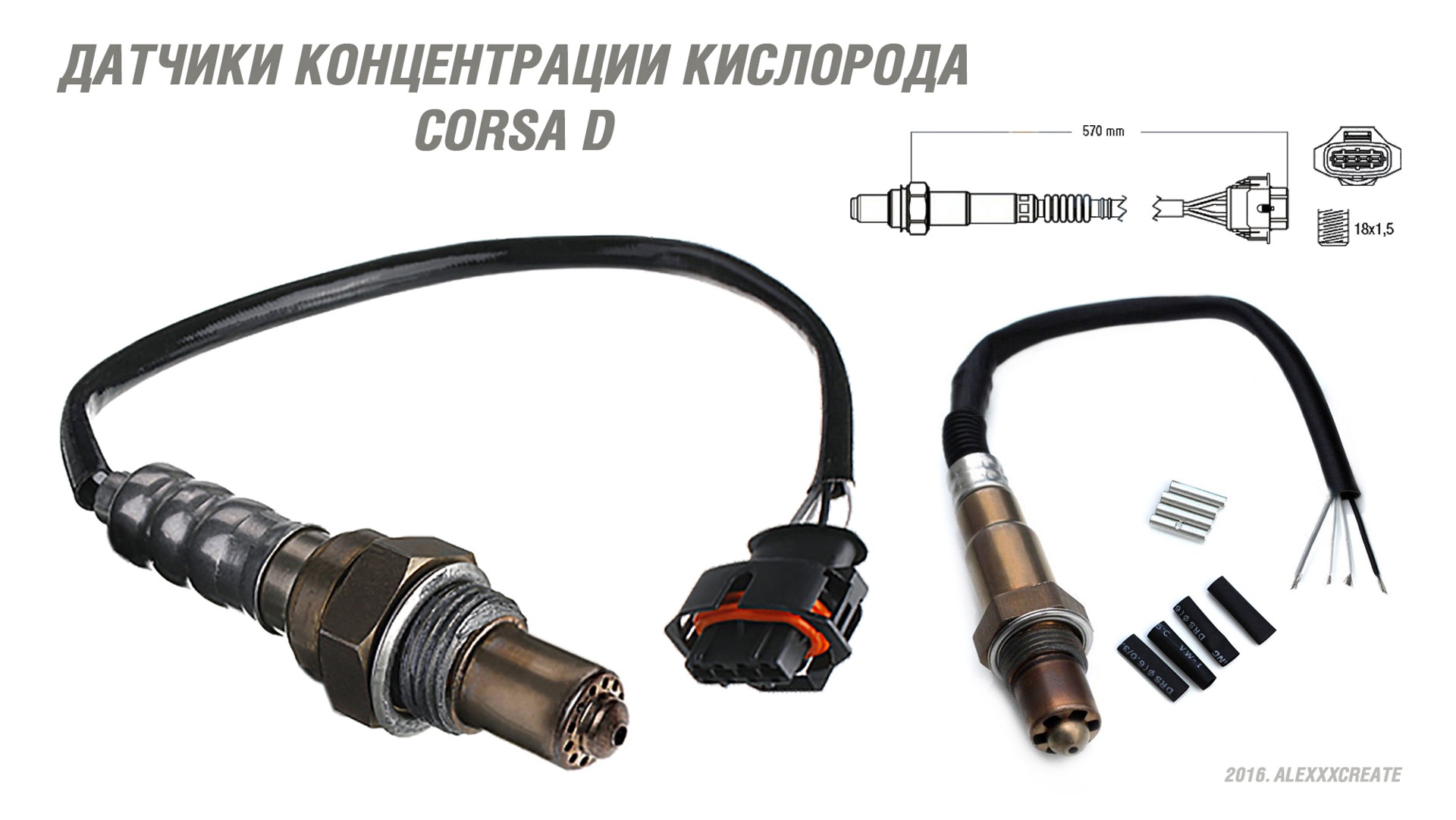

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Читайте также:

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

  • после останови двигателя из-под авто могут доноситься потрескивающие звуки;
  • выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

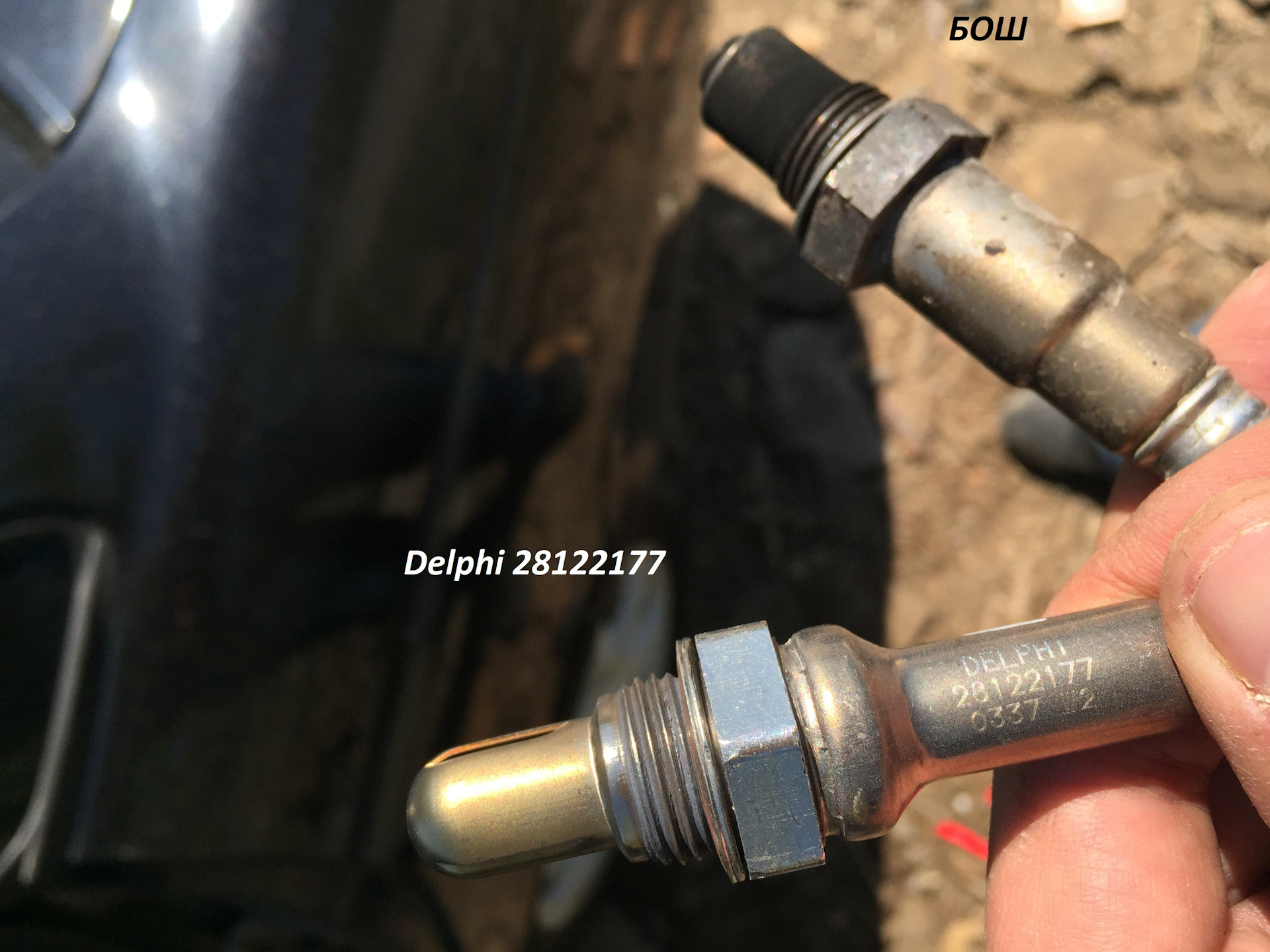

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус. Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Также читайте про признаки неисправности датчика массового расхода воздуха.

Итог

Чтобы не вовремя не столкнуться с неисправным лямбда зондом, требуется периодическая проверка его работоспособности.

Диагностика зонда должна производится на специальном оборудовании – осциллографе, но некоторые довольствуются и проверкой мультиметром.

Выйти этот датчик из строя может в любое время, однако стоит учитывать, что многие оригинальные устройства можно заменить и на неоригинальные, главное, чтобы характеристики их были идентичными.

При правильном подходе выявить неисправность лямбда зонда не так уж и сложно, да и в замене его ничего трудного нет.

голос

Рейтинг статьи

Кислородные датчики: подробное руководство - Denso

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) позволяют контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов.Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающую в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

B: Где находится датчик кислорода?
O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащен датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух - топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах.Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух - топливо» в смесях, поступающая в двигатель, передаваемый в ЭБУ быстроизменяющийся сигнал напряжения, меняется в соответствии с содержанием кислорода в смесях: слишком высокого (бедная смесь) или слишком низкого (богатая смесь). ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается.Когда смесь слишком бедная - увеличивается. Оптимальное соотношение «воздух - топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которого из нейтрализатора выходит уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили также кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряет содержание кислорода в выхлопных газах на выходе. Если кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов в кислороде перестает участвовать в реакции и выходит из него без изменений, что отражается на него.Когда сигналы одинаковыми, это будет указывать на выход из строя катализатора.


В: Какие бывают датчики?
О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух - топливо» и титановые датчики. Все они работают одни и те же функции, но используют при этом различные способы соотношения «воздух - разные исходящие сигналы для передачи результатов измерений».

Наибольшее использование получила технология на основе датчиков (как цилиндрического, так и плоского типов).Эти датчики могут определять только относительное соотношение: воздушное топливо выше коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начинает показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В результате возникают изменяющиеся условия, такие как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

Датчик соотношения «воздух - топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, как это соотношение отличается от коэффициента лямбда 1.00 и соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ улучшить количество впрыскиваемого топлива и коэффициент лямбда 1.00 практически мгновенно.

Датчики соотношения «воздух - топливо» (цилиндрические и плоские) впервые были разработаны DENSO для обеспечения соответствия строгим стандартам выбросов токсичных веществ. Эти датчики более чувствительны и эффективны по с циркониево-оксидными датчиками. Датчики соотношения «воздух - топливо» передают линейный электронный сигнал о точном использовании воздуха и топлива в смеси.На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух - топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, достигая стехиометрического соотношения и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух - топливо», минимизируют возможность недостаточного или избыточного количества топлива, уменьшают расход топлива, лучшую управляемость автомобиля.

Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчиком для работы не требуется атмосферный воздух. Таким образом, титановые датчики оптимальным решением для автомобилей, необходимо пересекать глубокий брод, например, полноприводные внедорожники, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока.С учетом данных, используемых в некоторых других системах, можно использовать другие типы датчиков.

В: Чем отличаются специальные и универсальные датчики?
O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.


B: Что произойдет, если выйдет из строя датчик кислорода?
O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о поступлении топлива и воздуха в смеси, поэтому он будет задавать количество топлива произвольно.Это может быть менее эффективному использованию топлива, как следствие, увеличение его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика длительностью сокращения.

Ассортимент кислородных датчиков

• 412 каталожных номеров покрывают 5394 применения, что соответствует 68% европейского автопарка.
• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух - топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.
• Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).
• Лазерная сварка и многоэтапный контроль гарантируют соответствие всем характеристикам характеристик оригинального оборудования, что позволяет обеспечить работу и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Эффективность использования топлива может уменьшить срок службы и эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 ° C загрязненное топливо выделяет вредные для датчика пары. Они включают работу датчика, образуя отложения или разрушая его электроды, что распространенной причиной выхода датчика из строя. DENSO предлагает решение проблемы: датчики с керамическим элементом DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.

зачем нужен и как проверить лямбда-зонд своими руками

Как работает датчик кислорода

Срок службы лямбда-зонда

Из-за чего выходит из строя лямбда-зонд

Признаки неисправности лямбда-зонда

Как проверить лямбда-зонд

Назначение лямбда-зонда (датчик кислорода) - передача информации о составе рабочей смеси с выпускного коллектора в ЭБУ. Качество сгорания топливно-воздушной смеси (ТВС) напрямую влияет на работу двигателя.

Корректная работа датчика кислорода помогает:

  • Повысить характеристики мотора благодаря определению близкого к идеалу пропорции впрыскиваемого топлива и воздуха.
  • Уменьшить выработку вредных газов (CO, CH, NOx), выбрасываемых в атмосферу и наладить экономичную работу автомобиля за счет правильно подобранного состава рабочей смеси.

На современные автомобили с инжекторным двигателем ставят один или несколько катализаторов и два и более датчика кислорода.Где стоит лямбда-зонд? Зависит от вида авто. Распространены системы с двумя устройствами, которые расположены до и после катализатора. Таким образом запасток кислорода в смеси до попадания газов в устройство. В автомобилях с одним зондом - установлен спереди, на выпускном коллекторе.

Как работает датчик кислорода

ЭБУ отмеряет количество потребляемого топлива с помощью форсунок, задаваемый объем на определенный момент. Зонд обеспечивает обратную связь, что позволяет точно определит пропорции бензина, дизеля или газа.ЭБУ запрашивает информацию один раз в 0,5 секунды на холостом ходу. На повышенных оборотах частота запросов пропорционально увеличивается. Анализируя данные, блок управления корректирует состав ТВС, что её беднее или богаче. Поддержание оптимальной ТВС - назначение лямбда-зондов. Идеальным источником воздуха и топлива считаются пропорции 14,7: 1 (бензин), 15,5: 1 (газ) и 14,6: 1 (дизель).

Виды принципа датчиков кислорода по устройству конструкции и работы:

  • Двухточечный, узкополосный (простой).Работает на измерении количества кислорода в выхлопных газах. Чем беднее ТВС, тем ниже напряжение, богаче - выше.
  • Широкополосный. Генерирует сигнал более широкого диапазона для точной оценки пропорции в ТВС.

Срок службы лямбда-зонда

Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное с низким содержанием примесей и тяжелых металлов. Самодиагностика определить неисправность достаточно сложно, установить причину - практически. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.

Из-за чего выходит из строя лямбда-зонд

  • Механическое повреждение.Сильный удар в результате аварии, наезда на бордюр или езду по бездорожью отрицательно влияет на состояние зонда;
  • Некорректная работа двигателя и неисправности системы зажигания приводят к перегреву кислородного датчика и поломке;
  • Засорение системы. Основная причина неисправности лямбда-зонда будут продукты сгорания некачественного топлива. Чем больше тяжелых, тем скорее он забьется;
  • Поломка в поршневой группе. Неисправные поршень, поршневой палец и шатун пропускают масло в выхлопную систему, которое забивает зонд;
  • Попадание жидкости. Загрязнение любого вида сократит срок работы зонда;
  • Замыкание в проводке;
  • Слишком богатая или бедная топливно-воздушная смесь;
  • Разгерметизация выпускной системы пропускает воздух и отработавшие газы, что выводит лямбда-зонд из строя;
  • Пропуски зажигания;
  • Присадки и «улучшайзеры» топлива;
  • Естественный экспорт. В условиях некачественного топлива средний срок службы датчика составляет 40–70 тыс. км.

Выход из строя лямбда-зонда происходит постепенно.Последствия неисправного датчика кислорода выливаются в аварийный режим управления двигателем. Так производители уберегают машину от серьезных поломок, а водителя от аварийных ситуаций.

Неисправность лямбда-зонда предотвращается регулярной профилактикой и диагностикой, выявляет поломки на начальных стадиях. Если кислородный датчик вышел из строя, читайте о способах его отключения.

Признаки неисправности лямбда-зонда

  • Повышается уровень токсичности газов. Определить токсичность можно с помощью диагностики. Внешне запах никак не диагностируется, даже выхлопа практически не изменится.
  • Увеличивается расход топлива. Каждый автомобилист следит за наполнением бака, старается найти свою крейсерскую скорость, когда расход минимальный. Поэтому увеличившееся потребление топлива заметит сразу. В зависимости от серьезности неисправности лямбда-зонда, он вырастает на 1–4 литра. Повышенный расход, конечно, способен вызвать не только неисправный датчик кислорода.
  • Выдаются ошибки кислородного датчика (P0131, P0135, P0141 и другие), загорается «Check Engine». Обычно чек появляется при неисправности зондов или катализатора. Диагностика установит точную причину.
  • Перегревается катализатор. Неисправные лямбда-зонды неправильные сигналы в ЭБУ, что может привести к некорректной работе катализатора, его перегреву до раскаленного состояния, и последующего выхода из строя.
  • Появляется дерганье и нехарактерные хлопки в двигателе. Лямбда-зонды перестают генерировать правильный сигнал, из-за чего дестабилизируется работа оборотов холостого хода. Обороты колеблются в широком диапазоне, что приводит к ухудшению качества топливной смеси.
  • Ухудшаются динамические характеристики автомобиля, теряется мощность, тяга. Появляются признаки в запущенных ситуациях. Неисправные датчики также перестают работать на непрогретом двигателе, а машина выполняет сигнализирует о неполадках в системе.

Если вас беспокоит один из этих признаков, обратитесь к специалисту.С помощью диагностического оборудования он определит точную область поломки и поможет в исправлении.

Как проверить лямбда-зонд

Итак, автомобиль едет рывками, повысился расход топлива, загорелся «Check Engine». Признаки не характерны только для поломки лямбды, поэтому нужна полная диагностика систем. Но если вы уверены, что дело в нем, рассказываем, как проверить датчик своими руками.

Проверять кислородные датчики рекомендуют через замеры значений напряжения. Подобную проверку лямбда-зонда мультиметром, тестером и омметром можно проверить в собственном гараже.

Порядок действий следующий:

  1. Прогрейте двигатель до рабочей температуры. Непрогретый лямбда-зонд не заработает.
  2. Снимите и осмотрите зонд и проводку на предмет механических повреждений и загрязнений. Если он погнут, поцарапан или покрыт наростом сажи, свинцовым налетом, белым или серым нагаром, меняйте.
  3. Проверьте работоспособность лямбда-зонда омметром.Часто причина неисправности кроется в поломке спирали подогрева или проводов к нему. Как его «прозвонить»? Присоедините омметр между проводами нагревателя, предварительные отсоединенные от колодки. При исправной работе сигнальной цепи на разных автомобилях различных типов от 2 до 10 Ом иируется от 1 ком до 10 мОм в цепи подогрева. Если его нет совсем, в проводке обрыв.
  4. Протестируйте сигнал зонда с помощью мотор-тестера, стрелочного вольтметра или осциллографа. Подсоедините тестер между проводом массы и сигнальным, поднимите обороты до 3 000 Нм, засеките время и следите за показаниями. Они должны изменяться от 0,1 до 0,9 вольт. Рекомендуем заменить датчик, если диапазон изменений меньше или за 10 секунд сменилось меньше 9–10 показаний. Причина может быть в «усталости» и медленном отклике системы.
  5. Проверьте исправность лямбда-зонд через опорное напряжение. Заведите машину, измерьте напр��жение между массой и сигнальным проводом. Если показатели отличаются от 0,45 вольт больше, чем на 0,2, датчик или датчик цепи в цепи, ведущие к нему, неисправны.

Если нет приборов для проверки работоспособности лямбда-зонда, обратитесь к специалистам.Они проведут полную диагностику и точно назовут причину неисправности за меньшие деньги и время, которые вы проведут через устройства и выявят неисправности самостоятельно.

Видеоинструкция:

Рекомендуем посмотреть

Датчик кислорода для автомобиля (что это такое)

Датчик кислорода нужен, чтобы регулировать смесь топлива и воздуха, идущую в двигатель. Он обеспечивает максимальную мощность и меньший расход топлива.Поговорим для чего нужен датчик кислорода в машине и принцип его работы.

Для чего нужен

В отработавших газах бензинового двигателя можно найти немало разнообразных токсичных компонентов, но верховодит традиционная триада:
  • СО - окись углерода, угарный газ;
  • СН - несгоревшие углеводороды;
  • NOх - окислы азота.

Инженеры противопоставили этой опасной троице очень важное устройство, входящее в систему выпуска, - каталитический нейтрализатор отработавших газов.Иначе говоря, газы, пройдя через это устройство, агрессивно-токсичные превращаются в сравнительно безопасные, нейтральные.


Чтобы нейтрализатор мог эффективно «облагораживать» поступающие в него газы, содержание каждого компонента в них в довольно узкие рамки, соответствующие сгора в цилиндрах стехиометрической рабочей смеси топлива и воздуха. Напомним, что ее состав характеризуется так называемым коэффициентом избытка воздуха a.

Если a больше 1,0 - смесь обедненная, бедная и т.д. И наоборот - смесь с a меньше 1,0 - обогащенная, богатая и т.д. Если воздуха ровно столько, сколько требуется для полного сгорания топлива, смесь называют стехиометрической - это область значений вблизи 1,0.

Зависимость эффективности нейтрализатора от рабочей смеси в цилиндрах двигателя. Чтобы эффективность была не ниже 80%, колебания состава относительно оптимального не включают 1%.

Как обеспечить высокую точность и одновременно стабильность? Цель была достигнута путем создания электронной системы автоматического регулирования с датчиком кислорода в отработавших газах - по-другому, лямбда-зондом.Этот датчик - важнейший элемент обратной связи в системе впрыска, позволяющий поддерживать стехиометрический состав на установившихся режимах работы двигателя с точностью до ± 1%. На современных авто можно увидеть датчики двух типов. К первому отнесем датчики на основе диоксида циркония (циркониевые), ко второму - на основе оксида титана (титановые). Принцип работы один, разница только в конструкции. Измерительный элемент датчика кислорода имеет напыление благородного металла - платины с внутренней и внешней сторон.Внутри - «твердый электролит» (керамика). Работает по принципу гальванического элемента с твердым электролитом: по достижению температуры 300–350 ° С керамика начинает проводить ионы кислорода.

Полезно помнить, что это минимально возможная температура функционирования измерительного элемента, как при работе датчика температуры около 600 ° С. Ограничена и максимальная рабочая температура - около 900–1000 ° С в зависимости от типа датчика, перегрев грозит его повреждением.

Принцип работы

При работе двигателя кислород внутри выпускной системы и снаружи ее, в окружающей среде, совершенно разная.Вот эта и заставляет ионы кислорода двигаться в твердом электролите, в результате чего на электродах измерительного элемента появляется разность потенциалов - сигнал датчика кислорода.

Зависимость выходного сигнала зонда от температуры. Зона ниже 300 ° С - нерабочая: 1 - реакция на богатые смеси; 2 - реакция на бедные смеси.

Как видите, реакции на богатые и бедные смеси различаются очень сильно, но при падении температуры ниже 300 ° С разница постепенно уменьшается - эта зона уже нерабочая.Датчик после пуска двигателя быстрей прогревался, его размещают возможно ближе к мотору, но все же с учетом ограничений по максимальной температуре. Особенно «критична» длительная езда с полной мощностью двигателя.

Современные датчики кислорода - с электроподогревом, которым управляет электронный блок управления двигателем, меняя ток нагревателя. Соответственно, он контролирует и исправляет цепь нагревателя, что очень важно.

Кислородный датчик: признаки неисправности

Как проверить лямбда зонд - способы проверки

Первым признаком работы двигателя стал некорректный режим работы двигателя.Это объясняется тем, что из-за поломки датчика в камере сгорания поступает некачественная топливная смесь, причем в неконтролируемых объемах. Отремонтировать лямбда зонд своими руками возможно не во всех случаях, но в стремлении сэкономить, многим автовладельцам удается продлить жизнь датчика на некоторое время.

Основные причины поломки лямбда зонда:

  • трещина в корпусе и его разгерметизация;
  • попадание внутрь датчика воздуха извне и газов выхлопной системы;
  • неправильно настроенная система зажигания;
  • естественный износ;
  • механическое повреждение, например, при ДТП или некорректной эксплуатации авто;
  • проблемы с бесперебойным питанием датчика.

Лямбда зонд, как правило, выходит из строя постепенно (кроме случаев с ДТП на дороге и механическими повреждениями корпуса датчика). Поэтому многие владельцы автомашин не могут сразу определить, что случилось с двигателем и на что нужно обратить внимание. К тому же, если понадобится программное отключение лямбда зонда, без вмешательства специалистов эта процедура невозможна.

Этапы выхода из строя датчика

На начальной стадии поломки , лямбда зонд периодически перестает выдавать устойчивый сигнал управляющему устройству, инструкции чего обороты двигателя в определенных режимах его работы начинают «плавать».

При этом возникают проблемы:

  • увеличение расхода топлива;
  • постоянные рывки при старте и передвижении авто на непрогретом моторе;
  • слышны хлопки в двигателе;
  • загорается сигнальная лампа на панели приборов.

Этой проблемы в дальнейшем можно избежать, если установить эмулятор лямбда зонда и выполнить настройку работы выхлопной системы.

Вторая стадия выхода из строя датчика проявляется значительным падением мощности двигателя и его перегрев, а также медленная реакция при нажатии на педаль акселератора.

Действия при обнаружении некорректной работы лямбда зонда

Если вышеописанные симптомы начинают повторяться с завидной эффективностью, то можно провести диагностику работы выхлопной системы и, при необходимости, заменить лямбда зонд. Стоит отметить, что не следует слишком затягивать время с этой проблемой - некорректная работа датчика негативно влияет на работу двигателя, а он в ремонте, как известно, гораздо дороже.

Датчик кислорода, признаки неисправности лямбда зонда

Датчик кислорода, признаки неисправности которого известны большинству опытных автовладельцев, играет важную роль в функционировании автомашины. При всей своей незаметности и малоразмерности, этот регулятор корректирует топливную смесь, тем самым, оказывая помощь силовой установке.

Двигатель автомобиля, получающий хорошо смешанную воздушно-топливную смесь, работает максимально эффективно. К сожалению, датчик регулятор или лямбда зонд, как его еще называют, имеет свойство портиться.

Причины нарушения работы и явные признаки

Как правило, к нарушению функционирования датчика вызывают следующие причины:

  • На датчик попадает какая-нибудь агрессивная жидкость, например антифриз или жидкость тормозная.
  • Проблемы могут начаться, если в процессе очистки корпуса владелец использует химически активные средства.
  • Если в горючем автомобиля содержится большое количество свинцовых соединений.
  • В случае значительного перегрева регулятора, что происходит либо из-за применения топлива низкого качества, либо из-за засорения фильтра.

О неисправностях регулятора можно судить по явным признакам внешнего характера. Заметить это легко. Достаточно обратить внимание на следующие моменты:

  1. Резко увеличилось потребление горючего.
  2. Автомобиль дергается с места рывками, даже при прогретом двигателе.
  3. Цвет и запах выхлопных газов изменился.
  4. Нарушена работа катализатора.

Безусловно, на датчик оказывает негативное воздействие и общие условия эксплуатации.Может быть повреждена электрическая проводка или сам регулятор, если невнимательно относиться к стандартным правилам эксплуатации автомобиля.

Ступени

В свою очередь, эксперты видят два основных этапа работы датчика.

На первой стадии неисправности датчика налицо увеличения времени реакции двигателя на усилие педали газа. Силовой агрегат реагирует вяло, при нажатии на акселератор начинает мигать «чек», педаль опускается - мигание прекращается.На этой стадии неисправности водитель замечает ухудшение тяги, динамики разгона и повышение расхода горючего (пока незначительно). Как правило, данный этап неисправности регулятора может длиться около года.

Второй этап - это уже намного печальнее. Большинство автовладельцев на этой стадии задумываются над тем, а зачем собственно этот датчик кислорода нужен. Полностью исчезает нормальный разгон, автомобиль «тупит» даже на абсолютно ровной дороге. Еще одной отличительной чертой второй стадии можно назвать снижение оборотов силового агрегата, даже при вдании акселератора в пол.Во впускном коллекторе при этом могут быть слышны хлопки.

Для полной уверенности рекомендованной автомашину «на холодную». Если датчик кислорода неисправен по второй шкале тяжести, автомобиль проработает идеально только первые несколько минут. Когда же прибор начинает функционировать, отправляя сигналы ЭБУ, сразу возникнут проблемы.

Проверка регулятора

Если имеются подозрения на неисправность регулятора, рекомендуется начать с оценки его внешнего состояния.В большинстве случаев, если датчик неисправен, он покрывается слоем грязи или сажи. Нормальный внешний вид датчика, как правило, свидетельствует о нормальной его работе, но проверка стоит продолжить.

  • Регулятор следует отключить от колодки.
  • Затем подключить его к вольтметру, имеющему достаточно высокий класс точности.

Примечание. Схема подключения регулятора к вольтметру должна основываться согласно его распиновке: черный провод датчика отвечает за сигнал (идет на контроллер), белые провода соответствуют за подогрев, серый - заземление.

Проверка показаний вольтметра - это диагностика по динамике работы силовой установки автомобиля. К примеру, если задействован крейсерский режим (2500 об / мин), при снятой вакуумной трубке нормально работающий регулятор должен выдавать 0,9 В (чуть больше или меньше). Если же показания датчика ниже 0,3 В, то прибор точно неисправен.

Проверка датчика может иметь и другой режим. Можно сымитировать самым полезным подсос воздуха, тем, обеднив воздушно-топливную смесь. В этом случае показания регулятора должны быть равны меньше 0,2 В.

Еще один режим проверки с промежуточным положением мотора. Другими словами, если обороты силовой установки в пределах 1500 об / мин, регулятор должен показывать значение 0,5 В.

В случае доказательства неисправности датчика, его следует демонтировать и заменить. И здесь надо придерживаться определенных правил.

  1. Лучше менять регулятор на поработавшем автомобиле, так сказать, «на горячую». Это дает больше шансов не сорвать резьбу.
  2. Рекомендуется также немного поднять разъем нового регулятора, тем самым, обезопасив прибор от воздействия грязи и влаги.
  3. И наконец, корпус датчика эксперты советуют обрабатывать «графиткой», даже при наличии заводской смазки.

Датчик кислорода имеется практически у всех современных автомашин. Располагаться прибор может по-разному. На некоторых автомобилях он находится вблизи катализатора, на других - в выпускном коллекторе.

Что делать, если неисправный датчик застал в дороге

Если неисправность датчика застала в дороге или нужно куда-то срочно ехать, а проблемы с зондом не решены, что можно сделать? Решение до простоты гениальное - нужно просто отключить зонд.Безусловно, мигание «чека» никуда не исчезнет до остановки мотора, да и динамики, в принципе, нормальная не будет. Зато можно легко доехать до автосервиса, пусть и без удобств.

Устанавливать нужно зонд, который рекомендован конкретным автопроизводителем. Поставив какой-то «левый» прибор, пусть и в целях экономии, можно подвергнуть двигатель непосильным нагрузкам и проблемам. Несомненно, ремонт двигателя обойдется в гораздо большую сумму, чем покупка качественного датчика кислорода.

Замена регулятора

Замена кислородного датчика на отечественных автомобилях не вызывает, как правило, особых сложностей. Единственная трудность может заключаться в закипании зонда, после чего он практически не поддается механическому воздействию. Но и для таких случаев имеется эффективная и пошаговая инструкция. Она приведена ниже.

  • Автомашина поднимается на эстакаду.
  • Снимается защита силового агрегата.
  • Капот открывается, начинается работа с проводами зонда.Проводку от кислородного датчика можно найти на шлангах СО (систем охлаждения). Они бывают зафиксированы хомутами.
  • Пластиковый хомут, объемий проводку, разрезается;
  • Датчик откручивается ключом на «22».

Если прибор не снимается - налицо закипание датчика. Действуем по следующей схеме. Регулятор обрызгиваем составом WD-40, немного ждем и заново пробуем снять. Если опять не получается, запускаем мотор и систему, поливаем регулятор водой и пробуем опять.Если не помогает, придется нагреть датчик напрямую паяльником, постучать молотком по нему (не сильно) и открутить.

Устанавливается регулятор в обратном порядке снятию. Нужно не забыть подключить шланг и зафиксировать проводку к разъему.

Зная признаки неисправности лямбда зонда, можно вовремя среагировать на это и заменить его. Нормально функционирующий датчик, это качественная и беспроблемная работа двигателя. Этого автомобилист забывать не должен никогда.

А в случае неисправности лямбда-зонд - Автоцентр.ua

Лямбда-зонд - один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создать проблемы. Как их избежать?

Лямбда-зонд - один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, точнее - остаточный кислород (О2) в отработавших газах (другое название - датчик кислорода). Назначение датчика - предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1 ± 0,01).Обеспечить такое точное регулирование состава топливно-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда, состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенное топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества потенциометра может не хватить. В автомобилех с двумя лямбда-зондами в случае отказа второго датчика нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует - в случае поломки они подлежат замене.Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнение, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки.Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема використовуйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400 ° С. Только в таких условиях циркониевый электролит приобретение, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Измеренное сопротивление сопротивления датчика (при отсоединенном штекере), составляющее при температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подключенном разъеме зонда оно должно составлять не менее 10,5 В.Если это значение ниже, необходимо проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа

Мнение

Вадим Долгий
Технический консультант компании «Роберт Бош Лтд. »

При выходе лямбда-зонда возникает вопрос, где купить новый.Это не проблема, так как созданные универсальные лямбда-зонды для установки на любой автомобиль. Они отличаются от «обычных» только способом подключения. Для универсального лямбда-зонда компания Bosch разработала специальный переходник, который подключается к штатной проводке штекера старого зонда. Переходник обеспечивает точный и устойчивый сигнал, водонепроницаемость, не подвержен влиянию перепадов температур и вибрации, обеспечивает поступление чистого воздуха на измерительный элемент.

Юрий Дацык
Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl + Enter .

Лямбда зонд (датчик кислорода) признаки неисправности

В процессе эксплуатации автомобиля представлены различные неисправности в топливной системе. Определить неисправность можно, обращая внимание на поведение машины в дорожных условиях.Но сначала нужно разобраться, какие типы топливных систем бывают, из каких узлов и деталей.

Виды топливных систем

Существуют дизельные и бензиновые двигатели. Они работают на разном топливе, соответственно у них разные топливные системы.

У дизельных двигателей топливо из бака через трубки топливоподкачивающим насосом подается на ТНВД (топливный насос высокого давления), от ТНВД на форсунки. С форсунок топливо непосредственно поступает в цилиндр через впускной коллектор двигателя.

В бензиновых двигателях такого давления нет - для горения бензина не нужна такая высокая степень сжатия. Топливные системы бензиновых двигателей различаются по типу. Бывает система распределенного впрыска (инжектор), система одноточечного впрыска (моновпрыск) и карбюратор. Карбюраторные двигатели последнее время уже не выпускаются и доживают свои последние дни.

Детали топливной системы

Независимо от типа двигателя, любая топливная система состоит из топливного насоса, топливных трубок и устройства, подающего топливо во впускной коллектор. Таким образом почти всегда является форсунка, в карбюраторных двигателях эту роль карбюратор.

В двигателях применяются датчики, которые влияют на качество горючей смеси и на расход топлива. В составе инжектора и моновпрыска есть регулятор холостого хода и датчик положения дроссельной заслонки. Датчик расхода воздуха присутствует в инжекторах и современных дизельных системах. Кислородный датчик (лямбда-зонд) последние годы ставится практически на все типы двигателей.

Устройство и принцип действия кислородного датчика

Кислородный датчик (лямбда-зонд) находится в выхлопной системе автомобиля. От сложности конструкции могут быть установлены один или два датчика, встречается и большее количество. Если лямбда-зонд предусмотрен один, то он находится на выпускном коллекторе.

Лямбда-зонд представляет собой керамический элемент в металлическом корпусе, на который через провода подают напряжение. Керамика в зависимости от качественного состава газов в выхлопной системе подает сигнал на блок управления. Управление расходом топлива настраивается согласно показаниям датчика.

Отчего кислородный датчик может выйти из строя

Самое банальное, из-за чего может выйти из строя лямбда-зонд - это механические повреждения. Допустим, машина побывала в ДТП. Нередко в наших российских условиях виновато качество топлива. Ни для кого не секрет, что бензин на заправках в России нередко "бодяжат".

Плохое состояние двигателя влияет на работоспособность датчика.Неисправная поршневая группа выбрасывает моторное масло в выхлопную систему, тем самым забивая керамику у «лямбды».

К перегреву датчика приводит неправильно отрегулированное зажигание. Из-за того же зажигания в глушителе могут появиться хлопки. Сильные хлопки разрушают лямбда-зонд.

Выводит из строя кислородный датчик тосол и тормозная жидкость, которые попадают на керамический изолятор. Это может происходить из-за течи жидкостей в тормозной системе и системе охлаждения.

Основные признаки неисправностей лямбда-зонда

Понять, кислородный датчик или нет, можно по некоторым характерным признакам. Хотя, причина неполадки может быть и другая, для точного определения дефекта нужна профессиональная диагностика.

Неисправный кислородный датчик может быть, если:

  • - автомобиль по дороге передвигается с рывками,
  • - увеличился расход топлива,
  • - машина "тупит", плохо едет и набирает скорость,
  • - мотор работает неустойчиво на холостом ходу,
  • - сразу после остановки заметен характерный треск в районе нахождения "лямбды",
  • - при внешнем осмотре датчика нагрелся до раскаленного состояния (покраснел).

Если у датчика оборваны провода, то здесь нет сомнений - в таком состоянии он работать не будет. При наличии внешних повреждений можно сомневаться в работоспособности лямбда-зонд.

Еще контрольная лампа Chek Engine в салоне автомобиля сигнализирует о любых неполадках в электрике двигателя, но точно определить неисправность можно только с помощью компьютерной диагностики.

Замена кислородного датчика

Заменить лямбда-зонд на автомобиле очень просто, особенно, если датчик находится на выпускном коллекторе (к нему удобнее добраться). Лучше его менять на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик нередко "прикипает" к коллектору.

Для нужно замены:

  • - заглушить двигатель и выключить зажигание,
  • - отсоединить провода у разъема,
  • - гаечным ключом (иногда требуется торцевой ключ) открутить неисправный датчик,
  • - вкрутить на место новый датчик до упора до упора, но без лишних усилий,
  • - соединить провода на разъеме.

Вот и все, довольно элементарно. Теперь с новым датчиком не будет никаких проблем.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
