# 2101-8101094
Корпус вентилятора

$ 19,45

# 2101-8101134

# 2101-8101130

# 2103-8101094
Корпус вентилятора

# 13274001
Винт M5x12

# 21032-8101094
Корпус вентилятора

# 2101-8101110
Пряжка

# 14195076
Шайба 4 пружинная

# 2101-8101136
Крепление двигателя

# 2105-8101081
Резистор

# 2101-8101081
Резистор

# 2101-8101081-10
Резистор

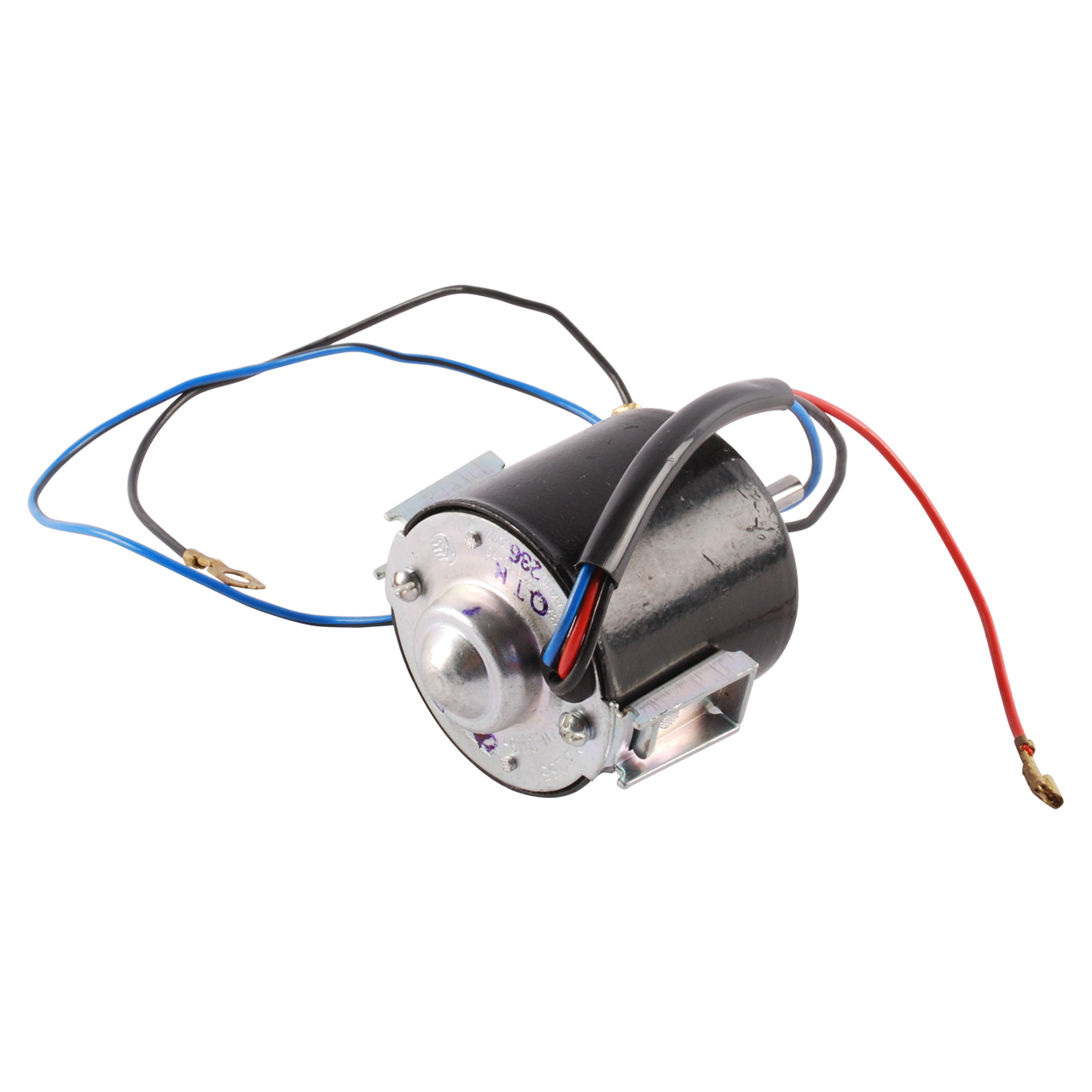

# 2101-8101080-01
Электродвигатель отопителя

# 12605270
5 шайба стопорная

Описание и установка отопителя «Альянс» на автомобиль ВАЗ.

Даже в теплый период года не стоит забывать о предстоящей эксплуатации автомобиля зимой. В условиях сурового времени года установка подогревателя двигателя 220В станет надежным и простым способом подготовить машину к холодному пуску.

Назначение и основные отличия

Пусковой подогреватель двигателя предназначен для сохранения заданной температуры охлаждающей жидкости на определенном уровне.Например, температура 40 ° C обеспечит в цилиндре необходимые условия для быстрого запуска мотора независимо от внешних условий.

Конструктивный электронагреватель представляет собой доступную конструкцию по сравнению с автономными устройствами запуска двигателя. Обычный ТЭН с приставкой «Электро» — это ТЭН с размещением в корпусе блока питания питающих проводов.
Среди достоинств такого устройства можно выделить:

1. Простая конструкция, монтаж произведет самостоятельно.
2. Невысокая стоимость, что обусловлено особенностями конструкции.
3. Возможность более поздних обновлений. При необходимости для легковых автомобилей вы сможете добавить таймер, датчик предохранителя и другие дополнительные устройства.

Перед тем, как перейти на установку подогревателя двигателя от стационарной сети 220В, ознакомьтесь с конструктивными особенностями. В основе конструкции — вольфрамовая нагревательная спираль с размещением в блоке цилиндров. В зависимости от мощности небольшое количество антифриза можно нагреть относительно быстро.

Главный недостаток — высокое энергопотребление. Всего за одну ночь отдельные модели потребляют до 10 кВт электроэнергии. Именно поэтому прогрессивные образцы оснащены датчиками для периодического отключения устройства от сети.

Стоит отметить, что тип двигателя не влияет на работу устройства. Бензиновый или дизельный двигатель на УАЗе, устанавливается устройство аналогично. Здесь разница не так велика, как соответствие размера шин и дисков для внедорожников.При определенном навыке и соблюдении мер безопасности собрать предпусковой подогреватель двигателя своими руками несложно. Во избежание неудачных экспериментов рассмотрим на примере оригинального автомобильного отопителя на 220 В.

Пример самодельного обогревателя

Принцип работы отопителя основан на свободной циркуляции теплоносителя в замкнутом контуре системы охлаждения. Устройство для нагрева жидкости встроено в радиаторы параллельно. Ускоренная циркуляция жидкости обеспечит дополнительный насос, где естественной скорости движения жидкости будет недостаточно.

Для того, чтобы самостоятельно изготовить электронагреватель двигателя вам потребуется:

1. Отрезок трубы. С одного конца требуется отверстие для установки нагревательного загара. На разных участках трубы подготовлены отверстия для установки арматуры.
2. Electric TEN .. Мощность выбирается исходя из размера двигателя и мощности системы смазки — от 400Вт до 2кВт.
3. Две штуцера с учетом диаметров патрубков системы охлаждения.
4. Кусок кабеля и вилка Для подключения Tan к сети 220V.

Для собранной конструкции необходимо обеспечить установку под тент. Это обеспечит возможность движения антифриза. Дополнительно перед установкой ТЭНа обеспечивает его теплоизоляцию.

Примеры промышленных устройств

Налажено серийное производство подогревателей двигателя 220В как для отечественных моделей, так и для установки на любой автомобиль.Для установки на модель ВАЗ подойдут предочистители следующих моделей:

1. Аппарат «Шторка». Модель предназначена для установки на автомобиль Волжского автозавода с учетом размера форсунок. Стоимость не превышает 1,3 тысячи рублей.
2. Товар «Старт Мини». Он имеет простую конструкцию с созданием естественной циркуляции термофона в контуре. Стоимость — около 1000 руб. Имеет несколько модификаций для установки на разные моторы.
Модели типа
3. Start — М1 / М2, «Сибирь-Мальсо» обеспечивают подогрев двигателя для отечественных моделей. Ценовой диапазон от 1000 до 1800 руб.

Среди моделей нового поколения выделяются обогреватели «Северс-М», оснащенные аварийным выключателем, адаптированные к некоторым популярным моделям зарубежных производителей.

При необходимости выбрать предпусковой подогреватель двигателя 220В, стоит обратить внимание на продукцию горячего старта из США. Можно будет найти модели самой разной степени сложности:

1. линия TPS.Имеется широкий ассортимент вертикальных моделей в зависимости от диаметра сопла на термостате или изготавливаются со встроенным термостатом. Отличается компактностью и ремонтопригодностью.
2. Линия приборов типа CB, SB, Cl, WL, EE. Он отличается горизонтальной компоновкой, мощностью от 1,5 до 5 кВт и предназначен для установки с двигателями от 2,0 л до 10,0 л.
3. Модель горячего течения. При необходимости поставить эффективный утеплитель с ПОМПА, стоит обратить внимание на устройства этой группы. Мощность образцов находится в диапазоне от 1 до 144 кВт.

В последнее время установка предпускового подогревателя двигателя стала возможной на моделях китайских производителей. При этом часто такие изделия оснащаются специальными розетками. Кто устанавливал бюджетные модели, знает, что главное неудобство обогревателей 220В — необходимость открывать вытяжку каждый раз при каждом подключении. Именно поэтому часто выбор делается в пользу автономного отопителя. Поэтому удаленная розетка — существенное преимущество некоторых моделей.

Порядок установки ТЭН 220 В

Самым простым решением установки отопителя является обращение в СТО. Стоимость работ в этом случае не превысит 1,5 тысячи рублей. Однако на практике самостоятельная установка не является более сложной задачей, чем запуск двухтактного двигателя.

В целом алгоритм работы установки подогрева двигателя для легковых автомобилей выглядит так:

1. Слив антифриза. Весь объем не нужен — порядка 2 литров сливается со сборником в отдельную емкость.
2. Гибкие трубы отсоединяются на месте установки.
3. Обогреватель устанавливается с подключением к замкнутому контуру, с соблюдением конструктивных особенностей.
4. Конечная сборка. На сцене предусмотрена надежная фиксация насадок, розеток питания.
5. Пополнение уровня охлаждающей жидкости.

На завершающем этапе необходимо проверить не только работоспособность устройства, но и нормальное функционирование системы охлаждения в целом.После этого будьте уверены — машина готова к зимней эксплуатации.

В поисках средств для обеспечения беспрепятственного пуска силовой установки в условиях пониженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В в таких устройствах. Мощные ТЭНы обеспечивают достаточно быстрый прогрев мотора зимой.

В то же время автомобилисты часто отдают предпочтение таким приборам отечественного производства, среди которых предпусковой подогреватель Alliance.

Такое решение часто связано с тем, что отечественные устройства дешевле зарубежных, с сносным качеством сборки и приемлемыми для выполнения своих функций.

Этот производитель на рынке отопления электростанций появился давно, и его продукция пользуется спросом.

Типы обогревателей, особенности

Компания предлагает на выбор ряд моделей с различным дизайном и техническими характеристиками. В большинстве случаев устройства предназначены для использования на отечественных легковых и грузовых автомобилях — ВАЗ, ГАЗ, УАЗ, Газель и др.Но при этом установка отопителя «Альянс» на иномарки вполне возможна.

В каталоге подогревателей этой компании представлены модели:

«Альянс-2-ПК»

Единственная в списке баковая модель, в конструкцию которой входит насос, обеспечивающий циркуляцию количества охлаждающей жидкости в системе во время работы подогревателя. Это обеспечивает более равномерный нагрев блока цилиндров. Оборудование имеет вертикальное исполнение. Мощность нагревательного элемента 2 кВт;

Данная модель бывает двух типов — на 1,5 и 2,0 кВт. Внешне он идентичен модели с помпой, но в этой версии помпы нет. Циркуляция жидкости — габаритная;

«Альянс-07»

Модель горизонтально-восходящая с перпендикулярным расположением выводов. Предназначен для установки на автомобиль, в конструкции которого использованы укороченный патрубок системы охлаждения и угловая подача антифриза к корпусу термостата (ВАЗ классических моделей и некоторые модели с передним приводом).Мощность ТЭНа всего 0,7 кВт, поэтому он больше подходит для поддержания температуры, а не для нагрева теплоносителя;

«Альянс-08» и «08 Универсал»

Проточная модель с горизонтальным расположением выводов. Первый вариант предназначен для установки на газ, второй универсален и может использоваться на иномарках. Мощность нагревателя 0,8 кВт;

Горизонтальная модель резервуарного типа с перпендикулярной мощностью и мощностью 3 кВт. Этот обогреватель предназначен для использования в двигателях грузовых автомобилей;

Тип устройства влияет на принцип работы. Если с баком-подогревателем, оснащенным насосом, все ясно — насос при включении обеспечивает циркуляцию, то более интересным следует считать самотан, так как схема его функционирования довольно интересна.

Конструкция и принцип работы

Конструкция устройства «Альянс 1.5» состоит из корпуса с двумя выводами — подающим боковым и напорным центральным.Этот корпус играет роль резервуара, поэтому внутри него размещается ТЭН. Штифты Tan проходят через нижнюю крышку, где он соединяется с питающим кабелем. Кроме того, в конструкции используется термостат, который включает / выключает устройство при достижении определенной температуры (верхний предел — 85 град. С, а нижний — 50 град. С).

Для обеспечения движения теплоносителя самотана на подводном выходе установлен шаровой кран.

Все работает так: Изначально клапан открыт, значит бачок залит антифризом из системы.Когда нагревательный элемент нагревается с помощью нагревательного элемента, он начинает расширяться, в результате чего клапан перекрывает подачу. Дальнейшее расширение приводит к тому, что уже нагретый антифриз проталкивается через центральный (ие) вывод. Внутри корпуса происходит перепад давления, и клапан снова открывается, пропуская очередную порцию охлаждающей жидкости.

Что касается проточных моделей, то это обычная трубка, в которой установлен ТЭН. В таких устройствах осуществляется самовозводимая циркуляция за счет разницы температур.

Схемы подключения

Для каждого типа модели существует схема подключения, которую необходимо соблюдать, иначе циркуляция антифриза не будет обеспечена (касается моделей самотана).

Вариантов вставки нагревателя в систему может быть несколько. Например, на некоторых автомобилях используется классическая схема подключения, в которой подача жидкости осуществляется от отверстия для сливной пробки (вместо нее устанавливается штуцер), а вывод ведет к верхнему патрубку, идущему от радиатор (вставка осуществляется при помощи тройника).

Но чаще используется несколько иная схема подключения. Это делается в нем с антифризом через ту же сливную пробку, но слив производится в отверстие термодатчика блока цилиндров. Для такого подключения ведро идет в комплекте с устройством. Получается вместо термодатчика. Затем в переднюю часть штуцера ввинчивается сам датчик, а на боковой вывод тройника надевается патрубок от ТЭНа.

Что касается проточных моделей, то их установка намного проще, так как они просто врезаются в нужный патрубок системы охлаждения.

В целом ремонтные трудности при установке не должны вызывать никаких затруднений, так как переделывать ничего не нужно, достаточно правильно сделать вставку.

Напоследок немного о работе устройства. После подключения ТЭНа к системе охлаждения, само устройство (типа бачка) необходимо закрепить на двигателе (для этого в комплекте есть кронштейн)

Все форсунки и проводку от оборудования следует проложить так, чтобы они не попадали. обеспокоены движением и сильно колеблются во время срабатывания силовой установки элементов.

Все модели «Альянс» хоть и оснащены термостатом, но, надеюсь, не стоят. Поэтому подключать устройство лучше через переходник с таймером.

Видео с описанием обогревателя «Альянс»

Статей в теме:

На всех автомобилях УАЗ-3151 и на отдельных промышленных автомобилях УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ-31513 установлен пусковой подогреватель, предназначенный для облегчения запуска двигателя при температуре окружающей среды ниже минус 15 градусов тепла. для подогрева охлаждающей жидкости и масла в картере двигателя.Топливом для пускового подогревателя служил бензин, используемый для двигателя.

Пусковой подогреватель УАЗ-3151, общее устройство.

Основная часть нагревателя котел не разборная конструкция, полости которых постоянно подключены к системе охлаждения двигателя с помощью подвода и отвода фитингов и резиновых шланги с зажимами. Жидкие рубашки котла окружены двумя рисками, которые пропускают газ, образующийся при сгорании топливно-воздушной смеси, нагревая охлаждающую жидкость.

Внизу котла находится сливной кран и сливная трубка, соединенная с камерой котла. В камере сгорания котла имеется два резьбовых отверстия, в одно из которых вкручивается свеча накаливания, а в другом — штуцер топливопровода. Для отсека охлаждающей жидкости подогреватель имеет воронку с заглушкой, соединенную с жидкостной рубашкой котла резиновым шлангом.

Воздух в камеру сгорания котла поступает от вентилятора по шлангу.Форсунку с откидной насадкой можно подключить к выходу котла. Горячий газ через него распределяется по газоходам и с помощью лотка подается в двигатель маслкарта.

Схема экранированного электрооборудования автомобилей УАЗ-3151 и УАЗ-31513 с включением в электрическую цепь пускового подогревателя.

Подача топлива в котел пускового подогревателя осуществляется отбором поплавковой камеры через кран с регулировочной иглой. В более ранних версиях отопителя он оснащался собственным отдельным топливным баком.Для подачи воздуха в отопитель на облицовке радиатора установлен вентилятор с односкоростным электроприводом.

Топливо в карбюраторе скатывается с помощью электрического разветвителя, установленного на левой передней части двигателя. Электродвигатель включается параллельно основному насосу и рассчитан на кратковременную работу, поэтому после запуска двигателя необходимо его выключить.

Так как у электровентилятора подогревателя одна скорость, то изначально при разжигании котла рекомендуется включать ее периодически с периодом 1-2 секунды, не давая развить большую частоту вращения, чтобы не заслонять раскаленную свечу и не погасить получившееся пламя.При устойчивом горении, которое определяется по шуму, необходимо постоянно включать вентилятор.

Зажигание топливовоздушной смеси осуществляется от свечи накаливания, которая остается включенной для получения стабильного процесса горения в котле. Дальнейшее воспламенение смеси происходит от нагретых частей камеры сгорания.

Горячие газы отдают часть нагретого теплоносителя теплоносителю, обеспечивая его термофонную циркуляцию по кругу: котел — трубопровод. Выхлопные газы, выходящие из котла, подогреваются маслом в картере двигателя.

Управление отопителем осуществляется с пульта управления. Спираль накаливания на щите служит для понижения напряжения в цепи свечи накаливания до 4 вольт и визуального контроля его включения.

Порядок пуска пускового подогревателя УАЗ-3151.

Если в качестве охлаждающей жидкости используется вода.

В исключительных случаях допускается использование воды в качестве охлаждающей жидкости двигателя УАЗ-3151. В условиях низких температур окружающей среды, после окончания повседневной эксплуатации автомобиля, когда он ставится на длительную стоянку, из системы охлаждения двигателя сливается вода.В этом случае перед запуском пускового подогревателя необходимо предварительно приготовить 10 литров чистой воды в одной емкости и отдельно еще 3 литра в другой.

Перед тем, как приступить к работе с пусковым подогревателем, необходимо вывернуть пробку из ее заливной воронки и снять крышку радиатора, затем прочистить отверстие сливной трубки, чтобы убедиться в избытке бензина в момент пуска подогревателя.

После этого наклоните удлинитель патрубка выхлопной трубы в рабочее положение и включите переключатель на панели управления электрического объемного насоса, подающего топливо в карбюратор.Включите электродвигатель вентилятора на 10-20 секунд, при этом произойдет подача газа в камеру сгорания и отопитель. Выключите электродвигатель вентилятора и включите свечу накаливания.

Рычаг переключателя удерживать 15-20 секунд во включенном положении до накала свечи. Датчик свечи для определения ссылки на контрольную спираль на панели управления нагревателем. Открыть кран подачи топлива на 1-1,5 оборота и через 3-5 секунд включить вентилятор.

Как только услышите первую вспышку хлопка в камере сгорания, постоянно включайте вентилятор.При этом должно быть слышно плавное жужжание горящего топлива в котле. Если пусковой подогреватель не работает, то прекратить подачу топлива, продуть камеру сгорания и подачу котлового газа и повторить запуск.

После того, как пусковой подогреватель заработает стабильно, выключить свечу накаливания, отрегулировать подачу топлива так, чтобы не было выбросов пламени, и через заливную воронку залить в бойлер для подогревателя 3 л воды. Когда охлаждающая жидкость в двигателе нагреется, несколько раз проверните вал коленчатого вала за пусковую рукоятку, затем запустите двигатель в обычном порядке и заполните систему охлаждения водой до нормального состояния.

После этого выключить электрический вытеснитель, закрыть топливную хрень к котлу и после прекращения сгорания топлива выключить электродвигатель вентилятора. Из-за несоблюдения указанной процедуры выключения обогревателя может произойти возврат пламени и горящий шланг подачи воздуха.

Верните удлинитель выхлопной форсунки в походное положение и начните движение автомобиля после нагрева жидкости в системе охлаждения двигателя до температуры 60-70 градусов по температуре панели приборов.

Если в качестве охлаждающей жидкости используется низкокамера.

Порядок запуска пускового подогревателя остается прежним, за исключением того, что не нужно будет подготавливать воду и заливать систему охлаждения двигателя после запуска и начала стабильной работы подогревателя.

Возможные неисправности пусковой установки УАЗ-3151.

Если пусковой подогреватель вообще не запускается, возможно, неисправна свеча накаливания или контрольная спираль накаливания, ее не видно в прорези.Или напряжение аккумулятора недостаточное. Если во время пуска и работы пускового подогревателя происходит пламя или затухание горения, то проем топливного крана следует немного увеличить.

Техническое обслуживание и уход за пусковой установкой УАЗ-3151.

Уход при повседневной эксплуатации заключается в контроле герметичности трубопроводов, шлангов, кранов и их соединений, осмотре и поломке креплений пускового подогревателя, чистке свечей накаливания.

При подготовке к работе необходимо очистить котел пускового подогревателя от грязи, промыть его жидкостные рубашки, прочистить дренажную трубку, продуть газопроводы сжатым воздухом, прочистить резьбу котла. заглушка котла, насадка с насадкой и поддон от грязи.При переходе на летний режим работы — повернуть пробку наливной горловины бойлера ТЭНа и смазать ее.

ВНИМАНИЕ ! Установка электронагревателя Сибирь Автомобили УАЗ с карбюраторным двигателем УМЗ 414 417 421 рекомендуется предоставить специалистам на СТО.

Перед тем, как приступить к установке и отключению электронагревателя Сибирь, внимательно прочтите инструкцию по установке.

Комплект поставки электронагревателя :

Примечание: При необходимости компания может сделать возможным изготовление и отправку необходимой для монтажа детали .

Рисунок 1

Внимание! Электронагреватель не должен касаться двигателя и других частей автомобиля. Электронагреватель должен быть установлен в вертикальном положении выводом вверх ( см. Рис.1, ), при этом допускается незначительный (не> 15 градусов) уклон.

1. Капнуть охлаждающую жидкость, открутив сливную пробку блока цилиндров, прочистить отверстие.
2. Нанесите герметик на резьбу фитинга К1 / 4 и прикрутите его вместо сливного крана ( Рис.1 ).
3. Закрепите кронштейн на болтах электрического нагревателя M6 * 45 с помощью пружинных шайб и гаек.
4. Нарежьте рукава по длине: входная L = 400 мм и выходная L = 600 мм.
5. Снимите болт крепления правой подушки опоры двигателя, затем кронштейн с подогревателем, чтобы закрепить этот болт ( рис.1 ).
6. Входная втулка должна надевать отсек К1 / 4 и соединяться с входным патрубком нагревателя. Затяните зажимы ( рис.1 ).
7. Вырезать втулку, соединяющую форсунку радиатора отопителя и головку блока цилиндров, на расстоянии 60мм от детали втулки из отверстия в корпусе. Укоротите кусок рукава от крана на 25мм. Вставьте тройниковые втулки и уплотните соединения, затягивая хомуты ( Рис.1 ).
8. Соедините тройник и выходное сопло электрокануса с выходной втулкой, затяните хомуты ( рис.1 ).
9. Убедитесь, что втулки находятся на достаточном расстоянии от выхлопной трубы и выпускного коллектора.
10. Залить охлаждающую жидкость в систему охлаждения двигателя.
11. Закрепите электронасос на кузове автомобиля так, чтобы не было контакта с движущимися и греющими частями двигателя.

Подготовка к работе

1. Проверить герметичность соединения.
2. Запустите двигатель автомобиля и дайте ему поработать 5-10 минут. Затем остановите двигатель и при необходимости долейте охлаждающую жидкость.
3. Подключить электронагреватель к сети.
4. Через 2-5 минут работы электронагревателя проверьте входную и выходную муфты.Выходной рукав должен быть теплее входного

ВНИМАНИЕ ! Работу электронагревателя можно производить только после прогрева двигателя до заданной температуры (термостат должен быть открыт) и проверки работоспособности обогревателя салона. Это необходимо сделать, чтобы исключить попадание воздуха в систему охлаждения.

Предпусковой подогреватель Электромобиль + спутник для моделей УАЗ с двигателем УМЗ 1,5 кВт предназначен для подогрева охлаждающей жидкости внутреннего сгорания автомобилей и агрегатов в холодное время года.

Технические характеристики:

Напряжение питания, 220
Потребляемая мощность, Вт не более 1500
Температурный термостат (отключение), 95 ° C
Температура возврата, температура (включение), 65 ° C
Класс защиты от поражения электрическим током I
Степень защиты от влаги IP34
Установка и эксплуатация:

Установка:

Электронагреватель не должен касаться корпуса двигателя и других частей автомобиля.

Электронагреватель должен быть установлен в вертикальном положении розеткой вверх, при этом допускается небольшой наклон (не более 15 °).

Обрежьте гильзу сегментами по длине: входная гильза 400 мм, выходная 230 мм. Закрепите кронштейн на нагревателе шпильками с помощью шайб и гаек. Наденьте втулки на соответствующие форсунки нагревателя и закрепите соединения хомутов.
Откройте сливной кран и слейте охлаждающую жидкость. Снимите сливной кран. Снимите трубку с резьбой K1 / 2 с блока цилиндров двигателя с правой стороны автомобиля.Очистите отверстия. Откручиваем болт крепления лапы двигателя с правой стороны вдоль автомобиля.
Нанесите герметик на резьбу фитинга К1 / 4 и прикрутите его вместо сливного крана.
Нанесите герметик на резьбу фитинга K1 / 2 и завинтите его вместо пробки.
Закрепите кронштейн с ТЭНом болтом лап двигателя.
Наденьте зажим на выходную втулку. Выходная втулка надевается на штуцер С1 / 2 и закрепляет соединение хомута. Залить через входной патрубок в подогреватель 250 мл охлаждающей жидкости.Входная втулка Для установки резьбового фитинга С1 / 4 и закрепления компаунда зажима. Залить систему охлаждения.
Сетевой провод должен быть вымощен и закреплен ремнями, чтобы обеспечить его сохранность от механических повреждений, а также исключить возможный контакт с подвижными и нагревающимися частями двигателя.
Проверить составы на наличие утечки охлаждающей жидкости, если это предусмотрено заранее. Запустить двигатель на 3-5 минут, а после остановки двигателя долить охлаждающую жидкость до необходимого уровня.
Подготовка к первому запуску:

Залить систему охлаждения, проверить герметичность соединений.
Запустите двигатель автомобиля и дайте ему поработать 5-10 минут. Затем остановите двигатель и при необходимости долейте охлаждающую жидкость.
Подключите электронагреватель к сети.
Через 2-5 минут работы электронагревателя проверьте входную и выходную муфты. Выходной рукав должен быть теплее входного.
Меры предосторожности:

Работу отопителя можно производить только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки работоспособности отопителя салона.Это необходимо сделать для устранения пробок в системе охлаждения.
Запрещается использовать электрические удлинители без заземляющего провода, рассчитанные на ток менее 15 А.
Запрещается включать электронагреватель при снятой крышке.
Запрещается использовать отопитель при отсутствии в нем теплоносителя.

Ventilador Calefactor Motor 🔝 Ваз 2101-2106 Lada motorlüfterheizung 🛒 ✈ 🌎 😊

Никакого возможного калькулярного лос-гастос-де-энвио.Представьте un código postal válido.

Расположение: Киев, Украина,

Envío a: Todo el mundo

Исключено: Россия, Белоруссия, Молдавия, Украина, Афганистан, Азербайджан, Казайстан, Киргистан, Тайкистан, Туркменистан, Узбекистан

Este artículo no se envía a Rusia

Двигатель ВАЗ

Уже много лет пользуюсь «старушкой» ВАЗ 2105, и она ни разу не подводила, а домой всегда ездила сама.Поэтому я стараюсь относиться к ней так же, как она относится ко мне. Но годы машинного возраста берут свое, и это не так …

Статья о локальном ремонте кузова автомобиля — подготовка, порядок действий, тонкости работы. В конце статьи — видео о кузовном ремонте автомобиля. Содержание статьи: Регулярная эксплуатация автомобиля рано или поздно приводит к…

Добро пожаловать! Свечи зажигания — их всего четыре во всех ладах, в некоторых автомобилях к ним подключены высоковольтные провода, идущие от трамблера (автомобили Carburetor), в некоторых автомобилях они также подключены …

5.3.7. Электродвигатель вентилятора отопителя ПРЕДУПРЕЖДЕНИЕ. Автомобили оборудованы системами безопасности (SRS), в которые входят подушки безопасности и преднатяжители ремней безопасности.Перед работой с датчиками …

Как пользователь может узнать, есть ли проблема с приводным ремнем? На неисправные детали указывают определенные признаки: коды ошибок, посторонние звуки.Узнайте, как можно диагностировать поломку самостоятельно, что …

5.3.7. Электродвигатель вентилятора отопителя ПРЕДУПРЕЖДЕНИЕ. Автомобили оборудованы системами безопасности (SRS), в которые входят подушки безопасности и преднатяжители ремней безопасности. Перед работой с датчиками …

Сигнализация перегрева охлаждающей жидкости Большинство автомобилей оборудовано датчиком температуры, который измеряет рабочую температуру двигателя. Если сигнализация перегрева (или стрелка …

Модификации LADA 21120 (ВАЗ-21120): 16-ти клапанный 1.5-литровый двигатель 21120 стандартная версия и GLI deluxe версия LADA 21121 (ВАЗ-21121): 8-клапанный 1,6-литровый двигатель 21114 LADA 21122 (ВАЗ-21122): 8-клапанный …

Сейчас ВАЗ выпускает автомобили под своей основной маркой? Как известно, после мирового экономического кризиса компания перешла под контроль государства, так как задолжала инвесторам около 14,5 млрд …

Ветеран Волжского автозавода — легендарная «копейка» (ВАЗ-2101), прототип итальянского FIAT-124.Модель была изменена российскими и итальянскими дизайнерами, доработана и выпущена в …

Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто. А все из-за системы впрыска топлива (форсированного типа). Чтобы исправить эту ситуацию, автовладельцы часто …

Среди существующих причин, из-за которых двигатель плохо запускается, необходимо выделить несколько: Разряженный аккумулятор.Это частая причина и обычно происходит зимой, когда температура воздуха намного ниже нуля …

Чтобы двигатель работал надежно, эффективно и в течение длительного времени, чрезвычайно важно следить за качеством и количеством масла в нем. Для ВАЗ 2109 рекомендованная частота замены моторного масла — 10 тысяч километров …

Расходные материалы включают, в том числе, салонный фильтр ВАЗ 2110, который по рекомендации производителя следует менять каждые 15 тысяч км пробега на автомобиле.Это, допустим, максимальный пробег, который …

Тактико-технические характеристики ВАЗ 2106 шестерка Максимальная скорость: 150 км / ч Время разгона до 100 км / ч: 17,5 с Расход топлива на 100 км в городе: 10,1 л Объем бензобака: 39 л Снаряженная масса автомобиля: 1035 …

Установка отопителя на УАЗ. Описание и установка отопителя Альянс на автомобиль ВАЗ.Устройство и принцип работы

В поисках средств, обеспечивающих легкий запуск силовой установки в условиях низких температур, многие автовладельцы выбирают подогреватели антифриза, работающие от сети 220 В. В таких устройствах мощные ТЭНы обеспечивают достаточно быстрый прогрев двигателя зимой.

В то же время автомобилисты часто отдают предпочтение таким приборам отечественного производства, в том числе предпусковым подогревателям Альянс.

Часто такое решение связано с тем, что отечественные устройства дешевле зарубежных, с приемлемым качеством сборки и приемлемым исполнением своих функций.

Этот производитель появился на рынке оборудования для тепловых электростанций достаточно давно, и его продукция пользуется спросом.

Типы обогревателей, характеристики

Компания предлагает на выбор целый ряд моделей с различными конструкциями и техническими характеристиками. В большинстве случаев приборы предназначены для использования на отечественных легковых и грузовых автомобилях — ВАЗ, ГАЗ, УАЗ, ГАЗель и др. Но в то же время установка подогревателя Альянс вполне возможна на иномарки.

В каталоге предпусковых подогревателей этой компании представлены модели:

«Альянс-2-ПК»

Единственная в списке модель резервуарного типа, в конструкции которой есть насос, циркулирующий по системе. во время работы нагревателя.Это обеспечивает более равномерный нагрев блока цилиндров. Оборудование имеет вертикальную конструкцию. Мощность нагревательного элемента 2 кВт;

Данная модель бывает двух типов — 1,5 и 2,0 кВт. Внешне он идентичен модели с помпой, но в этой версии помпы нет. Циркуляция жидкости — гравитационная;

Альянс-07

Горизонтальная модель проточного типа с перпендикулярным расположением выводов. Предназначен для установки на автомобили, в конструкции которых используется укороченный возвратный патрубок системы охлаждения и угловая подача антифриза в корпус термостата (классические модели ВАЗ и некоторые модели с передним приводом).Мощность ТЭНа всего 0,7 кВт, поэтому он больше подходит для поддержания температуры, а не для нагрева теплоносителя;

«Альянс-08» и «08 Универсал»

Проточная модель с горизонтальным расположением выводов. Первый вариант предназначен для установки на автомобили ГАЗ, второй — универсальный и может использоваться на иномарках. Мощность нагревателя — 0,8 кВт;

Модель резервуарного типа горизонтальная с перпендикулярными выходами мощностью 3 кВт.Этот обогреватель предназначен для использования с двигателями грузовых автомобилей;

Тип устройства влияет на его работу. Если с баком-подогревателем, оснащенным насосом, все понятно — при включении насоса он циркулирует, то гравитационные стоит рассмотреть подробнее, так как схема его функционирования довольно интересна.

Устройство и принцип работы

Конструкция устройства «Альянс 1.5» состоит из корпуса с двумя выводами — боковым подводом и центральным выводом. Этот корпус также играет роль резервуара, поэтому внутри него размещается нагревательный элемент.Выводы ТЭНа проходят через нижнюю крышку, где он подключается к кабелю питания. Дополнительно в конструкции использован термостат, который включает / выключает устройство при достижении определенной температуры (верхний предел — 85 градусов С, а нижний предел — 50 градусов С).

Для обеспечения самотечного истечения теплоносителя на подводном выходе установлен шаровой кран.

Работает все так: изначально клапан открыт, значит бак залит антифризом из системы.По мере нагрева теплоносителя нагревательным элементом он начинает расширяться, в результате чего клапан перекрывает поток. Дальнейшее расширение приводит к тому, что уже нагретый антифриз выталкивается через центральный (сливной) выпуск. Внутри корпуса происходит падение давления, и клапан снова открывается, запуская очередную порцию охлаждающей жидкости.

Что касается проточных моделей, то они представляют собой обычную трубку, в которой установлен ТЭН. В таких устройствах осуществляется гравитационная циркуляция за счет разницы температур.

Схемы подключения

У каждого типа модели своя схема подключения, которой необходимо следовать, иначе не будет обеспечена циркуляция антифриза (относится к гравитационным моделям).

Вариантов включения нагревателя в систему может быть несколько. Например, на некоторых автомобилях используется классическая схема подключения, при которой жидкость подается через отверстие для сливной пробки (вместо нее устанавливается штуцер), а выход ведет на верхнюю трубу, идущую от радиатора (подключение есть сделано при помощи тройника).

Но чаще используется несколько иная схема подключения. В нем подача антифриза осуществляется через ту же сливную пробку, но слив производится в отверстие в датчике температуры блока цилиндров. Для такого соединения в комплекте с устройством идет тройник. Вкручивается вместо датчика температуры. Затем в конец штуцера ввинчивается сам датчик, а на боковой выход тройника надевается патрубок от ТЭНа.

Что касается проточных моделей, то их установка намного проще, так как они просто врезаются в необходимый патрубок системы охлаждения.

В целом монтажные работы не должны вызывать затруднений, так как ничего переделывать не нужно, достаточно просто сделать вставку правильно.

Напоследок немного о работе устройства. После подключения ТЭНа к системе охлаждения к двигателю необходимо закрепить само устройство (типа бака) (для этого в комплекте есть кронштейн)

Все трубы и проводку от оборудования следует проложить так, чтобы они были не прикасаться к движущимся и очень горячим элементам во время работы силовой установки.

Хотя все модели Alliance оснащены термостатом, не стоит полагаться только на него. Поэтому подключать устройство к блоку питания лучше через переходник с таймером.

Видео с описанием обогревателя «Альянс»

Статьи по теме:

Даже в теплое время года не забывайте о предстоящей эксплуатации автомобиля зимой. В суровое время года установка подогревателя двигателя 220В станет надежным и простым способом подготовить автомобиль к холодному запуску.

Назначение и основные отличия

Подогреватель пускового двигателя предназначен для поддержания необходимой температуры охлаждающей жидкости на определенном уровне. Например, температура 40 ° C обеспечит в цилиндре необходимые условия для быстрого запуска двигателя независимо от внешних условий.

Конструктивно электронагреватель представляет собой доступную конструкцию по сравнению с автономными устройствами запуска двигателя. Обычный предпусковой подогреватель с приставкой «электро» представляет собой нагревательный элемент с проводами питания, расположенными в корпусе двигателя.
Среди достоинств такого устройства выделяются:

1. Простая конструкция, которая позволит вам провести установку самостоятельно.
2. Невысокая стоимость, что обусловлено конструктивными особенностями.
3. Возможность последующего обновления … При необходимости для автомобилей можно будет добавить таймер, датчик безопасности и другие дополнительные устройства.

Прежде чем приступить к установке подогревателя двигателя от стационарной сети 220В, ознакомьтесь с особенностями конструкции.В основе конструкции — вольфрамовый нагревательный змеевик, расположенный в блоке цилиндров. В зависимости от мощности небольшое количество антифриза можно относительно быстро нагреть.

Главный недостаток — высокое энергопотребление. Всего за одну ночь отдельные модели потребляют до 10 кВт электроэнергии. Именно поэтому прогрессивные образцы оснащены датчиками для периодического отключения устройства от сети.

Следует отметить, что тип двигателя не влияет на работу устройства.Независимо от того, установлен ли на УАЗ бензиновый или дизельный двигатель, устройство устанавливается одинаково. Разница здесь не так велика, как подбор размеров шин и колес для внедорожников. При определенном навыке и соблюдении мер безопасности собрать предпусковой подогреватель двигателя своими руками несложно. Чтобы избежать неудачных экспериментов, рассмотрим на примере оригинальный автомобильный обогреватель на 220В.

Пример самодельного обогревателя

Принцип действия подогревателя основан на свободной циркуляции охлаждающей жидкости в замкнутом контуре системы охлаждения.Устройство для подогрева жидкости встроено параллельно радиаторам. Ускоренную циркуляцию жидкости будет обеспечивать дополнительный насос, где естественной скорости движения жидкости будет недостаточно.

Для того, чтобы самостоятельно изготовить электрический подогреватель двигателя вам потребуется:

1. Отрезок трубы. На одном конце вам понадобится отверстие для установки ТЭНа. На разных концах трубы готовятся отверстия для установки арматуры.
2. Электронагревательный элемент… Мощность подбирается с учетом габаритов двигателя и мощности системы смазки — от 400Вт до 2кВт.
3. Два штуцера с учетом диаметров патрубков системы охлаждения.
4. Отрезок кабеля и вилка для подключения ТЭНа к сети 220В.

Собранная конструкция требует установки под наклоном. Это позволит антифризу двигаться. Дополнительно перед установкой обогревателя убедитесь в его теплоизоляции.

Примеры промышленных устройств

Налажено серийное производство подогревателей двигателей 220В как для отечественных моделей, так и для установки на любые автомобили. Для установки на модель ВАЗ подходят предпусковые подогреватели следующих моделей:

1. Устройство «Бездомный» … Модель предназначена для установки на автомобиль Волжского автозавода с учетом габаритов труб. Стоимость не превышает 1,3 тысячи рублей.
2. Товар «Старт мини»… Имеет простую конструкцию с созданием естественной термосифонной циркуляции в контуре. Стоимость около 1000 руб. Имеет несколько модификаций для установки на разные моторы.
3. Модели типа «Пуск» — М1 / М2, «Сибирь-М» также обеспечат обогрев двигателя для отечественных моделей. Ценовой диапазон от 1000 до 1800 руб.

Среди моделей нового поколения выделяются обогреватели «Северс-М», которые оснащены аварийным выключателем и адаптированы к некоторым популярным моделям зарубежных производителей.

Если Вам необходимо выбрать предпусковой подогреватель двигателя 220В, стоит обратить внимание на продукцию Hotstart из США. Здесь можно найти модели самой разной степени сложности:

1. линия TPS. Он имеет широкий спектр вертикальных моделей в зависимости от диаметра сопла на термостате или доступны со встроенным термостатом. Они отличаются компактностью и ремонтопригодностью.
2. Линейка приборов типа CB, SB, CL, WL, EE … Отличается горизонтальным расположением, мощностью от 1.От 5 до 5 кВт и рассчитан на установку с моторами от 2,0 л до 10,0 л.
Модель
3. HOTflow. Если вам необходимо установить эффективный обогреватель с помпой, стоит обратить внимание на устройства этой группы. Мощность образцов колеблется от 1 до 144 кВт.

В последнее время установка предпускового подогревателя двигателя стала возможной на моделях китайских производителей. Более того, такие изделия часто оснащаются специальными розетками. Кто бы ни устанавливал бюджетные модели, тот знает, что главное неудобство обогревателей 220В — необходимость открывать вытяжку при каждом подключении.Именно поэтому часто выбор делается в пользу автономного отопителя. Поэтому удаленная розетка — существенное преимущество некоторых моделей.

Порядок установки нагревателя 220 В

Самый простой способ установить обогреватель — обратиться на СТО. Стоимость работ в этом случае не превысит 1,5 тысячи рублей. Однако на практике установка своими руками не сложнее, чем запуск двухтактного двигателя.

В целом алгоритм установки подогрева двигателя для легковых автомобилей выглядит так:

1. Слив антифриза.Весь объем снимать не нужно — около 2 литров сливают и собирают в отдельную емкость.
2. Съемные гибкие трубы на месте установки.
3. Нагреватель устанавливается с подключением к замкнутому контуру с соблюдением конструктивных особенностей.
4. Окончательная сборка. Этап предусматривает надежную фиксацию патрубков, розеток электросети.
5. Доливка охлаждающей жидкости.

На завершающем этапе необходимо проверить не только работоспособность устройства, но и нормальное функционирование системы охлаждения в целом.После этого убедитесь, что машина готова к зимней эксплуатации.

ВНИМАНИЕ ! Монтаж электронагревателя Сибирь на автомобили УАЗ с карбюраторным двигателем ЮМЗ 414 417 421, рекомендуется проводить специалистами на СТО.

Перед тем, как приступить к установке и эксплуатации электронагревателя Сибирь, внимательно прочтите инструкцию по установке.

Комплект поставки электронагревателя :

Примечание: при необходимости компания может по вашему заказу изготовить и отправить необходимые для монтажа детали..

Рисунок 1

Внимание! Электрический обогреватель не должен касаться двигателя или других частей автомобиля. Электронагреватель необходимо устанавливать в вертикальном положении выпускной трубой вверх ( см. Рис. 1 ), при этом допускается небольшой (не> 15 градусов) наклон.

1. Слить охлаждающую жидкость, открутив сливную пробку блока цилиндров, прочистить отверстие.
2. Нанесите герметик на резьбу фитинга K1 / 4 и ввинтите его вместо сливного крана ( Рис.1 ).
3. Закрепите кронштейн на электронагревателе болтами M6 * 45 с помощью пружинных шайб и гаек.
4. Нарежьте гильзы на отрезки: входная L = 400 мм и выходная L = 600 мм.
5. Открутите болт крепления правой подушки опоры двигателя, затем этим болтом закрепите кронштейн с подогревателем ( рис. 1 ).
6. Наденьте наливной шланг на штуцер K1 / 4 и подсоедините его к впускному отверстию нагревателя. Затяните хомуты ( рис. 1 ).
7. Разрезать втулку, соединяющую трубку радиатора отопителя и клапан в головке блока цилиндров, на расстоянии 60 мм от места выхода втулки из отверстия в корпусе.Укоротите шланг со стороны крана на 25 мм. Вставьте тройник в прорезь втулки и закройте соединения, затянув зажимы ( Рис. 1 ).
8. Соедините тройник и выход электронагревателя с выходным шлангом, затяните хомуты ( рис. 1 ).
9. Убедитесь, что шланги проложены на достаточном расстоянии от выпускной трубы и выпускного коллектора.
10. Залить охлаждающую жидкость в систему охлаждения двигателя.
11. Закрепите электрический шнур на кузове автомобиля так, чтобы он не касался движущихся и греющих частей двигателя.

Подготовка к работе

1. Проверить герметичность соединения.
2. Запустите двигатель автомобиля и дайте ему поработать 5-10 минут. Затем остановите двигатель и при необходимости долейте охлаждающую жидкость.
3. Подключите электронагреватель к сети.
4. Через 2-5 минут работы электронагревателя проверить наливной и выпускной шланги. Выходная втулка должна быть теплее входной
.

ВНИМАНИЕ ! Электронагреватель может работать только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки эффективности отопителя салона.Это необходимо сделать для устранения воздушных карманов в системе охлаждения.

Электрический предпусковой подогреватель АВТО + СПУТНИК для моделей УАЗ с двигателем ЮМЗ мощностью 1,5 кВт предназначен для подогрева охлаждающей жидкости двигателей внутреннего сгорания автомобилей и агрегатов в холодное время года.

Технические характеристики:

Напряжение питания, В 220
Потребляемая мощность, Вт не более 1500
Термостат контроля температуры (отключение), 95 ° С
Термостат обратной температуры (включение), 65 ° С
Класс защиты от поражения электрическим током I
Влагозащита IP34
Установка и эксплуатация:

Установка:

Электронагреватель не должен касаться корпуса двигателя или других частей автомобиля.

Электронагреватель должен быть установлен в вертикальном положении выпускной трубой вверх, с небольшим наклоном (не более 15 °).

Разрежьте гильзу на отрезки: входная гильза 400 мм, выходная 230 мм. Закрепите кронштейн на обогревателе шпильками с помощью шайб и гаек. Наденьте гильзы на соответствующие патрубки водонагревателя и закрепите соединения хомутами.
Откройте сливной кран и слейте охлаждающую жидкость. Открутите сливной кран. Выкрутите пробку с резьбой K1 / 2 из блока цилиндров с правой стороны по направлению к автомобилю.Очистите отверстия. Выкрутите болт крепления опоры двигателя с правой стороны по направлению к автомобилю.
Нанесите герметик на резьбу фитинга K1 / 4 и ввинтите его вместо сливного крана.
Нанесите герметик на резьбу штуцера K1 / 2 и ввинтите его вместо заглушки.
Закрепите кронштейн с нагревателем болтом опоры двигателя.
Наденьте зажим на выпускную втулку. Наденьте выпускной шланг на штуцер К1 / 2 и зафиксируйте соединение хомутом. Через наливной шланг налить в отопитель 250 мл охлаждающей жидкости.Надеть наливной шланг на резьбовой фитинг K1 / 4 и закрепить соединение зажимом. Залейте в систему охлаждения.
Сетевой провод должен быть проложен и закреплен ремнями для обеспечения его сохранности от механических повреждений, а также для исключения возможного контакта с движущимися и нагревающимися частями двигателя.
Проверить соединения на предмет утечек охлаждающей жидкости, при необходимости отремонтировать. Запустить двигатель на 3-5 минут, а после остановки долить охлаждающую жидкость до необходимого уровня.
Подготовка к первому запуску:

Залить систему охлаждения, проверить соединения на герметичность.
Запустите двигатель автомобиля и дайте ему поработать 5-10 минут. Затем остановите двигатель и при необходимости долейте охлаждающую жидкость.
Подключите электронагреватель к сети.
Через 2-5 минут работы электронагревателя проверьте наливной и выпускной шланги. Выпускной рукав должен быть теплее впускного.
Меры предосторожности:

Отопитель можно включать только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки эффективности отопителя салона.Это необходимо сделать для устранения воздушных карманов в системе охлаждения.
Не используйте удлинители без заземляющего провода, рассчитанные на ток менее 15 А.
Запрещается включать электрический обогреватель в розетку со снятой крышкой.
Не используйте обогреватель, если в нем нет охлаждающей жидкости.

На всех автомобилях УАЗ-3151 и на отдельных автомобилях УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ-31513 установлен пусковой подогреватель, предназначенный для облегчения запуска двигателя при температуре окружающей среды ниже минус 15 градусов за счет нагрева охлаждающей жидкости в и масло в картере.Топливом для пускового подогревателя служил бензин, используемый для двигателя.

Пусковой подогреватель УАЗ-3151, общее устройство.

Основная часть подогревателя представляет собой неразборный котел, полости которого жестко соединены с системой охлаждения двигателя при помощи входной и выходной патрубков и резиновых шлангов с хомутами. Жидкостные рубашки котла окружены двумя газоходами, по которым протекает образующийся при сгорании топливовоздушной смеси газ, нагревая теплоноситель.

В нижней части котла находится сливной кран и сливной патрубок, соединенный с камерой сгорания котла.В камере сгорания котла имеется два резьбовых отверстия, в одно из которых вкручивается свеча накаливания, а в другое — штуцер топливопровода. Для заливки теплоносителя подогреватель имеет воронку с заглушкой, соединенную с рубашкой котловой жидкости резиновым шлангом.

Воздух поступает в камеру сгорания котла от вентилятора по шлангу. К выходу котла подключается патрубок с откидным удлинителем. Горячий газ по нему отводится из газоходов и с помощью поддона подается в масляный поддон двигателя.

Схема экранированного электрооборудования автомобилей УАЗ-3151 и УАЗ-31513 с включением электрической цепи пускового подогревателя.

Подача топлива в котел пускового подогревателя осуществляется самотеком из поплавковой камеры через кран с регулировочной иглой. В более ранних версиях отопителя он оснащался собственным отдельным топливным баком. Для подачи воздуха в отопитель на щитке облицовки радиатора установлен вентилятор с односкоростным электроприводом.

Топливо подается в карбюратор электрическим топливным насосом, установленным в левой передней части двигателя. Электрический бензонасос подключается параллельно основному насосу и рассчитан на кратковременную работу, поэтому после запуска двигателя его необходимо выключить.

Так как электровентилятор подогревателя имеет одну скорость, то при розжиге котла изначально рекомендуется включать его периодически с периодом 1-2 секунды, не давая ему развиваться на большой скорости, чтобы не переохлаждать свечу накаливания и не погасить образовавшееся пламя.При появлении устойчивого горения, которое определяется по шуму, вентилятор нужно включать постоянно.

Розжиг топливовоздушной смеси осуществляется свечой накаливания, которая остается включенной до тех пор, пока в котле не будет стабильного процесса горения. Дальнейшее воспламенение смеси происходит от нагретых частей камеры сгорания.

Горячие газы отдают часть тепла нагретой жидкости, обеспечивая ее термосифонную циркуляцию по кругу: котел — отводящий трубопровод — рубашка системы охлаждения двигателя — подающий трубопровод — котел.Выхлопные газы из котла нагревают масло в картере.

Управление обогревателем осуществляется с панели управления. Свеча накаливания на панели приборов служит для снижения напряжения в цепи свечи накаливания до 4 Вольт и визуального контроля его включения.

Порядок запуска пускового подогревателя УАЗ-3151.

Если в качестве охлаждающей жидкости используется вода.

В исключительных случаях допускается использование воды в качестве охлаждающей жидкости для двигателя УАЗ-3151. В условиях низких температур окружающей среды, после окончания дневной эксплуатации автомобиля, при размещении его на длительную стоянку, сливается вода из системы охлаждения двигателя.В этом случае перед запуском пускового подогревателя необходимо предварительно приготовить 10 литров чистой воды в одной емкости и отдельно еще 3 литра в другой.

Перед началом работы с пусковым подогревателем отвинтите пробку наливной воронки и снимите крышку радиатора, затем прочистите отверстие сливной трубки, чтобы слить излишки бензина во время пуска подогревателя.

После этого откиньте удлинитель выпускного патрубка в рабочее положение и включите электробензонасос переключателем на пульте управления, закачивая топливо в карбюратор.Включите мотор вентилятора на 10-20 секунд, в течение которых камера сгорания и газовые каналы отопителя будут продуваться воздухом. Выключите двигатель вентилятора и включите свечу накаливания.

Удерживайте рычаг переключателя 15-20 секунд во включенном положении, пока не загорится свеча. Свечение свечи определяется по свечению катушки управления на пульте управления нагревателем. Открыть кран подачи топлива на 1-1,5 оборота и через 3-5 секунд включить вентилятор.

Как только в камере сгорания раздастся первый щелчок, постоянно включать вентилятор.В этом случае должен быть слышен ровный гул горения топлива в котле. Если пусковой подогреватель не работает, то прекратите подачу топлива, продуйте камеру сгорания и дымоходы котла и снова запустите.

После того, как пусковой подогреватель заработает стабильно, выключите свечу накаливания, отрегулируйте подачу топлива так, чтобы не было выброса пламени, и сразу же залейте 3 литра воды через заливную воронку котла подогревателя. Когда охлаждающая жидкость в двигателе нагреется, проверните коленчатый вал двигателя несколько раз ручкой запуска, затем запустите двигатель как обычно и заполните систему охлаждения водой до нормального состояния.

После этого выключите электробензонасос, закройте кран подачи топлива к котлу и после того, как топливо перестанет гореть, выключите мотор вентилятора. Несоблюдение указанного порядка выключения обогревателя может привести к возгоранию и возгоранию шланга подачи воздуха.

Верните удлинитель выпускного патрубка в походное положение и начните движение автомобиля после того, как жидкость в системе охлаждения двигателя прогреется до температуры 60-70 градусов по температуре на панели приборов.

Если в качестве охлаждающей жидкости используется жидкость с низкой температурой замерзания.

Порядок запуска подогревателя остается прежним, за исключением того, что больше не нужно будет подготавливать воду и заполнять систему охлаждения двигателя жидкостью после запуска и начала стабильной работы подогревателя.

Возможные неисправности пускового подогревателя УАЗ-3151.

Если пусковой подогреватель вообще не запускается, то, возможно, неисправна свеча накаливания или контрольная свеча накаливания; его свечение не видно в слоте.Или напряжение аккумулятора недостаточное. Если во время пуска и работы пускового подогревателя вспыхнет пламя или угаснет горение, то открытие топливного крана следует немного увеличить.

Техническое обслуживание и уход за пусковым подогревателем УАЗ-3151.

Уход при повседневной эксплуатации заключается в контроле герметичности трубопроводов, шлангов, кранов и их соединений, осмотре и растяжке креплений пускового подогревателя, очистке свечи накаливания от нагара.
