плюсы и минусы двигателей GDI, что это такое

Gasoline Direct Injection, или же более распространенная аббревиатура GDI, скрывает под собой инжекторную систему подачи топлива для бензиновых двигателей с непосредственным (прямым) впрыском топлива. При такой системе подачи, топливные форсунки расположены в головке блока цилиндров, и распыление происходит сразу в каждую камеру сгорания, минуя впускной коллектор и впускные клапана. Топливо подается под большим давлением в цилиндр, чему способствует ТНВД (топливный насос высокого давления).

Отличия моторов прямого впрыска топлива GDI. Особенности работы двигателей GDI

По факту мы имеем некий симбиоз дизельного и бензинового двигателей в одном и каждый производитель именует такую систему по своему. GDI двигатели у Mitsubishi, FSI ставит обозначение VW, D4 обозначение Toyota. От дизеля GDI унаследовал систему впрыска и ТНВД, от бензинового двигателя сам тип топлива и свечи зажигания. Родоначальником моторов GDI стала компания Mitsubishi, когда в 1995 году был представлен Mitsubishi Galant 1.8 GDI. Сегодняшний двигатель с непосредственным впрыском это сложная система механизмов и электронных блоков.

Двигатель с непосредственным впрыском топлива явился миру гораздо раньше — в 50-х годах такие моторы использовал Daimler-Benz на своих гоночных машинах.

Различия (разновидности) двигателей GDI. Марки автомобилей, где используется GDI

Предпосылки создания и массового перехода большинства ведущих автопроизводителей на системы впрыска, аналогичных GDI, были достаточно предсказуемы. Экологические нормы, требующие усовершенствования систем выхлопа отработанных газов, а так же глобальная задача по созданию экономичных двигателей. В двигателях GDI реализованы несколько типов смесеобразования топливовоздушной смеси, это позволило выполнить задачи по экономии топлива, более полному сгоранию смеси и дополнительно увеличить мощность. В совокупности такой двигатель получился благодаря доработанной системе прямого впрыска, где не малую роль играет электронная начинка. Блок управлением двигателя, через датчики, раскиданные по системе, оперативно реагирует на малейшие изменения поведения автомобиля и подстраивает работу топливной системы под необходимые требования водителя

Преимущества (плюсы) двигателей GDI

Особенностью двигателей с непосредственным впрыском является возможность работы в нескольких видах смесеобразования. Это является неоспоримым плюсом, так как многообразие в смесеобразовании дает максимальную эффективность использования топлива. При исправно работающей системе непосредственного впрыска мы получим экономию топлива за счет режима работы на сверхобедненной смеси, причем без потери мощности. В двигателях GDI увеличенная степень сжатия топливовоздушной смеси, это помогает избежать калильного зажигания и детонации, а таким образом увеличивается ресурс. Так же в положительные моменты двигателя с непосредственным впрыском нужно отнести существенное снижение выброса в атмосферу углекислого газа и других вредных веществ, а это достигается за счет многослойного смесеобразования, в свою очередь дающее более полное сгорание смеси, что дополнительно влияет на мощность двигателя.

Система GDI в результате работы обеспечивает несколько видов смесеобразования:

— послойное;
— стехиометрическое гомогенное ;
— гомогенное.
Такое многообразие делает работу двигателя экономичным, лучшее качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов.

Недостатки (минусы) двигателей GDI

Описание двигателей GDI было бы не полным, без упоминания отрицательных моментах эксплуатации. Главный минус GDI связан со сложностью самой системы впуска и подачи топлива. В таком варианте впрыска, двигатель GDI становится крайне чувствительным к качеству используемого топлива. В итоге проблема закоксовывания форсунок становится актуальной для водителя, потеря мощности и увеличение расхода топлива никого не обрадует. Так же в минусы можно отнести сложность обслуживания и стоимость ремонта, замены деталей и агрегатов топливной системы, поэтому важным моментом является контроль за состоянием топливной системы автомобиля.

Да, в обслуживании двигатель GDI дороже, но рабочие характеристики перекрывают этот минус. Тем более, есть средства помогающие повысить ресурс капризных деталей и узлов.

Профилактика неисправностей моторов GDI

Профилактика — это простое решение для владельца автомобиля с системой непосредственного впрыска GDI или аналогичными системами. Как мы уже писали выше, качество топлива будет играть основную роль. Понятно, что без лабораторных исследований судить о качестве топлива невозможно, поэтому в качестве профилактических мер и защиты топливной системы от возникающих проблем могут помочь топливные присадки. Компания Liqui Moly один из мировых лидеров в производстве автохимии рекомендует, для поддержания необходимого уровня смазывающих и очищающих присадок в используемом топливе применять Langzeit Injection Reiniger арт. 7568. Постоянное применение присадки значительно снизит риск возникновения поломок связанных с топливом, пакеты присадок, поднимающие смазывающие свойства топлива надежно защитят топливную аппаратуру от скорого износа. Для лечения и профилактики загрязнений форсунок так же есть надежное средство, арт. 7554 Очиститель систем непосредственного впрыска топлива Direkt Injection Reiniger. Заменяет стендовую очистку форсунок, работает по нагару, смолам и чистит камеру сгорания. Немаловажный момент, что топливные присадки Liqui Moly начинают работать в топливной системе при повышении температуры, а в баке происходит только смешивание с топливом.

Стоит ли покупать автомобили с двигателями GDI

При должном подходе и своевременном обслуживании владелец автомобиля с системой GDI получает комфортный в управлении автомобиль с высокой тягой, мощностью и хорошей экономией топлива. И как показывают продажи таких автомобилей, на дорогах встречаться они будут чаще.

Итог

Двигатели GDI – были одними из первопроходцев систем непосредственного впрыска топлива. Обладая очевидными преимуществами, двигатели GDI требуют специального профилактического ухода. В первую очередь, это уход за форсунками. Самым простым способом является использование присадок в топливную систему. Производя профилактический уход за топливной системой автомобилей с двигателями GDI, автовладелец может продлить его ресурс и наслаждаться повышенной мощностью и динамикой.

Автопроизводители не стоят на месте, развитие и усовершенствование двигателей с системами непосредственного впрыска продолжается. Уже представлены автомобили с моторами T-GDI, но это уже другой рассказ.

liquimoly.ru

GDI двигатель: что это такое?

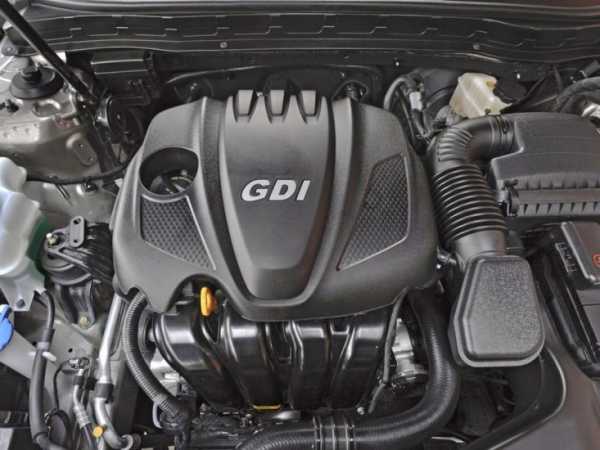

Двигатель GDI (Gasoline Direct Injection) – бензиновый силовой агрегат с прямым (непосредственным) впрыском топлива. Моторы с аббревиатурой GDI производятся японскими компаниями Mitsubishi, Toyota, Nissan, корейскими автопроизводителями, а также фирмой Bosh.

Рекомендуем также прочитать статью о том, что такое двигатель TSI. Из этой статьи вы узнаете об особенностях, плюсах и минусах моторов данного типа.

Идея постройки двигателя с непосредственным впрыском топлива в цилиндры родилась достаточно давно, при этом массовый GDI впервые был представлен только в 1995 году. Моторы с технологией GDI в большинстве встречаются на автомобилях марки Mitsubishi. Перовой моделью с таким силовым агрегатом стала модель Mitsubishi Galant, которая получила силовую установку 1.8 GDI.

Читайте в этой статье

Особенности и отличия моторов GDI

Принцип работы двигателя GDI представляет собой своеобразный «симбиоз» привычных бензиновых и дизельных ДВС. Начнем с того, что для нормальной работы любого двигателя внутреннего сгорания в цилиндры необходимо подать так называемую топливно-воздушную смесь. Другими словами, определенная часть горючего смешивается в необходимой пропорции с частью воздуха применительно к разным режимам работы мотора. От состава смеси напрямую зависит мощность двигателя, КПД, экономичность, экологичность и ряд других характеристик.

Большинство бензиновых и дизельных двигателей сегодня:

моторы с внешним смесеобразованием. К таковым относятся устаревшие карбюраторные агрегаты на бензине и современные атмосферные, компрессорные или турбированные инжекторные бензиновые моторы. В таких двигателях процесс приготовления топливно-воздушной смеси происходит отдельно (во впускном коллекторе), после чего готовый заряд поступает в цилиндры и воспламеняется от свечи системы зажигания;
двигатели с внутренним смесеобразованием. Данный тип агрегатов представлен дизельными моторами, в которых порция дизтоплива подается напрямую в цилиндры и смешивается с уже имеющимся там воздухом. Воспламенение заряда происходит от контакта подаваемой солярки с разогретым от сжатия объемом воздуха, то есть без участия внешнего источника воспламенения;

Двигатель GDI представляет собой бензиновый мотор, в котором процесс смесеобразования аналогичен дизельному, то есть топливо впрыскивается прямо в цилиндры, где происходит смешивание с поданным ранее воздухом. При этом полученная топливно-воздушная смесь воспламеняется в цилиндре посредством искры от свечи зажигания.

Если сказать иначе, воздух поступает в двигатель отдельно, форсунка GDI осуществляет непосредственный впрыск топлива в цилиндр, затем происходит перемешивание компонентов, после чего поджиг смеси осуществляет электрическая искра свечи зажигания. Следует добавить, что во время такого смесеобразования конструкторами учитывается ряд аэродинамических особенностей для получения оптимально упорядоченного состава смеси. По этой причине конструкция поршня и камеры сгорания существенно отличается от аналогов в двигателях с внешним смесеобразованием, а также форкамерных ДВС. Днище поршня имеет особую форму для направления факела распыла на свечу зажигания, ГБЦ получила вертикальные прямые впускные каналы, что позволяет «закручивать» воздух в цилиндрах двигателя. Благодаря такому устройству топливно-воздушная рабочая смесь в GDI движется по строго заданной траектории.

Более того, состав смеси отличается в разных участках общего объема цилиндра. В результате подобных решений двигатели линейки GDI способны работать на сильно обедненной смеси, которая была бы непригодна для работы обычного бензинового мотора. Необходимое для воспламенения от искры соотношение топлива и воздуха концентрируется в цилиндре GDI в области расположения свечи зажигания, в то время как по условным «краям» цилиндра смесь остается максимально обедненной.

Рекомендуем также прочитать статью о том, что такое двигатель TDI. Из этой статьи вы узнаете об особенностях конструкции, преимуществах и недостатках агрегатов данного типа.

Еще одной особенностью двигателя GDI является наличие двух топливных насосов:

Данное решение также является аналогом принципа подачи топлива в дизельном двигателе. В моторах GDI давление впрыска составляет около 50 бар, в то время как в обычных бензиновых ДВС около 3 бар.

Впрыск топлива и разновидности GDI

Моторы GDI имеют целый ряд конструктивных различий, благодаря чему их можно разделить на две группы:

для внутреннего японского рынка;
для европейских рынков;

Отличаются такие агрегаты по конструкции самого мотора, по особенностям исполнения ТНВД и по устройству системы топливного впрыска. Версии для Японии имеют два основных режима впрыска топлива GDI:

ultra lean combustion mode;
superior output mode;

Первый режим предполагает работу мотора на сверхобедненной смеси, которая имеет соотношение 37:1-43:1. Такой режим работы поддерживается ЭБУ на умеренных скоростях до 110-120 км/ч. с учетом плавного разгона, то есть без резких нажатий на педаль газа. В указанном режиме двигатель GDI обеспечивает максимальный показатель крутящего момента. Форсунки впрыскивают горючее в тот момент, когда поршень находится на такте сжатия и не дошел до ВМТ. Подача топлива инжектором в этом случае происходит в виде однородной струи, после происходит завихрение потока по часовой стрелке для наилучшего смешивания с воздухом в цилиндре.

Во втором режиме предполагается стехиометрический состав смеси топлива и воздуха. Указанный режим работы активируется в том случае, если мотор находится под нагрузкой (движение на высокой скорости, буксирование прицепа, езда в гору и т.п.)

В версиях для Европы мотор GDI получил дополнительный режим two-stage mixing. Указанный режим рассчитан на активный разгон с места или необходимость резкого ускорения при обгоне. В таком режиме топливо выпрыскивается в цилиндры ступенчато (в два этапа за 4 такта).

На такте впуска в этом режиме совершается первый впрыск, результатом которого становится максимально обедненная смесь в цилиндре с соотношением около 60:1. Данная смесь не рассчитана на воспламенение. Главной задачей является эффективное охлаждение камеры сгорания, так как в охлажденную камеру можно будет подать больший объем воздуха и топлива на такте сжатия. Другими словами, данное решение позволяет улучшить наполнение цилиндров. Затем на такте сжатия происходит второй впрыск, после которого состав смеси уже составляет 12:1, то есть рабочая смесь становится максимально обогащенной.

В результате цилиндры эффективно наполняются и двигатель отдает максимально доступную мощность. По сравнению с моторами, которые имеют распределенный впрыск, GDI оказывается на 10% мощнее. В итоге европейские версии GDI более эластичны и способны отдавать больше крутящего момента на «низах» при необходимости резко ускориться во время движения на скорости 30-60 км/ч.

Также следует отметить особый режим двигателя GDI под названием stich F/B. Указанный режим работы предполагает наиболее приближенный к стехиометрическому состав топливно-воздушной смеси, а также делится на два подрежима: closed loop и open loop.

В первом случае состав смеси регулируется на основе показаний кислородного датчика, во втором показания датчика не влияют на состав смеси топлива и воздуха. Данная особенность является отличием GDI от других моторов во время работы на холостом ходу. ЭБУ двигателем динамично меняет режимы compression on lean и stich F/B во время работы мотора на холостых оборотах, условно продувая цилиндры. Особенностью является повышение холостых оборотов двигателя до 900-950 об/мин. в момент перехода между указанными режимами. Указанная смена режимов работы GDI в норме должна происходить 1 раз в 4 мин. Все режимы переключаются под управлением ЭБУ. Если говорить о комфорте водителя, смена режимов и изменения в работе мотора практически не ощущаются.

Что касается токсичности GDI, японские инженеры разработали специальные катализаторы для моторов, которые работают на сильно обедненной смеси. В результате уровень окислов азота в выхлопе такого двигателя уложился в рамки Евро-3. Стоит отметить, что высокое содержание серы, которое отмечено в отечественном бензине, быстро выводит каталитические нейтрализаторы из строя.

Неисправности и проблемы моторов GDI

Главной проблемой моторов данного типа является повышенная чувствительность к качеству топлива, а также к любым факторам и поломкам, способным повлиять на качество смесеобразования.

На моторах GDI быстро чернеют и выходят из строя свечи зажигания. Топливная аппаратура таких двигателей намного более чувствительна к наличию воды и механических примесей в бензине. Образование нагара во впускном коллекторе и скопление сажи на клапанах способны изменить процесс смесеобразования, так как траектория движения потоков в цилиндре нарушается. В результате GDI теряет мощность и работает с заметными перебоями.

В целях профилактики на моторах GDI рекомендуется менять свечи зажигания каждые 10-20 тыс. пройденных километров, а также один раз в 25-30 тыс. км. производить очистку впускного коллектора от нагара и частиц сажи на его стенках. Также периодически нужно контролировать состояние инжекторов, проверять качество распыла топлива и чистить форсунки.

Что такое двигатель GDI – его преимущества и недостатки

При выборе нового или подержанного автомобиля всегда обращают особое внимание на двигатель. Причём тут важна не только мощность или объём, но и сам тип мотора, его устройство, конструкция, производитель.

От выбора двигателя напрямую зависит, насколько экономичным окажется автомобиль, и как часто владелец будет сталкиваться с неисправностями. То есть акцент делается на надёжности и долговечности, а уже вторичными параметрами считается производительность, экономичность и количество лошадиных сил.

Довольно интересным в глазах покупателей выглядит двигатель, которые маркируется буквами GDI. Расшифровывается аббревиатура как Gasoline Direct Injection. Здесь речь идёт о системе прямой подачи горючего в двигатель. Важной особенностью является тот факт, что впуск происходит не в коллектор, как это делается на классических инжекторах, на напрямую в цилиндр. А потому GDI закономерно и справедливо называют сочетанием дизельных и бензиновых систем.

Особенности устройства

Уже было примерно рассказано, что же такое двигатели GDI и в чём их ключевая особенность. Но это не позволяет в полной мере понять суть мотора и особенности его устройства.

Исходя из расшифровки, вы поняли, что значит двигатель GDI и что в моторе используется комбинированная система, характерная для бензиновых и дизельных ДВС. Это своего рода смесь двух разных моторов, что означает получение определённого преимущества перед конкурентами.

Не совсем очевидно для некоторых автомобилистов, что такое двигатель GDI и в чём его особенность на практике. Ключевым нюансом можно назвать факт работы на обеднённой смеси, образующейся в движке при небольших нагрузках. К ним относят равномерную езду со скоростью не более 120 километров в час. Но когда нагрузка повышается, система автоматически переходит на работу классической системы впрыска. Тем самым удаётся добиться лучших показателей экологичности и экономичности, что для многих становится решающим фактором при выборе.

Ещё стоит заметить, что в настоящее время выпускаются турбо версии GDI, которые дополнительно получили в своей конструкции турбонагнетатель. С его помощью удалось повысить мощность и производительность, но параллельно сохранить способность расходовать небольшое количество топлива в сравнении с конкурентами. А что такое турбо в движке, наверняка знает каждый. Двигатель GDI в пару с турбокомпрессором позволяет получить превосходный результат.

Среди автолюбителей существует устойчивое мнение, что первыми производителями моторов типа GDI является японская компания Mitsubishi. Но в действительности это не так. Первый двигатель с подобной системой комбинированного впрыска устанавливали на гоночную версию немецкого автомобиля W196 производства компании Mercedes.

Через некоторое время в японской компании задействовали систему впрыска, основанную на электронном управлении. Тем самым им удалось добиться образования обеднённой топливовоздушной смеси при работе мотора на малых нагрузках.

Впервые автомобили производства Mitsubishi с моторами GDI появились в продаже только в 1996 году. С того времени двигатели прошли через целый ряд изменений и модернизаций, поскольку первые образцы обладали широким перечнем недочётов.

Справедливости ради нужно добавить, что сама аббревиатура GDI используется именно японским автопроизводителем Mitsubishi. В арсенале других компаний также есть моторы с аналогичной системой, только выпускают они их с иными маркировками. Французский автоконцерн Renault использует понятие IDE, у Mercedes это CGI, а машины от компании Toyota могут оснащаться двигателями D4.

Принцип работы

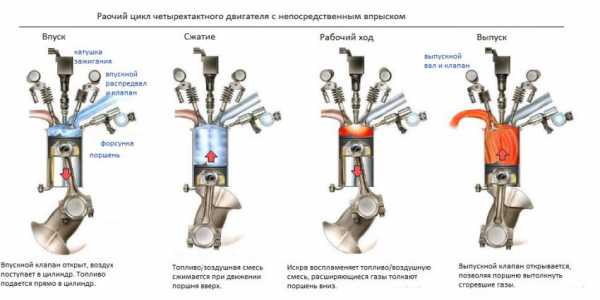

Принцип работы любого двигателя внутреннего сгорания основывается на том, что подаётся топливо и смешивается с воздухом, образуя топливовоздушную смесь. Без участия воздуха или кислорода воспламенение смеси является невозможным.

Для оптимальной работы бензинового силового агрегата требуется приготовление смеси в соотношении 14,7 к 1. То есть на 14,7 грамм воздуха необходим 1 грамм топлива. Если количество воздуха превышает указанную норму, смесь считают обеднённой. Если же воздуха меньше, тогда смесь богатая.

За счёт работы двигателя на обеднённой смеси удаётся заметно снизить расход топлива. Но поскольку в ней достаточно мало самого топлива, воспламенять подобную субстанцию сложнее. Из-за невозможности воспламенить смесь появляются проблемы.

А вот перенасыщенная топливом смесь воспламеняется очень легко. Но при этом бензин выгорает не полностью, и несгоревшая часть выходит вместе с выхлопом. Отсюда перерасход горючего и нерациональное использование бензина. Дополнительно обогащённая смесь способствует накоплению нагара на клапанах двигателя и свечах зажигания.

Учитывая все эти моменты, можно разобраться с принципом работы GDI двигателей и понять их отличительные особенности. Конструктивное отличие заключается в том, что здесь предусматривается впрыск не напрямую во впускной коллектор, как это происходит на обычных инжекторных бензиновых моторах, а непосредственно в камеру сгорания. Этот принцип позаимствован у дизельных моторов.

Работу GDI можно описать следующим образом:

Бензин поступает внутрь камеры сгорания под воздействием высокого давления. При этом сам поток характеризуется закрученностью своей формы, что достигается за счёт применения специальных форсунок. Они отличаются от обычных своим строением.
Поток топлива под высоким давлением встречает сопротивление со стороны поршня. Происходит столкновение. Это позволяет части горючего как бы остаться на поверхности поршня. Остальное количество бензина продолжает двигаться дальше, создавая силу трения и обретая определённую форму.
Затем происходит загиб потока и уход от поршня с параллельным увеличением скорости. Часть частиц движется медленнее, и они начинают расходиться по сторонам, тем самым разделяя поток.
В итоге внутри камеры сгорания формируется одновременно два участка с топливовоздушной смесью. Посередине располагается зона с обычной легковоспламеняемой смесью, а вокруг находится обеднённая субстанция.
Завершается цикл воспламенением, которое образуется за счёт работы свечи зажигания, позаимствованной у инжекторного бензинового двигателя. Сначала загорается участок со стандартной смесью, а потом сгорает обеднённое топливо с воздухом.

Чтобы создать такие условия, весь процесс управляется специальным сложным электронным блоком, имеющим специальное программное обеспечение, способное осуществлять несколько разных циклов работы.

В конструкции задействованы вихревые форсунки. Именно с их помощью удаётся подавать внутрь камеры смесь, которая напоминает по своей консистенции мелкодисперсный туман.

Если в классическом или стандартном понимании смесь топлива и воздуха имеет соотношение 1 к 14,7, то GDI при работе под малыми нагрузками использует смесь в пропорциях 1 к 20. Это позволяет добиваться хороших экономических показателей по расходу топлива.

Отличительные особенности

Чтобы понять разницу между GDI и обычными системами впрыска, нужно рассмотреть отличительные характеристики этого двигателя. Так удастся узнать ключевые моменты касательно бензинового мотора с непосредственным впрыском.

Процесс впрыска осуществляется под давлением, которое имеет параметры от 50 атмосфер и более. В классических системах инжекторных моторов давление составляет около 3 атмосфер. Такая подача позволяет создавать мелкодисперсный туман при распылении.
Существуют некоторые конструктивные отличия, связанные с дроссельной заслонкой. В моторах типа GDI её устанавливают немного дальше.
Топливо подаётся непосредственно в сам рабочий цилиндр, где формируется смесь из горючего и воздуха. А на обычных моторах подача происходит через впускной коллектор, необходимый также и для создания топливовоздушной смеси.
В конструкции поршней предусмотрены углубления сферической формы. За счет него становится возможным создание завихрений и управление пламенем при возгорании. Дополнительно выемка нужна для контроля создания смеси, регулируя необходимый объём воздуха и горючего при их соединении в смесь.
GDI позволяют создавать очень бедные смеси. На современных двигателях встречается возможность эффективной работы даже на смеси, пропорции которой составляют до 43 к 1. Это при том, что для классических топливных систем характерно соотношение 14 к 1.
В ГБЦ устанавливаются специальные вихревые форсунки. С их помощью можно создавать потоки закрученной формы. В итоге движение потока осуществляется по строго заданному направлению и траектории.
Для GDI двигателей характерна возможность работы в 2 разных режимах. Это обычный, как у стандартного инжектора, и обеднённый. Причём переход от одного режима к другому происходит в автоматическом режиме. Когда на двигатель увеличивают нагрузку, то есть начинают двигаться с большей скоростью, подаётся обогащённая смесь. В спокойном режиме сгорает обеднённая смесь, за счёт чего экономится топливо.
В составе такого мотора обязательное участие принимает ТНВД. Причём топливному насосу высокого давления удаляют особое внимание, поскольку он выступает как ключевой элемент в работе системы непосредственного впрыска на GDI и ему подобных. Насос влияет на качество функционирования силовой установки и всю его работоспособность.

Всё выглядит очень интересно и привлекательно с позиции потенциального покупателя автомобиля с таким двигателем. Но для объективности нужно рассмотреть сильные и слабые стороны GDI мотора. Это позволит в полной мере оценить возможности двигателя с учётом всех имеющихся недостатков. И тогда станет ясно, стоит покупать такой автомобиль или нет.

Основные преимущества

Изучив плюсы и минусы двигателей GDI, можно сделать некоторые выводы относительно этих силовых установок и используемой системы подачи топлива.

Все свои ключевые преимущества мотор получает именно от возможности работать на более бедной смеси при малых и средних нагрузках. Изменение соотношения топлива и воздуха позволяет сократить количество потребляемого топлива. Как показали исследования, в городском цикле при длительной работе на примерно одинаковых оборотах расход падает на 20-25%. Но аналогичных преимуществ на трассе, когда повышается скорость и нагрузка на двигатель, GDI уже не получает. Здесь расход остаётся на уровне обычных инжекторных систем.

Ещё одним достоинством считается процесс смесеобразования, происходящий внутри камеры сгорания. Любой специалист по ремонту и обслуживанию двигателей скажет, что процесс сгорания в цилиндрах всегда происходит неравномерно. Большее количество горючего сгорает около свечи. А вот на дальних участках горючее может не догорать, в результате чего остатки выходят через выхлопную систему.

GDI лишены этого недостатка, как и современные моторы типа TSI. Здесь используется технология послойного впрыска. В результате это позволяет за 1 такт впрыскивать до 5 порций топлива, формирующие неоднородную смесь в цилиндрах, учитывая конкретные особенности горения. Это помогает снижать расход, уменьшать токсичность выделяемого выхлопа, а также поддерживать стабильность на малых и средних оборотах двигателя.

Особый процесс образования смеси формирует ещё одно преимущество, которое выражается в виде увеличения показателей мощности и тяги. Прирост этих параметров составляет около 10-15%.

Дополнительно GDI характеризуются меньшим количеством образующегося нагара, что автоматически продлевает срок службы множества составляющих двигателя. При грамотной эксплуатации масло также сохраняет свои свойства вплоть до предусмотренного производителем срока замены.

Соблюдая все правила и условия эксплуатации, снижается вероятность возникновения серьёзных неисправностей, что положительно сказывается на долговечности двигателя и уменьшении финансовых затрат на эксплуатацию автомобиля, оснащённого GDI.

Характерные недостатки

Но ни одна система не может обойтись без определённых минусов. Потому стоит заранее узнать, чем же так плох двигатель типа GDI, какой его главный недостаток и насколько минусы превосходят плюсы, или наоборот.

Начнём с того, что двигатель GDI использует более сложную систему впуска топлива, в конструкции которого присутствует ТНВД, аналогичный применяемым на дизельных моторах. В результате проявляется недостаток в виде повышенной чувствительности к качеству используемого топлива. Это относится к вхождению в бензин разных твёрдых компонентов, соединений железа, фосфора, серы и прочих веществ. Если регулярно заливать низкокачественное топливо, мотор начнёт ломаться.

У двигателя с системой непосредственного впрыска есть ещё один недостаток. Он заключается в том, что технология достаточно специфическая, и только ограниченное количество автосервисов могут предложить свои услуги по ремонту и обслуживанию подобных ДВС.

Процедуры ремонта отличаются своей сложностью в сравнении с обычными инжекторными двигателями с распределённым типом впрыска.

Владельцы автомобилей с силовыми установками GDI сталкиваются с тем, что на рынке предлагается небольшое количество запчастей. Детали для них не особо пока распространены в нашей стране. Потому порой, когда возникает поломка и необходимость замены элемента, его приходится заказывать и ждать по несколько недель, что автоматически не позволяет эксплуатировать машину.

Учитывая все эти моменты, нужно внимательно подумать о рациональности приобретения такого двигателя, поскольку придётся решать вопрос с ремонтом, обслуживанием и поиском хороших автозаправочных станций.

Проблемы и неисправности

В действительности практически все проблемы, которые имеет двигатель GDI, связаны именно с вопросом чувствительности по отношению к низкокачественному бензину. Такая особенность приводит к появлению различных поломок и неисправностей.

Как показывает опыт автовладельцев, на моторах GDI начинают чернеть и выходить из строя свечи зажигания. Топливная система не любит, когда внутрь попадает вода, разные механические примеси и твёрдые минеральные частицы.

Также появляется нагар на поверхностях клапанов и впускных коллекторов. В итоге меняется процесс образования смеси, что обусловлено нарушением траектории перемещения потоков внутри цилиндра. Всё это приводит к снижению мощности и возникновению перебоев.

Чтобы не спровоцировать подобные неисправности, и обеспечить мотору GDI длительную и эффективную работу, рекомендуется выполнять некоторые профилактические мероприятия. Сводятся они к соблюдению следующих правил:

Свечи рекомендуется менять ещё до возникновения неисправностей. В наших условиях эксплуатации оптимальным межсервисным периодом считается 10-20 тысяч километров.
Дополнительно рекомендуется очищать впускной коллектор от накапливающегося нагара и сажи. Делается это не реже чем 1 раз на каждые 25-30 тысяч километров.
Обязательно следите за состоянием инжекторов, проверяйте качество распыления топлива и очищайте форсунки.

Учитывая имеющиеся недостатки, вряд ли стоит говорить о том, что при эксплуатации GDI крайне важно посещать только проверенные и хорошо зарекомендовавшие себя автозаправочные станции, предлагающие максимально качественное, чистое и неразбавленное топливо.

Рациональность покупки

Потенциальных покупателей автомобили с непосредственным впрыском топлива, который используется в системе GDI, привлекает своей экономичностью, хорошей тягой и отличными показателями мощности. Но в противовес можно поставить сразу несколько недостатков, обусловленные падением надёжности под влиянием низкокачественного топлива.

Объективно эксплуатация таких двигателей в наших условиях может привести к тому, что владельцу потребуется регулярно посещать СТО, тратить много денег на ремонт и долго ожидать поставки необходимых запчастей.

Но это было актуально раньше. В настоящее время ситуация меняется в значительно лучшую сторону. Двигатели, выпускаемые зарубежными производителями, проходят процедуру адаптации. Это позволяет снизить чувствительность к качеству бензина, перерабатывать даже не самое хорошее топливо и уменьшать количество проблем.

Адаптированные GDI смело можно заправлять на всех достаточно неплохих АЗС, не опасаясь того, что какие-то примеси приведут к очень быстрому выходу из строя двигателя с последующими внушительными материальными затратами на восстановление работоспособности силовой установки с системой непосредственного впрыска топлива.

Покупать автотранспортные средства с такими моторами или нет, дело лично каждого. Двигатели, прошедшие адаптацию, привлекают намного больше, чем европейские или японские версии. Получить ряд преимуществ от GDI можно. Владельцу потребуется только помнить о рисках посещениях сомнительных автозаправочных станций, а также соблюдать все предписанные рекомендации и советы по эксплуатации, обслуживанию и замене расходных материалов. При таких условиях GDI проявит все свои лучше качества, а о характерных недостатках вы вряд ли будете вспоминать.

drivertip.ru

Двигатель GDI: констукция, характеристики

Двигатель GDI — пожалуй, одна из наиболее обсуждаемых тем на автомобильных форумах. Пик дискуссий совпал с началом 2000-х, когда на российском вторичном рынке появились японские авто с незнакомым индексом в наименовании модели. Счастливые покупатели столкнулись с неизвестными до этого проблемами системы питания.

Положение осложнялось тем, что работники сервиса оказались не готовы, не то чтобы сделать ремонт такого двигателя, но даже найти причину неисправности. Справедливости ради следует заметить, что в последние годы ситуация несколько улучшилась.

Почти дизель

Что означает аббревиатура GDI, которую можно увидеть на моторе и кузове автомобиля японского производства? Расшифровывается это как: Gasoline Direct Injection, в переводе — бензиновый прямой впрыск. Англоязычная фонетика этого сокращения — ДжиДиАй, в России произносят как ГДИ, иногда ЖДИ.

Автомобилисты прозвали эти движки «джедаями». Впервые буквы GDI появились на автомобилях Mitsubishi Galant/Legnum в 1996 году. У других японских автопроизводителей свои обозначения прямого впрыска: у Toyota — D4, у Nissan — DI и Neo DI. Такая же картина и в Европе:

группа Volkswagen обозначает такие двигатели — FSI;
Daimler Chrysler — CGI;
Renault — IDE;
Ford — SCi.

Итак, GDI — это новый тип бензинового инжекторного двигателя с прямым или непосредственным впрыском (НВ), что одно и то же. Форсунки у них выходят непосредственно в камеру сгорания, а не во впускной коллектор, как при распределенном впрыске. Этим бензиновый агрегат напоминает дизель.

Основная идея заключается в том, чтобы заставить двигатель хотя бы часть времени работать на сверхобедненной топливовоздушной смеси с целью экономии топлива и сокращения количества вредных выбросов.

Отличия в конструкции

Для того чтобы создать условия для подобного протекания рабочего процесса, бензин необходимо подавать внутрь цилиндра, находящегося под давлением такта сжатия. Поскольку традиционный насос, находящийся в бензобаке, неспособен преодолеть такое сопротивление, требуется применять дополнительный аппарат — топливный насос высокого давления (ТНВД).

Моторы с НВ имеют необычную форму головки поршня, обусловленную необходимостью придать подаваемой порции горючего строго рассчитанное вихреобразное движение.

В связи с тем, что двигатель с НВ, так же как и любой другой ДВС, не может постоянно работать при недостаточной концентрации смеси, эти моторы отличаются более сложной программой работы, обеспечивающей сочетание экономных и мощностных режимов смесеобразования. Наконец, двигатели GDI имеют 2 катализатора — иридиевый и платиновый.

Первый предназначен для накопления и выжигания окислов азота, образующихся при работе на супербедной топливовоздушной смеси, второй — для обычного смесеобразования.

Благодаря увеличению степени сжатия до 12 — 13 увеличилась литровая мощность силового агрегата при одновременном сокращении расхода топлива и снижении токсичности выхлопа.

На скудном пайке

Прежде чем рассматривать режимы работы двигателя GDI, нужно немного вспомнить теорию. Смесь бензина с воздухом в цилиндре может воспламениться, только в том случае, когда имеет определенную концентрацию. Оптимальной величиной является 1 часть горючего на 14,7 частей воздуха (стехиометрический состав).

Максимальное количество воздуха на 1 объемную часть бензина в инжекторном двигателе не должно превышать 20 — 24 частей. Описываемые двигатели могут работать на сверхобедненной смеси (до 1:40). Как это можно объяснить?

Топливо в цилиндре после впрыска распределяется по объему неравномерно за счет отражения его от выемки в днище поршня, который в момент впрыска находится в крайнем верхнем положении (конец такта сжатия). Топливный факел имеет компактную форму и, отражаясь, образует обратный вихрь. При общей бедной смеси, в районе свечи зажигания она близка к стехиометрическому составу и успешно воспламеняется.

Затем пламя поджигает прилегающий слой, интенсивность горения увеличивается, и процесс охватывает весь объем цилиндра. Описанный режим — ULTPA LEAN COMBUSTION MODE называется еще послойным смесеобразованием или сгоранием и поддерживается программой ЭБУ при спокойном характере движения со скоростью до 100 — 120 км/час.

Двухразовое питание

К сожалению, для дальнейшего ускорения мощности оказывается недостаточно, и приходится обогащать смесь до обычного уровня (1:12 — 1:15). Смесь при этом является однородной (гомогенной) и образуется в результате впрыска топлива на такте впуска, когда поршень идет вниз, и топливный факел в форме широкого конуса заполняет весь раскрывающийся объем.

Отражения факела от поршня не происходит, и после обратного хода сжатия смесь поджигается. Этот режим — SUPERIOR OUTPUT MODE — активируется также при движении под нагрузкой, то есть, в тех случаях, когда требуется увеличение выдаваемой мощности.

В двигателях для европейского рынка присутствует и третий режим — TWO-STAGE MIXING (двухэтапное смесеобразование). Впрыск при этом производится дважды: на такте впуска и в конце хода сжатия.

Смысл заключается в том, что небольшая порция бензина, впрыснутая не первом этапе, охлаждает стенки цилиндра и способствует увеличению массового количества всасываемого воздуха, что позволяет пропорционально увеличить и подачу топлива на второй стадии впрыска (в конце такта сжатия).

Совет: учитывая привередливость системы к качеству воздуха, следует уделять особое внимание профилактике воздушного фильтра, а впускной коллектор рекомендуется очищать каждые 25 — 30 тысяч км.

Кто портит воздух?

На холостом ходу (ХХ) мотор GDI работает также на двух режимах. Основным является Compression on Lean (обедненная смесь) — 625 — 650 об/мин. Однако постоянная работа на нем приводит к накапливанию в катализаторе высокотоксичного оксида азота (NO), что заметно по неприятному запаху из выхлопной трубы.

Чтобы выжечь это соединение, периодически включается режим STICH F/B (продувка). Обороты возрастают примерно до 750, на некоторых моделях — до 900.

По такому поведению мотора, работающего на ХХ, и можно распознать двигатель GDI. На исправном двигателе продувка кратковременно включается примерно через 4 минуты. Режим STICH F/B функционирует в свою очередь по двум вариантам: регулирование смесеобразования с учетом коррекции датчика кислорода (CLOSED LOOP) и нерегулируемый процесс (OPEN LOOP).

Стоит ли овчинка выделки?

Какие выгоды сулит новый двигатель с НВ, в том числе и системы GDI:

Ежедневная эксплуатация автомобиля в городских условиях, когда силовой агрегат постоянно работает на стабильных оборотах ХХ, сопровождается заметной экономией топлива — примерно на 20 — 25%. За городом расход горючего остается таким же, как и у агрегата с распределенным впрыском.
Особенности принципа смесеобразования обеспечивают «джедаю» взрывной характер, тяга и мощность агрегата превосходят аналогичные показатели обычного (распределенного) инжектора.
Он более чист с экологической точки зрения, правда, российский владелец от этого ничего не имеет, в отличие от японца. Ведь островные жители приобретают тот же Mitsubishi с двигателем GDI в основном для получения льготной скидки по транспортному налогу, а ремонт силового агрегата они перекладывают на будущего покупателя, как правило, зарубежного.
Некоторые утверждают, что GDI двигатель лучше запускается в зимнее время.

Следует заметить, что из двигателей прямого впрыска японского и корейского производства самые надежные и доработанные моторы стоят на автомобилях Мицубиси (Митсубиси).

Приключения японцев в России

И все-таки, перефразируя известную пословицу: что японцу хорошо, то русскому — смерть. В России все преимущества НВ перечеркиваются низким качеством отечественного бензина. В чем это выражается?

Недостаточно чистое топливо, да и просто высокий процент содержания серы в бензине приводит к ускоренному износу ТНВД и засорению форсунок. Ремонт последних, кстати, невозможен. Если промывка не получается, приходится заменять их новыми, что довольно накладно. Наиболее часто на форумах жалуются на «плавающие» обороты ХХ.

Одной из причин, если не главной, такого явления является вышеупомянутый насос. Как было сказано выше, холостые обороты изменяются регламентировано, в соответствии с прошивкой ЭБУ.

Когда износ качающего плунжера (плунжеров) достигает определенной величины, после перехода на режим Compression on Lean давление впрыска падает ниже допустимого, и компьютер возвращает систему в режим обогащения. После нормализации давления процессор снова пытается переключить работу впрыска на «обедненный» режим.

То есть, частота переключений увеличивается, а если на процесс накладываются и другие факторы, то периодичность становится хаотичной, что и приводит к неприятным дерганиям на ХХ. Скорее всего, потребуется диагностика и ремонт ТНВД, чистка форсунок, а также удаление сажи из впускной системы.

То, что часть отработанных газов из экологических соображений направляется во впускной коллектор, приводит к засаживанию каналов, регулирующих заслонок, клапанов. В системах распределенного впрыска впускные клапаны омываются топливом, которое подается форсунками в коллектор, и проблема отложения сажи не стоит так остро.

Еще одна проблема заключается в отсутствии достаточного количества квалифицированного персонала по обслуживанию подобных систем. Определить причину неисправности и сделать необходимый ремонт проблематично даже в крупных городах, а что уж говорить о российской глубинке.

Наибольшая опасность для двигателя с прямым впрыском исходит от бензина. Горючим следует заправляться на проверенных АЗС. Категорически нельзя использовать различные присадки, октаноповышающие добавки — это прямой путь убить топливный насос.

Несмотря на серьезные недостатки, система прямого впрыска пока еще не похоронена. Многие владельцы японских авто утверждают, что довольны этим движком. Да и круг автопроизводителей расширяется. К примеру, GDI-моторами комплектуются корейские Hyundai Avante и Hyundai Gamma. Возможно, в ближайшем будущем новые двигатели избавятся от своих болезней, и гадкий утенок превратится, наконец, в красивого лебедя.

avtodvigateli.com

Что такое двигатель GDI или Gasoline Direct Injection

Ни для кого не секрет, что двигатель прямого впрыска далеко не новинка. Первооткрывателями в данной области стали инженеры Mitsubishi. Первые из авто, оснащёнными двигателями GDI, были Mitubishi Galant и Legnum, продаваемые на внутреннем рынке Японии. Двигатель имел маркировку 4G93 и устанавливался на Mitsubishi Carisma, Colt, Galant, Lancer, Pajero iO и др.

Содержание статьи

Что такое двигатель GDI, его особенности и принцип работы.

Устройство двигателя GDI

Рассмотрим ближе, что же такое GDI или Gasoline Direct Injection, а по-русски – прямой впрыск топлива, и разберёмся, что это такое. Он пришёл на смену двигателям MPI, или Multi-Point Injection (распределённый впрыск), в которых топливо впрыскивается в каждый впускной канал и смесь образуется до попадания в цилиндр. А тем временем GDI ‒ это инжекторная система, при которой форсунки находятся в голове блока цилиндров, а впрыск топлива осуществляется не в коллектор, а напрямую в камеру сгорания двигателя.

На нынешнем этапе автомобилестроения непосредственный впрыск представляет собой самый прогрессивный тип питания бензинового двигателя.

Сейчас многие автоконцерны выпускают авто с данной системой, но у разных автопроизводителей она именуется по-разному. Непосредственный впрыск у Ford – EcoBoost, Mercedes – CGI, концерна VAG – FSI и TSI и т.д.

Принципиальными отличиями работы двигателя GDI от работы двигателей с распределённым впрыском являются:

подача топлива напрямую в цилиндры,
возможность применения сверх бедных смесей.

Смесь подаётся под давлением, что обеспечивается за счёт использования ТНВД, который развивает высокое давление в топливной рампе. За счёт этого сократилось в 6 раз (в сравнении с обычными инжекторными двигателями) время открытия форсунки до 0.5 мсек на холостых оборотах.

При использовании системы прямого впрыска уменьшается расход топлива приблизительно до 20 % и количество выбросов, но двигатели с данной системой менее терпимы к качеству используемого топлива.

Mitsubishi(Митсубиси) при создании двигателя GDI вобрали лучшее от бензинового и дизельного ДВС. Таким образом, здесь присутствуют, как и в любом другом бензиновом двигателе, свечи зажигания на каждый цилиндр, однако здесь появились топливный насос высокого давления (ТНВД) и форсунки на каждый цилиндр. Благодаря ТНВД бензин через форсунки впрыскивается в цилиндры под давлением около 5 Мпа, а форсунка осуществляет два типа впрыска бензина. Поэтому, если вы захотите перевести свой автомобиль на газ, то вам потребуются соответствующее оборудование и специальные настройки блока управления ГБО (в связи с расположением форсунок и пр.).

Режимы работы двигателя GDI

Технология прямого впрыска GDI

GDI двигатель способен работать в различных режимах (их три), каждый из которых зависит от преодолеваемой нагрузки. Рассмотрим эти режимы:

Режим работы на сверхбедной смеси. Включается данный режим, когда двигатель слабо нагружен. При нём впрыск топлива осуществляется в конце такта сжатия. Соотношение воздух/топливо в этом случае 40/1.
Режим работы на стехиометрической смеси. Этот режим включается, когда двигатель испытывает среднеинтенсивную нагрузку (например: разгон). Топливо подаётся на впуске, оно впрыскивается коническим факелом, заполняя цилиндр и охлаждая воздух в нём, что предупреждает детонацию.
Режим работы системы управления. При нажатии “тапки в пол” с малых оборотов, впрыск топлива осуществляется поэтапно, в две стадии. Малая часть топлива впрыскивается на впуске, охлаждая воздух в цилиндре. В цилиндре образуется сверх обеднённая смесь (60/1), которой не свойственны детонационные процессы. А под конец такта сжатия в цилиндр впрыскивается необходимое количество топлива, что “обогащает” топливно-воздушную смесь (12/1). При этом для детонации уже не остаётся времени.

В итоге, увеличилась степень сжатия до 12-13, а двигатель нормально функционирует на бедной смеси. Совместно с этим повысилась мощность двигателя, уменьшился расход топлива и уровень вредных выбросов в атмосферу.

А самые новые двигатели GDI от КИА оснащены турбонаддувом, а именуются они T-GDI. Так последние двигатели семейства Kappa отражают мировую тенденцию к “даунсайзингу”, что выражается в уменьшении объёмов двигателей вместе с увеличением их эффективности. Например, двигатель 1.0 T-GDI от КИА имеет мощность 120 л.с. и крутящий момент 171 Нм.

Особенности и недостатки двигателей GDI

Технология прямого впрыска является весьма актуальной, но она не избавлена от недостатков.
Итак, чем же плох двигатель GDI?

Крайне прихотливый к топливу, из-за использования топливного насоса высокого давления (аналогичный в дизельных авто). За счёт использования ТНВД двигатель реагирует не только на твёрдые частицы (песок и т.п.), но и на содержание серы, фосфора, железа и их соединений. Стоит отметить, что отечественное топливо имеет повышенное содержание серы.
Специфика форсунок. Так, в двигателях GDI форсунки размещаются прямо на цилиндры. Они должны обеспечивать высокое давление, но рабочий потенциал их невысок. Также невозможен их ремонт, а потому форсунки меняются целиком, что приносит владельцам немало дополнительных расходов.
Необходимость непрерывного контроля за качеством воздуха. Поэтому приходится постоянно контролировать чистоту воздушного фильтра.
На автомобилях с GDI первого поколения топливный насос высокого давления (ТНВД) имел малый ресурс.
Владельцам “немолодых” автомобилей необходимо использовать очиститель впуска двигателя раз в 2-3 года. В основном для этого используются спреи-аэрозоли (например: SHUMMA).

Несмотря на перечисленные минусы, многие автовладельцы утверждают, что при заправке автомобиля на проверенных АЗС 95-98 бензином (а не из Петькиного “трахтера”), своевременной замене свечей (оригинальных, что крайне важно) и масла, двигатели GDI не вызывают проблем даже при пробеге до 200 000 км и более.

Достоинства двигателей GDI

Итак, преимущества GDI-двигателя по отзывам:

Меньший средний расход топлива в сравнении с двигателями, оснащёнными распределённым впрыском;
Меньший уровень токсичных отходов горения;
Больший крутящий момент и мощность;
Увеличение срока службы отдельных деталей двигателя, так как в этих двигателях меньше нагара.

Решение покупать автомобиль с двигателем GDI или нет ‒ личное дело каждого. Но, приняв положительное решение, стоит тщательнейшим образом “обследовать” автомобиль. Если он не убит, то у вас ещё больше пищи для ума, потому как крайне приятно ехать “бодро”, но с меньшим расходом топлива, и наносить меньший вред окружающей среде и своему здоровью.

mytopgear.ru

что это такое, возможные проблемы

История двигателей GDI (Gasoline Direct Injection) берет начало в 1925 году, когда шведский инженер Е.Хесселаман создал легкую и экономичную установку с искровым зажиганием, работающую сразу на нескольких видах топлива: бензине, солярке, масле и керосине. Подача топлива в камеры сгорания осуществлялась насосом, а для воспламенения слабо сжимаемой смеси использовались свечи. По мере изменения внешних температур менялся и вид топлива. В сравнении с предшественником современные GDI-агрегаты многократно улучшены и заслужили признание ведущих компаний мирового автопрома, хотя в качестве топлива в них используется лишь бензин. Первой серийный выпуск авто с установкой Gasoline Direct Injection начала компания Daimler-Benz. Рассмотрим подробнее, что такое GDI двигатель? Как он устроен? Что делает его популярным? И есть ли у него недостатки?

Чем отличается GDI двигатель

В GDI-двигателях реализована идея прямого впрыска топлива в камеру сгорания. Подобное решение для остальных бензиновых агрегатов нехарактерно. GDI двигатели объединили в себе некоторые черты двигателей на бензине и на дизельном топливе, получив в итоге очень достойные характеристики. От дизелей GDI достался топливный насос, подающий топливо под давлением около 4,8 Мпа (примерно 50кг/см²) и система впрыска на финальной стадии сжатия, а от бензиновых – тип топлива и свечи зажигания. Форсунка в GDI направляет топливо прямо в цилиндр, там же происходит его смешивание с воздухом, однако для зажигания смеси используется искра.

Впрыск топлива в обычном инжекторном двигателе и GDI.

Концепция превосходства

Подаваемая в цилиндр смесь хорошо структурирована, направляется по выверенной траектории, распределяется по всему объему, но в разной концентрации. Обедненная порция так называемой «холодной» концентрацией достигает стенок цилиндра, тогда как более богатая «горячая» – остается в центре, где располагается свеча. В этом секрет сохранения работоспособности двигателя, несмотря на использование сверхобедненных смесей, что объясняется созданием необходимой концентрации у самой свечи. Вдобавок агрегат оснащается двумя топливными насосами, один из которых дислоцируется в баке, что типично, а другой, насос высокого давления (ТНВД), создает атмосферу в топливной рампе.

Благодаря ТНВД удалось свести к минимуму время открывания форсунок и понизить расход бензина, сохранив на достойном уровне крутящий момент и разгонные показатели. В двигателях с инжектором на холостых оборотах открытие форсунки происходит через 3 мс, а в GDI-двигателях – через 0,51 мс. Это в 6 раз быстрее!

На практике для достижения всех плюсов прямого впрыска инженерам пришлось сделать многое, например:

изменить форму поршневого днища так, чтобы она обеспечивала подачу смеси непосредственно к свече;
увеличить давление бензина с 3 до 50 бар;
выполнить в головке блока каналы впуска для получения воздушного винта в цилиндрах и др.

Движение воздуха в камере сгорания и форма поршня. Двигатель Mitsubishi 4G93 GDI.

Читайте также: TDI двигатель — что это такое и чем он отличается от GDI.

Прогрессивность GDI

Выпускаемые в Японии агрегаты располагают режимом Ultpa Lean Combustion Mode, разрешающим использовать супер-обедненную смесь в пропорции 37-41:1. Этот режим задействуется до достижения порога в 115-120 км/ч если нет резких изменений нагрузки и обеспечивается постепенное наращивание скорости. Впрыск осуществляется спиральной струей по ходу стрелки часов.
Стехиометрический режим Superior Output Mode используется, когда стрелка показывает 125 км/ч и более, автомобиль преодолевает затяжной подъем или же буксирует прицеп.
В режиме Stich F/B состав рабочей смеси очень похож на характерный для стехиометрического. Технология имеет свои подрежимы, в одном из которых (Closed loop) воздушно-бензиновый баланс определяется показаниями кислородного датчика, в другом же (Open loop) — сенсоры на состав топливной смеси не влияют.
В двигателях GDI европейского образца есть еще одно усовершенствование – Two-Stage Mixing, – обеспечивающее эффективный двухступенчатый бензиновый впрыск в момент резкого старта либо стремительного обгона. Технология подразумевает двукратный впрыск в течение четырехтактного цикла. На впуске в цилиндр попадает двукратно супер-обедненная смесь, но она не воспламеняется и содействует преимущественно охлаждению камеры. А в момент сжатия подается уже сверх-обогащенная смесь, в пропорции воздуха и горючего 12:1, так коэффициент заполняемости камеры повышается и двигатель показывает предельную мощность.

Проблемы GDI двигателя

Основная проблема состоит в высокой чувствительности GDI-двигателей к качеству топлива. Это в равной мере относится и к любым неисправностям, способным хоть как-то отразиться на качестве подаваемой смеси.

На установках Gasoline Direct Injection иногда наблюдается сильное почернение свечей зажигания или они вовсе выходят из строя. Обычно это результат высокой чувствительности топливной аппаратуры к воде и мельчайшим примесям. Накопление сажи во впускном коллекторе объясняет её попаданием в камеру сгорания. Её частички могут оседать на клапанах и забивать форсунки, что мешает нормальному распылению бензина.

Вследствие накопления нагара на внутренней поверхности впускного коллектора меняется конфигурация спирали воздуха; она уже не соответствует норме для GDI, в итоге чего сгорание нарушается. По количеству нагара на свечах достаточно объективно определяется степень засоренности впускного тракта. До определенного момента нормальной их работе это не мешает, но через 20 тыс. км пробега можно подумать об замене, а впускной коллектор в профилактических целях рекомендуется очищать через 25-30 тыс. км.

Также проблемой является повышенная токсичность выхлопов. Сгорание сверхобедненной топливной смеси приводит к образованию токсичных окислов азота NOx. Чтобы подогнать показатели выхлопа под требования Euro 3 японские инженеры сначала модернизировали нейтрализаторы, а позже добились их невысокой чувствительности к серным примесям.

Видео на тему

принцип работы, плюсы и минусы мотора

Люди, которые не связаны с вождением автомобиля, не знают ничего о GDI двигателях, его плюсах и минусах. Особенно затруднителен момент выбора автомобиля, когда человек сталкивается с его покупкой и встречает такой двигатель. Начинаются сомнения, брать ли такую машину или нет.

Возникающие колебания, параллельно подкрепляют споры и отзывы, которые прописываются на форумах. Человек, не сталкивающийся с моторами GDI и не имеющий ни малейшего представления о них, начинает опасаться за будущую покупку. Мало ли придется столкнуться с внештатной работой моторного узла, либо увеличить ремонтные расходы, либо часто обращаться в автомастерскую.

Поэтому, чтобы сделать правильный выбор, мы расскажем о том, что такое GDI и какие у двигателя плюсы и минусы. В этой статье мы учли мнения всех категорий водителей: профессионалов и любителей.

Особенности мотора GDI и модификации

Двигатель, с аббревиатурой GDI (Gasoline Direct Injection), работает по принципу того, что топливо распределяется сразу по цилиндрам. В других двигателях, все построено по-другому, топливо впрыскивается сначала во впускной коллектор. Двигатели GDI используют только японские концерны, Mitsubishi, Toyota, Nissan.

Теперь остановимся на автомобилях с двигателем GDI. Первое с чего стоит начать, это топливо. Двигатель любит чистое топливо, с высоким октановым числом. Это можно рассматривать, как рекомендацию, которой следует придерживаться.

Категорически нельзя использовать этилированный бензин. Применяйте присадки, всевозможные очистители топлива и «повышатели» октанового числа. Использовать разрешается, но злоупотреблять не стоит. Это происходит потому, что принцип работы топливных насосов высокого давления (далее ТНВД) построен сложно.

Существует несколько модификаций двигателей GDI и каждый из них построен по-разному. Например, в одном двигателе принцип «сжимания и нагнетании топлива» включает участие только мембранного клапана.

Это уже другой двигатель у которого схема работы может быть уже по другому. Там могут быть задействованы 7 небольших плунжеров. Принцип работы схож с пистолетной обоймой и сложную механическую схему.

Эти модификации двигателей GDI имеют одну схожую особенность. Все детали: мембранный клапан, плунжера являются высокоточными деталями. Их максимально качественно обрабатывают.

Совет

А теперь смотрите, что может произойти, если будете использовать некачественные виды топлива, либо подозрительные примеси в движках GDI. Через какое-то время ТНВД «сядет», что не будет давать нужного давления. Конструкторы предусмотрели этот момент и включили несколько ступеней для очистки топлива.

Начальная очистка производится при попадании топлива в ТНВД, где установлена «сеточка», которая производит первоначальную очистку.

Следующая очистка происходит непосредственно в топливном фильтре. Он находится на каждом автомобиле и располагается по-разному: у кого-то под днищем, у кого-то прямо в топливном баке.

Далее, очистка осуществляется тогда, когда топливо поступает в ТНВД, на подступах к которому установлена «сеточка-стакан».

Последняя очистка производится при обратном возвращении топлива, когда оно снова попадает в ТНВД и проходит через всю его конструкцию. На выходе мы опять имеем сеточку-стакан, которая производит очистку.

Все эти степени очистки являются отличным вариантом для любого вида топлива, кроме нашего.
Если мощность мотора и приемистость понизились, то не оставляйте этот факт без внимания. Значит, с двигателем происходит что-то не то.

Через определенное время автомобиль просто может перестать заводиться. Поэтому, незамедлительно выдвигайтесь на ближайшее СТО, которое специализируется на моторах с такими ТНВД. Попытайтесь решить вопрос еще на начальном этапе. Таким образом, можно продлить срок службы GDI двигателя.

Выявление неисправности ТНВД на двигателе с маркировкой GDI

Чтобы определить проблему ТНВД и убедиться в его «виновности» стоит применить методику, которая включает в себя несколько пунктов:

Первый шаг: Начинаем с проверки электроники, в процессе которой считываем DTC. Должны сразу отметить тот факт, что на ТНВД двигателя GDI установлен лишь электромагнитный клапан. Это все, что имеется из электроники на агрегате. Клапан «запирает» топливо.

Электроника на двигателях достаточно продвинутая и чувствительная. Много различных экспериментов проводили с ней, на которых она показывала себя с безупречной стороны.

Cистема GDI вызывает только уважение, но в ней есть особенность. Если ухудшаются параметры внутри ТНВД, то система на изменения давления горючего не реагирует. Здесь мы рассматриваем варианты износа от использования некачественного топлива. Следовательно, переходим к следующему шагу.

Шаг 2: Теперь убедитесь, что исправен электромагнитный клапан. Если с его работой проблем не обнаружено, переходим дальше.

Шаг 3: Замерьте давление ТНВД на «выходе». Нормально давление составит 40 — 50 кгсм2. Если прибор показывает результат в этом диапазоне, значит, все хорошо. Приобретая авто с мотором GDI, будьте готовы к тому, что Российское топливо им не подходит.

Если Вы приобрели, либо окончательно остановили выбор на GDI, то проводите полную очистку ТНВД каждые 2000-3000 километров. Доверить это лучше профессионалам.

Принцип работы двигателя GDI

Теперь подробно рассмотрим, как работает данный тип двигателей.

По своей конструкции GDI схож с бензиновыми и дизельными моторами. Если брать цилиндр в отдельности, то он в себя включает форсунку, свечу зажигания. Благодаря форсунке горючее поступает в двух режимах.

В работе двигателя существует несколько режимов, которые напрямую зависят от многих показателей: скорости, темпа езды, эксплуатации автомобиля. Первый режим — работа на сверхбедных смесях. Задействован тогда, когда автомобиль едет спокойно, скорость не превышает 120 км/ч.

В результате этого режима на выходе получаем устойчивость, надежность работы двигателя. Второй режим — работа на стехиометрической смеси. Тут уже рассматривается интенсивное движение, езда на высоких скоростях.

Третий режим производит уже сама система управления GDI, когда машина двигается с маленькой скоростью, а затем резко вжимаете газ. Здесь происходит повышение момента двигателя.

Что в итоге? А то, что при первом режиме мотор будет работать устойчивей. Мощности GDI будет выдавать больше, топлива расходовать меньше. Этот режим наиболее экологический, по сравнению с другими бензиновыми агрегатами.

Поделитесь информацией с друзьями:

shokavto.ru

Запасные части и аксессуары для автомобилей ФОРД
