Маркировка дисков, символика, термины на дисках, обозначения
Главная / Диски / Полезная информация / Маркировка дисковЧтобы выбрать диски к своему автомобилю, мало знать нужный диаметр и количество болтов для крепления. Диск должен соответствовать целому ряду параметров. Полностью размер диска выглядит так: 6.5×16 5/100 ET48 d56.1. Умение расшифровывать условные обозначения на дисках поможет избежать ошибок при покупке и разочарований при установке на автомобиль.
Итак:
6,5 — значение ширины обода. Указывается в дюймах. Если хотите узнать размер в миллиметрах, то 6,5 нужно умножить на 2,54 (1 дюйм).
j (может быть заменено на «Н2») — для рядовых потребителей эти значения не важны, т.к. являются служебными обозначениями для производителей и продавцов.
J — значение, в котором закодированы данные о конструктивных особенностях закраин бортов обода, такие, как углы их наклона, радиус/радиусы закругления и прочее.
Н2 (сокращение от Hump) — наличие этого обозначения указывает, что на полках обода есть кольцевые выступы (хампы), удерживающие бескамерную шину от соскальзывания с диска Буквенное обозначение Н означает одинарный (простой) хамп. Н2 — обозначает двойной хамп. Также есть плоский хамп (Flat Hump) — FH, комбинированный (Combi Hump) — CH, асимметричный (Asymmetric Hump) — AH. Если между обозначениями ширины диска и его посадочным диаметром стоит знак х (как в данном случае) — это означает, что обод диска неразъемный, без хампов.
5/100 — обозначают значение PCD колеса (Pitch Circle Diameter). Цифра «5» — количество на диске крепежных отверстий для гаек (болтов), и в миллиметрах «100» — диаметр, по которому расположены отверстия креплений. Если необходимо, а под рукой нет специальных приборов, замер можно сделать обычной канцелярской линейкой.
ВАЖНО: крепежные отверстия колеса могут располагаться на разных диаметрах, у которых очень жесткий допуск относительно центрального отверстия.
Предупреждение! У отверстий креплений может быть небольшой плюсовой допуск по диаметру, что визуально затрудняет точное определение PCD, если его отличия от штатного всего 2 миллиметра. К примеру, нередко на ступицу с значением PCD 4/100 устанавливают колесо PCD которого 4/98. ЭТО ОПАСНО!!! Полностью затянутой будет только одна гайка (болт). Крепежные отверстия остальных 3 гаек «уведет», в итоге они будут недотянуты или затянуты с перекосом. В итоге колесо будет не полностью посажено на ступицу. При езде его будет «бить», велик риск того, что гайки будут постепенно выкручиваться сами собой.

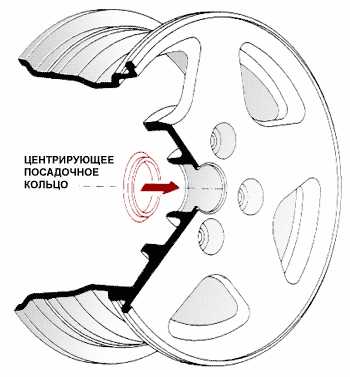

d — (пример: d 66.6) — в миллиметрах обозначается диаметр ступицы, либо значение диаметра центрального отверстия колеса. Важно точное совпадение данного параметра с диаметром посадочного цилиндра ступицы автомобиля. Сопряжение размеров обеспечит предварительное центрирование на ступице колеса, что облегчит установку болтов.
ET — буквенное обозначение вылета диска, т.е. расстояния в миллиметрах от привалочной плоскости колесного диска, устанавливаемого на автомобильную ступицу, и условной плоскостью, которая проходит посередине обода колеса.
ЕТ «положительный» — привалочная плоскость не выступает за границу условной.
ЕТ «отрицательный» — привалочная плоскость находится за воображаемой плоскостью.
В некоторых странах встречается и другое обозначение ЕТ — OFFSET или DEPORT.
Примеры обозначения вылета:
ЕТ 46 — положительный вылет, 46 миллиметров.
ЕТ-20 — отрицательный вылет, 20 миллиметров.
ЕТ 0 — вылет «нулевой».
Предупреждение! Опасно устанавливать на автомобиль колеса, вылет диска у которых отличается от штатного, рекомендованного заводом-изготовителем машины. Стремясь придать машине спортивный вид, некоторые автовладельцы ставят на нее диски с уменьшенным вылетом. Машина становится немного устойчивее на трассе, т.к. колесная колея становится шире. И вместе с тем повышается нагрузка на подвеску автомобиля и ступичные подшипники. И наоборот, невозможно увеличить вылет колеса — его колесный диск упрется в тормозной диск. Все это может привести не только к поломке автомобиля, но и к аварийной ситуации на дороге.
Также на колесе могут быть следующие обозначения:
—Дата изготовления — (пример: 0309) — означает, что дата выпуска диска — третья неделя 2009 года.
—ISO, SAE, TUV — клеймо, которое ставит контролирующий орган. Данная маркировка — подтверждение того, что колесо соответствует международным стандартам/правилам.
—MAX LOAD 2000LB — наиболее часто встречающееся значение максимальной грузоподъемности колеса (в фунтах или килограммах). В данном примере — максимально допустимый предел нагрузки — 2000 фунтов, т.е. 908 килограммов. — PCD 4/100 — параметры присоединительных размеров; — MAX PSI50 COLD — максимальный показатель давления воздуха в шине. В данном примере — не более 50 фунтов на дюйм квадратный (3,5 кгс/квадратн.см). «COLD» — переводится, как «холодный» — напоминание, что измерение давления надо производить в холодной покрышке.
Рекомендация специалистов интернет-магазина дисков Колеса Даром
Даже если есть ощущение, что технические термины для Вас более-менее понятны, подбор дисков все же лучше делать, проконсультировавшись со специалистом непосредственно в момент покупки. Это, как минимум, экономия денег и времени. А, как максимум, избавит от ошибок и, как следствие, опасных ситуаций на дороге.
www.kolesa-darom.ru
|
Обозначение (маркировка), по которой специалист или Вы сами сможете понять, подходит ли данный диск на тот или иной автомобиль, выглядит следующим образом: 7.5J x16 Н2 5/112 ET 35 d 66.6. Это обозначение должно быть нанесено на внутреннюю поверхность диска и обязательно должно присутствовать на его упаковке (коробке) или в сопроводительном буклете, наклейке и др. Разберем маркировку по значениям. 7,5 — ширина обода в дюймах. Данный размер должен обязательно соотноситься с шириной шины. Слишком узкая или слишком широкая шина могут при движении соскочить с несоответствующего обода. Специалисты шиномонтажных центров помогут вам подобрать подходящие шины, руководствуясь специальными таблицами.  Предупреждение!Ни при каких обстоятельствах на большое колесо (например, 16-дюймовое) нельзя натянуть шину меньшего диаметра (например, 15-дюймовую)! 5/112 – PCD (Pitch Circle Diameter). Цифра 5 — количество крепежных отверстий в диске для болтов или гаек (наиболее часто встречаются колеса с количеством крепежных отверстий от 4 до 6, реже их бывает 3, 8 или 10). 112 – диаметр окружности в мм, на которой расположены центры крепежных отверстий. Существует ограниченное число таких диаметров (примеры – 98, 100, 112, 114,3, 120, 130, 139,7 и некоторые другие, они применяются автопроизводителями либо по традиции, либо как наиболее подходящие для определенных типов автомобилей – так, размер 139,7 характерен для пикапов и внедорожников). Изредка встречаются колеса с двумя «наборами» по 4 или 5 крепежных отверстий, расположенными на двух разных диаметрах. Предупреждение! Крепежные отверстия колеса выполнены с допуском в плюс по диаметру. Поэтому можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров. Например, на ступицу с PCD 100/4 (размер, характерный для автомобилей Opel и Daewoo) часто пытаются установить колесо PCD98/4 (ВАЗ, ФИАТ) — 98 мм от 100 на глаз не отличишь. Это недопустимо! В этом случае из всех гаек только одна будет затянута полностью, остальные же отверстия «уведет», и крепеж окажется недотянутым или затянутым с перекосом – посадка колеса на ступицу будет неполной. На ходу такое колесо будет очень сильно «бить», кроме того, не полностью затянутые гайки будут откручиваться сами собой.
Еще одно предупреждение! Ни в коем случае не пытайтесь «подогнать» крепежные отверстия колеса с помощью сверла или круглого напильника – этим вы безнадежно испортите колесо, и его можно будет только сдать в утиль. Крепежные отверстия выполняются с высокой точностью, которую без специального станка обеспечить невозможно. При сомнении в величине PCD у колеса с отсутствующей маркировкой можно попытаться измерить данный диаметр штангенциркулем, но лучше прибегнуть к помощи специалистов, обладающих специальными приборами. Предупреждение! Не устанавливайте на автомобиль колеса с нештатным вылетом. Уменьшение вылета делает колею колес шире, что немного повышает курсовую устойчивость автомобиля и придает ему стильный гоночный вид, но вместе с тем резко перегружает подшипники ступиц и подвеску. Увеличить же вылет, т. е. сузить колею, как правило, невозможно — диск упрется в тормозной механизм. Предупреждение! Никогда не пытайтесь прикрепить колесо к ступице какими-либо «подходящими» болтами либо гайками – применяйте только специальные болты и гайки, предназначенные для крепления колес. Они всегда имеются в продаже в шинных центрах и магазинах автозапчастей. На диске также может быть указано: Совет специалистов нашего портала: даже если Вы чувствуете, что хорошо разобрались в технических терминах, подбирайте диски в присутствии специалистов. Этим Вы сэкономите время, деньги, и, что самое главное, сохраните себе здоровье. |
www.nakolesah.ru
Что такое ET на дисках. Маркировка и размеры колесных дисков
Автомобили 28 ноября 2017Любой опытный водитель в состоянии позаботиться о своем транспортном средстве и может даже произвести какой-нибудь несложный ремонт. Поменять расходные материалы, заменить детали подвески и прочее. Единственное, куда не стоит лезть, так это в двигатель – пусть лучше устранением его неисправностей занимаются специалисты. Переобуть свою машину может любой владелец, и в этом нет ничего сложного. Тем не менее у новичков может возникнуть вопрос: «Что такое ET на дисках?»
В процессе подбора дисков для своего автомобиля, многие автолюбители игнорируют или забывают про вылет. А между тем, это важный параметр. И это вовсе не преувеличение!
Как думают водители
Некоторые владельцы транспортных средств желают хоть как-нибудь выделиться среди многообразия прочих автомобилей. Продиктовано это главным образом собственной индивидуальностью, ведь у каждого человека свои вкусы и предпочтения. А как это можно сделать при помощи своей машины? Правильно – переобуть ее.
И тут есть один нюанс. Многие автолюбители, выбирая для своего авто колесные диски, подбор по размеру производят не совсем корректно. Они считают, если у колеса есть все нужные крепежные отверстия, то оно встанет как надо. В действительности все не так однозначно.
Да, диск установится без проблем, надежно зафиксируется и можно наслаждаться поездками. К тому же некоторые продавцы в специализированных магазинах могут упомянуть, что вылет ни на что не может влиять. Но так ли это?
Важный параметр

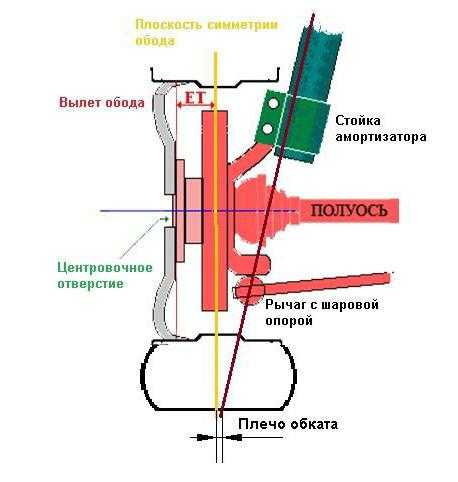

Под вылетом диска понимается геометрический параметр диска, который в документации к автомобилю обозначается двумя латинскими буквами – ET. У автомобильного диска различают несколько поверхностей, среди которых есть привалочная плоскость, которая прилегает к ступице. Вылет – это расстояние от этой поверхности до воображаемой центральной оси диска.
Чтобы сделать правильный выбор автомобильных дисков и шин, этот параметр можно легко рассчитать самому по формуле: ЕТ = а — b / 2, где:
- ЕТ – вылет диска;
- a – расстояние от внутренней плоскости диска до привалочной поверхности;
- b – общая ширина диска.
Измеряется он в миллиметрах. Исходя из данного параметра, можно судить о другой не менее важной характеристике – колесной базе автомобиля. Любое несоответствие штатному значению отрицательно сказывается на эксплуатации транспортного средства.
При увеличении вылета диска (положительное значение) колесо смещается ближе к центру автомобиля. То есть прячется под крылом. С уменьшением параметра (отрицательное значение) колесо, наоборот, выходит наружу.
Тип вылета
Разбирая вопрос, что такое ET на дисках, стоит отметить, что из приведенной выше формулы, эта характеристика может принимать разные значения, и в этом не будет никакой ошибки. Обусловлено это тем, что различают три вида данного параметра:
- положительный;
- нулевой;
- отрицательный.

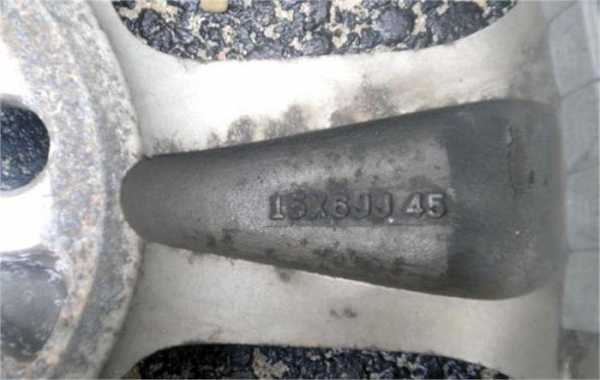

Чтобы покупатели легко ориентировались, производители автомобильных колесных дисков предусмотрительно маркируют изделия. На их внутренней поверхности можно разглядеть надпись вида ЕТхх. Это код, который содержит информацию касательно значения вылета.
К примеру, маркировка ЕТ-20 говорит об отрицательном параметре, в то время как надпись ЕТ15 подразумевает положительный вылет. Нулевое значения маркируется как ЕТ0.
Особенности комплектации в отношении одной модели
Многих владельцев интересует, как по параметрам колесных дисков и по марке автомобиля выбирать те или иные запчасти. Также они обратили внимание касательно одного занимательного обстоятельства. На одну и ту же модель приходится приобретать разные запасные части. С чем это может быть связано? Все дело в том, что над созданием каждого автомобиля трудятся несколько специалистов, причем их немало. Есть дизайнеры, которые продумывают эргономичный кузов, сборщики салона и прочие рабочие.
Отдельного внимания заслуживает ходовая часть транспортных средств. На этапе ее проектирования необходимо учитывать множество главных параметров, в результате чего определяются требования в отношении отдельных деталей.
Выбрать необходимые параметры колесных дисков по марке автомобиля не так просто, поскольку в настоящее время рынок наводнен большим количеством марок, а моделей и того больше. Нередко одна из компаний выпускает несколько транспортных единиц, которые различаются лишь по объему двигателя. И кажется, что все комплектующие должны быть схожими. Но в действительности разными могут быть и рычаги, и шаровые опоры, и сайлентблоки, и некоторые другие детали.
Другие приоритеты
Различие деталей, упомянутое выше, обусловлено закономерностью. Любое отклонение деталей по массе или размеру силового агрегата оказывает влияние на распределение нагрузки в отношении ходовой части. Поэтому чтобы сохранить маневренность автомобиля и комфорт в поездке, необходимы иные запасные детали.
В отношении колесных дисков, подбора по размеру в частности, есть определенные нюансы. Ранее производители делали многие узлы и агрегаты с большим запасом прочности. Это касалось наиболее важных конструкций автомобиля, в том числе и подвески. Современные приоритеты поменялись и теперь важно снизить себестоимость транспортного средства. Для этого производятся более точные расчеты. В свою очередь это приводит к снижению запаса прочности многих узлов и агрегатов.
Силы, действующие на подвеску
В процессе эксплуатации автомобиля его подвеска испытывает воздействие нескольких разнонаправленных нагрузок. И чем сложнее устроена конструкция, тем больше сил к ней прилагается, что характерно для большинства современных моделей. Для примера возьмем всем известную несложную систему McPherson («МакФерсон»).
Вся масса транспортного средства равномерно распределяется между всеми автомобильными дисками и шинами. При этом сила, которая действует на каждый отдельный элемент, направлена вверх относительно плоскости дорожного полотна. Точка приложения этой силы приходится на центр пятна контакта покрышек с дорогой. У исправной подвески данный центр располагается на оси симметрии каждого из колес. Сюда же подходит и ось стойки амортизатора.
Сила, исходящая от указанного пятна и направленная вверх, воздействует на рычаги подвески, подшипники ступицы, стойки с амортизаторами, наконечники рулевых тяг. Все это хорошо просчитывается производителями еще на стадии разработки конструкции.
На что влияет вылет диска?
Чтобы более точно представить, что такое ET на дисках, надо немного прояснить всю ситуацию. Стоит только измениться расчетному значению вылета, как описанная нагрузка меняет интенсивность и направление. Чем меньше параметр, тем больше колесная база. Соответственно, увеличение вылета ведет к ее уменьшению. В результате рулевая ось смещается, характеристики поворота рулевого колеса меняются, включая и моменты сил, и векторы их приложения.
В конечном итоге это может привести к нежелательным последствиям:
- Подшипники изнашиваются преждевременно.
- Управляемость автомобиля существенно меняется, причем в худшую сторону.
- Из-за неправильного et вылета диска шины изнашиваются быстрее.
- Срок службы деталей подвески заметно сокращается.
- Происходит изменение параметров вращения руля.
Все это говорит о том, что к автомобилю может подойти далеко не каждый вариант, который идеально «сядет» на ступицу. И если поставить красивые и пусть даже эксклюзивные диски, но с неподходящим значением вылета, водитель рискует столкнуться лицом к лицу с серьезными проблемами.
Отклонения от номинала
Все основные функциональные узлы и агрегаты любого автомобиля обладают собственным ресурсом и могут выдержать определенную нагрузку. Но если при выборе необходимого варианта полностью проигнорировать маркировку дисков легковых автомобилей, то это приведет к нарушению баланса. Из-за чего, собственно, и сокращается срок службы практически всех узлов и агрегатов подвески.
Ладно, если уменьшиться срок, можно отделаться малой кровью – приобрести новые детали, пусть и раньше времени. Совсем иначе может обернуться дело в случае поломки во время движения автомобиля. Тогда неприятности гарантированы.
Поэтому производители автомобилей крайне не рекомендуют изменять вылет даже на несколько миллиметров. Однако в ряде случаев есть приятное исключение – расхождение не более 5 мм в каждую сторону. Чем пользуются многие компании, специализирующие на тюнинге транспортных средств и некоторые «всезнающие» их владельцы. Тем не менее для ряда автомобилей даже такое незначительное отклонение может быть критичным.
Расхождение пределов допуска et на дисках приводит к тому, что колесо, в случае меньшего значения, чем сам параметр, будет задевать кузов. Если же он увеличен, то не исключено соприкосновение с узлами подвески.
Соль на рану подсыпают и некоторые продавцы в магазинах, которые просто игнорируют роль вылета. То есть покупателям предлагают не оптимальный вариант, а расхваливают любую понравившуюся модель, которая соответствует многим запросам покупателя. Продиктовано это лишь желанием продать товар, причем как можно большему количеству желающих. А это уже немного попадает под преступление, ведь от того, какой вылет дисков, зависит безопасность водителей.
В качестве заключения
Из всего этого можно сделать один простой вывод: лучше не рисковать собой, пассажирами и приобретать диски с необходимым значением вылета. И если колесо идеально село на ступицу, это еще не факт, что оно точно подходит к автомобилю. Первым делом необходимо интересоваться вылетом диска, а потом уже обращать внимание на прочие личные потребности.
При превышении стандартного параметра диска, ситуация может быть исправлена при помощи колесных проставок. Но это работает только в случае превышения вылета и никак иначе. При этом нужно подбирать блины определенной толщины, чтобы хотя бы приблизить вылет к нулю.
Теперь, зная, что такое ET на дисках, невозможно совершить ошибку. Разве что по привычке забыть. Самое главное — не поддаваться на заверения продавцов, которые не придают этому параметру истинного значения. Стоит настаивать на своем, и тогда не только автомобиль приобретет более привлекательные черты, чем раньше. Каждая поездка будет комфортной и безопасной.
