Лямбда зонд диагностический и регулирующий разница – Чем отличаются лямбда-зонды ? (регулирующий, диагностирующий, универсальный)

Виды обманок лямбда зондов и разница между ними

Электронная обманка



Корректирует показания лямбда зонда электронным способом, путем добавления её в электронную цепь между диагностическим датчиком и ЭБУ.

Наиболее надёжный и долговечный вариант обманки лямбда зонда.

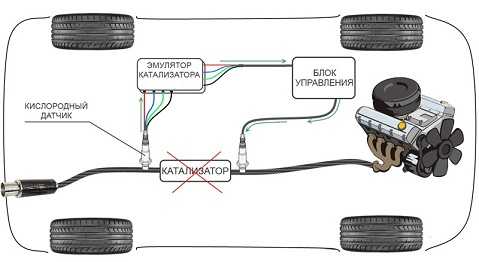

 Принцип работы электронной обманки лямбда зонда



Корректирует показания лямбда зонда электронным способом, путем добавления её в электронную цепь между диагностическим датчиком и ЭБУ.

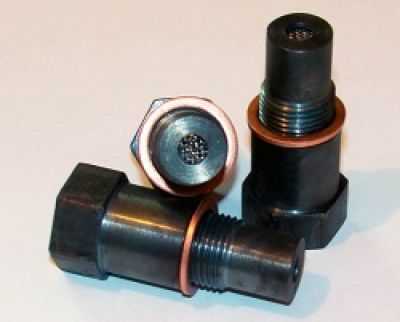

Обманки с миникатализатором



Имеет в своём теле тонкий срез такого же фильтрующего материала, который используется в катализаторе. Вкручивается в гнездо, предназначенное для диагностического датчика, а уже в неё вкручивается сам лямбда зонд. В итоге выхлоп, проходя через срез фильтрующего материала к чувствительному элементу датчика, очищается и лямбда зонд передаёт в ЭБУ сигнал о том, что катализатор на месте и исправен.

Поскольку в качестве фильтрующего материала используются дешевые материалы, имеет ограниченный срок службы, как правило около 2 лет.

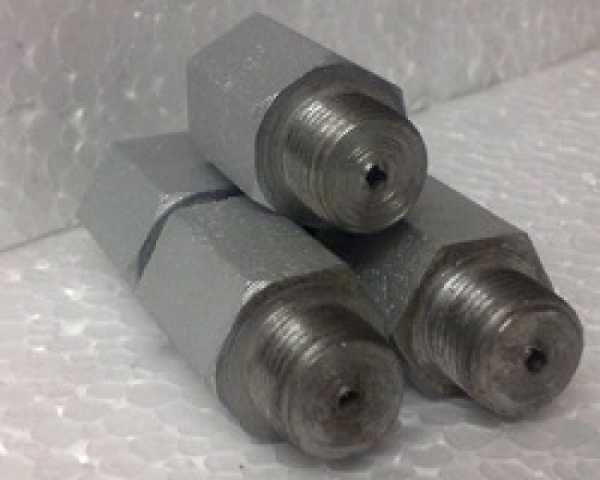

Механические обманки



Принцип работы механических обманок состоит в том, чтобы максимально ограничить доступ выхлопных газов к чувствительному элементу лямбда зонда. Для этого в той части обманки, которая вкручивается в выхлопную трубу, делается отверстие не более 2 мм. В итоге датчик «нюхает» минимум выхлопа и сообщает в ЭБУ о минимальном содержании вредных веществ. Довольно надёжная система, однако не подходит для современных лямбда зондов.







   Принцип работы механических обманок и обманок с миникатализатором





1 — Первый (регулирующий) лямбда зонд

2 — Второй (диагностический) лямбда зонд

3 — Механико — химическая обманка лямбда зонда

4 — Искрогаситель (вместо катализатора)









lambdazond.ru

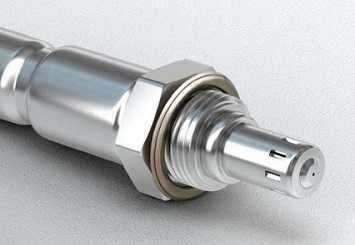

Прежде чем покупать лямбда зонд

При покупке лямбда зонда следует проявить ответственный подход, поскольку этот датчик напрямую влияет на расход топлива, мощность автомобиля и сохранность крайне дорогого катализатора. Да и кто хотел бы, чтобы после замены детали на новую, но неправильно подобранную, сохранилась та же неисправность, выраженная и в поведении автомобиля и в виде горящей на приборной доске лампочке Check Engine.

Не следует спешить или экономить – выбирать нужно именно рекомендуемый для вашего автомобиля датчик.

Итак, что вам нужно сделать прежде, чем покупать лямбда зонд:

• Убедитесь в том, действительно ли ваш кислородный датчик неисправен и подлежит замене.
• Правильно подберите датчик к вашей модели автомобиля.
• Не приобретайте бывших в употреблении датчиков. Проверить работоспособность и остаточный ресурс датчика может только специалист.
• Не пытайтесь отремонтировать вышедший из строя датчик. Лямбда зонд невозможно разобрать – он специально сделан герметичным, после разборки его невозможно сделать снова герметичным.
• Подготовьтесь к правильной установке лямбда зонда, либо поручите замену купленного вами датчика ответственным профессионалам.

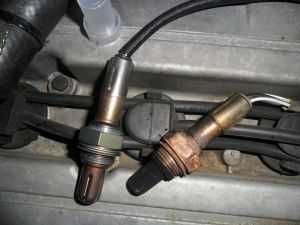

Подтверждение неисправности лямбда зонда.

После получения информации о выходе из строя кислородного датчика проведите диагностику датчика в соответствии с нашими рекомендациями, изложенными в статье «Как проверить лямбда зонд». Это придаст вам уверенности, что датчик действительно подлежит замене и в дальнейшем избавит от разочарования при сохранении неисправности автомобиля с уже новым лямбда зондом. Вот некоторые реальные истории иллюстрирующие это:

«Ну-у-у, мне повезло! Это не лямбда! Теперь имею два запасных датчика и 3,5 тысячи выброшены на ветер. Люди не меняйте ничего без диагностики!»

«Задергался мой Ларгус. Периодически подтраивал. Решил я поменять лямбду. Купил японский. При покупке продавец задал вопрос, мол какой, их два вида. Взял наугад (последние три цифры кода 0351). Снял свой, поставил новый. Все осталось также, только расход стал дико большой и на ХХ глохнет. Свечи все черные. Видимо не тот датчик купил(. Мож ваще не лямбда…»

«Машину купил с полгода назад – американский форд фокус, 2 литра. При покупке горел Check Engine, продавец сказал: «делали диагностику, глючит лямбда-зонд, надо поменять и уже его заказали и оплатили, тебе его отдадим». Приехал Зонд чуть ли не из Америки (оригинал).
Поехал ставить сам, интересно ведь все!)))
Поменял тот, который после катализатора. Клемму сбросил…
После третьего запуска опять загорелся Check Engine(((
Поехал к другу на диагностику. Диагностика показывает 3 ошибки:
Первая я толком и не понял какая! А вот другие — Р0135 (Банка 1, датчик 1) и Р0141 (Банка 1, датчик 2). Оказывается менять нужно было и первый и второй датчики, а я вместо второго поставил первый, а теперь выясняется, что они разные и работа на смарку!!»

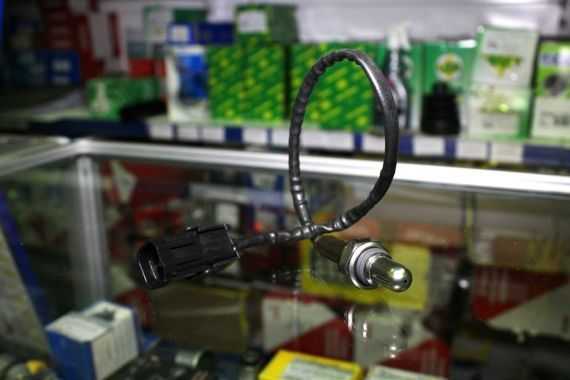

Правильный подбор лямбда зонда.

Не спешите приобретать тот датчик, который вам рекомендуют в ближайшем магазине «Автозапчасти» или по каталогам. Очень часто, продавец предлагает то, что у него имеется в наличии, а многочисленные производители датчиков в своих каталогах или на упаковке датчика заявляют о совместимости с тем или иным перечнем автомобилей. Действительно, при установке может не возникнуть проблем, а вот во время движения или в каком-либо из режимов работы двигателя датчик работать правильно откажется. В итоге, неисправность сохраняется, что влечёт за собой те же проблемы автомобиля, что и работа с неисправным датчиком. Нужно понимать, что лямбда зонды для разных автомобилей отличаются друг от друга.

Исходя из этого, настоятельно рекомендуем вам приобретать либо оригинал, либо проверенную и рекомендованную нами замену. В случае желания сэкономить, приобретайте специально подобранный для вашего автомобиля универсальный датчик.

При этом нужно понимать, что универсальность датчика состоит не в том, что один датчик подходит ко всем машинам сразу, а в том, что он не имеет электроразъёма и подходит к ряду автомобилей одного производителя, имеющих одинаковые двигатели.

Стоит отметить, что, к сожалению, не ко всем автомобилям производятся универсальные датчики и с каждым годом перечень таких автомобилей уменьшается из-за усложнения технологии производства лямбда зонда. Подробнее об универсальных лямбда зондах читайте в статье Универсальный лямбда зонд здесь˃˃

При соблюдении наших рекомендаций, вы не окажетесь в положении некоторых наших клиентов, которые обратились к нам, когда у них за плечами уже был негативный опыт по приобретению того лямбда зонда, который был приобретён без учёта совместимости. Часть таких сообщений мы публикуем в этой статье:

«У меня чек загорелся на 70 тысяче. После диагностики на китайском Лаунче стало ясно, что 1 лямбде хана. Присоветовали не переплачивать за оригинал, а взять универсальный от Боша. Его стоимость через Экзист 2300. В итоге он не подошёл (работал, но после повышения оборотов ДВС больше 2500 не справлялся и показывал неисправность. И как говорит поговорка:» Краилово — приводит к попадалову!» так оно и вышло 2300 Бош+4500 за ещё один. Так что для спокойствия нужен грамотно подобранный датчик.»

«У меня диагностика выдала Р 0137 «Низкий уровень сигнала подогревателя кислородного датчика». Возможные неисправности: 1.Цепь подогревателя кислородного датчика,2.Подогреватель датчика,3.Блок управления двигателя. При проверке старого датчика на сопротивление двух черных проводов (подогреватель) тестер не реагировал, а вот на новом датчике показывал 5-6 Ом, тогда как в книжке указано, что должно быть 12-14 Ом. Знакомый электрик, убеждает меня в том, что мой родной датчик по другому вырабатывает сигнал на ЭБУ по сравнению с тем, что я купил, вроде сигналы отличаются по параметрам. Возможно он не прав, что посоветуете?»

«Добрый день! Подскажите, пожалуйста, месяц назад поменяла датчик кислорода. C-max, 2006 года. Заказывала и устанавливали в одном сервисе. Два дня назад опять загорелся ЧекИнж. Диагностика показала: тот же датчик выдал ошибку. Мастер сказал, что раз поставили не родной, то вот такой глюк, но в целом ничего страшного, можно ездить, ошибку потерли. Ощущение, что они мне слегка морочат голову. Может ли аналог выдавать ошибку на пустом месте, если он исправен? Есть ли гарантия на такие датчики (заказ-наряд не могу найти)? А, если опять загорится датчик, что тогда делать? Ставить оригинальный? Заранее спасибо».

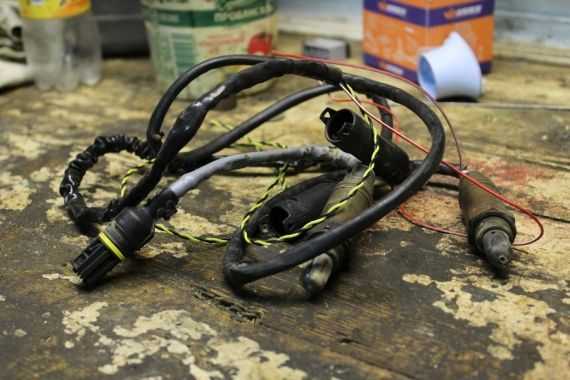

Откажитесь от бывших в употреблении, не проверенных специалистом, датчиков!

Приобретая оригинальный, но бывший в употреблении датчик вы получаете «кота в мешке», поскольку не можете проверить исправность датчика и самое главное: остаточный ресурс работы б/у лямбда зонда. Даже если вам будет гарантирована работоспособность датчика на момент установки и дана гарантия на 15 дней, как это делается повсеместно, то высока вероятность что работа его продлится недолго, поскольку срок его эксплуатации вы, без специального оборудования и опыта установить не сможете. Получается, что приобретение б/у датчиков непрофессионалом это своего рода лотерея, в которой конечно может повезти, но вероятность этого небольшая.

Это касается не только кислородных датчиков, но и всех электрических деталей автомобиля, остаточный ресурс которых установить может только специалист. Кроме того, нужно помнить, что для установки лямбда зонда необходима специальная смазка, которая идёт в комплекте с новым датчиком, либо приобретается дополнительно.

Приведём несколько сообщений от автолюбителей, купивших б/у датчики и в итоге, обратившихся к нам:

«Привет! Я давно машину сам делаю. Вроде проблем никогда не было. В своё время запасся всевозможными датчиками на свой автомобиль – чего там только нет. С месяц назад кислородник накрылся, нашёл в своей куче его, поменял. Проверял маркировку, полностью совпала. Езжу уже неделю, раза четыре уже ошибку тёр клеммами а джеки чан всё возвращается. По диагностике ошибка та же. Подскажите».

«У меня Мицубиси Лансер 2 литра. Сделал диагностику, лямбду на замену. Сервисмены предложили б/ушку деваться некуда было, хотелось вопрос закрыть и забыть. Вот прошло 2 месяца опять та же проблема. Слесаря говорят надо двигатель проверять мол из-за него датчики летят. Вроде как на датчике какие-то отложения.»

Не пытайтесь ремонтировать вышедшие из строя датчики – это бессмысленная трата времени!

Как вы поняли из статьи «Как проверить лямбда зонд» существует масса причин, по которым этот датчик выходит из строя.

Среди них:

• Отравление чувствительного элемента
• Разгерметизация корпуса
• Выход из строя нагревательного элемента
• Коррозия контактной группы электроразъёма
• Деформация или оплавление электроразъёма датчика

Как показала практика, попытки ремонта любой из этих и других поломок лямбда зонда не приводят к долговременным положительным результатам. Часть из этих поломок, связанных с деталями, расположенными внутри корпуса датчика, вообще нельзя устранить. Это такие поломки как разгерметизация корпуса, перегоревший нагревательный элемент или нарушение контактной группы датчика.

По другим поломкам возможны лишь попытки на короткое время продлить датчику жизнь и не стоят времени и средств, которые будут на это затрачены. Это такие поломки как отравление чувствительного элемента или коррозия контактной группы электроразъёма.
Например, чистка контактной группы приводит к новому, очень быстротекущему процессу окислению (1-2 дня) из-за потери в процессе коррозии микроскопического слоя напыления на контакты. Очистка чувствительного элемента датчика с помощью различных химических жидкостей и вовсе невозможна из-за высокотемпературных условий формирования отравляющей поверхность элемента плёнки.
Здесь также следует привести несколько свидетельств автолюбителей, пытавшихся отремонтировать кислородный датчик:

«Здравствуйте, подскажите плиз чем можно попробовать очистить датчик от налёта. Пробовал очистителем карбюра, а затем ночь держал в ортофосфорке. Сегодня поставил результата нет. Все тоже самое( уверен что датчик виноват»

«Думал подпаять нагреватель. Зажал датчик в тиски чуть начал подпиливать а он треснул. Снял металл а там и сделать ничего нельзя нагреватель будто в смоле лежит. Так что не тратьте время – сразу на выброс.»

«А не продается ли просто разъём?У меня форд фюжн а там широкополосник и цена 12 тыщ. Жаба душит отдавать только из-за разъёма. Разъём чем только не чистил, паять не хочу тут один уже напаял теперь контроллер глючит.»

Подытоживая всё вышесказанное, рекомендуем вам внимательно отнестись к нашим рекомендациям. Тогда, даже в случае, сохранения неисправности автомобиля (а такое бывает, поскольку если нет механического повреждения датчика, неправильной эксплуатации автомобиля и если автомобиль не прошёл 100 тыс. км., то выход лямбда зонда из строя это следствие какой-то другой неисправности) вы будете уверены, что лямбда зонд у вас исправен, а искать причину неисправности нужно в другом месте. Удачи.

lambdazond.ru

Лямбда-регулирование и Лямбда-зонды

Для соблюдения норм токсичности отработавших газов системы должны обеспечивать высокую степень нейтрализации вредных компонентов. Ее можно достичь лишь в узком интервале насыщенности смеси. При использовании электронных систем впрыска состав смеси регулируется путем изменения количества топлива. При этом обогащение и обеднение смеси происходит не скачками, а с заданными линейными изменениями. Современные системы способны автоматически программироваться, адаптируясь к разным двигателям, и компенсировать изменения смеси на протяжении всего моторесурса. Однако адаптивные регулировки возможны только в пределах заданных параметров.

На рисунке показан общий принцип работы контура лямбда-регулирования.

Рис. Блок-схема контура лямбда-регулирования:

1.  Двигатель внутреннего сгорания
2. Управляющий Л-зонд
3. Трехкомпонентный катализатор
4. ЭБУ
5. Датчик массового расхода воздуха, исполнительный элемент системы питания
6. Клапан системы рециркуляции ОГ
7. Радиатор системы рециркуляции ОГ
8. Диагностический Л-зонд

Используются различные конструкции лямбда-зондов. Наряду с давно использующимися зондами, работающими только при стехиометрической смеси, все чаще используются широкополосные лямбдазонды (LSU-зонды). Лямбда-зонды устанавливаются в потоке ОГ таким образом, чтобы они определяли репрезентативный состав ОГ и не могли получить ни термических, ни механических повреждений. У новых систем устанавливаются только обогреваемые зонды. Их не нужно устанавливать непосредственно рядом с двигателем и, несмотря на это, они быстро нагреваются до рабочей температуры — не менее 300°С. Ниже кратко описаны различные типы зондов.

ustroistvo-avtomobilya.ru

Лямбда зонд что регулирует

На что влияет лямбда зонд в автомобиле? Полный список

Водителям важно и нужно знать, на что влияет лямбда зонд (в дальнейшем – датчик), потому что на инжекторных автомобилях от него во многом зависит правильное функционирование системы питания машины. Правильно настроенный и функционирующий датчик может многое поведать специалисту о состоянии двигателя. Неисправности в работе этого датчика обязательно приведут к увеличению расхода топлива с одновременным снижением мощности двигателя. При этом неисправность датчика далеко не всегда фиксируется блоком управления. В тех случаях, когда такие неисправности в работе датчика зафиксированы блоком управления, контроллер выберет усредненные параметры для управления впрыском, что приведет в итоге к аналогичным результатам.Как работает датчик?На что влияет лямбда зонд становится понятным после ознакомления с его конструкцией, местом установки и тем, каким образом датчик выполняет поставленные перед ним задачи. Устанавливается в выхлопном коллекторе (перед катализатором). Поверхность датчика должна находится в струе выхлопных газов, что является условием его нормальной работы.Основные части конструкции датчика:

• корпус из металла;
• наконечник из керамики;
• изолятор из керамики;
• спираль с резервуаром;
• токосъемник электрического сигнала;
• щиток защиты. Имеет отверстие, чтобы выпускать отработанные газы.

Материалы, из которых он изготовлен, способны функционировать в условиях высоких температур.Задача датчика – преобразование в электрический сигнал данных о том, сколько в выхлопных газах содержится кислорода. Эта информация поступает в контроллер управления впрыском.Изменения содержания кислорода в отработанных газах, которые постоянно происходят в выхлопной трубе, приводят к тому, что напряжение в датчике (а он представляет собой гальванический источник тока) меняется и образуется электрический сигнал. Датчик подает электрический сигнал в тот момент, когда он зафиксировал такие изменения в содержании кислорода. Сигнал передается на контроллер, который принимает сигнал и сравнивает полученные данные с теми показателями, что заложены в его памяти. При несовпадении полученных данных с оптимальными значениями (для текущего режима), блок управления изменяет соответствующим образом длительности впрыска. Это делается для достижения максимальной эффективности работы двигателя, экономии топлива и уменьшения количества вредных выбросов. Существует «правильная» пропорция, когда обеспечивается полное сгорание топливной смеси. Эта пропорция составляет 1:14,7. Другими словами, для максимально эффективного сгорания топлива потребуется в 14,7 раза больший объем воздуха. Недостаток воздуха делает смесь излишне обогащенной, и она сгорает не полностью, что ведет к увеличению расхода топлива. Бедная смесь получается, когда есть избыток воздуха, и в этом случае мощность двигателя падает.Когда снижается мощность двигателя и повышается неоправданно расход топлива, необходимо провести диагностику датчика. Его производители рекомендует проводить регулярно, примерно через 30.000 км пробега, а замену лямбда зонда – через 100.000 км. На практике получается, что автолюбители эти рекомендации игнорируют и вспоминают о датчике лишь при возникновении проблем. Какие бывают датчики?Датчики выпускаются в одно-, двух-, трех- и четырехпроводном исполнении. Два первых варианта исполнения сейчас встречаются редко. Их недостатком является необходимость установки датчика в непосредственной близости от блока цилиндров, потому что они включались в работу при температуре выше 300°С. Это вызывало определенные задержки в обратной связи блока управления и датчика. Полностью всех этих недостатков лишены последние четырехпроводные модели.Датчики выпускаются с подогревом и без него. Датчики с подогревом оборудованы нагревающим элементом. Такой вариант исполнения имеет более длительные сроки эксплуатации.Таким образом, имеющий неисправности или неработающий датчик приводит к потере мощности двигателя, сбоям на холостом ходу, увеличению расхода топлива, возникновению нагара по причине неполного сгорания смеси и повышенному износу цилиндров, увеличению выброса вредных веществ. Вот на что влияет лямбда зонд, и это еще не весь перечень последствий его неправильной работы. Последствий отнюдь не безобидных.

AutoFlit.ru

Особенности работы и возникновения неисправностей в лямбда-зонде

Модели лямбда-зондов представляют собой специальные образцы кислородного датчика, который необходим для правильной работы электронной системы в камерах сгорания топлива. Благодаря этому элементу системе удается сбалансировать и постоянно контролировать процентное соотношение между кислородом и бензином. С помощью зонда электронная система постоянно исправляет структуру подаваемой в двигатель топливной смеси, а также предупреждает о дестабилизации в рабочем процессе двигателя.

При работе этого хрупкого прибора в очень агрессивных средах он постепенно изнашивается и требует замены уже после двух лет использования. Благодаря замене лямбда-зонда вы сможете избежать поломки двигателя. При периодической проверке лямбда-зонда у вас появится настоящий гарант стабильной работой своего автомобиля.

Оглавление: 1 Как работает лямбда-зонд? 2 Типы лямбда-зондов 3 Основные признаки неисправности лямбда-зонда 4 Провести ремонт или заменить лямбда-зонд? 5 Этапы ремонта лямбда-датчика своими руками 6 Видео: как проверить лямбда-зонд?

Как работает лямбда-зонд?

Основная цель датчика – своевременное определение химического состава выхлопного газа и определение уровня процентного содержания кислорода в нем. Для того чтобы избежать проблем в работе движка, данный показатель необходимо удерживать в интервале 0,1-0,3%.

Схема работы лямбда-зонда

Типы лямбда-зондов

Сейчас на рынке автомобильной аппаратуры все чаще можно встретить только 2 вариации прибора:

1. Зонд на основе двухканального типа компоновки. Данный тип датчика в основном использовался в машинах 80-го года, а также применяется на современных автомобилях эконом-класса.
2. Лямбда-датчик широкополосного типа. Данный тип зонда стандартно используется в 70% машин среднего и высшего класса. Данный тип датчика не только с точностью определяет любые отклонения показателей от нормы между элементами, но и своевременно сообщает об этом системе для мгновенной стабилизации положения.

Все образцы современных лямбда-зондов монтируются в специальном выпускном коллекторе, где проходит непосредственно соединение шлангов и патрубков. Такое расположение датчика позволяет получить максимальную производительность и точность этого прибора.

Главная задача любого лямбда-зонда — существенно повысить рабочие ресурсы автомобиля за счет снижения расхода топлива и повышения стабильности по удержанию оборотов во время холостого хода. В итог

motorsmarine.ru

Контроль работы лямбда-зондов | Диагностирование автомобиля

Лямбда-зонды — важнейшие датчики, контролирующие точный состав смеси. Сигналы лямбда-зонда используются также для косвенного контроля других систем, уменьшающих выбросы. Таким образом, работоспособность зондов имеет большое значение для всей системы. Контроль лямбда-зондов и контура регулирования обеспечивается путем постоянных проверок правдоподобности сигналов напряжения зонда, измерения тока и напряжения на нагревательном резисторном элементе зонда, измерения регулирующей частоты (динамический анализ) и распознавания изменений характеристики зонда, обусловленных его старением. При изменении характеристики особо анализируются амплитуда регулирования, параметры реагирования и длительность регулирования.

Контроль управляющего зонда

Контроль управляющего зонда осуществляется путем анализа смещения характеристической кривой напряжения зонда. К смещению кривых приводит старение или «отравление» зонда. Смещение распознается блоком управления и согласуется в заданных пределах. При превышении предела согласования регистрируется неисправность и загорается индикатор MIL.

Проверка зондов выполняется при как можно более постоянных условиях эксплуатации (около 20 секунд движения с постоянной скоростью). В ЭБУ записаны предельные значения для времени включения лямбда-зонда и времени ожидания сигналов в диапазонах богатой и бедной смеси. При превышении предельных значений регистрируется неисправность в регистраторе событий и загорается индикатор MIL.

Контроль диагностического зонда

Для полного контроля контура регулирования и функции катализатора необходимо использовать и диагностический зонд. Работоспособность зонда можно проверить через диагностику пределов регулирования или диагностику движения.

Диагностика пределов регулирования

При этой диагностике управляющая электроника следит за параметрами регулирования диагностического зонда путем длительного, целенаправленного изменения состава смеси. При превышении заданных пределов регулирования регистрируется неисправность. Если состав смеси оптимальный, то напряжение диагностического зонда колеблется в диапазоне лямбда = 1. Если диагностический зонд выдает более высокое или более низкое напряжение (отличное от среднего значения), значит состав смеси неправильный или неисправен катализатор. ЭБУ изменяет регулирующее значение лямбда до тех пор, пока зонд снова не отправит значение лямбда = 1. Это регулирующее значение имеет определенные пределы. При превышении этих пределов система OBD исходит из неисправности контролирующего зонда или системы выпуска ОГ (например, вторичный воздух).

Контроль выполняется по следующему образцу: при падении напряжения зонд сообщает блоку управления двигателем об увеличении концентрации кислорода в ОГ. ЭБУ повышает регулирующее значение лямбда, и смесь обогащается. Напряжение зонда увеличивается, и ЭБУ снова понижает регулирующее значение. Это регулирование выполняется в течение длительного времени. По достижении предела регулирования зонд продолжает сообщать о падении напряжения из-за слишком высокой концентрации кислорода в ОГ. ЭБУ повышает регулирующее значение для обогащения смеси. Однако, несмотря на обогащение смеси, напряжение зонда остается низким, что обусловлено неисправностью, и ЭБУ повышает регулирующее значение до запрограммированного предела регулирования. ЭБУ распознает неправдоподобное состояние эксплуатации; регистрируется неисправность и загорается индикатор MIL.

Рис. Характеристика сигнала при диагностике пределов регулирования

Диагностика движения

Работоспособность диагностического зонда также можно контролировать — для этого ЭБУ проверяет и анализирует сигналы зонда в режимах ускорения и принудительного холостого хода. В фазе разгона смесь обогащается, и концентрация кислорода в ОГ уменьшается. Напряжение зонда должно увеличиться. В режиме принудительного холостого хода картина прямо противоположная. Подача топлива прерывается, и концентрация кислорода в ОГ увеличивается. Напряжение зонда должно уменьшиться. Если реакция системы при нескольких этих режимах отличается от предусмотренной, то блок управления двигателем распознает зонд как неисправный и регистрируется неисправность.

Диагностика обогрева лямбда-зонда

Наряду с описанными выше видами диагностики при проверке лямбда-зонда можно проводить расширенные проверки функционирования и правдоподобности. При этом электрические неисправности распознаются по КЗ или обрыву проводов. Функции контролируются спорадически. Важнейшая дополнительная диагностика — это проверка обогрева лямбда-зонда. Обогрев лямбда-зонда можно контролировать, к примеру, по времени. Так, регулирующая электроника не позднее чем через 10 секунд после запуска двигателя ожидает адекватный сигнал напряжения зонда. Если сигнал поступает позже либо вообще не поступает, то нужно исходить из неисправности обогрева лямбда-зонда.

Еще один метод проверки мощности обогрева зонда состоит в измерении сопротивления нагревательного элемента зонда и сравнении его с заданным. Кроме того, можно анализировать регулирование обогрева через сравнение температуры, измеренной внутренним датчиком температуры лямбда-зонда, и сохраненной температуры нормального режима (например, 720°С). Если отклонение температуры от нормы слишком велико, то ЭБУ регистрирует неисправность системы выпуска и загорается индикатор MIL.

Диагностика широкополосного лямбда-зонда

Контроль широкополосного лямбда-зонда несколько отличается от контроля зондов с релейной характеристикой. Выходной сигнал зонда представляет собой величину тока, которая должна в точности соответствовать запрограммированным номинальным значениям при колебаниях смеси. Этот ток пересчитывается блоком управления в напряжение и выдается для системы диагностики.

Рис. Контроль широкополосного лямбда-зонда

На рисунке показаны кривые пересчитанного напряжения у исправного и неисправного широкополосных зондов. Колебания смеси, необходимые для диагностики зонда, инициируются блоком управления через определенные промежутки времени и анализируется характеристика сигналов зонда. При недостижении или превышении номинальных значений в пределах заданного диапазона загорается индикатор MIL и регистрируется неисправность.

ustroistvo-avtomobilya.ru

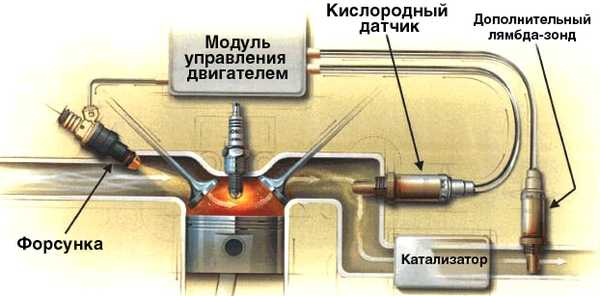

Лямбда зонд отличия 1 и 2. Второй лямбда зонд

Есть ли разница в верхнем и нижнем лямбда зондах?

С конца 80-х годов у большинства автомобилей появилась такая деталь, как датчик содержания кислорода в выхлопных газах. Лямбда-зонд, О-2 датчик, кислородный датчик (Oxygen Sensor) — так по разному могут называть эту небольшую, но важную детальку. Это связано с началом выпуска автомобилей с каталитическим нейтрализатором выхлопных газов.  14.7 частей воздуха и 1 часть топлива — именно такой состав обеспечивает максимальное сгорание топливно-воздушной смеси. Лямбда-зонд предназначен как раз для того, что бы помогать «мозгам»(ECU) поддерживать эту пропорцию. В зависимости от содержания кислорода в выхлопе датчик выдаёт соответствующее напряжение и ECU корректирует состав смеси путем изменения количества подаваемого в цилиндры топлива.

В сути своей ЛЯМДА-ЗОНД – это батарейка с керамическим электролитом, содержащим диоксид циркония и электродами из платины. Электролит оживает только при температуре 300-350 С, поэтому ЛЯМДА-ЗОНД обязательно надо разогревать. Разность потенциалов между электродами возникает при соприкосновении электродов с воздушной смесью с различным содержанием кислорода. Элемент исполнен таким образом, что при снижении количества кислорода у одного электрода ниже критического уровня ЭДС этой батарейки резко растет от 0 до 1 вольта (и наоборот). Критический уровень кислорода соответствует остатку кислорода при сгорании оптимальной топливной смеси. Это свойство ЛЯМДА-ЗОНД используется для организации регулирования топливной смеси через блок управления ECU.

Как взаимосвязаны катализатор и лямбда-зонд? Для нормальной работы катализатора нужно обеспечить постоянное оптимальное соотношение воздуха и топлива в рабочей смеси, поступающей в камеру сгорания. В противном случае способность катализатора доокислять вредные примеси будет недостаточной и недолгой. Учитывая вышесказанное, становится ясно, что катализатору необходимо наличие лямбда-зонда, а вот лямбда-зонду нужен ли катализатор? Будет ли он правильно работать, если катализатор, к примеру, удалён? Попробуем ответить: датчик стоит перед катализатором и измеряет содержание кислорода в газах именно перед ним, и после удаления катализатора так и будет продолжать измерять дальше, то есть наличие или отсутствие катализатора никак не влияет на сигналы, которые даёт верхний лямбда-зонд, на них влияет только количество кислорода. Другое дело, когда стоят два кислородных датчика — один до (верхний), а другой после катализатора (нижний датчик). На основании сигналов от нижнего датчика происходит дополнительная корректировка состава смеси. Содержание кислорода после прохождения газов через катализатор конечно же меняется, и вот тогда его (нижнего датчика) отсутствие может отрицательно сказаться на процессе образования топливно-воздушной смеси.

Можно ли отключать лямбда-зонд? После замены катализатора на пламегаситель, наличие второго лямбда-зонда, как детали обеспечивающей в числе прочего качественную работу катализатора, становится не важным, поэтому часто возникает вопрос: можно ли эксплуатировать автомобиль совсем без нижнего лямбда-зонда? Здесь одного решения для всех нет. Наиболее просто и правильно эта задача решается в том случае, если у данного автомобиля предусмотрена возможность перепрограммировать ECU на режим работы без катализатора, как, например, у большинства BMW с мозгами Бош (Сименс не перепрограммируется). В этом случае после удаления катализатора меняется программа управления и второй лямбда-зонд просто снимается и всё. У некоторых марок автомобилей перепрограмирование невозможно и если неисправность датчика сильно влияет на работу мотора, тогда выхода нет — должен стоять исправный датчик. Так же у многих автомобилей неисправность или отсутствие л-зонда практически не сказывается ни на динамике, ни на расходе топлива, такой плюс есть, например, у большинства Тойот и Мерседесов начала 90-х годов. В таком случае можно спокойно эксплуатировать машину и без датчика, но конечно ещё лучше, когда всё в порядке. Итак, нижний датчик, который устанавливается позади катализатора, измеряет содержание кислорода и этой точке. Это необходимо в следующих целях: • чтобы оптимизировать регулировку подачи топлива;  • чтобы отслеживать старение верхнего датчика;  • чтобы контролировать работу катализатора.

Взаимозаменяемы ли датчики от различных автомобилей? Лямбда-зонды отличаются друг от друга резьбовой частью, наличием подогрева, количеством проводов и соединительным разъёмом. А принцип работы и сам рабочий элемент у всех датчиков практически одинаковые. Поэтому если у вашего датчика три провода и резьба 18х1.5, то можете смело ставить универсальный датчик с такими же параметрами или, например, от ВАЗ 2110. Датчик работать будет правильно, а его надёжность и долговечность будет зависеть уже от производителя. Если не доверяете «жигулёвским деталям», а нужного вам датчика нет в наличии, то в магазинах можно найти универсальный датчик практически любого типа. Главное не перепутать при перепаивании провода. Даже различие резьбы не так страшно. На большинстве японских автомобилей резьба лямбда-зонда меньшего диаметра, чем у европейских, и если только датчик стоит не в чугунном коллекторе, то можно просто вварить гайку с нужной резьбой. Единственно нужно помнить о том, что попытка сэкономить небольшую сумму очень часто выливается в ещё большие потери, и прежде чем что-либо переделывать в своей машине, лучше как следует подумать.

zelzap.ru

Для чего нужен лямбда зонд?

Кратко:

Лямбда зонд устанавливается в любых транспортных средствах, приводимых в движение с помощью двигателей внутреннего сгорания. Лямбда зонд:

avtomotostyle.ru

Лямбда-регулирование | Система зажигания

Для более точного регулирования горючей смеси в зависимости от качества сгорания (наличия свободного кислорода) и более высокой степени очистки отработавших газов необходима регулировка коэффициента избытка воздуха, чтобы состав смеси был близок к стехиометрическому. С этой целью в двигателях применяют системы, основой которых является специальный датчик, определяющий наличие кислорода в отработавших газах (лямбда-зонд), устанавливаемый в выпускной системе. Такие системы называют системами с обратной связью.

Датчик кислорода представляет собой элемент из порошка двуокиси циркония, спеченного в форме пробирки, наружная и внутренняя поверхность которой покрыты пористой платиной или ее сплавом, что выполняет роль катализатора и токопроводящих электродов. Внешняя поверхность датчика покрыта тонким защитным слоем керамики. Двуокись циркония при высоких температурах приобретает свойство электролита, а датчик становится гальваническим элементом. Внешняя поверхность датчика соприкасается с отработавшими газами, а внутренняя с атмосферным воздухом.

Рис. Датчик кислорода:
1 – твердый электролит двуокиси циркония; 2 – платиновый наружный электрод; 3 – платиновый внутренний электрод; 4 – контакты; 5 – корпусной контакт; 6 – выпуск отработавших газов

Принцип работы датчика кислорода показан на рисунке. На поверхности электродов 1 и 2 (пористая платина) всегда присутствует остаточный кислород, связанный с водородом, углеродом или азотом. При высоких температурах (более 350° С) в случае обогащения смеси в граничной зоне Е возникает недостаток кислорода. Отрицательно заряженные ионы кислорода начинают перемещаться к электроду 1, заряд на котором по отношению к электроду 2 становится отрицательным, что приводит к возникновению э.д.с.

Рис. Принцип работы датчика кислорода

Внутреннее сопротивление циркониевого датчика тем выше, чем ниже его температура. Поэтому генерирование э.д.с. датчиком начинается только при прогреве его до температуры 350° С. До этого времени потенциал на выходе датчика составляет 0,0…0,50 В – это опорное напряжение, подаваемое от входного каскада блока управления. Наличие опорного напряжения на входе блока позволяет определить готовность датчика к работе. На режимах пуска, прогрева холодного двигателя, ускорения и режиме максимальной мощности датчик не работает и состав смеси определяется блоком управления. Для расширения диапазона действия датчика и ускорения скорости его прогрева, особенно на режимах холостого хода и в условиях низких температур, применяют подогрев датчиков или их установку в непосредственной близости от двигателя.

При появлении в отработавших газах кислорода (коэффициент избытка воздуха λ больше единицы – бедная смесь) на контактах датчика падает напряжение.

Рис. Выходной сигнал датчика кислорода

Выходное напряжение датчика Uλ меняется от 0 до 1 В в течение очень короткого промежутка времени (несколько раз за 1 сек.) и свидетельствует о быстром реагировании как самого датчика, так и всей системы топливодозирования на установившихся режимах. Если оно увеличивается, тогда горючая смесь переходит в зону стехиометрического состава (от обедненной к обогащенной) и длительность впрыска (τупр) топлива форсункой впрыска изменяется. Таким образом, датчик работает в релейном режиме и позволяет применить его в системе автоматической стабилизации состава смеси в зоне стехиометрического состава. Упрощенный алгоритм работы системы с обратной связью (режим замкнутого контура или замкнутой петли) представлен на рисунке.

Рис. Упрощенный алгоритм работы системы λ-коррекции

Весь цикл непрерывно повторяется и состав смеси изменяется от значений λ=0,97…98 до значений λ=1,02…1,03. Исключение составляют следующие режимы: режим максимальной мощности (λ= 0,86…0,88), режим торможения двигателем (отключение подачи топлива, при этом смесь очень обедненная и λ значительно больше единицы), режим ускорения (обогащение смеси, адекватное скорости открытия дроссельной заслонки).

В силу различных причин (изменения характеристик датчика кислорода и технического состояния двигателя, нестабильности топлива и др.) с течением времени изменения только одной коррекции времени впрыска для управления питанием двигателя оказывается недостаточно. Чтобы учесть изменения, влияющие на работу топливной системы, в последних электронных системах питания, электронный блок управления подстраивается под возникающие изменения (самообучение системы). В связи с этим для корректирования состава смеси кроме коэффициента коррекции λ применяются еще два коэффициента λ1 – аддитивный коэффициент коррекции самообучения и λ2 – мультипликативный коэффициент коррекции самообучения. Первый коэффициент корректирует работу двигателя на режиме холостого хода, второй – на режиме частичных нагрузок. Если неисправности двигателя или отдельных элементов системы питания, возникшие в процессе эксплуатации автомобиля, определяются с помощью сканирующего прибора и устраняются, тогда коэффициенты λ, λ1, λ2 возвращаются к номинальным значениям.

Согласно требованиям Евро III и Евро IV система самодиагностики должна реги­стрировать пропуски воспламенения смеси. Из-за них резко повышается содержа­ние вредных веществ в отработавших газах – в первую очередь несгоревших угле­водородов. Дожигание чрезмерного количества углеводородов перегревает нейтрализатор и может вывести его из строя. При уровне пропусков воспламенения двигателе свыше 4% (на каждые 100 рабочих циклов – более 4 пропусков) со­держание несгоревших паров топлива в отработавших газах становится выше допускаемых норм.

В случае появления пропусков воспламенения электронный блок управления фиксирует повы­шенную неравномерность вращения коленчатого вала, по показаниям датчика его положения следующим образом. Например, двигатель с порядком воспламенения в цилиндрах 1-3-4-2 работает в установив­шемся режиме, причем первый и третий цилиндры в порядке, а в четвертом вос­пламенения нет. Время полуоборота пер­вого и третьего цилиндров одинаковое, а у четвертого оно больше – вращение коленчатого вала за­медляется. Во втором исправном цилиндре начинается ускорение вращения. Электронный блок управления фиксирует сбой в работе двигателя и помечает его как пропуск.

Для подсчета пропусков у каждого ци­линдра свой счетчик: SUM1, SUM2, SUM3, SUM4. Вычислить неисправный цилиндр блоку управления помогает датчик положения распределительного вала. Допустим, обнаружен пропуск воспламе­нения в третьем цилиндре, тогда значение SUM3 увеличивается на единицу и т.д. Подсчет продолжается в течение 1000 оборотов коленчатого вала (допустимо, если счетчик накопит за это время пять пропусков), потом результат обнуляется и от­счет возобновляется.

Система самодиагностики в комплек­тации Евро III следит за пока­заниями счетчиков. Если их сумма превы­сит отметку 2,5% – будет зафиксирована неисправность и записан код ошибки Р0300. Коды Р0301, Р0302, Р0303, Р0304 указывают неисправность конкретного цилиндра.

В паре со счетчиком SUM работает еще один – SUMKAT. Его задача – фиксировать пропуски во всех цилиндрах, влияющие на работоспособность нейтрализатора. При обнаружении одного пропуска пока­зание счетчика изменяется не на единицу, как в предыдущем случае, а на большую величину, зависящую от режима работы двигателя. Мини­мальный скачок составляет 30 единиц, а максимальный – 250. Подсчет пропусков прекращается через каждые 200 оборо­тов коленчатого вала – и показание обнуляется. Если за такой цикл показание SUMKAT превысит 1000, то будет зафиксирована неисправность и в память контроллера записаны коды Р0300, Р0301…304.

Для того чтобы предупредить водителя о неисправности, на панели автомобиля начинает мигать контрольная лампа (Сheck engine), пре­дупреждая водителя о нештатной ситуа­ции и после небольшой за­держки отключится форсунка в неисправ­ном цилиндре. При многочисленных про­пусках сразу в двух цилиндрах контрол­лер отключит оба – в любом случае пере­грев нейтрализатора недопустим.

В ряде случаев самодиагностика мо­жет ошибаться по объективным причи­нам. Так, движение автомобиля по неров­ному покрытию означает неравномерное вращение колес, а с ними и коленчатого вала. Чтобы толчок колеса из-за неровностей дороги блок управления не посчитал за пропуск воспламенения, в мо­торном отсеке некоторых автомобилей, удовлетворяющих нормам Евро III, рядом с верх­ней опорой стойки устанавливают «датчик неровной дороги».

Согласно европейскому законодатель­ству (Евро III, Евро IV), бортовая диагности­ка должна контролировать состояние ней­трализатора и при неисправности вклю­чать диагностическую лампу. Для выпол­нения этого условия на выходе из нейтра­лизатора устанавливают второй датчик кисло­рода.

Второй датчик также участву­ет в точной подстройке состава топливовоздушной смеси, компенсируя погреш­ность первого датчика, которую необхо­димо учитывать по мере его старения. Контроллеры некоторых фирм, сравнивая показания обоих датчиков, рассчитывают коэффициент старения нейтрализатора, на основе которого специалисты по диаг­ностике строят свои прогнозы.

В отдельных автомобилях нашли применение кислородные датчики, в которых вместо циркониевого элемента используется титановый. Принцип действия титанового датчика полностью отличается от принципа работы циркониевого датчика и заключается в изменении его проводимости при приложении напряжения в зависимости от содержания кислорода в отработавших газах. Титановый датчик не вырабатывает напряжение, а изменяет свое сопротивление в зависимости от изменений состава топливной смеси. Из электронного блока управления на титановый датчик поступает опорное напряжение (примерно 1 в) от эталонного источника тока с высоким выходным сопротивлением. Изменение состава топливно-воздушной смеси вызывает скачкообразное изменение сопротивления титанового датчика и, как следствие, скачкообразное изменение протекающего через него тока. Соответственно этому изменяется падение напряжения на включенном последовательно с датчиком сопротивлении. Вместо постепенного изменения выходного напряжения как в циркониевом датчике, этот датчик изменяет своё сопротивление скачкообразно от малого (менее 1 кОм) при богатой смеси, к большому (более 20 кОм) при обедненной смеси. Титановые зонды широко использовались в некоторых моделях Nissan, Mitsubishi, Chrysler.

ustroistvo-avtomobilya.ru
