Схема подключения ксенона

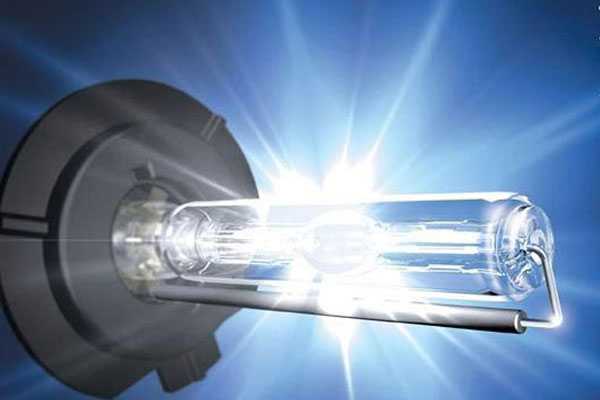

Ксеноновые лампы для автомобильных фар работают по иному принципу, нежели обычные галогеновые. В них отсутствует нить накала. Свечение возникает не вследствие её нагрева, а за счёт горения электрической дуги. Для её возникновения необходимо изменить характеристики напряжения бортовой сети автомобиля, поэтому схема подключения ксенона предполагает внесение некоторых изменений в штатную проводку автомобиля.

Инертный газ, которым под высоким давление (около 25 АТМ) наполнена колба лампы, предотвращает выгорание её электродов. Благодаря чему срок службы осветительного прибора увеличивается до 3000 часов (против 600 часов у «галогенки»). Электрическая дуга также обеспечивает более высокую интенсивность светового потока, чем свечение нагретой спирали. В силу этих двух преимуществ некоторые автолюбители заинтересованы в замене ксеноновыми лампами обычных галогеновых.

Как выбрать ксеноновые лампы

Лампы выбираются по нескольким составляющим критериям.

По совместимости цоколя

HID-лампы выпускаются в соответствии со стандартами. Для замены «галогенок» H7, h21 или любых других необходимо приобретать изделия с такой же маркировкой.

Стандарты ламп

В галогеновых лампах с цоколями h5, HB5, h23 для дальнего и ближнего света используются разные нити накаливания. Аналогичные им газоразрядные называются биксеноновыми. В них смена режимов работы происходит за счёт изменения положений колбы или отражающей шторки посредством электромагнитов.

По температуре свечения и потребляемой мощности

На ксеноновых лампах указывается так называемая цветовая или спектрофотометрическая температура (в градусах по Кельвину). По её значению можно заранее определить, насколько комфортной будет езда в тёмное время суток. При естественном дневном освещении значение цветовой температуры составляет от 6000К.

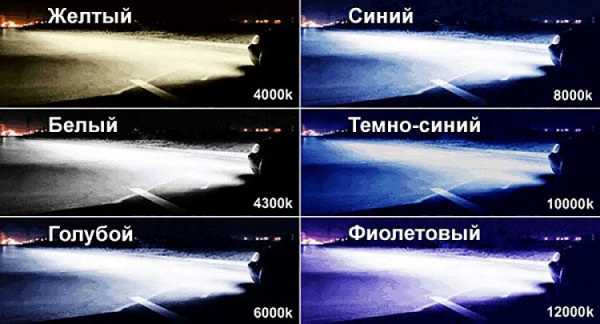

О том, как будет выглядеть свет фар с лампами различной цветовой температуры, можно составить впечатление по следующему изображению.

Виды освещения ламп

При выборе ксенона для противотуманных фар лучше отдавать предпочтение лампам с температурой 4000 – 4300К. Чем ближе спектр излучения к жёлтому, тем меньше эффект световой стены перед автомобилем, возникающий в тумане. Для фар ближнего и дальнего света ближе к естественному освещению ксеноновые лампы с температурой 4300 – 6000К.

Различаются лампы и по потребляемой мощности – она может быть 35 и 50 Вт. Как правило, водители отдают предпочтение лампам 35 Вт – они меньше «нагружают» бортовую сеть авто и не так сильно нагревают фары.

Наиболее популярные производители

Для розжига электрической дуги требуется подать на электроды напряжение около 25 000 Вольт. Для поддержания горения достаточно 50-80 Вольт. Чтобы обеспечить соблюдение этих условий работы, необходим блок розжига ксенона. При первоначальной установке ксенона требуется приобретать весь комплект – лампы, блок розжига и провода. Комплект должен сопровождаться инструкцией со схемой подключения. В дальнейшем отдельные комплектующие можно покупать порознь – по мере выхода их из строя.

Такие известные производители светотехнической продукции, как Hella, Osram и Philips не выпускают комплектов для самостоятельной установки ксенона. В продаже можно найти только лампы их производства или китайские подделки.

Среди прочих у российских автолюбителей пользуются спросом комплекты следующих марок:

1. MTF-Light Slim Line.
2. Optima.

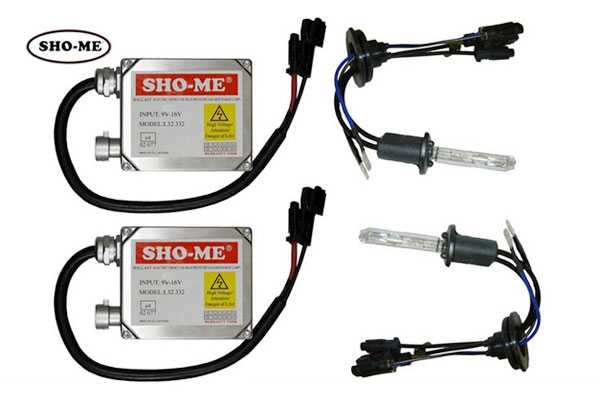

3. Sho me.

Каждый из этих производителей выпускает ксенон, что называется, в ассортименте – с различными лампами и модификациями блоков розжига.

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.

Схема подключения

Принцип работы прост:

при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной.

Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.

Подключение биксенона

Полная схема подключения биксенона Н4.

Несмотря на то, что HID-лампы имеют существенные преимущества по сравнению с галогеновыми, следует учитывать возможные неблагоприятные последствия самостоятельной их установки:

1. Конструкция некоторых фар исключает возможность правильной настройки светового пучка с «неродными» лампами. Поэтому «колхозный» ксенон зачастую ослепляет других водителей.
2. Внесение изменений в конструкцию фар головного света запрещается Правилами.

При самостоятельной доработке противотуманных фар таких проблем у вас не возникнет. Правильная их настройка значительно улучшит видимость во время тумана.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Как установить ксенон

Установка ксенона своими руками

У автолюбителей, наслышанных о многообразных достоинствах ксенонового света, возникает вопрос: «Как поставить ксенон самому?». Вопреки часто встречающимся рекомендациям о недопустимости подобной «самодеятельности», автолюбитель «с руками» сделает это без особых проблем.

Установка ксенона в фары требует определенных навыков по обслуживанию автомобильной «электрики» и познаний в области устройства и свойств ксеноновых ламп.

Что необходимо знать при подключении ксенона

Ксенон – это мощнейший источник света, легко и сильно воздействующий на сетчатку глаза водителя, едущего по встречной полосе, и ослепляющий его. Ксеноновые фары на конвейерах автозаводов устанавливают вместе с автоматическим корректором углов наклона фары и ее омывателем. Корректор предназначен для моментального отклонения света фар при изменении дорожного рельефа. Омыватель заботится о чистоте стекла, так как грязь на нем «размывает» пучок света и вызывает ослепление. Хотя служителей ГИБДД давно не интересует сила и направленность светового потока фар, подключение ксенона необходимо производить, придерживаясь принципа «взаимной вежливости» — установив предварительно описанные устройства.

Рис. 1  — Схема подключения ксенона

Ответ на вопрос «Как установить ксенон?»  требует прежде всего правильного подбора комплекта. Вам необходимо определить тип цоколя ламп, стоящих в штатной оптике автомобиля. Соответственно, выбирайте комплект ксенона с таким же цоколем — он и подойдет для переоборудования. Комплекты, специально разработанные с целью переоборудования штатной оптики автомобилей, устанавливаются без радикального вмешательства в его конструкцию и модификации электрической части – на штатные места.

Как подключить ксенон

Обычно установка ксенона своими руками занимает пару часов. Перед проведением процедуры изучите инструкцию, прилагаемую к комплекту, – в ней приведена схема подключения ксенона.

• Снимите фары и защитные крышки установленных галогеновых ламп – в зависимости от того, какую оптику вы меняете – дальнего или ближнего света. При установке биксенона, соответственно, снимаются  сразу обе крышки. Выньте галогеновые лампы.

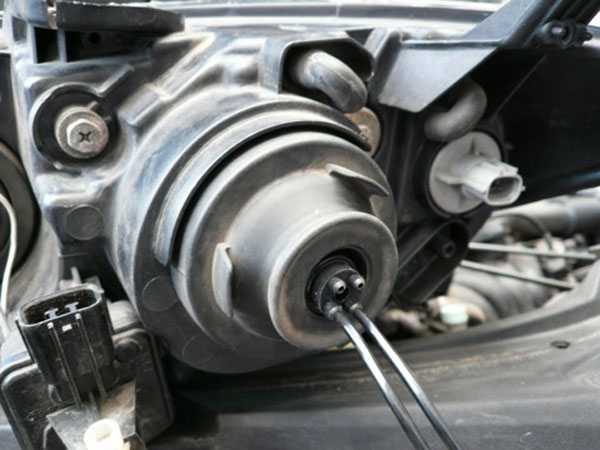

• По центру корпуса фары просверлите отверстие (через него пройдет проводка от ксенона) и удалите образовавшуюся на его краях пластмассовую крошку. В отверстие вставьте резиновое кольцо. На место галогеновых поставьте ксеноновые лампы и закрепите их.

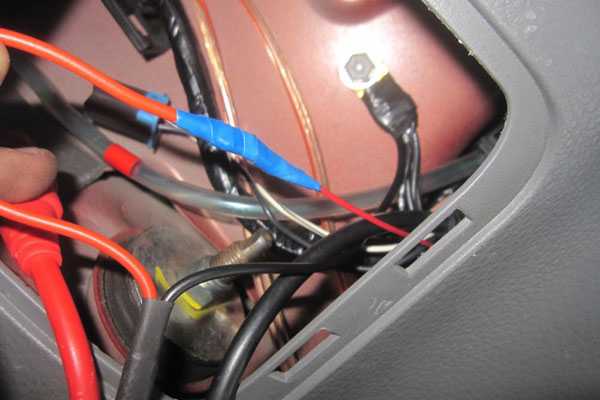

• Установите в удобном месте блок запуска-розжига и подсоедините к нему первый провод – от лампы. Второй провод от блока ведем и подсоединяем к разъему, к которому подключалась «галогенка». Следите за тем, чтобы провода не были натянуты и проверяйте правильность подключения по схеме в инструкции.
• Установите на место защитные крышки, а потом и сами фары.

Блок запуска-розжига необходимо расположить максимально далеко от двигателя. Приходится слышать рекомендации по изоляции блока полиэтиленом – во избежание попадания в него воды. Этого делать не надо – о герметичности блока позаботился производитель.

autozs.ru

Как установить ксенон своими руками ⋆ АВТОМАСТЕРСКАЯ

Ксенон – инертный газ, который при контакте с электрическим током начинает ярко светится. Ксеноновые лампы намного лучше галогенных, так как имеют ряд преимуществ. Они излучают свет очень похожий на дневной, поэтому не так сильно утомляют глаза водителя при длительных поездках, даже если установить ксенон в дальний свет. Также ксеноновые лампы существенно сокращают нагрузку на генератор автомобиля и не ломаются при сотрясениях. Самостоятельная установка ксенона – дело достаточно лёгкое и с ним может справиться любой владелец автомобиля.

Виды ксенона

От такого параметра, как температура, зависит какой яркости и цветового оттенка будет лампа. Цветовая гамма ксенона варьируется от жёлтого до фиолетового оттенков. Температура измеряется в градусах Кельвина. Более насыщенные цвета редко используют автолюбители, чаще всего устанавливают ксенон белого цвета, он больше похож на дневное освещение. Жёлтый цвет фар будет при отметке в 4050 К. А белый цвет равен значению в 5000 К. Голубой оттенок получается при 6000 К, а фиолетовый – при 18000 К.

Также ксеноновые лампы бывают различными по размерам. Чтобы правильно подобрать лампу нужного для фары размера, следует взять старую для сравнения.
Долговечность осветительных элементов довольно высока, поэтому замена ксеноновых ламп будет производиться очень редко.

Также каждому автолюбителю необходимо знать, что существует в продаже псевдоксенон. Он к ксеноновым лампам не имеет никакого отношения. Это обычные галогенные лампы, подкрашенные в голубой цвет с более высокой мощностью. Так что при покупке ксенона нужно быть очень внимательным.

Установка ксенона

После того как в магазине был куплен соответствующий комплект, можно переходить к началу установки ксенона. Сделать это очень просто и своими руками, не прибегая к помощи мастеров. Для ближнего и дальнего света существует два различных набора. В стандартном наборе для установки ксенона идут две лампы, два блока розжига и провода. Подключение ксенона без блока розжига невозможно, только он может подать нужное напряжение, а именно в 25000 В. Но такой показатель напряжения необходим только для розжига, после этого достаточно будет поддерживать только 80 В для нормальной работы ламп.

Теперь перейдём к установке. Для начала следует поднять крышку капота и открутить фары. После этого достаём старые лампы. Они могут быть установлены на пружине, что можно наблюдать в отдельных видах автомобилей. Значит, новые лампы также следует устанавливать на эту пружину. Главное, перед монтированием ксеноновых ламп ни в коем случае не трогать её руками. Если уже не вышло без прикосновений, то следует обезжирить поверхность спиртом. Далее, установку нужно производить согласно схеме.

Схема подключения ксенона чётко показывает правильный ход действий. В ней ошибиться невозможно, она очень проста.

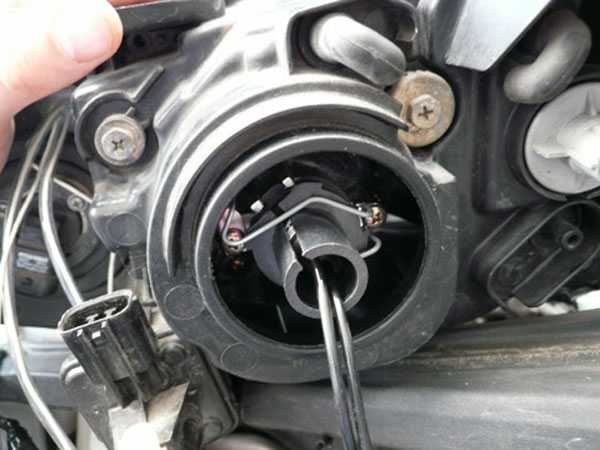

1. Устанавливаем ксеноновую лампу. Если цоколь не подойдёт, то можно воспользоваться специальными переходниками, они иногда идут в наборе ксенона. Если нет в наборе, то придётся покупать отдельно.

2. После установки лампу прижимаем резинкой.

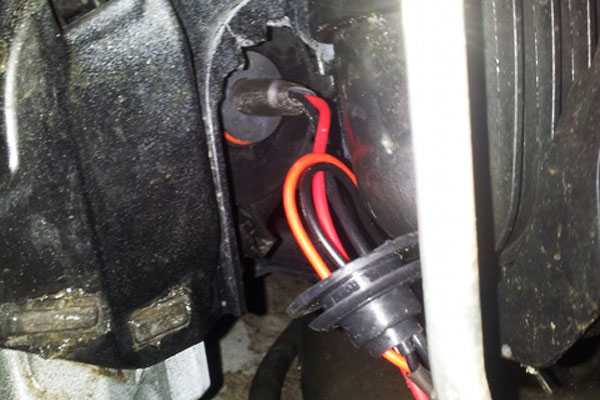

3. Через резиновую заглушку следует вывести провода к блоку розжига. Его придётся установить недалеко от фар, ведь провода не очень уж и длинные. Но выбранное место обязательно должно быть сухим, в противном случае блок перестанет функционировать. Его можно прикрепить к капоту с помощью скотча. Чтобы сохранить блок розжига от влажности можно также обмотать его изолирующей лентой.

4. Затем провода, идущие от лампы ксенона, крепим к штатному разъёму ближнего или дальнего света. Заняться установкой ксенона в дальний свет и в ближний – это две различные операции, предполагающие покупку двух комплектов. Но схема установки будет одна и та же. Можно даже дополнительно обмотать все провода изолирующей лентой для большей надёжности.

5. Далее, происходит установка ксеноновых фар в первоначальное место.

Всё готово! Теперь можно проверять на деле положительные свойства ксеноновых ламп и наслаждаться прекрасным вождением.

Биксенон

Чтобы не устанавливать два различных комплекта ксенона для ближнего и дальнего света, можно просто купить и подсоединить биксенон.
Биксеноновые лампы имеют тот же принцип работы с инертным газом, только они ещё оснащены дополнительным электромагнитом. Именно он и позволяет переключать фары на ближний и дальний свет.

Установка биксенона имеет некоторые нюансы. Рассмотрим детально процесс подключения.

1. Провода от ламп биксенона подводим к блоку розжига.

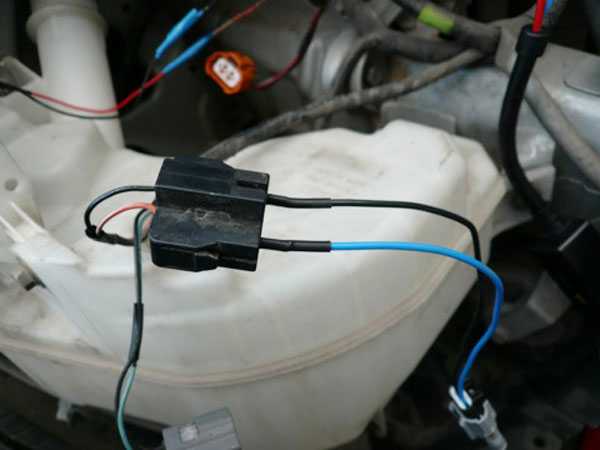

2. К этому же блоку подсоединяем провода контролёра. Он занимается стабилизацией напряжения во всей проводке.

3. На биксеноновой лампе предусмотрен дополнительный провод, отвечающий за электромагнит. Его следует также подсоединить к контролёру.

4. Контролёр подключаем к аккумулятору.

Ксенон в противотуманных фарах

Конечно же, наилучшим вариантом для противотуманных фар выступает ксенон. Он отлично справится с поставленной задачей и к тому же намного лучше, чем обычные лампы. Они будут освещать дорогу, а не летящие капли навстречу автомобилю.

При установке необходимо придерживаться следующих действий:

• Снять бампер
• Отключаем от питания фары
• Подсоединяем новые лампы
• Подключаем ксеноновые лампы к блоку розжига и питания
• Размещаем блоки розжига
• Проверяем работу противотуманных фар

Правила безопасности при подключении ксенона

Как установить ксенон правильно уже было описано ранее, а вот о мерах безопасности не было сказано ни слова. Следует это исправить.

Перечислим основные правила безопасности:

• При поломке деталей комплекта ксенона сразу же остановить установку
• Не выполнять работу влажными руками
• Запрещается долго смотреть на горящие ксеноновые лампы без затемненных очков
• Электрические провода должны быть изолированными
• Регулировка фар обязана быть выполнена специальным прибором

Полезный совет: Также нужно знать, что оттенок цвета ксеноновых ламп может немного отличаться друг от друга. Это нормальное явление для ксенона.

Преимущества ксеноновых ламп

Лучше покупать фирменные комплекты ксенона, не следует экономить на улучшении собственного автомобиля. Перечислим основные достоинства хорошего ксенона.

1. Продолжительность розжига ламп очень мало. Примерное время составляет около 3 секунд.

2. Очень длительный срок использования.

3. Имеется схема защиты от короткого замыкания.

4. Избавление от обрыва в электрической цепи.

5. Высокая светоотдача.

6. Стабильный поток света: он не будет рассеиваться в разные стороны.

7. Энергетическая экономичность очень высока. Ксеноновые лампы потребляют на 40 процентов меньше электроэнергии.

8. Автомобильная сеть не перегружена.

9. Не утомляет зрение водителя.

Такого количества преимуществ достаточно для того, чтобы не покупать корейские или китайские аналоги. У таких моделей короткий срок службы, а время розжига составляет 20 секунд. Лампы могут вызвать помехи электричества и при нагреве испаряют силикон или клей, на который они крепятся. Быстро приводится в непригодность и отражатель (покрывается белым налётом).

В этой статье была полностью рассмотрена правильная установка ксенона своими руками. Если есть свободное время и большое желание установить ксенон себе в машину, то пора приступать к работе. Приложенные усилия оправдают себя потрясающим видом вашего автомобиля.

Ниже вы можете просмотреть видео о том, как установить ксенон своими руками.

Источник: СТО АВТО

avtodoc24.ru

Самостоятельная установка ксенона

---

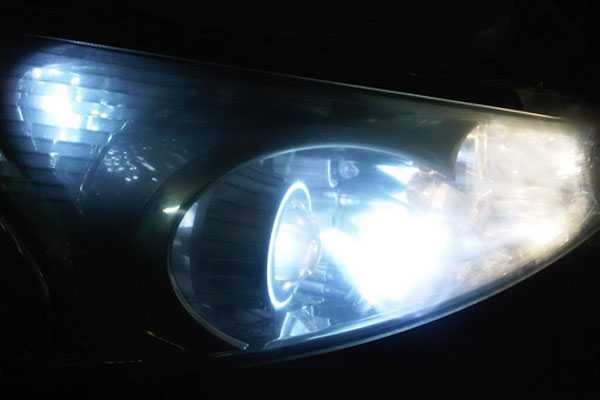

Ксеноновые фары обеспечивают яркое и эффективное освещение проезжей части. Считается, что это – самый надежный, экономичный и прогрессивный вид автомобильной оптики.

При замене ламп в фарах на ксенон:

• Значительно повышается эффективная видимость, обеспечивается безопасность движения;
• Во время тумана или дождя фары автомобиля освещают именно дорогу, а не частицы воды;
• Примерно на треть снижается энергопотребление, уменьшается нагрузка на генератор авто;
• Ксеноновый свет напоминает дневной, не утомляет глаза и не ослепляет участников движения;
• Ксеноновые лампы рассчитаны более чем на 3 тысячи часов работы и не ломаются от сотрясений.

До последнего времени ксеноновые фары были привилегией автомобилей лишь высшего класса, но сейчас это – вполне доступная опция. А если установить ксенон самостоятельно, можно получить все преимущества современной оптики намного дешевле.

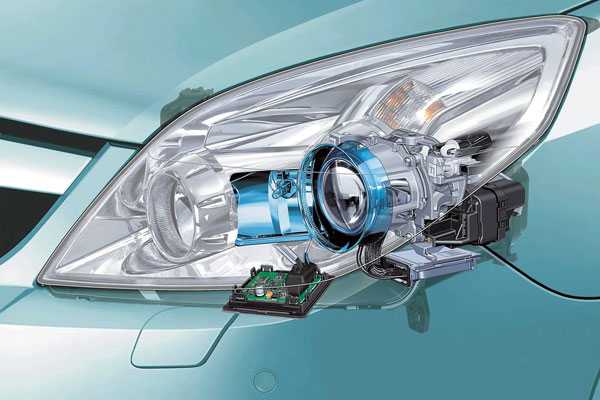

Конструкция и принцип работы ксеноновой оптики

Чтобы выполнить установку ксенона в фары своими руками, надо знать принцип его работы. Ксеноновая лампа – это небольшая колба с двумя электродами, изготовленная из кварцевого стекла. Колба заполнена хлоридами нескольких металлов и ксеноном – инертным газом, который излучает яркое свечение, если через него начинают пропускать ток.

Чтобы лампа зажглась, через ксенон по технологии нужно пропустить ток напряжением 25000 В, потом достаточно поддерживать напряжение 80 В и выше. Но штатное оборудование не может обеспечить таких условий. Поэтому при переходе на ксенон требуется установка специального предпускового блока. По новым правилам также требуется установка корректора фар и омывателя.

Виды ксеноновых ламп

Произвести установку ксенона самостоятельно не очень трудно, но важно выбрать подходящую оптику. Цоколи ксеноновых ламп отличаются и подходят для фар определенных моделей машин. Чаще всего используются лампы с цоколем на h2, h5, H7, HB4. Чтобы узнать, каким цоколем оборудованы фары, надо обратиться в сервис. Но можно произвести проверку фар и самостоятельно, просто сравнив штатный цоколь с представленной здесь таблицей.

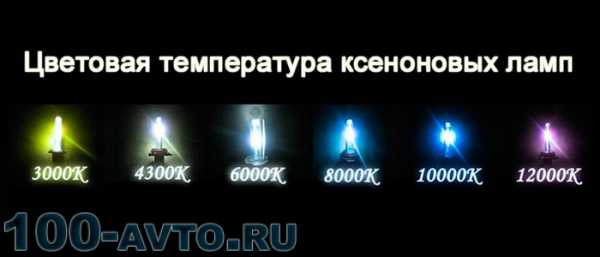

Отличается и цветовая температура разных ксеноновых ламп. От данного параметра зависит цвет и яркость света, излучаемого автомобильными фарами.

Внешне эффектнее всего смотрится голубой ксенон, но свет, максимально приближенный к дневному, дают белые лампы с цветовой температурой от 5 до 5,5 тыс. К. Именно они считаются наиболее щадящими для глаз и лучше всего освещают дорогу в тумане. Это обязательно надо учитывать при установке ксенона в противотуманные фары.

Производители ксенона

Прежде, чем рассказать, как установить ксенон в фары самому, предлагаем обзор производителей предпусковых блоков и газоразрядных ламп:

• Лучшими считаются блоки розжига Osram, Hella, Philips. Изделия Bosch и Matsushita практически им не уступают, к тому же их проще установить. Блоки PIAA имеют высокое качество, но стоят дороже других.
• Ксеноновые лампы Osram и Philips считаются самыми надежными (замена ксенона требуются крайне редко), но выбор цоколей у этих производителей ограничен. Корейские компании Eagleye, Alpha Optima, ZZX Pro, Berus выпускают лампы высокого качества с любыми цоколями.

Схема подключения ксенона своими руками

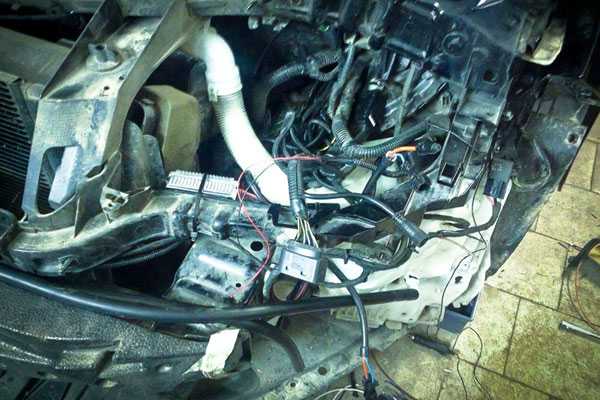

Процесс монтажа ксенона на разные авто отличается, но здесь представлена универсальная схема, которая применима для большинства моделей. В инструкции на ксеноновый комплект есть информация, касающаяся особенностей подключения конкретного оборудования.

Самостоятельная установка ксенона в ближний свет

Полная замена штатной оптики на ксенон стоит недешево. Поэтому многие устанавливают газоразрядные лампы только в ближний свет. Это несложно, а инструкция по самостоятельной установке ксенона позволит правильно произвести монтаж:

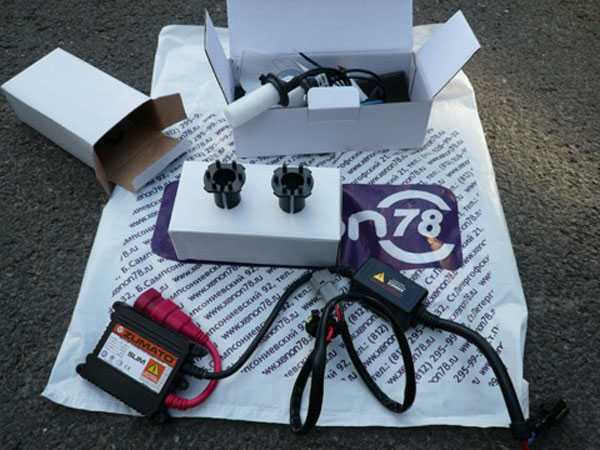

• Итак, надо приобрести подходящий комплект ксенона.

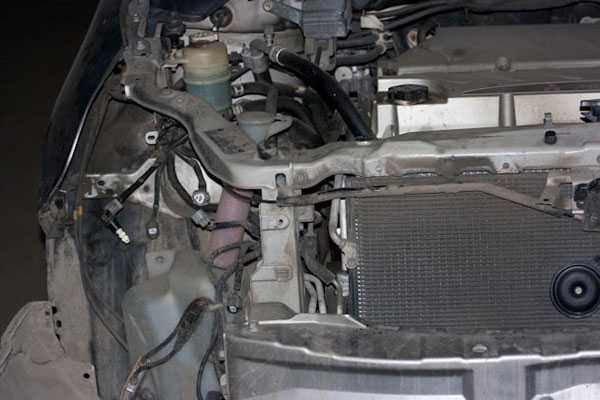

• Откинуть или полностью снять передний бампер.



• Открутить и разобрать штатную фару.

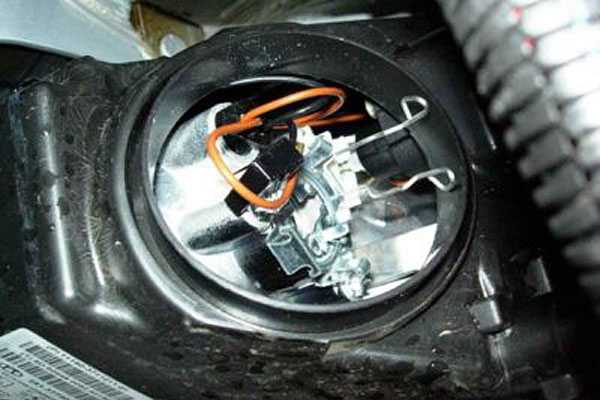

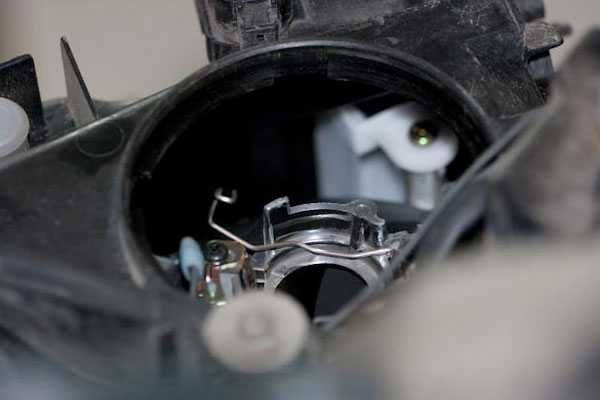

• Вынуть старую лампу.

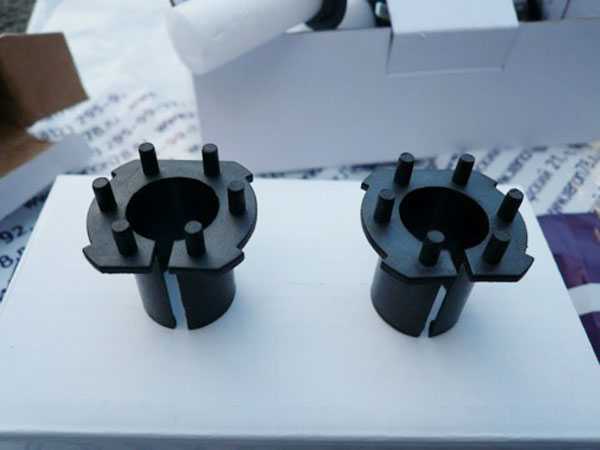

• Если цоколь газоразрядной лампы немного другой, можно использовать специальный переходник (иногда переходники входят в комплект ксенона).



• Далее устанавливаем ксенон сами (помещаем в фару лампу с переходником и прижимаем пружиной).



• Потом лампу надо прижать резинкой.



• Продеть через провода лампы резиновую заглушку.



• Установить в подходящее место блок розжига.



• Вставить провода из блока ксенона в штатный разъем ближнего света.



• Чтобы провода со временем не выпали, их можно дополнительно зафиксировать изолентой.



• Ксенон установлен.

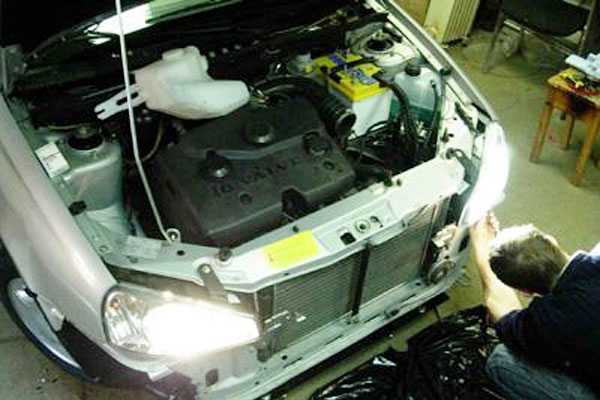

Самостоятельная установка ксенона в дальний свет

Для установки в дальний свет потребуется отдельный комплект ксенона. А выполнить монтаж газоразрядных ламп просто, ниже описывается, как поставить ксенон самому:

• Сначала надо демонтировать бампер и фары.



• Разобрать фару, вынуть галогеновую лампочку.



• Поставить ксеноновую лампу, вернуть на место герметичную заглушку фары. Предварительно в ней надо сделать подходящие отверстия для проводов.



• Установить ксенон во вторую фару.



• Выбрать место для монтажа блоков розжига.



• Подключить провода, закрепить обе фары.

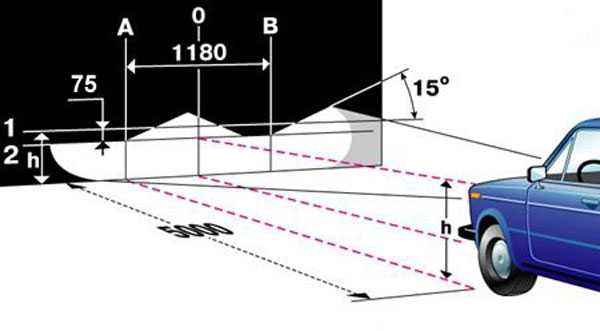

• После монтажа надо выполнить регулировку ксенона.

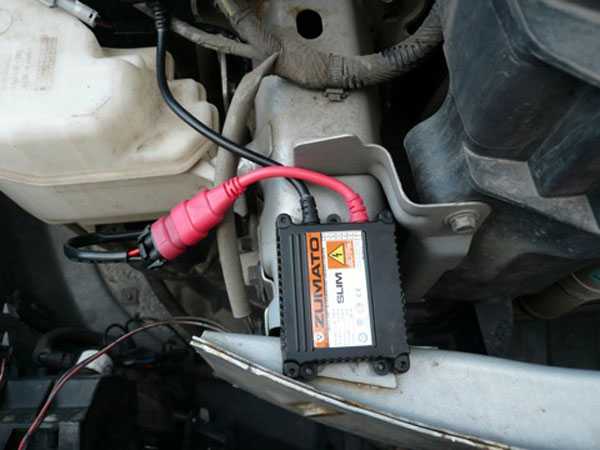

Как установить блок розжига ксенона своими руками?

Блок розжига – это устройство, которое обеспечивает старт ксеноновой лампы за счет создания высоковольтных импульсов (до 30 тыс. Вольт). Предпусковые блоки (на обе фары) входят в каждый комплект ксенона.

Жестких требований к размещению балластов нет, но надо учитывать, что высокая влажность – основная причина поломок и ремонта блоков ксенона. Чаще всего устройства устанавливаются в подкапотном пространстве, недалеко от фар:

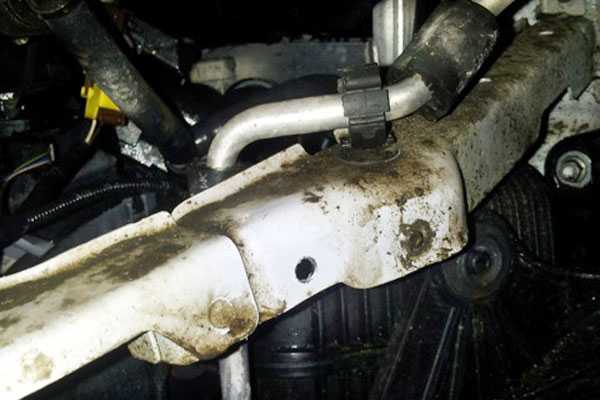

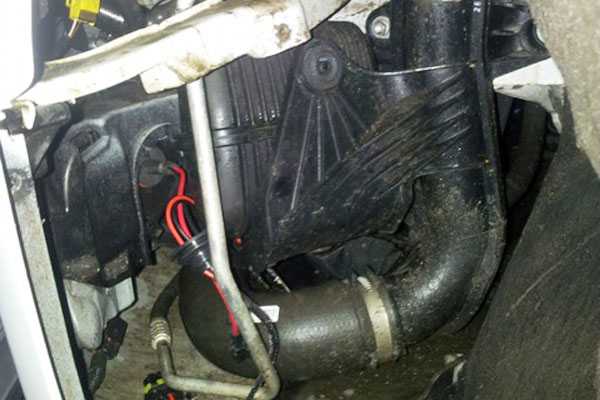

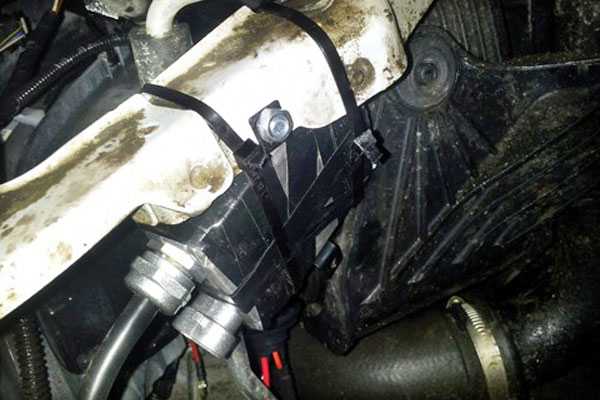

• В этом примере один блок установлен под нижним креплением усилителя бампера, а второй прикреплен к ребру за бачком омывателя.





• Также можно нарастить провода и закрепить блоки в более подходящих местах.

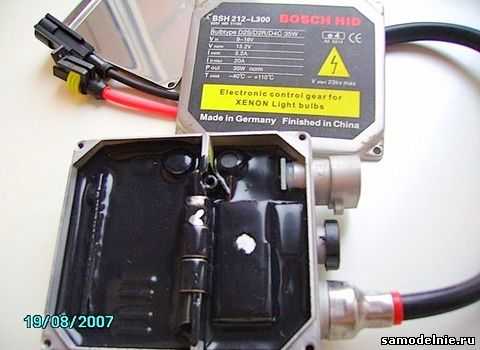

• У блоков розжига Bosch и Matsushita высоковольтная часть (игнитор) вынесена за пределы самого устройства. Она крепится непосредственно на фару.

Что такое биксенон?

Многие автомобили имеют раздельную оптику, при которой ксенон можно установить в любой свет (ближний или дальний). Для полного оснащения фары ксеноном нужно два разных комплекта.

Но у некоторых моделей всего одна лампа, которая работает в обоих режимах (ближнего и дальнего света). Оптимальный вариант для таких фар – установка биксенона.

Биксенон – это световое оборудование, способное переключаться между этими режимами. Смена спектра свечения обеспечивается за счет конструкции биксеноновой лампы.

Биксеноновая линза включает газоразрядную лампу, светоотражатель и металлическую шторку, которая создает четкую «ступеньку» светового потока. Такая конструкция исключает появление паразитарных засветок, ослепляющих водителей встречных машин.

Многих интересует, как сделать биксенон самостоятельно. Это несложно, но надо учитывать, что биксеноновые лампы можно поставить лишь в цоколи h5 (самые распространенные), HB-1, HB-5, h23.

Установка биксенона своими руками

Вместо двух комплектов ксенона можно установить биксенон. Если на автомобиле имеется штатный блок розжига, монтаж будет совсем несложным, но потребуется доработка самой фары. Итак, устанавливаем биксенон сами:

• Сначала надо полностью снять передний бампер или хотя бы отогнуть его (нижние крепления можно не откручивать).





• Разобрать фары.



• Снять все пружинки и скобы.



• Обломать два выступа (посадочное место под лампу трогать не нужно).

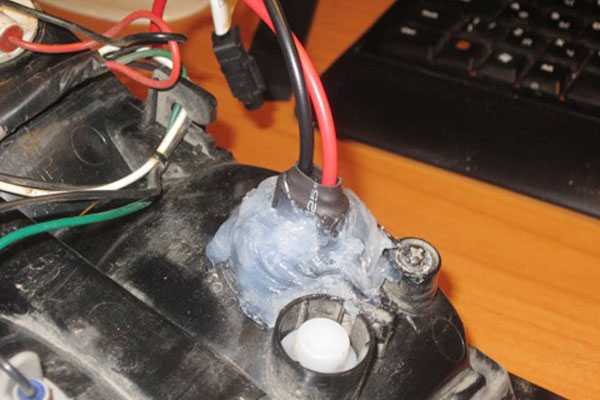

• Выскоблить весь штатный герметик (можно слегка подогревать его феном). Далее надо просто высверлить на дефлекторе отверстие под проводку. Это отверстие расположено за штатной шторкой, и после установки линз в фары его не будет видно.



• Вставить лампу, протянуть в отверстие провода (в инструкции по установке биксенона есть подробная схема).



• Выровнять линзу и зафиксировать гайкой с обратной стороны. Залить в щель между посадочным местом лампы и шайбой специальный термоклей, склеить плафон и фару герметиком.



• Завершив монтаж биксенона, можно выполнить установку переднего бампера.

Как сделать ксенон в противотуманки своими руками?

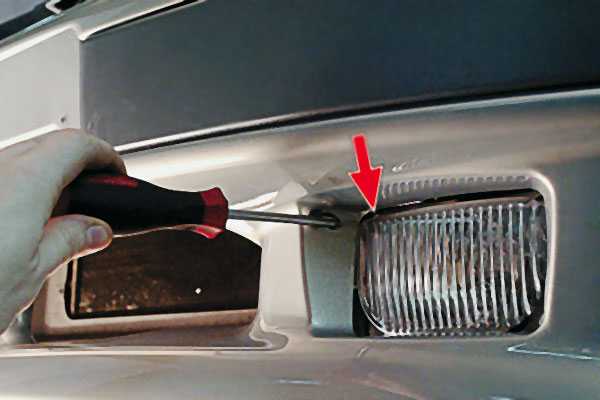

Чтобы противотуманные фары машины обеспечивали лучшую видимость в непогоду и хорошо освещали обочины дороги, их целесообразно оборудовать ксеноном. Да и смотрятся ксеноновые ПТФ намного эффектнее штатных фар. Итак, чтобы установить ксенон, надо:

• Извлечь штатную лампу (на некоторые модели ксенон ставится без снятия противотуманной фары).

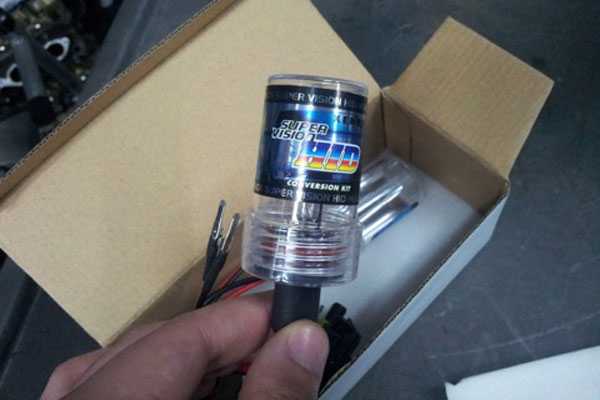

• Взять из комплекта ксеноновую лампу.



• Вставить ее в фару на место штатной.





• Чтобы завершить установку ксенона в туманки своими руками, надо разместить два блока розжига (от левой и правой фары).

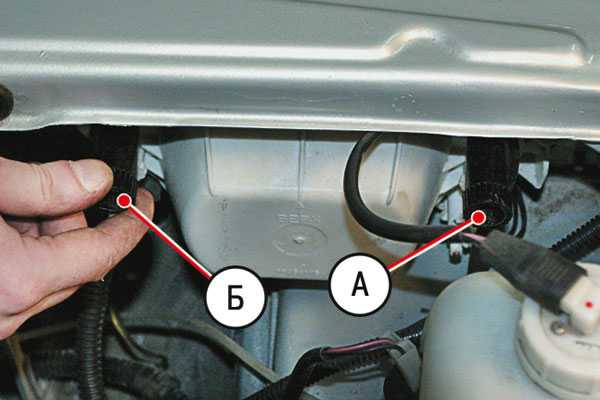

• Если ранее ксенон был установлен в ближний и дальний свет, найти место для дополнительных блоков не так-то просто, но есть неплохой вариант. Надо взять блок розжига и прикрутить к нему изолентой железный крепеж.



• Потом дрелью высверлить отверстие для крепления блока где-нибудь недалеко от фар.



• Аккуратно прикрутить предстартовый блок.



• Установить проводку легко, там просто невозможно подключить что-нибудь не так.



• По такому же принципу ксеноном оснащается вторая фара. Наконец, надо выполнить установку противотуманных фар (если они были демонтированы).

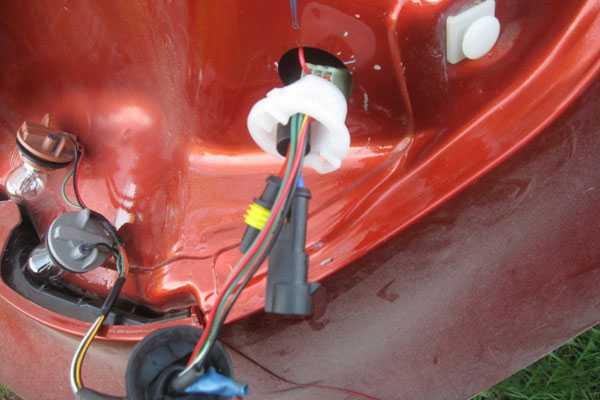

Самостоятельная установка ксенона в фонари заднего хода

Ксенон часто используется для тюнинга задней оптики. Чтобы оборудовать газоразрядными лампами фонари заднего хода, надо:

• Купить подходящий комплект ксенона.



• Демонтировать оба фонаря заднего хода.



• Срезать разъем от штатной лампы и подпаять его к лампе ксенона.



• Чтобы вставить в плафон ксеноновую лампу, может потребоваться сточить отверстие в фонаре и намотать изоленту (чтобы лампа не проваливалась глубже).



• Вместо изоленты можно использовать герметик.



• Минусовой провод от предпускового блока подключить к общему минусу.



• Желательно использовать круглую клемму, тогда монтаж будет аккуратнее.

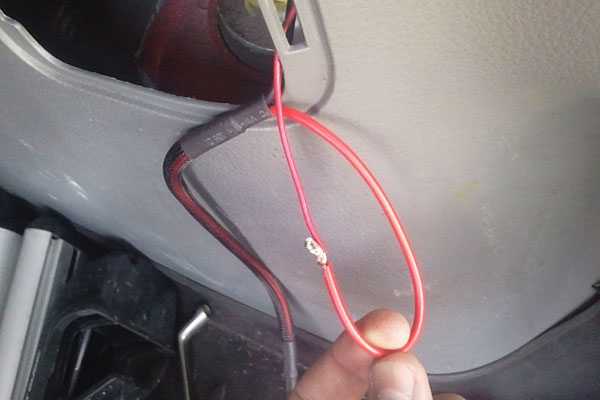

• Плюсовой провод от блока подключить к красному проводу (здесь также можно использовать подходящие клеммы).



• Заизолировать участок, где соединяются провода.



• Провод, который идет от предпускового блока к ксеноновой лампе, просунуть через специальную резинку (при необходимости ее можно разрезать).



• Замотать новую проводку изолентой.



• Лишние отверстия можно залить клеем.



• Выполнить установку задних фар.

Меры безопасности при самостоятельной установке ксенона

Выполняя установку или ремонт ксенона, надо соблюдать осторожность:

• Нельзя производить монтаж замасленными или влажными руками, прикасаться к лампам, высоковольтным проводам и предпусковым блоками после включения.



• Все электрические соединения комплекта ксенона нужно как следует заизолировать, так как при окислении они будут нагреваться, и может произойти возгорание электропроводки.



• Не следует смотреть на работающие ксеноновые фары без затемненных очков, иначе можно травмировать зрение.

Как отрегулировать ксеноновые фары своими руками?

После установки ксеноновых фар их надо отрегулировать. Тогда яркий свет газоразрядных ламп не будет создавать дискомфорт другим водителям и обеспечит наилучшее освещение дороги. Для регулировки положения фар надо:

• Выбрать ровную стену и поставить машину так, чтобы расстояние между «экраном» и фарами было 5 м. Измерить расстояние от центров автомобильных фар до земли и на такой высоте провести горизонтальную линию (линия 1). Отступить вниз 75 мм и провести параллельно ей еще одну линию (линия 2). Начертить вертикальную линию, на одинаковом расстоянии от нее провести еще две линии (А и В), обозначающие центры фар.



• Включить фары (регулировка производится в режиме ближнего света). Закрыть одну фару куском фанеры и отрегулировать вторую, потом наоборот. Для настройки фар конструкцией предусмотрены регулировочные винты с пластмассовыми головками.



• Чтобы выполнить регулировку ближнего света фар авто в вертикальной плоскости, надо подкручивать винт А, а в горизонтальной плоскости – винт Б.



• Фары считаются отрегулированными правильно, если верхние границы пятен света совпадают с нижней линией, а излом светового пучка происходит там, где проходит вертикальная линия (А или В).

Примерно так же выполняется регулировка противотуманных фар:

• Поставить машину на расстоянии 5 м от ровной стены. Измерить расстояние от центров противотуманок до земли и на такой же высоте провести горизонтальную линию. Отступить вниз 50 мм и провести линию.



• При вращении регулировочных винтов противотуманных фар будет меняться наклон пучков света. Таким образом надо отрегулировать сначала одну, а потом другую фару.



• Нужно добиться, чтобы верхние края световых пятен совпадали с нижней линией. При таком положении противотуманные фонари смогут хорошо освещать обочины, но при этом не будут ослеплять других водителей.

mv-sto.ru

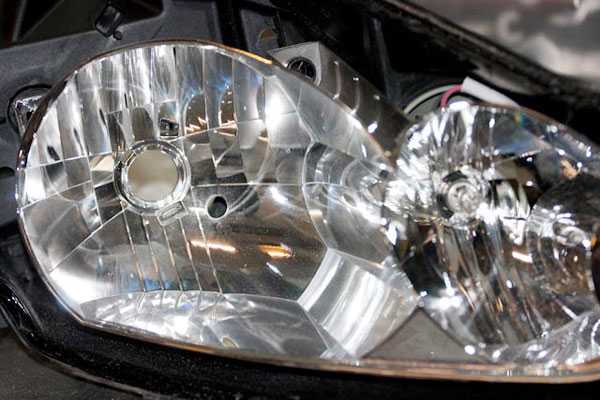

Установка / подключение биксенона своими руками

Сегодня мы хотим Вам рассказать как установить и подключить биксенон на автомобиль своими руками. Все можно выполнить в гаражных условиях, нужно только придерживаться несколько простых рекомендаций.

Прежде, чем приступать к работам по установке би ксенона, нужно усвоить несколько простых правил, которые являются обязательными для выполнения:

1. Нельзя прикасаться к проводам, HID лампам и балластам, ни до, ни после их включения, и уж тем более их нельзя трогать в рабочем режиме. Все дело в том, что балласт, во время запуска генерирует напряжение в размере двадцати трех тысяч вольт, которое может пробить не в световые элементы, а в тело человека, так как оно более близко по массе кузову машины.

2. Включение и выключение ламп нужно производить строго по необходимости. Все дело в том, что частые такие процедуры, приведут к преждевременному выходу системы из строя.

3. Если обнаружено повреждение хотя бы одного элемента система, или вся система в целом стала работать со сбоями, ее нужно либо полностью заменить – что дорого, или обратиться за ремонтом в специализированный сервисный центр, что более резонно при таких обстоятельствах. Если продолжить эксплуатировать неисправную систему би ксенона, высока вероятность возникновения пожара.

4. Если во время движения, освещение резко погасло, то следует остановиться, выключить систему освещения, потом снова включить. Если би ксенон загорится – значит, случайный сбой, если нет – то вам прямая дорога в сервисный центр.

5. Регулировка фар должна проходить очень тщательно, так как яркость света би ксенона выше яркости света штатных осветителей. Если вы раньше никогда не регулировали фары, то лучше обратитесь за этой услугой к профессионалам, стоит она совсем не дорого.

Видео. Установка биксенона на ВАЗ своими руками

Стоит отметить, что на нашем сайте уже есть публикация про установку ксенона на автомобиль своими руками.

Какие меры безопасности при работе с би-ксеноновым оборудованием?

Системы би ксенонового освещения – это высоковольтные электрические приборы, работа с которыми сопряжена с высоким риском для здоровья человека.

В связи с этим, настоятельно рекомендуем ознакомиться с ниже следующими правилами безопасности:

1. Если HID лампа или балласт были повреждены, то ни в коем случае не устанавливайте такой комплект, просто выбросите его.
2. Не стоит производить установку комплекта, в котором повреждена проводка, блок розжига или другой электрический элемент.
3. Ни в коем случае нельзя проводить установку грязными и уж тем более мокрыми руками, так как такие условия повышают вероятность поражения электрическим током.
4. Каждое электрическое соединение должно проходить тщательнейшую процедуру проверки.
5. Нельзя прикладывать слишком сильные физические усилия к лампам системы, а также допускать их загрязнения или появления на них царапин.
6. Чтобы переместить оборудование возьмитесь за корпус, ни в коем случае не хватайтесь за провода и тем более не тягайте оборудование за них.
7. Ни в коем случае не включайте систему би ксенона в разобранном или полу разобранном состоянии.
8. Если во время работ вы прикоснулись к колбе лампы, то сразу же проведите обезжиривание места прикосновения.

Когда можно устанавливать би ксеноновую систему освещения?

На самом деле, есть только одна причина, по которой данная система может не иметь возможности установки в транспортное средство – лампа не помещается в фару. Стандартные размеры лампы составляют пятьдесят шесть миллиметров длины посадочной колбы и пятнадцать миллиметров диаметра лампы.

Стоит отметить, что иногда лампу можно немного доработать, но по этому вопросу лучше консультироваться с продавцом.

Ложные неисправности системы би ксенонового освещения

Некоторые ситуации, которые первоначально кажутся неисправностями, таковыми на самом деле не являются.

Чтобы не выкинуть рабочий комплект оборудование, рекомендуем ознакомиться со списком лжеполомок би ксеноновой системы освещения:

1. Заметна незначительная разница в силе свечения правой и левой лампы. Стоит отметить, что согласно заводским стандартам, допускается отклонения от нормы до 500 Кельвинов, причем как вверх, так и вниз.
2. Явно заметно изменение цвета после включения лампы, причем происходить это может за достаточно короткий промежуток времени.
3. Шум от балластов является вполне нормальным явлением, ведь для генерации необходимого напряжения он работает с частотой в четыреста герц.
4. Если у вас не сразу загораются лампы, после быстрого включения и выключения, то не стоит переживать, это наоборот свидетельствует о том, что защиты от пробоя электрическим током работает в штатном режиме. Просто подождите несколько секунд после выключения, и все заработает в штатном режиме.

Как подключать систему биксенона правильно?

Для того, чтобы правильно подключить систему би ксенонового освещения, нужно сделдовать четкой инструкции, которую вы можете найти ниже?

1. Подключаем к системе электропитания только правую сторону.
2. Включаем ближний свет. Если фара горит, но не переключается на дальний свет, то следует вытащить диод и переставить его наоборот, как это сделать вы можете понять по направлению белой стрелочки, которая всегда есть на его поверхности.
3. Если указанная выше манипуляция не помогла, то следует полностью демонтировать диод и попробовать поставить его заново. Если заработало – значит все хорошо, если нет – неисправен диод или вы опять допустили ошибку в установке.

Левая сторона подключается аналогично правой стороне, никаких изменений в процессе работы не предполагается.

Как понять, что подключение произведено неверно?

Как уже говорилось ранее, биксеноновые системы – это высоковольтное оборудование, которое требует очень тщательного подхода к своей установке. Чтобы сразу выявить ошибки, вам стоит ознакомиться с симптомами неверного подключения.

На самом деле симптом только один, не считая полного не функционирования системы – несоответствие положения рычага света, яркости освещения. То есть, в положении рычага «ближний» – загорается дальний, а в положении «дальний» – загорается ближний. Исправить это очень просто – просто перекрутите диод в обратном направлении.

Как проверить рабочие характеристики системы биксенонового освещения?

После того, как система би ксеноновых фар установлена, нужно проверить ее нормальную работоспособность.

Для этого:

1. Заводим двигатель и включаем фары.
2. Проверяем переключение между дальним и ближним светом. Если переключение происходит с серьезной задержкой – сбоит система розжига ламп.
3. Проверяем цветовую температуру ламп. Допускается погрешность в пятьсот Кельвинов.

После того, как все проверено, проводим, в случае необходимости, регулировку фар автомобиля.

Напомним, что в предыдущей статье мы рассматривали как установить и подключить магнитолу своими руками. Выполнить всю работу можно в гаражных условиях, нужно только придерживаться наших рекомендаций.

Небольшие советы по эксплуатации биксенонового освещения

1. Помните главное правило безопасности – никогда не прикасаться к оборудованию во время его работы. Двадцать три тысячи вольт хранят в себе смертельную опасность.

2. Сначала заводим двигатель, потом включаем ксенон. Если сделать в обратной последовательности, высока вероятность выхода из строи системы освещения.

3. Никогда не щелкайте фары просто так, это снизит срок их эксплуатации, причем весьма значительно.

4. Обязательно держите фары в чистом состоянии, так как грязь может рассеивать свечение, что в свою очередь может слепить других участников движения.

5. Без омывателя фар с би ксеноновыми диодами, пройти технический осмотр в ГИБДД официально невозможно.

6. Периодически проверяйте уровень света от фар и при необходимости регулируйте их. В противном случае, вы будете постоянно создавать аварийные ситуации на дороге.

vazgarage.ru

Самостоятельная установка ксенона (видео) — Самостоятельный ремонт авто

Содержание:

Ксенон – инертный газ, который при контакте с электрическим током начинает ярко светится. Ксеноновые лампы намного лучше галогенных, так как имеют ряд преимуществ. Они излучают свет очень похожий на дневной, поэтому не так сильно утомляют глаза водителя при длительных поездках, даже если установить ксенон в дальний свет. Также ксеноновые лампы существенно сокращают нагрузку на генератор автомобиля и не ломаются при сотрясениях. Самостоятельная установка ксенона – дело достаточно лёгкое и с ним может справиться любой владелец автомобиля.

Виды ксенона

От такого параметра, как температура, зависит какой яркости и цветового оттенка будет лампа. Цветовая гамма ксенона варьируется от жёлтого до фиолетового оттенков. Температура измеряется в градусах Кельвина. Более насыщенные цвета редко используют автолюбители, чаще всего устанавливают ксенон белого цвета, он больше похож на дневное освещение. Жёлтый цвет фар будет при отметке в 4050 К. А белый цвет равен значению в 5000 К. Голубой оттенок получается при 6000 К, а фиолетовый – при 18000 К.

Также ксеноновые лампы бывают различными по размерам. Чтобы правильно подобрать лампу нужного для фары размера, следует взять старую для сравнения.
Долговечность осветительных элементов довольно высока, поэтому замена ксеноновых ламп будет производить

100-avto.ru

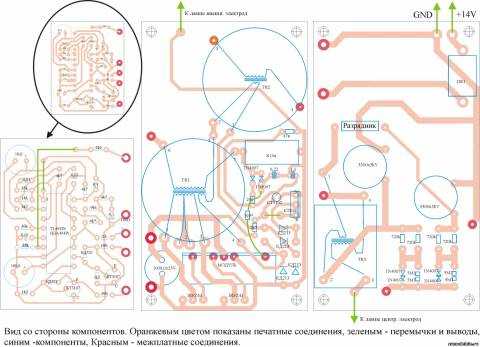

СХЕМА БЛОКА РОЗЖИГА КСЕНОНА

---

   Некоторые автолюбители очень хорошо знакомы с таким блоком. Это система розжига газовых ламп. Высокое напряжение проходя через газ (в данном случае ксенон) заставляет последнему ярко засветится — вспыхнуть. Свет получается ослепительно ярким, поэтому такая система используется в основном для освещения. Несколько лет назад такое освещение стало доступным и для автомобиля, но уже сейчас ксенон запрещен во многих странах.

   Ксеноновые лампы имеют высокую светоотдачу, такую высокую, что яркость свечения одной ксеноновой лампочки в разы больше, чем яркость свечения схожего по площади участка солнца! Именно по этой причине их использование запретили во многих странах.

   Статистика показывает, что большинство аварий происходят именно из-за слишком яркой светоотдачи таких фар, на автомагистралях они буквально ослепляют водителей идущих навстречу машин, в результате… Поэтому данная схема блока розжига ксенона приводится только для ознакомительных целей.

   Для работы ксеноновой лампочки нужно высокое напряжение порядка 25-30 кВ. Для получения такого напряжения используется рассматриваемый блок, который еще и называют блоком розжига ксенона. По сути, этот блок из себя представляет высоковольтный преобразователь напряжения.

   В нем все как обычно — задающая часть на специализированной микросхеме, усиливающие ключи на полевых или биполярных транзисторах (в основном на полевых), выпрямительные диоды, накопительная емкость — конденсатор, искровой промежуток (искровик, разрядник) и высоковольтный трансформатор (катушка). После импульсного трансформатора напряжение выпрямляется и накапливается в конденсаторе. В этой части схемы напряжение не более 500 вольт. Через искровой разрядник вся емкость конденсатора разряжается на первичную обмотку высоковольтного трансформатора. Таким образом на высоковольтной обмотке образуются электрические разряды с напряжением 25.000-30.000 вольт, именно они питают ксеноновые лампы.

Поделитесь полезными схемами

---

ПЕРЕДАТЧИК НА 1 КИЛОМЕТР      Делаем серьёзный радиопередатчик для дальности связи с радиоприёмником УКВ более километра.

---

СХЕМА ЭЛЕКТРОННОЙ СИРЕНЫ    Очередная конструкция, являющаяся модулем для других, более сложных схем — генератор звуковых эффектов на микросхеме UM3561.

---

---

ПРОСТОЕ ЗАРЯДНОЕ УCTPOЙCTBO ДЛЯ АВТО    Среди множества схем зарядных устройств для автомобильных аккумуляторов, публикуемых в сети, особое внимание заслуживают автоматические зарядные устройства. Такие устройства создают целый ряд удобств при обслуживании аккумуляторных батарей. Из публикаций, посвященных автоматическим зарядным устройствам, следует отметить работы. Эти устройства не только обеспечивают зарядку аккумуляторных батарей, но и осуществляют их тренировку и восстановление.

---

СХЕМА БЛОКА РОЗЖИГА КСЕНОНА     Для работы ксеноновой лампочки нужно высокое напряжение порядка 25-30кВ. Для получения такого напряжения используется рассматриваемый блок, который еще и называют блоком розжига ксенона.

samodelnie.ru
