Когда менять щетки генератора – Как Снять, Проверить Износ и Длину, Отремонтировать Или Заменить Если Стерлись и Установить, Подключение не Снимая Генератор

Как заменить щётки генератора

Автомобильный генератор предназначен для преобразования механической энергии вращения коленчатого вала двигателя в электрическую. Он выполняет две основные функции: подзарядки аккумулятора и питания выработанной электроэнергией систем электроснабжения автомобиля. В корпусе генератора переменного тока наряду с ротором и статором также размещены щеточный узел, регулятор напряжения и выпрямительный блок.

Щетки – наиболее уязвимый элемент генератора. В момент их контакта с токосъемными кольцами скорость вращения вала генератора достигает 12-14 тыс. об/мин, из-за чего возникает ускоренный износ контактирующих поверхностей. Своевременная замена щеток генератора позволяет предупредить поломку щеточного узла и обеспечить бесперебойное электроснабжение автомобиля в процессе движения.

Щётки генератора: какую функцию выполняют?

При контакте с расположенными на валу вращающегося ротора токосъемными кольцами щетки генератора передают ток от аккумуляторной батареи на обмотки возбуждения ротора. Так создаётся электромагнитное поле.

Под воздействием переменного магнитного поля вращающегося ротора в катушках обмоток статора наводится электродвижущая силаи создается переменный электрический ток. Ток, проходя через диодный мост (выпрямительный блок генератора) преобразуется в постоянный. Именно такой необходим для подпитки аккумулятора и обеспечения функциональности электрооборудования автомобиля.

Когда нужно менять щётки: основные признаки

Замену рекомендуется выполнять по мере их износа, но не реже 1 раза в 4 года (или по достижении пробега в 50 тыс. км). Однако в сложных условиях эксплуатации критический износ щеточных стержней, изготовленных из графита или его соединений с медью (бронзой, алюминием), может наступить раньше названного срока. Щётки должны выступать не менее чем на 5 мм (норма – 8-10 мм). Именно этот показатель является самым важным – замерив длину, можно понять, есть ли проблема.

На то, что нужна замена щеток, может указывать появление некоторых симптомов, в том числе:

• отсутствие реакции стартера при повороте ключа зажигания в положение ON – это может произойти, если стержни перекошены, отсутствует их достаточное прилегание к поверхности токосъемных колец;
• медленное вращение маховика двигателя стартером;
• снижение мощности освещения салона, слабый или мигающий свет фар, габаритных огней;
• внезапное отключение электроприборов;
• быстрая разрядка аккумуляторной батареи, после которой зарядить ее становится практически невозможно.

Чтобы определить причину нарушений в работе генератора, необходимо провести точную диагностику неисправностей генератора и, в частности, щеточного узла.

Как проверить щётки генератора?

Щеточный узел, как правило, объединен с регулятором напряжения. Контакт с токосъемными кольцами ротора осуществляется за счет усилия пружин. Неисправность щеток генератора легко определить при визуальном осмотре (признак — длина выступающих концов менее 5 мм). Также нужно проверить диаметр токосъемных колец (норма – 14,2-14,4 мм, минимум – 12,8 мм). Не допускается наличие выработок на контактных поверхностях. Изношенные токосъемные кольца нужно менять.

Проблемы с генератором могут возникнуть также из-за повышенного сопротивления щеток, которое должно составлять не более 0,5 ом. Заменить щетки придется, если при проверке мультиметр показывает увеличенное сопротивление.

Однако, учитывая, что в большинстве современных автомобилей щеточный узел совмещен с регулятором напряжения, проблемы генератора бывают связаны с неисправностью реле-регулятора, рассчитанного на напряжение 15 В и ток до 5 А. Для диагностики используются замеры мультиметром. При заведенном двигателе величина напряжения на клеммах АКБ или на выходах генератора должна быть в пределах 14-14,2 В. Допускается изменение напряжения не более чем на 0,5 В. Если колебания оказываются более значительными, это признак того, что реле-регулятор неисправен и подлежит замене.

Полезно также проверить регулятор напряжения.

Для этого собирают схему, объединяющую при помощи проводов регулируемый блок питания, лампочку, регулятор напряжения со щеточным узлом и мультиметр (вольтметр). Блок питания и мультиметр подключают с соблюдением полярности к контактам регулятора напряжения. Провода лампочки крепят к щеткам. Путем включения блока питания подается напряжение (от 3 В), лампочка загорается. При постепенном увеличении напряжения и по достижении 14 В лампочка должна погаснуть – это говорит о нормальной работе регулятора.

Как поменять щётки на генераторе?

Выполнить замену можно, не снимая генератор – достаточно снять регулятор напряжения вместе со щеточным узлом. Перед этим следует отключить генератор от питания (отсоединить минусовую клемму от АКБ). После этого открутить зажимную гайку, снять регулятор напряжения со щеткодержателем. При критическом значении износа (вынос менее 5 мм) понадобится замена щеток (графитовых стержней). Вот как это делают:

• отсоединить контакты (отпаять провода) и вытащить старые щетки, выполнить очистку места пайки, проверить упругость пружин;
• установить новый комплект в щеткодержатель, припаять контакты;
• проверить свободное перемещение щеток в щеткодержателе;
• установить щеточный узел на место и закрепить его гайкой.

Иногда реше

ddcar.ru

Щетки генератора – замена простым способом + Видео » АвтоНоватор

Щетки генератора являются важным элементом автомобильной системы подачи электротока и его отвода. Без их участия генератор автомобиля не сможет вырабатывать напряжение.

Щетки генератора – информация об элементе

Интересующие нас щетки изготавливаются из графита, поэтому их часто называют угольными. Они используются не только на авто с двигателем внутреннего сгорания, но и на самых разнообразных механизмах и машинах, оснащенных электрическим двигателем (станки, грузоподъемные аппараты, городской общественный транспорт и так далее). Самыми распространенными считаются щетки ЭГ-4.

Эта марка подходит для установки на многие машины разных лет выпуска, так как она имеет стандартные эксплуатационные параметры. Реже используются другие изделия (например, ЭГ-61), которые характеризуются высоким запасом прочности за счет их пропитки особыми композициями.

Генератор и щетки на него на отечественных автомобилях находятся под правой передней фарой вашего «железного коня». Найти их несложно. Достаточно открыть капот, чтобы увидеть генератор – на поверхность выходит его обмотка и две крышки, внешне похожие на консервные банки.

Когда нужно менять щетки генератора?

При плановых ТО мелким элементам генератора внимания, конечно же, никто не уделяет. Именно по этой причине поломка его щеток всегда становится неожиданностью для водителя. Специалисты советуют через 50 тысяч километров пробега (либо один раз в четыре года) обязательно проверять их исправность и функциональность, и тогда никаких проблем с эксплуатацией генератора не возникнет.

Примечательно, что проверить щетки (и при необходимости поменять их) вы можете без демонтажа достаточно-таки громоздкого генератора. Кроме того, о потребности заглянуть под капот авто и проверить графитовые щетки вам могут просигнализировать следующие симптомы:

• непредсказуемое отключение электронных устройств в транспортном средстве, происходящее по непонятным причинам;
• снижение освещенности салона машины и внешних источников света;
• снижение напряжения;
• разряжающийся неоправданно быстро автомобильный аккумулятор, который, к тому же, затем очень трудно (а иногда и невозможно) зарядить.

Любой из указанных симптомов говорит автомобилисту о том, что ему, вероятнее всего, требуется снять старые щетки и установить вместо них новые. Проверить старые изделия на функциональность вы можете очень просто. Следует откинуть от АКБ «минус», снять регулятор напряжения и визуально оценить, на какую высоту выдаются из своего «укрытия» интересующие нас графитовые детали. Щетки нужно срочно поменять в том случае, когда их высота составляет менее пяти миллиметров.

Замена щеток генератора – от А до Я

Сразу скажем, что данная операция очень простая и не требует от водителя особых умений. Сначала, как уже было сказано, требуется откинуть «минус» с аккумуляторной батареи, затем демонтировать регулятор (он располагается по отношению к генератору с противоположной стороны), после чего выполнить следующие действия:

• Тщательно очистить от сажи и пыли гнездо держателя, а также прижимные пружины и контактное кольцо. Эта операция выполняется при помощи щетки с мягким ворсом. Иногда может потребоваться и притирка графитовых щеток к коллектору при помощи стеклянной мелкой шкурки (ее зернистость должна быть около 100).
• Установить новые изделия и убедиться в том, что они свободно перемещаются в щеткодержателе.
• В обратном порядке собрать узел, а затем подсоединить к АКБ ранее окинутый провод.

Если же вы купили сборную конструкцию (регулятор плюс щетки), ее монтаж также не вызывает никаких проблем.

Отключаете «минус», с «плюсового» провода снимаете колпачок, сделанный из резины, после чего демонтируете блок, открутив гайку-крепеж. Затем нужно будет удалить пластиковый кожух и снять три пружинных фиксатора, располагающиеся по периметру блока. Используя крестовидную отвертку, раскручиваете щетки вместе с регулятором напряжения, а все провода, ведущие к нему, отсоединяете. Монтируете приобретенную сборную конструкцию на освободившееся место. Операция завершена!

carnovato.ru

как поменять и когда нужна

Среди множества узлов и отдельных агрегатов автомобиля выделяют генератор, который является основным источником подачи электроэнергии в автомобиле. Как и многие другие устройства, он периодически выходит из строя, и в некоторых случаях виной тому износ щеток. В такой ситуации возникает вполне логичный вопрос: как поменять щетки на генераторе и можно ли самому справиться с этой задачей.

Основные признаки необходимости замены щеток

При плановом осмотре транспортного средства не всегда уделяется внимание мелким деталям, из-за чего их поломка становится неприятным сюрпризом для автовладельца. Этот факт применим и к щеткам генератора, которые приходится сразу менять. Вопрос, как заменить щетки генератора, достаточно актуален, но прежде всего, необходимо понять, когда именно нужна замена.

Специалисты рекомендуют проверять щеточный узел раз в 50 000 километров (или один раз в четыре года), тогда проблем с щетками генератора не возникнет.

Обратите внимание! Провести диагностику или даже замену неисправных щеток генератора можно без демонтажа габаритного агрегата.

О необходимости подобной проверки будут свидетельствовать следующие симптомы:

• неожиданное отключение электроприборов автомобиля без видимых на то причин;

• снижение уровня освещения салона транспортного средства и внешних источников света (фар, габаритных огней).

• низкое напряжение в сети;

• слишком быстрое (неоправданно быстрое) снижение заряда аккумуляторной батареи, которую в результате очень сложно (если вообще возможно) полностью зарядить.

Любой из указанных симптомов свидетельствует о том, что пора задуматься над проверкой и возможной заменой щеток генератора. Провести диагностику этих элементов можно несколькими способами, но проще всего – отключить питание от генератора (достаточно снять с АКБ «минусовую» клемму) и демонтировать регулятор напряжения. После этого визуально оцените, на какое расстояние графитовые изделия «выглядывают» из своего убежища. Если окажется, что оно меньше пяти миллиметров, то детали нужно срочно заменить.

Где находятся щетки

Найти объект замены можно в задней части генератора, где он крепится к нему с помощью одного лишь болта. Если говорить более конкретно, то щеточный узел размещается на крышке агрегата со стороны контактных колец и объединен с регулятором напряжения. Рядом с кольцами щетки удерживаются благодаря усилию пружин. В большинстве случаев обнаружить их достаточно просто, ведь зная о месторасположении генератора и его составляющих элементов, разобраться, где находятся щетки на генераторе, не так уж и сложно.

Что понадобится для замены

Для того чтобы выполнить замену щеток генератора, вам понадобится стандартный набор ключей, пара разных отверток, новые сменные детали, свободное место и время. Если какие-либо крепления заржавели, то можно использовать растворитель, облегчающий задачу выкрутки крепежных болтов.

Как снять щетки при снятом генераторе

Существует два варианта демонтажа изношенных щеток генератора: со снятием агрегата и без него. В зависимости от марки и модели транспортного средства, владелец сам решает, какой способ будет предпочтительнее, ведь в некоторых ситуациях добраться до нужного места может оказаться очень сложно. Итак, давайте сначала посмотрим, как же снять щетки с генератора на демонтированном устройстве.

Нельзя не отметить, что на снятом генераторе выполнять все действия намного проще, так как появляется больше места для комфортного изъятия самих щеток. Поэтому для начала необходимо отпустить крепежный болт, соединяющий агрегат со скобой механизма натяжения ремня генератора, снять этот ремень, открутить крепежные болты между генератором и корпусом силового агрегата. После этого вы сможете вынуть нужное устройство из моторного отсека.

На следующем этапе обязательно обратите внимание на посадочное место щеткодержателя и при необходимости продуйте или протрите его от грязи. После этого можно переходить к отсоединению самих щеток (понадобится отпаять провода). Кроме того, не помешает очистить контакты и проверить упругость удерживающих пружин. Следующий этап – полировка контактного кольца, что хоть и не является обязательной процедурой, но все же лишней не будет.

После окончания подготовительных работ можно приступать и к непосредственной замене интересующих нас деталей. Как правило, менять щетки на генераторе, в принципе, несложно, а все, что от вас требуется, – это отпаять провода от старого комплекта щеток и припаять их к новому. После установки щеток в щеткодержатель, не забудьте убедиться в их свободном передвижении.

Устанавливать снятую деталь на прежнее место нужно очень аккуратно, так как она очень хрупкая, а значит, все действия нужно выполнять очень осторожно. Как только щетки займут свое место в устройстве, подсоедините «массу» к АКБ и заведите машину. Вот и все, щетки генератора успешно заменены.

Важно! После установки щеток бортовая система автомобиля нередко поднимает тревогу о неисправности генератора, что является результатом плохой притирки новых деталей. Со временем это пройдет.

В некоторых случаях может оказаться, что износ графитных стержней достаточно незначителен, а проблема кроется в залипании корпуса из-за грязевых отложений. Все, что требуется в такой ситуации, – это очистка деталей сжатым воздухом, после чего их можно дальше использовать. Прежде чем устанавливать новые щетки на генератор, не забудьте их осмотреть – вполне возможно, что где-то имеется производственный дефект (трещины или сколы), причем как самих графитных стержней, так и щеткодержателя.

Монтаж сменных щеток на генератор выполняется в обратной последовательности, а завершает процесс установки регулировка ремня агрегата. Если правильно выполнить все действия, при воздействии пальцами руки в 3-4 кг (для клиновидного ремня) или 6-8 кг (для плоского), ремень должен прогибаться на 1-1,5 см. Нередко автомобилисты покупают новые щетки вместе с регулятором, который поставляется с ними в одном комплекте. Поэтому полезно будет знать, как заменить щетки на генераторе в этом случае. Как и в предыдущем варианте, ничего особо сложного здесь нет, а все действия выполняются в следующей последовательности:

1. Сначала от аккумуляторной батареи отсоединяют «минусовый» провод.

2. Затем с «плюсового» провода АКБ необходимо снять резиновый колпачок.

3. Дальше выполните демонтаж блока, предварительно открутив крепежную гайку. Также необходимо снять и пластиковый кожух.

4. Следом достаются три фиксирующие пружины, которые были расположены по всему периметру старого блока.

5. Используя крестовидную отвертку, необходимо открутить щетки (вместе с ними извлекается и регулятор напряжения, с отсоединением от всей связывающей их проводки).

6. Остается лишь поместить на освободившееся место новую конструкцию.

Интересно знать! Первый генератор переменного тока представила фирма «Невиль», что произошло в США в 1946 году. Агрегат совмещал в себе практически все элементы, характерные для устройства постоянного тока (первая работающая машина такого типа была создана в 1934 году): отдельно генератор переменного тока с обмоткой возбуждения, отдельно блок селеновых выпрямителей, стабилизатор напряжения и т.д. Основным предназначением данного устройства выступало использование на специальных военных автобусах и автомобилях.

Замена щеток без снятия генератора

Выполнить замену щеток генератора можно, и не демонтируя его с посадочного места. Этот вариант особенно удобен, если вы приобрели новые щетки вместе с регулятором напряжения, как это было указано выше. В этом случае, порядок выполнения всех действий следующий:

1. Отсоединяем от аккумулятора «минусовую» клемму.

2. Откручиваем болты крепления и снимаем старый регулятор напряжения вместе со щеткодержателем.

3. Замеряем расстояние от торца щеткодержателя до края самих щеток (при установке новых элементов оно должно составлять 13 мм, в то время как минимально допустимое значение соответствует 5 мм).

4. Проверяем, легко ли двигаются щетки в щеткодержателе.

5. Возвращаем регулятор напряжения на прежнее место.

6. Обратно закручиваем крепежные болты и присоединяем к аккумулятору снятую «минусовую» клемму.

Конечно, в теории все достаточно просто выглядит, а вот на практике многие автовладельцы нередко сталкиваются с определенными трудностями, поэтому в любом деле нужна уверенность в своих силах и грамотный подход к решению того или иного вопроса.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как проверить и заменить самостоятельно щетки генератора?

Многие детали автомобиля неоднократно нужно менять в процессе эксплуатации. Это касается также и щеток генератора, которые являются ключевым звеном в перенаправлении тока в автомобиле. Поэтому знание того, как провести замену щеток генератора важно для каждого владельца транспортного средства.

Щетки генератора – деталь, которая отвечает за отвод и подвод электричества через прямое взаимодействие с ротором. Щетка такого рода используется часто в грузовых машинах, в двигателях городского транспорта, в станках и в ряде других механизмов, работа которых основывается на использовании электродвигателя. Графитовые электрощетки, не зависимо от того, какое у механизма предназначение, всегда исполняют свою функцию одинаково. Необходимо следить за тем, насколько они выступают из своего «гнезда». Если щетка выступает меньше, чем на пять миллиметров, то это значит, что пришла пора ее сменить.

Угольный тип разделяют на большое количество моделей, которые разнятся между собой по предназначению и конфигурации. Выбор таких графитовых деталей зависит от принципа, по которому работает электродвигатель. В большом количестве генераторов используются щетки со стандартным набором характеристик, но у них весьма скромный, по-моему мнению, объем прочности и надежности. Их приходится часто менять, то есть они быстро снашиваются и перестают выполнять свои функции, а от этого, в свою очередь, страдает генератор.

В некоторых случаях водители предпочитают выбирать самые прочные, либо те, которые пропитывают особым составом, защищающим их от быстрого разрушения. Например, часто используют электродвигатели с высокими оборотами, для которых покупают адаптированные для работы в особых условиях графитовые элементы.

Диагностика износа и замена

Одна из самых распространенных причин неправильной работы генератора – неисправность щеток и регулятора напряжения, точнее, их выход из строя. Основная функция первых – снимать напряжение с генераторного коллектора, а также дальнейшая подача тока для проведения зарядки аккумулятора и питание автомобильных электрических цепей. Поэтому, если необходима их замена, то следует ее провести как можно скорее. Щетки обладают рядом характеристик. Одна из них – использованный при изготовлении материал, еще одна – тип и размеры. Зависимо от предназначения и структуры на современном рынке существует весьма широкий выбор моделей. Щетки нужно выбирать, учитывая принципы работы двигателя. Лучший результат удастся получить, выбрав модели, наделенные повышенной прочностью и пропитанные особым раствором, защищающим их от всякого разрушения.Тем не менее, это расходный материал, который со временем изнашивается. Поэтому за этими деталями нужно хорошо ухаживать и проверять их состояние как минимум каждые 4 года.

Знание того, как поменять щетки на генераторе, на практике реализуется в нескольких этапах. Прежде всего – обесточивание генератора. Для этого нужно отключить минусовый кабель от аккумуляторной батареи, затем снять регулятор напряжения. Не менее важно то, насколько они выступают. В случае если размер этого показателя ниже половины сантиметра, их нужно как можно скорее сменить.

Как же их поменять? Очень просто. Гнездо держателя нужно продуть и протереть, после данные детали отсоединить. Затем следует очищение контактов, проверка пружины, полировка контактного кольца. Последнюю процедуру не обязательной, но лучше перестраховаться. Не менее важно знать, как проверить щетки генератора. Уровень их износа можно определить на вид. Также то, насколько они выступают, может сказать о многом. На этом подготовительные работы заканчиваются. Переход к самой замене. Прежде всего, надо припаять провода к новым деталям. Важно при этом проверять свободность движения на самом их держателе. Затем аккуратно их устанавливаем, не забывая о регуляторе напряжения и заземлении. Помните, что каждый автомобиль обладает своими особенностями, поэтому замена щеток генератора не является одинаковой для каждой модели.

www.megway.ru

для чего нужны, когда менять, как установить элемент в щеткодержатель?

Щетки генератора – важнейшая деталь в транспортном средстве, которая следит за перенаправлением тока через ротор, при помощи такой немаловажной детали, как щеточный узел. Подробнее о детали и ее замене — читайте ниже!

Содержание

[ Раскрыть]

[ Скрыть]

Описание щеток генератора

Щетки, о которых идет речь, устанавливаются на многих транспортных средствах, где есть не только двигатель внутреннего сгорания, но также электрический двигатель. Самыми популярными по использованию являются ЭГ-4. Эта модель достаточно удобна, потому что имеет стандартные рабочие параметры, которые подходят для машин различного года выпуска. Конечно, существуют и другие модели этих деталей. Они отличаются отличным запасом прочности, потому что содержат особый состав композиций.

На машинах отечественного производства вышеописанные детали находятся под правой передней фарой, и найти их несложно. Чтобы их обнаружить, необходимо открыть капот. Взгляд сразу же падает на генератор, а на нем есть две странные крышки, внешне напоминающие жестяные банки. Это и есть генераторные щетки.

Механизм для провода тока

В каких случаях элемент нуждается в замене?

Щетки генератора, как было сказано выше, устанавливаются, помимо прочего, в грузовом транспорте, в двигателях городского типа и прочих механизмах, где ключевым элементом является электродвигатель. Не важно, в какой машине находится эта деталь – они всегда выполняют одну и ту же работу.

Для того, чтобы понять, стоит ли их менять, нужно наблюдать за тем, на сколько миллиметров они выступают из отведенного им места. Должно быть не менее пяти миллиметров. Если показатели ниже, значит щетки износились и пришла пора их демонтировать.

Графитовые изделия могут быть разных моделей. Эти модели друг от друга отличаются не только устройством, но и предназначением. Критерием выбора детали является электродвигатель и принцип, на котором он работает. Можно подобрать даже «стандартные» приспособления. Этот вид подойдет для большинства машин, но минус в том, что их качество оставляет желать лучшего. Ведь стоит помнить: от выбора щеток зависит «долгожительство» транспортного средства.

Несколько деталей для транспортного средства

В случае с двигателем, который предполагает большое количество оборотов, лучше всего покупать качественные графитные щетки, которые снабжены качественным составом. Он убережет детали от скорого разрушения, а потому транспортное средство будет дольше находиться в безопасности.

Целесообразным будет проверять исправность щеток раз в несколько лет. Плюсом в случае проверки функционирования детали является то, что нет необходимости извлекать генератор, ведь нужные детали расположены прямо сверху. Зачем и как поменять щетки на генераторе, мы расскажем далее (автор — Евгений Александрович).

Но в большинстве щетки генератора намекнут о замене такими показателями:

1. Внезапное хаотичное отключение электроники в машине. Зачастую понять сразу причину подобного поведения нелегко. Поэтому лучше всего проверить исправность механизмов и, в частности, узла.
2. Если внезапно в салоне машины ухудшилось освещение, и если внешняя оптика стала работать немного хуже, это может быть одним из признаков того, что устройства нуждаются в замене.
3. Падает напряжение, а также быстро разряжается АКБ. После этого аккумуляторную батарею часто бывает сложно зарядить.

Щеткодержатель генератора

Инструкция по замене своими руками

Замена щеток генератора не предполагает наличия особых навыков, средств и даже времени.

Поэтапная схема действий проста:

1. Необходимо снять клеммы с АКБ.
2. Демонтировать регулятор, который обычно находится с противоположной стороны от генератора.
3. Прочистить держатель от грязи и пыли. Нелишней будет очистка пружин и контактного кольца, которые выполняют фиксирующие свойства.
4. В некоторых случаях целесообразно будет произвести притирку углевых устройств к коллектору. Это можно исполнить благодаря мелкой стеклянной шкурке с небольшой зернистостью.
5. После этого меняем старую щетку на новую. Щеточный держатель должен помогать детали скользить свободно, то есть щеткодержатель не должен прилегать плотно.
6. После этого в обратном порядке собрать щеточный узел и вернуть на место минусовой провод аккумуляторной батареи.

Щеточный узел

Цена вопроса

Ниже на фотографиях можно увидеть, что именно из себя представляют механизмы, о которых было сказано выше, а также узнать цену.

Видео «Как заменить механизм»

В данном видео от автора Автоэлектрика ВЧ можно узнать, как производится замена щеток генератора.

 Загрузка …

avtozam.com

Замена щеток генератора, видео замены без снятия

Ремонт генератора во многих случаях не требует узкоспециализированного инструмента и может быть выполнен своими руками. Чтобы замена щеток генератора произошла успешно, обязательно наличие базового уровня знаний в электротехнике. В общеобразовательных целях перед началом ремонта рекомендуем ознакомиться с принципом работы генератора автомобиля.

Характер неисправности

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Способы замены

1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Инструкция по замене

• Снимите минусовую клемму АКБ.

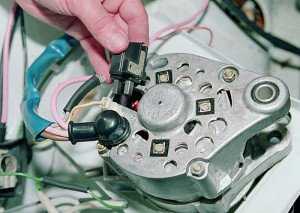

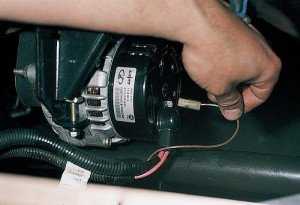

• Отсоедините основную плюсовую клемму генератора, разъем регулятора напряжения и минусовую клемму, если в этом есть необходимость. В некоторых моделях авто обороты двигателя считываются с вывода W на генераторе, в обратном случае контакт может быть не подключен либо отсутствовать вовсе.
• Если замена производится со снятием генератора, ослабьте сервисный ремень и открутите болты крепления (подробно о замене, установке и натяжении ремня можете прочитать в статьях: «Что делать, если свистит ремень генератора» и «Натяжка ремня генератора»).
• Открутите болты крепления задней крышки.
• Открутите реле-регулятор напряжения. Если был выбран метод комплектной замены, вам остается установить новую деталь и собрать все элементы в обратной последовательности. В любом из случаев рекомендуем как минимум проверить подшипники генератора, состояние коллекторных пластин. Если выработка пластин в пределах нормы, перед установкой новых щеток зачистите поверхность до блеска мелкозернистой наждачной бумагой.

Пайка новых стержней

• Сточите напильником по максимуму припой, удерживающий гибкий контакт старой щетки.
• Направьте реле-регулятор щетками вниз и нагрейте паяльником место пайки.

Будьте готовы к тому, что щетка под воздействием пружины после отпаивания вылетит из своего посадочного места.

• Заготовьте небольшой кусок тонкой медной проволоки.
• Расширьте шилом либо круглым надфилем отверстие в контактной площадке.
• Припаяйте медную проволоку к гибкому контакту.
• Установите пружину и протяните медную проволоку в отверстие, чтобы следом вытащить гибкий контакт щетки.
• Прижмите щетку, чтобы она не вылетела, и отпаяйте направляющую проволоку.

Удерживая щетку на достаточном расстоянии от края посадочного места, припаяйте гибкий контакт к контактной площадке. Предварительно контакты нужно хорошо облудить, а лишнюю длину гибкого контакта при необходимости откусить. После припаивания стержни должны двигаться в посадочной шахте без заеданий.

autolirika.ru

Щетки генератора замена определение неисправности

Как определить, что щетки генератора необходимо заменить?

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Щетки генератора

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

На многих современных  автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.



1. Снимаем защитную крышку
2. Снимаем реле-регулятор напряжения (либо щеточный узел)
3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
6. Запаиваем место контакта, остатки жгутов отрезаем.
7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Мы можем произвести замену щеток генератора Bosch, Valeo, Denso, Mitsubishi, Форд Фокус 2, Хендай, Киа, Тойота и другие.

Для того, чтобы купить щетки генератора необходимо знать их размеры, образец либо марку или модель агрегата.

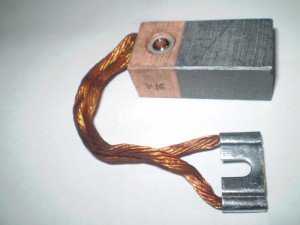

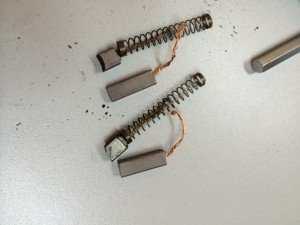

Самые распространенные размеры щеток для генератора следующие: 4*6*18, 5*8*20, 5*6*15, 4*7*19, 5*7*15. Для различных производителей размеры: длинна, ширина, высота могут быть разными.

В нашем сервисном центре можно провести бесплатную диагностику генератора, замену щеток генератора или просто купить щетки генератора.

Мы предлагаем:

• Есть снятие/установка генератора с автомобиля.
• Ремонт генератора в течении 1 часа.
• Все детали в наличии.
• Бесплатная диагностика.

Звоните нам по тел. +7 (495) 645-60-46, или +7 (905) 513-64-75.

rscenter-vostok.ru
