Как снять обшивку водительской двери форд фьюжн: Пошаговый фотоотчет: как снять обшивку передней двери на Форд Фьюжн

Содержание

Пошаговый фотоотчет: как снять обшивку передней двери на Форд Фьюжн

Довольно часто нам приходится сталкиваться с необходимостью разборки дверей, как передних, так и задних. Причин, по которым требуется снятие обшивки дверей существует немало, среди них: шумоизоляция дверей, необходимость ремонта привода стеклоподъемников или установки оных, замена элементов двери, перетяжка дверных карт и т. д.

На Форд Мастер уже имеются подобного рода фотоотчеты, например, когда-то мы рассказывали о том: "Как снять обшивку передней двери Форд Фокус 2 в условиях гаража". Сегодня поговорим о том, как снять обшивку передней двери на Форд Фьюжн своими руками. Особенность данного способа заключается в том, что в отличие от остальных он не требует снятия зеркал.

Перед тем как снять обшивку передней двери Фьюжн подготовьте:

  1. Крестовую отвертку;
  2. TORX T20;
  3. TORX T25;
  4. Торцевой ключ на "10";
  5. Пластиковую лопатку для поддевания фиксаторов и снятия элементов на защелках.

Как снять обшивку двери на Ford Fusion в домашних условиях

  1. Снимите пластиковую крышку, которой закрывается зеркало.
  2. Далее снимите заглушку, расположенную под ручкой замка, поддев ее чем-нибудь тонким.
  3. Далее крестовой отверткой выкрутите крепежный винт.
  4. Демонтируйте пластиковую накладку ручки двери, делать это нужно при помощи лопатки из плотного пластика.

  1. Нажав на защелки, отключите разъем стеклоподъемника.
  2. Используя TORX T25, выкручиваем болты, после чего нужно отщелкнуть защелку и уже тогда можно снять ручку.
  3. Аккуратно, не спеша, потяните панель на себя. После того как фиксатор вышел, потяните нижнюю часть. После того как все фиксаторы отсоединятся, поднимите панель вверх, теперь уплотнитель стекла сможет выйти из потая.
  4. Отсоедините дверную ручку. Для этого отожмите фиксатор расположенный со стороны тросика, дальнейший демонтаж механизма выполняется легко и просто.
  5. Открутите динамик и отсоедините разъем.
  6. Возьмите торцевой ключ на "10" и приступайте к вывинчиванию винтов по всему периметру панели.
  7. Теперь когда панель уже понемногу отходит, просунув руку вовнутрь нужно выполнить самое сложное — отсоединение механизма стеклоподъемника от пластиковой дверной карты. Ваша задача — открутить четыре винта ключом TORX T20, которые расположены во внутренней части двери.
  8. Отверткой TORX Т25 открутите три крепежных винта, которыми крепится мотор ЭСП, а также еще два винта, которые удерживают панель.
  9. Теперь, когда панель практически ничего не удерживает, кроме защитного чехла тросика дверной ручки, необходимо задвинуть панель Т-образными выступами на него, сдвинуть ее вперед машины и потянуть на себя, что позволит окончательно снять ее.
  1. Используя отвертку, подденьте и снимите все крепления проводов.
  2. Отключите разъем зеркала, после чего снимите и его, крепится он при помощи специальной площадки с фиксатором.

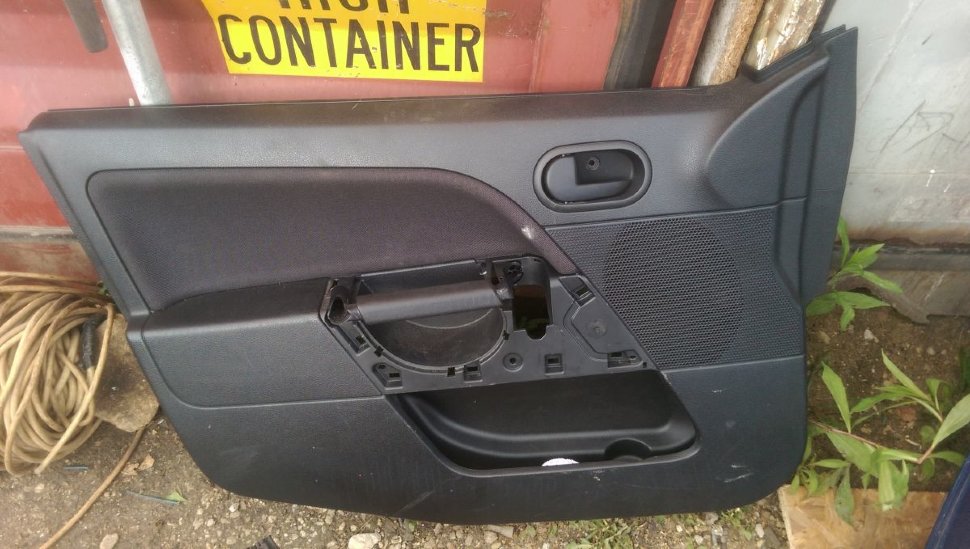

Теперь, когда обшивка передней двери снята, вы можете выполнить необходимые вам работы, после чего проделать все вышеописанные действия по отношению к другой двери. Если вам известны другие способы как снять обшивку двери Форд Фьюжн, вы можете поделиться ими используя форму комментариев. Спасибо за внимание, до новых встреч на ford-master.ru.

Обязательно посмотрите видео как снять обшивку Форд Фьюжн

Как разобрать переднюю дверь на Форд Фьюжн: фото и видео

Разобрать дверь на Форд Фьюжн достаточно просто, если знать последовательность действий выполнения операции. Так, многие автолюбители смогут с лёгкостью разобрать дверь, потом установить дополнительные динамики или поклеить шумоизоляцию.

Видеоматериал о демонтаже обшивки и разборе передней двери на Форд Фьюжн



Видео расскажет, как без особых проблем разобрать переднюю дверь на автомобиле.

Процесс разборки передней двери на Форд Фьюжн

Приступая к разборке передней двери, стоит для начала изучить технические карты, чтобы не отломить ничего лишнего, и чтобы все крепёжные элементы остались целыми. Также собираем инструментарий, а именно:

  • звёздочки Torx,
  • плоскую и крестообразную отвёртки,
  • ключ на 10?
  • желательно пластиковую лопатку для поддевания деталей.

Алгоритм разбора

Итак, когда все собрано, собираемся с духом и мыслями, и приступаем непосредственно к выполнению работ:

  1. Демонтируем клемму минус с АКБ.
  2. Отщёлкиваем пластиковый треугольник двери, который закрываем механизм крепления зеркала.

    Снимаем защитный пластиковый треугольник зеркала.

  3. Поддеваем и демонтируем панель управления стеклоподъёмниками.

    Демонтируем крепление внутренней ручки двери.

    Демонтируем панель стеклоподъёмников.

  4. Теперь, нужно снять ручку открывания двери с салона. Для этого поддеваем облицовку и выкручиваем крепёжный винт.

    Демонтируем ручку открывания двери.

  5. Далее, очень непростой процесс демонтажа стекла. Одну часть необходимо опустить вниз и вынуть стекло.
  6. Демонтируем непосредственно внутреннюю ручку, для этого стоит открутить два винта.

    Снимаем ручку двери.

  7. Отсоединяем колодку проводов привода зеркала.
  8. Сдвигаем наружную облицовку двери вперёд и снимаем её.

    Снимаем наружную часть облицовки двери.

  9. Выкручиваем 11 болтов крепления внутренней облицовки двери, и аккуратно снимаем с двери.
  10. Откручиваем две «направляйки», и снимаем замок двери.
  11. Все дверь разобрана, и можно выполнять другие операции.

Выводы

Разобрать переднюю дверь Форд Фьюжн достаточно просто, но для этого потребуется много времени и усилий. Просто необходимо идти пошагово по инструкции и всё получится. Ну, а если не уверены в своих силах – обращаемся в автосервис.

Как снять обшивку водительской двери форд фьюжн

Главная » Ford » Как снять обшивку водительской двери форд фьюжн

Ремонт концевика водительской двери.

— бортжурнал Ford Fusion 2007 года на DRIVE2

Концевик водительской двери, рано или поздно у всех выходит из строя, начинаются глюки, при закрытой двери надпись на БК, что дверь открыта, не работает ЦЗ(закрывает и открывает), нужно хлопнуть дверью по сильнее, а то и несколько раз.Замок дорогой, концевик вклеен в него на компауд, процедура выковыривания не приятная и не факт, что новый подобранный концевик будет работать продолжительное время.

Подсказали один интересный способ, не так давно осуществил.Глюк, который был последний год, а последние несколько месяцев вообще нервировал, (ибо приходилось хлопать дверью по несколько раз)пропал.За пару недель, не разу не было сбоев в работе концевика!Фото не делал, сорри.Как разобрать дверь, в сети много фото и без меня.Остальное, будет понятно из описания.Итак.Разбираем дверь до состояния, когда открылся доступ к разьему замка, отстегиваем его.Находим тестером два контакта концевика, они в ближнем к салону ряду, рядышком, примерно по середине. Проверить\найти не сложно.На открытой двери, защелкивавем замок и нажимаем пластиковую собачку, будут слышны, характерные щелчки концевика.Итак, контакты нашли.Желательно скинуть клемму с акума.Готовим два длинных провода, с близкими пинами, чтобы можно было одеть на пины замка, ОБЯЗАТЕЛЬНО хорошо изолируем(для чего, поймете дальше).Собираем простую электросхему с лампочкой где концевик выполняет функции ее включения.Внимание! Схема должна включатся в сеть пременного тока 220в(розетка)! Поэтому соблюдаем все меры предосторожности, все тщательно изолируем! Дабы не трахнуло вас, окружающих или не замкнуло на кузов авто.Лампочку рекомендуют на 200-500вт, я использовал на 300вт, какую нашел.До 200вт, эффекта может и не получится…Схема готова.Закрываем замок, и несколько минут(3-5)щелкаем концевиком включая и выключая лампочку.Все готово, собираем и наслаждаемся.Способ проверен несколькими форумчанами с фуженгуру, эффект у всех положительный.Если вы не электрик, то попросите товарища, который имеет опыт работы с бытовой электрикой, дабы не шандарахнуло ;)Существует мнение, что тоже самое можно сделать и не разбирая дверь, можно прицепиться к разьему двери в стойке, может и можно, но тогда фаза или ноль, пойдет на кузов машины, ибо один из контактов концевик, при подключенной дверной проводке, звоница на кузов.

Поэтому лучше не рисковать и отцепить разьем, ну а для особо трусливых, лучше снять весь замок и сделать в домашних условиях.Удачи и соблюдайте меры безопасности!по просьбам схема.S 1 концевик, фаза и ноль можно менять местами.тема на форуме.

www.fusionguru.ru/forum/v…ewtopic.php?f=106&t=11054

PS Прошло более полугода, глюк не повторялся.

Цена вопроса: 100 ₽ Пробег: 56000 км

Ford Fusion Снятие и установка обивки передней двери



Вам потребуются: отвертки с плоским и крестообразным лезвиями, ключ TORX T40.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Подденьте отверткой декоративную накладку ручки двери…

5. …и, преодолевая сопротивление пластмассовых фиксаторов…

6. …снимите накладку.

7. Нажмите на фиксаторы колодок жгутов проводов кнопок управления стеклоподъемниками…

8. …и отсоедините колодки от выводов кнопок.

9. Выверните два винта крепления ручки двери…

10. …и снимите ручку.

11. Преодолевая сопротивление пластмассовых держателей, снимите обивку двери.

Примечания

Так расположены пластмассовые держатели обивки двери.

В случае повреждения держателей замените их новыми.

12. Установите обивку передней двери в порядке, обратном снятию.

Пожалуйста включите / Please enable JavaScript!

Ремонт Ford Fusion : Снятие и установка облицовок салона

Вам потребуются: ключ TORX Т50, отвертки с плоским и крестообразным лезвиями.

Примечание

Снятие и установка облицовок показаны с левой стороны салона. Облицовки с правой стороны снимают аналогично.

1. Перед снятием облицовки стойки ветрового окна снимите с края стойки уплотнитель проема двери, так как он перекрывает кромку облицовки.

2. Аккуратно подденьте отверткой край облицовки…

3. …и, преодолевая сопротивление держателей, снимите облицовку передней стойки.

4. Осмотрите крепление облицовки, сломанные фиксаторы замените.

5. Перед снятием облицовок центральной стойки выверните нижний болт крепления ремня безопасности.

6. Подденьте отверткой…

7. …извлеките декоративную заглушку…

8. …и выверните винт верхнего крепления облицовки.

9. Преодолевая сопротивление держателей, отсоедините верхнюю облицовку центральной стойки.

10. Пропустите ремень в отверстие облицовки и снимите облицовку.

Примечание

Так расположены места установки держателей на верхней облицовке стойки.

11. Снимите с края нижней облицовки стойки уплотнитель проема двери, так как он перекрывает кромку облицовки.

12. Аккуратно подденьте отверткой край облицовки и, преодолевая сопротивление ее держателей…

13. …снимите нижнюю облицовку центральной стойки.

Примечание

Так расположены места установки держателей на нижней облицовке центральной стойки.

14. Перед снятием облицовки переднего порога снимите с края порога уплотнитель проема двери, так как он перекрывает кромку облицовки.

Примечание

Для снятия облицовки переднего порога необходимо снять облицовки центральной стойки.

15. Аккуратно подденьте отверткой край облицовки и, преодолевая упругое сопротивление ее держателей…

16. …снимите облицовку переднего порога, выведя из отверстия рукоятку привода замка капота.

Примечание

Так расположены места установки держателей на облицовке переднего порога.

17. Перед снятием нижней части облицовки задней стойки снимите среднюю облицовку боковины (см. «Снятие и установка облицовок багажника»).

18. Откиньте подушку заднего сиденья и, поддев пистон отверткой…

19. …извлеките его.

20. Аккуратно подденьте отверткой край облицовки…

21. …и, преодолев сопротивление держателей, снимите нижнюю облицовку задней стойки.

Примечание

Так расположены места установки держателей на нижней облицовке задней стойки.

22. Установите детали в порядке, обратном снятию.

Раздел 1. Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Приборы и органы управления Комбинация приборов Маршрутный компьютер Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Управление коробкой передач

Раздел 2. Рекомендации по эксплуатации Правила техники безопасности и рекомендации Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправностив пути Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания Система улавливания паров топлива

Раздел 6. Трансмиссия Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения Снятие и установка электровентилятора отопителя Снятие и установка электродвигателя заслонки режима рециркуляции отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла двери задка Комбинация приборов Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Снятие и установка патрона прикуривателя Электронная противоугонная система дистанционного управления Иммобилизатор

Раздел 11. Кузов Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка решетки короба воздухопритока Капот Боковые двери Дверь задка Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка кожухов рулевой колонки Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка кронштейна полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости

Схемы электрооборудования Схема 1. Блок-схема Схема 2а. Система управления двигателем Схема 2б. Система управления двигателем Схема 2в. Система управления двигателем Схема 2г. Система управления двигателем Схема 2д. Система управления двигателем Схема 2е. Система управления двигателем Схема 3. Система питания Схема 4а. Система пуска двигателя автомобилей с механической коробкой передач Схема 4б. Система пуска двигателя автомобилей с автоматической коробкой передач Схема 5а. Система зарядки Схема 5б. Система зарядки Схема 6. Система зажигания Схема 7. Аудиосистема Схема 8а. Система охлаждения Ремонт Ford Fusion : Схема 8б. Система охлаждения Схема 9а. Роботизированная коробка передач Схема 9б. Роботизированная коробка передач Схема 9в. Роботизированная коробка передач Схема 9г. Роботизированная коробка передач Схема 10а. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 10б. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 11а. Диагностический разъем Схема 11б. Диагностический разъем Схема 11в. Диагностический разъем Схема 12а. Противоугонная система Схема 12б. Противоугонная система Схема 13. Подсветка комбинации и панели приборов Схема 14а. Комбинация приборов и подрулевые переключатели Схема 14б. Комбинация приборов и подрулевые переключатели Схема 15. Звуковой сигнал Схема 16. Часы Схема 17. Система отопления и вентиляции хема 18а. Система кондиционирования воздуха Схема 18б. Система кондиционирования воздуха Схема 18в. Система кондиционирования воздуха Схема 18г. Система кондиционирования воздуха Схема 19а. Внутреннее освещение салона Схема 19б. Внутреннее освещение салона Схема 20а. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20б. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20в. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 21. Противотуманные фары Схема 22а. Блок-фары Схема 22б. Блок-фары Схема 23. Габаритное освещение и подсветка номерного знака Схема 24. Фонари заднего хода автомобилей, оснащенных механической или роботизированной коробкой передач Схема 25а. Стоп-сигналы Схема 25б. Стоп-сигналы Схема 26а. Указатели поворотов Схема 26б. Указатели поворотов Схема 26в. Указатели поворотов Схема 27. Задние противотуманные фонари Схема 28а. Наружные зеркала заднего вида Схема 29. Стеклоомыватель Схема 30. Обогрев стекла двери задка и зеркал Схема 31. Привод замков Схема 32. Центральный замок Схема 33. Подогрев сидений

Ремонт Ford Fusion : Замена стекла передней двери

Вам потребуется торцовый ключ «на 10».

1. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери»).

2. Отклейте от оснований стеклоподъемника заглушки двух технологических отверстий…

3. …временно подключите кнопки управления стеклоподъемниками и установите стекло в верхнее положение, соответствующее удобному доступу к крепежным шпилькам.

4. Придерживая стекло, через технологические отверстия выверните шпильки крепления стекла к стеклоподъемнику.

Предупреждение

Будьте внимательны: не уроните шпильки крепления стекла внутрь двери, иначе для того, чтобы достать их из полости двери, придется снимать стеклоподъемник.

5. Извлеките стекло из двери, вынимая его вверх и поворачивая в проеме двери, как показано на фото.

Примечание

Если повреждены пластмассовые вставки крепления стекла, замените их новыми.

6. Установите стекло передней двери и все снятые детали в порядке, обратном снятию.

Раздел 1. Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Приборы и органы управления Комбинация приборов Маршрутный компьютер Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Управление коробкой передач

Раздел 2. Рекомендации по эксплуатации Правила техники безопасности и рекомендации Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправностив пути Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания Система улавливания паров топлива

Раздел 6. Трансмиссия Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения Снятие и установка электровентилятора отопителя Снятие и установка электродвигателя заслонки режима рециркуляции отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла двери задка Комбинация приборов Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Снятие и установка патрона прикуривателя Электронная противоугонная система дистанционного управления Иммобилизатор

Раздел 11. Кузов Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка решетки короба воздухопритока Капот Боковые двери Дверь задка Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка кожухов рулевой колонки Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка кронштейна полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости

Схемы электрооборудования Схема 1. Блок-схема Схема 2а. Система управления двигателем Схема 2б. Система управления двигателем Схема 2в. Система управления двигателем Схема 2г. Система управления двигателем Схема 2д. Система управления двигателем Схема 2е. Система управления двигателем Схема 3. Система питания Схема 4а. Система пуска двигателя автомобилей с механической коробкой передач Схема 4б. Система пуска двигателя автомобилей с автоматической коробкой передач Схема 5а. Система зарядки Схема 5б. Система зарядки Схема 6. Система зажигания Схема 7. Аудиосистема Схема 8а. Система охлаждения Ремонт Ford Fusion : Схема 8б. Система охлаждения Схема 9а. Роботизированная коробка передач Схема 9б. Роботизированная коробка передач Схема 9в. Роботизированная коробка передач Схема 9г. Роботизированная коробка передач Схема 10а. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 10б. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 11а. Диагностический разъем Схема 11б. Диагностический разъем Схема 11в. Диагностический разъем Схема 12а. Противоугонная система Схема 12б. Противоугонная система Схема 13. Подсветка комбинации и панели приборов Схема 14а. Комбинация приборов и подрулевые переключатели Схема 14б. Комбинация приборов и подрулевые переключатели Схема 15. Звуковой сигнал Схема 16. Часы Схема 17. Система отопления и вентиляции хема 18а. Система кондиционирования воздуха Схема 18б. Система кондиционирования воздуха Схема 18в. Система кондиционирования воздуха Схема 18г. Система кондиционирования воздуха Схема 19а. Внутреннее освещение салона Схема 19б. Внутреннее освещение салона Схема 20а. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20б. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20в. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 21. Противотуманные фары Схема 22а. Блок-фары Схема 22б. Блок-фары Схема 23. Габаритное освещение и подсветка номерного знака Схема 24. Фонари заднего хода автомобилей, оснащенных механической или роботизированной коробкой передач Схема 25а. Стоп-сигналы Схема 25б. Стоп-сигналы Схема 26а. Указатели поворотов Схема 26б. Указатели поворотов Схема 26в. Указатели поворотов Схема 27. Задние противотуманные фонари Схема 28а. Наружные зеркала заднего вида Схема 29. Стеклоомыватель Схема 30. Обогрев стекла двери задка и зеркал Схема 31. Привод замков Схема 32. Центральный замок Схема 33. Подогрев сидений

Разборка задней двери Форд Фьюжн в домашних условиях: как снять обшивку, стекло

Разборка задней двери Форд Фьюжн потребуется при ремонте или улучшении вида салона. Обшивка влияет на вид ТС изнутри, но износ материала или порча требует проведения замены. Задние конструкции страдают не меньше, чем водительская дверца, если владелец авто часто возит пассажиров. Риск на неудачный демонтаж снизится при детальном изучении назначения обшивочного материала и алгоритма действий.

Что представляет дверная обшивка и каково ее назначение

Назначение облицовочного полотна позволит понять, как снять обшивку задней правой двери на Форд Фьюжн и облагородить автомобильный салон. Вставки из ткани присутствуют по всему периметру кузова. Материал крепится на панель, которая закрывает изоляционные прокладки, проводку и другие детали. Обшивка выполняет несколько важных функций:

  1. Улучшение внешнего салона авто. Если заменить заводскую обшивку на более дорогой материал, то машину смело можно называть тюнингованной.
  2. Обивка скрывает слой звукоизоляционного полотна. Часто облицовку снимают, чтобы увеличить показатели защиты.
  3. Качественный материал улучшает работу акустики.
  4. Если стандартная комплектация авто не предусматривает установки магнитолы, то обшивка позволяет аккуратно установить динамики в нишу, которая скрывается за панелью. Для этого вырезается проем в облицовочной карте.
  5. Полотно позволяет сохранять тепло, осуществлять вибро- и пароизоляцию.

Декорирование панели обычно проводится водителями самостоятельно. Разбор карты дверей и снятие полотна позволяет провести ремонт электропроводки, починку стеклоподъемников, замену замка и ручки.

Организовать тонировку стекол, обработать внутренние детали антикоррозийным веществом и силиконом. Если на обшивке появились затяжки, пятна или дырки, то ткань легко снимается, а обтяжка новым полотном не вызовает затруднений.

Инструменты

Чтобы открыть обшивочную панель, требуется снять крепления и получить доступ к внутренним механизмам дверного фрагмента. Для этого подготавливают инвентарь и помещение. Если погода хорошая, то провести демонтаж можно на улице. Инструменты:

  • набор отвёрток;
  • шило;
  • плоская отвёртка;
  • ключ на 8
  • запасные клипсы;
  • ветошь;
  • нож.

Панель фиксируется к металлическому кузову специальными пистонами или клипсами. При снятии облицовки они часто ломаются, потому что сделаны из пластмассы. Предусмотрительные водители приобретают их заранее, пред тем как разбирать кузовной элемент.

Разборка любой дверцы имеет похожий алгоритм, только в передних картах проводится отключение дополнительных приборов.

Демонтаж обшивки двери

Снимать панельку стоит по инструкции:

  1. Подцепить прорезиненные заглушки кончиком ножа или отверткой. Под ними находятся метизы-фиксаторы.
  2. Открутить болты: два сверху и один под подлокотником.
  3. Снять пластиковую накладку. Она откроет доступ к краю панели и ручному механизму.
  4. Убрать фиксатор, стопорное кольцо, отстегнуть клипсы-держатели.
  5. Обшивку выдвинуть в сторону, чтобы появилась возможность отключить электрические провода.
  6. Из ниши аккуратно извлечь динамики (при наличии).
  7. Открутить дополнительный болт, который удерживает ручку. Открывающее устройство вынуть из отверстия.
  8. Отстегнуть нижние клипсы, вынуть облицовку.

Снятие стекла

Разборка передней двери Ford Fusion потребуется, если необходимо извлечь стекло для ремонта или профилактических действий. Дверная панель станет оголена после выемки обшивки, но для съема стекла требуется еще несколько действий:

  1. Верхняя панелька имеет несколько креплений на саморезах. Они расположены параллельно стеклу. Их откручивают плоской отверткой.
  2. Снимают шумоизоляционный материал.
  3. Извлекают уплотнительные резинки, которые позволяют плавно скользить стекольному элементу. Их лучше поддевать отверткой.

Последний пункт проводится со страховкой. Важно поддерживать стекло снизу, чтобы оно не упало.

После удаления уплотнителей нужно потянуть деталь немного на себя и вытащить конструкцию.

Монтаж обшивки

Если разобрать облицовочное полотно получилось успешно, то вернуть его на место тоже не составит труда. Когда ремонт окончен, сбор отдельных фрагментов проводится в следующем порядке:

  1. Вставляется стекло. По мере вхождения в дверцу устанавливаются уплотнители, которые сразу зафиксируют устройство.
  2. Закручиваются крепежи, которые страхуют стекло от падения вниз.
  3. Возвращается на место ручка, а динамик монтируется в обшивку.
  4. Когда открывающий прибор зафиксирован, подключаются стеклоподъемники, фиксатор, колонка, провода замка.
  5. Панелька с обивкой пристегивается пистонами. Важно проверить надежность фиксации. Прикручивается рукоять с накладкой.

Перед сбором проводится чистка ниши, отдельные детали обрабатываются антикоррозийным средством и смазкой.

Снятие передней обшивки двери Ford Fusion. Чем официалы, лучше сам!

Буда

У моего друга на ФОРД и без передней обшивки двери много чего полетело… акцент ссаное позорище... как и их унылые владельцы, но кто то должен ездить на говне для отличия!

Шаман

хорошая погода, пивасик, жена на мозги не давит, можно расслабиться, совместить отдых приятное с полезным делом! зачет по видео! класс)

Абха Дедочева

. .. все нищтяк просто самому конечно делать это сплошной геморой

Corie

Кайфовый видос! Я на своём канале тоже недавно снимал про аутлендер, мне понравился

Насими

Уважаемый Игорь, подскажите какое название материала вибро- и шумоизоляции. Что делать с существующей шумкой двери, снимать или нет.

Байдак

Нормально.Почему колхоз сразу?

Все сервисы по ремонту Ford Fusion на интерактивной карте

Обуждение раздела Снятие передней обшивки двери Ford Fusion

Узак Вакштаев

Желательно в деталях посоветовал бы по передней обшивке двери на Фьюжн >) Красава! Очень сильно мне помогло!

Тима Бредайтис

В конце мая буду просится на ремонт,ещё пока плывет) тоже к стати семь моторов)

Баи

Музыка такая спокойная) Трудности с передней обшивкой двери подзадолбали!

Адиля Мамашова

Спасибо за видео, Владислав!

Корби

Геморрои с передней обшивкой двери куда ни шло ))) а чип подойдет к другому корпусу с подряд расположенными кнопкими??

Коста

Ну и как результат? Кстати та хреновинка что трет по стеклу как на конденсат реагирует?

Nike

а как поставили сверху стрелку

Галымжан

То что вы выправили крыло это вы молодец, но надо было крыло помыть перед работой, чтобы не царапать его грязью, У сына с передней обшивкой двери на fusion до сих пор все зашибись >)

Жарас

Здравствуйте. У меня такая проблема.В сырую погоду с багажника и до солона с водительской стороны появляется вода,днищ смотрел все целое даже ржавчины нет.заднее сиденье мокрое и на полу под обшивкой вода.правд сейчас она замерзла.откуда она может протикать? акцент тагаз.

Божко

перетянул бы себе. Клево. Молодец. Заказы берешь? Под категорию В, задний диван. Проблемы с передней обшивкой двери куда ни шло 😉

Wann

сколько это стоит?? я тоже хочу

Ков

Трудности с передней обшивкой двери это еще ничего ))) Адский аппарат

Оганнес

а как хе гарантия, тех обслуживание у диллеров

Швыкоова Согра

добрый вечер,козырек на панели переделывали? потому что у меня совсем другой козырек,и с переходами резкими

Борщ

шумка низкого качества она сама будет отлипать в тех местах где лупит солнце stp битум греть и клеить дороже и запас толщины при раскатке не уменьшает

Виндзор

а если центральный замок не открывает все двери, то что нужно регулировать? Хотелось бы, чтобы подробнее по передней обшивке двери рассказал бы…

Шерхан

Друган спасибо)

Бичура

От танометра возьмите подушку и накачайте и все дела. .

Конь

У моего приятеля на фьюжне с передней обшивкой двери пока все нормально ))) Машина огонь,2 года езжу проблем нет...!

Алькор

Красавчик мужик?

Nuha ⚠Предупреждение за CapsLock

Я РОТ ... ТВОЕГО ОПЕРАТОРА. УДАЛИ ВИДЕО ...!!!

Дёня

За полку, которая последняя, лайк с меня

Стерлинг

Класс, спасибо! Надо тоже сделать!

Фин

Владислав, спасибо за видео, помогло, правда с небольшими доработками! От себя: С новым наконечником тросик становиться слишком коротким- дверь не открывается с наружи после снятия с сигнализации. Решение: Взять наконечник от любого ВАЗовского тросика (гораздо проще найти чем родной) и отрезать, оставив при этом 2 см тросика. Наконечник немного меньше по диаметру, тем не менее держаться нормально. Соединить остаток родного тросика и этот наконечник. Для соединения я использовал электрический клеммник, предварительно сняв с него пластик, получается достаточно компактно.

Снятие передней обшивки двери Ford Galaxy


Комплексная Шумоизоляция Opel Antara
Замена бокового стекла (передней двери) на Рено Логан (Renault Logan) и Лада Ларгус
Как снять наружную ручку передней и задней двери. Hyundai Getz.
ИЗНУТРИ 1: Шкода Октавия Тур. Двери. Почему ВАЗ так не делает?
Снимаем ручку и замок двери volvo s40
Снимаем дверные карты. Ford Mondeo IV
Ремонт тросика задней двери VW Sharan
Форд. 1 часть. Разборка моторки и пластиков.
Крепления колпаков на автомобили заз таврия 1102 и славута 1103
Suzuki Vitara - небольшой ремонт двери.

Все по теме Снятие передней обшивки двери Ford Galaxy

Дорсет Куралишин написал(а)
Россия - страна энтузиастов!!!

Андрюша написал(а)
Сколько времени и денег сие удовольствие?

Демьян написал(а)
Какой марки герметик

Юго написал(а)
Я конечно не знаю, может я один так скучно живу. .. У меня почему то с первых дней за рулём отложилось, да и наверно от грузовой машины тоже это пришло, и уже происходит просто автоматически, выходя из автомобиля я его ставлю на ручник и передачу. Даже на автомобилях с АКПП у друзей бывает езжу и уже просто не контролируемая разумом привычка выходя из за руля поставить автомобиль на ручник

Brody написал(а)
Вся эта покраска с грунтом и без, фигня много раз пробовал и видел краска стирается,если хочешь черных обшивок можно их а если хочешь что то сделать своими руками можно их в обычный кожзам перетянуть, я вот щас не знаю какой клей использовать для кожзама может кто из вас знает?какой и где

Буяк написал(а)
Влад, есть вопрос по передней двери, а именно, провисание. Люфт в петле. Как лечить? Спасибо.

Базе написал(а)
Спасибо! Про упоры и не знал.

Сидар написал(а)
За такую работу только криворуким можно назвать! А гонор будто профи. В итоге ' На словах он Лёв Толстой, а на деле х.. простой!'

Вейл написал(а)
Ещё бы кувалдой набивал..

Цезарь написал(а)
Смотрели вас с другом. Получили массу удовольствия от просмотра вашего ролика. Вы молодец. Не задумывались о дальнейшей деятельности автоблогера? У вас это очень хорошо получается. Люди вас оценят. Жду вас на Ютубе с новыми обзорами

принц Пиотровский написал(а)
Это отверстие для того, что когда разбираешь сам поршень, вынимаешь шток, на штоке будет резиновая манжета, и внутрь (то есть на дно поршня наносишь смазку)а отверстие для того, что бы лишняя смазка через него вышла. В общем его закупоривание ничем не грозит

Маркос Джашашвили написал(а)
Ппц бред как масло на движке горит а в нутре че эт оно не горит?)

Мейрамгуль написал(а)
мне этот геморой меняли по гарантии

Charlie написал(а)
Убери эту дебильную музыку, на . .. она тут вообще нужна!!!

Райхан написал(а)
менты дрючат за такие распорки. это изменение конструкции.

Рейд написал(а)
два месяца менял колпачки. Автомобиль 1995-го года, пробег у меня 200 т.км. До меня ещё столько же смотали. Масло ест, но после смены колпачков стал есть в два раза меньше и пропал дым. Факт. Осталось подлить присадок и на продажу.

Bax написал(а)
Какой размер динамиков?

Женька написал(а)
удачи в продвижении канала.толково показываете все для простых людей!

Soma написал(а)
а есть такой только синего цвета

Алесь написал(а)
обработать аниткором а прошумить везде

Мерей Бабелкова написал(а)
где ты был раньше

Раст написал(а)
ВД не предназначена для этих целей! Вы льете Вд везде где только можно,скоро в еду лить начнете..

Адис написал(а)
Какая толщина проставки? 9, 12, 16мм?

Эри написал(а)
красотень руки голова на месте,первая моя работа помогал дядьке жестянщику,смотрел с интересом)

Жазира написал(а)
На Авангарде в стопаках задний ход чёрное стекло

Geol написал(а)
респект однорукому мастеру)

Оставить комментарий

Снятие обшивки багажника Ford Fiesta.

Ремонт ОТ и ДО

Комментарии к теме Снятие обшивки багажника Ford Fiesta

Санчес

Дорогой автор. Видио было только познавательно. Но увидеть детали выполнения процедуры установки адаптера практически ноль. Комментарий на 3. Следующий раз можно освободить вторую руку.

Branda

Артур, не подскажите какие еще методы знаете как округлый кант арки делать из жести.

Вероника

У меня 2106 91 г.в. Не могу найти куда эту штуку вставлять. Ты вроде говорил,что в любой машине можно прошить?

Тертишников Волчок

Здравствуйте! Скажите пожалуйста а с камри 40 сталкивались? С доводчиком стекол?а именно с водительской стороны. кнопка авто. Спасибо

Ман

Помогло, спасибо...

Altman

дети с большими машинками играются)

Калюжна Гун

В заду вороного мустанга темной ночью в прериях...

Андроник

пивко, музыка и хорошее настроение) лайк тебе)

Тамир

Иногда лучше просто молчать, чем собирать всякую . .., как это бывает во мноних любительских обзорах. Автор молодец. Все показал. Спасибо.

Солнечная Дильбар

ЗВуковой назойливый сигнал не будет если пристегнуться.. Если человек не пристегнулся то сигнал будет надоедать а при дтп подушка не откроется. Если убрать сигнал таким способом то при столкновении откроется подушка и может убить пассажира. Представьте при скорости 20-30км серьезного дтп не будет но если без ремны откроется подушка то может быть и летальный исход. У меня ауди а4, все кто садится я просто говорю что бы пристегивались. Кто не хочет пристегиваться тот пусть автобусом добирается. Я за рулем и я отвечаю за пассажиров и они обязаны следовать моим правилам. И к тому же на заднем кресле так же. Человек на заднем кресле если не пристегнут то он становится опасным снарядом как для водителя так и остальных пассажиров.

Данька

Для пассажира кишки висячие в салоне не нужны, для грузовика сам механизм не нужен. Бестолковая вещь для Кенго

Крючонкова Армия

Ну раздатку можно было поставить старую с рычагами. Но так куда как интересней

Мирза

Its brand new eh

Duardo

Чета два типа комментов: 1. Спасибо 2. Критика порванного салона. Вот таким стал салон. Не видел смысла возиться пока все шилось и покупалось.

Иракли

видео не соответствует названию.они у тебя изначально работали

Муса Чертаринский

Крутой Обзор) Чётко и ясно) Диман только твои Видосы действительно смотрятся на одном дыхании, хоть 9 мин, хоть 20) Супер) И шуточки и по делу)Жаль не смог посидеть в Халке в Нижнем Новгороде... Не пробраться к нему?Народ знает где Валит??

Гагурин Васо

У нас часть клуба влюблена в BP Club, прежде всего, потому что ассоциация в партнерах… А еще и потому что у всех, кто на мотоциклах гоняет, обязательно есть автомобиль – издержки климата. По факту, получается, заправляешь автомобиль, получаешь бонусы при предъявлении карты BP Club. А они как раз покрываю заправку на мотоцикле.

Прокомментировать



Опубликовать

Что мы знаем на данный момент
