Как снять магнитолу форд фокус 2 рестайлинг – Как правильно снять магнитолу на форд фокус 2, необходимые ключи и др

Содержание

6000 CD, рамку, штатную, рестайлинг

Автомобили Focus 2 оснащались штатной магнитолой размера 2 DIN. Часть машин, имеющих базовую комплектацию, имели только подготовку под установку акустического оборудования. При проведении самостоятельного ремонта или установке дополнительных устройств владелец столкнется с проблемой: как снять магнитолу с Форд Фокус 2. Знание основных методик демонтажа и особенностей крепления головного устройства позволяет ускорить процедуру обслуживания и снижает риск повреждения электрических цепей транспортного средства.

Инструменты для снятия

Набор инструментов для снятия головного устройства с Фокус 2 зависит от года выпуска машины. При выполнении работ могут потребоваться пластиковая карточка, крестообразная отвертка, специальная лопатка для снятия пластиковых панелей и ножницы. На части машин магнитола крепится винтами с головкой, рассчитанной под ключ Torx T25. Дополнительный специальный инструмент не используется.

Варианты

Для снятия магнитолы на дорестайлинговых машинах потребуются пластиковая карточка и ножницы. Из карточки требуется изготовить 4 плоски шириной 9 мм, один из концов изделия подрезается под углом 45°. Элементы применяются для отсоединения встроенных боковых фиксаторов. Возможно использование оригинальных металлических съемников, которые продаются в дилерских центрах.

Некоторые владельцы осуществляют демонтаж при помощи пилок для ногтей или иных металлических предметов, которые проходят в пазы на фронтальной части магнитолы.

После проведения в 2008 году рестайлинга стало использоваться головное устройство с измененной конфигурацией передней панели, которая крепится к каркасу панели четырьмя саморезами. Тип головки винта зависит от времени выпуска автомобиля.

Пошаговая инструкция

На дешевых модификация Фокус 2, собранных до 2008 года, не использовалось штатное головное устройство. Монтажное отверстие для магнитолы закрыто черной пластиковой крышкой, которая удерживается на месте боковыми защелками. Элемент снимается при помощи пластиковых карточек или монтажной лопатки, которые устанавливаются в пазы по бокам панели. В глубине монтажного гнезда имеется коммутационный кабель и разъем антенны. На части машин в составе силового кабеля имеется шнур, позволяющий регулировать интенсивность подсветки экрана магнитолы.

Перед тем как снять магнитолу на Форд Фокус 2, требуется установить автомобиль в закрытое помещение с хорошим освещением. Допускается выполнение работ на открытом воздухе в сухую солнечную погоду. Монтажные действия, связанные с электрическими и электронными компонентами автомобиля, выполняются при отключенном аккумуляторе. Батарея снимается полностью, допускается отсоединение только отрицательной клеммы. Перед тем как снять штатную магнитолу, следует убедиться в наличии кода, позволяющего впоследствии включить головное аудиоустройство.

Для снятия неоригинальной магнитолы 1 DIN потребуется:

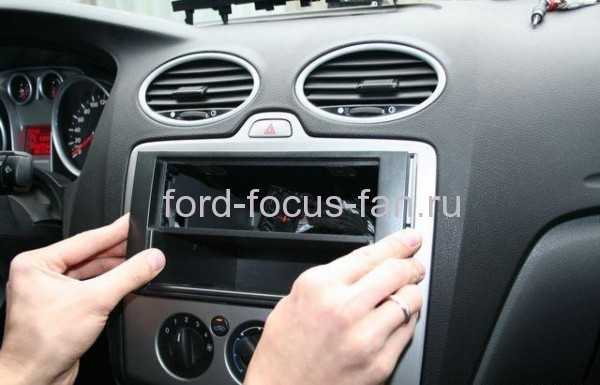

Снять декоративное пластиковое обрамление, размещенное вокруг фронтальной панели головного аудиоустройства. Элемент крепится на защелках; для демонтажа следует поддеть деталь карточкой или сжать пальцами.
Для удержания магнитолы в металлической шахте используются боковые зажимы. Для отсоединения используются штатные ключи или подходящие по конфигурации металлические пластины. Форма изделий зависит от модели и производителя установленного проигрывателя.
Вытянуть изделие из монтажного паза, а затем отключить разъемы переходников. Допускается отсоединение переходных элементов от штатных жгутов автомобиля.
Если владелец планирует установку нового оборудования стандарта 2 DIN, то необходимо удалить переходной пластиковый элемент. Узел крепится в панели приборов при помощи фиксаторов, расположенных по бокам.
Для доступа к элементам потребуется снятие металлического направляющего кожуха, который держится отогнутыми язычками. Демонтаж производится аккуратно, поскольку имеется риск травмирования пальцев и кисти рук острыми металлическими кромками.

Отогнуть пластиковые крепления переходного элемента и вынуть его из панели приборов. Коммутационные шнуры с разъемами проходят внутрь узла через специальные отверстия. После окончательного снятия декоративного элемента можно приступить к монтажу новой магнитолы.

Процедура снятия магнитолы Форд 6000 CD с раннего варианта Ford Focus 2:

Аккуратно просунуть подготовленные пластины в пазы, имеющиеся на рамке магнитолы. Элементы размещаются срезанными кромками внутрь.
Для упрощения демонтажа автомагнитолы необходимо снять пластиковую головку регулятора громкости. Элемент удаляется стягиванием рукой.
После того как инструмент войдет в зацепление с фиксаторами, следует сместить пластины к центру магнитолы.

Взявшись за металлический стержень регулятора, вытянуть головное аудиоустройство из направляющих пазов в панели приборов. Допускается снятие устройства при помощи кисти руки, которую просовывают через перчаточный ящик вглубь панели приборов.
Затем необходимо отсоединить антенный штекер и разъем коммутации с кабелями питания и громкоговорителями.

Демонтаж головного устройства Sony или 6000CD на машинах Фокус 2, выпущенных после 2008 года, состоит из этапов:

Перед тем как снять рамку, требуется аккуратно отсоединить защелки, расположенные по периметру узла. Для демонтажа рекомендуется использовать специальную монтажную лопатку из мягкого пластика, которая не повреждает элементы интерьера.
Снять фронтальную панель, потянув элемент на себя.

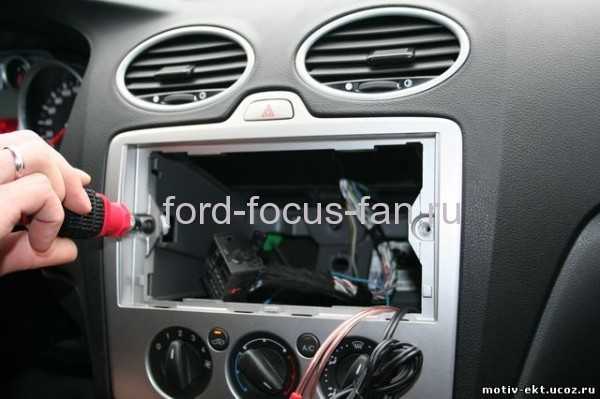

Открутить 4 винта крепления, которые размещены по углам головного устройства.

Взять магнитолу за корпус, а затем вывести изделие из монтажной шахты.
Отстегнуть силовой разъем, оснащенный пластиковым фиксатором.

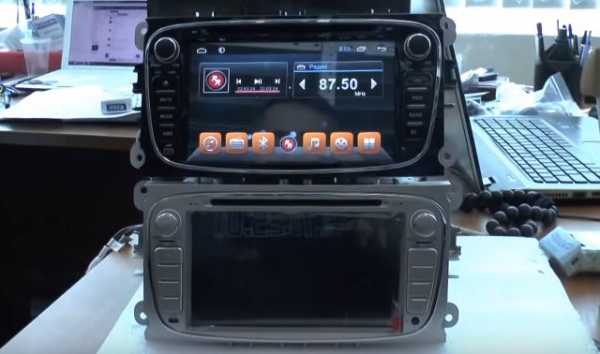

При установке альтернативного головного устройства требуется использование переходной рамки, позволяющей вписать прямоугольную фронтальную панель магнитолы в овальное окно на переднем декоративном элементе. Переходная деталь подбирается по индексу модели проигрывателя, крепится при помощи штатных винтов. Дополнительно требуются адаптеры, обеспечивающие совместимость силового и антенного разъемов головного устройства и штатных жгутов проводки автомобиля.

При демонтаже проигрывателя часто снимается штатный разъем AUX, расположенный в перчаточном ящике. Для демонтажа требуется снять пластиковые элементы отделки, а затем отсоединить коммутационный штекер. Корпус разъема снимается 2 тонкими стержнями или иглами, которые просовываются в отверстия с задней части устройства.

Гнездо переносится в нишу, расположенную под кнопками управления дополнительным оборудованием. Также элемент устанавливается в любую заглушку в кнопочном модуле. Для установки требуется просверлить отверстие диаметром 20 мм.

autotuning.expert

Как снять магнитолу на форд фокус 2: Пошаговая инструкция, фото, Видео

Что может скоротать длинную дорогу лучше, чем хорошая песня? Поставьте любимый диск, включите музыку погромче, откиньтесь на сиденье и отправляйтесь в путешествие. Можно перемежать популярные треки новостями из мира политики или шоу-бизнеса. В конце концов, в магнитолу вашего Форд фокус 2 вполне можно поставить диск с детскими сказками, чтобы ваше потомство не надоедало вам в дальней дороге. Кстати, даже российский президент использует магнитолу в своем автомобиле. Правда, не так банально, как большинство автовладельцев – он слушает аудиокниги по дороге на работу. Ну а вы чем хуже?

Но не все магнитолы «одинаково полезны». Штатное устройство, размещаемое в модели форд фокус 2 довольно далеко от идеала, и многие владельцы этого семейства машин планируют менять заводские «музыкальные шкатулки» на более продвинутые.

Какую магнитолу лучше всего вставлять в автомобиль – это тема отдельного разговора. Мы же обсудим сам процесс снятия и установки магнитолы в Форд Фокус 2, тем более что эту операцию вполне можно провести самостоятельно.

Магнитолы на моделях Форд Фокус 2, Куга и Мондео выглядят довольно своеобразно – у них фронтальная часть овальной формы.

Для того чтобы демонтировать магнитолы такого типа нам придется вооружиться пластиковой карточкой и отверткой с наконечником в виде звездочки.

Итак, процедура снятия старой и установки новой магнитолы на модели Форд Фокус 2 заняла у нас не более десяти минут. После этого вы сможете наслаждаться чистым и качественным звучанием и включать на полную громкость свои любимые треки. Порадуйте себя и своих близких новым хитом или старой доброй историей.

Видео — снятие магнитолы Ford Focus 2

filtrzamena.ru

Как снять штатную магнитолу? (с. 11,7)

дело в том что многие слишком сильно парятся по поводу снятия магнитолы! при снятии всего одна проблема, это отщелкнуть защелки))) а уж вытащить можно и кредиткой и отверткой на крайняк. Поэтому ключики можно сделать из чего угодно, главное чтобы залезли, не обязательно делать на ключах зацепы для вытаскивания, так как вы рискуете оставить ключ намертво в мафоне, пока не выдерете его пассатижами. Я сделал и полотна ножовки по металлу за 5 минут.
Правда так как я делал все абы как, то при обтачивании скосов ключей, остались мелкие зазубрины, которые впоследствии мешали вставить ключ до отщелкивания. Именно поэтому у многих не получалось вставить ключ как положено, он просто цеплялся за защелку и не отодвигал ее. Поэтому мой совет, именно скосы ключей нужно отшлифовать как можно лучше, тогда ключик войдет без проблем.

Но мне нужно было снять рамку. Тут все пишут что рамка держится на 2 болтах и 2 защелках. Это не совсем так. Открутил 2 шурупа, которые под магнитолой, но рамка даже не пошевелилась))) Оказывается она очень хорошо держится на блоке управления климатом (дорестайл). И эти защелки нужно очень аккуратно снимать, так как очень хрупкие.
Потом я снял сам блок управления климатом, он держится тоже на двух шурупах, но чтобы достать его, нужно открутив шурупы, толкнуть его внутрь панели, потом повернуть и вынуть.
Дальше дело за рамкой обогревов, тут уже совсем все просто, откручиваем еще 2 шурупа и все, рамка снимается движением на себя.
Если нужно снять бардачек консоли, то нужно снять рамку рычага переключения передач (она крепится на четырех многоразовых защелках, так что можно тянуть вверх не боясь) и под ней открутить два шурупа, которые держат бардачек.
Спрашиваете зачем я все это снимал? см. фотоотчет.

обклеил рамки карбоном))) и заменил блок управления климатом

крепление бардачка

защелки рамки рычага переключения

крепление рамки обогрева

те самые защелки рамки магнитолы, которые дались труднее всего, они на климате

ffclub.ru

Как снять магнитолу на Форд Фокус 2

Практически каждый водитель слушает за рулём либо музыку, либо обычное радио. Встроенные аудиосистемы стали практически незаменимыми помощниками в современной жизни. Но до сих пор у некоторых возникает вопрос, как снять магнитолу на Форд Фокус 2. Особенно это касается моделей, которые ещё не прошли через рестайлинг.

В этой работе нет ничего сложного. И не обязательно прибегать к услугам СТО.

Какими бывают штатные магнитолы?

Sony 6000 CD – основная разновидность устройств, которая стоит на Форд Фокус 2. Доступна в двух вариантах. Форма передней панели становится основным отличием одной модели от другой. Форма была прямоугольной до того, как производители провели рестайлинг. Спустя некоторое время появилось на рынке и второе поколение данных головных устройств. Очень хорошая магнитола Форд Фокус 2 андроид — http://www.carengineering.ru/ford-focus-2.html

Как снять магнитолу на Форд Фокус 2? Инструменты, съёмник.

Когда работу проводят на СТО, пользуются так называемыми съёмниками. Они похожи на половинку у обычных ножниц. В процессе демонтажа такого инструмента понадобятся четыре штуки.

Можно приобрести всё в интернет-магазинах, тогда надо искать наборы инструментов, обозначенные как EEC GV 3301 или Force F-910C1. Приобретение набора будет целесообразным только в том случае, если работы будут проводиться довольно часто.

Можно изготовить инструмент самостоятельно, если необходимо всего лишь раз разобраться в том, как снять магнитолу на Форд Фокус 2.

Берём линейку.
Пользуемся небольшим напильником или надфилем.
Понадобится и монтажный нож, у которого есть несколько сменных лезвий.
Нужна и старая пластиковая карточка.

Вдоль длинной стороны карточки нарезаем четыре полоски. Их ширина должна составлять максимум 8 мм. Под углом в 45 градусов срезается один конец на каждой полосе. Допускается создание небольших пропилов на таких изделиях, тогда с ними будет проще работать.

Как снять магнитолу на Форд Фокус до рестайлинга?

В прорези на передней панели вставляем все четыре съёмника, пока не раздастся характерный щелчок. Начинаем с нижней части, а заканчиваем верхней. Внутрь должны быть направлены срезы на специнструменте.
Снимается обязательно рукоятка, которая регулирует громкость.
За шток регулятора из металла надо тянуть на себя магнитолу, немного расшатывая вверх-вниз, в каждую из сторон.
Отсоединение антенного штекера. На следующем этапе надо снять главный разъём.

Как работа осуществляется после рестайлинга?

Начинается всё со снятия декоративной панели.
По углам откручиваются четыре самореза.
Вытягивается сама магнитола.
Отсоединяется антенный штекер, на последнем шаге переходим к главному разъёму.

На весь процесс должно уйти 15-20 минут максимум. Не нужно спешить, но, в то же время, каждое действие должно быть максимально аккуратным и уверенным. Так же просто и установить штатную магнитолу, если в этом возникает необходимость. Фигурная отвёртка и пластиковые линейки – фактически, единственные инструменты, которые нужны для этого.

avtovesti.com

Замена магнитолы на Форд фокус-2: и установить другую,Фото,Видео.

Как снять магнитолу форд фокус 2.

Штатная магнитола Форд фокус 2.Второго поколения имеет довольно удобное Особенности конструкции для снятие, аудио системы не составляет большого труда.Чтобы выполнит такую работу нужно выполнить следующие действия: Используем обычные пластиковую карту,или тонкий предмет нож , с тонким лезвием),поддеваем под рамку проводим по всему периметру магнитолы.

Демонтируем рамку и снимаем 4 болта крепления. Вытягиваем на себя магнитолу и отключаем разъемы. И подсоединяем новый к проводам.

вытаскиваем штатную магнитолу форд фокус 2

схема по снятию магнитолы форд фокус 2

Затем снимаем магнитолу; ( Фокус 2) И отключаем разъем проводки.

разъём для установки магнитолы форд

затем вставляем разъем в новую магнитолу. Ничего переделывать не надо, все встает на штатные места. Не забываем подключить антенну.

установка магнитолы форд фокус 2

затем вставляем магнитолу на штатное место.

вместо штатной устанавливаем магнитолу сони на автомобиль форд фокус

после этого закручиваем 2 самореза. это магнитофон подойдёт на первый и второй форд фокус по весу и внутреннему размеру глубины.

замена вместо штатной на форд фокус 2

после этого вставляем рамку и защелкиваем его. Весь процесс по снятию и замени штатного магнитолы на Ford focus 2, занял у нас около 10 минут. Затем включаем вводим код на магнитоле. все хорошо работает звук чистый.

Советы : Прежде чем покупать магнитолу посоветуйтесь с продавцом, подсказка как делают, не которые автолюбителе, берут обычные две карточки типа мастер класс чтобы не поцарапать, и снимаете заглушки на центральной панели. Под заглушками видите 4 болта откручиваете их. тут нужно аккуратнее так как есть риск того, что они проваляться внутрь, потом не найдёте. Далее выкручиваете набалдашники на КПП и начинаете от подлокотника, аккуратно, снимаете консоль — там, где подстаканники. Не забудьте отключить подогрев сидений. Перед тем как снять кожаную накладку приподнимите ее, и отстегните пластмассовые направляющие задней передачи. Сама консоль держится на защелках, не бойтесь их поломать, но вместе с тем делайте все аккуратно. Выкрутите 2 болта у основания пепельницы. Снимите рамку магнитолы.
