Как проверить pcv клапан – Как проверить вентиляцию картерных газов

Содержание

Как проверить вентиляцию картерных газов

На автомобильных форумах посетители часто задают вопрос, как проверить вентиляцию картерных газов, и насколько эффективна самостоятельная диагностика. Ведь от работы этой системы зависит состояние мотора и безопасность дорожного движения.

Обслуживанием двигателя занимаются специалисты, поэтому большинство автолюбителей не знакомы с данной операцией. Так что для начала стоит разобраться, что представляет собой картер, и откуда берутся эти газы.

Оглавление:

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

Что такое картерные газы

В процессе работы ДВС формируется высокое давление внутри цилиндра. Во время сгорания топливовоздушной смеси выхлопные газы частично прорываются сквозь поршневые кольца и проникают в полость картера. При неполном сгорании бензина и во время такта сжатия в картер попадают также пары топлива, масла, воды.

Все эти газы в совокупности называют картерными. Когда они скапливаются, увеличивается давление в картерном пространстве, а побочным эффектом становится ускоренный износ мотора. Также наблюдается разжижение и ухудшение качества моторного масла.

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционной системой закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

  • Маслоотделитель — удаляет частицы масла, которые не должны попасть в камеру сгорания.
  • Воздушные патрубки.
  • Клапан — регулирует давление,
  • Успокоитель — позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Причины неисправности вентиляции

Проблему чаще всего вызывает плохая проводимость системы или ее разгерметизация. Основные причины подобных неполадок приведены в списке:

  • Различные повреждения шлангов.
  • Прорывание мембраны клапана PCV.
  • Засоренные шланги системы вентиляции.
  • Нагар — даже переработанные газы содержат частицы масла. В результате постоянного перемещения паров, на поверхности клапана скапливаются загрязнения.
  • Износ поршневой группы.

Как обнаружить неисправности вентиляции

Когда система вентиляции засоряется, газы перестают нормально выводиться. Образуются смолистые отложения, мешающие отведению паров. Возможны следующие проявления неполадки:

  • Течь и излишнее потребление масла.
  • Находящееся в поддоне масло может засасываться через клапан. Это приводит к деформации клапанов.
  • Возможно задымление мотора.
  • Ухудшение динамики двигателя.
  • Посторонние звуки в области клапана и впускного коллектора.
  • Слишком быстрое загрязнение регулятора холостого хода и дроссельной заслонки.
  • Если система сильно засорена, картерные газы выдергивают щуп.

Как избежать поломки системы

Чтобы система вентиляции работала исправно, важно использовать качественное масло. Также нужно производить очистку вентиляции. Порядок проведения профилактической прочистки описан ниже:

  1. Отсоединяют расширительный бак. Отключают трубу блока и провод, подключенный к датчику.
  2. Идущую к блоку трубку затыкают, бак устанавливают вертикально.
  3. Отсоединяют дроссельную заслонку, а потом — идущую к блоку трубку. Блок вытаскивают.
  4. Снимают хомуты сапуна.
  5. Отключают клапаны от узлов, подвергаемых очистке.
  6. Производят прочистку, затем собирают детали в обратном порядке.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Способы проверки картерных газов

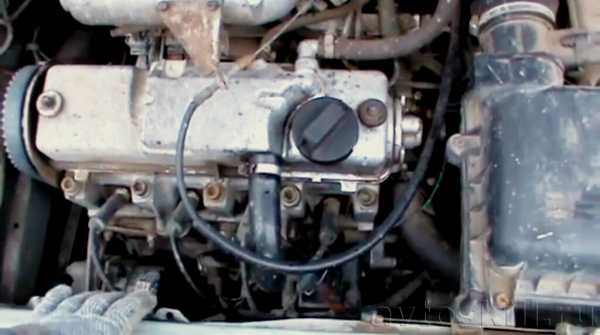

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

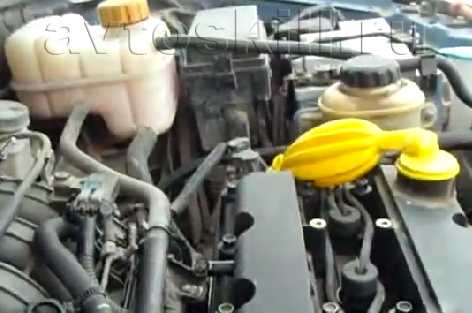

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

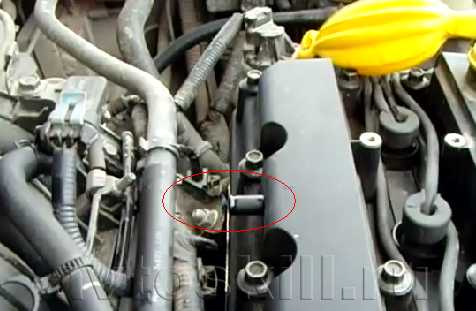

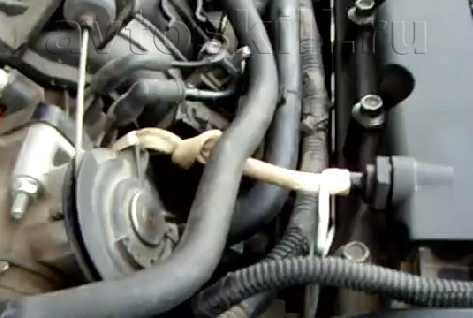

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя. Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия.

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту.

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателяот 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода4-120 л/мин
Объемный расход в режиме номинальной мощности140-130 л/мин
Массовый расход в режиме холостого хода 0,7-5 г/ч
Массовый расход на режиме номинальной мощности5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру. Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотораОстановленХолостой ходНормальная работаВысокая нагрузка и ускорение
Положение клапана
Клапан PCVЗакрытПриоткрытНормально открытОткрыт полностью
Разряжение во впускном коллектореОтсутствуетВысокоеСреднееНизкое
Поток картерных газовОтсутствуетМалыйСреднийБольшой

Какие способы проверки лучше не использовать

Существует мнение, что можно приложить к крышке маслозаливной горловины лист картона и по его вибрациям поставить диагноз. Но данная методика не является верной, так как результаты проверки сильно разнятся для разных моделей авто. Также влияет степень износа элементов двигателя.

В каких случаях наличие масла в сапуне не связано с картером

Перед диагностикой рекомендуется убедиться, что неприятные симптомы действительно связаны с газами. Попадание масла возможно и в других случаях, например, если залито большее количество жидкости, чем положено по нормативам. Возможно, что сапун установлен неправильно, и его перемещение устранит проблему.

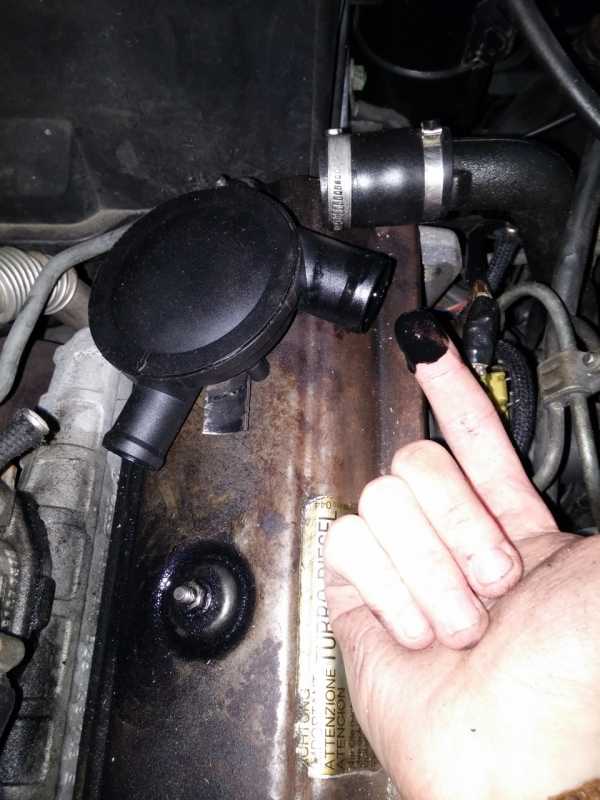

Масло в сапуне

Иногда масло проникает из внутренних элементов силового агрегата, в том числе, форсунок. Влияет и манера вождения, а также состояние дорожного полотна. Масляные частицы могут оставаться при активном перемещении мотора в поперечном направлении.

Вывод

Высокое давление картерных нередко говорит не только о засорении, но и повреждении мотора. Сильное разряжение при большом пробеге тоже не является признаком отличного состояния двигателя. Придется произвести диагностику всей системы, чтобы определить причины отклонений. Если вентиляционная система засорена, ее можно прочистить самостоятельно.

Как проверить вентиляцию картерных газов

2.7 (53.33%) 3 проголосовало

avtoskill.ru

Как проверить клапан картерных газов?

Если СВКГ в двигателе работает неверно, то это может доставить автовладельцу больше количество проблем. В картере ДВС возрастает сила давления газов, из-за чего выдавливается масло из-под прокладок. Газы будут искать любые щели, чтобы выйти наружу. Поэтому масло также будет течь из-под сальников. Для того чтобы газы могли выходить из блока двигателя, в современных автомобилях используются так называемые системы вентиляции принудительного типа. Здесь посредством разрежения газы засасываются во впускной тракт, а затем попадают в камеру сгорания, где и сгорают. За это отвечает клапан картерных газов. Иногда у него возникают различные неисправности, которые влияют на эффективность работы силового агрегата.

Классический схема работы системы вентиляции картера

Устроена СВКГ довольно просто. Полости мотора соединены с впускным коллектором. Из-за возникающего эффекта разряжения газы в картере засасываются во впускной коллектор. После они попадают в камеру сгорания. Один из элементов системы – клапан картерных газов. Он направлен только в одну сторону, поэтому газы могут двигаться лишь в одном направлении. Они не могут попасть обратно в полость мотора.

Система вентиляция газов по принципу действия напоминает сапун, который имеется в конструкции КПП и в мостах автомобиля. Однако, если в трансмиссионных механизмах КВ открывается, тем самым выпуская газы в окружающую среду, то в двигателе они за счет разряжения выводятся значительно лучше в самом силовом агрегате. Один из примеров – двигатель ЗМЗ-24. На нем применяли СВКГ открытого типа. Газы могли выходить в атмосферу через специальную трубку, которая находилась в крышке толкателя. С 1977 года от этой конструкции ушли и стали использовать систему принудительной вентиляции. Она была закрытого типа. Через специальный шланг, который шел от крышки клапанов двигателя, газы выходили под карбюратор. За счет внедрения такого решения уменьшился выброс вредных и опасных веществ в окружающую среду. Удалось серьезно снизить уровень давления внутри картера. Это позволило решить проблемы с выдавливанием сальников и прокладок. Двигателю стало хватать воздуха, увеличилась тяга силовых агрегатов. Классическая схема СВКГ предусматривает два вида механизмов отвода газов – это отвод прямотоком и принудительный. Пример – система, работающая на ЗМЗ-402. На этом двигателе непосредственно из крышки клапанов через верхний патрубок газы отводятся в карбюратор. Есть еще и нижний патрубок. Он предназначен для отвода КГ в обход карбюратора непосредственно во впускной тракт.

Клапан картерных газов: из истории

Мы рассмотрели принципиальную схему работы системы принудительной вентиляции. Как уже было замечено выше, в основе конструкции лежит специальный клапан, отвечающий за рециркуляцию газов. Это простое устройство, помогающее снизить уровень вредных веществ. Впервые о необходимости этих устройств заговорили в 70-х годах. Именно в этот период стали серьезно задумываться об экологии и о тех вредных воздействиях, которые на нее оказывают выхлопные газы. За счет применения клапана рециркуляции картерные газы дожигаются в цилиндрах. Так сгорают различные вредные примеси, масло и другие вещества.

Клапан картерных газов за 15 лет несколько раз существенно изменялся. Инженеры меняли его устройство и принцип работы. В 77-м году разработали и применили механическую конструкцию с положительным противодавлением. Через 2 года, в 79-м году, его заменили на такой же механический клапан, но уже с отрицательным противодавлением. В 88-м начали внедрение дискретных клапанов с тремя соленоидами. С 90-х годов стали активно использоваться дискретные устройства с двумя соленоидами. Данный механизм может управлять потоком газов за счет одного большого и одного маленького отверстия. Так обеспечивается три различных потока. Эта конструкция оказалась самой надежной и успешно применяется даже сейчас на современных автомобилях (например, клапан картерных газов «Киа Соренто»).

Принцип действия

Когда смесь топлива и воздуха сгорает в камере при очень высоких температурах, выделяется азот. Вместе с кислородом он может образовывать опасные вещества, которые губительным образом влияют на экологию. Это оксиды азота. При определенном условии в камере сгорания мотора температура горения больше стандартной, из-за чего объем выбросов оксидов азота значительно увеличивается.

Большая часть пытается прорваться в нижнюю часть блока двигателя. Для того чтобы давление не вырастало до критического уровня, его нужно стравливать. До тех пор, пока на моторах не была внедрена система рециркуляции, газы, как уже было замечено, выводились через сапун в картере двигателя. Давайте рассмотрим, как работает клапан картерных газов. Принцип работы очень простой. Он основан на эффекте разряжения во впускном коллекторе. За счет этого, посредством вакуумного преобразователя, вал клапана двигается, тем самым открывая устройство. В современных автомобилях применяются два типа устройств. Это механические и электронные системы. В свою очередь, электронные делятся еще на два типа – дискретные и линейные. В корпусе вакуумной диафрагмы на блоке цилиндров имеется вакуумный патрубок. Он присоединяется к карбюратору либо к дроссельному углу. В зависимости от того, какое разряжение возникает во впускном коллекторе, шторка диафрагмы в процессе открытия давит на рычаг бесступенчатого переключения. В результате генерируется специальный сигнал для открытия мембраны электронного клапана. Когда уровень сигнала растет, диафрагма начинает двигаться вверх, преодолевая силу пружины и двигая плунжер. За счет этого в клапане получатся отверстие. Газы могут попасть во впускной коллектор. Если мотор работает на холостых оборотах или же когда уровень разряжения в коллекторе небольшой, то плунжер закрывается. Газы в коллектор поступать не будут.

Устройство клапана ВКГ

В современных двигателях внутреннего сгорания чаще всего применяют мембранный клапан типа PCV. Его устройство чрезвычайно простое. Элемент состоит из корпуса с двумя штуцерами. Один служит для подачи, второй — для отвода газов. Также имеются крышка, диафрагма или мембрана и возвратная пружина.

Особенности работы клапана PCV

Работает такая конструкция следующим образом. Когда двигатель не запущен, под усилием пружины клапан картерных газов «Ауди а4» будет перекрыт за счет мембраны. Когда двигатель работает на холостых оборотах, то за счет разряжения мембрана начинает понемногу преодолевать пружину. Часть газов из двигателя поступает во впускной коллектор. На высоких оборотах мембрана полностью открыта. Газы в полном объеме всасываются в коллектор.

Типичные неисправности

Все проблемы, которые могут возникать с этим устройством, можно разделить на два вида – это различные поломки клапана и его засорение. О них мы поговорим ниже. Очень часто среди причин, по которым выходит из строя картерных газов клапан («Поло 1.4» — не исключение), выделяют естественный износ узлов и деталей в цилиндро-поршневой группе. Если в камерах сгорания имеется слабая компрессия, а маслосъемное кольцо на поршень не удерживает смазки, тогда давление газов в картере растет. Вентиляционная система не может справиться с этим явлением. Масло, копоть и другие продукты горения буквально забивают патрубки и шланги, тем самым нарушая целостность мембраны клапана.

В случае, если забиваются и засоряются патрубки системы вентиляции, газы будут стараться выйти через любые возможные места и соединения. Поэтому текут прокладки и через сальники выдавливается масло.

О засорах

Клапан картерных газов «Пассат Б3», как и все остальные такого типа, подвержен засорению. Это может привести к заклиниванию механизма. Явление обязательно отразится на характеристиках двигателя. Если клапан заклинило в открытом положении, повысятся обороты холостого хода, может в значительных пределах вырасти расход топлива. Работа двигателя на холостом ходу станет неустойчивой.

Если клапан картерных газов («Шкода Октавия» часто страдает этим) заклинит в закрытом положении, тогда будет наблюдаться рост давления газов в картере. Наблюдаются утечки масла из всевозможных сальников и уплотнений. Часто при таких неисправностях существенно нарушается работа системы смазки.

Как проверить устройство? Способ №1

Если на автомобиле наблюдаются подобные симптомы, нужно проверить работу клапана PCV. Существует два способа для тестирования. Если снять клапан картерных газов «Пассат Б3», то его продувка должна проходить только в одну сторону. В обратную воздух проходить практически не должен. Допускается лишь незначительное количество его, которое может проходить. Если все именно так, тогда система исправна.

Способ №2

Второй вариант – это тестирование на запущенном двигателя. Для этого от клапана отсоединяют патрубки со стороны впускного коллектора. Если элемент исправен, то в нем будет разряжение. Это можно почувствовать, если приложить к штуцеру палец. Вы почувствуете, как палец присасывается к отверстию. Если клапан картерных газов «Туарег Фольксвагена» неисправен, тогда разряжения в этом месте не будет.

Особенности системы вентиляции картерных газов на автомобилях группы VAG

Вентиляция картера на автомобилях VAG имеет относительно сложное устройство. В системе используется огромное количество деталей из пластика и резиновых патрубков. В процессе активного использования автомобиля шланги закоксовываются. Тогда предстоит очистить все элементы. Раньше в этом случае проблема решалась просто. В обход системы вентиляции на крышке клапанной системы устанавливали патрубок или шланг и выпускали газы в окружающую среду. Но такой способ имеет массу недостатков. Газы серьезно загрязняют окружающую среду, водитель и пассажиры в салоне автомобиля тоже ими дышат.

На современных автомобилях больше никто таким не занимается, а если засорился на VW клапан картерных газов, то владельцу необходимо прочистить всю систему. Картерные газы на двигателях группы VAG выводятся не с клапанной крышки, а с блока двигателя, в отверстии которого установлен маслоотделитель (находится с правой стороны блока). Устройство не позволяет маслу подниматься по патрубкам в СВКГ. Туда попадают именно газы и больше ничего. К маслоотделителю прикреплена пластиковая трубка, а между шлангом и этой трубкой установлен тройник, в котором и расположен клапан. Он может работать в трех режимах. На холостых и высоких оборотах он закрыт, а открывается, когда мотор работает на средних оборотах.

Заключение

Как видно, от одного небольшого элемента зависит эффективность работы двигателя. При активной эксплуатации автомобиля необходимо следить за состоянием клапана и всей системы вентиляции, а по необходимости заниматься прочисткой.

fb.ru

A4 B7 — Принцип работы, проверка и замена клапана PCV на 2.0 TFSI

Началось всё с того, что сразу после покупки, в снятых логах были завышенные показания по расходу воздуха, по нагрузке, 75 клапан трудился на 55-60 % и лямбда коррекция была в минусах (на максимуме -5 ). Это означает, что воздух куда -то уходит после турбины. Показания по воздуху завышены, ЭБУ льёт бензина больша, а лямбда кричит, что смесь богатая и минусит всё это дело.

Также параллельно заказал клапан PCV, или как его ещё называют клапан вентиляции картерных газов, или грибок т.к. все кричат о том, что это один из косяков мотора)))

Думал что эти 2 темы взаимосвязаны, оказалось частично…

Итак решил опрессовку для начала сделать. Использовал свой аппарат для промывки форсунок.

Подключил только на выход старый топливный фильтри воткнул его во впускной патрубок. Струбциной пережал шланг. Накачал давление в бутылку, струбцинку открутил и давай слушать.

Шипение было в 3 местах

1. Из под крышки маслозаливной чутка. На сколько это критично ?
2. Из под шланга вентиляции бака (я думаю что это вентиляция бака, хотя не уверен) Там колечко порвалось. Купил от ТАЗ, кольцо уплотнительное экономайзера ))) Но нужно всё равно какое нить другое, шланг хоть и не пропускает, но как то болтается там всё равно.
3. В районе грибка

Сразу скидываю грибок

сдёргиваем 2 шланга

В направлении зелёных стрелок нажимаем, в направлении красной тянем

откручиваем 4 болта и достаём грибиуса

Вот такой вот налёт масляный внутри. ЖОПА

Ваще вкусняшка

Проверяем клапан методом рта

ВНИМАНИЕ. НЕ ДЕЛАЙТЕ КАК Я. Я ЧУТЬ НЕ ПОДАВИЛСЯ ВСАСЫВАЯ ВОЗДУХ ИЗ ПАТРУБКОВ ГРИБКА. ТАМ СТОЛЬКО ВСЯКОГО ГОВНА, ППЦ…ВОЗЬМИТЕ МАРЛЕЧКУ ИЛИ ЕЩЁ ЧЁ НИТЬ, ЧЕРЕЗ НЕЁ ЛУЧШЕ

Итак, лирическое отступление. Хочу рассказать о принципе работы этого клапана и о том, как его проверять. Ничего вразумительного в нете не нашёл, пришлось самому разбираться, ибо просто поменять, потому что «так надо, неважно почему» я не могу. Такой вот я человек )))))

Вот он родной

Картерные газы, с нижней части двигателя поступают через гофрированный патрубок к штуцеру 2. Далее через лабиринт крышки к ним подмешиваются газы из под самой крышки. Всё это хозяйство идёт к окошку 4. Оттуда, через ограничительный клапан газы могут идти по двум направлениям.

1. При разряжении во впускном коллекторе (режим малого дросселирования, ХХ, торможение движком), клапан 1 под воздействием разряжения открывается, а клапан 5 закрывается. Картерные газы идут во впускной коллектор.
2. При наддуве клапан 1 под воздействием давления закрывается, а клапан 5 открывается. Картерные газы идут к турбине.

Чтобы много не сосало стоит ограничительный клапан.

Окошко 3 это типа диагностический канал, если клапан установлен неправильно, то через него воздух будет сосать, хотя я не представляю как можно неправильно его установить.

Проверяется клапан просто

1. Всасываем воздух через патрубок 1. Должен идти воздух, затем дуем в него. Не должно дуться. У меня дулось. Чутка. Как следствие утечка воздуха в картер при наддуве.
К чему это приводит ? К потере давления наддува, завышенным показаниям воздуха, как следствие перелив топлива, и опотевание мотора маслом.
2. Тоже самое с патрубком 5. Я туда дунул, он не дуется. Если он будет дуться, то на ХХ через него будет сосать воздух во впуск. Будут плавать обороты и т.д.
3. Всасываем воздух через окошко 4, должны почувствовать резкое изменение потока. Практически не должно сосаться. Если сосётся, то возможно повышенное разряжение в картере, как следствие засасывание масла во впуск и к турбине. Уменя сосалось легко.

Короче клапан точно был косячный.

Я его поменял, также поменял прокладку к нему

Всё воорудил на место

Ещё раз опрессовка

Шипение, какое то за клапаном всё равно имеется, тише, но что-то есть. Сегодня буду намыливать всё и искать утечку.

Логи снял, 75 стал трудится как надо 40-50%, но лямбда коррекция всё равно в минусах, хотя стала меньше (-4). Где-то сифонит. Но если лямбда коррекция в минусах, то дыра должна быть после турбы и до впускного коллектора ? Там вроде нет свищей. По ощущениям, воздух выходит из гофрированной трубки ВКГ, которая с нижней части идёт. Может чё подскажете ?

Вчера так опрессовку делал так, что походу переборщил и нагнал масла во впуск. Сегодня дымоганище был, ппц, я аж испугался.

Кстати, машине резвее стала )))

А вот и моя любимая помошница. Куклы нам не нужны, нам Грибок давай

Какая интересная штуковина )))) Для Маруси специально его помыл, жена сказала что я слегка того и ругалась, что от Маши после фотосессии маслом воняло )))ахахахаха))))



www.audi-club.ru

8.2. Система управляемой вентиляции картера (PCV)

Общая информация

Входящая в обязательную комплектацию двигателей всех рассматриваемых в настоящем Руководстве моделей система PCV служит для снижения эмиссии в атмосферу углеводородных соединений за счет вывода из двигателя картерных газов. Продувка блока осуществляется путем прогонки поступающего из воздухоочистителя свежего воздуха через картер, в котором он смешивается с накопившимися испарениями и прорвавшимися из камер сгорания газами и выводится через клапан PCV во впускной трубопровод. Принцип функционирования системы управляемой вентиляции картера представлен на иллюстрации.


К числу основных компонентов системы относятся клапан PCV, воздухозаборник и комплект шлангов, соединяющих перечисленные устройства с двигателем.

С целью поддержания стабильности оборотов холостого хода клапан PCV перекрывает поток продувки при глубоком разрежении во впускном трубопроводе, отказ клапана может привести к неожиданным остановам двигателя и резким скачкам оборотов.


Нарушение исправности функционирования системы вентиляции картер может приводить к нарушению стабильности/снижению оборотов холостого хода, вплоть до самопроизвольного останова двигателя, развитию утечек масла, образованию смолянистого налета на внутренних поверхностях агрегата.

Проверка исправности функционирования клапана PCV

1. Отсоедините от клапан PCV вентиляционный шланг. Снимите клапан с двигателя (выверните его или извлеките из посадочной втулки в крышке головки цилиндров). После снятия клапана вновь подсоедините к нему вентиляционный шланг.

2. Запустите двигатель на холостые обороты и прижмите палец к отверстию в клапане, — внутри сборки должно иметь место разрежение.

3. Если разрежения не ощущается, сначала проверьте проходимость шланга, затем (если шланг в порядке), заглушите двигатель, высвободите клапан из шланга и при помощи тонкого стержня проверьте свободу хода его плунжера, — стержень вводится в отверстие с оборудованной резьбой стороны сборки.

При встряхивании исправный клапан должен издавать треск.

4. В случае необходимости произведите замену клапанной сборки.


Замена

1. Выверните клапан из своего гнезда в крышке головки цилиндров, либо потянув вертикально вверх, извлеките его из резиновой посадочной втулки. Оцените состояние втулки, в случае необходимости произведите замену.
2. Если клапан забит смолянистыми отложениями, не исключена также вероятность нарушения проходимости соединительного шланга, — снимите шланг и промойте его растворителем.
3. Промыв шланг, проверьте его на наличие признаков старения материала и механических повреждений. Проследите за надежностью фиксации шланга на приемных штуцерах.
4. В случае необходимости произведите замену клапана PCV.

carmanz.com

3.22. Проверка и замена клапана системы управляемой вентиляции картера (PCV)

* Составители настоящего Руководства рекомендуют производить проверку состояния клапана PCV через каждые 24 000 км пробега!

1. Система PCV обеспечивает вывод картерных газов через специальный клапан по шлангу обратно во впускной трубопровод, откуда они поступают в камеры сгорания и выжигаются в ходе нормального функционирования двигателя. Помимо клапана в состав системы входят шланг, ведущий от крышки головки цилиндров к впускному трубопроводу и шланг подачи свежего воздуха из воздухоочистителя под крышку клапанного механизма. Клапан PCV с подсоединенным к нему шлангом посажен в крышку головки цилиндров.

2. При работающем на холостых оборотах, прогретом до нормальной рабочей температуры двигателе потяните вверх клапан и извлеките его вместе с подсоединенным шлангом из своего посадочного гнезда в крышке головки цилиндров.

3. Прижмите палец к отверстию в клапане PCV — должно ощущаться разрежение, в противном случае удостоверьтесь в проходимости шланга, штуцера на впускном трубопроводе и собственно клапана. Замените дефектные компоненты.
4. Заглушите двигатель и потрясите клапан, — в исправном состоянии внутри последнего должен слышаться легкий треск. Если никаких звуков не слышно, замените клапан.

5. Для замены клапана отсоедините его от шланга, — постарайтесь запомнить, каким образом было организовано подключение.

6. При покупке нового клапана проследите за тем, чтобы он отвечал по своему типоразмеру двигателю Вашего автомобиля. Правильнее всего будет напрямую сравнить новый клапан со снятым с двигателя старым.
7. Подсоедините новый клапан к шлангу.

8. Проверьте исправность состояния резинового шланга и проходной втулки. Дефектные компоненты замените.

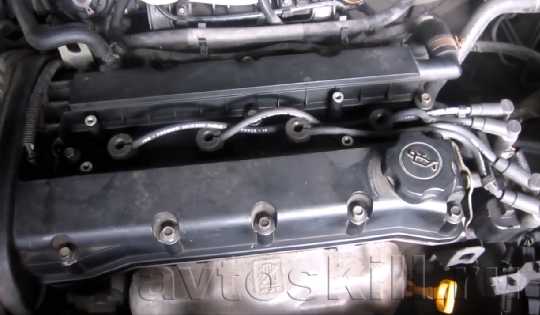

9. Прочно посадите клапан на свое штатное место в крышке головки цилиндров.

carmanz.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
