EW10J4 (по VIN-коду RFN) — бензиновый рядный четырехцилиндровый шестнадцатиклапанный двигатель с рабочим объемом 1997 см³ и максимальной мощностью 136-138 л.с. (в зависимости от версии). Является модификацией более ранней модели EW7J4 объемом 1.8 л и имеет некоторые унифицированные с ним детали. Устанавливался на автомобилях Peugeot 206, 307, 407, 807, Citroen C4, C5, Fiat Scudo, Lancia Phedra и комплектовался механической пятиступкой BE4R или автоматической AL4.
Является одним из самых надежных двигателей компании PSA. При своевременном качественном обслуживании ресурс некоторых экземпляров достигает 700 тыс. км без капремонта. Кроме того, автомобиль, оснащенный этим мотором, имеет весьма неплохую динамику и невысокий расход топлива. Конечно, при условии исправности всех его узлов.
Особенности конструкции двигателя RFN и его типичные неисправности
Несмотря на весьма достойный запас прочности, заложенный при проектировании, данная модель двигателя не лишена некоторых «детских болезней», речь о которых пойдет ниже.
Течь масла и особенности системы смазки
Да, движок достаточно «сопливый», причем это никак не связано с маркой или периодичностью замены масла. Основную группу риска составляют: сальник коленвала со стороны коробки передач, сальники распредвалов, прокладки клапанных крышек. Последнее опасно тем, что масло попадает прямиком в свечные колодцы и если не принять меры, то это непременно приведет к выходу из строя модуля зажигания.
Результат подтекания прокладок клапанных крышек. Распредвал и гидротолкатели сняты.
И если поменять прокладки – дело нескольких минут, то замена сальников уже связана с разборкой двигателя и требует некоторого опыта. Поэтому, если вы новичок в этом деле, то перед тем, как приступать, соберите всю необходимую информацию. Нередко «потение» двигателя связано с повышением давления картерных газов. Причиной этого в холодное время хода часто становится замерзание и закупорка трубки, идущей от крышки выпускного распредвала к патрубку воздухозаборника.
Масляный насос роторного типа не рассчитан на использование вязких масел, особенно зимой. Поэтому наиболее оптимально применять 5W30 или 5W40.
Еще одно «слабое место» — трубка маслозаборника. Непонятно, сколько производитель на этом сэкономил, но на двигателях, производимых с 2004 года, она изготовлена из пластика и подвержена… трещинам, которые могут привести к подсосу воздуха и масляному голоданию. Неисправность эта крайне редкая, но таким необычным образом был убит мой двигатель. Лучше заменить этот патрубок на металлический, который устанавливался на ранние модели.
Шумность работы
Довольно часто владельцам авто с двигателем RFN приходится слышать вопросы типа «А это дизель?» или «Ну как дизелек?»
Спору нет, звук работы и впрямь напоминает дизельный. И ничего не поделать – конструктивная особенность. Громче работает только EW12J4 объемом 2.2 л.
Перебои и сильная тряска холодного двигателя
Полностью исчезает, когда температура ОЖ достигает 45°С. Причем движение на непрогретом двигателе может спровоцировать ошибку OBD-2 P0300 и зажигание лампы «Check Engine». Этот симптом является самой горячей темой обсуждения на различных тематических форумах. При этом истинная причина до конца не выяснена, и вот почему… Примерно в период с 2004 по 2005 годы концерн PSA выпустил формуляр, в котором было указано, что причина такого поведения – дефектные гидрокомпенсаторы, которыми комплектовались моторы, выпущенные в период с 2001 по 2004 годы. Документ содержал рекомендации к их замене. После этого обычно тряска прекращалась. Дефектные гидротолкатели отличаются своеобразной формой входного отверстия (фото ниже).
Тем не менее, известны случаи, когда проблема устранялась путем перепрошивки ЭБУ под «Евро-2» (а именно, самостоятельным редактированием дампа, т.к. стоковую прошивку найти практически невозможно), исходя из чего можно предположить, что вероятной причиной этого неприятного симптома является нерациональное смесообразование в режиме прогрева (чрезмерно богатая смесь).
Звон выпускного коллектора
Еще одна беда, которая не обходит стороной ни один двигатель этой модели. Дело в том, что выпускной коллектор представляет собой составную конструкцию – корпус, сваренный из двух частей и вложенные в него отводящие патрубки, которые на выходе образуют некую «крестовину». При работе двигателя создаются вибрации патрубков и они начинают контактировать со стенками корпуса с образованием характерного металлического звона или «стрекотания». Устраняется сваркой кромок «крестовины» между собой.
Система EGR
Предназначена для снижения вредных выбросов в атмосферу. Сей эффект реализован путем «дожига» части выхлопных газов. Перебои в работе обычно возникают при неисправности электромагнитного клапана, а именно, при его заклинивании в закрытом или открытом положениях. В последнем случае двигатель начинает «давиться» отработанными газами. Проявляется это в провале при наборе оборотов и на переходных режимах, а также в снижении динамики автомобиля. Сопровождается ошибкой P0400 и ее «производных» — P0401, P0402 и т.д. Лечится заменой или чисткой клапана или установкой ограничивающей пластины (глушением) между клапаном и фланцем ГБЦ с последующим программным удалением из блока ECU.

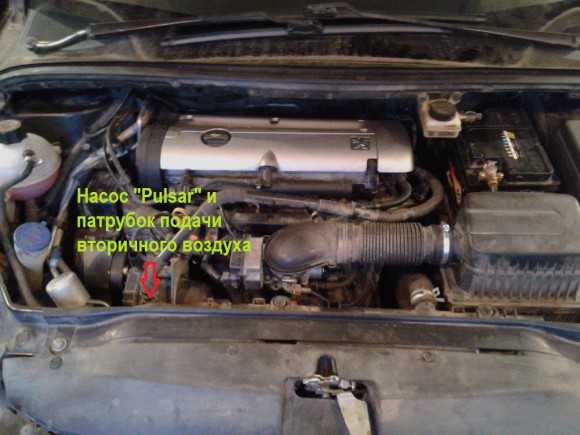

Система «продувки» катализатора
Другое название – система подачи вторичного воздуха. Помогает сотам кат. нейтрализатора быстро разогреться и выйти в нормальный режим путем нагнетания дополнительной порции воздуха. Как и EGR, призвана защищать экологию планеты, однако кроме проблем в виде ошибки P0410 обычно ничего не приносит. Дело в том, что система состоит из центробежного компрессора (Pulsar), пневмоклапана и расположенных в недрах ГБЦ специальных каналов, которые имеют свойство забиваться сажей, да так, что для их прочистки приходится использовать сверло и дрель.
Конечно, все это сопровождается обязательным снятием «головы». В общем, то еще веселье. Чтобы раз и навсегда покончить с этим, опять же потребуется программное удаление компрессора из системы.
Несмотря на вышеописанные особенности, двигатель получился весьма удачным и при бережной эксплуатации будет служить верой и правдой многие годы.
Производство EW10J4 прекратилось в 2006 году и ему на смену пришла модель EW10A, отличающаяся усовершенствованной конструкцией некоторых узлов, таких как выпускной коллектор, система питания, система ГРМ (добавлен регулятор фаз), а также ЭБУ.
driveru.ru
На самом деле в автомобильном мире достаточно много двигателей, которые не отличаются надежностью. Мы сделали подборку моторов с наиболее значительными и любопытными отказами.
Обозначение: 32301 АР, АР 67204, АР 32310, АР 32303, АР 34103, АР 36301, АР 16201.
Производство: 1995-2010 гг.
Применение: Alfa Romeo 145/146 2.0 TS (QV/TI), Alfa Romeo 147 2.0 TS, Alfa Romeo 156 2.0 TS, Alfa Romeo 166 2.0 TS, Alfa Romeo GTV/Spider.
Недостатки.
Все 16-клапанные моторы «twinspark» (с двумя свечами на цилиндр) считаются очень нежными, особенно 2-литровые. Эти двигатели не переносят нагрузок на холодную (могут треснуть поршни). Не отличается выносливостью и кривошипно-шатунный механизм. Даже новые модели страдали от повышенного расхода масла. Двигатель склонен к накоплению нагара. Это приводит к повреждению толкателей, системы изменения фаз газораспределения и быстрому засорению масляного фильтра.
Предотвратить фатальный исход для кривошипно-шатунного механизма можно, существенно сократив интервал замены масла. Но даже при исключительной заботливости этот двигатель никогда не был в состоянии пройти сотню тысяч километров без каких-либо проблем. Некоторые модели также страдают от проникновения влаги в блок управления.

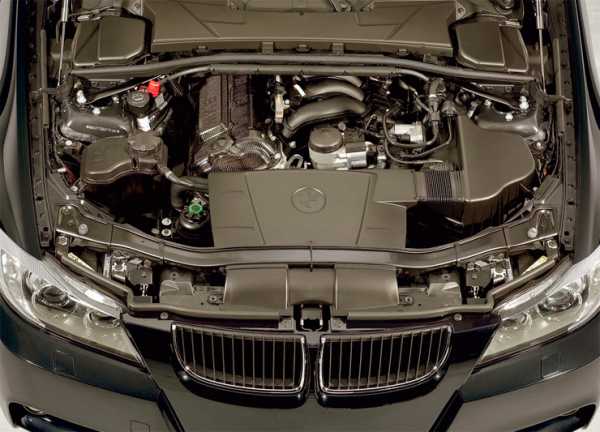

Обозначение: N45B16, N45NB16, N45B20S.
Производство: 2004-2011 (только N45B20S — 2006).
Применение: BMW 116i, BMW 316i (E90), BMW 320si.
Недостатки.
Мотор N45 прославился высоким расходом топлива, сравнительно небольшой отдачей (особенно 1,6-литровой версии), неравномерной работой (вибрации, детонация) и ненадежным цепным приводом ГРМ. N45 стал новым курсом BMW на сокращение числа цилиндров и отказом от использования системы изменения высоты подъема клапанов Valvetronic.
Самая серьезная проблема – растяжение цепи ГРМ и ее проскакивание на несколько звеньев. Принятые меры не смогли радикально изменить ситуацию. Инженеры установили дополнительную пластину, ограничивающую свободу перемещения цепи, а соответственно и возможность ее пропуска. Тем не менее, проблема сохранялась до конца производства двигателя – вплоть до 2011 года.

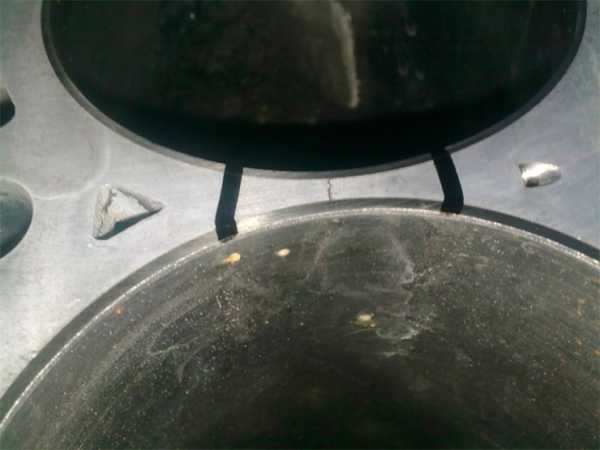

В моторах версии 320si из-за довольно тонкой стенки между цилиндрами возникали трещины в блоке.
Обозначение: N47D20.
Производство: с 2007 года, проблемы до марта 2011 года.
Применение: BMW 118d / 120d / 123d, BMW 318d / 320d, BMW 520d, BMW X1 18d / 20d / 23d, BMW X3 18d / 20d.
Недостатки.
Алюминиевые дизельные моторы BMW N47 демонстрировали предельное оптимальное соотношение производительность/расход топлива. Однако после нескольких лет эксплуатации возникали проблемы с цепным приводом ГРМ. Чаще всего появлялся шум двигателя, уходили фазы, и двигатель переходил в аварийный режим. Но известны и более трагичные случаи — разрыва цепи и последующего тотального повреждения силового агрегата.
Хуже всего то, что если цепь долгое время была растянутой, то изнашивались и звездочки валов, в особенности та, что находится на коленвале. Первоначально считалось, что дефект затрагивает двигатели, собранные до января 2009 года, но потом выяснилось, что проблема продолжила свое существование до марта 2011 года. Однако и после этого срока фиксировались единичные случаи проблем с цепью ГРМ.
Есть и еще одна, менее распространенная, но не менее серьезная неисправность – трещины внутри блока между цилиндрами. Как правило, дефект долго не прогрессирует, выдавая себя лишь потерей охлаждающей жидкости.
Обозначение: N63B44.
Производство: с 2008 года, проблемы до 2012 года.
Применение: BMW 750i / Li, BMW X5 / X6 50i, BMW X6 ActiveHybrid, BMW 550i (в т.ч. Gran Turismo), BMW 650i (купе, кабриолет).
Недостатки.
Это один из самых проблемных двигателей BMW за последние годы. Его главный конструктивный недостаток – низкая эффективность охлаждения развала V-образного блока, в котором установлены два турбонагнетателя. В этом месте образуются теплонапряженные участки, а масло спекается. В результате усиливается износ кулачков распредвалов и системы изменения фаз газораспределения. В запущенных случаях уход фаз газораспределения приводит к тому, что при выключении двигателя в цилиндрах скапливается несгоревшее топливо. После нескольких сотен таких «сухих» запусков из-за износа в цилиндрах падает компрессия.
Позже, в 2012 году, BMW представил доработанный агрегат N63B44TU (449 л.с.). Однако его сложная конструкция не позволяет смотреть на его будущее с оптимизмом.

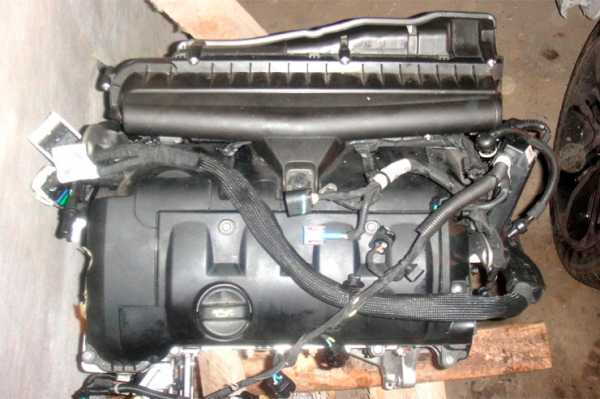

Обозначение: EP6.., EP6C.., N14B16A, N12B16.
Производство: с 2006 года (больше всего проблем до апреля 2010 года).
Применение:
Концерн PSA (обозначение 1.6 VTi или THP): Peugeot 207, Peugeot 308, Peugeot 3008, Peugeot 5008, Peugeot Partner, Citroën C3 (в т.ч. Picasso), Citroën C4 (в т.ч. Picasso), Citroën C5, Citroën Berlingo.
Концерн BMW: Mini Cooper, Mini Cooper S.
Недостатки.
Данный мотор разработан совместно BMW и PSA. По части динамики и расхода топлива — это один из самых удачных 16-клапанников, независимо от версии: атмосферный или с наддувом. К сожалению, до весны 2010 года существовала проблема с цепью ГРМ. Дефект усугублялся износом распредвала и звездочек, что приводило к полному рассогласованию механизма газораспределения.
Версия с турбонаддувом, кроме того, страдает от избыточного образования нагара. В результате двигатель начинает работать неравномерно. Как и в случае с атмосферным агрегатом, позже проблем стало меньше. Примечательно, что конструктивно схожий 1.4 VTi (ЕР3) был значительно надежней, хотя со временем периодически и встречались проблемы с цепью ГРМ.
Обозначение: Z13DT, Z13DTH, Z13DTJ, D13A, FD4, 199 A3.000, 169 A1.000, 223 A9.000, 199 A2.000, 188 A9.000, 188 A9.000, 188 A8.000, 223 A9.000, 199 A9.000, 169 A1.000, 199 B2.000.
Производство: 2003-2009 гг.
Применение: Alfa Romeo MiTo, Fiat 500, Fiat Fiorino, Fiat Punto/Grande Punto, Fiat Idea, Fiat Linea, Fiat Palio, Fiat Panda, Fiat Qubo, Fiat Strada, Fiat Doblo, Fiat Siena, Ford Ka II, Lancia Musa, Lancia Ypsilon, Opel Agila, Opel Corsa, Opel Astra, Opel Combo, Opel Meriva, Opel Tigra TwinTop, Suzuki Ignis, Suzuki Splash, Suzuki Swift, Suzuki SX4, Suzuki Wagon R+.
Недостатки.
Двигатели 1.3 Multijet / CDTI при больших пробегах склонны к повышенному расходу масла и падению компрессии, главным образом, при использовании в крупных и тяжелых моделях. Особенно смертелен большой интервал замены для масла класса long-life. Опель определил для этого совершенно сумасшедшие 50 000 км, в то время как Фиат ограничился «всего» 30 000 км. Но и это слишком много для миниатюрного дизеля, с 3-литровым запасом смазки. К тому же при больших нагрузках увеличивается расход масла на угар.
Кроме того в моторах 1,3 Multijet зафиксированы проблемы с цепным приводом ГРМ и даже разрыв цепи, что всегда заканчивалось смертельным уроном. В некоторых версиях встречались любопытные неисправности, такие как разрушение лопаток турбокомпрессора и перемерзание канала вентиляции картера (как правило, после серии коротких поездок в зимний период).
Обозначение: RFN, RFM, RVA, RFD, RFK, RFS, RFA, RFB, РКИ, RTN, RTP, RTQ.
Производство: 1988-2000 гг.
Применение: Ford Fiesta, Ford Escort/Orion, Ford Sierra, Ford Mondeo I.
Недостатки.
Это один из старейших двигателей в нашем обзоре. Автомобиль с таким мотором будет очень дешев, так как его покупатели не могут себе позволить дорогостоящий ремонт. Прежде, чем дизель приобрел систему прямого впрыска и название Endura-DI, он не давал своим владельцам покоя. Особенно версия с наддувом, у которой довольно часто «разрывало» головку блока цилиндров.
Старые версии с парой зубчатых ремней (1996 год) отказывали еще чаще, а при продольном расположении (Sierra) плохо охлаждался тыл четвертого цилиндра. Во всех модификациях с возрастом все чаще наблюдались серьезные потери масла через сальники клапанов, а впоследствии и падение компрессии из-за общего износа.
Обозначение: 6DE1, Y60DT, P9X.
Производство: 2001-2008 гг.
Применение: Opel Vectra C 3.0 DTI, Opel Signum 3.0 DTI, Saab 9-5 3.0 TiD, Renault Vel Satis 3.0 dCi, Renault Espace 3.0 dCi.
Недостатки.
Мотор известен частыми проблемами с форсунками Denso, ненадежной проводкой, плохим охлаждением (особенно в Renault, у которого быстро забивается грязью радиатор) и роковым дефектом – опускание гильз и попадание в цилиндры антифриза. Ремонт нецелесообразен, а стоимость нового двигателя очень высока. Даже текущее обслуживание стоит весьма дорого – 1000 долларов за замену ГРМ. Наиболее проблемные версии производились до 2005 года, и больше всего хлопот они доставляли в Сааб и Рено. В Опеле, благодаря доработанной системе охлаждения, этот двигатель служил значительно дольше.
Обозначение: 13B-MSP.
Производство: 2003-2012 гг.
Применение: Mazda RX-8.
Недостатки.
Двигатель Ванкеля с вращающимся поршнем (ротором) обеспечивает исключительную плавность хода и хорошую динамику, но он имеет весьма ограниченный срок службы. Даже, несмотря на высокое качество материалов, ресурс мотора лежит в пределах 60 000 км. У очень заботливых и внимательных владельцев двигатель, возможно, продержится до 100-120 тыс. км. Затем понизится компрессия, и возникнут затруднения с холодным запуском. В один прекрасный день мотор не запустится вообще. Обычное решение – замена мотора (около 6000 долларов), но многие энтузиасты предпочитают капитальный ремонт (что позволяет сэкономить до 2000 долларов).
Обозначение: Z22YH.
Производство: 2003-2008 гг. (Zafira B – до 2010 года).
Применение: Opel Vectra C 2.2 Direct, Opel Signum 2.2 Direct, Opel Zafira B 2.2 Direct.
Недостатки.
Самый большой из 4-цилиндровых бензиновых двигателей серии Ecotec имел даже версии с ременным приводом ГРМ (Х22ХЕ для Opel Sintra и Opel Omega B). В менее крупных моделях он использовал более современную версию с цепным приводом ГРМ и имел непрямой впрыск (Z22SE). Но имелась и модификация с редким для того времени прямым впрыском (Z22YH).
Именно последняя версия является наиболее проблемной. Зачастую фиксировались неисправности цепного привода ГРМ (износ цепи или натяжителя), выход из строя заслонок во впускном коллекторе и системы питания (проблемы с регулятором давления топливом и самим топливным насосом).
Обозначение: G9T… .
Производство: с 1999 по 2009 год.
Применение: Renault Laguna II 2.2 dCi, Renault Vel Satis 2.2 dCi, Renault Espace IV 2.2 dCi, Renault Master II 2.2 dCi, Nissan Interstar T35 2.2 dCi, Opel Movano I 2.2 DTI.
Недостатки.
Более современная версия дизельного двигателя Рено 2.2 D/DT, получившая систему питания Common Rail и обозначение DCI, характеризуется огромным спектром неисправностей, дорогих в устранении. Здесь применена искусная и не слишком надежная система газораспределения — классический ремень дополнительно приводит в действие помпу и балансирный вал. К этому стоит приплюсовать частые проблемы с турбокомпрессором, системой EGR, форсунками и электрикой двигателя (датчики, проводка).
Стоит упомянуть и повреждение кривошипно-шатунного механизма, вызванного слишком большим интервалом замены масла. Это приводит к быстрому износу вкладышей коленвала. Данная проблема характерна и для других дизелей Renault – 1.5 dCi и 1.9 dCi.
Обозначение: B205, B205L, B205R, B235E, B235L, B235R.
Производство: 1997-2010 год.
Применение: Saab 9-3 2.0 Turbo и 2.3 Turbo (с 1999 до 2003), Saab 9-5 2.0 Turbo и 2.3 Turbo (с 1997 года).
Недостатки.
Главная проблема – значительный перегрев передней части двигателя из-за неэффективного термического экранирования турбокомпрессора. В результате чего блок может деформироваться, и произойдет перекос подшипников коленчатого вала и их заклинивание. Неисправности содействует и ускоренное забитие шламом масляного фильтра. Если этого не случится, то к 200 000 км потребуется замена цепи ГРМ, включая натяжитель и направляющие.
Обозначение: AWY, AZQ, BME, BMD, BBM, BZG, CHFA, CEVA.
Производство: с 2001 года (риск до 2009 года).
Применение: Skoda Fabia, Skoda Roomster, VW Fox, VW Polo, Seat Ibiza, Seat Cordoba.
Недостатки.
Двигатель Шкода страдал рядом заболеваний, от которых не удавалось избавиться долгое время. В первую очередь, это касается цепного привода ГРМ. Слишком большой свободный ход штока натяжителя допускал проскакивание цепи на несколько зубьев. Это происходило во время запуска, пока не хватало давления для нормальной работы натяжителя, или во время стоянки с включенной передачей на склоне без ручника – так называемый «обратный перескок».
Проблема безуспешно решалась бесчисленное количество раз, пока в процессе модернизации под стандарты Евро-5, двигатель не получил новый тип цепи и натяжителя. Дефекты ГРМ – не единственные неисправности. Первые экземпляры страдали от перегрева катализатора и сбоев в работе клапана системы рециркуляции отработавших газов EGR (12-клапанная версия до 2006 года).
Низкий срок службы имеют катушки зажигания. Длинные поездки по скоростным автомагистралям (двигатель не предназначен для этих целей) приводят к перегреву масла, избыточному отложению нагара и образованию шлама. В результате сдаются гидрокомпенсаторы, и прогорают клапана.

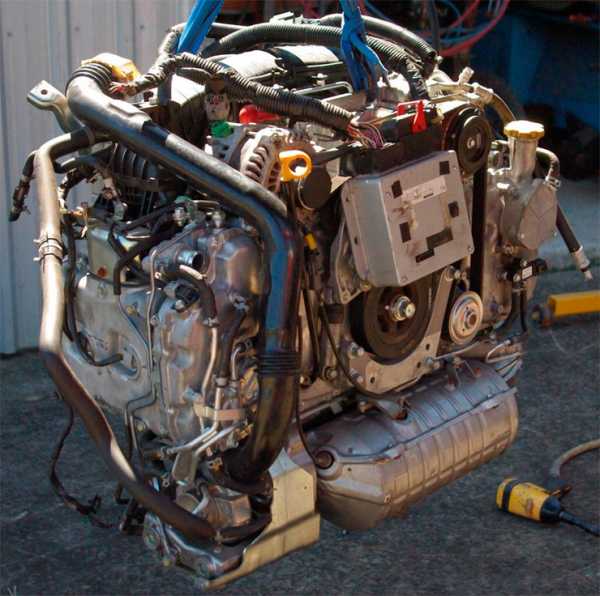

Обозначение: ЕЕ20.
Производство: с 2007 года до сегодняшнего дня (проблемы до 2010 года).
Применение: Subaru Forester 2.0D, Subaru Impreza 2.0D, Subaru Legacy/Outback 2.0D.
Недостатки.
Уникальный оппозитный дизель хорошо до тех пор, пока работает и не требует ремонта. До 2010 года первые версии Евро-4 имели очень много детских болезней.
Часто возникали проблемы с форсунками, быстро и капитально забивался сажевый фильтр. Из-за банальной технологической ошибки мог заклинить двигатель – при сборке на один из подшипников случайно попадал герметик.
Обслуживание и ремонт усугубляются дорогими запасными частями, аналогов которым практически нет, и нестандартной конструкцией. Если 2-литровый оппозитный дизель Субару очень вам необходимо, то лучше обратить внимание на автомобили, собранные после 2010 года с агрегатом, соответствующим нормам выбросов Евро-5.
Обозначение: 2AD-FHV, 2AD-FTV.
Производство: с 2005 года по настоящее время, проблемы до 2009 года.
Применение: (до 2009 года) Toyota Avensis 2.2 D4-D/ D-CAT, Toyota Corolla Verso 2.2 D4-D, Toyota Auris 2.2 D-CAT, Toyota RAV4 2.2 D4-D/D-CAT, Lexus IS 220d.
Недостатки.
В свое время дизель 2.2 D-CAT с отдачей в 177 л.с. и 400 Нм крутящего момента был самым мощным в своем классе. Он оснащен революционной, на тот момент, системой очистки выхлопных газов, объединенной с фильтром DPF и катализатором SCR, снижающим выбросы оксида азота.
Мотор сначала обращал на себя внимания излишней задымленностью при регенерации, затем слишком частыми отказами форсунок и клапана EGR. Вскоре начали возникать пробои прокладки под головкой блока. Простой замены недостаточно, необходима шлифовка поверхностей из-за деформации. При повторном пробое прокладки ремонт практически невозможен – необходима замена двигателя. Эта проблема затрагивает не только 2.2 D-CAT, но также и менее мощный 2.2 D4-D, производимый в тоже время (2005-2009 гг.).
Обозначение: BKP, BMR, BRD, BMN.
Производство: 2004-2008.
Применение: Audi A3 2.0 TDI/170 л.с., Audi A4 B7 2.0 TDI/170 л.с., Seat Altea/Leon/Toledo 2.0 TDI/170 л.с., Škoda Octavia RS TDI (до 2008 г), Volkswagen Golf/Jetta 2.0 TDI-PD/170 л.с., Volkswagen Passat 2.0 TDI-PD/140 и 170 л.с., Volkswagen Touran 2.0 TDI-PD/170 л.с..
Недостатки.
16-клапанный TDI-PD оснащался ненадежными форсунками. При выходе из строя одной из них модуль управления системой впрыска мог полностью отключить всю систему впрыска, даже не смотря на то, что оставшиеся три форсунки полностью исправны. Также существует риск износа балансирного вала из-за недостатка смазки (для VW Passat и Audi) в результате неисправности привода масляного насоса. Еще одна серьезная проблема – появление трещин в головке блока.
Обозначение: AFB, AKN, AYM, BCZ, BDG, BFC, AKE, BAU, BDH.
Производство: 1997-2005.
Применение: Audi A4 2.5 TDI, Audi A6 (в т.ч. Allroad) 2.5 TDI, Audi A8 2.5 TDI, Škoda Superb 2.5 V6 TDI, Volkswagen Passat 2.5 V6 TDI.
Недостатки.
В свое время это был очень популярный мотор. Главный его недостаток – ненадежный ТНВД Bosch VP44 и преждевременный износ «головки». Это результат конструктивных ошибок и слишком большого интервала между заменами масла.
Для ремонта потребуется не только замена распредвалов с рокерами и гидрокомпенсаторами, но и масляного насоса. В итоге для ремонта может потребоваться почти 2 000 долларов.
Подержанный Audi с шестицилиндровым 2.5 TDI в сочетании с недолговечным вариатором Multitronic – одно из худших решений.
Обозначение: AXD, BNZ, AXE, BPC, BAC, BPE, BLJ.
Производство: 2003-2009.
Применение: Volkswagen Multivan/Transporter T5 2.5 TDI, VW Touareg 2.5 TDI.
Недостатки.
Это силовой агрегат с алюминиевым блоком, насос-форсунками и специфической помпой, склонной к пропуску антифриза в моторное масло. Стенки цилиндров имеют нежное покрытие, которое со временем осыпается, и двигатель теряет компрессию. Неординарная система питания форсунок топливом через каналы в головке блока цилиндров, имеет склонность к утечкам солярки в масло.
Обозначение: AJS, AYH, BWF, BLE, CBWA.
Производство: 2002-2009 гг. (Phaeton до 2006 г.).
Применение: Volkswagen Phaeton V10 TDI, Volkswagen Touareg V10 TDI, Volkswagen Touareg R50.
Недостатки.
Это один из крупнейших и мощнейших дизельных моторов, наряду с 12-цилиндровым 6.0 TDI Audi Q7, когда-либо использовавшихся в легковом автомобиле. Он построен путем «соединения» двух 2.5 TD. Силовой агрегат характеризуется чрезвычайно дорогим обслуживанием и сложной конструкцией. Он даже имеет два блока управления двигателем.
Жизнь мотора может прекратиться после попадания охлаждающей жидкости в цилиндры через насосы системы охлаждения. Из-за плохого теплового баланса нередко встречается перегрев задних цилиндров, порой заканчивающийся трещинами в обеих головках. Как и в 2.5 TD, могут осыпаться стенки цилиндров.
Кроме того, огромный крутящий момент очень быстро приканчивает 6-ступенчатую автоматическую коробку передач.
Обозначение: CBZB, CBZA.
Производство: с 2009 года (проблемы до июня 2011).
Применение: Audi A1, Audi A3, Seat Altea, Seat Leon 1P, Seat Ibiza, Seat Leon II, Seat Leon III, Škoda Fabia II, Octavia II, Škoda Roomster, Škoda Yeti, VW Golf/Golf Plus, VW Caddy, VW Jetta, VW Polo V, VW Touran.
Недостатки.
Все четырехцилиндровые моторы TSI концерна VW Group имеют проблемы с цепью ГРМ. Не стал исключением и 1.2 TSI. Всего лишь за два года его производства «цепная чума» успела поразить огромное количество массовых автомобилей концерна.
Помимо ненадежно цепного привода ГРМ, сам двигатель страдал рядом детских заболеваний. Кардинальные изменения произошли с выходом моделей 2012 года, которые получили более выносливый цепной привод ГРМ. Позже его сменил 1.2 TSI серии EA211 с ременным приводом ГРМ.
К сожалению, двигатели первых лет выпуска, даже, несмотря на усиление цепи, по-прежнему обречены. Благо стоимость ремонта не высока – при своевременном обнаружении дефекта.
vvm-auto.ru

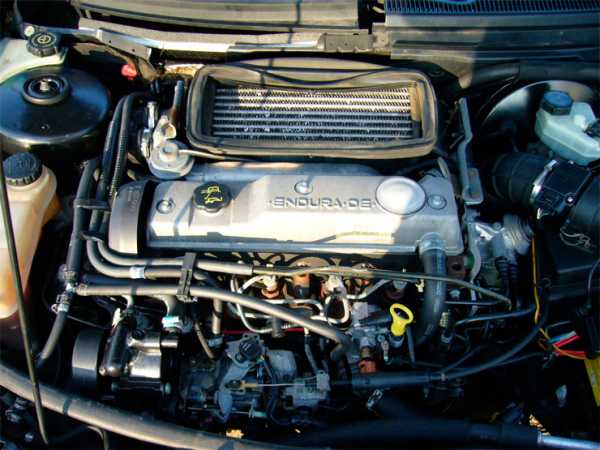

Двигатель RFN вид на мотор сверху
Внимание! Используйте безопасные и легальные платежные системы, созданные специально для оплаты онлайн покупок!
Четырехцилиндровый двигатель внутреннего сгорания. Мощность двигателя составляет от 88 л.с. до 90 л.с. при объеме двигателя 1753 куб. см. (1.8 литра)
Технические характеристики (подробнее) | |
---|---|
Производитель | Ford |
Код двигателя | RFN |
Мощность | 65 кВт / 88 л.с. |
Цилиндров | 4 штук |
Клапанов | 8 штук |
Степень сжатия | 21.5 к 1 |
Крутящий момент | 180 Нм при 2200 RPM (об/мин) |
Двигатель RFN вид на мотор сверху
Двигатель RFN фотография площадки с номером
Качество: 5 из 5
Продан в Санкт-Петербург Север Вес 142 кг купил(а) Галина Владимировна
Качество: 5 из 5
Продан в Москва Вес 143 кг купил(а) Алексей Вячеславович
Качество: 5 из 5
Продан в Калуга Вес 189 кг купил(а) Антон Анатольевич
www.dvigateli.ru
ro-tv.com
1. Поднимите автомобиль и установите его на опорные стойки.
2. Mondeo: слейте охлаждающую жидкость.
3. Снимите:
□ Правое переднее колесо.
□ Нижнюю внутреннюю панель правого крыла.
□ Нижнюю защиту двигателя.
□ Ремни привода навесных агрегатов и натяжитель.
□ Крышку генератора (Mondeo).
□ Генератор (Fiesta).
□ Шкив насоса гидроусилителя руля.
4. Подведите под двигатель временную опору.
5. Снимите:
□ Правую опору двигателя.
□ Кронштейн правой опоры двигателя.
□ Реактивную тягу двигателя.
□ Расширительный бачок (Mondeo).
6. Mondeo: отсоедините шланг от водяного насоса
7. Снимите:
□ Крышки (1) и (2) ремня привода ГРМ.
□ Крышку головки блока цилиндров.
8. Проверните коленчатый вал до установки прорези (3) на зубчатом шкиве ТНВД в положение «11 часов».
9. Выверните из блока цилиндров заглушку и заведите на ее место палец (4).
10. Доверните вал двигателя до касания противовесом коленчатого вала пальца (4).
11. Удерживая ключом №15-030-А распределительный вал, ослабьте болт (10) крепления зубчатого шкива.
12. Заведите в прорезь торца распределительного вала установочную планку (5).
13. В отверстие (6) зубчатого шкива ТНВД установите палец №23-029 (ТНВД Bosch, модели баз наддува) или сверло диаметром 6 мм (ТНВД Lucas, модели с наддувом).
14. Ослабьте болт (7) натяжителя.
15. Отведите натяжитель от ремня (поворот против часовой стрелки).
16. Снимите и выбросите ремень привода ГРМ. Примечание независимо от пробега повторная ус тановка ремня не допускается,
Ремень привода ГРМ
Примечание: обратитесь к дилерам FORD за модифицированной нижней крышкой ремня во избежание возможного попадания грязи в зону работы ремня.
1. Проверьте состояние роликов (13) и (14) натяжителей, замените при необходимости.
2. Прокрутите оба ролика на подшипниках При наличии ненормального шума и неровного вращения — замените подшипник.
3. Проверьте правильность установки планки (5).
4. Проверьте правильность установки пальца (6).
5. Проверьте установку коленчатого вала по пальцу (4).
6. Сбейте зубчатый шкив с распределительного вала, установив бородок в отверстие в задней крышке ремня.
Примечание: если в задней крышке ремня отсутствует отверстие, то заведите отвертку между задней крышкой и зубчатым шкивом и осторожно сбейте заднюю крышку молотком.
7. Наденьте ремень по меткам направления вращения без слабины в ведущей ветви.
8. Поверните кулачок (9) натяжителя в положение «9 часов», установив шестигранник в отверстие (8). Затяните болт натяжителя.
9. Удерживая распределительный вал ключом №15-030-А, затяните болт (10) зубчатого шкива.
10. Удалите:
□ Установочную планку (5).
□ Пальцы (4) и (6).
11. Проверните коленчатый вал на шесть оборотов до положения метки (3) ТНВД в позицию «11 часов».
12. Установите палец (4).
13. Доверните коленчатый вал до касания противовесом пальца (4).
14. Ослабьте болт (10) зубчатого шкива распределительного вала.
15. Заведите в прорезь торца распределительного вала установочную планку (5).
16. В отверстие (6) зубчатого шкива ТНВД установите соответствующий палец.
17. Сбейте зубчатый шкив с распределительного вала, установив бородок в отверстие в задней крышке ремня.
Примечание: если в задней крышке ремня отсутствует отверстие, то заведите отвертку между задней крышкой и зубчатым шкивом и осторожно сбейте заднюю крышку молотком.
18. Ослабьте (7) натяжителя.
19. Поворотом кулачка (9) по часовой стрелке, натяните ремень до совмещения меток (15) натяжителя (14).
20. Затяните болт (7) моментом 45 Н-м.
21. Удерживая распределительный вал, затяните болт (10) моментом 35 Н-м.
22. Удалите пальцы (4), (6) и планку (5).
23. Проверните коленчатый вал на четыре оборота до положения метки (3) в позиции «11 часов».
24. Заверните палец (4) в блок цилиндров.
25. Доверните вал двигателя до касания противовесом коленчатого вала пальца (4).
26. Проверьте возможность установки планки (5).
27. Проверьте возможность установки пальца (6).
28. Если приспособления установить не удается — повторите операции п.п. 10-27.
29. Убедитесь в том, что метки (15) натяжителя (14) разошлась не более, чем на 3 мм.
30. Установите демонтированные детали в порядке, обратном снятию.
31. Mondeo: Заполните систему охлаждения.
Ремень привода ТНВД
2. Установите в зубчатый шкив ТНВД палец (6).
3. Ослабьте болт (11) натяжителя. Отодвиньте натяжи-тель от ремня и слегка затяните болт.
4. Снимите ремень привода ТНВД.
5. Ослабьте болты (12) венца зубчатого шкива.
Ремень привода ТНВД
2. Наденьте ремень без слабины в ведущей ветви по меткам направления вращения,
3. Ослабьте болт (11) натяжителя, натяните ремень и затяните болт моментом 45 Н-м.
4. Убедитесь в том. что болты (12) не касаются стенок овальных прорезей, затяните болты.
5. Установите ремень привода ГРМ, как описано выше.
www.info-myauto.ru
Метки ГРМ Citroen C5 2.0l
Z6316 ДВС (Двигатель) Citroen C5 2.0i RFN EW10
Замена ремня ГРМ мотор 2.0 RFN PSA Citroen Peugeot
Тест инжекторов двигателя RFN
Отгрузка бу двигателя RFN на Citroen C5
метки грм ew10j4 ew7j4 replacement belt
Не кузовной ремонт. Замена ГРМ, двигатель Ситроен 2.0.
Citroen C5 2.0 hdi грм
Запуск после очистки впускного коллектора RFJ EW10A Ситроен ц5 2.0 бензин
Проверка двигателя 6FZ Ситроен C5 2003
Также смотрите:
citroen54.ru
