Регулировка противотуманных фар: правила, нормы и требования

Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.

Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало…

Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.

Какими законодательными документами оговорены правила установки и регулировки противотуманных фар?

• ПДД;
• ГОСТ 8769-75;
• А также правила ЕЭК ООН.

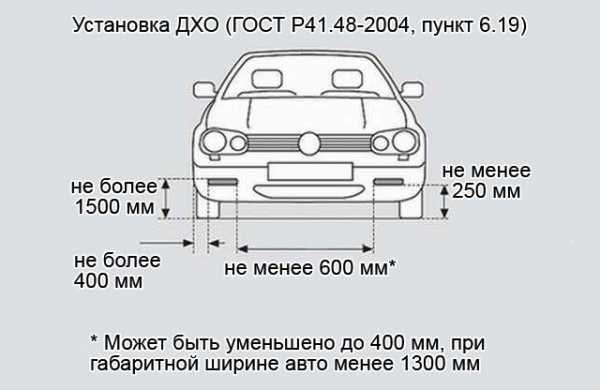

В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.

Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:

• Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
• Горизонтальный угол рассеивания должен быть не больше 70°.

Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.

Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.

Главная цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.

Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.

1. Первым делом необходимо найти ровную поверхность.
2. Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
3. Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
4. Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.

Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.

Как отрегулировать ПТФ — основные моменты

Первым делом следует нанести разметку на ровной вертикальной поверхности, это может быть стена, для этого понадобится мел и рулетка.

Разметка представляет собой:

1. Вертикальную линию, которая соответствует центральной оси машины;
2. Две параллельные линии, которые проходят через центр туманок;

После рисуем две горизонтальные линии. Верхняя — представляет собой величину между центрами противотуманок и дорожным покрытием. Нижняя, в свою очередь, зависит от того сколько метров до машины, а также на какой высоте находится верхняя линия. Для примера, если к машине 10 метров, а верхняя линия находится на высоте 25-50 см, то нижняя линия будет находиться на высоте 10 см.

Далее следует включить ПТФ и убедиться в правильности их регулировки. Берем кусок плотного материала и закрываем одну противотуманную фару. Сверяем точность настройки и оцениваем отклонения, если они имеются. При необходимости производится настройка противотуманных фар при помощи регулировочных винтов. Эти винты будут у каждого свои, в зависимости от марки и модели авто. Регулировка длится до тех пор, пока световой луч не будет соответствовать контрольным точкам. После настройки по-отдельности сверяются обе туманки одновременно. Если все совпадает, регулировка ПТФ может считаться завершенной.

Нередко регулировка ПТФ своими руками не дает нужного результата и эффективность противотуманных фар по-прежнему не устраивает владельца. В таком случае следует обратиться к опытным специалистам, которые используя спецоборудование (реглоскоп), выполнят регулировку противотуманок быстро и правильно. Также случается, что качество света не устраивает, в таком случае следует убедиться в том, что в противотуманных фарах установлены правильные лампочки. Кстати, ксенон в ПТФ в условиях тумана вряд ли вас спасет, т. к. именно желтый свет эффективно проникает сквозь пелену тумана, дождя и снега. Ксенон в туманках в большинстве случаев носит скорее декоративный эффект.

На этом у меня все. Надеюсь статья была вам полезной. Пишите в комментариях как по-вашему нужно правильно регулировать ПТФ, а также как часто вам приходится использовать противотуманные фонари. Также буду признателен за репост данной статьи в социальные сети, поделитесь хорошей информацией с близкими и пусть хорошие люди читают хорошие статьи!

farainfo.ru

farainfo.ru

Регулировка противотуманных фар на ВАЗ-2114: фото и видео

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

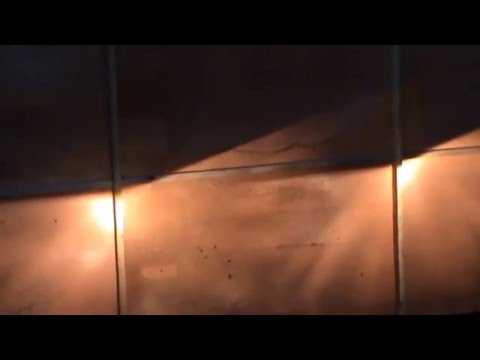

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

   Так выглядит схема подключения.

3. Осмотрите надежность крепежа ПТФ, фиксирующие болты должны быть зафиксированы максимально крепко.
4. Давление в шинах – это также не маловажный аспект при подготовке в регулировке фар. Давление везде должно иметь одинаковые значения, для того, чтобы автомобиль находился, ровно на поверхности.
5. Перед началом регулировки, необходимо найти ровную площадку, которая граничит с ровной стеной или забором около неё.
6. После чего отмеряете расстояние от земли до ПТФ и получившееся значение отмечаем на стене, ввиду горизонтальной полосы.
7. Далее, машина отгоняется на расстояние около 5-ти метров от стены и подготовительные работы на этом можно считать оконченными.

   Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
3. Так выглядит примерная схема регулировки ПТФ.

   Наглядная схема регулировки ПТФ на ВАЗ-2114

4. Когда вы выставили это расстояние, можно начинать регулировать высоту света ПТФ. И снова, эти работы необходимо производить индивидуально с каждой фарой, так как световой пучок должен находиться ровно по отношению к расположению световых элементов. Подобная регулировка проводится через специальный винт, который находится сбоку, внутри корпуса ПТФ.

   Местоположение такого болта обозначено стрелкой.

5. По окончании проведения подобных работ, вы получите свет противотуманных фар, который соответствует всем нормам и стандартам, обеспечивающий наилучшую видимость в самых плохих условия и при этом, не ослепляя водителей встречных автомобилей.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

• Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
• Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.

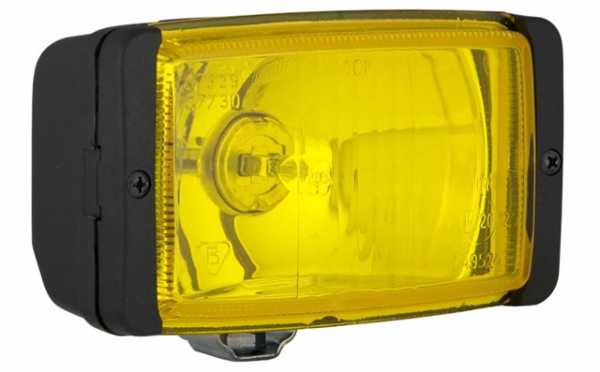

• При выборе фары обращайте внимание на светорассеиватель, который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
• Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
• Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

carfrance.ru

Регулировка противотуманных фар своими руками

В условиях тумана или просто плохой видимости противотуманные фары играют важную роль в безопасности движения. Но чтобы от них действительно была польза, необходимо правильно их настроить. Поэтому предлагаем ознакомиться с основным «премудростями» этой операции, которые позволят вам правильно справиться с этой задачей в домашних условиях.

1 Предназначение ПТФ – световой помощник для низких скоростей

Противотуманные фары (сокращенно ПТФ) обеспечивают широкий неизменный луч света, который помогает улучшить видимость дороги в плохих погодных условиях. Главный секрет их эффективности кроется в том, что они располагаются ниже фар ближнего света, т.е. ближе к дороге, в результате чего свет не отражается в глаза водителю. Важное требование к ПТФ – острый срез в верхней части, что также предотвращает появление бликов. Кроме того, их особенностью является желтый или белый цвет – этот спектр обладает хорошей проникающей способностью, что важно при движении в тумане.

В продаже можно встретить противотуманки с синим оттенком светового пучка. Но приобретать их мы не рекомендуем, так как синий свет поглощается туманом, т.е. обладает меньшей проникающей способностью, чем желтый. А для ПТФ, в отличие от фар головного освещения, важна не мощность светового потока, а именно проникающая способность, чтобы осветить площадку перед автомобилем в условиях плохой видимости.

Отсюда можно сделать вывод, что использование противотуманок позволяет улучшить видимость дороги на низких скоростях. Эти приборы освещения включают не только во время тумана, но и во время дождя, снега и т.д. В таких ситуациях фонари можно использовать вместо ближнего света, который вызывает блики, т.е. отражение света в глаза водителю. Кроме того, противотуманки рекомендуется включать в условиях ограниченной видимости – это горные серпантины, дороги с крутыми поворотами и т.д.

2 Правильное расположение фар как залог эффективности их работы

На эффективность противотуманных фар влияет не только настройка, но и установка. Если противотуманные фары установлены неправильно, то никакая настройка не поможет сделать их эффективными в условиях плохой видимости. Поэтому, прежде всего, рассмотрим основные моменты, которые необходимо учитывать при монтаже этих приборов освещения:

• противотуманки должны располагаться ниже фар головного освещения. Оптимальное расстояние от дороги – 25-30 см;
• расстояние от вешнего габарита автомобиля до противотуманного фонаря не должно превышать 40 см;
• противотуманки должны располагаться ближе друг к другу, чем лампы головного освещения. Как правило, их устанавливают на расстоянии от полуметра до 65 см друг от друга. В результате границы светового потолка ПТФ должны находиться в центре светового пучка фар ближнего света;
• световой пучок ПТФ должен быть направлен вниз, т.е. на дорогу;
• угол рассеивания не должен превышать 70 градусов, но в то же время световой пучок должен быть достаточно широким.

Если фонари установлены правильно, можно приступать к их регулировке.

3 Находим площадку и подготавливаем авто

Для начала нужно подыскать подходящую площадку для настройки противотуманок.  Для этого нам понадобится экран, в качестве которого подойдет белая стена, на которой вы сможете начертить регулировочную разметку. Перед стеной должно быть хотя бы метров 10 свободного пространства. Причем площадка должна быть ровной. Когда вы найдете подходящую площадку, нужно дождаться темного времени суток.

Что касается подготовки автомобиля, то нужно заполнить бак бензином хотя бы на половину и загрузить багажник. Вес груза должен составить 60-70 кг. Также обязательно проверьте давление в шинах и, при необходимости, подкачайте колеса. Нельзя недооценивать влияние давления в шинах на положение фар относительно дороги.

Кроме того, на переднее сиденье должен сесть пассажир примерно такой же комплекции, как и водитель. Дело в том, что правильно настроить ПТФ можно только на снаряженном автомобиле. Если автомобиль не загрузить, то, как только вы и пассажиры сядете в него, настройки собьются, потому как сильно изменится положение фонарей относительно дороги.

Прежде чем приступать к настройке противотуманных фар, их необходимо тщательно вымыть и высушить.

4 Настройка – рисуем разметку и крутим винты

К направлению светового пучка противотуманных фар имеется три основных требования:

• отсутствие бликов, т.е. лучей, которые возвращаются в глаза водителю;
• отсутствие лучей, которые могут попасть в глаза водителям встречного транспорта;
• кучность – фары должны освещать участок перед автомобилем, а не пространство вокруг него.

Чтобы настройка соответствовала этим требованиям, на экране (стене) начертите настроечную разметку. Для этого вначале измерьте расстояние от дороги до фонарей, после чего на таком же расстоянии от земли прочертите горизонтальную линию на экране. Затем поставьте авто на расстоянии 5 м от экрана, включите фары и отметьте на экране центры пучков, а также их границы. После этого выключите противотуманки. Верхняя граница светового потока противотуманных фар должна иметь четкое очертание. Размытая граница свидетельствует о проблемах с противотуманными фарами.

Теперь посмотрите на отметки на экране. Верхняя граница должна располагаться сантиметров на 5-10 ниже границы высоты ПТФ, но не больше. Т.е. если фонари располагаются на высоте 30 см от дороги, то верхняя граница света на экране должна находиться на высоте 20 см. Расстояние между центрами должно составлять около 1200 мм. Причем пучки должны быть направлены строго вдоль продольной оси автомобиля. Чтобы не было смещения, начертите на экране вертикальную линию по центру автомобиля – расстояние от этой оси до центра левого и правого светового пучка должно быть одинаковым.

Если имеются отклонения от нормы, воспользуйтесь крестовой отверткой и повращайте своими руками настроечные винты так, чтобы световой поток соответствовал приведенным выше требованиям. Расположение регулировочных винтов зависит от их модели, но, как правило, найти их не составляет труда. Надо сказать, что регулировка противотуманных фар обычно осуществляется только по высоте, так как в горизонтальной плоскости они настраиваются еще в процессе установки.

Имейте в виду, что идеальной точности настройки в домашних или дорожных условиях добиться невозможно. Поэтому прибегать к ней следует лишь в тех случаях, когда нет возможности заехать на СТО. В остальных ситуациях лучше все же доверить работу специалистам, которые используют для этих целей специальный прибор – так называемый реглоскоп. Он представляет собой оптический измерительный прибор. Благодаря ему, можно точно определить направление светового потока.

Настройку противотуманных фар рекомендуется производить каждые 20 тыс. км пробега. Вот, собственно, и все важные нюансы настройки противотуманных фар. Не забывайте, что от этой процедуры зависит ваша безопасность, а также безопасность других участников движения. Поэтому пренебрегать ею не стоит.

tuningkod.ru

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

• При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
• При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
• В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
• В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
• При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
• После выполнения работ, связанных с изменением жесткости подвески.
• При замене дисков или резины на аналогичные изделия с другими диаметрами.
• При подготовке к прохождению регламентного ТО.
• Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

1. Разницу в объемах шин.
2. Состояние пружин, находящихся в подвеске.
3. Полное распределение всевозможных нагрузок.
4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

видео-инструкция как отрегулировать своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Когда встречные водители постоянно мигают вам, сигнализируя, что вы их «слепите», то наверняка все дело в разрегулированных фарах, которые даже в режиме ближнего света создают неудобства участникам движения.

Чтобы вернуть им заводские настройки, необходимо посетить СТО, где с помощью стенда и специального оборудования отрегулируют их световой поток. Но если речь заходит о том, как отрегулировать противотуманные фары ВАЗ 2110 или любой другой модели АвтоВАЗа, то вопрос приобретает намного больший смысл.

Свет фар не должен слепить встречных водителей

Обратите внимание!
Их предназначение заключается в улучшении видимости в тяжелых дорожных условиях. Т.е. в ситуациях, когда движение с обычным освещением невозможно.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

• Это мельчайшие частицы влаги, которые находятся в воздухе;
• Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены;
• Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя.

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!
Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.
Это запрещено действующим ГОСТ 8769-75.
А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.
Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

1. Луч противотуманных фар по верхней кромке имеет четкую границу:
2. Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Особенность работы ПТФ – черкая верхняя граница

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

1. Создавать достаточную для движения видимость дорожной обстановки;
2. И освещать обочину справа от автомобиля по ходу движения.

И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Самостоятельная регулировка

Разобравш

avtoelektrik-info.ru

Регулировка фар своими руками | avtobrands.ru

На современных автомобилях устанавливаются различные световые приборы – галогеновые и светодиодные лампы, ксенон.

После замены ламп или фар необходимо отрегулировать направление света, фары могут светить неправильно. Регулировка фар своими руками – работа в целом несложная, но чтобы ее произвести, необходимо выполнять определенные правила. Как правильно отрегулировать фары самостоятельно, будет рассмотрено в этой статье.

Регулировка света фар своими руками

Регулировка приборов переднего освещения автомобиля рекомендуется производить ежегодно, также регулировать фары следует в том случае, если:

• на автомашине устанавливается новая передняя оптика;
• ставятся колеса другого радиуса;
• произошла небольшая авария;
• выполнен ремонт передней подвески.

Существует несколько вариантов регулирования передней оптики, работу можно выполнить:

• в условиях автосервиса на специальном стенде;
• самостоятельно, используя ровную площадку и стену здания с гладкой ровной поверхностью.

Регулировку света фар своими руками производят как на стенде, так и без использования специального оборудования, рассмотрим второй вариант, он постоянно используется автолюбителями.

Для примера возьмем регулировку головного света на автомобиле Форд Фьюжен. Работу на улице удобно проводить в темное время суток, в первую очередь выбираем по возможности ровную площадку и находим такое место, где рядом есть белая ровная стена:

• подъезжаем близко к стене, цветным мелом отмечаем центр авто, делаем отметку центра каждой фары;
• отъезжаем от стены на расстоянии 5 метров;
• дальше нам понадобится лазерный уровень, устанавливаем его рядом с задним колесом – его луч направляем так, чтобы он проходил вдоль переднего колеса, по его самому низу;



• дальше лучше проходит на стену, на ней видна лазерная точка;
• точка от лазера на стене будет являться уровнем по одной фаре (в данном случае, по правой стороне), точно также устанавливаем уровень по левой фаре;
• установка точек нужна для правильного выставления уровня – площадка и стена могут быть неровными;
• берем измерительный инструмент (рулетку), измеряем расстояние от земли до центра фары (места, где стоит лампа). Для Ford Fusion высота получается приблизительно 0,7 м;
• в районе точек, полученных лазером, отмеряем на стене расстояние от земли вверх на 0,7 м с каждой стороны;
• проводим три линии – две вертикальных (по точкам лазера) и одну горизонтальную (на высоте 70 см), затем еще одну горизонтальную полосу на 5 см ниже.

Зачем нужна вторая горизонтальная линия? На автомобиле Форд Фьюжен угол падения ближнего света фар равен одному проценту. Если автомобиль отъезжает на 1 метр от стены, то фары наклоняются вниз на 1 см, соответственно, на расстоянии 5 м – на 5 см. Допустим, если бы машина находилась от стены на расстоянии 7 м, тогда бы фары должны быть опущены на 7 см от горизонтального уровня. На каждой модели авто есть свой угол падения ближнего света, в передней части автомобиля под капотом обязательно имеется наклейка, или есть обозначение.

На отрегулированной оптике свет от фар идет по нижней линии, преломление света под углом вверх на каждой фаре должно находиться в точке пересечения нижней горизонтальной линии с вертикальной.

Правильно отрегулированная фара должна светить так, как это показано на рисунке снизу, здесь преломление света начинается именно в точке пересечения, но свет в данном случае можно приподнять чуть выше.

Для регулировки фар на Ford Fusion используем отвертку или вороток с головкой с на 13 миллиметров. Регулируется свет двумя гайками, которые расположены сверху оптики:

• одна из них – ближе к переднему крылу;
• другая гайка – почти по центру фары.

Гайка, находящаяся по центру оптики, регулирует высоту освещения, с помощью боковой регулировки (ближе к крылу) свет смещается правее или левее.

Прежде чем приступать к регулировке головного света, необходимо:

• установить одинаковое давление в шинах;
• несколько раз покачать переднюю часть автомобиля вверх и вниз, чтобы подвеска приняла свое нормальное положение;
• переключить электрокорректор на положение «0» (правый рычажок на рисунке снизу).

На канале YouTube выложены различные видео, в них подробно рассмотрены вопросы регулирования головного света с наглядными примерами.

Для чего производится регулировка фар

Не все автомобилисты не следят за регулировкой фар, этим они наносят вред не только себе, но и другим участникам движения на дороге. Высоко отрегулированные фары:

• практически не освещают дорогу – они направлены не на дорожное полотно, а в пространство, свет уходит вверх;
• ослепляют водителей встречных автомашин.

Если свет идет вниз под слишком большим углом, видимость дистанции будет сокращаться, и на большой скорости водитель может не успеть заметить встречное препятствие. В том случае, когда свет отрегулирован строго параллельно дороге, он рассеивается, не попадая на дорожное покрытие, и водитель едет практически на ощупь. Когда дорога впереди плохо освещена, на ней не видны неровности, ухабы и кочки.

Как отрегулировать противотуманные фары на авто ВАЗ 2110

Противотуманные фары (ПТФ) помогают достаточно комфортно передвигаться на темных трассах, в условиях густого тумана или сильного дождя. Чтобы противотуманки эффективно освещали дорогу, их необходимо правильно отрегулировать. На автомобиле ВАЗ 2110 регулировку производим следующим образом:

• корректор фар устанавливаем в нулевое положение;
• размещаем машину на ровной площадке, на расстоянии 5 метров от стены;
• на стене отмечаем горизонтальную линию, которая находятся на одном уровне с противотуманками на автомобиле;
• с помощью лазера на стене отмечаем центр каждый фары;
• так как угол наклона подъема у ПТФ должен быть меньше в 2 раза, чем у ближнего света, вторая горизонтальная полоса чертится на 2-3 см ниже (угол наклона фар ВАЗ 2110 – 1,3%), а не на 5 или 6 см;
• регулировку проводим по каждой ПТФ, в этот момент закрыв вторую фару, чтобы ее свет не мешал настройке;
• каждую фару настраиваем в первую очередь по центру, а затем уже по высоте.

Так же как и при настройке ближнего света, здесь важно установить одинаковое давление в шинах, в идеальном варианте можно посадить за руль человека, чтобы создать такую же нагрузку, какая будет при движении авто.

В инструкции, которая прилагается к фарам автомобиля ВАЗ 2110, рекомендуется устанавливать ПТФ на расстоянии 30 сантиметров от земли, при настройке высоты света в 5 метрах от стены полоса для регулирования противотуманок проходит на уровне 29 см.

Промышленностью выпускаются противотуманные фары, устанавливающиеся не только на ВА3 2110-2112, но и на Лада Приора. Одинаковую конструкцию имеют противотуманки Лада Гранта, Калина-2, Lada Ларгус, Datsun Mi-Do и On-Do, основные производители вазовской оптики – «АвтоСвет» (Киржач), Bosch.

Что нужно знать о регулировке передних фар

1. На многих автомобилях в лампах совмещен дальний и ближний свет, и настройка выполняется по ближнему свету. Существует оптика, где ближний и дальний свет разделен, для каждого варианта регулировку необходимо производить раздельно.
2. Прежде чем приступить к регулировочным работам, фары следует вымыть, проверить целостность их крепежей.
3. Наиболее точно производится регулировка головного света на автомобиле, у которого в полностью исправном состоянии находится передняя подвеска, наполовину заправлен топливный бак, правильно накачаны шины.
4. Многие противотуманные фары круглой или прямоугольной формы имеют симметричные крепежи, они устанавливаются в двух положениях. Если ПТФ установить задом наперед (вверх ногами), отрегулировать их не удастся.
5. Если отрегулировать свет фар самостоятельно не получается, следует обратиться на станцию техобслуживания к специалистам. В любом случае на специальном оборудовании настройка света фар будет точнее, чем при выполнении такой работы своими руками.
6. Для праворульных автомашин (японских, из Великобритании) схема настройки головного света отличается от настройки, применяемой для автомобилей с левым рулем.
7. В сети интернет и опубликованных видео имеются разные данные относительно уровня наклона фар по высоте при регулировке, но свет должен быть направлен не параллельно и не выше уровня расположения самой оптики, еще нельзя направлять фары очень низко.

Регулировка фар своими руками: Видео

Статьи по теме:

avtobrands.ru

Как отрегулировать противотуманки

Предназначение противотуманных фар заключается в том, чтобы улучшить видимость во время плохих погодных условиях, например при дожде, метели и тумане.

Максимальная польза от них может быть получена, только после выполнения их правильной регулировки.

Для облегчения процесса регулировки необходимо осуществить правильную установку фар. Вы должны запомнить, что закрепление противотуманки надо осуществлять на высоте, составляющей примерно четверть метра от земной поверхности. Кроме того, вы должны следить, чтобы фары не выходили за габариты автомобиля больее, чем фары ближнего света. Наиболее оптимальное расстояние до корпуса транспортного средства должно составлять приблизительно сорок сантиметров.

После того как вы установите фары, вам надо обязательно позаботиться о регулировке горизонтальных и вертикальных углов противотуманных фар.

• При любом — даже незначительном отклонении будет происходить значительное снижение эффективности приборов. Чтобы выполнить регулировку, вам надо найти вертикальную стену или экран, к которому надо вплотную установить автомобиль. Воспользовавшись карандашом, произведите разметку на ней центра фар, затем проведите линию, на десять сантиметров ниже точек. После надо отогнать автомобиль на пять метров от стены, и включить противотуманные фары.
• Посмотрите внимательно на стену. Если все отрегулировано правильно, верхняя граница световых пятен должна соответствовать горизонтальной линии, проведенной вами. Также вам надо измерить расстояние между центральными частями пятен света. Наиболее оптимальным расстоянием между ними является величина равная примерно сто двадцать сантиметров.
• Если рядом нет вертикальной стены, вам надо попросить помощника чтобы он закрыл одну из фар с помощью куска картона, а другую наклонил вниз. Вы должны при этом отойти на расстояние примерно двадцать метров от машины. Оптимальным положением фар будет то, при котором обеспечивается максимальная освещенность места расположенного под вашими ногами. Аналогично осуществляется регулировка другой фары-противотуманки.

Вам надо обязательно выполнить проверку работоспособности противотуманных фар, установленных на авто.

Это лучше делать во время дождливого или сумеречного дня, выехав на дорогу и опробовав их в работе. Если имеются какие-либо дефекты или недостатки, вы можете посетить специализированный центр, в котором вам будет проведена компьютерная регулировка фар.

sovetyavto.ru
