Иммобилайзер штатный — как он устроен?

По статистическим данным можно утверждать, что в XXI веке практически не существует автомобиля, который не пользовался бы такой опцией как иммобилайзер, что в переводе предположительно означает «обездвиживатель». Такое «чудо электроники» предназначается для защиты автомобиля или другого транспортного средства от угона незамысловатым путём отключения систем или узлов автомобиля (чаще всего иммобилайзер производит блок запуска мотора). Как ни странно, но изобретатели подобных вспомогательных устройств принадлежат к ряду советских исконных автолюбителей.

Возможно, некоторые припоминают те времена (начало 80-ых годов), когда с целью обезопасить свое авто от угона, водители использовали секретную кнопку, которая монтировалась в транспорт. И не мудрено, ведь в эти годы всплески угонов в СССР наблюдались почти в каждом регионе и городе. А так как кроме амбарных замков, о других охранных технологиях люди в то время не имели никакого понятия, реакцией на устрашающие газетные сообщения об учащении угонов возникло желание автомобилистов самостоятельно защитить своих «железных рысаков». Так и возникла идея о блоке запуска мотора засекреченным выключателем. Для создания такого, владельцы авто проделывали разрыв одной из электрических цепей и вставляли туда секретную кнопку.

1. Из чего состоит штатный иммобилайзер?

В свою очередь, иммобилайзеры принято делить на две большие группы – штатные и дополнительные. Нас интересуют штатные иммобилайзеры, поэтому о них и пойдет дальше речь. Такая противоугонная система устанавливается в процессе сборки автомобиля, с которым она как бы «сродняется». Благодаря специальному программному обеспечению он способен ограничить всевозможный доступ к блоку управления автомобильным движком. Интересен тот факт, что система такого рода в некоторых странах Европы получила статус обязательной установки уже с 1998 года.

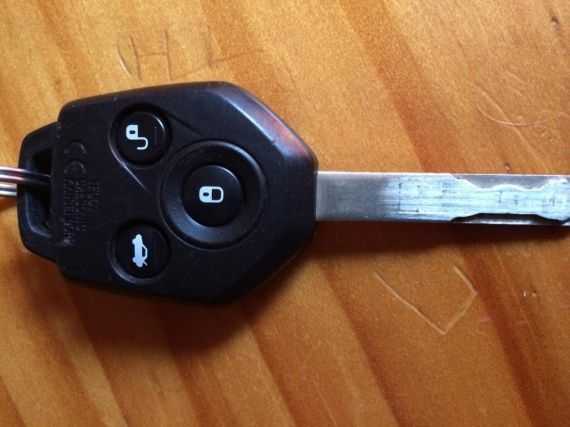

Чип-ключ зажигания, в отличии от других элементов, является беспроводным и представляет собой уникальную метку радиочастотной идентификации RFID (Radio Frequency Identification).

Что же можно сказать об антенне? Она, в свою очередь, гарантирует радиообмен чип-ключа с блоком управления иммобилайзера. К слову, производители иммобилайзеров пускают в ход несколько типов антенн. Самой общеустановленной и популярной является кольцевая антенна, которая обхватывает замок зажигания вокруг него самого. Теперешние иммобилайзеры дистанционного действия могут похвастаться использованием в своей конструкции нескольких антенн вместе.

Задача электронного блока управления иммобилайзера состоит в генерации сигналов для транспондера, приеме сигналов от антенны, а также трансформация сигналов в руководящие воздействия на блок управления двигателем.

2. Принцип работы штатного иммобилайзера

Иммобилайзер очень прост в использовании. Очень важно, чтобы включение и выключение иммобилайзера было доступно исключительно владельцу автомобиля. В основном, дабы не рассекретить устройство, на практике проводится эксплуатация электронного кодового ключа. Но есть и модели с мануальным набором кода, хотя попадаются они крайне редко. Итак, пережде преведения автомобиля в работоспособное состояние, водитель вставляет кодовый ключ в специальное гнездо и тем самым гарантирует считывание кода технологией иммобилайзера и выключение блокировочного действия. Также он может разместить электронную «метку» (чип) в диапазоне действия антенны системы иммобилайзера. Если вы все же пользуетесь системой с механическим набором, то для того чтобы выключить блокировочное устройство вам нужно ввести код, установленный обладателем авто.

Теперь давайте немного поговорим о паролях. С их помощью и осуществляется алгоритм управления иммобилайзером. В системе шифра можно выделить несколько типов паролей. Среди них: идентификационный пароль (ID code), переменный пароль (rolling code) и шифрованный пароль (crypto code). Простейшие базовые модели штатных иммобилайзеров обладают меткой, которая является носителем индивидуального числа, а именно вышеупомянутого идентификационного пароля. В таком случае блокировка автомобиля происходит за таким принципом: при включении зажигания уже знакомый блок управления иммобилайзера проводит активизацию транспондера, который, в свой черед, под таким воздействием генерирует сигнал, который подается в виде идентификационного кода.

Затем, антенна улавливает пароль в замке зажигания и перебрасывает его в блок управления иммобилайзером. Наконец, в дело вступает процессор блока управления, который проводит сопоставление поступившего пароля с зарегистрированным ранее. Запуск двигателя происходит только в том случае, когда оба пароля идентичны друг другу. В обратном случае блок управления иммобилайзера попросту запрещает старт автомобильного мотора.

На сегодня, известным является и новейшее поколение штатных иммобилайзеров, а именно системы с переменным паролем. Работают они по такой схеме: с момента включения зажигания происходят активизирующие действия на транспондер со стороны блока управления, в следствии чего, первый отсылает пароль имеющийся в памяти. К нему добавляется еще и идентификационный код метки.

Затем происходит улавливание кода антенной и передача его на блок управления иммобилайзера. Далее все происходит по стандартной системе: пароли сравниваются и если они идентичны друг другу, тогда происходит запуск двигателя. Но и это еще не все! После того, как транспондер передал пароль, в блоке управления иммобилайзером уже создается новый пароль, который, в свою очередь, передается обратно в транспондер. Сохраненный в памяти транспондера устарелый пароль меняется обновленным и, таким образом, транспондер готовится к очередному запуску двигателя. Подбор паролей реализуется по принципу псевдослучайной последовательности, который подразумевает произвольный выбор паролей из ряда возможных.

Но наиболее совершенной и надежной из всех противоугонных систем является система управления иммобилайзером, использующая шифрование паролей. Отличительной чертой такой системы является уникальный транспондер, который владеет встроенной функцией шифрования. Он имеет название «крипто-транспондер». Работает такая система следующим образом: в момент зажигания блок управления иммобилайзера проводит генерацию сообщения для транспондера (сообщением может быть какое-то псевдослучайное слово). Это сообщение, или слово проходит обработку с помощью ключа шифрования, имеющегося в памяти транспондера. В следствии такого преобразования мы получаем так называемую цифровую подпись, которая, в свою очередь, отправляется транспондером.

Таким образом, создается «плавающий эффект», так как, в соответствии с заложенным алгоритмом исходящее сообщение транспондера каждый раз выглядит по другому. Исходя из этого принципа, система и была названа иммобилайзером с «плавающим» кодом. Наравне с транспондером работает и блок управления иммобилайзера. Он проделывает аналогичные преобразования и получает образцовую цифровую подпись. Затем, образцовая цифровая подпись сравнивается с сообщением, полученным от транспондера. Как правило, происходит сравнение ключей «шифрования» транспондера и блока управления без их фактического предъявления (появления в радиоэфире). Этот нюанс значительно повышает безопасность системы.

Такое шифрование паролей предоставляет возможность использования транспондера на определенной дистанции, например, при открытии дверей автомобиля. Так, как транспондер обеспечивает себе длительную работоспособность с помощью собственного источника питания, то возможно использование ключа в радиусе нескольких десятков метров.

А сегодня, прогресс не стоит на месте и исследователи уже успели разработать новейшую технологию дистанционного управления иммобилайзером, которая получила название системы интеллектуального доступа и запуска без ключа. Она уникальна тем, что реагирует на движение водителя и открывается во время приближения владельца автомобиля. По специальной технологии, автомобиль запускается легким нажатием кнопки на панели приборов. Интересно, что уже сегодня системой Keyless можно укомплектовать и бюджетный автомобиль, разумеется, за дополнительную плату.

Как уже известно, система интеллектуального доступа и запуска без ключа является следующей ступенькой в развитии управления иммобилайзером на дистанции. В такой системе автомобиль способен отпирать замки при приближении владельца и запускаться простым нажатием кнопки, которая находится на панели приборов. В настоящее время системой Keyless укомплектовываются даже бюджетные автомобили, но только в качестве опции.

Многие могут подтвердить, что у водителей частенько возникает необходимость отключения штатного иммобилайзера для завода двигателя. Причиной такой необходимости может быть, к примеру, потеря ключа. Так как же это сделать? Отключку устройства можно осуществить в ЭБУ автомобиля. Скорее всего, вам понадобиться отрезать провод, который тянется от иммобилайзера прямиком к блоку управления, или же отключить его физически и, таким образом, запретить ЭБУ делать опрос иммобилайзера.

акже можно воспользоваться примером отключения охранной системы с помощью специального эмулятора, установленного в ЭБУ. Он внесет некоторую корректировку в управление электрическими цепями. Но вам нужно быть очень внимательными и осторожными, ведь не на всех автомобилях можно осуществить аккуратную отключку иммобилайзера. Во многих случаях самостоятельная попытка отключить защиту приведет к нарушению работы многих систем автомобиля. Поэтому, нужно обратится за помощью к специалистам.

3. Как отличить штатный иммобилайзер от других?

Многие задаются вопросом, чем же отличается штатный иммобилайзер от других видов электронного противоугонного устройства. На сегодня, большинство современных автомобилей оборудуются такой системой защиты еще на производстве. Отличительной чертой каждого штатного иммобилайзера является осуществление блокировки без помощи реле. При отсутствии одобрительного сигнала, контроллер не станет производить запуск и поддержание работоспособности двигателя самостоятельно, ведь само устройство имеет связь с контроллером впрыска двигателя в физическом и программном плане. Проще говоря, сама система руководства двигателем проводит блокировку не физически, а программно.

В сравнение со штатным иммобилайзером можно взять дополнительный, нештатный иммобилайзер. Принципом работы последнего является разрыв соединения электрических цепей автомобильного транспорта в наиболее весомых местах, например, электроцепей стартера, зажигания, или двигателя. По сути, дополнительный (нештатный) иммобилайзер отличается наличием электромагнитного реле, благодаря которому и проводится разрыв электрических цепей при вторжении в автомобиль, вспомогательной антенны и дополнительной метки, или чипа.

Преимуществом такого устройства, в отличии от, штатного, является тот факт, что благодаря такой технологии, злоумышленники не смогут завести и сдвинуть с места автомобиль, даже будучи уже внутри транспорта. А если вы решите использовать еще и дополнительные устройства, такие как, к примеру, электромагнитные клапаны, то вы можете рассчитывать и на блокировку работоспособности неэлектрических систем.

4. Способы усиления штатного иммобилайзера

Как уже говорилось, особеностью штатного иммоболайзера является то, что он оборудован контактным реле блокировки, управление которым проводится с помощью штатной проводки. Такое управление само по себе очень ненадежно и может привести к тому, что программу антиугона все же «сделают». Проблема в том, что штатные иммоболайзеры плохо продуманы, ведь блокировка основных цепей авто происходит только через 10-15 секунд после того, как зажигание будет отключено. Этого времени «хватит с головой» угонщику, который серьезно настроен украсть у вас автомобиль.

Большей надежностью могут похвастаться более дорогие устройства. К таким относятся системы распознавания владельца транспорта, который сел за руль, по сигналу, посылаемому от брелка. И только после того, как система сверит все данные, двигателю дается добро на запуск. Если система обнаружит, что за руль сел кто-то посторонний, то она мгновенно включит сирену и проведет быструю блокировку всех жизненно важных систем.

Помимо этого, современные инновационные иммобилайзеры оборудованы уникальным антиразбойным алгорифмом, который может воспрепятствовать угону ТС при остановке на светофоре (на сегодня, известно множество примеров такого внезапного угона). Ну что тут говорить, иммобилайзеры, которые будут подороже, имеют большую функциональность, они блокируют значительное количество цепей и что самое главное – такие системы на много сложнее взломать чем штатные иммобилайзеры.

Но что делать, если вы являетесь обладателем штатного иммобилайзера и не имеете возможности поменять его на другой, более дорогой? Все что вы можете сделать, так это подумать о дополнительной защите. По своей природе, иммобилайзер является надежным защитником автомобиля, но многие, скорее всего, уже опытные угонщик научились взламывать и до того сложные системы этой технологии. Поэтому нужно быть во всеоружии. Вот несколько примеров, как можно «обыграть» угонщиков и обезопасить свой транспорт. Во-первых, можно установить на контроллер устройства кожух из металла. Он закроет злоумышленнику путь к разъему и блоку управления. Во-вторых, можно подключить воспомагательную блокировку с действием от внешнего устройства к диагностическому разъему (на цепь шины). В-третьих, вам следует провести блокировку в разрыв штатной считывающей антенны.

Иммобилайзер – это верный защитник автомобиля. Но многие угонщики научились с ним «соработать» и взламывать его, поэтому совсем не лишним будет подумать о дополнительной защите. Например, контроллер устройства можно оборудовать металлическим кожухом, который сможет закрыть доступ злоумышленнику к разъему и блоку управления. К диагностическому разъему (на цепь шины) желательно подсоединить дополнительную блокировку с действием от стороннего устройства. Кроме этого, не лишним будет предусмотреть установку блокировки в разрыв штатной считывающей антенны.

Еще одним вариантом защиты является оборудование капота дополнительным замком. В чем необходимость? Как правило, беспроводное реле ставится именно в двигательном отсеке. Во время махинаций по угону автомобиля, злоумышленники, которые не могут добраться до ЭБУ, обязательно воспользуются возможностью получения доступа к реле блокировки. Представляете, какой неожиданностью для них станет наличие дополнительного замка.

К превеликому сожалению, угонщики прекрасно знаю о способах штатной установки иммобилайзера. Поэтому никаких трудностей при взломе устройства они не предвидят. Взлом штатного иммобилайзер происходит за 1-2 минуты. Работают угонщики по стандартной схеме. Для начала, они производят полную замену «Engine Controller». Затем, они перепрограммируют систему и для этого используют подключение к диагностическому разъему. После того, как они получают доступ к системе, они копируют сам чип или ключ. Наконец, с помощью кодграббера, они копируют код чипа, встроенный в ключ зажигания. Вуаля! Доступ к вашей машине свободен!

Исходя из вышесказанного, стоит понимать, что штатного иммобилайзера для защиты автомобиля от угонщиков совсем недостаточно. Скорее всего, владельцам штатного иммобилайзера нужно всерьез задуматься о покупке дополнительного защитного устройства. Причем, устанавливать его должны исключительно специалисты, которые занимаются именно защитой от угона. Плюсы дополнительного устройства налицо.

Дополнительный иммобилайзера предусматривает возможность подключения разных датчиков, которые поспешат сработать при любых несанкционированных манипуляциях с автомобилем. Благодаря наличию встроенного GSM модуля автовладелец сможет получать на свой мобильный телефон звонки, где автоинформатор произведет уведомление о том, что происходит с автомобилем.

Также, существуют иммобилайзеры, которые предусматривают выполнение функции сигнализации. Такие устройства называются сигналайзеры и кроме того, что они могут обездвижить машину, «помощники» способны охранять периметр вокруг автомобиля. Если вы решили установить сигналайзер на автомобиль, то необходимость установки сигнализации у вас полностью отпадает. Как уже известно, иммобилайзер управляется меткой. Она бывает двух видов: контактная и бесконтактная. Если говорить о контактной метке, то для того, чтобы разрешить запуск и работу мотора, вам нужно будет каждый раз прикладывать ее к считывателю, а, говоря о бесконтактной, то ее достаточно просто носить постоянно в кармане.

Скорее всего, второй вариант предпочтительнее, так как функциональности у такого иммобилайзера гораздо больше. В этом случае предусматривается возможность использования противоразбойной функции. При разбойном нападении и выкидывании из салона водителя автомобиль далеко не проедет, а потеряв метку из вида, остановится и осуществит блокировку двигателя.

То есть вывод можно сделать один: не стоит возлагать надежды на штатный иммобилайзер как на защиту от угона. Установка дополнительного иммобилайзера в составе противоугонного комплекса может стоить денег, но, скорее всего, это будет правильным решением.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Что такое иммобилайзер в машине (электронный, цифровой) и что лучше для авто: иммо или сигнализация

Иммобилайзер представляет собой разновидность противоугонной системы, использующейся для обеспечения безопасности авто. И хотя таким устройством сегодня оборудуются многие машине, некоторые автолюбители даже не догадываются о его наличии. Из этого материала вы сможете узнать, иммобилайзер что это такое в машине, какой его принцип работы и есть ли смысл использовать его вместо сигнализации.

Характеристика иммобилайзера

Для начала предлагаем узнать, что такое иммобилайзер в автомобиле, как выглядят такие устройства и какие функции они выполняют. Иммо на авто представляет собой узел, который предназначен для защиты транспортного средства от угона. Дословно слово иммобилайзер переводится, как обездвиживатель. При попытке несанкционированного взлома и угона машины иммо осуществляет блокировку двигателя, нарушая работу одного или нескольких механизмов, необходимых для его запуска. В зависимости от модели, иммобилайзер может блокировать топливную систему либо зажигание на авто.

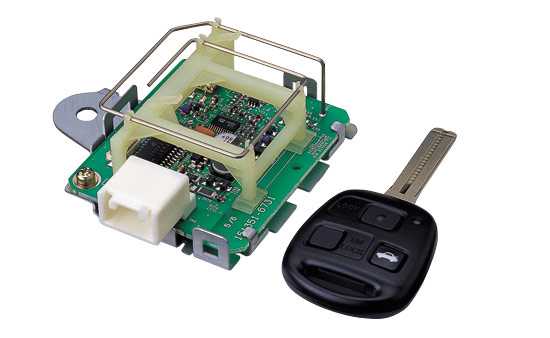

Схема иммо и ключ

Принцип работы

Итак, что такое иммобилизатор на авто, мы разобрались. Что касается принципа работы, то он заключается в разрыве электрической цепи, например, в цепи зажигании, также иммо может подавать сигнал на механизм, использующийся для блокировки езды. Если преступник проникнет в салон и попытается завести двигатель, то иммобилайзер в машине либо заблокирует работу мотора сразу, либо через несколько минут после начала движения. Если же преступник попытается взломать работу иммо, то противоугонная установка, вероятнее всего, также произведет блокировку основных систем транспортного средства, оперируя установленными функциями.

Места расположения составляющих частей

Устройство

Теперь предлагаем узнать, из каких элементов состоит штатный иммобилайзер.

В зависимости от производителя, противоугонная система может иметь различия в конструктивных особенностях:

1. Управляющее устройство, по простому — блок, им оснащен каждый штатный или цифровой иммобилайзер. Этот элемент представляет собой «мозг» противоугонной установки, он используется для обработки сигналов, а также передачи импульсов и команд.
2. Не менее важный элемент — электромагнитное реле, которое также может называться микроиммо. Когда злоумышленник пытается взломать основной или дополнительный иммобилайзер, реле осуществляет разрыв цепи для предотвращения угона.
3. Элемент управления — ключ, на котором имеется метка. Данный элемент с радиометкой может быть выполнен в виде пластиковой карты. Метка используется для отключения устройства, когда водитель пытается завести двигатель. Если на ключе нет метки, то он просто не сможет завести мотор. В зависимости от модели иммо, вместо метки может применяться код (автор видео — канал Evgenpy).

Параметры и функции

Если с конструкцией все понятно,

autocentrum.ru

Иммобилайзер — Авто сигнализации

После покупки машины, вне зависимости от его стоимости, любой здравомыслящий владелец автомобиля первым делом задумывается над проблемой защиты своего транспортного средства от «плохих» людей. Однако есть несколько традиционных заблуждений при выборе автосигнализаций, именно из-за них работа автоугонщиков зачастую становится значительно проще.

Очень часто новоиспеченые владельцы автомобилей приходят на сервис и интересуются лишь одним вопросом – какую им сигнализацию выбрать. Что лучше взять, ШерХан, СтарЛайн, Томагавк или Аллигатор (можно перечислять бесконечно). При этом автомобилисты часто выбирают автосигнализацию, исходя из их вторичных сервисных функций, которые к охране автомобиля имеют отношение по-скольку по-стольку. Так вот, именно благодаря подобным рассуждениям угонщики и могут уехать на автомобиле с «классной сигналкой» всего за несколько минут!

Ведь не стоит забывать, что задача сигнализации – именно сигнализировать, обеспечивать сервис и удаленный мониторинг машины. Уровень защиты от угона у всех «сигналок» примерно одинаков и он не слишком сильно зависит от стоимости. И, в-принципе, этот самый уровень охраны не очень высок… Ну что такое одна — две простых блокировки, и установка центрального блока управления в типовом месте под торпедой? Для старых иномарок или подержанных «Жигулей» этого вполне достаточно, но новые автомобили требуют уже более серьезно продуманной защиты!

Минимальный набор для более-менее средней (следует подчеркнуть – средней) защиты от угона машины стоимостью от $7 тыс. должен выглядеть примерно так:

1. Сигнализация с плавающим кодом, желательно с разными кнопками постановки/снятия с охраны.

2. Замок капота с управлением от дополнительного канала сигнализации, а еще лучше от отдельного иммобилайзера.

3. Отдельный иммобилайзер. По защите лучше контактный, но поскольку пользоваться им неудобно, то можно и транспордерный. Риск считывания его кода невелик из-за малого радиуса действия метки. Желательно, чтобы иммобилайзер имел беспроводные цифровые блокировки — их более сложно обнаружить. При этом надо особо отметить, что наличие штатного иммобилайзера в расчёт не принимается, ведь он типовой, установлен в одном и том же месте и пути его обхода разработаны давным-давно.

На машины стоимость более $20 тыс. требуется уже более серьезная защита.

К вышеназванному набору еще необходимо добавить:

1. Механические средства блокировки на КПП (в основном на ручную коробку) или на рулевой вал.

2. Увеличение количества блокировок.

3. Максимально трудноотключаемые блокировки (цифровое реле блокировки прямо в бензобак, Wait Up и т.д.)

4. GSM (и уж совсем здорово c GPS-позиционированием) контроллер. Но учтите, что такие сигналы достаточно легко заглушить – Устройства-«глушилки» можно запросто купить даже в интернете!

5. Отдельный пейджер с ПОСТОЯННЫМ АВТОМАТИЧЕСКИМ контролем связи с автомобилем — как только связь с машиной пропадает (по любым причинам), приёмник поднимает тревогу. Но зачастую могут быть и ложные тревоги в крупных городах и в плотной застройке.

Владельцам дорогих автомобилей стоит оказаться от автозапуска. По словам специалистов, эта система серьезно понижает степень защищенности автомобиля. Ведь при наличии автозапуска достаточно послать системе команду на запуск (кодграберром или просто перемкнув дорожку в центральном блоке), и всё — блокировки обойдены. Можно бить стекло, отключать проводок от педали тормоза и иногда от ручника и ехать куда угодно, главное, дверь не открывать. Поэтому, если уж ставить автозапуск (сам по себе он очень удобен в нашем климате), то тогда нужно покупать особенный-«хитрый» иммобилайзер. Сейчас есть только одна система, которая позволяет обеспечить хорошую защиту в системах с автозапуском — это Блэк Баг 71W с технологией Wait Up — при которой само цифровое реле блокировки умеет определять перемещение автомобиля в пространстве и блокирует цепи только тогда, когда автомобиль двигается. Когда машина стоит на месте, блокировки нет, следовательно автозапуск работает нормально.

Несколько слов стоит сказать про механические замки на коробки передач. Эффективность этих средств защиты от угона очень часто зависит от квалификации установщика и конструкции машины. Порой в автомобилях с автоматической коробкой передач такие замки неэффективны, т.к. управление коробкой тросовое. И тросик этот очень легко доступен из-под капота, где его можно легко перекусить кусачками и ими же перевести селектор на самой коробке передач на два щелчка, что означает положение Drive — это позволяет ехать вперед на всех передачах (проблема будет только с задним ходом). Именно поэтому на машинах с «автоматами» просто необходимо ставить хороший замок на капот. Но и у автомобилей с ручными коробками передач тоже есть проблема — злоумышленники выжимают сцепление, откатывают машину в тихое место неподалёку и спокойно разбираются с машиной.

Но самое обидное — всё вышеперечисленные советы не спасут от угона Вашего автомобиля методом частичной или полной погрузки на эвакуатор. Единственное, что поможет в таком случае, это пейджер с контролем канала связи и нормально отстроенный датчик ускорения/перемещения машины. Но, в-принципе, если угонщик видет, что Ваша машина хорошо защищена, то зачем ему рисковать своей шкурой? Ведь гораздо проще угнать такую-же машину из соседнего двора, которая оборудована обычной сигнализацией-оралкой.

Кроме того, есть еще самый жестокий способ угона (актуален, в основном, для дорогого авто стоимостью от $50тыс.) — разбой, это когда владельца автомобиля, около гаража или на светофоре, просят освободить «помещение» и поделиться всеми метками и брелками. Иногда владельца еще некоторое время катают с собой, чтобы понять будет ли блокировка (даже шутку придумали злую, что выезжать на машине за город в багажнике — плохая примета…). В таком случае пригодится GSM-пейджер, чтобы можно было дистанционно заблокировать автомобиль, но и эта вещь иногда не помогает, если злоумышленники успели уехать далеко.

Ну и в заключение о том, сколько всё это примерно может стоить. Цена среднего защитного комплекса с установкой составляет $400-500, с безопасным автозапуском — $800, максимальный «навороченный» может потянуть на $2,5-3 тыс. Причем владельцы должны пользоваться правилом — стоимость затрат на защиту автомобиля должна составлять 5-10% от рыночной цены этого автомобиля.

Анализ практического опыта в создании автомобильных охранных систем, в особенности защитивших автомобили от совершенно реальных попыток угона, привел к выработке концептуально нового взгляда на создание охранного комплекса, когда подбор противоугонных средств осуществляется исходя из объективной оценки охранных качеств устанавливаемой системы и полного понимания спектра возложенных на нее функций. Очень важным является и решение других принципиальных вопросов, всегда связанных с установкой охранной системы: максимальное количество охранных качеств при минимальном бюджете, удобство пользования, большое количество сервисных функций и многие, многие другие. Именно такой комплексный подход к вопросу защиты машины от угона позволяет говорить об Охранном Комплексе.

Начиная выбор системы защиты, не стоит останавливаться только на одной лишь сигнализации, хотя без неё любой комплекс будет неполным. Просто нужно понимать, что от неё ожидать, какие реальные преграды она ставит перед преступником. Конечно, сигнализация честно закричит в случае, если откроется дверь, капот или багажник, при ударе сработает датчик. Но вот блокировками двигателя простые системы, зачастую, не блещут. Борьба с ними заканчивается после нахождения центрального блока. Поэтому при выборе «сигналки» стоит обращать внимание на сигнализации с беспроводным или проводным, но цифровым управлением каналом блокировки. В этом случае, даже если центральный блок будет найден, завести автомобиль все-равно невозможно, пока не будет найдено местонахождение самого блокирующего элемента.

Затем встаёт задача так разместить блокирующий элемент, чтобы времени на его поиск у злоумышленника ушло максимально много. Одним из самых удачных вариантов становится замок капота. Он несёт в себе сразу несколько функций. В первую очередь, он закрывает доступ к кричащей сирене, во-вторую, к блокировке двигателя, которую, в этом варианте, прячем под капотом. Как следствие угон становится невозможным без открытия капота. А это лишнее время, за которое, собственно, мы и боремся.

Как показывает практика — хороший охранный комплекс обязательно должен содержать и механическое средство защиты. Для того, чтобы злоумышленнику пришлось работать не только головой, но и руками, перепиливая или разламывая железные детали замков КПП. Особенно это актуально на автомобилей с автоматическими коробками. Но к выбору замка КПП необходимо подходить очень серьезно. Перед тем как принять решение о его установке, лучше обратиться в специализированный центр, и разобрав консоль, убедиться вместе со специалистами, что замок реально защитит от переключения. Дело в том, что во многих механизмах переключения от ручки к коробке идёт обыкновенный тросик, и заблокировав ручку замком КПП, мы делаем «подарок» угонщику. Тросик снимается с ручки и переключается вручную, а ручка КПП благополучно стоит в положении парковки. Поэтому имеет смысл установка только грамотно подобранного замка.

Статья взята с сайта www.sos-auto.ru

avtosigna.ru

Что значат слова бесконтактный иммобилайзер и все методы его обхода

Известно, что бесконтактный иммобилайзер штатно устанавливается на все новые автомобили. Американский автопром является исключением – некоторые бренды используют ключ с резистором. Тем не менее в Европе и в Азии штатные иммобилайзеры идентифицируют ключ по радиоканалу. Метод идентификации получил название RFID, а его особенности рассматриваются дальше.

Зачем обходят штатную защиту?

Прежде всего, необходимо рассмотреть, как работает иммобилайзер в авто и зачем он нужен вообще. Личинку механического замка легко свернуть, а иммобилайзеры, в свою очередь, являются дополнительной защитой. На практике эта защита реализуется просто: контактное реле устанавливают в разрыв «важной» электрической цепи, к примеру, питающей бензонасос. А управлять реле, подавая на него ток, должен штатный иммобилайзер. Пока транспондерная метка не пройдёт идентификацию, запуск двигателя будет невозможен.

Схема подключения штатной защиты

Заметим, что наличие подобных систем на работу двигателя не влияет.

Иногда в иммобилайзеры встраивают и реле, как показано на рисунке. Никаких команд «извне», кроме как замыкание цепи стартёра, основной блок не воспринимает. Допустим, требуется установить систему, выполняющую автозапуск двигателя. При попытке автозапуска ситуация выглядит так:

1. Подаётся питание на «коричневый» провод, электронный процессор начинает выполнять идентификацию ключа;
2. В момент идентификации вблизи модуля антенны RFID нет ни ключа, ни брелоков с транспондерной меткой;
3. Процессор решает, что проводится взлом замка, и реле не замыкается.

Значит, чтобы осуществлять автозапуск, чип иммобилайзера придётся обманывать. Других альтернатив нет.

Обходчик и его установка

О том, как обойти штатный иммобилайзер, некоторые владельцы надолго не задумываются. Если считывающая антенна – это провода, навитые вокруг личинки, то почему бы просто не приклеить транспондерную метку рядом?

Схема личинки замка зажигания

Указанный метод может использоваться на практике. Но есть более цивилизованный вариант: на цилиндр замка наматывают дополнительные витки, к которым в нужный момент подводится напряжение. Форма этого напряжения считывается с настоящего транспондерного брелока. Последний, притом, будет находиться не рядом с личинкой, а внутри защищённого герметичного корпуса.

Теория работы стандартного обходчика

Рассмотрим, как обманывают иммобилайзеры в мирных целях.

Схема модуля обходчика Starline

На схеме показаны следующие элементы:

1. Ключ с брелоком-меткой;
2. Витки дополнительной катушки;
3. Считывающая катушка;
4. Реле, замыкаемое по команде блока автозапуска.

Допустим, напряжение перед запуском двигателя в бортсети уже есть. Перед тем как запустить стартер, реле принудительно замыкается. Принцип работы иммобилайзера был рассмотрен выше, только теперь при появлении питания стартера с брелока будет считан код. Этот код является верным, поэтому мотор запустится.

Если используется ещё и дополнительный иммобилайзер, потребуется установить несколько обходчиков сразу. Только вот, управляющий контакт «GWR» в блоке автозапуска рассчитан на небольшую силу тока (300 мА). Вы сможете подключить максимум 1 или 2 модуля. Нужно больше – используйте одно дополнительное реле.

Подключение нескольких модулей к GWR

Не пытайтесь изготовлять модули обходчиков самостоятельно. В их схемах в действительности есть электронный усилитель, а не только реле. А схема, показанная в начале главы, нужна только для объяснения принципа работы. Повторять её нет смысла.

Практика использования обходчиков в авто

Успешно обмануть можно одновременно все иммобилайзеры – и основной, и дополнительные. Правда дополнительный иммобилайзер часто снабжается нестандартной антенной. Как минимум вам придётся искать, где именно она установлена. Иногда катушку антенны встраивают в основной блок, но такие решения – самые бюджетные.

Антенна может крепиться к потолку

Посмотрите на рисунок выше. Похоже, здесь вам будет нужна вторая такая же катушка, размещаемая под «штатной». Вопрос только к чему её можно подключить.

Знайте, что использование самодельных либо нестандартных антенн, подключаемых к модулю обходчика, приводит к его порче. В любом комплекте находится одна дополнительная антенна. Если она является неподходящей – ищите другой комплект.

Транспондерной метке, то есть брелоку, может требоваться дополнительное питание. Поэтому в модуль обходчика часто встраивают стабилизатор на 3 Вольта. Провода, идущие от стабилизатора, подключают вместо батарейки.

Установка брелока с дополнительным питанием

Отводы с модуля обходчика допустимо включать в разрыв «штатной» цепи. Так делается в исключительных случаях.

Включение обходчика в разрыв витка

Но всё же, стандартный вариант – это размещение дополнительной катушки поверх основной.

Стандартная схема подключения обходчика

Гальваническая связь со «штатными» сигнальными цепями вам не нужна. А на последней схеме её как раз нет.

Разные виды исполнительных устройств

Как обходить иммобилайзеры, а также, зачем это нужно, подробно рассматривалось выше. Принцип работы иммобилайзера, то есть его внутренняя схема не позволяет воспринимать команды, направленные от других электронных блоков. Поэтому иногда требуется устанавливать обходчик. В этой главе об обходчиках речь не идёт. Вместо этого подробно рассматривается, как работает следующее устройство – погружной иммобилайзер MED. Суть в том, что погружному исполнительному модулю дополнительная проводка не нужна. Это свойство выгодно отличает его от любого реле: радиофицированного, проводного.

Существуют электрические реле, управляемые по радиоканалу. К такому устройству, как нетрудно догадаться, нужно подводить силовой провод (питание). На это обстоятельство явно указывает инструкция.

Схема подключения радиоуправляемого реле

Можно использовать и кодовое реле, управляемое по сигнальному кабелю. Ему помимо силовой нужна ещё и слаботочная проводка:

Подключение кодового проводного реле

Кто не хочет заниматься прокладкой кабелей, устанавливает иммобилайзер MED. Принцип работы таких устройств разъясняется ниже.

Питание инжекторного двигателя обычно обеспечивает бензонасос, который погружен в бак. Если в разрыв проводов, подводимых к узлу бензонасоса, включить коммутирующий модуль, поведением двигателя можно будет управлять. В том числе, появится возможность блокировать запуск.

Подключение погружного исполнительного устройства

Само коммутирующее устройство «11» управляется по кабелю питания, имеющему положительную полярность. Управляющий сигнал к шнуру «21» подводится от цифрового блока «16». Ну а ещё один модуль, обозначенный как KIT-30, служит следующей цели: он препятствует прохождению сигнала в бортсеть.

Здесь рассмотрено, как подключается иммобилайзер MED модели 330.2. В стандартную схему можно вносить изменения:

• Если используется насос не погружного типа, устанавливают коммутирующий модуль MED 330.1 (менее дорогостоящий).
• Допустим, рабочий объём двигателя не превышает 2,0 литра. Тогда, устанавливать блок KIT-30 необязательно.

Обе рекомендации, приведенные в списке, есть на официальном сайте изготовителя. Там же указано следующее: установка иммобилайзеров рассмотренного типа выполняется с полным соблюдением требований по технике безопасности. Если у вас даже есть опыт ремонта погружных насосов, не факт, что всё получится сразу. Нежелательные последствия не исключены.

Внешний вид модуля 330-2

Типы и виды транспондерных меток

Выше уже было выяснено, что такое иммобилайзер в автомобиле и каким целям он служит. Осталось сказать, как именно им управляют. Штатные устройства, к примеру, воспринимают сигнал от встроенных в ключ микросхем.

Передача сигнала с чипа ключа

На первом шаге, конечно же, чип получает энергию, а затем отдаёт её. В обе стороны энергия идёт по эфиру.

Стандартный иммобилайзер MED, притом воспринимает только контактные ключи.

Устройство идентификации с электрическими контактами

Во время работы стартера такой ключ должен оставаться в замке, и непонятно, куда здесь подключается обходчик. Но использование контактных ключей является нетипичным. Чаще иммобилайзеры снабжаются радиомодулем.

Дальность связи с использованием радиоволн – достаточно низкая:

1. 10-15 см, когда энергия передаётся от штатной антенны;
2. До 30 см при использовании встроенного элемента.

Всем ясно, как убрать иммобилайзер из схемы, если говорится о случае «2». Антенну обходчика размещают в салоне, не беспокоясь об отсутствии связи. О разряде батареи тоже беспокоиться не нужно: электроника брелока будет отключена, пока основная антенна не начнёт излучать сигнал. Сама сигнализация или иммобилайзер также не потребляет большой ток – счёт идёт на миллиамперы.

Ещё раз отметим, что установка обходчиков не эквивалентна демонтажу защитных систем. Сам обходчик срабатывает только в момент, когда это нужно. Закрепляя брелок вблизи основной антенны, вы получите другую функциональность: выполнить запуск мотора злоумышленник сможет в любое время. Делайте выбор.

Ремонт обходчика своими руками

autolocked.ru

Как и какой иммобилайзер лучше выбрать

В последнее время популярность приобретает иммобилайзер. Мало кто знает, что подобные ему устройства использовали еще в советское время и представляли из себя секретку, выполняющую роль запасного выключателя. Некоторые впервые слышат об этом приспособлении, другие же задаются вопросом как выбрать иммобилайзер для авто, чтобы угонщики не смогли с ним справиться. Эта статья ответит на вышеперечисленные вопросы и поможет выбрать правильный иммобилайзер.

Что из себя представляет иммобилайзер

Что же такое иммобилайзер? Это популярное противоугонное средство, которое не позволяет машине сдвинуться с места, если водитель не наберет специальную кодовую комбинацию, нажмет соответствующую кнопку пульта или же ключ, который разблокирует систему. Вид разблокировки зависит от модели иммобилайзера, его функционала и качества. Большая часть современных производителей оснащают свои машины стандартными иммобилайзреами, разблокировка которых происходит набором кода. Однако минус такого решения в обширной распространенности одинаковых моделей устройства, благодаря чему злоумышленники хорошо изучают процесс взлома иммобилайзера и он уже не помешает угнать автомобиль. Чтобы избежать такой ситуации, лучше установить прибор, который куплен лично. По статистике, чаще всего это «умное» устройство помогает, когда грабители насильно вытаскивают из машины водителя и уезжают. Если установленный иммобилайзер управляется дистанционно, то в этот момент можно его активировать и машина заглохнет. Это наверняка запутает воров и они, скорее всего, убегут. В случае с не дистанционным прибором злоумышленникам придется набрать секретный код, иначе машина заглохнет или же вообще не тронется с места. Итак, перед тем как отправляться в магазин, стоит знать, что существует два типа иммобилайзеров – контактный и бесконтактный. Какой прибор выбрать для своего авто должен решить сам владелец, имеющий представление о техническом состоянии своей машины и знающий другие тонкости эксплуатации автомобиля.

Как правильно выбрать иммобилайзер

Автомобильный рынок предоставляет огромное разнообразие марок и типов этого защитного устройства. Среди такого множества новинок можно запутаться, поэтому лучше перед покупкой обратиться к профессионалу в этой области. Если такой возможности нет, то лучше прислушаться к следующим кратким советам.

• Во-первых, если коробка пестрит разными цветами, с непонятными наклейками и надписями о том, что именно этот иммобилайзер самый лучший и разработан по уникальнейшему алгоритму, лучше сразу пройти мимо, т.к. это маркетинговый ход, за которым кроется некачественный продукт.
• Во-вторых, перед покупкой не следует спрашивать совета у знакомых, друзей, коллег, потому что если их устройство работает хорошо, не факт, что оно сможет обезопасить и вашу машину. Важно помнить, что все автомобили разные, и что работает у одного, с большей вероятностью не будет работать у другого.
• Также важно учитывать, предоставляет ли продавец гарантию на свой товар. Ее срок должен варьироваться минимум от трех лет, именно столько может проработать качественный продукт.
• Также такой продукт имеет диалоговую авторизацию 2.4 ГГц, частоту обмена блока системы с радиометкой. Стоит учитывать, что блокирование двигателя должно происходить только через цифровое реле, в отличие от советских моделей, где этот процесс происходил с помощью секреток.
• Если популярность фирмы-производителя не велика, то вероятность того, что это устройство хорошо изучено грабителями, невелика, что может послужить хорошей защитой.
• И напоследок, покупайте прибор, который будет установлен не в салоне, т.к. его легко взломать, а в труднодоступных местах, например под капотом.

Эти советы, а также консультация с экспертом помогут подобрать эффективный иммобилайзер для вашей модели автомобиля.

Какой иммобилайзер лучше выбрать?

Рейтинг пятерки лучших сигнализаций с иммобилайзерами 2015 года, основанный на отзывах и мнениях покупателей:

1. Pandora DXL 3910
2. StarLine B64 Dialog CAN
3. StarLine D94 GSM GPS
4. Pantera Cl-550
5. Jaguar Ez-ultra

Давайте подробнее познакомимся с каждой моделью иммобилайзера.

Иммобилайзер Pandora DXL 3910
	Благодаря тому, что в иммобилайзере Pandora DXL 3910 управление осуществляется не брелоком, а с помощью мобильного телефона, меток или же ключа, она становится лучшей в соотношении качество/цена/надежность. Автомобиль разблокируется только в случае присутствия специальной метки. Если попытаться завести машину без этого, то она заглохнет. Неважно, насколько далеко находится владелец, любой сигнал будет доходить до машины, также есть возможность установки дополнительного GPS-модуля, который будет передавать координаты нахождения авто, в случае его угона. На телефон можно установить специальное приложение или позвонить на номер системы и она начнет свою работу.
ИММОБИЛАЙЗЕР StarLine B64 Dialog CAN
	Данная модель, иммобилайзер Starline B64, появилась на рынке относительно недавно, однако уже зарекомендовала себя как надежное устройство. Она оснащена CAN-Модулем, помимо иммобилайзера содержит в себе полный комплекс защиты автомобиля и разблокируется только в случае набора защитного кода. Уникальный алгоритм оповещает владельца, если что-то пошло не так и позволяя ему управлять иммобилайзером через телефон. Как и прошлая модель, StarLine B64 Dialog CAN имеет возможность интеграции с GPS. Функционал обширен – начиная от автоподнятия окон, блокировки багажника, до полной блокировки двигателя. Почти любой грабитель скорее откажется от угона, столкнувшись с таким количеством препятствий, выдвигаемых этим устройством.
ИММОБИЛАЙЗЕР StarLine D94 GSM GPS
	Иммобилайзер Starline D94 GSM GPS представляет из себя охранно-тематический комплекс, в основном ориентированный на внедорожники. Управление осуществляется брелоком 2SUPERS SLAVE, система оснащена GPS-модулем, 128-битное надежное шифрование, автоматический запуск, высокая энергоэкономичность и многое другое. Цена этой модели также радует пользователей, как и ее качество.

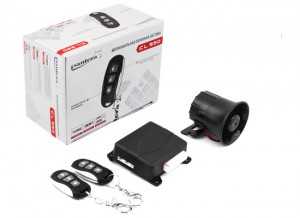

ИММОБИЛАЙЗЕР Pantera Cl-550 и Jaguar Ez-ultra.
	Последние место в рейтинге делят два программных иммобилайзера Pantera Cl-550 и Jaguar Ez-ultra. Оба этих устройства основаны на последних разработках в сфере защиты и оснащены устойчивым шифрованием, взломать которое не под силу даже профессиональным злоумышленника. Они также многофункциональны и поддерживают управление через телефон.

Вышеприведенные советы и рейтинг лучших иммобилайзеров 2015 года поможет выбрать самый лучший прибор, однако стоит помнить, что любую защитную систему необходимо умело сочетать с другими. Если уделить немного времени и изучить рынок, то результат покупки качественной защитной системы не заставит вас сомневаться в качестве защиты вашего автомобиля от угона.
