признаки неисправности, где расположен и замена

Датчик положения коленчатого вала – один из центральных элементов системы зажигания и впрыска топлива в двигателе современного автомобиля. Это главный и единственный датчик, без которого мотор работать не будет, машина не поедет.

ДПКВ должен отвечать за синхронизацию электронного управления с механизмом газораспределения мотора. Он создает сигналы для всех типов (тактового, цикличного и углового) управления впрыском топлива (инжектор или дизель) и системы зажигания (бензин).

Раньше в автомобильных двигателях применялся карбюратор – почти полностью механический прибор. После появления инжекторных систем производители стали от них отказываться, только последние модели карбюраторных двигателей использовали электромагнитный клапан. Такие системы были надежны, к поломкам могло привести только сильное загрязнение, неправильная регулировка или повреждения механизма.

Однако принцип работы карбюратора не мог гарантировать необходимую точность дозирования топлива, особенно при смене режимов работы мотора, поэтому расходовалось его слишком много.

На смену карбюраторной пришла инжекторная система, основанная на работе электронного блока управления. Действие новой системы позволило точнее определять количество топлива для более эффективной работы двигателя в конкретный момент. Расход топлива сократился на порядок.

С другой стороны, более точная электронная система потребовала более подробной информации о функционировании систем автомобиля, то есть – значительно большего количества разнообразных датчиков. Как любая электронная система, она менее надежна, чем механическая, но позволяет кроме экономии добиться повышения мощности двигателя.

ВАЖНО! Среди множества устройств, контролирующих двигатель, главным является датчик оборотов коленчатого вала. Коленвал – основная и самая дорогая деталь двигателя, поэтому контроль за его работой – важнейший процесс.

Сейчас автопроизводители применяют микропроцессорные системы, где угол зажигания зависит не только от частоты вращения коленвала, но и от температуры охлаждающей жидкости и всасываемого воздуха, сигналов детонации. Это позволяет максимально эффективно использовать двигатель, сокращая расход топлива.

Где расположен датчик

Датчик располагается рядом с коленвалом, способ доступа к нему зависит от конкретного автомобиля. Иногда его расположение таково, что проще добраться не через капот, а подняв автомобиль на стенд. Иногда (например, в случае с «Ленд Ровер Фрилендер») для этого придется снимать колесо и подкрылок.

Описание 1G FE датчика

Особенность расположение датчика в двигателях 1G FE состоит в том, что до 1996 года он располагался внутри трамблера, что осложняет его замену. Для демонтажа и установки такого датчика проще всего будет использовать яму или подъемник. Если попытаться достать его через капот – потребуется демонтировать большое количество деталей двигателя.

Схема датчика положения коленчатого вала Ауди А3

Принцип работы датчика коленвала

Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.

Российские автомобили, на которых стоит индуктивный ДПКВ:

«Гранта».
«Калина».
«Шевроле Нива».
«Газель Бизнес».
«Шевроле Лачетти».
«Чери Амулет».
«Ленд Ровер Фрилендер.
«Дэу Матиз».
«Фольксваген Кадди».
ВАЗ 2110.
ВАЗ 2111.
ВАЗ 2112.
ВАЗ 2115.
ВАЗ 2107.
Volvo.
Nissan.

ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).

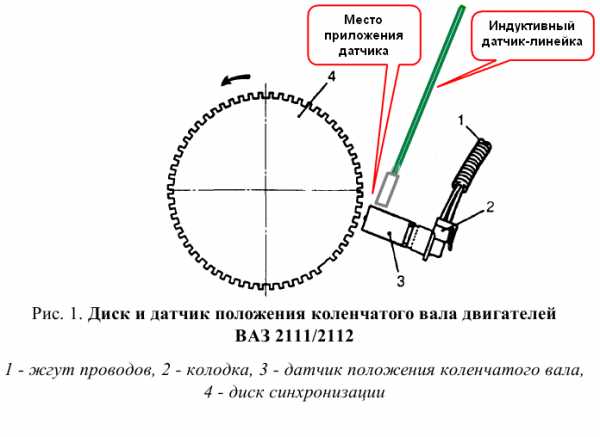

Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы. Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

Устройство датчика положения коленвала

Стандартный (индуктивный) прибор монтируется у шкива привода генератора и конструктивно состоит из трех деталей:

Цилиндрический корпус из пластика или алюминия, снабженного следящим элементом.
Фланцевое основание крепления.
Кабель, включающий датчик в бортовую цепь.

Как проверить датчик положения коленвала

Обычно датчик или функционирует, или нет. Но есть ряд причин, которые оказывают отрицательное влияние на качество и срок его работы:

Перегрев (регулярные нагрузки при повышенных температурах).
Частые резкие смены температурного режима.
Повышенный уровень влажности.
Внешние или внутренние повреждения.

ВАЖНО! Самый частый вид неисправности – износ проводки, но причин отказа прибора больше. Поэтому необходимо регулярно проводить осмотр и диагностику ДПКВ.

На станциях технического обслуживания применяется специальный диагностический сканер, входящий в базовый инструментарий на любой городской СТО. Если датчик перестал работать в дороге между крупными населенными пунктами, проще будет поставить новый, а не искать СТО с диагностическим сканером.

Признаки неисправности

В большинстве современных автомобилей на поломку ДПКВ указывает сигнал «check engine» на панели. В этом случае надо проверить проводку, и, скорее всего, сменить устройство. Автомобили, выпущенные в прошлом веке такой функцией часто не оснащены, поэтому можно ориентироваться на следующие моменты:

Мотор глохнет, нет холостого хода.
На холостом ходу мотор работает нестабильно.
Не срабатывает зажигание.
Динамические характеристики автомобиля в целом резко упали.
Мотор без причины глохнет во время езды.
Мощность силового агрегата без причины резко падает.
При нагрузке на двигатель возникает ощутимая детонация.

Появление этих проблем – симптом того, что датчик теряется работоспособность. Тем, более, если владелец авто проверяет его на работу не регулярно. Эффективнее всего обратиться в СТО, проверить и заменить прибор.

Если есть желание сэкономить деньги, протестировать и поменять датчик самостоятельно вполне реально. Его установка – простой процесс. При этом стоит помнить, что неисправный датчик – основная и самая вероятная, но не единственная причина проблем. Лучше всего провести диагностику всех элементов двигателя.

Р0336 ошибка датчика и другие частые ошибки ДПКВ

Одно из самых распространенных сообщений, которые выдает система – «ошибка датчика синхронизации». Сигнал говорит о проблемах с датчиком коленвала. Часто это связано не столько с датчиком, сколько с проводом или штекером. Если их замена не помогла, стоит заменить ДПКВ.

Другие частые ошибки могут быть связаны не с самим датчиком, а с проводами. Например, когда панель ВАЗ 2114 выдает Р0335 (Р0336 ошибка датчика) это говорит, скорее всего, об обрыве провода возле разъёма. Если это обнаружено при осмотре, можно заменить разъём, а не датчик. P0341 ошибка говорит он несоответствии датчика распредвала с датчиком коленвала (к датчику коленвала ошибка отношения не имеет).

Самостоятельная замена ДПКВ

Чтобы решить проблему без лишних затрат, надо аккуратно демонтировать датчик и провести его детальный осмотр. Если на корпусе есть трещины или он деформирован – надо заменять. Если с корпусом все нормально – проверяется на сопротивление обмотка. Это делается с помощью мультиметра. Допустимый уровень сопротивления – в пределах 600-900 Ом. Отклонения говорят о нарушениях в работе.

При работе двигателя на холостом ходу амплитуда напряжения должна составлять менее 6 Вт, при вращении двигателя стартером – превышать 5 Вт.

Альтернативный метод тестирования с помощью мультиметра – помахать рядом к датчиком предметом из металла, имитируя работу диска. Если измеритель зафиксирует скачки напряжения – устройство работает корректно.

Частая причина проблем – мусор, попавший между датчиком и диском синхронизации или другие, не связанные с неисправностью непосредственно датчика случаи. Они могут влиять на работу и двигателя.

ВАЖНО! Можно протестировать питание и возникновение искры на форсунках. Но это рискованный способ, подходит только опытным автовладельцам. Для этого со свечи зажигания удаляется высоковольтный провод и подносится к мотору, после чего прокручивается стартер. Если искры нет – ДПКВ не функционирует. Опасность состоит в том, что искра может вызвать слишком мощный разряд, что повредит ЭБУ.

Для определения питания на форсунках можно обойтись без мультиметра, хватит лампочки на 12 Вт. Если датчик работает, при вращении двигателя стартером лампочка загорится. Если этого не произойдет – надо менять прибор.

Заменить датчик без автомастера – простой, но требующий внимательности процесс. Потребуются обычные ключи (в российских автомобилях обычно на 10). Главное – зазор между сердечником датчика и синхронизационным диском. Перед демонтажем устройства желательно сделать метки по отношению болтов крепления к корпусу и положению датчика, провода питания. Установка нового проводится с использованием старых болтов. Особенности крепления датчика у каждого типа двигателя свои.

Ошибка датчика синхронизации – как проверить осциллографом

Электронный осциллограф позволяет проконтролировать не только показатели напряжения, но сам процесс формирования импульсов. Это даст максимально точные данные. Для безопасности датчик лучше снять, но можно провести проверку при работающем двигателе.

Процедура такова:

Подсоединить осциллограф к выводам датчика, полярность может быть любой.
Сымитировать работу диска, помахав перед датчиком предметом из металла.
Если датчик функционирует корректно, будет воспроизведена осциллограмма.

Аналогичная проверка на работающем двигателе даст более точный результат.

Датчик частоты вращения коленчатого вала – самый важный элемент электронной системы автомобиля. Поэтому автовладельцы с богатым опытом решения проблем вместе с запасным колесом возят в багажнике запасной датчик коленвала. Особенно, если ранее был замечен признак его некорректной работы. Оригинальный ДПКВ стоит недорого, а установка – простая процедура. При этом оказаться в дороге с поломанным ДПКВ – серьезная проблема и если не располагать запасным, можно потерять много времени.
