Замена стартера Форд Фокус 1

При запуске стартер с поступательно-винтовым приводом вдыхает жизнь в двигатель Ford Focus.

• При повороте ключа в направлении Start, т.е. «пуск», клемма 50 в замке зажигания подает электроэнергию на электромагнитный выключатель вверху на стартере.
• Пусковая вилка сдвигает шестерню стартера на вертикальной резьбе якорного вала в зубчатый венец на маховике двигателя (поступательный путь).
• В конце поступательного движения шестерня стартера находится непосредственно перед зубчатым венцом маховика. Теперь электромагнитный выключатель посредством главных контактов высвобождает полный ток аккумулятора {клемма 30). Шестерня завинчивается дальше в зубчатый венец и создает силовое замыкание (винтовой путь) — стартер прокручивает двигатель.
• Как только двигатель заводится и вы отпускаете ключ зажигания, электромагнитное поле в обмотке удержания электромагнитного выключателя исчезает. Возвратная пружина теперь оттягивает пусковую вилку в положение покоя.

Шестерня стартера выходит из маховика, подача тока на стартер прерывается.

Конструктивные элементы стартера: 1. стартер в сборе; 2. электромагнитный выключатель; 3. пусковая вилка; 4. щиток ведущего подшипника; 5. шестереночный привод со свободным кодом; 6. анкер с коллектором; О щеткодержатель; 7. щиток коллекторного подшипника с мелкими деталями для установки аксиального зазора подшипника.

Демонтаж
Если стартер бастует, то часто в этом повинно несколько узлов. Например, заклинили или изношены электромагнитный выключатель или графитовые щетки. Опорные шейки анкерного вала тоже могут стереться в опорах. До того как приступить к ремонту, лучше примите решение в пользу стартера по обмену или подержанного агрегата в хорошем состоянии из автомобиля после аварии. В качестве запчастей Ford предлагает стартеры по обмену только в сборе.

Этапы работы

1. Отсоедините провод массы аккумулятора. В автомобилях с рабочим объемом двигателя 1,4/1,6 л и с дизельным двигателем демонтируйте воздушный фильтр.

2. Отсоедините от стартера провод главного тока, отсоедините провод управления от электромагнитного выключателя.
3. Вывинтите крепежные боты на колоколе сцепления, снимите стартер с колокола сцепления.

Информация актуальна для автомобилей Форд Фокус 1 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

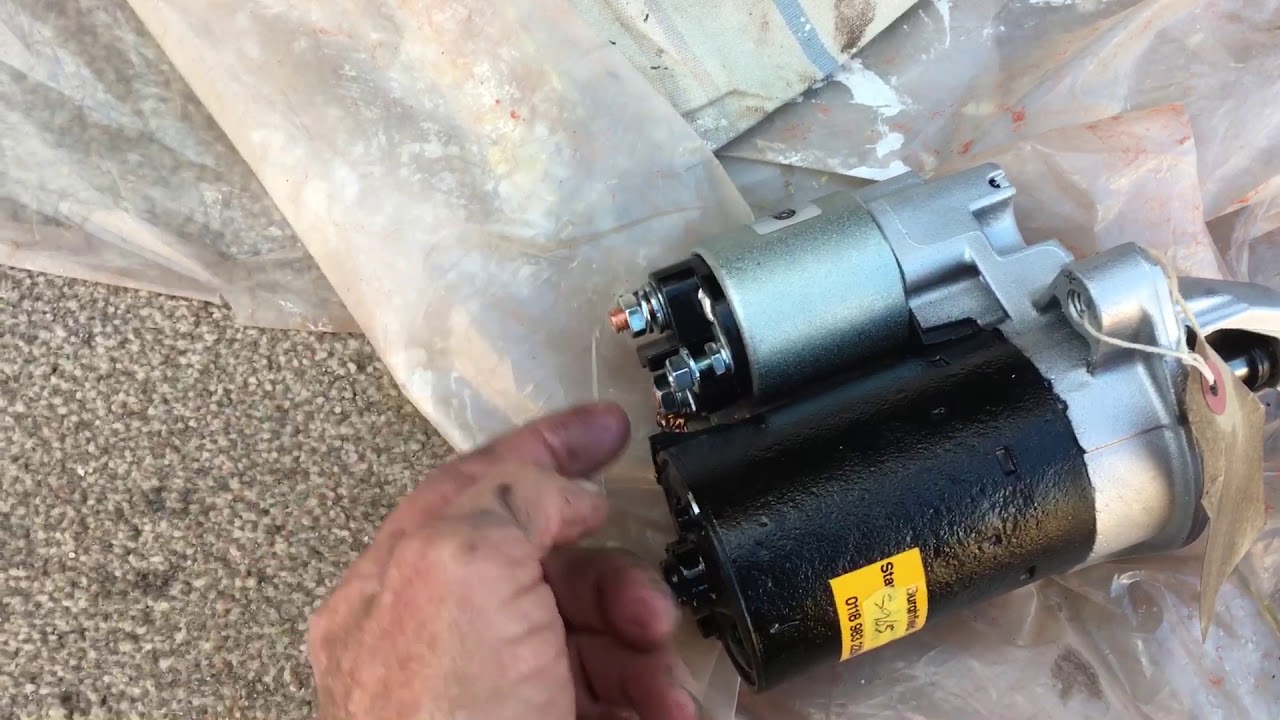

Стартер Ford Focus / Форд Фокус 1

Метод устранения

Стартер с трудом вращает коленчатый вал или вообще не работает

Сигнальная лампа горит слабо или мерцает:

Пустите двигатель с помощью внешнего источника питания или с помощью буксировки автомобиля

-разряжена батарея

-ненадежное контактное соединение на клеммах

-батареи или окислены клеммы

Надежно закрепите провода на клеммах батареи и почистите контакты

-стартер замыкает на корпус

Отдайте стартер в ремонт

Сигнальная лампа горит ярко, слышны щелчки со стороны стартера (срабатывает тяговое реле), но коленчатый вал не вращается:

Отдайте стартер в ремонт

ослабло крепление щеток в щеткодержателе

Отдайте стартер в ремонт или замените

— подгорели (налипают) контакты тягового реле

Замените тяговое реле или отдайте стартер в ремонт

-повреждены обмотки стартера

Отдайте стартер в ремонт или замените

Сигнальная лампа горит ярко, не слышно щелчков срабатывания тягового реле:

Проверьте контактные соединения

-ненадежное контактное соединение тягового реле

Закрепите контактное соединение

-обрыв цепи от замка зажигания к тяговому реле

Проверьте цепь с помощью контрольной лампы

Стартер работает, но коленчатый вал не вращается

Износилась приводная шестерня

Очистите шестерню или замените

Заедания в механизме перемещения шестерни

Отдайте стартер в ремонт

Поврежден зубчатый венец на маховике

Автомобиль с включенной одной передачей немного толкаем для смещения венца маховика.

После этого можно снова попытаться пустить двигатель. Впоследствии замените поврежденные детали

Тяговое реле включается и выключается, но коленчатый вал не вращается

Сильно разряжена батарея

Зарядите батарею

Якорь стартера продолжает вращаться, несмотря на то, что ключ зажигания уже не находится в положении «старт»

Контакты тягового реле находятся в замкнутом состоянии

Выключите зажигание, снимите провод «массы» с отрицательной клеммы аккумуляторной батареи.

Замените тяговое реле или стартер

Шестерня привода не выходит из зацепления с маховиком после пуска двигателя

Дефектная возвратная пружина вилки включения, износился механизм привода шестерни

Выключите зажигание. Стартер проверьте на испытательном стенде. Замените поврежденные детали или стартер

Ford Focus 1 и 2 не заводится, стартер не крутит: причины и решение проблемы

Система зажигания в любом авто состоит из множества различных механизмов и узлов, обеспечивающих нормальный запуск двигателя. Одним из устройств, предназначенных для старта мотора, является стартерный узел. Подробнее о том, по каким причинам может выйти из строя стартер Форд Фокус 2 и как его правильно отремонтировать, вы сможете узнать из этой статьи.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные неисправности стартера

Поскольку стартер Форд Фокус 2 считается одним из основных компонентов системы, его поломка может принести неудобства для автовладельца. Состояний неработающего механизма может быть несколько.

К примеру, если устройство крутит, но мотор при этом не заводится, то причины могут быть такими:

Износилась шестеренка бендикса, в результате чего она прокручивается. Проблему поможет решить замена шестеренки, вполне вероятно, что в сборе с муфтой.
Неравномерно износились или выбились зубчики на венце маховика. Такая неисправность в Фокус 1 или 2 случается достаточно редко, тем не менее, она также может произойти. В данном случае замене подлежит маховик коленчатого вала.

Еще одна причина может заключаться в планетарном редукторе, в частности, в его пластиковой шестеренке, она могла износиться.

Стартерное устройство автомобиля Форд Фокус

Если же не крутит стартер, то в первую очередь следует произвести диагностику состояния обмотки ротора либо статора. Также нужно послушать — щелкает ли втягивающее реле или нет. Если щелчка нет, то причина, вероятнее всего, электрическая.

В данном случае необходимо уделить внимание диагностике:

контактной группы замка;
работоспособности предохранителя стартерного устройства;
управляющего реле;
целостности контактов на проводах.

Также нужно отметить, что стартерное устройство может в целом работать некорректно. К примеру, если узел перегревается и в целом вращается очень туго, при этом доносится нехарактерный для его работы звук, то возможно, проблема кроется в подшипниках. Они могли износиться, также на них могла попасть грязь, в некоторых случаях из-за их износа перекашивается якорь.

Что касается непосредственно перегрева, то он обычно обусловлен замыканием якоря на статор, что опять же, обусловлено износом втулок. Кроме того, конструкция стартерного узла включает в себя четыре щетки, которые могли износиться. Как видите, неисправностей в целом может быть достаточно много, начиная от бендикса стартера и заканчивая щетками и подшипниками (автор видео о диагностике механизма в домашних условиях — канал Автоэлектрика ВЧ).

Ремонт механизма своими руками

Если вы никогда прежде не ремонтировали стартер и не уверены, что сможете произвести его ремонт самостоятельно, то лучше обратитесь к специалистам. Но в целом справиться с такой задачей сможет любой автовладелец.

Для ремонта механизма своими выполните следующие действия:

Сначала выкрутите все саморезы, при помощи которых фиксируется нижняя защита силового агрегата. Для этого потребуется ключ звездочка Т30.
После этого, используя гаечных ключей на 13 и 10, нужно выкрутить гайки 1 и 2 соответственно, они показаны на фото. Сделав это, вы сможете отключить контактный разъем втягивающего реле.
Для демонтажа стартерного устройства вам нужно будет выкрутить три винта, который фиксируют узел к силовому агрегату авто. Для откручивания потребуется ключ на 13. На этом этапе учтите, что к одному из трех винтов подсоединен фиксатор, который крепит жгут с проводами. Итак, выполнив эти действия, вы можете произвести демонтаж стартера с авто.
Теперь можно приступить к диагностике и ремонту. Используя отвертку с плоским наконечником, необходимо провернуть шестеренку привода устройства. В идеале она должна поворачиваться с валом привода, а в другом направлении — на валу привода. В том случае, если шестеренка не перемещается или делает это с большим трудом, вал привода подлежит замене.
Далее, необходимо подсоединить контакты стартера напрямую к аккумулятору, это позволит определить работоспособность узла в целом. При диагностике помните о том, что положительный вывод АКБ должен быть подключен к верхнему винту устройства, а отрицательный — к массе, то есть корпусу узла.
Следующим этапом будет диагностика втягивающего реле. Для этого вам нужно замкнуть верхний контакт с контактом управления. В момент замыкания должен сработать втягивающий элемент, при этом шестеренка должна переместиться вдоль вала, а электромоторчик автоматически запустится. В том случае, если шестеренка не двигается, то нужно будет произвести замену либо более тщательный ремонт бендикса.
Что касается электромотора, то он также должен быть проверен. Для диагностики подключите положительный кабель от АКБ к нижнему винту бендикса, а отрицательный вывод подключается к массе, то есть корпусу. После подключения устройство должно включиться, если это не так, то двигатель меняется либо ремонтируется.
Не лишним будет произвести отдельную диагностику бендикса. Чтобы сделать это, необходимо соединить положительную клемму АКБ с контактом управления, а отрицательную — с корпусом устройства. При подключении втягивающий элемент должен активироваться и выдвинуть шестеренку. В том случае, если этого не произошло, то бендикс вышел из строя и его следует поменять.

Видео «Как своими руками поменять стартерный узел?»

Наглядная инструкция касательно замены стартерного устройства в автомобилях Форд приведена на видео ниже (автор — канал Азбука Форд).

Загрузка …

Как снять стартер на Форд Фокус 2 — пошаговая инструкция

Всем привет! Сегодня поговорим о стартерах. Как вы помните, совсем недавно мы рассказывали о том, как снять стартер на Форд Мондео своими руками, на этот раз вы узнаете о том как снять стартер на Форд Фокус 2.

Снятие стартера Ford Focus 2 обычно производится в случае его неисправности, для ремонта или полной его замены. Процедура эта особой сложностью не отличается, однако не обладая необходимыми знаниями и инструментами, можно изрядно намучиться или что-нибудь сломать.

Итак, подготовьте инструмент, вам потребуется:

Плоская отвертка.
Ключи на «8, 10 и 17».
Звездочка (TORX).
Торцовый на «10 и 13».

Снимем стартер Форд Фокус 2 своими руками — пошаговый фотоотчет

Первым делом рекомендую записать код разблокировки магнитолы, он понадобится после выполнения работы.
Далее снимите крышку АКБ и открутите скобу крепления аккумулятора.
Отключите аккумуляторные клеммы.
Затем снимите переднюю крышку защитного короба АКБ.
Ослабив хомут воздухозаборника, снимите гофру, которая соединяет корпус воздушного фильтра и воздуховод.
Потяните трубку, соединяющую фильтра и крышку клапанов, в нижней части имеется фиксатор, который удерживает эту трубку снизу. Трубка останется на корпусе фильтра, вам необходимо отключить только от крышки клапанов.
С обеих сторон на воздушном фильтре имеются крепежи (втулки), потяните корпус фильтра вверх, таким образом, чтобы не повредить их.
Приподнимите декоративную накладку расположенную между радиатором и декоративной решеткой, затем со стороны радиатора отсоедините две защелки, которыми крепится воздушный фильтр. Теперь можно вытянуть его.
Таким образом у вас образуется доступ к двум верхним болтам крепления стартера. Возьмите ключ TORX (звездочка) и открутите контрольный щуп проверки уровня масла в двигателе. Это необходимо для того чтобы обеспечить доступ к гайкам крепления стартера.
Далее снимите защиту двигателя, используя ключи на «8, 13 и 17» и достаньте щуп.
При помощи торцового ключа на «10» и «13» открутите крепежные гайки проводов питания, которые идут к втягивающему реле стартера. Потяните пластиковую колодку в направлении правого колеса, затем снимите колодку со стартера.

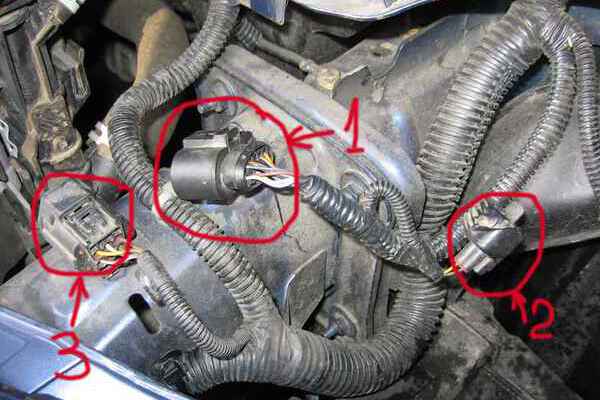

Снимите с датчика колодку и теперь смело можете откручивать гайки крепления стартера и снимать сам стартер.

Все — стартер снят! Произведите ремонт стартера или его замену и выполните сборку, она, по традиции, выполняется в обратном порядке. На этом у меня все, теперь вы знаете о том, как правильно снять стартер Форд Фокус 2 своими руками.

Ford Focus 1 — предохранители и реле

Ford Focus 1 го поколения mk1 Европеец и Американец выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. За это время автомобиль прошел рестайлинг 1 раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фокус 1 го поколения со схемами и местами их расположения. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электрические схемы автомобиля.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Форд Фокус 1. То есть обозначение в автомобилях европейской сборки, может отличаться от американской. А если не подходит поколение, изучите данный материал: Фокус 2 и Фокус 3.

В Ford Focus 1 го поколения предусмотрены два основных блока с предохранителями и реле. Один находится в салоне, другой под капотом.

Блок в салоне

Он находится в панели приборов, со стороны водителя, за перчаточным ящиком либо защитной крышкой.

С обратной стороны которой будет нанесено актуальное назначение предохранителей для вашей модели.

Фото — схема

Описание предохранителей

30	10А Выключатель наружного освещения 7,5 ABS-модуль
31	15А Магнитола
32	15А Указатели поворота 10А Выключатель света
33	20А Звуковой сигнал, электропривод регулировки переднего сиденья, люк 15А Система аварийной сигнализации
34	20А Люк, Звуковой сигнал
35	7,5А Лампы освещения салона, электропривод наружных зеркал заднего вида
36	7,5А Электронные блоки управления, комбинация приборов, блок управления кондиционером, аварийная сигнализация (’02-’04)
37	25А Электро стеклоподъемники дверей с левой стороны
38	25А Электро стеклоподъемники дверей с правой стороны
39	15А Регулировка сидений 10А Свет заднего хода, автоматический привод
40	10А Фонарь заднего хода, 25А Стеклоподъёмник, центральный замок
41	7,5А Магнитола (дополнительный)
42	15А Задние фонари (лампы сигнала торможения)
43	15А Электро стеклоподъемники, очиститель стекла двери задка
44	20А Противотуманные фары и фонари
45	7,5А Система кондиционирования воздуха, рециркуляция воздуха
46	7,5А Блок управления АБС 15А Прикуриватель
47	15А Прикуриватель 7,5А Парковочный свет (левый)
48	10А Соединительная колодка диагностического разъема 7,5А Парковочный свет (правый)
49	25А Обогрев заднего стекла/ стекла двери задка
50	7,5А Обогрев наружных зеркал заднего вида, радио, панель приборов, центральный таймер
51	7,5А Обогрев зеркал
52	15А Подогрев передних сидений
53	10А Фонарь заднего хода, обогрев форсунок стеклоомывателя
54	15А Огни стоп-сигнала
55	25А Электро стеклоподъемники передних дверей 20А Очистители лобового стекла
56	20А Очиститель ветрового стекла 25А Электроподъемник боковых стекол
57	7,5А Лампы габаритного света (правая сторона)
58	7,5А Лампы габаритного света (левая сторона) либо кондиционер, вентилятор салона
59	10А Выключатель наружного освещения, электронный модуль, приборная панель
60	7,5А Блок управления подушек безопасности
61	7,5А Электронные блоки, комбинация приборов
62	7,5А Фонари освещения номерного знака 15А Обогрев передних сидений
63	20А Центральный замок

В зависимости от года выпуска за прикуриватель отвечают предохранители номер 46 либо 47 на 15А.

Обращаем внимание, что 63 предохранитель находится с обратной стороны блока.

Реле

Стартер
Задний стеклоочиститель
Передний стеклоочиститель
Розетка (прикуриватель)
Резерв
Резерв
Звуковой сигнал
Реле экономии заряда аккумуляторной батареи
Обогрев заднего стекла (обогрев зеркал)

Блок под капотом

Он находится под защитной крышкой, с левой стороны подкапотного пространства.

Фото — пример

Схема

Назначение предохранителей

1	40А Главная цепь бортового электроснабжения
2	30А Вентилятор системы охлаждения (кондиционер)
3	30А Вентилятор системы охлаждения (2.0L)
4	50А Обогрев лобового стекла
5	60А Свеча накаливания дизеля
6	30/50А Вентилятор радиатора (кондиционер)
7	40А Основная подача электроэнергии в электрическую систему автомобиля
8	30А Замок зажигания, стартер
9	20А Блок управления двигателем
10	10А Контроль заряда батареи, диагностический разъем
11	30А ABS
12	15А Топливный насос, насос высокого давления (дизель)
13	30А Стеклоочиститель (омываетль) фар
14	10А Дневные ходовые огни
15	10А Муфта компрессора кондиционера
16	10А Ближний свет (левая сторона)
17	10А Ближний свет (правая сторона)
18	10А Питание лямбда-зонд, подогреваемый кислородный датчик
19	10А Дневной свет (габаритные огни)
20	10А Управление двигателем
21	20А ABS
22	15А Дневной свет (ближний свет)
23	20А Вспомогательный отопитель, резервное питание противоугонной системы (ST170)
24	30А Свечи накаливания, сабвуфер (ST170)
25	15А Дневные ходовые огни
26	10А Дальний свет (слева)
27	10А Дальний свет (справа)
28	10А Обогрев лобового стекла, питание подогрева (дизель)
29	30А Вентилятор радиатора (кондиционер)
64	30А Мотор отопителя
D1	Диод блока управления двигателем
D2	Диод вентилятора системы охлаждения
D4	Диод системы охлаждения

Расшифровка реле

R1	Зажигание
R2	Свечи накаливания, Насос вторичного воздуха
R3	Обогрев лобового стекла, Вентилятор системы охлаждения
R4	Омыватели фар
R5	Дальний свет
R6	Ближний свет
R7	Топливный насос
R8	Блок управления двигателем
R9	Вентилятор системы охлаждения, Предварительный подогрев
R10	Свечи накаливания, Вентилятор системы охлаждения 2
R11	Кондиционер
R12	Дневные ходовые огни
R13	Противотуманный свет, Стартер
R14	Ксеноновые лампы
R15	Вентилятор системы охлаждения (высокая скорость)
R16	Вентилятор системы охлаждения (низкая скорость)

Электросхемы Форд Фокус 1

Не нашли ответ на свой вопрос? Ознакомитесь с полными электрическими схемами Ford Focus 1: «скачать«.

А если хотите помочь дополнить материал, пишите в комментарии.

Стартер Форд Фокус 3: конструкция, неисправности, демонтаж

Хапыч	У меня ФФ3 хэтч, 1,6 125 л.с. Тренд-спорт. Столкнулся с такой ситуацией. При повороте ключа зажигания машина сначала думает, а потом заводится, бывает и такое, что зажигание вовсе отказывает срабатывать. Приходится повторно заводить. Но такое бывает 1 из 5 раз. Сначала вроде думал, что само собой пройдет, машинка новая, а сейчас начинает раздражать. У кого такая ситуация была?
Чадов	Зажигание не срабатывает или стартер? Я так понимаю что стартер. Такого ниразу не было. А вот задумчивость какая то есть, не сразу стартер включается, а через пол секунды.
Рим	Прямо в точку, респект!!! Да согласен!!! Стартер!!! Есть задумчивость и иногда это сильно раздражает!!! Сцепление выжимаю, жду когда погаснет проверка и завожу и вот тут стартер думает, а потом заводит авто.
СашаШелли	У меня тоже такая проблема. Бывали случаи что чтартер несрабатывал. Если кто знает подскажите это нормальное евление или говорит о какойто неисправности?
Рим	Во-во, я думаю, что такая фигня у всех. Просто некоторые молчат!!! Люди отпишитесь, по-любому такая фигня у каждого, может уже кто-то боролся с этой болезнью?
Хавик	Нет, ничего подобного не наблюдал, ни разу. У меня заводится с кнопки — всё срабатывает мгновенно и с первого раза. обратись к дилеру. 1,6 125 л.с. Титаник.
Гончик	Была такая же беда,но тьфу три раза прошла. С чем связана так и не понял.
Ильинка	Поначалу была подобная беда-я вроде как списывал это на то что сцепление не нажато а скорость включена- МКПП -зажигание выключиши-включишь все работает(заводится)
Рим	Просто как диллеру это все объяснять. Что вот мол включаешь зажигание, а оно думает!!! Через секунду отзывается и заводит двигатель, но это бывает 1 из 5 случаев. Просто хочется понять саму проблему, как ее лечить. А то эти умники диллеры тож всякую фигню навешают типа все само собой пройдет. Может еще кто-то просто внимания на это не обращает и думает, что так и должно быть.
Соча	Тже самое было машина не завелась сначала пока ждал эвакуатор после третьего раза немного подумала и завелась думаю ехать к диллерам чтоб посмотрели стартер у кого такое было?Ездил ли кто с этой проблемой к диллеру?
Алекс1373	За всё время стартер не сработал 1 раз, а на задумчивость не обращаю внимание. Думаю это электроника.
ЭСК	FFC3 125 1.6 Хетч Тренд. Проблема очень похожа, проехал 500км, три раза с утра машина долго не может завестись. Проблема в следующем: температура -18 до -24, сажусь в свою любимую машинку, поворачиваю ключ, а она нифига, даже ничего не говорит мне… после тыканий, выжиманий сцепления и газа, потом опять сцепления.. немного огорчаюсь, проходит минут 15, уже начинаю искать прикурить. . и о нет, она заводится, спокойно так тихо мирно…)) в чем проблема, пока не могу понять, надеюсь что по вашим отзывам больше такого не будет… мб имхо, период обкатки?
Рим	Я на своей машинке уже проехал 2500 км, но все равно задумчивость есть.
Коста	У меня титан 2литра ПШ, пробег 600км. Вобщем я заметил фигня получается со стартером именно в мороз. Нажимаю на кнопку, а стартер молчит, только щелкает под капотом. По ощющениям, что это втягивающая и как-будто не доходит. Седня раз 5 тыркал по кнопке и потом бодро завелась. После прогрева несколько раз заглушил, и завел без проблем. До морозов (не ниже-10) такого небыло. К диллеру не поеду все-равно ничего не найдут, а дальше посмотрим.
Игорь Лат	У меня ФФ3 хэтч, 1,6 125 л.с. Тренд тоже проблемы с запуском. Садишься в машину, вставляешь ключ, выжимаешь сцепления, поворачиваешь ключ на запуск, раздается еле слышный щелчок, но стартер не врубается. Со 2 — 5.. попытки заводится, что называется с пол-пинка. Причем, чем сильнее морозы, тем больше попыток нужно сделать для того, чтобы завести машину. Причем, эта проблем возникает, только после длительной стоянки, когда машина как следует промерзнет. На теплой машине проблем с запуском не возникает. Машина совсем новая брал 2 недели назад, но тогда еще сильных морозов не было. Звонил на сервис (Москва), поговорил со специалистами. Они сказали, что это скорее всего из-за влаги в бендиксе. На днях поеду на сервис, надеюсь проблему решат. О результатах сообщу позднее.
ЭСК	И так ребят, дабы закончить эту тему, скажу следующее, машину взял 2 недели назад, писал выше — были такие же проблемы… пришлось проехать на машине около 600км, полсле этого авто заводится абсолютно нормально, и в любой мороз… Вывод, нужно проехать немного потом в процессе обкатки все нормализуется! Машиной очень доволен)))
Игорь Лат	Все правилно тебе сказали. Седня позвонил диллеру, у меня работает знакомый, рассказываю так вот и так, а он говорит, что я такой не один, люди приезжают по гарантии с такой же штукой. Короче замерзает втягивающее реле, там каким-то образом находится влага (конденсат) и как раз таки на морозе хорошо примерзает.
Фастов	После покупки на следующее утро, после поворота ключа , раза с десятого заводилась, но не всегда иногда со второго. Через неделю после покупки, сегодня сдал машину в сервис, так и говорят вода в стартере!!!
Ильинка	Млин , к 30-ти тысячам пробег подбирается-все устаканивается-косяков все меньше и меньше при нещадной эксплуатации и наших морозах чуть не под 40.Относитесь проще-человек ко всему привыкает,для меня какие-то вещи дикими казались,после японок-сейчас выясняется-все нормально-машина адекватная ,любите её и она будет вам отвечать взаимностью.Все мелкие недопонимания-от незнания-читайте форум,не переживайте по мелочам и будет вам счастье
Гришок	Приветствую всех! Собственно столкнулся с тем же самым. Взял своего фокуса в конце декабря в Питере, ездил чудесно до 24 января — проехал всего 750 км. , но потом столкнулся с такой бедой — утром 25 января при повороте ключа — щелчок, а стартер не крутит. Сначала грешил на аккум, даже в соответствующей ветке написал. Обратился к ОД, где покупал машину — записали на 2 февраля, но посоветовали периодически «пробовать заводить», что меня непомерно изумило… И не поверите — 27 января вечером завелась с полоборота! Двигатель работает ровно, всё отлично! Словно 2 дня ничего и не было. 28 января тоже ездил целый день — всё в норме, 29 завелась со второго раза… А потом… Увы, но с 30 января заводиться хотя бы со 2-3 раза отказывалась, как днём, так и вечером. В итоге получилось всего 2 раза — да и то с 20-30 попытки!!! А иногда и вовсе нет. В итоге, позвонил еще раз ОД, попросили пригнать авто не 2 февраля утром, а 1 вечером, чтобы машина «остыла» за ночь. 1-го вечером завел её еле-еле с 40 (!!!) раза и приезал к ним. 2-го числа звонок с ОД: «машина утром завелась с полоборота, типа всё ок, чо вы хотите?..» Кое-как объяснил, что и у меня иногда заводится, а иногда и нет. Так вот, теперь мой фокус стоит у них с вечера прошлой среды (1 февраля), а мастер только приходит к ней и заводит её 2 раза в день. При этом никакой осмотр делать не хотят, пока не увидят всё «своими глазами». При этом утверждают, что верят мне, но если всё работает — то, цитирую: «копаться в стартере надо, а это долго»… Так что в итоге делать-то? Время идёт! PS: написал кляузу в Форд-Солерс, ответили, что моё дело рассматривают, будут сами наезжать на ОД, почему ничего не принимают с моей машиной, пока жду действий дальнейших. А сам на месте не сидел — нашел знакомых на заводе во Всеволожске — сказали, что это признанный гарантийный случай, в стартере какая-то не та смазка применена, нужно его разбирать, вытирать смазку (вероятно, менять) и собирать. Но как доказать это дилеру?

Как заменить стартер на Ford Focus Titanium

Удаление стартера на Ford Focus осложняется, во-первых, тем, что к нему трудно подобраться, а во-вторых, тем, что его сложно извлечь после отключения. Это работу проще сделать, если у вас есть подъемник для машины, впрочем, это можно сделать и лежа на земле при помощи домкрата.

В любом случае, будьте готовы потратить несколько часов на эту процедуру.

Инструкция
1. Оденьте защитные очки. Поставьте авто на ручник и откройте капот. Отключите кабель массы. Подоприте задние колеса.

2. Ослабьте болты переднего правого колеса гаечным ключом.

3. Поставьте домкрат под переднюю часть авто и поднимите Ford Focus Titanium. Поставьте авто на подпорки. Открутите болты до конца и снимите колесо.

4. Залезьте под авто до тех пор, пока вы не увидите стартер – он виден через отверстие брызговика правого переднего колеса. При помощи насадок отсоедините провода от стартера. Затем открутите стартер двигателя.

5. Двумя руками вытащите стартер через колесо. Возможно, потребуется слегка наклонить его в сторону, чтобы найти правильный угол наклона для удобного скольжения и съема.

6. Поставьте новый стартер на место, выполняя все действия в обратном порядке.

7. Прикрутите новый стартер и подключите провода при помощи отверток и ключей.

8. Вручную установите правое переднее колесо и затяните болты на нем.

9. Уберите подпорки из-под автомобиля и опустите домкрат. Затяните гайки до 85 Н•м динамометрическим ключом. Подсоедините провод массы к аккумулятору.

Полезные советы

Прежде чем преступить к таким сложным заданиям, лучше просмотреть руководство по пользованию в картинках, например, руководство Haynes, чтобы вы знали, что ожидать. Держите руководство под рукой во время процедуры в случае, если вы столкнетесь с трудностями.

В некоторых моделях авто доступ к стартеру и проводам будет проще, если вы удалите воздухоочиститель и дотянетесь к болтам сверху. Внимательно изучите строение вашего Ford Focus, чтобы заранее решить, с какой стороны будет проще и быстрее отсоединить стартер.

Как поменять стартер на Ford Focus

Автомобильный стартер двигателя находится в моторном отсеке, он активируется ключом зажигания для завода двигателя машины.

Ford Focus – это компактные модели, поэтому в моторном отсеке относительно мало места. Если необходимо заменить стартер в Фокусе 2003 года, нужно будет удалить ряд других компонентов двигателя, чтобы получить доступ к стартеру; какие именно детали удалить – зависит от типа двигателя конкретного автомобиля.

Инструкция

Удаление стартера

1. Отключите кабель массы от аккумулятора.

2. Поднимите переднюю часть машины домкратом и подоприте при помощи стенда для ведущего моста передней оси; убедитесь, что вы поставили авто на ручной тормоз.

3. Отсоедините отводящую трубку воздушного фильтра от дроссельной заслонки, если ваша модель имеет SPIдвигатель; ослабьте зажим шланга плоскогубцами.

4. Открутите болты и отсоедините насос гидроусилителя, используя гаечный ключ, уберите насос в сторону, но не отсоединяйте и не растягивайте сильно шланги насоса. Это потребуется только в случае, если у вас 2,3-литровый двигатель.

5. Отвинтите болты крепления стартера двигателя с помощью гаечного ключа и затем потяните механизм с направляющих шпилек в сторону коробки передач, вам может потребоваться наклонить двигатель, чтобы удалить его. Открутите гайки крепления и отсоедините провода от стартера.

Установка старера на Форд

1. Подсоедините проводку и гайки к новому стартеру и задвиньте его на направляющие шпильки, затем затяните болты гаечным ключом.

2. Подсоедините все детали, которые были отсоединены: прикрутите насос усиленного рулевого управления на место и подсоедините отводящую трубку воздушного фильтра, используя ее фиксатор.

3. Опустите автомобиль с домкрата и подсоедините кабель массы.

Советы и предупреждения

Если Ford Focus имеет SVT двигатель, вам, вероятно, нужно будет снять впускной коллектор для доступа к стартеру. Эту задачу лучше всего доверить специалистам, если это вообще возможно.

Замена стартера на Ford Mondeo

Для доступа нужно, прежде всего, снять переднюю решетку и передние фары с авто. Затем нужно открутить две гайки блока вентилятора. Внимание: сначала нужно его охладить.

Такие манипуляции дадут вам место для доступа к болтам, которые удерживают стартер. Перед тем, как открутить болты, нужно отсоединить клеммы проводов. Теперь можно снять стартер с правой стороны от радиатора. И один совет для защиты радиатора. Перед заменой стартера нужно вставить тонкий лист фанеры или ДВП, чтобы случайно не повредить радиатор ударом ключей или стартера. Нужно очистить всю пыль и мусор (если он еще пригоден), после чего фанеру можно убрать.

Вся процедура замены стартера занимает около 30 минут, он легко и быстро крепится.

Многие стартеры продаются за плату по возврату, то есть за дополнительную плату при покупке новой детали, которая возмещается клиенту после возврата старой детали, если она в ремонтопригодном состоянии. В таком случае не забудьте сохранить чек и упаковку на новую деталь, верните ее как можно скорее.

ford focus starter, ford focus starter Поставщики и производители на Alibaba.com

40,00-70,00 долларов США за штуку

50 штук (минимальный заказ)

Технические характеристики: — Описание: Стартер — Применение: для FORD — OEM : 438180 — Номинальная мощность: 2,2 кВт — Количество зубцов: 10 — Напряжение: 12 В — Надежная упаковка Сертификат: ISO 9000 и TS 16949 Упаковка: — 1 шт. В коробке — Нейтральная коробка — Коробка бренда клиента Преимущества: — Быстрая доставка — лучшая цена, лучший сервис — высокое качество Мы также поставляем следующие линейки стартеров: CAR OEM № ЗАМЕТКА ПО ПРИМЕНЕНИЮ BENZ BOSCH: 0001416040 BENZ 24V, 5.4кВт (9 зубцов) BENZ BOSCH: 0001417036 BENZ 24 В, 6,6 кВт (9 зубцов) BENZ BOSCH: 0001367034 BENZ 12 В, 3 кВт (9 зубцов) BENZ BOSCH: 0001416002 BENZ 24 В 5,4 кВт (9 зубцов) BENZ BOSCH: 0001417ETH 24 Вт M009T82479 WAI: 2-2824-MI BENZ 24 В 7,5 кВт (11 зубцов) BENZ M009T80473 BENZ 24 В 7,0 кВт (12 зубьев) BENZ BOSCH: 0001109250 BENZ 12 В, 2,0 кВт (10 зубцов) BENZ VALEO: D6RA68 / 168 BENZ 9 12 В 1,1 кВт 0041515001 0041518801 BOSCH: 0001372006 0001372001 LUCAS: LRS01907 LRS01961 VALEO: 458176 HC #: CS1077 LESTER: 30110 24 В 6.5 кВт (11 зубцов) BENZ 0001372005 0986020880 LESTER: 30114 24 В 6,2 кВт (11 зубцов) BENZ 0031517401 0041515901 BOSCH: 0001368300 0001368307 0001368309 0986013490 0001358024 0001368055 WAI: 18671-2298 001368055 WAI: 2ESVATTER 6: 2: 2968055 WAI: 2ESVATTER6 : 2-2307-MD BOBCAT 12V 3. 0KW (10TEETH) BOBCAT 228000-5810 6675957 12V 2.7KW (11TEETH) BOSCH F000AL0414 (старый F000AL0401) BOSCH F-005-M00-003 F-000-AL0-124 LESTER: 33260 HOLDEN: 10455700, 707,712 10457199 92039306 92046275 92066306 12 В 1,4 кВт (9 зубцов) BOSCH 0-001-109-014 0-001-109-036 LESTER: 18360 WAI: 2-2355-BO Mercedes Vito Sprinter 12 В 2.0 кВт (10 зубцов) BOSCH 986017320 986017323 Mercedes Actros 24 В 6,2 кВт (11 зубцов) BOSCH 0001362316 ЛЕСТЕР: 16563 17095 BOSCH: 0001358041 0001359090 0001362312 0001369001 0001362316 WOODAUTO: STR22079 WAI-2- 108014BWAI: 2 -108012B-28014-BO-2- 0001401007 0001401011 0001401025 0001401049 12 В 3,5 кВт (9 зубцов) BOSCH 0001208517 12 В кВт (9 зубцов) BOSCH 0001107024 0986018110 WAI: 2-1921-BO ЛЕСТЕР: 18473 12 В 1,1 кВт (9 зубцов) BMW 12411271097409 WAI 124112719740112411710740112412710740845 WI ЛЕСТЕР: 17140 BMW 12 В 1.4кВт (9 зубцов) BMW 12412306001 12412306700 VALEO: 432635 D6RA55 D6RA75 BMW 12 В 1,1 кВт (9 зубцов) BMW 986017110 BMW M3 X3 Z3 Z4 12 В 1,4 кВт (9 зубцов) BMW 12412306700 VALEO: D6RA55 D6RA75 LESTER14 (92216 12 В CESTER): 2,9 кВт (11 зубцов) CASE 228000-8571 Трактор CASE с двигателем CUMMINS 6BT 24 В (10 зубцов) CASE 22800-7873 228000-7871 RE501294 9722809-787 LESTER: 18018 LOADER 350, 7715 & amp; 7815 ТРАКТОР 12 В 4,0 кВт (11 зубьев) CAT 10478961 CAT CAT 4N3181 CAT CAT M008T60873 CAT 320C 24 В 5,0 кВт (10 зубов) CAT M008T60471 M008T60371 M008T60372 CAT S6S 24 В 5. 0 кВт (10 зубцов) CAT M004T95478 CATERPILLAR 926 24 В 8,0 кВт (15 зубцов) CAT M008T80472 243-22201 Дикси: S-80048 CAT MITSUBISHI 4M40 CW PLGR MI 24 В, 3,2 кВт (11 зубов) CAT 338-3454 6V0890 24 В -3708110GA Механическая коробка передач Chery QQ3 SQR372F (812cc 0.8L) CHERY Chery QQ3 Manual Transmission SQR472F (1083cc 1.1L) CHERY B11-3708110BA B11-9708110EA Механическая коробка передач Chery Eastar SQR484F (1971cc1 2.0L)
