размеры, описание, фото :: SYL.ru

Согласно карте технического обслуживания автомобиля, необходимо производить замену подшипников передних ступиц ВАЗ-2108. Размеры у них больше, чем у аналогичных, устанавливаемых на модели ВАЗ 2101-2107. Причем имеются особенности проведения замены. На «классике» используются конические подшипники, обязательно нужно при затяжке ступичной гайки соблюдать допустимое усилие. В противном случае подшипник развалится и придется покупать новый. На восьмерках применяются цилиндрические подшипники, при затяжке ступичной гайки нужно прикладывать столько усилия, сколько сможете – только не сорвите резьбу.

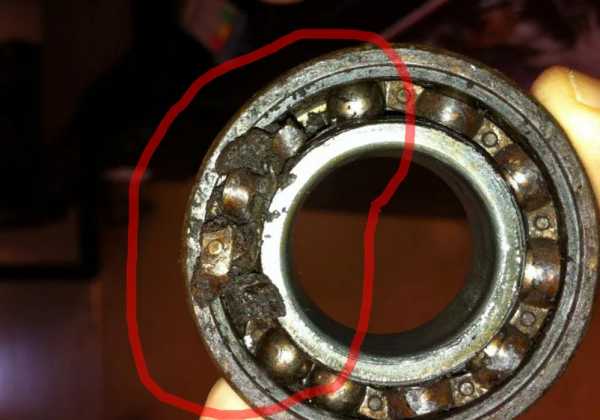

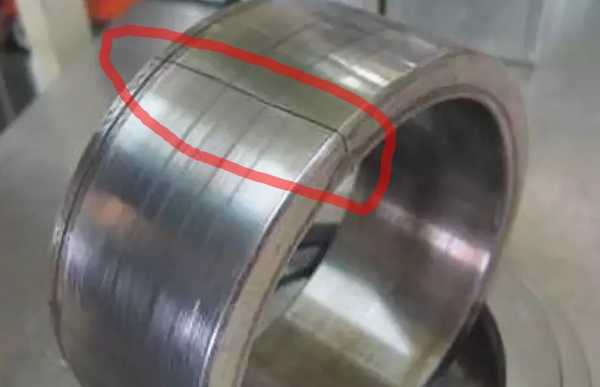

Признаки поломки ступичного подшипника

По мере эксплуатации автомобиля происходит износ его узлов и агрегатов. Причем более всего страдают те, которые постоянно нагружены – это трущиеся детали. Действуют вес двигателя и сила трения на подшипник передней ступицы ВАЗ-2108. Размеры у него поэтому такие внушительные – чтобы справиться с нагрузкой. Но при выходе из строя элемента возникают такие симптомы:

1. На ранних этапах появляется еле заметный гул.
2. Могут ощущаться незначительные вибрации, передаваемые от колес к кузову.
3. По мере износа подшипника гул и вибрация усиливаются.

Если не произвести своевременно замену, подшипник может заклинить. При работе будет наблюдаться чрезмерный нагрев ступицы – внутри обоймы подшипника смазки очень мало, металлические элементы трутся друг о друга.

Инструмент для проведения ремонта

Чтобы произвести замену подшипника передней ступицы ВАЗ-2108, вам потребуется наличие инструмента. Все работы необходимо проводить на хорошо зафиксированном автомобиле. Вам потребуется наличие такого инструмента:

1. Набор ключей и головок.
2. Монтажная лопатка.
3. Съемник для подшипников.
4. Газовая горелка.
5. Домкрат, противооткатные башмаки и надежные опоры.
6. Небольшой кусок трубы диаметром 10 см.
7. Молоток и зубило.
8. Щипцы для снятия стопорных колец.

Методика проведения работ на левом и правом колесах одинакова. Желательно заменять подшипники сразу на обеих сторонах. Устанавливать требуется элементы одного и того же производителя, которые рекомендованы заводом.

Подготовка к проведению ремонта

Теперь настало время снять старый подшипник передней ступицы ВАЗ-2108. Размеры его указаны в статье ниже, при выпрессовке можно использовать обойму от старого ролика. Перед началом проведения работ выполните следующие действия:

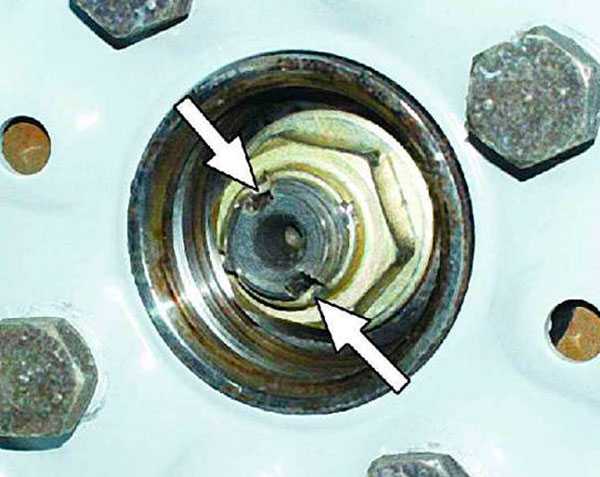

1. Расконтрите гайку передней ступицы.
2. Ключом на «30» с большим рычагом сорвите гайку.
3. Установите под задние колеса противооткатные башмаки.
4. Сорвите болты крепления колес.
5. Поднимите ремонтируемую сторону на домкрате.
6. Установите опоры под автомобиль.
7. Снимите колесо, положите его под двигатель автомобиля.

Вот и все, теперь можно приступать к демонтажу подшипника передней ступицы ВАЗ-2108. Размеры старого и нового должны совпадать. Если диаметр будет немного больше или меньше, подшипник не сможет работать правильно.

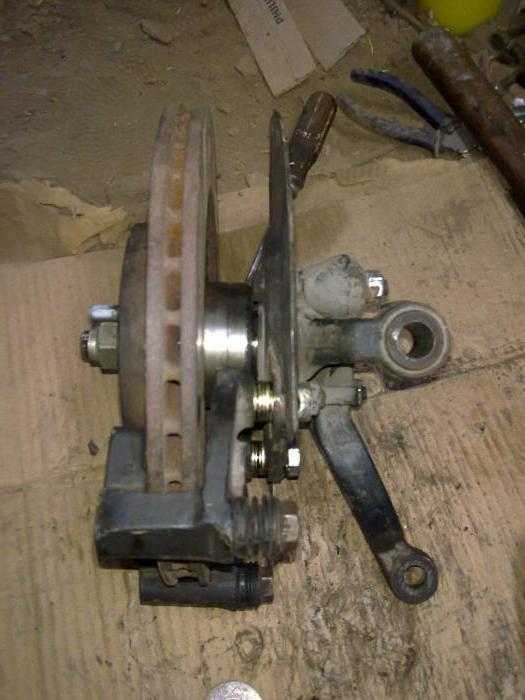

Снятие ступицы переднего колеса

Теперь необходимо снять ступицу. Для этого вам потребуется:

1. Наметить положение ступицы на стойке при помощи маркера. Обязательно перед этим очистите тщательно поверхность.

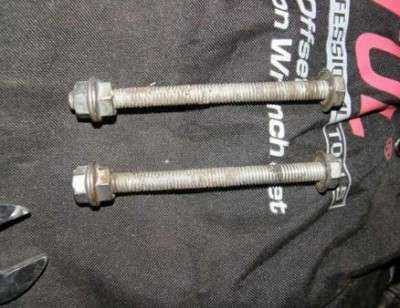

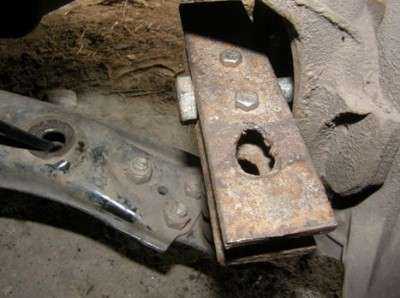

2. Выкрутить ключами на «17» и «19» гайки с болтов крепления ступицы к стойке амортизатора.

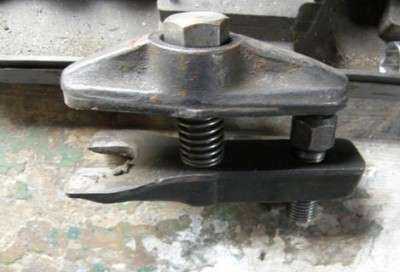

3. Ключом на «17» необходимо выкрутить нижние болты крепления шаровой опоры к ступице. Это простой вариант, когда не требуется проводить замену шаровой. Но если нужно и ее менять, то надо ключом на «19» выкрутить гайку с пальца шаровой и при помощи съемника демонтировать ее.
4. Полностью выкрутить гайку ступицы.
5. Аккуратно сбить ступицу переднего колеса с ШРУСа.

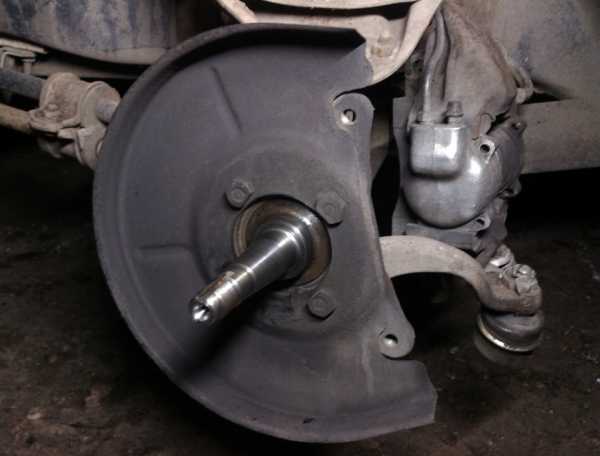

Вот и все, теперь необходимо полностью разобрать элемент и извлечь подшипник ступицы переднего колеса ВАЗ-2108.

Снятие подшипника

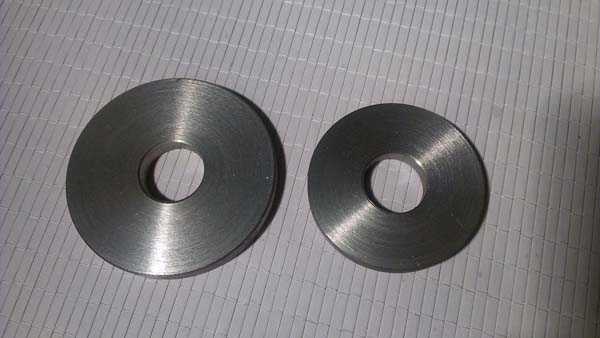

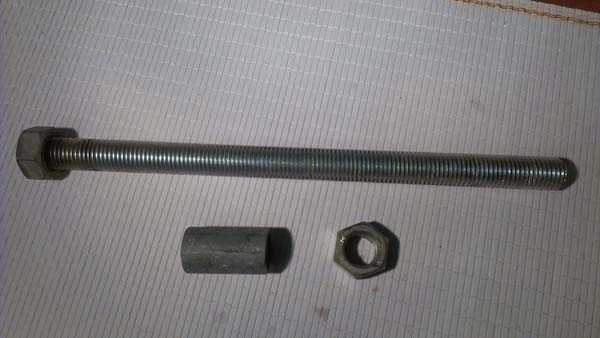

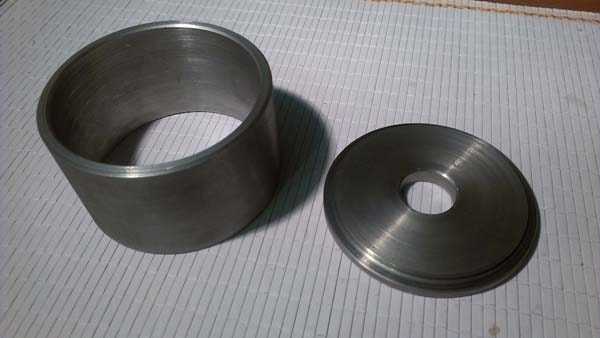

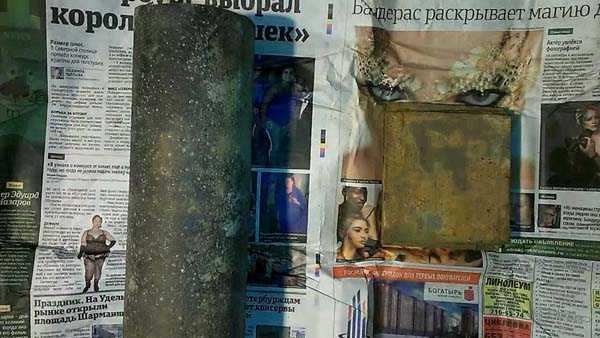

Чтобы извлечь из посадочного места подшипник, вам потребуется наличие съемника. Изготовить его можно даже самостоятельно, никаких дефицитных компонентов нет, конструкция очень простая. Съемник подшипника передней ступицы ВАЗ-2108 представляет собой длинный болт с крупной резьбой и гайку. А самое главное – проставки и оправки диаметром как у ступичного подшипника. Если нет такого съемника, то можно всю работу сделать молотком, но оправка все равно должна быть.

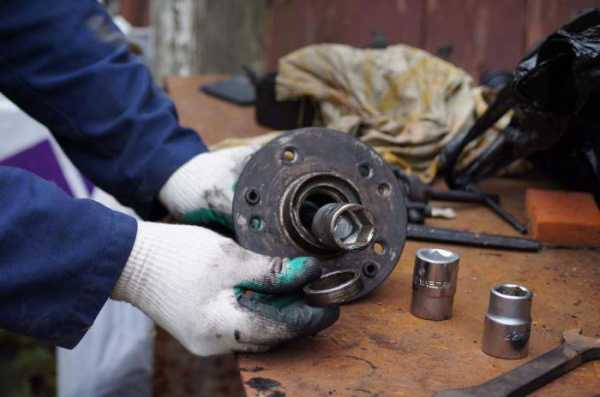

Первым делом извлекаете непосредственно ступицу, в которой проделаны отверстия для крепления колес. Далее необходимо при помощи щипцов извлечь стопорные кольца. Если нет инструмента такого, то можно воспользоваться плоской отверткой, плоскогубцами и шилом. После извлечения колец можно приступать к выпрессовке подшипника. Если делаете это молотком, то старайтесь бить точно и резко, так подшипник быстрее выйдет.

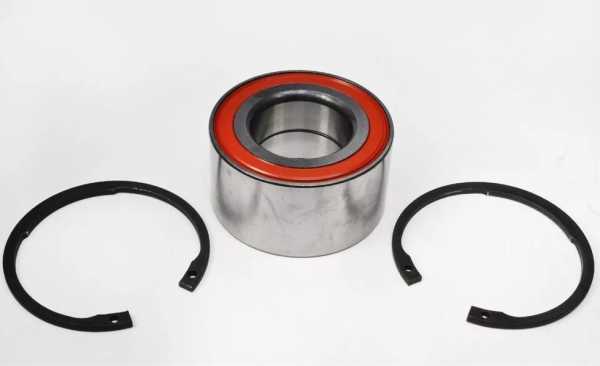

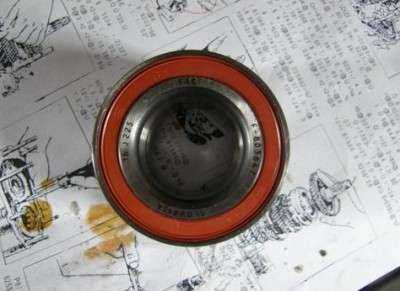

Размеры подшипников

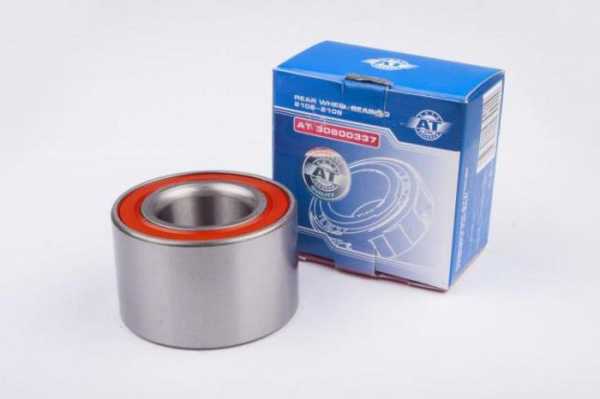

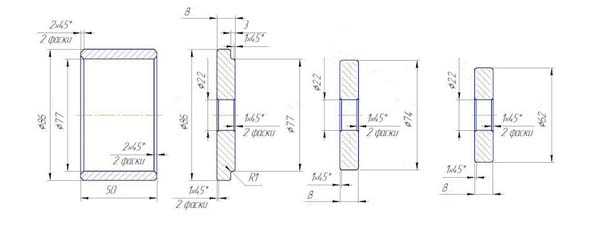

В статье приведено фото подшипников передней ступицы ВАЗ-2108, а также чертеж съемника с указанием всех размеров. Поэтому, если вы сомневаетесь, тот ли ролик приобрели, сверьтесь с размерами ступицы. Каталожный номер детали – 256907.

Размеры у элемента такие:

1. Наружный диаметр обоймы – 64 мм.
2. Внутренний диаметр – 34 мм.
3. Масса – 445 гр.
4. Внутри установлены шарики диаметром 9,525 мм.
5. Суммарное количество шариков – 28.
6. Узел рассчитан на работу со скоростью вращения свыше 6000 об./мин.

В любом автомобильном магазине продавцы смогут посоветовать вам наиболее качественный товар.

Производители

Многие автомобилисты не знают, какой выбрать подшипник передней ступицы ВАЗ-2108 для своей машины. Сейчас можно встретить несколько производителей на рынке:

1. ГПЗ-23, г. Вологда, имеет аббревиатуру VBF. Завод заслужил доверие среди автомобилистов, один из лучших производителей ступичных подшипников для отечественных автомобилей. Из-за относительно низкой стоимости эти детали практически не подделывают.
2. SPZ, г. Саратов – как считают многие специалисты, подшипники этого производителя самые надежные, долговечные и качественные. А самое главное – очень низкая стоимость деталей.
3. ГПЗ-20, г. Курск больше не занимается производством ступичных подшипников, но в магазинах и на складах можно встретить продукцию.
4. Не очень хорошо отзываются специалисты о самарском СПЗ-3. Стоимость подшипников очень низкая, но и качеством не блещет, ресурс очень маленький.

Некоторые автомагазины стараются не связываться с малоизвестными предприятиями, которые производят некачественные изделия. Поэтому на прилавках можно встретить только саратовские и вологодские подшипники.

Установка нового подшипника

Чтобы упростить монтаж, можно совершить маленькую хитрость – немного прогреть ступицу, а подшипник остудить в морозилке. В первом случае металл расширится, во втором – сожмется. Запрессовка пройдет намного проще и быстрее. Главное – не перегреть ступицу, иначе сальник на подшипнике оплавится, и смазка вытечет. В результате этого придется покупать новые запчасти и делать заново ремонт.

Смажьте внутреннюю поверхность ступицы и установите стопорное кольцо с одной стороны. Аккуратно теперь можно начинать запрессовывать ступичный подшипник ВАЗ-2108. Размеры если правильные и нет отклонений в геометрии узлов, сборка не займет много времени. По завершении установите второе стопорное кольцо. Соберите весь узел и установите на ШРУС, наживив болты сверху и снизу. При необходимости произведите замену шаровой опоры.

Затяжка гайки ступицы производится ключом на «30» с очень большим усилием после сборки всей подвески и установки автомобиля на колеса. Вся сборка производится в обратном порядке, не забывайте про метки на поверхности стойки амортизатора. После всех работ следите за тем, чтобы не было сильного износа резины – в противном случае сделайте развал-схождение.

www.syl.ru

Замена ступичного подшипника ваз 2107 своими руками. Много фото.

Доброго времени суток уважаемый читатель. Процесс замены переднего ступичного подшипника на классике не сложен. При наличии инструмента и свободного времени с этой процедурой может справиться каждый. В этой статье ты узнаешь:

1. Как определить, что ступичный подшипник сломался?
2. Подшипник какой фирмы выбрать?
3. Какой инструмент понадобиться?
4. Как заменить ступичный подшипник и как его отрегулировать.

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Определить неисправный подшипник можно еще и по черезмерно греющемуся колесу (например если передний правый диск колеса гораздо теплее переднего левого). Но нельзя сравнивать по температуре задние и передние колёса т.к. на них стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник меняется если:

• Колесо болтается отдельно от поворотного кулака.
• Слышен гул, скрежет при вращении колеса.
• Колесо крутится неравномерно.
• Колёсный диск сильно греется.

Какой фирмы выбрать ступичный подшипник на ВАЗ 2107, 2106?

На вазовскую классику достаточно большой выбор подшипников. Здесь каждый выбирает для себя сам, взять подороже, но понадёжнее или же подешевле, но проехать на нем меньший километраж.

Хорошо зарекомендовавшие себя фирмы производящие подшипники:

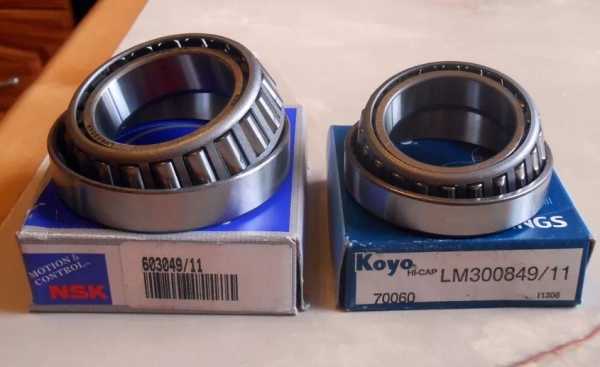

Подшипники передней ступицы ВАЗ 2107 размеры.

В таблице приведены размеры для подшипников передней ступицы автомобиля ВАЗ семейства классики.

Как заменить ступичный подшипник на ВАЗ 2106, 2107?

Мы определили, что неисправен именно ступичный подшипник, купили новый и готовим инструменты для работы:

1. Молоток
2. Пассатижи
3. Набор торцевых ключей
4. Отвёртка ударная (по которой можно бить и она не сломается)
5. Оправка для запрессовки новых обойм подшипников
6. Головка на 27 с большим воротком (для ступичной гайки)

Снятие ступичного подшипника.

В первую очередь снимаем колпачёк, закрывающий ступичную гайку. Далее выравниваем завальцованые края ступичной гайки и откручиваем её.

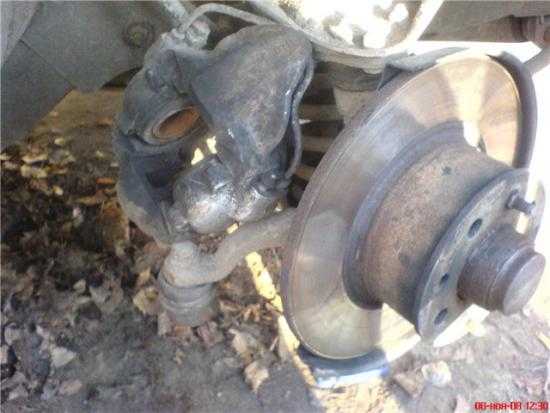

Вывешиваем колесо и откручиваем тормозной суппорт.

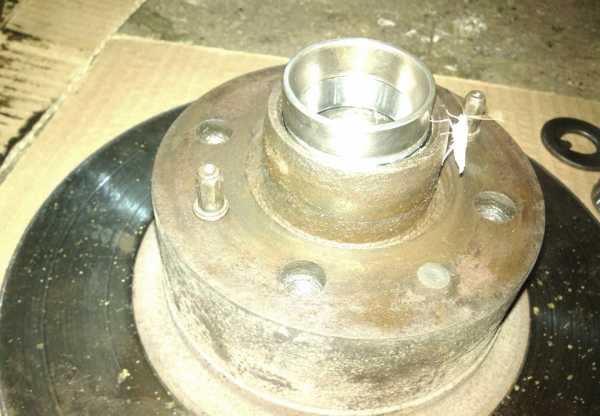

Можно снять ступицу вместе с тормозным диском.

Вытаскиваем кольцо разделяющее сепораторы.

Достаём внутренний и внешний сепараторы и выбиваем их обоймы.

Прочищаем ступицу от старой смазки и грязи.

Установка нового ступичного подшипника.

Установка происходит в обратном снятию порядке.

Аккуратно через оправку (старую обойму на крайний случай), запрессовываем новые обоймы, предварительно смазав их стенки моторным маслом или литолом.

Устанавливаем разделительное кольцо.

Обильно смазываем внутренний сепаратор литолом, ставим его на место и закрываем сальником. Заполняем чуть меньше, чем на половину ступицу литолом и ставим её на поворотный кулак.

Смазываем внешний сепаратор и ставим его на место.

Теперь закручиваем ступичную гайку, но не до конца. Ставим тормозной суппорт, прикручиваем колесо.

Когда все старые запчасти поменяли на новые, нужно отрегулировать

Регулировка подшипника ступицы на Ваз 2107.

Ступичная гайка должна быть затянута так, что бы колесо не болталось и свободно крутилось. Т.е. вращаем колесо и подтягивая или ослабляя гайку ищем такое её положение в котором колесо не будет болтаться и будет свободно вращаться.

www.vaz-zona.ru

Замена ступичного подшипника ВАЗ 2110 своими руками (фото)

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

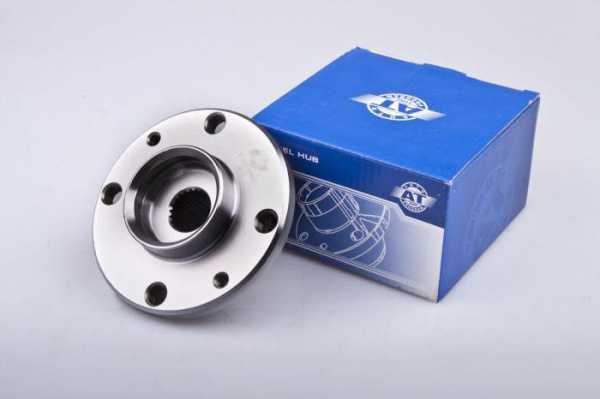

Подшипник ступицы переднего колеса

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Опытные мастера рекомендуют не откладывать замену этого компонента, чтобы избежать ненужных неприятностей.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Схема ступицы переднего колеса

Следует привести перечень необходимых инструментов:

• Специальный съемник, чтобы осуществить съем подшипника;
• Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
• Головка на 30, оснащенная качественным воротком;
• Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

1. С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса.
   Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
2. Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
3. Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
4. Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

• Цапфу в сборе;
• Колпак ступицы;
• Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

Итак:

• В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
• Достаточно просто аккуратно вынуть подшипник и заменить его новым;
• После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

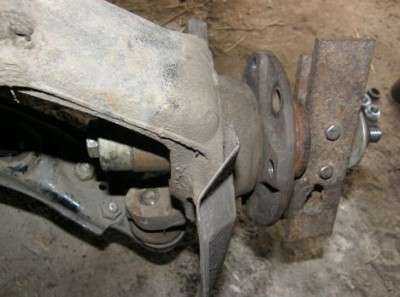

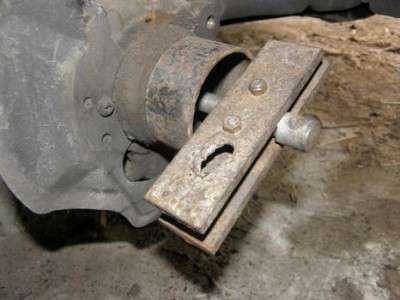

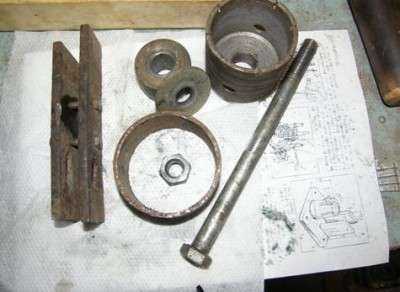

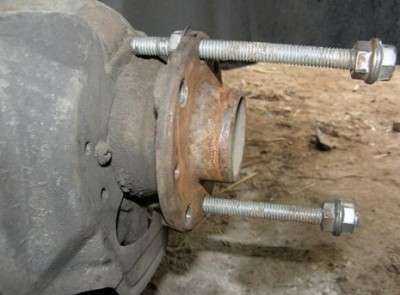

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

• Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
• После этого мастеру понадобится перейти на верстак;
• Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
• После этого все устанавливается обратно, так же, как было снято до этого.

Снимаем стопорное кольцо

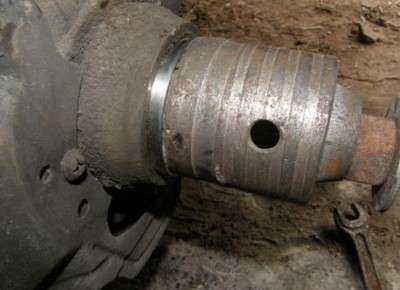

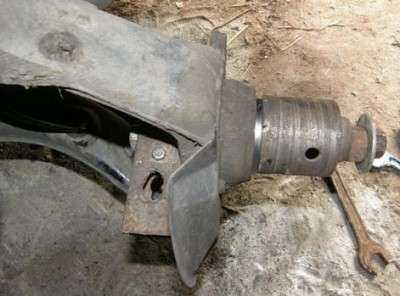

Опираясь на внутреннее кольцо подшипника, куском трубы выбиваем подшипник

Или выпрессовываем его съемником

В очищенную и смазанную ступицу запрессовываем новый подшипник

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

• Мастер ставит метки;
• Выбивает болты кулака;
• Выкручивает крепежные болты из нижней шаровой опоры;
• Подшипник должен быть выбит из ступицы;
• Стопорные кольца демонтируются;
• С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

• В этом случае потребуется снять всю стойку полностью;
• После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
• На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

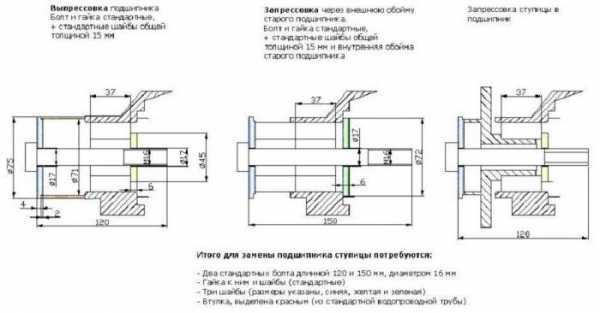

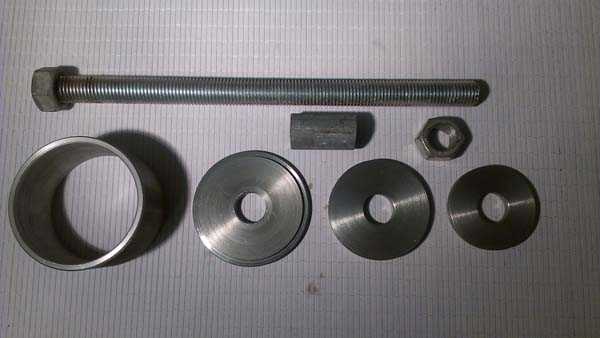

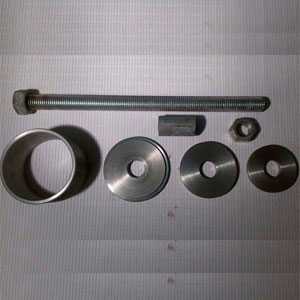

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

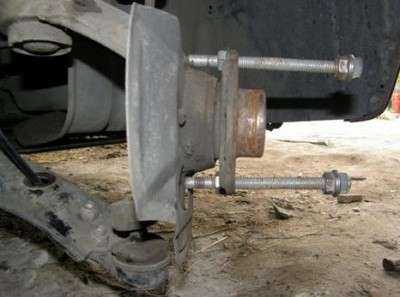

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.
