Форсунка омывателя веерная – Форсунки омывателя лобового стекла – веерные универсальные или обычные?

Содержание

Форсунки омывателя лобового стекла - веерные универсальные или обычные?

Дата публикации: .
Категория: Автотехника.

Максимальная обзорность очень важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворникам, правильному обтеканию встречными потоками воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на дорожном полотне. Однако если одна из этих систем выйдет из строя, работа другой не сможет выполняться на нужном уровне, именно поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы приобрести правильные устройства в первую очередь необходимо разобраться в существующих типах этих деталей.

Типы форсунок

Существуют следующие разновидности жиклеров:

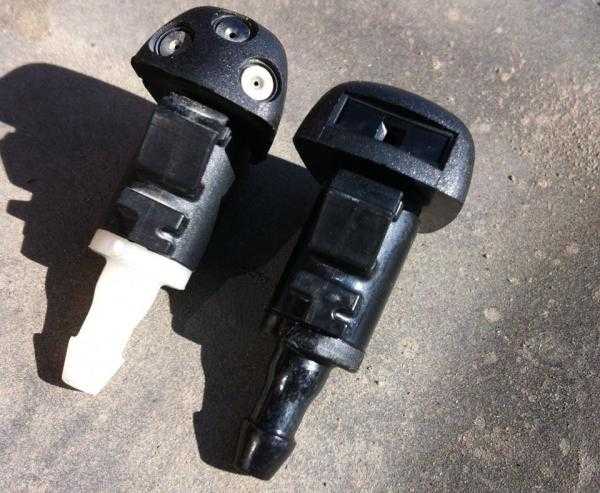

  • Струйные – форсунки омывателя в виде полого цилиндра. Внизу конструкции находится штуцер, благодаря которому производится подключения самой форсунки к шлангу. В верхней части находится распылитель. Сила подачи жидкости в этом случае можно настроить с помощью специального винта.
  • Веерные форсунки. Особенностью такой конструкции является наличие множества распылителей (не менее 3). Также стоит отметить, что жидкость проходит в этом случае через более узкий канал, благодаря чему жидкость распыляется с большим давлением.

Первый тип чаще встречается на «немолодых» автомобилях, а также на авто отечественного производства, например, форсунки омывателя лобового стекла ваз 2110 имеют струйную конфигурацию. На иномарках и машинах произведенных за последние годы уже устанавливаются веерные жиклеры.

Форсунки омывателя, разработанные по современным технологиям, отличаются не только удобством эксплуатации, но и простотой установки. Однако и у этих элементов есть свои недостатки.

Преимущества и недостатки веерных форсунок омывателя

Благодаря удачной конструкции веерных жиклеров на стекло попадает не узкая струя, как в случае со струйными моделями, а широкий мелкодисперсный поток, который покрывает практически всю «лобовуху». Среди других достоинств стоит выделить следующие:

  • Благодаря хорошему распылению, грязь растворяется более эффективно, в результате чего происходит экономия жидкости.
  • Если в случае со струйными жиклерами, дворники начинают работать чуть раньше, чем жидкость попадает на стекло, то веерные модели подключаются одновременно с дворником. Это позволяет защитить стекло от царапин.

Если говорить о недостатках, то автолюбители выделили следующие нюансы:

  • Жиклеры веерного типа быстро покрываются льдом при отрицательных температурах. Чтобы избегать таких неприятностей приходится докупать дополнительную систему обогрева для омывателей.
  • Так как на стекло попадает сразу большое количество жидкости, видимость снижается на несколько секунд, пока дворники не начнут работать.

Как видите, недостатки у такой системы тоже есть, но все их можно решить. Главное, правильно подобрать жиклеры для своего авто.

Как выбрать форсунки омывателя

Лучше всего выбирать жиклеры именно для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут отличаться. Конечно, эти отличия не критичны и всегда можно подогнать деталь для вашей марки авто, но в этом случае монтаж будет намного сложнее.

Либо можно приобрести универсальные изделия, которые подходят для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба жиклера абсолютно идентичны с одной разницей – корейская деталь будет стоить почти вдвое меньше, чем шведский аналог. Во всем остальном оба изделия можно использовать как форсунки омывателя лобового стекла Ford, Mazda, Subaru, Daewoo и для других моделей.

Еще один альтернативный вариант предлагает концерн Toyota, но при покупке жиклеров под каталожным номером 85381-АА042 от этого производителя стоит учитывать, что они продаются по 1 штуке. Поэтому при оформлении заказа через интернет необходимо добавить в корзину два наименования. После приобретения изделий их можно установить самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «омывайка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие шаги:

  1. Уберите обивку и аккуратно вытяните пластиковые пистоны.
  2. Снимите буферные поролоновые прокладки. Обычно они держатся на скотче, поэтому для их обратной установки необходимо подготовить немного свежей клейкой ленты.
  3. Отсоедините накладки на пластиковые детали.
  4. Уберите шланги, через которые подается жидкость.
  5. Снимите старые форсунки.
  6. Подключите патрубок к новым жиклерам.

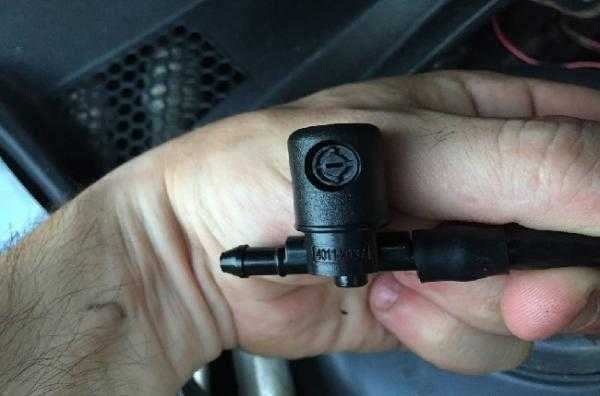

  7. Подключите обратный клапан к патрубкам жиклеров и трубам.
  8. Проверьте работу системы.

При замене штатных форсунок требуется также приобрести обратный клапан, который не будет допускать «отката» жидкости, из-за которого дворники часто начинают работать задолго до того, как на стекле появится чистящий состав.

Иногда новые форсунки омывателей не работают, как полагается (жидкость льется слишком высоко или наоборот низко, со смещением в сторону и так далее) и в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать жиклеры омывателей

Для регулировки форсунок не требуется специализированного оборудования или особых навыков. Все что вам понадобится – это обычная иголка или булавка. Для того чтобы разобраться как отрегулировать форсунки омывателя лобового стекла достаточно понять что они имеют шарообразную форму и беспрепятственно крутятся внутри пластмассового корпуса. Поэтому просто:

  • Смело вставляем булавку в форсунку и начинаем ее поворачивать в нужном вам направлении.
  • Если жидкость попадает на стекло через-чур низко, то крутим булавкой вверх.
  • Если струя бьет очень сильно – это также можно исправить с иголкой.
  • На иномарках у форсунок по 3 струи, которые лучше отрегулировать не одинаково. Крайние должны находиться в самых низких точках, так как они бьют по бокам автомобиля. Средние лучше направить в центральную часть лобового стекла, а оставшиеся центральные струи лучше направить в верхнюю часть стекла.

Также самостоятельно можно и почистить жиклеры омывателя своими руками.

Как чистить форсунки омывателя

Если жиклеры начали работать неправильно, то чаще всего решить проблему можно, очистив эти элементы от загрязнений. Перед тем как почистить форсунки омывателя лобового стекла подготовьте:

  • булавку или швейную иглу;
  • компрессор;
  • шприц большого объема;
  • мыло и воду.

Перед работой рекомендуется проверить уровень чистящей жидкости в бачке, так как жиклеры могут не работать из-за отсутствующей «омывайки». После этого нужно отсоединить форсунки омывателей от шлангов и чуть надавить на них до поднятия.

Далее, выполните следующие несложные шаги:

  1. Промойте каждую форсунку в мыльном растворе.
  2. Подключите компрессор, включите продув и обработайте жиклер под сильным давлением.
  3. Если под рукой не оказалось компрессора можно использовать шприц, в который необходимо набрать воды.
  4. Очистите отверстия с помощью обычной иглы или булавки.
  5. Вставьте шприц в сопло и начните промывку.

Конечно, компрессор будет намного действеннее, но если форсунки сильно забились и не попускают жидкость, то с помощью подручных средств вы сможете хотя бы временно решить проблему.

Еще один способ – оставить жиклеры на ночь в мыльном растворе, а утром попробовать повторно использовать шприц или компрессор. Это будет полезно в случае особенно сильных застарелых загрязнений.

В заключении

Устанавливая форсунки омывателя фар универсальные или жиклеры для лобового стекла старайтесь настроить их таким образом, чтобы они разбрызгивали жидкость на поверхность стекла, не выходя за его пределы. Выбирая веерные жиклеры, старайтесь отдавать предпочтение тем моделям, которые были разработаны именно для вашего автомобиля, этим вы сэкономите себе время на монтаже элементов.

avto-moto-shtuchki.ru

Как почистить и отрегулировать веерные форсунки омывателя автомобиля

Не всех автовладельцев устраивают стандартные стеклоомыватели, которые отвечают за очистку лобового стекла вместе с самими дворниками. Чтобы улучшить качество чистки стекла, часто устанавливаются более эффективные и современные веерные форсунки.

Несмотря на ряд объективных преимуществ, эти элементы также имеют некоторые недостатки. Периодически водителям приходится чистить форсунки, а также регулировать их для правильной подачи стеклоомывательной жидкости на ветровое стекло.

Все эти процедуры можно выполнить самостоятельно. Причём это отнимает немного времени и не требует особых знаний или опыта. Но определённые нюансы очистки и регулировки знать нужно, прежде чем приступать к работе.

Особенности веерных форсунок стеклоомывателей

Поскольку стандартные форсунки устраивают не всех, поскольку работают они местами хуже и менее эффективно, достойной альтернативой выступает веерная форсунка.

Чтобы понять нюансы настройки и очистки, сначала нужно разобраться, как устроена эта форсунка и за счёт чего достигается лучшая эффективность работы при очистке лобового стекла автотранспортного средства.

Большинство автопроизводителей уже изначально в базовых и простейших комплектациях оснащают свои машины именно веерными форсунками. Конструктивно они отличаются от стандартных элементов, где используется 2-3 отдельные струи. В случае с веерной форсункой предусматривает распыление в виде большого фронта, состоящего из мелких капель жидкости. Это позволяет покрывать сразу внушительную площадь ветрового стекла.

Классические двухструйные жиклеры уступают веерным аналогом в качестве и площади покрытия жидкостью стеклоомывателя.

Главной отличительной особенностью выступает именно способ подачи жидкости. Обычные струйные системы подают по 2-3 отдельные струи. Для этих целей используются специальные подающие сопла. Конструкция веерной форсунки позволяет одновременно обработать жидкостью большой участок лобового стекла. Внешне это выглядит так, словно раскрывается веер. Отсюда и соответствующее название устройства.

Не стоит делать поспешных выводов. Чтобы решить, нужны вам такие форсунки или нет, следует разобраться в их сильных и слабых сторонах.

Преимущества и недостатки

Нет ничего ужасного в том, чтобы эксплуатировать автомобиль с классическими струйными форсунками. Они также обладают определёнными преимуществами, имеют ряд достоинств.

Задуматься о замене можно, если преимущества веерных систем перевесят возможные недостатки.

У веерных форсунок выделяют несколько ключевых достоинств:

  • равномерное распределение омывающей жидкости. При подаче воды она попадает на поверхность ветрового стекла плотным слоем мелких капель. Распределение происходит по всей охватываемой стеклоочистителями поверхности, а иногда даже за её пределы. Это уже зависит от настроек. Отдельные струи на одну зону льют основную массу жидкости, пропуская остальные участки. От этого дворники хуже справляются с задачей по удалению загрязнений;
  • повышается эффективность работы щёток стеклоочистителя. Это вытекает из первого преимущества, поскольку дворники движутся по увлажнённой поверхности вдоль всей своей рабочей зоны. Струя оставляет после себя сухие и загрязнённые участки. Из-за этого дворникам приходится часть пути проходить по сухой пыли и грязи;
  • вееры лучше справляются с удалением засохших насекомых и прилипших твёрдых загрязнений. Некоторым кажется, что струя лучше удаляет твёрдую грязь. По факту мелкие капли попадают на всю поверхность загрязнения, размягчают её быстрее и помогают дворникам завершить очистку;
  • снижается количество образующихся царапин. Когда дворник проходит по сухой поверхности, которую не сумела увлажнить струя классической форсунки, щётка царапает стекло. Если при этом имеется слой пыли или грязи, абразивные свойства значительно увеличиваются. В итоге лобовое стекло покрывается мелкими царапинами, постепенно теряется привлекательный внешний вид;
  • падает расход стеклоомывательной жидкости. Это происходит не на всех автомобилях, но на большинстве транспортных средств. Хотя жидкость для омывателя не самый дорогой расходник, даже такая экономия имеет значение.

Кто-то скажет, что за подобные преимущества придётся платить. Но нет, цена вполне адекватная. Форсунки веерного типа не обходятся значительно дороже струйных жиклеров, потому тратить на них целое состояние не придётся. Стоимость никак нельзя относить к недостаткам.

Но минусы у вееров действительно есть. Здесь выделяют два основных негативных момента.

  1. Обмерзание. Из-за особенностей своей конструкции веерная форсунка менее защищена от отрицательной температуры. Потому они способны чаще обмерзать, нежели струйные аналоги. Для решения этой проблемы разработали специальные форсунки, оснащённые системой подогрева. Если вы проживаете в регионе с очень холодной зимой, есть смысл установить подогрев. В таких условиях и струйные модели могут обмерзать, потому называть этот недостаток сугубо прерогативой веерных распылителей не стоит.
  2. Покрытие водой большой площади ветрового стекла. Достоинство иногда выступает в качестве недостатка. Поскольку всё стекло покрывается мелкими каплями, до момента, пока по нему не пройдёт стеклоочиститель, нарушается видимость дороги для водителя. При сложных условиях даже секундная потеря контроля над ситуацией может стать причиной неправильного действия водителя. Но и этот минус условный. При правильной настройке работы щёток водитель быстро получает хороший обзор после нанесения распылённой жидкости из бачка стеклоомывателя.

Несмотря на условность недостатков, их также следует учитывать при выборе оптимального варианта форсунок для своего автотранспортного средства.

Если вас полностью удовлетворяют веерные устройства, это станет прекрасным дополнением стеклоочистителям на автомобиле. Но дополнительно придётся научиться самостоятельно чистить и регулировать вееры. В этом ничего сложного нет, потому каждый автовладелец должен справиться с поставленной задачей.

Методы самостоятельной очистки форсунок

Автомобилисты справедливо интересуются, можно ли самому прочистить форсунку. На самом деле эту работу выполнить не сложно, и обращаться за помощью в автосервис вовсе не обязательно. Но перед тем как почистить веерную форсунку, вам следует убедиться, что проблема плохой работы стеклоомывателя связана непосредственно с засорением.

В определённых ситуациях слабый поток воды может быть обусловлен проблемами с герметичностью в системе, а также нарушениями в работе насоса, подающего стеклоомывательную жидкость из бачка. Потому сначала рекомендуется проверить целостность всех патрубков.

Если засор действительно есть, от него потребуется избавиться. Причиной засорения обычно становится сам автовладелец. Многие водители заливают обычную воду, хотя настоятельно рекомендуется применять только качественные специальные жидкости.

Аналогичную проблему с образованием засоров вызывают сами жидкости для омывателя ветрового стекла, не отличающиеся хорошим составом. Производители подобных средств не особо задумываются над очисткой состава, из-за чего мелкие твёрдые частицы постепенно блокируют работу распылителя. Форсунка перестаёт нормально подавать воду, а потому требуется обязательно выполнить очистку.

Существует несколько способов самостоятельной очистки. Они отличаются по используемым инструментам. На выбор автовладельцам предлагаются следующие методы прочистки:

  • компрессором;
  • шприцем;
  • булавкой и леской.

Рассмотрев каждый метод отдельно, вы сможете принять для себя решение и определиться, как именно при необходимости будете проводить работы по восстановлению работоспособности веерной форсунки.

Компрессор

Практически у каждого автомобиля в гараже или в машине есть компрессор, который он использует преимущественно для накачки шин своего транспортного средства.

Подобные компрессоры можно использовать на благо стеклоомывателя, прочистив с их помощью веерные форсунки. Причём сделать это довольно просто. Вам потребуется сам компрессор, вода и мыло.

Процедура прочистки выглядит следующим образом:

  • форсунки сначала отключаются от подводящих шлангов, идущих от бачка с омывательной жидкостью;
  • распылители следует тщательно промыть, используя мыльную воду. Для приготовления раствора достаточно смешать небольшое количество воды с жидким мылом, либо с автошампунем. Не делайте состав слишком концентрированным;
  • дополнительно можно воспользоваться щёткой, с помощью которой удаляются все имеющиеся внешние загрязнения в районе сопла веерного распылителя;
  • когда внешняя очистка завершена, можно подключить шланг от компрессора к соплу загрязнённой форсунки;
  • компрессор включается и начинает качать воздух. Слишком мощные компрессоры использовать не стоит, поскольку воздух под сильным давлением может разрушить конструкцию форсунки;
  • чтобы сжатый воздух удалил все скопившиеся загрязнения, ему достаточно дать поработать не более 30 секунд.

Всё, теперь можно выключать компрессор, подключать подводящие шланги на место и проверять работу уже очищенных сопел.

При таком методе очистки можно немного сбить настройки положения распылителя. Но отрегулировать форсунки не составит большого труда. Об особенностях этой процедуры вы узнаете чуть позже.

Использование шприца

По уровню эффективности метод очистки с помощью шприца заметно уступает компрессору. Подобную прочистку рекомендуется проводить чаще и больше для профилактики загрязнений, нежели в качестве способа борьбы с серьёзными засорениями.

Но поскольку с определённым уровнем загрязнения справится и шприц, этот метод всегда стоит иметь на вооружении.

Прежде чем начать работу, обязательно отключите форсунки веерного типа от системы. То есть придётся разъединить с подающими шлангами и насосом.

Чтобы повысить эффективность, берите не простую воду, а очищенную, и добавляйте в неё лимонную кислоту или какую-нибудь бытовую химию. Так жидкость лучше будет проходить через сопло и забирать с собой все накопившиеся загрязнения.

Принцип очистки предельно простой. Необходимо набрать в шприц подготовленную заранее жидкость, и начать её вводить в форсунку. Причём делать это следует через сопло, то есть в обратном направлении. Поскольку вы заранее отключили шланги, с той стороны будет выходить вода для очистки со всеми имеющимися в форсунке загрязнениями.

Будьте аккуратными с использованием слишком агрессивной бытовой химии. Она может прочистить форсунку, но параллельно разрушить элементы конструкции стеклоочистителя. Некоторые средства агрессивно воздействуют на резину и пластик. Потому самой ходовой и действенной добавкой для очистки в домашних условиях считается лимонная кислота.

Булавка и леска

Существует ещё один вариант очистки, предусматривающий использование булавки или лески. Но этот метод подойдёт для экстремальных ситуаций, когда под рукой нет компрессора и шприца, а прочистить распылитель нужно обязательно.

Используя тонкую леску или тонкую иголку, можно попытаться избавиться от всех загрязнений, которые скопились около сопла. Если грязь проникла непосредственно в глубину распылителя, подобный способ очистки не принесёт ожидаемого результата.

Аккуратно поковырявшись в форсунке, обязательно после этого промойте сопло большим количеством воды. Причём крайне желательно, чтобы вода была очищенной. Иначе вы занесёте новую порцию твёрдых веществ, которые опять засорят веерную форсунку.

Если рассмотренные методы прочистки не дали никакого результата, не спешите менять распылитель. Форсунку можно попытаться очистить несколько иначе. Но придётся её полностью снять, подготовить мыльный или иной тёплый чистящий раствор, и поместить туда на некоторое время.

Уже после этого тщательно, но аккуратно промойте распылитель в чистой воде, и повторно воспользуйтесь компрессором или шприцем. Учитывая низкую эффективность применения иглы и лески, даже после замачивания не всегда удаётся решить проблему. Сжатый воздух в этом плане работает куда эффективнее, как и очистка мыльным раствором под давлением, которое создаётся надавливанием на шприц.

Нюансы регулировки

Если в процессе очистки или после длительной эксплуатации веер омывательной жидкости начал функционировать неправильно, не попадать на необходимые участки ветрового стекла, придётся выполнить регулировку веерных форсунок.

Относительно этих распылителей ходят активные споры. Одни уверены, что не существует методик, как можно отрегулировать работу веерных форсунок омывателя. Другие же предлагают воспользоваться подручными средствами для настройки.

Устанавливая на место очищенные или новые веерные форсунки от омывателя лобового стекла вашего автомобиля, следует заранее подумать над тем, как настроить их правильную работу. Иначе вода будет попадать слишком высоко или низко, подаваться в сторону, что не позволит эффективно очищать стекло и нарушит нормальную работу самих дворников.

Фактически веерный тип форсунок является нерегулируемым. Хотя существует обратное мнение, согласно которому, настраиваются они точно так же, как и обычные струйные. Для регулировки якобы достаточно взять обычную иглу или булавку, вставить её в корпус сопла и начать вращать в разные стороны, добиваясь необходимого направления распыляемой жидкости из бачка стеклоомывателя.

Но в действительности такой метод не сработает. Он актуален только для тех автомобилей, где используются стандартные или скорее классические струйные распылители. Тут точно можно вставить острую булавку или иглу в отверстие, покрутить его в разные стороны, тем самым поменяв направление подающей струи. Причём каждое сопло регулируется отдельно, чтобы все они не били водой в одну точку лобового стекла вашего автотранспортного средства.

Никто не запрещает вам рискнуть и попробовать вставить иглу в сопло веерной форсунки. Можете даже покрутить там что-то и попытаться отрегулировать. Не стоит удивляться, если результата никакого не увидите. Такие форсунки не регулируются, поскольку в их конструкции не предусмотрено подвижных элементов. Отсюда и бесполезность ковыряния иголками и булавками.

Поток или веер воды будет подаваться правильно и равномерно, если выполнить все требования по последовательной и аккуратной установке распылителя. Тогда и настраивать ничего не придётся, поскольку необходимость в этой процедуре отпадёт сама собой.

Но нельзя говорить, что всегда веерные форсунки распыляют жидкость в правильном направлении, и вероятность неправильного потока воды нулевая. Подобные ситуации действительно случаются. Это связано с разными факторами, включая неправильное положение распылителя относительно ветрового стекла автомобиля. Такая ошибка была допущена при установке.

Чтобы изменить направление потока воды, потребуется воспользоваться самой обычной изолентой. Некоторые советуют подпиливать конструкцию из пластика, но делать это не рекомендуется из-за возможных рисков поломки веерного распылителя. Лучше взять изоленту и намотать её в несколько слоёв в передней или задней части форсунки. Это позволит соответственно поднять или опустить уровень распыления жидкости.

Альтернативой изоленте может выступать уплотнитель, который сможет долгое время держаться на форсунке и не терять свои свойства за длительный период эксплуатации. Уплотнитель или лента подкладываются под заднюю или переднюю часть форсунки. На этом регулировка заканчивается. Никаких дополнительных процедур с помощью иголок, булавок и прочих острых предметов проводить не рекомендуется.

Веерные форсунки являются действительно эффективными и полезными видами распылителей стеклоомывательной жидкости автомобилей. Несмотря на наличие некоторых недостатков, преимущества всё же перевешивают возможные минусы. Этим объясняется повышенный спрос на веерные распылители среди тех автомобилистов, машины которых изначально комплектовались классическими струйными распылителями.

Отрегулировать и очистить форсунки автомобилист может своими собственными руками. Прочищаются и настраиваются все виды распылителей, но с определённой разницей. Если струйные регулируют иглой, то для веерных как таковой настройки не предусмотрено. Но определённые манипуляции для изменения направления распыляемой жидкости провести возможно, не обращаясь за помощью в автосервис и не покупая новые форсунки.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Омыватель Стекол, Веерные и Струйные Форсунки, Регулировка и Замена, Для Лобового и Ветрового, Схема, Насос и Моторчик, Клапан и Жиклер

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Удобство вождения зависит от множества факторов, один из которых хороший обзор дорожной ситуации. Для выполнения таких задач используют форсунки омывателя лобового стекла, которые есть в каждом автомобиле. Выпадение осадков, запылённость дороги или внешние факторы снижают видимость и могут стать причиной аварии. В таком случае следует немедленно избавиться от загрязнения, и подача моющего вещества на стекло обеспечит удаление грязи и хороший обзор. Такая технология находится в постоянном развитии, и веерные форсунки омывателя наиболее удобны для автомобиля.

Омыватели лобового стекла

Назначение и основные функции форсунок

Омыватель, работая вместе с дворниками, поддерживает чистоту лобового стекла. Достаточно часто можно встретить омыватель заднего стекла, его назначение аналогично, и он обеспечивает обзор через зеркало заднего вида. В такой системе используются форсунки, обеспечивающие разбрызгивание жидкости из бачка омывателя стекол. Движение без возможности хорошего обзора будет опасным и малейшее загрязнение способно вызвать аварийную ситуацию.

Вся система очистки состоит из омывателей стекол, механических дворников и бачка. Простота такого решения не вызывает вопросов в обслуживании, и самым сложным устройством в этом наборе будет форсунка. Вода через неё подаётся на стёкла, и требуется всего лишь смахнуть загрязнение дворниками. Механическая очистка без моющих средств не результативна и приведёт только к порче стекла, поэтому стоит следить за наличием жидкости в бачке и исправностью дворников и форсунок. Старые омыватели стекол можно быстро очистить от грязи или заменить на более функциональные модели.

Снятые омыватели

Виды форсунок

Возможности омывателя стёкол зависят от марки машины и её года выпуска. Такое устройство легко заменить на штатную или более универсальную модель. В этом случае будет необходима регулировка форсунок омывателя, которая позволит задать нужное направление подачи жидкости. Их использование такое же простое, как и установка. Форсунки бывают всего двух видов и отличаются по функциональности.

  • Струйные – имеют форму цилиндра, в нижнем крае которого установлен штуцер. При подключении к шлангу поступающая вода рассеивается через распылитель, находящийся сверху. Процесс настойки выполняется с помощью регулировочного винта;
  • Веерные – позволяют охватить большую площадь благодаря нескольким отверстиям для распыления. Обычно в таком устройстве установлено не менее 3 форсунок, а их каналы имеют меньший диаметр чем струйные модели.

Веерный

Стоит отметить, что омыватель заднего стекла также может иметь разную конфигурацию и мало отличается от устройства, расположенного спереди. Наибольшей популярностью пользуются веерные форсунки, применение которых стало нормой в новых моделях автомобильной техники. Их можно установить на любую машину благодаря универсальности и простоте монтажа.

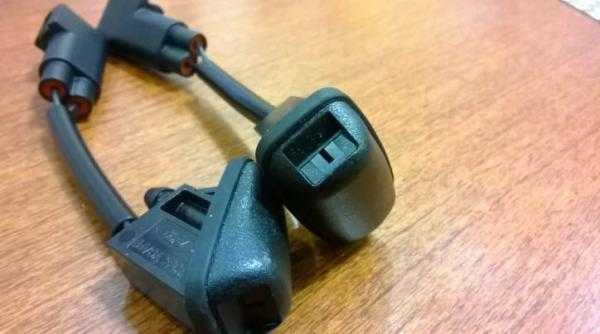

Веерные форсунки

Для выполнения очистки важно чтобы дворники не растягивали пыль по сухому стеклу. Веерные форсунки представляют более удобное решение в распылении жидкости. В такой системе омыватель стёкол разбрызгивается по принципу дождя по всей рабочей поверхности. К преимуществам этого способа можно отнести такие параметры:

  • Равномерное покрытие моющим раствором всей площади стекла;
  • Дворники начинают движение по уже смоченной поверхности;
  • Экономный расход омывателя стёкол благодаря рассеиванию;
  • Уменьшение микроцарапин вследствие отсутствия сухого трения.

У такой технологии есть и слабые стороны. Конструкция веерных форсунок более восприимчива к низким температурам, и для предотвращения замерзания устанавливается дополнительная система подогрева.

Веерные омыватели

Выбор форсунок подходящей модели

Все веерные форсунки омывателя лобового стекла имеют минимальный комплект необходимый для установки. Оптимальным решением будет выбор устройства, предназначенного для выбранной марки автомобиля. Если такой омыватель ветрового стекла найти не удастся, можно приобрести универсальную модель. В некоторых случаях такой комплект необходимо доработать, но небольших усилий будет достаточно для их полноценной установки и эффективной работы.

Среди производителей данной продукции можно отметить Volvo, Sang Yong и Toyota. Быстрота срабатывания омывателя лобового стекла зависит от наличия обратного клапана. Производитель не всегда предусматривает в базовой комплектации форсунок такой запорный механизм. Хотя обратный клапан не является обязательным элементом, его наличие позволяет жидкости без промедления разбрызгиваться на стекло. Можно обойтись и без таких инноваций, но тогда потребуется установить электронную схему задержки дворников для предварительного распыления жидкости.

Включенные омыватели стекла

Замена веерных форсунок

Понять, как снять форсунки омывателя, достаточно просто. Их фиксация происходит с помощью резьбового соединения, которое легко раскручивается. Процесс установки форсунки омывателя лобового стекла не представляет сложностей даже для начинающего автолюбителя. Независимо от марки автомобиля придется провести настройку распылителя. Заменить омыватель заднего стекла можно по той же схеме, что и основной. Такие операции состоят из нескольких этапов.

  • Необходимо снять часть обивки на капоте и вытянуть пластиковые пистоны, поддевая их отвертками или специальным инструментом;
  • Отсоединить от жиклёров шланги подачи воды и снять прокладки и пластиковые элементы деталей;
  • Демонтировать старые форсунки, убрав предохранительный крепёж, выполняющий роль фиксатора;
  • Установить новый комплект и подключить его к насосу омывателя и другим узлам для подачи жидкости.

Замена форсунок омывателя

По окончании монтажа следует проверить систему, если не работает омыватель, потребуется провести настройку форсунок. Необходимо, чтобы распыление воды покрывало всё стекло, но не брызгало мимо машины. Любой омыватель заднего стекла менее требователен к точности ,и его настроить намного легче.

Обслуживание форсунок

Поломка подачи воды может произойти по разным причинам, и следует проверить любые возможности. Небольшой бачок омывателя лобового стекла должен быть заполнен, а все трубки подсоединены. Электрическая схема должна запускать моторчик омывателя, который создаёт нагнетающее давление. Если эти условия соблюдены, то проблема заключается в засорении распылителя.

Прочистка

Когда не работает омыватель, в большинстве случаев требуется очистка форсунок, которую можно выполнить с помощью баллончика со сжатым воздухом или удалить засор иглой. После таких процедур будет нелишним промыть систему. При более серьёзных механических поломках выполняется замена форсунок омывателя лобового стекла, которая не займёт много времени Стоимость нового комплекта доступна, а установка выполняется по простой и понятной схеме.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Как выбрать и установить веерные форсунки омывателя лобового стекла?

Лобовое стекло должно иметь отличную обзорность. Это прямым образом влияет на безопасность участников дорожного движения. Погодный фактор–основной виновник ухудшения видимости. Снег, дождь, туман, сырость и грязь на дороге во время движения транспортного средства загрязняют лобовое стекло, что грозит безопасности. Насекомые, сбитые во время активной езды, также не придают чистоты. Огромную роль тут играет быстрая и качественная очистка стекла. Часто автомобилисты хотят заменить одноструйные форсунки стеклоомывателя веерными.

Веерные форсунки омывателя

Положительные качества веерных форсунок

  • Равномерное разбрызгивание жидкости по поверхности.
  • Наиболее быстро устраняется налёт и грязь.
  • Наименьшая вероятность появления царапин лобового стекла.

Недостатки

  • Ухудшение обзорности лобового стекла(жидкость покрывает больший процент части стекла за очень короткий промежуток времени, что сильно снижает обзорность и создаёт аварийно- опасную ситуацию на дороге).
  • В комплекте поставки форсунок идет всего одна штука. Так как меняется, обычно, две сразу, необходимо помнить о дозаказе.
  • Несмоченные треугольники стекла слева и справа внизу.
  • Смоченный треугольник сверху справа лобового стекла.
  • Большой след на капоте.

Устанавливаем правильно

Обычно ставятся форсунки стеклоомывателя фирмы VOLVO. Они получили наибольшую популярность и распространение среди автолюбителей.

Форсунки омывателя лобового стекла

Но TOYOTA также может предложить веерные форсунки омывателя схожего типа. Также универсальные форсунки корейской марки Ssang Yong, с каталожным номером 7845009010 являются универсальными. Их цена на порядок ниже, чем у VOLVO. Форсунки стеклоомывателя этих фирм подходят к большинству автомобилей, эксплуатируемых в России.

Приобрести форсунки стеклоомывателя можно на специализированных авторынках, автосервисах, магазинах запчастей, автомаркетах, заказать в интернет- магазинах.

Для замены жиклёров веерными форсунками, необходимо приобрести:

  • непосредственно комплект форсунок;
  • тройник;
  • новые шланги;
  • обратный клапан.

Клапан

Обратный клапан не допускает стекания жидкости обратно в бачок и обеспечивает стабилизацию давления в системе. Благодаря этому, в трубку не попадает воздух. Жидкость не может опуститься ниже уровня клапана, и когда насос начинает работу, сразу попадает на стекло. Можно выбрать несколько вариантов. Это приобретение тройника- разветвителя № M850641 от компании MITSUBISHI с встроенным обратным клапаном. Купить в зоомагазине компрессор для аквариума. Там тоже есть обратный клапан. Автолюбители отмечают высокую надёжность и работоспособность таких клапанов. Или поставить обратный клапан ВАЗ-2108.

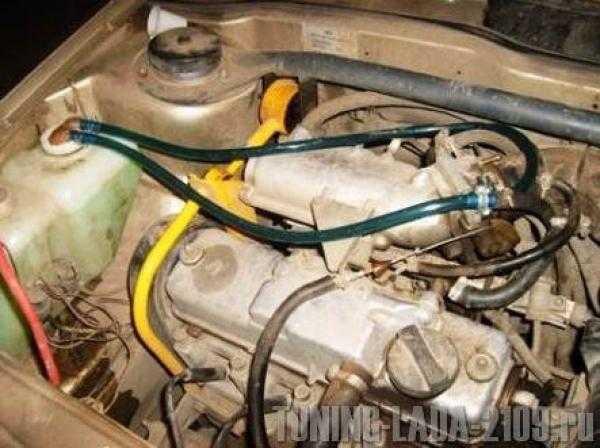

Шланги

Трубки, установленные в системах омывания вазовских моделей не отличаются особой надёжностью. Со временем теряют свою эластичность и твердеют. Практичнее приобрести шланги в зоомагазине. Аквариумные шланги отличаются износостойкостью, долговечностью работы при низких температурах. Следует помнить об утеплении трубок в зимний период. Жидкость в трубках застывает, а разморозка всей системы омывания сопряжена с большой сложностью. В случае с обычной системой, достаточно налить немного кипятка в бачок омывателя.

Установка веерных форсунок

  • Демонтаж обивки капота (если имеется).
  • Пистоны пластиковые (если имеются) аккуратно, с помощью отвёртки, демонтировать.
  • Снять справа и слева поролоновые буфера (они крепятся скотчем двусторонним, поэтому для обратного монтажа необходимо иметь кусок нового).
  • Отсоединить справа и слева накладку пластиковых деталей, которые заходят под лобовое стекло.
  • Дальше снимите трубки подачи жидкости.
  • Снимаются форсунки лобового стекла, стоящие на пластиковых зажимах (для этого необходимо разжать зажимы и, надавив на жиклер снизу, вытолкнуть его вверх).
  • Чтобы облегчить и ускорить работу, нужно сначала закрепить подводящую трубку на каждой из устанавливаемых форсунок.
  • Клапаны для каждой из форсунок стеклоомывателя разложить в ряд.
  • После клапанов, шланги присоединить к тройникам.
  • Трубку пустить в подающую помпу.
  • Установить веерные форсунки в штатные места (если не модель не подходит, аккуратно подпилить напильником).

Иногда приобретённый комплект не подходит по высоте. Для уплотнения можно использовать изоляционную ленту.

Когда установка закончена, нужно отрегулировать работу веерных форсунок стеклоомывателя, чтобы они при разбрызгивании захватывали наибольшую площадь лобового стекла.

Как видно из инструкции, приведенной выше, самостоятельно установить форсунки стеклоомывателя не сложно. Подробное описание процесса установки и практические советы по приобретению жиклёра, помогут любому автолюбителю справиться с этим без помощи специалиста.

autodont.ru

Веерные форсунки омывателя лобового стекла


Это новшество пользуется большой популярностью. Форсунки веерного типа для лобовых стекол легковых автомобилей имеет столько достоинств, что большое количество водителей меняет на них штатные конструкции без всяких сомнений.

Содержание:

  1. Достоинства систем
  2. Отрицательные моменты
  3. Правила установки
  4. Правила выбора

Достоинства систем

Веерные конструкции омывателя лобового стекла отличаются следующими преимуществами:

  • они разбрызгивают омывающую жидкость по поверхности равномерно;
  • с помощью таких конструкций налетевшая грязь устраняется значительно быстрее;
  • существенно снижается вероятность повреждения лобовых стекол царапинами.

Отрицательные моменты

Они все-таки имеются.
Во время работы омывателя снижается обзорность, так как жидкость покрывает большую часть стекол за минимальное время. Возрастает опасность возникновения аварийных ситуаций.
В комплект входит только одна форсунка. Так что следует дозаказать элемент, чтобы осуществить замену сразу двух.
В нижних левой и правой частях остаются ненамоченные стеклянные участки в виде треугольников, смачивается только правая верхняя часть.
В процессе работы на капотной крышке остается значительный след.

Правила установки

Чтобы заменить штатные жиклеры веерными форсуночными системами, придется приобрести:

  • комплект системы;
  • тройник;
  • шланги для подвода жидкости;
  • клапанное устройство обратного типа.

Клапан не будет допускать стекание омывательной жидкости в бак, обеспечит устойчивое давление во всей системе. Воздух в трубке скапливаться не будет. Жидкость не сможет опускаться ниже клапана, и при включении насоса сразу будет поступать на стекло.
Трубки систем омывания не слишком надежны, при эксплуатации становятся менее эластичными, обретают твердость. Для замены рекомендуется купить шланги аквариумные, которые можно найти в зоологических магазинах. Они отлично противостоят изнашиванию, могут работать даже при пониженном температурном режиме.


Лучше всего, если для суровой зимы установлен омыватель с подогревом. Замороженную систему привести в рабочее состояние сложно. Ещё вариант для зимы — подогрев омывающей жидкости прямо в бачке.


Все работы по установке веерных форсунок выполняются в определенной последовательности.
Для начала, если есть необходимость, следует демонтировать капотную обивку, снять все пластиковые пистоны, используя отвертку. С правой и левой части будут буфера из поролонового материала, закрепленные при помощи двустороннего скотча – их необходимо аккуратно снять. Отсоединив накладки пластмассовых деталей, уходящих под стекло переднего обзора, следует снять трубки, подающие жидкость. Теперь настала очередь демонтажа форсунок, которые фиксируются пластиковыми держателями. Для ускорения рабочего процесса на веерные форсунки крепим подводящие шланги.

Раскладываем в ряд клапана, шланги подсоединяем к тройнику, трубку опускаем в помпу, подающую воду. Новые форсунки крепим на штатные точки, при необходимости выполняем обработку модели напильником.
Установка заканчивается регулировкой новой системы омывания стекла. Это необходимо для того, чтобы во время работы форсунки охватывали максимальное пространство.

Правила выбора

Заинтересовавшись таким вариантом тюнинга, любой водитель стремится приобрести систему веерных форсунок. К покупке следует готовиться заблаговременно, чтобы не испытать разочарований.

В продаже сегодня изделия продаются большим ассортиментом, и каждое предназначается для определенной марки машины. Проще говоря, для популярной иномарки отыскать форсунки не составит сложностей, а вот для старенького автомобиля отечественного производства придется побегать, испытывая определенные затруднения в поисках.
Имеются и универсальные варианты веерных форсуночных систем, которые можно устанавливать на любых автомобилях. Чтобы приобретение оказалось успешным, необходимо уточнить, какие машины изготовитель комплектует данными практичными устройствами.


Получается, что установить своими силами форсунки веерного типа возможно. Если внимательно изучить последовательность действий и приобрести правильные жиклеры, то все можно выполнить без привлечения специалистов.

Читайте также:


avtoshef.com

Веерные форсунки омывателя лобового стекла

Замена форсунок омывателя лобового стекла веерными вместо штатных струйных жиклёров обеспечит более эффективную работу очистителя. В этом случае разбрызгивание жидкости будет осуществляться равномерно на большом участке и стеклоочистители быстрее устранят грязный налёт. Единственным недостатком веерных форсунок является то, что в момент разбрызгивания жидкости на большой площади, на мгновение ограничивается  обзор. Однако такая ситуация может быть опасной только во время движения на большой скорости.

Для замены штатных жиклёров форсунками веерного типа необходимо купить:

  • комплект форсунок;
  • обратный клапан;
  • новые шланги;
  • тройник.

В качестве обратного клапана можно использовать обратный клапан ВАЗ-2108 (2109), топливный обратный клапан или аналогичные импортные устройства. Как вариант, можно установить обратный клапан, который используется в системах подачи воздуха для аквариума. Обычно он устанавливается на трубке, которая идёт от компрессора к рассеивающему фильтру.

Обратный клапан необходимо установить, чтобы обеспечить стабильно давление в системе омывания. Клапан предотвратит стекание жидкости из шлангов в бачок после выключения насоса. В результате этого при включении омывателя вода сразу подаётся в форсунки.

Недостатком установки обратного клапана является вероятность замерзания жидкости в трубках при низких температурах. Поэтому трубки системы омывания лобового стекла рекомендуется утеплить.

Штатные трубки, которые установлены в системе омывания лобового стекла вазовских моделей, со временем теряют эластичность и становятся твёрдыми. Более практичными и долговечными являются шланги для аквариумов. Поэтому лучше установить именно такие трубки для подвода жидкости к форсункам.

Установка веерных форсунок

Особых затруднений в монтаже форсунок веерного типа вместо штатных струйных жиклёров практически нет. В зависимости от конкретной модели автомобиля могут быть некоторые нюансы с регулировкой форсунок по высоте. В таком случае снизу форсунки необходимо вставить уплотнитель необходимой толщины. Обычно нижняя часть корпуса веерных форсунок немного шире по сравнению со струйными аналогами. Возможно, придётся немного подточить, чтобы форсунка встала на своё место.

Порядок установки форсунок:

  • Открыть капот и снять обивку, если она предусмотрена.
  • Снять трубки подачи жидкости к форсункам.
  • Демонтировать штатные форсунки. Разжать зажимы и, надавив на жиклёр снизу, вытолкнуть его со своего места вверх.
  • Подключите обратные клапаны для каждой линии подачи жидкости к форсункам и подключите шланги к тройнику.
  • Установите веерные форсунки омывателя лобового стекла в штатные места.

Соедините шланги подвода жидкости к форсункам.

vipwash.ru

Веерные форсунки омывателя лобового стекла

Струйные жиклеры для омывания лобового стекла, установленные на заводе, не всегда обеспечивают должной очистки поверхности. Они быстро забиваются, да и сама эффективность работы оставляет желать лучшего. Лучший вариант — веерные форсунки омывателя лобового стекла.

Веерные форсунки омывателя лобового стекла

В чем их особенности? Как выбрать эти узлы для автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты более детально.

Назначение

Веерные форсунки отличаются более совершенной конструкцией, подразумевающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками. В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и монтажом веерных форсунок, важно изучить их особенности, положительные и отрицательные качества.

К достоинствам верных форсунок стоит отнести:

1. Эффективное удаление загрязнений с поверхности стекла. Благодаря качественному распылению, дворникам легче справиться с грязью, пылью и даже засохшими насекомыми.

2. Полная обработка лобового стекла, за счет чего снижается риск образования царапин. В случае применения струйных жиклеров стеклоочистители проходят определенное расстояние по сухому стеклу.

3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года приходится покупать «незамерзайку» — специальную жидкость, выдерживающую низкие температуры. Веерные форсунки позволяют снизить расход дорогостоящего состава, и сохранить средства в кошельке.

4. Дворники при первом же взмахе перемещаются по влажной поверхности. Как следствие, загрязнения лучше удаляются, а не размазываются по стеклу, как это происходит обычно.

Недостатки веерных форсунок:

1. После подачи жидкости через жиклеры, стекло покрывается множеством мелких капель. При этом видимость ухудшается до момента, пока стеклоочистители не пройдут первый цикл. Эта особенность, как правило, и раздражает автовладельцев, которые предпочитают струйные форсунки. Нельзя забывать, что потеря контроля дорожной обстановки даже на долю секунды, может привести к ДТП.

Струйные форсунки лобового стекла

2. Жиклеры веерного типа быстрее обмерзают на холоде. Вот почему автовладельцам, проживающим в северных регионах, важно задуматься о форсунках с подогревом.

Правила выбора веерных форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных жиклеров, которые подходят для работы на конкретном транспортном средстве. Большое количество фирм занимаются выпуском таких изделий, поэтому подобрать жиклер под конкретную модель и марку не составляет труда.

Если оригинальную деталь найти не удалось, доступна альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности монтажа на целую группу марок и моделей транспортных средств. В крайних случаях, могут потребоваться небольшие конструктивные доработки.

Как вариант — покупка жиклеров от производителей Вольво или Ссанг Йонг (каталожные номера — 30655605 и 7845009010). Если выбирать из двух типов, большей универсальностью могут похвастаться детали корейского бренда. Их достоинства — низкая стоимость и возможность установить на целую группу авто — Мазда, Тойота, Дэу и прочие.

Какой выбрать обратный клапан ?

В заводской конструкции омывающего устройства часто не предусмотрено обратного клапана. Задача механизма — защита от стекания рабочей жидкости обратно в бачок омывателя в момент снятия питания с насоса. При этом клапан гарантирует непрерывную очистку лобового стекла. Конструктивно это обычный шарик с пружинкой, который перекрывает выход из жиклера при отсутствии давления.

Обратный клапан

Допускается применение веерных форсунок и без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения стеклоочистителей по отношению к подаче жидкости. Она может быть организована двумя путями — с помощью электрической схемы или механических устройств. Благодаря такой переделке, омывающий состав проходит расстояние от емкости с жидкостью до жиклеров до момента, когда начнут работать дворники.

Применять можно следующие виды клапанов:

  • Обратные клапана для ВАЗ-2108 или 2109.
  • Зарубежного производства (для Volvo или Toyota).
  • Готовый тройник с клапаном от Mitsubishi.
  • Обратный клапан из компрессора аквариума. Преимущества — надежность и эффективность.

Продается устройство в магазине зоотоваров. Здесь же можно приобрести кусок трубки из силикона для создания патрубков. Такое изделие выдерживает повышенные температуры и отличается большим ресурсом (даже в сравнении с заводскими трубками, устанавливаемыми на ВАЗ).

Как смонтировать веерные форсунки?

Вопреки распространенному мнению, установка веерных форсунок лобового стекла не вызывает сложностей. Алгоритм действий следующий:

1. Демонтируйте обивку (теплоизоляцию), смонтированную на капоте (если она предусмотрена). Действуйте осторожно, чтобы не поломать хрупкие пистоны из пластика. Доставайте их специальным инструментом или с помощью пары отверток.

2. Снимайте прокладки из поролона, которые удерживаются на скотче двустороннего типа (в процессе монтажа вам потребуется новый кусок).

3. Отбрасывайте накладки на пластиковых элементах.

4. Снимайте трубки, через которые подается жидкость к заводским жиклерам.

5. Демонтируйте старые устройства. Они могут удерживаться на раме или капоте с применением креплений из пластика или гаек.

6. Ставьте веерные жиклеры (без крепления) и подводите к ним патрубки.

7. Подключайте обратные клапана к трубопроводам и патрубкам жиклеров, после чего фиксируйте их.

8. Убедитесь, что устройство нормально работает, а поток распыления капелек падает на ветровое стекло. Закрепите жиклеры.

Видео по установке веерных форсунок.

Учтите, что веерные форсунки омывателя лобового стекла для автомобилей ВАЗ или других авто часто требуют регулировки после монтажа, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает напишите в комментариях).

Изменить угол наклона, высоты или направления, стоит скорректировать основание жиклеров при помощи подпила, подрезки или наращивания основания. Здесь могут потребоваться специальные прокладки из пластика или резины. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

remontavtovaz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
