Замена ремня ГРМ Форд Фокус 2 фотографии прилагаются, полная инструкция

Замена ремня ГРМ Форд Фокус 2 требуется не на всех моторах Форд Фокус, ведь некие движки имеют цепной привод ГРМ. Движки серии Duratec объемом 1.4 и 1.6 литра имеют схожую схему газораспределительного механизма с 16 клапанами и 2 распределительными валами. Подмена ремня на этих моторах схожа. Движок 1,6 Duratec Ti-VCT имеет систему конфигурации фаз газораспределения. Ремень привода ГРМ приводит в действие исполнительные механизмы системы VCT, которые при помощи гидромеханической связи передают вращение распределительным валам.

Подмена ремня ГРМ на Форд Фокус 2 проводится раз в 100 тыщ км, сразу с этим ремнем изменяются все приводные ремни, так как на этом автомобиле они разовые, повторная установка приводных ремней генератора и кондюка не допускается. Если ремень ГРМ на Фокусе 2 обрывается, то это приведет к загибанию клапанов. Учтите, что на движках 1.4 и 1.6 клапана гнет совершенно точно, потому поменять ремень нужно впору.

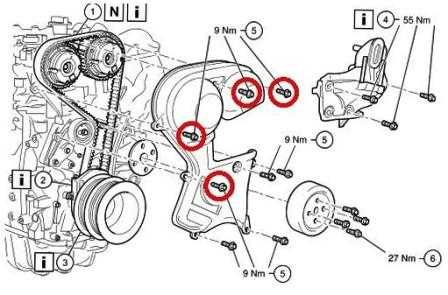

Схема устройства ГРМ Фокус 2 дальше на фото.

  • 1 — зубчатый шкив коленчатого вала
  • 2 — натяжное устройство ремня ГРМ
  • 3 — задняя крышка привода
  • 4 — зубчатый шкив распределительного вала выпускных клапанов
  • 5 — зубчатый шкив распределительного вала впускных клапанов
  • 6 — ремень ГРМ

Дальше подробная аннотация по подмене ремня Форд Фокус 2 с фото.

Для подготовительной проверки состояния ремня ГРМ ( которую по регламенту обслуживания нужно проводить раз в 30 тыщ км) головкой «на 8» отворачиваем 5 (из 9) болтов крепления фронтальной верхней крышки. Смотрим фото ниже.

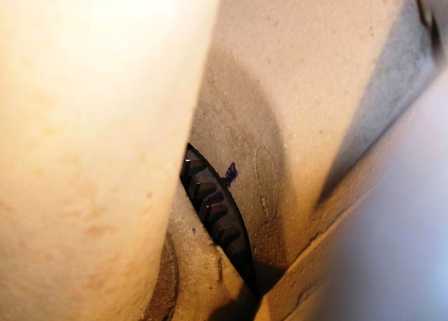

Ассистент головкой «на 18» проворачивает коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.

При всем этом отводим край верхней фронтальной крышки привода ГРМ от крышки головки блока цилиндров и удерживая крышку привода в таком положении, оцениваем состояние зубчатого ремня. Если имеются маслянные следы, трещинкы либо отслоения, то таковой ремень ГРМ Форд Фокус 2 нужно поменять вне зависимости от пробега.

Для подмены зубчатого ремня привода ГРМ снимаем ремень привода компрессора кондиционера и ремень привода

вспомогательных агрегатов (подробнее здесь /2016/05/zamena-privodnogo-remnya-ford-focus-2/). Снимаем крышку головки блока цилиндров.

Накидным ключом «на 10» попеременно ослабляем затяжку 4 болтов крепления шкива привода насоса охлаждающей жидкости. Шкив от проворачивания удерживаем отверткой, вставленной враспор между головками болтов. Отвернув болты снимаем шкив со ступицы насоса охлаждающей жидкости.

Отвернув оставшиеся болты крепления верхней передней крышки привода ГРМ снимаем крышку.

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра. Для этого проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до тех пор пока пазы, выполненные на задних фланцах обоих распределительных валов не расположатся параллельно и на одном уровне с привалочной поверхностью головки блока цилиндров, как на фото далее.

При этом кулачки распределительных валов, приводящие клапаны 1-го цилиндра, занимают положение, показанное на фото.

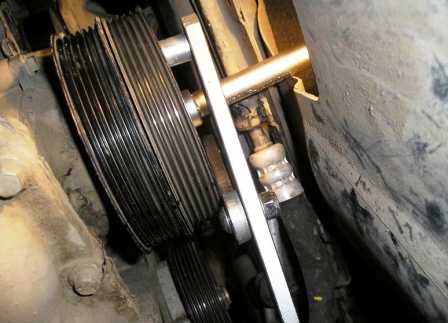

Чтобы удержать от проворота коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза. Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов. Если таким образом удержать коленчатый вал от проворота не удалось, то можно застопорить шкив привода вспомогательных агрегатов с помощью простого приспособления — пластины (рычага), к которой прикреплены (сваркой или с помощью резьбового соединения) два прутка, концы которых нужно вставить в отверстия шкива. Вынимаем болт крепления шкива привода вспомогательных агрегатов и снимаем шкив. Головкой «на 8» отворачиваем три болта крепления нижней передней крышки привода ГРМ и снимаем крышку.

Замена ГРМ / Ford Focus 2 100 л.с.

Весь процесс разбора и сбора уже есть у меня на канале, тут я показываю отличие затяжки ГРМ 100 лошадей от.



Замена ремня ГРМ на Форд Фокус 2. Азбука Форд

Как поменять ремень ГРМ на Форд Фокус 2 двигатель 1,6л. 115л.с. Какой инструмент понадобится, какие сложности.

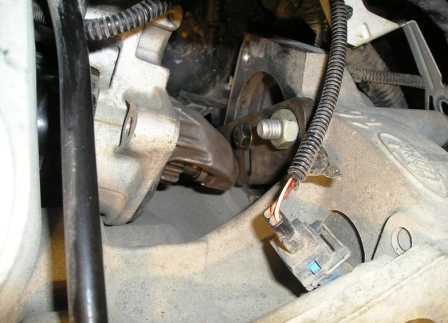

Снимаем генератор и правую опору силового агрегата. Головкой Е8 выворачиваем шпильку крепления генератора. Головкой «на 13» отворачиваем три болта крепления кронштейна генератора и правой опоры силового агрегата. Снимаем кронштейн.

Для ослабления натяжения ремня раздвижными пассатижами поворачиваем натяжной ролик по часовой стрелке за ушко его подвижной пластины до момента совмещения отверстий в ушке и в неподвижной пластине (для наглядности показано на демонтированном двигателе) и вставляем в отверстия штифт диаметром 4 мм.

Снимаем ремень со шкивов распределительных и коленчатого валов и вынимаем его.

После снятия ремня коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание утыкания клапанов в поршни (во избежания их загибания).

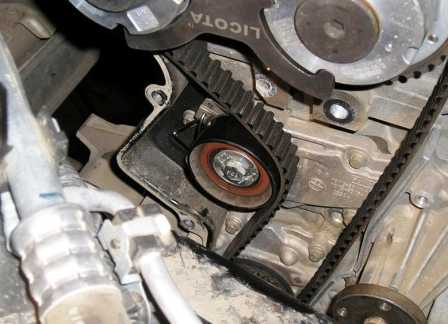

При замене ремня необходимо также заменить натяжной ролик. Накидным ключом «на 13» отворачиваем болт крепления натяжного ролика и снимаем его.

Перед установкой нового зубчатого ремня привода ГРМ ослабляем затяжку болтов крепления шкивов распределительных валов так, чтобы шкивы свободно поворачивались на носках валов. Устанавливаем новый натяжной ролик и затягиваем болт его крепления. Совмещаем отверстия в подвижной и неподвижной пластинах ролика и фиксируем его штифтом.

Перед установкой нового ремня ГРМ Форд Фокус 2 необходимо выставить фазы газораспределения. Для правильной установки коленчатого вала на задней стенке блока цилиндров в зоне 1-го цилиндра выполнено резьбовое отверстие, закрытое технологической пробкой (для наглядности показано на демонтированном двигателе), в которое нужно ввернуть специальный установочный палец.

При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров установочный палец должен упереться в отфрезерованную площадку на щеке коленчатого вала (на фото поддон картера снят).

Головкой или накидным ключом «на 10» выворачиваем из отверстия в блоке цилиндров технологическую пробку с уплотнительной шайбой. Установочный палец можно изготовить самостоятельно из болта М10, обточив его стержень на точиле до диаметра 7–8 мм, оставив при этом резьбовую часть приблизительно такой же длины, как у пробки. В итоге должен получится такой вспомогательный болт.

С помощью гайки, навернутой на резьбовую часть установочного пальца, выставляем размер 38 мм — от конца стержня пальца до торца гайки, которым она при заворачивании пальца в отверстие упрется в посадочную площадку блока цилиндров (при необходимости можно навернуть на палец две гайки или подложить шайбы). При этом наружный диаметр гайки или шайбы, которой палец будет упираться в посадочную площадку блока цилиндров, не должен превышать 20 мм. Вворачиваем установочный палец в отверстие блока цилиндров (привод правого переднего колеса для наглядности снят).

При правильном положении коленчатого вала технологический палец упрется в площадку на щеке вала и заблокирует вал при попытке провернуть его по часовой стрелке. Если коленвал мы зафиксировали, то теперь нам предстоит зафиксировать распределительные валы относительно друг друга. Для точной установки распределительных валов вставляем в пазы на концах валов пластину толщиной 5 мм, как на фото.

Пластина зафиксирует валы относительно привалочной поверхности головки блока цилиндров (под крышку головки блока). Теперь надеваем новый ремень ГРМ Фокуса на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за натяжной ролик.

Устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов. Затягиваем болт крепления шкива привода вспомогательных агрегатов моментом 40–50 Н·м. Вынимаем штифт из отверстий пластин натяжного ролика. Повернувшись на оси, ролик натянет ветви ремня. Затягиваем болты крепления шкивов распределительных валов, удерживая валы ключом за шестигранник.

Вынимаем из отверстия в блоке цилиндров установочный палец, а из пазов распределительных валов — пластину.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.

Теперь проверяем фазы газораспределения, опять вставив пластину в пазы фланцев распределительных валов и ввернув установочный палец до упора в щеку коленчатого вала. В случае несовпадения установочных положений распределительных валов и коленвала повторяем процедуру установки ремня привода ГРМ.

После установки фаз газораспределения Форд фокус 2 окончательно затягиваем болты крепления шкивов привода вспомогательных агрегатов и распределительных валов. Далее сборку выполняем в обратной последовательности.

avto-melvin.ru

Замена ремня ГРМ Форд Фокус 3 1.6 105 л.с. и 125 л.с. видео

Представители завода изготовителя Форд Фокус 3 утверждают, что замену ремня ГРМ надо производить через 60 000 км или после 6 лет непрерывной эксплуатации. И все же хотя бы раз в год необходимо проводить диагностику механизма, ведь ремень может подлежать замене и гораздо раньше. Его обязательно надо заменить, если:

  • на нем обнаружены масляные подтеки;
  • зубчатая поверхность износилась, и на ней находятся всевозможные трещины, складки или другие подобные дефекты;
  • на ремне обнаружены вздутия или впадины;
  • торцы разлохматились.

Помните, что если на ремне имеют место масляные пятна, то его нужно сменить, ведь масло приводит к постепенному разрушению резины, что в конечном итоге может стать причиной обрыва. Важно не только заменить ремень, но и устранить причину протекания масла. Причиной этого, скорее всего, будет являться утрата герметичности сальников коленвала или распредвала. Если герметичность не будет восстановлена, то масло будет продолжать капать и на новый ремень. Работы по замене можно производить и с помощью подъемника, но все же лучше это делать на специально оборудованной канаве.

Процесс демонтажа

Первым делом снимается ремень привода. Затем демонтируется защита генераторного вывода и откручиваются болты крепления. Всего их 3.

Теперь можно легко снять генератор, но нам еще мешает расширительный бачок. Полностью снимать его не надо, а нужно только снять отвести немного в сторону, предварительно сняв с кронштейнов. Шланги отсоединять не нужно.

Подкладываем под двигатель деревянный брусок. Опора агрегаторной подвески крепится на двух гайках, их нужно открутить. Брызговик тоже нужно снять. Сделать это будет не трудно – крепится он на двух болтах. Теперь следует демонтировать шкив водяного насоса. Он крепится на 4 болтах, которые и придется вывернуть.

Подвеска силового агрегата крепится на кронштейне, его нужно снять, выкрутив для этого 3 крепящих болта. Чтобы снять крышку защиты ГРМ, придется открутить 8 болтов. После этого коробка передач ставится на нейтралку, а коленвал проворачивается до такого положения, чтобы метки на VCT и распредвалах совпали.

Теперь выворачиваем заглушку, которая размещена на блоке цилиндров спереди с правой стороны. Перед нами откроется отверстие, в которое будет нужно вставить стержень фиксации. Проворачиваем коленвал до упора, то есть до тех пор, пока его ни остановит фиксатор в виде стержня.

Снимаем шкив путем выворачивания болта его крепежа. Стержень фиксации имеет цилиндрическую форму. В длину он – 65 сантиметров, диаметр его ступенчатый, и в разных местах имеет различное значение.

Теперь нам необходимо зафиксировать распредвалы от проворачивания. Лучше всего делать это при помощи специального приспособления, оно устанавливается таким образом, чтобы расположенные на нем метки оказались наверху. Здесь имеются метки двух видов – линия и точка. Так вот, линия должна находиться рядом с выпускным распредвалом, а точка – с впускным.

Теперь необходимо на четвертой передаче нажать на тормоз до упора. Это делается для того, чтобы коленвал был зафиксирован от проворачивания. Снимаем шкив, предварительно выкрутив болт, крепящий его к носку коленвала. Повторно болт крепления коленвала лучше не использовать, поэтому заранее нужно приобрести новый.

После этого необходимо демонтировать нижнюю крышку ГРМ. Сделать это можно, открутив 3 болта.

Перед непосредственным снятием ремня его надо ослабить, переместив натяжной ролик в исходное положение. Чтобы он оставался на месте, его придется зафиксировать, для чего в расположенное на нем отверстие вставляется нужного диаметра металлический штырь, который и фиксирует ролик за кронштейн. Теперь уже произвести демонтаж ремня не составит особого труда. Это и нужно сделать. Если все же получаться будет не очень, можно поддеть ремень монтажкой или большой отверткой.

Внимание! Когда ремень снят, коленчатый вал категорически запрещено проворачивать, иначе это обязательно приведет к повреждению клапанов, которые в этом случае обязательно будут контактировать с поршнями. Это и станет причиной того, что они загнутся.

На этом разборку можно считать законченной, и пора приступать к сборке. Сборку следует осуществлять от обратного. Сначала надевается ремень. После чего происходит его натяжка роликом. Для этого ремень заводится за натяжной ролик. Предварительно вынимаем фиксатор ролика. Теперь устанавливаем нижнюю крышку и шкив. Снимаем фиксатор с механизма VCT и распредвалов. Извлекаем стержень фиксирования коленвала из отверстия в блоке цилиндров. Все остальные детали нужно установить в обратном порядке.

Видео для двигателей 1.6 105 л.с. и 125 л.с.

avtogrm.ru

Самостоятельная замена ремня ГРМ Ford Focus 2 — пошаговая инструкция |

Что такое ремень ГРМ (Газораспределительный Механизм) не многие знают, знакомство с ним происходит, как правило, после того как он рвется. Обрыв ремня ГРМ очень опасное и неприятное явление, способное вывести из строя всю поршневую группу и двигатель в целом. Постояльцы avtopulsar.ru помнят мою статью, в которой я писал как заменить ремень ГРМ и натяжной ролик своими руками на автомобилях ВАЗ.

Сегодня снова поговорим на эту весьма актуальную тему, только на этот раз замена ремня ГРМ будет производиться на Ford Focus 2.

Согласно заводской документации менять ремень ГРМ Форд Фокус необходимо после каждых 160 000 км, однако учитывая наши суровые условия эксплуатации, это необходимо делать немного чаще. Скажу сразу, что в отличии от остальных иномарок и ВАЗов, замена ремня ГРМ своими руками на Ford Focus 2 производится несколько сложнее и стоит на автосервисах намного дороже по сравнению с аналогичными процедурами на других моделях. Это делает тему еще более актуальной, а желающих научиться выполнять самостоятельную замену ремня ГРМ Форд постоянно увеличивается.

Обязательно прочтите: Как установить магнитолу на Форд Фокус своими руками

Самостоятельная замена ремня ГРМ Ford Focus 2 — пошаговое руководство

1. Прежде всего необходимо снять кожух ремня ГРМ.

2. Как видите, кожух крепится болтами, для наглядности я выделил их на фото, открутите их.

3. Отогните кожух чтобы визуально оценить в каком состоянии находится ремень ГРМ. Прокрутите двигатель, чтобы увидеть весь ремень. Увидев трещины (см. фото) или нитки, которые разлохмачены в разные стороны или серьезные потертости — немедленно замените ремень ГРМ, иначе проблем с двигателем о которых я говорил в начале, вам не избежать.

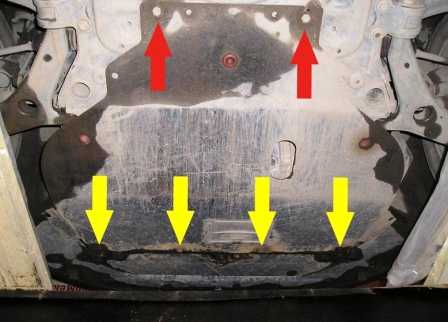

4. Продолжаем разборку, открутите шесть болтов крепления защиты картера двигателя (2 болта по ключ на "17" остальные под ключ на "13").

5. После того как вы снимете защиту двигателя, у вас будет доступ к приводным ремням. Внимательно осмотрите их, возможно они также нуждаются в замене, если же они в нормальном состоянии, то трогать их нет необходимости.

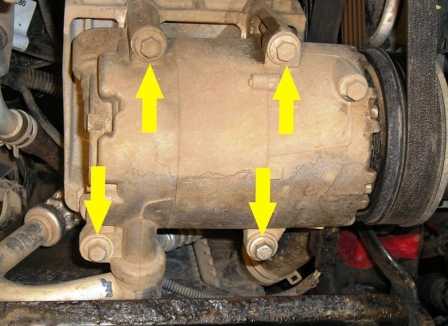

6. Снимите компрессор, для этого открутите болты, которыми он крепится. Затем снимите ремень компрессора и поставьте компрессор обратно.

7. Не забываем ставить пометки на ремне для того чтобы помнить как он был установлен.

8. Обесточьте все. Для этого снимите "-" клемму с АКБ, для пущей верности заизолируйте ее или поместите в резиновый чехол.

9. Снимите бачок охлаждающей жидкости и отставьте его в сторону вместе с патрубками охлаждающей жидкости.

10. Когда бачок охлаждающей жидкости демонтирован у вас должен образоваться полный доступ к кожуху ремня ГРМ Форд Фокус.

11. Открутите два (верхних) болта крепления на генераторе и снимите клемму вместе с фишкой, она расположена с правой стороны.

12. Открутите нижний болт генератора и снимите его после чего можно снять ремень.

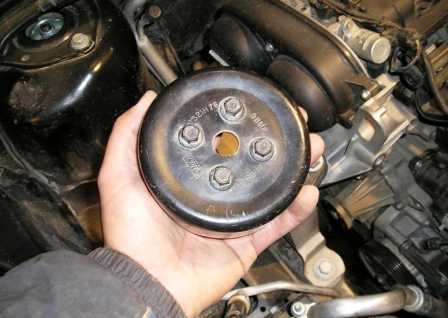

13. Снимите шкив помпы, для этого нужно открутить 4 болта крепления ключом на "10".

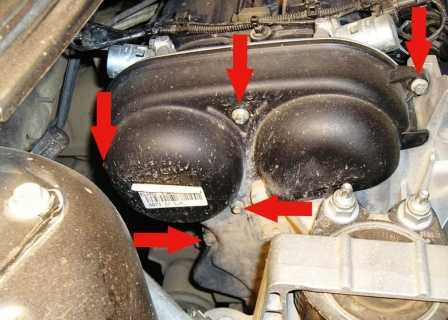

14. Чтобы снять защиту ремня ГРМ Ford Focus 2 необходимо открутить 5 верхних болтов.

15. Чтобы снять защитный кожух ремня ГРМ открутите его нижние и центральные болты.

16. Когда ничего не мешает можно заменить ремень ГРМ Форд, чтобы сделать это произведите фиксацию маховика, чтобы в процессе его не провернуло. Фиксируется маховик посредством снятия стартера и установки на его место специального фиксатора.

17. Снять стартер можно не до конца, можно лишь открутить нижний болт.

18. Теперь нужно выставить муфты в положение на "11 часов", для этого снимите авто с передачи и начинайте крутить муфты по часовой стрелке.

19. Затем возьмите болт, который фиксирует коленвал и вкрутите его вместо заглушки.

20. Сделайте метку положения маховика на тот случай если придется что-то подгонять.

21. Зафиксируйте коленвал, используя два болта.

22. Установите специальный, ключ который будет удерживать шкив.

23. Открутите болт головкой на "18", но не полностью.

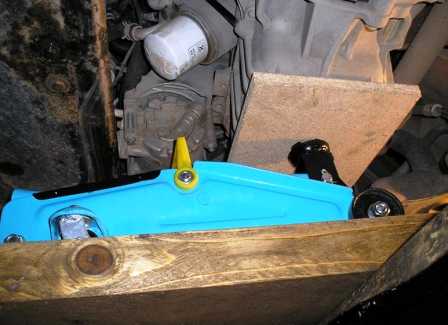

24. Теперь необходимо поддомкратить двигатель, для того чтобы открутить и снять опору двигателя, а также для того чтобы установить бабочку на муфты и произвести их фиксацию.

25. Открутите четыре болта крепления опоры двигателя Ford Focus 2 и отложите опору в сторону. Снимаем держатель опоры Ford Focus 2

26. Теперь нужно снять держатель опоры, который также крепится четырьмя болтами.

27. Установите бабочку на муфты, она устанавливается легко, с этим проблем быть не должно.

28. Открутите болт коленвала, по возможности замените его новым.

29. При помощи держателя шкива необходимо немного раскачать, а затем снять шкив.

30. Теперь снимите крышку зубчатого шкива, ослабьте натяжной ролик ремня ГРМ Форд и сразу же установите чеку.

31. Снимите ролик и старый ремень ГРМ, после чего снимите ролик натяжения.

Собственно замена ремня ГРМ Ford своими руками

Установите подготовленный ремень, затянув натяжитель ремня, при этом не снимая чеку. Затем затяните болт коленвала, проверьте метку на маховику, чтобы она не сдвинулась, если все совпало значит вам удалось успешно заменить ремень ГРМ Форд в домашних условиях, осталось все собрать в обратном порядке и проверить работу.

Замена ремня ГРМ Ford Focus 2 видео:
