Моменты затяжки см. тут
Согласно рекомендации завода-изготовителя цепь привода газораспределительного механизма необходимо заменять через 60 тыс. км пробега или каждые 6 лет эксплуатации (в зависимости от того, что наступит раньше).
Вам потребуются: специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма,торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», «на 18».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите крышку головки блока цилиндров (см. тут).
3. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.
4. Выверните восемь винтов крепления брызговика двигателя…
5. и снимите брызговик двигателя (см. тут).
6. Снимите правый передний подкрылок (см. тут).
7. Снимите ремень привода компрессора кондиционера
8.. и снимите ремень привода генератора и водяного насоса (см. тут).
9. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. тут).

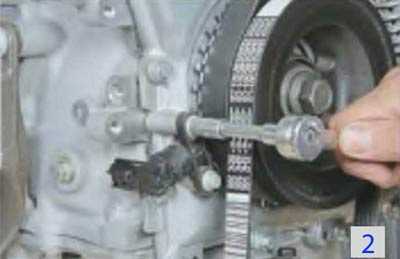

10. Выверните болты крепления и снимите датчик частоты вращения коленчатого вала.
11. Выверните болт крепления шкива коленчатого вала…
12. …и снимите шкив.
13. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги.
14. Выверните болт крепления…
15. …и снимите приводной ролик.

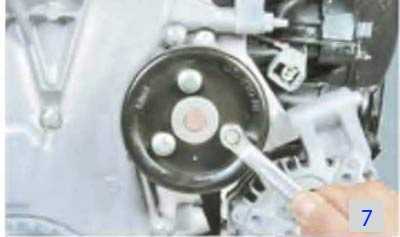

16. Выверните три болта крепления шкива привода водяного насоса, предварительно ослабив затяжку болтов…
17. …и снимите шкив.
18. Установите под двигатель надежную опору.
19. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека.
20. Выверните двадцать три болта крепления крышки привода газораспределительного механизма…
21. …аккуратно подденьте за край крышки

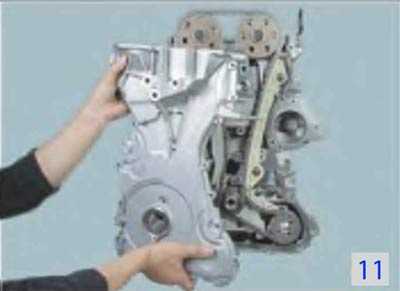

22. …и снимите крышку привода газораспределительного механизма.

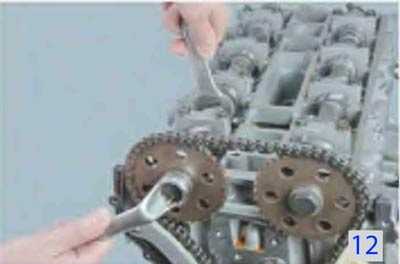

23. Ослабьте затяжку болтов крепления звездочек распределительных валов.
24. Проверьте установку поршня 1-го цилиндра в положение ВМТ такта сжатия.

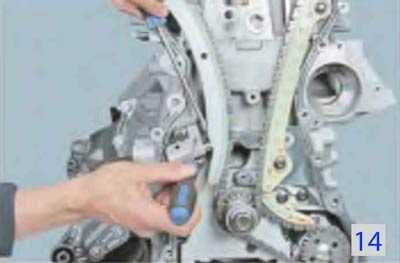

25. Нажав тонкой отверткой на храповик через отверстие, разблокируйте натяжитель цепи, затем утопите шток, надавливая на башмак натяжителя…
26. …и зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.

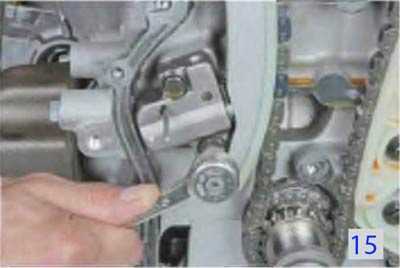

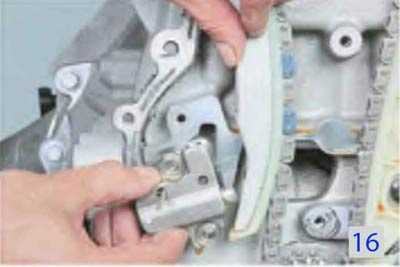

27. Выверните два болта крепления…
28. …и снимите натяжитель цепи.

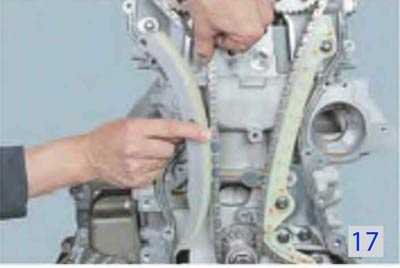

29. Снимите башмак натяжителя цепи.
30. Выверните по одному нижнему и верхнему болту крепления…
31. …и снимите успокоитель цепи.

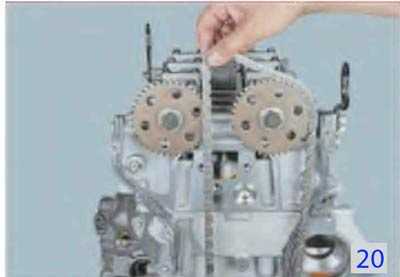

32. Снимите цепь привода газораспределительного механизма.
33. Выверните болт крепления и снимите башмак натяжителя цепи привода масляного насоса.

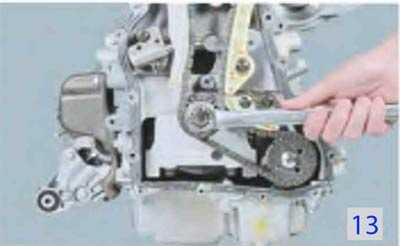

34. Выверните болт крепления звездочки масляного насоса…
35. …и снимите звездочку вместе с цепью привода.
36. Осмотрите звездочки коленчатого и распределительных валов, состояние башмака натяжителя и успокоителя цепи. При необходимости замените дефектные детали.
37. Установите цепь привода масляного насоса в порядке, обратном снятию.
38. Наденьте новую цепь привода газораспределительного механизма на звездочку коленчатого вала и звездочки распределительных валов.
39. Установите на место башмак натяжителя и успокоитель цепи.
40. Установите на место натяжитель цепи и извлеките фиксатор, приведя натяжитель в рабочее положение.
41. Очистите посадочные поверхности крышки привода газораспределительного механизма и нанесите на фланец крышки валиком диаметром 3 мм силиконовый герметик FORD WSE-M4G323-A4 или аналогичный.
42. Установите крышку привода газораспределительного механизма.
Для обеспечения герметичности соединения крышку привода газораспределительного механизма необходимо установить не позднее чем через 10 мин после нанесения герметика.
43. Затяните болты крепления звездочек распределительных валов.
44. Установите все детали в порядке, обратном снятию. Болт крепления шкива коленчатого вала замените новым, затяните его моментом 100 Н-м и затем доверните на 90°, После установки шкива коленчатого вала снимите стопорную планку с распределительных валов.
Информация по замене своими руками цепи ГРМ актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 2.0 л (150 л.с.) выпускаемых с 2011, 2012, 2013, 2014, 2015. Для рестайлинг моделей 2014, 2015, 2016, 2017, 2018, 2019 года и иных вариантов двигателя инструкция может отличаться.
carpod.ru
1 Снимите декоративный кожух двигателя.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите крышку головки блока цилиндров (см. «2.1.7. Ford Focus II. Замена прокладки крышки головки блока цилиндров»).
4 Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.
5. Снимите грязезащитного щитка моторного отсека.
6 . Снимите правый передний подкрылок (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).
7. Снимите ремень привода компрессора кондиционера, разрезав его ножом.
8. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.
Согласно рекомендациям завода-изготовителя ремень привода вспомогательных агрегатов для снятия следует разрезать ножом, после чего ремень приходит в негодность. Это объясняется тем, что ремень даже после снятия без повреждения не подлежит повторному использованию, так как рассчитан только на одноразовое растягивание при надевании на шкивы (регулировка, натяжения ремня не предусмотрена). Кроме того, замена ремня регламентирована определенным пробегом или сроком эксплуатации.
10. Выверните болты крепления и снимите датчик частоты вращения коленчатого вала.
11. Выверните болт крепления шкива коленчатого вала…
…и снимите шкив.
12. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги.
13. Выверните болт крепления..
…и снимите приводной ролик.
14. Выверните три болта крепления шкива привода водяного насоса, предварительно ослабив затяжку болтов…
…и снимите шкив.
15. Установите под двигатель надежную опору.
16. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки её крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека.
17. Выверните двадцать три болта крепления крышки привода газораспределительного механизма…
…аккуратно подденьте отверткой край крышки…
…и снимите крышку привода газораспределительного механизма.
18. Ослабьте затяжку болтов крепления звёздочек распределительных валов.
19. Проверьте установку поршня 1-го цилиндра в положение ВМТ такта сжатия.
20. Нажав тонкой отверткой на храповик через отверстие, разблокируйте натяжитель цепи, затем утопите шток, надавливая на башмак натяжителя и зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.
21. Выверните два болта крепления…
…и снимите натяжитель цепи.
22. Снимите башмак натяжителя цепи.
23. Выверните по одному нижнему и верхнему болту крепления…
…и снимите успокоитель цепи.
24. Снимите цепь привода газораспределительного механизма.
25. Выверните болт крепления и снимите башмак натяжителя цепи привода масляного насоса.
26. Выверните болт крепления звёздочки масляного насоса…
…и снимите звездочку вместе с цепью привода.
27. Осмотрите звездочки коленчатого и распределительных валов, состояние башмака натяжителя и успокоителя цепи. При необходимости замените дефектные детали.
28. Установите цепь привода масляного насоса в порядке, обратном снятию.
29. Наденьте новую цепь привода газораспределительного механизма на звездочку коленчатого вала и звездочки распределительных валов.
30. Установите на мес
vajnovsem.ru
Замена цепи ГРМ Форд Фокус 2 поколения 1.8
Тут мы побеседуем о том, как своими руками поменять цепной привод ГРМ на Форд Фокус 2 1.8. Подмену цепи следует создавать в сроки, которые установил производитель. >Советы автомобилистам > форд фокус ііі (3 поколения) 1.6 характеристики, ремонт, замена запчастей, артикулы и аналоги и многое другое. Замена ремня или цепи грм на ваз 2105. Но может получиться и так, что будет нужно ранняя замена цепи, потому всегда очень принципиально создавать повторяющуюся диагностику состояния данного узла. Задний фонарь форд фокус 2 седан: замена ламп | форд фокус. А надо сказать, что узел этот важен, и пренебрегать проверкой его состояния не стоит.
Цепь ГРМ синхронизирует работу коленчатого и распределительного валов, а от этого напрямую зависит качественное функционирование всей двигательной системы. Конечно, цепная передача будет служить гораздо дольше ременной, но все же и цепь может растянуться или даже порваться. Если случится так, что цепь оборвется, то после этого непременно клапана встретятся с поршнями, что приведет к их деформации. А ведь это уже серьезный ремонт, который потребует траты средств. В разных Фордах используется и разная передача. Ремни всегда закрываются пластмассовыми крышками, а для цепей используется металлический кожух.
Цепи ГРМ на Форд Фокус можно менять через 200 000 км, но учитывая условия езды по отечественным дорогам, этот срок может быть несколько сокращен. Ford focus 1: замена генератора — видео-ремонт форд фокус 1. Замена ламп форд фокус 2. Замена ламп в фаре форд фокус 2. Для замены лампочки в фаре форд фокус 2 отсоедините минусовой провод от клеммы аккумулятора и снимите фару. У цепной передачи есть ряд преимуществ перед ременной:
Но процесс демонтажа все это не упрощает. Но его не стоит и бояться. Многие автолюбители меняют цепи ГРМ сами, не обращаясь за помощью к спецам. Самостоятельная замена ремня грм форд мондео 2. А вот что вам нужно будет знать, если вы все же решите заменить цепь самостоятельно:
На данном канале будут представлены видео о ремонте и техническом обслуживании различных марок автомобиле.
А вот по каким причинам приходится менять старую цепь на новую:
Итак, начинаем, если вы все же решились. Боковые зеркала на форд фокус 2 с электрорегулировкой я купил по 5600р. Цена бокового зеркала составила 2800р в саратове. Первым делом обесточиваем автомобиль, отсоединив левую клемму аккумулятора. Демонтируем переднее правое справа, для этого придется вывесить автомобиль. Снимаем защиту картера и ремень компрессора кондиционера. Замена ремня грм форд мондео двигатель 1,6. Со снятием этого ремешка можно не церемониться, его просто разрезают ножом. Замена заднего фонаря форд фокус 2 седан нам с приятелем потребовалась для установки на его фокус 2 альтернативной оптики. После этого его, конечно же, использовать повторно не получится, но производитель говорит, что повторное его использование не допускается, так как он рассчитан на одно натягивание, даже если будет снят без повреждений. Повторное натягивание не допускается.
Теперь необходимо снять ремень генераторного привода. Поршень первого цилиндра устанавливается в положение ВМТ. Снимаем шкив и защиту компрессора кондиционера. После этого отводим в сторону компрессор и фиксируем его в этом положении. Снимаем крепление компрессора кондиционера.
Теперь снимаем расширительный бочок. Шланги от него отсоединять не нужно, а сам бочок отводится в сторону.
Демонтируем шкив водяного насоса, для чего придется открутить 3 болта. Подставляем опору под двигатель. форд фокус2 снятие зеркало как проверить подвеску форд фокус 2 как определить. Опора подвески силового агрегата крепится к подвеске двумя болтами. Откручиваем их и снимаем опору.
Снимаем крышку ГРМ, открутив для этого все необходимые болты. Виктор написал(а), 03.07.2014 хотя и замена цепи грм вещь не часто происходившая, но все же многие автолюбители с. Теперь отвертку определенного диаметра, вставляем ее в отверстие А на рисунке ниже, давим на храповик, тем самым разблокируем натяжение цепи. Затем давим на башмак натяжителя и в таком положении фиксируем шток, вставив вторую отвертку в отверстие Б на рисунке ниже:
После этого можно начинать снимать цепной привод ГРМ со звездочек распределительного и коленчатого валов. Обязательно проведите осмотр звездочек и замените их, если будут обнаружены дефекты. После этого можно надевать заранее приготовленную новую цепь. Комплект ремня грм на ford mondeo 1, 2 вы можете подобрать комплект ремня грм на форд мондео 1, 2. Извлеките отвертку из отверстия Б на рисунке выше. Как снять зеркало бокового вида форд фокус 2 -. Перед посадкой крышки механизма ГРМ нанесите на посадочное место герметик. Посадочное место необходимо предварительно очистить от грязи или следов старого герметика. Установите кожух ГРМ. Замена ламп форд фокус 2 — remocars.ru. Все прочие детали устанавливаются от обратного.
sis26.ru
Специальные указания
Указание :Зафиксируйте распределительные валы ключом, установленным на шестигранник вала.
Указание: Если звездочка распределительного вала снималась, то перед установкой звездочки установите за ней новые фрикционные шайбы.
Указание: Зафиксируйте распределительные валы ключом, установленным на шестигранник вала.
Установите датчик положения коленчатого вала следующим образом:
servcar.ru
Когда поменять ГРМ на Форд Фокус 2
Если заглянуть под капот хоть какого из современных легковушек, то обнаружишь приводной ремень и даже не один. При всем этом любой из их несет ответственность за работу 1-го, 2-ух, а время от времени нескольких агрегатов, поэтому во время их функционирования не должно наблюдаться никаких дефектов. Расположение и номера предохранителей форд фокус 2 где находятся предохранитель. Так же дело обстоит и с Фордом фокусом 2, о котором речь пойдет в этой статье. А именно, генератор, насосы, помпы и вентилятор приводят в движение конкретно ременные передачи, но ни одна из их не играет таковой роли в работе мотора данной модели, как ремень газораспределительного механизма. Подскажите какая машина предпочтительнее, выбрать форд фокус 2 1.8 2007г.В. Или киа сид 1.6 2008 г.В ?? Потому замена грм форд фокус 2 должна производиться регулярно.
ГРМ занимается тем, что обеспечивает своевременный впрыск горючей смеси в цилиндры ДВС и оттягивает из них уже отработанные газы. Нужно постоянно следить за его состоянием, сверяясь с рекомендациями производителя, иначе есть шанс, что вслед за разрывом ремня ГРМ треснет распределительный вал. Когда нужно менять цепь грм на шкоде и что. Естественно, ничего хорошего за этим не последует. Очень скоро придется производить поэтапную замену многих элементов данной системы таких, как клапаны, прокладки блоков цилиндра, а также, конечно, ремень грм и распредвал. При том, чем больше затягиваешь с проведением подобных процедур, тем больше элементов в списке очереди на замену. Когда менять цепь грм? Это уже не говоря о моментальном падении мощности работы мотора, а также сильном повышении расхода топлива. К тому же, в ускоренном темпе в поршнях, клапанах грм и головке блока цилиндров станет образовываться внушительный слой нагара. Не уследишь, и клапаны механизма уже можно считать оторванными.
Ремонт помощь в обслуживание автоэлектрика!!!
Полезная информация про цепь ГРМ, сколько она ходит, ее ресурс, а также основные плюсы и минусы. Как снять панель приборов форд фокус 2 своими. Постоянная.
Начнем с того, что согласно рекомендации завода производителя замена грм фокус 2 должна осуществляться примерно каждые 100 тысяч километров пробега. Но имейте в виду, что это при условиях, которые охарактеризованы в инструкции как «нормальные». А ведь стандартные условия отечественных дорог к таким отнести нельзя. К сожалению, они больше подходят под описание «тяжелых условий эксплуатации». И речь идет далеко не только о качестве дорожного покрытия. Снять фару форд фокус как разобрать щелчки и гул форд фокус 2 и их причины, как. Слишком уж часто среднестатистическому водителю приходится стоять в жутких пробках, либо, напротив, прибегать к жесткому стилю вождения. Также дают о себе знать и более неблагоприятные погодные условия, со временем, оставляющие свой след буквально на каждой детали автомобиля. Потому рекомендуемый интервал лучше сокращать вдвое, дабы уменьшить риск неожиданного износа детали авто. Форд фокус 2 относится к самым еще замену и опорных подшипников. 2.3 замена. Еще разумнее тщательно следить за тем, как работает газораспределительный механизм. Рассмотрены автомобили форд фокус 2 предохранители и реле ближний свет фар. Ведь бывает такое, что Форд не проехал еще и 30 тысяч км, а повреждение грм на лицо. Подобное случается по четырем причинам:
1. Когда пора менять цепь. В принципе шумов нет, у друга есть форд фокус 1 двигатель 1,6. На ремень попадает масло из-за неисправностей сальников распредвала или коленвала.
2. Плохой уход за двигателем сказывается также и на работе ГРМ, ведь грязь, которая накапливается за время, неизбежно попадает под защитный кожух ремня, а это в свою очередь вызывает на нем порезы, облысение и растяжение.
3. Предыдущая замена газораспределительного механизма была с изъянами, либо сам ремень был подобран плохого качества.
4. Не открывается багажник форд фокус 2 седан. замена бокового зеркала замена бокового зеркала форд фокус 2 cam заднего вида. Во время зимних холодов автомобиль слишком долго проводит время на улице. И пускай над погодой мы не властны, да и личным гаражом обзавестись не так-то просто, но хотя бы вовремя отвезти транспортное средство в автосервис в наших силах.
И если уж решили побаловать свой форд фокус 2, замена фильтров тоже не помешает. Ведь это, как и замена масла, лишним никогда не бывает.
