Замена и ремонт фар на Ford Focus 2 своими руками

Замена фар головного света в автомобилях производится редко, как правило, по следующим причинам:

  • повреждение в результате аварии или неаккуратного ремонта;
  • помутнение стекла.

Головные фары на форд фокус 2-го рестайлинга меняют на любой станции техобслуживания, но имея минимум инструментов, все работы несложно выполнить самостоятельно.

Замена ламп в фарах

Намного чаще приходится менять лампы, установленные в устройствах головного света. Мощные галогенные осветительные приборы отличаются малым сроком службы в сравнении с иными элементами. Так происходит потому, что нити накаливания в них работают в условиях высокой температуры и вибрации.

Некоторые владельцы машин меняют лампы из-за того, что не устраивает свет старых. Обычно не устраивает оттенок, яркость, неправильная форма светового пятна.

Что понадобится

Для замены ламп дальнего и ближнего света в Ford Focus 2 требуется следующее:

  • отвертка с плоским лезвием;
  • ключ TORX-30;
  • чистые хлопчатобумажные перчатки.

Выполнение замены

Порядок действий:

  1. Открыть капот.
  2. При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.
  3. Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.

Фары Форд Фокус имеют длинные провода, поэтому менять лампы можно не производя снятие фары из машины. Не имея достаточного опыта, лучше снять блок полностью и дальнейшие работы выполнять на столе.

Чтобы снять фару, нужно, нажав на фиксатор, отсоединить разъем питания. Для доступа к лампам оптики ближнего и дальнего света необходимо снять соответствующую заглушку.

Форд Фокус 2 дорестайл имеет одну общую заглушку. Порядок действий следующий:

  1. Отсоединить колодку питания с лампы, она ничем не крепится. Снять, аккуратно потянув на себя.
  2. Отжав пружинную скобу, вынуть лампу.

Устанавливают лампочки в обратном порядке.

Нельзя касаться пальцами стеклянной поверхности лампы. Наличие следов жира на стеклянной колбе приведет к ее неравномерному нагреву, лампа перегорит в самое кратчайшее время. Для удаления жира лампу протирают чистой тряпкой, смоченной медицинским спиртом.

Можно ли установить ксенон

Замена штатных галогенных ламп запрещена по нескольким причинам:

  1. Внесение изменений в конструкцию автомобиля.
  2. Невозможность регулировки светового потока.
  3. Отсутствие линз на оптике.

Допускается установка новых блок-фар, специально предназначенных для использования ксеноновых осветительных устройств. Тюнингованные модели не отличаются от заводских ни габаритными размерами, ни способами крепления.

В качестве альтернативы возможна установка ксеноновых противотуманных фар, что не противоречит законодательству.

Какие лампы подойдут для замены

Стоит заранее выяснить, какие лампы устанавливаются в головную оптику Ford Focus 2. Так же, как и в дорестайлинговой модели, лампы ближнего и дальнего света имеют форм-фактор Н7 и Н1 соответственно. Мощность составляет 55 Вт.

Для замены допустимо использовать любые источники света с указанными параметрами. Мощность превышать нежелательно, поскольку это вызовет перегрев оптики и нарушение работы предохранителей.

Существует большое разнообразие ламп, выпускаемых различными производителями. Можно использовать любые, которые удовлетворяют потребностям с одним условием: с левой и правой стороны автомобиля должны устанавливаться однотипные осветительные приборы.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

  • монтажный фен с регулировкой температуры;
  • скальпель или острый нож;
  • плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

После демонтажа тщательно удаляются следы клея со стекла и из полости паза.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Так же, как и в первом случае, провода лучше менять по очереди.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

Ток, АНазначение
3710Дальний левый
3810Дальний правый
4510Ходовые огни, ДХО
4820Ближний свет, ДХО
6015Ближний правый
6115Ближний левый
6920Противотуманные фары
7110ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

Ток, АНазначение
11010ДХО
11310ДХО
11620Противотуманные фары
13520ДХО
13910Дальний правый
 14010Дальний левый
14215Ближний правый
14315Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Противотуманные фары

Ford Focus 2 рестайлинг в зависимости от комплектации поступает в продажу как с комплектом противотуманных фар, так и без них. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля.

Установка противотуманной фары выполняется в нижней части бампера, где предусмотрено для нее крепление. Место установки закрыто декоративной крышкой. Колодка для подключения подвязана к ближайшему жгуту электропроводки и закрыта защитным колпачком.

Новую ПТФ устанавливают вместо декоративной крышки и крепят на предусмотренные места. Отвязывают от жгута колодку и подключают ее к лампе.

Дополнительно в салоне автомобиля устанавливается новый блок управления освещением. Его монтируют вместо штатного. Крепление блока выполнено на защелках, которые отжимаются при помощи тонкой отвертки.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

neauto.ru

Форд Фокус 4 2019 СТАРТ В РОССИИ! Цены, фото, характеристики, комплектации и видео

Компания Ford представила ожидаемое российскими автолюбителями четвёртое поколение модели сразу со всеми вариациями кузова. Форд Фокус 4 2019 построен на новой платформе C2 с независимой многорычажной задней подвеской. Главная модернизация – замена робота PowerShift на 8-ступенчатый гидромеханический автомат.

На странице полная информация о новой модели Форд Фокус 4 2019 комплектации и цены, фото, технические характеристики, старт продаж в Росcии и выйдет ли вообще на российский рынок.




Обзор новой модели

Фокус в кузове хэтчбек и комплектации ST-Line.

Экстерьер

Изменения габаритов нового кузова Ford Focus 4 2019 привело к улучшению качества экстерьера, который совершенно не выдаёт в новом Focus представителя бюджетного класса.


Передняя часть машины получила округлые формы и рельефное обрамление. Радиаторная решётка осталась небольшого размера, по форме она стала напоминать губы.

Это добавило Фокусу 2019 утончённости и изысканности. Воздухозаборник имеет сильную перфорацию, что не характерно для фордовских моделей. В некоторых комплектациях с краю установлены хромированные полоски.

Головная оптика приобрела другой обьем. Вместо простых фонарей появились оригинальные треугольники. Немного ниже фар находится обновленный обвес с двумя воздухозаборниками в форме прямоугольников. Рядом с колёсными арками добавлены небольшие углубления, куда удачно вмонтированы противотуманки.

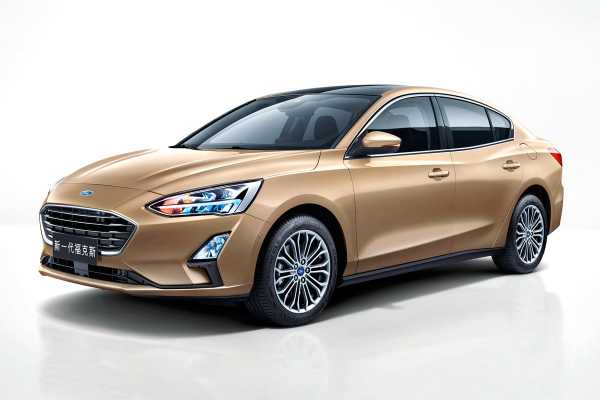

Новый кузов седан, пока только для китайского рынка.

Боковая часть Форд Фокуса 4 2019 практически не изменилась. Только модернизированы формы окон и добавлен аккуратный рельеф по длине автомобиля. Следуя за мировыми тенденциями, разработчики оснастили Ford Focus 2019 небольшим козырьком со светодиодной линией повторителей стоп-сигналов.

Аккуратные фары начинаются с задней части и плавно переходят на бок, что создаёт зрительный объём. Под фарами расположили углубление для номерного знака. Завершает композицию увеличенный обвес с яркими стоп-сигналами и замаскированной системой выхлопа.

ST-Line

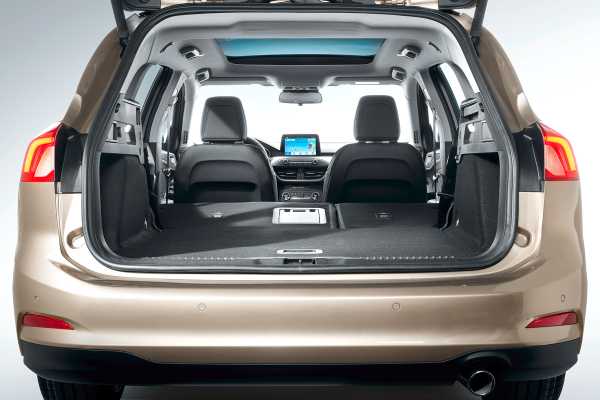

Ford Focus 4 2019 стал вместительнее благодаря увеличенным габаритам. Объём багажника со сложенным вторым рядом составил 1650 литров.

Интерьер




Салон Фокуса 4 2019 получил не так много значительных изменений. Улучшилось качество используемых материалов, что повышает статус автомобиля и скрывает его принадлежность к бюджетному классу. Салон предлагается в тканевой или кожаной обивке, все зависит от комплектации.

В центральной части расположился большой экран мультимедийной системы, ниже находятся кнопки управления дополнительным функционалом и дефлекторы с отдельной панелью регулирования климата. Большим стал тоннель, здесь все осталось по-прежнему: ручки трансмиссии, пара подстаканников, подлокотник с органайзером.

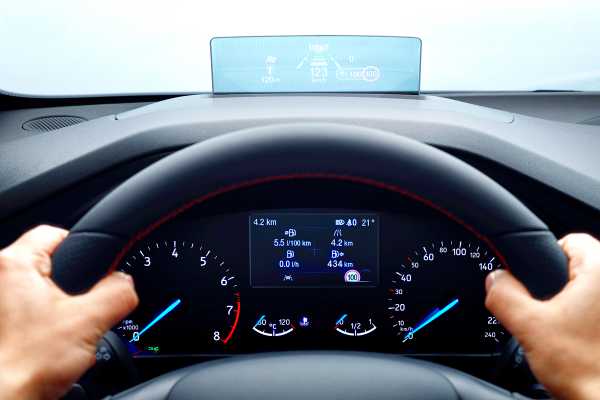

Изменился внешний вид руля. Он получил качественную отделку, компактные и функциональные спицы. Отсюда удобно регулировать некоторые настройки, что упрощает вождение. На спицах находятся кнопки управления аудиосистемой, климатической установкой, парковочными помощниками, телефоном.

Приборная панель в новом поколении Форд Фокус 4 2019 получила большой экран, на котором отражаются важные показания борт-компьютера. Тщательно проработаны кресла первого ряда с механической или автоматической регулировкой и обогревом, в зависимости от комплектации.


Во втором ряду отсутствует функция подогрева. Но задний трехместный диван легко трансформируется в двухместный, если откинуть подлокотник с подстаканниками.

Техническая начинка

Ford Focus 4 2019 доступен для российских покупателей с тремя вариациями экономичных двигателей. Предлагаются два 1,6-литровых мотора со 105 и 125 л.с. и 1,5-литровый силовой агрегат “Экобуст” мощностью 150 л.с. Последний ставится только на топовые комплектации.

1,6-литровый силовой агрегат работает совместно с 5-ступенчатой МКПП или 6-ступенчатой АКПП, продвинутый двигатель совместим исключительно с автоматикой.

Версия ST


Новая модель Форд Фокус 4 2019 получила по традиции “горячую” версию ST. На выбор для европейских покупателей представлены два вида кузова (универсал и хэтчбек) и два мотора (бензин и дизель). Добавилась возможность заказа автоматической коробки передач.

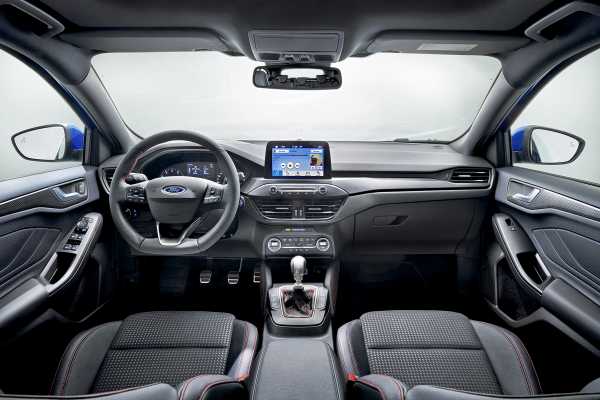

Интерьер заряженной версии ST.

Новый Ford Focus ST 2019 оснащён бензиновым мотором 2,3 “Экобуст” с 280 л.с. и двухпоточным турбокомпрессоров. Машина может иметь как 6-ступенчатую МКПП, так и 7-ступенчатый автомат с подрулевыми кнопками переключения передач.

Отличия у Ford Focus ST от гражданских версий заключаются не только в моторах. Дорожный просвет уменьшился на 10 мм, появилась новая геометрия поворотных кулаков. Передние пружины на 20 % стали жестче, задние – на 13 %. Рулевой механизм укоротился на 15 %. Передние тормоза имеют двухпоршневой механизм и диски на 330 мм, задние – однопоршневой механизм и диски на 302 мм.

Внешне Ford Focus ST отличается от обычных версий другими бамперами, крупным задним спойлером, оригинальными дисками на 18 и 19 дюймов. Салон получил кресла Recaro и рулевое колесо с особым декором.

Старт продаж в России Форд Фокуса 4

Ford Focus 4 2019 в Россию вряд ли приедет и будет официально продаваться, дело в том, что дела у американской компании Ford в России идут не очень хорошо, недавно даже закрыли завод, но надеемся, что ситуация исправиться.

Комплектации и цены

Цены и комплектации объявят после официального дебюта в России, если он вообще состоится.

Технические характеристики

Видео тест-драйв




Фото

ST-LineФокус в кузове хэтчбек и комплектации ST-Line.






Форд Фокус 4 2019, старт продаж в России.

Поделитесь в соцсетях

gt-news.ru

где находятся, замена и фото

Где искать предохранитель прикуривателя

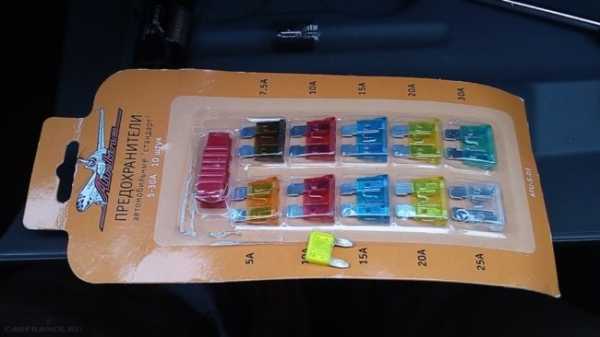

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

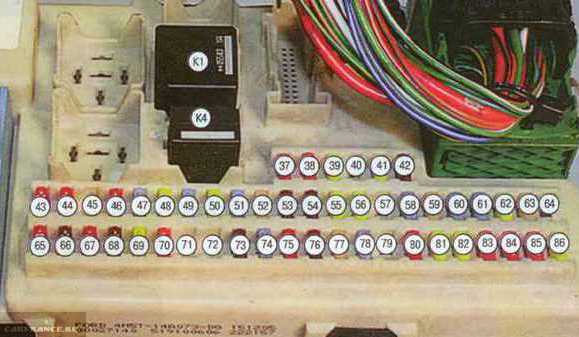

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

scart-avto.ru

Ремонт Ford Focus 3 своими руками. Делай Авто | Авто Sk-Nk


Технические характеристики Форд Фокус 2,0 седан. Год начала выпуска: Ошибка Coolant level.

Издавна изученый баг. Плюс смену Бачка решено было прикрепить к подмене антифриза, потому что не изменялся еще с времени покупки, нашему клиенту остается как то не до него было, хотя сроки что остается сделать нашему клиенту издавна снятие бардачка на форд фокус 3 И палец утомился ОК давить 3 канистры концентрата антифриза GM Дженерал моторс Автомобильные перевозки грузов.

Грузоперевозки по России. Внутри самого бардачка тоже есть шурупы, на которые следует обратить внимание далее. Приподняв крышку бардачка и зафиксировав ее в таком положении, нужно найти два шурупа сверху и, открутив их, закрыть крышку бардачка.

Если же она не открывается, трогать ее не. Под бардачком есть две защелки и тканевая прокладка, которые тоже будут мешать, поэтому сначала нужно открепить защелки они просто тянутся вниза после снять панель из ткани. Там, внутри, находится блок предохранителей, поэтому ничего больше трогать не нужно — можно случайно задеть что-то важное и нанести автомобилю более серьезные повреждения, чем неисправность бардачка.

Там же, под бардачком, есть другие шурупы, которые нужно снять, поэтому действия следующие: К серым болтам не прикасаетесь — они не нужны. Расположение двух нижних болтов Теперь бардачок держится лишь на нескольких клипсах, которые просто отщелкиваются.

Удобнее всего начать снятие бардачка с правой стороны креплений,где была снята пластиковая заглушка и где откручивался самый первый болт. Она гнётся, поэтому стоит быть осторожным, чтобы не отломить её вовсе.

Когда клипса на детали отсоединится, можно приступать к снятию снятие бардачка на форд фокус 3 клипс — они расположены по периметру бардачка примерно по углам. До того как посещать магазин охранных систем, рекомендуем первым делом обусловиться с потребностями. Если у вас имеется надежный гараж, как еще его называют вы оставляете автомобиль на охраняемой парковке, то не уместно брать элитную дорогую систему.

Снятие бардачка Ford Focus 3

Сколы и трещины на стекле автомобиля и их ремонт admin 1. Чтобы по стеклу пошла трещинка, иногда, хватает даже обыденного маленького камня, коих на дорогах просто масса.

Ознакомимся со схемой установки навесного ремня. Плавно нажимаем вниз! На фото видно как навесной ремешок ослаб.

Можно снимать со шкивов навесных агрегатов. Добавление усилителя на управляющую рейку ВАЗ Управляющая рейка ВАЗ является механизмом, который обеспечивает маневренность автомобилем и его безопасность. Если появились недостатки стук, свободный ход, то это 1-ые признаки того, что нужно произвести ремонт. Обстоятельств, по которым выходит из строя рейка ВАЗ, довольно. К пример Ремонт Впускного Коллектора Форд Мондео К огорчению не так нередко появляюсь тут, но мне есть как обычно что поведать и чем поделиться с вами Совместно с заказанными, оплаченными и уже установленными запчастями как раз и пришел тот момент, когда снятие бардачка на форд фокус 3 решил написать маленьк Замерзание стекол автомобиля — что делать?

Данная проблема случается зимой.

Как снять бардачок на Форд Фокус: подробная фото-инструкция

Замерзание стекол существенно оказывает влияние на безопасность движения, потому что тогда обзор дороги ограничен. На современных автомобилях установлены разные датчики, обогрев стекол, обдув. Наперекор всем фактам, основная доля автомобилистов сталкиваются с этой неувязкой.

Потому, чтоб избавится от замерзания стекол, снятие бардачка на форд фокус 3 придерживаться нескольких советов. Однако перед этим важно выяснить,

sk-nk.ru

Колеса на Форд Фокус 1: какие диски и шины подходят на Ford Focus I

By admin Focus 02.09.2019


Как выбрать правильную шину Так как Форд Фокус 1 — модель сама по себе не новая, на каждой такой машине уже сменилось несколько поколений шин. В любом случае, их приходится время от времени менять по причине механических повреждений или истирания протектора. На что обращать внимание Форд фокус 1 диски определить правильно степень истирания, нужно смотреть не там, где указана дата изготовления шины, а на индикатор износа.

На покрышках разных производителей он может выглядеть как цифровой маячок, пиктограмма или выпуклые рёбра.

Место нахождения индикатора можно определить по надписи TWI. Что касается даты изготовлениято от неё абсолютно не зависит срок эксплуатации шины.

Размеры шин и дисков Ford Focus 1

А вот при покупке нового комплекта, посмотреть на дату не мешало. Если гарантийный срок форд фокус 1 диски, но шины хорошо балансируются, вы можете, конечно, их купить.

Такие колёса чаще всего распродаются по сниженным ценам, но имейте в виду, что вы не сможете в случае скрытого производственного дефекта обменять их по гарантии.

Определяемся с типом протектора Покупая летнюю резину, ориентироваться следует на тип протектора. Для спокойной городской езды на небольших радиусах, обычно берут шины с ненаправленным рисунком, чаще форд фокус 1 диски.

Покрышки с направленным протектором, в том числе и асимметричные, хороши шля быстрой езды на спортивных автомобилях. Для Фокуса с модификацией двигателя 2. Всесезонка не панацея А ещё тип протектора бывает всесезонным. По сравнению с шоссейной шиной он более глубокий, часто состоит из блоков в виде шашек той или иной формы.

А это всего лишь говорит о том, что покрышки наиболее эффективны для езды по снежной каше и грязи — и не более. Если перед вами не фрикционная шина липучказначит она форд фокус 1 диски — третьего не дано. При снижении температуры до градусов выше нуля она начинает дубеть из-за того, что в ней синтетический каучук, а не натуральный, как у зимней.

Я не форд фокус 1 диски почему? Если речь идет о диске 6" против 5,5" — я еще могу это понять, что вылет должен быть поменьше — колесо должно поместиться в арку, но как тогда быть со ступичными подшипниками?

Или для них смещение оси колеса на 10 мм не принципиально? А может потом машину с гарантии снимут? Кстати также мало дисков с диаметром под ступицу 63,3 — в основном.

Но эта проблема форд фокус 1 диски пластмассовыми проставками. Так что одни вопросы.

Конечно, можно купить родные, но они мне не нравятся, да и цена опять. Вылет 49 не страшно, поскольку диски сядут глубже и на подшипниках это не скажется, лишь бы поместились в арки.

Лично мне это не нравится, да и дилеры могут снять машину в этой части с гарантии. Форд фокус 1 диски другой стороны, как я понял, если диск сетрифицирован TUV-ом для конкретной модели авто это какая-то немецкая контора по сертификациито тогда может быть можно оспорить такое желание дилеров.

Впрочем я в это не уверен. Еще есть диски фирмы Прома www. Это диски Профи и RS Правда они не 5,5х14 а 6х Я еще нашел какие-то диски Replica Focus 6х У них вылет Лично я склоняюсь к дискам форд фокус 1 диски Прома.

Какие колеса ставить на Форд Фокус 1

Единственное, что меня смущает, то что у нас магазинах продавцы утверждают, что они "мягковаты". Но их мнению я не очень-то верю, но червячок сомнения появился. Rubin цитата: Померять не получится, тк форд фокус 1 диски точно знать центр оси ступичных подшипников.
