Дорестайл проблема с центральным замком [Архив]


Просмотр полной версии : Дорестайл проблема с центральным замком



Руслан68

01.05.2014, 15:29

Добрый день! У меня проблема с центральным замком - нажимаю на кпонку "закрыто" , центральный замок срабатывает , закрывает и сразу открывается ... Пробовал закрыт через личинку замка , не закрывается. Замерил напряжение в батарее пульта центрального замка , напряжение 3 V. Кто сталкивался с такой проблемой ? В чем может быть неисправность?


Petrowich

01.05.2014, 16:17

Проблема с одним из замков дверей (или проводкой к замку), какой-то из них не срабатывает на закрытие. Надо, закрывая машину, послушать по очереди каждую дверь, что-бы выявить конкретный замок. Ну а там уже смотреть дальше в чём проблема, замок или проводка.


Руслан68

02.05.2014, 12:29

все замки срабатывают


Petrowich

02.05.2014, 23:45

Значит в одном из замков микрик не срабатывает (или проблема с проводкой от этого микрика) и машина думает, что одна из дверей открыта. Или самому в проводке копаться или на диагностику ехать. Фордовским IDS-ом можно посмотреть какая из дверей "открыта".


Руслан68

04.05.2014, 17:46

Значит в одном из замков микрик не срабатывает (или проблема с проводкой от этого микрика) и машина думает, что одна из дверей открыта. Или самому в проводке копаться или на диагностику ехать. Фордовским IDS-ом можно посмотреть какая из дверей "открыта". и еще на панели приборов горит "открыты двери", сегодня замок сработал ... может это из за того, что потеплело ...
Как узнать в какой двери неисправность? Это нужно обшивку каждой двери снимать? Кто снимал обшивку двери? Дайте ссылку плиз.


Petrowich

04.05.2014, 23:46

Если горит индикатор открытой двери, то, ясное дело, проблема или с одним из микриков или с замком. Обшивку снимать не надо.
Надо выдернуть из центрального модуля электрики (GEM) разъём С316 и замерить есть ли масса на пинах: 20 (багажник), 19 (пр.пер.), 18 (лев.пер.), 17 (пр.зад.) и 8 (лев.зад.). Все двери при этом должны быть захлопнуты. На каком из пинов нет массы к той двери и копать дальше.


Руслан68

05.05.2014, 06:31

Если горит индикатор открытой двери, то, ясное дело, проблема или с одним из микриков или с замком. Обшивку снимать не надо.

Надо выдернуть из центрального модуля электрики (GEM) разъём С316 и замерить есть ли масса на пинах: 20 (багажник), 19 (пр.пер.), 18 (лев.пер.), 17 (пр.зад.) и 8 (лев.зад.). Все двери при этом должны быть захлопнуты. На каком из пинов нет массы к той двери и копать дальше.подскажите пожалуйста , где этот GEM находится?


kursiv557

05.05.2014, 15:43

http://www.fiesta-club.ru/f/el-shemi/1192-mk6-snyatie-perednei-paneli-costavlenie/p4#post202235


Руслан68

05.05.2014, 21:14

http://www.fiesta-club.ru/f/el-shemi/1192-mk6-snyatie-perednei-paneli-costavlenie/p4#post202235
спасибо большое!


mackovetsky

14.05.2014, 18:45

Абсолютно такая же проблема.
Выявил дверь следующим образом.
Изнутри закрывал каждую дверь отдельно ручкой открывания\закрывания. Срабатывают все кроме водительской двери.

Во время езды показывает, что одна дверь не закрыта. Проблема плавающая, иногда пропадает.
Заметил, что проблема исчезает по утрам, ночью оставляю машину открытой. Думаю связано с тем, что утренний конденсат способствует лучшему контакту проводов. К вечеру салон сухой поэтому машина не закрывается.

Как лечить не знаю. Посоветуйте алгоритм.


Petrowich

14.05.2014, 19:12

Либо замена замка, либо попытка реанимации.


Руслан68

15.05.2014, 06:20

Либо замена замка, либо попытка реанимации.номер детали не подскажите? какова цена вопроса?


mackovetsky

15.05.2014, 11:56

В одной из тем было написано, что может быть плохой контакт в GEM.
Замок при этом иногда снова, каким-то чудесным образом, начинает работать.
Может быть действительно проверить, когда начнется глюк, снять клеммы с аккумулятора и открыть-закрыть машину ключом. Если будет работать - значит дело не в замке.
Или же я что-то упустил?
В любом случае будем с коллегой выше признательны за номер детали)


Petrowich

15.05.2014, 22:31

Может быть действительно проверить, когда начнется глюк, снять клеммы с аккумулятора и открыть-закрыть машину ключом. Если будет работать - значит дело не в замке.

Проблема не механического, а электрического характера. Баловство со скидыванием клем ничего не покажет, кроме того что механическая часть замка работает.
Номера можно тут посмотреть: http://eucatparts.com/?action=cat_ford_part&s_id_part=1394386&s_id_model=6

Какой точно - выбирайте сами. Там их 11 разных номеров.


У меня проблема с центральным замком, то при заведении двигателя двери блокируются, то нет, в чём может быть проблема?


Такая же проблема.Опытным путем выяснил,что глючит концевик водительской двери.Выходишь,закрываешь - фиг.Дверью хрясь,закрывается.Иногда как бы открывается,точнее дает сигнал "открыта дверь водителя" прямо на ходу,от сотрясения или при открытии/закрытии окна.Видимо,там контакт отгнил,но не совсем.Подскажите,гемора много при замене?Понятно,что надо разбирать дверь,снимать панель,потом клеить стекло на скотч и снимать внутреннюю панель со стеклоподъемником.Да,стоит ли париться с нейтрализацией проблемы или лучше сразу замок в сборе купить?


vasyameister

26.05.2014, 20:21

Делюсь печальным опытом решения такой же проблемы. У меня глючил замок водительской двери, ну так по-маленьку, раз от раза. Но вот настал момент, когда совсем приспичило. В пятницу он просто не закрылся. Оставил на ночь машину открытой. В субботу (позавчера) взялся за отвертку и понеслась... Руки шаловливые, опыта близко к нулю, но непоборимая тяга все сделать самому дали свои плоды. Разобрал обшивку, она, кстати, двухслойная. Докопался до замка. Поглядел на него, толку то, он монолитный, кажись. Понял, что починить его вряд ли выйдет, а меня ведь предупреждали. Решил промыть все с помощью WD-40, авось просто засорилось от пыли. НЕ делайте так!!! Залил этой вдшки во все щели, какие видел. Подождал пока все стечет. Попробовал, как работает. Не работает. Ну ладно думаю, соберу все обратно, закажу новый замок и поменяю на следующих выходных. Собрал, завел, сделал кружок по двору и оставил в таком состоянии. Сегодня, прыг в машину утром, поворачиваю ключ зажигания и ..... ничего. Абсолютно ничего. Приборы не горят, стартер не крутит. Печаль и легкая паника. Что я мог таким образом сломать? Эта вдшка проводит ток? Из-за нее все так печально кончилось или просто совпадение какое-то? Опять же, если что-то и коротнуло, то я просто посадил аккумулятор или я выжег себе всю электронику или может предохранитель какой-нибудь? Теперь вот ломаю голову, что делать дальше. То ли снимать аккумулятор, тащить домой и заряжать. То ли брать в руки вольтметр и цепи прозванивать, но при моем то опыте как бы не спалить еще чего-нибудь. Вариант на эвакуатор и в сервис пока держу в голове как запасной. Подскажите, кто более опытный, куда тыкнуться дальше и чем? А я пока дальше поисками займусь.


Petrowich

26.05.2014, 23:36

Думаю, что вэдэшка тут ни при чём. Скорей всего совпадение.
Для начала зарядить или подкурить. А там уже, по результатам, дальше разбираться.


vasyameister

27.05.2014, 11:48

Спасибо за совет, Petrowich, но если честно не верится в такое совпадение. 7 лет машине и ни разу ничего такого не происходило даже в лютые морозы, не то что в жару под 30. К тому же, аккумулятор наверно резко бы не сдох до нуля сам по себе.


Petrowich

27.05.2014, 22:10

Вполне мог скоропостижно скончаться. Банки могло закоротить. Это ещё 1-й аккум был?
Буквально сегодня у одной знакомой на Aygo тоже аккум сдох, что даже никаких щелчков стартер не делал. А с вечера всё было нормально.
Поставили новый и всё ОК. Старому, кстати, тоже 7 лет было.


vasyameister

27.05.2014, 22:41

Снял аккумулятор. Замерял напряжение на клеммах, 0.34 вольта, ток 0.19 мА
🙁
Поставил заряжать.


khlystovav

27.05.2014, 23:20

WD-40 это диэлектрик.
WD-40 помогает запустить даже влажный двигатель: не являясь проводником электричества http://wd-40.ru/aboutwd40.shtml


Руслан68

28.05.2014, 06:20

Вполне мог скоропостижно скончаться. Банки могло закоротить. Это ещё 1-й аккум был?
Буквально сегодня у одной знакомой на Aygo тоже аккум сдох, что даже никаких щелчков стартер не делал. А с вечера всё было нормально.
Поставили новый и всё ОК. Старому, кстати, тоже 7 лет было.все верно


vasyameister

28.05.2014, 09:04

Petrowich, все оказалось гораздо проще. Вчера аккумулятор снял, на ночь поставил заряжаться. Сегодня утром поставил. Сразу заметил, что в салоне включено центральное освещение, над зеркалом которое. Видимо, оно и посадило мне аккумулятор. Все, я снова на колесах. Спасибо, что откликнулся! 🙂


vasyameister

28.05.2014, 09:07

khlystovav, спасибо за ликбез!


Petrowich

29.05.2014, 18:59

Petrowich, все оказалось гораздо проще. Вчера аккумулятор снял, на ночь поставил заряжаться. Сегодня утром поставил. Сразу заметил, что в салоне включено центральное освещение, над зеркалом которое. Видимо, оно и посадило мне аккумулятор. Все, я снова на колесах. Спасибо, что откликнулся! 🙂

Я тоже сначала про плафон салона подумал. Но, по идее, GEM должен вырубать его через какое-то время. Разве что из-за неисправности замка GEM думает, что дверь открыта и не "засыпает".


У меня получилось прикольнее.))) Разобрал я дверь полностью,глянул на замок,проверил проводку на повреждения,все в порядке.Замок действительно монолитный,залит чем-то типа эпоксидки и заклепан,дальше его разбирать не стал.В общем собрал я все это дело обратно,все работало без сбоев и даже дверь стала лучше закрываться.
А теперь самое смешное.Приехал с дачи,где и проводил разбор/сбор...всего-то 200 км проехал.Радостный припарковался у дома,посидел покурил и дернул ручку открывания двери...потом еще раз,потом снаружи через открытое окно - не пускают.))) Внимание вопрос: ни кто не вскрывал машину проволочками???)))
Думаю,когда мне надоест исполнять акробатические этюды с перепрыгиванием на пассажирскую сторону,дверь все равно придется вскрывать.
Предположительно,от вибрации,раскрутился винт под торкс на тяге ручки двери,который спрятан под облицовкой личинки замка.

P.S.: Болгарку не предлагать!))))


Руслан68

29.06.2014, 11:13

У меня получилось прикольнее.))) Разобрал я дверь полностью,глянул на замок,проверил проводку на повреждения,все в порядке.Замок действительно монолитный,залит чем-то типа эпоксидки и заклепан,дальше его разбирать не стал.В общем собрал я все это дело обратно,все работало без сбоев и даже дверь стала лучше закрываться.
А теперь самое смешное.Приехал с дачи,где и проводил разбор/сбор...всего-то 200 км проехал.Радостный припарковался у дома,посидел покурил и дернул ручку открывания двери...потом еще раз,потом снаружи через открытое окно - не пускают.))) Внимание вопрос: ни кто не вскрывал машину проволочками???)))
Думаю,когда мне надоест исполнять акробатические этюды с перепрыгиванием на пассажирскую сторону,дверь все равно придется вскрывать.
Предположительно,от вибрации,раскрутился винт под торкс на тяге ручки двери,который спрятан под облицовкой личинки замка.
P.S.: Болгарку не предлагать!)))) Постоянно открыть авто с помощью проволочек , это не вариант . Я бы еще раз разобрался , чтобы не было никаких больше неприятностей. Сейчас лето , жара, потом пойдут дожди и электрика начнет снова глючить ...


Постоянно открыть авто с помощью проволочек , это не вариант . Я бы еще раз разобрался , чтобы не было никаких больше неприятностей. Сейчас лето , жара, потом пойдут дожди и электрика начнет снова глючить ...
Это верно,вот завтра у меня выходной,буду возиться.Мне главное дверь открыть,дальше - проще.)))


Руслан68

06.11.2014, 20:32

Снял обшивку водительской двери и отключил центральный замок ( вытащил разъем ). Все двери , кроме водительской закрываю изнутри , а водительскую - ключом. Какой предохранитель отключает центральный замок ?


Такая же беда с замком! Пытаюсь закрыть а она открывается, и причём при удачном захлопывании, она закрывается хоть 1000 раз, но стоит открыть полностью водительскую дверь, опять не закрыть.....вообщем пол года назад была эта проблема, разобрал дверь, промыл уайтспиритом и продул...работало без проблем! Щас опять начало глючить...поехал на СТО мне его опять разобрали и промыли, эффект был часов 10... потом опять залогало... сегодня поганю опять на СТО пусть делают, смотрят! позже отпишусь что и как! Не очень хочется покупать новый замок


https://www.avtoto.ru/#page:shop.key:1372469.cross:1.delivery:0

как считаете норм цена за 2600 за замок ?


Powered by vBulletin® Version 4.2.5 Copyright © 2019 vBulletin Solutions, Inc. All rights reserved. Перевод: zCarot
SEO by vBSEO ©2011, Crawlability, Inc.

www.fiesta-club.ru

Ford Fiesta | Центральный замок

Центральный замок

Аварийная деблокировка крышки топливного бака при неисправности центрального замка: снимите справа облицовку багажника, откиньте изоляционную плиту (2), нажмите на крепежный фиксатор (1) серводвигателя центрального замка и вытяните назад исполнительный элемент.

Все двери, крышка багажника и крышка топливного бака, а также замок в крышке багажника открываются и закрываются поворотом ключа в замке двери водителя или в замке двери пассажира рядом с водителем. Основным звеном системы является так называемый двойной нагнетательный насос, который приводится электродвигателем. При повороте ключа в положение «открыто» насос создает повышенное давление, в результате чего различные коммутирующие элементы в автомобиле снимают действующую блокировку.

С двойным нагнетательным насосом скомбинирован блок управления центрального замка, а также блок управления притивоугонной системы, если она установлена в автомобиле.

Далее описывается серийный центральный замок. Функции более дорогостоящих систем с противоугонными установками, охраной салона, инфракрасным дистанционным управлением (см. также главу Электротехническое оборудование) в своей основной функции также базируются на этой системе, как и «центральный замок безопасности».

 Совет: Особенность замка багажника: в вертикальном положении замка багажника – независимо от центрального замка – всегда закрыт. Это не допускает открытие багажника проворными ворами при остановке на светофоре. В горизонтальном положении замок багажника реагирует на центральную блокировку совершенно нормально.

Проверка центрального замка

  1. Дверь водителя и пассажира рядом с водителем или крышку багажника закройте и откройте ключом.
  2. Центральный замок должен активизироваться от всех трех замков.
  3. Примерно через две секунды должны быть заблокированы все замки.
  4. Если насос работает дольше пяти секунд, система негерметична – в этом случае двойной нагнетательный насос может работать максимум 35 с, после этого он должен отключиться.

 Совет: Если однажды центральный замок вышел из строя, двери и крышку багажника можно открыть и закрыть, как обычно, ключом. Точно так же кнопки блокировки дверей можно приводить в действие вручную. Только крышку топливного бака нужно деблокировать отдельно: демонтировать правую облицовку багажника. Надавите на крепежный фиксатор серводвигателя центрального замка крышки топливного бака и вытяните исполнительный элемент назад.

Поиск неисправностей в электрике

Приведенное ниже описание также относится к автомобилям со стандартным центральным замком. Электрическая проверка осуществляется на 6- и 12-полюсном штекерном разъеме на двойном нагнетательном насосе. В автомобилях с противоугонной системой есть еще один 16-полюсный разъем на насосе, который при проверке остается без внимания.

Если насос не работает ни при повороте ключа в замке двери водителя и пассажира рядом с водителем, ни в замке багажника, то:

  1. Проверьте предохранитель.
  2. Демонтируйте облицовку багажника сзади и с правой стороны; двойной нагнетательный насос находится справа внизу рядом с дном багажника и упакован в пенопласт.
  3. «Распакуйте» двойной нагнетательный насос.

     Важно: вначале отсоедините от насоса многоштырьковый(ые) разъем(ы) с тонкими проводами – под конец разъем с толстым проводом (подача тока).

  4. Снимите оболочку 12-штырькового разъема
  5. Проверка переключающего элемента в двери водителя: подключите контрольную лампу к разъему между контактом зеленого/синего провода и массой кузова.
  6. Контрольная лампа должна гореть постоянно, если дверь водителя открывается ключом. В этом случае размыкающий контакт в порядке.
  7. Если лампа не загорается, то в двери водителя неисправен размыкающий контакт или нет проводимости в подводящем проводе.
  8. Переключите контрольную лампу: вместо массы один из контактов контрольной лампы подключается к «+» аккумулятора. Другой контакт остается подсоединенным к разъему (контакт зеленого/синего провода).
  9. Закройте дверь водителя ключом.
  10. Если теперь контрольная лампа горит постоянно, то замыкающий контакт переключающего элемента в порядке.
  11. Если лампа не загорается и нет дефекта в проводе, то неисправен переключающий элемент.
  12. Проверка переключающего элемента в двери пассажира рядом с водителем: в отсоединенном разъеме насоса подключите контрольную лампу между контактом желтого/синего провода и массой кузова.
  13. Контрольная лампа должна гореть постоянно, если дверь пассажира рядом с водителем открывается ключом. В этом случае размыкающий контакт переключающего элемента в порядке.
  14. Если лампа не загорается, то в двери пассажира рядом с водителем неисправен размыкающий контакт или нет проводимости в подводящем проводе.
  15. Переключите контрольную лампу: вместо массы один из контактов контрольной лампы подключается к «+» аккумулятора. Другой контакт остается подсоединенным к разъему (контакт желтого/синего провода).
  16. Закройте дверь пассажира рядом с водителем ключом.
  17. Если теперь контрольная лампа горит постоянно, то замыкающий контакт переключающего элемента в порядке.
  18. Если лампа не загорается и нет дефекта в проводе, то неисправен переключающий элемент.
  19. Проверка переключающего элемента в замке багажника: в отсоединенном разъеме насоса подключите контрольную лампу между контактом синего/красного провода и «+» аккумулятора.
  20. Контрольная лампа должна гореть постоянно, если замок багажника открывается ключом. В этом случае размыкающий контакт переключающего элемента в порядке.
  21. Если лампа не загорается, то в замке багажника неисправен размыкающий контакт или нет проводимости в подводящем проводе.
  22. Переключите контрольную лампу: вместо синего/красного провода теперь один из контактов контрольной лампы подключается к серому/белому проводу. Другой контакт остается подсоединенным к «+» аккумулятора.
  23. Закройте замок багажника ключом.
  24. Если контрольная лампа горит постоянно, пока ключ остается в положении «закрыто», то замыкающий контакт переключающего элемента в порядке.
  25. Если лампа не загорается и нет дефекта в проводе, то неисправен переключающий элемент.
  26. Проверка двойного нагнетательного насоса: если работа переключающих элементов насоса гарантирована (проверена), то причиной неисправности остается только подача тока (по тонкому красному проводу в 12-штырьковом разъеме, а также по толстому красному/синему проводу или тонкому красному/черному проводу в маленьком 6-штырьковом разъеме) и соединение с массой (толстый коричневый провод).
  27. Если все в порядке, то неисправен двойной нагнетательный насос. Замените.

Здесь видны детали прокладки шланга центрального замка

Двойной нагнетательный насос (2) центрального замка установлен под правой облицовкой багажника. Здесь он «вынут» из своей оболочки из пенопласта (1). Далее вы видите: электрические провода (4) и нагнетательный/вакуумный шланг (3) к переключающим элементам.


Под задним сиденьем центральный нагнетательный/вакуумный шланг разветвляется на жгут к правым дверям (1) и на жгут к левым дверям (2).

Поиск неисправностей в пневматической системе

  1. Для проверки наличия негерметичности в центральном замке (признак: двойной нагнетательный насос работает слишком долго) нужно последовательно проверить всю систему.
  2. Двойной нагнетательный насос: непосредственно у насоса сожмите шланг плоскогубцами и таким образом плотно перекройте. Приведите в действие один из замков.
  3. Если двойной нагнетательный насос при активизации центрального замка работает дольше 3, макс. 7 с., то насос негерметичен. Замените его.
  4. Переключающие элементы в дверях и крышках: поочередно пережмите все шланги непосредственно около коммутирующих элементов. Для этого демонтируйте соответствующие облицовки (глава Детали кузова). Каждый раз активизируйте один из замков.
  5. Двойной нагнетательный насос при активизации центрального замка не должен работать дольше 3, макс. 7 с.
  6. После отсоединения дефектного (негерметичного) узла насос работает нормально, т.е. меньше 3 с. Замените неисправную деталь.

 Совет: Для того чтобы при отсоединении шлангов не демонтировать всю облицовку, можно пережать шланги у отвода – вначале жгут к правым дверям, затем к левым дверям.

automn.ru

Ford Fiesta | Двери, центральная блокировка замков

Двери, центральная блокировка замков

ОБЩИЕ СВЕДЕНИЯ

При отпирании или запирании замков передних дверей или багажного отделения благодаря системе центральной блокировки одновременно отпираются или запираются замки всех дверей, крышка топливного бака и, в зависимости от положения замка крышки багажного отделения, и этот замок.

Система центральной блокировки замков оборудована самостраховкой: после того как автомобиль заперт снаружи, сразу же срабатывают внутренние кнопки блокировки замков дверей. Таким образом, уменьшается вероятность проникновения в салон посторонних лиц.

Системой центральной блокировки можно также управлять снаружи как ключом, так и при помощи дистанционного радиоуправления.

Места управления запиранием и отпиранием автомобиля

Снаружи: передние двери, крышка багажника (задняя дверь универсала).

Внутри: клавиша управления центральной блокировкой замков в рукоятке двери водителя.

Отпирание

Для отпирания Вашего автомобиля следует повернуть ключ в замке одной из передних дверей или в замке багажного отделения в положение отпирания.

Все кнопки блокировки замков дверей поднимаются.

Самостраховка и охранная система сигнализации тотчас выключаются, что сопровождается кратковременным миганием указателей поворота.

При отпирании автомобиля плафоны салона, переключатели которых находятся в положении управления от дверных контактов, загораются приблизительно на 20 секунд.

В случае выхода из строя системы центральной блокировки дверей, можно в общем-то, управлять всеми замками обычным способом. Впрочем, самостраховка не может быть включена при нарушении в нормальной работе центральной блокировки замков.

Если задержать ключ в положении отпирания, на автомобилях с электростеклоподъемниками все окна открываются.

При выходе из строя центральной блокировки замков задние двери снаружи разблокировать нельзя.

Если имеется нарушение в нормальной работе центральной блокировки замков, об этом свидетельствует мигание подсветки переключателей управления электростеклоподъемниками как передних, так и задних дверей. Вам следует обратиться в сервисное предприятие Фольксваген.

Запирание

Для запирания Вашего автомобиля следует повернуть ключ в замке одной из передних дверей или в замке багажного отделения один раз в положение запирания. Все двери и багажное отделение будут заблокированы. Самостраховка и охранная система сигнализации тотчас будут включены, что сопровождается кратковре менным миганием указателей поворотов.

При запирании автомобиля плафоны салона, переключатели которых находятся в положении управления от дверных контактов, выключаются.

О функциональной готовности самостраховки свидетельствует мигание контрольной лампы, расположенной около кнопки блокировки двери водителя.


Предупреждение

В запертом снаружи автомобиле никто не должен находиться, прежде всего, там не должны оставаться малолетние дети, так как изнутри двери нельзя открыть. Это особенно важно в случае автомобилей с электроприводом стеклоподъемников, потому что в этом случае нельзя открыть и окна.


Если в течение одной секунды повернуть дважды подряд ключ в соответствующем замке то все двери и крышка багажника (задняя дверь универсала) будут заблокированы. Самостраховка и охранная система сигнализации не будут включены.

При выключенной самостраховке автомобиль может быть разблокирован изнутри. Для этого Вам следует потянуть внутреннюю ручку замка соответствующей двери до поднятия кнопки блокировки. Если повторно потянуть ручку замка, дверь откроется.

На автомобилях, оборудованных стеклоподъемниками с электрическим приводом или подъемно-сдвижной панелью крыши с электроприводом, оставленные открытыми окна дверей или люк крыши могут быть централизованно закрыты. Для этого следует задержать ключ в положении запирания замка до тех пор пока все окна дверей и люк крыши не будут полностью закрыты.

Двери могут быть также заперты путем вдавливания кнопок блокировки замков дверей. Самоблокировка при этом однако не включается.

При открытой или не полностью закрытой двери водителя (не полная фиксация двери) блокировки замков автомобиля не происходит. Если замки автомобиля блокируются посредством замка передней левой двери или крышки багажника (задней двери) должна эта дверь или крышка багажника (задняя дверь), как и дверь водителя, быть полностью закрытой.

Как отпереть только один из замков передних дверей или крышки багажника (задней двери)

Центральная блокировка замков предусматривает также возможность отпереть любую из двух передних дверей, а также багажное отделение, в то время как все другие замки остаются заблокированными. Для более детальной информации и практической реализации такой возможности обращайтесь в сервисное предприятие Фольксваген.

Отпирание при включенном режиме отпирания одного из замков

Поверните ключ в соответствующем замке один раз: дверь водителя, или дверь переднего пассажира или крышка багажника (задняя дверь) разблокируется. Самостраховка и охранная система сигнализации тотчас выключаются, что сопровождается кратковременным миганием указателей поворотов.

Поверните ключ в соответствующем замке дважды подряд: все двери и крышка багажника (задняя дверь) разблокируются. Самостраховка и охранная система сигнализации тотчас выключаются, что сопровождается кратковременным миганием указателей поворотов.

Клавиша центральной блокировки замков


Клавиша центральной блокировки замков дает возможность заблокировать или раз блокировать все замки автомобиля изнутри. Клавиша находится в поручне левой двери.

Блокировка

Нажатием на правую грань А клавиши. все двери и крышка багажника (задняя дверь) блокируются. Открывание дверей и крышки багажника (задней двери) снаружи или нежелательное вторжение в автомобиль (например, при остановке перед светофором) больше невозможно.

При открытой двери водителя она не блокируется. Тем самым исключается такое положение, когда водитель оказывается снаружи запертого изнутри автомобиля.

Самостраховка и охранная система сигнализации при нажатии клавиши не включаются.

Разблокировка

Нажатием на левую грань В клавиши все двери и – в зависимости от положения замка багажного отделения – багажное отделение разблокируются.

Когда автомобиль заблокирован посредством клавиши, существует возможность разблокировать двери по отдельности. Для этого потяните внутреннюю ручку замка соответствующей двери до поднятия кнопки блокировки. Потянув ручку во второй раз, Вы откроете дверь.

Клавишный переключатель функционирует также и при выключенном зажигании.


Предупреждение

Если клавиша центральной блокировки в поручне в двери водителя нажата, замки всех других дверей и багажного отделения автоматически блокируются. Поскольку при заблокированных дверях, в случае необходимости, оказание помощи снаружи затруднено, никогда не следует оставлять детей без присмотра в автомобиле.

Заблокированные замки дверей и багажного отделения препятствует также нежелательному вторжению в салон посторонних лиц – например, при остановке перед светофором.



Защелки безопасности для детей
>

В конструкции задних боковых дверей имеется дополнительное устройство для обеспечения безопасности детей.

Включение защелки безопасности

Поверните шлиц защелки с помощью ключа автомобиля в направлении стрелки А. Внутренняя ручка замка двери теперь заблокирована, дверь может быть открыта только снаружи. При этом кнопка блокировки замка этой двери должна находиться в поднятом состоянии.

Выключение защелки безопасности

Поверните шлиц защелки с помощью ключа автомобиля в направлении стрелки В. Теперь дверь опять может быть открыта изнутри. При этом кнопка блокировки замка должна находиться в поднятом состоянии.

automn.ru

Ford Fiesta | Система центрального замка

12.21. Система центрального замка

ОБЩИЕ СВЕДЕНИЯ

Расположение элементов системы центрального замка

1. Блок предохранителей N2 (Предохранитель АМ1)
2. Замок зажигания
(Выключатель сигнальной лампочки)
3. Контрольное реле замков дверей

  4. Блок предохранителей N1 (Предохранитель стеклоподъемника) (Предохранитель приборного щитка)
5. Выключатель замков
6. Замки дверей (Двигатель замка) (Контрольный выключатель, проверяющий закрытие замка)

Система центрального замка приводит в действие приводы замков дверей, которые расположены в каждой из дверей.

Система состоит из выключателей, приводов и соединительных проводов.

Диагностика обычно ограничена проверкой соединений проводов и приводов на наличие мелких неисправностей, которые легко устранить.

Таблица подключения тестера и проводимости главного блока выключателей системы центрального замка


Таблица подключения тестера и проводимости выключателя замка

1. Замкнуто

2. Отомкнуто

3. Перед


Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Система центрального замка использует двусторонние соленоиды для замыкания и отмыкания замков дверей. Выключатели замков имеют два рабочих состояния: Замкнуто (Lock) и Открыто (Unlock). Эти выключатели приводят в действие реле, которое в свою очередь подает напряжение на соленоиды замков дверей. В зависимости от того, какой сигнал посылается на реле, оно меняет свою полярность, позволяя обеим частям цепи иметь положительное или отрицательное напряжение.
2. Всегда, прежде всего, проверяйте защиту электрической цепи. На некоторых автомобилях используются вместе автоматические выключатели и предохранители.
3. Переключите выключатели в оба положения (Lock и Unlock) при выключенном двигателе. Прислушайтесь к слабому щелчку срабатывающего реле.
4. Если вы не услышите щелчка, проверьте присутствие напряжения на выключателях. Если напряжение присутствует, проверьте провода между блоком предохранителей и выключателями на наличие коротких замыканий или разрывов.
5. Если напряжение присутствует, но щелчка не слышно, проверьте выключатель на проводимость тока. Замените выключатель, если он не проводит ток ни в одном из положений (см. табл. Таблица подключения тестера и проводимости главного блока выключателей системы центрального замка).
6. Если выключатель проводит ток, но реле не щелкает, проверьте провода между выключателем и реле. Восстановите соединение, если в цепи есть разрыв.
7. Если реле получает питание от выключателя, но не посылает его на соленоиды, проверьте надежность заземления корпуса реле. Если заземление корпуса реле в порядке, замените реле.
8. Если работают соленоиды всех замков, кроме одного, снимите панель отделки с той двери (см. подраздел 11.12) и проверьте наличие напряжения на соленоиде при включении/ выключении выключателя замка. На одном из проводов должно быть напряжение, когда выключатель находится в положении замкнуто; второй провод должен быть под напряжением, когда выключатель находится в положении отомкнуто.
9. Если на неработающем соленоиде присутствует напряжение, замените его.
10. Если на неработающем соленоиде отсутствует напряжение, проверьте провод между соленоидом и реле на наличие разрыва.
Предупреждение

Зачастую провода ломаются в той части жгута проводов, который расположен между кузовом и дверью (постоянное открытие и закрытие двери приводит к накоплению в проводах усталости и, в конечном счете, к разрыву проводов).


automn.ru

Точки подключения автосигнализации на Ford Fiesta 2007

Автор Engeneer070

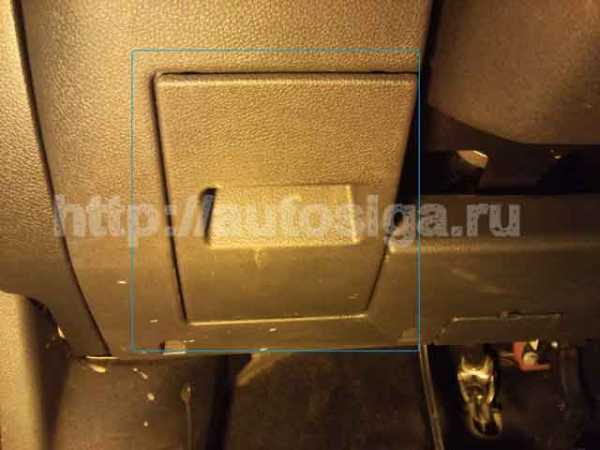

Снимаем маленький бардачок под рулевой колонкой

Далее откручиваем пять саморезов и снимаем крышку подторпедника

Получаем доступ к блоку салона. За ним можно спрятать блок автосигнализации

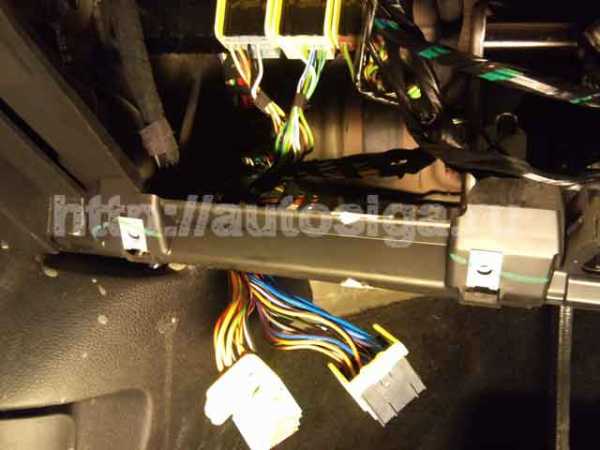

Нам понадобятся два первых разъёма от стойки - вытаскиваем их

В первом подключаемся к поворотам (+). Попарные провода – синий и синий/белый одна сторона и синий/красный и синий/оранжевый другая

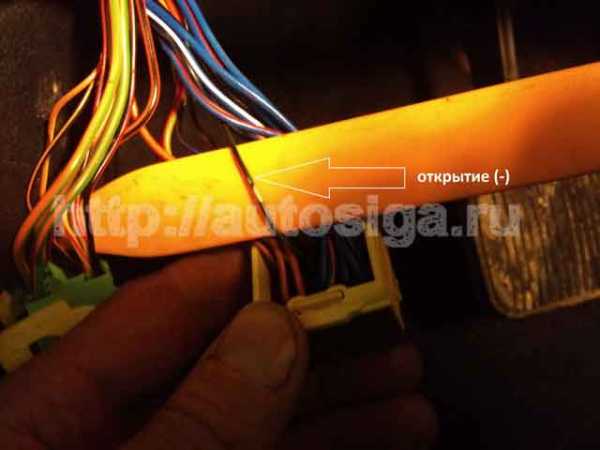

Здесь же подключаемся к проводу открытия центрального замка (-): чёрный/зелёный в центре разъёма

В центре второго разъёма провод закрытия центрального замка (-): чёрный/оранжевый

Возвращаемся к первому разъёму и подключаемся к концевикам дверей. В данном случае автомобиль был трёхдверным. Чёрный/желтый - водительская, чёрный/синий – передняя правая, чёрный/красный – багажник. В пятидверном варианте ещё присутствуют чёрный/оранжевый и чёрный/зелёный – задние двери.

Иногда для корректной работы контроля концевиков дверей требуется собрать нижеприведённую схему. Контроль подаём на положительный вход автосигнализации и подтягиваем каждый концевик к плюсу. Резисторы используем 2 – 3 ком.

Тут же делаем заземление - под болт рулевой колонки.

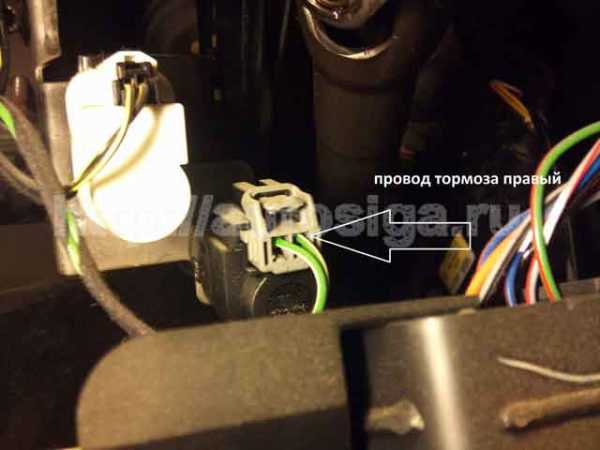

Подключаемся к тормозному проводу (+): правый зелёный/белый со стороны проводов на разъёме педали.

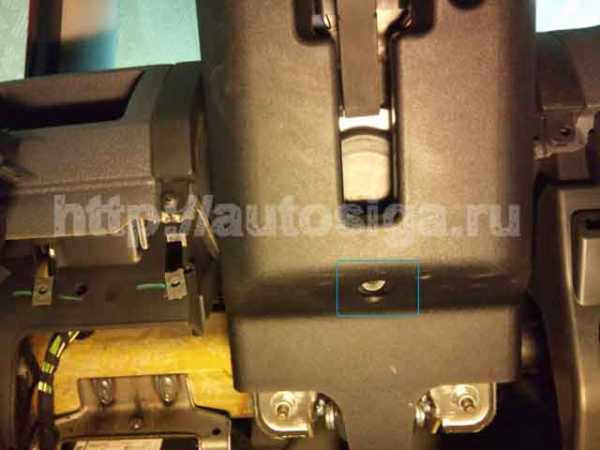

Разбираем кожух рулевого вала. Три самореза снизу.

Две защёлки по краям под рулевым колесом.

В максимальной комплектации ещё придётся отщёлкнуть пульт дистанционного управления магнитолой.

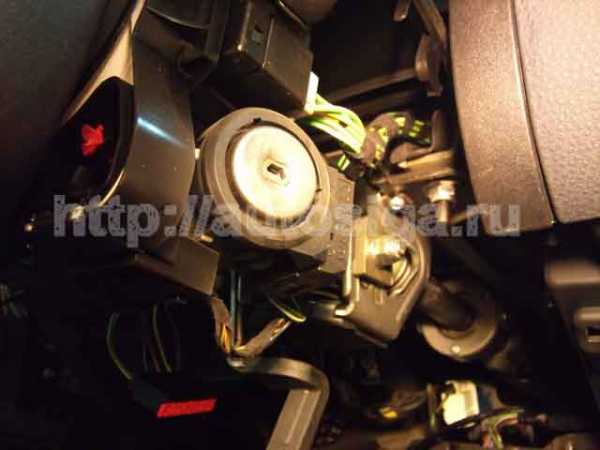

Получаем доступ к замку зажигания.

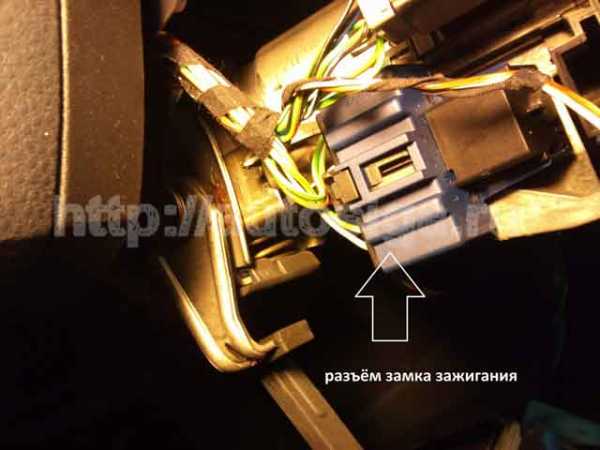

Вынимаем разъём и делаем подключение к силовой части.

Собираем обходчик иммобилайзера по нижеприведённой схеме или используем готовые модули обходов иммобилайзера.

Антенну крепим вокруг личинки

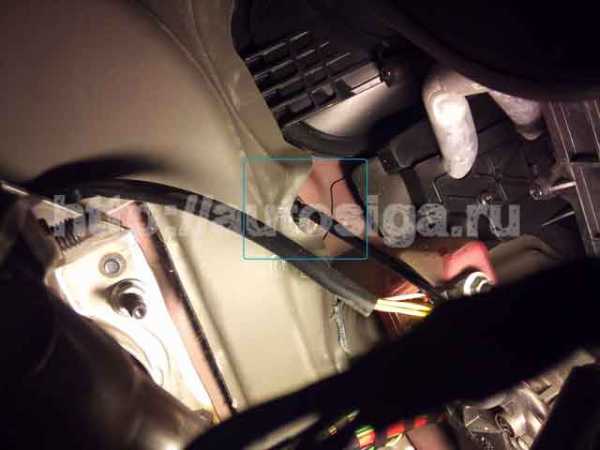

Протягиваем жгут через моторный щит. Над педалью акселератора есть технологическое отверстие, заткнутое резиновой заглушкой.

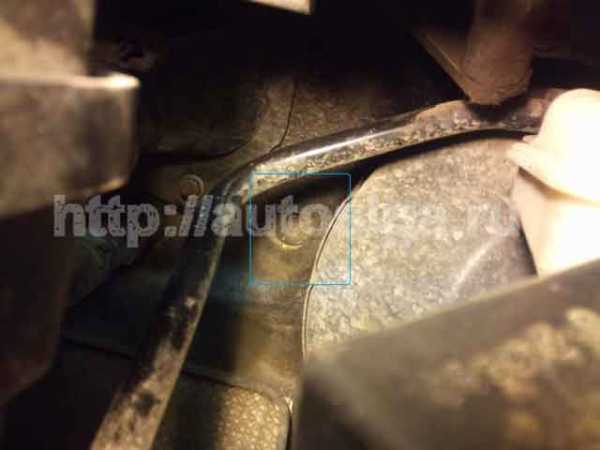

Вид со стороны двигателя

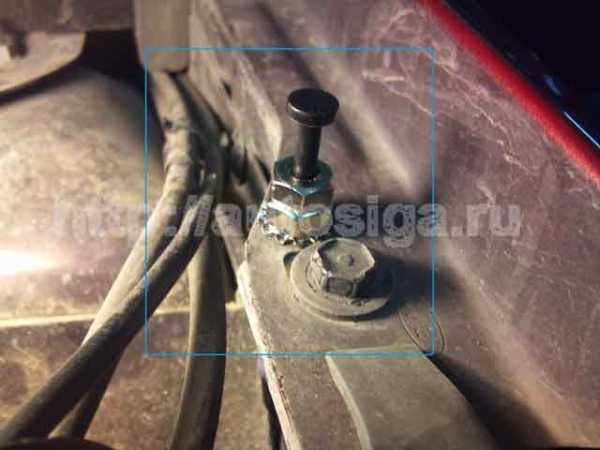

Под капотом крепим сирену, устанавливаем концевик

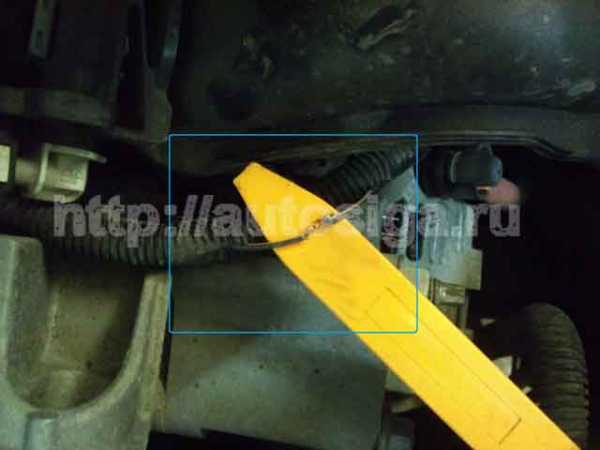

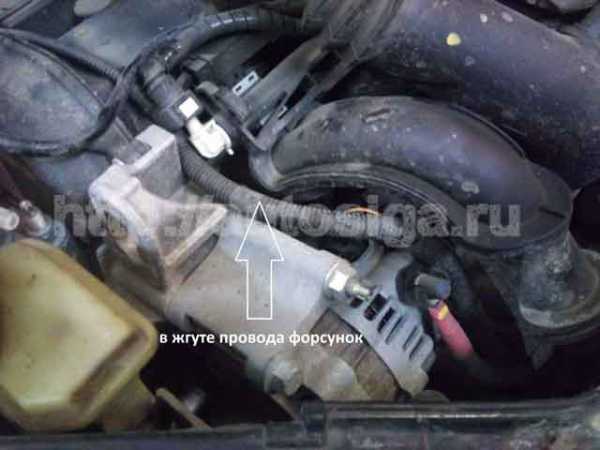

Подключаемся к форсунке. На щитке приборов ни тахометра ни сигнала генератора нет. Поэтому подключаемся чёрному/оранжевому проводу в жгуте от форсунок.

Делаем необходимые настройки, проверяем монтаж, собираем автомобиль.

Engeneer070

Статьи по теме

autosiga.ru

Центральный замок Форд фиеста неисправности

Замок двери форд

Что делать если глючит центральный замок.

Ford Fusion - индикатор незакрытой двери

Ремонт двери водителя Форд Фьюжен

Установка центрального замка на FORD TRANSIT CONNECT

Ремонт замка задней двери Ford Fusion

Не работает штатная сигнализация. Не работает ключ штатной сигнализации Ford, ремонт за 10 сек.

Центральный замок FORD

Ремонт блока управления автомобильного электрозамка

Ремонт центрального замка. Машина не закрывается. Что делать? В чем может быть причина?

Также смотрите:

  • Тест Форд Фокус 2 трехдверный
  • Ford explorer марка автомашины
  • Опель зафира турер или Форд S-Max
  • Свечи зажигания моторкрафт Форд
  • Сколько ест бензина Форд фиеста
  • Дерганье при разгоне Ford Focus
  • Новый автомобиль Форд спорт
  • Форд Фокус 3 датчик света настройка
  • Аналог фильтров Форд Фокус 2
  • Переходная рамка Форд галакси
  • Форд Мондео какое масло для двигателя
  • Устройство рулевого управления Форд фьюжн
  • Коврик на торпеду Ford
  • Форд Fusion hybrid
  • Ресницы для фар Форд Фокус 2
Главная » Видео » Центральный замок Форд фиеста неисправности

fordport.ru

Как установить центральный замок на Форд фиеста

Установка центрального замка на FORD TRANSIT CONNECT

Что делать если глючит центральный замок.

Центральный замок FORD

Daewoo Lanos установка центрального замка

Замок двери форд

Не исправен замок двери,установка универсального активатора(Ford focus 1)

Установка центрального замка ланос сенс № 21

Центральный Замок - Установка Блока Дистанционного Управления Центральным Замком Своими Руками

Активация штатной сигнализации в Ford Fiesta

Форд Фиеста Курьер. Электрика.

Также смотрите:

  • Форд фьюжн чем диагностировать
  • Автозапчасти к Форду
  • Ford fiesta 2005 дизель отзывы
  • Печка на Форде Фокусе
  • Форд эко спорт интерьер
  • Крепление акб Форд Фокус
  • Форсунка двигателя Ford Focus
  • Выбор Форд маверик
  • Кузов на Форд сиерра хэтчбек
  • Форд Транзит инструкция по эксплуатации 2012 года
  • Форсунка стеклоомывателя с обогревом на Форд Фокус 3
  • Производитель Форд торнео
  • Диски Форд Транзит 2013г нет
  • Ford зимний пакет 2012 что входит
  • Ford Focus 1 8 TDCI не заводится
Главная » Популярное » Как установить центральный замок на Форд фиеста

fordport.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
