Ферритовые кольца на кабеле зачем – Зачем нужны ферритовые кольца на кабелях — Ответы на вопросы

Содержание

Ферритовый фильтр - для чего он нужен


В нашем быту появилось огромное множество средств вычислительной техники, которая работает на токах высокой частоты. Ведь чем выше частота, тем выше скорость обработки информации.

Однако, высокочастотные токи накладывают ряд технических ограничений на соединительные кабели для передачи таких сигналов. В первую очередь это связано с побочными электромагнитными излучениями и наводками (ПЭМИН).

Особо заметно сказываются помехи на длинных проводах – ведь сигнал имеет свойство затухать, а сам кабель выступает как антенна и потому внутри него могут зарождаться паразитные токи. А это губительно сказывается на качестве проходящих через кабель сигналов.

Простейший способ борьбы с ПЭМИН – увеличить индуктивность.

Индуктивность – это показатель соотношения величины силы тока, проходящего через контур, и создаваемого им магнитного потока. Если речь идет о прямолинейных проводах, то под индуктивностью подразумевается величина, характеризующая энергию магнитного поля (здесь ток считается постоянной величиной).

Индуктивность можно увеличить применением специального ферритового кольца. Как выглядят на кабелях ферритовые фильтры, можно посмотреть на фото ниже.

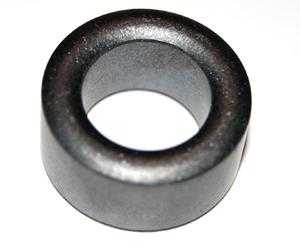

Ферритовые кольца – это компоненты электрической цепи, которые используются как пассивные элементы для фильтрации высокочастотных помех за счет повышения индуктивности проводника и поглощения помех, превышающих заданный порог.

Такие свойства ферритовому фильтру придает материал, из которого он изготовлен – феррит.

Феррит – это общее название соединений на основе оксида железа и оксидов других металлов. Ферриты совмещают в себе свойства ферромагнетиков и полупроводников (иногда диэлектриков) и потому используются в качестве сердечников катушек, постоянных магнитов, выступают в качестве поглотителей электромагнитных волн высоких частот и т.д.

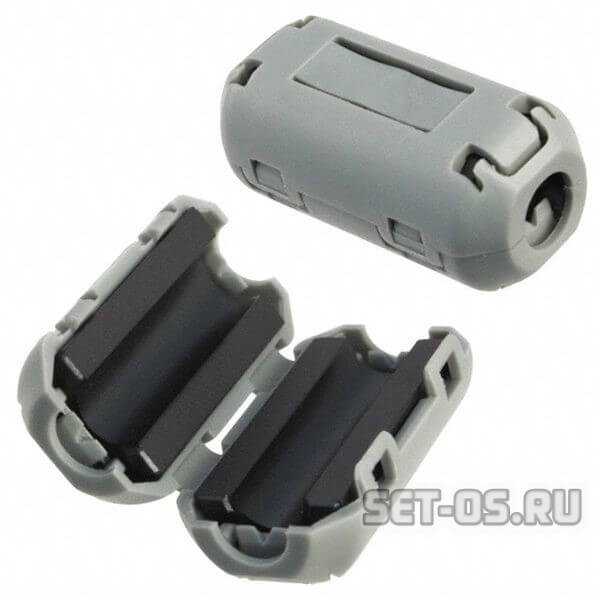

Ферритовые кабельные фильтры с защелкой — принцип работы


Работа ферритового фильтра напрямую зависит от характеристик материала, из которого он изготовлен. За счет специальных добавок оксидов различных металлов меняются свойства феррита.

Принципиально различают несколько способов применения ферритовых колец:

  1. На одножильных (однофазных) проводах он может, наоборот, поглощать излучение в определенном диапазоне, преобразуя наводки в тепловую энергию. Таким образом негативные частоты могут поглощаться (отсекаться) ферритовым кольцом.
  2. На одножильных проводах, где он работает как своеобразный усилитель, так как возвращает часть высокочастотного магнитного поля обратно в кабель, что приводит к усилению сигнала в заданном диапазоне.
  3. На многожильных проводах феррит работает как синфазный трансформатор, который пропускает несимметричные сигналы в кабеле (импульсы тока, например, в кабелях передачи данных или в цепях питания постоянным током) и гасит симметричные сигналы (которые потенциально могут вызываться в таких кабелях только электромагнитными наводками).

Где использовать и как выбрать ферритовый фильтр


Если говорить о практике применения, то на кабелях питания ферритовые кольца применяются для уменьшения помех, которые могут создать сами кабели, а на сигнальных (передающих данные) ферриты гасят возможные внешние помехи и наводки.

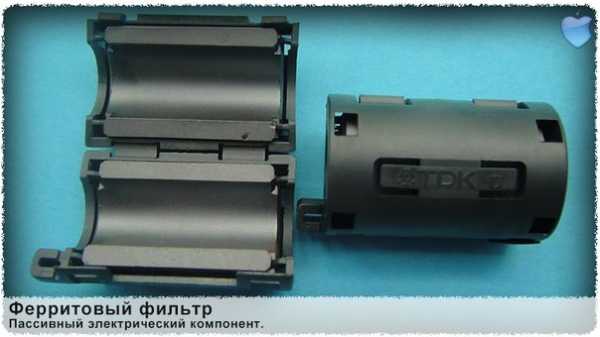

Ферритовые кабельные фильтры могут быть встроенными (кабель продается уже с ферритовым кольцом) или отдельными (чаще всего это защелкивающиеся вокруг провода модели), которые не требуют каких-либо доработок самого кабеля.

Провод может вставляться в центр ферритового фильтра (получается одновитковая катушка), а может образовывать вокруг кольца несколько витков (тороидальная обмотка). Последний способ значительно увеличивает эффективность работы фильтра.

Чтобы подобрать ферритовое кольцо под заданные требования, нужно знать характеристики материала, из которого оно изготовлено и габариты изделия.

Для примера ниже в таблице обозначены основные характеристики ферритовых фильтров, предлагаемых на рынке.

МаркировкаRF-35МRF-50МRF-70МRF-90МRF-110SRF-110ARF-130SRF-130A
Импеданс, Ом (для частоты в 50 Мгц)16512595145180180190190
График зависимости импеданса от частоты, на рисунке №45673833
Диаметр
отверстия, мм
3.557911111313
Размер, мм25х1225х1330х1635х2035х2033х2339х3039х30
Вес, г66.5122244405050

График зависимости частоты и импеданса

Импеданс – это полное внутреннее сопротивление элемента электрической цепи к переменному (гармоническому) току (сигналу). Измеряется, как и обычное сопротивление, в омах.

Еще одним немаловажным параметром ферритовых фильтров является их магнитная проницаемость.

Магнитная проницаемость – это коэффициент, который характеризует связь между магнитной индукцией и напряженностью магнитного поля в веществе.

Исходя из вышесказанного, для того, чтобы обозначить основные свойства ферритовых фильтров, производители прибегают к следующей маркировке:

3000HH D * d * h, где:

  1. 3000 – это показатель начальной магнитной проницаемости феррита,
  2. HH – это марка феррита (чаще всего это HH – ферриты общего назначения, или HM – для слабых магнитных полей),
  3. D – наибольший (внешний) диаметр,
  4. d – меньший (внутренний) диаметр,
  5. h – высота тороида.

Приведем типовые примеры применения ферритов:

  • Марка 100НН может использоваться для кабелей с частотами до 30 МГц,
  • 400НН — с частотами не выше 3,5 МГц,
  • 600НН — с частотами до 1,5 МГц
  • 1000НН — до 400 кГц.

То есть, к примеру, антенный ферритовый фильтр должен быть марки HH.

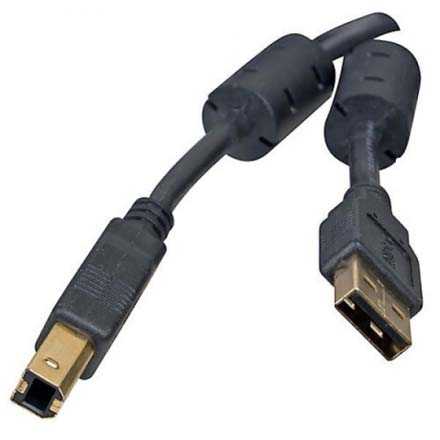

А вот ферритовый фильтр для USB кабеля лучше всего выбрать с маркой HM (для кабелей со слабым магнитным полем).

Соотношение марок и частот выглядит следующим образом:

  • 1000НМ — используется с кабелями, работающими с частотой не более 1 МГц,
  • 1500НМ — не более 600 кГц,
  • 2000НМ и 3000НМ — не свыше 450 кГц.

Как наматывать ферритовые кольца


В большинстве случаев достаточно подобрать правильный ферритовый фильтр и защелкнуть его на кабеле ближе к месту подключения к прибору.

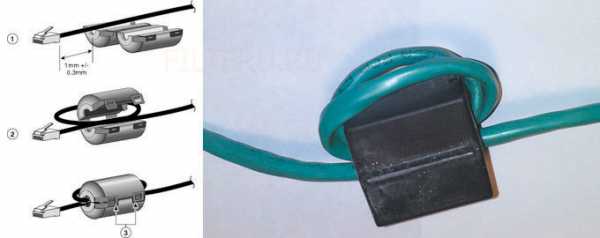

Схема наматывания витков вокруг ферритового кольца

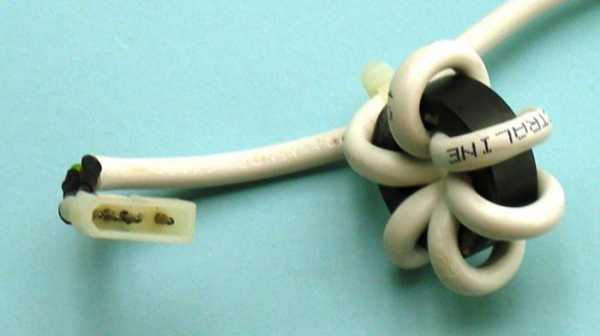

Однако, в отдельных случаях, для увеличения импеданса можно сделать кабелем несколько витков вокруг кольца феррита и тогда импеданс будет возрастать кратно квадрату числа витков. То есть с двух витков в 4 раза, а с 3 – уже в 9 раз.

На практике, конечно, реальный показатель увеличения немного меньше теоретического.

Для того чтобы после наматывания ферритовое кольцо защелкнулось, необходимо заранее определиться с количеством витков провода и рассчитать внутренний диаметр фильтра, чтобы он закрылся, не передавив кабель.

filteru.ru

Для чего нужен ферритовый фильтр или кольцо на кабеле

Для чего нужен ферритовый фильтр или кольцо на кабеле

Вы наверное замечали и не раз, что на проводах от ноутбука, монитора и иной электронной техники встречаются непонятные утолщения в виде цилиндра. Это сделано не просто так или для красоты. Дело в том, что пластиковый цилиндр — это специальный ферритовый фильтр. В народе его часто называют, как фильтр для подавления высокочастотных помех или проще — «шумовой» фильтр. Зачем и для чего он нужен?

Дело в том, что любое устройство, подключенное к электрической сети, является источником электромагнитных волн, которые являются, в свою очередь, высокочастотными помехами, влияющими на работу других устройств, находящихся поблизости. Длинные внешние силовые и интерфейсные кабели работают как своего рода антенны, которых довольно-таки сильно излучают во внешнюю среду помехи, которые создаются аппаратурой при работе. Это может сильно влиять на работу беспроводных сетей WiFi, радиоаппаратуры и точных приборов.Чтобы этого не происходило, кабель надо экранировать. Но тогда значительно подскочит его цена! На помощь пришли ферритовое кольцо и фильтры из этого материала.

Как работает ферритовый фильтр

Феррит — это специальный материал, состоящий из соединения оксида железа и ряда других металлов, который не проводит ток и эффективно поглощает электромагнитные волны. Ферритовое кольцо является отличным магнитным изолятором и за счёт этого обеспечивает фильтрацию высокочастотных помех и электромагнитных шумов. Он принимает на себя электромагнитные волны на выходе из электронной аппаратуры, прежде чем они усилятся в кабеле, как в антенне.

Ферритовый фильтр представляет собой сердечник из этого материала в виде цилиндра, который надевается на кабель либо сразу на производстве, либо позднее. При самостоятельной установке его необходимо расположить максимально близко к источнику помех. Только это позволить предотвратить передачу помех через другие элементы конструкции аппарата, где их отфильтровать гораздо труднее.


Поделитесть полезным с друзьями:

set-os.ru

Ферритовое кольцо - что это такое? Как сделать ферритовое кольцо своими руками?

Каждый из нас видел на шнурах питания или на кабелях согласования электронных устройств небольшие цилиндры. Их можно встретить на самых обычных компьютерных системах, как в офисе, так и дома, на концах проводов, которые соединяют системный блок с клавиатурой, мышью, монитором, принтером, сканером и т. д. Данный элемент носит название "ферритовое кольцо" (или ферритовый фильтр). В этой статье мы разберемся, с какой целью производители компьютерной и высокочастотной техники оснащают свою кабельною продукцию упомянутыми элементами.

Основное назначение

Ферритовое кольцо способно снижать влияние радиочастотных и электромагнитных помех на сигнал, который передается по проводу. Длинные сигнальные и силовые кабели как компьютерного, так и другого силового оборудования обладают паразитными свойствами, то есть работают как антенны. Они весьма эффективно излучают во внешнюю среду различные шумы, которые создаются внутри прибора, тем самым создавая помехи на радиостанциях при приеме радиосигнала и на другом электронном оборудовании. И наоборот, принимая помехи из эфира от радиопередающих устройств, компьютер или иной электронный прибор может давать сбои в работе. Вот для устранения этого явления и используют ферритовое кольцо, надетое на питающий или согласующий кабель.

Физические свойства

Феррит является ферримагнетиком, не проводящим электрический ток, то есть по сути это магнитный изолятор. В этом материале не создаются вихревые токи, и поэтому он весьма быстро перемагничивается – в такт частоте внешних электромагнитных полей. Это свойство материала является основой для эффективной защиты электронных приборов. Ферритовое кольцо, надетое на кабель, способно создать для синфазных токов большой активный импеданс.

Данный материал образуется из химического соединения оксидов железа с оксидами других металлов. Он обладает уникальными магнитными характеристиками и низкой электропроводностью. Благодаря этому ферриты практически не имеют конкурентов среди иных магнитных материалов в высокочастотной технике. Ферритовые кольца 2000нм значительно увеличивают индуктивность кабеля (в несколько сотен или тысяч раз), что обеспечивает подавление высокочастотных помех. Данный элемент устанавливается на шнур при его производстве либо, разрезанный на две полуокружности, надевается на провод сразу после его изготовления. Ферритовый фильтр упаковывается в пластиковый корпус. Если его разрезать, то можно увидеть внутри кусок металла.

А нужен ли ферритовый фильтр? Или это очередной обман?

Компьютеры являются весьма «шумными» (в электромагнитном плане) приборами. Так, материнская плата внутри системного блока способна осциллировать на частоте одного килогерца. Клавиатура обладает микрочипом, который также работает на высокой частоте. Все это приводит к так называемой генерации радиошумов вблизи системы. В большинстве случаев они устраняются при помощи экранирования платы от электромагнитных полей металлическим корпусом. Однако другой источник шумов – это медные провода, которые соединяют различные устройства. По сути, они действуют как длинные антенны, которые улавливают сигналы от кабелей другой радио- и телевизионной техники, и влияют на работу «своего» прибора. Ферритовый фильтр устраняет электромагнитные шумы и сигналы эфирного вещания. Эти элементы преобразуют электромагнитные высокочастотные колебания в тепловую энергию. Вот поэтому их и устанавливают на концах большинства кабелей.

Как правильно выбрать ферритовый фильтр

Чтобы установить на кабель ферритовое кольцо своими руками, необходимо разбираться в типах этих изделий. Ведь от вида провода и его толщины зависит, какой именно фильтр (из какого материала) потребуется использовать. К примеру, кольцо, установленное на многожильный кабель (шнур питания, передачи данных, видео или USB-интерфейс), создает на этом участке так называемый синфазный трансформатор, пропускающий противофазные сигналы, несущие полезную информацию, а также отражает синфазные помехи. В данном случае следует использовать не поглощающий феррит во избежание нарушения передачи информации, а более высокочастотный ферроматериал. А вот ферритовые кольца на антенный кабель предпочтительнее выбирать из материала, который будет рассеивать высокочастотные помехи, нежели отражать их снова в провод. Как видите, неправильно подобранное изделие способно ухудшить работу вашего прибора.

Ферритовые цилиндры

Наиболее эффективно справляются с помехами толстые ферритовые цилиндры. Однако следует учитывать, что слишком громоздкие фильтры весьма неудобны в использовании, а результаты их работы едва ли на практике будет сильно отличаться от немного меньших по размерам. Всегда следует использовать фильтры оптимальных габаритов: внутренний диаметр в идеале должен совпадать с проводом, а его ширина должна соответствовать ширине разъема кабеля.

Не стоит также забывать, что с шумами помогают бороться не только ферритовые фильтры. Например, для лучшей проводимости рекомендуется использовать кабеля с большим сечением. Выбирая длину шнура, не стоит делать большой запас длины между подключаемыми устройствами. Кроме того, источником помех может служить и плохое качество соединения провода и разъема.

Маркировка ферритовых колец

Наиболее широко распространенный тип записи маркирования ферритовых колец имеет следующий вид: К Д×д×Н, где:

- К – это сокращение от слова «кольцо»;

- Д – внешний диаметр изделия;

- д – внутренний диаметр ферритового кольца;

- Н – высота фильтра.

Кроме габаритных размеров изделия, в маркировке зашифрован тип ферромагнитного материала. Пример записи может иметь следующий вид: М20ВН-1 К 4х2,5х1,6. Вторая половина соответствует габаритным размерам кольца, а в первой зашифрована начальная магнитная проницаемость (20 μi). Кроме указанных параметров, в справочном описании каждый производитель указывает критическую частоту, параметры петли гистерезиса, удельное сопротивление и температуру Кюри для конкретного изделия.

Как еще используют ферритовые кольца

Кроме общеизвестного применения в качестве высокочастотной защиты, ферромагнитные материалы используются для изготовления трансформаторов. Их часто можно увидеть в блоках питания компьютерной техники. Общеизвестно, что трансформатор на ферритовом кольце весьма эффективен в балансных смесителях. Однако не всем известно, что существует возможность «растягивания» балансировки. Данная модификация трансформатора способна выполнять операцию балансирования более точно. Кроме того, широко применяются трансформаторы на ферритовых кольцах для согласования выходных и входных сопротивлений каскадов транзисторных устройств. При этом трансформируются активное и реактивное сопротивления. Благодаря последнему это устройство можно применить для изменения диапазонов перестройки емкости. «Растягивающие» трансформаторы хорошо работают при частотах ниже 10 МГц.

Заключение

Тем, кто интересуется, как намотать ферритовое кольцо самостоятельно, следует учитывать, что последовательный импеданс, который вносится высокочастотным ферритовым сердечником, запросто можно увеличить, если сделать на нем несколько витков проводника. Как подсказывает теория электротехники, импеданс подобной системы будет увеличиваться пропорционально квадрату числа витков. Но это в теории, а на практике картина несколько отличается вследствие нелинейности ферромагнитных материалов и потерь в них.

Пара витков на сердечнике увеличивает импеданс не в четыре раза, как должно быть, а немного меньше. В результате для того чтобы несколько витков смогли поместиться в кабельном фильтре, следует выбирать кольцо заведомо большего типоразмера. Если же это неприемлемо, и провод должен оставаться той же длины, лучше применять несколько фильтров.

fb.ru

InfoConnector.ru

Многие из вас, конечно же, видели на концах проводов небольшие цилиндры. Это – ферритовые фильтры. А знаете ли вы, какую роль они играют? Давайте попробуем разобраться в этом вопросе вместе.

Зачем устанавливают ферритовые фильтры?

Очень часто на форумах встречаю утверждение, что ферритовые кольца служат только для того, чтобы кабель не излучал помехи! Верно ли это утверждение? Отчасти это, правда. Но оно справедливо только к проводам питания.Тогда, для чего ставят ферритовые фильтры на HDMI? Ведь помех провод не излучает!!!

Все просто! Феррит, благодаря своим уникальным свойствам способен захватывать магнитное поле и рассеивать его в виде тепла, другими словами, он способен ослаблять шумовые помехи в кабеле. А это играет большую роль для качества цифрового сигнала.

Тогда, почему на многих HDMI кабелях нет ферритовых колец?
Потому, что ферритовые кольца это не единственный способ оградить провод от воздействия помех. Не менее эффективно и экранирование провода.

Увеличится ли качество сигнала, если установить на провод ферритовые кольца?
Ответ – увеличится!!! Но это совсем не значит, что Вы это заметите.

Приведу простой пример эффективности ферритового фильтра на HDMI.
У меня есть один из самых дешевых HDMI кабелей, на нем нет ни ферритовых фильтров, ни экрана. При просмотре видео через этот кабель довольно часто возникала проблема потери сигнала (После нескольких минут просмотра телевизор отказывался работать с сигналом плохого качества), хотя картинка была довольно сносная - лишь изредка проскакивала помеха. Установка ферритового фильтра полностью избавила от этой проблемы.

www.infoconnector.ru

Так вот зачем это утолщение на проводе!

Замечал ли ты когда-нибудь небольшой цилиндр на питающем кабеле своего ноутбука? Если нет, присмотрись внимательнее к зарядке любого портативного компьютера. На шнуре возле самого разъема, который вставляется в ноутбук, есть небольшой пластиковый бочонок.

Нет,я конечно знал, что там не какое то сложнейшее устройство и не просто кусок пластмассы, но все никак не доходили руки узнать все точно и подробнее.

Сегодня получился вот такой вот день. А вы точно в курсе? Проверьте на всякий случай себя ...

Оказывается, этот малозаметный цилиндр выполняет очень важную функцию! Он играет роль высокочастотного фильтра и нейтрализует помехи, которые могут поступать от питающего кабеля. Это устройство называется ферритовым кольцом, или ферритовым фильтром.

Удивительно, но внутри этого бочонка нет никаких микросхем или других электронных устройств. Если его вскрыть и посмотреть на внутренности, то ничего интересного там не увидишь. Просто шнур проходит сквозь небольшой полый цилиндр из твердого материала. В некоторых случаях шнур охватывает его петлей.

Этот цилиндр выполнен из феррита — химического соединения оксида железа с окислами других металлов, который по сути является магнитным изолятором. В этом веществе не возникают вихревые токи, поэтому ферриты очень быстро перемагничиваются в такт с частотой электромагнитного поля.

Не секрет, что любой неэкранированный кабель питания является источником электромагнитных помех, которые могут искажать информационные сигналы внутри компьютера. А ферритовое кольцо играет роль фильтра и препятствует распространению этих помех.

Ранее для этой цели применялось экранирование всего кабеля медной оплеткой, но ферритовые кольца значительно дешевле, поэтому именно они получили широкое распространение в современной электротехнике.

Кстати, ферритовые кольца не только препятствуют образованию нежелательных электромагнитных полей, но и защищают сигнал внутри кабеля от внешних помех. Поэтому такие цилиндры, кроме питающих кабелей, можно также встретить и на шнурах подключения мониторов, камер или фотоаппаратов.

Как увеличить эффективность шумоподавления кабельного феррита
1. Увеличить длину охватываемой ферритовым сердечником части кабеля.
2. Увеличить поперечное сечение ферритового сердечника.
3. Внутренний диаметр кабельного феррита должен быть наиболее близок (в идеале – равен) к внешнему диаметру кабеля.
4. Если позволяют конструктивные особенности пары кабель – феррит, можно сделать несколько витков (как правило, один – два) кабеля вокруг ферритового сердечника. Обобщая вышесказанное, можно сказать, что наилучший ферритовый сердечник – самый длинный и толстый из тех, что могут быть размещены на конкретном кабеле. При этом внутренний диаметр кабельного феррита должен по возможности совпадать с внешним диаметром кабеля.

Да, точно, мне же иногда попадались к оборудованию отдельно приложенные такие бочоночки:

Как пользоваться кабельным ферритом ?

Иногда в продаже можно встретить разъёмные кабельные ферриты в пластиковой оболочке (термоусадочной трубке) с двумя защёлками. Как ими пользоваться? Раскрытый ферритовый цилиндр надевается на кабель, который необходимо защитить от электромагнитных помех и наводок, примерно в 3 см от наконечника кабеля. Делается петля вокруг оболочки цилиндра. После этого оболочка защелкивается. Для надёжности можно оснастить ферритовым цилиндром и другой конец кабеля.

Тогда, почему на всех кабелях нет ферритовых колец? Потому, что ферритовые кольца это не единственный способ оградить провод от воздействия помех. Не менее эффективно и экранирование провода. Либо же кабель просто дешевый и не качественный.

[источники]источники
http://ofigenno.com/zachem-nuzhen-cilindr-na-zaryadke-k-noutbuku
http://netler.ru/pc/ferrite.htm
http://forum.wisecomp.ru/tema1889.html
http://www.infoconnector.ru/stati/stati/dlya-chego-nuzhny-ferritovye-filtry

Вот еще некоторые интересные вопросы: давайте вспомним Откуда пошла традиция вешать ковер на стену? или например Почему мотыльки летят на свет и не уж то Кошки видят в темноте, как днем?. А вот вы навряд ли знаете Почему в России - царь, а в Европе - король? и кто совершил первое кругосветное путешествие ?

masterok.livejournal.com

Для чего нужна ферритовая оболочка, или Прощай, помехи!

…Вероятно, все замечали на кабелях мониторов, принтеров, видеокамер и другого компьютерного оборудования, ферритовый цилиндр в пластиковой оболочке.

Для чего он нужен?



Ферритовый цилиндр – это экран, защищающий от электромагнитных помех и наводок: он предотвращает искажение сигнала, передаваемого по кабелю, от воздействия внешнего электромагнитного поля, а также препятствует излучению электромагнитного поля (помех) от кабеля во внешнюю среду.







На чём основан принцип защиты

Внутренние и внешние кабели компьютерного оборудования могут работать как миниатюрные антенны, поскольку они преобразуют так называемые шумы напряжения и тока в электромагнитное излучение. Неэкранированные кабели излучают помехи вследствие протекания по их медным проводникам синфазного шума, то есть высокочастотного тока, текущего в одном направлении по всем проводникам кабеля. Этот ток создаёт магнитное поле определённой величины и направления.

Феррит – это ферромагнетик, не проводящий электрического тока (то есть фактически феррит является магнитным изолятором). В ферритах вихревые токи не создаются, и поэтому они очень быстро перемагничиваются – в такт с частотой внешнего электромагнитного поля (на этом основана эффективность их защитных свойств).

Кабельный феррит ослабляет шумовые токи, захватывая магнитное поле и рассеивая часть его энергии в виде тепла. Говоря на языке электротехники, ферритовый элемент, надетый на кабель, создаёт большой активный импеданс для синфазных токов.



Раньше для ослабления шумовых токов применялось дорогостоящее экранирование кабелей медной оплёткой.

Применение кабельных ферритов позволило снизить стоимость экранирования кабелей и повысить эффективность подавления помех.



Сначала эти ферритовые фильтры появились на кабелях мониторов (естественно: ведь на качество «картинки» очень сильно влияют всевозможные помехи!), затем постепенно распространились и на другую периферию, и сейчас ферритовыми фильтрами-цилиндрами оснащают практически все кабели: мониторов, принтеров, сканеров, копировальных аппаратов, видеокамер, цифровых фотокамер, клавиатур и даже кабели мышей!..

Ферритовые кольца без оболочки можно встретить и внутри системного блока.





Как увеличить эффективность шумоподавления кабельного феррита

1. Увеличить длину охватываемой ферритовым сердечником части кабеля.

2. Увеличить поперечное сечение ферритового сердечника.

3. Внутренний диаметр кабельного феррита должен быть наиболее близок (в идеале – равен) к внешнему диаметру кабеля.

4. Если позволяют конструктивные особенности пары кабель-феррит, можно сделать несколько витков (как правило, один-два) кабеля вокруг ферритового сердечника.



Обобщая вышесказанное, можно сказать, что наилучший ферритовый сердечник – самый длинный и толстый из тех, что могут быть размещены на конкретном кабеле. При этом внутренний диаметр кабельного феррита должен по возможности совпадать с внешним диаметром кабеля.





Как пользоваться кабельным ферритом

Иногда в продаже можно встретить разъёмные кабельные ферриты в пластиковой оболочке (термоусадочной трубке) с двумя защёлками. Как ими пользоваться?

Раскрытый ферритовый цилиндр надевается на кабель, который необходимо защитить от электромагнитных помех и наводок, примерно в 3 см от наконечника кабеля. Делается петля вокруг оболочки цилиндра. После этого оболочка защёлкивается. Для надёжности можно оснастить ферритовым цилиндром и другой конец кабеля.

Прощай, помехи, – здравствуй, неискажённый сигнал!..





Примечание

…Статья в Википедии, посвящённая

кабельному ферриту (где он назван "ферритовым бочонком"!), – воплощение примитивизма и безграмотности!

Теперь я понимаю, почему Википедию очень часто критикуют…

netler.ru

ПОДБОР ФЕРРИТОВОГО КОЛЬЦА

С ферритовыми кольцами дел раньше почти не имел, какие могут быть дела с безликими компонентами. Нет на них маркировки, не встречал. Основной источник их появления "разбор". Впрочем, один раз купил, когда собирал тестер транзисторов, был нужен по схеме. Покупал - в магазине подали такое же безликое изделие как и лежащие дома, покупка не впечатлила. Доверие конечно вещь необходимое и заверения продавца были приняты, но собранное на этом кольце устройство не заработало. Больше не покупаю. На сегодняшний день точно знаю, что колечко от лампочки "энергосберегайки" точно работоспособно в низковольтных преобразователях. А как быть с прочими - мотать на удачу? Пару раз пробовал, не выгорело, так что теперь по мне уж лучше выбросить. Однако необходимость заставила кое-чему научиться, пусть данный метод определения дает параметры магнитной проницаемости только для «прикидки» возможного применения интересующего ферритового кольца, тем не менее, это уже информация.

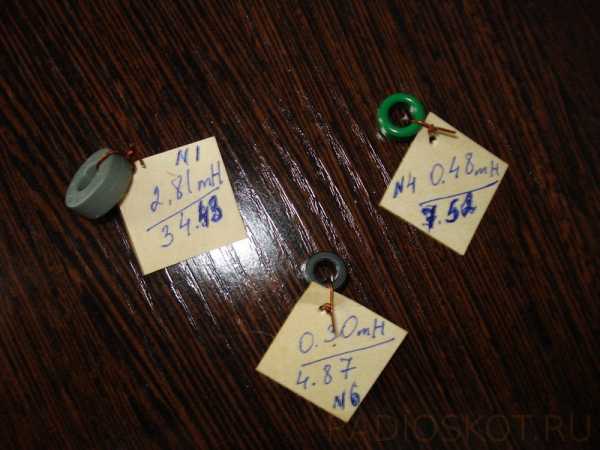

На предмет теста выбрано шесть ферритовых колец с намерением отобрать те из них, которые можно попробовать применить в низковольтных повышающих преобразователях напряжения. Необходимо следующее: каждое ферритовое колечко измерить штангенциркулем, наружный и внутренний диаметр, его высоту (толщину) в мм, затем равномерно намотать на него 10 - 20 витков провода диаметром 0,3 - 0,4 мм и измерить индуктивность в микрогенри (мкГн).

  1.     №1 покрыто пластиковой оболочкой (и о чудо! имеет маркировку «G.N.T. 1203»), габариты (D x d x h ) 14,6 х 6,7 х 5,5мм
  2.     №2 в зелёной оболочке, 13 х 7,5 х 6,7 мм
  3.     №3 в жёлтой оболочке, 13 х 7,5 х 5,3 мм
  4.     №4 маленькое в зелёной оболочке, 10 х 5,5 х 5,5 мм
  5.     №5 от  лампочки «энергосберегайки», 10 х 5 х 5 мм
  6.     №6 феррит без оболочки, 9,2 х 5 х 5,2 мм

На каждое из колец было намотано по 10 витков медного провода в изоляции с диаметром жилы 0,4 мм. Мотать можно таким приспособлением. Индуктивность кольца №1 составила 2,81 мкГн, в №2 и №3 индуктивности обнаружено не было и они «сошли с дистанции».

Индуктивность кольца №4 оказалась 0,48 мкГн, №5 – 0,47 мкГн, №6 – 0,30 мкГн

Полученные данные, габаритные размеры и значение индуктивности, были вставлены в калькулятор расчёта магнитной проницаемости ферритовых материалов (дробные числа вводить через точку). Необходимо также указать тип магнитопровода (поставить точку в «окне»), в данном случае это «Тор» и количество фактически намотанных витков провода (W). Нажимаем рассчитать и получаем результат – эффективную магнитную проницаемость.

  • У №1 она равна 34.43792, у №4 – 7.515167

  • Магнитная проницаемость ферритового кольца под №5 – 7.050014, №6 – 4.876385

Итогом вышеуказанных действий ранее безликие ферритовые кольца, что делать с которыми было совершенно не ясно, получили личную информацию и стали практически годными для дальнейшего использования, ибо соотнося имеющиеся теперь данные с данными проверенных в работе ферритовых колец (то есть образцовыми, коим в данном конкретном случае выступило колечко от лампочки «энергосберегайки») можно подобрать необходимое. Например из подвергнутых испытанию кольцо №4 имеет данные подобные «образцовому» под №5, его смело можно пробовать в повышающем низковольтном преобразователе напряжения (уже начинаю сборку 2,4 - 9 В). Должно заработать и №6. Про №1 ничего пока сказать не могу – подобного «образца» нет.

Используя данную формулу можно обойтись и без специального программного калькулятора, вполне достаточно будет и обыкновенного. Пробовал.

Формула расчёта магнитной проницаемости

Магнитная проницаемость — физическая величина, коэффициент (зависящий от свойств среды), характеризующий связь между магнитной индукцией B и напряжённостью магнитного поля H в веществе. Материал подготовил - Babay iz Barnaula.
