Что лучше гидроусилитель или электроусилитель руля?

Автоликбез2 декабря 2016

Сейчас сложно представить автомобиль, у которого баранка крутится с трудом, как это было в прежние времена. Водитель управляет современным авто легким движением рук, поскольку поворачивать колеса помогает специальный усилитель, приводимый в действие гидравликой (ГУР) либо электродвигателем (ЭУР). Потенциальному автолюбителю важно понять, что лучше — электро- или гидроусилитель руля, дабы выбрать подходящий тип привода при покупке машины.

Принцип работы ГУР и ЭУР

Гидравлический усилитель вращения рулевой колонки появился еще в прошлом столетии и поначалу устанавливался на грузовики. В 80-е годы он перекочевал на легковые авто, где верой и правдой служит по сей день. На данный момент гидравликой оснащается примерно 60% новых машин. Электроусилители были внедрены позже и стали массово применяться после 2000 года, постепенно завоевывая автомобильный рынок.

Чтобы увидеть разницу одного усилителя руля от другого, нужно рассмотреть принцип действия обоих механизмов. ГУР — это достаточно сложный узел, состоящий из нескольких отдельных элементов:

• насос, связанный ременной передачей с коленчатым валом двигателя;
• расширительный бачок для гидравлической жидкости;
• поршень, установленный в рулевой рейке;
• гидро-распределитель, задающий направление движения поршню.

Перечисленные элементы соединены металлическими трубками с циркулирующей жидкостью. Ее задача – в нужный момент передать создаваемое насосом давление поршню, толкающему вал рейки и таким способом помогающему поворачивать колеса машины. В целом ГУР работает так:

1. После запуска двигателя насос, вращаемый коленвалом, накачивает давление в системе. Пока вы не трогаете баранку, излишек давления сбрасывается в расширительный бачок.
2. При попытке повернуть руль распределитель, установленный на его валу, открывает нужную магистраль и направляет жидкость в одну из камер, находящуюся с правой или левой стороны от поршня.
3. Под давлением поршень перемещается и толкает вал рулевой рейки одновременно с тягой, присоединенной к поворотному кулаку переднего колеса.
4. Если баранку повернуть в другую сторону, распределитель перекроет первую магистраль и откроет вторую, давление возникнет в другой камере и поршень двинется в обратном направлении.

Чем резче и сильнее вы вращаете рулевое колесо, тем большее давление передается в одну из камер и возрастает усилие, прилагаемое к повороту колес. Система реагирует только на поворот основного вала, а при движении по прямой либо стоянке с запущенным двигателем она продолжает работать, но на рейку не действует.

Отличие электрического усилителя руля от ГУР заключается в перемещении вала рейки электродвигателем, управляемым отдельным электронным блоком (ЭБУ). Алгоритм работы такой:

1. После запуска двигателя на блок управления подается напряжение, но ЭУР остается в бездействии.
2. Малейший поворот баранки улавливает специальный датчик, передающий импульс ЭБУ.
3. По сигналу датчика контроллер дает команду электродвигателю вращать рулевой вал в ту или иную сторону посредством шестеренчатой передачи.

Скорость вращения вала электродвигателя и мощность усиления определяется с помощью второго торсионного датчика, скручивающегося при резком повороте руля.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

• более низкая себестоимость производства, влияющая на конечную цену новой машины;
• от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
• надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

• электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
• габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
• система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
• руль можно держать в любом положении сколь угодно долго.

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Какой усилитель выбрать?

Практика показывает, что оба привода достаточно надежны в эксплуатации, хотя сторонники электрических усилителей утверждают обратное. Даже в бюджетных авто гидравлика служит без проблем 100-150 тыс. км, а в случае какой-нибудь поломки она ремонтируется на любом автосервисе. Неисправности ЭУР чаще приводят к замене механизма, поскольку в большинстве автомобилей узел не подлежит восстановлению.

С другой стороны, электропривод не препятствует езде после выхода из строя, как это делает ГУР, который можно «обезвредить» только отключением насоса.

Поэтому, выбирая гидроусилитель или электроусилитель руля, руководствуйтесь соображениями целесообразности. Например, машину эконом-класса лучше покупать с гидравлическим усилителем, а бизнес- и премиум-класс – с электрическим.

Владельцы отечественных авто отмечают случаи, когда электрический усилитель из-за сбоев электроники пытался «рулить» вместо водителя, хотя подобные моменты крайне редки. Тем не менее, ЭУР постоянно совершенствуется и вытесняет гидравлику с рынка благодаря более удачной и простой конструкции.

autochainik.ru

Что лучше гидроусилитель или электроусилитель руля

Дата публикации: 25 апреля 2016.
Категория: Автотехника.

Те, кто учился водить на отцовской «копейке» помнят незабываемые ощущения при каждом повороте руля. Управление в те времена было полностью лишено вспомогательных элементов, которые могли бы заметно упростить езду на автомобиле. Сегодня ситуация изменилась и теперь вождение ни легковушки ни грузового авто ни автобуса не требует физической подготовки и стальных нервов, так как на помощь автолюбителям пришли такие вспомогательные узлы, как гидро- (ГУР) и электроусилитель руля (ЭУР), которыми снабжаются практически все современные машины. Благодаря этим системам поворот «баранки» можно осуществлять одним пальцем.

При покупке нового или б/у автомобиля большинство начинающих водителей озадачиваются вопросом — что лучше гидроусилитель руля или электроусилитель руля и как вообще определить какая из этих систем установлена на машине? С последнего вопроса мы, пожалуй, и начнем.

Как определить ГУР или ЭУР установлен в автомобиле

Определить какой узел установлен на выбранной марке машины можно и без помощи продавца. Для этого необходимо заглянуть под капот автомобиля. Если там вы обнаружили бачок с соответствующей пиктограммой, на которой изображен руль – значит, перед вами авто с ГУР. Именно в этот бак и заливается жидкость для гидроусилителя руля. Если бачка нет, а руль при этом крутится свободно, то это означает, что в машине установлен ЭУР.

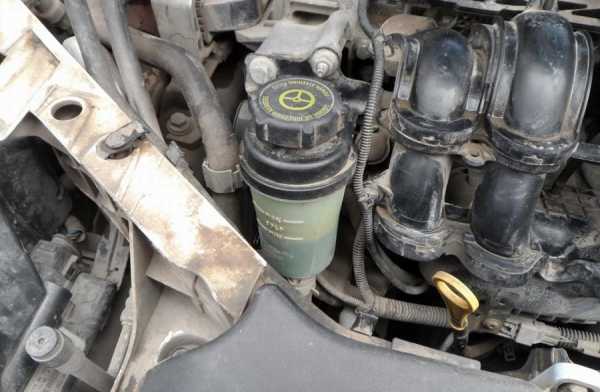

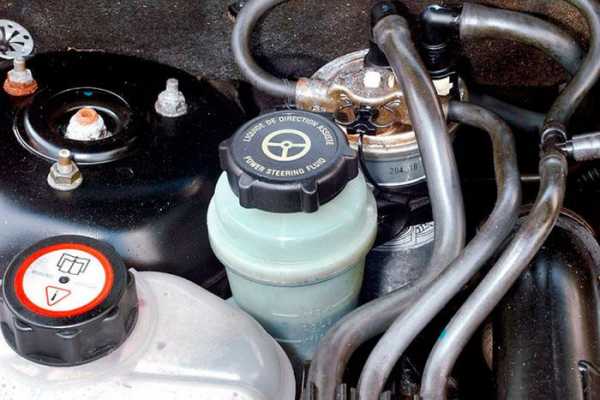

Полезно! В некоторых машинах бак для жидкости гидроусилителя располагается в бампере и при этом устройство представляет собой гибрид электро- и гидроусиления. Но, такие авто можно пересчитать по пальцам. Например, несколько моделей Opel Zafira оснащены именно такими «скрытыми» узлами ЭГУР.

Чтобы разобраться, что лучше электроусилитель или гидроусилитель, сначала стоит сказать об особенностях и отличиях каждой из этих систем в отдельности.

Гидроусилитель руля

ГУР сегодня более распространен, в отличие от электрической системы, которая только набирает обороты. Гидроусилитель состоит из сложных узлов – трубопроводов низкого и высокого давления, ремней и прочих элементов, по которым циркулирует жидкость, заливаемая в специальный бак, соединенный с насосным оборудованием. Как только водитель поворачивает руль, происходит целый ряд процессов. Сперва жидкость под высоким давлением подается через распределитель в рулевой механизм, после чего она нагнетается в гидроцилиндре, создавая тем самым давление, которое оказывает влияние на поршень. В результате смещения последнего, степень усилия, которое водитель прилагает для поворота руля, снижается. При движении по прямой траектории жидкость гидроусилителя отходит обратно в бачок. Как видите, это довольно сложная закрытая система циркуляции жидкости, в которой участвует много элементов, каждый из которых может со временем выйти из строя.

Если говорить об особенностях работы ГУР, стоит упомянуть следующие недостатки:

• Гидроусилитель потребляет энергию мотора, в связи с чем мощность двигателя заметно падает.
• Система довольно капризна и требует периодического обслуживания (замена жидкости гидроусилителя должна выполняться каждые 50 000-80 000 километров пробега или как только ее уровень в бачке понизился до минимальной отметки). Кроме этого, довольно часто приходится подтягивать ремень насоса.
• Обязательным условием для правильного функционирования ГУР является полная герметичность узлов.
• Температурные колебания оказывают пагубное влияние на жидкость гидроусилителя, в результате чего падает эффективность всей системы в целом.

Помимо этих недостатков, многие автолюбители часто жалуются, что гудит гидроусилитель руля при повороте. Эта проблема может быть связана с поломкой в рулевой рейке, проблемами с насосом, ремнем или некачественным маслом. В результате того, что система, призванная упростить жизнь автолюбителей, начала приносить много хлопот, был разработан более простой и удобный механизм – электроусилитель.

Электроусилитель руля

ЭУР по своей конструкции намного проще гидравлического усилителя. По большому счету это небольшой электромотор, блок управления и два датчика: крутящего момента и угла поворота. Устройство, установленное на самой рулевой рейке или колонке, считывает информацию о том, какой водитель передает угол поворота. При этом с помощью торсионного вала, который встроен в узел рулевого управления, передается крутящий момент.

Если говорить о том чем отличается гидроусилитель руля от электроусилителя руля, то в первом случае усилие, которое прилагается к рулю снижается за счет давления и циркулирующей жидкости, во втором, информация преобразуется благодаря электрике, в результате чего колеса выполняют легкий поворот. Электронный блок гидроусилителя в этом случае анализирует данные и уже на их основании рассчитывает, сколько тока потребуется электромотору. Благодаря этому при парковке или резких маневрах производится наибольшее усилие со стороны ЭУР. При медленных поворотах электроусилитель снижает силу крутящего момента и практически не задействуется.

Если говорить о преимуществах ЭУР перед ГУР, то стоит отметить следующие плюсы электроусилителя:

• Он занимает минимум пространства.
• В процессе эксплуатации ЭУР потребляет энергию, только в те моменты, когда он используется. ГУР же работает постоянно, как только вы завели двигатель.
• Электроусилитель работает бесперебойно как в сильные морозы, так и в жару.
• Так как ЭУР состоит из меньшего числа элементов, то он надежнее, так как не требует постоянного обслуживания и ремонта.

Тем не менее, электроусилители обладают своими особенностями, которые смущают некоторых водителей. Поэтому попробуем разобраться, какая система лучше показывает себя в управлении.

Какая система удобнее в управлении

При разработке усилителей системы управления автомобилем перед конструкторами стояла сложная задача. С одной стороны, необходимо обеспечить легкость при повороте колес, с другой стороны, водитель не должен терять «контакт» с дорогой, для этого требовалось обеспечить обратную связь.

На деле многие водители убеждены, что при использовании ЭУР чувствовать дорогу не всегда будет получаться. На деле это совершенно не так. Дело в том, что электроусилитель, наоборот, наиболее точно чувствует и анализирует ситуацию на дорожном полотне, поэтому он четко передает угол поворота, а при ускорении машины руль становится «тяжелее». ГУР в этом вопросе проигрывает, так как он хоть и обеспечивает надежную обратную связь, но при этом предохранить от выворота руля на большой скорости он не может. Электроусилитель же не допустит подобной ситуации.

Еще один миф, который прочно засел в головах «бывалых» — это то, что ЭУР не поддается ремонту, поэтому если он сломается, то ничего с этим не поделаешь. На самом деле и это не так. Просто для того, чтобы отремонтировать электроусилитель, нужно обращаться не в СТО, а к электрикам.

Среди действительно реальных недостатков ЭУР стоит упомянуть тщательную калибровку, которая требуется такой системе. По факту произвести все эти настройки можно на иномарках, детища отечественного автопрома будут куда капризнее в этом вопросе. Также электромотор нуждается в дополнительной защите – демпфере, который будет гасить вибрации и колебания, влияющие на целостность ЭУР.

В заключении

Сегодня электроусилители руля активно вытесняют гидравлику, так как они обладают куда лучшими характеристиками и избавляют водителей от таких манипуляций, как замена жидкости ГУР. Кроме этого, они лучше показывает себя на дороге и обладают превосходной отдачей. Поэтому если вы приобретаете новую иномарку, то предпочтение следует отдать электронике, в случае с ВАЗом, стоит реально оценить возможности авто, возможно, лучше использовать гидравлику.

avto-moto-shtuchki.ru

Чем отличается электроусилитель от гидроусилителя руля

Современному водителю трудно представить, что еще несколько десятилетий назад транспортные средства не были оборудованы усилителями руля. Данное оборудование начали массово устанавливать на легковые машины только в 1952 году. Сегодня наибольшей популярностью пользуются два типа систем, снижающих управляющее усилие: гидроусилители (ГУР) и электроусилители (ЭУР), однако мало кто знает, чем отличается электроусилитель от гидроусилителя руля.

ГУР и ЭУР выполняют одни и те же задачи, а именно:

• делают процесс управления транспортным средством легким и комфортным,
• снижают силу ударов, которые передаются на рулевое колесо в процессе езды по плохому дорожному покрытию,
• повышают уровень активной безопасности машины.

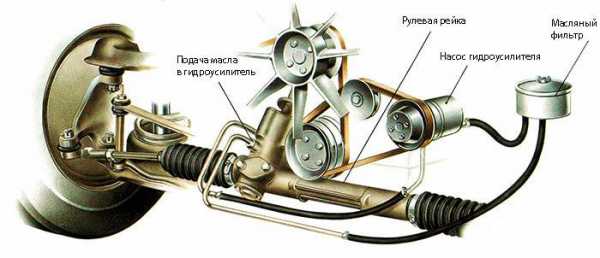

Как работает ГУР

ГУР

ГУР – это сложный и хорошо продуманный механизм. Для того чтобы понять принцип его работы, нужно разобраться в следующих вопросах: какие элементы входят в его состав и как они работают.

• Насос, соединенный с бачком для масла. Его задача заключается в создании и поддержании определенного давления в системе.
• Регулятор (распределитель) давления, заставляющий масло поступать в тот или иной отдел силового гидроцилиндра.
• Силовой гидроцилиндр, вращающий шток поршня под действием давления масла.
• Масляные магистрали, по которым непрерывно циркулирует жидкость.

Все время, пока транспортное средство едет по прямой дороге, жидкость гидроусилителя находится в резервуаре, который соединен с насосом. После того как водитель начинает вращать рулевое колесо, насос перекачивает жидкость в гидроцилиндр, который под действием возрастающего давления перемещает поршень, существенно уменьшая величину усилия, необходимого для поворота руля.

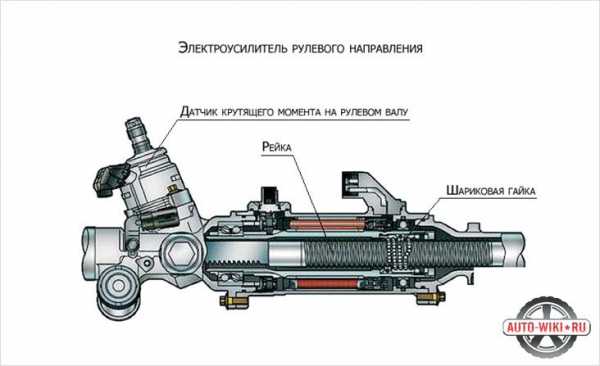

Как работает ЭУР

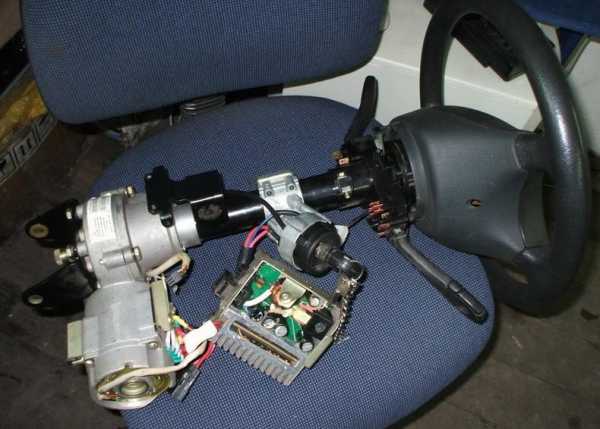

ЭУР

Для работы электроусилителя необходимо слаженное взаимодействие целого ряда механизмов, функционирующих под контролем ЭБУ и двух измерительных преобразователей (датчиков), фиксирующих углы поворотов и величину крутящего момента двигателя. Во время вращения руля информация о величине крутящего усилия фиксируется и обрабатывается датчиком, который посылает ее на электронный блок управления. В свою очередь ЭБУ, исходя из полученных данных, рассчитывает величину тока, которая будет подаваться на электрический мотор для обеспечения легкого и комфортного вращения рулевого колеса.

Плюсы и минусы электрических и гидравлических рулевых усилителей

Электрогидроусилитель

Положительные качества ГУР. Главное достоинство гидравлических усилителей руля – это их относительно невысокая стоимость. Именно благодаря этому фактору данными механизмами чаще всего оснащены недорогие бюджетные машины.

Гидравлические усилители отличаются хорошим запасом мощности. Их целесообразно устанавливать на внедорожные автомобили и на микроавтобусы, т.к. эти устройства способны хорошо выдерживать длительное воздействие высоких внешних нагрузок.

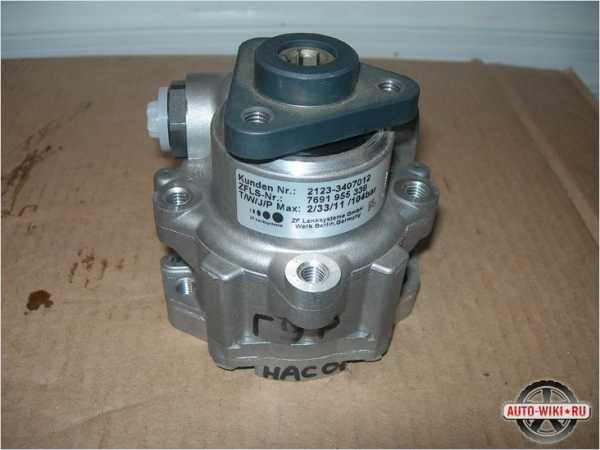

Насос ГУР

Отрицательные качества ГУР. Владельцы транспортных средств, на которых установлен гидравлический усилитель, должны помнить, что рулевое колесо не должно оставаться в крайнем правом или крайнем левом положении дольше 4-5 секунд. Превышение данного лимита времени может стать причиной перегрева масла системы с дальнейшим выходом ее из строя.

Специалисты утверждают, что ГУР надо периодически обслуживать. Замена жидкости, циркулирующей в системе, должна производиться регулярно. Также необходимо осуществлять осмотр поверхностей всех составляющих его элементов. Если в процессе их визуального осмотра будут обнаружены трещины или следы протечки жидкости, то необходимо немедленно заменить пришедшую в негодность деталь на новую запчасть.

Гидравлический усилитель рулевого управления во время своей работы обязательно забирает у двигателя некоторый процент мощности.

С возрастанием скорости езды уменьшается скорость отклика ГУР на действия водителя транспортного средства. Объясняется это присутствием дополнительных узлов, замедляющих реакцию устройства на вращение руля.

Положительные качества ЭУР. Простая и эффективная конструкция электрического усилителя рулевого управления лишена каких-либо дополнительных узлов. Периодическое обслуживание ЭУР не требует временных и материальных затрат т.к. сводится только к проверке работоспособности подшипников качения.

Маленькие габариты — это отличительная особенность электроусилителя. Благодаря скромным размерам его монтаж осуществляется прямо на рулевой вал, а не в подкапотное пространство машины. Такое расположение позволяет избежать негативного влияния погодных факторов на работоспособность ЭУР, тем самым существенно увеличить срок его эксплуатации.

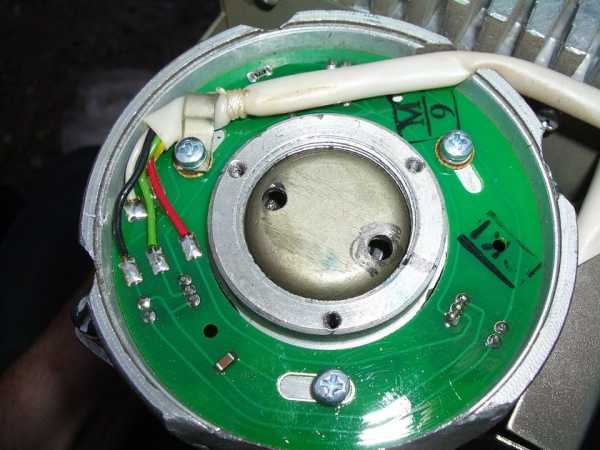

Датчик крутящего момента

Наличие в автомобиле электроусилителя руля гарантирует существенную экономию топливной смеси. Бензин тратиться меньше потому, что ЭУР включается только во время поворотов руля в отличие от ГУР, который работает непрерывно на протяжении всей поездки. При этом электромеханическая система не отбирает процент мощности у мотора т.к. питается от бортовой сети транспортного средства.

Руль в машине с ЭУР может находиться в крайнем положении неограниченное количество времени.

Во время езды на высоких скоростях автомобиль с электронным усилителем рулевого управления хорошо слушается водителя, поэтому всегда остается маневренным. Одновременно с этим процесс езды становится более безопасным.

Отрицательные качества ЭУР. Наиболее существенным недостатком электроусилителя считается его высокая цена.

Второй минус состоит в том, что электрический мотор электромеханической системы имеет незначительный запас мощности. По этой причине ЭУР пока не устанавливается на тяжелые транспортные средства, однако производители устройства уверяют, что в самое ближайшее время этот недостаток будет устранен.

auto-wiki.ru

Что лучше: гидроусилитель или электроусилитель руля

Есть два типа усилителя руля, которые сегодня используются в автомобилестроении– гидроусилитель и электроусилитель руля. Каждый из них выполняет одну и ту же основную задачу, позволяя легко поворачивать руль. Разница между ними связана с тем, как они функционируют. Чтобы выбрать лучшую для себя систему, необходимо разобрать принцип работы и сравнительные характеристики каждой из них более подробно.

Гидроусилитель руля

Устройство и принцип работы гидроусилителя руля

Гидравлический усилитель руля является одной из самых ранних форм технологии. Эта система состоит из различных компонентов и частей, таких как насос, шкив, приводной ремень, шланги и жидкость для гидроусилителя. Все они действуют вместе, создавая гидравлическое воздействие, которое так легко поворачивает руль. Но давайте рассмотрим, как создаётся это давление.

Двигатель вашего автомобиля содержит лопастной насос, который в нужное время создаёт гидравлическое давление. Всякий раз, когда вы поворачиваете руль, насос будет генерировать больше гидравлического давления, чтобы увеличить силу, когда вы поворачиваете руль. Давление увеличивается, потому что дополнительная гидравлическая жидкость поступает в гидроцилиндр из клапанов. Как только это происходит, механизм получает давление от цилиндра и заставляет колёса двигаться вместе с рулевым механизмом.

Устройство и принцип работы электроусилителя руля

Электроусилитель руля (EPS) – это ещё одна технология усиления руля. Основная причина, по которой мировые автопроизводители её используют – топливная экономичность. Для помощи водителю EPS использует электродвигатель, в отличие от традиционных систем, которые воздействуют гидравлическим давлением, создаваемым насосом, приводимым в движение двигателем транспортного средства. Этот насос постоянно работает независимо от того, поворачивается руль или нет. Это постоянно увеличивает нагрузку на двигатель, что отрицательно влияет на расход топлива.

При переходе на электродвигатель нагрузка на двигатель уменьшается только в тех случаях, когда рулевое колесо поворачивается в одну или другую сторону, что приводит к лучшей экономии топлива. Электродвигатель, который установлен на рулевой колонке или на рулевом механизме (в настоящее время обычно используется реечный механизм), подаёт крутящий момент на рулевую колонку, помогая водителю повернуть рулевое колесо. Датчики определяют положение рулевого колеса и любые сигналы, поступающие от водителя, – когда он поворачивает руль, чтобы изменить направление движения авто. Модуль управления через электродвигатель подаёт вспомогательный крутящий момент. Если водитель просто удерживает колесо неподвижно, в положении для движения по прямой, система не оказывает никакой помощи.

EPS не только предлагает преимущество в улучшении экономии топлива, но также имеет несколько других особенностей. Будучи электронным и настраиваемым компьютером, система EPS может быть запрограммирована для многих различных ситуаций.

Инженеры теперь могут программировать переменную помощь в различных режимах. Например, при парковке максимальная помощь обеспечивает более лёгкое маневрирование в и из парковочных мест, но при более высоких скоростях на дороге помощь в рулевом управлении уменьшается, чтобы повысить устойчивость автомобиля. С небольшим сопротивлением, встроенным в рулевое управление на высоких скоростях на открытой дороге, автомобиль с меньшей вероятностью будет нестабилен из-за чрезмерного участия водителя.

Электроусилитель руля с каждым годом появляется всё в большем количестве автомобилей. Эти системы можно найти на самых разных транспортных средствах – от грузовиков до небольших автомобилей. У электроусилителя рулевого управления большое будущее, так как автономные и активные системы безопасности разрабатываются для того, чтобы управлять автомобилем при минимальном вмешательстве пользователя.

Диагностика электроусилителей требует понимания напряжения, тока и нагрузки. Кроме того, технический специалист должен понимать, как работают модули и датчики, чтобы определить уровень помощи.

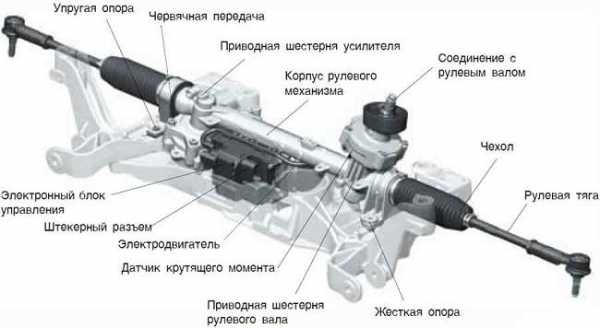

Устройство электроусилителя

Мотор

В большинстве систем электроусилителя рулевого управления используется трёхфазный электродвигатель, работающий от постоянного напряжения с широтно-импульсной модуляцией. Двигатель бесщёточный и имеет рабочий диапазон напряжений от 9 до 16 вольт. Трёхфазные двигатели обеспечивают более быстрое и точное применение крутящего момента при низких оборотах.

В двигателе используется датчик вращения, который определяет его положение. В некоторых системах, если модуль заменён, необходимо проверить концевые упоры (ограничители), чтобы двигатель не сдвигал стойку за пределы максимального угла поворота. Такой сервис может быть дополнительным этапом калибровки датчика угла поворота руля. Двигатель может быть подключён к рулевой рейке или колонке. Сегодня всё больше автомобилей используют двигатели, которые установлены на основании рулевого механизма или на противоположном конце стойки.

Модуль

Модуль электроусилителя руля – это больше, чем просто печатная плата и разъёмы в алюминиевой коробке. Модуль содержит драйверы, генераторы сигналов и MOSFET-переключатели, которые питают и контролируют электродвигатель. Модуль также содержит схему контроля тока, которая измеряет усилители, используемые двигателем, а также монитор тока и другие входы для определения температуры двигателя с использованием алгоритма, учитывая даже температуру окружающей среды.

Если система обнаруживает состояние, которое может привести к перегреву двигателя, модуль уменьшит количество тока, идущего к нему. Система может перейти в отказоустойчивый режим, сгенерировать код неисправности и предупредить водителя сигнальной лампочкой или сообщением.

Сенсорные датчики

Для систем рулевого управления с электроусилителем основную информацию передаёт измерение угла поворота рулевого колеса и скорости поворота. Диагностический прибор обычно отображает эту информацию в градусах. Датчик угла поворота рулевого колеса (SAS) обычно является частью группы датчиков в рулевой колонке. В блоке датчиков всегда будет более одного датчика положения рулевого управления. Некоторые кластеры датчиков имеют три датчика для подтверждения данных. Некоторые кластеры SAS и сенсорные модули подключены к шине локальной сети контроллера (CAN). Модуль SAS или кластер может быть подключён непосредственно к модулю ABS/ESC на шине CAN, или может быть частью общей сети CAN в цепи, которая соединяет различные модули в автомобиле.

Датчик крутящего момента рулевого колеса измеряет усилие, прилагаемое водителем, и обеспечивает чувствительное управление опорой электроусилителя. Он выполняет ту же функцию, что и золотниковый клапан в гидравлической системе рулевого управления.

Сенсорный датчик

Сравнение ГУР и ЭУР

Существует множество возможных характеристик, которые помогут определить, чем отличается гидроусилитель от электроусилителя. Углубившись в электрическое и гидравлическое рулевое управление, необходимо ознакомиться с реальными различиями между этими механизмами.

Почти каждая автомобильная компания предпочитает электрические вспомогательные системы рулевого управления гидравлическим. Производители, которые используют электрическое рулевое управление, стремятся к лучшей производительности и мощности. Найти разницу между электрической системой и гидроусилителем не так сложно, как может показаться. Существует много параметров, которые отличают их друг от друга. Рассмотрим их более детально.

Передовые технологии

Электроусилитель руля является самой передовой технологией в автомобильной промышленности. Производители уже давно используют эту систему. Электрические провода являются основными причинами, по которым производители предпочитают устанавливать такие системы в своих автомобилях. Такое соединение отличается мощностью и служит дольше. Любой, кто вкладывает деньги в новый автомобиль, выберет то, что прослужит дольше. Электроусилитель – это подходящее решение для повышения мощности и производительности.

Мощность

Гидравлическая система отличается от электроусилителя большей мощностью. Это означает, что это рулевое управление может предложить больше «силы» на дорогах. Шероховатая или неровная поверхность оказывает огромное влияние на производительность и систему автомобиля. Электрическая система рулевого управления обеспечивает соответствующую прочность, которая может выдерживать неровные дороги.

Переход на электронные системы рулевого управления является мудрым решением в соответствии с советами экспертов по ремонту и техобслуживанию и позволяет определить потребности пользователей и возможности производителей. Это одна из главных причин, почему люди переходят на электронное рулевое управление. Каждый водитель ищет мощный усилитель для повышения безопасности и комфорта вождения. Вот почему пользователи выбирают более мощный и надёжный вариант.

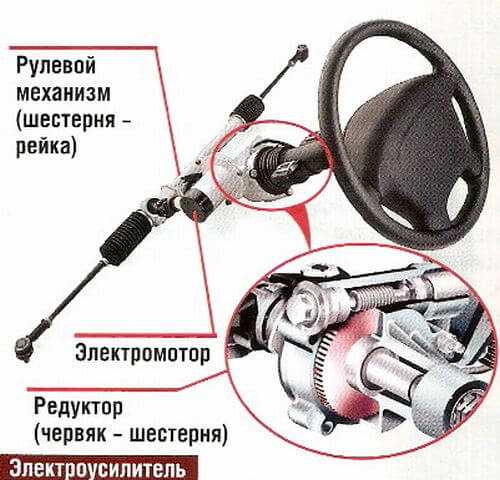

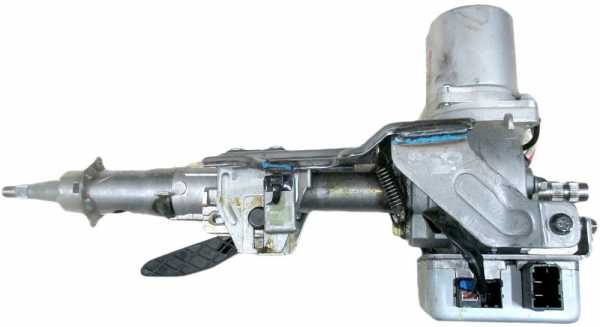

ЭУР автомобиля

Влияние на расход топлива

Отличие гидроусилителя также заключается в том, что он негативно влияет на пробег автомобиля. Причиной является идеальное соединение между гидравлической системой рулевого управления и двигателем автомобиля. Система электропитания управляется компьютером и не требует топлива или жидкости для работы. Производители автомобилей предпочитают электронные системы рулевого управления вместо гидравлических насосов.

Гидроусилители сложны в управлении. Электрическая система состоит из проводных цепей и других небольших компонентов, облегчающих управление транспортным средством. Это одна из основных причин, по которой любой водитель выбирает электрический механизм вместо гидроусилителя.

Какой усилитель выбрать

Чтобы определить, что лучше – гидроусилитель или электроусилитель руля, достаточно взглянуть на последние разработки ведущих производителей. Ford, Audi, Mercedes-Benz, Honda и GM на некоторых платформах представляют системы рулевого управления с переменным передаточным числом. Многие автопроизводители также называют это адаптивным рулевым управлением.

Переменный коэффициент поворота рулевого колеса изменяет соотношение между действиями водителя на руле и скоростью поворота передних колёс. При рулевом управлении с переменным передаточным отношением оно постоянно меняется в зависимости от скорости авто, оптимизируя реакцию рулевого управления в любых условиях.

На более низких скоростях, например, при въезде на парковку или при маневрировании в труднодоступных местах, требуется меньше поворотов рулевого колеса. Адаптивное рулевое управление делает автомобиль более манёвренным и более лёгким для поворота, так как он больше поворачивает рулевое колесо.

На высоких скоростях по шоссе система оптимизирует реакцию рулевого управления, позволяя автомобилю более плавно реагировать на каждый поворот руля. Системы от Ford и Mercedes-Benz используют привод с точным управлением, расположенный внутри рулевого колеса, и не требуют никаких изменений в традиционной системе транспортного средства. Привод представляет собой электродвигатель и систему передачи, которые могут существенно увеличивать или уменьшать входные сигналы рулевого управления водителя. Результат – максимальный комфорт и безопасность вождения

на всех скоростях, независимо от размера автомобиля или его класса.

Это главные различия между электро- и гидроусилителем руля. Лучший способ достичь идеального управления – нанять профессионала. Только опытный и знающий специалист подскажет, что лучше именно для вас: ГУР или ЭУР. С помощью наших советов вы сможете сделать выбор и самостоятельно – просто протестируйте несколько автомобилей с различными усилителями руля, и обратите внимание на описанные выше различия. Если вы уже имеете опыт управления транспортным средством на обеих системах усиления руля, расскажите об этом в комментариях под статьёй.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

rating-avto.ru

схемы и принцип работы, что лучше выбрать, какое давление в ГУР и видео как работают

Электро- и гидроусилитель руля в автомобиле — устройство, которое нужно для более упрощенного поворота рулевого колеса при выполнении маневров. Его наличие позволяет с большим комфортом управлять машиной.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы гидроусилителя

Основным компонентом узла считается золотник, его положение определяет процесс функционирования узлов и элементов системы. Независимо от типа перемещения золотника, которое может быть осевым либо роторным, отличий в принципе действия нет.

Когда рулевое колесо установлено в центральном положении, золотник удерживается посредством центрирующих пружинных элементов. Это обеспечивает возможность свободного перемещения масла по всем компонентам системы. Но при условии, что распределитель находится в правильном положении.

Насосное устройство функционирует в усиленном режиме, перегоняя рабочую жидкость по системе. Этот узел работает всегда, независимо от того, выполняются маневры или нет. Основное предназначение насосного устройства заключается именно в прокачке масла.

Когда водитель поворачивает руль, золотник начинает передвигаться, в результате чего закрывает сливной патрубок. Это приводит к подаче масла в одну из полостей цилиндра, процедура закачки выполняется под воздействием давления. Одновременно компоненты поршня и шток из-за перемещения жидкости проворачивают колеса и корпус распределительного устройства в ту сторону, куда перемещается золотник. Корпус распределительного устройства может настигнуть золотник только в момент, когда он перестает двигаться, это свидетельствует о выполнении маневра. Затем золотниковый элемент перемещается в изначальное состояние, открывается патрубок для слива масла.

Саня Маевский подробно рассказал о принципе работы ГУР.

Устройство ГУР

В зависимости от типа гидравлического усилителя его конструкция может быть разной.

Классический ГУР

Схема ГУР

Составные компоненты системы гидроусилителя руля:

1. Насосный механизм. Этот узел предназначен для обеспечения всей системы необходимым давлением, чтобы жидкость циркулировала. На большинстве современных авто применяются пластинчатые механизмы. Это обусловлено повышенным КПД и увеличенным ресурсом использования. Сам насос обычно монтируется на двигателе, а его работа обеспечивается благодаря ременной передаче.
2. Распределительный узел. Этот механизм используется для распределения масла и его направления на конкретные полости цилиндра. В зависимости от системы в ГУР может использоваться роторный либо осевой распределительный механизм. Если движения золотника поступательные, распределительный узел оснащен осевым распределителем, вращательные — то роторным. Узел устанавливается на компонентах рулевого привода или непосредственно на валу с рулевым механизмом. Этот механизм чувствителен к наличию загрязнений в рабочей жидкости.
3. Гидравлический цилиндр. Используется для обеспечения работы поршня и штока при подаче жидкости. Для поворота колес машины применяются специальные рычаги. Сам цилиндр располагается между кузовом и приводом либо на рулевом механизме.
4. Магистрали. По патрубкам производится перемещение масла в системе ГУР. Магистрали могут быть низкого либо высокого давления. Первые используются для возврата рабочей жидкости из расширительного резервуара в насосное устройство и опять в бачок после отработки. Вторые предназначены для подачи расходного вещества между насосным устройством, распределительным механизмом и цилиндром.
5. Масло. Смазочное вещество необходимо для обеспечения подачи усилия к гидравлическому цилиндру от насосного устройства. С его помощью выполняется смазывание всех компонентов усилителя.
6. Расширительный резервуар. Бачок предназначен для хранения расходного материала и его циркуляции. Оборудуется фильтрующим устройством, посредством которого выполняется очистка вещества от грязи. На резервуаре имеются отметки, которые позволяют контролировать уровень жидкости.

ЭГУР

Схематическое описание устройства ЭГУР

Такой тип усилителя имеет аналогичное устройство, только ЭГУР оснащается управляющим модулем, а также электромагнитным клапаном. Также система может быть дополнена контроллером скорости.

Какое давление в гидроусилителе руля

Если руль в системе гидравлического управления находится в исходном состоянии, величина давления смазочного вещества составит 5-7 бар. Когда выполняется маневр и задействуется насосное устройство, то параметр давления увеличится до 79-86 бар.

Насосное устройство системы ЭГУР Насосный механизм ГУР

Как работает электроусилитель руля

В системе ЭУР отсутствует рабочая жидкость. Электрический усилитель функционирует не всегда, а только при выполнении маневров. Силовой агрегат системы обеспечивает крутящий момент, определяющийся моментом на рулевом узле. Этот параметр замеряется посредством специального контроллера, передающего информацию на управляющий модуль системы. Блок предназначен для расчета нужного параметра мощности активации мотора системы с учетом положения руля.

Процедура замера угла поворота выполняется посредством контроллера, встроенного в переключатель, установленный под рулем. На роторном устройстве электродвигателя имеется контроллер, который производит замер частоты вращения механизма, после чего передает данные на ЭБУ. Это требуется для того, чтобы модуль определил скорость прокручивания узла. Управляющий модуль ЭУР учитывает множество показаний при расчете необходимого усилия на электродвигатель.

Данный параметр определяется:

• значением момента руля;
• скоростью движения машины;
• оборотами силового агрегата, угла и скорости прокручивания руля.

В дальнейшем усилие от мотора поступает на рейку посредством приводной шестеренки, а также червячной передачи. Перемещение рейки осуществляется в результате нескольких усилий. Этому способствует рулевое колесо, а также электромотор системы ЭУР, который управляется электронным модулем.

При перемещении руля торсион закручивается. Приложенное усилие вычисляется электронным модулем в соответствии с изменением положения составляющих элементов контроллера. Механизм поворота определяет отклонение рулевого колеса. Эти параметры обрабатываются микропроцессорным модулем, который взаимодействует с ЭБУ машины.

С учетом данной информации микропроцессорный блок выполняет расчет нужного усилия, после чего подает питание необходимого значения на мотор. Последний выполняет перемещение вала руля или рейки.

Устройство ЭУР

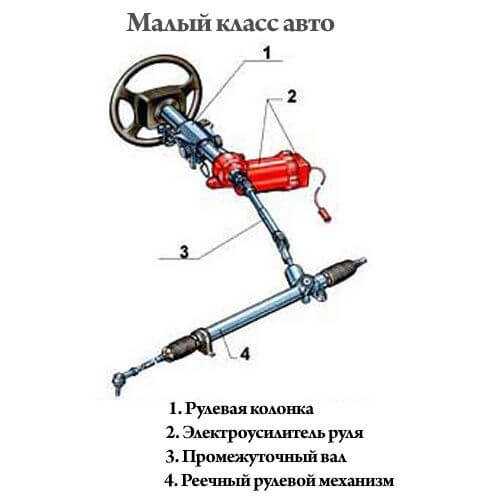

Схематическое устройство ЭУР

Основные составляющие системы:

1. Электрический мотор, на большинстве машин применяются бесщеточные устройства.
2. Сервопривод. Могут использоваться разные типы устройств.
3. Контроллер определения крутящего момента. Этот датчик считается одним из главных, он обычно монтируется на торсион, расположенный в разрезе рулевого вала. На концах элемента устанавливаются две разных части контроллера. В зависимости от типа ЭУР датчик может относиться к классу оптических либо магнитных.
4. Контроллер перемещения рулевого колеса.
5. Управляющий модуль.
6. Некоторые авто оснащаются контроллером скорости поворота рулевого колеса.

Что лучше: электро или гидроусилитель руля?

Чтобы разобраться в том, что лучше, предлагаем ознакомиться с перечнем недостатков обеих систем.

Минусы ГУР	Минусы ЭУР
В машинах, оснащенных ГУР, не допускается длительное удерживание рулевого колеса в крайнем положении. Это приведет к перегреву рабочей жидкости и поломке конструктивных элементов, в первую очередь насоса	ЭУР не может похвастаться высокой информативностью рулевого управления
ГУР следует время от времени обслуживать. Один раз в несколько лет требуется замена рабочей жидкости. Потребитель должен регулярно следить за ее уровнем, диагностировать целостность электроцепей, магистралей и насосного устройства	Вероятность появления сбоев в настройках ЭУР. Возможна поломка контроллеров рулевого колеса или вала
Работа усилителя напрямую связана с силовым агрегатом. Часть мощности насосное устройство забирает у силового агрегата. При движении прямо эта мощность расходуется впустую	Вероятность появления сбоев во время движения. Если усилитель заблокируется, это может привести к его поломке и аварийной ситуации на дороге. Выровнять колеса, если машина стоит на месте, будет проблематично
ГУР не позволяет произвести регулировку режимов функционирования с учетом условий езды	Электрическая составляющая зачастую не подлежит ремонту. Контроллеры положения руля лучше не ремонтировать, а поменять, поскольку при перепайке датчиков потребитель может задать неправильные параметры. Из-за этого обслуживание ЭУР будет более дорогим
ГУР обеспечивает высокую информативность работы всей системы при движении на невысокой скорости. Но при езде на высоких оборотах ДВС этот параметр падает	Периодически требуется калибровка контроллеров. Самостоятельно это сделать проблематично, придется обращаться к квалифицированным специалистам

Гидроусилитель руля проще в обслуживании, но его работа отбирает часть мощности мотора машины.

Видео «Самостоятельный ремонт ЭУР»

Канал CompsMaster на примере автомобиля Лада Калина рассказал о выполнении ремонта ЭУР.

avtozam.com

Как это работает: электрогидроусилитель руля

Основная разница между гидроусилителем и его разновидностью с приставкой «электро» заключается в приводе насоса жидкости. В первом случае он напрямую соединен с двигателем, а во втором — в движение его приводит электромотор. Что это дает автопроизводителям и сулит обычным водителям?

Электрогидроусилитель стал очередным витком развития гидроусилителей руля. Дополнительное усилие все также обеспечивает гидравлика, а вот ее работа напрямую связана не с коленчатым валом двигателя, а с электромотором, питающимся от аккумуляторной батареи автомобиля.

С одной стороны, это делает устройство руля более простым и надежным, поскольку нет нужды придумывать сложные механизмы переменного коэффициента усилия, чтобы, например, во время парковки руль был легким, а на высоких скоростях, наоборот, наливался тяжестью. Благодаря датчикам скорости и поворота руля электроника самостоятельно регулирует вращение гидронасоса и создает наиболее подходящее давление в системе.

С другой стороны, поскольку энергию на гидронасос в таком «гибридном» усилителе расходует не двигатель, а электромотор, то повышается эффективность и экономичность основной силовой установки.

Кроме этого, электрогидроусилитель облегчит жизнь водителю во время вынужденной транспортировки автомобиля из-за, например, вышедшего из строя двигателя, ведь для его работы в отличие от обычного гидроусилителя он вовсе и не нужен. В данном случае гораздо важней, чтобы все в порядке было с аккумулятором и генератором.

Помимо всего прочего, электрогидроусилители позволяют устанавливать в автомобили дополнительные системы с возможностью выбора подходящего усилия. Зачастую они предлагают водителю три режима работы руля: обычный, комфортный и спортивный. Тем не менее распространение автопарковщиков, развитие активных систем безопасности и прочих электронных помощников все чаще заставляют компании использовать электроусилители, в которых гидравлика и вовсе не используется.

AlekSokolov, Autoua.net

Электрогидравлические механизмы объединили в себе достоинства гидро- и электроусилителей. Тем не менее из-за распространения автопарковщиков и систем, помогающих сохранять траекторию движения, производители все чаще отдают предпочтение последним.В 1988 году Subaru XT стал одним из первых автомобилей, оснащенных электрогидроусилителем, получившим название Cybrid. Усилие на руле зависело от скорости движения.

autooboz.info

принцип работы и схема узла

Детально разберем устройство электроусилителя руля (ЭУР), как наиболее продвинутого представителя рулевой системы автомобиля. Выясним чем отличается гидроусилитель от электроусилителя и раскроем перспективу развития этих рулевых помощников водителя.

ГУРы и ЭУРы: враги или коллеги

Как и «гидрач» (ГУР), ЭУР (электроусилитель) создан для того, чтобы создавать дополнительное усилие на рулевой механизм, тем самым облегчая для водителя процесс управления автомобилем.

О первом типе усилителей уже есть публикация в нашем блоге, напомним лишь, что его главным элементом является гидроцилиндр, на который действует специальная рабочая жидкость, накачиваемая насосом.

Гидроусилители имеют уже достаточно долгую историю, чего не скажешь об электроусилителях, которые появились на арене автопрома сравнительно недавно. Несмотря на это, по мнению экспертов, ЭУРы через пару лет полностью вытеснят из недр легковых машин «гидрачи».

«Неужели они такие классные?» — спросите вы. Давайте разберёмся что к чему.

Устройство электроусилителя руля: где искать и как работает

Устройство электроусилителя руля довольно простое, его центровым элементом выступает электродвигатель, как правило, асинхронного типа. В зависимости от того, где установлен моторчик, различают такие схемы этого узла:

• с расположением на валу рулевого колеса;
• с расположением на рейке рулевого механизма.

Первый вариант характерен для небольших автомобилей, например для малолитражек и прочих компактных легковушек. Им и так не нужно большое усилие на руле, поэтому усилитель имеет компактные размеры и может находиться прямо под баранкой в салоне.

С более массивными авто такой фокус не пройдёт, и у них ЭУР приводит в движение рулевую рейку при помощи дополнительной шестерни или шарико-винтового механизма.

Принцип работы электроусилителя основывается на слаженном взаимодействии трёх компонентов:

• входных датчиков;
• электронного блока управления;
• исполнительного устройства.

Для того чтобы ЭУР работал правильно ему нужно знать как и куда поворачивается руль, какая скорость у машины и в каком режиме функционирует двигатель.

Этой информацией блок управления снабжают соответствующие датчики. В зависимости от полученных данных, он выдаёт команду исполнительному устройству коим и является электромотор ЭУР.



Кстати, с появлением электроусилителей у инженеров просто таки открылось второе дыхание. Так, к примеру, эти устройства позволили внедрить системы автоматической парковки, расширить функционал систем курсовой устойчивости, аварийного управления, удержания полосы движения авто и прочие новомодные интеллектуальные технологии.

ГУР и ЭУР: кто же лучше?

Время вернуться к основному вопросу, озвученному в начале статьи: гидро- или электроусилитель руля, что лучше? Одним из главных преимуществ ЭУРа является его экономичность: в отличие от ГУР ему ненужно отбирать мощность от двигателя автомобиля (напомним, насос гидроусилителя связан приводом с коленвалом).

В дополнение к этому электроусилитель включается только тогда, когда мы поворачиваем руль, что тоже неплохо для энергосистемы машины.

Также немаловажен малый вес и компактность этих устройств. Ну и, конечно же, интеллектуальный потенциал ЭУР, о котором мы уже вспоминали – на его базе легко создаются автоматические системы управления, ассистирующие устройства, а также другие технологии активной безопасности и перспективные беспилотные решения.

Но так ли плох гидроусилитель? Конечно же, нет. Во-первых, для тяжёлой и грузовой техники создать ЭУР достаточной мощности сложно, поэтому «гидрачи» в этом случае незаменимы. Во-вторых, его ремонт обойдётся дешевле, чем ремонт электроусилителя.

В целом же, как мы видим, электроусилители превосходят по ряду ключевых параметров своих собратьев с гидросистемой, из-за чего тотальный переход легковушек с одно вида усилителей на другой – всего лишь дело времени.

На этом, дорогие наши читатели и подписчики, мы завершаем сегодняшний рассказ.

Изучайте автомобили вместе с нами! До новых встреч!

auto-ru.ru

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
