Догреватель ож – Дополнительный подогрев антифриза для дизеля своими руками

Подогреватель охлаждающей жидкости автомобильный. Как установить подогреватель охлаждающей жидкости

Запуск двигателя «на холодную» – серьезное испытание для любой его системы. Холодный запуск равен нескольким десяткам километров в непростых условиях. Также и водителю, и пассажирам автомобиля не очень комфортно. Так, для всех тех, кто живет в холодных областях нашей страны, нужен не кожаный салон и различные опции, а подогреватель охлаждающей жидкости. Установка такого устройства может существенно продлить жизнь силового агрегата, сэкономить приличную сумму денег на горючем, ведь холодный двигатель потребляет значительно больше.

Эти устройства стали очень распространенными в вооруженных силах. Практически на каждой военной машине были установлены подогревательные котлы, которые по принципу работы, а также по своему назначению были очень похожи на нагреватели для ОЖ.

Преимущества данных подогревателей

Эти приспособления получили широкое распространение из-за своих достоинств. Подогреватель охлаждающей жидкости имеет простое устройство и умеет греть ОЖ даже в сильные морозы. Кроме этого, прибор греет ОЖ еще задолго до того, как будет осуществлен пуск двигателя.

Между элементами силового агрегата и ОЖ происходит равномерный обмен теплом. Детали, которые работают в цилиндро-поршневой группе, не подвергаются износу в процессе холодного запуска. Эти приборы обеспечивают стабильный запуск даже при очень сильных морозах.

Благодаря этим подогревателям удается значительно снизить нагрузку на стартер и прочие узлы, которые участвуют в запуске. Существенно снижается расход топлива. Подогреватель охлаждающей жидкости имеет и другие возможности: с его помощью можно обогреть салон или растопить лед на стеклах машины.

Типы оборудования

Различают топливные нагреватели, электрические и тепловые. Рассмотрим каждый из них.

Каждая группа оборудования имеет свои характеристики и особенности. Любой подогреватель многофункционален.

Топливный предпусковой нагреватель

Так, топливные приборы, наверное, наиболее популярны среди автовладельцев.

Работа их основана на энергии, которая образуется в процессе сгорания топлива. Плюсом этой группы нагревателей считается полная автономия. Обогреватель не только разогревает ОЖ, но и делает комфортной температуру воздуха в салоне автомобиля. Среди самых известных производителей можно выделить Webasto, «Теплостар», Eberspacher.

Как работает топливный нагреватель

По принципу работы это печка, работающая на дизельном топливе либо бензине. Специальный насос прокачивает топливо из бака в камеру сгорания, где приготавливается смесь с воздухом. Затем смесь поджигается при помощи керамического штифта, который раскаляется от небольшого тока.

Охлаждающая жидкость нагревается при прохождении через теплообменник. Когда она прогреется до 30 градусов, включится вентиляция салона. Когда ОЖ нагревается до 70 градусов, автомобильный подогреватель охлаждающей жидкости начнет работать в половину своей мощности.

У многих приборов есть и специальный летний режим. Включаются эти устройства различными методами. Так, простой и доступный способ – таймер, который можно запрограммировать. Если график выездов нестабильный, тогда предусмотрено дистанционное управление посредством пульта либо GSM-модуля. Для тех, кто выбирает автономность, это отличный выбор.

Электрические нагреватели

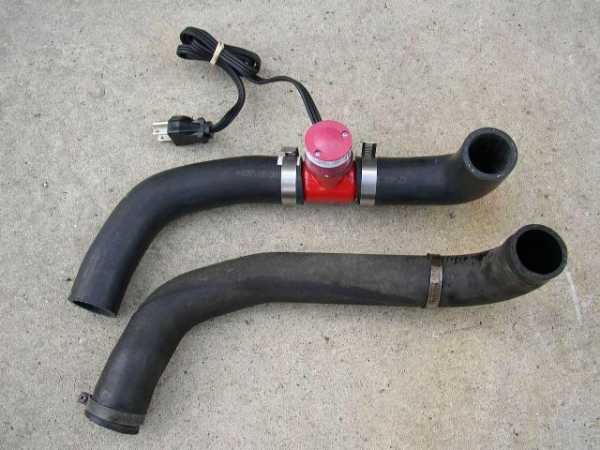

Электрический подогреватель охлаждающей жидкости также популярен среди автовладельцев. Работа прибора осуществляется с помощью переменного тока от внешних сетей. Зачастую оборудование подключается к сетям 220 В. Но на рынок начинает выходить и оборудование от 12 В. Оно отличается большей экономичностью. Такие 12-вольтовые приборы можно чаще встретить в северной Европе, нежели в нашей стране. Преимущество в том, что подогреватель охлаждающей жидкости 220 В не выбрасывает никаких вредных веществ в атмосферу. Электрический ток полностью безвреден.

Эти устройства бесшумны, отличаются доступной стоимостью и имеют высокую скорость подогрева. Прибор чем-то напоминает кипятильники от розетки. Подключается такой прибор либо в блоке цилиндров, либо в патрубках системы охлаждения автомобиля. Эта группа оборудования выполняет три функции – нагревает охлаждающую жидкость, греет воздух в салоне авто, заряжает аккумулятор. В целом работа от 220 В – это особенность данных устройств. Среди известных производителей – Defa и отечественные компании «Лидер», «Северс». То же можно сказать и про подогреватель охлаждающей жидкости 12В. Однако он не заряжает аккумулятор, а запитать устройство можно от прикуривателя.

Принцип работы

Принцип работы данных устройств схож с работой кипятильника.

Считается, что для создания настоящего комфорта базового комплекта может быть недостаточно. Так, необходимо приобретать дополнительно отдельный модуль с вентилятором для обогрева салона. Также необходимо устройство для зарядки аккумулятора, если применяется прибор под 12 В.

Если не всегда удобно включать и выключать систему отопления на холоде, то можно укомплектовать нагреватель дистанционным управлением или таймером. Но цена такого комплекта будет существенно отличаться от базового. Среди доступных моделей можно выделить подогреватель охлаждающей жидкости «Северс-М» – практически аналог норвежского Defa. Это отличный выбор, который не зависит от уровня заряда аккумулятора, не расходует топливо, имеет доступную цену в базовой комплектации.

Тепловой аккумулятор

Наконец, последний вид – тепловые обогреватели, или аккумуляторы. Они также поставляются на рынок совсем недавно. Они очень эффективны, однако не слишком популярны. Так же, как и электрическое оборудование, этот подогреватель охлаждающей жидкости питается от сети 220 В. Однако функция его – не подогревать ОЖ, а хранить уже нагретую. Устройство выполняет несколько функций. Так, тепловая энергия накапливается, хранится, используется для подогрева.

Как это работает?

Это термос. В нем жидкость содержится в том же объеме, что и в системе охлаждения автомобиля. Пока двигатель запущен, жидкость в емкости постоянно меняется и тем самым поддерживает постоянный запас горячей ОЖ. Перед тем как будет запущен мотор, посредством работы насоса холодный антифриз меняется местами с горячим. Буквально за 15 секунд горячая ОЖ появится в системе охлаждения машины.

Главное при работе с этими системами – регулярная эксплуатация автомобиля. В условиях московских зим теплый антифриз может сохранять температуру до трех суток, однако в лютый мороз рекомендуется запасать горячую жидкость каждый день.

Если покупка фирменного устройства – дорогое удовольствие, то существуют схемы, с помощью которых можно сделать то же самое самостоятельно. Это будет электрическое устройство. Существует множество различных вариантов. Для нагревательного элемента можно взять небольшой обрезок трубы с толщиной стенки 0,8 мм, патрубки размеров 20 мм, металл в листах, нихромовую спираль и насос от «ГАЗели».

Вначале отпиливается труба. Длина отрезка должна составлять около 80 мм.

Из металла толщиной в 1 мм необходимо вырезать пластины по внутреннему диаметру трубки. Так же вырезаются еще две пластины.

Вся сложность состоит в изготовлении теплообменника. Делать его рекомендуют при помощи сварочного аппарата. Также можно просто запаять. Для изоляции можно применить асбест в листах. Он вкладывается в теплообменник с двух сторон.

Спираль отрезается так, чтобы сопротивление ее составляло от 2,5 до 4 Ом. Чем меньше сопротивление, тем более она будет греться, однако существует риск перегрева. Из паронита вырезают два диска диаметром 80 м, на которых закрепляют спираль.

Также необходимо из металла выполнить корпус. Это могут быть крышки. Внутрь трубы вкладываются нагревательные элементы. Укладывать их необходимо спиралями вниз. Далее нагреватели прокладываются асбестом, устанавливают крышки. Для увеличения теплоизоляции вся получившаяся конструкция оборачивается пенепленом. Вот нагреватель и готов. Он запитывается от сети 12 В.

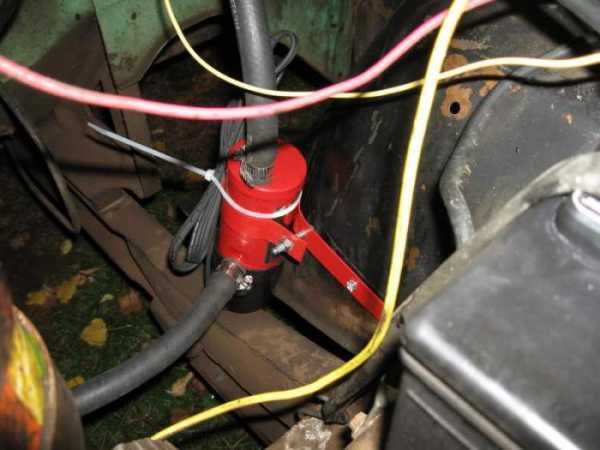

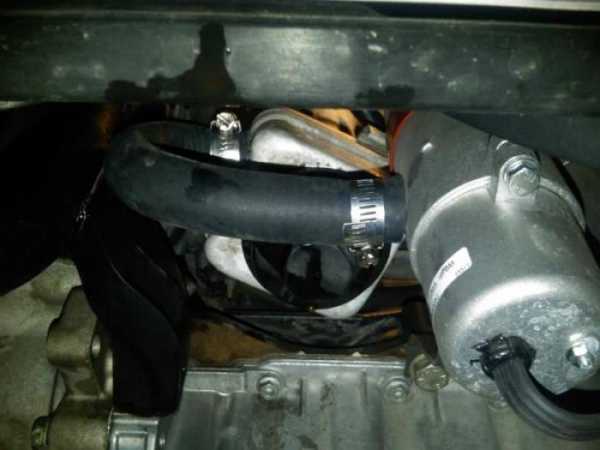

Установка подогревателя охлаждающей жидкости

Процесс монтажа несложен, но займет время. Для монтажа следует подготовить хомуты, тройники для разветвления, кронштейн, пружину и само устройство. Монтаж должен производиться в таком месте, где ОЖ может с легкостью поступать прямо в тройник и верхний патрубок системы. То есть лучше всего установить прибор под капотом слева.

Деталь должна устанавливаться максимально низко, но не ниже защиты двигателя.

Далее внутрь устройства заливается жижа. Тосол из системы сливается. На прибор надевают кронштейн, в отверстие всовывают патрубок и затягивают хомутом. Далее снимается сливная пробка, патрубок протягивается до нее и надевается штуцер, который затем вкручивается вместе с пробкой обратно.

Короткий патрубок убирают и делят его надвое. Тройник смазывают герметиком и надевают патрубки. Затем все это затягивается хомутами, толстый патрубок вкручивается назад. Теперь все готово, можно заливать антифриз и использовать прибор.

fb.ru

Как работает подогреватель охлаждающей жидкости авто: фото- и видеообзор

Подогреватель охлаждающей жидкости – это устройство, которое выполняет две основные функции: первая – это облегченная версия запуска двигателя в зимнее время, а вторая – это подогрев тосола. Другими словами, его называют предпусковой подогреватель.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы подогревателя

В холодное время порой очень сложно разогреть или «прогреть» машину. Связано это с тем, что после долгого стояния в гараже или на улице при низких температурах моторное масло застывает. В такой ситуации может прийти на помощь подогреватель тосола. Подключить его и установить своими руками достаточно не трудно. Выбирать подогреватель антифриза необходимо в соответствии с размерами и объёмами вашего двигателя.

Принцип работы устройства заключается в том, что сквозь входное отверстие проходит охлаждающая жидкость, поступает она из системы охлаждения. Затем жидкость подогревается и уходит сквозь выходное отверстие, и уже нагретая поступает прямиком обратно в автомобильный двигатель. То есть электроподогрев тосола производиться в самом корпусе устройства. Циркуляция способствует тому, что подогретая жижа поднимается, а на смену ей сразу же поступает охлажденная, которая через время аналогично подогреется и подымется. Нагревается вещество до 70 градусов.

Схема подключения подогревателя

Виды

Существует три вида данных подогревателей тосола.

1. Топливный.
2. Электрический.
3. Тепловой.

Сейчас мы подробно рассмотрим каждый из них. Итак, топливные подогреватели, пожалуй, стали самыми популярными среди легковых и грузовых автомобилей в настоящее время. Работают они на основе использования энергии сгорания топлива. Огромнейший плюс этого вида, что он не требует никаких дополнительных средств, так как является автономным и использует уже имеющиеся автомобильные элементы. Выполняет этот обогреватель две функции – подогрев охлаждающей жидкости и подогрев воздуха с обогревом салона. Самые известные фирмы, которые изготовляют такие устройства – это «Webasto», «Eberspacher» и «Теплостар».

Зарядка электрического подогревателя с помощью 220в

Электрический подогреватель тосола также очень известен. Работает он за счёт дополнительных средств, а именно благодаря переменному току внешней сети. Для работы он использует 220в. В настоящее время уже начали появляться более экономичные обогреватели, питающие до 12в. Наиболее часто они встречаются в северной Европе. Их наибольшее преимущество над другими видами – это то, что благодаря использованию 220в, они не выбрасывают в окружающую среду вредные скопления, ведь электричество абсолютно безвредное.

Также они очень бесшумно работают, имеют низкую цену и быстро нагревают. Прямо таки электрический кипятильник, который питается за счёт 220 вольт. Подключить такую вещь нужно будет в блоке цилиндров или же в патрубках системы охлаждения. Он исполняет три основные функции. Первая – электроподогрев тосола, вторая – подогрев воздуха и салона, третья – зарядка аккумулятора (220в). Собственно обеспечение работы в границах 220 вольт является основной особенностью этого устройства. Производят такие обогреватели фирмы «Defa» и «Лидер».

Тепловые обогреватели (аккумуляторы) – последний недавно представленный вид. Они очень эффективны, но ещё мало популярны. Они также как их предшественник использует для работы 220 вольт. Но является скорее даже не подогревателем тосола, а хранителем нагретой жидкости. Выполняет он сразу несколько функций. Он способен накапливать тепловую энергию, хранить её, использовать энергию для подогрева охлаждающей жидкости, а также воздуха и салона.

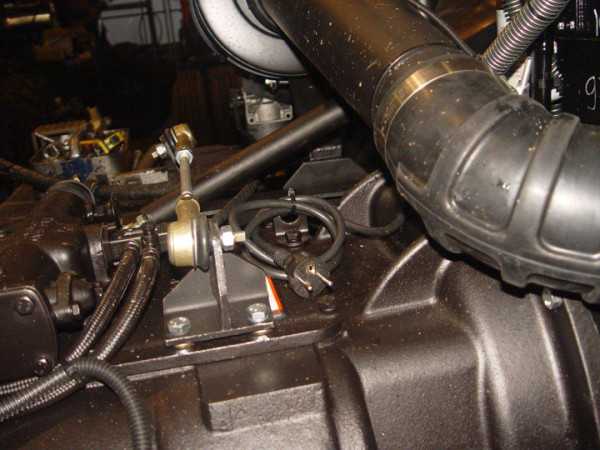

В этом месте производиться установка устройства

Где расположен и как установить

Установить подогреватель охлаждающей жидкости двигателя своими руками не сложно, но процесс занимает некоторое время.

Вам понадобятся:

• хомуты разных диаметров;
• разветвительные тройники;
• кронштейн;
• пружина;
• подогреватель.

Установить своими руками подогреватель двигателя нужно в такое место, чтобы жидкость с лёгкостью могла поступать из сливной трубки, расположенной на блоке двигателя, прямиком в тройник и верхний патрубок. Говоря проще, это устройство должно располагаться на кузове внутри с левой стороны.

Несколько советов перед тем, как приступить к работе:

1. Поставить деталь необходимо как можно ниже, но не ниже, чем размещена защита двигателя.
2. В подогреватель надо залить предварительно 300 мл жижи.
3. Охлаждающее вещество из двигателя слить.

Подогреватель Defa

Приступаем к работе.

1. Одеваем деталь на кронштейн внутрь кузова с левой стороны.
2. Во входное отверстие всовываем кусок патрубка. Затягиваем хорошо хомут.
3. Снимаем сливную пробку, а второй конец патрубки протягиваем до неё, надеваем штуцер (предварительно смазываем герметиком) и выкручиваем его вместе со сливной пробкой.
4. Убираем короткий толстый патрубок и разделяем его пополам. Смазываем тройник герметиком и на его концы надеваем патрубки. Хорошо затягиваем хомуты. Обратно устанавливаем толстый патрубок.
5. Заливаем обратно жидкое вещество.
6. Заведите машину и прогрейте до рабочей температуры двигатель.

Надеемся, что эта статья стала для вас полезной и помогла в изучении и установке устройства «самодельный» подогреватель. Такой самодельный элемент станет хорошим помощником при низких температурах в холодное время года.

Видео «Заполняем систему охлаждения»

В данном видео вы сможете посмотреть для чего нужна эта запчасть и где ее нужно установить своими руками.

avtozam.com

Подогреватель охлаждающей жидкости в автомобиле

В условиях суровой русской зимы невозможно переоценить важность такого изобретения, как подогреватель охлаждающей жидкости. Это устройство поможет машине, или другому транспортному средству быстро заводится даже в самые лютые морозы.

Часто, на форумах появляются сообщения типу: замерзла солярка, или машина не заводится на морозе. В таких случаях данное устройство очень необходимо. Иначе, вам так и придется самостоятельно выталкивать машину из сугробов при каждой поездке.

Эти устройства условно можно разделить на несколько видов:

• Электрические;
• Автономные;
• Тепловые аккумуляторы;
• Подогреватели дизельного топлива;

И сейчас мы попробуем подробно рассмотреть недостатки и преимущества каждого вида, исходя из принципа работы каждого устройства.

Электрические подогреватели:

 Электрические устройства для подогрева охлаждающей жидкости чаще используются в восточных и азиатских странах, где зима не настолько холодная и морозная. Принцип работы его заключается в том, что это устройство устанавливают на место одного из подшипников в предпусковой механизм двигателя.

Подогреватель имеет свой аккумулятор или питается от машинного. Электрические подогреватели охлаждающей жидкости от сети 220 вольт работают намного эффективнее и быстрее. Это позволяет им производить нагревание жидкости в разы быстрее.

Устройство условно разделено на:

• Нагреватель, эта часть воздействует на жидкость;
• Таймер с градусником, для того, чтобы не перегреть жидкость, так как это не имеет смысла, только излишняя трата времени;
• Помпа, если она есть, для циркуляции жидкости, чтобы процесс сделать более быстрым;
• Вентилятор, который используют для подогрева салона;

Итак, подогреватель отдает тепло жидкости, которая постепенно нагревается до определенной температуры, когда она будет достигнута – устройство автоматически выключается.

Установка его происходит внизу системы, так как теплая жидкость поднимается к верху самостоятельно, благодаря чему создается естественная циркуляция.

Если же устройство имеет помпу, тогда его расположение не столь важно, так как помпа создаст быструю циркуляцию. Такой электрический вариант является одним из самых удобных вариантов.

Автономные подогреватели:

Этот вариант подогревателей работает на бензине. Примерный расход бензина в час составляет примерно половину литра, что является не так много, относительно принесенных неудобств, в случае отсутствия устройства.

Работает все очень просто: при запуске подогревателя запускается несколько помп и датчиков, которые отвечают за разные процессы. Одни отвечают за нагнетание воздуха, другие – за подачу бензина и так далее. Когда происходит подача бензина, начинается быстрая его циркуляция, благодаря чему он нагревается и от горячего воздуха. Когда бензин уже достиг определенной температуры, срабатывает датчик и начинает прогреваться салон автомобиля.

Такие подогреватели охлаждающей жидкости нужно встраивать под капотом, он не большие и при этом работаю достаточно быстро и эффективно.

Автономными они называются благодаря отсутствию собственного блока питания или сети, а автономной работе на топливе: бензине или солярке. Единственным весомым недостатком считается использование машинного аккумулятора в работе подогревателя, ведь имеется риск, что подогреватель полностью использует энергию аккумулятора, при этом не нагреет охлаждающую жидкость, тогда машина не заведется.

Тепловые аккумуляторы:

Эти устройства работают по принципу термоса, который собирает в себя некий объем охлаждающей жидкости, а при работе медленно впрыскивает его в двигатель. Такой метод обладает массой преимуществ:

1. Для запуска работы двигателя не нужно долго ждать;
2. Вы не имеете лишних затрат для работы устройства;
3. Хранится жидкость для охлаждения в теплом виде около двух суток;
4. Вам не придется тратить деньги на подогреватель двигателя;

Такой метод достаточно эффективен и позволяет неплохо сэкономить.

Подогрев дизельных топлив:

Дизельные топлива хуже всех воспринимают морозы и низкие температуры, они часто замерзают, в следствии чего машину невозможно завести быстро, или вовсе завести. Машины на дизельном топливе быстро охлаждаются, и часто и приходится долго прогревать. Иногда, такой процесс может затянуться до получаса и потратить ваше драгоценное время безвозвратно.

Подогрев для такого транспорта особенно важен. Для этого существует несколько типов устройств, расположенных в разных точках транспорта. Первый вид подогревателя устанавливают на фильтре очистки, это обеспечивает быстрый нагрев в процессе работы фильтра. Другой вариант работает по схожему принципу, но расположен на магистрали топливной системы, или встроен в нее. Они срабатывают крайне быстро и фактически не имеют недостатков, что позволяет считать их идеальным выходом для дизельного транспорта.

В любом случае, такие устройства являются лучшим способом заводить машину быстро и при этом не повредить ее «начинку». Главным правилом езды в холодное время года всегда считалось: прогреть машину подольше. Нынче, подогреватели работают не просто на результат, но и достаточно быстро, что делает их незаменимыми зимой.

Похожие материалы

antifriztosol.ru

Устройство догревателя дизельного двигателя

Догреватель дизельного двигателя. Общие сведения

Дополнительный подогрев двигателя разработали для турбодизельных современных двигателей с высокой наддувной степенью. Имея такой высокий КПД, что собственный тепловой поток двигатель не способен поддержать оптимальную рабочую температуру в холодный сезон.

Так, догреватель дизельного двигателя имеет аналогичный способ работы со специальным предпусковым подогревателем и отопителем что именуется в среде автолюбителей «Вебасто». Двигательные догреватели также подключаются к системе охлаждения в двигателе машины и работают на топливе. Догреватель включается только когда двигатель включен и температура наружного воздуха соответствует +5 С и ниже. Дизель, что горит в камере сгорания догревателя, греет охлаждающую жидкость, а штатный насос авто прокачиваеться по всей системе охлаждения нагревает автомобильный двигатель.

Догреватель дизельного двигателя очень часто стали устанавливать прямо на конвейерах завода-производителя. И так, как догреватель создан как фактический элемент движка автомобиля, работа по их обслуживанию производится по гарантии в сервисных центрах.

Следует акцентировать на том, что не все авто имеют встроенную систему догрева, поэтому существует множество центров которые способны дооборудовать ваше авто.

Догреватель дизельного двигателя очень быстро и эффективно повышает температуру и четко ее поддерживает во время движения. Однако, есть случаи когда догреватель выходит из строя.

За многолетний опыт ремонта и монтажа авто мною составлены список всех возможных причин поломок:

• Свечи накалывания вышли из строя. Одной из причин бывает многократный затрудненный пуск котла, из-за этого свеча подолгу и напрасно работает, пытаясь запалить смесь.
• Камера сгорания сильно «закоксовалась». Это особенность нашего топливо. Много примесей – низкое качество топлива.
• Топливоподкачивающий насос неисправен. Причина: заклинил прунжер или отгнил контакт на насосе.
• Нагнетатель воздуха в камеру сгорания неисправен. В следствии этого засорился впуск в трубопровод, заклинил подшипник мотора, износился щёточный узел.
• Блок управления подогревателя вышел из строя. Из-за этого неисправность в проводке.

Дооборудование догревателя

Следует сказать, что все догреватели обеспечивают обогрев двигателя, соответственно созданы именно для этого — при всем этом они не обеспечивают обогрев салона. Для этого необходимо устанавливать дополнительный комплект специального оборудования, хотя такие и доступны для некоторых зарубежных автомобилей среднего класса (Audi, BMW, VW). После недорогого переоборудования вы получите свой собственный обогрев салона!

Стоимость докомплектации и монтажных работ разумеется зависти от марки автомобиля и составит в среднем приблизительно 200 Евро. Данную работу выполняют практически за один день.  Это гораздо выгоднее чем просто купить дополнительное отопительное оборудование.

Видео: Как работают догреватели двигателя

Похожие материалы

23.12.2013
