Датчик уровня тормозной жидкости – Датчик уровня тормозной жидкости: как проверить
Разъём к датчику аварийного уровня тормозной жидкости, омывающей жидкости, охлаждающей жидкости, датчику заднего хода, звуковому сигналу (2 клеммы в сборе с проводами)
Уважаемые покупатели, во избежание ошибок при отправке разъёма с проводами соединительного к датчику аварийного уровня тормозной жидкости, омывающей жидкости, охлаждающей жидкости, датчику заднего хода, звукового сигнала, в строке «Комментарий» указывайте для какого датчика, модель вашего автомобиля, год выпуска.
Современный автомобиль буквально нашпигован электроникой, и ВАЗ в этом смысле не исключение. С одной стороны, электроника существенно облегчает жизнь водителю. С другой стороны, она же может стать для водителя причиной и источником головной боли, поскольку обилие электроники может серьёзно усложнить поиск неполадок.
Наиболее распространённые причины: порыв, окисление контактов, разрушение разъёма. Воздействие влаги, химикатов против гололёда, порывы, перетиртости провод. Как правило, эти повреждения видны невооружённым глазом. Если разъём, провод повреждён — он заменяется. Возможен и второй вариант: повреждения не видны, и провод выглядит целым. В этом случае следует с помощью мультиметра проверить, есть ли на выходе напряжение. Если его там нет, значит, проблема в проводе или разъёме.
Исправность тормозной системы во многом зависит от достаточного количества тормозной жидкости. Именно поэтому за уровнем тормозной жидкости нужно непрерывно следить и вовремя принимать меры, если уровень упал ниже допустимого. Датчик уровня тормозной жидкости служит как раз для того, чтобы подавать сигнал на контроллер, если в тормозной системе недостаточно жидкости.
Датчик уровня тормозной жидкости расположен непосредственно в бачке. Конструкция его предельно проста, чтобы обеспечивать максимальную надежность работы. Датчик уровня тормозной жидкости представляет собой поплавковый датчик. Когда уровень тормозной жидкости в бачке опускается ниже допустимого уровня, вместе с ним опускается и поплавок – контакты замыкаются, на приборной панели загорается контрольная лампа. Чтобы контакты разомкнулись, уровень тормозной жидкости необходимо довести до нормального уровня.
Несмотря на простоту конструкции датчика уровня тормозной жидкости, иногда он выходит из строя и передает некорректные данные. Проверить датчик уровня тормозной жидкости несложно, эту процедуру можно выполнить своими руками (понадобится помощник).
— Включить зажигание;
— Вручную утопить шток поплавка, надавив на него пальцем;
— Посмотреть, загорелась ли на панели лампа уровня тормозной жидкости.
Если лампа не загорелась, значит проблема в контактах соединительной колонки или в самом датчике. Чтобы проверить контакты, нужно просто замкнуть выводы соединительной колонки: если лампа на панели загорелась, значит проблема именно в датчике.
Колодка соединительная 2108-3710410АХ (2 контакта в сборе с проводами), является одним из элементов жгута, может соединять датчик расширительного бачка, заднего хода, бачка омывателя, звукового сигнала, датчика главного тормозного цилиндра (ГТЦ) в автомобиле семейства ВАЗ и их модификаций
Датчик уровня охлаждающей жидкости, который располагается в расширительном бачке Вашего транспортного средства, находится в неисправном состоянии, риск перегрева двигателя автомобиля увеличивается в разы. По этой причине всегда следует контролировать функциональность указанного элемента.
В каждом автомобиле присутствует система, обеспечивающая чистоту лобового стекла в любых условиях — стеклоомыватель. Вода или незамерзающая жидкость для омывателя хранится в специальной емкости — бачке.
Стеклоомыватель — вспомогательная система автомобиля, предназначенная для быстрого удаления загрязнений с лобового или заднего стекла, не требующая остановки и покидания салона (кабины). В общем случае стеклоомыватель имеет крайне простое устройство: его основу составляет бачок с запасом омывающей жидкости, в который встроен насос (а в некоторых случаях и датчик уровня жидкости), жидкость от насоса по трубкам подается на жиклеры (форсунки), разбрызгивающие ее на стекло.
Любой автомобиль, предназначенный для дорог общественного пользования, имеет заднюю передачу. Она позволяет двигаться на машине задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.

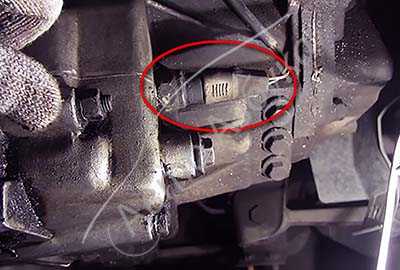

Именно в этом случае в работу включается датчик заднего хода на автомобиле. Он передает информацию, включается напряжение на фонари, тем самым окружающие Вас водители видят, что вы собираетесь сдавать назад. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.
Работает этот регулятор более чем просто:
— Вы переключаете ручку коробки передач в положение задней передачи;
— Одновременно с включением задней скорости вилка включения прижимается к датчику;
— Создается замыкание провода на массу;
— Включается лампочка, сигнализирующая о начале движения машины задним ходом.
Заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.
В такой ситуации существует всего три варианта развития события:
— Сама лампочка перегорела, потому сам элемент может быть целым.
— Перестал работать питающий предохранитель. Не редко он просто перегорает.

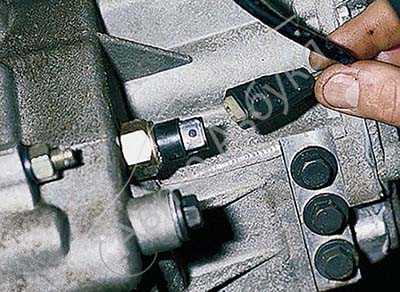

— Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.
На автомобиле ВАЗ звуковой сигнал, обычно расположенный между фарами за облицовкой радиатора, соединён через предохранитель, находящийся в монтажном блоке, напрямую с кнопкой включения, которая располагается на рулевом колесе. В случае его отказа, первым делом всегда проверяют предохранитель. Если он сгорел, придётся искать причину этого явления, связанного обычно с коротким замыканием.
Если предохранитель цел, тогда необходимо проверить сам звуковой сигнал, подсоединив его клеммы проводами напрямую к аккумуляторной батарее. Здесь также возможны два варианта: либо работает, либо не работает. Если не работает, то проблема практически решена, его нужно заменить, на новый, при условии, что у Вас нет желания покопаться в его внутренностях и понять, почему он не стал работать. А вот если звуковой сигнал работает, то придётся снимать крышку, закрывающую под рулевые переключатели и разбираться с кнопкой включения звукового сигнала, проверить проводку, разъёмы на повреждение, окисление контактов.
Замена контактного носителя 2110-3721010АХ (2 контакта) в сборе с проводами являющегося элементом жгута, может подключаться к датчику аварийного уровня тормозной жидкости, омывающей жидкости, охлаждающей жидкости, датчику заднего хода, звуковому сигналу автомобилей ВАЗ и его модификаций. Производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.
Другие артикулы товара и его аналогов в каталогах: 210803505110АХ, 211003505110АХ, 111803505110АХ, 37.3839АХ, 210833839310АХ, 37.3839-01АХ, 210833839410АХ, 210803710410АХ, 211003721010АХ.
ВАЗ 2108, ВАЗ 2109- 21099, ВАЗ 2110- 2111; ВАЗ 2112, ВАЗ 2113; 2114, 2115; ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190, ВАЗ-2121, ВАЗ 21213-21214i, ВАЗ-2123, ВАЗ-2131.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить разъём на жгуте для подключения датчика главного тормозного цилиндра на автомобиле семейства ВАЗ.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ !!!
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Датчик уровня тормозной жидкости на Рено Меган 2 My-Megane2.ru
Для контроля состояния тормозной системы автомобиля Рено Меган 2 в бачок главного тормозного цилиндра встроен датчик уровня тормозной жидкости.
При падении уровня до отметки MINI и ниже датчик включает соответствующую контрольную лампу на щитке приборов, сигнализируя о необходимости проверки технического состояния тормозной системы.
Необходимость проверки состояния самого датчика может возникнуть, если контрольная лампа загорается при нормальном уровне тормозной жидкости в бачке главного тормозного цилиндра, а стояночный тормоз выключен.
Убедиться в работоспособности датчика уровня тормозной жидкости следует при замене тормозной жидкости или прокачке гидропривода тормозной системы. А также необходимо проверить датчик, если при ежедневной эксплуатации обнаружено понижение уровня тормозной жидкости до отметки MINI, но при этом контрольная лампа включения стояночного тормоза и неисправности тормозной системы не загорается.
Проверка датчика уровня тормозной жидкости на автомобиле Рено Меган 2
Для выполнения работы потребуется резиновая груша или медицинский шприц с одетым на него шлангом, диаметром около 5мм (идеально подходит трубка омывателя от ВАЗ 2101 -2108).
Работу выполняем в следующей последовательности:
- Под колеса автомобиля устанавливаем противооткатные упоры, рычаг стояночной тормозной системы смещаем в крайнее нижнее положение.
- Нажимаем на кнопку START/STOP. На щитке приборов должна на 2 секунды загореться и погаснуть контрольная лампа включения стояночного тормоза и неисправности тормозной системы .
Если лампа не загорелась, то возможно неисправен щиток приборов. Если лампа наоборот не гаснет при нормальном уровне тормозной жидкости, то неисправна цепь датчика положения рычага стояночного тормоза или датчика уровня тормозной жидкости, либо это также связано с неисправностью щитка приборов.

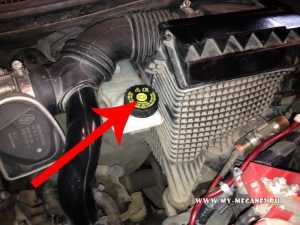

- Для проверки датчика отворачиваем крышку бачка главного тормозного цилиндра.
- Чистой резиновой грушей или медицинским шприцем откачиваем тормозную жидкость из бачка.
После понижения уровня ниже отметки MINI должна загореться контрольная лампа неисправности тормозной системы.
Во избежание попадания воздуха в тормозную систему не нажимайте педаль тормоза при низком уровне тормозной жидкости.
- Если контрольная лампа не загорелась, то необходимо убедиться в том, что неисправность не связана с повреждением цепи датчика. Для этого освобождаем фиксатор и отсоединяем от датчика колодку жгута проводов.
- Отрезком провода замыкаем выводы в колодке жгута проводов. Если лампа загорелась, щиток приборов и электрические цепи исправны. В противном случае проверяем соединительные провода, неисправность устраняем.
- Неисправный датчик уровня тормозной жидкости заменяется в сборе с бачком главного тормозного цилиндра.

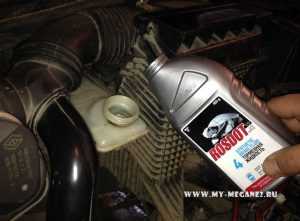

- По окончании работы заполняем бачок новой тормозной жидкостью до отметки MAXI.
my-megane2.ru
Индикатор уровня тормозной жидкости CAVR.ru
Рассказать в:Индикатор уровня тормозной жидкости
Современные автомобили оборудуют гидравлическим приводом тормозов, одним из недостатков которого является опасность внезапной утечки тормозной жидкости из привода, что может привести к аварии.
Установка на автомобиль индикатора уровня тормозной жидкости создает определенное удобство в эксплуатации и значительно повышает безопасность движения. Индикатор может быть установлен на все типы отечественных автомобилей с гидравлическим приводом тормозов и напряжением питания 12 В с минусом на массе, в гидросистему которых залита жидкость ГТЖА-2 “Нева” ТУ6-09-550-73. Если в гидросистеме используется другая марка тормозной жидкости, то номиналы элементов, естественно, будут отличаться от приведенных на схеме.

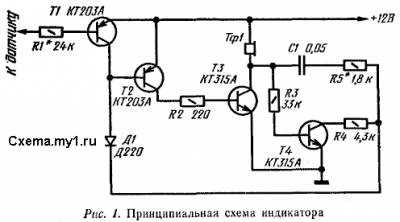

Принципиальная схема индикатора показана на рис. 1. Его основа—мультивибратор на транзисторах Т2 и Т3. Нагрузкой мультивибратора служит телефонный капсюль Тф1. Транзистор Т4 способствует более четкой фиксации рабочего состояния (открыт — закрыт) транзистора Т2.
Когда щуп-датчик в бачке погружен в тормозную жидкость, на базу транзистора Т1 поступает напряжение смещения, и он открыт. При этом база и эмиттер транзистора Т2 имеют одинаковый потенциал, и этот транзистор будет закрыт. В результате мультивибратор не работает, а телефон Тф1 обесточен. Диод Д1 защищает базу транзистора Т2. При понижении уровня тормозной жидкости в бачке щуп оказывается в воздухе. В результате этого транзистор Т1 закрывается, а транзистор Т2 открывается. Теперь мультивибратор будет работать с частотой, определяемой постоянной времени цепочки R5C1 (около 400 Гц). Звуковой сигнал предупреждает водителя об утечке или недостаточном уровне тормозной жидкости в бачке.
Индикатор собирают на печатной плате из фольгированного стеклотекстолита или гетинакса толщиной 1,5 мм. Чертеж печатной платы показан на рис. 2, а весь указатель в сборе — на рис. 3.
Использовать в индикаторе германиевые полупроводниковые элементы нежелательно ввиду их низкой термостабильности. Резисторы — МЛТ-0,25, конденсатор — МБМ. В качестве Тф1 можно использовать электромагнитный телефонный капсюль любого типа с сопротивлением обмотки 65—1600 Ом, например ТА-4. Телефонный капсюль крепят к печатной плате следующим образом. В крышке капсюля на диаметре 35 мм сверлят два отверстия диаметром 3,3 мм с зенковкой с внутренней стороны под потайную головку винта М3. Крышку капсюля закрепляют двумя винтами М3 на плате со стороны элементов, затем капсюль ввинчивают в крышку. Печатную плату с телефоном помещают 8 пластмассовый или металлический корпус.
Правильно собранный из кондиционных деталей индикатор, как правило, налаживания не требует. В отдельных случаях может понадобиться регулировка чувствительности подбором резистора R1. Частоту звучания регулируют изменением сопротивления резистора R5.
Датчик монтируют в пластмассовую крышку бачка для тормозной жидкости. Один из возможных вариантов конструкции датчика показан на рис. 4. Датчик изготовлен из латуни Л62. Длина датчика зависит от расстояния от крышки бачка до отметки минимального уровня тормозной жидкости в бачке. Для автомобиля ВАЗ-2101 она равна 33—35 мм. В случае, если при установке датчика будет закрыто вентиляционное отверстие в крышке бачка, рядом с датчиком необходимо просверлить отверстие диаметром 1,5 мм для сообщения внутренней полости бачка с атмосферой.
Если бачок для тормозной жидкости или трубопровод, идущий от бачка, металлические, то больше никаких доработок бачка делать не надо. Если же бачок и трубопровод сделан из неметаллических материалов (например, у автомобилей ВАЗ), то тормозную жидкость, находящуюся в бачке, необходимо электрически соединить с массой автомобиля. Для этого в бачке в любой точке ниже минимального уровня тормозной жидкости необходимо просверлить отверстие диаметром 4,1 мм, вставить в отверстие винт М4 с цилиндрической головкой, проложив с обеих сторон стенки бачка уплотняющие резиновые и металлические шайбы, и соединить винт с массой гибким многожильным проводом (МТБ, БПВЛ и др.) сечением 0,35—0,5 мм2.
Эта необходимость вызвана следующим. Хотя на отечественных автомобилях всех типов тормозная жидкость электрически соединена с корпусом автомобиля (металлический главный тормозной цилиндр, металлические трубопроводы и пр.), точка ее соединения в некоторых случаях находится далеко от датчика, поэтому электрическое сопротивление столба жидкости на участке датчик — корпус составляет единицы мегом. Так, в автомобилях ВАЗ полиэтиленовый бачок соединяется с главным тормозным цилиндром диэлектрическим трубопроводом, и сопротивление участка датчик — корпус в автомобилях этого типа оказывается настолько велико, что транзистор 77 не открывается. Для автомобилей “Москвич-408”, “Москвич-412” заземлять жидкость нет необходимости — бачок расположен непосредственно на главном тормозном цилиндре, и жидкость контактирует с корпусом близко от датчика, поэтому сопротивление этого участка невелико.
Замыкания по стенкам бачка между датчиком и корпусом не происходит ввиду большого сопротивления этого участка даже при максимально возможном наличии остатков жидкости на стенках. Кроме того, бачки, изготовленные из пластических масс, плохо смачиваются жидкостью, а стенки бачка расположены вертикально. Поэтому, как показал опыт, можно расположить в крышке бачка два датчика, и один из них соединять с корпусом. Однако расстояние между датчиками для большей надежности работы устройства не следует делать менее 15 мм.
В этом случае налаживание устройства сводится к выбору оптимальной чувствительности подбором резистора R1. В некоторых случаях при значительном остатке жидкости на крышке может незначительно измениться частота генерации мультивибратора.
При установке в крышку бачка двух датчиков можно использовать один и тот же индикатор для контроля уровня тормозной жидкости в бачке и охлаждающей жидкости в радиаторе. Для этого в радиатор (или в расширительный бачок) устанавливают аналогичный датчик, изолированный от корпуса, и все датчики соединяют последовательно: один датчик в крышке бачка для тормозной жидкости соединяют со входом индикатора, другой — с датчиком уровня жидкости в радиаторе. При падении уровня жидкости в бачке или в радиаторе цепь размыкается, и индикатор предупреждает об этом звуковым сигналом.
Раздел: [Приборы]
Сохрани статью в:
Оставь свой комментарий или вопрос:
www.cavr.ru
Индикатор уровня тормозной жидкости
- Подробности
- Категория: Авто
Тормозная система автомобиля не менее важна, чем аккумуляторная батарея. Если сядет батарея и вы не сможете завести автомобиль, обычно можно найти другой способ передвижения. Но если не удастся вовремя остановить машину, дело кончится травмами или даже смертью для водителя и пассажиров. Нет возможности установить электронный контроль за всеми параметрами тормозной системы. Однако за уровнем тормозной жидкости можно следить с помощью схемы, которая подаст сигнал, как только уровень жидкости станет ниже установленного.
Схема, показанная на рис.1, есть, вероятно, простейший путь в этом направлении. Контроль за уровнем тормозной жидкости ведется на основе измерения сопротивления между металлической емкостью и датчиком, которое при нормальном уровне жидкости составляет примерно 20 кОм. Это недорогой способ слежения за уровнем тормозной жидкости.
Работа схемы. Датчики Р1 и Р2 представляют собой тонкие стержни, опущенные в тормозную жидкость и изолированные от главного тормозного цилиндра. Через резисторы R1 и R2 подается смещение на транзисторы Q2 и Q2. Если уровень тормозной жидкости нормальный, то большая часть тока смещения стекает на землю через жидкость и ни один из транзисторов не открывается. Все сигнализаторы остаются выключенными. Как только уровень жидкости в одном из резервуаров опустится ниже конца датчика, на базе соответствующего транзистора возникнет смещение. Открывшись, он зажжет светодиод, а смещением ка базе Q3 включит звуковую сигнализацию.
Номиналы резисторов R1 и R2 могут отличаться друг от друга, поскольку это зависит от коэффициента усиления транзистора и сопротивления между датчиком и корпусом емкости с тормозной жидкостью.
Монтаж и эксплуатация схемы. Для этой схемы также можно использовать любой вид конструкции, какой вас устроит. Единственной относительно критической частью в сборке этой схемы является монтаж двух датчиков. Очистите то место, где будут укреплены датчики. В качестве изолятора используйте небольшое количество эпоксидной или силиконовой смолы. Датчики должны быть погружены в жидкость достаточно глубоко с тем, чтобы схема не срабатывала при расплескивании жидкости во время езды. После того как определите подходящее расположение датчиков, приклейте их эпоксидной смолой.
Чтобы смещение на базах транзисторов еще не открывало их, резисторы R1 и R2 должны быть достаточно большого номинала. Начальное сопротивление может быть около 330 кОм. После включения питания измерьте напряжение на базах транзисторов. Если оно будет ниже 0,15 В, резисторы подобраны правильно. Проводя подбор резисторов, контролируйте, чтобы датчики были погружены в жидкость на глубину по крайней мере 1,2 см. После того как завершите подбор резисторов, медленно поднимите крышку главного цилиндра и заметьте момент, когда срабатывает схема. Если это произошло слишком быстро и до того момента, как датчики вышли наполовину из жидкости, номинал резистора следует увеличить.
Максимальную величину резистора удобно определять с помощью магазина сопротивлений. Он подключается вместо одного из резисторов R1 или R2. Датчики вынимают из тормозной жидкости и, начиная со значения 220 кОм, увеличивают сопротивление моста. То сопротивление, при котором отключится индикация (светодиод и звук), будет верхней границей номинала подбираемого резистора. Конкретное его значение определяется, исходя из максимального напряжения на базе транзистора и показаний моста сопротивлений. Разместите светодиоды вблизи себя, чтобы при срабатывании звукового сигнализатора светодиоды показывали, где понижен уровень тормозной жидкости. Если вы не хотите визуальной индикации, то удалите светодиоды, а резисторы R3 и R4 соедините напрямую с положительной шиной питания.

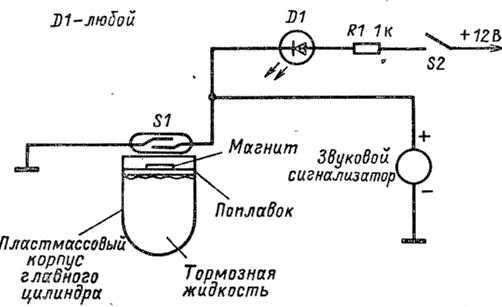

Эта схема еще проще, чем первая, но работает только в случае неметаллического главного цилиндра тормозной системы. На рис.2 показана схема устройства. На поплавке, плавающем на поверхности жидкости, укреплен маленький магнит. Он должен находиться вблизи от язычкового выключателя, закрепленного на крышке контейнера. Когда уровень жидкости высок, магнит держит контакты замкнутыми, при этом горит светодиод, а звуковой сигнализатор молчит. Как только уровень тормозной жидкости опустится ниже безопасного, разомкнутся контакты магнитного выключателя и ток пойдет на звуковой сигнализатор.
Сборка и эксплуатация схемы. Уж очень проста эта схема, чтобы нужно было еще давать советы по ее сборке. Главное здесь — аккуратное соединение деталей проводами. Для размещения деталей подойдет любой пластмассовый корпус. Для всех внутренних соединений можно использовать любой подходящий провод. Для поплавка можно взять любой легкий материал (пробку, дерево и т.п.), который мог бы плавать и не вступал бы в реакцию с тормозной жидкостью. Вырежьте из него круг так, чтобы он входил в резервуар с зазором 0,6 см по краю. Если резервуар имеет иную, чем круг, форму, форма поплавка должна ей соответствовать. Достаточно сильный и легкий ферритовый магнит прикрепите по центру наверху поплавка. Для этого хорошо использовать эпоксидную или силиконовую смолу.
