Датчик положения коленчатого вала – принцип работы, устройство, неисправности, проверка

Содержание

Все признаки неисправности датчика положения коленвала.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов.



Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

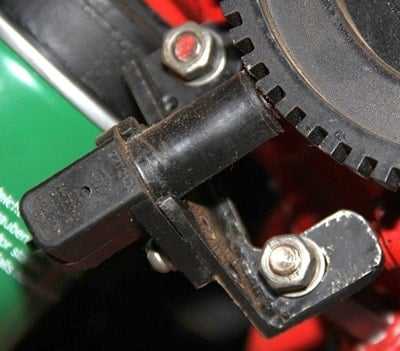

Выглядит он вот так:

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.



Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

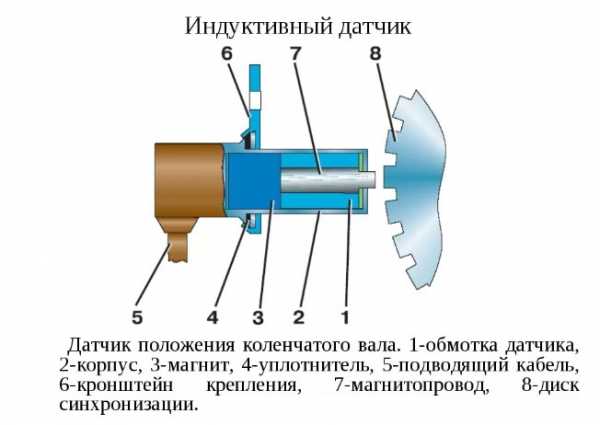

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.

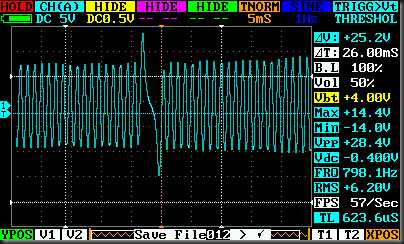

Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.



Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.





Признаки неисправности датчика положения коленчатого вала.



Двигатель не запускается.

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.



Датчик проверяется при помощи диагностики или заменой на заведомо исправный.







Двигатель неожиданно глохнет на горячую.

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё….

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала автор статьи сталкивался лично.

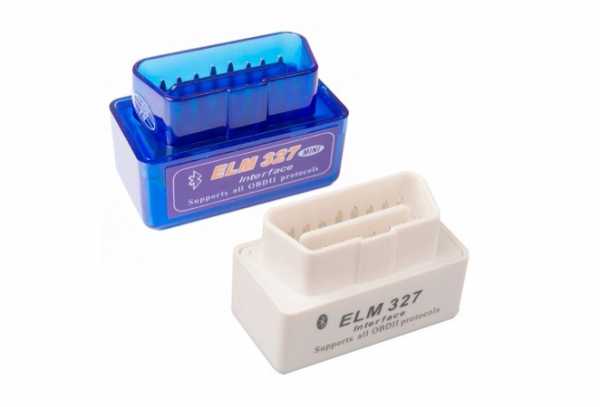

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.



По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.



Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.







Двигатель не запускается при морозе.

Договоримся на берегу — двигатель не запускается на морозе, следует понимать так — двигатель даже не пытается запуститься. Про плохой запуск, у нас на сайте, есть отдельная статья.



Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.





Двигатель работает неустойчиво. Возникает детонация хлопки в ресивер и/или выхлопную систему, явное снижение мощности двигателя и пропуски зажигания.



Это самый частый случай проявления отказа ДПКВ. Дело в том, что при загрязнении датчика, особенно при попадании на него масла и металлической стружки, возможен вариант неустойчивой работы двигателя.



Причина в том, что малейшее загрязнение датчика магнитной стружкой меняет его характеристики, а так как датчик имеет высокую чувствительность, это приводит к сбоям в работе двигателя.



Эта неисправность проверяется визуально, в случае если датчик на виду.

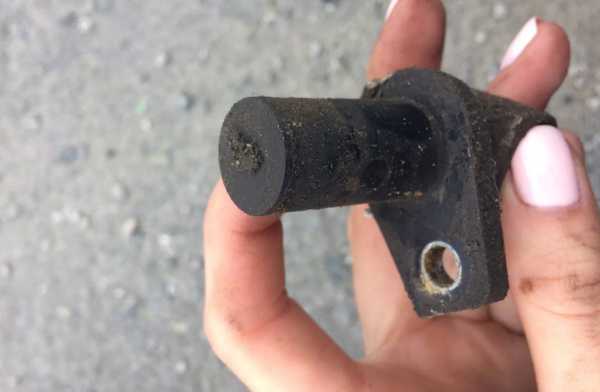

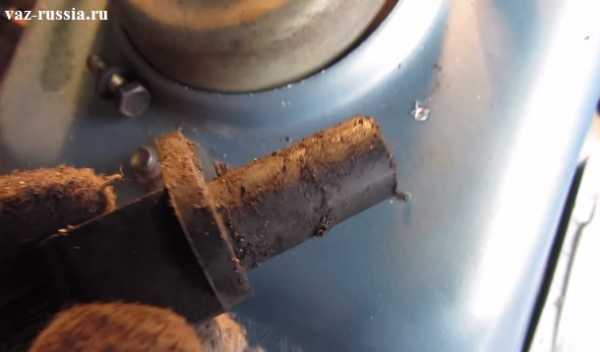

Вот пример загрязненного ДПКВ:



Если датчик визуально не видно вам поможет простейшая диагностика.



Так же возможен вариант с микротрещиной в обмотке датчика, которая расходится при вибрации. Или трещина в корпусе, в которую попадает вода при проезде луж… Визуально это не обнаружить, поможет только компьютерная диагностика или замена на заведомо исправный датчик.





Внимание.

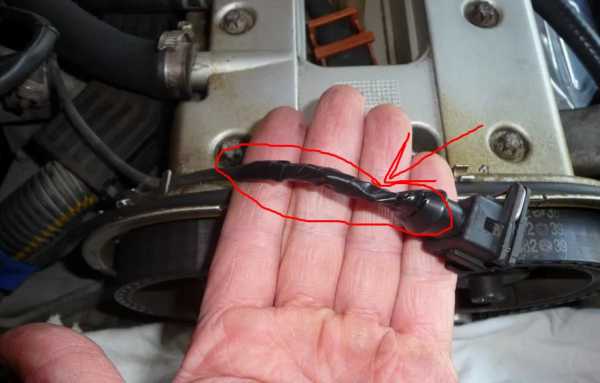

Иногда повреждается не сам ДПКВ, а разъем или проводка в его цепи.







Как проверить датчик положения коленчатого вала?

Самый простой вариант — заехать на любой сервис и считать коды ошибок. Даже самый плохой диагностист, с простейшим оборудованием, поймет, что проблема в датчике или в его цепи.



Сам же датчик, лучше всего проверять заменой на заведомо исправный.



Дело в том, что датчик крайне редко отказывает явно — полностью исправен или полностью неисправен. В большинстве случаев он чудит или после прогрева двигателя или при вибрации во время работы или на холодную.



Если вы все же хотите проверить датчик вам потребуется мультиметр с омметром и миллиампреметром, отвертка и сам датчик.



Методика проверки изложена вот в этом видео:





Заключение.

На этом у меня сегодня все. Я надеюсь, что статья про признаки неисправности датчика положения коленчатого вала была вам полезна и полностью ответила на вопрос.

Если вы хотите дополнить статью или у вас остались вопросы — пишите комментарии.



С уважением, администратор https://life-with-cars.ru

life-with-cars.ru

Датчик положения коленвала | Предназначение, принцип работы, ремонт и замена – на промышленном портале Myfta.Ru

Датчик положения коленвала предназначен в автомобиле для того, чтобы подавать сигнал положения коленчатого вала и частоты вращения в контролер. Такой сигнал является ни чем иным, как серией повторяющихся импульсов электрического напряжения, которые при вращении и генерируются данным устройством.

Импульсы управления системой зажигания и форсунками генерируются непосредственно на базе импульсов, сообщающих об опорном сигнале положения коленвала.

О том, где находится датчик положения коленвала, знает практически каждый автолюбитель, что уж говорить о специалистах своего дела — это крышка масляного насоса. Задающий диск при этом находится на расстоянии примерно 0,8-1,2 мм. Указанный задающий диск в объединении со шкивом, принадлежащим к приводу генератора, представляет собой уникальное зубчатое колесо со впадинами, являющимися равноудаленными. Для того чтобы синхронизация была максимально правильной, отсутствуют 2 зуба. В магнитопроводе при вращении коленчатого вала и задающегося диска изменяется магнитный поток. Делается это благодаря наведению импульсов напряжения переменного тока, находящегося в его обмотке.

Принцип работы датчика положения коленвала заключается в том, что это самое положение определяется с помощью контролера, который на автоматическом уровне занимается сравниванием времени, которому есть место между импульсами. Также контролер рассчитывает момент срабатывания модуля зажигания и форсунок.

От различных проблем провод устройства защищен специальным экраном, который через контроллер замкнут на массу.

При условии, что появились хоть какие-то признаки неисправности датчика положения коленвала, может перестать работать двигатель, а в память контролера заносится код неисправности и включается специальная лампа, которая и сигнализирует о той или иной неисправности.

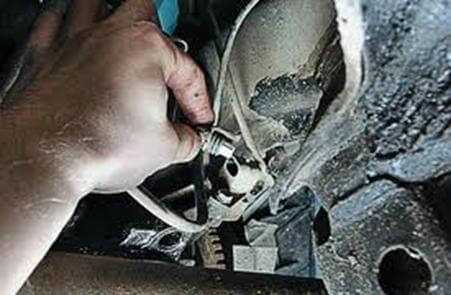

Для того чтобы снять механизм, первым делом стоит выключить зажигание, а только после этого можно от него отсоединять провода. Теперь со снятием проблем не возникнет, ведь его можно произвести сразу же после того, как винт, с помощью которого устройство прикрепляется к масляному насосу, будет отвернут.

Теперь приступаем непосредственно к замене датчика положения коленвала. Для этого нужно прикрепить его к крышке масляного насоса с помощью винта. После этого можно присоединить провода к нашему механизму. Вот, в принципе, и весь процесс.

Зубчатым диском для такого агрегата чаще всего служит присутствующий на каждом автомобиле венец маховика. Конечно, такая схема максимально проста, но от этого она не становится и максимально удобной. Дело в том, что зубья изготовлены вовсе не с ювелирной точностью, из-за чего возникают проблемы с определением начала отсчёта. Выходом с такого положения станет установка датчика начала отсчёта и специального реперного штифта. ДНО, который монтируется на картере сцепления, за всё время может выдать только один импульс, который произойдёт в то время, когда штифт проходит в магнитном поле.

Для того чтобы деталь была более экоголичной и экономичной, лучше, чтобы в распоряжении стартера остался венец маховика, а вот для датчика лучше применить зубчаиый диск, с рассчитанными заранее движениями и функциями. Стандартными считаются диски, которые имеют 60 зубьев.

Основным конструктивным отличием устройства фазы от датчика положения коленвала является то, что в нем используется элемент Холла, который равен тому, который применяется во всех системах зажигания. Такой механизм имеет целых три вывода (это выход, + и -). В магнитной системе для него должна быть осуществлена модуляция магнитного потока, которая проводится по тому же принципу, что и для магнитоэлектрической модели.

Главным предназначением такого агрегата является то, что он предпочтительно используется в измерительной технике или же для исследования различных свойств твердых тел. Проверка датчика положения коленвала происходит благодаря тому, что ему не нужен источник питания.

Важно отметить и тот факт, что в них практически нет элементов, которые способны ломаться. Правда, амплитуда выходного сигнала целиком и полностью зависит от того, какую частоту вращения имеет коленчатый вал. А это означает, что при нижней предельной частоте вращения уровень выходного сигнала будет очень небольшим. Этот недостаток занимает главенствующие позиции потому, что распределительный вал вращается медленнее коленчатого.

На самых популярных в нашей стране автомобилях ВАЗ механизм фазы, который должен быть ответственен за определение момента конца такта сжатия, характерный для 1-го цилиндра, устанавливается на передней левой стороне головки цилиндров. Благодаря такому расположению он совместно с датчиком положения коленвала реагирует на частоту вращения стального диска, имеющего прорезь. Такой диск соотносится с впускным распределительным валом. Величина прорези пропорциональны длительности сигнала.

Конечно же, в любой момент в таком механизме может произойти любого рода поломка, которой всё же можно противостоять, если следить за своим автомобилем, вовремя заменять необходимые запчасти и своевременно проводить техническое обслуживание.

Множество автолюбителей задаются вопросом, как проверить датчик положения коленвала. Конечно, такой вопрос не является случайным. Поломки в механизме происходят время от времени и могут иметь как незначительные эффекты, которые практически не ощущаются в данный момент, так и очень значительные, сбивающие в той или иной степени работу механизмов автомобиля. Проверить устройство на момент неисправности, конечно, можно и самостоятельно, но лучше всё же в таком деле довериться профессионалам.

Если вам нужно купить либо продать подобный механизм для любой модели и марки автомобиля, то вы можете сделать это с помощью нашего сайта. Существует два варианта осуществления сделки: первый предполагает размещение на портале соответствующего вашим потребностям объявления, а второй прямую связь с поставщиком или клиентом.

myfta.ru

ДПКВ (Датчик положения коленчатого вала): что это такое

Автомобильным датчиком, без которого работа двигателя невозможна, является ДПКВ, или датчик положения коленчатого вала. Что такое ДПКВ, в чем его важность, какими бывают подобные датчики и как они работают, вы узнаете из данной публикации.

Зачем нужен ДПКВ

Датчик положения коленвала помогает автомобильной электронике синхронизировать работу форсунок, а по сути запускать мотор и поддерживать его работоспособность.  При непосредственном участии этого датчика осуществляется тактовое, угловое и цикличное управление впрыском топливной смеси, а так же системой зажигания. Сразу же отметим, что если датчик коленчатого вала  вышел из строя, двигатель вы попросту не запустите.

Принцип работы датчика коленвала

Как выглядит датчик положения коленчатого вала

Здесь следует отметить, что принцип работы датчика положения коленвала зависит от его типа. А в современных автомобилях встречается три типа таких датчиков:

  • магнитные датчики;
  • датчики Холла;
  • оптические датчики;

Магнитный датчик представляет собой маленький генератор переменного тока. Только в роторе этого генератора, расположены магниты, причем, они располагаются так, чтобы их полюса чередовались. Вот собственно и весь секрет. Такой датчик не требует дополнительного электропитания, а потому может работать даже при разряженном аккумуляторе.

Датчик Холла использует одноименный эффект, когда при изменении магнитного поля изменяется и электрический потенциал  на элементе датчика. В таких системах используется синхронизационный диск. По одну сторону такого диска расположен магнит, а с другой стороны катушка с подмагниченным сердечником. Зубья синхронизационного диска, проходя между магнитом и катушкой, изменяют поле магнита, действующее на катушку. В результате возникает определенный электрический ток, который и регистрируется электронным блоком управления двигателя. На текущий момент, такие датчики наиболее распространены в  современных авто.

Оптический датчик положения коленвала наиболее прост. Здесь по обе стороны синхронизационного диска располагаются фотоэлемент и светодиод. Прохождение зубьев диска через световой поток диода, прерывает его, что сразу же регистрируется фотоэлементом.

Синхронизационный диск имеет строго расположенные зубья и просвет между ними. Причем не важно, какой тип датчика используется в данном случае. Такой просвет для электроники автомобиля является своеобразным маркером положения диска, а значит и коленчатого вала. Так же важным элементом здесь является расстояние между зубьями диска и элементами ДПКВ. Если это расстояние слишком большое или слишком маленькое,  показания датчика будут не точными, либо же, он вообще не будет работать.

Видео о ДПКВ

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Признаки неисправности ДПКВ

Помимо невозможности запустить двигатель, которая может быть вызвана и массой иных причин, проблемы с датчиком коленвала проявляются следующим образом:

  • двигатель глохнет на холостом ходу;
  • нестабильная работа на холостом ходу;
  • частые падения мощности мотора;
  • двигатель глохнет при переключении передач;
  • детонация при нагрузке на двигатель;
  • двигатель не запускается без видимых причин;

Признаки указанные выше, хотя и являются более чем красноречивыми, тем не менее, могут свидетельствовать не только о проблемах с датчиком положения коленчатого вала. А потому, заниматься самостоятельным ремонтом без определенных знаний и навыков, а так же специального, в первую очередь, диагностического оборудования, категорически не рекомендуется.

Собственно поломки в датчике коленвала могут быть разными и будут зависеть от типа этого датчика. В оптических устройствах, может отказать светодиод. В холловских датчиках, по какой-либо причине, может измениться расстояние между элементами, и так далее. В любом случае, диагностика и ремонт ДПКВ, это работа для профессионалов.

В принципе, современные датчики положения коленчатого вала, устройства достаточно надежные, а потому, даже при возникновении признаков поломки таких датчиков, следует сначала исключить все остальные причины появления  этих симптомов и лишь после этого переходить к проверке ДПКВ.

Похожие статьи

avtonov.com

Датчик коленвала – признаки неисправности этого важного узла авто

ДПКВ является неотъемлемой частью любого транспортного средства. Неработоспособность этого элемента может пагубно отразиться на функционировании двигателя. Сейчас мы расскажем вам, что такое датчик положения коленчатого вала, как обнаружить его поломку и как его правильно протестировать.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое ДПКВ?

ДПКВ — это электромагнитное устройство, определяющее синхронизацию функционирования топливных форсунок и системы впрыска. В системе впрыска топлива это устройство является одним из самых основных, поскольку без него работа системы в принципе невозможна.

Вышедший из строя ДПКВ

Поломки этого датчика со временем станут причиной появления сбоев в работе мотора. И хотя такие поломки не особо часто встречаются на практике, если вы решили отправиться в дальнюю дорогу, лучше иметь в запасе рабочее устройство. Ведь в случае его поломки езда на машине будет невозможной.

ДПКВ располагается около вала привода генератора при помощи специальных креплений. Он должен быть установлен с небольшим зазором между самим устройством и зубчатым валом. В идеале этот зазор не должен превышать 1 мм, а выставляет он при помощи подбора определенных шайб. Принцип работы регулятора заключается в том, чтобы передавать определенные показания, по которым контроллер будет определять, в какой конкретно цилиндр следует подавать горючую смесь и с каким интервалом.

Этот регулятор — индуктивного типа. ДПКВ реагирует на прохождение зубчиков вала.

Как выявить неисправности?

 Загрузка …

Далее поговорим о признаках поломки. Каковы основные симптомы неисправности датчика коленвала? Такой вопрос является актуальным. Основными признаками выхода из строя регулятора положения коленчатого шкива можно назвать:

  1. Детонирование двигателя (стук гидрокомпенсаторов) при больших нагрузках или езде в гору на пониженных оборотах.
  2. Мотор стал работать менее устойчиво. В частности, на холостом ходу вы заметите падение и резкое увеличение оборотов. Кроме того, ваше транспортное средство может заглохнуть на холостом ходу как во время езды, так и при стопе на светофоре.
  3. Мотор не может работать на полную мощность, и это падение оборотов вы сможете заметить без приборных показаний. Мощность двигателя может периодически падать и подниматься, вне зависимости от каких-либо факторов.
  4. Значительное снижение динамических характеристик транспортного средства.
  5. С запуском двигателя внутреннего сгорания могут возникнуть проблемы.
  6. Кроме того, одним из самых заметных признаков поломки данного регулятора, как указано ранее, является невозможность запуска мотора.
  7. Еще один признак неисправности датчика положения коленчатого вала — пропадает искра, не совсем отсутствует, но периодически не появляется.

Разумеется, такие неисправности могут свидетельствовать и о других неполадках в работе мотора. К примеру, падение мощности и оборотов может говорить о засорении бензонасоса или поломке топливного фильтра. Но информация, приведенная ниже, поможет вам продиагностировать устройство.

Как проверить работоспособность?

Чтобы сделать это, можно воспользоваться несколькими способами. Всех их мы рассматривать не будет, а уделим время только двум, самым основным и наиболее точным способам. В любом случае, для выполнения диагностики вам необходимо демонтировать элемент, чтобы проверить его работоспособность. При демонтаже регулятора положения коленчатого шкива следует визуально осмотреть его — возможно, неисправности скажут сами за себя.

Зачастую визуальный осмотр дает возможность выявить определенные повреждения корпуса элемента, а также состояние самой колодки и непосредственно контактов. Если регулятор слишком грязный, его нужно промыть спиртом, поскольку его контакты всегда должны быть в чистоте. Если этот метод диагностики не помог обнаружить поломку, то следует проверить датчик более тщательно.

Первый способ

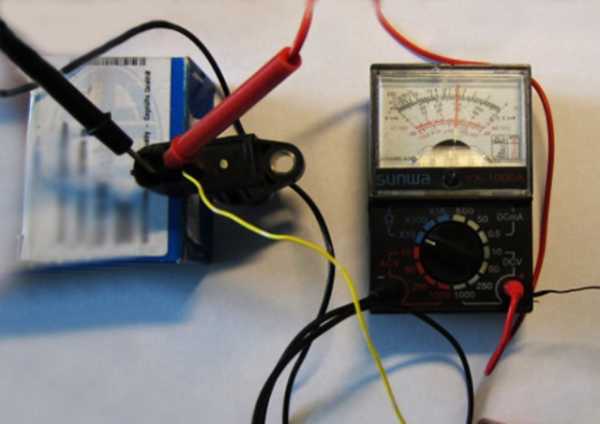

При помощи омметра можно произвести замер показателя сопротивления обмотки устройства синхронизации. Если регулятор вашего автомобиля находится в рабочем состоянии, то показатели омметра должны варьироваться в районе 550 — 750 ом.

Вольтметр для диагностики

Но перед тем, как приступить к диагностике регулятора положения шкива, уточните в мануале к вашей машине точный диапазон показателей для ДПКВ. Производитель указывает этот нюанс наиболее точно и вам нужно будет ориентироваться по нему. Если полученные результаты отличаются от тех, которые указаны в инструкции, то ДПКВ необходимо заменить, поскольку он является неисправным.

Второй способ

Этот метод позволит более точно определить состояние компонента. Чтобы протестировать устройство, вам потребуется:

  • цифровой вольтметр;
  • мегаомметр;
  • устройство для измерения индуктивности;
  • сетевой трансформатор.
Мегаомметр для диагностики прибора

Чтобы показатели были более точными, рекомендуется осуществлять диагностику при температуре воздуха не менее 20 и не более 22 градусов.

Сначала следует замерить показатель индуктивности обмотки регулятора. Для этого используйте измеритель индуктивности. Нормальные показания должны варьироваться в районе 200 — 400 мегагерц.

Используя мегаомметр, следует осуществить диагностику показателя изоляции. Если уровень напряжения составляет около 500 вольт, то показатель изоляции не должны превышать 20 мегаом.

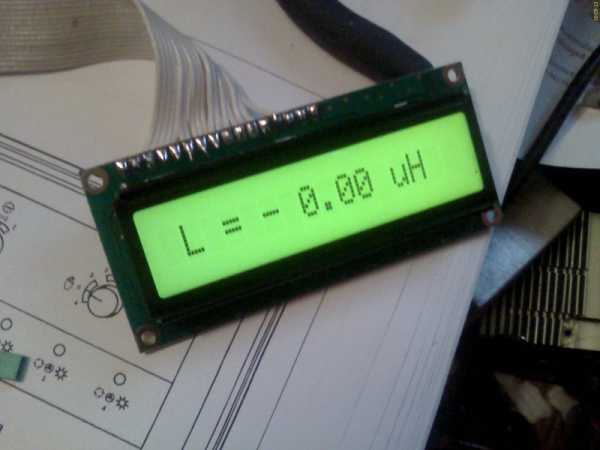

Измеритель индуктивности для диагностики

Сетевой трансформатор потребуется в тех случаях, если в ходе диагностики устройства произойдет случайное намагничивание шкива синхронизации. Проанализировав полученные результаты, вы сможете сделать вывод о работоспособности ДПКВ или его выходе из строя. Как видите, такой способ проверки регулятора положения шкива требует определенных знаний.

Видео от Рамиля Абдуллина «Самостоятельная диагностика ДПКВ»

О том, как своими силами осуществить диагностику регулятора в домашних условиях, вы узнаете из видео.

avtozam.com

Интересная информация о датчике положения коленчатого вала

Добро пожаловать!
Прежде чем начнём, расскажем вам что же входит в список интересной информации, во-первых мы расскажем вам в этой статье о том как данный датчик работает (Очень подробно и доступным языком объясним), а так же расскажем вам из чего состоит этот датчик, что будет при выходе его из строя и как его можно отремонтировать не прибегая к замене.

Принцип работы двигателя (Это нужно знать):

Многие люди даже и не хотят в это вникать когда им объясняешь, да и зачем если человеку это действительно вовсе не нужно, но есть и те люди которые автомобилями увлекаются и по началу бывает очень сложно, много не понятных терминов, не понятно так же о чём идёт речь, но мы вам попытаемся это всё буквально на пальцах объяснить, но если что то всё же не поймёте, тогда задавайте свой вопрос в комментариях и мы вам на него обязательно ответим, но что же преступим!

Во-первых давайте разберём за счёт чего же двигатель у автомобиля работает, многие из вас уже знают что благодаря бензину, но не многие что благодаря воздуху его работа ещё осуществляется, если бы что то отсутствовало (Воздуха к примеру не было бы), то бензиновый двигатель вы бы уже никогда не завели, потому что бензин просто бы не воспламенялся без воздуха.

Кроме этих двух важных вещей есть ещё и третья, а именно зажигание, к системе зажигания относятся высоковольтные провода, а так же свечи зажигания, катушка ещё ну и т.д., самое главное вам нужно знать, что зажигание это по сути искра которая проскакивает в тот момент когда двигатель у автомобиля запитал в себя определённое количество бензина и воздуха, тем самым благодаря зажиганию данная смесь из бензина и воздуха воспламеняется, благодаря данному воспламенению двигатель то и работает у автомобиля.

Принцип работы датчика положения коленвала:

Работа данного датчика состоит из электромагнитных импульсов, то есть он отдаёт показания которые считывает со шкива коленвала (Шкив указан синей стрелкой, датчик красной) контроллеру, или как его ещё называют электронный блок управления двигателем, а блок уже в это время определяет положение коленвала и даёт команду форсункам чтобы они топливо вливали в двигатель, так как поршни подходят в верхнее положение, а так же благодаря этому датчику ещё и искра происходит, опять же всё это делается в тот момент когда поршни в ВМТ (Это Верхнее Мертвое Положение) подходят.

Примечание!
Кой что ещё мы ещё вам не сказали, а именно то как же находиться верхнее положение у поршней, объясняем! Мы уже сказали то что датчик электромагнитный, тем самым он направлен на зубья шкива коленвала (На фото выше это прекрасно видно) но из этих всех зубьев (Всего их 58) не хватает 2, это сделано специально, данное положение и говорит о том когда поршни к верхней точки подошли и тем самым топливо начинает заливать в двигатель и происходит искра которая и воспламеняет всю эту смесь (Смесь воздуха и топлива имеет ввиду) и двигатель у автомобиля работает таким образом, чтобы вы лучше понимали принцип работы, чуть ниже приведена схема которая была сделана при работе двигателя у автомобиля и при работе с датчика положения коленвала при помощи прибора под названием осциллограф были считаны показания которые датчик даёт, как вы видите датчик выдаёт где целые зубья, а где их вообще нет (2 зуба отсутствуют, мы уже говорили ранее о них и они ещё красной стрелкой на фото ниже показаны), благодаря этим кратковременным всплескам контроллер и понимает когда поршни находятся в ВМТ, таким образом двигатель то и работает!

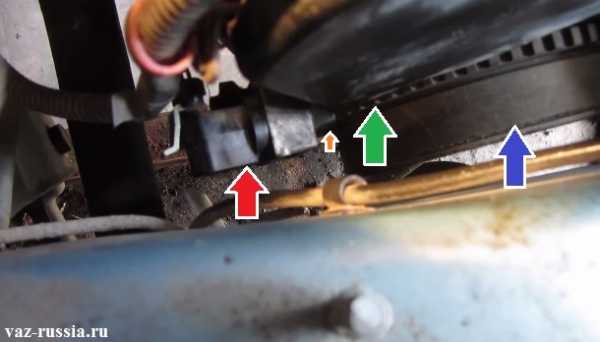

Чтобы вы всё в реальности могли это увидеть, а именно где сам датчик находиться, что за шкив коленвала, то вам в этом фото чуть ниже прекрасно поможет (На фото двигатель используется 2111, который на автомобили десятого семейства устанавливался и на Самары), начнём с поисков данного датчика в вашем автомобиле (Вить у вас совершенно другой двигатель может быть), сперва вам нужно будет найти коленчатый вал он находиться в самом низу двигателя автомобиля, так вот на конец этого вала устанавливается шкив с зубьями (Зубья шкива зелёной стрелкой указаны, по ним кстати и происходит считывание), его то и ищите, кроме этого на шкив так же ремень генератора установлен (Он синей стрелкой указан) ну и соответственно сам датчик смотрит на зубья этого шкива (Датчик указан красной стрелкой, а его кончик направленный на зубья шкива указан оранжевой стрелкой), вот по такому образу вы его и сможете найти беспрепятственно, самое главное на будущее запомните одну вещь, все бензиновые двигатели принципиально между собой не различаются и поэтому если у вас допустим другой автомобиль, то не нужно хвататься за голову и говорить что данный датчик вы никогда не найдёте, ещё раз повторимся, все бензиновые автомобили очень схожи между собой.

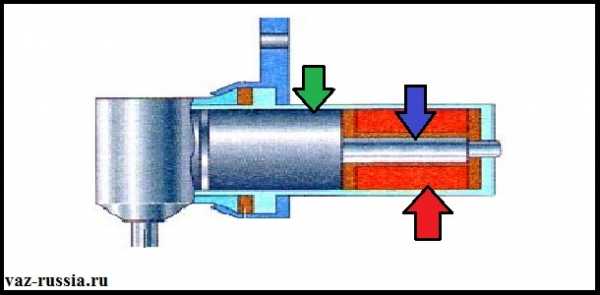

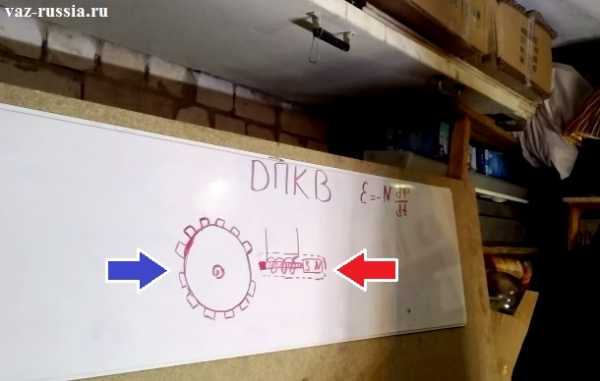

Из чего состоит датчик положения коленвала и что будет если он придёт в негодность:

Состоит он из трёх важный вещей, из магнита который в него во внутрь встроен (Зелёной стрелкой указан) из катушки которую ещё обмоткой называют, кстати если она повредиться из-за сильного скачка напряжения к примеру то датчик сразу же помрёт и автомобиль вы уже не заведёте, так как датчик не будет посылать импульсы на контроллер и в связи с этим контроллер не будет пускать топливо в двигатель и зажигать смесь тоже не будет, потому что он не будет знать когда поршни в ВМТ находятся (Данная катушка кстати красной стрелкой указана), ну и из сердечника датчик ещё состоит (Он синей стрелкой указан), благодаря этому сердечнику кстати и считываются все показания со шкива.

Примечание!
Помните чуть ранее мы вам сказали что датчик можно починить? Так вот мы имели ввиду то что его почистить можно, он располагается в нижней части автомобиля и поэтому грязь из под впереди едущих машин на него (Хоть и немного) но всё же попадает, и если загрязниться магнитопроводящий сердечник то датчик уже не будет правильно считывать показания, для примера ниже на фото показан испачканный весь датчик, к сожалению ракурс не позволяет увидеть сердечник а только корпус можно увидеть, но сердечник на данном датчике тоже очень сильно загрязнён!

Ещё пару слов про неисправности которые с автомобилем будут происходить при выходе этого датчика из строя, хотя про выход можно толком то и не говорить, потому что если он совсем перестанет работать то двигатель просто у вас уже не заведётся и «check engine» ещё загорится, но если сердечник к примеру у датчика сильно загрязниться, то автомобиль начнёт ощутимо хуже ехать, а так же холостой ход будет у него плавать, плохо заводиться двигатель будет и детонация ещё начнёт проявляться. (Если вы не знаете что такое детонация и как её понять когда она в двигателе случается, тогда изучите статью: «Что такое детонация в двигателе автомобиля»)

Примечание!
Последний совет, когда новый датчик будете себе приобретать, обязательно да и вообще на будущее запомните, всегда маркировку на всех датчиках смотрите и с точно такой же новый покупайте, вить датчик положения коленвала имеет разную длину и если вы возьмёте слишком длинный, то он просто у вас в зубья шкива коленвала упрётся и при заводке двигателя деформируется или встанет так близко, что неверные показания начнёт передавать, поэтому при покупке нового датчика учитывайте это!

Дополнительный видео-ролик:
Наглядно принцип работы данного датчика, смотрите в ролике расположенный который чуть ниже, там всё посредством схем показано.

vaz-russia.com

ДПКВ

В данной статье мы рассмотрим еще один тип датчиков, относящихся к датчикам индукционного типа. Главным представителем данного типа датчика служитдатчик положения коленчатого вала (ДПКВ).

Давайте рассмотрим, какие функции выполняет данный датчик в двигателе автомобиля.

Функциональные задачи датчика:

  • — определение количества впрыскиваемого топлива
  • — определение времени включения клапана адсорбера при работе системы улавливания паров бензина
  • — определение момента зажигания (для бензиновых двигателей)
  • — определение момента впрыска топлива
  • — определение угла поворота распределительного вала, при работе системы изменения фаз газораспределения

Из перечисленных функций понятно, что данный датчик является одним из главных задающих измерительных приборов в двигателе и запуск двигателя с неисправным датчиком будет попросту невозможен.

Давайте рассмотрим принцип работы данного датчика положения коленчатого вала.

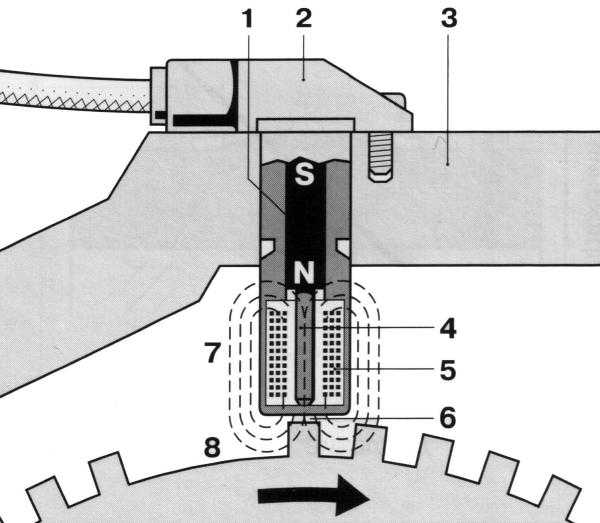

На рисунке схематично изображены основные элементы данного датчика.

  • 1. Постоянный магнит
  • 2. Корпус датчика положения коленчатого вала
  • 3. Картер двигателя автомобиля, куда устанавливается данный датчик
  • 4. Магнитомягкий сердечник датчика
  • 5. Обмотка датчика
  • 6. Воздушный зазор между задающим диском и корпусом датчика, который составляет 1 мм.
  • 7. Магнитное поле, создающееся при движении задающего диска
  • 8. Задающий диск, с помощью которого происходит создание ЭДС на датчике и ведется отсчет положения коленчатого вала.

На большинстве бензиновых автомобилей устанавливается задающий диск с количеством в 58 зубьев, а так же пропуском в два зуба для начала отсчета (как правило, это момент нахождения поршня первого цилиндра в верхней мертвой точке).

На отдельных автомобилях с дизельным двигателем для облегчения запуска двигателя из-за более быстрого определения положения коленвала, устанавливается задающий диск с двумя пропусками зубьев на задающем диске расположенными через 180°.

Таким образом, принцип работы заключается в том, что при вращении задающего диска изменяется магнитный поток, сформированный постоянным магнитом, на обмотке датчика формируется электрический импульс, который в последующем и обрабатывается ЭБУ автомобиля.

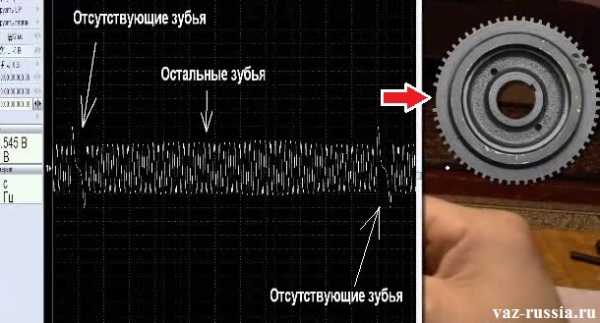

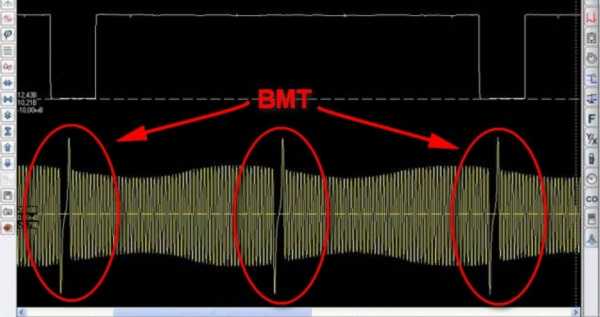

Сигнал датчика положения коленчатого вала снятый мотортестером выглядит следующим образом

Разрыв между импульсами и есть не что иное, как пропуск зубьев на задающем диске.

Диагностика датчика положения коленчатого вала возможна, как при помощи сканера, так и при помощи мотортестера, но в случае диагностике сканером, Вы сможете сделать вывод лишь работает или не работает ДПКВ по отображению количества оборотов двигателя при попытке запуска двигателя, если обороты не отображаются, то одной из причин может служить неисправность ДПКВ.

В случае выполнения диагностики данного датчика с помощью мотортестера, Вы сможете определить не только, работает или не работает датчик, но и корректность его работы. Примером может служить определение такой неисправности, как искривленность задающего диска, его намагниченность и прочее.

Плюсами использования ДПКВ является отсутствие каких-либо движущихся элементов и простота конструкции, в свою очередь из минусов можно отметить необходимость большой частоты вращения задающего диска для создания ЭДС на обмотке датчика.

Типичным признаком неисправности датчика положения распредвала является отсутствие оборотов на сканере при попытке завести двигатель, а признаком короткозамкнутых витков в обмотке датчика может служить то, что Ваш автомобиль перестанет заводится, со стартера при этом отлично будет заводится с «толкача» причиной выступает уменьшенное количество витков в обмотке и как следствие необходимость большего числа вращение задающего диска, которое не может развить стартер.

Обратите внимание, что некоторые модели датчика могут быть основаны на эффекте Холла, проверку датчиков данного типа мы рассмотрим в следующей статье.

Надеемся данная статья поможет Вам при ремонте и диагностике автомобилей с неисправным датчиком положения коленчатого вала.

xn--327-qdd4ag.xn--p1ai

Датчик положения коленчатого вала (индукционный) Crankshaft Position Sensor



Датчик положения коленчатого вала

служит для определения положения и частоты вращения коленчатого вала, что необходимо для синхронизации системы зажигания и впрыска топлива.



Датчик коленвала расположен напротив специального синхродиска, укреплённого на коленчатом валу. Синхродиск имеет 60 зубьев, 2 из которых отсутствуют. Начало 20-го (после выреза) зуба синхродиска совпадает с верхней мертвой точкой первого или четвертого цилиндров. Зазор между торцом датчика коленвала  и зубьями диска составляет 0,8…1,0 mm. Сопротивление обмотки датчика составляет ~900 Ω. Датчик коленвала представляет собой обмотку из медного провода, внутри которой расположен намагниченный сердечник. Датчик коленвала генерирует синхроимпульсы напряжения синхронно прохождению зубьев синхродиска мимо торца датчика коленвала. Форма осциллограммы напряжения выходного сигнала датчика положения коленчатого вала близка к синусоиде. Амплитуда напряжения и частота следования синхроимпульсов пропорциональны частоте вращения двигателя. При работе двигателя на оборотах холостого хода, амплитуда напряжения синхроимпульсов должна быть не менее ±6 V. В режиме прокрутки двигателя стартером, амплитуда напряжения синхроимпульсов должна быть не менее ±0,5 V. В момент прохождения сектора синхродиска с вырезом мимо датчика, осциллограмма имеет следующий вид.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала индукционного типа при 1250 RPM.

При повышении частоты вращения двигателя, частота следования синхроимпульсов также увеличивается.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала индукционного типа при 2230 RPM.

При максимальной частоте вращения двигателя, амплитуда напряжения импульсов может превышать ±200 V.

Проверка выходного сигнала датчика положения коленвала.

Для просмотра осциллограммы напряжения выходного сигнала датчика положения коленчатого вала, разъём осциллографического щупа должен быть подключен к аналоговому входу № 5 USB Autoscope II, чёрный зажим типа «крокодил» осциллографического щупа должен быть подсоединён к «массе» двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика (клемма A разъёма датчика).

Схема подключения к датчику положения коленчатого вала индукционного типа.

  1.  – точка подключения чёрного зажима типа «крокодил» осциллографического щупа;
  2.  – точка подключения пробника осциллографического щупа.



В окне программы «USB Осциллограф», необходимо выбрать подходящий режим отображения, в данном случае «Управление => Загрузить настройки пользователя => Inductive_Crankshaft». После подсоединения осциллографического щупа и выбора режима отображения осциллограмм «Inductive_Crankshaft» необходимо запустить двигатель диагностируемого автомобиля, а в случае, если запуск двигателя невозможен, прокрутить двигатель стартером. В случае необходимости, осциллограмму можно записать. Для записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись». Для остановки записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись». После завершения записи, записанную осциллограмму можно детально изучить.

Типовые неисправности датчика положения коленвала.

Если сигнал от датчика положения коленчатого вала поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, это может привести к подёргиваниям двигателя, провалам, затруднённому пуску двигателя… Нарушения параметров выходного сигнала датчика положения коленчатого вала могут быть вызваны неисправностью как самого датчика, так и неисправностью задающего синхродиска.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с намагниченным синхродиском.

В случае, если синхродиск в процессе эксплуатации автомобиля намагничивается, пуск двигателя становится затруднителен, появляются перебои в работе двигателя при работе на высоких оборотах. Намагниченность синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется в различии формы положительной и отрицательной полу волн синхроимпульсов.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с задающим синхродиском, имеющим значительные торцевые биения.

В случае повреждения демпфера синхродиска или его крепления, возникают торцевые биения зубчатого диска. Такая неполадка приводит к затруднительному пуску двигателя либо к невозможности запустить двигатель. Если же двигатель всё же запускается, то может работать неустойчиво и только при невысокой частоте вращения коленчатого вала. Биения синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется как цикличное увеличение и уменьшение амплитуды напряжения синхроимпульсов.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала при пере коммутации выводов A и B в разъёме кабеля, идущего к датчику.

В случае перестановки местами выводов A и B в разъёме подключенного к датчику коленвала кабеля вследствие неквалифицированного проведения ремонтных работ, осциллограмма напряжения выходного сигнала датчика инвертируется. Такая неполадка приводит к тому, что двигатель глохнет сразу после пуска. В этом случае, осциллограмма отличается только в момент прохождения сектора синхродиска с вырезом мимо датчика. При правильном подключении электропроводки к датчику коленвала , полярность последней полу волны синхроимпульса перед пропуском двух зубьев отрицательна, а полярность первой полу волны синхроимпульса после пропуска двух зубьев положительна. В случае, если сигнал от датчика положения коленчатого вала отсутствует или очень мал по амплитуде, блок управления двигателем не обеспечивает подачу топлива и искрообразование, из-за чего запуск двигателя становится невозможным. Сигнал от датчика положения коленчатого вала может не поступать к блоку управления двигателем по одной или нескольким причинам: обрыв обмотки датчика коленвала  или повреждение электрического разъёма датчика; обрыв / замыкание кабеля идущего к датчику; большой зазор между торцом датчика и зубьями диска; зубчатый диск отсутствует либо разрушен резиновый демпфер диска.

auto-master.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
