Датчик кислородный за что отвечает: Лямбда зонд, где находится, для чего нужен, за что отвечает датчик кислорода

Содержание

Лямбда-зонд (датчик кислорода). Устройство лямбда-зонда

  • Замена лямбда-зонда
  • Установка лямбда зонда

Строгие экологические нормы (которые, к тому же, постоянно ужесточаются) требуют постоянного контроля токсичности выхлопа автомобиля. За параметрами следит блок управления двигателем, регулируя степень обогащения топливной смеси. Для правильной работы этого компьютера требуются специальные датчики.

Система, в которой установлены кислородные датчики, функционирует следующим образом:

  1. В начале выхлопной трубы находится катализатор, снижающий токсичность отработанных газов.
  2. Перед катализатором размещен датчик кислорода (лямбда зонд), который анализирует неочищенный состав выхлопа. Этот элемент помогает формировать правильную смесь. Если для поддержания требуемой мощности двигателя расход топлива слишком большой, компьютер дает команду на снижение количества бензина.
  3. После каталитического нейтрализатора находится второй датчик О2. Он отвечает в основном за оценку токсичности выхлопа. Его показания также меняют настройки обогащения топливной смеси.

Становится понятно, что датчик лямбда зонда влияет не только на экологию, а также на мощность автомобиля и расход топлива.

Важно! Речь идет о системе с двумя лямбдами. Автомобили, в которых установлен один кислородный датчик, встречаются сейчас относительно редко. Следует знать, что пара лямбд (до и после катализатора) устанавливается на выходе из каждого выпускного коллектора. Если у вас двигатель V6, V8 или V10, с двумя коллекторами – количество датчиков удваивается.

Ресурс лямбды составляет 50-100 тысяч километров, в зависимости от условий эксплуатации, особенности самого датчика и ряда других факторов. Это достаточно дорогой расходник, его замена ощутима для кошелька.

Как работает датчик концентрации кислорода

Принцип действия рассматриваемого элемента основан на изменении электрического потенциала между электродами, при различном содержании кислорода в анализируемом воздухе.

Один электрод – внешний, выполнен с применением платины (это оправдывает высокую стоимость). Второй – внутренний, из циркония. Эти металлы при прохождении атомов кислорода, формируют некоторый потенциал, увеличивающийся при повышении концентрации О2.

Для нормальной работы датчика требуется температура от 300 до 1000 °C. Пока двигатель не прогрелся, система не функционирует должным образом. Мощность силовой установки избыточна, токсичность выхлопа – высокая. Для моментальной готовности лямбды, внутренний электрод нагревается. К нагревателю подводятся дополнительные провода питания.

Универсальный кислородный датчик может иметь различную конструкцию – широкополосный, двухточечный, коаксиальный. Принцип анализа концентрации О2 один и тот же.

Неисправность лямбда зонда приводит к серьезным проблемам в работе двигателя. Поэтому не стоит игнорировать поломку. И тем более, нельзя самостоятельно пытаться отремонтировать датчики. Даже если Вы знаете, где находится лямбда зонд, его легко повредить при демонтаже. В условиях высоких температур резьба намертво прикипает. А использовать стандартный накидной ключ невозможно, по причине длинных проводов, выходящих из датчика.

Обратившись в сервис «Ваш глушитель», Вы получите грамотную диагностику и профессиональный ремонт без повреждения хрупких лямбда зондов. Наши мастера знают все неисправности датчика кислорода, и смогут устранить поломку с минимальными финансовыми затратами. Не обязательно сразу менять деталь, некоторые дефекты подлежат ремонту. Специалисты нашего сервиса по ремонту выхлопных систем помогут Вам сэкономить на ремонте.

Как работают датчики: датчик кислорода

Датчик кислорода, также называемый датчиком O2, выполняет функцию, указанную в его названии, а именно измеряет количество кислорода в отработавших газах. И хотя это может показаться несложной задачей, датчик O2 является одним из наиболее важных датчиков транспортного средства, который отвечает за соблюдение баланса между топливом и воздухом и сведение к минимуму объема вредных выбросов. Поэтому вам полезно будет узнать, для чего он предназначен, почему он выходит из строя, и, что важно, как его заменить в случае поломки.


Как работает датчик O2?

В большинстве автомобилей установлено по крайней мере два кислородных датчика, расположенных в выхлопной системе. Один из них обязательно устанавливается перед каталитическим нейтрализатором, а один или несколько — после каталитического нейтрализатора. Кислородный датчик, установленный перед каталитическим нейтрализатором, регулирует подачу топлива, а датчик, расположенный после него, измеряет эффективность работы каталитического нейтрализатора.

Датчики O2 обычно можно отнести к категории узкодиапазонных или широкодиапазонных.  Чувствительный элемент находится внутри датчика, заключенного в стальной корпус. Молекулы кислорода из выхлопных газов проходят через крошечные прорези или отверстия в стальной оболочке датчика, чтобы достичь чувствительного элемента, или ячейки Нернста. С другой стороны ячейки Нернста кислород из воздуха вне выхлопной системы перемещается вниз по датчику O2 и контактирует с ним. Разница в количестве кислорода между наружным воздухом выхлопными газми вызывает поток ионов кислорода и создает напряжение.

Если смесь выхлопных газов слишком богата и в выхлопе слишком мало кислорода, в электронный блок управления (ЭБУ) двигателя подается сигнал на уменьшение количества топлива, поступающего в цилиндр. Если смесь выхлопных газов слишком бедна, то посылается сигнал на увеличение количества топлива, подающегося в двигатель. Если топлива слишком много, в выхлопных газах присутствуют углеводороды и угарный газ. Если топлива слишком мало — загрязняющие атмосферу оксиды азота. Сигнал датчика помогает поддерживать оптимальный состав смеси.

Широкодиапазонные датчики O2 имеют дополнительную насосную ячейку O2 для регулирования количества кислорода, подающегося к чувствительному элементу.  Это позволяет производить измерения в гораздо более широком диапазоне соотношения компонентов топливной смеси.


Почему возникают неисправности датчиков кислорода?

Поскольку датчик кислорода находится в потоке выхлопных газов, он может загрязниться. Обычно причиной загрязнения является чрезмерно богатая топливная смесь или выброс масла в более старых двигателях, а также просачивание в камеру сгорания охлаждающей жидкости через прокладки. Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, может со временем изнашиваться. Все это может повлиять на характеристики отклика кислородного датчика, что способно привести к увеличению времени отклика или изменению кривой напряжения датчика, а в долгосрочной перспективе — к снижению эффективности датчика.


Каковы признаки неисправности датчика кислорода?

При поломке датчика кислорода компьютер больше не может определять соотношение топливно-воздушной смеси, поэтому он вынужден «гадать». В связи с этим существует несколько контрольных признаков, на которые стоит обратить внимание:

  • Индикатор проверки двигателя: хотя он может загореться по многим причинам, обычно это связано с выхлопными газами.
  • Большой расход топлива: неисправный кислородный датчик нарушит правильное смешивание воздуха и топлива, что приведет к увеличению расхода топлива.
  • Неровная работа двигателя на холостом ходу или пропуски зажигания: поскольку выходной сигнал датчика кислорода помогает контролировать синхронизацию двигателя, интервалы сгорания и топливно-воздушную смесь, неисправность датчика может стать причиной неровной работы двигателя.
  • Вялый разгон.


Устранение неисправностей датчика O2


Чтобы определить причину неправильной работы датчика O2, выполните следующие действия:

  • Считайте коды неисправностей с помощью диагностического прибора. Обратите внимание, что при обнаружении проблем с датчиками O2 прибор часто выдает несколько кодов неисправностей.
  • Лямбда-зонды имеют внутренний нагреватель, поэтому следует проверить сопротивление нагревателя — оно обычно бывает довольно низким.
  • Проверьте подачу питания на нагреватель — зачастую это провода одного цвета.
  • Проверьте электрический разъем на наличие повреждений или грязи.
  • Проверьте выпускной коллектор и топливные форсунки на наличие утечек, а также состояние элементов системы — это может повлиять на правильность работы датчика.
  • Проверьте правильность показаний датчика O2, выполнив замер концентрации кислорода с помощью четырех- или пятикомпонентного газоанализатора.
  • Используйте осциллограф для проверки сигнала на холостом ходу и при 2500 об/мин.
  • Если доступ к проводке датчика затруднен, используйте данные в реальном времени, чтобы проверить наличие сигнала.
  • Проверьте состояние защитной трубки чувствительного элемента датчика на наличие признаков повреждения и загрязнения.


Коды распространенных неисправностей


Ниже приведены коды самых распространенных неисправностей и причины их возникновения:

  • P0135: датчик кислорода перед каталитическим нейтрализатором 1, отопительный контур / разомкнут
  • P0175: богатая топливная смесь (ряд 2)
  • P0713: неправильно сбалансирован состав смеси (ряд 2)
  • P0171: бедная топливная смесь (ряд 1)
  • P0162: неисправность цепи датчика O2 (ряд 2, датчик 3)

Как произвести замену датчика кислорода


Советы по замене кислородных датчиков
  • Прежде чем заменить датчик, вам необходимо выявить причину неисправности.  Подключите диагностический прибор, например Delphi DS, выберите нужный автомобиль и считайте код(-ы) неисправности(-ей).   Подтвердите код неисправности, выбрав действительные данные и сравнив значение с датчика, в котором вы предполагаете неисправность, со значением заведомо рабочего датчика. При необходимости обратитесь к данным производителя автомобиля, чтобы найти правильное значение для сравнения.Чтобы убедиться в том, что проблема обусловлена неисправным датчиком, а не проводкой, могут потребоваться другие инструменты или оборудование.
  • Поскольку во многих автомобилях новых моделей имеется несколько датчиков кислорода, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить исправный.  Производители транспортных средств несколько по-разному обозначают положение датчиков «ряд 1» и «ряд 2», «перед/зад» и «до/после», поэтому следует убедиться в том, что вы нашли нужный (неисправный) датчик. Лучший способ сделать это — с помощью диагностического инструмента посмотреть данные в реальном времени.
  • После этого отсоедините провод от датчика.
  • С помощью гаечного ключа или специального торцевого ключа для датчиков кислорода выкрутите датчик из его посадочного места.  Затем утилизируйте старый датчик и замените его новым.
  • В большинстве случаев резьбовое соединение датчика имеет специальное токопроводящее покрытие от прикипания, поэтому достаточно просто установить новый датчик на место старого.
  • Чтобы предотвратить схватывание датчика в резьбе, все датчики Delphi поставляются с высокотемпературным противозадирным составом, который либо наносится на заводе-изготовителе, либо прилагается в комплекте.  При необходимости нанесите состав на новый датчик перед установкой. Не наносите чрезмерное количество противозадирного средства на резьбу, так как это может привести к загрязнению чувствительного элемента.
  • Затяните датчик рекомендованным моментом.
  • После установки датчика подключите электронный разъем.
  • Теперь снова подключите диагностический прибор и удалите все сопутствующие коды неисправностей.
  • Наконец, включите зажигание и убедитесь, что индикатор проверки двигателя погас, а затем проведите ходовые испытания.

функции, неисправности и их устранение, видео

Далеко не всем современным автолюбителям известно, что лямбда-зонд выполняет одну из основных функций в работе ДВС и выхлопной системы. Без него фактически невозможна нормальная работа мотора. Предлагаем вам узнать, что это такое, зачем нужен, где находится и за что отвечает первый или верхний лямбда-зонд, почему он выходит из строя и как его почистить.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое лямбда-зонд?

Какой лучше, для чего нужен верхний лямбда-зонд и где находится? Для начала стоит разобраться в том, что же это такое. Подробнее о назначении и принципе работе будет сказано ниже.

Назначение

Место монтажа лямбда-зондов

Лямбда-зонд представляет собой кислородный датчик — это такое устройство сопротивления, которое находится в выпускном коллекторе. Благодаря информации, которую отправляет лямбда-зонд, блок управления двигателем может поддерживать определенный состав горючей смеси. Кислородный датчик посылает электрический приборам сигнал, если в камеру поступает слишком богатая или бедная топливно-воздушная смесь. В результате информации, которую отправил лямбда-зонд, бортовой компьютер авто корректируется подачу горючей смеси.

По теоретическим данным, которые часто бывают далеки от практических, для сгорания одного килограмма горючей смеси необходимо около пятнадцати килограмм кислорода. Соответственно, если кислородный датчик работает не корректно, то это напрямую повлияет на то, как будет работать мотор в целом. Кроме того, это может отразиться на расходе топлива.

Что такое универсальный лямбда-зонд и для чего он нужен — понятно, но как же он выглядит? Ведь далеко не каждый автолюбитель понимает, что с виду представляет собой это устройство. Тем более, если вы планируете произвести самостоятельную диагностику устройства,то необходимо разобраться в принципе его работы. С этой информацией вы ознакомитесь ниже.

Устройство и принцип работы

Устройство кислородного датчика

Итак, для чего нужен лямбда-зонд в автомобиле и какой его принцип работы? Перед тем, как ответить на эти вопросы, лучше будет разобраться в устройстве элемента.

Универсальный кислородный датчик состоит из следующих компонентов:

  1. Непосредственно сам корпус. Универсальный лямбда-зонд сопротивления имеет металлический корпус, оснащенный нарезной резьбой для правильного монтажа.
  2. Керамический изолятор.
  3. Уплотнительное кольцо.
  4. Керамический наконечник.
  5. Провода, а также манжеты для их правильного уплотнения.
  6. Для того, чтобы обеспечить вентиляцию устройства, применяется специальный корпус, оснащенный дополнительным отверстием.
  7. Контакт, по которому проходит ток.
  8. Дополнительный щиток, именующийся защитным, поскольку оснащен специальным отверстием, необходимым для выпуска выхлопных газов.
  9. Также универсальный датчик оснащается спиралью, установленной в отдельном резервуаре (автор видео — Витя Крякушкин).

Следует отметить, что отличительной особенностью, которой характеризуется первый или второй лямбда-зонд в автомобиле, является то, что для изготовления используются термостойкая основа. Применение таких материалов необходимо потому, что само устройство всегда работает при высоких температурах. На сегодняшний день в современных автомобилях используются один из четырех типов датчиков, их различие зависит от числа подводящих к устройству проводов — от одно- до четырехпроводного.

Что касается принципа работы, то диагностический датчик концентрации кислорода представляет собой элемент обратной связи. Это устройство позволяет системе правильно рассчитать необходимую дозировку топлива для определенного количества подаваемого воздуха. Оптимальный расчет горючей смеси актуален не только с экологической, но и экономической точки зрения. Поскольку сегодня требования к экологической безопасности при производстве транспортных средств очень велики, то новые машины комплектуются обычно только катализаторами. Также двигатели автомобилей оснащаются двумя датчиками кислорода.

Благодаря использованию катализатора и двух лямбд, экологический вред при функционировании транспортного средства будет минимальный, то есть машина будет наносить минимальный вред окружающей среде. Однако при появлении неисправности в одном из элементов системы автомобилист может столкнуться с серьезными проблемами, которые ударят по его бюджету, поскольку такая поломка будет дорого стоить.

Причины и симптомы поломок

Вышедший из строя лямбда-зонд

Если универсальный диагностический датчик концентрации кислорода выходит из строя, то причины могут быть следующие:

  1. Произошел разрыв проводки в месте подключения.
  2. Произошло замыкание цепи.
  3. В результате использования некачественного топлива, обогащенного различными октаноповышающими присадками, произошло загрязнение устройства.
  4. Если система зажигания работает некорректно, то датчик может сломаться из-за термических перегрузок.
  5. Регулярная эксплуатация транспортного средства по сельской местности или бездорожью может привести к появлению механических повреждений в работе устройства.
  6. Кроме того, способствовать выходу из строя датчика может неудовлетворительное состояние маслосъемных колец.
  7. Если в цилиндры и впускные трубопроводы попадает охлаждающая жидкость, лямбда-зонд также скоро выйдет из строя.
  8. Постоянно обогащенная горючая смесь также приведет к поломке элемента.

Если содержание монооксида углерода повышается до 3-7% вместо положенных 0.1-0.3%, то это может свидетельствовать о выходе из строя зонда. Чтобы избавиться от проблемы, необходимо будет только менять элемент, поскольку запаса хода может быть не достаточно. Если транспортное средство оснащено двумя зондами, то при поломке второго устройства наладить оптимальную работу мотора будет невозможно (автор видео — Александр Сабегатулин).

Что касается основных симптомов, по которым можно будет узнать о поломке регулятора:

  • во время движения на автомобиле начинают проявляться рывки;
  • вполне ощутимый увеличенный расход бензина;
  • катализатор начинает работать некорректно;
  • обороты двигателя начинают плавать;
  • в выхлопных газах начинает увеличиваться концентрация токсинов.

Как почистить?

Диагностика

Перед тем, как отключить и почистить универсальное устройство, следует правильно произвести диагностику, иначе чистка может быть нецелесообразной. Чтобы наиболее эффективным образом произвести проверку остаточного кислорода, датчик должен быть разогрет минимум до трехсот градусов. В этом случает циркониевый электролит сможет быть проводимым, а благодаря разнице кислорода и атмосферного кислорода на устройстве появляется выходное напряжение. Соответственно, напряжение можно будет проверить только при включенном и прогретом моторе. При несоответствии уровня напряжения следует осуществить замену устройства.

Измерение напряжения производится с помощью осциллографа, так как благодаря этому прибору можно получить наиболее точный результат. После замера напряжения необходимо проверить уровень сопротивления нагревателя устройства, при этом штекер необходимо заранее отключить. Уровень сопротивления должен составлять от 2 до 14 Ом, в этом случае все зависит от производителя.

Перед тем, как поставить диагноз, также следует измерить уровень напряжения, которое подводит к нагревателю лямбда-зонда. Напряжение должно быть не меньше 10.5 вольт, при этом зажигание должно быть включено, а разъем датчика — подключен. В том случае, если напряжение будет более низким, следует также проверить места соединения разъемов, проводов, а также само напряжение АКБ.

Очистка

Определенных технологий по ремонту таких устройств нет, поскольку при выходе из строя регулятор нужно менять на новый. Но перед тем, как поменять универсальный датчик, можно попробовать его почистить. Разумеется, отключение разъемов и чистка будут актуальны только в том случае, если под защитным колпачком лямбда-зонда образовались отложения. Как показывается практика, если отключить разъем и произвести чистку датчика, то в большинстве случаев это помогает избавиться от проблемы (автор видео — Авто новости).

Чистка чувствительного элемента производится с применением ортофосфорной кислоты. Если вы поместите этот элемент в кислоту на 10-20 минут, то это позволит уничтожить все отложения, при этом не воздействуя негативным образом на электроды. Наиболее эффективным вариантом будет отсоединение разъема и чистка элемента после демонтажа защитного колпака, перед этим колпачок нужно снять на токарном станке. Для снятия регулятора можно использовать съемник кислородного датчика, а после очистки его также можно будет промыть.

Когда устройство промыто, его необходимо обработать водой и высушить. В том случае, если прочистка не помогла, то датчик придется менять. При замене важно проследить, чтобы разъемы на регуляторах были идентичные. Если же вы не обращаете внимания на показания, которые предоставляет датчик, ведь устройство может работать некорректно, то можно использовать обманку. Обманка предназначена для монтажа вместо катализатора, благодаря которой можно будет избежать появления ошибок.

Обманка может быть выполнена из бронзы, но размер обманки должен соответствовать размерам катализатора. В обманке необходимо высверлить небольшое отверстие — через него выхлопные газы будут попадать в обманку. В результате концентрация вредных элементов в газах будет снижена, однако при этом блок управления не будет тревожить водителя новыми ошибками, принимая соответствующий сигнал за нормальную работу катализатора.

Видео «Правильная очистка лямбда-зонда»

О том, как правильно произвести прочистку датчика в домашних условиях, узнайте из видео ниже (автор видео — Своими руками).

 Загрузка …

Для чего нужен лямбда-зонд и как его отремонтировать?

В любой современной машине имеется лямбда-зонд и многие водители не придают ему (и выходу его из строя) значения, а зря. И дело даже не в чистоте воздуха, который от роста количества автомобилей не становится чище, а в том, что без лябда-зонда, двигатель автомобиля уже не работает как надо, и уже не экономичен. Поэтому очень важно при выходе из строя лямбда-зонда, уметь восстановить его как можно раньше. Как это сделать самому, мы и разберёмся в этой статье.

Нормы токсичности выхлопа автомобилей с каждым годом стремительно ужесточаются (особенно в европейских странах), и конструкторы постоянно под это подстраивают двигатели современных автомобилей (под экономичность и чистый выхлоп). От этого теряется часть мощности и усложняется двигатель. А делать выхлоп максимально чистым, каталитический нейтрализатор может только при соблюдении ряда условий. И одно из них — это соотношение топливной смеси, когда на каждую часть бензина приходится 14,7 части воздуха (на карбюраторных машинах немного другое соотношение).

У хорошо настроенного исправного двигателя впрыскового автомобиля, расход бензина зависит в основном от длительности импульсов форсунок. Эту длительность (время в открытом состоянии) задаёт электронный блок управления двигателем, так называемая «эфишка», название у ремонтников появилось от заглавных букв блока — EFI. Когда двигатель впрысковой машины запущен и работает, блок управления считывает необходимую информацию с датчиков, затем обрабатывает её, и исходя из этих показателей открывает форсунки. Но определить точное количество впрыснутого топлива не просто — инжекторы засоряются, может поменяться давление топлива в магистрали или плотность воздуха и много чего ещё. Поэтому для очень точной работы системы и чёткой работы мотора, электронному мозгу (блоку управления) нужна обратная связь. То есть просто необходимо знать, как прошло сгорание топлива в цилиндрах мотора. Вот за эту важную информацию и отвечает лямбда-зонд или как его ещё называют — датчик кислорода.

И если сигнал на нём слабый, то в выхлопных газах машины переизбыток кислорода, это значит, что топливо-воздушная смесь бедная. От этого блок управления моментально увеличит время открытия форсунок и этим естественно обогатит смесь до нужного соотношения. Ну и наоборот, при чрезмерно богатой топливо-воздушной смеси, время открытия форсунок снизится. Так работает исправная система впрыска современных машин, то есть состав топливо-воздушной смеси в работающем моторе корректируется каждую долю секунды.

Более того, на многих современных автомобилях и мотоциклах, на заводе устанавливают несколько лямбда-датчиков (в выпускном коллекторе каждого цилиндра). В этом случае, электронный мозг системы впрыска не просто изменяет длительность открытия всех форсунок, но и контролирует состав горючей смеси в каждом цилиндре отдельно. К тому же блок управления следит за состоянием каталитического нейтрализатора или катализаторов, так как их тоже бывает несколько. Таким образом, на многих современных автомобилях, может быть установлено более десятка лямбда-зондов (чем больше цилиндров в моторе, тем лямбда-датчиков больше). И выходят из строя они примерно одновременно. Но переживать по этому поводу небогатому автовладельцу не стоит, так как на большинстве рядовых и не новых иномарок, которыми пользуется у нас в стране рядовой водитель, лямбда-зонд всего один.

Из-за чего может выйти из строя лямбда-зонд, стоимостью в 200 -300 долларов, за считаные километры. Это и изношенные поршневые кольца (а тем более поршневая группа), изношенные сальники клапанов и их направляющие, этилированный или некачественный бензин, а так же всевозможные непроверенные составы из бутылочек с яркими этикетками, которые водители-чайники так любят заливать в бензобак своей машины. От этих неблагоприятных факторов, уровень сигнала с лямбда-зонда снижается с каждым пройденным километром, а электронный блок решает, что смесь обедняется и соответственно обогащает её (как мы уже знаем, увеличивая длительность импульса открытия форсунок). От этого расход топлива стремительно растёт, а катализатор постепенно забивается.

Многие Кулибины (в кавычках) с толкнувшись с острой проблемой неуёмного аппетита двигателя, догадываются, что виноват датчик кислорода, ну и поступают весьма просто (зачем им думать) : сдёргивают с датчика провод. И теперь сигнала с датчика естественно нет вообще!!! Электронный блок управления «видит», что датчик якобы вышел из строя, зажигает лампочку на панели приборов (Check — но не на всех моделях) и подключает обходную программу. Отмечу особо (особенно для Кулибиных), что основная функция (задача) этой программы, несмотря ни на что, даже на большой расход топлива, помочь автомобилю добраться до ремонтного сервиса. При попытке сымитировать сигнал от датчика, электронный мозг обнаружит, что сигнал с датчика не меняется со временем, и тоже решит, что он вышел из строя, и естественно включит обходную программу. Произойдёт то же самое, как и с обрывом проводов. Теперь держите бумажник всегда наготове, так как вам потребуется для каждой поездки довольно много бензина.

Любой водитель в такой ситуации, задастся вполне естественным вопросом: что же делать, если расход бензина резко повысился? Для начала, если у вас нет своего газоанализатора, съездить в автосервис и замерить уровень СО (во всех режимах работы мотора). И если уровень укладывается в нормы именно вашей машины, а не ГОСТа (для впрысковых машин технические требования ГОСТа по СО не очень то подходят), то мотор вашего автомобиля в перерасходе топлива невиновен. Ищите другие причины, например расход топлива может повысится, если заклинены тормозные колодки, или вы просто ездите на недостаточно накачанных шинах. Многие водители довольно резко стартуют с каждого светофора, а потом удивляются, почему их автомобиль так прожорлив.

Но часто, поездка за замером СО не нужна, так как и так видно всё, как говорится невооружённым глазом. Например если холодный двигатель неустойчиво работает на холостом ходу, постоянно пытаясь заглохнуть, свечи чёрного цвета, но прогревшись мотор начинает работать нормально, то виноват в большинстве случаев наш пресловутый лямбда-зонд. Прогреваясь, он начинает работать нормально. Реже, но всё же могут быть и другие причины описанной неисправности двигателя. И убедиться в чём дело (в датчике или в чем то другом) можно только проверив сам лямбда-зонд. А для этого необходимы специальные приборы, так как сигнал с датчика слишком слаб, и измерить его обычным тестером невозможно. Как проверить работоспособность других датчиков впрысковой машины, причём с помощью обыкновенного тестера, я уже писал и почитать об этом весьма желательно вот в этой статье.

В развитых странах обеспеченные водители поступают очень просто: покупают новый лямбда-зонд, а это как я уже говорил примерно в пределах трёхсот долларов, и выкинув старый, устанавливают на его место новый. У наших отечественных водителей, особенно не богатых, имеются как всегда другие пути решения распространённой проблемы. Например можно приобрести датчик подешевле (от другого автомобиля, например от отечественного). Ведь устройство всех лямбда-зондов одинаковое, и один от другого может отличаться только посадочными размерами да ещё и электро-разъёмом. Главное при покупке учесть посадочный размер (что бы был одинаковый), а электро-разъём можно переделать (продаётся великое множество различных клемм и колодок).

Многие покупают на разборке оригинальный (родной) датчик, но бэушный, что делать не советую, так как неизвестно сколько времени он проработал на машине доноре, и в любой момент он может выйти из строя.

Но есть всё таки способ, как оживить ваш родной, но неисправный лямбда-зонд. И описать этот способ для меня (ну и естественно для вас) на этом блоге просто необходимо, так как блог рассчитан на людей, которые …. . Впрочем чего это я, на кого рассчитан этот блог, можно прочитать на страничке «обо мне». Не будем отвлекаться, а идём дальше.

Во многих крупных городах, технология восстановления лямбда-зонда уже давно отработана и не отличается сложностью. Ведь чтобы вернуть работоспособность датчика, достаточно подержать его всего десять минут в ортофосфорной кислоте (она входит в состав преобразователя ржавчины) при обычной комнатной температуре, а затем хорошенько промыть его водой с мягкой колонковой кисточкой и можно устанавливать его на место — он снова готов к работе. Естественно сигнал восстановится не сразу, а через час или полтора работы мотора (электронному мозгу надо адаптироваться).

Для более тщательной промывки, лямбда-зонд нужно будет вскрыть. Аккуратно (через алюминиевую фольгу) зажав датчик в патрон токарного станка, тонким резцом срезаем у самого основания защитный колпачок (с отверстиями). Далее уже оголённый датчик, который представляет собой керамический стержень (на стержень напыленны платиновые полоски, отсюда его немалая цена) окунаем на 10 минут в кислоту. Ортофосфорная кислота разрушает свинцовую плёнку и нагар на поверхности керамического стержня. Как я уже говорил, держим его в кислоте не более 10 минут, так как если передержать, то могут испортиться токопроводящие платиновые электроды. По этой же причине ни в коем случае нельзя зачищать стержень наждачной бумагой или надфилем. Далее, когда кислота очистит стержень от токопроводящей плёнки, остаётся промыть его в воде и вернуть на место колпачок. Теперь аккуратно капнув аргоновой сваркой, закрепляем колпачок на своём родном месте.

Есть ещё более сложный способ, который недоступен обычному автомобилисту, и я его опишу лишь для общего развития. Ну и для того — вдруг он появится в автосервисе вашего города, и кто-то захочет им воспользоваться, так как он очень эффективен и его можно использовать многократно. Его удалось разработать учёным из дальневосточного РАН отделения. Суть его известна из физики — плотность тока в различных газах определяется концентрацией ионов, величиной их заряда, а так же из подвижностью. А в отработанных газах автомобиля ионы образуются от повышения температуры. И если температура, а от неё и подвижность ионов известны (напряжённость поля тоже известна, так как на неё подаётся 1 вольт), то выходные характеристики зависят только от концентрации ионов. Их измеряют частотомером и осциллографом. Затем на ультрозвуковом стенде в эмульсионном моющем растворе проводят отчистку загрязнённых электродов. При этом возможен электролиз вязких металлов осевших на поверхности (например свинца). При очистке учитывается материал стержня (металлокерамика или фарфор) с напылением металлов, таких как платина, цирконий, барий и др. В итоге восстановленный лямбда-зонд испытывают специальными приборами и устанавливают на машину. И самое главное, как я уже говорил, операцию восстановления можно проводить многократно.

Это ещё раз подтверждает, что наши учёные на много превосходят забугорных, для которых основная идея — это как что-то разработать, а вот как восстановить какую то деталь, им с нашими не сравниться.









Кислородный датчик (лямбда зонд) Toyota – изучаем, «оживляем»

Кислородный датчик Toyota, он же лямбда – зонд, располагается в выпускном коллекторе мотора автомобиля. Задачей такого оборудования становится установление объемов кислорода в выхлопных газах, а стало быть, подача информации об оценке экологичности и для подбора экономичного режима потребления топлива.

Известно, что экологическая ситуация в современных городах оставляет желать только лучшего, и одним из главных негативных факторов становится именно низкое качество воздуха – дефицит кислорода и изобилие в нем вредных загрязнителей. В борьбе за чистоту воздуха из года в год нормы по токсичности выхлопа только ужесточают, и датчик кислорода позволяет осуществлять контроль над качеством выхлопа в рамках отдельного автомобиля, и постоянно получать информацию для катализаторов, которые, ориентируясь на нее, будут следить за показателями выхлопных газов в режиме настоящего времени.


Представляет же собой лямбда зонд Toyota своеобразный гальванический элемент, состоящий из керамического либо циркониевого электролита. Электроды из платины получают доступ как к выхлопам автомобиля, так и к свежему воздуху вокруг, и при температуре порядка 400 градусов начинается процесс, при котором на электродах появляется выходное напряжение. И это напряжение продуцируется благодаря разному содержанию кислорода в выхлопе и в окружающей среде. Если же разницы нет, то и напряжения, соответственно, тоже не появляется. Все эти изменения фиксируются бортовым компьютером, через который и удается получить всю необходимую информацию.

Когда лямбда – датчик выходит из строя

Неисправный кислородный датчик

Далеко не всегда этот датчик выходит из строя резко – как правило, «умирает» он медленно. Как проверить кислородный датчик toyota, чтобы узнать, в норме ли он находится или нет? На деле это совсем не сложно. Чтобы получить всю необходимую информацию, достаточно понаблюдать за ним и сравнить его нынешнюю работу с прежней. Деградация устройства происходит из-за того, что поры керамического элемента засоряются из-за продуктов горения, которые всегда содержатся в выхлопе.

В результате реакция устройства на изменения растягивается, торможение может достигать 10-кратного показателя. А поскольку бортовой компьютер в таком случае перестает получать объективную информацию своевременно, которая нужна для создания эффективных горючих смесей, расход топлива может увеличиться. Поскольку с понижением чувствительности датчик просто перестает видеть реальное количество кислорода, показания от него нередко воспринимаются бортовым компьютером как необходимость увеличивать и увеличивать расход топлива. Само собой, это недопустимо и откровенно разорительно, так что разумнее будет своевременно заменить датчик, чтобы избавиться от типичных на момент его деградации проблем.


Таким образом, главным показателем проблем с зондом лямбда можно считать именно резко подскочивший расход топлива. Но чтобы убедиться точно, следует провести проверку. В первую очередь рассмотрите сам этот объект – если он покрыт въевшейся сажей, то наверняка уже неисправен. Повреждения проводки говорят о том же. Если внешнее состояние не вызывает подозрений, то следует измерить показания датчика с помощью вольтметра.

Если же датчик выйдет из строя, системы автомобиля обычно начинают работать в обход его, создавая смесь по актуальной топливной карте. Это далеко не всегда экономично и экологично, поскольку динамичная реакция на любые изменения среды пропадает, машина работает буквально «вслепую», а между тем, обстоятельства могут меняться неоднократно и очень быстро. Следует знать: чистый выброс и экономия топлива в автомобиле возможны только при наличии обратной связи, которую обеспечивает лямбда – зонд.

Датчики на замену

Кислородный датчик для ВАЗ 2110

Если Вы пришли к такой необходимости, как замена лямбда зонда, Вам стоит задуматься, какой именно образец выбрать. Всегда существует возможность выбрать оригинальный вариант, например с каталожным номером 89465-32160 для Toyota Vista, а также 89465-48130, 89465-48020 для Toyota Harrier и Kluger, многие автолюбители хорошо отзываются о Toyota 89465-20270 (для двигателей 3s-fe, 4s-fe), однако желающие сэкономить ищут альтернативы. В качестве альтернативы может выступать даже аналог для ВАЗ 2110 (Bosch 0 258 005 133), однако придется перепаивать провода. Впрочем, если Вы обращаетесь в сервис, где работают хорошие мастера, или же сами имеете опыт тех или иных работ над автомобилем, проблемы с этим не возникнет.

Выбрать можно как оригинальную деталь, так и просто заводскую, или, как указывалось, даже от другого автомобиля, главное – установить подобающим образом. Эту работу быстро выполнят в мастерской, и к автомобилю вновь вернется его экономичное потребление топлива и экологические параметры, что, собственно, и требуется. При этом стоит помнить, что от качества и грамотности установки зонда может зависеть и точность показаний, а следовательно, объем потребляемого автомобилем топлива. Так что работы нужно доверять только грамотным специалистам.

Датчик кислорода ВАЗ — фото и видео, принцип работы, цена и замена на 2114

Датчик кислорода – он же лямбда-зонд. Устройство призванное замерять уровень кислорода в смеси отработанных газов.

В автомобиле он нужен для достижения правильного сочетания пропорции кислорода и топлива в рабочей смеси. При правильной пропорции кислорода и топлива в смеси, двигатель работает максимально эффективно и что немаловажно уменьшается расход самого топлива.

Виды датчиков и принцип работы

Лямбда-зонд устанавливается в выхлопной системе. Делятся датчики на два вида: двухточечный и широкополосный.

Двухточечный датчик состоит из керамики, элементы которого с двух сторон покрыты диоксидом циркония. Устанавливается перед каталитическим нейтрализатором либо за ним.

Принцип работы – измерение уровня концентрации кислорода в окружающей среде и выхлопных газах. Если уровень меняется и становится разным, на концах элементов датчика создается напряжение, от низкого до высокого. Низкое напряжение создается, если кислорода в системе с избытком.

В противном случае если в системе не хватает нужного уровня кислорода, то создастся высокое напряжение. Эти сигналы поступают в блок управления двигателем, который различает их по силе тока.

Широкополосный датчик – более современная конструкция. Так же имеет два керамических элемента. Один из них можно назвать «закачивающим». Он отвечает за активацию процесса закачивания или удаления воздуха из системы.

Второй элемент можно условно назвать «двухточечным». Принцип работы базируется на том, что пока кислорода в смеси нужное количество сила тока на «закачивающем» элементе не меняется и передается на «двухточечный» элемент.

Он в свою очередь, получая постоянную силу тока от «закачивающего» элемента поддерживает постоянное напряжение между своими элементами и бездействует.

Как только уровень кислорода меняется, «закачивающий» элемент подает измененное напряжение на «двухточечный». Тот в свою очередь обеспечивает либо закачку воздуха в систему либо его откачку обратно.

Лямбда-зонд на автомобилях ВАЗ

На ВАЗах используется несколько типов датчиков:

1. Bosch № 0 258 005 133, норма Евро – 2. Устанавливался на устаревших моделях с объемом двигателя 1,5 литра. На поздних моделях с нормой Евро – 3, этот датчик использовался как первый, и ставили его до катализатора.

Вторым ставили датчик, у которого есть «обратный разъем». Но можно встретить установленные два одинаковых датчика

2. Bosch № 0 258 006537 устанавливался на автомобилях, выпущенных с октября 2004 года.имеют  в своем строении нагревательный элемент.

Лямбда – зонды, выпускаемые фирмой «Bosch», взаимозаменяемы с похожими по строению циркониевыми датчиками. Обратите внимание, что датчик без подогрева можно заменить подогреваемым датчиком. Только не наоборот.

Неисправности датчика кислорода и коды ошибок

Из возможных поломок лямбда – зонда можно выделить такие: потеря чувствительности, неработающий подогрев. Как правило, бортовой компьютер не покажет вам поломку, если проблема в потере чувствительности. Другое дело, если оборвалась цепь подогрева – тогда неисправность будет зафиксирована.

  • Ошибка Р1115 – в цепи нагрева произошла поломка
  • Ошибка Р1102 — на нагревателе кислорода низкое сопротивление
  • Ошибка Р0141 — на втором датчике произошла поломка нагревателя
  • Ошибка Р0140 – произошел обрыв датчика номер два
  • Ошибка Р0138 – второй датчик сигнализирует о завышенном уровне сигнала
  • Ошибка Р0137 – второй датчик сигнализирует о пониженном уровне сигнала
  • Ошибка Р0136 – произошло замыкание «на массу» второго датчика
  • Ошибка Р0135 – вышел из строя нагреватель на первом датчике
  • Ошибка P0134 – у первого датчика отсутствует сигнал
  • Ошибка Р0133 – первый датчик медленно отвечает на запрос
  • Ошибка Р0132 – мало кислорода в системе, сигнал на высоком уровне на первом датчике
  • Ошибка Р0131 – много кислорода в системе, сигнал на низком уровне на первом датчике
  • Ошибка Р0130 – первый датчик подает неправильные сигналы

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

  1. Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
  2. Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).
  3. Разрезаем хомуты, разъединяем разъемы.
  4. Оставляем систему остывать.
  5. Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
  6. Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
  7. Соединяем провода с разъёмам.
  8. Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
  9. Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

  1. Щедро полейте wd – 40 и пробуйте открутить
  2. Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
  3. Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
  4. Несильно обстучите молотком и пробуйте открутить заново
  5. Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду. Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

  • На корпус датчика попала охлаждающая, либо тормозная жидкость
  • В используемом топливе большое содержание свинца
  • Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
  • Датчик просто выработал свой ресурс
  • Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

  • Автомобиль стал потреблять больше топлива, чем обычно
  • Автомобиль стал двигаться рывками
  • Двигатель стал работать нестабильно
  • Нарушилась нормальная работа катализатора
  • При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

что это такое в машине, устройство, как работает, за что отвечает, фото

Сделай репост и информация будет всегда под рукой ✅

Лямбда-зонд в автомобиле – это датчик кислорода, который измеряет концентрацию этого газа в выхлопе. Это надо для того, чтобы топливная смесь была наиболее эффективной для работы двигателя, а вредные выбросы в окружающую среду – минимальные. Ведь в наше время машина должна быть не только мощной, но и экологичной.

Вообще эта деталь получила своё название по греческой букве λ, которая обозначает такой показатель, как избыток воздуха в топливно-воздушной смеси.

В устройстве любого авто находится немало различных устройств, которые постоянно мониторят состояние элементов и узлов. Если сравнивать составляющие детали авто с организмом человека, то кислородный датчик – это дыхательная система. Сейчас чаще всего применяют электромеханический датчик кислорода (хотя существуют и другие виды), внутренний электрод которого сделан из циркония, который работает при температуре 1000°С. В лямбда-зонде создаётся разное напряжение в зависимости от содержания кислорода в выхлопных газах и снаружи.

Разнообразие лямбда-зондов

Отмечу, что при запуске и прогреве мотора в холодное время года управление впрыском топлива происходит без датчика кислорода, а основываясь на температуре антифриза, количестве оборотов коленчатого вала и положении дроссельной заслонки.

Находится это устройство в выпускном коллекторе (большие трубы у мотора), сразу перед катализатором (деталь, которая уменьшает выброс вредных газов).

Если устройство будет неисправен, то расход бензина возрастёт, динамика упадёт, мотор начнёт работать нестабильно, а выбросы выхлопных газов станут токсичнее.

И на самом деле, если спросить любого грамотного специалиста, почему падает мощность мотора, то в первую очередь он вам скажет, что надо проверить лямбда-зонд – кислородный датчик. В крайних случаях его меняет целиком (это дорогое удовольствие!), но на практике это в большинстве случаев можно исправить. Но малок то знает, что именно за зверь такой – лямбда, как и что в этой вещице работает. Я вам всё объясню как можно понятнее.

В статье: что такое лямбда-зонд, устройство, принцип работы, виды, для чего служит, где находится, признаки и причины неисправностей, как проверить кислородный датчик, как устранить поломку, какой фирмы лучше брать и что такое обманка лямбда-зонда. Обещаю, будет интересно!

Что такое лямбда-зонд в автомобиле

Что это такое в машине? Лямбда-зонд – это специальный датчик остаточного кислорода в выхлопной системе, который постоянно «мониторит» содержание кислорода в выпускном коллекторе. Устройство замеряет количество несгоревшего кислорода или топлива в выхлопном газе. Это необходимо для приготовления оптимальной топливной смеси и снижения выброса вредных веществ в атмосферу.

Многие спрашивают, к какой системе относится лямбда-зонд. Отвечаю. Лямбда-зонд относится к выхлопной системе автомобиля.

Запомните! Лямбда-зонд и кислородный датчик — это одно и тоже.

Как называется лямбда-зонд по-другому? Вот ещё правильные названия этого полезного приборчика: регулятор лямбда, λ-зонд, ЛЗ, O2 датчик, Lambda probe, Oxygen sensor, датчик кислорода, датчик концентрации кислорода в отработавших газах, кислородник.

Почему так назвали этот интересное устройство? Это слово произошло от греческой буквы λ (лямбда), которая в автомобилестроении означает коэффициент избытка кислорода в топливно-воздушной смеси или соотношение воздуха и топлива. А термин зонд от французского слова sonder, которое переводится – исследовать.

Как и что измеряет лямбда-зонд? Замер кислорода происходит весьма интересным методом – определяется остаток этого газа в выхлопном газе. Причём здесь показания довольно точные. Вот поэтому лямбда-зонд и установлен в выхлопной системе.

Когда состав топливно-воздушной смеси идеален (14,7 кг воздуха на 1 кг топлива), то коэффициент избытка воздуха будет равен 1. Это означает, что топливная смесь — стехиометрическая, поэтому происходит её полное сгорание. А всего различают 3 типа топливно-воздушной смеси: стехиометрическая (λ=1), переобогащённая (λ<1) и обеднённая (λ>1). Отмечу, что мотор может работать на любом из этих типов топлива, всё зависит от множества факторов. К примеру, на «богатой» смеси мотор будет работать на полной мощности, но и потребление топлива здесь будет максимальным. А если топливная смесь оптимальная, то потребление горючего и выбросы токсичных газов будут минимальны. Но если отклонения от стехиометрической смеси будут высокие, то это приведёт к поломке ДВС и выпускной системы.

На практике мотор не всё время работает на оптимальной топливно-воздушной смеси, но он безостановочно стремится к этому. Постоянно обеспечивать идеальные пропорции смеси невозможно, слишком много факторов на это влияет. Регулирование состава смеси обеспечивает ЭБУ – электронный блок управления.

ЭБУ двигателя

Сколько лямбда-зондов в автомобиле? Один, два или четыре. Они требуются для обеспечения высокой точности анализа выхлопных газов, чтобы обеспечить приготовление оптимальной топливной смеси и контроль эффективности катализатора. Наличие двух датчиков увеличивает расходы на обслуживание, потому что стоят они недёшево, а менять их рекомендуют каждые 3 года эксплуатации автомобиля.

Если кислородный измеритель зафиксировал повышенное содержание кислорода, то значит, что надо добавить больше топлива. А если наоборот – то надо уменьшить его подачу.

Рассмотрим подробнее, какое назначение датчика кислорода и где он расположен.

Для чего нужен лямбда-зонда в автомобиле

Для чего предназначен лямбда-зонд? Он применяется для передачи информации о наличии примесей в выхлопном газе в электронный блок управления двигателя. Это позволяет удерживать оптимальный состав топлива и воздуха в горючей смеси, которая поступает в мотор автомобиля.

Лямбда-зонд меряет количество остаточного кислорода в отработавших газах. Идеальный состав: 14,7 частей кислорода к 1 части топлива. А чтобы поддерживать такой баланс, в систему питания встроен электронный впрыск топлива, лямбда-зонд встроен в цепь обратной связи. Значение электронного блока управления системы впрыска горючего – это изменение состава рабочей смеси для подачи в цилиндры ДВС.

Какую функцию выполняет ещё лямбда-зонд? Он является контролёром в выпускном тракте в системе питания с электронным управлением впрыском топлива.

За что ещё отвечает лямбда зонд до катализатора? Он создаёт благоприятные условия для катализатора, чтобы он смог эффективно отфильтровать вредные выбросы. Это вторая важная функция, которую выполняет кислородный датчик.

Многие спрашивают, для чего нужен второй лямбда-зонд? И вправду, зачем два лямбда-зонда, если с функцией может справиться и один? Первый лямбда-зонд отвечает за анализ оптимального состава смеси, а второй – за проверку корректной работы катализатора и повторной проверки горючей смеси. Если он не будет эффективно работать, то катализатор быстро сломается. Поэтому лямбда-зонд играет немаловажная роль в автомобиле, защищая катализатор от поломки.

Отмечу, что два датчика кислорода применяется во многих современных автомобилях (с наличием рядного мотора). Первый лямбда-зонд находится до каталитического нейтрализатора (верхний), а второй – после него (нижний). Причём они могут быть одинаковыми, но функции они выполняют разные. Также к двум кислородникам в автомобиль встраиваются дополнительные устройства (температуры и др. ), что помогает улучшить работу катализатора и поддерживать оптимальный состав горючей смеси.

А где стоит лямбда-зонд? Ответ ниже.

Где находится лямбда-зонд

Чтобы выяснить расположение и количество кислородных датчиков в автомобиле, можно заехать на станцию техобслуживания, где после диагностики вам выдадут снимок дна с отмеченными кислородниками. Если вам хочется сэкономить деньги, то ознакомьтесь ниже с полезной информацией о расположении лямбда-зондов.

Датчики кислорода устанавливают как под днище машины, так и под капотом.

Если ваш авто был выпущен более 15-20 лет назад, то вероятнее всего у него только 1 лямбда-зонд. Ну а если автомобиль относительно новый, то в нём 2 или 4 кислородных датчика.

Одно из мест установки лямбда-зонда

Теперь перейдём к объёму мотора, от этого будет зависеть количество лямбда-зондов.

  1. Если он менее 2 литров, то в машине 2 датчика. Один под капотом, а другой под днищем.
  2. Если объём двигателя более 2 литров, то в автомобиле 4 лямбда-зонда (на 4 выхода). Первые 2 находятся под капотом, а два других – под днищем.

Чтобы вживую увидеть, где установлен лямбда-зонд, надо выполнить следующие действия:

  1. Следует открыть капот автомобиля.
  2. Определите, где находится двигатель. Как правило, он расположен примерно посередине, сверху он закрыт пластмассовой крышкой с названием марки авто.
  3. Найдите, где находится выпускной коллектор. Это трубы большого размера, которые находятся у мотора.
  4. На этом коллекторе вы должны найти маленькую цилиндрическую деталь длиной 6-7 см. Поздравляю, вы нашли лямбда-зонд. Если их 2, то один будет слева, а второй – справа.
  5. Другой лямбда-зонд находится в выпускной системе, под днищем автомобиля. У каждой модели месторасположение различается. Если их там 2, то один стоит перед катализатором, а второй – после него.

Теперь рассмотрим, какие бывают лямбда-зонды.

Виды лямбда-зондов

Чтобы λ-зонд получил электронный сигнал о составе выхлопного газа, внутри него встроен специальный твёрдый электролитический элемент. И в зависимости от того, из какого материала состоит эта деталь, лямбда-зонды бывают следующих видов.

Циркониевый

Это самый популярный тип кислородного датчика. Изготавливается на основе диоксида циркония (ZrO2). В состав этого устройства входит керамическая составляющая, легирована оксидом иттрия. Сверху он покрыт платиновыми электродами, которые играют защитную роль, а также проводят электрические импульсы. Платиновые токопроводящие пористые электроды дополнительно являются катализатором окислительных восстановительных реакций.

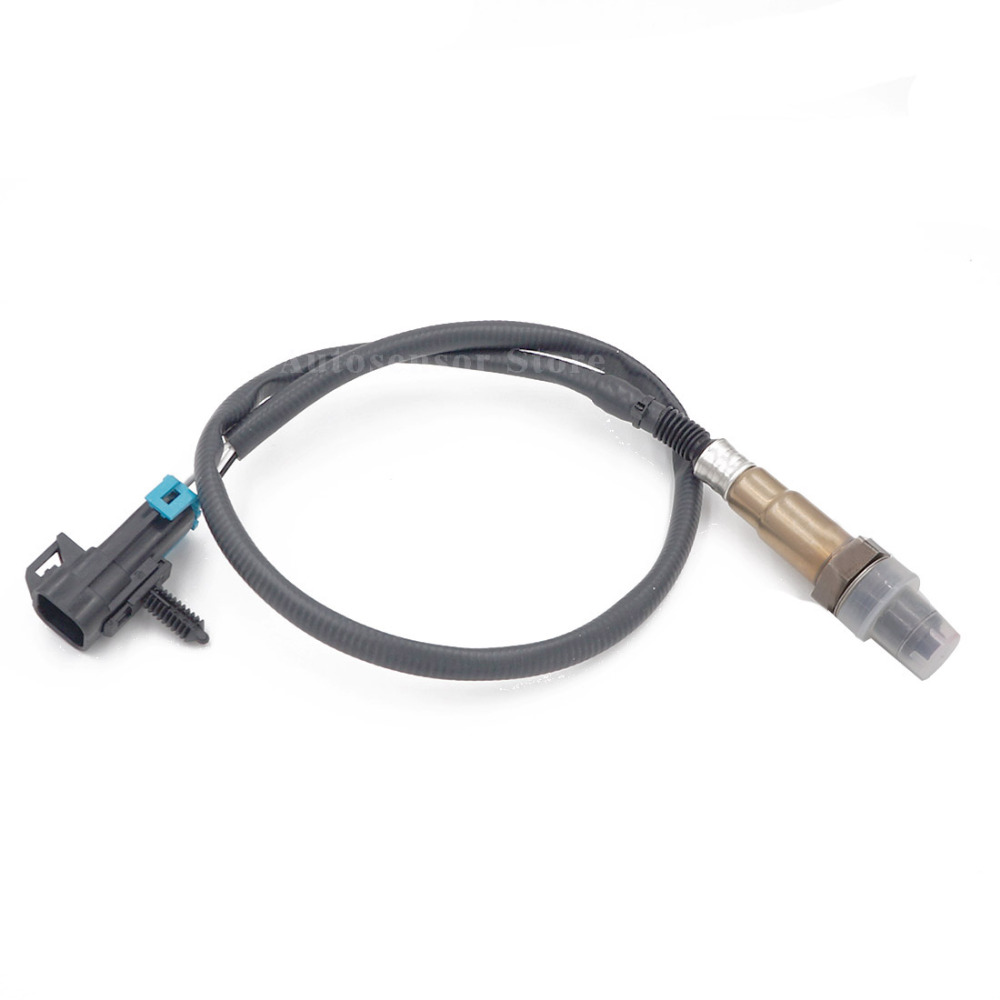

Фото циркониевого лямбда-зонда

Внешняя часть циркониевого датчика взаимодействует с нагретыми выхлопными газами, а внутренняя – с окружающим воздухом. Лямбда-зонд хорошо защищён от воды, но в него попадает немного воздуха (это необходимо для корректной работы).

Принцип работы циркониевого лямбда-зонда основан на работе гальванического (либо твёрдооксидного) топливного элемента с твёрдым электролитом. Такой лямбда-зонд может выявить только относительное количество кислорода в топливе.

Обращу ваше внимание, что такой датчик начинает проводить импульсы только при его нагреве более 300-400°C. И таким образом, если указанная температура не будет достигнута, то циркониевый лямбда-зонд будет выдавать ошибку, пока не прогреется. Керамический изолятор с нагревателем позволяет лямбда-зонду прогреться быстрее. Датчик из циркония устанавливается перед каталитическим нейтрализатором.

Внимание! Если нагреется до температуры более 950°C, то он перегреется и выйдет из строя.

Лямбда-зонд сам по себе создаёт положительное или отрицательное напряжение. А опорное напряжение в нём – 0,45 В. Оно имеет меняющийся диапазон от 0,1 В до 0,9 В. Главное отличие циркониевого датчика от титанового — в способности самостоятельно создавать напряжение.

Важно знать, что к такому датчику нельзя присоединять какие-либо сторонние провода, потому что в изоляции находятся каналы, по которому проходит эталонный кислород. В ином случае кислородный датчик будет некорректно работать.

Титановый

Такой лямбда-зонд визуально похож на вышеуказанный, но начинка здесь сделана из диоксида титана. При изменении количества атмосферного кислорода в смеси изменяется проводимость титанового наконечника. Сигнал об этом поступает в электронный блок управления.

Как выглядит титановый рабочий лямбда-зонд

Отмечу, что титановый датчик начинает работать при температуре от 700°C, поэтому здесь установлен нагреватель. Титановый лямбда-зонд работает без доступа кислорода из атмосферы.

Поскольку титановый кислородный датчик имеет сложный механизм, он стоит дорого, поэтому этот датчик среди автолюбителей не так популярен. Но, несмотря на это, их включают в конструкцию многих продаваемых машин.

Далее рассмотрим, чем отличаются лямбда-зонды по своей конструкции.

Узкополосный и широкополосный

Узкополосный не может выявить малые отклонения в содержании кислорода. По-другому он называется двухточечным. Он определяет количество кислорода в выхлопном газе. Он применяется только на входе и выходе, когда как широкополосный устанавливается только на входе.

Широкополосный датчик – это более современный тип кислородного λ-зонда. Он может не только выявлять, богатая или бедная смесь подаётся в двигатель, а также величину отклонения от эталонных значений.

А широкополосный тип датчика дополнительно имеет 2 ячейки: измерительную и насосную. Конструкция λ-зонда держит постоянное напряжение. В измерительном блоке имеется газ, коэффициент избытка кислорода (λ) в котором равен единице. Когда ДВС работает на обеднённой топливной смеси, то насосная камера выносит лишний кислород наружу, а если на обогащённой, то происходит пополнение смеси кислородом из внешней атмосферы. То есть, когда в смеси – избыток кислорода, то напряжение возрастает, а при недостатке O2 — уменьшается. Значение силы тока здесь является детектором коэффициент избытка кислорода в отработавших газах. Напряжение здесь всегда стремится к эталонному значению (450 мВ).

Воздух проходит здесь через диффузионный зазор. Для перемещения кислорода внутрь и наружу меняется направление тока, а его значение пропорционально объёму газа.

Широкополосный λ-зонд работает только при температуре более 600°C, этому способствует установленный в него нагревательный элемент. Устройство выглядит в виде электрода с двумя концами, которые контактируют с отработавшими газами и атмосферой.

Широкополосное устройство определяет коэффициент избытка воздуха точнее и быстрее и точнее, чем узкополосный: от 0,7 до 1,6. Это обеспечивается сенсорными и накачивающими ячейками.

Типы конструкций

По конструкции λ-зонды различаются по количеству проводов и наличию нагревателя. Если лямбда-зонд не имеет нагревателя, то используется один или два провода. Если с нагревателем, то количество проводов 3-4.

Более старые версии кислородных датчиков были без нагревательного элемента, они разогревались от выхлопных газов через длительное время после запуска мотора. Более новые модели лямбда-зондов обладают нагревателем, поэтому устройство начинает работать гораздо быстрее.

Рассмотрим подробнее, как устроен лямбда-зонд, из чего состоит.

Устройство лямбда-зонда

Что внутри лямбда-зонда? За основу взят циркониевый тип датчика. В состав кислородного датчика входят следующие детали:

  • Корпус.
  • Внутренний электрод. Взаимодействует с атмосферой.
  • Наружный электрод. Контактирует с отработавшими газами.
  • Твёрдый циркониевый электролит. Находится между электродами.
  • Нагревательный элемент (спираль накаливания). Быстро подогревает кислородный датчик до температуры 300°C , это нужно для его запуска.
  • Защитный корпус. Защищает наконечник, имеет отверстия для проникновения отработавших газов.
  • Стальной корпус с резьбой для надёжной фиксации.
  • Контакт, проводящий электрический импульс.
  • Уплотнительное кольцо.
  • Изолятор из керамики.
  • Проводка.
  • Манжета проводов.
  • Защитный экран. В нём есть отверстие для выхлопных газов.

Для производства лямбда-зонда применяются очень термостойкие материалы, потому что устройство может работать только при экстремальных температурах.

Лямбда-зонд – это электрическая деталь, сквозь которую проходят выхлопные газы. Самый важный элемент λ-зонда – это наконечник, который сделан из циркония, керамики и платиновым напылением. Внутренний защитный щиток контактирует с выхлопным потоком, а наружный – изнутри. Поскольку снаружи и внутри количество кислорода различается, то создаётся различающаяся разность напряжения.

Видео: Устройство датчика кислорода (лямбда зонда)

Посмотрите полезное видео, где подробно рассказывается про его устройство и принцип работы.

Копнём глубже и разберёмся, как работает кислородный датчик.

Принцип работы лямбда-зонда

Как я уже говорил ранее, лямбда-зонд измеряет только количество кислорода в отработавших газах. Через сколько минут начинает работать лямбда-зонд? Всё зависит, как он быстро прогреется до температуры 300-350°С. Если в нём есть нагревательный элемент, то кислородник начнёт работать значительно быстрее. Именно при повышенной температуре электролит λ-зонда начинает проводить электричество.

Что делает лямбда-зонд? Датчик производит эффективное измерение остаточного кислорода и сравнивает его объём с эталонным значением. При отклонении он начинает генерировать пониженное или повышенное выходное напряжение на электродах, что передаётся в электронный блок управления. На основе этих данных в горючее либо обедняется, либо обогащается.

А как же быть с тем, что после поворота ключа зажигания лямбда-зонд не работает, пока не прогреется? Коррекция состава топливно-воздушной смеси происходит на основе сигналов с таких лямбда-зондов , как обороты коленчатого вала ДВС, температура антифриза и положение дроссельной заслонки.

Расскажу более подробно о самом принципе работе устройства. Поскольку в кислороде находятся отрицательные ионы, они накапливаются на электродах с платиновым напылением. Когда температура лямбда-зонда достигает отметки 350°C, то разность потенциалов на электродах формирует напряжение.

Если кислорода в выхлопе много, то смесь считается бедная. Когда происходит сравнение с содержанием O2 с содержанием его в атмосфере, то формируется небольшая разность потенциалов. Образуется невысокое напряжение, которое равно 0,1-0,4 В.

Если кислорода в выхлопных газах мало, то смесь считается богатая. В этом случае формируется высокая разность потенциалов. Напряжение в этом случае достигает отметки 0,5-0,9 В.

Что происходит дальше? Первый (верхний, передний) лямбда-зонд в автомобиле передаёт указанное напряжение в ЭБУ двигателя. Причём первый лямбда-зонд считывает количество кислорода 3 раза в секунду. Система управления без остановки стремиться выставить среднее напряжение, которое составляет 0,4-0,6 в при значении остаточного кислорода равному единице. А поскольку работа мотора происходит в разных режимах, то напряжение изменяется как больше, так и меньше среднего значения. Узкополосный датчик может выявить лишь большие отклонения содержания кислорода в отработавших газах. При этом возникает скачок напряжения от 0,1 В до 0,9 В.

Второй (задний, нижний) лямбда-зонд работает по похожему принципу, как и первый. Поскольку он стоит сразу после катализатора, то содержание кислорода в выхлопе остаётся на одном и том же уровне. Это происходит благодаря постоянному напряжению, которое всегда удерживается в границах от 0,4 В до 0,6 В. Если этот λ-зонд или катализатор выйдет из строя, то мотор начнёт работать нестабильно во всех случаях.

ЭБУ на основе данных об объёме воздуха, который попал во впускной коллектор и данных с датчика абсолютного давления, решает, какое количество топлива впрыснуть в цилиндры мотора через форсунки. А данные с лямбда-зонда помогают ЭБУ «понять», прибавить или убавить количество горючего, чтобы автомобиль работал как надо.

Вообще работа λ-зонда по времени не линейна, значения меняются очень быстро, поэтому системе управления приходится постоянно оптимизировать топливную смесь. Мотор очень редко работает на 100% стехиометрической смеси, но система пытается всё время достичь эталона.

Кислородный датчик не выявляет информацию о том, какое количество кислорода в выхлопе, он лишь считывает данные о том, имеется ли свободный кислород в газах или нет. Наличие кислорода в топливной смеси говорит о том, что бензина в ней должно быть больше, потому что некоторая часть воздуха не вступила в окислительную реакцию. И наоборот, если свободного кислорода будет мало, а топлива больше, чем нужно, то выхлоп будет грязный, что приведёт к возникновению сажи. Если λ-зонд будет работать правильно, то разница между стехиометрическим и реальным составом топливной смеси будет минимальна. Смесь, грубо говоря, постоянно пребывает в условно-обогащённом и условно-обеднённом состоянии.

Если взять график вольтажа с лямбда-зонда, то он будет иметь вид синусоиды с резким скачками вверх и вниз. Топливо в смесь то добавляется, то перестаёт поступать.

Если же лямбда-зонд работает некорректно, то электронный блок управления будет работать по средним значениям, которые записаны в устройстве – аварийной карте. Сразу после этого на приборной панели загорится лампочка Check Engine. Разумеется, состав топливной смеси будет далёк от идеального. Из-за этого бензин начнёт улетучиваться на глазах, холостой ход авто будет нестабильный, ухудшится разгон. А в некоторых моделях из выхлопной трубы может валить чёрный дым и мотор работает чересчур тормознуто, поэтому придётся добираться до техстанции техобслуживания на буксире.

Видео: Как работает кислородный датчик

Наглядное видео про принцип работы лямбда-зонда. Рекомендую посмотреть.

Лямбда-зонд тоже может выходить из строя и иметь ограниченный срок службы. Об это расскажу ниже в статье.

Признаки неисправности лямбда-зонда и последствия

Кислородный датчик работает в очень тяжёлых условиях, под воздействием экстремально горячих выхлопных газов. Расскажу, как провести поверхностную диагностику для выявления поломки кислородника.

На неисправность и выход из строя лямбда-зонда могут указывать следующие признаки:

  1. Моментальный набор оборотов двигателя до максимального значения и его отключение.
  2. На приборной панели постоянно загорается контрольная лампа Check Engine. Так же лампа может временно включаться при резком разгоне.
  3. Заметно увеличивается расход топлива.
  4. На холостом ходу или малых оборотах мотор работает нестабильно. А в самых сложных случаях автомобиль не сможет поддерживать холостые обороты и без подгазовки он будет глохнуть.
  5. Заметное уменьшение мощности и тяги двигателя внутреннего сгорания. Особенно это заметно при повышении оборотов, когда при нажатии педали газа впрыск топлива происходит с задержкой.
  6. Сильный бензиновый запах из выхлопной трубы, который к тому же является очень токсичным.
  7. Автомобиль может двигаться рывками, отмечается неустойчивая работа двигателя.
  8. В подкапотном пространстве слышны посторонние звуки.
  9. Слышно потрескивание в области каталитического нейтрализатора после выключения мотора.
  10. Возможно появление сигналов о том, что смесь переобогащённая, хотя это не так.
  11. После того, как мотор выключен, слышно потрескивание и чувствуется запах сероводорода.

Обращу ваше внимание, что указанные неисправности могут указывать на поломку других деталей автомобиля. Например, резкий бензиновый запах из трубы может указывать на выход катализатора из строя или поломки свечей зажигания.

В зависимости от модели автомобиля поломка кислородного датчика может как сильно ухудшить вождение автомобилем, так и нет.

К каким последствиям могут привести вышеуказанные проблемы?

  1. Повышенный расход топлива. В большинстве случаев расход невысокий, то в некоторых моделях он может быть колоссальным.
  2. Значительное ухудшение разгона.
  3. Выхлоп становится токсичным. Он приобретает серый или синий оттенок, запах резкий.

Срок службы лямбда-зонда

Сколько служит лямбда-зонд? Скажу сразу – это один из часто изнашиваемых датчиков в автомобиле. Это происходит из-за того, что эта деталь постоянно контактирует с горячими выхлопными газами. Также его ресурс напрямую зависит от качества используемого топлива и состояния мотора.

Циркониевый лямбда-зонд может «ходить» от 60 до 130 тыс. км пробега. Всё зависит от условий, в которых будет эксплуатироваться автомобиль и состояния двигателя внутреннего сгорания.

На практике, в среднем, лямбда-зонд ходит от 40 до 80 тыс. км пробега. А начать проверять состояние λ-зонда уже надо каждые 10 тыс. км пробега.

Причины неисправности датчика кислорода

Перечислю распространённые причины поломки лямбда-зонда:

  1. Заправка некачественным или этилированным бензином. Особенно вредно для авто, если в топливе много свинца. Свинец уничтожает платиновые электроды устройства за несколько заправок.
  2. Если при установке лямбда-зонда применялся нетермостойкий силиконосодержащий герметик. При высоких температурах он вулканизируется.
  3. Перегрев устройства из-за проблем с зажиганием. Это приводит к уменьшению ресурса λ-зонда.
  4. Слишком часто пытались завести мотор. В конце концов это приведёт к попаданию горючего в выпускной коллектор.
  5. Охлаждающая жидкость попала в выхлопную систему.
  6. Проблемы с контактами кислородного датчика (обрыв сигнальных или питающих проводов, нарушение изоляции, окисление, замыкание на массу цепи λ-зонда).
  7. Плохая герметичность в выхлопной системе. К примеру, это может произойти из-за прогорания прокладки между каталитическим нейтрализатором и коллектором.
  8. Поломка цепи подогрева. Датчик в этом случае сможет возобновить работу при его нагреве выхлопными газами до нужной температуры.
  9. Замыкание лямбда-зонда. λ-зонд придётся заменить на новый.
  10. Загрязнение кислородного датчика. Со временем лямбда-зонд будет загрязняться продуктами сгорания горючего. Это может привести к некорректной передаче данных с датчика. Поэтому λ-зонд через определённое время меняют на новый, желательно оригинальный.
  11. Механическое повреждение устройства. Как правило, оно появляются при поездках по бездорожью, авариях или некачественном ремонте автомобиля.
  12. На наконечник лямбда-зонда попала жидкость или посторонний предмет.
  13. Чистка корпуса λ-зонда средствами, которые для этого не подходят.
  14. Попадание масла в систему выхлопных газов из-за изношенных маслосъёмных колец (или колпачков).

Сильно уменьшает ресурс датчика состояние других деталей ДВС. Это «убитое» состояние маслосъёмных колец, слишком богатая смесь, попадание антифриза (охлаждающей жидкости) в цилиндры. Если при исправном устройстве количество углекислого газа не более 0,3%, то при выходе λ-зонда этот показатель может достигать 7%.

Если выходят из строя оба датчика кислорода, то машина может выйти из строя – придётся вызывать автоэвакуатор.

Как проверить кислородный датчик

Расскажу про методы, с помощью которых можно проверить состояние кислородного датчика. Отмечу, что при наличии любых поломок на приборной панели включиться лампочка – Check Engine (например, это происходит при появлении ошибок в электронном блоке управления p0130, p0136, p0135 или p0141).

Визуальная проверка

Для начала диагностики следует внимательно осмотреть все соединения проводов и клемм с лямбдой, а также сам датчик на наличие механических повреждений. Иногда могут присутствовать пережатия контактов в разъёмах, поэтому осмотр надо начать именно с них. Затем надо выкрутить кислородник из коллектора и изучить защитный кожух. Если на нём имеются отложения, то их надо удалить.

Визуальный осмотр λ-зонда:

  1. Наличие сажи означает, что нагреватель кислородника неисправен или применяется «богатая» горючая смесь. Сажа засоряет лямбда-зонд и ухудшает его реагирование на состав выхлопных газов.
  2. Если при визуальной проверке датчика на защитной трубке имеются сажа серо-серебристого или белого цвета, то устройство надо менять целиком. Это указывает на то, что применялись присадки к горючему или маслу.
  3. Если налёт блестящий, то значит в топливе много свинца, поэтому лучше сменить заправку, если вы не хотите быстро потерять автомобиль.

Проверка мультиметром (тестером)

Этот прибор поможет выявить напряжение в нагревательной цепи, состояние нагревательного элемента, проходит ли сигнал датчика, а также «опорное» напряжение. Мультиметр только показывает, исправен лямбда-зонд или нет.

Что делать?

  1. Завести мотор, при этом разъём с лямбда-зонда не снимаем.
  2. Измерительные щупы вольтметра прикрепляем к нагревательной цепи.

На устройстве значения должно соответствовать напряжению АКБ, то есть 12 В.

Поскольку плюс «передаётся» от батареи к лямбде через предохранитель, то при отсутствии показаний на мультиметре, причину поломки надо искать в этой цепи.

Минус «передаётся» на лямбду от ЭБУ. При отсутствии показаний поломку надо искать в цепи от блока управления к датчику.

Проверка «опорного» напряжения.

  1. Завести мотор.
  2. Замерить напряжение между массой и сигнальным проводом.

Значения на мультиметре должны быть 0,45 В.

Диагностика нагревателя.

  1. Мультиметр переключаем в режим омметра.
  2. Отсоединяем разъём.
  3. Измеряем сопротивление между контактами нагревательного элемента.

Цифры здесь могут быть различные, но нормальные значения должны варьироваться от 2 до 10 Ом.

Если сопротивления нет, то есть вероятность разрыва электрической цепи нагревателя.

Проверяем сигнал датчика.

  1. Заводим движок.
  2. Ждём, пока он прогреется.
  3. Соединяем измерительные щупы с сигнальным проводом и на массу.
  4. Повышаем обороты мотора до 2500—3000 и отпускаем педаль газа.
  5. Следим за показателями напряжения.

Нормальные значения напряжение при измерении сигнала кислородного датчика – от 0,1 В до 0,9 В.

Видео: λ-зонд. Проверка, замена

Как определить неисправность кислородного датчика с помощью мультиметра. Что же должен показывать рабочий датчик?

Проверка осциллографом

Этот измерительный прибор имеет преимущество в возможности выявления времени между однообразными изменениями выходного напряжения. Этот показатель должен быть не более 120 миллисекунд.

Как проверить датчик осциллографом?

  1. Соединяем щуп измерительного устройства с сигнальным проводом.
  2. Сигнал λ-зонда всегда проверяется при работающем прогретом двигателе. Заводим и прогреваем мотор.
  3. Повышаем число оборотов до 2500—2600.
  4. При температуре +25 по Цельсию сопротивление будет составлять 2-14 Ом (как правило, об этих значениях указывает производитель устройства лямбда-зонда).
  5. Затем надо проверить напряжение, которое подведено к нагревательному элементу: при работающем моторе и подключённом разъёме оно должно быть не меньше 10,5 В. Если этот показатель меньше, то следует проверить напряжение проводов и АКБ.

Отмечу, что осциллограф может показать наибольшее число поломок лямбда-зонда.

Применять профессиональный осциллограф вовсе не нужно, можно применить специальную программу на ноутбуке.

На этом рисунке изображён график правильной работы кислородного датчика. На сигнальный провод транслируется сигнал в виде ровной синусоиды в допустимых границах. Небольшие изменения указывают на то, что датчик постоянно проверяется.

График правильной работы кислородного датчика

На нижеуказанных рисунках изображены графики неисправного датчика.

График работы очень грязного лямбда-зонда
График работы лямбда-зонда на обеднённой смеси
График работы лямбда-зонда на богатой смеси
График работы лямбда-зонда на очень бедной смеси

Как устранить неисправность датчика кислорода

Идеальной технологии ремонта лямбда-зондов нет. Если произошла поломка, то деталь следует полностью заменять. Конечно, есть некоторые методики восстановления кислородника, но она не всегда срабатывает. Чаще всего датчик перестаёт работать из-за появления нагара на наконечнике. Если отложения удалить, то лямбда-зонд начинает работать корректно.

Первый метод

Следует снять защитный колпачок при помощи надрезов напильником в основании устройства. Если не получится, то можно сделать несколько маленьких отверстий по 5 мм. Отмечу, что после очистки защитный колпачок надо закрепить обратно при помощи аргоновой сварки. При установке датчика резьбу надо смазать термопастой, избегая её попадания на чувствительный наконечник.

Процедура по очистке:

  • Поместить в стеклянную тару 100 мл ортофосфорной кислоты.
  • Аккуратно поместите наконечник в кислоту. Весь λ-зонд помещать в ёмкость нельзя! Ждать примерно 20 минут, за это время ортофосфорная кислота сможет удалить нагар.
  • Затем датчик надо промыть водой и просушить.

Бывает, что с первого раза не удастся убрать отложения, поэтому придётся выполнить много процедур. Если и это не помогло, то надо провести очистку при помощи ненужной зубной щёточки.

Второй метод

Нагар на кислородном датчике выпаливается. Кроме ортофосфорной кислоты понадобится газовая горелка (ну или обычная газовая плита).

  1. Смочите наконечник датчика в ортофосфорной кислоте.
  2. Аккуратно взять λ-зонд с другой стороны плоскогубцами и поднести к газовой горелке.
  3. Ортофосфорная кислота на наконечнике закипит, образуя зелёную соль. Вместе с солью будет удаляться и нагар.
  4. Необходимо повторять эту процедуру столько раз, пока сажа полностью не уйдёт, а лямбда-зонд станет блестящим.

Видео: Как промыть лямбда-зонд? Помогает ли чистка?

Это видео — эксперимент, что же поменяется после чистки лямбда-зонда? Снизится ли расход топлива, уйдут ли ошибки датчика.

Зачем менять лямбда-зонд

Во многих случаях потребуется полная замена датчика кислорода, о чём и утверждают автопроизводители. Но поскольку цены на λ-зонд довольно завышенные, это отпугивает автомобилистов постоянно тратить деньги на устройство.

Хорошей заменой лямбда-зонда является установка вместо него универсального датчика, который дешевле оригинала и подходит многим маркам авто. Либо можно попробовать установить поддержанный кислородник на гарантии или выпускной коллектор с установленным в нём лямбда-зондом.

Оригинальные датчики и конструктивно похожие циркониевые лямбда-зонды взаимозаменяемы. Можно заменить неподогреваемые устройства на подогреваемые, но никак не наоборот! Но здесь могут не совпасть разъёмы, а также может отсутствовать провод питания для нагревателя. Что же делать в этом случае? Провода можно проложить самому, а вместо разъёма применить стандартные контакты для автомобиля.

Отмечу, что вероятность обрыва проводов намного выше, чем поломка самого кислородного датчика. Поэтому, при малейших подозрениях на поломку датчику надо первым делом отсоединить разъём и проверить его состояние, а также изучить провода на предмет деформации. Чаще всего провода переживаются в местах входа в разъём. Только после этого следует измерить напряжение λ-зонда в разных режимах работы мотора.

Обманка лямбда-зонда

Если появился индикатор Check Engine на панели приборов из-за плохо работающего лямбда-зонда, то можно воспользоваться обманкой лямбда-зонда. Она бывает электронной и механической.

Но отмечу, что попытка замены оригинального устройства обманкой не приведёт ни к чему хорошему. Электронный блок не определит сторонние сигналы, и никак их не будет применять для коррекции топливной смеси.

Механическая обманка выглядит в форме стальной или бронзовой проставки, где высверливают отверстие, через которое выхлопные газы в него попадают. Отработавшие газы вступают в реакцию с керамической крошкой, которую предварительно надо покрыть каталитическим слоем. В итоге происходит окисление CH и CO кислородом, благодаря чему уменьшается концентрация вредных веществ выхлопных газов при его выходе наружу. А если на авто находится 2 датчика, то сигналы между ними будут различаться (в виде синусоиды). ЭБУ «поймёт», что λ-зонды работают корректно. Это самый недорогой тип обманки.

Электронная обманка технологически сложнее, в него встроен микропроцессор. Она не только сможет «обмануть» ЭБУ, но и обеспечить его корректное функционирование.

Рассмотрим такой вопрос, как выбрать хороший кислородный датчик.

Лямбда-зонд какой фирмы лучше

Если выяснилось, что следует заменить кислородный датчик, то не надо бежать в ближайший автомагазин и выбирать, какой подешевле. Хочу отметить, что многие автопроизводители утверждают, что их лямбда-зонды универсальные, и они совместимы с той или иной маркой авто. Но здесь обнаруживаются следующие подводные камни.

Несовместимость кислородного датчика с вашей маркой авто может проявиться через определённый промежуток времени. На самом деле устройства могут иметь разную резьбу и конструкцию, а подходящий только принцип работы. Поэтому рекомендовано приобретать только оригинальное устройство с точно такой же маркировкой, что и на сломанном.

Как подобрать лучший лямбда-зонд? Вот небольшой список проверенных фирм, которые выпускают хорошие устройства:

  1. Bosch. Оригинальные запчасти имеют специальную наклейку с голограммой и защитным кодом. Последние цифры на коде должны совпадать с последними цифрами кислородного датчика.
  2. Denso. При выборе детали обратите внимание на наличие особых наплавов из металла, качество резьбы и сварки. Все обозначения на оригинальных устройствах не смогут стереться даже при их попытке стереть твёрдым предметом.
  3. NGK. Это европейский бренд, запчасти которого автопроизводителей применяют при заводской сборке многих автомобилей. Качество комплектующих высокое.

Чтобы выбрать наиболее подходящий лямбда-зонд, можно проконсультироваться со своим автомехаником, который точно скажет тип нужного устройства. Лучше всего на датчике не экономить, чтобы не пришлось через некоторое время покупать устройство снова.

Как продлить ресурс кислородного датчика

  1. Заправляйте автомобиль только на надёжных АЗС.
  2. Между запусками мотора должна быть пауза не менее 30 секунд.
  3. При проверке цилиндров не отключайте свечи зажигания.
  4. Не перегревайте выхлопную систему авто.
  5. Не рекомендуется обрабатывать наконечник датчика агрессивными химическими средствами.
  6. Не применяйте герметики для фиксации λ-зонда.
  7. Периодически проверяйте герметичность в местах соединения трубы и лямбда-зонда.

Видео: Лямбда зонд может убить самый надежный двигатель. Симптомы, как диагностировать

Как правильно диагностировать неисправный датчик кислорода? Внимательно смотрим видеоролик.

Лямбда-зонд – это довольно важный датчик в автомобиле, который следит за наличием кислорода в выхлопных газах. А это необходимо для того, чтобы топливная смесь была наиболее подходящей для работы двигателя в разный момент времени. Также существенно уменьшается выхлоп вредных веществ в окружающий воздух, что хорошо для экологии в целом. А ведь автопроизводители обязаны выпускать автомобили в соответствии с жесткими экологическими нормами, особенно в европейских странах.

Принцип работы кислородного датчика – в постоянном измерении количества остаточного кислорода в выхлопных газах.

Датчик относит к так называемой «дыхательной» системе автомобиля, если сравнивать устройство автомобиля с живым организмом. Причём работает λ-зонд при экстремально высокой температуре при постоянном напряжении, постоянно передавая данный в электронный блок управления. Применяют несколько разных видов кислородных датчиков (чаще всего циркониевый), а в некоторых марках авто их 2 или даже 4 штуки. Кислородный элемент устанавливают в выпускном коллекторе перед катализатором, а другое устройство устанавливают в подкапотное пространство.

Чтобы сохранить максимальный ресурс датчика рекомендуется заправляться только на проверенных автозаправочных станциях.

Проголосовало: 37


Сделай репост и информация будет всегда под рукой ✅

Признаки неисправного или неисправного датчика кислорода

Датчик кислорода в вашем автомобиле измеряет уровень кислорода в выхлопных газах, выходящих из двигателя. Эта информация используется модулем управления трансмиссией (PCM) для определения правильного соотношения воздух-топливо для вашего двигателя в режиме реального времени. Датчик расположен в выхлопной системе и обеспечивает эффективную работу впрыска топлива и синхронизации двигателя, что помогает контролировать выбросы. Датчик кислорода передает данные в PCM автомобиля, чтобы поддерживать оптимальное соотношение воздух-топливо для вашего двигателя.Плохой или неисправный датчик кислорода отрицательно скажется на выбросах в окружающую среду и работе двигателя, поэтому есть несколько вещей, на которые следует обратить внимание, прежде чем датчик кислорода полностью выйдет из строя.

1. Загорается индикатор двигателя.

Первая линия защиты — это индикатор Check Engine. Индикатор проверки двигателя загорится, если у вас неисправный или неисправный датчик кислорода. Как только этот индикатор загорится, обратитесь к профессиональному автомобильному технику для проверки индикатора Check Engine.Этот свет может загореться по разным причинам, поэтому важно, чтобы его осмотрел профессионал, который сможет правильно диагностировать точную причину. Если у вас автомобиль с большим пробегом, велика вероятность, что у него неисправный кислородный датчик, который необходимо заменить.

2. Плохой расход бензина

Если датчик кислорода выходит из строя, откажутся системы подачи топлива и сжигания топлива. Если неисправный кислородный датчик нарушает соотношение воздуха и топлива, или если в двигатель впрыскивается слишком много топлива, расход топлива вашего автомобиля будет уменьшен.Если вы обнаружите, что заправляете бензобак чаще, записывайте, сколько галлонов вы заправляете и как часто. Если это больше, чем обычно, попросите профессионального механика проверить ваш кислородный датчик.

3. Неровная работа двигателя на холостом ходу и пропуски зажигания

Если ваш датчик кислорода выходит из строя, вы можете заметить, что ваш автомобиль ходит неровно, работает с перебоями или нерегулярно на холостом ходу. Поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздух-топливо, неисправный датчик может нарушить эти функции двигателя, вызывая грубую или нерегулярную работу двигателя на холостом ходу.

Когда заменять датчик

Если ваш автомобиль был произведен в течение последних 15 лет, датчик кислорода следует заменять каждые 60 000–90 000 миль. Этот датчик изнашивается и со временем выходит из строя. Замена неисправного или вышедшего из строя датчика кислорода снизит уровень выбросов, выбрасываемых вашим автомобилем в атмосферу, при этом двигатель будет работать плавно и правильно. Как только вы заметите индикатор проверки двигателя, недостаточный расход топлива или нестабильную работу двигателя на холостом ходу, закажите в YourMechanic услугу по замене кислородного датчика.Это обеспечит плавную и эффективную работу вашего автомобиля и поможет продлить срок службы вашего двигателя.

SmogTips.com — Как работает датчик кислорода? Узнайте о датчике кислорода. Найдите датчик кислорода. Датчик O2. Где мой датчик o2. Где мой кислородный датчик. неисправен кислородный датчик. Датчик топлива и воздуха. Соотношение воздух-топливо. Что делает кислородный датчик? датчик кислорода в моей машине. автомобильный кислородный датчик, автомобильный кислородный датчик. Как работает кислородный датчик? вышел из строя кислородный датчик. Консультации по проверке смога и выбросам

Для испытания на смог: Подача топлива в камеры сгорания двигателя контролируется бортовым компьютером или блоком управления двигателем (ЭБУ) и топливными форсунками.Чтобы двигатель прошел проверку на смог, необходимо тщательно контролировать подачу топлива, чтобы производить наименьшие выбросы. Если форсунки не подают достаточное количество топлива в камеры сгорания, это вызывает низкие выбросы CO и бедную топливную смесь, вызывающую высокое содержание углеводородов. В ситуации, когда в форсунках подается слишком много топлива, это приводит к высоким выбросам CO и богатой топливной смеси, что приводит к высоким выбросам углеводородов.

Основным компонентом, сообщающим компьютеру, сколько топлива находится в выхлопной системе в любой момент времени, является датчик кислорода. Датчик кислорода отправляет электрический сигнал в ЭБУ, позволяя компьютеру точно определить, сколько топлива он должен продолжать подавать в камеры сгорания. Если по какой-либо причине датчик 02 не отправляет точную информацию в компьютер или ленив в отправке правильного сигнала, программа подачи топлива будет изменена.

Эксплуатация: Во время нормальной работы напряжение кислородных датчиков должно переключаться между 0,1 и 1,0 вольт со скоростью примерно 50 циклов в минуту.Напряжение датчика O2 выше 0,45 В интерпретируется ECM как богатый выхлоп, а сигнал напряжения датчика O2 ниже 0,45 В как обедненный выхлоп.

Контроллер ЭСУД отвечает за переключение напряжения датчика кислорода с высокого на низкое для обеспечения оптимальной топливной эффективности, минимальных выбросов и максимального количества миль на галлон. Обычно первым признаком поломки или неисправности датчика кислорода является низкая экономия топлива. В случае отказа: Средний срок службы ненагреваемого кислородного датчика составляет 50 000 миль, а подогреваемого кислородного датчика — 100 000 миль.Что и говорить, кислородные датчики требуют периодической замены. Несоблюдение этого требования с большей вероятностью приведет к сбою проверки на смог. 4 из 10 неудачных проверок смога с высоким содержанием CO будут из-за неисправного, поврежденного или отложенного датчика кислорода. Вероятно, это один из наиболее недооцененных компонентов выбросов, и ему следует уделять гораздо больше внимания.

Часто пройти проверку смога просто, установив новый кислородный датчик. Мы рекомендуем опытному механику по ремонту автомобильного смога или выхлопных газов выполнить демонтаж, установку и диагностику этого компонента.

Что такое датчик кислорода и как он может выйти из строя?

Как будто проблем с машиной мало! Теперь снова загорается индикатор проверки двигателя, и на этот раз механик Мэриленд сообщает вам, что это неисправный датчик кислорода. По правде говоря, кислородный датчик — довольно частый триггер для проверки индикаторов двигателя. Датчик O2 — это изнашиваемая деталь в вашем автомобиле, подверженная воздействию сильной жары. Есть множество причин, по которым он может выйти из строя, но обычно есть только одно решение — заменить его.Если вы хотите узнать больше о датчиках кислорода или просто хотите изучить эту тему, прежде чем звонить в автомастерскую, чтобы узнать цену, эта статья для вас.

Датчик кислорода — это небольшое устройство, расположенное в выхлопной системе вашего автомобиля. По форме и размеру он напоминает свечу зажигания. В зависимости от расположения относительно каталитического нейтрализатора он может располагаться выше по потоку (перед преобразователем) или ниже по потоку (после преобразователя). Большинство автомобилей, выпущенных после 1990 года, имеют датчики кислорода как перед, так и после него.А автомобили с двойным выхлопом имеют в общей сложности 4 датчика O2.

Датчик кислорода контролирует количество кислорода в выхлопных газах. Это несгоревший кислород, который изначально был введен в топливо для правильного сгорания. С помощью сигнала напряжения датчик O2 сообщает компьютеру автомобиля, сколько кислорода содержится в выхлопных газах, чтобы компьютер мог регулировать смесь топлива и кислорода, подаваемую в двигатель. Размещение датчика до и после каталитического нейтрализатора позволяет ему отслеживать чистоту выхлопных газов, а также контролировать эффективность нейтрализатора.

Датчик кислорода в современных автомобилях может прослужить до 100 000 миль, но обычно проблемы возникают раньше. Со временем датчик кислорода может засориться побочными продуктами сгорания, такими как сера, свинец, присадки к топливу, масляная зола и т. Д. Это загрязнение приводит к тому, что датчик теряет способность генерировать напряжение и посылать правильный сигнал.

Использование топлива, не рекомендованного для вашего автомобиля, или использование некачественного бензина также может ускорить выход из строя кислородного датчика. И если вы пропускаете техническое обслуживание, особенно такие вещи, как своевременная замена свечи зажигания и воздушного фильтра, вы увеличиваете вероятность неполного сгорания топлива, что, в свою очередь, приводит к увеличению количества грязи и сажи в вашей системе выбросов.

В большинстве случаев неисправный кислородный датчик запускает контрольную лампу двигателя. P0138 и P0135 — это некоторые из кодов, которые вы можете ожидать увидеть на считывателе OBD II, если он у вас есть. Кроме этого, трудно обнаружить неисправный кислородный датчик. Это неизбежно приведет к сокращению расхода топлива, но обычно этого недостаточно, чтобы средний водитель заметил.Снижение происходит постепенно и происходит с течением времени, поэтому, если вы не будете следить за своими MPG, вы, вероятно, пропустите эти признаки. Плохой или неисправный датчик O2 также может привести к тому, что вы не пройдете тест на выбросы.

Замена одного кислородного датчика обычно стоит от 200 до 400 долларов. По большей части это стоимость самого датчика, которая может стоить от 30 до 200 долларов в зависимости от года, марки и модели вашего автомобиля. Стоимость труда будет зависеть от того, насколько доступен датчик в вашем конкретном автомобиле.В некоторых случаях неисправный кислородный датчик может указывать на другие проблемы, такие как неисправный каталитический нейтрализатор, и в этом случае ремонт может оказаться дорогостоящим.

Замена кислородного датчика — относительно простой процесс, но это не работа, сделанная своими руками, если у вас нет лифта и вы не выполняли техническое обслуживание автомобиля раньше. Датчик расположен на нижней стороне вашего автомобиля, и до него может быть трудно добраться в зависимости от конструкции вашего автомобиля. Кроме того, вам понадобится считыватель OBD II, чтобы точно знать, какой датчик заменить.Если это звучит как слишком большая проблема, просто отведите свой автомобиль в один из четырех сертифицированных автомобилей Hillmuth в Кларксвилле, Колумбии, Гленвуде или Гейтерсбурге. Наши опытные специалисты смогут диагностировать

#converter #oxygensensor

ЧТО НУЖНО ЗНАТЬ ДОМАШНЕМУ МЕХАНИЧЕСКОМУ ОБОРУДОВАНИЮ О ДАТЧИКАХ O2

Сегодняшние компьютеризированные системы управления двигателем полагаются на входные данные от различных датчики для регулирования производительности двигателя, выбросов и других важных функций.Датчики должны предоставлять точную информацию, в противном случае возникнут проблемы с управляемостью, это может привести к повышенному расходу топлива и выбросам.

Одним из ключевых датчиков в этой системе является датчик кислорода. Его часто называют как датчик «O2», потому что O2 — это химическая формула кислорода (кислород атомы всегда путешествуют парами, а не в одиночку).

Первый датчик O2 был представлен в 1976 году на Volvo 240. Автомобили для Калифорнии. получил их следующие в 1980 году, когда правила выбросов Калифорнии требовали более низких выбросов.Федеральные законы о выбросах сделали датчики O2 практически обязательными для всех автомобилей и освещения. грузовики, построенные с 1981 года. И теперь, когда здесь действуют правила OBD-II (1996 и более новые автомобили), многие автомобили теперь оснащены несколькими датчиками O2, некоторые целых четыре!

Датчик O2 установлен в выпускном коллекторе для контроля количества несгоревшего кислород находится в выхлопных газах, когда выхлопные газы выходят из двигателя. Контроль кислорода Уровни в выхлопе — это способ измерения топливной смеси.Это говорит компьютер, если топливная смесь горит богатой (меньше кислорода) или бедной (больше кислород).

На относительную насыщенность или обедненность топлива может влиять множество факторов. смесь, включая температуру воздуха, температуру охлаждающей жидкости двигателя, барометрическое давление, положение дроссельной заслонки, расход воздуха и нагрузка на двигатель. Есть другие датчики для отслеживания этих факторов, но датчик O2 является основным монитором для что происходит с топливной смесью. Следовательно, любые проблемы с O2 датчик может вывести из строя всю систему.

Компьютер использует вход кислородных датчиков для регулирования топливной смеси, которая называется топливным «контуром управления с обратной связью». Компьютер подает сигнал от датчика O2 и реагирует изменением топливной смеси. Это дает соответствующее изменение показаний датчика O2. Это называется «закрытым петли », потому что компьютер использует вход датчика O2 для регулирования топливная смесь. Результатом является постоянное переключение от богатого к другому. обедненной смеси, которая позволяет каталитическому нейтрализатору работать с максимальной эффективностью, в то время как поддержание надлежащего баланса средней общей топливной смеси для минимизации выбросы.Это сложная установка, но она работает.

Когда не поступает сигнал от датчика O2, как в случае холодного двигателя сначала запускается (или датчик 02 выходит из строя), компьютер заказывает исправленный (неизменная) богатая топливная смесь. Это называется операцией «разомкнутого контура». потому что входной сигнал от датчика O2 не используется для регулирования топливной смеси. Если двигатель не переходит в замкнутый контур, когда датчик O2 достигает рабочего состояния температура, или выпадает из замкнутого контура из-за потери сигнала датчика O2, двигатель будет работать слишком богато, что приведет к увеличению расхода топлива и выбросы.Плохой датчик охлаждающей жидкости также может предотвратить попадание системы в замкнутый цикл, потому что компьютер также учитывает температуру охлаждающей жидкости двигателя, когда решение, переходить ли в замкнутый цикл.

Датчик O2 работает как миниатюрный генератор и вырабатывает собственное напряжение, когда становится жарко. Внутри вентилируемой крышки на конце датчика, который ввинчивается в Выпускной коллектор представляет собой колбу из циркониевой керамики. Колба покрыта снаружи пористым слоем платины.Внутри колбы две полоски платина, служащая электродами или контактами.

Внешняя часть колбы подвергается воздействию горячих газов в выхлопе, в то время как внутренняя часть колбы вентилируется изнутри через корпус датчика наружу Атмосфера. Кислородные датчики старого образца на самом деле имеют небольшое отверстие в корпусе оболочка, чтобы воздух мог попасть в датчик, но датчики O2 более нового типа «дышат» через их соединители проводов и не имеют вентиляционного отверстия. Трудно поверить, но крошечный расстояние между изоляцией и проводом позволяет воздуху просачиваться в датчик (по этой причине никогда не используйте смазку для датчика O2. разъемы, потому что они могут блокировать поток воздуха).Удаление воздуха из датчика через провода вместо отверстия в корпусе снижает риск попадания грязи или воды загрязнение, которое может засорить датчик изнутри и вызвать его выход из строя. Разница в уровнях кислорода между выхлопным и наружным воздухом внутри помещения. Датчик заставляет напряжение течь через керамическую лампу. Чем больше разница, тем выше значение напряжения.

Датчик кислорода обычно генерирует напряжение до 0,9 вольт, когда топливо смесь богатая и в выхлопе мало несгоревшего кислорода.Когда бедная смесь, выходное напряжение датчиков упадет примерно до 0,1 вольт. Когда топливно-воздушная смесь сбалансирована или находится в точке равновесия около 14,7 на 1, датчик будет показывать около 0,45 В.

Когда компьютер получает богатый сигнал (высокое напряжение) от датчика O2, он наклоняет топливную смесь, чтобы уменьшить показания датчиков. Когда датчик O2 показания становятся бедными (низкое напряжение), компьютер снова меняет направление, делая топливо смесь богатая.Это постоянное колебание топливной смеси вперед и назад. происходит с разной скоростью в зависимости от топливной системы. Скорость перехода медленнее всего на двигателях с карбюраторами с обратной связью, обычно один раз в секунду при 2500 об. / Мин. Двигатели с впрыском в корпус дроссельной заслонки несколько быстрее (в 2–3 раза в секунду при 2500 об / мин), а двигатели с многоточечным впрыском — самые быстрые (От 5 до 7 раз в секунду при 2500 об / мин).

Датчик кислорода должен быть горячим (около 600 градусов или выше), прежде чем он запустится. для генерации сигнала напряжения, поэтому многие кислородные датчики имеют небольшой нагрев элемент внутри, чтобы помочь им быстрее достичь рабочей температуры.В Нагревательный элемент также может предотвратить слишком сильное охлаждение датчика во время длительный холостой ход, что может привести к возврату системы в режим разомкнутого контура.

Датчики O2 с подогревом используются в основном в новых автомобилях и обычно имеют 3 или 4 датчика. провода. Старые однопроводные датчики O2 не имеют нагревателей. При замене O2 датчик, убедитесь, что он того же типа, что и оригинал (с подогревом или без него).

Начиная с нескольких автомобилей 1994 и 1995 годов, а также всех автомобилей 1996 года и новее, количество кислородных датчиков на двигатель увеличилось вдвое.Второй датчик кислорода теперь используется после каталитического нейтрализатора для контроля преобразователей операционная эффективность. На двигателях V6 или V8 с двойным выхлопом это означает до четыре датчика O2 (по одному для каждого ряда цилиндров и по одному после каждого преобразователя) могут быть использовал.

Система OBD II предназначена для контроля характеристик выбросов двигатель. Это включает в себя наблюдение за всем, что может вызвать выбросы в атмосферу. увеличивать. Система OBD II сравнивает показания уровня кислорода датчиков O2. до и после преобразователя, чтобы увидеть, снижает ли преобразователь загрязняющие вещества в выхлопе.Если он не видит изменений в уровне кислорода показания, это означает, что преобразователь не работает должным образом. Это вызовет Контрольная лампа неисправности (MIL) должна загореться.

Датчики

O2 невероятно прочны, учитывая условия эксплуатации, в которых они живут дюйм. Но датчики O2 изнашиваются и в конечном итоге должны быть заменены. Эффективность датчика O2 имеет тенденцию к снижению с возрастом как загрязняющие вещества. накапливаются на кончике сенсора и постепенно снижают его способность производить Напряжение.Такое ухудшение может быть вызвано различными веществами. которые попадают в выхлопные газы, такие как свинец, силикон, сера, масляная зола и даже какие-то присадки к топливу. Датчик также может быть поврежден окружающей средой. такие факторы, как вода, брызги дорожной соли, масло и грязь.

Поскольку датчик стареет и становится вялым, время, необходимое для реакции на изменения в топливно-воздушной смеси замедляется, что приводит к увеличению выбросов. Это случилось потому что колебание топливной смеси замедляется, что снижает КПД преобразователя.Эффект более заметен на двигателях с мультипортом. впрыск топлива (MFI), чем электронная карбюрация или впрыск дроссельной заслонки потому что соотношение топлива изменяется намного быстрее в приложениях MFI. Если датчик полностью умирает, результатом может быть фиксированная богатая топливная смесь. По умолчанию для большинства применений с впрыском топлива средний диапазон составляет три минуты. Это вызывает большой скачок расхода топлива, а также выбросов. И если преобразователь перегревается из-за богатой смеси, он может выйти из строя.Одно исследование EPA показало, что 70% автомобилей, не прошедших сертификацию I / M 240, Тест нужен новый датчик O2.

Единственный способ узнать, выполняет ли датчик O2 свою работу, — это проверить его. регулярно. Вот почему на некоторых автомобилях (в основном импортных) есть датчик обслуживания. свет напоминания. Хорошее время для проверки датчика — это когда свечи зажигания измененный.

Вы можете считывать показания датчиков O2 с помощью диагностического прибора или цифрового вольтметра, но переходы трудно увидеть, потому что числа так сильно прыгают.Вот где действительно сияет инструмент сканирования на базе ПК, такой как AutoTap. Вы можете использовать графические функции, чтобы наблюдать за изменениями напряжения датчиков O2. Программное обеспечение отобразит выходное напряжение датчика в виде волнистой линии, которая показывает как его амплитуду (минимальное и максимальное напряжение), так и его частоту (скорость перехода от богатого к обедненному).

Хороший датчик O2 должен выдавать колеблющуюся форму волны на холостом ходу, что напряжение изменяется от почти минимального (0,1 В) до почти максимального (0.9v). Создание топливная смесь искусственно обогащена путем подачи пропана во впускной коллектор должен заставить датчик реагировать почти немедленно (в течение 100 миллисекунд) и перейти на максимальный (0,9 В) выход. Создание обедненной смеси путем открытия вакуума Линия должна привести к падению выходного сигнала датчика до минимального (0,1 В) значения. Если датчик не качается вперед и назад достаточно быстро, это может указывать на нужна замена.

Если цепь датчика O2 разомкнута, закорочена или выходит за пределы допустимого диапазона, это может привести к возникновению неисправности. код и включите контрольную лампу проверки двигателя или неисправности.Если дополнительная диагностика выявляет неисправность датчика, требуется замена. Но многие датчики O2, которые сильно изношены, продолжают работать достаточно хорошо, чтобы не установить код неисправности, но недостаточно хорошо, чтобы предотвратить увеличение выбросов и потребление топлива. Следовательно, отсутствие кода неисправности или контрольной лампы не означает, что датчик O2 работает нормально.

Очевидно, что неисправный датчик O2 требует замены. Но может также будет преимуществом периодической замены датчика O2 в профилактических целях. Обслуживание.Замена стареющего датчика O2, который стал вялым, может восстановить максимальная топливная эффективность, минимизация выбросов выхлопных газов и продление срока службы конвертер.

Необогреваемые 1- или 2-проводные датчики O2 на автомобилях с 1976 по начало 1990-х годов могут быть заменены каждые 30 000 на 50 000 км. Подогреваемые 3- и 4-проводные датчики O2 на с середины 1980-х до середины 1990-х годов приложения можно менять каждые 60 000 миль. На Автомобили, оборудованные OBD II (1996 и новее), интервал замены 100000 миль Рекомендовано.

Признаки неисправного датчика кислорода (O2) и опасности — Rx Mechanic

Датчик кислорода отвечает за измерение уровня остаточного кислорода в остаточных выхлопных газах, выходящих из двигателя вашего автомобиля. Затем датчик передает результаты измерений в модуль управления трансмиссией автомобиля, который определяет точные уровни впрыска топлива для обеспечения эффективного сгорания топлива в двигателе.

Таким образом, неисправный кислородный датчик означает, что у вашего автомобиля возникнут проблемы с соотношением воздух-топливо, которые могут проявляться по-разному, включая неэффективность сгорания топлива и проблемы с производительностью двигателя.

Кроме того, поскольку кислородные сообщения, отправляемые датчиками кислорода на PCM автомобиля, помогают ему регулировать топливную смесь и выхлопные газы, выделяемые в окружающую среду, автомобиль с неисправным датчиком кислорода выделяет худшие соединения на основе углерода, которые увеличивают глобальное потепление в окружающей среде. .

Вот некоторые из симптомов неисправного датчика O2:

Признаки неисправного датчика O2

Датчики кислорода являются необходимыми деталями автомобиля, поскольку они проверяют соотношение воздуха и топлива в двигателе вашего автомобиля. и передает сообщения компьютеру, чтобы он мог соответствующим образом их настроить.

Содержание кислорода в двигателе зависит от условий окружающей среды. Такие элементы, как температура, высота, давление воздуха, температура двигателя и нагрузка двигателя, являются факторами, которые влияют на соотношение бензина и кислорода во время сгорания. Когда ваш двигатель работает на обедненной смеси с высоким отношением кислорода к топливу, выхлопные газы выделяют больше загрязняющих веществ в окружающую среду.

Помимо кода неисправности датчиков O2 (P0131), отправляемого для сигнализации неисправности датчиков, вот как вы можете определить неисправность датчика кислорода.

Вам могут понравиться Автомобильные датчики и их функции [26 наиболее распространенных датчиков]

Загорается лампа проверки двигателя

Первым признаком неисправности датчика кислорода является горящая лампа проверки двигателя. Индикатор проверки двигателя загорается при выходе из строя какой-либо части двигателя. Вы всегда должны связываться с автомехаником, когда у вас горит лампа Check Engine для проверки, потому что она включается по разным причинам. Единственный способ правильно диагностировать причину — осмотреть вашу машину профессионалом.

Плохая экономия топлива

При ненормальном увеличении расхода топлива высока вероятность того, что в вашем автомобиле неисправен кислородный датчик. Когда топливо слишком богатое или слишком бедное, сгорание топлива в двигателе теряет эффективность. Поскольку кислородные датчики постепенно изнашиваются, вы также заметите, что потребление медленно увеличивается.

Вы также можете заметить неприятный яичный запах при сгорании топлива из-за образования остатков серы и азота. Еще одним признаком выхода из строя кислородных датчиков является образование черного дыма на выхлопе из-за низкой экономии топлива.Всегда следите за количеством топлива, которое вы заправляете на станции, и уровнем его расхода, чтобы замечать, когда у вашего датчика кислорода возникают проблемы.

Пропуски зажигания и неровная работа двигателя на холостом ходу

Когда ваш кислородный датчик начинает выходить из строя, вы заметите, что ваш автомобиль часто пропускает зажигание, работает грубо и неравномерно на холостом ходу. Неисправные датчики связаны с другими проблемами производительности двигателя, такими как потеря мощности, колебания двигателя и остановка двигателя при запуске автомобиля.

Как упоминалось ранее, сообщения кислородного датчика помогают управлять синхронизацией двигателя и интервалами сгорания.Они влияют на соотношение воздуха и топлива, которое необходимо для эффективного сгорания.

Следовательно, неисправный датчик нарушает эти функции двигателя и вызывает грубую и нерегулярную работу двигателя на холостом ходу или другие проблемы, связанные с двигателем.

Слабые рабочие характеристики двигателя

При возникновении трудностей сгорания в процессах двигателя транспортное средство будет испытывать снижение производительности двигателя. Когда у вас плохой кислородный датчик, соотношение воздух-топливо будет сбалансировано неточно, что приведет к недостаточному сгоранию.

Может ли неисправный датчик O2 вызвать плохое ускорение?

Да, некачественный датчик отправляет неверные сообщения в модуль управления трансмиссией автомобиля, который контролирует соотношение топлива, которое использует ваш автомобиль. Неправильный баланс вызывает неполное сгорание, которое мешает передаче мощности механическим частям, приводящим в движение автомобиль. Таким образом, вы можете нажать на педали и получить несуществующее или ограниченное ускорение.

Неудачные тесты на выбросы

Еще одним признаком того, что вы можете иметь дело с неисправным кислородным датчиком, являются постоянные неудачные тесты на выбросы.Некоторые округа и штаты требуют, чтобы транспортные средства проходили регулярные тесты на выбросы для контроля загрязнения окружающей среды. Датчик кислорода находится в выпускном коллекторе и помогает контролировать выбросы.

Таким образом, невыполнение тестов на выбросы может указывать на неисправность датчика кислорода и системы управления.
Поскольку неисправные выбросы вызывают не только датчик кислорода и система регулирования соотношения топлива, вам следует проконсультироваться со специалистом, чтобы точно диагностировать проблему вашего автомобиля.

Грубый звук двигателя

Когда вы некоторое время водите машину, вы привыкаете к нему и можете легко уловить тревожные звуки двигателя.Хорошо работающий двигатель относительно тихий. Поэтому, когда ваша машина издает громкие звуки, в основном на холостом ходу, велика вероятность, что у вас неисправен датчик кислорода.

Неисправный кислородный датчик влияет на время впрыска топлива и уровни сгорания, создавая неприятные шумы. Плохое сгорание топлива затрудняет ускорение вашего автомобиля и может привести к его внезапному отключению, когда вы находитесь в дороге.

Выбросы черного дыма

Выбросы черного дыма на выхлопе сигнализируют о неэффективном сгорании в двигателе.Основная роль кислородного датчика — отправлять информацию в блок управления двигателем и сообщать ему, как эффективно сбалансировать количество воздуха и топлива для вашего автомобиля и, таким образом, предотвратить любые выбросы.

Неисправные кислородные датчики не могут точно контролировать соотношение воздуха и топлива, что означает, что ваш процесс сгорания будет происходить плохо, что приведет к проблемам с производительностью и появлению черного дыма. У вашего автомобиля также будет высокий расход топлива, плохая работа на холостом ходу и серьезные проблемы с запуском.

Выбросы дыма и глобальное потепление

Выбросы дыма от автомобилей составляют пятую часть всех выбросов дыма, которые разрушают озоновый слой и вызывают эффект глобального потепления на окружающую среду.Транспортные средства с неполным сгоранием углерода выделяют сильный дым, который усиливает это негативное воздействие на окружающую среду. Таким образом, наличие функциональных кислородных датчиков не только повышает эффективность вождения автомобиля, но и снижает воздействие глобального потепления на окружающую среду.

Часто задаваемые вопросы (FAQ)

В: Что происходит с автомобилем, если датчик кислорода неисправен?

Если у вас неисправный кислородный датчик, он либо отправит неверный ответ на PCM автомобиля, либо не отправит никаких сообщений вообще.Это мешает автомобилю поддерживать точное соотношение кислорода к топливу, которое обеспечивает эффективную работу вашего автомобиля. Поэтому, как объяснялось ранее, когда у вас выходит из строя датчик кислорода, у вас будет неэффективный расход топлива, у вас могут возникнуть перебои в зажигании и будут выделяться сажистые выхлопные газы.

В: Может ли неисправный датчик O2 вызвать отключение питания?

Неисправный датчик O2 передает ложные показания компьютеру, вызывая неточные настройки системы впуска и подачи топлива вашего двигателя внутреннего сгорания.Эти условия приводят к неточным точкам переключения передач, указанным модулем управления трансмиссией вашего автомобиля. Неправильная синхронизация и впрыск топлива влияют на сгорание топлива, что способствует эффективной работе вашего автомобиля. Неадекватное сгорание в конечном итоге приводит к недостаточной мощности для ускорения и других функций двигателя.

В: Неисправный датчик O2 вызовет разбрызгивание?

Основная функция кислородных датчиков заключается в измерении обогащения или бедности выхлопных газов в камере сгорания автомобиля.Затем автомобиль регулирует количество топлива, поступающего в двигатель, в зависимости от показаний кислородных датчиков. Неисправный датчик подает в двигатель больше или меньше топлива, чем требуется автомобилю, что приводит к его разбрызгиванию.
Вот почему вам следует регулярно заменять кислородные датчики, чтобы обеспечить правильный баланс воздушно-топливного отношения.

В: Может ли датчик O2 вызвать отключение автомобиля?

Маловероятно, что неисправный датчик кислорода приведет к отключению вашего автомобиля. Датчики O2 только передают информацию в PCM, чтобы адекватно контролировать топливно-воздушную смесь.Когда датчик кислорода полностью выходит из строя, в автомобиле загорается индикатор проверки двигателя, но он продолжает работать в обычном режиме, пока более серьезные проблемы не приведут к остановке автомобиля.

Q: Можно ли водить машину с неисправным кислородным датчиком?

Датчики кислорода расположены до или после каталитического нейтрализатора. Поэтому, когда ваши кислородные датчики неисправны и загорается индикатор проверки двигателя, вы получите общий код P0136, который указывает на проблемы с кислородными датчиками на первом ряду выхлопной системы. Код обычно означает, что ваши кислородные датчики загрязнены или выходят из строя.

Хотя ваш автомобиль будет продолжать движение с неисправными датчиками кислорода и горящей лампой проверки двигателя, вам не следует ездить на нем больше, чем требуется. Вы заметите, что автомобиль будет работать медленно и время от времени давать осечки. Плохое соотношение топлива и кислорода из-за неисправного датчика может вызвать дальнейшие механические проблемы, если вы не отремонтируете свой автомобиль как можно скорее.

Q: Сколько стоит замена кислородного датчика?

Стоимость замены кислородного датчика вашего автомобиля зависит от модели вашего автомобиля и затрат на рабочую силу вашего механика.Новый кислородный датчик может стоить от 50 до 100 долларов. Стоимость труда механика может достигать 200 долларов.

Ставки оплаты труда большинства механиков колеблются от 50 до 150 долларов в час. Поэтому вы должны быть готовы заплатить около 100 долларов в качестве затрат на рабочую силу, потому что замена кислородного датчика — это простой процесс, который занимает около 30 минут для профессионалов с подходящим набором инструментов для механиков.

Вы можете попытаться заменить кислородный датчик самостоятельно, если у вас есть необходимое оборудование, но имейте в виду, что на некоторых автомобилях может потребоваться снятие нескольких других деталей, чтобы вы могли получить доступ к датчикам O2.

Признаки неисправности датчика кислорода YouTube

Заключительные слова

Когда датчик кислорода вашего автомобиля измеряет уровень кислорода в выхлопных газах, он отправляет эту информацию в модуль управления трансмиссией (PCM), который определяет правильное соотношение воздуха и топлива для вашего двигателя в режиме реального времени. Датчик расположен в выхлопной системе и обеспечивает эффективную работу впрыска топлива и синхронизации двигателя, помогая контролировать выбросы. Кислородные датчики передают данные в PCM автомобиля, чтобы поддерживать оптимальное соотношение воздух-топливо для вашего двигателя.

Неисправный или неисправный кислородный датчик повлияет на выбросы выхлопных газов и работу двигателя, поэтому есть вещи, на которые следует обратить внимание, прежде чем ваш кислородный датчик полностью выйдет из строя. Если у вас возникают пропуски зажигания, плохой пробег двигателя или выбросы черного цвета из выхлопных газов, вам следует проверить и заменить кислородный датчик, прежде чем ваш автомобиль будет больше поврежден.

Лучший автосервис в районе Пенсакола!

Кислородные датчики вашего автомобиля могут быть ответственны за то, что ваш индикатор «проверьте двигатель» горит.Узнайте больше об этих крошечных датчиках здесь.

Датчики кислорода — одни из самых важных элементов вашего автомобиля. Датчик кислорода, разработанный в конце 1960-х годов компанией Роберт Бош, измеряет количество кислорода в жидкости или газе.

Хотя большинство владельцев автомобилей не понимают, что это за датчик кислорода и что он делает, стоит знать, что этот простой маленький датчик — одна из наиболее частых причин, по которой у вас загорается индикатор «Проверьте двигатель». В большинстве случаев новая лампочка «проверьте двигатель» может быть связана с неисправным датчиком кислорода или чрезмерными выбросами.

Вот что вам нужно знать о датчиках кислорода и почему так важно уделять внимание своим датчикам.

Что такое датчик кислорода?

Датчик кислорода измеряет количество кислорода в жидкости или газе. Мы уже рассмотрели это. Теперь вопрос в том, как именно это сделать. На самом деле процесс довольно простой.

Датчики кислорода изготовлены из оксида циркония и платины с керамическим покрытием. В настоящее время их можно встретить на всех автомобилях, выпущенных после 1980 года.Датчик кислорода находится в системе контроля выбросов и отправляет обновления данных на компьютер в двигателе. Когда датчик O2 работает нормально, он гарантирует, что ваш двигатель продолжает работать с максимальной производительностью и что выбросы постоянно контролируются.

При выходе из строя кислородного датчика загорится индикатор проверки двигателя. Более того, автомобиль с неисправным кислородным датчиком не пройдет проверку на выбросы.

Признаки неисправности кислородного датчика

Когда ваш кислородный датчик начинает выходить из строя, есть много очевидных признаков.Вот несколько наиболее распространенных показаний:

  • Менее эффективная работа. Рывки при стабильном дросселе, плохой холостом ходу, тяжелые проблемы при запуске и т. Д.
  • Большой расход топлива
  • Проверьте индикатор двигателя на

В отличие от масляного и воздушного фильтров, кислородные датчики не требуют регулярной замены. Вместо этого их следует заменять только в случае выхода из строя.

Потому что они являются важным компонентом общей системы выбросов вашего автомобиля, и потому что они контролируют количество кислорода, присутствующего в ваших выхлопных газах, и передают эту информацию обратно на компьютер вашего двигателя (который затем регулирует соотношение воздух-топливо в вашем автомобиле). , кислородные датчики препятствуют правильной работе вашего двигателя в случае их выхода из строя.

Это, в свою очередь, создает многие из вышеперечисленных проблем, включая более низкую экономию топлива, более высокие выбросы и возможное повреждение других элементов вашего автомобиля, таких как каталитический нейтрализатор. К сожалению, в настоящее время на транспортных средствах нет усовершенствованной системы предупреждения, которая сообщала бы вам о неисправности датчика кислорода, поэтому владельцам автомобилей необходимо искать другие признаки, чтобы указать на этот факт.

Важность оценки датчика кислорода профессионалом

Если вы заметили какой-либо из этих знаков в своей машине, не бойтесь.Заменить кислородный датчик не так сложно, как может показаться. Впрочем, это еще и не работа своими руками.

Если ваш кислородный датчик неисправен, свяжитесь с нашей командой. Мы специализируемся на уходе за всем вашим каталитическим нейтрализатором и выхлопными системами, а также глушителями и датчиками кислорода. Мы работаем для вас, и наши квалифицированные механики будут рады диагностировать и устранить вашу проблему.

5 Признаков неисправного датчика кислорода (и стоимость замены в 2021 г.)

(Обновлено 15 октября 2020 г.)

Датчик кислорода (также известный как датчик O2) расположен внутри выпускного коллектора автомобиля.Его цель — отслеживать уровень кислорода, который остается несгоревшим в выхлопной системе, пока выхлопные газы выходят из двигателя.

Датчик кислорода отправляет в ЭБУ сигнал, указывающий, сколько кислорода было обнаружено в выхлопных газах. Оттуда ЭБУ регулирует соотношение воздух-топливо для оптимизации сгорания с учетом текущей ситуации, и цикл повторяется. Это называется режимом замкнутого контура.

Замкнутый контур обычно используется в крейсерском режиме и в условиях небольшой нагрузки. Когда вы нажимаете на газ и запрашиваете полную мощность, большинство автомобилей игнорируют сигнал датчика кислорода, который называется режимом разомкнутого контура.Это даст вам худшую экономию топлива и более богатое соотношение воздух-топливо, в то время как ECU использует предварительно запрограммированные значения, чтобы определить, сколько топлива нужно впрыснуть.

Признаки неисправности датчика O2

Датчик кислорода в автомобиле должен быть в рабочем состоянии, чтобы можно было сбалансировать соотношение воздух-топливо. В случае повреждения или неисправности кислородного датчика автомобиль будет постоянно работать в разомкнутом контуре, что очень неэффективно и вредно для окружающей среды.

Ниже приведены основные симптомы, с которыми вы столкнетесь при выходе из строя кислородного датчика в вашем автомобиле.

1) Плохая работа автомобиля.

Автомобиль может двигаться вялым, работать на холостом ходу грубо, спотыкаться или колебаться. Чрезмерно богатое соотношение воздух-топливо в течение слишком долгого времени может вызвать пропуски зажигания, загрязнение свечей зажигания или даже засорение каталитического нейтрализатора.

2) Неудачный тест на смог

Если вы идете пройти тест на выбросы на вашем автомобиле, и он не проходит, то это, вероятно, потому, что ваш автомобиль выбрасывает в атмосферу слишком много загрязняющих веществ в виде оксида углерода, углеводородов и дым.

Эти вредные выбросы увеличиваются, когда соотношение воздух-топливо не там, где оно должно быть, и это часто вызвано неисправными датчиками кислорода.

3) Неприятный запах

Вы замечаете запах тухлого яйца, исходящий из выхлопных газов? Вероятно, это ранний признак того, что с датчиком кислорода что-то не так.

Если не лечить этот запах тухлого яйца, он может даже распространиться внутри вашего автомобиля, что сделает его очень неприятным при вождении.Лучше бы тебе сразу позаботиться об этом.

Этот запах также может указывать на проблему с каталитическим нейтрализатором.

4) Горит индикатор «Проверьте двигатель»

Одним из первых предупреждающих знаков о том, что в вашем автомобиле неисправен кислородный датчик, является включение индикатора «Проверьте двигатель» на приборной панели. Хотя это могло произойти по разным причинам, самая простая причина — плохой датчик кислорода.

Как бы то ни было, вы всегда должны приносить свой автомобиль к механику, как только вы видите, что загорелся индикатор двигателя.Это может означать любое количество проблем с вашим двигателем, и вы, конечно же, не хотите рисковать, позволяя им работать надолго.

5) Плохое топливо Пробег

Когда у вас плохой датчик кислорода, смесь топлива и воздуха, вероятно, будет слишком богатой. Другими словами, в процессе внутреннего сгорания будет израсходовано намного больше топлива.

Это будет означать, что ваши мили на галлон уменьшатся, потому что ваш автомобиль будет потреблять больше бензина только для того, чтобы проехать меньше миль.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
