Что такое соленоиды АКПП и как их проверить

В работе автоматической коробки передач большая роль отводится трансмиссионному маслу. Каждый автовладелец знает, насколько важно использовать высококачественные смазочные материалы, а также следить за состоянием всех узлов коробки автомат.

В АКПП имеется ряд механических элементов, которые требуют обязательной и качественной смазки. Особое значение в обеспечении лубрикации имеет специальный соленоид, который отвечает фактически за подачу в систему АКПП трансмиссионного смазочного масла.

Автомобилисты не просто должны знать, что это такое, но и уметь при необходимости самостоятельно проверить текущее состояние соленоидов.

Для чего используются в АКПП

Присутствующий в автомобиле с АКПП соленоид является специальным электромагнитным регулирующим клапаном или же клапаном-регулятором, который выполняет задачи по своевременному открытию и закрытию специального канала подачи смазочного ATF масла.

Именно за работу масляного канала коробки и отвечают автомобильные соленоиды в конструкции АКПП, если автомобили имеют автоматическую коробку для переключения передач. При этом функционирует устройство за счёт команд, поступающих от ЭБУ, то есть электронного блока управления, что делает соленоид неотъемлемым элементом конструкции авто.

ЭБУ непрерывно отправляет электроимпульсы с определённой необходимой частотой. Соленоид следит за давлением смазочного материала на конкретных определённых связках сцепления, осуществляя быстрое переключение скорости, либо же снимает блокировку с гидравлических трансформаторов.

Ещё немного о том, что же такое соленоиды в машине. Также можно назвать их элементом управления рабочими режимами АКПП.

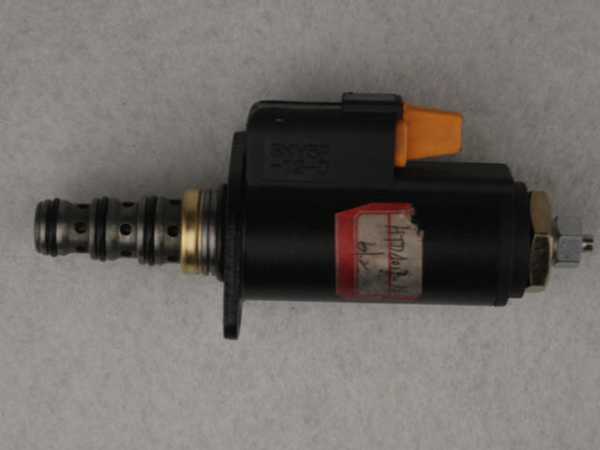

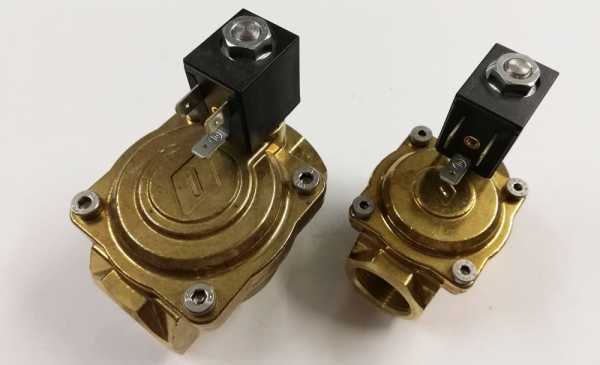

Конструктивно ничего сложного в этом устройстве нет. Это стержень, выполненный из металла, и обвитый специальной спиралью, по которой проходит постоянный ток. Внутри этот специальный стержень является подвижным. Под воздействием поступающего тока этот стержень перемещается с помощью пружинки от конца имеющейся спирали к её началу, тем самым своевременно закрывая или же открывая поток смазочной жидкости.

Такая конструкция применяется на современных автоматических автомобильных коробках. Её основное преимущество заключается в возможности автоматического срабатывания пружинки даже в ситуациях, когда происходит сбой с электрообеспечением автомобиля. Пружинка способа перекрыть поток масла.

Разобравшись с тем, для чего в АКПП нужен соленоидный клапан, не лишним будет узнать его расположение, а также изучить возможные применяемые типы соленоидов.

Расположение

Чтобы автовладелец имел возможность проверить текущее состояние электромагнитного клапана, то есть соленоида, ему следует знать про его расположение.

Фактически отыскать искомый элемент не сложно. Располагается устройство в гидравлическом блоке. Он также называется гидравлической клапанной плитой.

Непосредственно в самом гидроблоке соленоид вставляется в специальный канал, где соединяется с блоком болтовым креплением или с помощью фиксирующей прижимной пластинки. Другим концом осуществляется шлейфовое соединение или штекерное, что позволяет соединиться с блоком управления.

Соленоид выступает в качестве посредника при передаче управляющих сигналов между имеющимися электрическими и гидравлическими системами автомобильной АКПП. Функционал соленоида позволяет объединить эти две системы. Причём в этом объединении довольно часто происходят сбои, за которыми следит ЭБУ.

В автоматических коробках, в зависимости от используемой схемы и количества используемых ступеней в АКПП, может использоваться от 4 и более соленоидов.

Важно учитывать, что слабым местом автомобильного соленоида является его шлейф или кабель соединения с электронным блоком управления. Это вынуждает автомобилистов осуществлять замену этих компонентов примерно с такой же периодичностью, как и замену самих соленоидов.

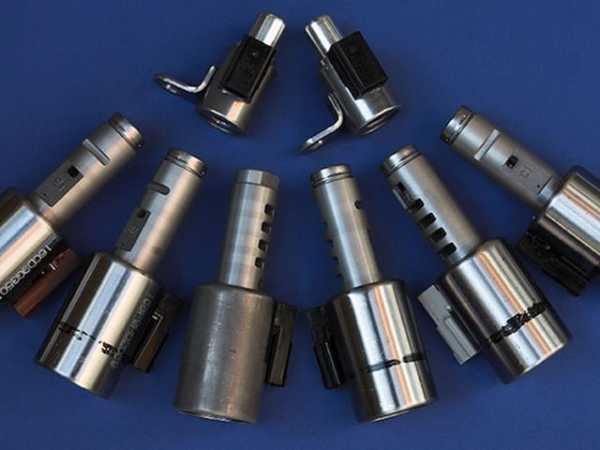

Виды

Покупая автомобиль с автоматической коробкой переключения передач, не лишним будет поинтересоваться типом используемого в конструкции соленоида. От этого зависит, какие именно детали водитель будет покупать в дальнейшем для замены.

Автомобильный соленоидный клапан представлен в нескольких разновидностях. Причём каждый из них имеет свой принцип действия и определённые отличительные характеристики. Потому стоит узнать, как работает тот или иной соленоид, и чем разные типы устройств между собой отличаются.

  1. On Off. Это первый тип соленоид, который разработали специально для автоматических автомобильных коробок передач. Устройство отличается достаточно несложной заводской конструкцией и практически таким же простым и элементарным во многом принципом своей работы. Соленоид лишь открывал и просто закрывал подачу масла. Стержень конструкции, находясь под воздействием тока, который проходил по обмотке, двигался по каналу, и выполнял соответствующие функции открытия и закрытия.
  2. Электромагнитный клапан. Считается одним из лучших соленоидов своего времени, который стал настоящим техническим прорывом. Фактически такой соленоид выступает как гидравлически клапан. Инженеры создали для устройства отдельный специальный масляный канал, а также клапан шарикового типа, способный открывать и закрывать канал. Чтобы отключить девайс от электрического питания и гидравлической системы, достаточно лишь отсоединить специальный штекер. Такой соленоид появился около 40 лет назад, но до сих пор активно применяется на некоторых автомобилях отдельного представительского класса.
  3. 3 Way. Поскольку автомобильная индустрия стремительно развивалась, от соленоидов, действующих по простому принципу On Off, начали постепенно отказываться. Уже в 90-х появились устройства 3 Way. Это переключатель новой генерации. Находясь в положении On, клапанный шарик открывал проход жидкости с 1 канала на 2. Переходя в положение Off, происходит переход от 2 канала на 3. Такое нововведение позволило с помощью одного устройства отключать и включать по мере необходимости фрикционную муфту.
  4. Электрорегуляторы. Уже с середины 90-х годов инженеры снова задумались об усовершенствовании соленоида, и создали новый тип. Подобные соленоиды-регуляторы разработали по принципу вентиля. Отталкиваясь от конкретного типа импульса, поступающего от ЭБУ, кривое внутреннее сечение устройства открывало и закрывало поток смазки. Здесь электрический ток подавался с определённой частотой и перерывами. Такие соленоиды отдельно делятся на шариковые, золотниковые, 3, 4 и 5 Way.

Соленоиды-регуляторы принято классифицировать отдельно.

Первыми из них появился соленоид, имеющий шариковый клапан. Их называют PWM. С таких устройств началась разработка современных соленоидов-регуляторов.

Несколько позже появился другой тип, который не получил большой популярности, и в настоящее время встречается редко. Обозначают такие соленоиды как VBS. Отличается низкой чувствительностью по отношению к подающему давлению и хорошо работает при высоком давлении смазочного масла в линии. Их также часто называют золотниковыми соленоидами, поскольку в качестве клапана здесь используется золотник.

Также существуют пропорциональные соленоиды. Они же линейные. Конструкция выполнена таким образом, чтобы наиболее уязвимый и быстро изнашиваемый элемент, коим выступает муфта с отверстиями, располагался непосредственно в самом соленоиде.

Преимущество линейных устройств в том, что они позволяют предотвращать необходимость менять всю гидроплиту полностью, если выходит из строя только соленоид. Это существенно продлило срок службы гидроплиты, а также удалось избавиться от проблемы быстрого износа каналов. Сейчас линейными конструкциями активно пользуются производители автомобилей Volvo, Toyota и марок, входящих в состав VAG.

Далее появились также VFS соленоиды. Конструкция получилась простой и дешёвой в плане производства. При этом отмечается определённая сложность в управлении. Такие автомобильные соленоиды считают очень капризными. Плюс длительность службы, если сравнивать с линейными, заметно ниже. Малый вес и высокое давление способствуют быстрому износу. Постепенно клапан начинает менять степень открытия, а потому компьютеру приходится сложнее считывать и обрабатывать информацию, чтобы правильно поменять режим работы.

Отталкиваясь от функционального назначения используемых соленоидов автоматических коробок передач, различают ещё одну классификацию.

  1. LPC или EPC соленоиды. Управляющие устройства, которые идут одними из первых на гидроплите. Этот электроклапан является ключевым или главенствующим. Он самостоятельно осуществляет распределение масла по остальным рабочим соленоидам и масляным каналам. Если используется четырёхступенчатая EPC, управляющий соленоид обычно изнашивается всегда первым.
  2. Соленоид, специально предназначенный для выполнения самой ресурсозатратной работы среди всех остальных разновидностей этих устройств. Воздействует на гидротрансформаторную муфту, которая блокируется и подключается, повышая при этом коэффициент полезного действия для специальных спортивных режимов функционирования АКПП. На определённых автомобильных гидроблоках этот элемент оказывается наиболее слабым, поскольку через него проходит горячее и не отфильтрованное масло.
  3. Шифтовые соленоиды или шифтовики выступают как переключатели. Конструктивно наиболее простое устройство среди аналогов, которое отвечает за эффективное и своевременное автоматическое переключение необходимых передач в коробке. На гидравлической плите АКПП располагается сразу несколько подобных соленоидов. Именно шифтовики отвечают за правильное переключение скоростей вверх и вниз в автомобильной коробке автомат.

Разнообразие соленоидов действительно довольно внушительное. Потому автомобилисту следует заранее узнать, какое именно устройство применяется конкретно на его транспортном средстве в конструкции автоматической коробки передач.

Понимая суть и принцип работы этих соленоидов, будет намного проще разобраться в возможных неисправностях, а также самостоятельно проверить в АКПП состояние соленоида по мере необходимости.

Характерные неисправности

Большую и ключевую роль в длительной работоспособности соленоида играет качество самого используемого трансмиссионного масла. Не обязательно покупать самые дорогие соленоиды при их замене, если параллельно в АКПП будет заливаться низкосортная смазка.

Поэтому большинство неисправностей связаны именно с качеством масла. Можно выделить несколько характерных и наиболее часто встречающихся проблем.

  1. Ломаются и заклинивают соленоиды зачастую из-за нагара, который образуется в результате износа различных элементов, расходников и узлов автоматической коробки. Эта бумажная, алюминиевая, стальная и бронзовая пыль от нагара засоряет элемент, не позволяя ему нормально работать. Причём пока масло холодное, соленоид хорошо справляется со своими функциями, но после прогрева начинает тормозить. Чтобы решить эту проблему, необходимо выполнить процедуру полоскания соленоида. Для этих целей используются специальные промывки, растворители и очистители. Также эффективно помогает справиться с нагаром очистка переменным током и растворителем.
  2. Протечки. Они возникают как результат износа или поломки манифольдов, плунжеров и иных элементов. Когда в конструкции используются PWM соленоиды, один из них может ослабнуть. Эту информацию считывает блок управления, воспринимает ослабленный соленоид как неисправность, в результате чего его нагрузка перераспределяется на другие соленоиды, что вызывает определённую перегрузку. Такая разгрузка позволяет немного продлить срок службы. Но всё равно под действием напряжения и горячего масла старый соленоид начинает выходить из строя, и вскоре его требуется полностью менять. Перераспределяя нагрузку, перегружаются остальные соленоиды, и вскоре уже они выходят из строя. То есть поломка одного устройства запускает цепную реакцию.
  3. Также часто автомобилист может столкнуться с проблемой снижения упругости на пружине, трещинами в корпусе, а также снижением сопротивления на обмотке. Чаще всего поломка соленоида происходит по причине износа компонентов. Здесь основной акцент делятся на плунжерах, шариках, манифольде, клапанах и втулках. Плунжер может засориться стружкой от изношенных деталей и смазочного масла. Сначала возникают сложности с переключением, соленоид начинает клинить. Постепенно возрастает количество нагара, что приводит к поломкам клапанов и втулок.

Важно учитывать, что даже самые надёжные соленоиды рано или поздно выходят из строя. Исследования наглядно показывают, что наиболее устойчивые элементы могут прослужить до 400 тысяч километров пробега. Но в большинстве случаев цифры куда более скромные.

Стоит заметить и тот факт, что разработчики существенно упростили конструкцию современных соленоидов, если сравнивать с предшественниками. Если раньше для изготовления гидроблока применяли исключительно чугун, то теперь для этих целей используют алюминий.

Но нынешние соленоиды стали куда требовательнее к качеству масла, используемого для автоматических коробок передач. Ранее в АКПП заливали всевозможные низкокачественные жидкости, характеристик которых всё равно хватало для нормальной работы соленоида. Теперь же, если залить плохую смазку, соленоид начнёт быстро клинить и в итоге выйдет из строя.

Основная задача автовладельца заключается в своевременной замене масла. И хотя многие автопроизводители утверждают о том, что трансмиссионная жидкость для их АКПП заливается на весь эксплуатационный срок, это не соответствует действительности.

Постепенно масло будет накапливать в себе частицы от изношенных деталей. Чем их больше, чем выше абразивные свойства у смазки. В результате жидкость, предназначенная для смазки и продления срока службы элементов АКПП, начинает воздействовать как наждачная бумага, постепенно разрушая конструкцию изнутри. Как и все остальные детали, страдают и сами соленоиды, поскольку они крайне требовательные к качеству и чистоте трансмиссионного масла.

Проверка и замена соленоидов

Некоторые автовладельцы сами хотят разобраться в том, как можно проверить соленоиды в АКПП на работоспособность. Тут нужно быть внимательным. В определённых случаях работу над устранением неисправностей лучше доверить специалистам.

Но для начала следует понять, что с соленоидом возникли проблемы, и там действительно требуется определённое вмешательства.

Есть несколько характерных признаков износа и поломки соленоидов в АКПП. Они проявляются в виде:

Как только вы заметили при управлении своим транспортным средством с коробкой автомат, что переключение скоростей осуществляется с толчками, это весомый аргумент для проверки блока соленоидов.

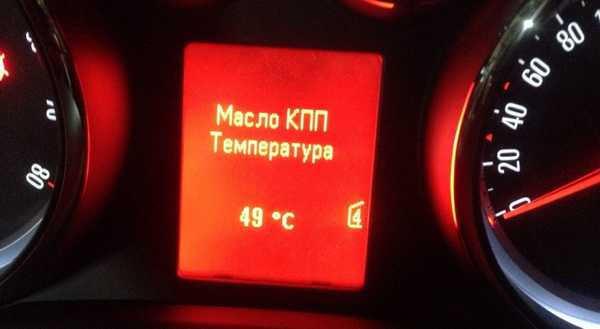

Если давление снизится и окажется недостаточным, работа АКПП может осуществляться всухую. Это значительно приблизит момент износа втулок. Параллельно появятся вибрации, способные нанести непоправимый урон автоматической трансмиссии, включая поломки, несовместимые с ремонтом. Только полная замена АКПП.

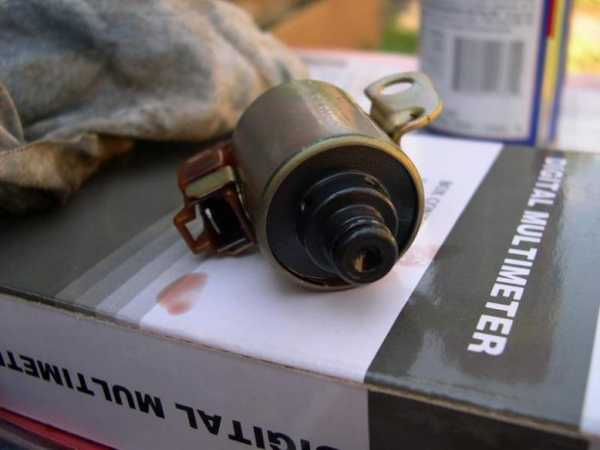

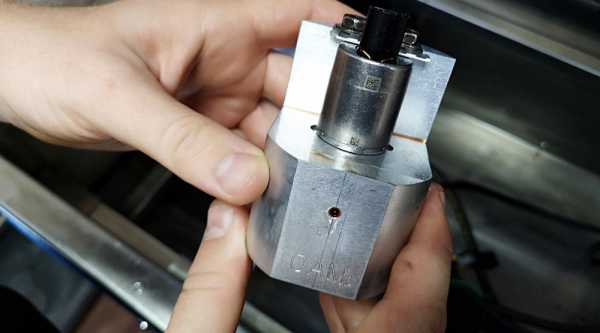

Чтобы проверить состояние соленоида, достаточно воспользоваться обычным омметром или мультиметром в соответствующем режиме. Выполняется проверка на сопротивление, для чего на контакт клапана следует подать напряжение, равное 12 В. Если с соленоидом всё хорошо, при подаче напряжения вы услышите характерный щелчок. Если реакции не происходит, он засорился или вышел из строя.

Поочерёдно проверив каждый из соленоидов, можно легко своими руками определить проблемный элемент, и далее заменить его, если невозможно восстановить работоспособность путём промывки.

Чтобы прочистить соленоид, можно воспользоваться сжатым воздухом. Воздух под давлением подаётся через соленоид. Если элемент пропустит воздух, то соленоид можно использовать повторно. Если же нет, тогда поможет только его замена.

Ремонту подлежат далеко не все компоненты масляной системы АКПП. Потому рекомендуется заранее узнать, какие соленоиды используются в автомобиле, и является ли их конструкция разборной. Подавляющее большинство современных соленоидов неразборные. Восстановление их работоспособности возможно только с помощью продувки или ультразвукового воздействия.

Если на вашей автоматической коробке переключения передач применяется разборная конструкция соленоида, то здесь замене подлежит сама обмотка. Деталь можно промыть в бензине или другом очистителе, затем просушить и собрать обратно. Если проверка на работоспособность восстановленной детали прошла успешно, она возвращается обратно в соленоидный блок.

Полностью заменить соленоид не сложно, когда проверка показала полный выход из строя. Для этого потребуется свериться с руководством по эксплуатации к своей машине, отыскать на АКПП соленоидный блок, снять его и извлечь неисправный компонент. Далее, будучи предельно аккуратным и внимательным, на откреплённом от автоматической коробки гидроблоке отключается от питания соленоид и убирается. На его место устанавливается аналогичный элемент, соответствует типу коробки передач. Обязательно следует использовать новую прокладку под соленоид. Обычно прокладка идёт в комплекте с деталью.

Если вы не хотите покупать новый соленоид, поскольку думаете восстановить старый, тут следует отталкиваться от конкретного типа детали. Более старые соленоиды легко проверяются на сопротивление, промываются и очищаются своими руками. Современные разработки стали деликатнее и нежнее, к ним требуется несколько иной подход. Оптимально в такой ситуации обратиться в сервисный центр, где проведут компьютерную диагностику. После проверки удастся считать код ошибки электронного блока. По коду мастера расшифровывают, что конкретно произошло с соленоидом, можно ли его восстановить или лучше поменять.

Соленоиды выполняют важную роль в работе автоматической коробки передач. Потому крайне необходимо внимательно относиться к работе АКПП, прислушиваться к процессу автоматического переключения скоростей, если появляются подозрения на неисправности.

Вышедший из строя соленоид имеет характерные признаки поломки и износа, что позволяет внимательному водителю вовремя обнаружить неисправность и принять соответствующие меры по их устранению. Оттягивать очистку или замену соленоида не стоит, поскольку игнорирование проблемы может привести к ещё более серьёзным негативным последствиям для вашего автомобиля и автоматической коробки переключения передач в частности.

Лучшие цены и условия на покупку новых авто

Кредит 6.5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

за что отвечают данные элементы

Автоматическая трансмиссия представляет собой сложный комплекс, который включает в себя как механику и электронику, так и гидравлику. Именно благодаря слаженной и точной работе всех компонентов, механизмов и устройств АКПП реализована возможность плавного и своевременного переключения передач в автоматическом режиме.

Одним из важных составляющих любой современной коробки — автомат является соленоид АКПП (еще упрощенно называется соленоид гидроблока). От работы соленоидов напрямую зависит не только исправность  АКПП, но и срок службы всего агрегата. Далее мы рассмотрим, за что отвечают соленоиды в АКПП, какие вид соленоидов бывают, а также как работает данный элемент.

Читайте в этой статье

Соленоиды коробки — автомат: назначение и принцип работы

Итак, соленоид АКПП является особым электромеханическим клапаном-регулятором (краном), который способен открывать и закрывать масляный канал гидроблока, по которому циркулирует рабочая жидкость (трансмиссионное масло ATF).

Управляет работой соленоидов ЭБУ АКПП. Контролер посылает на устройство управляющие электроимпульсы в соответсвтии с прописанными алгоритмами, а также с учетом фактических показаний многочисленных датчиков. В результате блок управления через соленоиды управляет работой АКПП, включает и выключает передачи, изменяет режимы, регулирует охлаждение коробки автомат и т.д.

На момент появления первых автоматов коробка оснащалась простейшим механическим клапаном, однако в дальнейшем механику вытеснили соленоиды. Их главным преимуществом является точность, высокая скорость и повышенная надежность.

  • Устройство соленоида АКПП достаточно простое. Его конструкция предполагает наличие магнитного стержня, в котором имеется медная обмотка. Если просто, когда на обмотку подается электрический ток, это заставляет перемещаться магнитный стержень в направлении движения масла.

Если напряжение меняется, стержень смещается в противоположную сторону. Также соленоид имеет возвратную пружину, усилие которой позволяет улучшить качество его закрытия и повысит скорость и точность срабатывания.

Устанавливаются соленоиды в каналах гидроплиты. Если канал открыт, масло без ограничений проходит по каналу, перенаправляясь к различным элементам самой коробки или попадает в маслоприемник, чтобы охладиться.

Как уже было сказано выше, управляет работой таких клапанов ЭБУ. Контроллер подключается к клапану посредством шлейфа. Отметим, что часто проблемы возникают именно по причине повреждений шлейфа соленоида, а не самого клапана.

С учетом таких особенностей гидроблок зачастую устанавливается снизу КПП (реже гидроблоки ставят слева или справа). Нижнее расположение позволяет обеспечить доступ к клапанам и самой гидроплите, что дает возможность осуществлять ремонт, замену соленоидов и т.д. без демонтажа КПП и серьезной разборки коробки автомат.

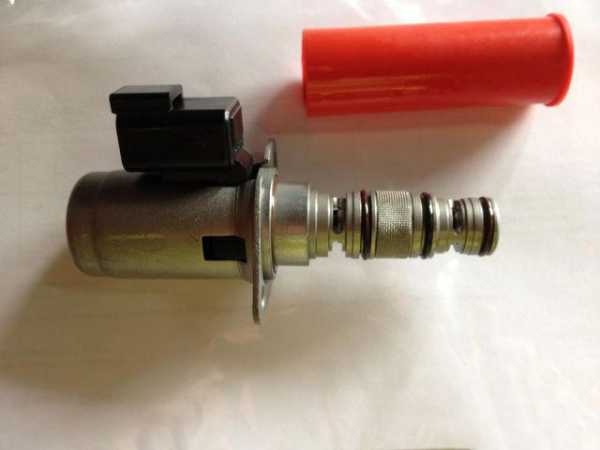

  • Идем далее. Сегодня сами соленоиды могут отличаться по конструкции, видам и типам. Самые простые решения на старых АКПП являются обычным электромеханическим клапаном, который работает по принципу открытие/закрытие.

Дальнейшее развитие привело к появлению устройства со стальным сердечником и шариковым клапаном. Решение стало более эффективным, однако слабым местом принято считать низкую надежность и сложность конструкции.

По этой причине немногим позже были созданы трехканальные соленоиды. Устройство позволяет эффективно регулировать давление, а также перенаправлять масло к различным деталям коробки или в систему охлаждения. При этом конструкция соленоида данного типа отличается повышенной надежностью.

Следующим этапом стало создание «умного» соленоида, который способен оптимизировать работу гидроблока. Речь идет о соленоидах-регуляторах, работающих по принципу вентиля. Такое устройство способно не только открывать и закрывать канал для подачи масла, но и осуществлять открытие/закрытие на ту или иную величину.

В результате можно гибко и динамично изменять объем подаваемого масла. Клапан открывается по сечению в штоке, а управление основано на разных импульсах, которые ЭБУ подает на магнитный сердечник. Сегодня можно встретить версии электрических клапанов-соленоидов, которые имеют 3, 4 или даже 5 каналов. При этом конструкция стала проще и одновременно надежнее.

Использование таких устройство позволило увеличить общий срок службы гидроблока, поломки клапанной плиты по причине выхода из строя соленоидов свелись к минимуму, намного менее актуальной стала проблема износа каналов гидроблока.

Еще клапана гидроблока делятся по назначению (например, соленоид давления АКПП, соленоид EPC, LPC, соленоид контроля линейного давления, соленоид ТСС, shift соленоид и т.д.). Группа EPC и LPC отвечает за линейное давление, ТСС управляет блокировкой ГДТ,  тогда как shift solenoid (линейный шифтовик) обеспечивает переключение передач.

Неисправность соленоидов АКПП: основные поломки и причины

Сегодня в автоматических коробках соленоиды достаточно надежны и рассчитаны на большой срок службы. Однако данные устройства также могут давать сбои или полностью выходить из строя по ряду определенных причин.

Прежде всего, естественный износ затрагивает механические элементы указанной детали. Также скопление грязи и масляных отложений, металлической стружки, которая образуется в результате износа самой АКПП, на металлическом сердечнике приводит к тому, что шток теряет подвижность.

Результат — после прогрева жидкости ATF соленоид начинает подклинивать, АКПП работает со сбоями, в ряде случаев коробка автомат падает в аварию и т.д. Для решения проблемы требуется замена или промывка соленоидов. Параллельно возникает необходимость чистить гидроблок или всю АКПП. Специалисты кроме обычной  чистки растворителями применяют очистку ультразвуком. Ультразвуковая чистка позволяет избежать необходимости демонтировать коробку передач.

Если автомобиль эксплуатируется активно, то к 200-250 тыс. км. изнашивается сам соленоид, детали плунжера, входное отверстие. В таком случае масло начинает течь, появляются проблемы в работе АКПП и охлаждении масла в коробке автомат. Если соленоид разборной, можно заменить изношенные элементы, если же деталь цельная, тогда потребуется полная замена соленоида.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

При этом проблема может быть «плавающей», когда подклинивание происходит только частично. Диагностика в этом случае осложняется, так как сбои проявляются только «на холодную» и/или «на горячую».  Причем соленоид может работать  некорректно только в определенные моменты.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

Рекомендуем также прочитать статью о том, как проверить соленоид АКПП. Из этой статьи вы узнаете, как выполняется проверка соленоидов и на что следует обратить внимание во время выполнения такой процедуры.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги. Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс.

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.д.

Читайте также

  • Признаки и причины перегрева АКПП

    Как определить, что коробка автомат перегревается: признаки, указывающие на перегрев АКПП. Как улучшить охлаждение АКПП и не допустить перегрева автомата.

krutimotor.ru

Устройство и принцип работы соленоидов АКПП

АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки. Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

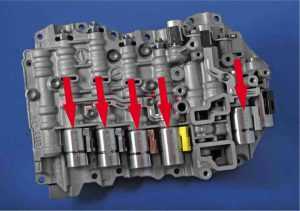

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

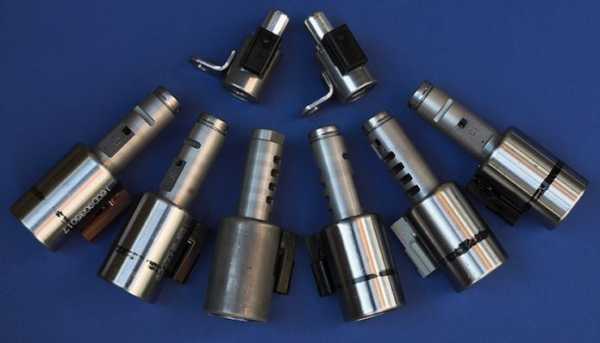

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

  • Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
  • Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
  • Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

  • Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
  • Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
  • Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
  • Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
  • Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
  • Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

  1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
  2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;

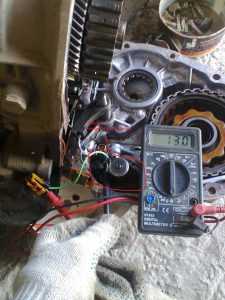

  3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

  1. Гидроблок снимается с коробки;
  2. От клапана отсоединяются все разъёмы;
  3. Откручивают крепления соленоида, и он снимается с гидроблока;
  4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
  5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

auto-gl.ru

Проверка соленоидов АКПП: что нужно знать

Начнем с того, что соленоид АКПП фактически является электромагнитным клапаном-регулятором. Основной задачей является своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.

При этом важно понимать, что соленоиды коробки автомат, как и любые другие устройства, имеют ограниченный срок службы, могут работать со сбоями или выходит из строя при определенных условиях. Далее мы рассмотрим, какие неисправности соленоидов часто возникают, что делать в данной ситуации и как проверить соленоиды АКПП на работоспособность

Читайте в этой статье

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

  • Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности,  задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

  • Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также  не редкость, когда сам соленоид может выйти из строя. При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов.

Виды соленоидов коробки — автомат

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Позже появились и соленоиды – регуляторы (электрорегулятор), напоминающие по устройству вентиль. В таком устройстве все зависит от частоты импульса ЭБУ, в результате чего внутреннее кривое сечение соленоида частично открывается или закрывается.

Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.

Частые неисправности соленоидов АКПП: проверка и ремонт

Прежде всего, на ресурс соленоидов напрямую влияет состояние и качество масла ATF. Частой проблемой является их заклинивание в результате того, что вместе с грязным маслом внутрь устройства попадает металлическая стружка, пыль от фрикционных наладок, в каналах скапливаются масляные отложения и т.д.

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Еще соленоид может не держать давление, возникают утечки масла. Если используется тип клапанов PWM, ЭБУ способен частично перераспределить нагрузку на другие клапана. Однако это временная мера, то есть через небольшой промежуток потребуется ремонт.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

  • втулки;
  • манифольда;
  • клапана;
  • плунжера;
  • шарика;

Плунжер загрязняется все теми же  металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс., следует заранее быть готовым к замене элементов на данных пробегах.

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Как проверить соленоиды АКПП и выполнить их замену

Появление рывков, пинков, пробуксовок АКПП, задержки при переключениях, отсутствие каких-либо передач или более жесткая работа автомата может указывать на то, что соленоиды работают со сбоями или частично/полностью вышли из строя.

Наличие на щупе или в поддоне стружки, сильное загрязнение масла АТФ, его помутнение также является дополнительным признаком проблем с клапанами гидроблока.

Чтобы понять, какой соленоид не работает, нужно учесть особенности устройства конкретной АКПП. Если соленоиды отвечают за скорости и управление гидротрансформатором, тогда, например, в 4-х скоростной коробке 4 соленоида.

Один отвечает за 1 и 2 скорость, второй за 3 и 4,  третий за работу гидротрансформатора, тогда как четвёртый за срабатывание тормозной ленты. Вполне очевидно, что если имеются неполадки и сбои с включением передач 2 и 3, это говорит о проблемах данного соленоида.

Также при появлении ударов АКПП и рывков коробки автомат часто на панели загорается лампочка A/T, что говорит о проблемах в трансмиссии. В подобной ситуации нужно проверять гидроблок.

Сами соленоиды проверяются на сопротивление. Для этого на клапан следует подать 12В напряжение. В том случае, если соленоид сохранил работоспособность, клапан издает характерный щелчок.

Рекомендуем также прочитать статью о том, что делать, если пропала задняя передача в АКПП. Из этой статьи вы узнаете о том, почему не включается задняя скорость в коробке автомат, а также как обнаружить и устранить данную неисправность.

Если щелчка нет, это значит, что произошло загрязнение или поломка. Для начала можно продуть клапан воздухом под давлением, одновременно подавая на него напряжение. В норме воздух должен проходить через элемент.

Если же воздух не проходит, тогда выполняется замена соленоида или ремонт. Ремонт  соленоидов возможен только в том случае, если конструкция разборная. В этом случае имеется возможность заменить обмотку, по отдельности промыть детали очистителем, после чего  заново собрать устройство.

Затем нужно проверить соленоид и при удовлетворительном результате установить на место.  Однако проблема зачастую заключается в том, что многие АКПП имеют сегодня неразборные клапана.

Получается, если воздух и очистители не помогают, а также не дает результатов ультразвуковая ванна, устройство нужно только менять. Сама замена соленоида АКПП достаточно проста. Главное, снять гидроблок, отсоединить соленоид и извлечь его из клапанной плиты. После новый элемент устанавливается на место и сборка осуществляется в обратном порядке.

Подведем итоги

Как видно, соленоид является важным элементом в устройстве АКПП. При этом выход из строя указанных клапанов гидроблока нарушает работу всей автоматической коробки передач. Зачастую, основной проблемой является естественный износ соленоидов или их загрязнение.

Рекомендуем также прочитать статью о том, что такое тормозная лента АКПП. Из этой статьи вы узнаете о том, для чего нужна и какие функции выполняет тормозная лента коробки автомат.

Также в ряде случаев рекомендуется промывка гидроблока и/или АКПП перед заменой масла в том случае, если уже заметны признаки и симптомы появления стойких загрязнений и отложений.



Читайте также

krutimotor.ru

За что отвечают соленоиды в акпп ниссан

Как проверить соленоид АКПП: на что обратить внимание

Начнем с того, что соленоид АКПП фактически является электромагнитным клапаном-регулятором. Основной задачей является своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.

При этом важно понимать, что соленоиды коробки автомат, как и любые другие устройства, имеют ограниченный срок службы, могут работать со сбоями или выходит из строя при определенных условиях. Далее мы рассмотрим, какие неисправности соленоидов часто возникают, что делать в данной ситуации и как проверить соленоиды АКПП на работоспособность

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

  • Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности, задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

  • Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также не редкость, когда сам соленоид может выйти из строя. При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов.

Виды соленоидов коробки — автомат

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Позже появились и соленоиды – регуляторы (электрорегулятор), напоминающие по устройству вентиль. В таком устройстве все зависит от частоты импульса ЭБУ, в результате чего внутреннее кривое сечение соленоида частично открывается или закрывается.
Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.

Частые неисправности соленоидов АКПП: проверка и ремонт

Прежде всего, на ресурс соленоидов напрямую влияет состояние и качество масла ATF. Частой проблемой является их заклинивание в результате того, что вместе с грязным маслом внутрь устройства попадает металлическая стружка, пыль от фрикционных наладок, в каналах скапливаются масляные отложения и т.д.

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Еще соленоид может не держать давление, возникают утечки масла. Если используется тип клапанов PWM, ЭБУ способен частично перераспределить нагрузку на другие клапана. Однако это временная мера, то есть через небольшой промежуток потребуется ремонт.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

  1. втулки;
  2. манифольда;
  3. клапана;
  4. плунжера;
  5. шарика;

Плунжер загрязняется все теми же металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс., следует заранее быть готовым к замене элементов на данных пробегах.

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Как проверить соленоиды АКПП и выполнить их замену

Появление рывков, пинков, пробуксовок АКПП, задержки при переключениях, отсутствие каких-либо передач или более жесткая работа автомата может указывать на то, что соленоиды работают со сбоями или частично/полностью вышли из строя.

Наличие на щупе или в поддоне стружки, сильное загрязнение масла АТФ, его помутнение также является дополнительным признаком проблем с клапанами гидроблока.

Чтобы понять, какой соленоид не работает, нужно учесть особенности устройства конкретной АКПП. Если соленоиды отвечают за скорости и управление гидротрансформатором, тогда, например, в 4-х скоростной коробке 4 соленоида.

Один отвечает за 1 и 2 скорость, второй за 3 и 4, третий за работу гидротрансформатора, тогда как четвёртый за срабатывание тормозной ленты. Вполне очевидно, что если имеются неполадки и сбои с включением передач 2 и 3, это говорит о проблемах данного соленоида.

Также при появлении ударов АКПП и рывков коробки автомат часто на панели загорается лампочка A/T, что говорит о проблемах в трансмиссии. В подобной ситуации нужно проверять гидроблок.

Сами соленоиды проверяются на сопротивление. Для этого на клапан следует подать 12В напряжение. В том случае, если соленоид сохранил работоспособность, клапан издает характерный щелчок.

Если щелчка нет, это значит, что произошло загрязнение или поломка. Для начала можно продуть клапан воздухом под давлением, одновременно подавая на него напряжение. В норме воздух должен проходить через элемент.

Если же воздух не проходит, тогда выполняется замена соленоида или ремонт. Ремонт соленоидов возможен только в том случае, если конструкция разборная. В этом случае имеется возможность заменить обмотку, по отдельности промыть детали очистителем, после чего заново собрать устройство.

Затем нужно проверить соленоид и при удовлетворительном результате установить на место. Однако проблема зачастую заключается в том, что многие АКПП имеют сегодня неразборные клапана.

Получается, если воздух и очистители не помогают, а также не дает результатов ультразвуковая ванна, устройство нужно только менять. Сама замена соленоида АКПП достаточно проста. Главное, снять гидроблок, отсоединить соленоид и извлечь его из клапанной плиты. После новый элемент устанавливается на место и сборка осуществляется в обратном порядке.

Подведем итоги

Как видно, соленоид является важным элементом в устройстве АКПП. При этом выход из строя указанных клапанов гидроблока нарушает работу всей автоматической коробки передач. Зачастую, основной проблемой является естественный износ соленоидов или их загрязнение.

С учетом того, что износа в процессе эксплуатации не избежать, то единственной мерой для увеличения срока службы является контроль чистоты трансмиссионной жидкости и регулярная ее замена вместе с фильтрами коробки автомат.

Также в ряде случаев рекомендуется промывка гидроблока и/или АКПП перед заменой масла в том случае, если уже заметны признаки и симптомы появления стойких загрязнений и отложений.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.vazzz.ru

Соленоиды АКПП: как заменить клапан гидроблока

Соленоид автоматической трансмиссии – это специальное устройство для управления движением масла внутри гидроблока под командами электронного блока управления. Они представляют из себя электромеханический кран. Именно они служат для смены передач и управляют режимами АКПП. На базе соленоидов сделаны все схемы управления современных гидравлических автоматов, вариаторов и роботизированных коробок переключения передач.

Внешний вид соленоидов АКПП

Ранее эти функции выполняли механические клапаны. Первые соленоиды были введены в конструкцию АКПП в восьмидесятые, в Америке, стране, где, собственно, были изобретены и впоследствии развивались автоматы.

Соленоид – это достаточно простое электромеханическое устройство. Стержень, выполненный из металла, скользит внутри токопроводящей спирали, которая постоянно находится под действием постоянного тока. При нарастании тока стержень движется к концу спирали, при его снижении – возвращается с помощью возвратной пружины. Сам стержень перекрывает или открывает потоки масла.

Соленоиды АКПП располагаются внутри гидроблока, их всегда несколько. Количество их варьируется от количества ступеней и сложности схемы управления, обычно их не менее четырех. Соленоид закреплен в особый канал гидравлической плиты с помощью болта или другого крепежного элемента и соединяется через разъем с кабелем или шлейфом электрического блока управления коробки передач.

Разобранный годроблок с соленоидами

Соленоид имеет свое сопротивление, которое со временем может повышаться, приводя к нештатной его работе. Поэтому соленоид является расходным материалом, при любом ремонте АКПП или промывке гидроблока его сопротивление необходимо проверить. Их нештатная работа может повлиять на функционирование всего механизма АКПП и вывести его из строя. Проводка соленоида, особенно выполненная в виде шлейфов, не является надежным элементом и часто может служить причиной неисправности. Система самодиагностики современных АКПП может определять неисправности соленоидов и выдавать соответствующую ошибку. Процедуру диагностики можно проводить своими руками.

Гидроблок обычно располагается под днищем коробки, но есть варианты и бокового расположения.

Первое поколение соленоидов

Первые соленоиды, получившие распространение, работали по принципу «открыт–закрыт» (on–off) и используются до сих пор. Они ответственны за полное открытие или запирание каналов гидроблока с помощью плунжера, вокруг которого располагается медная обмотка. Такие устройства имеют всего два положения – открыт или закрыт. Если канал закрыт соленоидом, давления масла в нем нет, если же открыт – то масло поступает.

Соленоид первого поколения

Второй тип соленоидов, используемый в АКПП, называется соленоидом-клапаном. Он обладает способностью не только полностью открывать или закрывать поток масла, но и мягко регулировать свою пропускную способность. В современных АКПП такой тип соленоидов практически не используется из-за их низкой надежности. Катушка часто давала короткие замыкания, проводка перегорала, пружины ломались, забивались грязью или ослабевали.

Поэтому такие механизмы начали делать в виде более надежных и совершенных электроклапанов, которые до сих пор устанавливаются на огромное множество самых различных автомобилей даже представительского класса.

Второе поколение соленоидов

В отличие от предыдущего механизма, соленоид-электроклапан имеет канал для масла с входом и выходом и является по своей сути гидравлическим клапаном. Запирание и отпирание потока масла в этом соленоиде осуществляется за счет шарового клапана, выполненного из металла. Несмотря на то что этот вид соленоидов более сложный, его конструкция куда более надежна. Помимо этого, такой тип соленоидов значительно проще менять, для этого всего лишь нужно отсоединить разъем и вытащить уплотнительное кольцо, за счет которого соленоид держит давление. Соленоид-электроклапан, как и электрические контакты, может быть нормально-закрытым или нормально-открытым. Это означает, что в первоначальном состоянии такой соленоид или открыт, или закрыт, а под действием электрического тока будет приходить в обратное положение. Пока на соленоид не подается ток, он возвращается в первоначальное положение под действием возвратной пружины. При подаче электрического тока магнитное поле, порождаемое обмоткой, будет толкать плунжер в обратном направлении с силой, достаточной для преодоления сопротивления возвратной пружины. В современных АКПП в каналах соленоидов располагаются маленькие металлические фильтры, в виде сеточки, которые останавливают мусор и не дают соленоиду или его каналу загрязнятся.

Соленоиды второго поколения

3way

Следующее поколение соленоидов было названо 3way. Их внутренний канал обладал уже тремя, а не двумя входами. Они выполняли ту же функцию, но позволяли сбрасывать давление из пакета сцепления, выполняя сразу две задачи, что позволило использовать всего один соленоид для управления работой одного пакета сцепления.

Соленоид 3way

PWM, VFS и «пропорциональные»

В девяностые годы конструкция соленоидов еще больше усложнилась. Теперь от соленоидов требовалось не только открывать и закрывать поток масла, должна была реализована плавная регулировка давления.

Работа этих соленоидов стала похожей на работу вентиля, а не крана. Теперь положений было не два, а много. В зависимости от команды электронного блока управления они способны плавно открывать или закрывать канал, согласно рассчитанной кривой.

Заместо плунжеров теперь используются шарики или золотники, появляются 4Way и 5Way.

Пропорциональный соленоид

Дочернее подразделение Тойоты, ответственное за выпуск трансмиссий, Айсин создает свою конструкцию соленоида, которую называет «пропорциональной».

Это значительно более сложное и технологически-продвинутое устройство теперь включает в себя отверстия, которые ранее были частью гидравлической клапанной плиты, за их открытие или закрытие отвечает золотник-плунжер. Каналы, которые ранее располагались внутри гидравлической плиты и активно изнашивались от абразивной обработки частичками металла и мусора в масле, теперь стали частью соленоида. В случае их износа, не нужно менять или восстанавливать весь гидроблок – достаточно поменять сам соленоид. Срок службы гидравлической плиты увеличился в разы, была решена самая явная проблема всех современных АКПП. Сами «пропорциональные соленоиды», конечно, не служат очень долго, но они и являются расходниками – их замена очень простая, возможна своими руками, и стоят они, в сравнении с клапанной плитой, совсем недорого. После 5–6 лет необходимо проверить их работоспособность.

В современных АКПП с этими соленоидами соседствуют и обычные, «открыт–закрыт» типа, но пропорциональные выполняют практически всю работу, обеспечивая управление 4–5 потоками масла каждый.

VFS или шариковые электрорегуляторы широко используется ZF. Они отличаются более простой и дешевой конструкцией. Вместо сложных в производстве элементов, здесь роль вентиля выполняет маленький стальной шарик.

VFS соленоид АКПП

Однако для управления такими простыми элементами требуется очень сложная система управления. Электронный блок управления требует очень точную обратную связь и вынужден постоянно адаптироваться к нарастающим потерям давления из-за постепенного износа клапана. Точная настройка и постоянно меняющиеся параметры делают работу такой АКПП очень капризной. Срок службы этих соленоидов редко превышает пять лет, уже после 2–3 лет эксплуатации их лучше проверить.

PWM. Сделаны из более прочных и надежных материалов, их стоимость дороже. Попытка сделать их надежнее – это решение самой большой проблемы современных АКПП. При открытии и закрытии потока в работе соленоида, в какие-то моменты времени неминуемо образовывалась очень маленькая щель, через которую на огромной скорости устремлялось масло, заполненное мусором и частичками металла. При большом сечении, мусор мог спокойно гулять внутри потоков масла и отталкиваться от стенок канала, но при его уменьшении крупные куски мусора буквально протаскивало под давлением по его стенкам. Что приводило к его износу. В PWM соленоидах наиболее слабые места были усилены.

PWM соленоид

Если раньше конструкции АКПП были проще, надежнее и могли ездить на жидкостях, мало напоминающих масло, то теперь современные АКПП значительно более «нежные». Ранее гидроблоки делали из чугуна, теперь же из мягкого, легкого алюминия. Из-за попыток выжать максимальное КПД, снизить потери на гидротрансформаторе, уменьшить расход топлива, повысить динамику и комфорт автомобиля все механизмы АКПП стали работать значительно более точно и нагружено. Что неминуемо привело к повышению износа всех механизмов коробки и быстрому загрязнению масла их останками. Фильтрующие элементы тоже модернизировались, но они не совершенны. Если в современной АКПП не менять масло по мере его загрязнения, оно приобретает свойства наждачной бумаги, которая на большой скорости постоянно прогоняется через все внутренности автомата. И от этого ему совсем нехорошо.

Функции современных соленоидов

EPC соленоид. Соленоид линейного давления. В конструкции современных АКПП соленоид линейного давления самый главный. Он обычно располагается в гидравлической плите первым. Через соленоид линейного давления проходит весь поток масла. Если соленоид линейного давления неисправен, то в коробку может подаваться повышенное давление, что быстро выведет из строя многие её механизмы. Соленоид сильно нагружен и обычно выходит из строя быстрее своих братьев.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

TCC соленоид. Соленоид блокировки муфты гидротрансформатора. Он управляет блокировкой гидротрансформатора, которая повышает КПД и увеличивает разгонные характеристики автомобиля. В современных АКПП этот соленоид обычно самый слабый – через него идет самое горячее и грязное масло. Хотя это зависит от характера водителя – у людей, любящих спокойную и плавную езду, этот соленоид практически не работает.

Shift соленоид. Соленоид-шифтовик. Сложный и большой соленоид со многими каналами, ответственный за переключения передач.

Управляющий соленоид. Управляет клапанами, как транзисторы в электросхемах.

Соленоид режима проскальзывания. Отвечает за «плавность» переключения передач, переводя АКПП в режим «проскальзывания».

Соленоид АКПП

Соленоид охлаждения. Ответственен за охлаждения масла и доступ к радиатору.

Типичные неисправности соленоидов

  1. Загрязнение. Наибольший урон наносит клеевой слой фрикционов. Каналы забиваются, плунжеры клинит. Нештатная работа соленоидов может вывести из строя всю АКПП. Поэтому гидравлический блок необходимо иногда чистить и менять по мере износа фрикционов, особенно фрикцион гидротрансформатора.
  2. Износ самого соленоида и его составляющих. Что ж, они не вечны и имеют свой ресурс. Лучше менять их по регламенту и не дожидаться пока компьютер начнет показывать ошибку. Самые надежные соленоиды способы откатать 400000 километров, но обычно их замена требуется уже на 100000–200000 километрах пробега.

Автор: Д. Спирин

akppgid.ru

Как Проверить и Поменять, Блок Управления Коробкой Передач, Автоматический Прозвон, Ремонт Неисправностей Своими Руками

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Соленоид АКПП

Устройство и принцип работы соленоидов АКПП

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки. Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Соленоид

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

Гидроблок коробки передач

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

  • Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
  • Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
  • Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

Первый тип соленоидов

Второй тип соленоидов

Третий тип соленоидов, усовершенствованный электромагнитный клапан

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

  • Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
  • Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
  • Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
  • Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
  • Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
  • Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

Соленоиды в коробке передач автомобиля

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

  1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
  2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
  3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Диагностика гидроблока

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

  1. Гидроблок снимается с коробки;
  2. От клапана отсоединяются все разъёмы;
  3. Откручивают крепления соленоида, и он снимается с гидроблока;
  4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
  5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
