Блок предохранителей под капотом форд фокус 3: Ford Focus 3 блок предохранителей и реле

схема расположения в салоне и под капотом, какой за что отвечает и видео их замены

Автор:Виктор

Работа электрического оборудования в машине зависит от работоспособности предохранительных устройств. Их выход из строя приведет к проблемам в функционировании электроприборов. В этой статье расскажем, где располагается блок предохранителей Форд Фокус 3 и каково обозначение элементов.

Содержание

Открытьполное содержание

[ Скрыть]

Схема и расположение

В автомобилях Ford Focus 3 в кузове универсал, седан или хэтчбек используется три монтажных блока. Каждое из этих устройств характеризуется своей электросхемой. Все плавкие элементы, расположенные внутри, отвечают за функционирование фар ближнего света, аудиосистемы, бензонасоса, прикуривателя и прочего электрического оборудования.

Схема расположения БП в Форд Фокус 3

Блок предохранителей под капотом

Устройство располагается в моторном отсеке машины. Для получения доступа к месту размещения монтажного блока следует открыть капот автомобиля. Вы можете увидеть устройство справа, прямо перед водительским креслом. Блок закрывается защитной пластмассовой накладкой черного цвета. Открыв крышку, на внутренней ее стороне можно ознакомиться с предназначением и расположением компонентов.

Фотогалерея «Схема и таблицы назначения предохранителей»

Фото схемы и таблиц, указывающих на предназначение предохранительных компонентов.

БП в салоне

Схема салонного БП

Если в Форд Фокус 3 не работает электрооборудование, автовладельцу полезно будет узнать, где находится еще один БП, чтобы сменить вышедшие из строя детали. В салоне автомобиля под бардачком в центральной консоли, справа. Здесь установлены предохранители на магнитолу, на ближний свет, освещение, прикуривателя и другое оборудование. Разберем назначение деталей в салонном БП.

#	Назначение
56	Насос топливной системы. При перегорании детали завести мотор не получится
57	Резервное гнездо. Многие автовладельцы используют этот разъем для установки дополнительного предохранителя на ближний свет
58	Резервное гнездо
59	Обеспечивает функционирование пассивной противоугонной системы. Поломка приведет к тому, что злоумышленникам будет проще взломать автомобиль
60	Свет в салоне машины. Речь идет обо всех плафонах, установленных внутри. Этот же предохранитель замыкает цепи блока переключателей, расположенного в водительской двери, освещение в вещевом ящике, внешний свет. Если машина оборудована вентиляционным люком, то предохранитель обеспечивает работоспособность электрической цепи привода этого устройства
61	В задней части авто имеется электрическая розетка, эта деталь отвечает за ее функциональность, а также за работу прикуривателя.
62	Адаптер дождевого датчика, контроллер влажности на улице и зеркало с опцией автоматического затмения
63	Предохранитель используется для защиты электроцепи системы круиз-контроля
64	Резервное гнездо, применяется при установке дополнительного оборудования
65	Деталь под этим номером используется для защиты проводки устройства открытия крышки багажного отсека
66	Обеспечивает функциональность замка в водительской двери, а также устройства для двойной блокировки
67	Многофункциональный экран автомобильной магнитолы. За этим же предохранителем закреплена защита систем BVC и GPS. При ее поломке эти устройства работать не будут
68	Устройство блокировки рулевой колонки
69	Контрольный щиток автомобиля. Если предохранитель перегорит или произойдет повреждение его гнезда, подсветка в приборке работать не сможет
70	За этим предохранителем закреплена защита электроцепей центрального замка в машине
71	Кондиционер
72	За этой деталью закреплена защита электроцепей устройства управления рулем
73	Этот элемент предназначен для защиты двух систем. Это охранная сигнализация, а также устройство бортовой диагностики. Нельзя допускать эксплуатации авто с неработоспособным предохранителем под номером 73, есть вероятность вскрытия и угона автомобиля
74	За этим предохранителем закреплена защита дальних осветительных фонарей
75	Передние противотуманные фонари
76	Фары заднего хода, включаются при активации соответствующей передачи
77	Насосное устройство омывательной системы лобового стекла. При поломке механизм не сможет подавать воду для нормальной работы дворников
78	Система отключения зажигания либо кнопка запуска двигателя. При перегорании детали возникнут проблемы с пуском силового агрегата
79	Предназначение предохранителя заключается в защите электроцепи световой сигнализации, а также кнопки закрытия дверей и радио
80	Еще один предохранитель, обеспечивающий работу электрического привода вентиляционного люка
81	Контроллер фиксации перемещений в салоне. Этот же элемент используется для защиты электрической цепи приемника радиочастот
82	Предохранитель, отвечающий за массу, то есть заземление насосного устройства омывательной системы лобового стекла
83	Устройство, обеспечивающее работоспособность электрической цепи массы центрального замка
84	Также предохранитель, за которым закреплена защита электроцепи заземления в системе блокировки дверей, а также замка водительской двери
85	За этим предохранительным устройством закреплена защита нескольких систем. Речь идет о переключателе подогрева сидений, системе управления микроклиматом, устройстве блокировки отключения пассажирских подушек безопасности, системе вспомогательного отопления, а также устройстве отопителя кондиционера, если он оснащен ручным управлением
86	Функционирование удерживающего устройства ремешков безопасности, а также подушек и системы их отключения для пассажирского кресла
87	Резервное гнездо
88	Резервное гнездо
89	Резервное гнездо

Блок предохранителей в багажнике

В соответствии с техническим руководством, третий монтажный блок предохранителей в Форд Фокус устанавливается в багажнике. Если вы откроете багажный отсек, то сможете найти БП слева, он скрыт защитной пластмассовой крышкой. Большинство деталей, установленных в этом блоке, резервные, они применяются для установки дополнительных устройств и оборудования.

Фотогалерея «Схема и таблицы назначения предохранителей»

Фото схемы устройства, а также таблиц назначения элементов.

Замена предохранителей

Если в работе электрооборудования имеются проблемы, то в первую очередь надо проверить работоспособность плавких элементов в блоке и, если есть необходимость, заменить их.

Как правильно поменять предохранители:

1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Канал Азбука Форд предлагает наглядно ознакомиться с процедурой смены предохранительных элементов в своем ролике.

Замена БП в салоне

Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.

Как произвести его замену, читайте далее:

1. Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
2. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
3. На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
4. Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
5. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
6. На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
7. Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.

 Загрузка …

Видео «Как правильно отключить БП в третьем Фокусе?»

Пользователь Роман Романов снял ролик, в котором рассказал, как самостоятельно отключить все фишки от предохранительного блока в Форд Фокус 3.

Блок предохранителей под капотом форд фокус 3

Главная » Ford » Блок предохранителей под капотом форд фокус 3

Предохранители и реле для Ford Focus 3

02.07.2016

• Ford
• Ford Focus
• предохранители
• реле
• схема

Рассмотрены автомобили хэтчбек, седан, универсал с 2011 года выпуска

Монтажный блок предохранителей расположен под капотом (на схеме цифра 9).

Для получения доступа к предохранителям, нужно нажать на фиксатор и снять крышку блока.  На ее внутренней стороне есть схема расположения реле и предохранителей. Там же находится пинцет для их замены.

Расшифровка:

Номер	Сила тока, А	Цвет	Назначение предохранителя
7	40	Зеленый	Насос ABS, насос системы динамической стабилизации (ESP)
8	30	Розовый	Клапан системы динамической стабилизации (ESP)
9	30	Розовый	Обогреватель заднего стекла
10	40	Зеленый	Электровентилятор воздухонагнетателя
11	30	Розовый	Модуль запуска и остановки двигателя
12	30	Розовый	Электронный блок управления двигателем
13	30	Розовый	Реле стартера
14	40	Зеленый	Обогрев ветрового стекла, правая сторона
15	25	Белый	Блок управления трансмиссией
16	40	Зеленый	Обогрев ветрового стекла, левая сторона
17	20	Синий	Вспомогательный отопитель
18	20	Синий	Очистители ветрового стекла
19	5	Коричневый	Модуль ABS, модуль системы динамической стабилизации (ESP)
20	15	Синий	Звуковой сигнал
21	5	Коричневый	Выключатель стоп-сигналов
22	15	Синий	Система контроля аккумуляторной батареи
23	5	Коричневый	Катушка зажигания, блок управления наружным освещением
24	20	Желтый	Задняя розетка для подключения дополнительного электрооборудования
25	10	Красный	Наружные зеркала заднего вида с электроприводом
26	15	Синий	Блок управления трансмиссией
27	15	Синий	Муфта компрессора системы кондиционирования
28	5	Коричневый	Адаптивная система круиз-контроля
29	20	Желтый	Омыватели фар
30	5	Коричневый	Электронный блок управления двигателем
31	—	~	Не используется
32	10	Красный	Клапан рециркуляции отработанных газов (EGR) , привод вихревых заслонок , датчики кислорода в отработанных газах
33	10	Красный	Привод заслонок управления каналами впускного коллектора
34	10	Красный	Форсунки
35	5	Коричневый	Активные жалюзи радиатора (бензиновый двигатель)
35	15	Синий	Активные жалюзи радиатора (дизельный двигатель)
36	10	Красный	Электронный блок управления двигателем
37	“		Не используется
38	15	Синий	Электронный блок управления двигателем, блок управления трансмиссией
39	5	Коричневый	Модуль управления фарами
40	5	Коричневый	Электроусилитель рулевого управления
41	20	Желтый	Блок управления наружным освещением
42	15	Синий	Очиститель заднего стекла
43	15	Синий	Регулятор наклона фар
44	5	Коричневый	Адаптивная система круиз-контроля
45	10	Красный	Обогрев форсунок омывателя ветрового окна
46	25	Белый	Электрические стеклоподъемники (передние окна)
47	7,5	Бордовый	Электрообогрев наружных зеркал заднего вида
48		—	Испаритель

Расположение предохранителей в салоне

Большая часть предохранителей установлена в монтажном блоке, который расположен в салоне под приборной панелью с правой стороны.

 Для получения доступа к этим реле и предохрани­телям, необходимо сжать, потянуть вниз и снять два фиксатора крепления под панелью справа.

После, снимите защитный кожух, используя специальный пластмасо­вый пинцет и извлеките необходимый предо­хранитель.

Расшифровка:

Номер	Сила тока,А	Цвет	Назначение предохранителя
56	20	Желтый	Питание топливного насоса
57-58	—	—	Не используется
59	5	Коричневый	Питание пассивной противоугонной системы (PATS)
60	10	Красный	Плафоны освещения салона, блок управления стеклоподъемниками и наружными зер­калами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
61	20	Желтый	Предохранитель прикуривателя, задняя розетка для подключения дополнительного оборудования
62	5	Коричневый	Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения
63	10	Красный	Адаптивная система круиз-контроля
64	—	—	Не используется
65	10	Красный	Механизм открывания крышки багажного отделения
66	20	Желтый	Замок двери водителя
67	7,5	Бордовый	Дисплей аудиосистемы
68	15	Красный	Замок рулевой колонки
69	5	Коричневый	Панель приборов
70	20	Желтый	Центральный замок
71	10	Красный	Система отопления и кондиционирования
72	7,5	Бордовый	Электроусилитель рулевого управления
73	5	Коричневый	Автономное звуковое устройство, диагностический разъем
74	15	Синий	Главный предохранитель фар дальнего света
75	15	Синий	Передние противотуманные фары
76	10	Красный	Фонари заднего хода
77	20	Желтый	Насос омывателя фар
78	5	Коричневый	Выключатель (замок) зажигания или кнопка запуска
79	15	Синий	Аудиосистема, аварийная сигнализация и кнопка запирания дверей
80	20	Желтый	Люк с электроприводом
81	5	Коричневый	Датчик движения в салоне, антенна
82	20	Желтый	Насос стеклоомывателя
83	20	Желтый	Центральный замок
84	20	Желтый	Замок двери водителя
85	7,5	Бордовый	Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель, блок управления системой отопления, кондиционирования и вентиляции салона
86	10	Красный	Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира
87-89		—	Не используется

Расположение предохранителей в багажнике.

Для доступа к реле и предохранителям данного монтажного блока, необходимо сдвинуть крышку блока и снять ее.

Расшифровка:

Номер	Сила тока, А	Цвет	Назначение предохранителя
1	—	—	Не используется
2	10	Красный	Кнопка запуска двигателя
3	5	Коричневый	Дистанционное открывание дверей
4	25	Бежевый	Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
5	25	Бежевый	Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
6	25	Бежевый	Электрические стеклоподъемники (левая задняя дверь)
7	25	Бежевый	Электрические стеклоподъемники (правая задняя дверь)
8	10	Красный	Система сигнализации
9	25	Бежевый	Электрическая регулировка положения сиденья водителя
10-11	—	—	Не используется
12	10	Красный	Системы кондиционирования воздуха
13	5	Коричневый	Комбинация приборов
14	7,5	Бордовый	Дисплей аудиосистемы
15	15	Синий	Аудиосистема, панель управления аудиосистемой
16-25	—	—	Не используется
26	40	Зеленый	Модуль прицепа
27-28	—	—	Не используется
29	5	Коричневый	Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида
30	5	Коричневый	Модуль системы помощи при парковке
31-33	—	—	Не используется
34	15	Синий	Обогрев сиденья водителя
35	15	Синий	Обогрев сиденья переднего пассажира
36	—	—	Не используется
37	5	Коричневый	Люк с электроприводом
38-45		—	Не используется
46	10	Красный	Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида

Снятие монтажного блока в салоне.

Для начала нужно отсоединить клемму «минус» от аккумуляторной батареи. После сжать, потянуть вниз и снять два фиксатора крепления от защитного кожуха под приборной панелью справа.

Снять защитный кожух.

Снять вещевой ящик вместе с кор­пусом.

После сжать фиксаторы…

и сдвинуть фиксирующую скобу.

Потом нужно отсоединить колодку жгута прово­дов от самого монтажного блока. Аналогично следует отсоединить остальные колодки от монтажного блока.

после нужно извлечь из корпуса монтажного бло­ка два держателя жгутов проводов.

Отжав два фиксатора крепления монтажного блока,

можно снять сам монтажный блок с авто­мобиля.

Руководства по ремонту

Схема расположения предохранителей и реле в автомобиле Форд Фокус 3

Расшифровка

Номер	Сила тока, А	Цвет	Назначение предохранителя
7	40	Зеленый	Насос ABS, насос системы динамической стабилизации (ESP)
8	30	Розовый	Клапан системы динамической стабилизации (ESP)
9	30	Розовый	Обогреватель заднего стекла
10	40	Зеленый	Электровентилятор воздухонагнетателя
11	30	Розовый	Модуль запуска и остановки двигателя
12	30	Розовый	Электронный блок управления двигателем
13	30	Розовый	Реле стартера
14	40	Зеленый	Обогрев ветрового стекла, правая сторона
15	25	Белый	Блок управления трансмиссией
16	40	Зеленый	Обогрев ветрового стекла, левая сторона
17	20	Синий	Вспомогательный отопитель
18	20	Синий	Очистители ветрового стекла
19	5	Коричневый	Модуль ABS, модуль системы динамической стабилизации (ESP)
20	15	Синий	Звуковой сигнал
21	5	Коричневый	Выключатель стоп-сигналов
22	15	Синий	Система контроля аккумуляторной батареи
23	5	Коричневый	Катушка зажигания, блок управления наружным освещением
24	20	Желтый	Задняя розетка для подключения дополнительного электрооборудования
25	10	Красный	Наружные зеркала заднего вида с электроприводом
26	15	Синий	Блок управления трансмиссией
27	15	Синий	Муфта компрессора системы кондиционирования
28	5	Коричневый	Адаптивная система круиз-контроля
29	20	Желтый	Омыватели фар
30	5	Коричневый	Электронный блок управления двигателем
31	—	~	Не используется
32	10	Красный	Клапан рециркуляции отработанных газов (EGR), привод вихревых заслонок, датчики кислорода в отработанных газах
33	10	Красный	Привод заслонок управления каналами впускного коллектора*
34	10	Красный	Форсунки
35	5	Коричневый	Активные жалюзи радиатора (бензиновый двигатель)
35	15	Синий	Активные жалюзи радиатора (дизельный двигатель)
36	10	Красный	Электронный блок управления двигателем
37	“		Не используется
38	15	Синий	Электронный блок управления двигателем, блок управления трансмиссией
39	5	Коричневый	Модуль управления фарами
40	5	Коричневый	Электроусилитель рулевого управления
41	20	Желтый	Блок управления наружным освещением
42	15	Синий	Очиститель заднего стекла
43	15	Синий	Регулятор наклона фар
44	5	Коричневый	Адаптивная система круиз-контроля
45	10	Красный	Обогрев форсунок омывателя ветрового окна
46	25	Белый	Электрические стеклоподъемники (передние окна)
47	7,5	Бордовый	Электрообогрев наружных зеркал заднего вида
48		—	Испаритель

Второй блок предохранителей расположен в салоне

Номер	Сила тока,А	Цвет	Назначение предохранителя
56	20	Желтый	Питание топливного насоса
57-58	—	—	Не используется
59	5	Коричневый	Питание пассивной противоугонной системы (PATS)
60	10	Красный	Плафоны освещения салона, блок управления стеклоподъемниками и наружными зер­калами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
61	20	Желтый	Предохранитель прикуривателя, задняя розетка для подключения дополнительного оборудования
62	5	Коричневый	Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения
63	10	Красный	Адаптивная система круиз-контроля
64	—	—	Не используется
65	10	Красный	Механизм открывания крышки багажного отделения
66	20	Желтый	Замок двери водителя
67	7,5	Бордовый	Дисплей аудиосистемы
68	15	Красный	Замок рулевой колонки
69	5	Коричневый	Панель приборов
70	20	Желтый	Центральный замок
71	10	Красный	Система отопления и кондиционирования
72	7,5	Бордовый	Электроусилитель рулевого управления
73	5	Коричневый	Автономное звуковое устройство, диагностический разъем
74	15	Синий	Главный предохранитель фар дальнего света
75	15	Синий	Передние противотуманные фары
76	10	Красный	Фонари заднего хода
77	20	Желтый	Насос омывателя фар
78	5	Коричневый	Выключатель (замок) зажигания или кнопка запуска
79	15	Синий	Аудиосистема, аварийная сигнализация и кнопка запирания дверей
80	20	Желтый	Люк с электроприводом
81	5	Коричневый	Датчик движения в салоне, антенна
82	20	Желтый	Насос стеклоомывателя
83	20	Желтый	Центральный замок
84	20	Желтый	Замок двери водителя
85	7,5	Бордовый	Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона
86	10	Красный	Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира
87-89		—	Не используется

Еще один блок расположен в багажном отсеке.

Схема расположения предохранителей и реле в багажном отделении.

Расшифровка

Номер	Сила тока, А	Цвет	Назначение предохранителя
1	—	—	Не используется
2	10	Красный	Кнопка запуска двигателя
3	5	Коричневый	Дистанционное открывание дверей
4	25	Бежевый	Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
5	25	Бежевый	Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
6	25	Бежевый	Электрические стеклоподъемники (левая задняя дверь)
7	25	Бежевый	Электрические стеклоподъемники (правая задняя дверь)
8	10	Красный	Система сигнализации
9	25	Бежевый	Электрическая регулировка положения сиденья водителя
10-11	—	—	Не используется
12	10	Красный	Системы кондиционирования воздуха
13	5	Коричневый	Комбинация приборов
14	7,5	Бордовый	Дисплей аудиосистемы
15	15	Синий	Аудиосистема, панель управления аудиосистемой
16-25	—	—	Не используется
26	40	Зеленый	Модуль прицепа
27-28	—	—	Не используется
29	5	Коричневый	Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида
30	5	Коричневый	Модуль системы помощи при парковке
31-33	—	—	Не используется
34	15	Синий	Обогрев сиденья водителя
35	15	Синий	Обогрев сиденья переднего пассажира
36	—	—	Не используется
37	5	Коричневый	Люк с электроприводом
38-45		—	Не используется
46	10	Красный	Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида

Блок предохранителей под капотом Форд Фокус 3

Для этого необходимо знать — их расположение. На Фокусе третьего поколения (2011, 2012, 2013, 2014 года выпуска), всего — три блока с предохранителями и реле.

Схема расположенея предохранителей в машине

Рассмотрим все схемы предохранителей по порядку.

1. Блок предохранителей под капотом

Расположение блокв предохраниетелей и реле в моторном отсеке

Блок предохраниетелей в моторном отсеке фото рабочего блока

Блок предохраниетелей в моторном отсеке схема с обозначениями

Насос ABS, насос системы динамической стабилизации (ESP)

Клапан системы динамической стабилизации (ESP)

Обогреватель заднего стекла

Модуль запуска и остановки

Системы управления двигателем

Обогрев ветрового стекла, правая сторона

Блок управления трансмиссией

Обогрев ветрового стекла, левая сторона

Cтеклоочистители ветрового стекла

Модуль ABS, модуль системы динамической стабилизации (ESP)

Система контроля аккумуляторной батареи

Катушки реле, модуль управления выключателем освещения

Задняя электрическая розетка

Наружные зеркала заднего вида с электроприводом

Блок управления трансмиссией

Муфта компрессора системы кондиционирования

Адаптивная система круиз-контроля

Модуль управления силовым агрегатом (PCM)

Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление двигателем)

Управляющие клапаны двигателя

Активные жалюзи радиатора (бензиновый двигатель)

Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель)

Модуль управления силовым агрегатом (PCM)

Модуль управления силовым агрегатом (PCM), модуль управления коробкой передач

Модуль управления фарами

Электроусилитель рулевого управления

Модуль управления кузовом

Очиститель заднего стекла

Регулятор наклона световых пучков фар

Адаптивная система круиз-контроля

Обогрев форсунок омывателя

Электрические стеклоподъемники (передние окна)

Электрообогрев наружных зеркал заднего вида

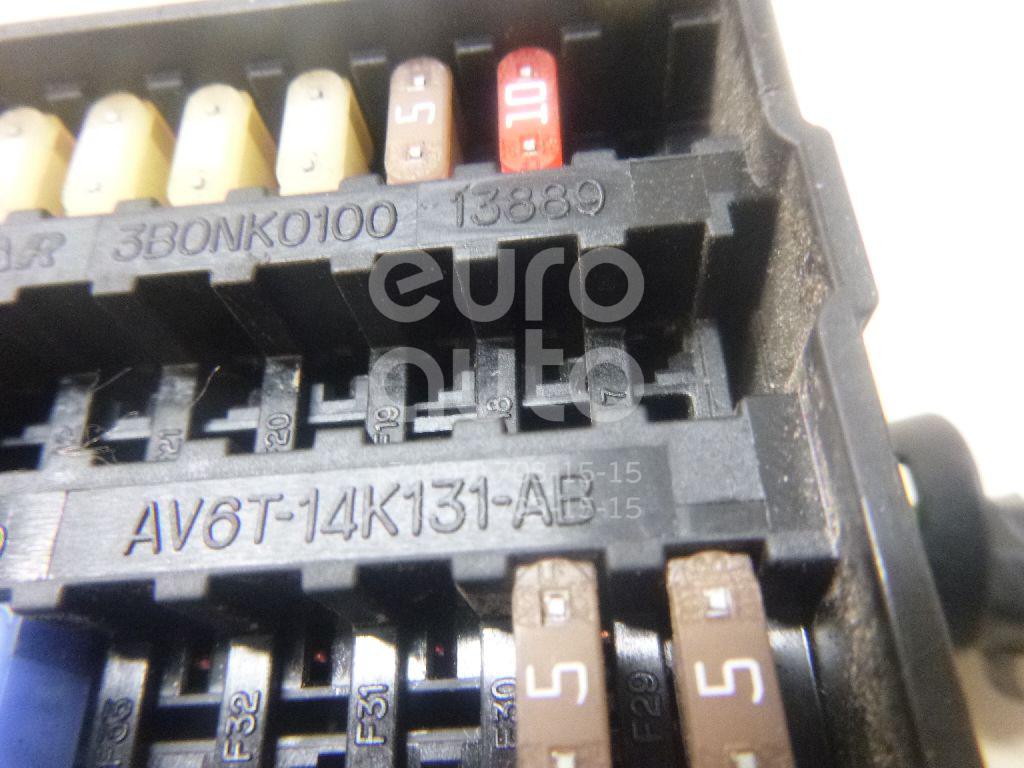

2. Блок предохранителей в салоне под бардачком

Место расположения блока предохранителей в салоне

Блок предохраниетелей в салоне фото в машине

Блок предохраниетелей в салоне плата с предохранителями

Блок предохраниетелей в салоне отдел с предохраниетлями

Блок предохраниетелей в салоне схема с обознаениями

Питание топливного насоса

Питание пассивной противоугонной системы (PATS)

Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, венти-ляционный люк с электроприводом

Прикуриватель, задняя электрическая розетка

Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения

Адаптивная система круиз-контроля

Механизм открывания крышки багажного отделения

Замок двери водителя, двойная блокировка

Дисплей информационно-мультимедийной системы, GPS, BVC

Замок рулевой колонки

Модуль управления рулевым колесом

Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики

Дальний свет фар

Передние противотуманные фары

Фонарь заднего хода

Выключатель зажигания или кнопка запуска

Радио, аварийная сигнализация и кнопки запирания дверей

Вентиляционный люк с электроприводом

Датчик перемещений в салоне, приемник радиочастоты

Заземление насоса стеклоомывателя

Заземление центрального замка

Замок двери водителя и заземление системы двойной блокировки

Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением

Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира

Посмотрите интересное видео по этой теме

Предохранители Форд Фокус 3

Предохранители Форд Фокус 3

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля.Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл.Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей приведено в табл.Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке. В табл. указано назначение установленных предохранителей и реле. Номера предохранителей в монтажном блоке, расположенном в салоне

Номера предохранителей и реле в монтажном блоке, расположенном в багажнике (багажном отделении)Дополнительно в моторном отсеке расположен блок плавких вставок.На внутренней стороне крышки монтажного блока реле и предохранителей,расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей. Номера предохранителей и реле, установленных в монтажном блоке, расположенном в моторном отсеке

Предохранители и реле Ford Focus 3

Рассмотрены автомобили хэтчбек, седан, универсал с 2011 года выпуска

Монтажный блок предохранителей расположен под капотом (на схеме цифра 9).

Для получения доступа к предохранителям, нужно нажать на фиксатор и снять крышку блока. На ее внутренней стороне есть схема расположения реле и предохранителей. Там же находится пинцет для их замены.

Расшифровка:

Номер	Сила тока, А	Цвет	Назначение предохранителя
7	40	Зеленый	Насос ABS, насос системы динамической стабилизации (ESP)
8	30	Розовый	Клапан системы динамической стабилизации (ESP)
9	30	Розовый	Обогреватель заднего стекла
10	40	Зеленый	Электровентилятор воздухонагнетателя
11	30	Розовый	Модуль запуска и остановки двигателя
12	30	Розовый	Электронный блок управления двигателем
13	30	Розовый	Реле стартера
14	40	Зеленый	Обогрев ветрового стекла, правая сторона
15	25	Белый	Блок управления трансмиссией
16	40	Зеленый	Обогрев ветрового стекла, левая сторона
17	20	Синий	Вспомогательный отопитель
18	20	Синий	Очистители ветрового стекла
19	5	Коричневый	Модуль ABS, модуль системы динамической стабилизации (ESP)
20	15	Синий	Звуковой сигнал
21	5	Коричневый	Выключатель стоп-сигналов
22	15	Синий	Система контроля аккумуляторной батареи
23	5	Коричневый	Катушка зажигания, блок управления наружным освещением
24	20	Желтый	Задняя розетка для подключения дополнительного электрооборудования
25	10	Красный	Наружные зеркала заднего вида с электроприводом
26	15	Синий	Блок управления трансмиссией
27	15	Синий	Муфта компрессора системы кондиционирования
28	5	Коричневый	Адаптивная система круиз-контроля
29	20	Желтый	Омыватели фар
30	5	Коричневый	Электронный блок управления двигателем
31	—	~	Не используется
32	10	Красный	Клапан рециркуляции отработанных газов (EGR) , привод вихревых заслонок , датчики кислорода в отработанных газах
33	10	Красный	Привод заслонок управления каналами впускного коллектора
34	10	Красный	Форсунки
35	5	Коричневый	Активные жалюзи радиатора (бензиновый двигатель)
35	15	Синий	Активные жалюзи радиатора (дизельный двигатель)
36	10	Красный	Электронный блок управления двигателем
37	“		Не используется
38	15	Синий	Электронный блок управления двигателем, блок управления трансмиссией
39	5	Коричневый	Модуль управления фарами
40	5	Коричневый	Электроусилитель рулевого управления
41	20	Желтый	Блок управления наружным освещением
42	15	Синий	Очиститель заднего стекла
43	15	Синий	Регулятор наклона фар
44	5	Коричневый	Адаптивная система круиз-контроля
45	10	Красный	Обогрев форсунок омывателя ветрового окна
46	25	Белый	Электрические стеклоподъемники (передние окна)
47	7,5	Бордовый	Электрообогрев наружных зеркал заднего вида
48		—	Испаритель

---

Расположение предохранителей в салоне

Большая часть предохранителей установлена в монтажном блоке, который расположен в салоне под приборной панелью с правой стороны.  Для получения доступа к этим реле и предохрани­телям, необходимо сжать, потянуть вниз и снять два фиксатора крепления под панелью справа.

После, снимите защитный кожух, используя специальный пластмасо­вый пинцет и извлеките необходимый предо­хранитель.

Расшифровка:

Номер	Сила тока,А	Цвет	Назначение предохранителя
56	20	Желтый	Питание топливного насоса
57-58	—	—	Не используется
59	5	Коричневый	Питание пассивной противоугонной системы (PATS)
60	10	Красный	Плафоны освещения салона, блок управления стеклоподъемниками и наружными зер­калами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
61	20	Желтый	Предохранитель прикуривателя, задняя розетка для подключения дополнительного оборудования
62	5	Коричневый	Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения
63	10	Красный	Адаптивная система круиз-контроля
64	—	—	Не используется
65	10	Красный	Механизм открывания крышки багажного отделения
66	20	Желтый	Замок двери водителя
67	7,5	Бордовый	Дисплей аудиосистемы
68	15	Красный	Замок рулевой колонки
69	5	Коричневый	Панель приборов
70	20	Желтый	Центральный замок
71	10	Красный	Система отопления и кондиционирования
72	7,5	Бордовый	Электроусилитель рулевого управления
73	5	Коричневый	Автономное звуковое устройство, диагностический разъем
74	15	Синий	Главный предохранитель фар дальнего света
75	15	Синий	Передние противотуманные фары
76	10	Красный	Фонари заднего хода
77	20	Желтый	Насос омывателя фар
78	5	Коричневый	Выключатель (замок) зажигания или кнопка запуска
79	15	Синий	Аудиосистема, аварийная сигнализация и кнопка запирания дверей
80	20	Желтый	Люк с электроприводом
81	5	Коричневый	Датчик движения в салоне, антенна
82	20	Желтый	Насос стеклоомывателя
83	20	Желтый	Центральный замок
84	20	Желтый	Замок двери водителя
85	7,5	Бордовый	Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель, блок управления системой отопления, кондиционирования и вентиляции салона
86	10	Красный	Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира
87-89		—	Не используется

---

Расположение предохранителей в багажнике.

Для доступа к реле и предохранителям данного монтажного блока, необходимо сдвинуть крышку блока и снять ее.

Расшифровка:

Номер	Сила тока, А	Цвет	Назначение предохранителя
1	—	—	Не используется
2	10	Красный	Кнопка запуска двигателя
3	5	Коричневый	Дистанционное открывание дверей
4	25	Бежевый	Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
5	25	Бежевый	Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
6	25	Бежевый	Электрические стеклоподъемники (левая задняя дверь)
7	25	Бежевый	Электрические стеклоподъемники (правая задняя дверь)
8	10	Красный	Система сигнализации
9	25	Бежевый	Электрическая регулировка положения сиденья водителя
10-11	—	—	Не используется
12	10	Красный	Системы кондиционирования воздуха
13	5	Коричневый	Комбинация приборов
14	7,5	Бордовый	Дисплей аудиосистемы
15	15	Синий	Аудиосистема, панель управления аудиосистемой
16-25	—	—	Не используется
26	40	Зеленый	Модуль прицепа
27-28	—	—	Не используется
29	5	Коричневый	Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида
30	5	Коричневый	Модуль системы помощи при парковке
31-33	—	—	Не используется
34	15	Синий	Обогрев сиденья водителя
35	15	Синий	Обогрев сиденья переднего пассажира
36	—	—	Не используется
37	5	Коричневый	Люк с электроприводом
38-45		—	Не используется
46	10	Красный	Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида

---

Снятие монтажного блока в салоне.

Для начала нужно отсоединить клемму «минус» от аккумуляторной батареи. После сжать, потянуть вниз и снять два фиксатора крепления от защитного кожуха под приборной панелью справа.

Снять защитный кожух.

Снять вещевой ящик вместе с кор­пусом.

После сжать фиксаторы…

и сдвинуть фиксирующую скобу.

Потом нужно отсоединить колодку жгута прово­дов от самого монтажного блока. Аналогично следует отсоединить остальные колодки от монтажного блока.

после нужно извлечь из корпуса монтажного бло­ка два держателя жгутов проводов.

Отжав два фиксатора крепления монтажного блока,

можно снять сам монтажный блок с авто­мобиля.





Предохранители Ford Focus 3: характеристики, расположение и инструкция

Как известно, каждый автомобиль оборудован различными устройствами, для функционирования которых необходима подача напряжения. Чтобы уровень напряжения не выходил за пределы нормы, транспортные средства оснащаются блоками предохранителей (далее — БП), в котором завязаны все электрические цепи. В этой статье мы расскажем, где находятся предохранители Форд Фокус 3, за что они отвечают и как произвести замену выгоревших деталей.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

На схеме отмечены места расположения блоков в автомобиле Фокус 3. Один находится под капотом, второй — в салоне автомобиля, а третий — в багажнике

В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.

БП в моторном отсеке

Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.

БП в салоне

Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.

Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.

Схема устройства, которое находится в салоне авто Назначение элементов БП, установленного под бардачком Форд Фокус

БП в багажнике

Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.

Процедура снятия и замены

Замена ПП

Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
2. Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
3. Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.

 Загрузка …

Замена БП в салоне

На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:

1. Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
2. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
3. Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
4. Поочередно демонтируйте каждый элемент БП.
5. Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
6. Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
7. Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
8. Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
9. Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
10. Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.

Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.

Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.

Видео от Эрнеста Басина «Преимущества и недостатки Форд Фокус 3»

В этом видео владелец авто рассказывает обо всех преимуществах и недостатках в использовании Форд Фокус 3.

схема блока и реле, где находятся

Стандартные предохранители Форд Фокус 3 ответственны за питание и защиту силовых и управляющих цепей электронного оборудования машины. Расположение и назначение плавких вставок и реле одинаково для версий универсал, седан или хэтчбек.

Блок предохранителей в салоне

Салонный модуль автомобиля рассчитан на питание вспомогательного оборудования и бортовых систем, не имеющих непосредственного отношения к силовой установке.

На авто до (2003 г) и после (2015) рестайлинга коробка с вставками устанавливается под приборной доской со стороны переднего пассажира.

Под капотом

На авто 2017 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.

Монтажный блок

Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.

Блок силовых предохранителей

Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

Блок предохранителей в багажнике

Панель, смонтированная в грузовом отсеке, расположена под специальной крышкой. Здесь сосредоточены защитные элементы кормовой части машины. Для версий типа хэтчбек и универсал место установки идентично.

Распиновка предохранителей

На автомобилях Фокус 3 2012 и других годов нет общей схемы распиновки. Полная картина электропроводки разделена на отдельные фрагменты для более простого восприятия пользователями.

Схема предохранителей и реле

Полное описание всех монтажных частей приведено в электросхеме машины. Расположение основных модулей одинаково для 2013, 2012 года и других. Также имеется минимальное отличие в рынках сбыта, будь то американец или европеец – расшифровка панелей будет сильно схожа.

Модуль багажного отделения.

Силовые предохранители под капотом.

Салонный модуль.

Панель вставок подкапотного пространства.

Какой предохранитель за что отвечает

Каждый элемент в автомобиле отвечает за одну или несколько цепей электрооборудования одновременно. Это зависит от номинала плавкой вставки и энергопотребления прибора.

Также есть различие в размере деталей. Большинство мини предохранителей устанавливаются рядом с микро версиями, что продиктовано экономией места в модуле. Силовые элементы по размеру гораздо больше аналогов – это связано с их мощностью. Для примера, вставки на 80 а, будет крупнее обычных вставок на 10 или 5 Ампер.

Реле различаются конструктивно, но суть работы устройства одинакова. Релюшка R2 и другие модификации включается цепью управления и замыкает контакты цепи агрегата.

Где находится предохранитель прикуривателя

Расположен в салонном монтажном блоке. Вставка R61 также может отвечать за заднюю розетку.

Предохранитель бензонасоса: где находится

Питание цепи топливного насоса устанавливается под номером 56 в салоне. Расположение элементов одинаково для бензиновых и дизельных версий автомобиля.

Релюшка агрегата устанавливается отдельно от монтажной панели.

Предохранитель и реле кондиционера

Для более популярной модификации авто, претерпевшей рестайлинг, вставка муфты компрессора устанавливается внутри салонного отсека № F27.
Переключатели режимов смонтированы на позициях 71 и 85.

Ближний свет

Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Элементы следует искать возле блока фар. Здесь смонтированы и реле.

Дальний свет

Системы оборудованы единой вставкой F74. Предохранитель ответственен за включение релюшек силовой магистрали.

Звуковой сигнал

Подача питания на клаксон происходит через вставку №20 подкапотного блока. Инструкция по замене дана ниже. Если вкратце нужен пинцет и знание номера элемента. Вытащили и поставили новый.

Стоп-сигналы

Выключатель устанавливается под педалью тормоза. Ответственный за него элемент смонтирован на позиции 21 стандартной панели.

Стартер

Если машина не заводится по причине того, что стартер не крутит, следует первым делом проверить №13. Если реле щелкает, но устройство не крутит маховик, потребуется проверить втягивающее, смонтированное на корпусе агрегата. Также посмотрите на релейный переключатель – у детали может перегореть силовой контакт.

Генератор

Установка имеет дополнительный регулятор напряжения. Своеобразное реле защищает бортовые цепи и аккумулятор от скачков, вызванных изменением скорости вращения якоря.

При повреждении источника электрического тока, пользователи наиболее часто отдают предпочтение генераторам фирмы Valeo.

Вентилятор охлаждения

Система управления запитана от главного реле. Подача напряжения на переключатели происходит через вставку 35 подкапотного модуля. Релюшки системы охлаждения двигателя активируются от ЭБУ.

Стеклоподъемники

Управление для машин после 2011 года устроено так.

1. Элемент 46 отвечает за питание водительской и пассажирской двери.
2. Управление переключателями осуществляется от вставок 4 и 5.
3. Двери кормовой части авто имеются два предохранителя, 6 – для левого и 7 для правого борта.

Электроусилитель руля

Фокус 3 снабжается электронным усилителем рулевого управления. система ЭУР смонтирована через элемент F40 внутреннего модуля.

Предохранитель на ГУР

На большинстве модификаций автомобиля гидроусилитель руля как таковой отсутствует. Его работ выполняет электрическая система.

Магнитола

Аналогично обстоят дела с магнитофоном машины. Устройство является частью общей мультимедийной системы и не имеет отдельного предохранителя. За питание модуля ответственна вставка 67.

Если автолюбитель желает установить более производительную магнитолу, ее следует подключать через отдельный модуль напрямую от АКБ.

Стеклоочистители

Плавкий элемент переднего очистителя монтируется под номером 18 в моторном отсеке машины. Дворник кормовой части работает от элемента 42.

Зажигание

Гораздо сложнее устроено. Главное реле питается от предохранителя 78. Отсюда цепь проходит на личинку замка и дальше уходит на пусковые устройства транспортного средства.

Предохранители габаритов

Клавиша включения огней запитана через 23 вставку. Реле включения ламп активируется элементом №60.

Задний ход

Датчик положения рычага коробки передач не требует дополнительной защиты. Лампа, установленная на корме защищена от предохранитель 76.

Клаксон

Стандартный гудок авто получает напряжение через элемент №20.

Предохранитель омывателя лобового стекла: где находится

В сложной системе питания устройства присутствует одновременно два элемента. Первый — №45 ответственен за подогрев форсунок разбрызгивателя. Это помогает не замерзнуть жидкости во время зимних морозов.

Обмотки моторчика замыкаются после вставки 82 салонного модуля. При этом, система совершенно не затрагивает дворники – очиститель питается отдельно.

Панель приборов

Штатная приборка активируется от элемента 69. Подсветка доски осуществляется от общего предохранителя включения габаритов.

Противотуманные фары

Машина в стоке оборудована только передними противотуманками. Штатные питаются от №75. Если пользователь хочет установить ПТФ на корме машины, запитать их следует от дополнительных вставок.

Предохранитель АБС

Система ABS имеет 2 вставки. Элемент №7 ответственен за насос давления жидкости. Восьмой предохранитель отвечает за электрический клапан стабилизации.

Замок багажника

Крышка замка багажника открывается через № 83 салонной коробки.

Рулевая рейка

Замок стойки питается от 68 вставки, что обеспечивает невозможность ее отключения.

Подушки безопасности

Имеет защитные элементы в конструкции. Подача энергии для переднего пассажира проходит через вставку 86.

Печка

Автомобиль имеет два отопителя. Мотор основной печки работает от вставки 85. Дополнительная система отопления работает через элемент №17.

Реле бензонасоса: где стоит

Подача питания для топливного насоса выполняется через блок управления двигателем. Система зациклена на 12 элементе штатной бортовой цепи. На автомобилях с мотором 2,0 литра деталь может монтироваться отдельно.

Реле зарядки

Устройство контроля зарядки АКБ находится возле него в цепи между батареей и генератором.

Реле поворотников

Находятся под приборкой со стороны кресла водителя. Их расположение можно легко определить по характерным щелчкам.

Запасные предохранители

Система оборудована большим количеством дополнительных вставок. Подобный подход к конструкции блока обоснован возможностью подключения дополнительных агрегатов и оборудования.

Как снять и заменить блок предохранителей

Чтобы разобрать основной монтажник под капотом, следует выполнить ряд действий.

1. Отключить питание от аккумулятора.
2. Снять крышку модуля.
3. Используя головку №10 открутить крепление панели к кузову машины.
4. Вынуть блок с посадочного места и отключить контактные группы прибора.
5. Далее можно вынуть прибор с машины и заменить его.

Замена предохранителей Focus 3

Чтобы поменять перегоревший элемент — достаточно открыть крышку модуля, и используя специальный пинцет, вынуть поврежденный элемент из своего гнезда. Обратный монтаж выполняется в зеркальной последовательности.

Ошибки в ремонте блока

Самыми распространенными являются:

• извлечение вставок руками;
• попытка перепаять плату в бытовых условиях;
• попытка проверить панель без специальных приборов.

Итог

Предохранители Фокуса 3 поколения расположены в удобных местах и легко меняются. Детали обладают достаточной надежностью и выдерживают длительную эксплуатацию.

Все о блоке предохранителей Форд Фокус 3

29.07.2020 31 453 Ford Focus

Автор:Иван Баранов

Как известно, каждый автомобиль оборудован различными устройствами, для функционирования которых необходима подача напряжения. Чтобы уровень напряжения не выходил за пределы нормы, транспортные средства оснащаются блоками предохранителей (далее — БП), в котором завязаны все электрические цепи. В этой статье мы расскажем, где находятся предохранители Форд Фокус 3, за что они отвечают и как произвести замену выгоревших деталей.

[ Скрыть]

Расположение блока предохранителей

Пассажирский салон

Панель предохранителей расположена с правой стороны под перчаточным ящиком.

Моторного отсека

Блок распределения питания расположен в моторном отсеке.

Багажное отделение

Панель предохранителей находится в багажном отделении за левой колесной аркой.

Схема расположения блоков управления Форд Фокус

Разобравшись с тем, где находятся оба блока с предохранителями, а также ознакомившись с их маркировкой и предназначением, не помешает изучить еще один немаловажный вопрос. Речь идет о схематическом размещении блоков управления отдельными элементами цепи.

Под капотом

Знание схематического расположения основных предохранителей на блоке поможет быстро определиться, если не с дальнейшим ходом действий, то с поверхностной диагностикой в случае возникновения определенных проблем. Кроме того, водителю может понадобиться отключить отдельный модуль для проведения ремонтных работ. Все они приведены в данной таблице:

Не помешает ознакомиться и с четырнадцатью реле, обозначения которых приводятся в следующей таблице:

В салоне

Если же говорить о салонных модулях, то приводить их следует только в совокупности с реле, наглядно убедившись в том, что многие из них взаимодействуют сразу с несколькими предохранителями, срабатывая при различных негативных воздействиях, о чем говорит данная таблица:

Для наглядности имеет смысл привести и сам внутрисалонный блок, размещающий на себе все перечисленные выше предохранители и реле.

Тут же можно увидеть и маркировку элементов, которая поможет изучить все элементы.

Схемы блока предохранителей

2015 г.

Пассажирский салон

Назначение предохранителей в салоне (2015 г.)

№	Рейтинг усилителя	Цепи защищены
F56	20А	Питание топливного насоса.
F57	—	Не используется.
F58	—	Не используется.
F59	5А	Поставка пассивной противоугонной системы.
F60	10А	Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом.
F61	20А	Прикуриватель, розетка сзади.
F62	—	Не используется.
F63	—	Не используется.
F64	—	Не используется.
F65	10А	Открытие крышки багажника.
F66	20А	Замок водительской двери, двойной замок.
F67	7,5 А	Информационно-развлекательный дисплей. Спутниковая система навигации. Возможность голосового управления телефоном по Bluetooth.
F68	—	Не используется.
F69	5А	Приборный щиток.
F70	20А	Центральный замок.
F71	7,5 А	Кондиционирование воздуха.
F72	7,5 А	Модуль управления рулевым колесом.
F73	7,5 А	Звуковой оповещатель с резервным аккумулятором (сигнализация). Система бортовой диагностики.
F74	15А	Дальний свет.
F75	15А	Передние противотуманные фары.
F76	10А	Фонарь заднего хода.
F77	20А	Насос омывателя.
F78	5А	Выключатель зажигания или кнопка запуска.
F79	15А	Аудиоблок, кнопки аварийной сигнализации и дверного замка.
F80	20А	Люк с электроприводом.
F81	5А	Радиочастотный приемник.
F82	20А	Насос омывателя заземлен.
F83	20А	Заземление центрального замка.
F84	20А	Разблокировка двери водителя и двойная блокировка заземления.
F85	7,5 А	Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Дополнительный отопитель. Передняя камера. Радио. Модуль люка.
F86	10А	Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира.
F87	15А	Руль с подогревом.
F88	—	Не используется.
F89	—	Не используется.

Моторного отсека

Назначение предохранителей в блоке распределения питания (2015 г. )

№	Рейтинг усилителя	Цепи защищены
F7	40А	Насос антиблокировочной тормозной системы. Электронный клапан программы стабилизации.
F8	30А	Электронный клапан программы стабилизации.
F9	30А	Обогрев заднего стекла.
F10	40А	Электродвигатель вентилятора отопителя.
F11	30	Модуль старт-стоп.
F12	30А	Системы управления двигателем. Реле рециркуляции выхлопных газов.
F13	30А	Реле стартера.
F14	25	Задний стеклоподъемник (без блока управления дверьми).
F15	25А	Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost.
F16	—	Не используется.
F17	—	Не используется.
F18	20А	Дворники.
F19	5А	Электронный модуль программы стабилизации.
F20	15 А	Рог.
F21	5А	Выключатель стоп-сигнала.
F22	15 А	Система контроля заряда батареи.
F23	5А	Катушки реле, модуль переключателя управления освещением.
F24	5А	Заднее боковое лобовое стекло с подогревом.
F25	10А	Электрические наружные зеркала заднего вида.
F26	15 А	Модуль управления трансмиссией — 2.0L GDI.
F26	20А	Модуль управления трансмиссией — 1.0L Ecoboost.
F27	15 А	Муфта кондиционера.
F28	—	Не используется.
F29	10А	Стоп-старт для камеры заднего вида. Информационная система слепых зон.
F30	—	Не используется.
F31	—	Не используется.
F32	10А	Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала.
F33	15 А	Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost.
F34	10А	Включите водяной насос. Регулируемые клапаны. Клапан продувки адсорбера.
F35	10А	Датчик положения коленчатого вала. Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера.
F36	5А	Активная решетка-жалюзи.
F37	15 А	Дневные ходовые огни. Модуль управления фарами
F38	15 А	Переключатель управления коробкой передач.
F39	—	Не используется.
F40	5А	Рулевое управление с электроусилителем.
F41	20А	Поставка модуля управления кузовным оборудованием KL15.
F42	15А	Стеклоочиститель заднего стекла.
F43	15А	Адаптивные фары.
F44	—	Не используется.
F45	—	Не используется.
F46	25А	Электрические окна.
F47	7,5 А	Наружные зеркала с подогревом.
F48	—	Не используется.
Реле
R1	Микро реле	Вентилятор интеркулера.
R2	Микро реле	Рог.
R3	Микро реле	Обогрев переднего стекла (частично обогрев лобового стекла).
R4	—	Не используется.
R5	Микро реле	Задний дворник.
R6	—	Не используется.
R7	—	Не используется.
R8	Реле мощности	Дополнительное питание с задержкой.
R9	—	Не используется.
R10	Мини-реле	Реле стартера.
R11	Микро реле	Муфта кондиционера.
R12	Реле мощности	Реле вентилятора охлаждения.
R13	Мини-реле	Двигатель вентилятора.
R14	Мини-реле	Модуль управления трансмиссией.
R15	Реле мощности	Обогрев заднего стекла.
R16	Реле мощности	Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2015 г.)

№	Рейтинг ампер	Цепи защищены
F1	5А	Реле зажигания.
F2	—	Не используется.
F3	5А	Ручки дверей автомобиля без ключа.
F4	25А	Дверной модуль (левый передний) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала заднего вида, наружные зеркала с подогревом).
F5	25А	Дверной модуль (правый передний) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала, обогрев наружных зеркал).
F6	25А	Дверной модуль (левый задний) (электрические стеклоподъемники).
F7	25А	Дверной модуль (задний правый) (электрические стеклоподъемники).
F8	—	Не используется.
F9	25А	Сиденье водителя с электроприводом.
F10	25А	Усилитель цифровой обработки сигналов.
F11	5А	Переключатель клавиатуры.
F12	—	Не используется.
F13	—	Не используется.
F14	—	Не используется.
F15	—	Не используется.
F16	—	Не используется.
F17	—	Не используется.
F18	—	Не используется.
F19	—	Не используется.
F20	—	Не используется.
F21	—	Не используется.
F22	—	Не используется.
F23	—	Не используется.
F24	—	Не используется.
F25	—	Не используется.
F26	—	Не используется.
F27	—	Не используется.
F28	—	Не используется.
F29	5А	Монитор слепых зон. Камера заднего вида без модуля старт-стоп.
F30	5А	Модуль помощи при парковке.
F31	—	Не используется.
F32	—	Не используется.
F33	—	Не используется.
F34	15 А	Водительское сиденье с подогревом.
F35	15 А	Сиденье переднего пассажира с подогревом.
F36	—	Не используется.
F37	—	Не используется.
F38	—	Не используется.
F39	—	Не используется.
F40	—	Не используется.
F41	—	Не используется.
F42	—	Не используется.
F43	—	Не используется.
F44	—	Не используется.
F45	—	Не используется.
F46	—	Не используется.
Реле
R1	Реле мощности	Замок зажигания.
R2	—	Не используется.
R3	—	Не используется.
R4	—	Не используется.
R5	—	Не используется.
R6	—	Не используется.

2016, 2017

Пассажирский салон

Назначение предохранителей в салоне (2016, 2017)

№	Рейтинг ампер	Цепи защищены
F56	20А	Питание топливного насоса.
F57	—	Не используется.
F58	—	Не используется.
F59	5А	Поставка пассивной противоугонной системы.
F60	10А	Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом.
F61	20А	Передний прикуриватель. Розетка 2-го ряда.
F62	—	Не используется.
F63	—	Не используется.
F64	—	Не используется.
F65	10А	Открытие крышки багажника.
F66	20А	Замок водительской двери.
F67	7,5 А	Информационно-развлекательный дисплей. Спутниковая система навигации. Модуль SYNC.
F68	—	Не используется.
F69	5А	Приборный щиток.
F70	20А	Центральный замок.
F71	7,5 А	Кондиционирование воздуха.
F72	7,5 А	Модуль управления рулевым колесом.
F73	7,5 А	Звуковой оповещатель с резервным аккумулятором (сигнализация). Система бортовой диагностики.
F74	15А	Блок фары (дальний свет).
F75	15А	Передние противотуманные фары.
F76	10А	Фонарь заднего хода.
F77	20А	Насос омывателя.
F78	5А	Выключатель зажигания или кнопка запуска.
F79	15А	Аудиоблок, кнопки аварийной сигнализации и дверного замка.
F80	20А	Люк с электроприводом.
F81	5А	Радиочастотный приемник.
F82	20А	Насос омывателя заземлен.
F83	20А	Заземление центрального замка.
F84	20А	Земля разблокировки двери водителя.
F85	7,5 А	Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Передняя камера. Радио. Модуль люка.
F86	10А	Удерживающая система. Датчик веса пассажира.
F87	15А	Руль с подогревом.
F88	—	Не используется.
F89	—	Не используется.

Моторного отсека

Назначение предохранителей в блоке распределения питания (2016, 2017)

№	Рейтинг ампер	Цепи защищены
F7	40А	Насос антиблокировочной тормозной системы. Клапан регулировки тяги.
F8	30А	Клапан регулировки тяги.
F9	30А	Обогрев заднего стекла.
F10	40А	Электродвигатель вентилятора отопителя.
F11	30А	Модуль старт-стоп.
F12	30А	Системы управления двигателем. Реле рециркуляции выхлопных газов.
F13	30А	Пусковой двигатель.
F14	25А	Задний стеклоподъемник (без блока управления дверьми).
F15	25А	Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost.
F16	—	Не используется.
F17	—	Не используется.
F18	20А	Дворники.
F19	5А	Модуль контроля тяги.
F20	15А	Рог.
F21	5А	Выключатель стоп-сигнала.
F22	15 А	Система контроля заряда батареи.
F23	5А	Катушки реле, модуль переключателя управления освещением.
F24	5А	Правый частично обогреваемый элемент лобового стекла.
F25	10А	Электрические наружные зеркала заднего вида (без блока управления дверьми).
F26	15А	Модуль управления трансмиссией — 2.0L GDI.
F26	20А	Модуль управления трансмиссией — 1.0L Ecoboost.
F27	15 А	Муфта кондиционера.
F28	—	Не используется.
F29	10А	Стоп-старт.
F30	—	Не используется.
F31	—	Не используется.
F32	10А	Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала.
F33	15 А	Датчик массового расхода воздуха — 2. 0 GDI. Катушки зажигания — 1.0L EcoBoost.
F34	10А	Включите водяной насос. Регулируемые клапаны. Клапан продувки адсорбера.
F35	10А	Датчик положения коленчатого вала. Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера.
F36	5А	Активная решетка-жалюзи.
F37	15 А	Дневные ходовые огни. Модуль управления фарами
F38	15 А	Блок управления коробкой передач Global Shift (переключаемый аккумулятор).
F39	15 А	Сиденье водителя с подогревом.
F40	5А	Рулевое управление с электроусилителем.
F41	20А	Поставка модуля управления кузовным оборудованием KL15.
F42	15 А	Электродвигатель заднего дворника.
F43	15 А	Блок фары (мотор динамического поворота).
F44	—	Не используется.
F45	15 А	Подогрев пассажирского сиденья.
F46	25А	Электростеклоподъемники (без блока управления дверьми).
F47	7,5 А	Наружные зеркала с подогревом (без блока управления дверьми).
F48	—	Не используется.
Реле
R1	Микро реле	Вентилятор интеркулера.
R2	Микро реле	Рог.
R3	Микро реле	Обогрев переднего стекла (частично обогрев лобового стекла).
R4	—	Не используется.
R5	Микро реле	Задний стеклоочиститель.
R6	—	Не используется.
R7	—	Не используется.
R8	Реле мощности	Дополнительное питание с задержкой.
R9	—	Не используется.
R10	Мини-реле	Реле стартера.
R11	Микро реле	Муфта кондиционера.
R12	Реле мощности	Реле вентилятора охлаждения.
R13	Мини-реле	Двигатель вентилятора.
R14	Мини-реле	Модуль управления трансмиссией.
R15	Реле мощности	Обогрев заднего стекла.
R16	Реле мощности	Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2016, 2017)

№	Рейтинг ампер	Цепи защищены
F1	5А	Реле зажигания.
F2	—	Не используется.
F3	5А	Ручки дверей автомобиля без ключа.
F4	25А	Дверной модуль (левый передний) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом).
F5	25А	Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом).
F6	25А	Дверной модуль (левый задний) (электрические стеклоподъемники).
F7	25А	Дверной модуль (задний правый) (электрические стеклоподъемники).
F8	—	Не используется.
F9	25А	Электрорегулировка водительского сиденья.
F10	25А	Усилитель цифровой обработки сигналов.
F11	5А	Переключатель клавиатуры.
F12	—	Не используется.
F13	—	Не используется.
F14	—	Не используется.
F15	—	Не используется.
F16	—	Не используется.
F17	—	Не используется.
F18	—	Не используется.
F19	—	Не используется.
F20	—	Не используется.
F21	—	Не используется.
F22	—	Не используется.
F23	—	Не используется.
F24	—	Не используется.
F25	—	Не используется.
F26	—	Не используется.
F27	—	Не используется.
F28	—	Не используется.
F29	5А	Монитор слепых зон. Камера заднего вида без модуля старт-стоп.
F30	5А	Модуль помощи при парковке.
F31	—	Не используется.
F32	—	Не используется.
F33	—	Не используется.
F34	—	Не используется.
F35	—	Не используется.
F36	—	Не используется.
F37	—	Не используется.
F38	—	Не используется.
F39	—	Не используется.
F40	—	Не используется.
F41	—	Не используется.
F42	—	Не используется.
F43	—	Не используется.
F44	—	Не используется.
F45	—	Не используется.
F46	—	Не используется.
Реле
R1	Реле мощности	Замок зажигания.
R2	—	Не используется.
R3	—	Не используется.
R4	—	Не используется.
R5	—	Не используется.
R6	—	Не используется.

2018 г.

Пассажирский салон

Назначение предохранителей в салоне (2018)

№	Рейтинг усилителя	Защищенный компонент
F56	20 А	Топливный насос.
F57	—	Не используется.
F58	5 А	Не используется (запасной).
F59	5 А	Пассивная противоугонная система.
F60	10 А	Лампа салона. Модуль внешнего освещения. Люк. модуль левой передней двери.
F61	20 А	Зажигалка. Задние вспомогательные розетки.
F62	5 А	Не используется (запасной).
F63	10 А	Не используется (запасной).
F64	—	Не используется.
F65	10 А	Выключатель открывания подъемной двери.
F66	20 А	Замок двери водителя.
F67	7,5 А	Информационно-развлекательный дисплей. Модуль системы глобального позиционирования. Модуль SYNC.
F68	—	Не используется.
F69	5 А	Приборный щиток.
F70	20 А	Система центрального замка.
F71	7,5 А	Модуль управления кондиционером.
F72	7,5 А	Модуль рулевого колеса.
F73	7,5 А	Звуковой оповещатель с резервным аккумулятором. Дополнительный бортовой диагностический блок управления A.
F74	15 А	Фара дальнего света.
F75	15 А	Передние противотуманные фары.
F76	10 А	Фонарь заднего хода.
F77	20 А	Насос омывателя лобового стекла. Насос омывателя заднего стекла.
F78	5 А	Нажмите кнопку зажигания.
F79	15 А	Аудиосистема. Выключатель аварийной сигнализации. Электрические дверные замки.
F80	20 А	Люк.
F81	5 А	Радиочастотный приемник.
F82	20 А	Насос омывателя лобового стекла. Насос омывателя заднего стекла.
F83	20 А	Модуль управления слежением и блокировкой.
F84	20 А	Разблокировка двери водителя.
F85	7,5 А	Контроль качества напряжения. Муфта кондиционера. Передняя камера парковочного ассистента. Аудиосистема. Люк.
F86	10 А	Дополнительная удерживающая система. Система обнаружения пассажиров.
F87	15 А	Руль с подогревом.
F88	—	Не используется.
F89	—	Не используется.

Моторного отсека

Назначение предохранителей в блоке распределения питания (2018 г.)

№	Рейтинг усилителя	Защищенный компонент
F7	40 А	Антиблокировочная тормозная система. Клапан регулировки тяги.
F8	30 А	Клапан регулировки тяги.
F9	30 А	Обогрев заднего стекла.
F10	40 А	Двигатель вентилятора.
F11	30 А	Авто-старт-стоп.
F12	30 А	Реле модуля управления силовым агрегатом.
F13	30 А	Пусковой двигатель.
F14	25 А	Задние стеклоподъемники.
F15	25 А	Модуль управления коробкой передач. Вентилятор охлаждения (1,0 л EcoBoost).
F16	20 А	Датчик контроля заряда батареи.
F17	—	Не используется.
F18	20 А	Дворники.
F19	5 А	Модуль контроля тяги.
F20	15 А	Рог.
F21	5 А	Выключатель стоп-сигнала.
F22	5 А	Модуль управления системой помощи при парковке.
F23	5 А	Катушки реле компрессора кондиционера. Управление освещением.
F24	5 А	Правый обогреваемый элемент лобового стекла.
F25	10 А	Наружные зеркала заднего вида.
F26	15 А	Модуль управления коробкой передач (2.0L GDI).
F26	20 А	Модуль управления коробкой передач (1.0L Ecoboost).
F27	15 А	Муфта кондиционера.
F28	5 А	Камера заднего вида.
F29	10 А	Автостоп-старт.
F30	—	Не используется.
F31	5 А	Дополнительная задержка.
F32	10 А	Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала.
F33	15 А	Датчик массового расхода воздуха (2.0 GDI). Катушка зажигания (1.0L EcoBoost).
F34	10 А	Насос охлаждающей жидкости. Клапан продувки адсорбера улавливателя паров топлива. Звук клапана привода симпозиума. Перепускной клапан турбокомпрессора. Клапан управления перепускным клапаном. Компрессор кондиционера. Масляный насос. Регулирующий лопастной гидрораспределитель турбокомпрессора. Регулируемый впускной клапан. Компрессор переменной производительности с внешним управлением.
F35	10 А	Датчик положения коленчатого вала. Датчик кислорода с подогревом. Клапан продувки адсорбера улавливателя паров топлива.
F36	5 А	Активная решетка-жалюзи.
F37	15 А	Дневные ходовые огни. Модуль управления фарами.
F38	15 А	Модуль управления коробкой передач.
F39	15 А	Сиденье водителя с подогревом.
F40	5 А	Электронный усилитель рулевого управления.
F41	20 А	Модуль управления кузовом.
F42	15 А	Электродвигатель очистителя заднего стекла.
F43	15 А	Фары.
F44	—	Не используется.
F45	15 А	Пассажирское сиденье с подогревом.
F46	25 А	Электрические стеклоподъемники.
F47	7,5 А	Наружные зеркала с подогревом.
F48	—	Не используется.
Номер реле
R1	Охлаждающий вентилятор.
R2	Рог.
R3	Реле обогрева лобового стекла.
R4	Не используется.
R5	Стеклоочиститель заднего стекла.
R6	Не используется.
R7	Дополнительная задержка.
R8	Дополнительная задержка.
R9	Не используется.
R10	Реле стартера.
R11	Муфта кондиционера.
R12	Реле вентилятора охлаждения.
R13	Двигатель вентилятора.
R14	Модуль управления трансмиссией.
R15	Обогрев заднего стекла.
R16	Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2018)

№	Рейтинг усилителя	Защищенный компонент
F1	—	Не используется.
F2	—	Не используется.
F3	5 А	Удаленный вход без ключа.
F4	25 А	Левые передние электрические стеклоподъемники. Система центрального замка. Левое наружное зеркало с подогревом.
F5	25 А	Правые передние электрические стеклоподъемники. Система центрального замка. Правое наружное зеркало с подогревом.
F6	25 А	Левый электропривод заднего стекла.
F7	25 А	Правый задний стеклоподъемник.
F8	—	Не используется.
F9	25 А	Сиденье водителя с электроприводом.
F10	25 А	Антенный усилитель аудиосистемы.
F11	5 А	Удаленный вход без ключа.
F12	—	Не используется.
F13	—	Не используется.
F14	—	Не используется.
F15	—	Не используется.
F16	—	Не используется.
F17	—	Не используется.
F18	—	Не используется.
F19	—	Не используется.
F20	—	Не используется.
F21	—	Не используется.
F22	—	Не используется.
F23	—	Не используется.
F24	—	Не используется.
F25	—	Не используется.
F26	—	Не используется.
F27	—	Не используется.
F28	—	Не используется.
F29	—	Не используется.
F30	—	Не используется.
F31	—	Не используется.
F32	—	Не используется.
F33	—	Не используется.
F34	—	Не используется.
F35	—	Не используется.
F36	—	Не используется.
F37	—	Не используется.
F38	—	Не используется.
F39	—	Не используется.
F40	—	Не используется.
F41	—	Не используется.
F42	—	Не используется.
F43	—	Не используется.
F44	—	Не используется.
F45	—	Не используется.
F46	—	Не используется.
Номер реле
R1	Не используется.
R2	Не используется.
R3	Не используется.
R4	Не используется.
R5	Не используется.
R6	Не используется.

Focus II: Замена блока предохранителей

Нередко в момент аварии при ударе в левое переднее крыло автомобиля Ford Focus II страдает расположенный под капотом блок реле и предохранителей

а также проводка под ним.

отрезанный от проводки блок предохранителей.

И вам останется только разобрать его и перепиновать пострадавший «родной» блок. Для этого, помимо острого зрения и не дрожащих рук, вам понадобится 2 дня рабочего времени, которые вы проведёте, согнувшись над капотом. Поэтому будьте готовы к тому, что будет болеть спина. Если проводка под родным блоком предохранителей серьёзно пострадала, то учтите, что фордовские схемотехники почему-то любят красить разные провода в один цвет. Вы можете увидеть, например, что в блок предохранителей заходят семь чёрных проводов одинакового сечения, но разного назначения, которые ни в коем случае нельзя спутать. Таким образом, всё это дело требует огромного внимания. Во-первых, покупая «новый» блок, сразу же осмотрите его, т.к. в зависимости от штатной комплектации автомобиля он может отличаться от вашего количеством установленных предохранителей и реле, в результате чего машина после всех ваших манипуляций с блоками может просто не завестись, а вы потом будете ломать голову, гадая, что же случилось. Во-вторых, занимаясь собственно перепиновкой (т.е. последовательным переносом проводов с одного блока на другой), можно запросто перепутать гнёзда и вставить какой-нибудь провод не туда, что вполне может привести к пожару, а современный автомобиль, как известно, выгорает очень быстро.

В целом же переборка блока предохранителей напоминает знакомый всем с детства конструктор «Лего». Всё держится на разного рода защёлках, например таких:

Для начала снимем с родного блока все реле и предохранители,

а затем и пластмассовые крепления под ними, вытащим из гнёзд все провода. На блоке останется только толстый провод «+» АКБ, который придётся откручивать гаечным ключом.

Откручиваем этот провод, и у нас остаётся только «голая» основа

Распределительный блок

Он находится в салоне автомобиля Форд Транзит. Согласно схеме, сюда входит несколько основных, а также дополнительных предохранителей (последних всего два).

Обозначение	Максимальная сила тока в Амперах	Цвет предохранителя	За что отвечает
63	5	Коричнево-желтый	Датчик дождя, а также задний парктроник. На многих комплектациях данный предохранитель отсутствует.
64	2	Серый	Датчик положения педали газа.
65	15	Синий	Выключение лампы стоп-сигнала
66	5	Желто-коричневый	Щиток приборов, подсветка панели, а также питание сигнализации. На грузовых моделях может отвечать за тахограф.
67	15	Синий	Подача омывающей жидкости.
68	10	Красный	Управление удерживающими системами.
69	20	Желтый	Отключение ламп внешнего освещения (ближнего света).
70	20	Желтый	Эхолокатор.
71	5	Коричнево-желтый.	Отключение внешнего освещения KL30.
72	10	Красный	Подача +12В на регулятор мощности аккумулятора, а также на разъем OBD.
73	15	Синий	Подача питания на аудиосистему, навигацию.
74	5	Коричнево-желтый.	Питание щитка приборов, таймера автономного отопителя, бесключевого доступа, датчика движения.
75,76	7,5	Коричневый	Питание +12В на правые и левые боковые огни.
77	5	Желто-коричневый	Подача +12В на замок зажигания. Также влияет на зарядку аккумулятора.
78	15	Синий	Центральный замок.
79	7,5	Коричневый	Лампа освещения заднего номерного знака. Питание боковых габаритных огней автомобиля.
80	15	Синий	Противотуманные фары передней стороны.
81	10	Красный	Задние ПТФ.
82	3	Фиолетовый	Питание на панель приборов и аудиоблок.

За что отвечают дополнительные предохранители? Как мы уже сказали, их два. Это элемент под номером 83 и 84. Имеют силу тока в 10 и 7,5 Ампер соответственно. Первый предохранитель имеет красный цвет и располагается в нише для ног с левой стороны автомобиля. Отвечает за модуль управления электрического оборудования прицепа.

Второй имеет коричневый цвет. Находится под моторным отсеком в электрораспределительной коробке. Отвечает за контроль работы свечей накала. На бензиновых версиях не используется.

Ford Focus 3 Расположение предохранителей и реле. — Ремонт мото, авто и заказ запчастей

Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям.

Здесь же следует отметить, что большая часть компонентов данного БП не используется. Процедура снятия и замены Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного: В первую очередь нужно отключить аккумуляторную батарею: Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.

Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель.

Схема предохранителей Ford Focus 3

К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый.

Не забудьте подключить аккумулятор. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Салонный блок предохранителей на форд фокус 3 мы подготовили инструкцию для наших пользователей по смене салонного БП: Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.

Далее, вам нужно сжать, потянуть вниз и салонный блок предохранителей на форд фокус 3 два фиксатора, которые крепят защитный кожух под торпедой. Расположение предов, который за что отвечает, укажет схема предохранителей Форд Фокус 3. Замена предохранителя в подкапотном блоке делается следующим образом. Сначала нужно открыть блок, нажав на защелку. Там должны находится щипцы для замены предохранителей, но если их нет, можно обойтись плоскогубцами.

Щипцами нужно взять нужный предохранитель и просто вытащить. Далее стоит осмотреть подозрительный предохранитель на свет, особое внимание обратить на полоску внутри.

Форд Фокус 3 в стандартной комплектации оснащен 3 различными блоками предохранителей, которые расположены по всему моторному отсеку, багажнику и салону. В зависимости от места расположения, блоки имеют собственную схему плавких предохранителей. Такие бытовые вещи, как магнитола, прикуриватель или свет в салоне работают именно благодаря предохранителям.

Ниже рассмотрим блоки ПП исходя из их расположения. Информация актуальна для всех типов кузова: Есть всего несколько мест, где их обычно располагают конструкторы и инженеры: Блок в салоне авто.

Прикуриватель, свет фар и свет в салоне — все это регулируется за счет предохранителей, расположенных именно в салоне. Каждому владельцу Форда Фокуса 3 полезно будет знать, где расположен данный блок. Доступ салонный блок предохранителей на форд фокус 3 нему осуществляется с правой стороны приборной панели.

Схема и замена блока предохранителей Ford Focus 3

Крышка крепится двумя фиксаторами, поэтому без труда можно снять без дополнительных инструментов. Блок в моторном отсеке. Блок плавких предохранителей, который находится под капотом авто, расположен аккурат напротив водительского сидения.

Доступ к нему осуществляется через защитную крышку черного цвета. Заглянув под нее, вы увидите ряд плавких предохранителей и описание их предназначения. Блок предохранителей Форд Фокус 3 в багажном отделении. Последний блок находится непосредственно в багажном отделении. Сразу за дверцей в левой части можно найти крышку.

За ней находятся элементы с приложенной схемой элементов. Немаловажно, что большинство Салонный блок предохранителей на форд фокус 3 из этого блока не используются, при этом выполняют функцию резервных компонентов. Замена предохранителей: Минимальный набор инструментов и несколько часов свободного времени — вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля.

Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой. В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены.

Блок предохранителей Форд Фокус 3 в салоне где находится

Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже: Снять клеммы с аккумулятора. Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи. Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает.

Схема предохранителей

Ford Focus (2015-2018)

В этой статье мы рассмотрим Ford Focus третьего поколения после рестайлинга, выпускавшийся с 2015 по 2018 год. Здесь вы найдете схемы предохранителей Ford Focus 2015, 2016, 2017 и 2018, получите информацию о местонахождении автомобиля. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Ford Focus 2015-2018

---

Предохранитель прикуривателя (розетки) — это предохранитель F61 (прикуриватель, задняя розетка) в блоке предохранителей приборной панели.

---

Салон автомобиля

Панель предохранителей расположена с правой стороны под перчаточным ящиком.

Моторный отсек

Блок распределения питания расположен в моторном отсеке.

Багажное отделение

Панель предохранителей находится в багажном отделении за левой колесной аркой.

2015

Салон автомобиля

Назначение предохранителей в салоне (2015 г.)

№	Номинальный ток	Защищенные цепи
F56	20A	Питание топливного насоса.
F57	—	Не используется.
F58	—	Не используется.
F59	5A	Питание пассивной противоугонной системы.
F60	10A	Освещение салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом.
F61	20A	Прикуриватель, задняя розетка.
F62	—	Не используется.
F63	—	Не используется.
F64	—	Не используется.
F65	10A	Открытие крышки багажника.
F66	20A	Замок двери водителя, двойной замок.
F67	7,5 A	Информационно-развлекательный дисплей. Спутниковая система навигации. Возможность голосового управления телефоном по Bluetooth.
F68	—	Не используется.
F69	5A	Комбинация приборов.
F70	20A	Центральный замок.
F71	7,5 A	Кондиционер.
F72	7,5 A	Модуль управления рулевым колесом.
F73	7,5 A	Звуковой аккумулятор с резервным питанием (сигнализация).Система бортовой диагностики.
F74	15A	Дальний свет.
F75	15A	Передние противотуманные фары.
F76	10A	Фонарь заднего хода.
F77	20A	Насос омывателя.
F78	5A	Выключатель зажигания или кнопка запуска.
F79	15A	Аудиоблок, кнопки аварийной сигнализации и дверного замка.
F80	20A	Люк с электроприводом.
F81	5A	Радиоприемник.
F82	20A	Масса насоса омывателя.
F83	20A	Масса центрального замка.
F84	20A	Разблокировка двери водителя и двойная блокировка заземления.
F85	7,5 A	Контроль качества напряжения (KL15).Модуль обогревателя кондиционера с ручным управлением. Дополнительный отопитель. Передняя камера. Радио. Модуль люка.
F86	10A	Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира.
F87	15A	Рулевое колесо с подогревом.
F88	—	Не используется.
F89	—	Не используется.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2015 г.)

№	Номинальный ток	Защищенные цепи
F7	40A	Насос антиблокировочной тормозной системы.Электронный клапан программы стабилизации.
F8	30A	Электронный клапан программы стабилизации.
F9	30A	Обогрев заднего стекла.
F10	40A	Электродвигатель вентилятора отопителя.
F11	30	Старт-стопный модуль.
F12	30A	Системы управления двигателем. Реле рециркуляции выхлопных газов.
F13	30A	Реле стартера.
F14	25	Задний стеклоподъемник (без блока управления дверьми).
F15	25A	Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost.
F16	—	Не используется.
F17	—	Не используется.
F18	20A	Дворники.
F19	5A	Электронный модуль программы стабилизации.
F20	15 A	Звуковой сигнал.
F21	5A	Выключатель стоп-сигнала.
F22	15 A	Система контроля заряда батареи.
F23	5A	Катушки реле, модуль переключателя управления освещением.
F24	5A	Обогрев лобового стекла задней стороны.
F25	10A	Электрические наружные зеркала заднего вида.
F26	15 A	Модуль управления трансмиссией — 2.0L GDI.
F26	20A	Модуль управления коробкой передач — 1.0L Ecoboost.
F27	15 A	Муфта кондиционера.
F28	—	Не используется.
F29	10A	Стоп-старт для камеры заднего вида. Информационная система слепых зон.
F30	—	Не используется.
F31	—	Не используется.
F32	10A	Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала.
F33	15 A	Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost.
F34	10A	Работа от водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера.
F35	10A	Датчик положения коленчатого вала.Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера.
F36	5A	Активная заслонка решетки радиатора.
F37	15 A	Дневные ходовые огни. Блок управления фарами
F38	15 A	Переключатель управления коробкой передач.
F39	—	Не используется.
F40	5A	Рулевое управление с электроусилителем.
F41	20A	Блок управления кузовным оборудованием KL15.
F42	15A	Стеклоочиститель заднего стекла.
F43	15A	Адаптивные фары.
F44	—	Не используется.
F45	—	Не используется.
F46	25A	Электростеклоподъемники.
F47	7.5А	Обогрев наружных зеркал заднего вида.
F48	—	Не используется.
Реле
R1	Микрореле	Вентилятор интеркулера.
R2	Микрореле	Звуковой сигнал.
R3	Микрореле	Обогрев переднего стекла (частично обогрев лобового стекла).
R4	—	Не используется.
R5	Микрореле	Задний дворник.
R6	—	Не используется.
R7	—	Не используется.
R8	Реле питания	Дополнительное питание с задержкой.
R9	—	Не используется.
R10	Мини-реле	Реле стартера.
R11	Микрореле	Муфта кондиционера.
R12	Реле питания	Реле вентилятора охлаждения.
R13	Мини-реле	Электродвигатель вентилятора.
R14	Мини-реле	Модуль управления трансмиссией.
R15	Реле питания	Обогрев заднего стекла.
R16	Реле питания	Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2015 г.)

№	Номинальный ток	Защищенные цепи
F1	5A	Реле зажигания.
F2	—	Не используется.
F3	5A	Ручки дверей автомобиля без ключа.
F4	25A	Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала заднего вида, подогрев наружных зеркал).
F5	25A	Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, электрически складывающиеся зеркала, обогрев наружных зеркал).
F6	25A	Дверной модуль (задний левый) (электрические стеклоподъемники).
F7	25A	Дверной модуль (правый задний) (электрические стеклоподъемники).
F8	—	Не используется.
F9	25A	Сиденье водителя с электроприводом.
F10	25A	Усилитель цифровой обработки сигналов.
F11	5A	Переключатель клавиатуры.
F12	—	Не используется.
F13	—	Не используется.
F14	—	Не используется.
F15	—	Не используется.
F16	—	Не используется.
F17	—	Не используется.
F18	—	Не используется.
F19	—	Не используется.
F20	—	Не используется.
F21	—	Не используется.
F22	—	Не используется.
F23	—	Не используется.
F24	—	Не используется.
F25	—	Не используется.
F26	—	Не используется.
F27	—	Не используется.
F28	—	Не используется.
F29	5A	Монитор слепых зон. Камера заднего вида без модуля старт-стоп.
F30	5A	Модуль парковочного ассистента.
F31	—	Не используется.
F32	—	Не используется.
F33	—	Не используется.
F34	15 A	Подогрев сиденья водителя.
F35	15 A	Подогрев сиденья переднего пассажира.
F36	—	Не используется.
F37	—	Не используется.
F38	—	Не используется.
F39	—	Не используется.
F40	—	Не используется.
F41	—	Не используется.
F42	—	Не используется.
F43	—	Не используется.
F44	—	Не используется.
F45	—	Не используется.
F46	—	Не используется.
Реле
R1	Реле питания	Выключатель зажигания.
R2	—	Не используется.
R3	—	Не используется.
R4	—	Не используется.
R5	—	Не используется.
R6	—	Не используется.

2016, 2017

Салон автомобиля

Назначение предохранителей в салоне (2016, 2017)

№	Номинальный ток	Защищенные цепи
F56	20A	Питание топливного насоса.
F57	—	Не используется.
F58	—	Не используется.
F59	5A	Питание пассивной противоугонной системы.
F60	10A	Освещение салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом.
F61	20A	Прикуриватель передний. Розетка 2-го ряда.
F62	—	Не используется.
F63	—	Не используется.
F64	—	Не используется.
F65	10A	Открытие крышки багажника.
F66	20A	Замок двери водителя.
F67	7,5 A	Информационно-развлекательный дисплей. Спутниковая система навигации. Модуль SYNC.
F68	—	Не используется.
F69	5A	Комбинация приборов.
F70	20A	Центральный замок.
F71	7,5 A	Кондиционер.
F72	7,5 A	Модуль управления рулевым колесом.
F73	7,5 A	Звуковой аккумулятор с резервным питанием (сигнализация). Система бортовой диагностики.
F74	15A	Блок фары (дальний свет).
F75	15A	Передние противотуманные фары.
F76	10A	Фонарь заднего хода.
F77	20A	Насос омывателя.
F78	5A	Выключатель зажигания или кнопка запуска.
F79	15A	Аудиоблок, кнопки аварийной сигнализации и дверного замка.
F80	20A	Люк с электроприводом.
F81	5A	Радиоприемник.
F82	20A	Масса насоса омывателя.
F83	20A	Масса центрального замка.
F84	20A	Масса разблокировки двери водителя.
F85	7,5 A	Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Передняя камера.Радио. Модуль люка.
F86	10A	Удерживающая система. Датчик веса пассажира.
F87	15A	Рулевое колесо с подогревом.
F88	—	Не используется.
F89	—	Не используется.

Моторный отсек

Назначение предохранителей в распределительной коробке (2016, 2017)

№	Номинальный ток	Защищенные цепи
F7	40A	Насос антиблокировочной тормозной системы. Клапан регулировки тяги.
F8	30A	Регулирующий клапан.
F9	30A	Обогрев заднего стекла.
F10	40A	Электродвигатель вентилятора отопителя.
F11	30A	Старт-стопный модуль.
F12	30A	Системы управления двигателем. Реле рециркуляции выхлопных газов.
F13	30A	Стартер.
F14	25A	Задний стеклоподъемник (без блока управления дверью).
F15	25A	Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost.
F16	—	Не используется.
F17	—	Не используется.
F18	20A	Дворники.
F19	5A	Модуль контроля тяги.
F20	15A	Звуковой сигнал.
F21	5A	Выключатель стоп-сигнала.
F22	15 A	Система контроля заряда батареи.
F23	5A	Катушки реле, модуль переключателя управления освещением.
F24	5A	Правый частично обогреваемый элемент лобового стекла.
F25	10A	Электрические наружные зеркала заднего вида (без блока управления дверьми).
F26	15A	Модуль управления коробкой передач — 2.0L GDI.
F26	20A	Модуль управления коробкой передач — 1.0L Ecoboost.
F27	15 A	Муфта кондиционера.
F28	—	Не используется.
F29	10A	Стоп-старт.
F30	—	Не используется.
F31	—	Не используется.
F32	10A	Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала.
F33	15 A	Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost.
F34	10A	Работа от водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера.
F35	10A	Датчик положения коленчатого вала.Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера.
F36	5A	Активная заслонка решетки радиатора.
F37	15 A	Дневные ходовые огни. Блок управления фарами
F38	15 A	Глобальный переключатель модуля управления коробкой передач (питание от аккумулятора).
F39	15 A	Подогрев сиденья водителя.
F40	5A	Рулевое управление с электроусилителем.
F41	20A	Блок управления кузовным оборудованием KL15.
F42	15 A	Электродвигатель заднего стеклоочистителя.
F43	15 A	Блок фары (двигатель динамического изгиба).
F44	—	Не используется.
F45	15 A	Подогрев сиденья пассажира.
F46	25A	Электростеклоподъемники (без блока управления дверьми).
F47	7.5 A	Наружные зеркала с подогревом (без блока управления дверьми).
F48	—	Не используется.
Реле
R1	Микрореле	Вентилятор интеркулера.
R2	Микрореле	Звуковой сигнал.
R3	Микрореле	Обогрев переднего стекла (частично обогрев лобового стекла).
R4	—	Не используется.
R5	Микрореле	Задний дворник.
R6	—	Не используется.
R7	—	Не используется.
R8	Реле питания	Дополнительное питание с задержкой.
R9	—	Не используется.
R10	Мини-реле	Реле стартера.
R11	Микрореле	Муфта кондиционера.
R12	Реле питания	Реле вентилятора охлаждения.
R13	Мини-реле	Электродвигатель вентилятора.
R14	Мини-реле	Модуль управления трансмиссией.
R15	Реле питания	Обогрев заднего стекла.
R16	Реле питания	Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2016, 2017)

№	Номинальный ток	Защищенные цепи
F1	5A	Реле зажигания.
F2	—	Не используется.
F3	5A	Ручки дверей автомобиля без ключа.
F4	25A	Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом).
F5	25A	Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом).
F6	25A	Дверной модуль (задний левый) (электрические стеклоподъемники).
F7	25A	Дверной модуль (правый задний) (электрические стеклоподъемники).
F8	—	Не используется.
F9	25A	Электрорегулировка сиденья водителя.
F10	25A	Усилитель цифровой обработки сигналов.
F11	5A	Переключатель клавиатуры.
F12	—	Не используется.
F13	—	Не используется.
F14	—	Не используется.
F15	—	Не используется.
F16	—	Не используется.
F17	—	Не используется.
F18	—	Не используется.
F19	—	Не используется.
F20	—	Не используется.
F21	—	Не используется.
F22	—	Не используется.
F23	—	Не используется.
F24	—	Не используется.
F25	—	Не используется.
F26	—	Не используется.
F27	—	Не используется.
F28	—	Не используется.
F29	5A	Монитор слепых зон. Камера заднего вида без модуля старт-стоп.
F30	5A	Модуль парковочного ассистента.
F31	—	Не используется.
F32	—	Не используется.
F33	—	Не используется.
F34	—	Не используется.
F35	—	Не используется.
F36	—	Не используется.
F37	—	Не используется.
F38	—	Не используется.
F39	—	Не используется.
F40	—	Не используется.
F41	—	Не используется.
F42	—	Не используется.
F43	—	Не используется.
F44	—	Не используется.
F45	—	Не используется.
F46	—	Не используется.
Реле
R1	Реле питания	Выключатель зажигания.
R2	—	Не используется.
R3	—	Не используется.
R4	—	Не используется.
R5	—	Не используется.
R6	—	Не используется.

2018

Салон автомобиля

Назначение предохранителей в салоне (2018)

№	Номинальный ток	Защищенный компонент
F56	20 A	Топливный насос.
F57	—	Не используется.
F58	5 A	Не используется (запасной).
F59	5 A	Пассивная противоугонная система.
F60	10 A	Лампа освещения салона. Модуль внешнего освещения. Люк. модуль левой передней двери.
F61	20 A	Прикуриватель. Задние вспомогательные розетки.
F62	5 A	Не используется (запасной).
F63	10 A	Не используется (запасной).
F64	—	Не используется.
F65	10 A	Выключатель открывания подъемной двери.
F66	20 A	Замок двери водителя.
F67	7,5 A	Информационно-развлекательный дисплей. Модуль системы глобального позиционирования. Модуль SYNC.
F68	—	Не используется.
F69	5 A	Комбинация приборов.
F70	20 A	Центральный замок.
F71	7,5 A	Модуль управления кондиционером.
F72	7,5 A	Модуль рулевого колеса.
F73	7,5 A	Звуковой оповещатель с резервным аккумулятором. Дополнительный бортовой диагностический блок управления A.
F74	15 A	Фара дальнего света.
F75	15 A	Передние противотуманные фары.
F76	10 A	Фонарь заднего хода.
F77	20 A	Насос омывателя лобового стекла. Насос омывателя заднего стекла.
F78	5 A	Кнопочный выключатель зажигания.
F79	15 A	Аудиоблок. Выключатель аварийной сигнализации. Электрические дверные замки.
F80	20 A	Люк на крыше.
F81	5 A	Радиоприемник.
F82	20 A	Насос омывателя лобового стекла. Насос омывателя заднего стекла.
F83	20 A	Модуль управления слежением и блокировкой.
F84	20 A	Разблокировка двери водителя.
F85	7,5 A	Контроль качества напряжения. Муфта кондиционера.Передняя камера парковочного ассистента. Аудиосистема. Люк.
F86	10 A	Дополнительная удерживающая система. Система обнаружения пассажиров.
F87	15 A	Рулевое колесо с подогревом.
F88	—	Не используется.
F89	—	Не используется.

Моторный отсек

Назначение предохранителей в распределительной коробке (2018)

№	Номинальный ток	Защищенный компонент
F7	40 A	Антиблокировочная тормозная система.Клапан регулировки тяги.
F8	30 A	Регулирующий клапан.
F9	30 A	Обогрев заднего стекла.
F10	40 A	Электродвигатель вентилятора.
F11	30 A	Автостарт-стоп.
F12	30 A	Реле модуля управления трансмиссией.
F13	30 A	Стартер.
F14	25 A	Задние электрические стеклоподъемники.
F15	25 A	Модуль управления коробкой передач. Вентилятор охлаждения (1,0 л EcoBoost).
F16	20 A	Датчик контроля заряда батареи.
F17	—	Не используется.
F18	20 A	Стеклоочистители.
F19	5 A	Модуль контроля тяги.
F20	15 A	Звуковой сигнал.
F21	5 A	Выключатель стоп-сигнала.
F22	5 A	Модуль управления парковочного ассистента.
F23	5 A	Катушки реле компрессора кондиционера. Управление освещением.
F24	5 A	Правый обогреваемый элемент лобового стекла.
F25	10 A	Наружные зеркала заднего вида.
F26	15 A	Модуль управления коробкой передач (2.0L GDI).
F26	20 A	Модуль управления коробкой передач (1.0L Ecoboost).
F27	15 A	Муфта кондиционера.
F28	5 A	Камера заднего вида.
F29	10 A	Автостоп-старт.
F30	—	Не используется.
F31	5 A	Задержка вспомогательного оборудования.
F32	10 A	Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала.
F33	15 A	Датчик массового расхода воздуха (2.0 GDI). Катушка зажигания (1.0L EcoBoost).
F34	10 A	Насос охлаждающей жидкости. Клапан продувки адсорбера улавливателя паров топлива. Звук клапана привода симпозиума. Перепускной клапан турбокомпрессора.Клапан управления перепускным клапаном. Компрессор кондиционера. Масляный насос. Регулирующий лопастной гидрораспределитель турбокомпрессора. Регулируемый впускной клапан. Компрессор переменной производительности с внешним управлением.
F35	10 A	Датчик положения коленчатого вала. Подогреваемый кислородный датчик. Клапан продувки адсорбера улавливателя паров топлива.
F36	5 A	Активная заслонка решетки.
F37	15 A	Дневные ходовые огни.Модуль управления фарами.
F38	15 A	Модуль управления коробкой передач.
F39	15 A	Подогрев сиденья водителя.
F40	5 A	Электронный усилитель рулевого управления.
F41	20 A	Модуль управления кузовным оборудованием.
F42	15 A	Электродвигатель очистителя заднего стекла.
F43	15 A	Фары.
F44	—	Не используется.
F45	15 A	Подогрев сиденья пассажира.
F46	25 A	Электрические стеклоподъемники.
F47	7,5 A	Наружные зеркала с подогревом.
F48	—	Не используется.
Номер реле
R1		Вентилятор охлаждения.
R2		Звуковой сигнал.
R3		Реле обогрева лобового стекла.
R4		Не используется.
R5		Стеклоочиститель заднего стекла.
R6		Не используется.
R7		Задержка аксессуара.
R8		Задержка аксессуаров.
R9		Не используется.
R10		Реле стартера.
R11		Муфта кондиционера.
R12		Реле вентилятора охлаждения.
R13		Электродвигатель вентилятора.
R14		Модуль управления трансмиссией.
R15		Обогрев заднего стекла.
R16		Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2018)

№	Номинальный ток	Защищенный компонент
F1	—	Не используется.
F2	—	Не используется.
F3	5 A	Удаленный доступ без ключа.
F4	25 A	Стеклоподъемники передних левых стеклоподъемников. Центральный замок. Левое наружное зеркало с подогревом.
F5	25 A	Правый передний стеклоподъемник. Центральный замок. Правое наружное зеркало с подогревом.
F6	25 A	Электропривод левого заднего стекла.
F7	25 A	Правый задний стеклоподъемник.
F8	—	Не используется.
F9	25 A	Сиденье водителя с электроприводом.
F10	25 A	Антенный усилитель аудиосистемы.
F11	5 A	Удаленный доступ без ключа.
F12	—	Не используется.
F13	—	Не используется.
F14	—	Не используется.
F15	—	Не используется.
F16	—	Не используется.
F17	—	Не используется.
F18	—	Не используется.
F19	—	Не используется.
F20	—	Не используется.
F21	—	Не используется.
F22	—	Не используется.
F23	—	Не используется.
F24	—	Не используется.
F25	—	Не используется.
F26	—	Не используется.
F27	—	Не используется.
F28	—	Не используется.
F29	—	Не используется.
F30	—	Не используется.
F31	—	Не используется.
F32	—	Не используется.
F33	—	Не используется.
F34	—	Не используется.
F35	—	Не используется.
F36	—	Не используется.
F37	—	Не используется.
F38	—	Не используется.
F39	—	Не используется.
F40	—	Не используется.
F41	—	Не используется.
F42	—	Не используется.
F43	—	Не используется.
F44	—	Не используется.
F45	—	Не используется.
F46	—	Не используется.
Номер реле
R1		Не используется.
R2		Не используется.
R3		Не используется.
R4		Не используется.
R5		Не используется.
R6		Не используется.

Ford Focus mk3 (2015) — схема предохранителей (версия для США)

Ford Focus mk3 (2015) — схема предохранителей (версия для США)

Блок предохранителей в моторном отсеке

Ford Focus mk3 (2015) — блок предохранителей — моторный отсек (версия для США)

Предохранитель	Номинальный ток [A]	Защищенные цепи
F7	40 *	Насос антиблокировочной тормозной системы. Клапан регулировки тяги.
F8	30 **	Регулирующий клапан
F9	30 **	Обогрев заднего стекла
F10	40 **	Электродвигатель вентилятора отопителя
F11	30 **	Старт-стопный модуль
F12	30 **	Системы управления двигателем. Реле рециркуляции выхлопных газов
F13	30 **	Реле стартера
F14	25 **	Задний стеклоподъемник (без блока управления дверьми)
F15	25 **	Модуль управления коробкой передач.Вентилятор охлаждения — 1,0 л EcoBoost
F16	–	Не используется
F17	–	Не используется
F18	20 **	Стеклоочистители
F19	5 *	Модуль контроля тяги
F20	15 *	Рупор
F21	5 *	Выключатель стоп-сигнала
F22	15 *	Система контроля АКБ
F23	5 *	Катушки реле, модуль переключателя управления освещением
F24	–	Не используется
F25	10 *	Электрические наружные зеркала заднего вида
F26	15 *	Блок управления коробкой передач — 2. 0L GDI
	20 *	Модуль управления коробкой передач — 1.0L Ecoboost
F27	15 *	Муфта кондиционера
F28	–	Не используется
F29	10 *	Стоп-старт для камеры заднего вида. Информационная система слепых зон
F30	–	Не используется
F31	–	Не используется
F32	10 *	Модуль управления трансмиссией.Датчик положения коленчатого вала. Датчик положения распределительного вала
F33	15 *	Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost
F34	10 *	Работа водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера
F35	10 *	Датчик положения коленчатого вала. Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера
F36	5 *	Активная решетка жалюзи
F37	15 *	Дневные ходовые огни.Блок управления фарами
F38	15 *	Переключатель управления коробкой передач
F39	–	Не используется
F40	5 *	Электроусилитель руля
F41	20 *	Блок управления кузовным оборудованием KL15 питание
F42	15 *	Стеклоочиститель заднего стекла
F43	–	Не используется
F44	–	Не используется
F45	–	Не используется
F46	25 **	Электростеклоподъемники
F47	7,5 *	Обогрев наружных зеркал
F48	–	Не используется
* Мини предохранители ** Картридж предохранителей

Реле	Тип реле	Цепи переключаются
R1	Микрореле	Вентилятор интеркулера
R2	Микрореле	Рупор
R3	Микро реле	Обогрев переднего стекла (частично обогрев ветрового стекла)
R4	–	Не используется
R5	Микро реле	Задний дворник
R6	–	Не используется
R7	–	Не используется
R8	Реле мощности	Дополнительное питание с задержкой
R9	–	Не используется
R10	Мини-реле	Реле стартера
R11	Микрореле	Муфта кондиционера
R12	Реле мощности	Реле вентилятора охлаждения
R13	Мини-реле	Электродвигатель вентилятора
R14	Мини-реле	Модуль управления трансмиссией
R15	Реле мощности	Обогрев заднего стекла
R16	Реле мощности	Зажигание

Блок предохранителей в салоне

Ford Focus mk3 (2015) — блок предохранителей — салон (версия для США)

Предохранитель	Номинальный ток [A]	Защищенные цепи
F56	20	Питание топливного насоса
F57	–	Не используется
F58	–	Не используется
F59	5	Питание пассивной противоугонной системы
F60	10	Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом
F61	–	Не используется
F62	–	Не используется
F63	–	Не используется
F64	–	Не используется
F65	10	Замок крышки багажника
F66	20	Замок двери водителя
F67	7,5	Информационно-развлекательный дисплей. Спутниковая система навигации. Возможность голосового управления телефоном Bluetooth
F68	–	Не используется
F69	5	Комбинация приборов
F70	20	Центральный замок
F71	7,5	Кондиционер
F72	7,5	Блок управления рулевым колесом
F73	7,5	Аккумуляторный оповещатель с резервным питанием (сигнализация).Система бортовой диагностики
F74	15	Дальний свет
F75	15	Фары противотуманные передние
F76	10	Фонарь заднего хода
F77	20	Насос омывателя
F78	5	Выключатель зажигания или кнопка запуска
F79	15	Аудиоблок, кнопки аварийной сигнализации и дверного замка
F80	20	Люк с электроприводом
F81	5	Радиоприемник
F82	20	Насос омывателя массы
F83	20	Масса центрального замка
F84	20	Масса разблокировки двери водителя
F85	7,5	Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Передняя камера. Радио. Модуль люка
F86	10	Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира
F87	15	Обогрев руля
F88	–	Не используется
F89	–	Не используется

Блок предохранителей в багажном отделении

Ford Focus mk3 (2015) — блок предохранителей — багажное отделение (версия для США)

Предохранитель	Номинальный ток	Защищенные цепи
F1	5 *	Реле зажигания
F2	–	Не используется
F3	5 *	Дверные ручки без ключа
F4	25 *	Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, обогрев наружных зеркал заднего вида)
F5	25 *	Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, обогрев наружных зеркал заднего вида)
F6	25 *	Дверной модуль (задний левый) (электростеклоподъемники)
F7	25 *	Дверной модуль (задний правый) (электростеклоподъемники)
F8	–	Не используется
F9	25 *	Сиденье водителя с электроприводом
F10	25 *	Усилитель цифровой обработки сигналов
F11	5 *	Переключатель клавиатуры
F12	–	Не используется
F13	–	Не используется
F14	–	Не используется
F15	–	Не используется
F16	–	Не используется
F17	–	Не используется
F18	–	Не используется
F19	–	Не используется
F20	–	Не используется
F21	–	Не используется
F22	–	Не используется
F23	–	Не используется
F24	–	Не используется
F25	–	Не используется
F26	–	Не используется
F27	–	Не используется
F28	–	Не используется
F29	5 *	Монитор слепых зон. Камера заднего вида без модуля старт-стоп
F30	5 *	Модуль помощи при парковке
F31	–	Не используется
F32	–	Не используется
F33	–	Не используется
F34	15 *	Сиденье водителя с подогревом
F35	15 *	Сиденье переднего пассажира с подогревом
F36	–	Не используется
F37	–	Не используется
F38	–	Не используется
F39	–	Не используется
F40	–	Не используется
F41	–	Не используется
F42	–	Не используется
F43	–	Не используется
F44	–	Не используется
F45	–	Не используется
F46	–	Не используется
* Мини предохранители ** Картридж предохранителей

Реле	Тип реле	Цепи переключаются
R1	Реле мощности	Замок зажигания
R2	–	Не используется
R3	–	Не используется
R4	–	Не используется
R5	–	Не используется
R6	–	Не используется

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Схема блока предохранителей

Focus — электрические схемы Страница drink-voter

Схема блока предохранителей Focus Whats New

Схема блока предохранителей Focus — схема блока предохранителей расположение предохранителей и назначение предохранителей и реле ford focus electric 2011 2012 2013 2014 2015 2016 2017 2018. класс fc 21 июл 2018 ford focus 2004 2010 схема блока предохранителей год выпуска 2004 2005 2006 2007 2008 2009 2010 блок предохранителей со стороны пассажира 2004 2007 p class grp talgo table grp talgo ext class c 1556530728 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd no th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd a th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2-е защищенные компоненты th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 37 td td class tdmain td1 fc 1-й класс el psis класс txt fz 13 lh 16 10 td td class tdmain td2 fc 1-й последний класс эл.

Схема блока предохранителей Focus — psis class txt fz 13 lh 16 левая головка ght дальний свет td tr tr class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 38 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 правая голова ght дальний свет td tr tr class tr2 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 39 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 cigar ghter задний вспомогательный разъем питания td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 40 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 s ding roof td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo.

Схема блока предохранителей Focus — ylt awrj6ytiprrgtl4ape1xnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3ny rv 2 re 1611967944 ro 10 ru https 3a 2f 2f blankion info 2fford info 2fford диаграмма autogenius 2fksw rs1 autogenius на карте 2fford 2007 года ap class dd algo algo sr relsrch richalgo data b8f 60143d48a11d0 class ptitle options toggle h4 class title ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt awrj6ytiprrrgtl4apu2cnrzlug3 rus9cd2cn1dj3dj3d1cdv2d1d1d2d2d1d2d1b2a04ea1 https 3a 2f 2f autogenius info 2fford focus mk1 схема блока предохранителей 2f rk 2 rs 5eqa5v3ajslbb8uqqyfoogsyav0 referrerpo cy origin target blank data b8f 60143d48a129f ford focus 1999 2004 схема блока предохранителей auto genius a h4 class info fzh msd fw m fw Схема блока предохранителей focus mk1 class tri ico стрелка вниз серый.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Схема блока предохранителей focus Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Схема блока предохранителей focus Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Ford focus mk3 (2010 2018) схемы блока предохранителей youtube схема блока предохранителей в салоне ford focus (2015, 2016, 2017, 2018) блок предохранителей, ford transit, ford escape 2013 focus схема блока предохранителей лучший блок предохранителей и электрическая схема подавление электронов подавление электронов contentflowservice it Ford focus i (1998 2007) схемы и схемы блока предохранителей imgvehicle com 10– ’18 схема предохранителей ford focus 3 Вопросы по Ford focus нуждаются в панели предохранителей, которая определяет номера предохранителей cargurus 2013 focus схема блока предохранителей лучший блок предохранителей и электрическая схема подавление электронов подавление электронов contentflowservice Схема] 2007 ford focus se Схема предохранителей

Ford Focus Руководство по замене электрических предохранителей — модели 2011–2014 гг.

Это автомобильный учебник был специально написан, чтобы помочь владельцам MK3 третьего поколения (2011, 2012, 2013 и 2014) Ford Focus в устранение неполадок с электричеством путем проверки или изменения перегоревший предохранитель в моторном отсеке или панелях салона. Владельцы другого аналогичного седана Ford или автомобили хэтчбека, такие как Fiesta, Fusion, Taurus и C-Max, могут Эти инструкции по изготовлению самодельных изделий также могут оказаться полезными. Замена электрики мини-предохранители могут быть приобретены с разными номиналами силы тока (например, 5, 10, 15, 20, 25) от различные магазины, такие как Wal-Mart, Pep Boys, Advance Auto Parts, Napa, О’Рейли и онлайн на Amazon. Красный пластиковый инструмент для извлечения предохранителей. находится на нижней стороне крышки блока предохранителей моторного отсека. Никаких других инструменты нужны. Если пластиковый съемник предохранителей отсутствует, вы можете также используйте плоскогубцы.

Предохранитель моторного отсека коробка расположена с правой (водительской) стороны моторного отсека рядом с воздушным коробка и крышка аккумулятора 12 В. Нажмите кнопку пластиковая кнопка разблокировки на задней стороне крышки (ближайшая к водительскому сиденье) и снимите крышку с панели. На нижней стороне крышки вы увидите красный пластиковый инструмент для извлечения предохранителей и схема расположения предохранителей и реле. Другой Схема расположения предохранителей и реле находится в руководстве пользователя. Вытащите съемник предохранителя с нижней стороны. обложки. Сожмите закрытый конец инструмента, чтобы открыть челюсти и наденьте их на предохранитель, который хотите проверить или заменить.

Вытащить старый предохранитель прямо из розетки и поднесите к источнику света. Если тонкая металлическая полоска внутри старого предохранителя в целости и сохранности и не выглядит сломанным или сгоревшим, предохранитель, вероятно, все еще в хорошем рабочем состоянии. Поскольку новые предохранители такие дешевые, они все равно должны быть заменен новым предохранителем в рамках устранения неполадок с электричеством обработать. Если металлическая планка внутри старого предохранителя не непрерывно или выглядит сломанным или сгоревшим, предохранитель перегорел или закорочен и следует заменить на новый с таким же номинальным током (5, 10, 15, 20, 25А и др.). Толкните новый мини-плавкий предохранитель прямо в розетку.

Схема предохранителей 2012 Ford Focus — бесплатные советы по ремонту автомобилей Ricks Free советы по ремонту автомобилей

Схема предохранителей Ford Focus 2012

Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки

На этой схеме предохранителей Ford Focus 2012 года показаны два коробки предохранителей; распределительная коробка аккумуляторной батареи / распределительная коробка, расположенная под капотом, и интеллектуальная распределительная коробка / панель предохранителей в пассажирском отсеке

На этом сайте можно найти много дополнительной информации для вашего автомобиля.
Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы найти порядок зажигания, щелкните здесь

Чтобы найти наиболее распространенные коды неисправностей и решения для вашего автомобиля, щелкните здесь

2012 Ford Focus Схема предохранителей для распределительной коробки аккумуляторной батареи

56 20 Реле топливного насоса, Модуль управления топливным насосом (FPCM).Конденсатор управления топливным насосом (ранний выпуск), распределительная коробка аккумуляторной батареи (BJB) — F26
57 — Не используется
58 — Не используется
59 5 Пассивный противоугонный трансивер
60 10 Фонарь багажного отделения — 4 двери, Фонарь багажного отделения, правый и слева — 5 дверь, Главный выключатель стеклоподъемника — с модулем двери водителя, Лампа в пространстве для ног, правая и левая передняя, ​​Контрольная лампа зеркала, правая и левая Фонари салона / карты в сборе, передние, Переключатель верхней консоли в сборе, Купольная лампа, задняя
61 20 Прикуриватель, передний, розетка, задний
62 5 Внутреннее зеркало с автоматическим затемнением, модуль датчика дождя
63 — Не используется
64 — Не используется
65 10 Реле открывания подъемной двери / крышки багажника, защелка задней двери / крышки багажника
66 20 Водитель Реле отпирания двери, защелка передней левой двери
67 7. 5 Передний интерфейсный модуль управления / дисплея (FCDIM), модуль глобальной системы позиционирования
(GPSM), дополнительный интерфейсный модуль протокола (APIM)
68 15 Запасное реле
69 5 Комбинация приборной панели (IPC)
70 20 Реле отпирания двери пассажира, дверь защелка, правая передняя, ​​дверная защелка, правая задняя, ​​дверная защелка, левая задняя, ​​дверная защелка, правая передняя, ​​дверная защелка, левая передняя, ​​дверная защелка, правая задняя, ​​дверная защелка, левая задняя
71 10 Модуль HVAC, EMTC и DATC
72 7.5 Модуль датчика угла поворота рулевого колеса (SASM)
73 5 Разъем канала передачи данных (DLC)
74 15 Реле дальнего света, правая и левая фара в сборе
75 15 Реле противотуманных фар, правая передняя противотуманная фара, передняя левая противотуманная фара
76 10 Реле фонарей заднего хода, Внутреннее зеркало с автоматическим затемнением, Фонарь заднего хода, правый и левый — 4 двери, Фонарь в сборе, правый и левый задний — 5 дверей.
77 20 Реле переднего омывателя, реле заднего омывателя, электродвигатель насоса омывателя ветрового стекла
78 5 Выключатель зажигания — без IA, выключатель пуска / остановки — с IA
79 15 Модуль управления аудиосистемой (ACM), интерфейсный модуль передних органов управления (FCIM)
80 20 Модуль панели открывания крыши
81 5 Модуль приемника дистанционного управления (RFR)
82 20 Реле переднего омывателя, реле заднего омывателя
83 20 Реле отпирания двери пассажира, реле всех замков
84 20 Реле отпирания двери водителя, запасное реле
85 7.5 Сиденье переключатель обогревателя, сторона пассажира и водителя, модуль HVAC, EMTC, датчик температуры / влажности в автомобиле
, модуль компаса F86 10 Системный модуль классификации пассажиров (OCSM), переключатель размораживания, модуль управления удерживающими устройствами (RCM)
87 — Не используется
88 — Не используется
89 — Не используется

2012 Ford Focus Схема предохранителей для модуля управления кузовным оборудованием (BCM)

1 30A Не используется (ЗАПАСНОЙ)
2 Переключатель положения педали тормоза 15A,
3 15A Не используется (ЗАПАСНОЙ)
4 30A Не используется (ЗАПАСНОЙ)
5 Напольный переключатель на 10A
6 Лампа парковочного / стоп-сигнала / поворота на 20A, левый и задний габаритный огонь, стояночный / поворотный фонарь, LF и RF
7 Ближний свет 10A, левая фара
8 Ближний свет 10A, правая фара
9 Фары салона / карты 15A , Передняя
10 15A Подсветка панели
11 10A Не используется (ЗАПАСНОЙ)
12 7. 5A Переключатель наружного зеркала заднего вида
13 Дополнительный интерфейсный модуль протокола 7,5 A (APIM)
14 10 A Не используется (SPARE)
15 Модуль HVAC 10 A
16 Модуль системы глобального позиционирования 15 A (GPSM)
17 Реле блокировки всех дверей 20 A, реле разблокировки всех , Реле разблокировки водителя, Реле открывания крышки багажного отделения
18 Реле подогрева сиденья 20 А, водитель и пассажир
19 Модуль панели открывания крыши 25 А
20 Разъем канала передачи данных 15 А (DLC)
21 Реле противотуманных фар 15 А
22 Реле габаритных фонарей 15 А
23 Реле дальнего света 15A, фары
24 Реле звукового сигнала 20A
25 Реле энергосбережения 10A
26 Комбинация приборов 10A
27 Выключатель зажигания 20A
28 5A Модуль управления аудиосистемой (ACM)
29 5A Комбинация приборов (IC)
30 5A Не используется ( ЗАПАСНОЙ)
31 10A Не используется (ЗАПАСНОЙ)
32 10A Модуль управления удерживающими устройствами (RCM)
33 10A Не используется (ЗАПАСНОЙ)
34 5A Не используется (ЗАПАСНОЙ)
35 10A Модуль антиблокировочной тормозной системы (ABS)
36 5A Модуль пассивного противоугонного приемопередатчика
37 10A Модуль HVAC
38 20A Усилитель сабвуфера
39 20A Модуль управления аудиосистемой (ACM), передний интерфейсный модуль управления (FCIM), передний
Модуль интерфейса дисплея (FDIM)
40 20A Не используется (SPARE)
41 15A Модуль внешнего освещения, крыша Переключатель открывания панели управления, электрохроматическое внутреннее зеркало, освещение переключателя замка двери водителя и пассажира, индикатор PAD / антипробуксовочная система / выключатель внешнего освещения
42 10A Не используется (ЗАПАСНОЙ)
43 10A Подогрев сидений
44 10A Не используется (ЗАПАСНОЙ)
45 5A Реле питания стеклоочистителя
46 7. 5A Модуль системы классификации пассажиров (OCS), индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
47 30A CB Модуль панели открывания крыши, переключатель управления стеклоподъемником, переключатель стеклоподъемника со стороны пассажира (купе)

2012 Ford Focus Схема предохранителей сзади Распределительная коробка

1 — Не используется
2 10 Модуль дистанционного управления функциями (RFA)
3 5 Наружная ручка двери, левая задняя, ​​Наружная ручка двери, правая задняя, ​​Наружная ручка двери, левая передняя, ​​Наружная ручка двери, правая передняя
4 25 Модуль двери водителя (DDM)
5 25 Модуль двери пассажира (PDM)
6 25 Модуль двери, задний левый
7 25 Модуль двери, задний правый
8 10 Не используется
9 25 Выключатель сиденья с электроприводом, левый
10 — Нет Б / у
11 — Не используется
12 — Не используется
13 — Не используется
14 — Не используется
15 — Не используется
16 — Не используется
17 — Не используется
18 — Не используется
19 — Не используется
20 — Не используется б / у
21 — не используется
22 — не используется
23 25 Audio Digital Модуль обработки сигналов (DSP)
24 — Не используется
25 — Не используется
26 — Не используется
27 — Не используется
28 — Не используется
29 5 Модуль задней камеры
30 5 Модуль помощи при парковке (PAM)
31 — Не используется Б / у
32 — Не используется
33 — Не используется
34 15 Модуль сиденья с подогревом, передняя сторона водителя
35 15 Модуль подогрева сиденья, передняя сторона пассажира
36 — Не используется
37 5 Модуль панели открывания крыши
38 — Не используется
39 — Не используется
40 — Не используется
41 — Не используется
42 — Не используется
43 — Не используется
44 — Не используется
45 — Не используется
46 — Не используется

2012 Ford Focus Схема предохранителей для сильноточной аккумуляторной батареи Коробка

MEGA 1 60 Модуль управления гидроусилителем руля (PSCM)
MEGA 2150 Стартер, генератор
MEGA 3100 Распределительная коробка аккумуляторной батареи (BJB)
MEGA 4 50 Body Control Module (BCM)
MEGA 5 — Не используется
MEGA 6 70 Задняя распределительная коробка (RJB)
MEGA 7 — Не используется
MEGA 8 50 Распределительная коробка аккумуляторной батареи (BJ B), реле вентилятора системы охлаждения двигателя
Модуль управления кузовным оборудованием MEGA 9 50 (BCM)
MEGA 10 — Не используется

Опубликовано 11 апреля 2019 г. автор: Рик Маскоплат

---

Схема под капотом Ford Focus

Все об автомобилях перейти к содержанию.Потребитель считает, что Ford Focus следует убрать с рынка, заявив, что в течение 48 лет она водила ее. У меня есть машина, указанная выше, это модель zx3 с двигателем 23 литра. Схема подключения блока предохранителей

ford focus под капотом

Peugeot 206 04 Блок предохранителей

2-литровый дизельный двигатель на моем Ford Focus Cmax Cut Out сегодня
3 9502 Вождение Контрольные вопросы Новый тест по вождению 2017 Все вопросы

Опубликовано 3 мая 2015 г. 11 июля 2018 г. автором admin.

Схема под капотом Ford focus .

2011 схема предохранителей ford focus Схема предохранителей ford focus распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки.
На этом столбике схемы предохранителей ford focus 2011 года показаны два блока предохранителей.
Схема под капотом форд фокус 2001 года выпуска.
Форд фокус 2011 2015 Схема предохранителей.

Распределительная коробка аккумуляторной батареи, распределительная коробка, расположенная под капотом, и интеллектуальная распределительная коробка, панель предохранителей в салоне.
Посетите этот пост, чтобы узнать больше.
Ниже вы найдете бесплатные файлы в формате pdf для некоторых лет использования вашего автомобиля Ford Focus.
Схема расположения предохранителей и электрических предохранителей и реле для Ford Focus 2008 2009 2010 2011.

На этом сайте есть много дополнительной информации по.
При ударе сработали подушки безопасности, после чего под капотом возник пожар.
Форд фокус 2011 2015 Схема предохранителей.
Полноразмерная схема блока предохранителей ford focus zxw 2005 года c max zx3 схемы соединений продукта Схема блока предохранителей Accord 2003 года 18 мс krankenfahrten de u2022 rh honda interior 04 v6 vtec 2006 ford fuse panel diagram подробная электрическая схема 2004 freestar 2005 e350 08 ford focus схема предохранителей rh 64 kreditmedia de 2008 коробка под капотом.

Где я могу взять схему предохранителей для обоих блоков предохранителей под капотом и под приборной панелью, потому что они пронумерованы.
Под капотом или на кожухе радиатора есть схема, на которой показано, как натянуть ремень.
Проблемы с проводкой под капотом форд фокус часть 1.
форд фокус 2011 2015 схема предохранителей.

У меня нет возможности узнать, какой предохранитель что делает, потому что в моем руководстве ничего не указано.
Потребитель очень обеспокоен тем, что автомобиль полностью сгорел за 10 минут.

Курс экстренного вождения в Дерби

Think Driving School Show Me Tell Me Questions

Renault Clio Fuse Box Data Электросхема 1469

50

0 Схема блока предохранителей Ka Схема подключения Схема данных

Не открывается замок капота Ford Focus Ronan Kelly Motors

Ford Focus Owner S Manual

F5069
Автошкола Time2pass

Блок предохранителей Ford Ka под капотом Эксперты по электрическим схемам

Узнайте больше о National S Information Range Mot

Схема подключения блока предохранителей на автомобилях серии Ford Focus -visual-b

Блок предохранителей на Ford Focus Wha ts Новый

Блок предохранителей на ford focus — class fc 2 мая 2015 года блок предохранителей ford focus mk1 Распределительные реле двигателя в блоке предохранителей в части двигателя и назначение жгутов проводов для разъемов idual будут различаться в зависимости от модели уровня комплектации автомобиля и market p class grp grp talgo table grp talgo ext class c 9808 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd fuse th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd ere rating a th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2-е контуры защищены th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 30 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 ght switch td tr tr .

Блок предохранителей на ford focus — class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 31 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 15 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 radio td tr tr class tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 32 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 15 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 указатель поворота аварийный мигающий td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 33 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 horn power seat td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r поиск yahoo ylt a2klfskpurlf5qoa4xpxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny rv 2 re 1606009514 ro 10.

Блок предохранителей на ford focus — ru https 3a 2f 2f autogenius info 2fford focus mk1 схема блока предохранителей 2f rk 2 rs dp5rchi46tpqhnmwicqhfgsak5s referrerpo cy origin target blank см. Полную информацию об autogenius info ap class dd algochr algo sr 13d 5fb9522a0d92d параметры заголовка класса переключить h4 заголовок класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt a2klfskpurlf5qoa4npxnyoa ylu y29sbwnizjeecg9zaziednrpzamec2 2fforda 2 ruforddja2 2fforddja2 0fforddja2 0forddja2602 2fforddja2 2dvdnrpzamec2 1999 2007 предохранители и реле rk 2 rs avrunnrq9b6iojodrl6p4ms7ufa referencepo cy origin target blank data 13d 5fb9522a0da15 схема блока предохранителей ford focus 1999 2007 a h4 class fz ms fw m fc 12th wr bw lh 17 информация о блоке предохранителей ford ford focus 1999 2007 down fuses class triico стрелка серый толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех.
