Барабанные колодки – устройство и принцип работы, плюсы и минусы

Содержание

Барабанные тормоза — устройство, принцип работы

Устройство барабанных тормозов

Тормозной механизм барабанного типа функционально предназначен для изменения скоростного режима транспортного средства. Кроме того, барабанный тормоз, установленный на задней колесной паре, обеспечивает реализацию функции стояночного тормоза.

Основным конструктивным элементом тормозного механизма данного типа, собственно и давшее ему такое название, является барабан, или металлическая чаша, закрепленная на колесной ступице.

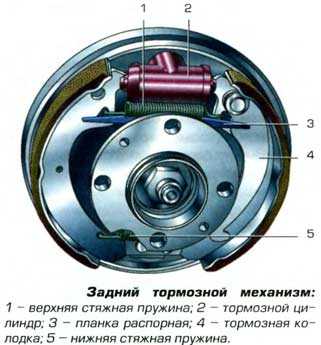

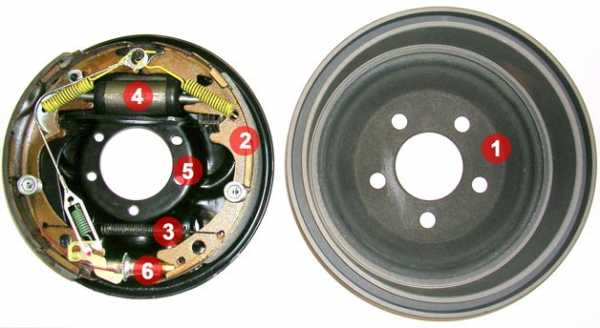

Тормозной механизм барабанного типа (рис.1) состоит из следующих основных частей:

Тормозного барабана, материалом для изготовления которого, служит чугун повышенной прочности. Внутренняя поверхность барабана, непосредственно соприкасающаяся с остальными элементами механизма, подвергается тщательной шлифовке. Монтируется на опорный вал (в этом случае в барабан запрессовывается подшипник) или ступицу колеса.
Тормозных колодок (поз.4). Изготавливаются из металла и имеют форму полумесяца. Рабочая поверхность тормозной колодки оснащена фрикционной накладкой (на основе асбеста).
Тормозного гидравлического цилиндра (поз.2). Это полый чугунный цилиндр с двумя рабочими поршнями, заполненный рабочей (тормозной) жидкостью. Цилиндр оснащен спускным клапаном, обеспечивающим удаление воздуха из системы тормозного механизма. Для предотвращения протекания тормозной жидкости используют уплотнительные манжеты.

Верхней (поз.1) и нижней (поз.5) стяжных пружин, работающих на «сжатие». Их основная рабочая функция – предотвращение расхождения тормозных колодок в режиме «покоя».
Защитного диска, монтируемого непосредственно на ступицу (заднюю балку).

Распорной планки (поз.3), представляющей собой металлическую пластину специфической конфигурации (имеющую специальные вырезы). Функциональное предназначение данного элемента заключается в установке механизма «самоподвода». Кроме того, при установке тормозного устройства на задней колесной паре, распорная планка приводит в действие вторую тормозную колодку, обеспечивая при этом функционирование стояночного тормоза. Применяется в тормозных механизмах барабанного типа, имеющих один тормозной цилиндр.
Механизма «самоподвода» (в виде двух эксцентриков, расположенных в корпусе защитного диска), обеспечивающего разведение тормозных колодок с износившимися фрикционными накладками.

Барабанные тормоза — принцип работы

Принцип действия барабанного тормозного механизма заключается в следующем:

После нажатия водителем тормозной педали в контуре тормозной системы возникает давление.
Под воздействием давления тормозной жидкости поршни тормозных цилиндров, преодолевая сопротивление стяжных пружин, инициируют расхождение тормозных колодок.
Тормозные колодки, расходясь и плотно прилегая фрикционными накладками к рабочим поверхностям тормозных барабанов, снижают скорость их вращения, замедляя тем самым вращение колес транспортного средства.

Преимущества и недостатки тормозов барабанного типа

Эффективность торможения тормозных механизмов барабанного типа несколько ниже, чем аналогичный показатель дисковых тормозов. Так, разница величины тормозного пути может существенно отличаться (до 20%). И этому есть несколько, вполне объективных причин:

Недостаточный контакт фрикционной накладки с рабочей поверхностью барабана, поскольку даже два поршня не в состоянии обеспечить полную и стабильную площадь контакта.
Эффект скольжения, вызываемый попаданием продуктов износа (пыль) фрикционных накладок на рабочую поверхность.
Перегрев, обусловленный отсутствием воздушного охлаждения и достижением материала барабанов высоких температур в процессе торможения (до 6000С).
Небольшие значения предельных нагрузок, обусловленные в работе барабанных тормозов «наружу», поскольку высокое давление рабочей жидкости способно нарушить целостность барабана.

Тем не менее, тормозные механизмы барабанного типа обладают и несколькими неоспоримыми достоинствами:

Высокое тормозное усилие, обусловленное закрытостью конструкции, позволяющей существенно увеличить площадь трения, увеличив ширину и диаметр барабана. Данный фактор надолго обеспечил безальтернативность использования барабанных тормозов на большегрузных автомобилях и автобусах.
Высокая степень износостойкости колодок. Неудовлетворительный контакт накладки с рабочей поверхностью значительно замедляет процесс их (накладок) износа.
Защищенность от загрязнений. Организация рабочего процесса в замкнутом пространстве предотвращает попадание грязи внутрь тормозного механизма.

Основными симптомами неисправности барабанных тормозов специалисты считают:

Увод транспортного средства в сторону в процессе торможения. Данный фактор свидетельствует о выходе из строя одного из тормозных механизмов автомобиля.
Возникновение скрежета в барабане тормозного механизма. Является следствием расслоения (отсоединения) фрикционных накладок, деформирования или поломок стоек (пружин) и произошедшего в результате образования данных дефектов перекоса тормозных колодок.
Появление в процессе торможения рывков и вибраций тормозной педали. Источник — деформирование (эффект «овала») барабана.

В заключение поговорим о техническом обслуживании автомобилей, оснащенных тормозными устройствами барабанного типа, точнее, о его сложности и стоимости. В этом плане барабанные тормоза выглядят предпочтительнее, поскольку эксплуатационный срок тормозных колодок достаточно велик (примерно, 50 000 – 55 000 километров пробега) и затраты на их приобретение и замену значительно ниже.

vipwash.ru

Механизм автоподвода и замена колодок на барабанных тормозах Patrol Y60.

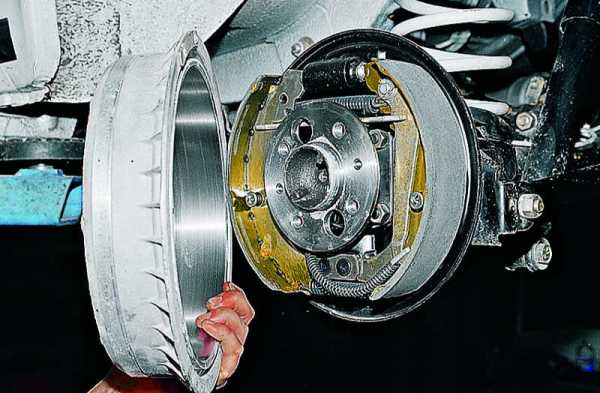

Тормозной барабан просто надет на шпильки ступицы и держится прикрученным колесом.

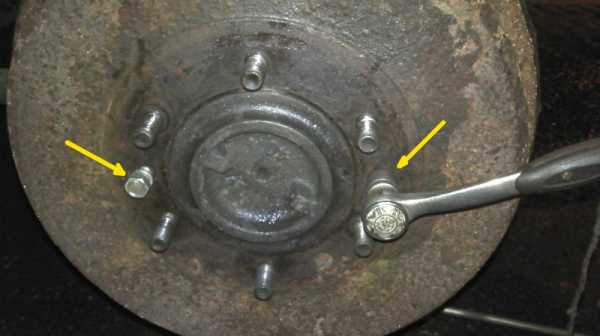

Для снятия барабана в нём имеются два технологических отверстия с резьбой (указаны стрелками). Закручиваем в них подходящие болты и без перекосов пытаемся отжать барабан.

Если дело пошло туго, то не усердствуйте чрезмерно.
Когда силой снимается барабан, то выгибается пластина, придерживающая низ колодок:

Пластинка не съёмная, так что через пару таких отгибаний, придётся менять крупный узел.

Причина затруднений — рабочий механизм автоподвода колодок. Поздравляю 🙂 это вроде хорошо, но со снятием дальше будет истинное веселье!

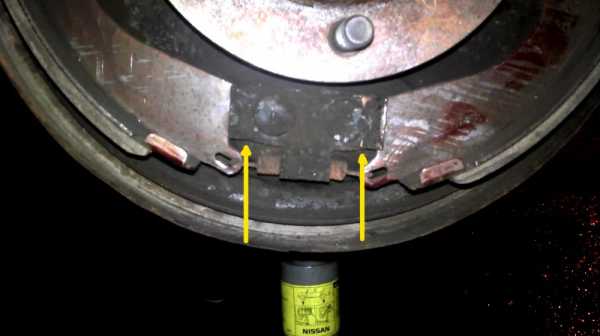

Автоподвод выглядит так:

При торможении колодки разжимаются, и собачка под действием пружины поднимает носик над шестерёнкой. Когда колодки возвращаются в исходное положение, носик идёт вниз и подкручивает шестерню. Вал шестерни сидит на резьбе, и таким образом вилка понемногу разжимает колодки.

По мере езды вилка разжимает колодки и держит их максимально близко к поверхности барабана.
Чтобы снять барабан, когда на нём образовалась выработка, надо скрутить шестерню обратно, чтобы укоротить вилку и колодки подальше отошли от барабана.

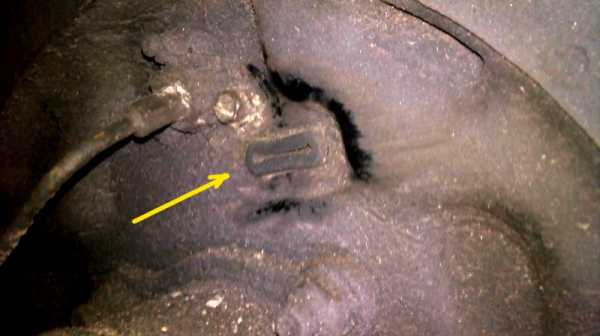

О, да! Инженеры Ниссан подумали об обслуживании машины, поэтому на обратной стороне было обнаружено специальное окошко, прикрытое резинкой:

Вобщем-то уже понятно сколько радости доставит скручивание автоподвода в обратную сторону через это окошко. До него ещё и подлезать неудобно:

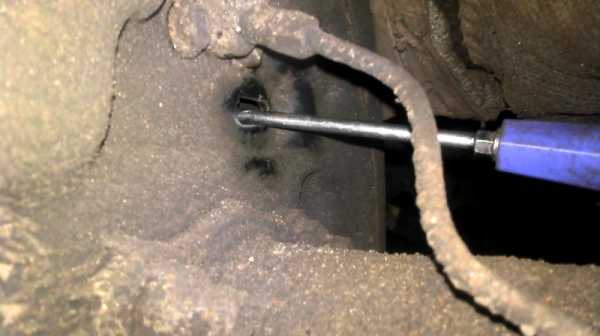

Я пользовался отвёрткой для отжатия собачки (иначе она не даст шестерне вращаться в нужную нам сторону), и шиномонтажным шилом с прорезью для кручения шестерни.

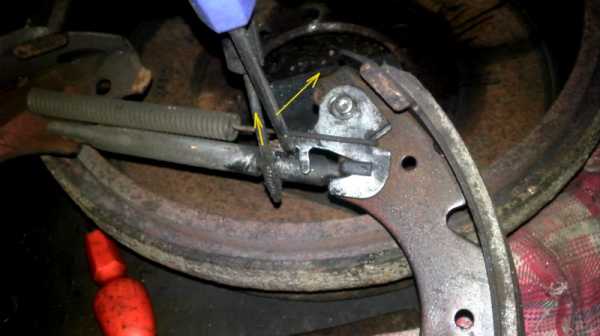

Покажу это на фотке снятого механизма, так оно понятнее будет:

Отвёрткой приподнимаем собачку. Прорезь шила надеваем на шестерёнку и тянем по стрелке, пытаемся крутить.

Только делается всё это вслепую через маленькую дырочку 🙂 причём, делается очень долго: крутится в час по чайной ложке — у шила не особо хороший зацеп. Так что нужно много терпения.
В итоге всё снялось.

Если кто-то откроет мне глаза на более гуманный способ — буду только рад!

«Солдатики». Я не знал что это такое. А вот он, такой гвоздик, который прижимает колодку к щитку:

В задние тормоза лезут редко. Поэтому если собрались, то запаситесь новыми солдатиками и шайбами к ним (там по две шайбы на каждый). Стоят копейки. Старые с высокой вероятностью уже сильно поржавели, так что можете сломать. Пружина нижняя (на второй картинке) тоже под замену. Остальные — по желанию.
Также, мануал рекомендует смазать места контакта колодки со щитком, с поршнем и с вилкой.

UPDATE 2015.08.03 Комплект монтажный задних тормозов (все пружинки, солдатики, шайбы) на две стороны — Jakoparts J3561010.

himama.livejournal.com

Барабанные тормозные механизмы: устройство и принцип работы

Читатели знают, что в настоящее время наибольшее распространение в автомобильной промышленности получило два типа тормозных механизмов – дисковые и барабанные. Если с дисковыми тормозами все понятно, то устройство, принцип работы и эффективность эксплуатации барабанных тормозов для многих до сих пор остается загадкой. В сегодняшней статье мы расскажем об основных компонентах барабанных тормозов, опишем алгоритм их работы, а также выясним основные преимущества и недостатки их использования.

Барабанные тормоза

Из чего состоят барабанные тормоза?

Устройство барабанных тормозных механизмов заметно сложнее, нежели конструкция их дисковых «собратьев». Основными внутренними частями таких тормозов являются:

Тормозной барабан. Элемент, изготавливаемый из высокопрочных чугунных сплавов. Он установлен на ступице или опорном валу и служит не только основной контактной частью, взаимодействующей непосредственно с колодками, но и корпусом, в котором смонтированы все остальные детали. Внутренняя часть тормозного барабана шлифуется, чтобы торможение было максимально эффективным.
Колодки. В отличие от тормозных колодок дисковых тормозов, колодки, применяемые в барабанных механизмах, имеют полукруглую форму. Их внешняя часть имеет специальное асбестовое покрытие. Если тормозные колодки установлены на паре задних колес, то одна из них подключается еще и к рычагу стояночного тормоза.
Стягивающие пружины. Данные элементы прикрепляются к верхней и нижней частям колодок, не позволяя им расходиться в разные стороны на холостом ходу.
Тормозные цилиндры. Это специальный корпус, изготовленный из чугуна, по двум сторонам которого смонтированы рабочие поршни. Их задействование происходит путем гидравлического давления, возникающего после нажатия водителем на педаль тормоза. Дополнительными частями поршней являются резиновые уплотнители и клапан для удаления воздуха, попавшего в контур.
Защитный диск. Деталь представляет собой устанавливаемый на ступицу элемент, к которому прикрепляются тормозные цилиндры и колодки. Их закрепление производится путем использования специальных фиксаторов.
Механизм самоподвода. Основой механизма служит специальный клин, углубляющийся по мере стачивания тормозных колодок. Его назначение – обеспечение постоянного прижима, колодок к поверхности барабана, независимо от износа их рабочих поверхностей.

Устройство барабанных тормозов

Перечисленные нами компоненты являются общепринятыми. Их использует большинство крупнейших производителей. Существует ряд деталей, которые устанавливаются некоторыми компаниями частным образом. Таковыми, например, являются механизм подведения колодок, всевозможные распорки и т.п. Подробно останавливаться на них не имеет смысла.

Принцип работы барабанных тормозов

Основная последовательность функционирования барабанных механизмов примерно следующая. Водитель в случае необходимости нажимает на педаль, создавая увеличенное давление в тормозном контуре. Гидравлика надавливает на поршни главного цилиндра, которые задействуют тормозные колодки. Они «расходятся» в стороны, растягивая стяжные пружины, и достигают точек взаимодействия с рабочей поверхностью барабана. Благодаря трению, возникающему при этом, скорость вращения колес уменьшается, а автомобиль притормаживает. Общий алгоритм работы барабанных тормозов выглядит именно так. Существенных различий между системами с одним поршнем и двумя не имеется.

Преимущества и недостатки барабанных тормозов

Несмотря на, казалось бы, общее устаревание конструкции, многие автопроизводители до сих пор применяют барабанные тормоза на своих моделях. Дело в наличии множества плюсов, благоприятно сказывающихся на использовании авто.

Во-первых, барабанные тормозные механизмы служат в 2-3 раза дольше дисковых тормозов. Это касается не только колодок, но и самих тормозных дисков, которые изнашиваются ничуть не меньше.
Во-вторых, барабанные механизмы не боятся попадания воды, в то время как сильно разогретые поверхности дисковых тормозов при резком охлаждении водой могут покрыться микротрещинами, что приводит их к скорому выходу из строя.
В-третьих, смонтировать стояночный тормоз в систему барабанных тормозов заметно легче, нежели интегрировать его в дисковые системы. Разумеется, простота значительно удешевляет издержки, связанные с изготовлением общей конструкции.

Главным недостатком тормозов барабанного типа является меньшая эффективность их работы, по сравнению с дисковыми механизмами. Применять их на автомобилях, под капотом которых установлены мощные оборотистые моторы, а также на моделях с высокой массой небезопасно.

Заключение

Резюмируя, скажем, что в ближайшей перспективе барабанные тормоза, конечно, «уступят дорогу» более совершенным дисковым системам. Уже сейчас многие производители устанавливают барабанные тормозные механизмы исключительно на бюджетные модели, компонуя подавляющее большинство своих новинок различными вариациями дисковых систем.

blog-mycar.ru

Барабанные тормозные механизмы и их элементы

Категория:

Тормозное управление автомобиля

Публикация:

Барабанные тормозные механизмы и их элементы

Читать далее:

Барабанные тормозные механизмы и их элементы

Барабанный тормозной механизм имеет симметричные колодки (обычно две), несущие на наружных цилиндрических поверхностях фрикционные тормозные накладки, которые под действием приводного устройства прижимаются к внутренней цилиндрической поверхности барабана. Схемы наиболее распространенных барабанных тормозных механизмов приведены на рис. 34. Они классифицированы по виду и количеству приводных устройств, а также по числу степеней свободы колодок. Колодка имеет одну степень свободы, если она поворачивается вокруг неподвижной геометрической оси. Это достигается или шарнирной связью колодки с закрепленной в суппорте осью, или помещением радиусного конца колодки в соответствующее цилиндрическое гнездо суппорта.

Рис. 34. Схемы барабанных тормозных механизмов s

Рекламные предложения на основе ваших интересов:

У колодок с двумя степенями свободы геометрическая ось их поворота имеет возможность перемещения, что позволяет колодке самоустанавливаться, а следовательно, обеспечивает лучшее прилегание ее к барабану и более равномерный износ накладки. Колодки с двумя степенями свободы либо опираются закругленным концом на скошенную плоскость суппорта и скользят по ней, либо соединяются с последним при помощи промежуточного звена, которое, в свою очередь, имеет неподвижную геометрическую ось поворота относительно суппорта. Иногда таким звеном является вторая колодка тормоза.

Эффективность различных барабанных тормозных механизмов при одинаковых их размерах и равных приводных силах сильно отличается. Наиболее эффективным является тормозной механизм, имеющий одну прижимную и вторую сервоколодку со скользящими опорами и одно приводное устройство в виде двустороннего колесного цилиндра. У тормозного механизма этого типа серводействие достигает наибольшей величины. Однако чем выше эффективность тормозного механизма, тем более он чувствителен к изменению коэффициента трения фрикционной пары. Так как коэффициент трения является величиной переменной и зависит от многих факторов (скорости и температуры в зоне трения, величины приводной силы, жесткости деталей тормоза и др.). самые эффективные тормозные механизмы обычно и самые нестабильные. При их работе чаще возникают вибрации, писк и т. д. В связи с этим область использования таких тормозных механизмов постепенно сужается.

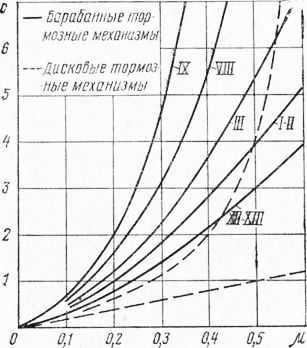

Рис. 36. Статические характеристики тормозных механизмов

В последние годы с распространением автоматизированных тормозных приводов, позволяющих увеличить приводную силу, все шире применяются тормозные механизмы с небольшим серводействием. Следует отметить, что колодки с двумя степенями свободы имеют большее серводействие, чем с одной. Однако такие колодки, особенно со скользящей опорой, очень склонны к вибрациям и писку. Кроме того, угол наклона опоры колодки должен быть таким, чтобы колодка возвращалась в исходное положение после торможения.

Одним из наиболее простых является барабанный тормозной механизм с шарнирными опорами колодок и кулачковым приводным устройством. Его конструкция показана на рис. 37. Колодки такого тормоза имеют равные перемещения, определяемые формой разжимного кулака (механизмы этого типа иногда называют тормозными механизмами с равными перемещениями). Вследствие этого тормозные моменты, создаваемые обоими колодками, равны, а приводная сила, действующая на отжимную колодку, значительно больше, чем действующая на прижимную. Суммарный тормозной момент этого тормоза при вращении тормозного барабана в обоих направлениях практически одинаков; почти одинаковы и износы обеих накладок. К достоинствам такого тормозного механизма относится его высокая стабильность, а также то, что приложенные к тормозному барабану со стороны колодок силы практически уравновешиваются и не создают дополнительной нагрузки на подшипники колеса. Недостатком тормоза с равными перемещениями является необходимость в значительной приводной силе и сравнительно низкий коэффициент полезного действия кулачкового приводного устройства. По данным отечественных исследователей КПД кулачкового приводного устройства колеблется в пределах от 0,60 до 0,80. Для уменьшения трения между кулаком и колодкой устанавливается ролик, а в опорах кулака применяются подшипники скольжения, что повышает КПД приводного устройства до 0,75—0,90. На практике вследствие попадания грязи в опоры кулака и в оси, на которых вращаются ролики, КПД кулачкового приводного устройства находится на нижнем пределе. Следует указать также на повышенную трудоемкость технического обслуживания такого тормозного механизма из-за необходимости периодически смазывать опоры кулака.

Рис. 37. Тормозной механизм автомобиля ЗИЛ-130:
1 — тормозной бп раб-зи; 2 — фрикциониая накладка; 3 — заклепка; 4 — тормпзнач колодчп; 5 — разжимный кулак; 6 — регулировочный рычаг; 7 — нал червяка; 8 — червяк; 9 — оттяжная пружина колодок; 10 — суппорт; 11 — ось колодки

Рис. 38. Тормозной механизм автомобиля ГАЗ-21:
1 — тормозная колодка; 2— заклепка; 3 — фрикционная накладка; 4 — регулировочная шайба-эксцентрик; 5 — колесный цилиндр; б — оттяжная пружина; 7 — фиксатор колодки; 8 — ось колодки; 9 — суппорт

Широкое распространение получил тормозной механизм, который показан на схеме II рис. 34. Он имеет шарнирные опоры колодок и приводное устройство в виде двустороннего колесного тормозного цилиндра (рис. 38). Здесь к колодкам прикладываются равные приводные силы, однако тормозной момент, создаваемый прижимной колодкой, больше, чем отжимной. Соответственно больше и износ накладки прижимной колодки. Этот тормозной механизм одинаково эффективен при вращении барабана в обе стороны. При равном приводном усилии он дает больший тормозной момент, нежели описанный выше тормозной механизм с кулачком, за счет большего серводействия и более высокого (до 0,95—0,98) КПД приводного устройства.

Недостатком данного тормозного механизма является наличие внешней силы, нагружающей подшипники колеса, а также неодинаковая долговечность фрикционных накладок.

Для устранения этих недостатков применяются ступенчатые колесные цилиндры, создающие разные приводные силы. Иногда накладку на отжимной колодке делают меньшей площади или тоньше, чем на прижимной.

Конструкция третьего достаточно распространенного тормозного механизма приведена на рис. 39. Это тормозной механизм со скользящими опорами колодок и двумя приводными устройствами в виде односторонних колесных цилиндров. Обе колодки являются прижимными при вращении тормозного барабана вперед и отжимными при вращении его назад, вследствие чего эффективность тормозного механизма при движении автомобиля задним ходом значительно меньше.

Рис. 39. Тормозной механизм автомобиля «Москвич-408»:
1 — тормозная колодка; 2 — фрикционная накладка; 3 — прижимная пружина; 4 — оттяжная пружина; 5 — колесный цилиндр; 6 — суппорт

Рис. 40. Клиновое приводное устройство барабанного тормозного механизма:
1 — корпус; 2 — возвратная пружина роликов; 3 — плунжер; 4 — головка плунжера; 5 — штифт; 6 — пылезащитный чехол; 7 — собачка; 8— пружина собачки; 9 — фиксатор; 10 — ролик; 11 — держатель роликов; 12 — шток; 13 — уплотнитель; 14 — возвратная пружина штокаа; 15 — корпус тормозной камеры

Это существенный недостаток такого тормоза. Кроме того, применение двух разнесенных приводных устройств затрудняет привод стояночной тормозной системы. Однако равенство моментов колодок, равномерность износов и большое серводей-ствие позволяют с успехом применять механизм этого типа на передних колесах легковых автомобилей.

В последние годы создана новая конструкция барабанных тормозных механизмов для тормозных систем с пневматическим приводом. В ней колодки разжимаются не традиционным кулаком, а клиновым приводным устройством (рис. 40). Так как шток клина выполнен плавающим, то такой тормозной механизм имеет более высокую эффективность, чем описанный выше тормозной механизм с кулачковым приводным устройством. Опора колодок выполняется как скользящей, так и шарнирной. Весьма перспективной является конструкция тормозного механизма с двумя клиновыми приводными устройствами, причем на одном из них установлена обычная тормозная камера, а на другом — камера с пружинным энергоаккумулятором. Преимуществами тормозного механизма с клиновым приводным устройством являются более равномерный и меньший по величине износ деталей трущейся пары, более высокий КПД, меньшая размерность тормозных камер, вследствие чего значительно меньше количество потребляемого сжатого воздуха. Однако клиновое приводное устрой ство имеет и недостатки: повышенную стоимость в изготовлении и необходимость в хорошей грязезащите.

Важнейшими элементами тормозного механизма являются детали, составляющие его пару трения — тормозной барабан и фрикционные накладки. Эффективность тормоза и ее сохранение в различных условиях практически полностью зависят от качества этих деталей.

Специфика работы тормозного барабана заключается в том, что вследствие крайне низкой теплопроводности материала фрикционных накладок свыше 95% выделившегося при торможении тепла поглощается именно барабаном. Испытания показали, что температура тормозных барабанов тяжелых автомобилей на затяжных спусках может достигать 250 — 360 °С. Возникающие от таких температур тепловые напряжения в барабане усугубляются действием циклических нагрузок со стороны колодок. Заметим также, что по соображениям безопасности прочность тормозного барабана должна быть гарантирована. Тормозные барабаны грузовых автомобилей и автобусов обычно изготавливаются из чугуна и часто для увеличения прочности, жесткости и теплоотдачи имеют ребра на наружной поверхности. На легковых автомобилях для снижения веса применяют комбинированный барабан — стальной штампованный или алюминиевый литой диск, залитый в чугунный обод.

Применение чугуна для изготовления тормозных барабанов вызвано тем, что этот материал обеспечивает в паре с современными фрикционными накладками высокий коэффициент трения, хорошо работает на сжатие, обладает достаточной теплопроводностью. Менее ответственные барабаны трансмиссионных тормозов иногда делают штампованными из стали.

Фрикционная накладка изготавливается из сложной асбестовой композиции, которая состоит из наполнителя — волокон асбеста и связующего -— синтетических смол или их смеси с различными органическими веществами. Иногда в композицию добавляют цинковые или латунные частицы, которые увеличивают механическую прочность накладки и улучшают ее теплопроводность, но они интенсифицируют износ барабана.

В настоящее время асбофрикционные тормозные накладки в основном изготавливаются методом горючего формования. В последние годы ведутся опыты по применению металлокера-мических и металлосмоляных (полуметаллических) накладок. Однако такие накладки пока используются лишь в тормозных механизмах специальных транспортных средств. Обладая высокой термостойкостью, они имеют недостаточную эффективность в холодном состоянии, вызывают повышенный износ барабана, создают вибрации и писк тормозов.

Фрикционные накладки автомобильных тормозных механизмов должны обладать следующими свойствами:
– высоким коэффициентом трения, стабильным при изменении скорости скольжения, удельного давления и температуры во всем диапазоне реальных режимов эксплуатации;
– высокой износостойкостью; малой влаго- и маслопоглощаемостью, способностью быстро восстанавливать эффективность после намокания;
– прочностью и надежностью, способностью работать без возникновения трещин, вырывов и нанесения материала барабана на поверхность накладки, без задиров и чрезмерного износа материала барабана;
– отсутствием склонности к вибрациям и «писку». Большое значение имеет способ крепления фрикционных накладок к колодкам. Обладающие высокой жесткостью накладки грузовых автомобилей обычно приклепываются или привертываются. Такой способ крепления удобен при ремонте, но уменьшает рабочую площадь накладки и ее долговечность, поскольку уменьшается рабочая толщина. Более тонкие и потому эластичные накладки легковых автомобилей часто приклеивают. Приклеенная накладка работает практически до полного износа, но ее удаление и замена весьма трудоемки.

В процессе эксплуатации фрикционные накладки и барабан изнашиваются, что влечет за собой увеличение зазора между ними в расторможенном состоянии. Увеличенный зазор приводит к запаздыванию срабатывания тормоза, увеличению ходов исполнительных элементов привода, а следовательно, к перерасходу рабочего тела в нем. В гидростатических тормозных приводах по этой причине может произойти отказ.

Во избежание подобных явлений современные тормозные механизмы снабжаются устройствами для ручного или автоматического регулирования величины зазора в паре трения. Принцип действия этих устройств заключается в периодическом изменении положения расторможенной колодки. Различают два вида регулировок: заводскую, которая производится после сборки нового тормоза или после замены его деталей, и эксплуатационную, устраняющую влияние износа. Для эксплуатационных регулировок тормозных механизмов с гидроцилиндрами применяются шайбы со спиральным или эксцентриковым профилем, установленные на суппорте тормоза. Поворот такой шайбы 4 (рис. 38) вызывает соответствующее угловое перемещение опирающейся на нее колодки. У тормозных механизмов с кулачковым приводным устройством для этой цели служит червячная пара в регулировочном рычаге (рис. 37). Поворот вала червяка приводит рычага, а следовательно, разжимного кулака 5 в новое угловое положение, и колодки приближаются к барабану. В клиновом тормозном механизме это достигается увеличением длины плунжера путем вращения головки плунжера (рис. 40).

Рис. 41. Автоматический регулятор зазора автомобиля ГАЗ-24:

При заводской регулировке, кроме этих устройств, используются и опоры колодок. Так, в тормозных механизмах, показанных на рис. 37 и 38, оси колодоквыполнены в виде эксцентриков и их поворот изменяет положение колодок.

В последние годы широкое распространение получили автоматические устройства для регулирования зазора в тормозном механизме. Такие устройства значительно снижают трудоемкость технического обслуживания тормозной системы и повышают безопасность движения, постоянно поддерживая тормозные механизмы в состоянии технической готовности.

Принцип действия автоматических регуляторов основан на ограничении обратного хода тормозных колодок при растормаживании, если их рабочий ход из-за увеличившегося зазора оказался больше предусмотренной величины. Автоматические регуляторы встраиваются в приводное устройство или устанавливаются непосредственно на колодку. Примеры их конструкций приведены на рис. 41—13.

Встроенный в колесный тормозной цилиндр ограничитель обратного хода поршня (рис. 41) представляет собой разрезное пружинное кольцо, надетое свободно на шейку поршня и вставленное в цилиндр с большим натягом (усилие, необходимое для его перемещения в цилиндре, составляет 60 кгс). Ширина шейки поршня больше ширины кольца, вследствие чего обеспечивается осевое перемещение поршня относительно кольца на заданную величину (от 1,2 до 2,1 мм). Если зазор в тормозе больше предусмотренной величины, то поршень при торможении в конце своего хода переместит кольцо в новое положение (силы давления в приводе для этого достаточно). При растормаживании оттяжная пружина колодок не сможет преодолеть натяг кольца, и поршень вместе с колодкой установится ближе к барабану.

Рис. 42. Автоматический регулятор зазора автомобиля BA3-2103:
1 — тормозная колодка; 2 — ятулка; 3 — фрикционная шайба; 4 — опорная чашка пружины; 5— пружина; 5 —гайка; 7 — ось; 8 — суппорт тормоза

Рис. 43. Автоматический регулировочный рычаг кулачкового приводного устройства

Автономный ограничитель обратного хода колодки, изображенный на рис. 42, состоит из фрикционных шайб, сжимающих ребро тормозной колодки под действием мощной пружины, а также вставленной с большим зазором в отверстие ребра колодки резьбовой втулки и оси, которая приварена к суппорту тормозного механизма. Обратный ход колодки ограничивается трением между ее ребром и шайбами.

Конструкция автоматического регулировочного рычага кулачкового приводного устройства показана на рис. 43. При торможении корпус регулировочного рычага поворачивается против часовой стрелки и зубчатая рейка, упираясь своим зубом в вырез связанного с неподвижным рычагом диска, поворачивает шестерню и наружную конусную полумуфту. При этом под действием силы на штоке тормозной камеры тарельчатые пружины сжимаются и наружная конусная полумуфта не касается внутренней, выполненной заодно с червяком. При оттормаживании зубчатая рейка удерживается в новом положении, вследствие чего червяк, конусная полумуфта которого под действием пружин связана с наружной конусной полумуфтой, поворачивается на небольшой угол. Поворачивается и находящееся с ним в зацеплении червячное колесо, надетое на шлицы разжимного кулака. Таким образом, кулак поворачивается и зазор между накладкой и барабаном уменьшается. Этот процесс происходит при каждом торможении. Величина, на которую уменьшается зазор, зависит от его первоначального значения. Так, при первоначальном зазоре между накладкой и барабаном 1,6 мм за 40 торможений зазор уменьшается на 1,1 мм, а при первоначальном зазоре 0,5 мм — всего на 0,1 мм.

Аналогично работает автоматический регулятор зазора клинового приводного устройства, в котором при большом ходе плунжера собачка перескакивает на следующий зуб и при обратном ходе поворачивает головку плунжера, вследствие чего штифт выдвигается и приближает колодку к барабану.

Рекламные предложения:

Читать далее: Дисковые тормозные механизмы и их элементы

Категория: — Тормозное управление автомобиля

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Барабанная тормозная система. Барабанные тормоза

Мы уже говорили, что дисковые тормоза были изобретены раньше, но барабанные получили большее распространение и используются по настоящее время. Почему? Наверное, потому, что реализовать их на автомобилях и повозках оказалось проще. Ведь сложных деталей в барабанном тормозе «а-ля 19 век» просто не было, да и промышленность того времени не могла их выпустить.

Прототипом барабанных тормозов стала система из трех элементов: барабана, который крепился жестко к колесу, гибкой и прочной ленты вокруг барабана, и рычага, который натягивал ленту. Конечно, служили такие тормоза очень мало, лента быстро изнашивалась, барабан так же, тем более что под ленту попадала грязь, камни и др. Так продолжалось до 1902 года. Именно в этом году гений автомобилестроения — Луи Рено, предложил вариант барабанных тормозов, у которых тормозящие элементы (колодки), «прятались» внутрь барабана. Исключалось попадание грязи в механизм тормозов и, соответственно срок службы увеличивался.

Конечно, со временем появились новые материалы, новые принципы привода тормозной системы, но сам принцип действия остался неизменным.

Барабанный тормоз предназначен для изменения скорости авто, а если он применяется на задних колёсах, то и для реализации стояночного тормоза.

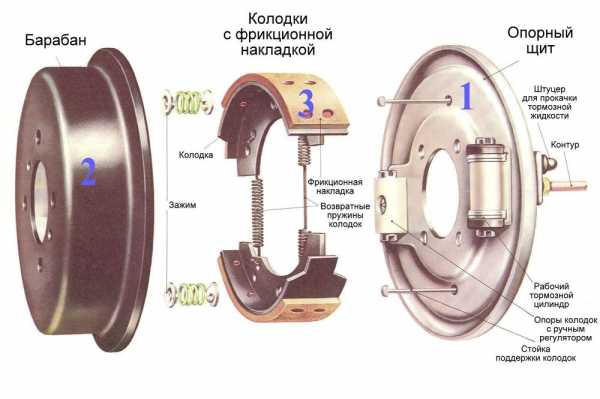

Основные элементы барабанного тормоза:

Тормозной барабан, выполнен из высокопрочного чугуна с отшлифованной по кругу внутренней поверхностью. Устанавливается на ступицу колеса или на опорный вал, в этом случае подшипник колеса запрессовывается непосредственно в барабан.
Тормозные колодки, представляют собой металлические элементы в форме полумесяца, у которых на рабочую поверхность крепятся фрикционные накладки, выполненные на асбестовой основе. На одной из колодок размещается рычаг стояночного тормоза.
Тормозной гидравлический цилиндр(ы), представляющий собой корпус из чугуна, внутри которого расположены рабочие поршеньки (по двум сторонам). На поршеньках устанавливаются уплотнительные манжеты, которые не дают просочиться тормозной жидкости, во время рабочего хода. Для удаления воздуха из системы, в корпус вкручивается спускной клапан.
Стяжные пружины, работают на сжатие, крепятся к колодкам сверху и снизу, не давая колодкам в «холостом ходу» разойтись в разные стороны.
Защитный диск, устанавливается непосредственно на ступицу или на заднюю балку. К диску крепится тормозной цилиндр и колодки подвижно при помощи подпружиненных фиксаторов.
Фиксатор представляет собой металлический стержень, на который «бутербродом» устанавливается колодка-тарелка-пружина-тарелка. Таким образом, прижимается колодка к диску, но при этом может свободно перемещается в вертикальной плоскости.
Колодочная распорка – это металлическая пластина со специальными вырезами. Устанавливается между колодками в системах, где применяется один тормозной цилиндрик. Предназначена распорка для установки механизма самоподвода, а также для привода в действие второй колодки при натяжке рычага стояночного тормоза.
Механизм самоподвода предназначается для разведения износившихся тормозных колодок ближе к рабочей поверхности барабана. Это может быть подпружиненный клин, который по мере износа фрикционных накладок проваливается глубже, между распоркой и колодкой, не давая последней отойти далеко от рабочей поверхности барабана. Такой простой механизм самоподвода использовали конструкторы «Фольксвагена». «Форд» внедрили систему более сложную, но менее надежную – на распорке устанавливается металлическая полоска с «зубчиком», при резком нажатии на педаль тормоза, специальный уголок поднимает пластинку вверх. «Зубчик» вращает ребристую гайку, в которую вкручены элементы распорки, тем самым подводя колодки ближе к барабану. Существуют и другие системы самоподвода, но мы на них останавливаться не будем.
Механизм подвода колодок, применялся в автомобилях старого поколения, например «Жигулей». Представляет собой два эксцентрика в корпусе защитного диска. Вращая эксцентрики, которые прилегают к колодке, добиваются более плотного прилегания их к барабану.

Работает барабанная система следующим образом: водитель, нажимая педаль тормоза, создает давление в системе рабочей жидкости. Тормозная жидкость «давит» на поршеньки тормозного цилиндрика. Преодолевая усилие стяжных пружин, поршеньки приводят в действие тормозные колодки, которые расходятся по бокам, плотно прилегая к рабочей поверхности барабана, замедляя скорость вращения барабана совместно с колесным диском. В нашем случае применяется один цилиндрик, который «давит» на верхние концы колодок, нижние концы просто вставляются в упор, размещенный на защитном диске

Существует система барабанного тормоза и с двумя цилиндрами, кстати, эффективность у такой системы лучше, чем у первого варианта. В этом случае вместо упора устанавливается второй тормозной цилиндр площадь соприкосновения тормозной колодки и барабана увеличивается.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

autoustroistvo.ru

Барабанный тормоз с самоустанавливающимися колодками. Как работают барабанные тормоза

Тормозной механизм барабанного типа (рис.1) состоит из следующих основных частей:

Тормозного барабана, материалом для изготовления которого, служит чугун повышенной прочности. Внутренняя поверхность барабана, непосредственно соприкасающаяся с остальными элементами механизма, подвергается тщательной шлифовке. Монтируется на опорный вал (в этом случае в барабан запрессовывается подшипник) или ступицу колеса.

Тормозных колодок (поз.4). Изготавливаются из металла и имеют форму полумесяца. Рабочая поверхность тормозной колодки оснащена фрикционной накладкой (на основе асбеста).

Тормозного гидравлического цилиндра (поз.2). Это полый чугунный цилиндр с двумя рабочими поршнями, заполненный рабочей (тормозной) жидкостью. Цилиндр оснащен спускным клапаном, обеспечивающим удаление воздуха из системы тормозного механизма. Для предотвращения протекания тормозной жидкости используют уплотнительные манжеты.

Верхней (поз.1) и нижней (поз.5) стяжных пружин, работающих на «сжатие». Их основная рабочая функция – предотвращение расхождения тормозных колодок в режиме «покоя».

Защитного диска, монтируемого непосредственно на ступицу (заднюю балку).

Распорной планки (поз.3), представляющей собой металлическую пластину специфической конфигурации (имеющую специальные вырезы). Функциональное предназначение данного элемента заключается в установке механизма «самоподвода». Кроме того, при установке тормозного устройства на задней колесной паре, распорная планка приводит в действие вторую тормозную колодку, обеспечивая при этом функционирование стояночного тормоза. Применяется в тормозных механизмах барабанного типа, имеющих один тормозной цилиндр.

Механизма «самоподвода» (в виде двух эксцентриков, расположенных в корпусе защитного диска), обеспечивающего разведение тормозных колодок с износившимися фрикционными накладками.
