6 главных проблем двигателя ВАЗ 1.6 — журнал За рулем
Почему заводская инструкция умалчивает, что этот мотор — единственный на рынке — требует обкатки? ЗР знает ответ.
1. История
Материалы по теме
Нынешняя модификация мотора 1.6 корнями восходит к двигателям, специально созданным для поперечного расположения на автомобилях семейства ВАЗ-2108. Изначально это был карбюраторный мотор рабочим объемом 1,3 л. В его доводке принимали участие специалисты фирмы Porsche. Двигатель имел конструкцию и характеристики, отвечавшие требованиям того времени. Впервые ВАЗ-2108 с новым мотором показали широкой публике на выставке «Автопром-84». Для отечественного автостроения это был огромный шаг вперед, хотя в общемировом масштабе тольяттинский мотор являлся технически устаревшим сразу после его появления. Зарубежные двигатели уже примеряли системы впрыска топлива, а карбюраторы некоторых модификаций напоминали пауков с кучей трубочек и приводов для коррекции топливоподачи на разных режимах.
Какие же конструктивные особенности повлияли на всю дальнейшую судьбу семейства двигателей ВАЗ для переднеприводных автомобилей? Поперечное расположение потребовало «короткого» блока цилиндров. Вначале работы велись над двигателем 1,3 л с диаметром цилиндров 76 мм. Было принято межцилиндровое расстояние, равное 89 мм. Когда при создании модификаций большего рабочего объема увеличили диаметр цилиндров до 82 мм, стало невозможным обеспечить протоки рубашки охлаждения между цилиндрами, что вызвало увеличение теплонапряженности двигателя и заставило искать новые способы охлаждения цилиндров. Дальнейшее повышение рабочего объема было получено путем увеличения рабочего хода до 75,6 мм. Так получили двигатель рабочим объемом 1596 см3.
Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.
2. Приобретенные недостатки
Коленвал у двигателя 1,6 вполне современен, он полнопротивовесный, то есть на продолжении каждой щеки вала имеется противовес (всего восемь штук). Импортные моторы часто располагают лишь четырьмя противовесами. Экономят.
Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.
Короткая юбка поршня — в духе современного автостроения, но такое решение не лучшим образом влияет на моторесурс. Мало того, что опорная поверхность поршня мала, так еще и перекладка (боковые колебания) возможны больше, чем со старыми, высокими поршнями.
Шатуны нынешней модификации двигателя стали заметно тоньше по сравнению со старыми, с индексом 2108. А еще появилась высокотехнологичная отламываемая крышка шатуна, но значительно уменьшилась ширина шатунного вкладыша. Да, массу шатуна таким образом удалось немного снизить. Но это однозначно повысило нагрузки на подшипник. При этом ширина шейки на валу осталась прежней . Вполне можно было бы ставить шатун с «широкой» нижней головкой.
Хорошо видно, наскольwww.zr.ru
1.6 MPI против 1.6 FSI
Популярный 1,6-литровый бензиновый двигатель Фольксваген имеет очень долгую историю. Ему уже более 40 лет. Да, это не ошибка. За время его существования появилось множество конструктивных изменений, модернизаций, и как результат – большое число модификаций. Первоначально он предлагался с карбюратором, позже появился одноточечный впрыск, а в последние годы – многоточечный (MPI) и непосредственный (FSI).
Крайние две версии выпускались параллельно. Они устанавливались на многие автомобили концерна VW – Seat, Skoda, Volkswagen и Audi. MPI конструктивно уже устарел, вялый, но очень надежный. FSI – более современный, имеет больше сил и является причиной постоянных тревожных сообщений, сопровождаемых загоранием индикатора «Check Engine».
1.6 MPI появился в 1994 году. За время его производства были созданы версии с различной степенью форсировки, с 8-ми и 16-клапанной головкой блока, системой газораспределения OHC и DOHC. Наиболее известная и дольше всех просуществовавшая 102-сильная модификация. Ее простая конструкция (два клапана на цилиндр, один распределительный вал, ограниченная доля сложной электроники) позволяет выполнить ремонт с наименьшими затратами сил и средств. На рынке представлен широкий ассортимент заменителей по разумным ценам.
Вы можете рассчитывать на очень хорошую стойкость. Периодически встречающиеся неисправности – это выход из строя катушки зажигания (70-80 $ за фирменный заменитель) и дроссельной заслонки. Последняя требует очистки каждые 40 000 км и повторного программирования (50-70 долларов). Эксплуатация с загрязненной дроссельной заслонкой приводит к необходимости ее замены – около 250 долларов. Оригинальная заслонка в официальном сервисе потребует около 200 долларов, а хороший заменитель — около 110 долларов.
Свечи зажигания 1.6 MPI прикрыты коллектором – их замена затруднительна.
Недостаток 102-сильного 1.6 MPI – высокий расход топлива. Например, в Passat и Octavia он доходит до 9-9,5 л/100 км. Проблема известна как владельцам, так и производителю. Первые ее решают установкой ГБО, так как мотор прекрасно работает на газе.

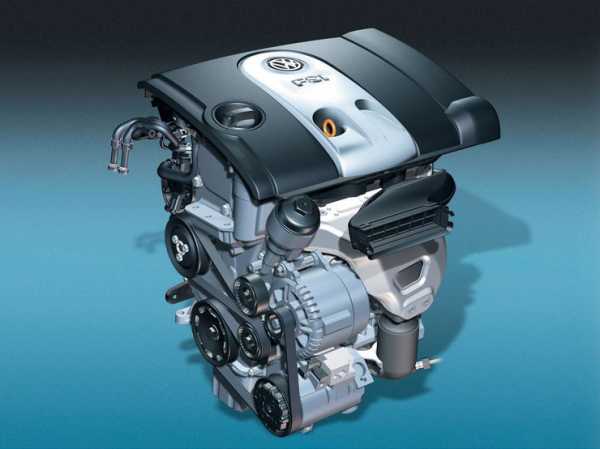

В 2001 году на рынок вышла версия с непосредственным впрыском топлива FSI, которая потребляет на 15-20% меньше топлива, чем MPI. Двигатель отличается современной конструкцией, цепным приводом распределительных валов (кроме версий с обозначением BAD) и лучшей динамикой. Первые экземпляры имели мощность 110 л.с., более поздние – 115 л.с.
К сожалению, быстро выяснилось, что конструкция нового двигателя несовершенная. И хотя блок двигателя был по-прежнему прочным, «голова» и оборудование доставляли много хлопот. В первых версиях отказывала система газораспределения: быстро растягивалась цепь, выходили из строя гидронатяжитель цепи и регулятор фаз газораспределения.
Вскоре появилась проблема появления нагара на впускных клапанах, а так же стали возникать сбои в работе электроники, управляющей работой двигателя. Многие владельцы так и ездят с постоянно светящимся индикатором «Check Engine». Они рассуждают так: «Борьба с ним не всегда дает результат, да и то чаще временный. А понесенные расходы бывают большими или даже слишком большими».
Многие неприятности начинаются из-за заправки некачественным 95-ым или 92-ым бензином, в то время как двигатель рассчитан на 98-ой. В итоге загорается «Чек», начинают шуметь клапана, отказывают лямбда-зонд и датчик оксидов азотов.
FSI существенно дороже в ремонте. Если расходы на ремонт MPI исчисляются сотнями долларов, то FSI может потребовать около 1000 долларов. Не без причины версию FSI постоянно модернизировали, а в 2008 году и вовсе отказались от дальнейшего производства. Усовершенствованный MPI остается в продаже по сей день и считается одним из лучших бензиновых агрегатов концерна VW.
Типичные неисправности 1.6 MPI
Дроссельная заслонка.
Наиболее распространенная и наиболее характерная проблема 8-клапанной версии двигателя связана с неправильной работой дроссельной заслонки. Это результат ее загрязнения. Механики рекомендуют регулярно чистить заслонку (каждые 40 000 км, стоимость 50-70 долларов) и повторно программировать. Замена намного дороже. За оригинальную придется отдать 170-200 долларов, а за аналог приличного качества – 110 долларов.

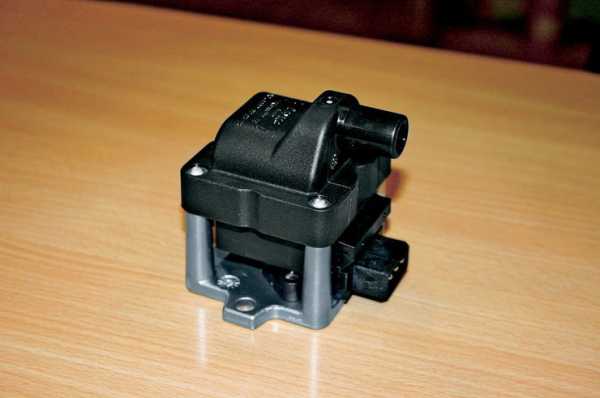

Катушка зажигания.
Недуг проявляется неровной работой двигателя и частичной потерей мощности. К счастью катушка только одна и ее замена простая и недорогая.
Лямбда-зонд.
Ремонт недорог.
Типичные неисправности 1.6 FSI
Нагар на клапанах и впускных каналах.
Проблема проявляется падением мощности двигателя и неустойчивой работой на холостом ходу. Удаление масляного нагара проблематично. Для того чтобы это сделать хорошо, необходимо снять головку блока и избавиться от нагара механическим способом.
Так выглядит один из клапанов двигателя 1.6 FSI / 115 л.с. после 100 000 км пробега.
Датчик оксидов азота.
Очень дорогая замена – до 500 долларов.
ГРМ.
Растягивается цепь ГРМ и выходит из строя натяжитель цепи (в основном в версиях начала производства). В запущенном случае может произойти перескок цепи с последующим повреждением клапанов и головки. Замена цепи, башмаков и роликов потребует за пределами дилерских сервисов около 300 долларов.
Иногда выходит из строя блок управления двигателем 1.6 FSI.
Применение
1.6 MPI.
Audi A3 I (101 и 102 л.с., 1996-2003 гг.)
Audi A3 II (102 л.с., 2003-2010 гг.)
Audi A4 I (101 и 102 л.с., 1994-2001 гг.)
Audi A4 II (102 л.с., 2000-2008 гг.)
Seat Ibiza II/Cordoba I (75 и 101 л.с., 1996-2002 гг.)
Seat Leon I (101 и 102 л.с., 1999-2006 гг.)
Seat Leon II (102 л.с., 2005-2012 гг.)
Seat Altea (102 л.с., 2004-2010 гг.)
Seat Toledo I (101 л.с., 1996-99 гг.)
Seat Toledo II (101 л.с., 1998-2000 гг.)
Seat Toledo III (102 л.с., 2004-2009 гг.)
Seat Exeo (102 л.с., 2009-2010 гг.)
Skoda Felicia (75 л.с., 1995-2001 гг.)
Skoda Octavia I (75, 101 и 102 л.с., 1996-2010 гг.)
Skoda Octavia II (102 л.с., 2004-2013 гг.)
Skoda Octavia III (110 л.с., с 2014 гг.)
Volkswagen: Polo, Golf, Bora, Jetta, Touran, New Beetle, Passat.
Двигатель 1.6 MPI мощностью 75, 101 и 102 л.с. нашел применение почти во всех моделях VW (класса B, C и D).
1.6 FSI.
Audi A2 – 110 л.с. (BAD), 2002-2005 гг.
Audi A3 II – 115 л.с. (BAG, BLF и BLP), 2003-2007 гг.
Seat – 1.6 FSI не достался ни одной модели.
Skoda Octavia II – 115 л.с. (BLF), 2004-2008 гг.
Volkswagen Golf — IV 110 л.с. (BAD), 2001-2003 гг.
Volkswagen Bora — 110 л.с. (BAD), 2001-2005 гг.
Volkswagen Golf V – 115 л.с., 2003-2007 гг.
Volkswagen Jetta V – 115 л.с., 2005-2007 гг.
Volkswagen Touran I – 115 л.с., 2003-2006 гг.
Volkswagen Passat B6 – 115 л.с., 2005-2007 гг.
vvm-auto.ru
1,4 или 1,6 — что выбрать?
Так уж повелось, что человек жаждет лучшего из лучших, а ограничивают его в выборе самого-самого в подавляющем большинстве случаев лишь средства. И, так как большинство автолюбителей в нашей стране зарабатывает столько, что может позволить себе авто класса B или C (по крайней мере по статистике больше всего авто именно этого класса), то наиболее популярный вопрос встаёт о выборе объёма двигателя, который чаще всего составляет 1,4, 1,6 литров, реже — 1,8 и 2 литра. Так что же лучше выбрать: 1,4 или 1,6 литров рабочего объёма двигателя? Стоит ли разоряться на больший объём, и принесёт ли это достаточно пользы в тех или иных условиях езды, той или иной возрастной группе, наконец, тому или иному темпераменту?
Прежде всего стоит отметить тот факт, что на сегодняшний двигатель любого автомобиля состоит из огромного множества узлов и деталей, и практически каждая из них так или иначе влияет на мощность автомобиля. Так что зачастую разница между 1,4 и 1,6 литрами рабочего объёма двигателя становится не решающим фактором разницы мощности. Но разница всё же есть, и именно объём двигателя играет решающую роль в приросте мощности и резвости автомобиля (разве что наличие турбонаддува может полноценно конкурировать с этим фактором)!
Общее правило заключается в том, что двигателю 1,4 требуется немного больше времени на разгон и достижение требуемой скорости. Особенно это актуально для пользователей автомобиля с АКПП, гидротрансформатор которой «съедает» часть мощности. Наиболее распространённое мнение заключается в том, что если Вы планируете приобрести автомобиль на автомате, то лучше перестраховаться и взять двигатель помощнее, в случае же механики комфортная езда достигается и при объёме 1,4, хотя многое также зависит и от веса автомобиля, и от настройки двигателя (в общем случае, чем на более низких оборотах достигается максимальная мощность и максимальный крутящий момент, тем более комфортной будет езда и более безопасным будет обгон.
Также следует принять во внимание целевую географию использования автомобиля: если Вы живете в городе на равнинной местности и подавляющее большинство поездок не выходит на трассы, а климат этой местности не заставляет включать кондиционер (он также отнимает хороший «кусок» мощности у двигателя) более 2-3 месяцев в году, то 1,4, вероятно, будет достаточно для комфортной езды. Если же большинство поездок осуществляется по трассе с постоянными опережениями и обгонами других автомобилей, где требуется быстро набирать скорость, то 1,6 будет оптимальнее всего.
Ну и, говоря о разнице в рабочем объёме, не стоит забывать и о расходах личных финансов. Так, разница всего на 0,2 литра нередко заметно повышает расход топлива автомобиля (особенно, на авто с АКПП). Кроме того, у большинства моделей автомобилей мощность двигателей с рабочим объёмом 1,4 литра не превышает 100 лошадиных сил, а, значит, транспортный налог будет считаться по меньшему тарифу. Впрочем, современные двигатели даже при таком объёме позволяют разгонять двигатель до внушительной мощности — так, к примеру, на автомобилях Kia Rio и Hyundai Solaris комплектация с двигателем 1,4 имеет мощность в 107 л.с.
howcarworks.ru
Всё о двигателях 1.6 MPI (BTS, CFNA, CFNB, CLSA), семейство EA111
Двигатели 1.6 MPI, семейства EA111 (описание, модификации, характеристики, проблемы, ресурс)Бензиновый двигатель 1.6 MPI семейства E111 с заводским обозначением CFNA имеет рабочий объем 1.6 литра и развивает мощность 105 л.с., его дефорсированная до 85 «лошадок» версия получила обозначение CFNB. Оба мотора производились на заводе компании в немецком городе Хемнице. Поэтому двигатель CFNA можно встретить под капотом целого ряда автомобилей концерна VAG: VW Polo Sedan, Jetta, Skoda Fabia, Roomster и Rapid. Однако для VW Polo Sedan вплоть до осени 2015 года этот мотор был безальтернативным.
Двигатель семейства EA111 под индексом CFN разошелся тиражом в сотни тысяч экземпляров только на просторах СНГ. Он представляет из себя обычную рядную четверку в алюминиевом блоке цилиндров с тонкими (1,5 мм) чугунными гильзами, с длинноходным коленвалом 86.9 мм и с диаметром цилиндров 76.5 мм.
Сверху располагается 16-клапанная головка блока цилиндров с двумя распредвалами и гидрокомпенсаторами. В общем и целом, двигатель CFNA полностью аналогичен мотору BTS, но отличается от него отсутствием системы изменения фаз газораспределения на впускном валу, а также другим ЭБУ Magneti Marelli 7GV (Вместо Bosch Motronic ME 7.5.20). В приводе ГРМ используется необслуживаемая цепь, ее ресурс рассчитан на весь срок эксплуатации (так считает Фольксваген, но мы с Вами понимаем, что ресурс у цепи есть и после 150 т.км уже стоит задуматься о её замене).
Конструктивно мотор восходит к своим предкам конца 90-х годов прошлого столетия. Судите сами: обычная рядная «четверка» с блоком цилиндров из алюминиевого сплава, в котором размещены тонкостенные чугунные гильзы цилиндров. Сверху располагается 16-клапанная головка блока цилиндров (ГБЦ) с двумя распредвалами (DOHC) и гидрокомпенсаторами (один распредвал приводит в движение впускные клапаны, другой — выпускные, всего по четыре клапана на цилиндр). Системы изменения фаз газораспределения на распредвалах нет. В приводе газораспределительного механизма (ГРМ) используется необслуживаемая цепь, с помощью которой коленчатый вал и приводит в действие распредвалы. Ресурс цепи рассчитан на весь срок эксплуатации двигателя.
Характеристики двигателей 1.6 MPI EA111 (105/85 л.с.)
Производство: Chemnitz engine plant
Марка двигателя: EA111 (BTS, CFNA, CFNB, CLSA)
Годы выпуска: 2006-2015
Материал блока цилиндров: алюминий
Тип: рядный 4-ех цилиндровый (R4), 16 клапанов (4 клапана на цилиндр)
Ход поршня: 86,9 мм
Диаметр цилиндра: 76,5 мм
Степень сжатия: 10,5
Объем двигателя: 1598 куб.см
Мощность двигателя и крутящий момент:
- BTS, CFNA, CLSA — 105 л.с. (77 кВт) при 5 600 об.мин, 153 Нм при 3800 об/мин.
- CFNB — 85 л.с. (63 кВт) при 5 200 об.мин, 145 Нм при 3750 об/мин.
Экологические нормы: Евро 5
Расход топлива (паспортный):
- город — 8,7 л/100 км
- трасса — 5,1 л/100 км
- смеш. — 6,4 л/100 км
Масло в двигатель:
- VAG LongLife III 5W-30 (G 052 195 M2) (Допуски и спецификации: VW 504 00 / 507 00)
- VAG LongLife III 0W-30 (G 052 545 M2) (Допуски и спецификации: VW 504 00 / 507 00)
- VAG Special Plus 5W-40 (G 052 167 M2) (Допуски и спецификации: VW 502 00 / 505 00 / 505 01)
Замена масла проводится: по заводскому регламенту раз 15 000 км (но категорически необходимо делать раз в 7 000 — 10 000 км промежуточную замену)
Двигатель устанавливался на:
- VW Polo Sedan (6R) (09.2010 — 07.2015),
- VW Jetta (NF) (12.2010 — 01.2016),
- Skoda Fabia (5J) (05.2008 — 01.2015),
- Skoda Rapid (NH) (03.2014 — 05.2015),
- Skoda Roomster (5J) (2006 — 01.2015).
Основные проблемы и недостатки двигателя 1.6 MPI EA111 (105/85 л.с.):
1) Стук двигателя при холодном запуске
Все владельцы Поло Седан близко знакомы с проблемой тарахтения своего мотора на холодную. Причина в конструкции, а именно в поршнях особой формы и в зажатости выпускного коллектора. Стук поршня двигателя о стенку цилиндра происходит при перекладке поршней в верхней мертвой точке. Это становится возможно в результате износа поршней и стенок цилиндров. Графитовое покрытие юбок быстро изнашивается до металла поршня.
Если у вас автомобиль на гарантии, то решается вопрос новой прошивкой и заменой поршней на модифицированные, с маркировкой ЕТ, они слегка улучшат ситуацию, но через время мотор снова застучит и вы еще раз поедете в сервис. Если гарантия закончилась, то меняйте поршни на ЕТ, выпускной коллектор на безкатовый 4-2-1 (или 4-1) и настраивайте ЭБУ под новый выпуск. Помимо увеличения ресурса, получите еще и прибавку мощности.

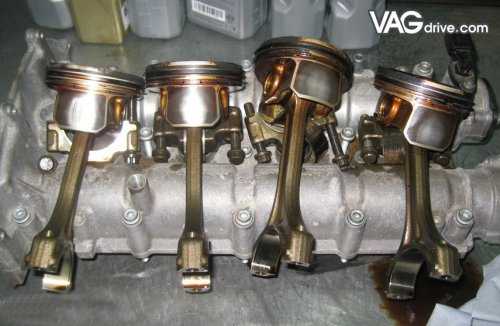

Штатные поршни с маркировкой 76.460 EM заменяются на модернизированные 76.480 ET. Визуально, модифицированные поршни мало отличаются от базовых, но известно, что они имеют измененную геометрию и меньший вес.
Также этот мотор не стоит долго прогревать на холостых, прогреется при спокойном передвижении. Это значительно улучшит ситуацию, чем просто замена поршней на ЕТ, но рано или поздно мотор застучит. Такая у него конструкция…
Если автомобиль на гарантии, то добиться бесплатной замены деталей двигателя CFNA довольно легко. В противном случае придется потрудиться, чтобы получить компенсацию производителем на ремонт. Срок действия гарантии составляет 5 лет, поэтому моторы последнего выпуска будут оставаться на гарантии до ноября 2020 г.
В особо сложных случаях, имеет смысл заменить двигатель CFNA целиком, на новый или БУ. Найти новый вряд ли получится, ведь мотор снят с производства, а вот БУ или восстановленный мотор поискать можно.

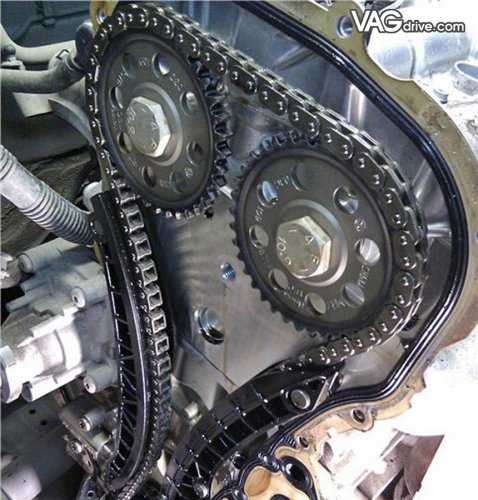

2) Не очень долговечная цепь ГРМ
Двигатель оснащен цепным приводом ГРМ. Стальная цепь призвана исключить обрыв и обеспечить более высокую надежность по сравнению с ременным приводом. Кроме того цепь должна гарантировать срок службы не менее 150 ткм, но на деле цепь ГРМ этого двигателя быстро растягивается и требует замены уже к 100 ткм пробега.
Натяжитель цепи не имеет блокиратора обратного хода и работает только за счет давления масла, которое нагнетается масляным насосом и возникает лишь после пуска двигателя. Таким образом, натяжение цепи происходит только при запущенном двигателе, а пока двигатель заглушен, растянутая цепь может перемещаться вместе с натяжителем.
В связи с этим не рекомендуется ставить машину на стоянку с включенной передачей, но без фиксации стояночным тормозом. При пуске двигателя возможен перескок растянутой цепи на шестернях распредвалов. В таком случае возможна встреча клапанов с поршнем, что приводит к дорогостоящему ремонту двигателя.
3) Стук двигателя при езде по неровностям
Причина в конструкции левой подушки двигателя, ее заменят по гарантии на модифицированную.

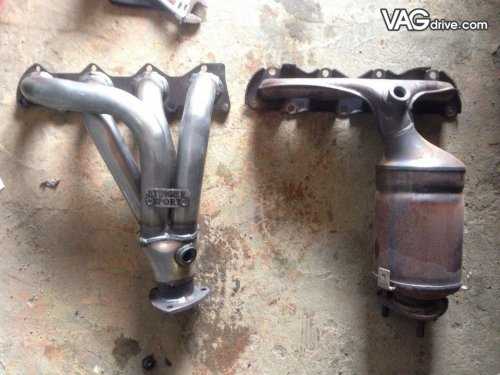

4) Трещины в выпускном коллекторе
Со временем, в ходе эксплуатации, штатный выпускной коллектор CFNA дает трещину и машина начинает басовито рычать.
Замену выпускного коллектора желательно выполнить бесплатно, перед окончанием гарантии, иначе его придется либо заменить (за 47 тыс.р), либо заварить (как на фото), что обойдется дешевле, но как правило на заверенном коллекторе трещины появляются вновь. Можно также сразу пойти по правильному пути и установить нормальный паук 4-1 или 4-2-1, с соответствующей прошивкой мозгов.
Ресурс двигателя:
В остальном мотор нормальный, меняйте масло каждые 7000-10000 км, лейте только то, что рекомендует завод изготовитель и двигатель будет ездить нормально. Реальный ресурс CFNA, при бережной эксплуатации и своевременном обслуживании, может составить от 200 тыс. км и больше. Традиционно атмосферные моторы объемом 1.6 л производства Volkswagen должны ходить не менее 300-400 тысяч км.
Стук юбок поршней о стенки цилиндров хоть выглядит серьёзной проблемой, но по факту ещё не было случаев, когда моторы 1.6 MPI (BTS, CFNA, CFNB, CLSA) заклинивало полностью.
Возможности чип-тюнинга:
Данный двигатель не имеет широких возможностей в чип-тюнинге, так как является атмосферным агрегатом, рассчитанным на гражданскую эксплуатацию. Крупные тюнинг-ателье, такие как REVO и APR не предлагают готовых решений по чипу моторов 1.6 MPI (BTS, CFNA, CFNB, CLSA), но тем не менее некоторые небольшие фирмы готовы предложить увеличение мощности этого двигателя до 10 л.с. за счёт чип-тюнинга. Увеличить эффект от чипа поможет ешё и установка выпускного коллектора 4-2-1, который также помогает и в решении других проблем двигателя.
vagdrive.com
Двигатель VW 1.6 | Масло, ремонт, характеристики
Характеристики двигателя ЕА827
| Производство | Audi Hungaria Motor Kft. Salzgitter Plant Puebla Plant |
| Марка двигателя | EA827 |
| Годы выпуска | 1985-н.в. |
| Материал блока цилиндров | алюминий |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня, мм | 77.4 |
| Диаметр цилиндра, мм | 81 |
| Степень сжатия | 9-12.1 |
| Объем двигателя, куб.см | 1595 |
| Мощность двигателя, л.с./об.мин | 71-109/5200-6300 |
| Крутящий момент, Нм/об.мин | 125-150/2800-4200 |
| Топливо | 95 |
| Экологические нормы | <Евро 5 |
| Вес двигателя, кг | — |
| Расход топлива, л/100 км — город — трасса — смешан. | 9.7 5.6 7.1 |
| Расход масла, гр./1000 км | до 1000 |
| Масло в двигатель | 5W-30 0W-40 5W-40 |
| Сколько масла в двигателе | 4.5 |
| Замена масла проводится, км | 15000 (лучше 7500) |
| Рабочая температура двигателя, град. | — |
| Ресурс двигателя, тыс. км — по данным завода — на практике | — 300+ |
| Тюнинг — потенциал — без потери ресурса | 110+ н.д. |
| Двигатель устанавливался | Audi 80 Audi 100 Audi A3 Audi A4 Seat Altea Seat Cordoba Seat Exeo Seat Ibiza Seat Leon Seat Toledo Skoda Felicia Skoda Octavia Volkswagen Bora / Jetta / Vento Volkswagen Caddy Volkswagen Golf Volkswagen New Beetle Volkswagen Passat Volkswagen Polo Volkswagen Touran |
Неисправности и ремонт двигателя Фольксваген ЕА827 1.6
Силовой агрегат EA827 рабочим объемом 1.6 л., представляет собой уменьшенный вариант 1.8 литрового агрегата, в котором используется короткоходный коленвал с ходом 77.4 мм (был 86.4 мм), высота блока осталась прежней. Головка блока цилиндров 8 клапанная SOHC 8V, инжекторные версии оснащены системой изменения фаз газораспределения на впускном валу, имеются гидрокомпенсаторы, регулировка клапанов не требуется. В приводе ГРМ используется ремень с интервалом замены каждые ~60.000 км, при обрыве ремня двигатель VW 1.6 гнет клапана.
С конца 2000-х данный мотор вытесняется новым поколением турбодвигателей Фольксваген 1.2 TSI серии EA111 и EA211.
Модификации двигателя VW 1.6
1. PN — карбюраторная версия мотора, степень сжатия 9, мощность 71 л.с. Ставился на VW Golf II и Audi 80.
2. AEK, AFT, AKS — распределенный впрыск, степень сжатия 10.3, мощность 101 л.с. Ставился на VW Golf III, Vento, Passat B4, Seat Ibiza, Seat Cordoba, Seat Toledo.
3. ANA, ARM, ADP, AHL — степень сжатия 10.3, мощность 101 л.с. Производство с 1994 по 2001 год. Ставился на VW Passat B5 и Audi A4.
4. AEH, AKL, APF, AUR, AWH — поршневая под степень сжатия 10.3, мощность 101 л.с. В производстве с 1996 г. Ставился на Audi A3, Seat Cordoba, Seat Ibiza, Seat Leon, Seat Toledo, Skoda Octavia, Volkswagen Bora, VW Golf, VW Polo, VW New Beetle.
5. ALZ, AVU, AYD, BFQ, BFS, BGU, BSE, BSF, CCSA — степень сжатия 10.5, мощность 102 л.с. Производство: 2000 по 2006 год. Ставился на VW Bora, VW Caddy, VW Golf, VW Passat, VW New Beetle, VW Jetta, VW Touran, Audi A3, Audi A4, Seat Altea, Seat Exeo, Seat Leon, Seat Toledo, Skoda Octavia.
О двигателях BFQ, BSE, BSF и CCSA есть отдельный материал.
Слабые места VW 1.6 BSE / AKL / BFQ
1. Вибрация. Типичная проблема мотора, а точнее его особенность. Можно перепрошить, немножко поднять холостые и проблема уйдет.
2. Плавает холостой ход. Проверяйте форсунки, регулятор холостого хода (РХХ), дроссельную заслонку.
3. Высокий расход масла. Лечится заменой маслосъемных колпачков либо колец либо полным капремонтом мотора (что наиболее вероятно, учитывая пробег).
4. Шум двигателя, стук. Обычно данные стуки связаны с гидрокомпенсаторами и ничего страшного в этом нет.
Кроме того нередки случаи с образованием трещин во впускном коллекторе, с последующим троением, подобные вопросы решаются заменой коллектора. В общем типичный 1.6-ти литровый двигатель, ярко выраженный середняк, со средним ресурсом более 300.000 км, но в зависимости от эксплуатации может проехать и больше. Хорошо подходит для маленьких автомобилей, на более-менее крупных авто едет не очень весело.
Номер двигателя BSE BSF AKL и др.
Место расположения номер двигателя VW 1.6 находится в районе стыка КПП и мотора.
Тюнинг двигателя Volkswagen 1.6 BSE BFQ AKL и др.
Чип-тюнинг. Злой атмо
Самый распространенный вариант увеличения мощности это, конечно, чип-тюнинг, индивидуальная программа под каждый мотор. В действительности такие манипуляции существенного прироста мощности дать не могут, а дополнительные 5-10 л.с. ощутить весьма непросто.
Чтобы улучшить наш мотор и придать ему ярко выраженный спортивный характер понадобится спортивный распредвал. Для этих целей ищем валик с фазой 270-280 (Dbilas Dynamic например) с разрезной шестерней, забор холодного воздуха, ресивер для 8 клапанного мотора от Dbilas, выхлоп с пауком 4-2-1 на прямоточной трубе либо без катализатора. После установки барахла, ищем настройщика и откатываем конфигурацию онлайн (на Январе например). Подобные модификации дадут прирост 20-30 л.с., в зависимости от используемого распредвала. На еще более широком валике с большим подъемом и портированной ГБЦ, возможно отжать 30-40 сил, вместе с этим мотор станет мало похож на городской.
Тем кому этого мало, можно полезть дальше и собрать турбо кит, но нужно учитывать, что данные 1.6-литровые восьмиклапанники, обыкновенные городские моторы без претензии на спорт, и при серьезном тюнинге под замену пойдет практически все, плюс 8 клапанная голова будет препятствовать полноценному раскрытию мотора. Целесообразность подобных вещей находится под большим сомнением. При невыносимом желании получить много мощности, правильным решением будет замена 1.6 л. движка на 1.4 TSI или 2.0 TFSI.
РЕЙТИНГ ДВИГАТЕЛЯ: 4+
<<НАЗАД
wikimotors.ru
10 самых надежных двигателей
Fiat 1.2 / 1.4 8V «FIRE»
Производство: с 1993 – 1,2 л, с 2003 – 1,4 л.
Применение: Fiat Punto/Grande Punto/Punto Evo, Fiat 500, Fiat Panda, Fiat Idea, Fiat Palio, Ford Ka (2-го поколения), Fiat Linea, Lancia Musa, Lancia Y.
Фиатовским двигателям серии «FIRE» (Fully Integrated Robotised Engine – полностью собранный роботами двигатель) уже более 30 лет. Гамма силовых агрегатов охватывает широкий диапазон моторов рабочим объемом от 769 см3 до 1368 см3, а 8-клапанные версии позже были дополнены 16-клапанными. Внимания достойны два 8-клапанных агрегата без гидравлических толкателей.
В целом, все версии моторов с 8-клапанной головкой, независимо от рабочего объема, оказались весьма долговечными. Простая конструкция показывала высокую износостойкость даже в двигателях небольшого объема (например, 1.1). Устаревшие 8-клапанные версии после разрыва ремня ГРМ не потребуют капитального ремонта, который неизбежен для более современных модификаций, имеющих более высокую степень сжатия и соответствующих стандартам Евро-5.
Для двигателей FIRE всегда была свойственна «пластичность» характера. Невероятно, но два абсолютно одинаковых мотора после обкатки вели себя совершенно по-разному. Так у спокойных водителей он вел себя лениво, а у темпераментных – более бойко.
Регулярное обслуживание предполагает замену ремня ГРМ, свечей и разумный интервал замены масла (в Европе он составляет максимум 15 000 км). Эти двигатели абсолютно надежны — лишь изредка могут побеспокоить незначительными утечками масла.
Ford 1.3 8V Duratec «Rocam»
Производство: 2001-2008 гг.
Применение: Ford Ka (1-го поколения), Ford Fiesta VI.
Двигатель по своей конструкции и параметрам похож на более старший 1.3 OHV. Он имеет чугунный блок, цепь ГРМ и гидравлические толкатели. Силовой агрегат довольно ленивый, но зато абсолютно надежный. Он имеет хорошую тягу на низких оборотах и требует минимальных эксплуатационных затрат. Мотор собирался в Бразилии и Южной Африке (ЮАР). Аббревиатура Rocam означает – вал с роликовыми подшипниками.
Наряду с древним агрегатом OHC «Pinto» (использовался, например, в Ford Sierra) это один из самых надежных двигателей, который когда-либо находился под капотом Форда. Более крупные Rocam рабочим объемом 1,6 л встречаются гораздо реже. Они применялись в основном в «заряженных» Ford SportKa и Ford StreetKa.
Honda 2.2 i-DTEC
Производство: 2008-2015.
Применение: Honda Accord 8-го поколения, Honda CR-V 3-го поколения, Honda Civic – 9-го поколения.
На самом деле здесь можно было бы перечислить 98% бензиновых агрегатов Хонда, и никто бы не стал возражать. Но гораздо интересней тот факт, что японский дизельный двигатель оказался очень надежным. И это притом, что в его конструкции использованы все самые уязвимые элементы современных дизельных двигателей, с которыми не могут совладать лучшие из конкурентов.
Использование однорядной цепи ГРМ совершенно контрпродуктивно, не говоря уже о термически нестабильном алюминиевом блоке с тонкими сухими стальными вставками цилиндров (осложняющими отвод тепла) — скажет вам любой из знатоков дизеля BMW N47.
В 2.2 i-DTEC такой набор работает исправно длительное время. Проблем не доставляют даже пьезоэлектрические форсунки, турбокомпрессор (имеет подшипники с водяным охлаждением) и электрически управляемый клапан EGR. Обычно обрастающие углеродными отложениями вихревые заслонки во впускном коллекторе заменили перепускным клапаном на входе в раздвоенный впускной канал, а EGR «подключили» за ним.
Единственный известный недостаток – отказ датчика дифференциального давления фильтра DPF.
Mercedes M266 (1.5 / 1.7 / 2.0)
Производство: 2004-2012.
Применение: Mercedes A-Class (W/C 169), Mercedes B-Class (T 245).
Прочные и надежные дизельные двигатели от ОМ601 до ОМ606 известны еще по легендарному W124. Но они уже давно устарели. Однако и среди более новых агрегатов можно найти выносливый мотор. Это – М266. 4-цилиндровый бензиновый двигатель является эволюцией предыдущего М166, известного по первому A-Class и Vaneo.
Двигатель получили специфичную конструкцию, так как должен был размещаться под большим наклоном в тесном моторном отсеке. Инженеры сделали ставку на простоту: только одна цепь привода ГРМ и 8-клапанный газораспределительный механизм.
Механическая часть очень надежная. Очень редко встречаются неисправности форсунок (что несколько удивительно для бензинового двигателя с непрямым впрыском). Но в большинстве случаев дефект проявлялся еще в гарантийный период обслуживания.
Все три версии мотора очень выносливые. Наличие турбонаддува для модификаций А200 Turbo теоретически увеличивает вероятность появления неисправностей, но на деле ничего подобного не происходит. К недостаткам можно отнести слегка увеличенный расход топлива, но в этом заслуга недостаточно хорошей аэродинамики кузова.
Mitsubishi 1.3 / 1.5 / 1.6 MIVEC (серия 4А9)
Производство: с 2004 года.
Применение: Mitsubishi Colt, Mitsubishi Lancer, Mitsubishi ASX, Smart ForFour, Citroën C4 Aircross.
Практически все бензиновые двигатели Mitsubishi очень надежные, так что выбрать из них самый-самый непросто. Один из наиболее распространенных – 4-х цилиндровый агрегат серии 4А9. Он был создан в сотрудничестве Mitsubishi / Daimler-Chrysler и сегодня является одним из самых надежных двигателей на рынке.
4А9 изготовлен полностью из алюминия, имеет 16-клапанную систему газораспределения DOHC, систему изменения фаз газораспределения впускных клапанов с электронным управлением MIVEC (некоторые версии двигателя рабочим объемом 1,3 л ее лишены). Хотя двигателю уже больше 10 лет, ни о каких проблемах ничего не известно. Автомобили с такими моторами приезжают в сервис только для технического обслуживания – замены, масла, фильтров и свечей.
4A9 бывает только атмосферным. В моделях Colt CZT/Ralliart с турбонаддувом используется совершенно другой мотор Митсубиси серии «Orion». Citroen C4 Aircross унаследовал двигатель от своего технического близнеца Mitsubishi ASX 1.6 MIVEC, но подает его под нехитрым названием 1.6 i, а на некоторых рынках даже под совершенно удивительным 1.6 VTi.

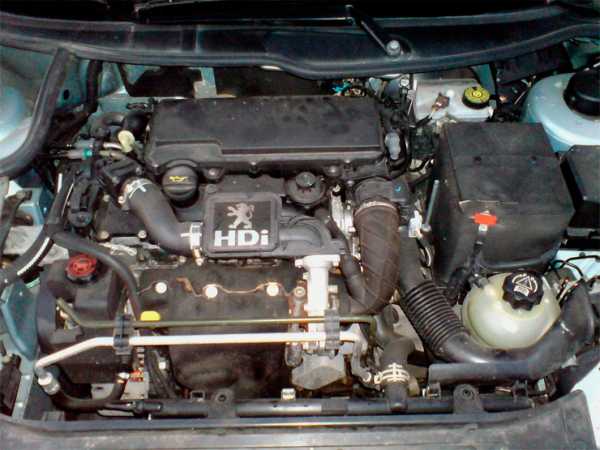

PSA 1.4 HDi 8V (DV4)
Производство: с 2001 года.
Применение: Citroen C1, C2 Citroen, Citroen C3, Citroen Nemo, Peugeot 107, Peugeot 1007, Peugeot 206, Peugeot 207, Peugeot Bipper, Toyota Aygo, Ford Fiesta, Ford Fusion, Mazda 2.
Маленький 1.4 HDi можно рассматривать в качестве преемника легендарного XUD7/XUD9. Даже, несмотря на то, что «по бумагам» 1.4 HDi был создан в сотрудничестве с Ford (как и более крупный 1.6 HDi). На самом деле – это полностью французская конструкция, которая вышла очень удачной.
Как и Honda, французы смогли создать прочный алюминиевый блок с сухими вставками. Ремень ГРМ способен пройти 240 000 км или 10 лет. Простой турбокомпрессор будет работать вечно. Система впрыска Common Rail производства Siemens хорошо зарекомендовала себя с самого начала. В Mazda, Ford и некоторых моделях PSA в последнее время упоминается система впрыска Bosch.
Посвященные знают, что имеется и 16-клапанная версия отдачей в 90 л.с. для более мощных вариантов — Citroen C3 1.4 HDi и Suzuki Liana 1.4 DDiS. Со своей вечно подтекающей 16-клапанной головкой, турбокомпрессором изменяемой геометрии и системой впрыска Delphi этот двигатель в вопросах надежности никогда не сравнится с простой 8-клапанной версией.
Subaru 3.0 / 3.6 R6 (EZ30 / EZ36)
Производство: с 2000 года.
Применение: Subaru Legacy, Subaru Outback, Subaru Tribeca.
Из всех прославленных оппозитников Субару наиболее надежными считаются атмосферные шестицилиндровые серии EZ, известные по Outback, Legacy 3.0R и кроссоверу Tribeca. Первые версии 3-литровок для Outback H6 (219 л.с. до 2002 года) еще имели механический привод управления дроссельной заслонкой и алюминиевый впускной коллектор. Более поздние модификации (245 л.с.), несмотря на более сложные технологии (среди прочих система регулирования высоты подъема и фаз впускных клапанов, а у 3.6 еще и выпускных), не стали более «ранимыми».
Двигатель имеет, так называемые мокры гильзы цилиндров и прочную цепь ГРМ. Единственный реальный недостаток – это сравнительно высокий уровень потребления топлива (особенно в Legacy 3.0 Spec B, оснащенным спортивной МКПП с короткоходным механизмом выбора передач) и незначительные трудности при техническом обслуживании (например, для замены свечей зажигания из-за плохой доступности к «горизонтально» расположенным цилиндрам).

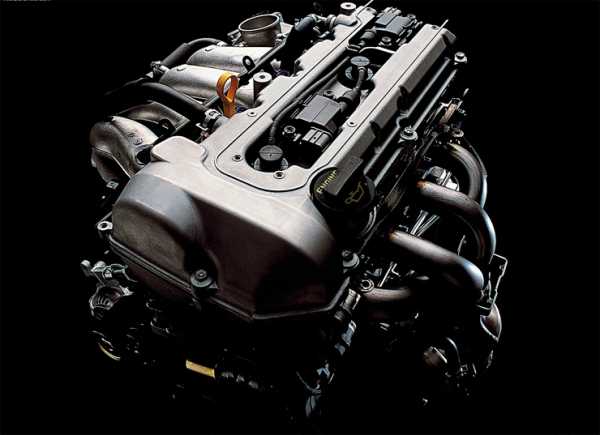

Suzuki 1.3 / 1.5 / 1.6 DOHC «M»
Производство: с 2000 года.
Применение: Suzuki Jimny, Suzuki Swift, Suzuki Ignis, Suzuki SX4, Suzuki Liana, Suzuki Grand Vitara (1.6), Fiat Sedici (1.6), Subaru Justy III.
Двигатели серии «М» включают в себя моторы небольшой емкости 1.3, 1.5, 1.6 и 1.8. Последний предназначен исключительно для Австралийского рынка. На Европейском континенте силовой агрегат встречается практически во всех мелких и средних моделях Сузуки, появившихся на рубеже нашего тысячелетия, и в Fiat Sedici 1.6, который является копией Suzuki SX4. Механическая часть двигателя очень надежная и прочная. Не вызывает нареканий даже система изменения фаз газораспределения VVT, использующаяся большинством модификаций двигателя. Ее нет только в 1,3-литровой версии, предназначенной для Ignis и Jimny до 2005 года, и старых модификациях 1.5 для SX4.
Цепной привод ГРМ надежный. Среди незначительных недостатков можно отметить небольшие утечки масла через сальник коленчатого вала. Более серьезные неисправности практически не встречается.
Toyota 1.5 1NZ-FXE Гибрид
Производство: с 1997 года.
Применение: Toyota Prius I, Toyota Prius II, Toyota Yaris III Hybrid.
Как и в случае с Honda, в данный обзор могли бы попасть почти все двигатели Toyota, но остановимся на гибриде, который до сих пор большинство автомобилистов воспринимают со скептицизмом. И это несмотря на то, что данный силовой агрегат обладает беспрецедентной надежностью. Простой бензиновый мотор с высокой степенью сжатия, работающий по циклу Аткинсона, синхронный электродвигатель с постоянным магнитом и больше ничего.
Коробки передач в классическом понимании здесь нет, а потому проблемы с данным устройством отпадают. Вместо этого используется планетарный редуктор с двумя входами и одним выходом. Передаточное отношение меняется в зависимости от разницы скоростей вращения обоих двигателей.
Больше всего пугает дорогой аккумулятор. Но до сих пор никто из владельцев его не менял. Европейские конкуренты не могут ничего противопоставить феноменальной японской надежности.
Volkswagen 1.9 SDI / TDI
Производство: 1991-2006 год (на некоторых рынках до 2010 года).
Применение: Audi 80 B4, Audi A4 (1 поколение), Audi A3 (1 поколение), Audi 100/A6 (C4), Audi A6 (C5), Seat Alhambra, Seat Ibiza, Seat Cordoba, Seat Inca, Seat León, Seat Toledo, VW Caddy, VW Polo, VW Golf, VW Vento, VW Bora, VW Passat, VW Sharan, VW Transporter, Ford Galaxy (1 поколение), Škoda Fabia и Škoda Octavia (1 поколение).
Безоговорочно, это один из самых известных, но возможно и самый спорный двигатель в нашем списке. Двигатели SDI/TDI основаны на старых 1.9 D/TD. Они получили непосредственный впрыск, были снижены тепловые нагрузки на головку блока и установлен роторный насос Bosch, правда, чувствительный к качеству топлива.
Надежность и долговечность, особенно простых атмосферных версий 1.9 SDI, заслуживает уважения. Двигатель способен пройти не один миллион километров без крупных инвестиций. Часто упоминаемые проблемы с датчиком массового расхода воздуха в расчет не берем.
Как это ни парадоксально, но наиболее надежным вариантом с турбонаддувом является только 90-сильный TDI с максимальным крутящим моментом 202 Нм (кодовое обозначение 1Z или AHU). Этот турбодизель появился в начале девяностых и применялся в Audi, Golf III, Passat B4, Seat до 1996-1997 года.
Среди Шкода Октавия лучшим TDI считается CMA. Его небольшой турбокомпрессор постоянной геометрии демонстрирует гораздо более высокую живучесть, чем нагнетатель 90-сильного ALH с изменяемой геометрией. Последний был склонен к зависанию лопастей, как и в 110-сильной версии.
Единственное слабое место SDI/TDI, особенно в первые годы производства – демпферный шкив коленвала.
vvm-auto.ru
Двигатель Рено Дастер 1.6 устройство, ГРМ, характеристики, особенности
Двигатель Рено Дастер 1.6 литра является базовым мотором доступного кроссовера. Стоит учесть, что летом 2015 года в продаже появился обновленный Renault Duster. Под капотом рестайлинговой версии вместо древнего 102 сильного бензинового мотора стоял уже 114 сильный современный агрегат. В нашей статье расскажем об обоих силовых агрегатах, тем более что конструктивно они из разных эпох автопрома.
Устройство двигателя Рено Дастер 1.6 К4М
Изначально на всех российских Рено Дастер ставили движок из серии Renault К4М. Это 4 цилиндровый 16 клапанный агрегат с распределенным впрыском топлива и ремнем в приводе ГРМ. В основе чугунный блок. Цилиндры расточены непосредственно в блоке. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика.
Головка блока цилиндров двигателя Рено Дастер 1.6 К4М
Головка блока движка Renault Duster 1.6 литра алюминиевая с двумя распредвалами и гидрокомпенсаторами. То есть тепловой зазор клапанов регулировать в ручную не нужно. И все благодаря гидроопорам рычагов клапанов, которые установлены в гнездах головки блока цилиндров. Внутри корпуса гидроопоры установлен гидрокомпенсатор с обратным шариковым клапаном. Масло внутрь гидроопоры поступает из магистрали в головке блока цилиндров через отверстие в корпусе гидроопоры. Гидроопора автоматически обеспечивает беззазорный контакт кулачка распределительного вала с роликом рычага клапана, компенсируя износ кулачка, рычага, торца стержня клапана, фасок седла и тарелки клапана.
Привод ГРМ двигателя Рено Дастер 1.6 К4М
Привод распределительных валов Renault Duster 1.6 осуществляется зубчатым ремнем от шкива коленчатого вала. На валу рядом с первой (отсчет от зубчатого шкива распределительного вала) опорной шейкой выполнен упорный фланец, который при сборке входит в проточки головки блока и крышки, препятствуя тем самым осевому перемещению вала. Шкив распределительного вала не фиксируется на валу с помощью шпонки или штифта, а – только за счет сил трения, возникающих на торцевых поверхностях шкива и вала при затяжке гайки крепления шкива. Разрыв ремня или перескакивание на несколько зубьев обычно приводит к плохим последствиям, ведь этот движок однозначно гнет клапана. Замена ремня ГРМ осуществляется через каждые 60 тыс. км пробега или через 4 года, что наступит раньше, независимо от его состояния.
Технические характеристики двигателя Рено Дастер 1.6 К4М
- Рабочий объем — 1598 см3
- Количество цилиндров — 4
- Количество клапанов — 16
- Диаметр цилиндра — 79,5 мм
- Ход поршня — 80,5 мм
- Мощность л.с. — 102 при 5750 оборотах в минуту
- Мощность кВт — 75 при 5750 оборотах в минуту
- Крутящий момент — 145 Нм при 3750 оборотах в минуту
- Система питания двигателя — распределенный впрыск с электронным управлением
- Степень сжатия — 9,8
- Привод ГРМ — ремень
- Максимальная скорость 4х2 — 163 км/ч (4х4 158 км/ч)
- Разгон до первой сотни 4х2 — 11.8 секунд (4х4 13.5 сек.)
- Расход топлива по городу 4х2 — 9,8 литра (4х4 11 л.)
- Расход топлива в смешанном цикле 4х2 — 7,6 литра (4х4 8.2 л.)
- Расход топлива по трассе 4х2 — 6,5 литра (4х4 7 л.)
Устройство двигателя Рено Дастер 1.6 h5M
Новый двигатель Renault Duster 1.6 мощностью 114 л.с. является совместной разработкой концерна Рено-Ниссан и устанавливается на все массовые модели обоих производителей. Правда почти для каждой модели своя модификация, из-за чего мощность агрегата плавает. К сожалению гидрокомпенсаторов двигатель не имеет.
Новый мотор имеет алюминиевый блок цилиндров и цепь ГРМ, 16 клапанный механизм газораспределения, по две форсунки на цилиндр и систему изменения фаз газораспределения на впускном валу. Собирают двигатель на «Автовазе» с большой долей локализации.
Привод ГРМ двигателя Рено Дастер 1.6 h5M
Цепной привод ГРМ нового движка Рено Дастер 1.6 пожалуй главное достоинство нового агрегата. Цепь очень долговечна и практически не требует обслуживания. Правда в случае необходимости её замены, это процедура существенно дороже, чем заменить ремень. Кроме того, мало кто знает, но цепей в новом движке Дастера две. Одна вращает звездочки распредвалов, а вторая небольшая цепь вращает звездочку масляного насоса мотора. На нашем фото, чуть выше, это можно хорошо рассмотреть.
Технические характеристики двигателя Рено Дастер 114 л.с.
- Рабочий объем – 1598 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 78 мм
- Ход поршня – 83.6 мм
- Мощность л.с. – 114 при 5500 оборотах в минуту
- Мощность кВт – 84 при 5500 оборотах в минуту
- Крутящий момент – 156 Нм при 4000 оборотах в минуту
- Степень сжатия – 10,7
- Привод ГРМ – Цепь
- Максимальная скорость 4х2 – 167 км/ч (4х4 – 166 км/ч)
- Разгон до первой сотни 4х2 – 11.8 сек. (4х4 – 12.5 с.)
- Расход топлива по городу 4х2 – 9,1 л. (4х4 – 9.3 л.)
- Расход топлива в смешанном цикле 4х2 – 7,4 л. (4х4 – 7.6 л.)
- Расход топлива по трассе 4х2 – 6,3 л. (4х4 – 6.8 л.)
Каждый из двигателей Duster 1.6 имеет свои плюсы и минусы. Что касается динамики и расхода топлива, то более мощный 114 сильный бензиновый силовой агрегат конечно предпочтительнее.
gifka.net
