Замена повторителя поворота – Skoda Octavia Scout пенсия еще НЕ скоро!))) › Бортжурнал › Замена повторителя поворота на зеркале, не все так просто…

Volkswagen Golf 1.6 FSI BLF › Бортжурнал › Замена повторителя поворота в боковом зеркале

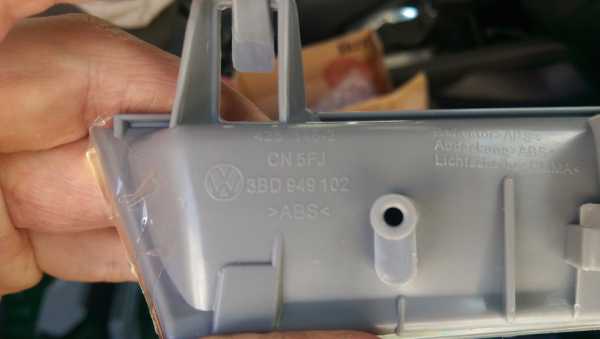

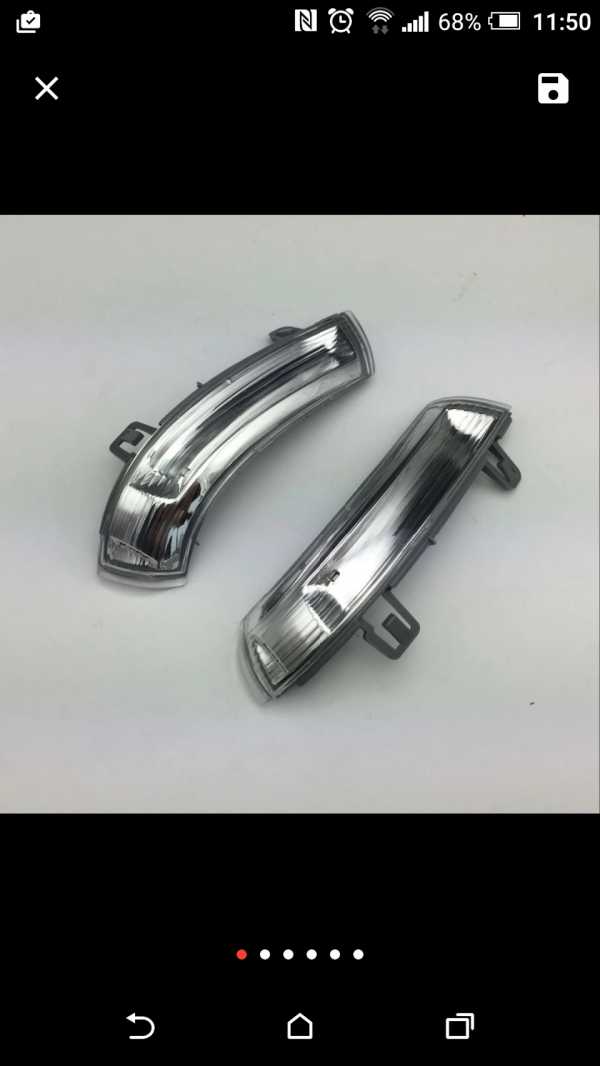

Перегорела лампочка повторителя на правом зеркале. Заказал такой же на alliexpess за 10$

Полный размер


Недавно получил и решил самостоятельно заменить. Для этого нам понадобятся только пластиковые клинья и отвертка Torx T10

Полный размер


1) В отличии от других туториалов, я начинаю разборку с зеркала. Существует маленькая хитрость, как безопасно вынуть зеркало. Для того, что бы не боятся что зеркало треснет, упадет и разобьется, крепим к зеркалу держатель для телефона.

Полный размер

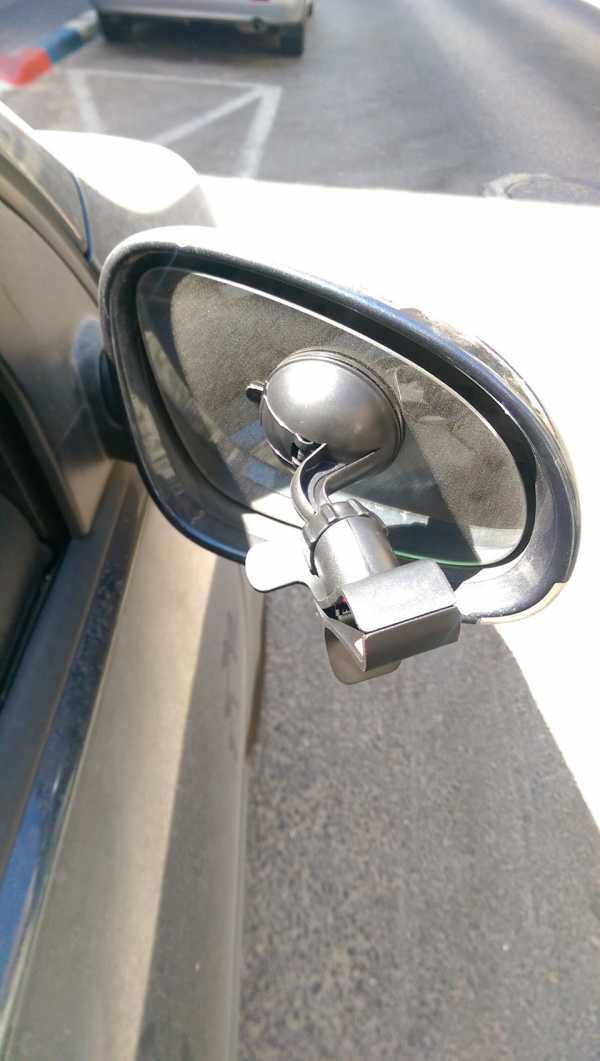

Теперь можно тянуть за присоску, как за рукоять


Далее, опускаем зеркало в самое нижнее положение (так удобнее снимать зеркало) и в образовавшийся зазор просовываем либо пальцы, либо пластиковые лопаточки. Одновременно с этим, тянем за держатель телефона. Зеркало должно поддаться. Аккуратно снимаем зеркало с защелок. На обратной стороне зеркала запоминаем положение разьемов и снимаем их

Полный размер

2) Снимаем верхнюю часть корпуса зеркала. Для этого вставляем пластиковый клин в щель между верхней и нижней частями бокового зеркала и аккуратно поддевая пластик, ищем защелки

Полный размер


Мне понадобилось несколько лопаточек и, было бы не плохо, третью руку — уж очень я боялся поломать пластик. Эта деталь снимается в направлении от машины и вверх

Полный размер

Полный размер

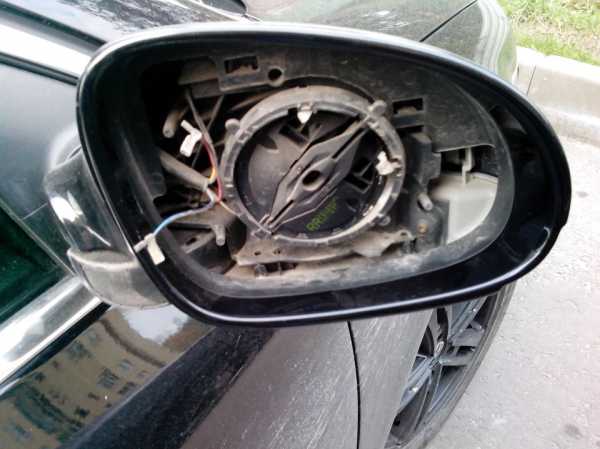

Так выглядит боковое зеркало без, собственно, зеркала и верхней части пластика

3) Снимаем черную рамку ( отметил ее на фото) с защелок

Полный размер


Несколько защелок спереди, и несколько сзади

Полный размер

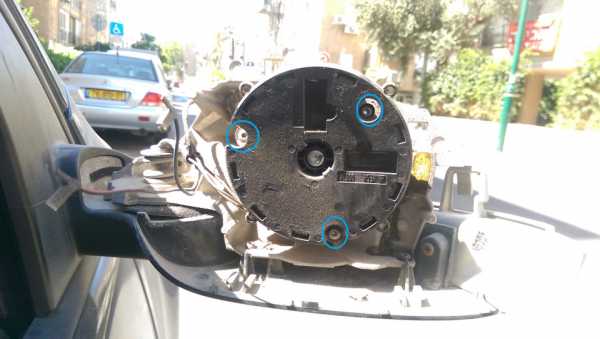

4) Снимаем блок поворота, который держится на 3-х торксах

Полный размер


Он также держится на несколько разьемов сзади, но не следует их снимать — просто аккуратно отодвиньте блок в сторону, что бы не мешал

Полный размер

5) Откручиваем еще несколько торксов, того же размера и отделяем повторитель вместе с нижней частью корпуса

Полный размер

Отмечено несколько саморезов, которые нужно открутить

Полный размер

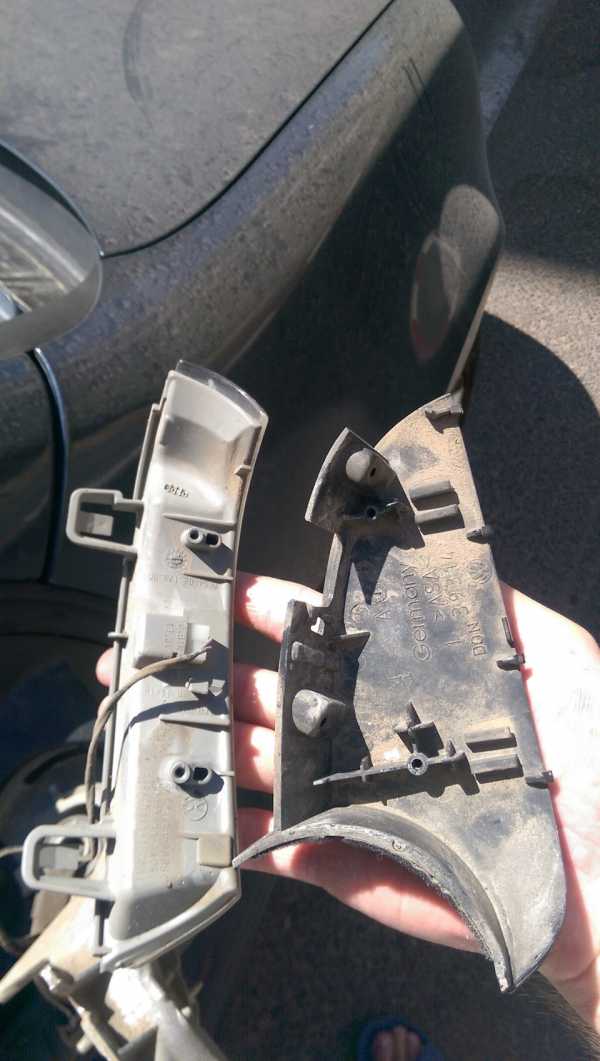

Отделенная часть поворотника вместе с нижней (черная) частью корпуса зеркала. Вид сверху

6) Откручиваем еще несколько торксов того же размера и освобождаем повторитель

Полный размер

Полный размер

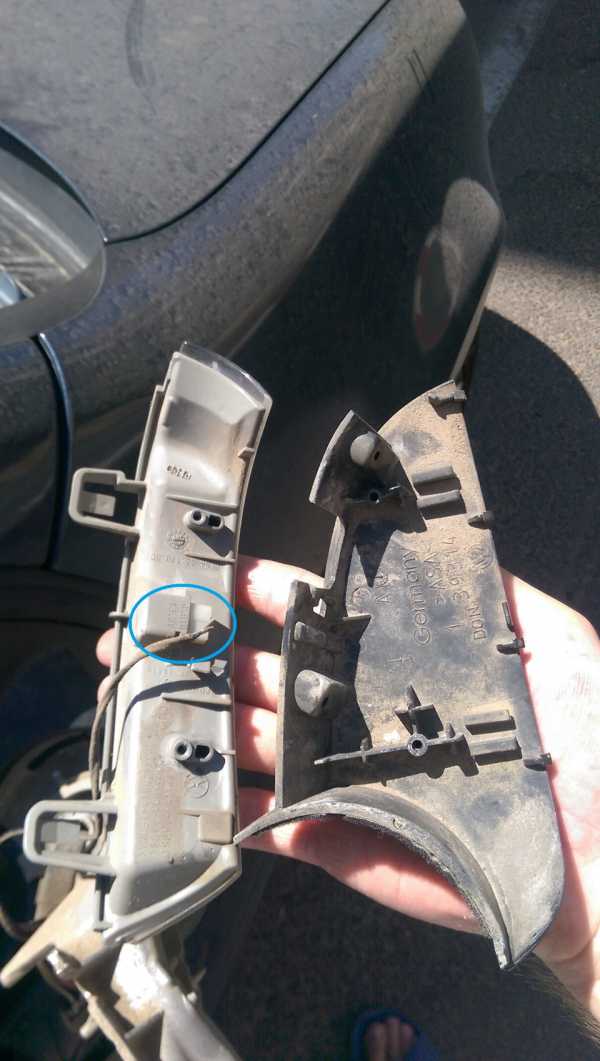

7) Обратите внимание на разъем, отмеченный на фотографии. Снимаем его.

Полный размер


Эта часть далась мне очень сложно. Минут 15 я пытался отсоединить его.

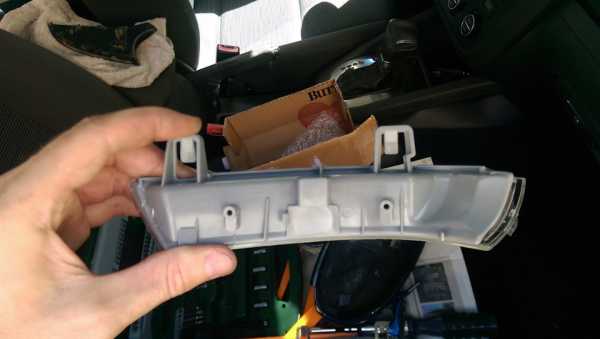

8) Ну и наконец-то, берем новый повторитель и меняем его вместо старого

Полный размер

Полный размер

9) Собираем боковое зеркало в обратном порядке. Обратите внимание на черную рамку — нужно проследить, что бы она «села» во все защелки. У меня вышло чуть криво, а заметил поздно — пришлось снова снимать верхнюю часть пластика.

PS: самой деталью, купленной в Китае, я доволен. Светит ярко, выглядит отлично. Но! Размер этой детали на полмиллиметра меньше. И если сравнивать с левым зеркалом, то можно увидеть разницу в зазорах между деталями. Беспокоюсь, Как бы вода не начала собираться. Но, надеюсь, будет все отлтчно!

www.drive2.ru

Skoda Octavia Scout пенсия еще НЕ скоро!))) › Бортжурнал › Замена повторителя поворота на зеркале, не все так просто…

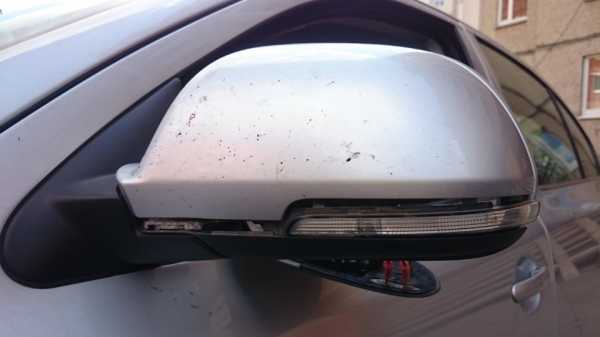

Решился на данную процедуру, все таки безопасность превыше всего, были куплены повторители:
www.drive2.ru/l/7862200/
левый- 3T0949101
правый- 3T0949102
Как оказалось они китайского производство, впрочем и на снятом( заводском тоже китай). Пользовался инструкцией этого человека Yuriuzzz. Все понятно и вроде бы просто, но у нас просто не бывает)) об этом чуть дальше)).
Вкратце честно стырено у Yuriuzzz):
СНЯТИЕ ЗЕРКАЛЬНОГО ЭЛЕМЕНТА:
1. Поставить зеркало в сервисное положение (отогнуть в обратную сторону до упора)

2. Опустить зеркальный элемент в нижнее положение до упора. (я это делал аккуратно руками, т.к. с управления электронного оно не опускается в максимальный низ). Вверху видно крепление стеклянного элемента их вверху 2 и внизу.
3. Отвёрткой «плоской» отогнул с небольшим усилием вначале левое ухо, а затем правое.( немного тут добавлю, я придерживал пальцем зеркальный элемент, т.к защелка норовила встать на место)
4. Руками аккуратно взявшись за зеркальный элемент, начал с небольшим усилием отгибать вниз и на себя, для снятия креплений нижних, -> они отщелкиваются и зеркальный элемент в руках!
5. Не забыть снять фишки ( Этого я НЕ ДЕЛАЛ по СОВЕТУ АВТОРА, т.к можно оторвать хлипкие контакты) .

СНЯТИЕ НАКЛАДКИ ЗЕРКАЛА:
6. Вывернуть 2 винтика крепления накладки
7. Вывести 4 крепления пластиковых из защёлок(.

8. Аккуратно с небольшим усилием потянуть ВВЕРХ.

СНЯТИЕ ПЛАСТИКОВОЙ НИЖНЕЙ НАКЛАДКИ И САМОГО ПОВТОРИТЕЛЯ:
9. Выкрутить 2 винтика, вот тут меня ждала засада, т.к болтики были закисшие и при попытки откручивания оба сломались((( пришлось остатки высверливать с начало 1мм сверлом, потом 2.5мм и заново под новые болтики под М3 нарезать резьбу. Сверлить надо окуратно иначе сверло уйдет в сторону в более мягкий металл.
10. Отсоединить 3 крепления. 2 со стороны зеркального элемента (где винтики) и 1 за зеркалом.
НАЧИНАТЬ НУЖНО с того который 1 ЗА ЗЕРКАЛОМ с внешней стороны.
11. Потянуть вниз и в сторону.

последний этап заключается в самой замене полосы повторителя:

12. Выкрутить ещё 2 винтика с чёрной нижней накладки.

13. Отсоединить фишку с повторителя.


В общем как то так, еще осталось с правой стороны поменять, сегодня не успел, но уже понимаю что меня ждет)

Нравится 101 Поделиться: Подписаться на машину

www.drive2.ru

Замена повторителя поворота в зеркале Шкода Октавия а5

Всем доброго времени суток!

Как я уже и обещал, выкладываю подробную запись о замене правого повторителя порота в зеркале заднего вида.(для левого аналогично всё)

Ранее я уже говорил, что сначала отказала одна светодиодная секция, а буквально на днях и вообще все секции полностью((

Приказал долго жить, как говориться 🙂

Да и при диагностике постояннно висела ошибка об неисправности правого повторителя.( на приборке это не высвечивается)

Ну это нормальное явление для октахи, очередная болячка(((

Новый повторитель был уже куплен и лежал, ждал своего часа.

Брал я оригинал (кстати made in china), хотя можно было заказать на АЛИ «оригинальный китай».

По сути это одно и тоже☝️Так что можете смело заказывать с Китая!

Там цена будет где то примерно 500р.за пару сразу(левый+ правый).

Но я не стал запариваться, да и ждать долго не хотелось!

Ну не суть, ближе к делу!

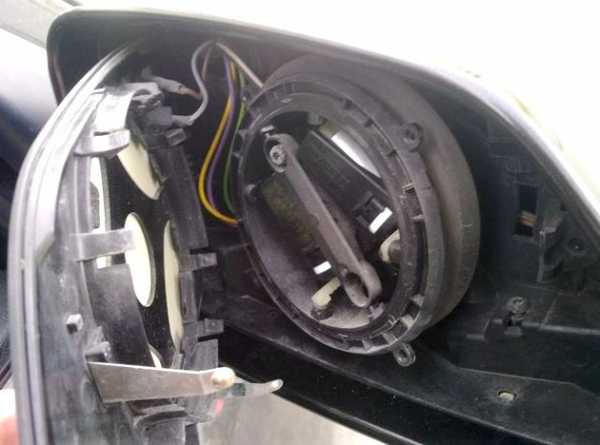

Для начала опускаем зеркальный элемент с помощью электро регулировки в самое нижнее положение и ближе к стойке.

Далее просовываем пальцы в образовавшейся зазор между зеркалом и корпусом и очень аккуратно начинаем тянуть элемент на себя и вниз до характерного щелчка (это из пазов вышли 2 фиксатора)

Продолжаем тянуть с не большим усилием в том же направлении зеркальный элемент, пока он не окажется у вас в руках (он держится ещё на 2х фиксаторах самого электрорегулировочного элемента, итого 4 зажима)

БУДЬТЕ ОСТОРОЖНЕЙ при снятие зеркального элемента, так как к нему идут 2 провода на обогрев.

Отсоединяем их аккуратно, придерживая контакты, которые припаяны к плате обогрева.

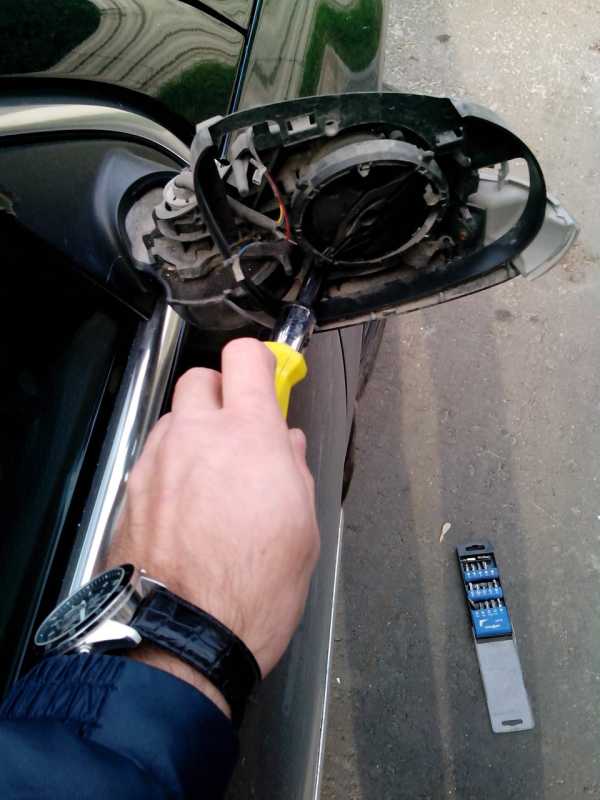

Далее для всех процедур потребуется всего лишь одна бита TORX Т10

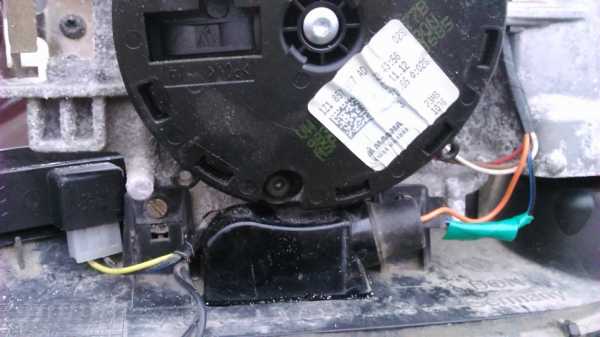

Откручиваем сам электрорегулировочный элемент, держиться он на 3х винтах.

Снимаем его, предварительно отсоединив штекер питания.

Затем откручиваем по краям еще 2 самореза крепления внешней части корпуса к скелету.

Остаётся дело за пластиковыми защелками внешнего корпуса к скелету (из 2 штуки) и защелками между корпусом и самим повторителем поворота( их тоже 2 штуки, одна видна на фото, а вот вторая находится за самим скелетом, к которой можно подлезть через отверстие в нём)

Отжимаем их все потихоньку их и начинаем приподнимать вверх внешний корпус пока он снимется вообще.

Самое интересное что я обнаружил, что в самом начале работы после снятия зеркального элемента, крайнее видимое крепление внешнего корпуса с повторителем поворота уже было надломано😳Зеркало НИ КОГДА НЕ СНИМАЛОСЬ с покупки авто, а брал я его новым!ну пусть это будет на совести того человека, кто собирал его!

Если даже эти 2 ушки у вас надломаются, то ни чего страшного, корпус и так там будет держаться намертво.

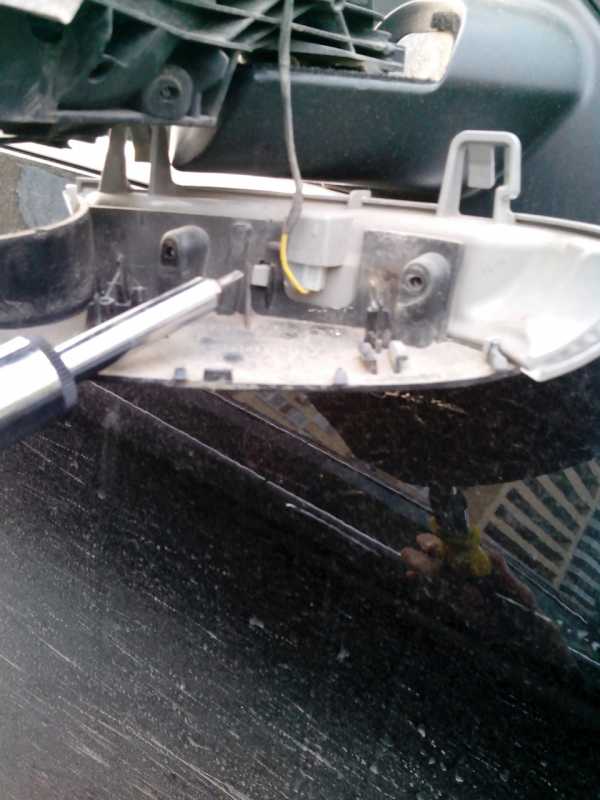

Осталось дело за малым)открутить 2 самореза, которые крепят сам повторитель поворота к нижней чёрной пластиковой облицовки + отсоединить штекер питания.

Ставим новый повторитель на место)

Всё собираем в обратной последовательности и наслаждаемся вновь ожившем светодиодным повторителем поворота)))

Кому была полезна данная информация, то я рад стараться)

Всем удачи на дорогах и следите за своими железными конями!

eurasia-avto.ru

Диоды у шкоды — замена повторителя поворота — бортжурнал Skoda Octavia TDI 2009 года на DRIVE2

Доброго времени суток,

Когда машина покупалась и делалась компьютерная диагностика, выяснилось, что не работает повторитель поворота с водительской стороны и обогрев зеркала со стороны пассажира. И то, и другое для убедиться/ремонта/замены (нужное подчекнуть) требует снятия стекла зеркала.

Решил начать с повторителя левого поворота, чтобы померять сопротивление нагревательного элемента зеркала (могло помочь для ремонта обогрева на правом). Собственно фотоотчет и немного комментариев.

В интернете хватает отчетов на эту тему, я воспользовался этим.
На экзисте заказал повторитель поворота, артикул 3T0 949 101 (на экзисте почему-то было дешевле, чем у дилера, хотя, судя по документам в коробочке, повторитель пришел именно от фелокта).

VAG 3T0 949 101

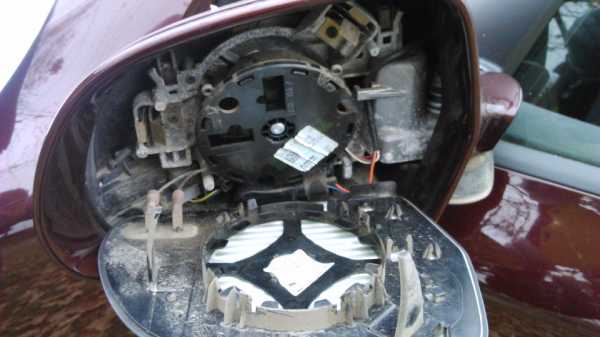

Снимаем зеркало. Для этого зеркало ставим так, чтобы в верхней части образовалось как можно большее отверстие, а дальше каждый делает, как ему удобнее: некоторые отверткой поддевают защелки, некоторые просто тянут зеркало на себя (верхняя часть тянется на себя, а на нижней упираемся пальцем). Лично я делал вторым способом.

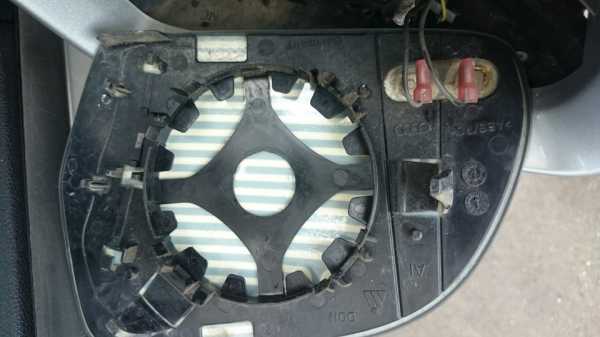

сняли зеркало


Снять контакты для обогрева не получилось — очень уж плотно сидели, не хотелось обогрев порвать. Работаем дальше с полувисящим зеркалом.
Открутив несколько винтов, как было описано по ссылке выше, увидел защелки для корпуса зеркала (он должен сниматься вверх). Открутил также 3 винта детали корпуса и 2 винта повторителя.

зеркало и деталь корпуса

Привет белорусским дорожникам и соли зимой).

Дальше защелки серебристого плафона отщелкиватся и он приподнимается вверх.

как-то так

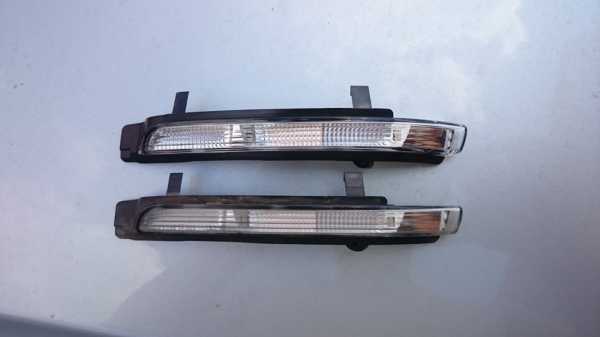

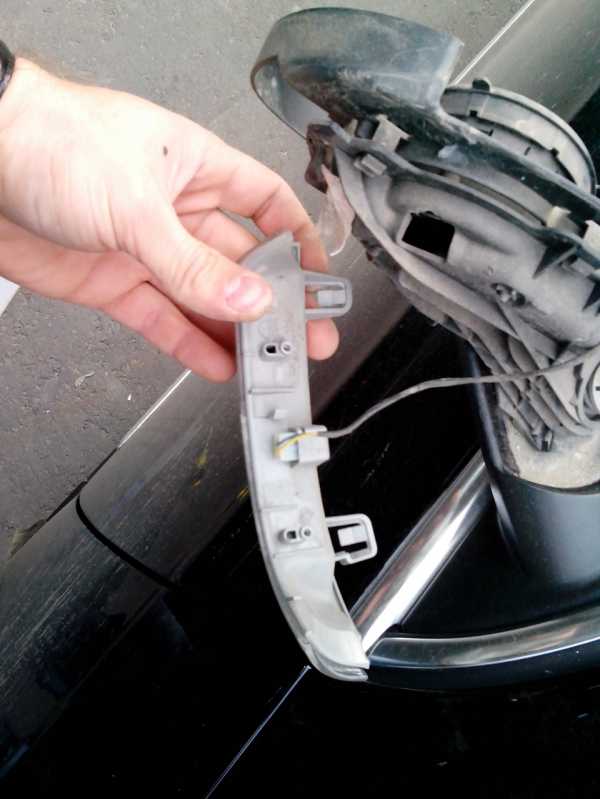

Достается повторитель, сравниваем с новым (на всякий случай)

старый-новый

ставим новый и убеждаемся, что он работает.

таки-работает)

(ЗЫ зеркало засрано после вчерашней поездки в деревню, помыть еще не успел)

Собираем в обратном порядке.

А теперь о грустном. Т.к снять контакты для обогрева не получилось — не получилось и померять сопротивление нагревательного элемента (тестер мог показывать сопротивление какой-то цепи в машине, а не зеркала). Но раз уж я научился снимать зеркала — решено было попробовать измерить правое (то, на котором не работает обогрев). Стекло, вижу такое.

зеркало заболело

Один контакт вспух так, что аж пузыри пошли. Попробовал потянуть немного за фишку, чтоб снять её с обогревателя зеркала — оказывается он вообще держится там на бумаге еле-еле. В общем, зеркало под замену. Думаю взять Alkar, на экзисте артикул 6412111 (не думаю, что будет большое отличие от оригинала), но если у кого-то в Беларуси завалялось оригинальное с рабочим обогревом — куплю за приемлемую цену.

Ну в общем как-то так.
Всем не болеть 🙂

UP:
если вдруг кто-то надумает брать такое же зеркало на экзисте (Alkar, артикул 6412111) — не берите, не подходит по размерам, сантиметра на 4 уже, чем то, которое стоит сейчас. По ощущениям оно на октавию a7, в а5 её большими лопухами не подходит)

www.drive2.ru

Ремонт светодиодного повторителя поворота в боковом зеркале

Номер фонаря указателя поворота зеркала 1K0 949 101 для левой стороны, 1K0 949 102 для правой стороны.
Деталь применяется на автомобилях следующих марок:

Volkswagen Passat B6 / Фольксваген Пассат Б6 (3C2) 2006 — 2010
Volkswagen Passat Variant B6 / Фольксваген Пассат Вариант Б6 (3C5) 2006 — 2010

Volkswagen Passat B5.5 / Фольксваген Пассат Б5.5 (3B3) 2001 — 2005
Volkswagen Passat Variant B5.5 / Фольксваген Пассат Вариант Б5.5 (3B6) 2001 — 2005

Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5) 2004 — 2009
Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2) 2005 — 2010
Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1) 2005 — 2009

Volkswagen Golf Plus / Фольксваген Гольф Плюс (521) 2009 — 2014

Volkswagen Eos / Фольксваген Еос (1F7) 2006 — 2011

Volkswagen Sharan / Фольксваген Шаран (7M9) 2001 — 2004
Volkswagen Sharan / Фольксваген Шаран (7M6) 2004 — 2010

SEAT Alhambra / Сеат Альхамбра (7V9) 2001 — 2011

Skoda Superb / Шкода Суперб (3U4) 2002 — 2008

порядок работ подходит и для других автомобилей

Автомобиль VW Sharan GP 2007 г.в. В результате механического повреждения (обширная трещина и как следствие попадание грязи и влаги во внутрь) престал работать светодиодный повторитель поворота в левом зеркале… Меняем светодиодный повторитель поворота своими силами. Ниже приведен фотоотчет.

Используемые инструменты и приспособления:
1. Набор «торксов».
2. Пассатижи.
Используемые зап.части:
1. Светодиодный повторитель поворота левый: 1K0 949 101

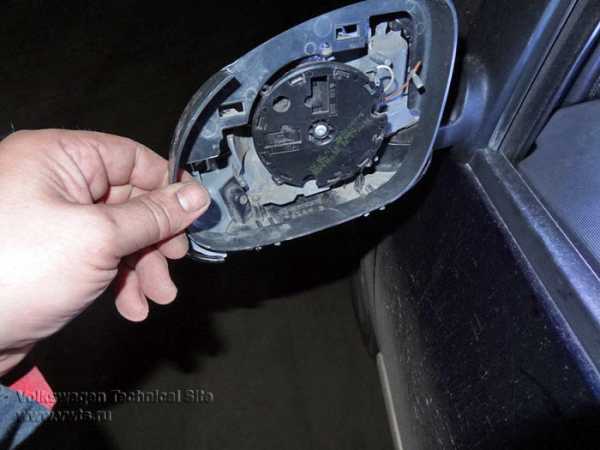

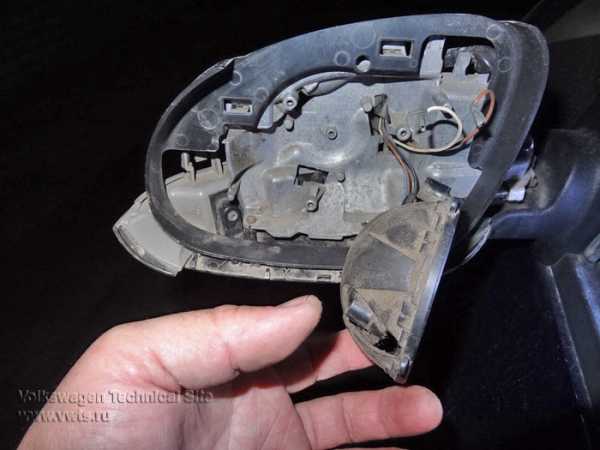

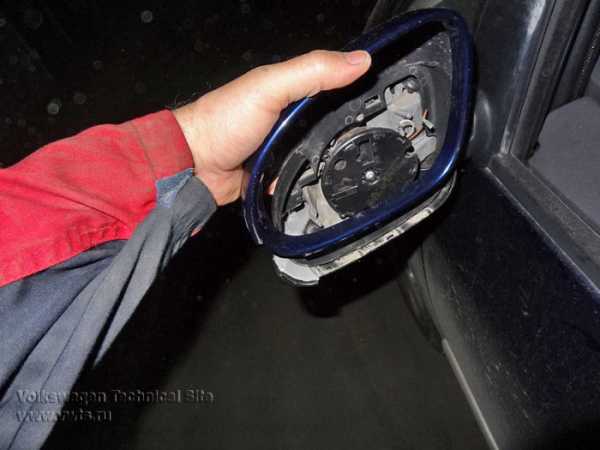

1. Снимаем зеркальный элемент (12), для этого при включенном зажигании джойстиком управления устанавливаем зеркальный элемент в любое крайнее положение так, чтобы между элементом (12) и корпусом зеркала (13) образовался зазор. Аккуратно, чтобы не расколоть зеркальный элемент, тянем за край элемента и снимаем его с защелок.

2. Отстыковываем две клеммы обогрева зеркала.

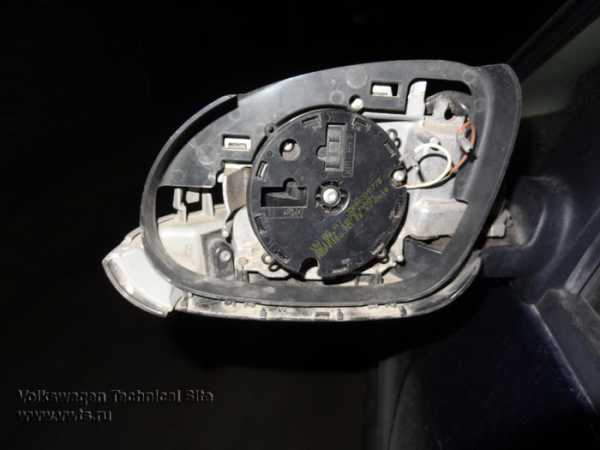

3. Корпус зеркала (13) держится только на защелках и для его демонтажа необходимо немного потянуть нижнюю кромку корпуса зеркала «на себя», затем потянуть корпус зеркала вверх и снять его.

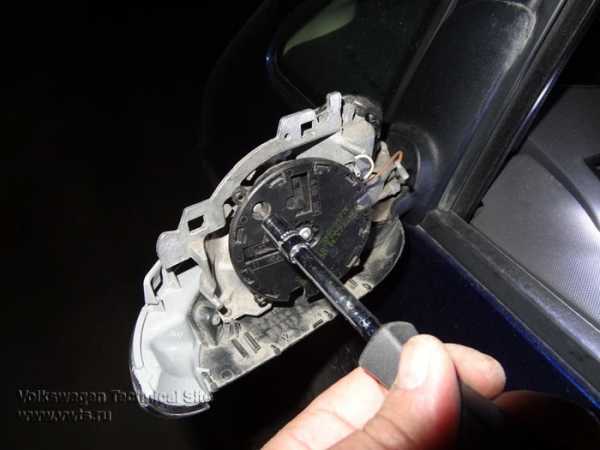

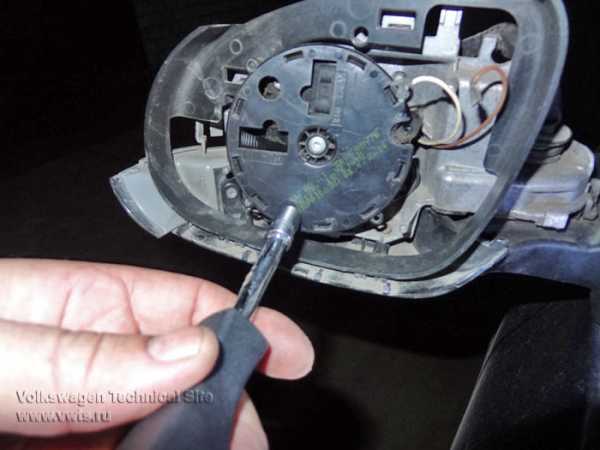

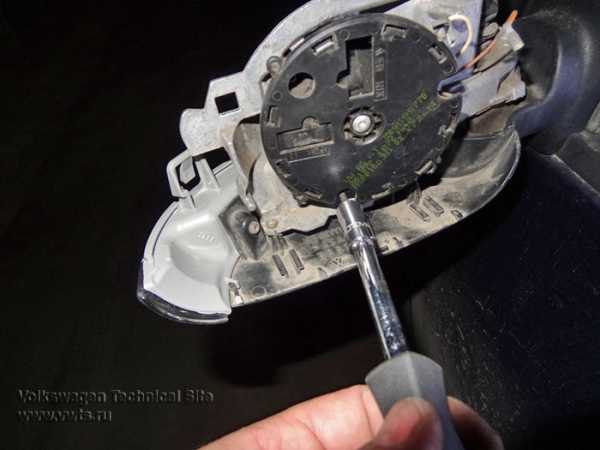

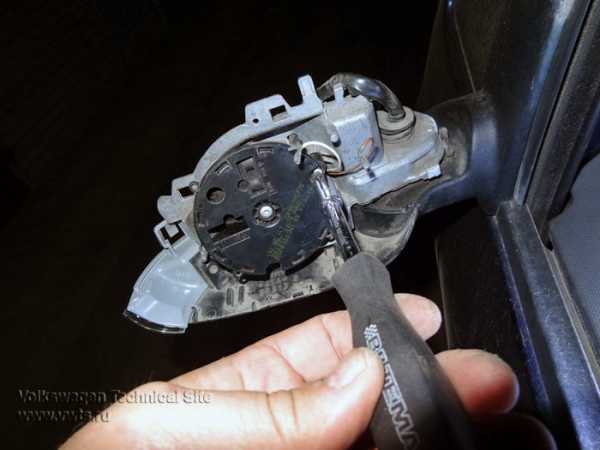

4. Демонтируем механизм регулировки с мотором (2), для этого откручиваем 3 винта (9) используя Torx T10. Разъем можно не отстыковывать, достаточно отвести механизм в сторону.

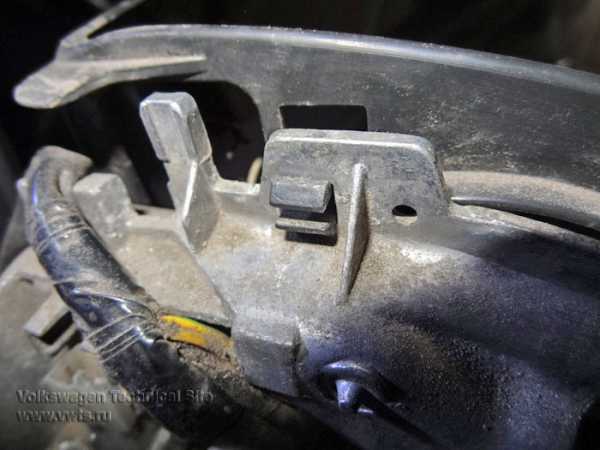

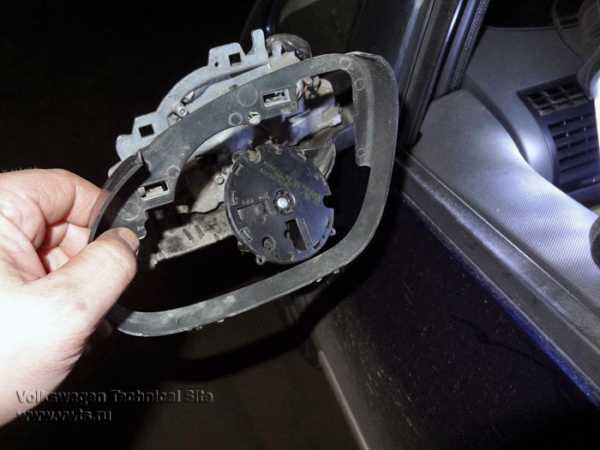

5. Снимаем рамку (3). Для этого «сжимаем» две защелки сзади основания зеркала и вынимаем рамку «на себя».

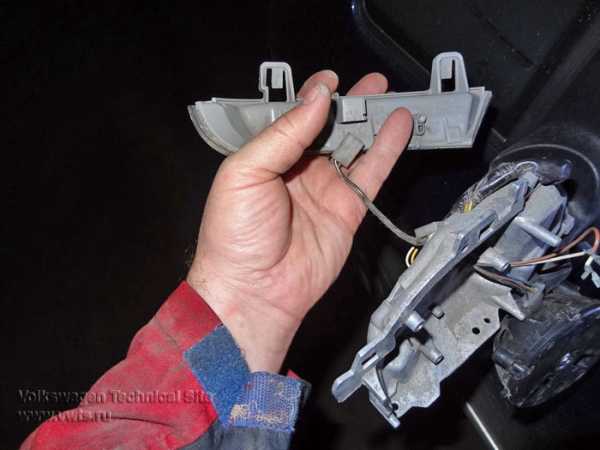

6. Отсоединяем нижнюю планку (4) с поворотником (7) от силуминового основания зеркала, для этого откручиваем 2 самореза.

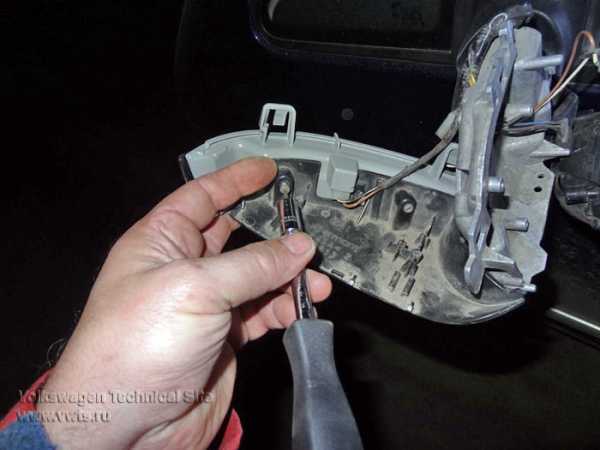

7. Разъединяем нижнюю планку (4) и поворотник (7), для этого откручиваем два самореза и отжимаем защелку.

8. Вынимаем разъем из «старого» поворотника (используем пассатижи). Вот и все разборка завершена. Сборка осуществляется в обратной последовательности.

9. СБОРКА. Подключаем разъем к новому поворотнику (7).

10. Соединяем поворотник (7) и с нижней планкой (4) двумя саморезами.

11. Соединяем нижнюю планку (с поворотником) с силуминовым основанием зеркала двумя саморезами.

12. Прикручиваем механизм регулировки (2) к основанию зеркала 3-мя винтами (9).

13. Устанавливаем рамку (3) – в нижней части вставляется в пазы, в верхней части фиксируется 2-мя защелками в основании зеркала.

14. Устанавливаем корпус зеркала «сверху вниз» до фиксации его на защелках.

15. Подсоединяем провода обогрева элемента зеркала (13) и фиксируем зеркальный элемент на механизме регулировки (2) на защелках.

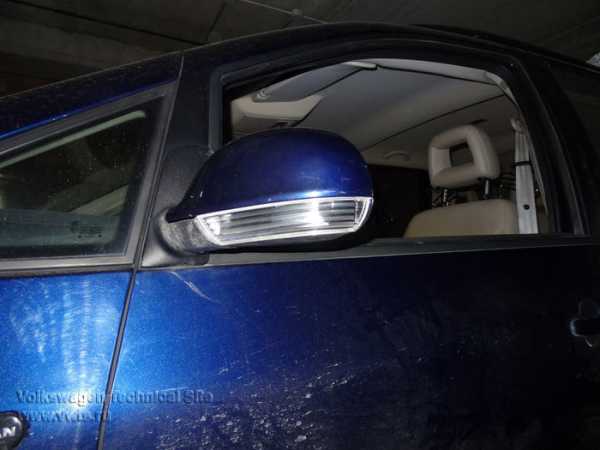

16. Вот и все, ремонт завершен. Результаты показаны на фотографиях.

…небольшое уточнение — устанавливался новый зеркальный элемент с обогревом — Alkar…
Сергей (BW)

Продолжение и все обсуждения отчета здесь

Спасибо: Bigwarrior

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

vwts.ru

ЗАМЕНА ПОВТОРИТЕЛЯ ПОВОРОТНИКОВ Лучшее видео смотреть онлайн

1 г. назад

Номера поворотников оригинальных лев 1K0949101 прав 1K0949102 SOLLO лев SVG03029 прав SVG03030 Приглашаем посетить…

5 г. назад

Мой канал на ютубе http://www.youtube.com/vladbmw530 Моя группа вконтакте http://vk.com/vladbmw530public Моя партнерская программа…

1 г. назад

КАК СНЯТЬ ПОВТОРИТЕЛЬ ПОВОРОТНИКА И ЗАМЕНИТЬ ЛАМПОЧКУ НА ВАЗ 2110, 2111, 2112, 2114, 2115, 2109. КАК ЗАМЕНИТЬ ПОВТОРИТЕЛЬ…

8 мес. назад

Заранее прошу прощения за плохой местами ракурс! Ссылка на магазин: https://autostol63.ru Артикул поворотников: 2180-8201…

3 г. назад

BMW 5-E39- Замена боковых поворотников.

12 мес. назад

В этом видео – замена повторителя поворота на зеркале заднего вида на Hyundai i30. Произведена почти полная…

2 г. назад

замена поворотников или лампочки на нем Ваз2106.

8 мес. назад

Автотовары https://goo.gl/U63dsX Возврат денег с покупки: https://goo.gl/P3cvpe Ты же хочешь посмотреть видео про Рено Каптюр,…

10 мес. назад

Заказывал повторитель (поворотник) на AliExpress. Крепление к кузову и разъём совпадают. Особо отличий с оригина…

2 г. назад

https://www.youtube.com/channel/UCFLY2HFD3UZ-geMVeTgoqZg.

2 г. назад

Каталожный номер фонаря (кроме Авео Т300, Орландо; см. ниже) левого — 13252455, правого — 13252456. Основание у обоих…

8 мес. назад

В видео продемонстрировано: 1) Отсоединение корпуса повтор. поворотника, путём сдвига; 2) Извлечение лампоч…

11 мес. назад

В данном видео детально показано, как заменить своими руками без услуг СТО повторитель поворота в зеркале…

3 г. назад

Повторитель указателя поворота в зеркале замена видео.

3 г. назад

В очередном выпуске «Технической среды» эксперт журнала «За рулем» Геннадий Емелькин делится простым…

7 г. назад

Вы увидите как меняют лампочки повторителя поворотника в зеркале и задние габаритные огни.

3 г. назад

парт-номер детали: 34350-SNB-013 ссылка на китайский поворотник: …

2 мес. назад

Оригинал можно приобрести тут: https://lada-vesta-shop.ru/shop/osveschenie-i-yelektrika/povtoritel-povorotnikov-v-zerkalo-dlja-lada-vesta.html.

2 г. назад

коротенькое видео о том, как самостоятельно заменить повторитель поворота.

1 г. назад

На КИА Рио 3 в недорогих комплектациях повторители указателя поворота расположены на передних крыльях,…

luchshee-video.ru

Volkswagen Passat Black Baron › Бортжурнал › Замена повторителя поворота в зеркале

И снова всем привет!
Хотел поделиться такой темой, как замена повторителя поворота в зеркале и подробно описать разборку самого зеркала (может кому пригодиться). Предлогом для этого послужил разбитый правый поворотник, который достался мне еще от предыдущего владельца.
И вот купил себе новенький поворотник и побежал менять:

-старый разбитый поворотник заклеенный скотчем, диоды тоже не горели, наверно из-за попадания влаги.

1. опускаем зеркальный элемент в нижнее крайнее положение

2. специальной лопаткой от инструмента для разбора салона, поддеваем сверху (у меня такого инструмента не было, поэтому использовал свой палец))) Но лучше спец инструментом, удобнее.

3. отсоединяем красный и синий проводки

вид без зеркала…

4. беремся за нижнюю часть каркаса и тянем сначала на себя, затем вверх

вот такой вид без каркаса

5. откручиваем два болта слева и справа (Т-10)

6. отщелкиваем зажим поворотника

7. отсоединяем провод


После берем новый и устанавливаем в обратной последовательности.
Кстати на старом поворотнике было написано — маде ин италия, что для меня было неожиданностью. (не германия не чехия, а италия) Новый же я приобрел из средней азии.

новый, разницы между старым я не увидел

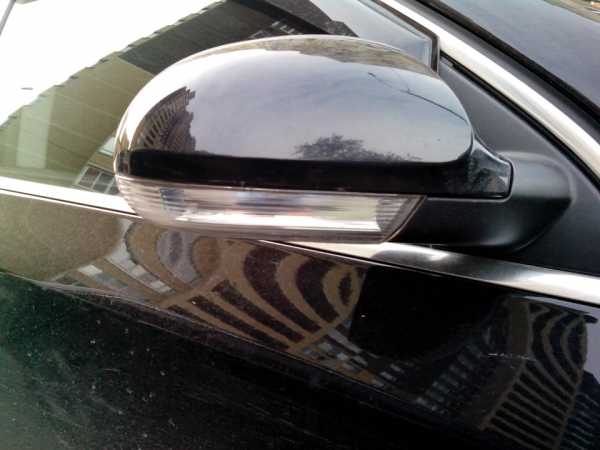

конечный результат, стало все идеально)


Всем крепкого здоровья!

www.drive2.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
