Замена ремня ГРМ Форд Фокус 2 1.6 16V Duratec Ti-VCT своими руками

1.6 16V Duratec Ti-VCT – двигатель довольно популярен на дорогах России. Именно этот мотор устанавливается на автомобили Форд Фокус 2. По регламенту, смена ремня ГРМ должна производиться раз в каждые 160 тыс. километров, но так как русский климат довольно суровый, данную процедуру желательно проводить почаще. Замена ремня ГРМ занятие не сложное, но на СТО за это возьмут приличные деньги.

Перед тем, как начать менять ремень, нужно сначала посмотреть пробег, в моем случае он был равен 61 тысячи.

Как говорится в регламенте, ремень нужно менять каждые 160 тысяч.

Ну все, приступаем, первым делом нужно открутить болты, держащие защитный кожух ремня.

Чтобы увидеть, в каком состоянии находится ремень, нужно отогнуть кожух и прокручивать двигатель. Ремень ГРМ нужно осматривать со всех сторон, только внимательный осмотр позволит нам определить износ.

В том случае, если на ремне присутствует множество трещин, значит, ремень нужно заменить. Перед тем, как начать менять ремень нужно открутить защиту картера двигателя. Она прикручена на 6 болтов (4 болта на 13″ и 2 болта на 17″).

После того, как защита двигателя снята, Вы сразу же получите доступ к приводным ремням.

После нужно открутить болты и снять компрессор кондиционера.

Ремень компрессора снимаем, а сам компрессор ставим на место. На снятом ремне оставляем отметки, как он был установлен.

Теперь обесточиваем всё. Чтобы обесточить автомобиль, нужно снять клемму с аккумулятора, желательно еще и завернуть её в изоляцию.

Не забывайте про бачок с жидкостью ГУР, его нужно снять и убрать в сторону. Теперь можно отодвинуть сторону шланги с ОЖ.

Бачок с охлаждающей жидкостью снимаем и убираем в сторону, чтобы не мешался, в результате получим свободное место, благодаря которому добраться до кожуха ремня ГРМ не будет сложным.

После приступаем к генератору, нужно выкрутить 2 верхних болта, а справа выкрутить и снять фишку и клемму на генераторе.

Чтобы снять генератор нужно выкрутить нижний болт.

Как только генератор будет снят, вы сможете снять ремень. Далее нужно открутить 4 болта на шкиве, после снять его.

Начинаем откручивать верхние болты на защитном кожухе ремня ГРМ.

После с защитного кожуха нужно открутить нижние и центральные болты, а после снять его.

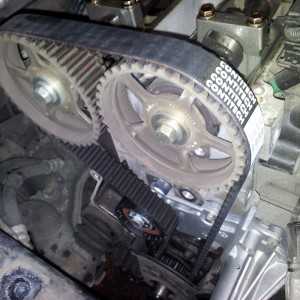

Как только Вы снимете защитный кожух, то сразу же увидите ремень ГРМ.

Перед тем, как снять ремень, в первую очередь нужно закрепить маховик, так как если его не закрепить, его провернет. Чтобы зафиксировать маховик, нужно снять стартер.

После вставить туда специальный фиксатор. Теперь нужно включить нейтралку, после начинаем крутить муфту по ходу часовой стрелки, крутить нужно до тех пор, пока она не окажется в положении на 11 часов. После этого берем фиксирующий болт коленвала.

Его нужно закрутить место заглушки.

Некоторые автовладельцы, иногда оставляют заметки положения маховика, это делается на тот случай, если все сорвется.

Коленвал нужно зафиксировать 2-мя болтами.

Берем ключ для удерживания шкива, в одну руку, а во вторую нужно взять головку на 18, после начинаем откручивать болт.

Начинаем приподнимать двигатель домкратом, это нужно сделать для того, чтобы открутить и снять опору мотора.

Опора движка крепится на 4-ых болтах.

Как только снимите опору, начинайте сразу снимать держатели опоры.

Начинаем устанавливать бабочку на муфты.

После выкручиваем болт коленвала.

Начинаем снимать шкив

Его можно вытаскивать пользуясь держателем шкива. В самом конце шкив нужно тянуть аккуратно, желательно руками. Далее нужно снять крышку зубчатого шкива.

После, ролик натяжителя ремня ГРМ нужно расслабить и снять его.

Помните, что чека вставляется сразу.

Затем, ставим новый ремень ГРМ, не снимая чеки нужно затянуть натяжитель ремня, а после и болт коленчатого вала. Обязательно проверяем не сбилась ли метка на маховике.Ну вот и все, начинаем все собирать в обратной последовательности.

Источник: http://dazcar.ru/cars/ford/focus_2_/87-zamena-remnya-grm-v-dvigatele-ford-focus-2.html

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Замена ГРМ на Ford Focus I с двигателем Zatec 1.4 л

Чтобы самостоятельно поменять ремень ГРМ на Форд Фокус 1 с двигателем 1,4 л. Затек потребуется такое оборудование:

1) Держатель шкива коленвала для того, чтобы открутить шкив и прокрутить двигатель до положения ВМТ, а так же фиксатор звезд распредвалов для их откручивания/закручивания.

2) Фиксатор двигателя в положении ВМТ. Болт М10.

3) Фиксатор звезд и шкива представляет собой стальную планку толщиной 4 мм из (ширина 5 см, длина 60 см), к ней должен быть подвижно прикреплен болт М8 и кусок такой же планки, но длиной 30 см. На концах нарезана резьба и вкручены 2 болта М8. Ручка из изоляционной ленты.

4) Фиксатор коленвала. Еще понадобится прямая пластина толщиной 5 мм, для того, чтобы зафиксировать валы через прорези на противоположной части звездам. Подойдут полотна от ножовки 4–5 штук либо железная линейка.

5) Удержание звездочки распредвала.

6) Фиксация распредвалов у ВМТ.

7) Приспособление для откручивания звезд распредвалов и шкива коленвала.

Процесс замены ремня ГРМ

1) Перед тем, как приступить к работе, убедитесь, что у Вас есть все приспособления, которые были описаны выше (болт М10 с резьбой с шагом 1,5 важно, чтобы его шаг резьбы был именно таким 65 мм длинной, из них 1 см должен быть обточен до 4–5 мм и 0,5 см до 0,8 мм). Планка должна быть идеально ровная, толщина 5 мм и длина не менее 20 см (я пользовался штангенциркулем, его толщина 3 мм, так же понадобилось одно полотно от ножовки). Приспособление для откручивания звездочек, представляет собой две планки, толщина которых должна быть не менее 2 мм, а длина около 30 см из стали.

2) Поднимаем правую сторону автомобиля, снимаем правое колесо, снимаем защиту ДВС, снимаем нижний кожух ремней (2 болта в лонжероне). Из пластиковых держателей на телевизоре вынимаем трос газа и шланги охлаждающей жидкости (если тросик газа мешает вам, то снять его можно путем сдергивания фиксатора-стопора с оси дроссельной заслонки).

3) Откручиваем болт на 10, отжимаем защелку, поднимаем бачок охлаждающей жидкости, перемещаем его, на то место, где он мешать не будет (постарайтесь не оборвать шланги).

4) Откручиваем 4 болта креплений верхней крышки ГРМ.

5) Откручиваем 9 болтов и одну шпильку-держатель клапанной крышки.

6) Сдерните подсвечники со свечей, свечу первого цилиндра нужно вывернуть (первый цилиндр, это ближайший к крышке ремня ГРМ).

7) Сдвигая влево и поднимая вверх, снимите клапанную крышку.

8) В первый цилиндр, через отверстие предназначенное для свечи опускаем трубочку для напитков, крутим за болт (на 17 вроде бы), коленвал (нижний шкив ремня ГУРа, помпы, генератора). Как только трубочка прекратит ползти вверх, но при этом, еще не начинает ползти вниз, вы сможете увидеть, что-то похожее на небольшой скол на шкиве коленвала, он должен совместиться с приливом на блоке.

9) Откручиваем болт на 10, который находится спереди на блоке сна против радиатора, он расположен ниже коллектора, но выше картера (он там один на 10, будьте внимательней, не ошибетесь), туда нужно вкрутить наше приспособление для фиксации коленвала, теперь коленвал крутить нельзя, так как Вы сразу обломите стопор.

10) Кулачки распредвалов первого цилиндра при правильной регулировке будут смотреть в разные стороны, хвосты валов с другой стороны имеют прорези, которые повернуты таким образом, что они параллельны плоскости ГБЦ и в них можно вставить планку 5 мм, в результате мы зафиксируем оба вала на плоскости ГБЦ.

11) Теперь движок мы зафиксировали так, как он должен быть затем собран. Эти стопоры не рассчитаны на фиксацию валов от проворачивания, задача стопоров заменить метки. Их придется вынимать перед откручиванием чего либо, но только в тех случаях, когда это приводит к проворачиванию вала.

12) Через деревяшку домкратим мотор под поддон картера, поднять его нужно не много, так, чтобы он немного поднялся на опоре. Выкручиваем 3 болта на кузове и 2 болта опоры на двигателе, после снимаем опору. Головкой Е11 выкручиваем 2 шпильки опоры из двигателя.

13) Теперь пробуем снять верхнюю крышку ремня ГРМ (снимайте аккуратно, так как на нее крепится датчик).

14) Теперь пригодится приспособление для удержания звезд, им удерживаем звезду распредвала и отворачиваем ее жалом типа торкс (звездочка), за ней отворачивается вторая.

Не забывайте следить за тем, чтоб валы оставались в нужном положении относительно плоскости ГБЦ, а так же нужно проследить за тем, совпадает ли прилив с меткой на шкиве коленвала.

15) Берем 15-й ключ с удлинителем и им тянем натяжной ролик ремешка помпы/гура/генератора, тянем по часовой стрелке, после скидываем ремень с любого шкива.

16) Берем шестигранник на 6, прокручиваем ролик натяжитель ГРМ и скидываем ремень.

17) 4 болта средней крышки ремешка ГРМ можно выкрутить, один из длиннее остальных (болты на 12).

18) Снимаем ремень.

19) Устанавливаем новый ремень.

20) После того, как валы будут зафиксированы, начинаем затягивать звезды распредвалов, не забываем следить за тем, чтоб валы стояли так, как нужно, а ремень при этом, на участке звезда коленвала — паразитный ролик, от паразитного ролика до звезды, а от одной звезды до другой был натянут, оставшуюся слабину выберет ролик натяжителя, но после того, как мы его отпустим (на нем есть стрелка как его нужно фиксировать, железка должна попасть в паз).

21) Вытаскиваем фиксаторы и вращаем коленвал за болт, не забудьте проверить, совпадут ли метки снова, фиксаторы через 360 градусов вращение двигателя должны встать так как и стояли до вращения.

22) Проверили, все совпало, можно собирать обратно.

Замену ГРМ можно считать завершенной.

Источник: http://www.autopeople.ru/forum/ford/focus/repair/17763.html

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Замена ремня ГРМ Форд Фокус 1 1.8 Zeteс своими руками

Для того, чтобы произвести замену ремня ГРМ, а заодно заменить ролики, понадобится специнструмент: набор Licota АТА-0516, который понадобится для того, чтобы установить распределительный коленвал, а так же будет необходим Licota ATA-0356 этот инструмент понадобится, при фиксации распредвала и шестерен, еще понадобится набор головок с трещоткой, два домкрата, и динамометрический ключ.

Перед тем, как начать процедуру по замене ремня ГРМ нужно подготовиться. Начинаем с правого переднего колеса автомобиля, его нужно снять, щиток приводного ремня тоже нужно снять, провода от свечей нужно отсоединить, расширительный бачок отцепляем и сдвигаем, так же нужно поступить с бачком ГУР.

Теперь можно снять клапанную крышку.

После нужно выкрутить пробку в блоке двигателя, это необходимо сделать для фиксации коленвала.

Болты крепления шкива помпы немного ослабляем, после снимаем ремень привода. Вот и наступило время для второго домкрата, его нужно установить под поддон движка, не забудьте подложить деревянную проставку, ну все, теперь можно снять опору двигателя.

Затем сначала верхнюю крышку ремня ГРМ, после того снимается направляющий ролик приводного ремня, а теперь можно снять и среднюю крышку ремня.

Шкив коленвала нужно выставить по метке.

Обратите внимание на то, что вторая риска на шкиве должна совпасть с «Приливом» на блоке, после начинаем проверять, установочную планку, она должна войти в пазы на распредвалах, если планка не входит, коленвал нужно провернуть на один оборот.

На блоке двигателя существует специальное отверстие, в него нужно вставить фиксатор коленвала.

Теперь предстоит выкрутить болт шкива коленвала, после шкив приводного ремня нужно снять, на этом этапе снимается и нижняя крышка ремня ГРМ. Натяжной ролик нужно ослабить, а ремень ГРМ снять. Пользуясь фиксатором, удерживаем шкив впускного распредвала, болт шкива нужно отпустить, то же самое нужно сделать с выпускным распредвалом, и только потом можно снять натяжной ролик.

Ролик нужно открутить.

Направляющая шестерня ГРМ, промывается «брейклайнером», заодно можно продуть от пыли и грязи.

Теперь ставим на место новые ролики и ремень.

Далее нужно натянуть ремень, обратите внимание на то, что стрелка должна совпасть с меткой.

Пользуясь динамометрическим ключом, закручиваем болт натяжного ролика моментом 25 Нм. Фиксатор коленвала, а так, же фиксирующую планку нужно снять, шестерни распредвалов нужно затянуть моментом 68 Нм.

Теперь можно поставить на место верхнюю, среднюю и нижнюю крышку ГРМ, на среднюю крышку устанавливается приводной ролик. Шкив коленчатого вала нужно одеть и затянуть с усилием 115Нм, после устанавливается шкив помпы и приводной ремень. Теперь ставим на место опору мотора.

Бачек ГУР и расширительный бачок возвращаем на место.

Ставим колесо и запускаем двигатель.

Источник: http://blog.garagetools.ru/2012/10/ford-focus-zete-18.html

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Замена ремня ГРМ Форд Фокус 2 своими руками

Ремень ГРМ – это важный элемент в системе газораспределительного механизма Форда Фокус 2, а поэтому следить за его состоянием необходимо особо тщательно. В большинстве случаев люди узнают о том, что такое ремень, когда он рвется и требуется его замена. Следует отметить, что если ремень ГРМ рвется, то это может привести к поломке всей поршневой группы и мотора Форд Фокус 2 и будет стоить вам очень дорого. Поэтому в нашей статье мы сегодня поговорим о том, как выявить неисправность этого элемента, почему она возникла, а также когда и как поменять ремень ГРМ в случае необходимости.

Как и для большинства других деталей на Ford Focus 2, существует определенный срок эксплуатации ремня, после истечения которого не обойтись без его замены. Как правило, этот срок составляет около 150000 км. Однако в зависимости от условий эксплуатации автомобиля и ухода за мотором, его состояние может ухудшиться гораздо раньше. Именно поэтому необходимо периодически проверять ремень ГРМ на наличие повреждений. Заранее необходимо отметить, что для замены этого элемента на Ford Focus 2 потребуется больше сил и знаний, чем в случае с отечественными автомобилями. Более того, стоимость такой операции на СТО также довольно высокая, а поэтому научиться выполнять ее самостоятельно никому не помешает.

Выполнение проверки

Итак, чтобы не опоздать с заменой, необходимо проверять и оценивать состояние ремня ГРМ. Получить к нему доступ довольно просто. Открутив несколько болтов кожуха и отодвинув его в сторону, мы сможет осмотреть деталь подробно. Однако помните, что необходимо осматривать не точечно, а по всей области, немного прокручивая ремень ГРМ стартером Форда Фокус 2. Главная цель этого действия заключается в выявлении следующего:

• Износа, трещин, отслоений и других повреждений зубчатой поверхности.
• Трещин и разрывов, углублений или выпуклостей.
• Разлохмаченных, расслоенных и потертых частей.
• Потеков масла на любой области ремня.

Если одна из описанных выше проблем обнаружилась на Ford Focus 2, то замена необходима как можно быстрее. Что касается следов масла, то они могут возникать, когда неисправны сальники распределительного и коленчатого вала. Ремень ГРМ с такими повреждениями нужно менять, как можно скорее, не дожидаясь, когда пройдет срок его эксплуатации. Далее мы расскажем о том, как правильно его менять и устанавливать новый элемент, не повредив ничего при этом.

Особенности замены детали

Для того чтобы снять ремень ГРМ, вам понадобятся специальные устройства для фиксации коленчатого и распределительного валов, торцевой ключ на 10 и набор других ключе и головок. Итак, если вы решили менять ремень на Ford Focus 2, то нужно будет выполнить следующее:

1. Демонтируем ремни привода компрессора системы кондиционирования и других агрегатов.
2. Демонтируем генератор.
3. Снимаем расширительный бачок и просто убираем его в сторону, чтобы не снимать полностью.
4. Устанавливает под мотор крепкую опору.
5. Снимаем опору подвески с передней части Форда Фокус 2. Сделать это можно с помощью ключа, отвернув две гайки и два болта крепления к брызговику двигателя.
6. Демонтируем шкив водного насоса, который крепится 4 болтами.
7. Снимаем кронштейн опоры подвески с правой стороны, открутив 3 болта.
8. Демонтируем крышку ремня ГРМ, открутив болты крепления.
9. Выключаем передачу на КПП.
10. Поворачиваем коленвал насколько это нужно.
11. Снимаем заглушку блока цилиндра Ford Focus 2 с правой стороны и ставим в отверстие стержень для фиксации и прокручиваем коленвал за болт крепления до тех пор, пока вал не остановится о стержень.
12. Закрепите распредвал так, чтобы он не проворачивался. Для этого нужно использовать специальные фиксаторы, установив их в пазы. Метка в виде линии должна находиться в верхней части устройства со стороны распредвала, а в виде точки — со стороны впускного.
13. Активируйте стояночный тормоз, что позволит зафиксировать коленвал мотора Форд Фокус от прокручивания.
14. Выворачиваем крепления шкива к носку коленвала и снимаем шкив. Кстати, болт крепления нужно будет поменять.
15. Откручиваем болты крепления крышки ремня ГРМ и снимаем ее с Ford Focus 2.
16. Ослабляем натяжение ремня привода ГРМ. Для этого перемещаем ведущую ветвь как можно дальше. При этом натяжной ролик уходит в исходное положение, где его и нужно зафиксировать с помощью металлических стержней.

Вот и все, теперь можно приступить к замене ремня ГРМ. Для этого нужно снять ремень с зубчатых шкивов, коленвала и ролика натяжения. Крайне важно сохранять предельную осторожность и не прокручивать коленвал Ford Focus 2, когда ремень ГРМ снятый. В противном случае это приведет к повреждению клапанов.

Замена ремня ГРМ на Форд Фокус 2

Ford focus TDCi 1.8 Замена ремня ГРМ

Когда надо менять ремень ГРМ (Автотема ТВ)

Фордовский ремень ГРМ после 140 000 км пробега

Интересно почитать:

1. Замена ремня генератора Форд Фокус 2.

Полезные материалы

12.01.2017Максим Хохотва

Об авторе

Максим Хохотва

Поделиться:

fordprof.ru

Ford Focus 2 Ремень привода ГРМ снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Двигатель 1,4 Duratec и 1,6 Duratec > Проверка состояния и замена ремня привода газораспределительного механизма

Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) на Форд Фокус 2 следует проводить каждые 30 тыс. км.
Необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя.
Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При наличии повреждений ремень необходимо заменить. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедшего из строя натяжного ролика ремня.
Даже при удовлетворительном состоянии ремня его необходимо заменить по достижении автомобилем пробега 100 тыс. км.

При замене зубчатого ремня привода ГРМ необходимо также заменить поликлиновые ремни привода вспомогательных агрегатов и компрессора кондиционера.

Работу выполняем с помощником на смотровой канаве или эстакаде.
Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитного щитка моторного отсека Форд Фокус 2») и подкрылок правого переднего колеса (см. «Снятие подкрылка переднего колеса Форд Фокус 2»).
Для проверки состояния ремня ГРМ …

…головкой «на 8» отворачиваем…

…пять (из девяти) болтов крепления передней верхней крышки привода ГРМ.

Помощник головкой «на 18» проворачивает коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.

При этом отводим край верхней передней крышки привода ГРМ от крышки головки блока цилиндров и, удерживая крышку привода в таком положении, оцениваем состояние зубчатого ремня.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода компрессора кондиционера и ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов и ремня привода компрессора кондиционера Форд Фокус 2»). Снимаем крышку головки блока цилиндров (см. «Проверка и регулировка тепловых зазоров в приводе клапанов Форд Фокус 2»).

Накидным ключом «на 10» поочередно ослабляем затяжку четырех болтов крепления шкива привода насоса охлаждающей жидкости. Шкив от проворачивания удерживаем отверткой, вставленной враспор между головками болтов (для наглядности показано на демонтированном двигателе).

Отвернув болты…

…снимаем шкив со ступицы насоса охлаждающей жидкости.

Отвернув оставшиеся четыре болта (см. выше) крепления верхней передней крышки привода ГРМ…

…снимаем крышку.

Расположение отверстий под болты крепления верхней передней крышке привода ГРМ

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра. Для этого проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до тех пор…

…пока пазы, выполненные на задних фланцах обоих распределительных валов не расположатся параллельно и на одном уровне с привалочной поверхностью головки блока цилиндров (под крышку головки блока).

При этом кулачки распределительных валов, приводящие клапаны 1-го цилиндра, занимают положение, показанное на фото.

Чтобы удержать от проворачивания коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов.

Если таким образом удержать коленчатый вал от проворачивания не удалось, то можно застопорить шкив привода вспомогательных агрегатов с помощью простого приспособления — пластины (рычага), к которой прикреплены (сваркой или с помощью резьбового соединения) два прутка…

…концы которых нужно вставить в отверстия шкива.

Вынимаем болт крепления шкива привода вспомогательных агрегатов…

…и снимаем шкив.

Головкой «на 8» отворачиваем три болта крепления нижней передней крышки привода ГРМ…

…и снимаем крышку.

Снимаем генератор (см. «Снятие генератора Форд Фокус 2») и правую опору силового агрегата (см. «Замена опор силового агрегата Форд Фокус 2»).

Расположение элементов крепления кронштейна генератора и правой опоры силового агрегата.

Головкой Е8 выворачиваем шпильку крепления генератора.

Головкой «на 13» отворачиваем три болта крепления кронштейна генератора и правой опоры силового агрегата.

Снимаем кронштейн.

Для ослабления натяжения ремня…

…раздвижными пассатижами поворачиваем натяжной ролик по часовой стрелке за ушко его подвижной пластины до момента совмещения отверстий в ушке и в неподвижной пластине (для наглядности показано на демонтированном двигателе)…

…и вставляем в отверстия штифт диаметром 4 мм.

Снимаем ремень со шкивов распределительных и коленчатого валов и вынимаем его.

После снятия ремня коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание втыкания клапанов в поршни.

При замене ремня ГРМ необходимо также заменить натяжной ролик.

Накидным ключом «на 13» отворачиваем болт крепления натяжного ролика…

…и снимаем его.

Перед установкой нового зубчатого ремня привода ГРМ ослабляем затяжку болтов крепления шкивов распределительных валов (см. «Проверка и регулировка тепловых зазоров в приводе клапанов Форд Фокус 2») так, чтобы шкивы свободно поворачивались на носках валов.
Устанавливаем новый натяжной ролик и затягиваем болт его крепления предписанным моментом (см.«Приложения»).
Совмещаем отверстия в подвижной и неподвижной пластинах ролика и фиксируем его штифтом (см. выше).
Перед монтажом ремня ГРМ необходимо выставить фазы газораспределения. Для правильной установки коленчатого вала на задней стенке блока цилиндров в зоне 1-го цилиндра…

…выполнено резьбовое отверстие, закрытое технологической пробкой (для наглядности показано на демонтированном двигателе), в которое нужно ввернуть специальный установочный палец.

При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров…

…установочный палец должен упереться в отфрезерованную площадку на щеке коленчатого вала (поддон картера снят).

Головкой или накидным ключом «на10» выворачиваем из отверстия в блоке цилиндров…

…технологическую пробку с уплотнительной шайбой.

Установочный палец можно изготовить самостоятельно из болта М10, обточив его стержень на точиле до диаметра 7–8 мм, оставив при этом резьбовую часть приблизительно такой же длины, как у пробки.

С помощью гайки, навернутой на резьбовую часть установочного пальца, выставляем размер 38 мм — от конца стержня пальца до торца гайки, которым она при заворачивании пальца в отверстие упрется в посадочную площадку блока цилиндров (при необходимости можно навернуть на палец две гайки или подложить шайбы).

При этом наружный диаметр гайки или шайбы, которой палец будет упираться в посадочную площадку блока цилиндров, не должен превышать 20 мм.

Вворачиваем установочный палец в отверстие блока цилиндров (привод правого переднего колеса для наглядности снят).

При правильном положении коленчатого вала…

…палец упрется в площадку на щеке вала и заблокирует вал при попытке провернуть его по часовой стрелке.

Для точной установки распределительных валов…

…вставляем в пазы на фланцах валов пластину толщиной 5 мм.

Пластина зафиксирует валы относительно привалочной поверхности головки блока цилиндров (под крышку головки блока).

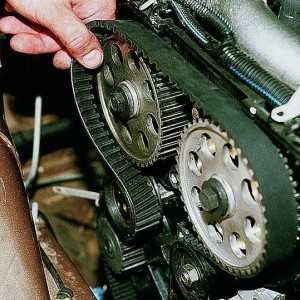

Надеваем ремень на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за натяжной ролик.
Устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов.
Затягиваем болт крепления шкива привода вспомогательных агрегатов моментом 40–50 Н·м.
Вынимаем штифт из отверстий пластин натяжного ролика. Повернувшись на оси, ролик натянет ветви ремня.
Затягиваем болты крепления шкивов распределительных валов, удерживая валы ключом за шестигранник (см. «Проверка и регулировка тепловых зазоров в приводе клапанов Форд Фокус 2»).
Вынимаем из отверстия в блоке цилиндров установочный палец, а из пазов распределительных валов — пластину.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.
Вновь проверяем фазы газораспределения, вставив пластину в пазы фланцев распределительных валов и ввернув установочный палец до упора в щеку коленчатого вала (см. выше). В случае несовпадения установочных положений валов повторяем процедуру установки ремня привода ГРМ.
После установки фаз газораспределения окончательно затягиваем болты крепления шкивов привода вспомогательных агрегатов и распределительных валов предписанными моментами (см. «Приложения»).
Дальнейшую сборку выполняем в обратной последовательности.

Проверка состояния и замена ремня привода газораспределительного механизма Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Замена ремня ГРМ на FORD Focus 1,4/1,6



Рис. Схема установки ремня ГРМ на FORD Focus 1,4/1,6

Модель: Focus 1,4/1,6
Год: 1998-2005
Двигатель: FXDА/С, FXDB/D, FYDА/С, FYDB/D, FYDH

Периодичность замены:

• Замена — через 160 000 км или 10 лет.

Обрыв ремня:

• Повреждение двигателя — ДА

Снятие и установка:

• Кондиционер и усилитель руля: 2.40 ч +0.30 ч
• Установочная планка распределительных валов Ford №303-376
• Установочный палец коленчатого вала Ford №303-748.
• Держатель шкива коленчатого вала Ford №205-072.
• С 09.2003 — фиксатор натяжителя Ford №303-1054

Специальные указания:

• Отсоедините минус аккумуляторной батареи.
• Не вращайте валы двигателя при снятом ремне.
• Демонтируйте свечи зажигания для облегчения вращения коленчатого вала.
• Проворачивайте коленчатый вал только по направлению нормального вращения.
• Не вращайте коленчатый вал за шестерню распределительного вала или другие шестерни.
• Соблюдайте рекомендованные моменты затяжки резьбовых соединений.

Снятие ремня ГРМ на FORD Focus 1,4/1,6

Внимание: зубчатый шкив коленчатого вала не имеет шпонки ориентации на носке коленчатого вала.

1. Поднимите автомобиль и установите опорные стойки.
2. Снимите:
   • Правое переднее колесо.
   • Крышку ремня привода навесных агрегатов.
   • Ремень привода навесных агрегатов.
   • Направляющий ролик (1) ремня привода навесных агрегатов (если установлен).
   • Шкив (2) водяного насоса.
   • Крышку головки блока цилиндров.
   • Бачок насоса гидроусилителя руля (не отсоединяя шлангов).
   • Расширительный бачок (не отсоединяя шлангов).
   • Генератор.
   • Заглушку (3) блока цилиндров.
3. Проверните коленчатый вал до положения поршня первого цилиндра немного до ВМТ.
4. На место заглушки (3) вставьте установочный палец коленчатого вала №303-748.
5. Доверните коленчатый вал до упора в палец.
6. Проверьте возможность установки планки (4) распределительных валов.
7. Если планку установить не удается:
   • Удалите установочный палец коленчатого вала. Проверните коленчатый вал на один оборот.
   • Вставьте установочный палец и доверните коленчатый вал до упора в палец.
   • Заведите в прорези торцов распределительных валов установочную планку.
8. Снимите:
   • Болты (5) шкива коленчатого вала.
   • Шкив (6) коленчатого вала.
   • Нижнюю крышку (7) ремня привода ГРМ.
9. Подведите под двигатель временную опору.
10. Снимите:
    • Правую опору двигателя.
    • Верхнюю крышку (8) ремня привода ГРМ.
    • Кронштейн (9) правой споры двигателя.

    Примечание: на этих двигателях могут быть установлены три типа натяжителей.

11. Натяжитель типа А:
    • Ослабьте болты (10) натяжителя
    • Шестигранником 8 мм (11) поверните натяжитель против часовой стрелки, сбросьте натяжение ремня.
12. Натяжитель типа В:
    • Ослабьте болт (12) натяжителя.
    • Шестигранником 6 мм (13) поверните натяжитель против часовой стрелки, сбросьте натяжение ремня.
13. Натяжитель типа С с 09.2003 г.:
    • Потяните за ремень до возможности установки в натяжитель фиксатора (14).
    • Снимите болты (15) натяжителя.
    • Снимите релик натяжителя.
14. Снимите ремень привода ГРМ.

Установка ремня ГРМ на FORD Focus 1,4/1,6

Внимание: зубчатый шкив коленчатого вала не имеет шпонки ориентации на носке коленчатого вала.

1. Проверьте правильность установки планки (4).
2. Проверьте правильность установки коленчатого вала по пальцу(3)
3. Осторожно покачайте коленчатый вал, чтобы убедиться в касании противовесом коленчатого вала установочного пальца.
4. Снимите установочную планку (4).
5. Удерживайте зубчатый шкив распределительного вала ключом (16) Ne205-072.
6. Ослабьте болты (17) зубчатых шкивов обоих распределительных валов.


   Примечание: установочную планку (4) для фиксации распределительных валов от проворота не используйте.

7. Осторожно сбейте зубчатые шкивы с конусных посадок на валах.
8. Подтяните болты (17) так, чтобы зубчатые шкивы могли вращаться свободно, но без перекосов.
9. Заведите в прорези распределительных валов установочную планку (4).
10. Наденьте ремень движением против часовой стрелки, начиная от коленчатого вала. Убедитесь в отсутствии слабины в ведущей ветви ремня.
11. Натяжитель типа А:
    • С помощью шестигранника 8 мм поверните натяжитель по часовой стрелке до совмещения отметчика (18) с прямоугольным вырезом.
    • Затяните болты (10) моментом 20 Н-м.
12. Натяжитель типа В:
    • С помощью шестигранника 6 мм поверните натяжитель против часовой стрелки до установки стрелки (19) по центру окна.
    • Затяните болт (12) моментом 20 Нм.
13. Натяжитель типа С с 09.2003 г.:
    • Установите ролик натяжителя.
    • Затяните болты (15) моментом 20 Нм.
14. Все типы натяжителей: установите нижнюю крышку (7) ремня ГРМ и шкив (6) коленчатого вала.
15. Установите новый болт (5) шкива коленчатого вала, затяните болт моментом 40 Н м + 90°.
16. Натяжитель типа С с 09.2003 г.: снимите фиксатор (14) натяжителя.
17. Удерживайте зубчатые шкивы распределительных валов ключом (16).
18. Установите новые болты (17) крепления зубчатых шкивов, затяните болты моментом 60 Нм.


    Примечание: для фиксации распределительного вала от проворота установочную планку (4) не используйте.

19. Снимите:
    • Установочный палец коленчатого вала.
    • Установочную планку распределительных валов.
20. Медленно проверните коленчатый вал на два оборота по часовой стрелке почти до ВМТ поршня первого цилиндра.
21. Вставьте установочный палец коленчатого вала.
22. Доверните коленчатый вал до упора в палец.
23. Проверьте возможность свободной установки планки (4).
24. Если планку установить не удается:
    • Удерживайте зубчатый шкив распределительного вала ключом (16) №205-072
    • Ослабьте болты (17) зубчатых шкивов распределительных валов.
    • Медленно вращайте распределительные валы за шестигранник (20) в нужную сторону.
    • Заведите в прорези торцов распределительных валов планку (4).
    • Удерживайте зубчатый шкив распределительного вала ключом (16) №205-072.
    • Затяните болты (17) зубчатых шкивов распределительных валов моментом 60 Нм.

    Примечание: установочную планку (4) для фиксации распределительных валов от проворота не используйте.

25. Снимите установочный палец и планку.
26. Установите заглушку блока (3), затяните моментом 20 Нм.
27. Установите на место снятые детали.
28. Затяните болты (21) кронштейна правой опоры моментом 55 Нм.
29. Затяните крепеж правой опоры моментом 48 Нм.

Примечание: на двигателях без натяжителя ремня привода навесных агрегатов ремень устанавливается с помощью специальных инструментов.

ustroistvo-avtomobilya.ru

Замена ремня ГРМ Форд Фокус 1.4

Стоимость работ: 3450р Время проведения ремонта 3-4 часа
В стоимость работ входит:
Работа (замена ремня ГРМ, ролика ГРМ, замена приводных ремней,болта шкива) с использованием СпецИнструмента.		2950р
Снятие/установка клапанной крышки для фиксации распред. валов		500р
Необходимые запчасти для замены ГРМ стоимость:
Оригинальные з/ч Форд:		НЕоригинальные з/ч:
Комплект ГРМ (Ремень ГРМ зубчатый + ролик ремня наняжной) (кат. 1672144)	6200р	Комплект ГРМ (Ремень ГРМ зубчатый + ролик ремня наняжной) (DAYCO)	2800р
Ремни приводные (комплект)*кат№1708273	3590р	Ремни приводные (комплект)*Contitech	2220р
Болт шкива коленвала	410р	Болт шкива коленвала	410р
Итого запчастей:	7520р	Итого запчастей:	5340р
ИТОГО РАБОТЫ + З/Ч:	12620р	ИТОГО РАБОТЫ + З/Ч:	10440р
При работах по замене ГРМ Форд Фокус 2 1,4 80л.с. рекомендуется заменить:
1. Насос водяной (Помпа)		3. Прокладка клапанной крышки
Оригинал FORD	4660р	Оригинал FORD	2250
Не оригинал Hepu	3350р	Стоимость работ — включена в стоимость с/у клапанной крышки
Стоимость работ(при замене ремня ГРМ)	950р	4. Сальник шкива коленвала
		Оригинал FORD	420р
		Стоимость работ(при замене ремня ГРМ)	400р

skr-auto.ru
