Вылет колесного диска допустимые отклонения – Вылет диска допустимые отклонения таблица

Критично ли изменение вылета дисков?

Вылет колеса (ЕТ) – смещение поверхности диска, которая непосредственно прилегает к ступице. Этот показатель является одним из самых важных геометрических параметров диска, поэтому особенно важно разобраться в вопросе возможности его изменения.

Причиной такой важности этого вопроса является то, что если диаметр, количество болтовых отверстий или другие параметры диска не соответствуют необходимым, тогда Вы просто не сможете его установить на ступицу. А вот по вылету допустимы некие отклонения, как и в большую сторону, так и в меньшую, но это зависит уже от выбраной модели диска, расположения спиц и т.п.

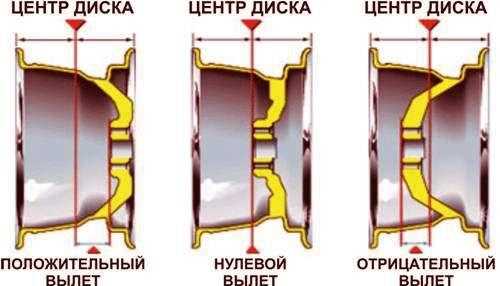

В общем, вылет бывает положительный, нулевой и отрицательный (как на рисунке ниже).

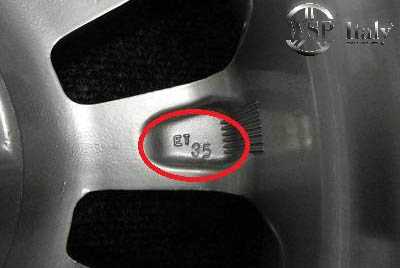

Положительный вылет говорит о том, что середина колеса находится позади привалочной плоскости, отрицательный, что впереди, а нулевой – об их совпадении. Разновидность вылета указана также на внутренней поверхности диска в маркировке, где вылет обозначен, например, ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный).

Иногда маркировка может отсутствовать. В таком случае, вылет можно определить с помощью простой формулы:

ЕТ= а – b/2, где а – расстояние между плоскостью диска и плоскостью приложения диска к ступице, а b – это общая ширина диска.



Параметры вылета регламентируются заводом-производителем автомобилей, но в действительности случается так, что вылет установленных дисков может отличаться от родногоТем более, если дело касается тюнингованных дисков, где параметры подобраны их производителем. В таком случае стоит отдавать предпочтение дискам сегмента «Реплика», ведь параметры таких дисков должны с точностью соответствовать параметрам оригиналов.

В действительности при увеличении вылета колесо сдвигается к середине автомобиля (больше прячется внутрь колесной ниши), а при уменьшении – выдвигается наружу. Этот показатель вместе с шириной диска влияет не только на возможность «поместить» колесо в штатную колесную нишу, но и изменяет некоторые характеристики подвески: ход, радиус поворота колеса, плечо обкатки (ПО), и влияет на управляемость автомобиля.



Поэтому, принято считать, что вылет не должен отличаться более, чем на 5-10 мм от «заводского».

Специалисты также отмечают, что иногда использование дисков с уменьшенным вылетом может только положительно повлиять на автомобиль. Например, машина может увереннее стоять на дороге и лучше обходить повороты, так как увеличивается колея. Также повышается комфортность, поскольку общий ход колес также увеличивается.



Из этого следует: допустимое изменение вылета колесного диска – плюс/минус 5-10 мм от того, что установлено производителем транспортного средства.

И не стоит забывать о том, что если Вы покупаете диски сегмента «Реплика», отдавайте предпочтение проверенным и сертифицированным, ведь так Вы сможете быть с уверенными, что их параметры будут соответствовать параметрам оригиналов и подойдут на Ваше авто.

itaro.com.ua

какие диапазоны допустимы при выборе колесных дисков?


Допустимый вылет колесных дисков

Владельцы автомобилей, решившие установить на своего железного коня новые литые диски, могут столкнуться с проблемой, когда изделия имеют совершенно иные геометрические характеристики. Можно ли устанавливать такие диски на модель своего автомобиля или это сделать невозможно?

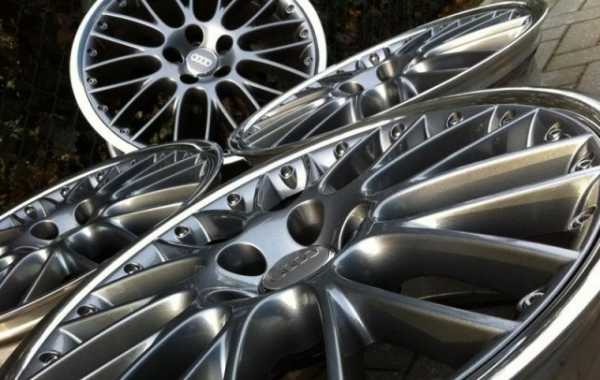

Легкосплавные диски имеют некоторые преимущества перед их штампованными и коваными аналогами. К таким достоинствам можно отнести легкость, разнообразие моделей и относительную устойчивость при ударах. С такими дисками транспортное средство становится более индивидуальным, повышается его управляемость. Однако если диски выбраны не по параметрам, управляемость машины ухудшается.

Маркировка диска

Геометрические параметры изделия выражаются маркировкой на его внутренней стороне. В маркировке указывается:

  1. Ширина диска, а также его посадочный диаметр для покрышек, которые определяют то, какой типоразмер резины нужно использовать. Производителями резины допускаются отклонения ширины диска на ноль целых, пять десятых дюйма. Монтаж дисков большего диаметра возможен лишь в случае его использования с покрышками низкого профиля.
  2. Диаметр отверстия для посадки на ступицу. Если он меньше стандартного, его можно расточить. Если вы решились на расточку посадочного диаметра, доверяйте данную процедуру высококвалифицированным мастерам. Если центральное отверстие больше, чем предполагается, для крепления диска можно использовать специальные центровочные насадки-кольца. Кстати, такие насадки часто идут в комплекте с автодиском.
  3. Вылет – выступ колеса наружу. Если он увеличен – колесо больше прячется под колесной нишей, и, наоборот, при уменьшении – более выдвигается из-под арки. Данная характеристика, наряду с шириной диска, необходима для правильного размещения колес в штатных автомобильных нишах. От нее зависит радиус поворота колес, ПО, управляемость транспортного средства. В маркировке вылет определяется литрами ЕТ, если данный параметр на новых дисках иной, это влечет за собой изменение поведения рулевого управления, быстрый износ подвески, именно поэтому ЕТ новых дисков не должен отличаться от старых более чем на 5 миллиметров. Иными словами, допустимые отклонения вылета колесного диска равняются 5 миллиметрам.

Достоинства и недостатки изменения вылета колесного диска

При увеличении параметров вылета, увеличивается колея, что дает возможность автомобилю более уверенно чувствовать себя на дороге и лучше заходить в повороты, также повышается уровень комфортности во время езды. Однако слишком выступающие диски могут забрасывать кузовную боковину, а также забрызгивать грязью стекла. Помимо этого это может увеличить нагрузки на подшипники и уменьшить углы поворота.Увеличение параметров ЕТ приведет к смещению колеса вглубь арки, что приводит к упору диска в суппорт. Если даже диск наденется на ступицу, это уменьшит колею, тем самым снизив устойчивость. Помимо этого, во время поворотов колеса будут “цеплять” подкрылки или неподвижные элементы подвески.

Допустимые значения вылета колесного диска

Чтобы машина выглядела не только оригинальной и неповторимой, но и была безопасной на дорогах, злоупотреблять уменьшением вылета не стоит. В любом случае, даже если при установке были соблюдены допустимые значения ЕТ, транспортное средство на новых дисках необходимо протестировать, дабы прочувствовать изменение в поведении автомобиля.



Допустимый вылет колесных дисков на Тагер

Маркировка дисков указывает все параметры изделия, и наносится на внутреннюю часть диска в таком виде (тагер): 7Jх16h4, 6/139,7, ET 20 (22), d= от 100 до 110 – в зависимости от модели.

Расшифровка:Первая цифра в маркировке изделия обозначает ширину диска. Обозначается всегда в дюймах. Кстати, один дюйм равен 2,54 сантиметра. В нашем случае ширина составляет семь дюймов. Идущий после цифры знак J – является служебным символом, который указывает на особенности дисковых закраин. Символ “Х”, идущий после, указывает на целостность диска (неразборной).Вторая цифра, в нашем случае – 16, обозначает посадочный размер резины. Размер также выражается в дюймах.

Идущие после символы обозначают наличие хампов для бескамерной покрышки, а также их количество. У нас Н2.6/139,7 говорит о количестве изготовленных в изделии отверстий, необходимых для крепления диска к ступице при помощи крепежных болтов, следовательно диск на Тагер крепится на шесть шпилек. Вторая цифра указывает на диаметр окружности центральных точек, выражается в миллиметрах. Данные параметры изменить невозможно, ведь даже если взять диск с отклонением диаметра на один-два миллиметра, крепление колеса будет не надежным. В этом случае качественно закрепится только один болт, остальные будут самостоятельно выкручиваться.ЕТ – показатель вылета. На некоторых моделях он может быть равен 20, на некоторых – 22. Его маркировка может выражаться немного по-иному

carwheelblog.ru

Вылет диска – основной параметр колеса ‹ Автопортал

Дата: 18.05.2014

Просмотров: 1401

Вылет диска – это параметр, который означает дистанцию между вертикальной плоскостью симметрии колеса и плоскостью наложения диска на ступицу. Вычисляется в миллиметрах. Существует общая формула вычисления вылета диска:

ET=a-b/2, где

a – дистанция между внутренней плоскостью диска до плоскости наложения диска на ступицу

b – общая ширина диска.

Как видно по формуле, значение вылета диска может быть как положительным, так и нулевым, и отрицательным. Кроме того, этот параметр напрямую связан с шириной колесной базы, то есть с расстоянием между центрами симметрии колес на одной оси.

Так же, судя по формуле расчета, можно прийти к выводу, что на вылет диска не влияют ни сама ширина диска, ни шины, ни их диаметр. Это означает, что расчетный вылет диска для одной и той же модели машины всегда будет одинаковым. Производители дисков наносят на поверхность колеса метку с расчетом вылета, которая обозначается, как ETxx, где xx – это цифровое значение вылета в миллиметрах. К примеру, маркировка ET45 означает, что вылет положительный и составляет 45 мм, а маркировка ET0 будет означать нулевой показатель данного параметра.

Допускаются ли отклонения вылета диска?

Не смотря на то, что производители дисков заявляют, что небольшие отклонения вылета колеса допустимы, это не является правдой. Очевидно, что такое утверждение от производителя звучит лишь потому, что зачастую является проблемой подобрать материал, который соответствовал бы именно вашей конфигурации машины.

Отклонения этого параметра могут привести к тому, что будет создаваться лишняя нагрузка на детали колесной базы, подвеску и т.д. В лучшем случае это может привести к скорейшему износу деталей, в худшем – к их поломке.

Каковы последствия изменения расчетного вылета диска?

Вылет диска напрямую влияет лишь на один параметр в конфигурации машины – это расположение центральной оси диска относительно ступицы. Если параметр будет отклоняется в положительную сторону, колесо будет глубже садиться на ступицу, а колесная база в таком случае будет уже. Если вылет будет, наоборот, отрицательным, то колесная база, соответственно, будет шире, то есть колесо будет выходить наружу.

Важно помнить, что изменения значения вылета диска смещают рулевую ось, изменяя предусмотренные конструктором значения выворота руля, что влияет на износ резины и управляемость автомобиля.

avtowow.ru
