Втулка передняя стабилизатора – Hyundai Accent Корейский Истребитель › Бортжурнал › Замена втулок переднего и заднего стабилизатора, стоек переднего стабилизатора

Втулка стабилизатора описание неисправности замена типы фото видео.

На заметку! Все подвески авто оснащены стабилизатором, причем не только спереди, но и сзади. Стабилизатор не нужен лишь в том случае, если в задней части автомобиля установлена торсионная балка: функции стабилизатора будут возлагаться на саму подвеску.

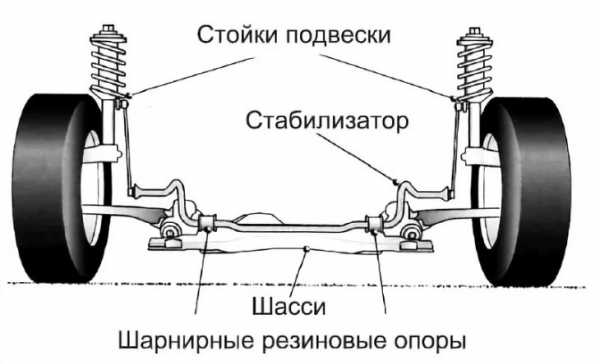

Конструкция стабилизатора многих автомобилей представляет собой п-образный металлический стержень, выполненный из пружинной стали. Для крепления устройства к кузову используются специальные хомута и втулки, позволяющие стабилизатору вращаться. Для большей устойчивости автомобиля и повышения упругости стабилизатора применяются втулки – все удары от различных элементов подвески приходятся на них.

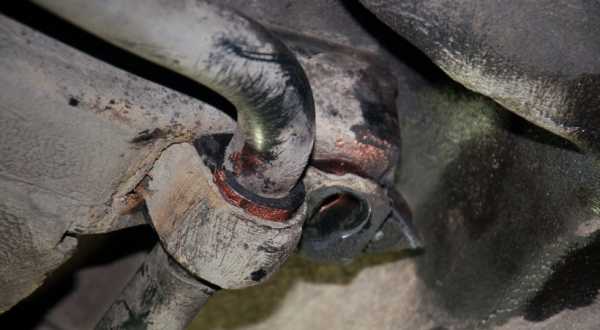

Втулки стабилизатора. Признаки неисправности. Последствия.

Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана. С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.

Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.

Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения. Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.

В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей — скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».

Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.

Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.

Перечень необходимого инструментария

Вам непременно необходимо иметь следующий набор инструментов: новые втулки; для выкрутки подрамникового болта необходим рожковый ключ размером на 24; ключи на 17 и 15; для выкрутки шурупов с защиты мотора — ключ на 10; для болтов крепления — ключ на 13; хомуты из металлического материала на 20 – для зажатия стабилизаторов, поскольку старые подлежат замене; средство для обработки от накипи и ржавчины — WD 40; смазка из графита; домкрат.

Преимущества своевременной замены

Справиться с заменой втулок на своем автомобиле сможет каждый водитель, ведь этот процесс не представляет собой сверхсложный ремонт. Все можно сделать своими руками, но если у вас нет времени или желания, тогда желательно обратиться за помощью к специалистам. Это позволит защитить стойки стабилизатора поперечной устойчивости от преждевременного износа.

Езда по некачественному дорожному покрытию отойдет на задний план, если вы ранее установили новенькие втулки. Да и вообще, установленные новые втулки – это отсутствие трудностей и проблем при движении, а также комфорт и безопасность.

Замена втулки стабилизатора «Киа»

Замена втулок стабилизатора «Киа» предусматривает следующий алгоритм: • Приподнять переднюю часть автомобиля и демонтировать колеса. Найти рулевой вал и нанести отметку (для легкой дальнейшей инсталляции на первоначальное место), вывернуть болт крепления. • При помощи домкрата приподнять коробку передач, выкрутить заднюю подушку и подрамник. • Для упрощения доступа к задним подушкам выверчиваются четыре болта, с помощью которых крепится подрамник. • Приподнять при помощи домкрата переднюю часть подрамника. • Крепление снять и обработать масляным раствором для предотвращения развития коррозийных процессов на металле. • Вкрутить их на свое место только на четыре-пять оборотов.

Это производится перекрестно для обеспечения дополнительной надежности и равномерного стягивания плоскости. • Ослабить домкрат до уровня, при котором возможно дотянуться до болтов втулок. • Втулку с правой стороны легко можно выкрутить через подкапотное пространство, а с левой стороны — снизу. • Вдеть скобы. Эта процедура проводится аккуратным способом, чтобы не нанести повреждение на хомут на пыльнике рулевой. • Процесс повторяется в обратном порядке. Особенности автомобиля «Киа Сид» в том, что рулевой вал имеет телескопический вид, и поэтому инсталляция его происходит в последний момент.

Существуют следующие типы втулок:

1. Сферическая (либо “железная”) втулка. По конструкции напоминает шаровую опору;

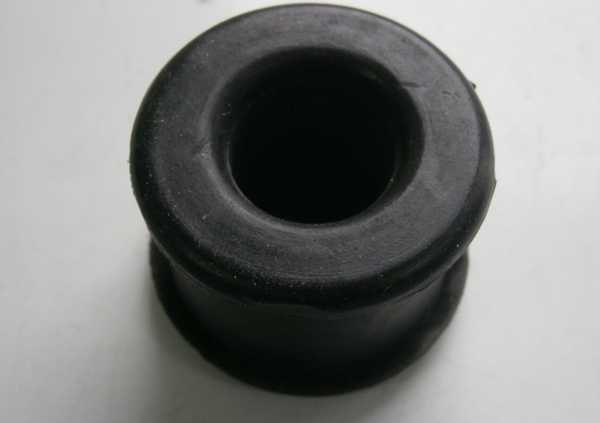

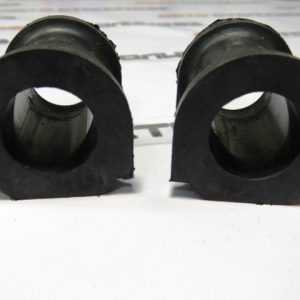

2. Резиновая втулка.

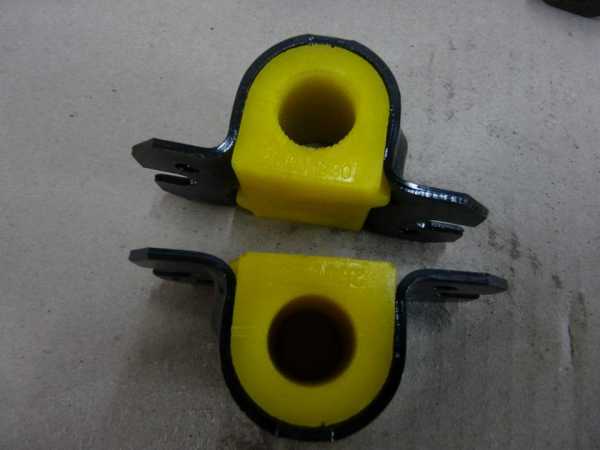

На сегодняшний день все большую популярность приобретают втулки стабилизатора полиуретанового типа. Они довольно просты в замене, что является немаловажным плюсом, а также у них присутствуют хорошие характеристики для эксплуатации. Опытные водители могут смело сказать, что именно такие детали приходятся наиболее удобными.

Если появилась неисправность в области втулки стабилизатора, она должна быть заменена в обязательном порядке. В противном случае это очень плохо может отразиться на ходу и управляемости транспортного средства. Когда втулка деформирована, либо на ней появились трещины, в области автомобильной подвески могут появляться некоторые шумы (в основном тогда, когда автомобиль наезжает на препятствие, либо увеличивает скорость). В принципе, неполадки в области подвески именно по таким шумам и определяются.

Для того, чтобы удостовериться в том, что необходимо производить замену втулок, периодически нужно проводить диагностику подвески, после чего будет выявлена неисправность, либо недопущение ее.

В том случае, когда выявлено, что необходимо произвести замену втулки стабилизатора, это можно сделать и самостоятельно. Более того, в этом нет ничего сложного и процедура эта весьма проста. Вначале откручиваются болты, при помощи которых прикреплен хомут. Затем стабилизатор отводится в сторону и снимаются старые детали. Ну, и для окончательного действия, очень аккуратно устанавливаются новая деталь.

Именно по такой схеме производится замена как переднего стабилизатора, так и заднего. После замены запчастей, езда на автомобиле будет намного приятней и комфортней, а различного рода дорожные препятствия будут преодолеваться без всяких затруднений. Помимо всего прочего, с новыми элементами максимально увеличится работоспособность стоек.

seite1.ru

как поменять и когда это нужно делать

Втулки стабилизатора – одна из тех деталей, которой водители уделяют мало внимания. Если говорить грубо, их можно вовсе убрать из подвески автомобиля и ничего ужасного не произойдет. Да, машина начнет работать чуть хуже – возникнут стуки и вибрации при движении, но автомобиль продолжит ездить, а это самое главное. Но если вы хотите следить за своей машиной полноценно, рекомендуется, в том числе, обращать внимание на втулки и их работу.

---

Оглавление:
1. Зачем нужен стабилизатор
2. Предназначение втулок стабилизатора
3. Как поменять втулки стабилизатора

---

Зачем нужен стабилизатор

Перед тем как разбираться с непосредственной ролью втулок, нужно понять, в чем задача на автомобиле у стабилизатора. Как можно понять из названия данного элемента, он стабилизирует положение автомобиля.

В работу стабилизатор включается каждый раз, когда автомобиль входит в поворот и тормозит. При повороте возникает риск возникновения поперечного крена, а при торможении продольного, и в каждой из этих ситуаций стабилизатор делает все, чтобы удержать автомобиль параллельно дорожному полотну.

Стабилизатор конструкционно представляет собой обычную тягу, которая соединяет подрамник с креплением колеса (можно сказать, что с рычагом подвески, если речь идет о передней подвеске МакФерсон). В подвеске МакФерсон угол развала статичен, и при крене автомобиля он меняется. Изменение угла развала непременно приводит к уменьшению площади соприкосновения шины с дорогой. Чтобы свести к минимуму риск возникновения такой ситуации, нужно уменьшить силу крена, чем и занимается стабилизатор. По сути, можно сказать, что он берет на себя роль торсиона: при малейшей вероятности поперечного крена поперечные концы, расположенные в рычагах, начинают двигаться в разные стороны, тем самым закручивая среднюю часть. Момент, который возникает в ходе такого движения, является достаточным для препятствия продолжения относительного перемещения колес, что снижает крен.

Предназначение втулок стабилизатора

Втулки стабилизатора крайне важны для грамотной работы всего механизма. Поскольку стабилизатор обязательно должен обладать возможностью скручиваться от разнонаправленных усилий на левом и правом колесе, его принято крепить при помощи втулок. В процессе работы втулки стабилизатора начинаются истираться, и возникает люфт, который приводит к неправильной работе всего механизма, увеличивая свободу детали. Если не предпринять никаких действий по устранению люфта (замена втулок стабилизатора), пропадет всякий смысл в работе стабилизатора – машину начнет в поворотах кренить.

Как поменять втулки стабилизатора

Замена втулок стабилизатора – достаточно простой процесс, который можно выполнить практически в любой сервисном центре. Также заменить изношенные детали можно и самостоятельно, при наличии всех нужных инструментов.

Для замены втулок стабилизатора потребуется:

• Подъемник, поскольку работы будут проводиться под автомобилем;
• Новые втулки стабилизатора. По сути, втулка представляет собой обычный кусок резины, поэтому нет критической необходимости приобретать оригинальные детали. В продаже можно найти массу аналогов от известных производителей, например, от компаний Sidem и Sasic;
• Пара ключей (или головок).

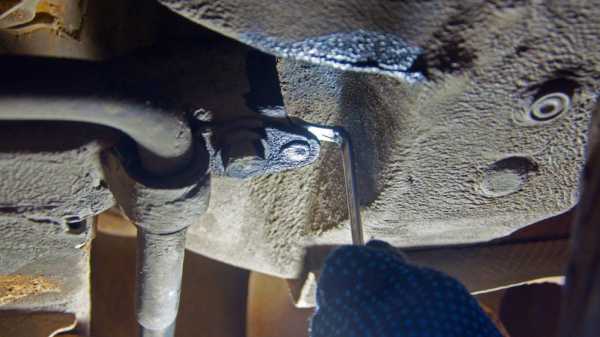

Сам процесс замены втулки стабилизатора следующий:

1. Ставим автомобиль на подъемник и поднимает его;
2. Используем средство для «разжижения болтов», чтобы проще было работать. Наносим, например, WD40 на болты стабилизатора и ждем некоторое время. После этого скручиваем болт;Обратите внимание: Зачастую даже такие средства как WD40 не помогают открутить данный болт, чтобы получить доступ к втулкам стабилизатора. В такой ситуации приходится прибегать к «болгарке» и просто спиливать ушко хомута с обеих сторон. Важно отметить, что если принято решение спиливать, обязательно нужно позаботиться о том, чтобы «под нож» не попали топливные трубки. Их следует предварительно снять, для этого открутите болт защиты поддона картера, после чего вытащите сами топливные трубки из фиксаторов и уберите их из «опасной зоны».
3. Выполнив описанные выше действия, снимаем хомут, после чего отводим стабилизатор от подрамника (это можно сделать при помощи небольшого ломика — монтировки) и вытаскиваем резиновую втулку;
   Обратите внимание: Чем сильнее изношена резиновая втулка, тем более овальную форму она принимает.
4. Далее устанавливаем на место старой резиновой втулки новую;
5. Используем смазку на хомут и болт, чтобы закрепить детали обратно. Это позволит не только проще надеть хомут, но и в будущем при повторной замене снизит риск того, чтобы болт не будет откручиваться.Обратите внимание: Если хомут никак не хочет вставать на новую втулку, не следует прилагать чрезмерные усилия, иначе можно повредить резиновую деталь (или криво собрать элемент). Попробуйте использовать больше смазки, чтобы снизить трение между железным и резиновым компонентом.
6. Далее выполняем аналогичную процедуру для второй сторону, там, где приходится работать более аккуратно, чтобы не повредить топливные трубки.

Замена втулок занимает немного времени, как в сервисном центре, так и при самостоятельно ремонте. Рекомендуется при первых признаках (плохая управляемость, стуки) заменить втулки стабилизатора, тем самым снизив вероятность возникновения неприятных кренов в поворотах.

Загрузка…

okeydrive.ru

Инструкция по замене передней стойки стабилизатора

От подвески автомобиля напрямую зависит комфорт вашей езды. И для многих водителей поломка одного из элементов подвески или же неправильная работа всей системы – сущий ад, ведь многие из них, как говорится «ни в зуб ногой» как в ремонте подвески, так и в других системах автомобиля. Итак, если детально разобрать подвеску автомобиля, то из множества ее деталей можно увидеть такие элементы, как передняя стойка стабилизатора и втулка. Про эти детали и пойдет речь в этой статье, ведь стойки и втулки переднего стабилизатора связаны между собой. От качества работы втулки может зависеть работа стойки. В этой статье мы детально разберем каждую из деталей, а также научимся понимать, когда необходимо проводить замену передних стоек стабилизатора, а также как легко заменить втулки.

Содержание статьи

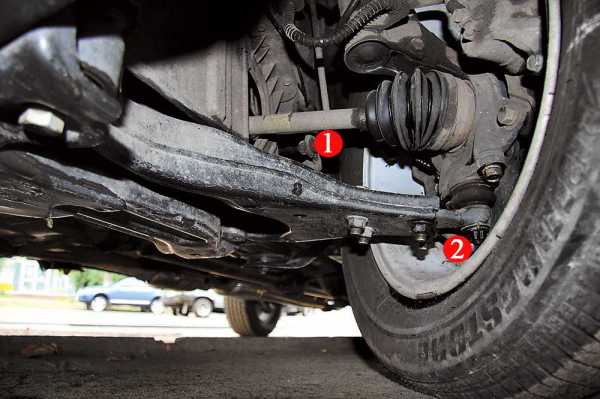

Устройство и роль стойки

Передний стабилизатор выполняет весомую роль в правильной работе автомобиля, а стойки и втулки переднего стабилизатора являются неотъемлемой его частью. Роль стойки стабилизатора заключается в том, что она служит соединительным элементом между стабилизатором и центральным элементом подвески автомобиля. К примеру, в независимой подвеске передних колес стойка стабилизатора соединяет концы стабилизатора с поворотным кулачком. Для того, чтобы соединение стабилизатора с системой подвески было подвижным, на краях стойки стоят шарниры.

Эта деталь имеет очень простую конструкцию и при этом она очень эффективна. Деталь представляет собой шток, длинна которого составляет от пяти до двадцати сантиметров. По краям этого штока расположены шарниры (для подвижности), которые приваренные к нему под углом девяносто градусов. Конструкция шарнира очень напоминает конструкцию шаровых или же наконечников рулевых тяг. В конструкцию шарнирных соединений входят обойма и шарнирный палец, который вправляется в эту обойму. Для крепления стоек к другим элементам подвески на концах шарнирных соединений есть резьба, на которую для крепления накручиваются гайки. Чтобы создать защиту для шарнирных соединений стоек стабилизатора, были придуманы защитные, герметичные пыльники, внутри которых находиться смазка. Эта смазка имеет среднюю густоту, так как она не должна терять свои свойства при различных изменениях погодных условий (перепаде температуры).

Существуют также стойки, которые имеют одно шаровое соединение и простое крепление. На том конце которым стойка присоединяется к стабилизатору подвески, крепление в виде сайлентбокса. Сам же передний стабилизатор в таком случае имеет проушину, в которую продевается тот край стойки, где расположена резьба под гайку. Выделяют два основных типа стоек стабилизатора (это зависит от автомобиля). Так вот, они могут быть симметричные и несимметричные. В первом случае деталь можно устанавливать как угодно, а во втором – шарниры имеют разное расположение (левый и правый).

Какая же главная роль стоики? Стойка обеспечивает соединение стабилизатора с поворотным кулаком или ступицей и зависит от расположения (передняя или задняя подвеска). При этом соединении детали имеют ограниченную подвижность, что просто необходимо при заходе автомобиля в поворот. Когда авто выполняет поворот, на него действуют разноплановые силы. И для того, чтобы разноплановые силы не повредили такие важные элементы как проушина, передний стабилизатор и ступица, используется стойка стабилизатора. При этом данная деталь работает под воздействием на нее огромных нагрузок, которые со временем приведут к износу стойки.

Втулка так же играет важную роль в работе стабилизатора. Есть два вида втулок: резиновые и сферические. Заметить изношенность втулки, как и другой детали транспортного средства, чем раньше- тем лучше. При выявлении дефектов ее необходимо заменить срочным образом.

Про выход из строя втулки могут говорить шумы при работе автомобиля на высоких скоростях или шумы в момент преодоления препятствия. Как показывает практика, замена новых втулок положительно влияет на долговечность стоек стабилизатора.

Поломки и ремонт

Некачественно покрытие дорог приводят к тому, что стойки изнашиваются. Некоторые автомобилисты меняют их через каждые двадцать тысяч километров. Выделяют такие признаками того, что эти элементы постепенно приходят в негодность:

• Стук, который возникает во время движения автомобиля, а особенно его слышно во время переезда препятствий типа «лежачий полицейский»;
• Машина начинает вести себя не правильно: плывет, произвольно уходит в сторону;
• При выполнении поворота наблюдаются особо высокий крен авто;
• Кузов очень сильно раскачивается в момент торможения или выполнения поворота, но при этом стойки амортизатора целые.

Итак, провести диагностику стоек вполне можно самостоятельно. Например, подтянуть шарниры. Для этого я рекомендую воспользоваться нехитрым инструментом – монтировкой. Нею надо вывернуть переднее колесо в сторону и в месте крепления стойки попробовать покачать ее в стороны. Для того, чтобы лучше определить результат, надо покачать стойку рукой. В том случае, когда она шевелится без каких-либо усилий, вывод один – вскоре шарниры можно будет выбросить.

Второе, на что нужно обратить внимание – это пыльники. Если на их поверхности наблюдаются механические повреждения (трещины) и видны следы масла, то это значит, что и сами стойки долго не прослужат.

Для того, чтобы понять, откуда доноситься стук, который появляется во время движения, необходимо провести диагностику, прибегая к помощи еще одного человека. Для этого нужно машину загнать на смотровую яму или на высокую эстакаду. Один человек расшатывает авто, а второй пытается уловить звук, прислонив руку к шарниру.Таким образом можно не только услышать этот звук, но и почувствовать, откуда именно он исходит. Дельный совет: учитывая тот факт, что при подобной проблеме автомобиль не теряет способность ездить, не желательно оставлять все как есть. Иначе вы рискуете получить разрыв стойки. Лучше сразу ее заменить на новую. Тем более, что сегодня приобрести ее не составляет сложности, так как существует большое количество аналогов оригинальным изделиям. Ее можно купить на любом авторынке.

Чтобы произвести демонтаж испорченной стойки, нужно установить автомобиль в режим ручного тормоза, а под задние колеса подложить фиксаторы. Для облегчения проведения работы можно использовать средство для смазки деталей. Далее нужно открутить крепежную гайку, при этом шестигранником придерживать полуось, чтобы та не прокручивалась. Снимается шайба и гайка штока ослабляется при помощи ключа на 27. Также надо переднюю часть авто немного приподнять с помощью домкрата.

Далее отводится суппорт в сторону, чтобы он не мешал. Верхний болт открутите полностью, а нижний немного ослабьте. Далее, подобрав ключ, откручиваем крепежные болты. Итак, крепление снято и стойку можно демонтировать. При необходимости также замените подушки стабилизатора и втулки, если они износились. Совет: чтобы в будущем гайки не откручивались от вибрации, смажьте их смазкой.

Демонтаж и замена втулок стабилизатора также трудоемкая работа, так как затрагивает много сопутствующих элементов. Сначала необходимо зафиксировать неподвижно автомобиль. Потом снять колесо и защитный щиток двигателя в правой арке. Для облегчения откручивания болтов можно использовать всем известный ВД-40. Далее нужно зафиксировать ключом пазы стойки. Откручиваем крепежную гайку к АММО. Потом можно обе стойки отсоединить от стабилизатора. Домкрат нужно установить под левую часть подрамника и приподнять кузов. При помощи ключа откручиваем болт подрамника. Далее попускаем домкрат, таким образом подрамник немного опуститься вниз. Теперь можно снимать хомут, отвинтив его болты. Когда хомут будет снят, тогда можно снимать и испорченную втулку. На это место установите новую втулку, при этом разрез на ней должен быть повернут от вас. Когда втулка села на свое штатное место, одевается хомут. Болты закручиваются равномерно. Такие же комбинации проведите и для второго колеса. Работа по замене втулок не так сложна. Здесь очень важно ее поэтапное выполнение.

При выполнении ремонтных операций с автомобилем необходимо большое внимание уделять личной безопасности. И пусть у вас никогда не возникает тупиковых вопросов и трудностей относительно ремонта или замены частей подвески.

Видео “Замена стоек стабилизатора”

На записи показан процесс замены стоек переднего стабилизатора поперечной устойчивости на машине марки “Renault Logan”.

mineavto.ru

как и когда менять? — бортжурнал Hyundai Accent 2007 года на DRIVE2

Прежде чем разбираться с темой, что такое втулка стабилизатора, не мешало бы освежить в памяти знание о самих стабилизаторах, для чего они нужны? Главная задача этой детали — это удерживать автомобиль максимальной параллельно дороге. Невзирая на различные риски, к примеру, повороты, торможения, которые вызывают как поперечные, так и продольные крены. Справляться с ними и должен стабилизатор. На фото: втулки стабилизатора Honda Civic 5D Конструктивно стабилизатор представляет собой обычную тягу, задача которой соединить подрамник с креплением колеса. Когда речь заходит о передней подвески, то здесь разумней сказать, что крепление происходит с рычагом подвески, так как зачастую спереди установлен МакФерсон. Втулка стабилизатора — желтого цвета При малейшем крене, концы стабилизаторов начинают двигаться, тем самым уменьшая крен. Движение происходит по втулкам, о которых и пойдет речь. Предназначение последних в том, чтобы стабилизатор мог скручиваться разнонаправлено. Именно поэтому и крепят его с помощью втулок. Со временем втулки стираются, отчего возникает люфт, который послужит к неправильной работе для всего механизма. Повышается так называемая «свобода детали», тогда по большому счету роли в наличие стабилизатора нет. Потому что аналогично его отсутствию, крены увеличиваются за счет больших ходов и вращения, теряется управляемость и это чувствуется по большей части в поворотах. Схема подвески Виды Существует несколько разновидностей втулок: • Резиновые втулки. • Полиуретановые. Аналогичны предыдущим, за исключением материала производства. Резиновая слева, справа полиуритановая втулка стабилизатора В последнее время, автомобилисты отдают предпочтение полиуретановым втулкам, из-за их высоких эксплуатационных характеристик. Как правило, «ходят» дольше. Но, это тоже индивидуально, смотря как ездить. Также не стоит выпускать из вида такой нюанс, что для почти каждой модели свои размеры и конфигурация втулок, отчего особое внимание нужно уделять выбору и подбору под конкретную модель. Наиболее остро этот вопрос стоит для зарубежных автомобилей. Какой ресурс? Этот вопрос довольно индивидуальный, как таковых точных «пробегов» ни один производитель дать не сможет. Все зависит от конкретных условий эксплуатации, имейте виду, что плохие дороги, стиль вождения, все это оказывает влияние на «жизнь» втулки, да и в целом механизма стабилизатора. Кстати, втулки считаются наиболее проблемным местом в подвеске на Лада Веста. Практически сразу с завода начинается скрип, к нему во время движения по кочкам не редко прибавляется стук. Проблема в том, что используют не качественный материал для изготовления, отчего ресурс родных втулок на Весте, весьма мал. Лечиться все банально просто, необходимо подобрать аналоги с других моделей. Если судить, по отзывам водителей, то неплохо себя показали втулки немецких брендов, которые зачастую устанавливаются на «немцах» с завода. К примеру, родные детали нередко могут прослужить и более 150 000 км. Тогда же, когда речь заходит об аналогах из Китая, то ресурс сокращается в несколько раз. В целом, среди автомобилистов принято считать, что средний «пробег» для резиновой втулки 70 000 км, более усовершенствованные полиуретановые 100 000 км «пробегают». Некоторые же производители и вовсе рекомендуют проводить плановую замену после 30 000 км, чтобы избежать появления «сюрпризов». Но, как уже говорилось, все индивидуально, нужно учитывать все особенности эксплуатации. Также стоит уточнить такой нюанс, на ресурс втулок огромное влияние оказывает состояние самой тяги (стаба). К примеру, если в месте крепления втулки имеется выработка, то заявленный срок деталь точно не прослужит и полноценно справляться с задачей также не станет. Как правило, после замены родных втулок, владельцы наблюдают небольшую выработку металла, где-то около 1,5 мм. С каждой заменой втулок, выработка будет только увеличиваться, поэтому разумней при сильном износе заменять деталь целиком, чтобы был толк, в общем, от работы этого механизма. Признаки неисправностей Приведенные ниже признаки могут свидетельствовать, что в работе подвески что-то не ладное. И одно из мест, которое стоит проверить — стабилизатор.
Итак: •
Появилось биение руля. • Образуется небольшой люфт при повороте руля. • Машина стала «рыскать» при движении. • В поворотах со стороны колес слышатся отчетливые щелчки. • Автомобиль ведет в одну сторону. • Чувствуется вибрация. Как заменить? Вопрос замены для некоторых автомобилей сугубо индивидуальный, ведь в зависимости от модели, крепления могут отличаться. К примеру, для замены втулок на Мазда 6 и 5 спереди, придется снимать и рулевые тяги, чтобы добраться до скоб крепящих саму штангу. Но, в целом, можно составить небольшой план работы. Итак: • Поднимите машину на подъемнике или загоните на яму, для удобства. • Перед тем, как откручивать болты, рекомендуем обработать их специальным средством, чтобы они легко открутились, к примеру, WD-40. Замена втулок стабилизатора на примере Volkswagen Polo sedan Имейте виду, что болты и после этого могут не поддаться. Тогда в дело вступает «болгарка». Но предварительно позаботьтесь о том, чтобы убрать из «опасной» зоны топливные шланги. Срежьте «уши» скоб, чтобы «освободить» штангу. • После того, как открутили скобы (хомуты), как бы отводим сам стабилизатор от подрамника, чтобы легче было снимать втулку. Используйте ломик. • Стягиваем старую втулку. Надеваем новую деталь. Заменили втулку • Далее возвращаем на место хомут. Обратите внимание, в большинстве случаев, хомут на новую втулку «садится» крайне плохо, поэтому старайтесь максимально ровно его расположить, минимизируйте трение (воспользуйтесь смазкой). • Притягиваем хомут болтом. Кстати, предварительно рекомендуем обработать смазкой и болт с гайкой, чтобы в будущем не возникло проблем с откручиванием. Кстати, такой немаловажный нюанс во время замены. Менять нужно обе втулки сразу, то есть не оставлять на правой стороне старую деталь, а с левой, к примеру, устанавливать новую. С обеих сторон должны быть новые втулки.

www.drive2.ru

Замена втулок стабилизатора своими руками

Подвеска транспортного средства – одна из важнейших частей, подвергающаяся большой нагрузке и принимающая на себя все удары неровной дороги. Благодаря ее работе водитель может чувствовать себя комфортно и не бояться, что во время движения ситуация может выйти из-под контроля. Однако из-за больших нагрузок, особенно при езде по плохим дорогам, что в РФ не редкость, ее детали часто выходят из строя. Наиболее распространенной проблемой является поломка втулок стабилизатора. Давайте подробно разберемся, из-за чего это происходит и как осуществляется замена втулок стабилизатора.

Для чего нужны втулки стабилизатора?

Ответ на вопрос: «Зачем нужны втулки стабилизатора?» очень простой. Основное назначение данной детали автомобиля заключается в том, что она будет влиять на производимый подвеской при движении транспортного средства шум, снижая его. Также с ее помощью осуществляется крепление стабилизатора к кузову вашей машины.

Особенностью данной детали является ее упругость. Благодаря тому, что она сделана из таких материалов, как полиуретан или резина, при изменении высоты колеса вы не услышите никаких звуков. Выбор данных материалов позволяет закрепить стабилизатор к кузову, невзирая на постоянное изменение расстояния между ними, возникающее при изгибах.

Обратите внимание! Форма стабилизатора имеет схожий вид для большинства автомобилей, однако может быть модифицирована из-за конструктивных особенностей.

Зачем менять втулки стабилизатора?

Если вы не позаботитесь о своевременной замене втулок стабилизатора, будет происходить следующее. При входе в поворот или при передвижении по дороге с неровной поверхностью вибрация подвески, возникающая при данных действиях, не будет гаситься. Также ухудшится доводка штанги стабилизатора на автомобиле.

С подобными неисправностями вы сможете довольно долгое время ездить, но это будет намного быстрее изнашивать ресурс вашей подвески и всего автомобиля в целом. Кроме того, выход из строя стабилизаторов приводит к появлению довольно неприятных шумов.

Как определить признаки износа втулок стабилизатора?

Возникновение следующих неисправностей при работе транспортного средства будет говорить о неисправности втулок стабилизатора:

• первым звонком, при выходе из строя втулки, будет появление шума и стук в подвеске при движении автомобиля. Отличием от неисправностей с амортизаторами будет являться то, что стучать подвеска будет не только при прохождении неровных поверхностей, но и при вхождении в повороты с малым радиусом. Причем дорожное покрытие в данном случае может быть исправно, и не содержать неровностей;
• если не обратить внимание на появившийся стук в подвеске и продолжить эксплуатировать автомобиль, ситуация начнет ухудшаться. Шум в подвеске возрастет, и будет вызываться при любом изменении положения подвески. Происходить это будет из-за увеличения трещин и деформации втулок стабилизатора;
• следующим шагом станет появление большого крена автомобиля при совершении поворотов с малым радиусом. Кузов будет сильно раскачиваться;
• в некоторых автомобилях может появиться люфт рулевого колеса. Это связанно с их конструктивными особенностями;
• дальнейшее игнорирование ситуации приведет к тому, что управляемость автомобиля будет падать. Автомобиль может начать водить из стороны в сторону при попытке совершить какой-либо маневр.

Не стоит доводить автомобиль до такого состояния, ведь это ставит под угрозу не только вашу жизнь, но и безопасность других участников дорожного движения.

Важно! Большинство втулок стабилизатора имеют рабочий ресурс, составляющий от 30 до 40 тысяч километров. Не стоит превышать данную цифру и рисковать своей безопасностью.

Если у вас нет возможности отвезти автомобиль в сервис для диагностики, вы можете убедиться в неисправности втулок своими силами. Для этого вам нужно:

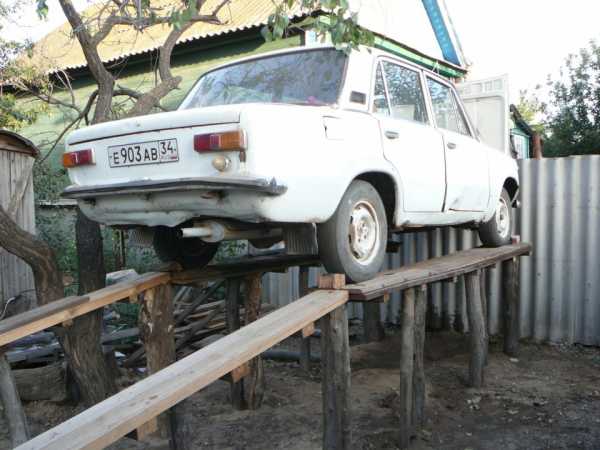

• найти эстакаду или яму для осмотра. В данном случае не стоит пользоваться домкратами или подъемниками. Дело в том, что проверка будет сопровождаться сильным раскачиванием автомобиля и сильным физическим воздействием на стабилизатор. Из-за этого автомобиль может потерять устойчивость и соскочить с данных устройств. В лучшем случае это может закончиться травмой, в худшем – летальным исходом. Поэтому, для обеспечения максимальной безопасности, рекомендуется пользоваться эстакадами и ямами;
• далее проводится визуальная оценка состояния резинок. При обнаружении каких-либо трещин или разрывов такую деталь необходимо заменить;
• далее необходимо произвести сильное физическое воздействие на стабилизатор. Подергайте его в различных направлениях. Скрипы и шум, сопровождающие данное действие, будут означать необходимость замены втулки.

Как поменять втулки стабилизатора?

Ремонт резиновых втулок является дешевым, и его можно провести в сервисе, при помощи опытных специалистов. Данная процедура не должна сильно ударить по вашему бюджету. Если же вы предпочитаете проводить ремонт собственными силами или у вас нет возможности посетить сервис в ближайшее время, тогда вам необходимо выполнить следующие действия:

• отгоните автомобиль на яму или эстакаду. Можно воспользоваться подъемником или домкратом, но это менее надежные и безопасные способы;
• ослабьте болты колес, рядом с которыми находятся неисправные детали, а затем снимите их;
• следующим шагом будет снятие гаек, отвечающих за крепление стойки к стабилизатору. По окончании этой процедуры разъедините стойку и стабилизатор;
• далее следует обратить внимание на болты крепления скобы. Задние необходимо ослабить, а передние выкрутить;
• следующим шагом будет удаление грязи и очистка места установки новых втулок стабилизатора. Проводите эту процедуру тщательно, ведь от качества ее проведения будет зависеть срок эксплуатации новых втулок;
• смажьте втулки с внутренней стороны. Для этого вы можете использовать силиконовый спрей или обычный мыльный раствор;
• вставьте новые втулки на их место крепления и приведите транспортное средство в исходное состояние.

Обратите внимание! Некоторые модели автомобилей, из-за их конструктивных особенностей, требуют снятия защиты картера.

Самой сложной частью считается процесс замены передних втулок транспортного средства. При его проведении могут возникнуть дополнительные сложности из-за особенностей конструкции.

Из-за чего втулки стабилизатора могут выйти из строя?

Основной причиной, из-за которой происходит износ этих деталей, является сильное воздействие на них во время работы машины следующих факторов:

• воздействие химическими веществами. Возникает оно по причине близкого расположения к колесам автомобиля. Во время движения на открытые части втулок попадают различные химические соединения. Наиболее опасными из них являются вещества, используемые зимой для устранения гололеда на дороге. Они оказывают сильное воздействие на структуру втулок, способствуя их рассыханию и появлению трещин;
• сильное механическое воздействие. Качество дорог в каждом регионе отличается друг от друга. Однако даже в самых благоприятных районах существует много трасс, качество которых оставляет желать лучшего. Соответственно, чем больше автомобиль эксплуатируется на дорогах, имеющих серьезные повреждения, тем быстрее расходуется прочность деталей. Происходит это из-за увеличения трения, возникающего при компенсации подвеской неровностей дорожного полотна;
• качество материала, из которого изготовлены втулки. Обычно даже самые хорошие резиновые втулки имеют сравнительно небольшой срок эксплуатации. А ведь именно их большинство производителей ставит на свои машины. Поэтому, при замене старых втулок на новые, специалисты рекомендуют пользоваться продукцией, сделанной на основе полиуретана. Эти изделия имеют существенно больший запас прочности и прослужат вам ощутимо дольше.

Какие автомобили чаще всего испытывают проблемы со стабилизаторами?

Данный вид поломок, рано или поздно, происходит на всех автомобилях. Однако есть транспортные средства, испытывающие эти проблемы чаще других. К ним относятся следующие автомобили:

• Лада Веста;
• Фольцваген Поло;
• Шкода Рапид;
• Рено Меган;
• Мерседес Спринтер.

Какие инструменты могут понадобиться при самостоятельной замене стабилизаторов?

Выполнение данной работы не потребует от водителя высокотехнологичных приборов. Для этого необходимо иметь следующие инструменты:

• домкрат;
• удлинитель для ключа;
• накидной ключ на 10 и 13;
• линейка;
• торцовые головки на 13 и 14. Желательно удлиненные;
• ключ-трещетку.

Это минимально необходимый набор инструментов, без которого вы точно не сможете провести ремонт. Однако вам может понадобиться дополнительный набор. Данная необходимость может возникнуть при снятии гаек крепления. Дело в том, что в процессе эксплуатации они могут прикипеть к детали. В таком случае вам может понадобиться болгарка или ножовка по металлу. Пользоваться данными инструментами нужно очень аккуратно, ведь вы можете повредить стойки стабилизатора. Если это произошло, то вам необходимо будет менять и их тоже.

Вывод

Несмотря на достаточную простоту устранения данного вида неисправности, производите все действия предельно аккуратно. Особенно в тех случаях, когда в процессе задействован домкрат.

Любое неосторожное движение может закончиться плачевно. По возможности обратитесь в сервис, где вам починят машину быстро и недорого, без угрозы вашему здоровью и состоянию транспортного средства.



djago.ru

Hyundai Accent Корейский Истребитель › Бортжурнал › Замена втулок переднего и заднего стабилизатора, стоек переднего стабилизатора

В последнее время подвеска что-то совсем не радует( Еще с осени лежали комплект полиуретановых втулок и стоек переднего стабилизатора.

19-0004 X5 resource 2 шт. (Задняя подвеска)
19-0010 X5 resource 2 шт. (Передняя подвеска)
CLKH-18L CTR 1 шт. (Передняя подвеска слева)
CLKH-18R CTR 1 шт. (Передняя подвеска справа)

Итак, приступим…

Начнем с задней подвески.

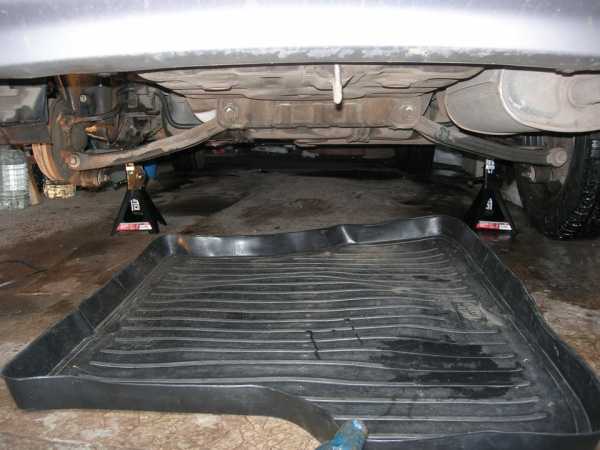

Вывешиваем весь зад, снимаем колеса.

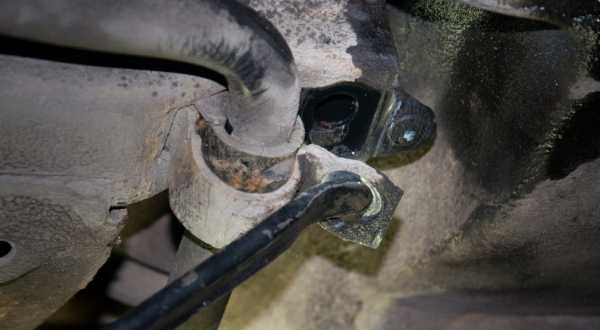

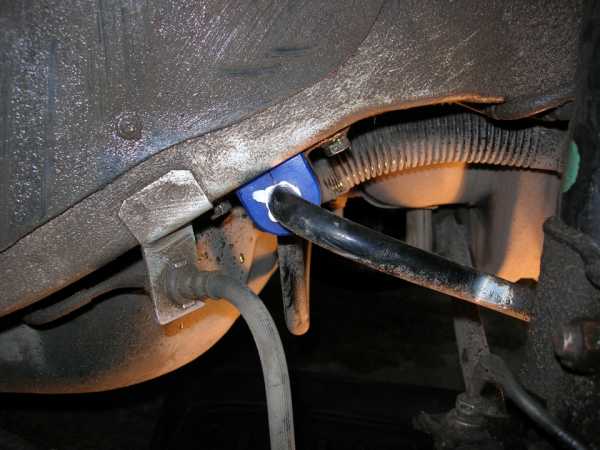

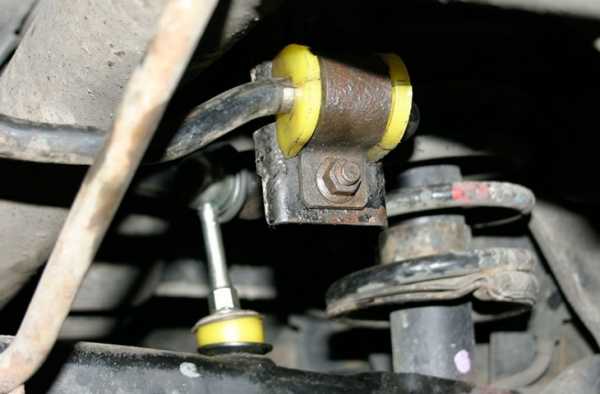

Вот она — втулка стабилизатора задней подвески. Для откручивания кронштейна нам понадобится ключ на 12

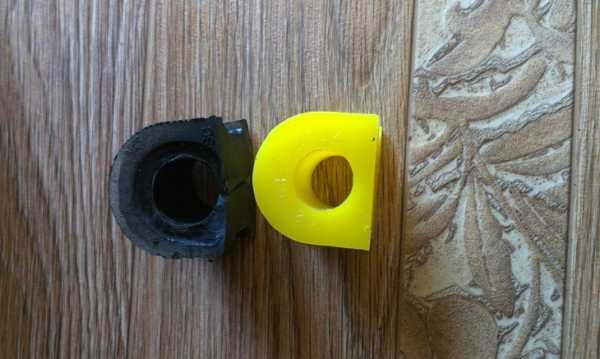

Старая резиновая и новая полиуретановая втулка. Перед установкой на полиуретановой втулке у основания надо сделать разрез (для примера смотрим старую резиновую)

Одеваем втулку на стабилизатор. Я смазал втулки изнутри керамической пастой Liqui Moly чтоб не скрипели.

Сам стабилизатор при вывешенном автомобиле находится в нейтральном положении, при установке втулок просто откручиваем кронштейн, меняем втулку, закручиваем кронштейн.

Далее передняя подвеска:

Вывешиваем перед, снимаем колеса.

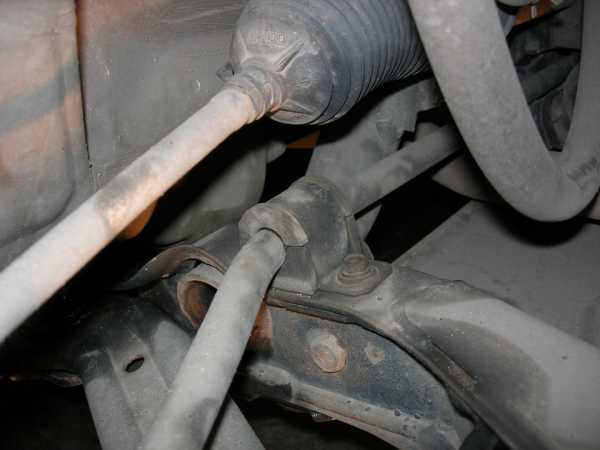

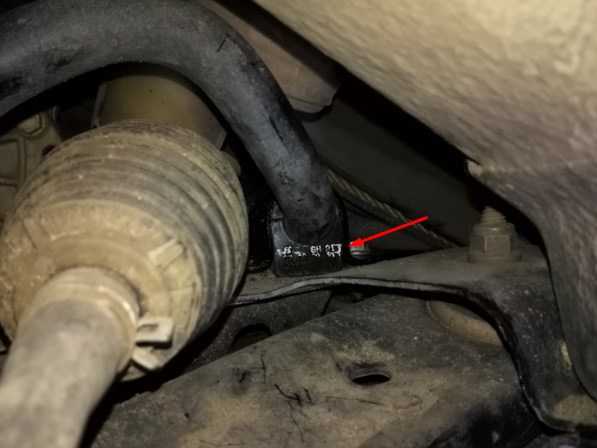

Вот она

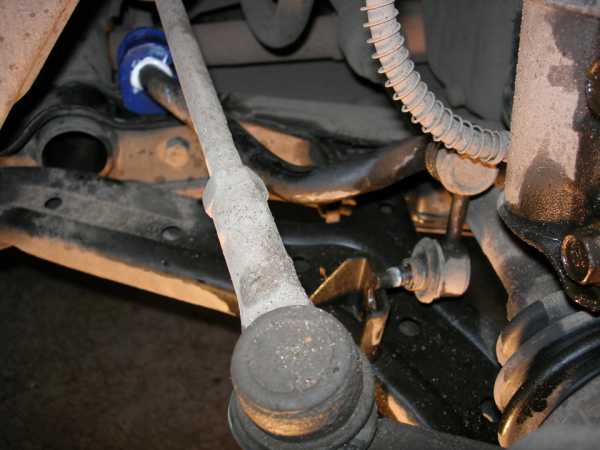

Вот такой вот хитрый кронштейн закрывает втулку. Ключом на 12 откручиваем крепящий болт, и отгибаем.

А вот снять старую и поставить новую втулку у меня получилось лишь отвернув крепление стойки стабилизатора (ключ на 14). При этом можно приподнять, немного сместить стабилизатор для упрощения работы.

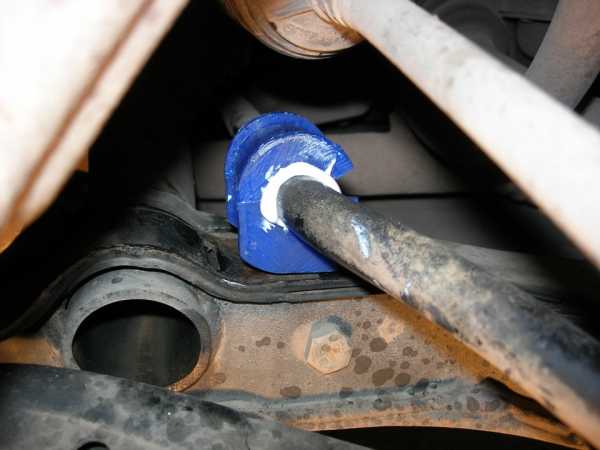

Установлена новая втулка. Снутри также промазана керамической пастой Liqui Moly. Зацепляем кронштейн в прорезь и видим, что втулка не полностью заходит в кронштейн. Я взял болт М8 подходящей длины (с родным который там стоял дотянутся не получилось) и закручиваем кронштейн. Он сядет на место. Потом вместо него вкручиваем родной болт. Перед установкой втулку надо прорезать (как на старой резиновой). Прорезь должна быть направлена к переду автомобиля.

С стойками переднего стабилизатора проблем не возникло, все открутилось как надо (предварительно набрызгал WD-40).

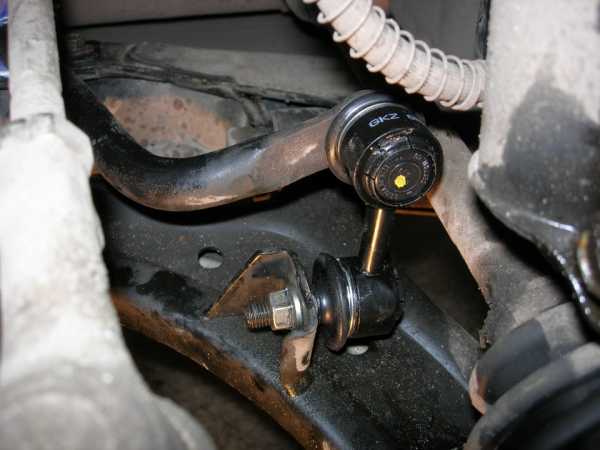

Установлены новые стойки стабилизатора

Так как эта лишь часть проделанной работы, впечатления будут в следующей записи БЖ посвященной замене амортизаторов))

www.drive2.ru

Поговорим про втулки стабилизатора

Автомобиль должен быть комфортным и безопасным. Должен двигаться равномерно. Быть устойчивым против опрокидывания и в поворотах. Для достижения таких показателей существует масса разных способов. Сейчас речь пойдет о стабилизаторе поперечной устойчивости и его элементах в системе подвески автомобиля.

Наверняка, каждый водитель неоднократно замечал, что автомобиль при прохождении поворота кренится в сторону. Иная машина, наоборот, будто вцепившись шинами в дорожное полотно, проходит вираж без лишних раскачиваний.

Безусловно, очень многое зависит от типа и конструкции подвески. И, кстати, из серии в серию она претерпевает значительные изменения. Необходимо отметить, что для комфортной езды подвеска должна быть мягкой. Но в мягкости есть много минусов. Один из них – раскачивание кузова. Чтобы предотвратить это явление, конструкторы могут идти на различные ухищрения. Об этом далее.

Установка стабилизатора позволяет подвеске быть немного жесткой, удерживать автомобиль от чрезмерного раскачивания с сохранением комфортных ездовых характеристик. Втулки стабилизатора ему в этом активно помогают.

Стабилизатор изготовлен в виде металлического прутка и обладает пружинными свойствами. Втулки переднего стабилизатора устанавливаются примерно посредине (в зависимости от конструкции) и изготовлены из резины.

 Средней частью стабилизатор крепится к кузову или балке. Имеет П-образную форму. Концы, посредством шарнирных стоек (в народе их называют косточки), крепятся к элементам подвески, чаще к рычагам.

Теперь рассмотрим, что такое втулка. Втулка, в контексте стабилизатора – сопрягаемая деталь. То есть, она своим внутренним отверстием одевается на деталь (примером может служить хват рукой), снаружи на нее ставится крепеж и привинчивается к жесткому элементу (в нашем случае, кузов автомобиля либо балка подвески). Результат: стабилизатор закреплен жестко, но благодаря втулкам имеет возможность «плавать», выполняя свои рабочие функции.

Втулки стабилизатора при износе могут досаждать неприятным стуком. Как этого избежать?

Поперечная устойчивость автомобиля крайне важна, в особенности при прохождении поворотов. Если, к примеру, не учесть скорость вхождения в поворот, машина запросто может перевернуться. Конечно, если за рулем «сорвиголова», авто могут не спасти даже самые новомодные системы курсовой устойчивости. При изменении траектории движения, машина наклоняется в сторону противоположную повороту. Есть риск опрокидывания. При этом одно колесо более нагружено, чем другое. Из этого следует, что более нагруженное колесо нужно «поддержать». Эта функция возложена на стабилизатор. Втулки стабилизатора, в свою очередь, обеспечивают ему «плавающее вращение», чтобы исключить разрыв металла от перегрузки.

Стабилизатор — весьма надежный элемент в подвеске машины. Поскольку он воспринимает переменные нагрузки, связанные с ним детали изнашиваются. Замену неисправных деталей на новые целесообразно выполнять при очередном техническом обслуживании, не дожидаясь их полного разрушения. Втулки стабилизатора, при условии их надлежащего качества, служат достаточно долго, порядка 10000 км пробега. Но могут напомнить о себе и раньше характерным скрипом и стуком. Пугаться этого не нужно! Но затягивать с решением вопроса тоже не стоит. Замену втулок стабилизатора можно выполнить и самому. Высокой квалификации и богатого слесарного опыта это не требует. Но обязательно нужно ознакомиться с руководством по ремонту автомобиля. Так же не менее важно отыскать и приобрести втулки высокого качества, тем самым максимально исключив вероятность их преждевременного износа.
