Usb заглушка – Hyundai Getz GLS (BJ101101E) › Logbook › USB разъем (зарядка для мобильного) в заглушке у прикуривателей [УНИВЕРСАЛЬНАЯ].

Заглушка под USB — logbook Toyota Corolla «Турчанка-Зажигалка» 2002 on DRIVE2

Приветствую всех кто заглянул в данную запись!

Искал под стандартные размеры одной из видов Тойотовских заглушек (а именно плоская, прямоугольная с размером 24.35х42.25мм) с USB разъемом, а еще лучше чтобы их там два было… но так и не нашел… На том же Али есть кнопки-USB для Тойот, но они с другими размерами…

Не помню у кого из Королловодов увидел запись по Оригинальной Китайской заглушке от Chery Tiggo, и то что она защелкивается в Тойоту как родная… Заказал пару штук, одну в Короллку, вторую в Камрюху (фото как это выглядит в Камри, в ее БЖ)…

Каталожный номер виден на фото. Стоимость 42р. за 1шт…

Взял два USB кабеля, и срезал со штекеров все лишнее…

Вид наконечников изнутри…

Равномерно разметил на заглушке места под гнезда, и надфилем, с постоянными примерками выпилил два прямоугольника, что бы гнездо заходило в заглушку впритирку жестко фиксируясь в ней…

То что получилось…

Затем просто пропускаем сквозь заглушку кабель, штекером вперед…

Наконечник проходит свободно, т.к. его размер поменьше чем размер гнезда…

С небольшим усилием, задавливаем гнезда в заглушку…

Общий вид…

Затем открытые контакты залил термоклеем, восстановил то что срезал… И зафиксировал разъемы в заглушке (чтобы при изъятии флэшки гнездо не выдергивалось вместе с ней), предварительно вставив в гнезда флэшку, чтобы клей не попал в само гнездо…

Получаем такой вид…

Поставил в машину… Подключил один разъем к магнитоле, второй к зарядке телефона…

1

2

Попробовал дома подсветить диодом (фото забыл сделать), и свет отлично проходит именно сквозь гнезда, и прозрачный термоклей ему не помеха… Возможно дополню еще подсветку… т.к. форма заглушки «коробочкой» позволяет спокойно внедрить в стенку диод…

Спасибо всем кто дочитал, и удачи вам во всех ваших начинаниях!

www.drive2.com

USB заглушка (ч. 1/2) — бортжурнал ГАЗ 31 Серая лошадь 2005 года на DRIVE2

Всем привет! В этой записи я расскажу как в заглушку кнопки установил usb разъем

Готовый результат

На али был куплен usb адаптер для прикуривателя. Для волговского прикуривателя он короткий. Но я специально покупал для заглушки

Технические характеристики

В заглушке прорезал канцелярским ножом отверстие…

…под размер usb штекера

Так как usb гнездо имеет бортики, его надо засовывать с наружной стороны заглушки. Для этого отпаиваем гнездо от платы…

Вынимаем пластмассовую часть гнезда из металлической. Ее можно выдавить флешкой

Ножки загибаем, так как они мешают просунуть гнездо в заглушку

После того, как просунута металлическая часть гнезда в заглушку, ножки разгибаем обратно и вставляем пластмассовую часть.

Вы уже заметили царапину на заглушке. Я начал прорезать отверстие, а потом вспомнил про светодиод. Вот он будет выше usb порта

Припаиваем печатную плату и отгибаем немного верхние тоненькие ножки металлического корпуса, которые зажимают флешку, чтобы они упирались в заглушку. Получается, что снизу упирается платой, а сверху этими ножками и гнездо надежно зафиксировано в заглушке.

Для светодиода сделал отверстие меньше его диаметра. Светодиод яркий, и я подумал, если его просунуть в отверстие, то он будет высовываться из заглушки и ярко светить в глаза. А так, я просто приставил его к маленькому отверстию изнутри и припаял одной ножкой к корпусу usb — это минус. А вторую ножку проводом соединил с плюсом на плате

В нижнюю часть заглушки я хочу установить выключатель, примерно такой подходит по размеру. Об этом будет вторая часть записи.

www.drive2.ru

Заглушка с usb кабелем в бардачок. — бортжурнал Лада Гранта Cold As Ice 2012 года на DRIVE2

Как многие замечали, в грантах в бардачке есть небольшое прямоугольное отверстие. Каждый думает как его использовать по-разному. Кто то выводит туда зарядку для телефона, кто то ставит дополнительную кнопку. На машинах по-дороже там вставлен специальный кабель, совмещенный с заглушкой, являющийся удлинителем для usb выхода мультимедийной системы. Код такого проводка 21920-7905020-00 его цена около 400р. На некоторых первых люксах его не было.

Фото кабеля

Фото заглушки

Сильно не пинать, эти фото взяты из поисковика.

Меня такая ситуация совсем не устроила, поэтому я решил выйти из нее нетривиальным способом. А именно распечатать заглушку на 3D принтере, благо есть друг, который занимается печатью.

Собственно рассказывать особо нечего: проектировал заглушку в Solid Works 2010. Вся проектировка заняла 20 минут, с множественными перерывами на чай. 😀
Прикладываю скриншоты из проекта.

Полный размер

Полный размер

Полный размер

После чего отдал другу проект на печать. Печать заняла около 0,5 — 1 часа. Точнее сказать не могу, поскольку не присутствовал при печати.
Ну и фото распечатанной заглушки.

Полный размер

За качество не пинать, снимал не я.

Полный размер

После того как я получил заглушку, я приобрел за 100р USB удлинитель. Вставил его просто путем подгонки, и разжатия usb разъема внутри заглушки, хотя можно было поступить проще и подогнать внутреннюю часть заглушки под размер usb кабеля и вклеить его туда, скажем клеем «poxipol».
Сама заглушка держится в гнезде просто за счет плотной подгонки, не выскакивает, хотя можно и вклеить.

Ну и напоследок фотография того, как это выглядит в машине.

Полный размер

А для чего все это было сделано, вы узнаете в следующей записи.

www.drive2.ru

USB в заглушку… — бортжурнал Toyota Camry «Чёрная Корона» 2003 года на DRIVE2

Доброго времени суток всем…
Тема не новая, много кто врезает в пустые заглушки USB разъемы… В общем, кашу маслом не испортишь…) Добавлю свое…)

Долго искал под стандартные размеры одной из видов Тойотовских заглушек (а именно плоская, прямоугольная с размером 24.35х42.25мм) с USB разъемом, а еще лучше чтобы их там два было…)) Родной Тойотовской не нашел под такой размер вообще никаких, и поиски Китайской так же были безуспешны…

Решил заказать Китайскую заглушку с нужным мне размером, и поиздеваться над ней…)

Парт номер виден на наклейке. Брал две штуки, вторая ушла жить в Короллку (фото как это выглядит в Короллке, в ее БЖ)… Выполнена она в виде коробочки…

Купил два провода в USB и срезал с двух сторон все лишнее…

Выглядит это вот так…

Затем разметка на заглушке, и надфиль в руки…)

Выпиливал с постоянной примеркой, чтобы USB гнездо заходило в заглушку впритирку жестко фиксируясь в ней, и не шаталось в своем законном месте…

Затем просто пропускаем сквозь заглушку USB кабель, штекером вперед…

Он проходит свободно, т.к. размеры штекера меньше чем размер гнезда…

И применив небольшое усилие, задавливаем гнездо на свое место…

Получаем вот такой вид…

После этого все открытые контакты залил термоклеем, предварительно вставив флэшку в гнездо, чтобы клей непроник во внутрь гнезда… Так сказать восстановил что срезал…) И зафиксировал разъемы в заглушке, чтобы при изъятии флэшки гнездо невыдергивалось вместе с ней…)

Как то так это выглядит…

Ну и все это в машину… В свободное, последнее гнездо из под заглушки…)

1

2

3

Пользуюсь мини USB флэшкой на 32гб, и объем хороший, и нецепляешься за нее…
Одно USB гнездо подключено к магнитоле, второе чуть позже подключу к USB заряднику для телефона…)

И если вдруг, кому то пригодится запись, то есть еще в задумках одна доработка… Подсветка USB разъемов…) Прикинул, примерил, в темной комнате подсветил изнутри заглушки, все отлично подсвечивается, термоклей приглушает яркость и в тоже время свободно просвечивается насквозь, и гнезда отлично видно в темноте…) А так как заглушка в виде коробочки, то там не составляет труда внедрить нужного цвета диод в стенку с одной из сторон, и через обычный двух-контактный разъем, спокойно подцепиться к габаритной подсветке кнопок…)

Кстати, эта Оригинальная Китайская заглушка от Chery Tiggo защелкивается отлично, и очень плотно в отличии от оригинальных Тойотовских сидит на своем месте…) Я поторопился, и к верх ногами вставил ее на место (флэшка к верх ногами получалась), потом еле выдернул заглушку из панели чтобы перевернуть и поставить правильно…)

Спасибо всем кто дочитал…)

Удачи на дорогах!..

www.drive2.ru

Skoda Octavia Красненький шкодомобиль › Бортжурнал › USB-розетка в заглушку кнопки на панели

Уважаемые коллеги, при написании этого поста я был юн и глуп, сейчас половина всего этого колхоза уже приведена в порядок, но запись редактировать я пока не буду, т. к. фотографий новых нет, да и в целом этот изначальный вариант действительно является самым простым для исполнения.

Розетке уже года два, видел на драйве посты других людей, решил тоже сделать коротенький.
Розетка делается очень просто.

Полный размер

Потребуется:
1. Заглушка (из машины или купленная запасная)
2. Надфиль
3. Дремель/отвёртка/ковырялка
4. USB-удлиннитель
5. Клеевой пистолет
6. Автомобильный USB-зарядник
7. Один (в моём случае два) предохранителя на 25 ампер.
8. Удлиннитель прикуривателя.

———————————————
Часть первая, розетка.
———————————————

1. Рассверливаем в заглушке отверстие под юсб. Отверстие можно сделать двух размеров: по размеру USB-мамы (большое, некрасивое) и по размеру USB-папы (маленькое, не видно кишки розетки). Мы пойдём по второму варианту, чтобы вышло красиво, отверстие должно быть такого размера, чтобы UBS-папа должен еле-еле влезать туда.
В первый раз я накосячил, пришлось покупать ещё одну заглушку. Обратите внимание на величину отверстия в заглушке. В первом случае были видны кишки розетки и было некрасиво, в финальном случае, если приглядеться, видно лишь чуть-чуть контакты USB.

Полный размер

Заглушка, закосяченная заглушка, финальный вариант


2. Убираем часть мешающих рёбер жёсткости внутри заглушки
3. Обтёсываем USB-маму на удлинителе так, чтобы она поместилась внутри заглушки.
4. Вставляем USB-папу в отверстие в заглушке с внешней стороны, с внутренней стороны надеваем на USB-папу USB-маму. Таким образом USB-мама у нас находится в положении
(мама находится в положении, лол)
, когда она идеально совмещена с отверстием в заглушке. Закрепляем это положение клевым пистолетом.

Полный размер

Залил клеем

———————————————
Часть вторая, проводка.
———————————————
1. На радиорынке покупаем удлинитель прикуривателя. Я купил удлинитель-разветвитель, так как через второй прикуриватель у меня запитан видеорегитратор. Пайка внутри говно, проверяем и пропаиваем соединения, если необходимо;
2. Отрезаем прикуриватель-папу;
3. Плюс припаиваем к одной из сторон предохранителя. У меня сначала было на одном предохранителе, но иногда не хватало мощности питать и регистратор, и мощный телефон. Поэтому каждый из прикуривателей пошёл на свой предохранитель. Масса осталась спаянной воедино, желательно (но не обязательно) обжать её в кольцевой наконечник;
4. Закрепляем провод на предохранителе клеевым пистолетом;

5. Получаем вот такое устройство:

Полный размер

———————————————
Часть третяя, подключение:
———————————————
1. Устанавливаем заглушку на своё родное место, провод протягиваем поближе к блоку предохранителей;
2. USB-папу от нашей готовой розетки вставляем в автомобильную USB-зарядку, а её, в свою очередь, в один из наших прикуривателей.

Полный размер


3. Предохранители вставляем в блок предохранителей на места, которые вы считаете подходящими (ориентируйтесь по по карте предохранителей, которая размещена на крышке напротив блока): в моём случае один пошёл в гнездо от заднего дворника, которого у меня нет, второй — в гнездо подогрева задних сидений, которого у меня тоже нет. Внимание, предохранители размещать в гнезде так, чтобы припаянный провод был снизу! В обратном случае подключение через предохранитель будет бессмысленным — предохранитель останется в стороне от вашей электроцепи.

Полный размер

Один предохранитель в гнезде заднего дворника, другой в гнезде заднего попогрея. При выключении двигателя питание с обоих отключается. Если нужен постоянный ток, можно подключиться, к примеру, к гнезду 12-вольтовой розетки. В левом верхнем углу виден болт и более тёмная гайка — этой гайкой я закрепил массу на болте.


4. Массу закрепляем на одном из двух специальных болтов, которые находятся под пластиковой накладкой порога двери водителя. Можно крепить и на любом другом болте у блока предохранителей, но не забудьте поставить контр-гайку, чтобы от вибраций болт не откручивался.

____________________________________________________________________________________

Вот и всё.
Ниже ещё пара фотографий, видно что колхоз, но в целом достаточно аккуратненько. Очень боялся испортить и вторую заглушку, поэтому решил не пытаться придать отверстию идеальные боковые поверхности.

Полный размер

Внешний вид

Полный размер

Как сделать из обычного провода витушку — я расскажу… когда-нибудь.

www.drive2.ru

USB вместо заглушки на панели — бортжурнал Лада 2110 DVAH 2007 года на DRIVE2

Здравствуйте читатели моего бж!
Итак, с Китая пришла usb адаптер в прикуриватель для зарядки телефонов. Выбирал самый маленький, чтобы перенести плату в заглушку на панель.

зарядник

вид сбоку

в прикуривателе

в сравнении с европрикуривателем

в сравнении с заглушкой кнопки

Достаю заглушку с панели, беру зарядник и иду домой. Для работы понадобился паяльник, предохранитель на провод, секундный прозрачный клей и лезвие.

подготовка к работе

разобрал зарядник

подточил плату под кнопку, убрал светодиод с платы и вырезал отверстие в кнопке

Подгонка размеров платы и заглушки

Все подточил и вставил

вот что получилось

выравниваю usb в заглушке, чтобы белая полоска была ровно по отношению к отверстию

пробую воткнуть кабель

вот что получилось

теперь припаиваю провода, на + кидаю предохранитель в колбе с небольшим запасом, согласно амперности зарядки

Вот так выглядит в машине

Поставил заглушку в отверстие usb

Накинул на плюс с подогрева заднего стекла (рядом слева от кнопки usb), работает только при включенном зажигании. Позже прокину постоянный плюс.

Всем удачи на дорогах!

www.drive2.ru

Силиконовые заглушки для портов ноутбука — Обзоры товаров из Китая

Цена: 0.45$

Перейти в магазин

Вот, купила такие симпатичные заглушки из настоящего китайского силикона! Большого функционала у них нет, они «дырку на обоях загораживают» (Дядя Федор ©). Хоть в описании лота и было написано, что эти заглушки защищают от пыли, все-таки они имеют чисто декоративные функции.

Если интересно, то вот мой обзор:

Случайно натолкнулась на этот лот и даже не сразу поняла, что это. У продавца девять «веселеньких» расцветок: Black, Red, Orange, Rose, Blue, Green, Purple, Pink и White. Конечно, логичнее было бы для черного ноутбука купить заглушки черного цвета, но душа потребовала праздника… Копеечная цена решила все, на скидках 11.11 очень удобно было этим лотом добить другую покупку, чтобы можно было использовать купон. Поэтому и пришлось взять два набора — синий и красный. Один кому-нибудь подарю. Или специально куплю второй ноутбук!

На удивление посылка, которую продавец отправил обычной китайской почтой без отслеживания, пришла раньше, чем все остальное.

Упаковка:

Что получилось:

КрасныеСиние
Комплект:

В каждом наборе 13 заглушек:

  1. USB (4 шт.)
  2. RJ45
  3. VGA (D-Sub)
  4. eSATA (A)
  5. eSATA (B)
  6. SD
  7. HDMI
  8. 1394
  9. разъемы для микрофона и наушников.
Вблизи:

Заглушки разных цветов совершенно одинаковые, поэтому каждый по отдельности сфотографировала только синие:

USB, извините, что вверх тормашкамиRJ45VGA (D-Sub)eSATA (A)

SDHDMI1394Наушники и микрофон

Кроме заглушки закрывающей разъем для подключения монитора, все остальные заглушки сидят очень плотно, просто так не вытащишь. Даже длинными ногтями. Что очень хорошо — сами не выпадут и не потеряются. Возможно, надо было все-таки брать черного цвета, уж слишком сильно они выделяются на фоне черной пластмассы ноутбука. Но, в любом случае, можно купить еще и черные, а эти подавить друзьям и знакомым.

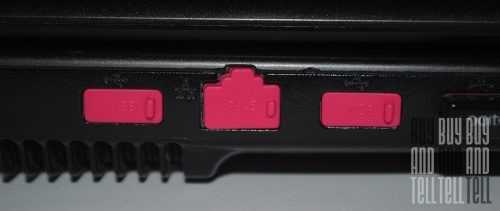

Заглушки в  ноутбуке:

В моем стареньком ноутбуке Samsung всего семь разъемов, которые теперь закрывают заглушки: два USB (третий занят под адаптер для радиомыши), VGA, RJ45, два наушники/микрофон и SD. О последнем чуть ниже.

Про заглушку картридера: эта заглушка слишком длинная, и выгибается в разъеме, а с учетом того, что картридером я часто пользуюсь, оставлять ее в ноутбуке не буду.

Вот и все. Рекомендую.
