Светодиодные лампы в габариты – Две светодиодные лампы в габариты ( T10 , W5W ) из одного магазина. Сравнения, замеры, фоты и много букв.

Содержание

Сравнение 8 светодиодных ламп для габаритов авто W5W, T10

Многие производители автомобилей уже переходят на использование светодиодных ламп в фонарях автомобиля. Фирменные лампочки для габаритов авто, рекомендованные производителем, достаточно дорого стоят. Цена объясняется тем, что производителем является именитый европейский бренд, например, Philips, Osram. Если заказывать такие сертифицированные и одобренные  у официальных дилеров в автосалонах, то цена вообще получается заоблачной, так как автосалон нехило накручивает цену на них.

Содержание

  • 1. Типы китайских W5W
  • 2. Тестируем образцы

Типы китайских W5W

Наши китайские братья по разуму производят разнообразные габаритные светодиодные лампы W5W для огней спереди от дешевых до качественных. Ну и как всегда, они часто пытаются на свою продукцию приляпать какой-нибудь именитый бренд, типа CREE. Примерно 95% покупателей  в светодиодах не разбираются, поэтому они подвержены обману. А разочарование компенсируется невысокой ценой. Повышенной популярностью пользуются модели с маркировкой 15S35 и 5S56, но их еще не тестировал.

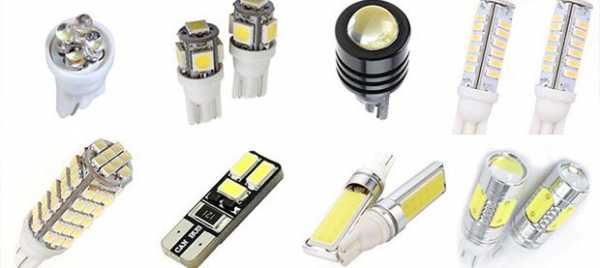

Сравним несколько видов  W5W T10. Они построены на светодиодах разных поколений, начиная от первого и заканчивая последним, с технологией COB.

  • 1 поколение, это обычные  со стеклянной выпуклой линзой.
  • 2 поколение, квадратные SMD 3528, 5050, 3020.

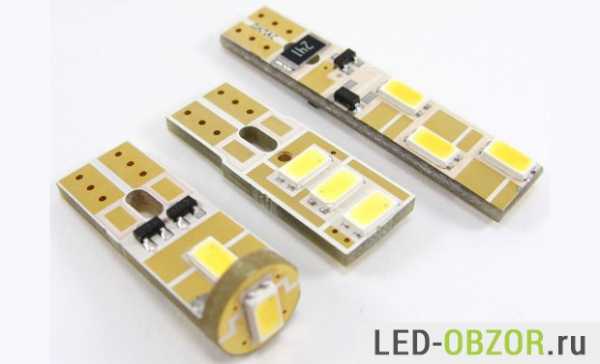

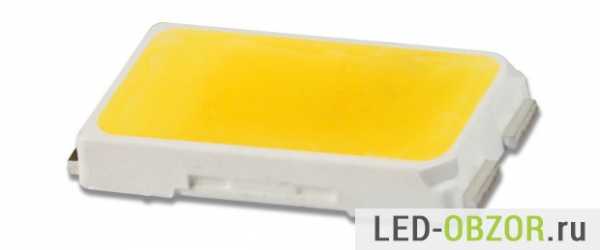

  • 3 поколение, прямоугольные SMD 5730 и 5630.
  • 4 поколение, сплошные, произвольной формы, технология COB.

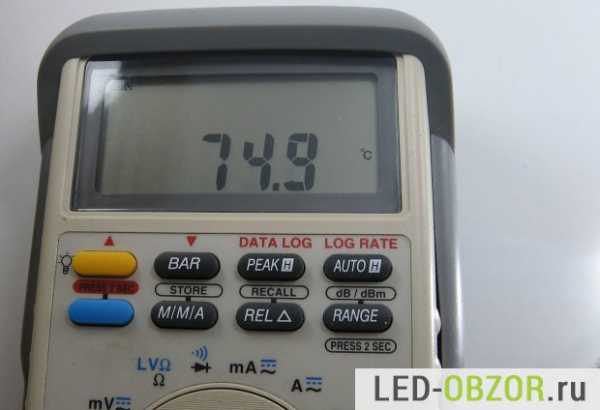

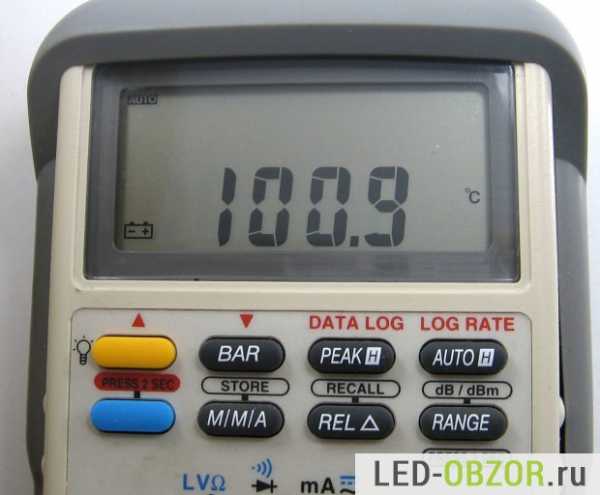

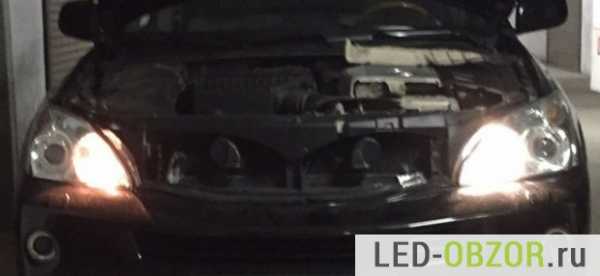

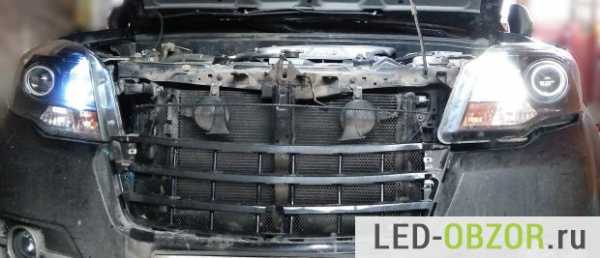

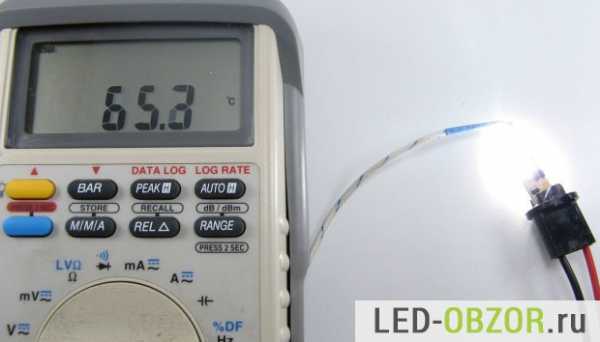

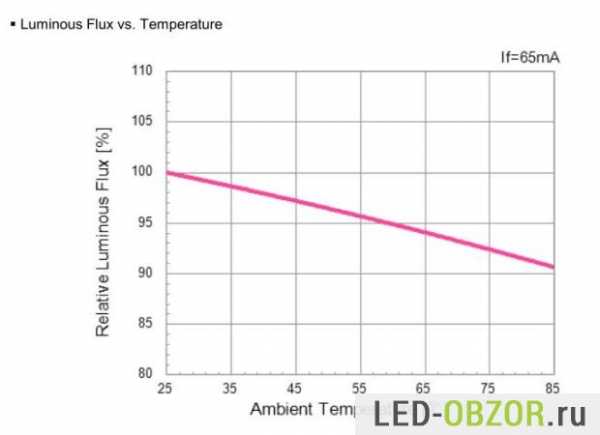

Во время эксплуатации габаритов с диодными лампами столкнулся с такой проблемой. Если светодиодка для габаритов W5W T10 установлена в одном отсеке с галогенкой дальнего света, то она за счет своего нагрева плавит пластиковое основание. И постепенно она приходит в негодность.

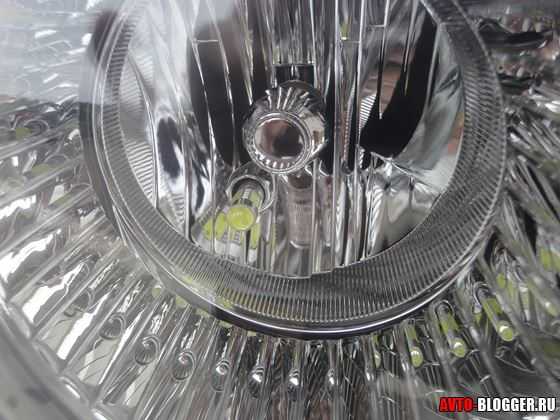

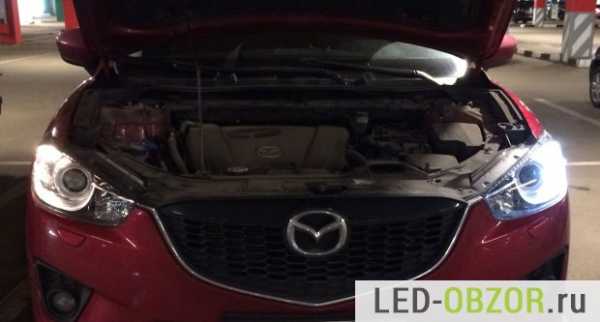

Конструкция фары в которую будут установлены испытуемые образцы.

Конструкция фары

Тестируем образцы

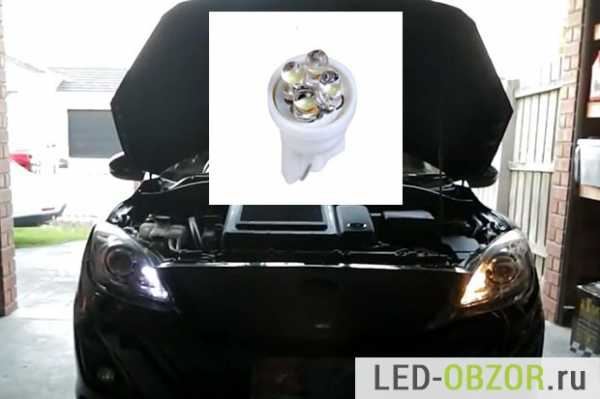

Образец №1

  • Диоды 4 штуки.
  • Цветовая температура 5000К.
  • Обещают что будет светить.
  • Мощность 0,5 Ватт.

Четыре светодиода первого поколения за счет встроенных линз светят только вперед, особо не подсвечивая отражатель габарита. Поэтому такой свет виден только спереди. Реальное потребление максимум полватта. Такими лампами мой дедушка в пятидесятых тюниговал ГАЗ «Победа».

Вывод: никогда не покупайте это старье.

Образец №2

  • Диоды SMD 5050, 5 штук
  • Цветовая температура 6000K
  • Обещают 150 Люмен
  • Мощность 1Ватт

Изделие на пяти диодах, имеющая правильную конструкцию для габаритных ламп. Обеспечивают минимальную яркость и минимальную долговечность по сравнению с современными, так же относятся к устаревшему типу.

Вывод: покупать можно,  но за эту цену есть на новых диодах.

Образец №3

  • Диод COB
  • Цветовая температура 6000К
  • Обещают 200 Люмен
  • Мощность 1,5 Ватта

Габаритная лампа W5W  на одном круглом COB  в корпусе из какого то сплава, который используется для отвода тепла. Линза превращаетеё в маленькую фару, светящую только вперед, и снижающую общую эффективность габарита.

Вывод: по фото видно, что конструкция неудачная и не предназначена для габаритов авто.

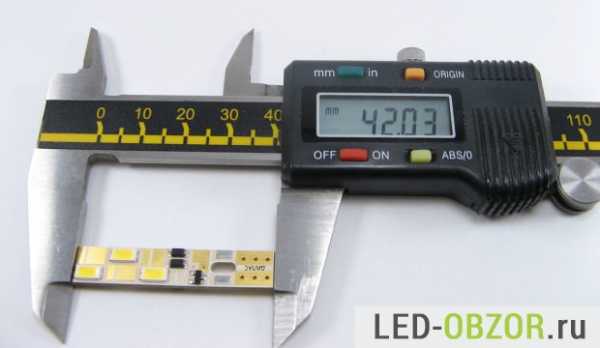

Образец №4

  • Диоды SMD7014, 20 штук
  • Цветовая температура 6000К
  • Обещают 300 Люмен
  • Мощность 2,5 Ватта

Построена на 20 элементах, на которые не удалось найти характеристики, так как появились на китайских заводах недавно, а в розничной продаже их нет. Удалось установить, что главное отличие это срок службы до 100 тысяч часов, вероятно китайских. Солидная конструкция показывает их эффективность. Габарит светится ярко, по сравнению с другой фарой.

Вывод: можно смело покупать, разочарований не будет.

Образец №5

  • Диоды SMD 3020, 68 штук
  • Цветовая температура 6000 – 6500К, белый, белый слегка голубой.
  • Обещают 330 Люмен.
  • Мощность 2.5 Ватта

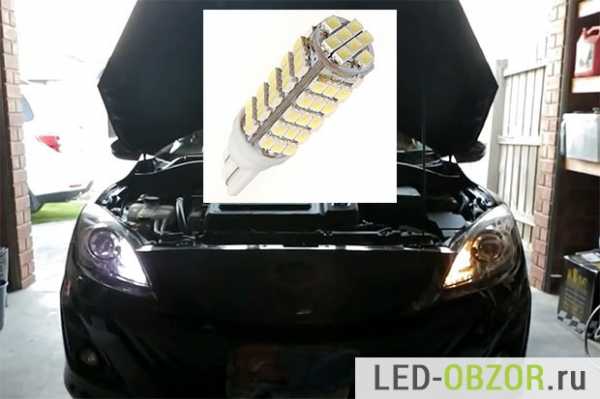

Светодиодная лампа передних габаритных огней w5w с невероятным количеством диодиков, это скорее маркетинговый ход, намек на её превосходство перед другими с 5-10 светодиодами. На единицу площади слишком большое количество led элементов напаяно, соответственно их световой поток очень мал, иначе они просто перегреется. При таких размерах хватило бы 7-8 мощных. Чем больше элементов, тем ниже надежность.

Вывод: купить можно, если цена будет невысока по сравнению с другими, равными по силе светового потока.

Образец №6

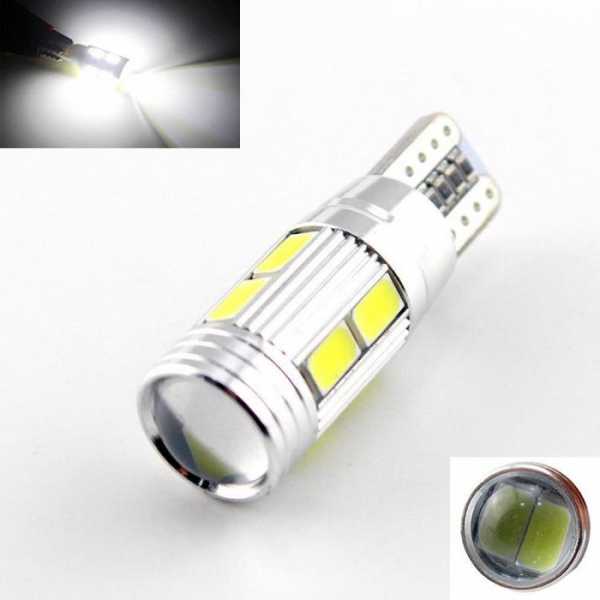

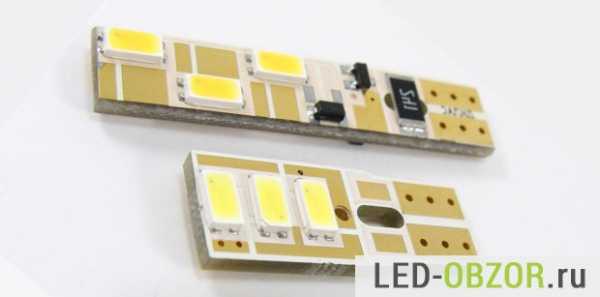

  • Светодиоды SMD 5630, 5730, 6 штук
  • Цветовая температура 7000К
  • Обещают 250 Люмен
  • Мощность 3 Ватта

Идеальная лампа с точки зрения надежности и практичности. Просто поставили 6 светодиодов на кусочек текстолита. Исключили наличие пластика в конструкции, который плавиться, если габарит рядом с дальним светом.

Вывод: оптимальный вариант, смело покупаем.

Образец №7

  • Диоды COB
  • Цветовая температура 7000K
  • Обещают 300 люмен
  • Мощность 2,5 Ватт

Самый современный вариант, большие COB  исходя из самой технологии должны светить очень хорошо, что и подтвердили в результате теста.

Вывод: покупаем если устроит цена, светят лучше всех образцов.

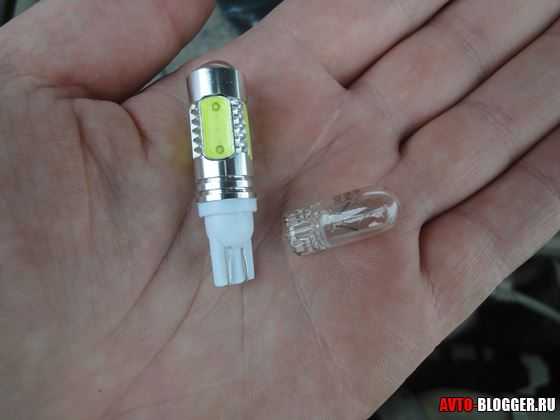

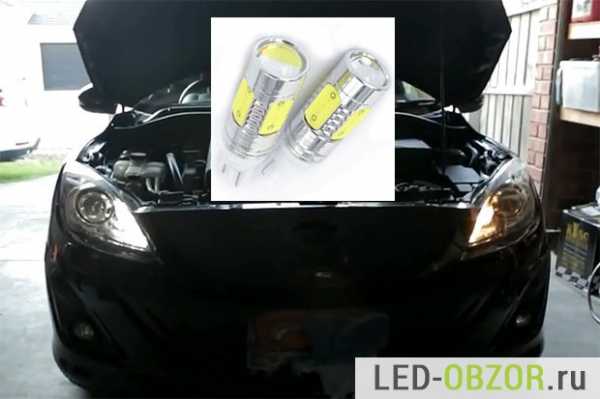

Образец №8

  • 5 диодов, линза на конце откручивается
  • Цветовая температура 7000K
  • Обещают 350 Люмен
  • Мощность 3.5 Ватта

Гибридная светодиодная лампа для авто в габариты с технологией COB. Линза на торце откручивается. Показывает хорошие результате по яркости светового потока. Сложный конструктив повышает стоимость и не дает преимуществ. Ими лучше всего будет покрасоваться на съезде тюниговщиков световых приборов авто, наличие хромированного корпуса делает похожими на дорогие фирменные варианты от Philips, Osram.

Вывод: тоже интересный вариант. Использование COB не делает её автоматически отличной лампочкой. Китайцы производят и бюджетные варианты с низкой яркостью, которые получаются в результате отбраковки на основном потоке производства.

led-obzor.ru

Как выбрать LED лампу передних габаритных огней W5W?

Светодиодные лампы W5W активно используются в системах освещения автомобилей разных марок. Во время работы они практически не нагреваются, а также тратят гораздо меньше энергии без потери эффективности.

Установка W5W не требует изменения конструкции фары, за счет чего такие светодиоды крайне практичны и универсальны. Установленные элементы могут служить годами, не теряя яркости и мощности. Интенсивный световой поток заметен с большого расстояния даже при неблагоприятных условиях.

Подходящая модель подбирается с учетом характеристик конкретного автомобиля и регламента его эксплуатации. Но сперва стоит разобраться, чем отличаются модели с цоколем Т10:

  • W1,2W – мощность 1,2Вт;
  • W2,3W – 2,3Вт;
  • W3W – 3Вт;
  • W5W – 5Вт;
  • W16W – 16Вт;
  • W18W – 18ВТ.

В некоторых автомобилях изначально установлены бесцокольные лампы. Они имеют стандартный размер и монтируются в соответствующие проемы на передних фарах.

Отличаются такие светильники маркировкой, за счет которой невозможно перепутать разные типы.

Именно светодиодная лампа передних габаритных огней W5W считается универсальным вариантом для решения большинства задач.

Некоторые автовладельцы выбирают лампы большей мощности, пользуясь широким ассортиментом. В большинстве случаев такое решение неоправданно, ведь вследствие сильного перегрева светильник вскоре выйдет из строя.

В лампах передних габаритных огней преимущественно используются светодиоды двух типов:

  • SF – модели без стабилизаторов. Отличаются качественным светом, широким углом направленности, сравнительно невысокой ценой, но большими размерами.
  • SMD – компактные и яркие диоды с широкой диаграммой направленности. Характерная черта SMD – простота монтажа, а основной недостаток – высокая стоимость. В этой категории встречаются также специальные обманки, благодаря которым можно установить светодиоды даже на машины со сложной компьютерной проверкой.

Отдельно учитываются температурные характеристики:

  • 2300-2500К – штатная лампа накаливания;
  • 3000-3300К – теплый белый;
  • 5500-6500К – яркий белый;
  • 8000-10000 – холодный белый.



Выбранный цвет должен соответствовать нормативам ПДД и быть комфортным для других участников дорожного движения.



Независимо от выбранной модели, если принято решение купить светодиодные лампочки для передних габаритов, необходимо приобретать продукцию исключительно надежных и проверенных производителей.

Несмотря на все затраты, срок службы качественных диодов соизмерим со сроком службы самого авто.

Устройство светодиодных ламп передних габаритов

Низкое энергопотребление и высокая мощность светодиодов обусловлены спецификой их конструкции.

Диодные фары оснащаются:

  • Блоком питания или драйвером для преобразования переменного напряжения в постоянный ток;
  • Рассеивателем;
  • Радиатором;
  • Цоколем;
  • Платой с кластером.

Все основные провода, обеспечивающие функционирование светильника, прочные и короткие, благодаря чему удается достичь максимальной надежности конструкции.

Особенность передних габаритов – близкое расположение относительно головного света. Поэтому необходимо создать качественный отвод тепла, а также гарантировать устойчивость диодов к высокой температуре, вплоть до 100 градусов.

Чтобы избежать перегрева, современные автомобили снабжаются дополнительным стабилизатором. Но даже без этого устройства можно получить отличный результат, пользуясь последними моделями светодиодных ламп, отличающимися усовершенствованной конструкцией, например таких компаний лидеров рынка как:

 К содержанию ↑

Типы светодиодных ламп для авто в габариты W5W

Существует множество вариантов исполнения светодиодов W5W, за счет чего всегда можно подобрать решение под конкретную задачу. Наиболее популярные из них:

  • W5W-1 – миниатюрная модель, похожая на традиционную лампу накаливания. Сравнительно небольшая яркость сочетается с минимальной нагрузкой на аккумулятор.
  • W5W-1SMD – для освещения используется один диод. Отсутствие фокусирующей линзы дает рассеянный свет. Характерные особенности – компактность и малое энергопотребление.
  • W5W-1SMD2076 – более яркая версия предыдущей модели, примерно эквивалентная лампе накаливания на 50Вт. Используется шесть чипов в диоде.
  • W5W-4SMD – чаще используется для салонного освещения, так как выдает боковой свет. На одной стороне платы размещены четыре SMD диода, а на другой – резисторы.
  • W5W-5SMD – создает объемное свечение из-за особого расположения диодов: четыре по бокам и один на торце. При низком энергопотреблении дает яркость в 75 люменов.
  • W5W-13SMD – для создания объема освещения двенадцать SMD диодов размещены по бокам и один – на торце.
  • W5W-68SMD – самая яркая лампа на основе SMD диодов. В несколько раз превосходит штатные светильники по насыщенности освещения.
  • W5W1h5SMD – сочетает один HP диод и четыре диода SMD, расположенных по бокам для создания объемного освещения.
  • W5W1H8SMD
    – отличается от предыдущей моделью количеством SMD диодов. Дает более яркое и более объемное свечение, но также обладает большими габаритами вследствие объемности конструкции.
  • W5W1H+1,5H – одна из наиболее оптимальных моделей, идеально подходящая для мест, в которых невозможно установить более крупные лампы. В конструкции используются четыре светодиода: один на 1Вт на торце и три по 0,5Вт – по сторонам.
  • W5W-1,5H – рассеивает свет на 180 градусов и обеспечивает яркость в 75 люменов за счет мощного HP диода на 1,5Вт. Характерная особенность – устойчивость к высоким температурам и влажности. Может использоваться рядом с галогеном или ксеноном.
  • W5W-1,5HL – аналог предыдущей модели, дополненный рассеивающей линзой. Большее количество света на рефлекторе усиливает светопоток. Лаконичный дизайн не нарушит внешний вид автомобиля даже при установке в фаре с прозрачным стеклом.
  • W5W-3H – вместо одного использует три HP диода по 1Вт, размещенные на торце. Яркость такой лампы выше, чем у W5W-1,5H. Дополнительно конструкция защищена металлическим колпачком.
  • W5W5h2,5L – очень мощная, но компактная модель, выдающая поток в 750 люменов при сравнительно небольшом энергопотреблении и с сохранением традиционных габаритов.

Варианты установки светодиодных ламп W5W

Помимо традиционного использования светодиодов W5W в качестве габаритов, существует еще одна популярная тенденция: создание из них дневных ходовых огней. Таким образов автовладельцы стремятся сэкономить, не теряя качества.

Такой вариант имеет сразу несколько подводных камней:

  • Установка ДХО предполагает свой регламент, в котором зафиксирована сила света, мощность, угол свечения. Отражатели габаритных огней зачастую не укладываются в существующие требования.
  • Отсутствие фокусировки светового потока может ослеплять участников дорожного движения, едущих навстречу.
  • Несоответствие ДХО принятым стандартам – распространенная причина штрафов.

Чтобы наглядно убедиться в результате, достаточно проверить силу света габаритных огней W5W в яркую солнечную погоду с расстояния  хотя бы в 100 метров. Результат будет очевиден, ведь такие светодиоды предназначены для решения других задач.

Монтаж и замена передних габаритных огней

Замена ламп накаливания на светодиодные передние габаритные огни проста, а ее порядок всегда указывается в инструкции.

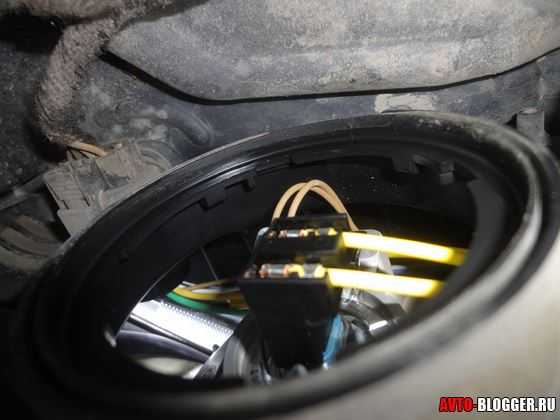

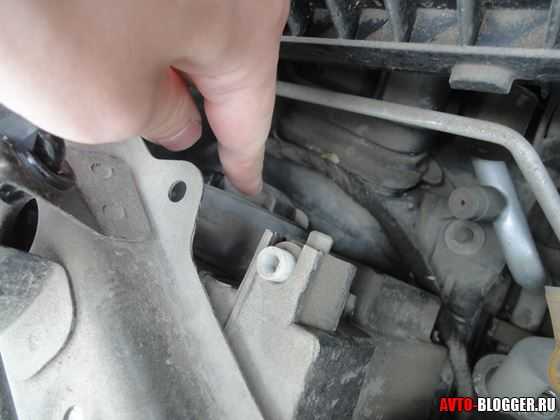

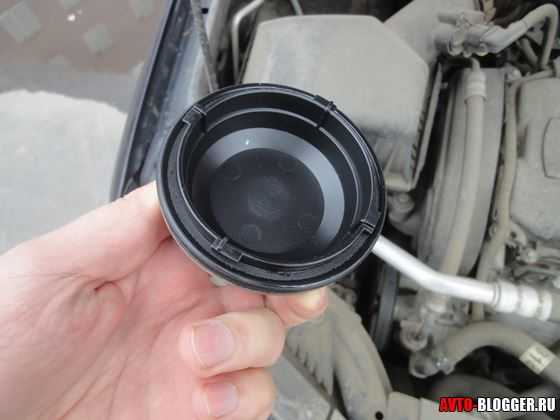

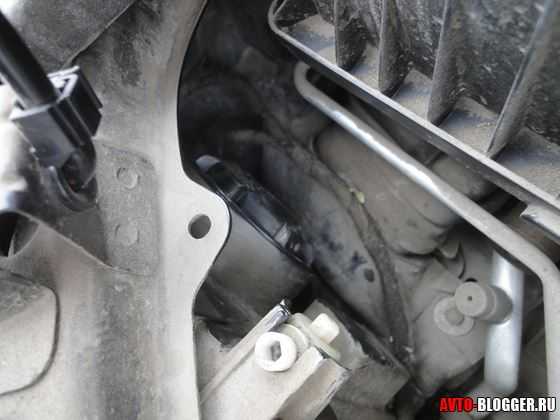

Необходимо открыть капот в районе блок-фары и отогнуть защитные резиновые подкладки для получения доступа к цоколям.

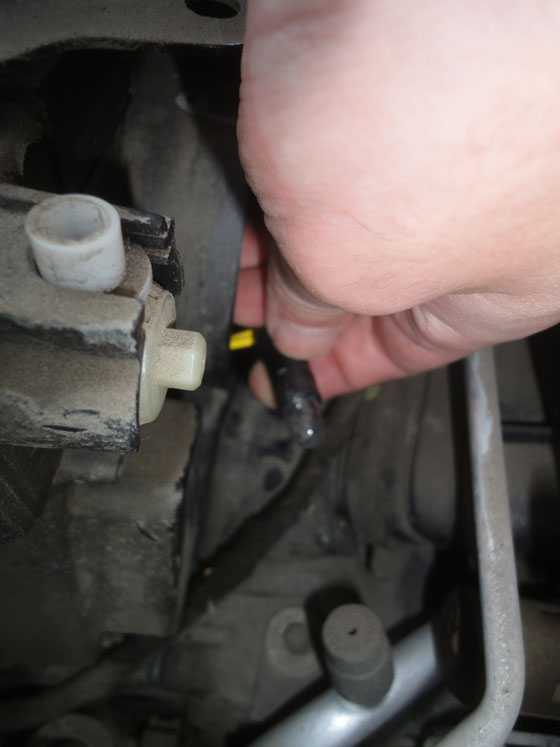

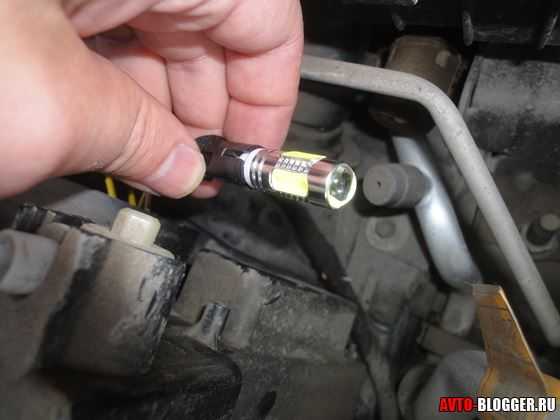

Существующая лампа выкручивается или извлекается, после чего заменяется подходящим диодным модулем.

 К содержанию ↑

Преимущества светодиодных ламп передних габаритов W5W

  • Минимальная нагрузка на аккумулятор и генератор, ведь светодиоды потребляют в разы меньше энергии, сравнительно с большинством аналогов;
  • Длительный срок эксплуатации, который измеряется годами;
  • Экономичность, обусловленная сроком службы и энергоэффективностью;
  • Отсутствие угрозы перегрева даже поблизости головного освещения;
  • Отсутствие нитей накаливания, которые истончаются и разрушаются со временем;
  • Мгновенное включение и выключение, которое происходит в считанные микросекунды;
  • Отсутствие опасного излучения или вредных элементов в составе;
  • Экологическая безопасности при утилизации, не требующей специальных процедур;
  • Прочность и устойчивость ко внешним воздействиям, тряске, вибрациям;
  • Высокий КПД, ведь почти вся потребляемая энергия преобразовывается в световой поток.

Недостатки светодиодных ламп передних габаритов W5W

Основной недостаток светодиодов W5W – их стоимость. Особенно это касается более сложных и мощных моделей. Но полученный результат сполна окупает все затраты, о чем наглядно свидетельствует возрастающая популярность светодиодов.

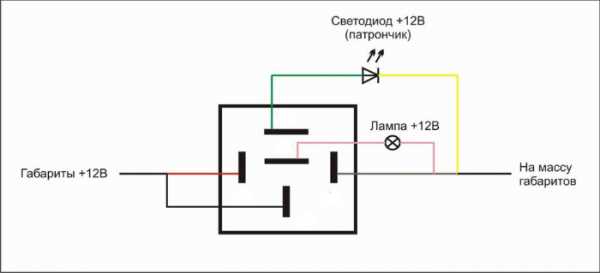

Вторая проблема может возникнуть при наличии в автомобиле функции контроля габаритных огней и стоп-сигналов.

В таком случае панель будет постоянно напоминать о неисправности прибора, ведь диоды потребляют незначительное количество энергии, которое не считывается системой. Для решения ситуации используются специальные контроллеры и обманки.

Область применения светодиодных габаритных огней для автомобилей

Автомобильные светодиоды W5W могут устанавливаться не только в качестве габаритных огней, но и в качестве тюнинга. Это могут быть:

  • Передние указатели поворота;

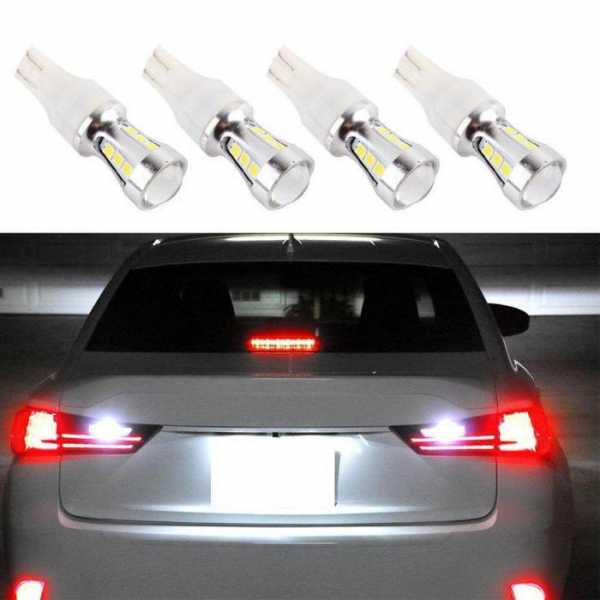

  • Фары заднего хода;
  • Подсветка багажника или номеров;
  • Подсветка приборной панели;
  • Салонное освещение.

Они подходят для легковых, грузовых автомобилей и внедорожников, а также квадроциклов и мотоциклов.

Светодиодные лампы W5W полностью взаимозаменяемы с некоторыми другими моделями, так что возможности их использования в автомобильном освещении ограничены исключительно существующими стандартами.

Заключение

Передние габаритные светодиодные огни давно считаются не роскошью, а необходимостью, поддерживая безопасную и комфортную обстановку на дороге.



О том как выбирать светодиодные лампы для авто для обеспечения максимальной безопасности и комфортного вождения, более подробно описано в этой статье.



Качественные и грамотного подобранные светильники – гарантия того, что другие автомобилисты правильно оценят размеры машины, благодаря чему снижается риск неприятных ситуаций и несчастных случаев.

 К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

zavodsvetodiodov.ru

Светодиоды в габариты: описание и характеристики

От правильного выбора осветительных приборов зависит безопасность водителя, а также всех остальных участников дорожно-транспортного движения. По этой причине к выбору ламп для фар подходят с особой щепетильностью. Сегодня большую популярность получили светодиодные разновидности. Они способны удовлетворить все требования, выдвигаемые к освещению дороги.

Светодиоды в габариты могут отличаться яркостью, конфигурацией, цветом свечения и еще множеством других параметров. Чтобы выбрать оптимальный вариант, необходимо рассмотреть советы экспертов. Они помогут разобраться в существующем разнообразии светодиодов для фар.

Особенности

Светодиоды в габариты стали устанавливать относительно недавно. Раньше в этих целях использовались преимущественно лампы накаливания. Сегодня также применяются для этих целей и галогеновые приборы. Однако светодиоды опережают остальные разновидности ламп по целому ряду характеристик. Поэтому их сегодня применяют повсеместно.

Светодиоды потребляют до 6 раз меньше электричества по сравнению с другими приборами. Их яркий свет позволяет качественно осветить путь, давая возможность водителю хорошо ориентироваться на дороге даже в плохую погоду. Светодиоды могут излучать свечение различных цветов. Это также является значительным преимуществом.

Светодиодные лампы выпускают со стандартным цоколем. Он полностью соответствует применяемым раньше лампам накаливания. Поэтому установка приборов нового образца не вызовет никаких сложностей.

Светодиоды имеют длительный срок эксплуатации. Они могут применяться для подсветки как в ночное, так и в дневное время. Практически для всех разновидностей фар, габаритных огней, внутреннего освещения салона изготавливают подходящие светодиодные лампы. Это качественные, эффективные и долговечные приборы, которые пользуются высоким спросом на современном рынке автотехники.

Разновидности передних габаритов

Большинство современных автомобилей предполагает установку в передние габариты бесцокольных ламп. Они работают в проеме передних фар. В этих целях применяется светодиод белый. Габарит передних фар предполагает установку лампы, которая называется W5W. Их цоколь называется Т10. Его выбирают в 90 % случаев замены ламп габаритов. Гораздо реже встречаются светодиоды типа T4W. Их цоколь называется BA9S.

Все существующие габаритные огни должны быть устойчивыми к высоким температурам. Эта особенность обусловлена близким соседством лампы главного освещения. Светодиоды рассчитаны на рабочую температуру от 80 до 100 ºС. Для этого конструкция имеет особую защиту. Без нее кристаллы светодиода просто бы перегрелись. Защитную роль играет стабилизатор тока.

Представленные выше разновидности светодиодов полностью соответствуют современным требованиям, которые выдвигаются к габаритным лампам. Их защитная система достаточно надежная. Это позволяет обеспечить длительную эксплуатацию представленных разновидностей ламп.

Сегодня разрабатываются и другие защитные технологии, позволяющие сохранить светодиод. Белый габарит SF, например, не имеет стабилизатора. Однако габариты этого прибора достаточно большие. При установке могут возникнуть трудности.

Также на рынке представлены лампы серии SMD. Они отличаются высокими эксплуатационными показателями. Однако их стоимость велика. Поэтому отечественные водители приобретают подобную разновидность реже.

Бесцокольные лампы малой мощности свечения

Светодиоды в габариты W5W сегодня применяются в более чем 90 % автомобилей. Их также устанавливают в мотоциклах, квадроциклах. Представленные светодиоды можно применять для подсветки салона, заднего хода или номерного знака машины. Практически их применение в системе освещения легкового автомобиля не имеет границ.

Существует несколько моделей представленного типа ламп. Они отличаются по показателям мощности светового потока. Самой небольшой считается лампа W5W-1. Ее поток лучей сфокусирован. Она не отличается высокой яркостью. Однако потребление электроэнергии этой моделью будет самым минимальным в представленной серии.

Компактными габаритами отличается лампа W5W-1SMD. Ее световой поток более рассеян, но потребляемая мощность также остается минимальной. W5W-1SMD2076 будет издавать более яркое свечение. В ней есть 6 чипов, отвечающих за создание светового потока. Габариты лампы этого типа незначительные.

Направленный боковой поток света позволяет получить лампа W5W-4SMD. В ней на одной стороне платы установлено 4 светодиода. С другой стороны находятся резисторы.

Бесцокольные лампы высокой мощности свечения

Светодиоды в передние габариты могут создавать яркий поток свечения. Имеет малое энергопотребление лампа W5W-5SMD. Она издает достаточно яркое объемное свечение. Если же требуется создать рассеянное, но достаточно сильное освещение, можно выбрать лампу W5W-1,5Н. Эта категория приборов особенно устойчива к повышенной температуре нагрева, влажности.

Лампа W5W-1Н4SMD включает в себя два типа диодов. Это позволяет создавать яркое и объемное свечение. Однако наиболее удачной моделью считается W5W-1Н+1,5Н. Она яркая, компактная, создающая объемное свечение. Устойчива к неблагоприятным условиям.

Миниатюрными размерами также отличается модель W5W-3Н. Она включает в себя три диода НР. Они обеспечивают яркий поток лучей. Чтобы качественно осветить боковые участки, следует применять модель W5W-13SMD. Это удачный вариант конструкции.

Самая яркая лампа габаритов, светодиод которой относится к типу SMD, - W5W-68SMD. Она создает равномерный световой поток. Однако совсем недавно была разработана и выпущена в серийное производство лампа W5W-5Н1,5 L. На сегодняшний день это наиболее яркая модель. Ее яркость в 15 раз превышает показатели штатной лампы накаливания. При этом габариты прибора остаются компактными.

Задние двухконтактные стоп-сигналы

Задний габарит (светодиод) стоп-сигнал чаще всего представлен в виде двухконтактных приборов. Подобные лампы имеют кодировку P21/5W. Их можно узнать по кодировке 1157.

К представленной категории приборов относятся двухконтактные лампы 14НР. В них установлено 14 диодов монокристального типа. Это одна из лучших разновидностей. Она является долговечной, надежной и яркой.

Также водители иногда устанавливают в задние стоп-сигналы серию 3х1W. В такой конструкции присутствует три мощных диода. Каждый из них имеет мощность 1 Вт. Они работают в импульсном режиме. Для этого в конструкции присутствует преобразователь.

Светодиоды в задние габариты серии SMD могут включать в себя несколько элементов. Встречаются конструкции с 15, 18, 24 или 27 диодами. Эксперты утверждают, что оптимальным соотношением качества и цены обладают разновидности с 24 элементами освещения. Размер таких диодов относится к классу 5050. Все элементы включают в себя по три светодиода. Каждая группа находится в отдельном защитном корпусе.

Самыми недорогими являются осветители для задних стоп-сигналов серии SF.

Задние одноконтактные стоп-сигналы

Некоторых водителей интересует, можно ли светодиоды в габариты устанавливать также и для подсветки номера и т. д. Существующие сегодня разновидности ламп позволяют монтировать их в различные системы автомобиля. Это становится возможным благодаря их компактным размерам.

Большинство водителей для задних стоп-сигналов сегодня используют двухконтактные лампы. Однако существуют и одноконтактные разновидности. Они имеют маркировку 1156. Их устанавливают в задний красный ПТФ или стоп-сигналы. Такой прибор может иметь цоколь BA15S, P21W, PY21W.

Представленную разновидность светодиодных ламп также можно устанавливать в систему подсветки номера автомобиля, заднего хода, а также в задних габаритных огнях. Представленные приборы могут иметь различное количество диодов. Эти элементы также могут относиться к разным категориям. Они могут издавать белое или красное свечение (выбирается в соответствии с назначением прибора).

Одноконтактные лампы могут иметь в своем составе от 1 до 27 диодов. Чем их больше, тем ярче будет световой поток. Диоды могут быть типа НР, SMD, LED, SF. Их оттенок свечения может отличаться.

В некоторых марках японских автомобилей могут применяться также бесконтактные лампы. Они имеют компактные габариты и особую конструкцию цоколя.

Освещение салона

Светодиоды вместо габаритов можно также устанавливать в салон. Для этого используют приборы фестонного типа. Они включают в себя три категории приборов. Отличие заключается в длине фестона. Он может быть 31-41 мм. Для салонного освещения применяются диоды типа SMD, SF.

К первой категории салонных ламп относятся приборы, которые устанавливаются в разъем плафона. Они заменяют обычную штатную лампу. Их габариты идентичны. Если плафон имеет малое внутреннее пространство, этот тип ламп применять предпочтительнее.

Ко второй категории осветителей относятся приборы, габариты которых превышают размер штатной лампы. Однако их также можно установить в имеющийся разъем. В состав таких приборов входит большое количество диодов. За счет этого увеличиваются и габариты лампы. Это позволяет создавать яркое освещение в салоне.

К третьей категории относятся лампы, которые состоят из прямоугольной матрицы с различным количеством светодиодов. Это наиболее яркая разновидность осветительных приборов.

Поворотные огни

Поворотные светодиоды в габариты ВАЗ, «Нива», «Мерседес», «Рено» чаще всего имеют одноконтактные лампы с цоколем 1156. Это категория ламп, которая была рассмотрена выше. Если оптика относится к прозрачному типу, лампа имеет желтый оттенок свечения.

Цоколи для поворотных габаритов отличаются по расположению фиксирующих выступов. В приборе типа BAU15S они несколько смещены. Угол в этом случае равняется 120º. Однако лампы с желтым оттенком свечения имеют отличную маркировку. Их цоколь называется BA15S. Его разрешается устанавливать в разъем, предназначенный даже для смещенных фиксирующих выступов.

Эстетика светодиодов делает их популярными. Лампа не имеет желтого стекла. Диоды изначально излучают лучи желтого участка спектра. Это позволяет сохранить красоту прозрачной фары поворотного габарита. В этих целях применяются светодиоды типа SMD, SF, а также 5W.

Некоторые американские и японские автомобили требуют применения бесцокольных разновидностей приборов. Эксперты отмечают, что при замене штатной лампы светодиодной разновидностью мерцание габарита может участиться. Чтобы устранить это отклонение, необходимо заменить существующее реле. Штатные разновидности легко демонтируются. На их место устанавливается электронное реле. Для каждого типа автомобиля необходимо выбирать определенную разновидность подобных элементов управления.

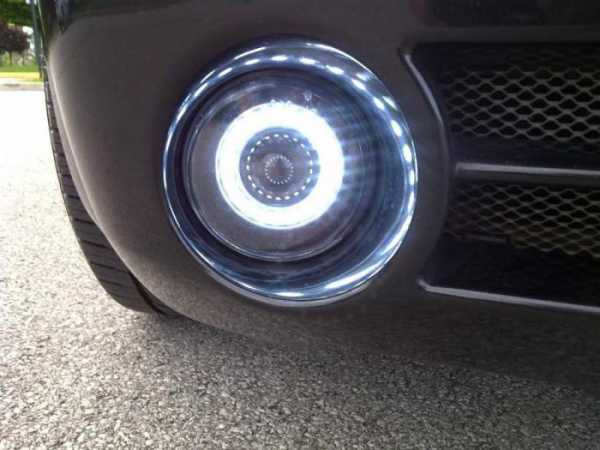

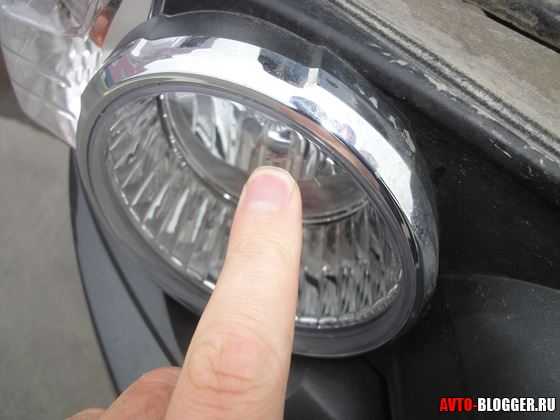

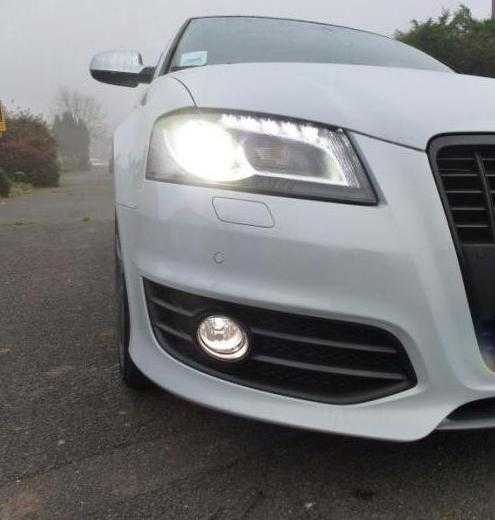

Противотуманные габариты

Светодиоды в габариты могут быть установлены с целью подсветки дороги в вечернее время или днем. Эта категория ламп называется противотуманными. Они имеют ряд характерных особенностей.

Представленные разновидности осветительных приборов являются дополнительным прибором для освещения. Во многих странах законодательством предусмотрено включение габаритных огней автомобиля даже днем. Особенно это важно делать в пасмурную погоду, при езде по трассе.

Подобный осветитель не сможет заменить по яркости галогеновую или ксеноновую лампу. Однако он способен выделить из потока машин автомобиль своего владельца. Статистика свидетельствует, что подобные меры безопасности снижают вероятность ДТП.

Разъем цоколя подобных ламп стандартный. Они имеют низкое энергопотребление. Это позволяет аккумулятору работать длительное время без подзарядки. Появление на рынке автопродукции различных ламп с улучшенными свойствами позволило значительно улучшить эксплуатацию противотуманных разновидностей. Они работают в разы дольше, чем обычные штатные приборы. Это крайне важно, так как лампа в таком режиме должна работать без перерывов длительное время.

Советы экспертов

Хорошие светодиоды в габариты продаются под известными брендами. Приобретая подобную продукцию, можно не сомневаться в ее качестве. Дешевая китайская продукция может разочаровать пользователя. Опытные водители утверждают, что такие лампы выходят из строя буквально через месяц после начала их эксплуатации. Их яркость не соответствует заявленным характеристикам.

Чтобы не стать жертвой обмана, следует приобретать фирменную продукцию. Лучшими во всем мире признаны диодные лампы Osram, Philips, MTF. Их продукция полностью соответствует современным требованиям.

Свечение светодиодов может иметь определенный оттенок. Белые габариты могут несколько отличаться от штатной лампы. В них присутствует синий, фиолетовый, желтый оттенок. Следует подбирать приборы, максимально соответствующие излучению головных габаритных огней.

Рассмотрев, какими особенностями обладают различные светодиоды в габариты, каждый водитель сможет подобрать для своего автомобиля лучший вариант осветительных приборов.

fb.ru

Обзор светодиодных ламп W5W Дилас для габаритных огней

Основная проблема в использовании светодиодной техники в автомобиле — это ее недолговечность, несмотря на большой заявленный срок службы светодиодов. Брэндовые автомобильные светодиодные лампы W5W T10, такие как Philips и Osram, данной проблемы не имеют, они долговечные, имеют длительную гарантию. Другое дело, что их яркость равна яркости штатных ламп накаливания и они не имеют встроенных обманок.

Содержание

  • 1. Отличие качественных от китайских
  • 2. Светодиодные лампы W5W Дилас
  • 3. Характеристики
  • 4. Размеры и конструкция
  • 5. Сравнение с китайскими и штатными
  • 6. Характеристики светодиодов LG
  • 7. Мощность полная
  • 8. Драйвер и полярность
  • 9. Нагрев
  • 10. Срок службы
  • 11. Где купить?

Отличие качественных от китайских

В основном рынок на данный момент занимают китайские изделия. Недостатки их в том, что светодиоды в них не надлежащего качества, производства той же поднебесной и они практически всегда работают с перегревом. Почему с перегревом? Практически все китайские образцы с ограничением тока резистором (как правило это мощность до 2 Вт) имеют резисторы, рассчитанные на 12 В при том, что в бортовой сети автомобиля нормальное напряжение при заведенном двигателе от 14 В. Эти 2 вольта приводят к удвоению тока через кристаллы и к учетверению рассеиваемой мощности. Резистор обманки также не рассчитан на напряжение 14 В. Из года в год ситуация повторяется. Не думаю, что китайцы дураки. Видимо, это бизнес. Сгорели лампочки — покупатель заказал еще.

Светодиоды греются, резисторы, на которых падает в два раза больше напряжения, тоже греются. В итоге кристаллы нагреваются до критических температур и просто не могут не перегореть.

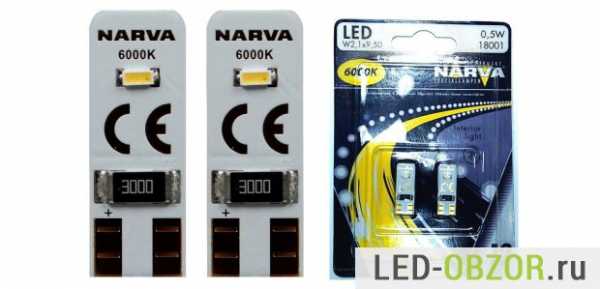

Narva W5W

Схемотехника китайских светодиодных ламп для авто также оставляет желать лучшего. Если в ней не кратное трем число диодов, то китайцы не долго думая, соединяют их по 3 и 2 штуки последовательно, а затем получившиеся цепочки соединяют параллельно. Хуже не придумаешь. Ток распределяется неравномерно и в конце концов цепочка с двумя светодиодами выходит из строя, а за ней и остальные цепочки из-за повысившегося в них тока.

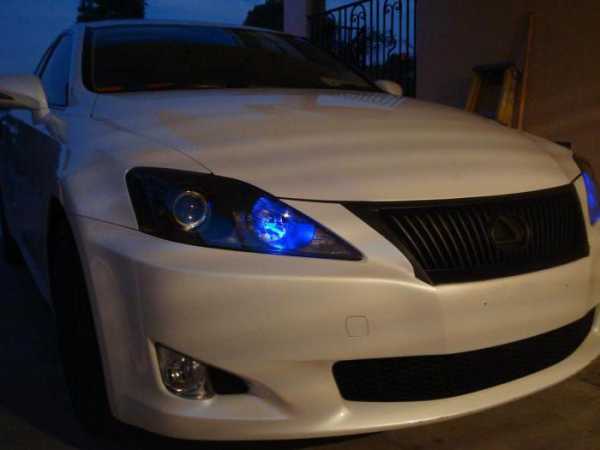

Третий недостаток китайщины — повышенная холодность цветовой температуры. Свет отливает синевой. Светоотдача таких ЛЕД выше, поэтому китайцы отдают им предпочтение.

Все это приводит в итоге к тому, что мы видим на дорогах автомобили с синюшными габаритами, в которых часть кристаллов уже не горит, а часть нам весело подмигивает.

Osram и Philips

Светодиодные лампы W5W Дилас

Автомобильные светодиодные лампы W5W для габаритов Дилас делятся на три вида:

  1. односторонние;
  2. двусторонние;
  3. трёхсторонние.

Отличаются расположением светодиодов и применением в автомобиле. Двухсторонние разработаны специально для применения в габаритных огнях, односторонние могут применяться в подсветке номера и плафонов салона, трехсторонние во всех перечисленных местах. В первой части обзора будут рассматриваться только двухсторонние.

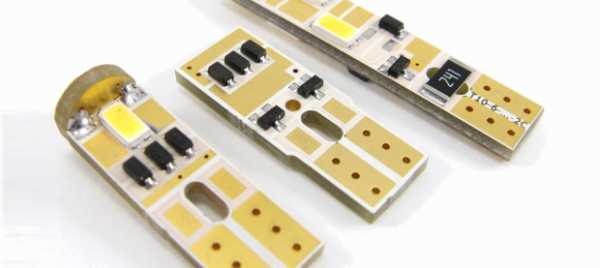

Рассматриваемые образцы от Дилас — это двухсторонние лампочки с обманками и без. Расположение светодиодных элементов с двух сторон позволяет хорошо засветить отражатель габаритов и получить яркое и видимое световое пятно. Как уже писалось ранее, от центрального расположения LED никакого толку нет — он светит, как фонарик яркой, но маленькой точкой. Назначение габаритных огней — не освещать, а четко и однозначно показать габариты автомобиля.

Обманкой служат 2 двухваттных сопротивления по 240 Ом.

Оба образца имеют по 6 LED. На каждые 3 диода предусмотрен свой токовый драйвер. На входе обеих цепочек стоит выпрямительный мост, чтобы можно было не соблюдать полярность при подключении. Стороны плат абсолютно одинаковы.

Характеристики

Производитель Дилас делает упор на долговечность и дает гарантию на некоторые модели до 5 лет. Чтобы достичь заданной долговечности и обеспечить заявленные характеристики лампочки имеют довольно неизящный дизайн и простую конструкцию.

В рассмотрении участвовали два типа изделий: со светодиодами с двух сторон, с нагрузочным сопротивлением и без него.

Двухсторонние Т10 с обманкой

Параметр Заявлено Измерено Штатная лампа
Световой поток 70 лм 75 лм 50 лм
Количество диодов 6
Мощность 2,4 Вт 2 Вт 5 Вт
Цветовая температура 4000К, 5000К 2300К
Напряжение питания 10-16В 12В
Нагрев 80° 79,5°
Срок службы 30000 500
Гарантия 2года
Назначение Габаритные огни

Двухсторонние Т10

Параметр Заявлено Измерено Штатная лампа
Световой поток 130 лм 141 лм 50 лм
Количество диодов 6
Мощность 1,5 Вт 1 Вт 5 Вт
Цветовая температура 4000К, 5000К 2300К
Напряжение питания 10-16 В 12 В
Нагрев 70° 70,1°
Срок службы 50000 500
Гарантия 3 года
Назначение Габаритные огни

Разница в заявленной и измеренной мощности объясняется тем, что производитель указывает характеристики при напряжении 14,5В, а измерения производились при напряжении 13,2В.

Размеры и конструкция

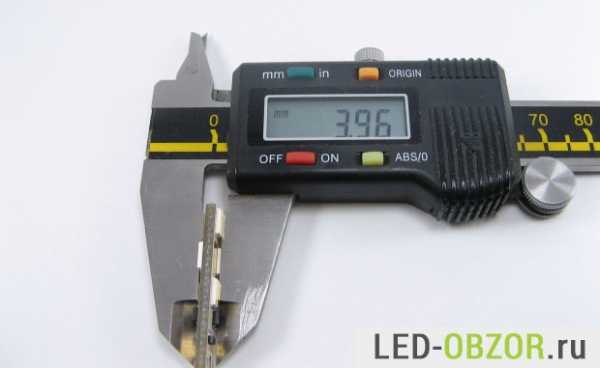

Размеры таковы, что лампочка свободно проходит в штатное отверстие фары. С двух сторон расположены по 3 светодиода, стабилизаторы и выпрямительные диоды. Контакты позолочены. По качеству пайки видно, что паял не человек – сборка машинная.

Сравнение с китайскими и штатными

Сравнение со штатной накаливания (слева). и Дилас 5000К, белый свет

Сравнение со штатной  (слева). и Дилас 4000К

Сравнение с китайской светодиодкой за 50р (слева) и Дилас 4000К белый

Сравнивать с образцами, купленными в Китае, даже не стоит. У китайцев это и малый срок службы, обусловленный зачастую перегревом и поддельными диодами и синюшный свет и неважное общее качество сборки. У Дилас – фирменные диоды с большим запасом по перегреву кристалла. Большой срок службы и гарантия позволят эти лампочки передавать по наследству.

По сравнению со штатными W5W Т10 видно, что яркость габаритных светодиодных ламп W5W Дилас больше, цветовая температура близка к желтому галогену. Нагревание светодиодных образцов меньше, чем у обычных накаливания. Поэтому можно не опасаться об обгорании патрона. И конечно срок службы – он на два порядка выше.

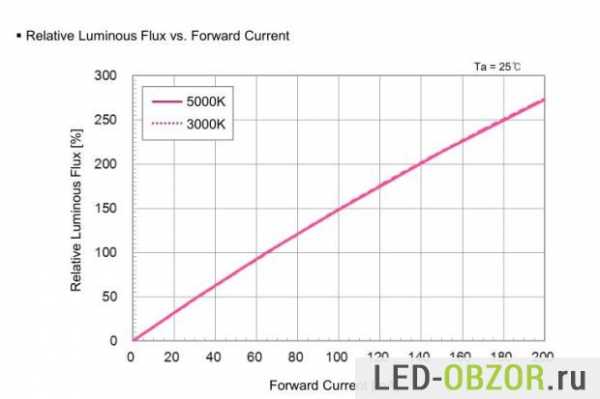

Характеристики светодиодов LG

Светодиоды у Дилас W5W применяются типа 5630 производства LG Innotek. Судя по данным производителя, эффективность на токе 65 мА достигает 188 лм/Вт. Поскольку рассматриваемые образцы работают на меньших токах, то по графикам и характеристикам в таблице можно найти реальную светоотдачу – 200 лм/Вт у автомобильных светодиодных ламп для передних габаритных огней с обманками и 205 лм/Вт без. С учетом 10% и 5% снижения светового потока при 80° и 60° градусов, светоотдача получается 180 и 195 лм/Вт.

Надо заметить, что габаритные лампочки для авто T10 сильно греются в фарах от галогенок. Повышенная светоотдача будет способствовать  уменьшению мощности, а значит их самонагреву.

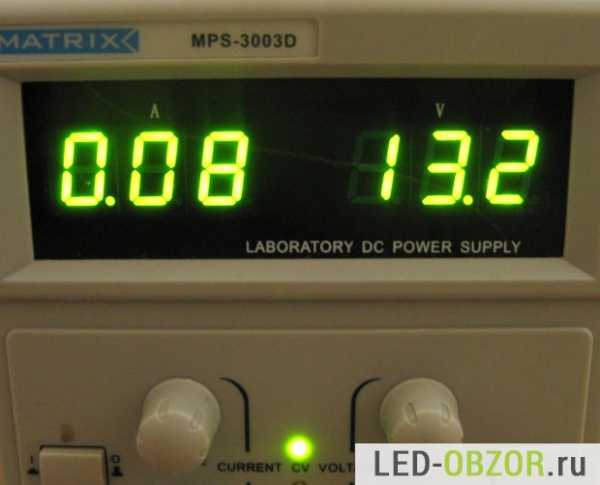

Мощность полная

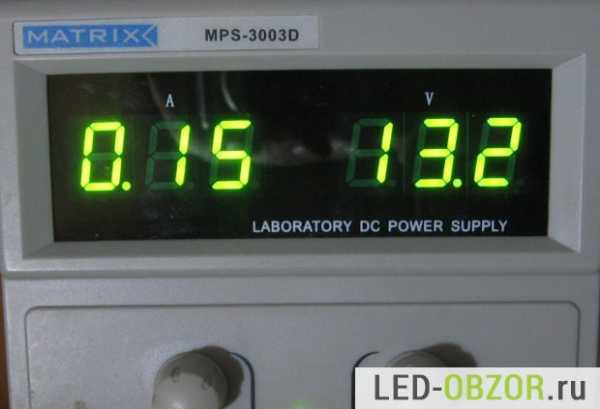

Без нагрузочного резистора. Мощность 1 Вт

С резистором нагрузки. Мощность 2 Вт

Драйвер и полярность

Рассматриваемые модели имеют встроенный линейный драйвер. Чтобы он меньше грелся сам по себе, производитель уменьшил на нем напряжение, поставив на входе диодный мост. Одновременно это решило вопрос с полярностью– лампочка Т10 работает при любой полярности на ее контактах.

Линейный драйвер кроме основной своей функции по стабилизации тока также имеет обратный температурный коэффициент. То есть при увеличении температуры ток стабилизации будет уменьшаться. Это, конечно, не панацея от перегрева. Если светодиодная лампы в габаритах будет сильно греться от внешних факторов, то ток через LED уменьшится, но незначительно.

Нагрев

Нагрев первого  лед чипа образца без обманки.

В габаритных светодиодных лампах T10 W5W, по уверениям производителя сделано все, чтобы она меньше грелась и выдавала оптимальный для габаритов световой поток. На плате много открытых зон охлаждения — золотые участки на плате. Вся плата имеет позолоченное покрытие. Лампочка сделана длинной также для лучшего охлаждения.

Модели с обманкой греются больше, поскольку сами нагрузочные резисторы сильно нагреваются, доходит до 100°. Поэтому, для уменьшения градусов  автомобильные W5W с нагрузочным резистором выпускаются с уменьшенным световым потоком по сравнению с Т10 без резистора.

Нагрев последнего  лед чипа модели без сопротивления.

Температура резистора.

Первый LED с обманкой.

Градусы последнего LED лампочки с резистором.

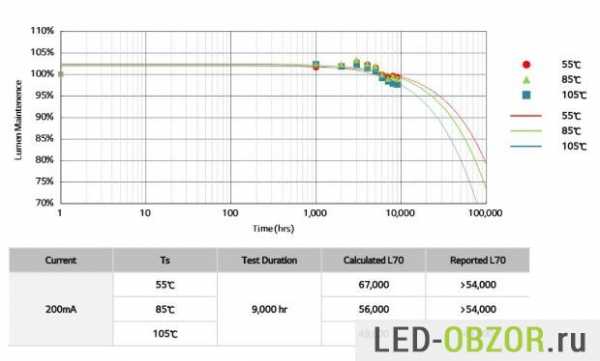

Срок службы

Срок службы зависит в основном от двух факторов: качество самих диодов и от их нагревания в процессе эксплуатации.

Более качественные  известных производителей могут допускать приличные температуры нагрева. И даже при перегреве они могут работать достаточно долго. Например, используемые Дилас светодиоды LG Innotek имеют следующую зависимость срока службы от количества градусов. Производитель подтверждает, что даже при 105°  снизят свою яркость на 30% только через 50000 часов.

Где купить?

Приобрести лампы из обзора лучше всего на сайте производителя http://klotos.ru/shop
Кроме моделей Т10 W5W, есть отличные модели с цоколем:

  1. C5W, С10W;
  2. W16W;
  3. цоколь T5;
  4. для подсветки номера и салона.

Каждая выпускается в разных вариантах, потому что светотехника авто имеет разные варианты исполнения и использования.

Автор обзора, коллега: Сергей Уфимцев

led-obzor.ru

Можно ли ставить светодиодные LED лампы в габариты?

Открыть содержание
  • 1. Почему светодиоды нельзя ставить в габариты?
  • 2. Почему лишение за LED лампы в габаритах незаконно?

Мы уже достаточно много описывали и обсуждали вопрос про светодиодный LED источник света в головном свете. Выяснили, в какие фары их можно ставить, а в какие нельзя, лишают ли за светодиоды права управления и даже ознакомились с судебной практикой по данному вопросу. Теперь настало время узнать, можно ли ставить в габариты светодиодные LED лампы в 2018 году и лишат ли за это прав! На самом деле, ответ на этот вопрос будет краток — нельзя, и вот почему!

Почему светодиоды нельзя ставить в габариты?

По тем же причинам, почему нельзя ставить в ближний и дальний свет. Если маркировка фары не соответствует типу используемых в ней ламп, то такие в нашем случае светодиодный тип ламп нельзя ставить в фары, независимо от того, в ближний свет ставится лампочка или в габариты.

Всё о соответствии маркировки и почему практически никакая из них не подходит для установки LED ламп в фары, мы целиком и полностью раскрыли в соответствующей статье. В ней Вы узнаете:

И даже тот факт, что количество Люмен испускаемого цвета в габаритах существенно меньше, нежели в головном свете, не имеет никакого значения, потому как запрет установлен именно за несоответствие типам фары и ламп, согласно маркировке.

Почему лишение за LED лампы в габаритах незаконно?

Лишают чаще всего по части 3 статьи 12.5 КоАП. Но она предусматривает наказание за несоответствие режима работы и цвета фар, установленным Основными положениями ПДД. Последние регулируют только цвет фар и говорят о том, что он должен быть жёлтый, белый или оранжевый. Очень редко светодиоды в габаритах отдают синим цветом, чаще всего цвет именно белый.

Но даже при несоответствии цвета габаритных огней лишение незаконно, так как, помимо цвета, ещё и режим работы должен быть нарушен. Причём, в Основных положениях на 2018 год нет указания режима работы. Зато косвенное пояснение есть в Техническом регламенте, согласно которому, такой режим может быть либо постоянным, либо проблесковым.

Таким образом, если габариты моргают, то налицо проблесковый режим работы фар. Таковое, к слову, бывает, когда светодиодная лампа неисправна, но редко.

Тем не менее, на практике суды лишают прав просто за сами светодиодные LED лампы в габаритах, и ставить их туда нельзя.

autotonkosti.ru

Тестируем Led автолампы в габариты W5W T10 с Aliexpress

Продолжим рассматривать очередные автолампы в габариты w5w t10 для авто. Ранее я уже показал как светят те или иные образцы. Сегодня обращу внимание на те образцы, которые меня заинтересовали своей неординарностью и наиболее перспективными в плане света.

Много получил вопросов от ребят, которым статья понравилась, но не удовлетворяет сравнение с лампой накаливания. Обещаю, что после этого обязательно сделаю сравнительный тест с лампами наиболее известных и "именитых" производителей w5w t10 - MTF, Osram и Philips. Представляю, сколько это опять потребует труда... Воткни-выткни, сфотографируй. Но по факту - это будет интересный обзор сравнение. Ну чтоже, пока проведем тестирование очередной партии лампочек w5w t10 с Aliexpress и потом уже будем двигаться дальше по выбранному нами плану. Запаситесь терпением

Все образцы, которые я опишу в этой статье покупались мною в январе 2016 года. И в принципе, только потому, что раньше я такие не видел. Посмотрим, что из этого получилось).

Эти лампочки приобретались в этом магазине. У него побольше ценник, но и лампочки выглядят посимпатичнее)

к оглавлению ↑

Образец №11 - тест led w5w t10 на 6 светодиодах 5630 SMD в габариты авто


w5w t10 на 6 штуках SMD 5630

Хорошая лампочка в габариты W5w t10. Обосновано это тем, что имеет широкий угол света, маленький нагрев, используются в производстве современные SMD 5630. Цоколь лампы выполнен в пластиковом корпусе. Сверху одета металлическая оболочка, которая и призвана отбирать избыточное тепло. Не думаю, что именно это играет большую роль в теплопроводности). Как-то незамысловато это выглядит. маленький нагрев обеспечен лишь тем, что в данных экземплярах используются всего шесть чипов.

Четыре 5630 диода расположены по периметру, и два во фронтальной части под линзой. За счет такого расположения в фаре такой свет смотрится достаточно мощно и хорошо видим в сумерки. Выпускаются в нескольких цветовых вариациях.

В фаре смотрится достойно. Практически не видно, только если присмотреться. Размеры в диаметре - 0,9см и в длину 3,3 см.

Напряжение,В Ток, А Мощность, Вт Нагрев, град
12 0,3 3,6 61
к оглавлению ↑

Образец №12 габариты в авто w5w t10 на 30 SMD 3014 с защитой от ошибок Canbus


Не смотря на то, что я не особо одобряю SMD диоды. По причине того, что они уже устаревают, данный вид лампочек был мною приобретен только из-за того, что очень уж интересный дизайн получился у господ китайцев) .Заказал - пришли.

Действительно и на фотографии и вживую лампочки w5w t10 в габариты авто выглядят очень достойно. Такого формата вообще не встречал. Размер лапы в длину 30 мм в диаметре 11 мм. Цоколь естественно стандартный - 9 мм. В верхней части - 6 штук SMD 3014 по периметру - 24 штуки. Сам корпус с виду пластик, по факту же - какой-то "сплав", возможно "керамический".

Нагрев ничтожный, а вот по свету - достойное зрелище. Мне понравилось. Заказывал себе 6000 К цветовую температуру.

Имеется в габаритах t10 защита от ошибок Сanbus. Выпускаются в разных цветовых решениях. По заверению продавца диоды во всем магазине только Epistar. Гарантия на любые лампочки - 12 месяцев.

Напряжение,В Ток, А Мощность, Вт Нагрев, град
12 0,4 4,8 58
к оглавлению ↑

Образец №13 - габариты в авто w5w t10 с 6 SMD 5630


Алюминиевые w5w t10 SMD 5630

Это усовершенствованный вариант экземпляра, который мы рассматривали под номером 11. В принципе, ничего нового я не скажу про эту лампу. Также 6 диодов SMD 5630^ четрые по периметру и два под линзой. Единственная разница между 11 и 13 номером - радиатор. В этой лампочке имеется целиковый радиатор из алюминия. Причем именно из алюминия, а не понятного сплава. Читал у продавца на сайте, что он использует в данных лампочках SMD 5630 от Samsung))). Честно говоря, не верится. Да и не похожи эти диоды на Самсунговские. Ну да все-равно. Факт того, как светят габариты и отсутствие нагрева диодов - главные и основные характеристики этого экземпляра.

Напряжение,В Ток, А Мощность, Вт Нагрев, град
12 0,3 3,6 52
к оглавлению ↑

Вывод по тесту led автолампы в габариты w5w t10


Это, конечно, не все лампочки, их ще достаточно много, но наиболее интересные и заинтересовавшие меня я описал. Дальше, по наличии времени буду дополнять обзоры, тесты по этим лампочкам. Заказал еще некоторое количество экземпляров дополнительно, дабы постоянно обновлять и писать новые сравнения. А по протестированным выше трем могу сказать, что мне наиболее приятны - образцы под номером 12. Неординарная внешность, защита Canbus, и яркий свет. Маленький нагрев и практически копеечная стоимость - важные аспекты, которые могут заинтересовать не один десяток покупателей. Так, что сказать о том, что светодиодная продукция для автомобилей с Aliexpress всегда плохая - бред сивой кобылы. Есть очень хорошие экземпляры и по свету и по нагреву. Дабы доказать данное утверждение я протестирую наиболее "приятные" лампы китайского производства с известными марками W5W T10 от Philips, Osram, MTF. Это будет позднее, следите за обновлениями сайта. За сим прощаюсь и пошел готовить новые фотографии для нового обзорного материала.

leds-test.ru

Светодиодные лампочки в габариты | часть 2

В первой части я писал о лампах T10, которые я заказал для своего автомобиля в габаритные огни. Сегодня вторая часть статьи в ней я буду их устанавливать, будет все – фото и  видео, также покажу ночную съемку фар, и как светят только одни габариты. В общем будет интересно, так что читайте …

Светодиодные лампочки в габариты

Итак, для того чтобы поменять лампочки габаритов нужно немного повозиться.

Лампы в габаритных огнях меняются сверху, лезть под низ как с противотуманными лампами h37 не нужно.

1)      Открываем капот.

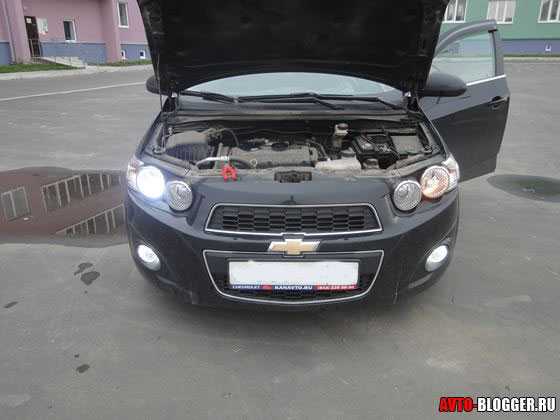

Открываем капот

2)      Теперь нам нужно открутить пластиковую крышку фары, в которых находятся габаритные лампочки, у меня они самые крайние.

вот в этой фаре

откручиваем защитную крышку

крышка

3)      Далее нам нужно вытащить саму лампочку. Она очень плотно сидит, именно с этим пришлось повозиться. Однако расшатывая крепление вверх – вниз, пластиковая заглушка выходит вместе с лампой. Вот обычная лампа в штатном креплении.

провода от лампы

вытаскиваем лампу

4)      Теперь нам нужно вытащить старую (обычную) лампу и заменить светодиодной. Для сравнения вот старая лампа и светодиодная, как видите вторая намного больше. Нужно отметить новая лампа, без проблем устанавливается в штатное место.

Обычная лампа и светодиодная

Обычная лампа и светодиодная, фото 2

5)      После того как мы установили лампу в крепление, просовываем ее в отверстие в фаре (тут она также проходит без проблем), вставляем до конца, чтобы пластиковое крепление встало плотно. Вот уже установленная лампа в фаре.

устанавливаем в пластиковое крепление

уже в фаре

6)      Далее не закрывая крышку, нужно проверить работу LED лампы, может что отошло. Включаем зажигание и проверяем габариты. Все работает отлично, можно закрывать крышку.

Проверка лампы

можно закрывать крышку

слева - LED, справа - обычная

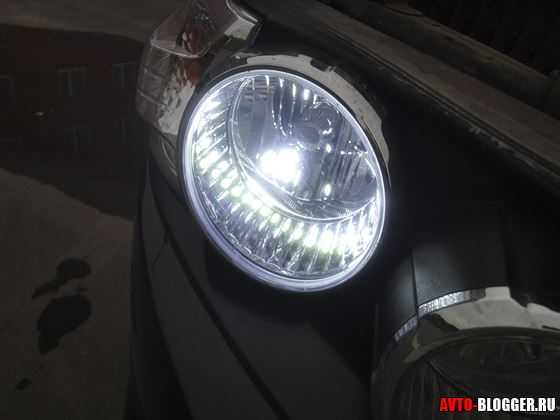

7)      Повторяем все с другой стороны и вот что получается. Общий вид и ночная съемка.

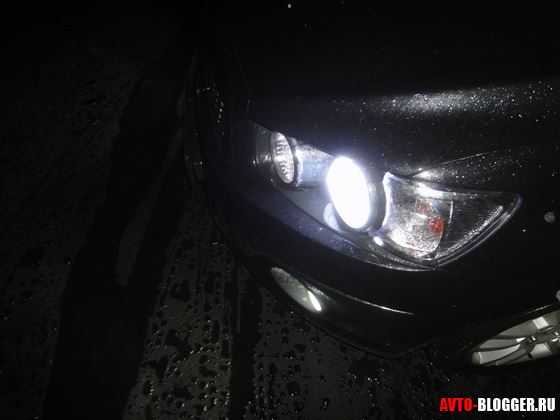

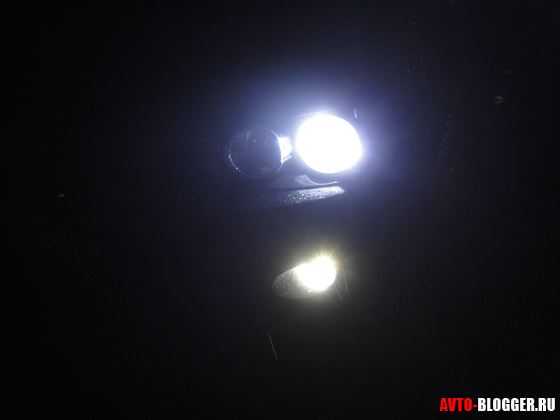

Ночью габарит и противотуманка внизу

Ночью габарит и противотуманка внизу, фото 2

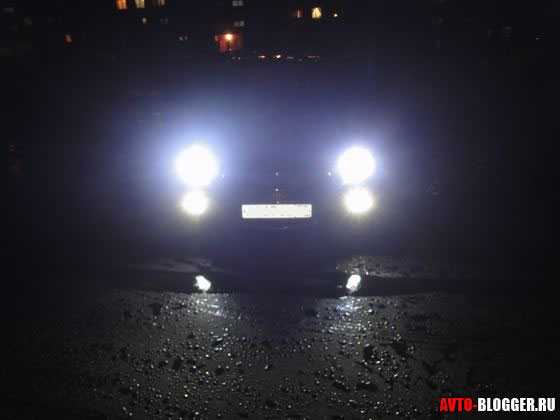

Общий вид

8)      Лампы светят однозначно лучше, чем штатные. Световой поток у них сильнее, но ездить на одних противотуманках и габаритах нельзя, не для этого они предназначены.

В общем сейчас световые потоки практически одинаковые, правда габариты немного помощнее и как мне кажется свет от них немного синего цвета. Но в общем мне нравится. Сейчас видео версия статьи.

LED лампочки в габариты видео

На этом все, думаю моя статья вам понравилась.

avto-blogger.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
