Рулевой тяги – Наконечник рулевой тяги описание предназначение неисправности фото видео.

Содержание

Рулевая тяга описание устройство замена недостатки фото видео типы.

Есть немало современных автолюбителей, которые очень часто игнорируют проблемы, возникающие с рулевым управлением. И вроде пока машине ездит, всё нормально, а как только возникают неполадки – просто отправляют своего «железного коня» в сервис. Тем не менее, проблемы с управлением не стоит откладывать в долгий ящик, поскольку именно они могут привести к серьёзным ДТП.



Рулевая тяга – ее функции и уязвимости

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес. Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу. Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы. Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления. Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

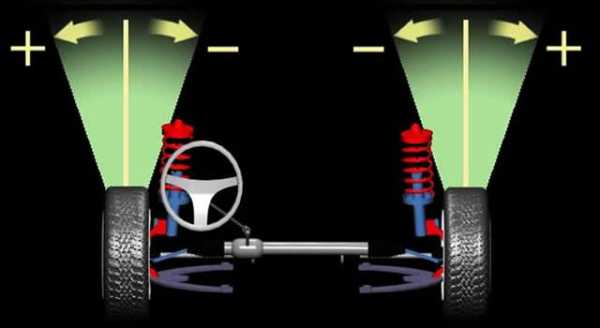

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса. Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг. Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон.

Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена. Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

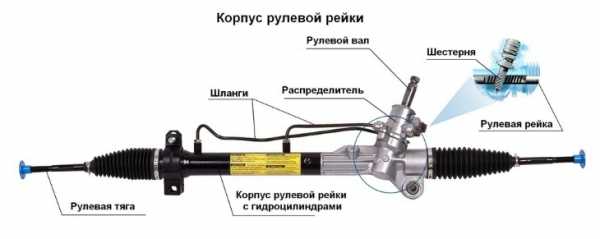

Типы рулевого управления

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка. Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес. Но, в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов, получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом. Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению.

Рулевая рейка идеально совмещается с подвеской McPherson в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления. Но и реечное рулевое управление не лишено минусов в эксплуатации. Это передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

Характерные признаки неисправности рулевого управления в целом:

— различные внештатные стуки в рулевом управлении;

— характерное биение руля;

— стук при повороте руля;

— увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании

– неисправности рулевого наконечника;

— рулевое колесо стало туго вращаться;

— автомобиль во время движения начинает менять прямое направление движения. Один из этих признаков присутствует, значит, пора на диагностику рулевого управления. При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять. — Проверить затяжку хомута регулировочной муфты на боковой тяге. — Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Когда нужна замена рулевой тяги?

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг. И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация. Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками. Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Как заменить рулевые тяги самостоятельно

  1. Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.
  2. Расшплинтовать гайку пальца и отвернуть ее.
  3. Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.
  4. Открутить полностью рулевой наконечник от муфты. WD-40 пригодится, если резьба заржавела.
  5. Снять пыльник и открутить тягу от рулевой рейки.
  6. Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.
  7. Установку новой тяги производим в обратном порядке, желательно уже без молотка. Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге. После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ ЗАМЕНЫ

Первоначально для замены рулевой тяги своими руками вам необходимо приобрести тяги, подходящие именно для вашей модели автомобиля, и по возможности сразу два наконечника, дабы избежать замены старого наконечника в будущем и сэкономить ваши денежные средства. Приведём список популярных и необходимых инструментов для замены этого механизма: Домкрат, «козлы» для безопасности, Пассатижи, гаечные ключи, съёмник рулевых тяг, отвертка, универсальная техническая жидкость WD-40.





Особенности процесса замены

    1. Обязательно перед началом работы поставьте автомобиль на ручной тормоз, а под задние колеса установите упорные бруски.
    2. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.
    3. Переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки. Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. После этого ее можно снять.
    4. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника. Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, чтобы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов.
    5. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

ПОХОЖИЕ СТАТЬИ:

  • Апрель 22, 2017 Mercedes-Benz Concept седан — видео трейлер
  • Апрель 22, 2017 КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Ноябрь 26, 2016 Volkswagen polo седан 2016 цена обзор описание характеристик фото видео комплектация.
  • Ноябрь 13, 2016 Как выбрать самый экономичный кроссовер по расходу топлива?
  • Ноябрь 21, 2016 Бмв е90 описание обзор фото видео комплектация характеристики.
  • Ноябрь 25, 2016 Volkswagen c coupe gte 2016 — 2017 обзор описание фото видео комплектация.
  • Ноябрь 17, 2016 Volkswagen Teramont 2018 описание обзор фото видео комплектация.
  • Ноябрь 18, 2016 Бмв е39 обзор описание фото видео комплектация характеристики.
  • Ноябрь 16, 2016 Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Ноябрь 14, 2016 Как не ошибиться при выборе видеорегистратора для авто?

seite1.ru

Рулевая тяга автомобиля

Рулевое управление автомобиля является основой безопасного вождения. Его неисправности подлежат безусловному устранению в кратчайшие сроки. Нарушения в работе рулевого управления являются бомбой замедленного действия, которая может сработать в любой момент.

Система управления автомобиля имеет достаточно сложное техническое устройство. Она обеспечивает своевременное маневрирование транспортного средства в зависимости от текущей дорожной обстановки.

Игнорировать проблемы, возникающие с управлением машины, не стоит. От этого зависит безопасность и жизнь водителями с пассажирами. Экономить на её ремонте не стоит и чревато тяжёлыми последствиями. Автомобиль, потерявший управление подобен шальной пуле мчащейся навстречу катастрофе.

Очень часто последствия неисправности рулевого управления транспортного средства бывают очень страшными и трагическими. Они вызвали гибель не одного десятка человек на дорогах страны. Не нужно повторять трагические ошибки других людей.

Для чего нужно рулевая тяга в автомобиле?

Рулевая тяга считается одним из центральных элементов системы управления транспортного средства.

Она выполняет две важные функции:

1.Передача физического усилия от руля к поворотным рычагам ступиц колёс

Последние при повороте руля водителем меняют направление движения автомобиля за счёт поворота колёс

2.Обеспечение необходимого радиуса поворота ведущих колёс

Радиус движения колёс транспортного средства при повороте неодинаков. Именно рулевая тяга отвечает за предотвращение скольжения колёс при прохождении поворота автомобилем. Внешнее колесо должно иметь меньший угол поворота, наружное колесо больший угол поворота.

Несмотря на довольно скромные размеры, рулевая тяга выполняет важные функции, от которых зависит степень манёвренности транспортного средства и безопасность движения.

Главная причина неисправности рулевой тяги

Активное использование автомобиля неизменно оказывает серьёзную нагрузку на подвеску. Особенно это касается поездок по грунтовым или полевым дорогам. Даже самый качественный и надёжный элемент, такой как рулевая тяга, может изнашиваться и прийти в негодность.

Этот момент необходимо учитывать и быть готовым выполнить ремонтные работы за максимально короткий промежуток времени. Конструкция рулевой тяги проста и незамысловата.

Наиболее уязвимой частью рулевой тяги являются шарниры. Они защищены от внешних негативных факторов резиновым пыльником. Если его целостность нарушается, пыль и грязь, попадая на шарниры тяги, выводят их из строя. Они не могут полноценно выполнять свои функции и требуют обязательной замены.

Непосредственно рулевая тяга может получить повреждения только после встречи колеса с глубокой ямой или большим камнем. Сильный удар ведёт к её искривлению, и основные функции оказываются нарушены.

Когда нужно менять рулевую тягу?

Опытный водитель по поведению автомобиля на дороге и посторонним звукам, издаваемым подвеской способен определить необходимость замены рулевой тяги. Необходимо помнить, что только детальный осмотр на подъёмнике подвески автомобиля даст возможность точно установить неисправность рулевой тяги.

Можно выделить следующие признаки необходимости замены рулевой тяги:

  1. При движении автомобиля в передней части издаются посторонние звуки и стуки;
  2. Появилось биение руля;
  3. Увеличился люфт руля;
  4. Ведущие колёса вращаются с усилием;
  5. Автомобиль при движении тянет в левую или правую сторону.

Заключение

Появление этих признаков неисправности рулевой тяги должно насторожить водителя. Самостоятельно выполнять замену рулевой тяги без опыта крайне не рекомендуется. В этом случае ремонтные работы необходимо доверить профессионалам, которые смогут их выполнять быстро и качественно.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

www.avtogide.ru

Рулевая тяга: устройство, неисправности, замена

Нужно уточнить момент, некоторые автолюбители не различают разницы между, рулевой тягой и рейкой. А отличия достаточно весомые. Вы должны понимать, что рейка – это полноценный механизм управления, внутри которого двигается зубчатый вал (рейка), соединяющийся с тягами, левой и правой. Можно встретить понятие, как средняя тяга, имейте виду, она присутствует в системах «червячного» типа, например, модели ВАЗ (Классика) или БМВ.

Фото: рулевые тяги ГАЗ Сайбер

Кстати, «немцы» применяли на своих моделях разные типы рулевых систем, можно встретить, как «червяк», так и рейку, к примеру, Е39, Е34, Е38 и т.д.

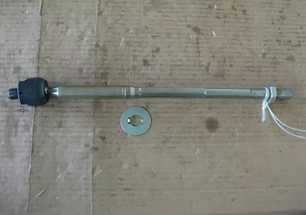

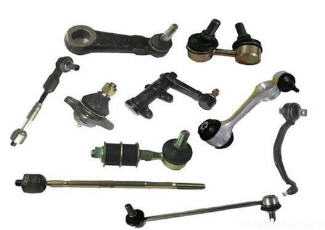

Теперь же само понятие, рулевая тяга, что это? Это деталь рулевой системы любого автомобиля, превращающая физическое воздействие человека на руль, в повороты колеса. Проще – это связующие звено между рулевой колонкой, рулем и колесами (в частности рулевыми «кулаками»). Без них, вы просто напросто не смогли бы повернуть колесо.

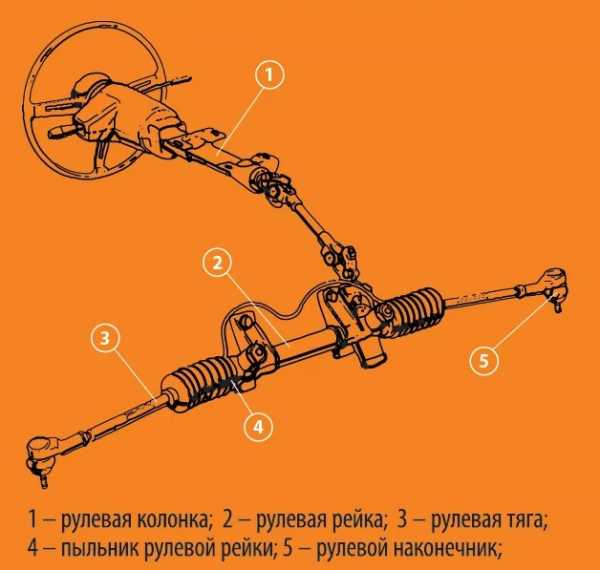

Устройство

Разновидности

Как таковых разновидностей три:

• Левая

• Средняя

• Правая

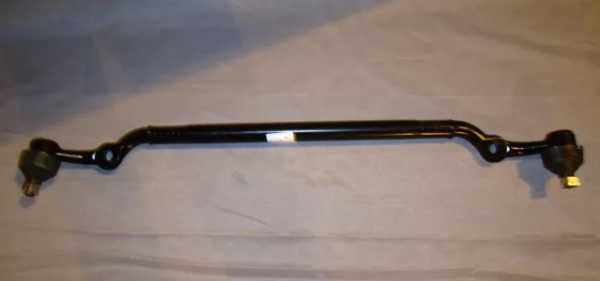

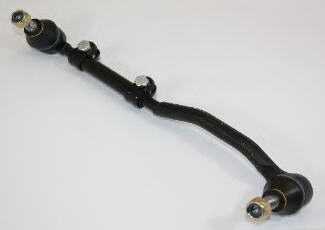

Средняя рулевая тяга

Часто можно встретить расшифровку, как продольная и поперечная тяга. Вторая – это, так называемая средняя тяга или центральная, как её еще называют. Первая это левая либо правая часть. Помните, что такое количество элементов присуще только «червячному» типу механизма. Некоторые отмечают, особенность негативно складывается на управляемости, потому что, воздействия от неровных дорог передаются прямо на руль, от чего водитель чувствует все лично. Больше шарнирных (подвижных) элементов, от чего за состоянием деталей, приходится следить гораздо чаще.

В рейках, такого разнообразия нет, задачу центральной тяги, выполняет зубчатая рейка, двигающаяся по цилиндру. В зависимости от типа рейки, она может быть, как «сухой», так и ГУР, ЭУР. Второй тип предусматривает наличие специальных сальников, предотвращающих утечку жидкости. К зубчатой рейке подсоединяются рулевые тяги (левая и правая). В зависимости от модификации автомобиля, соединения могут быть, как шарнирные, так и классические резьбовые. Соединения тяг с поворотными кулаками происходит через шарниры.

Устройство

Не стоит забывать, что они разделяются и по возможности регулировки. Часть идут литыми вместе с наконечниками, без возможности регулировки. В других модификациях предусмотрены специальные втулки на краях, в которые завинчиваются наконечники, с возможностью регулировки последних. Поэтому обращайте внимание, какой тип установлен у вас, после замены понадобится подгонка сход развала.

Ресурс, неисправности и их признаки

Точных сроков эксплуатации никто не дает. Принято считать, что в целом, в устройстве всего управления, какого типа бы оно не было, тяга обладает наибольшим периодом эксплуатации. Называют сроки в 100 000 – 150 000 км. и даже 250 000 км. Но, тут необходимо сделать важный акцент, во многом все зависит от стиля управления автомобилем и характеристиками дорожного полотна. К примеру, на ухабистых дорогах, ясное дело, что детали быстрей изнашиваются.

Во время эксплуатации автомобиля, каждому водителю необходимо обращать внимание на появление непонятных звуков, ухудшение управляемости, это могут быть первыми «звоночками» того, что какой-то элемент выходит из строя.

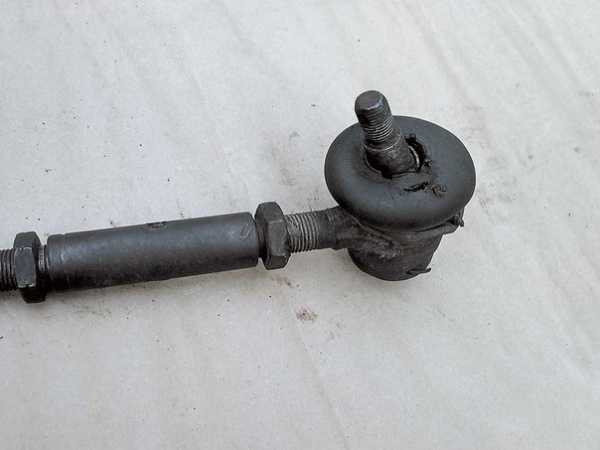

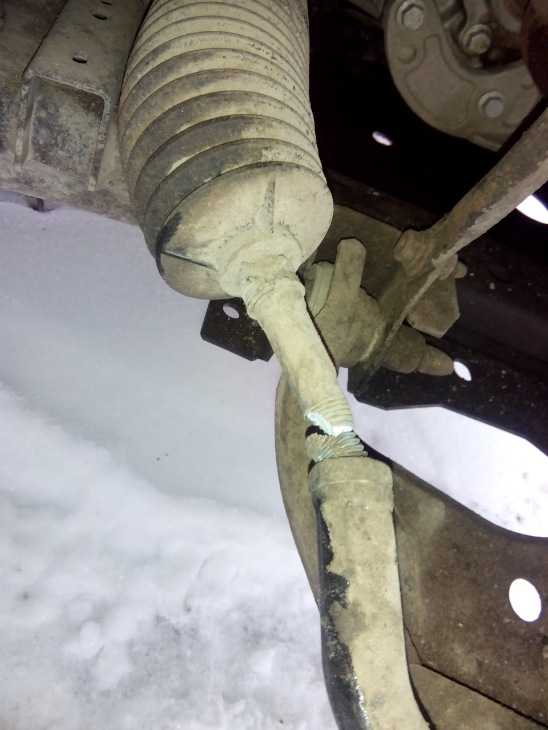

Сломанная рулевая тяга

Итак, признаки:

• Появившийся стук, скрежет во время движения по неровным дорогам.

• Небольшое постукивание во время поворотов руля.

• Съеденная резина с одной стороны.

• Люфт и общая разболтанность элемента.

• Биение руля.

• Автомобиль «водит» при условии прямого положения руля.

• «Колесо» туго вращается.

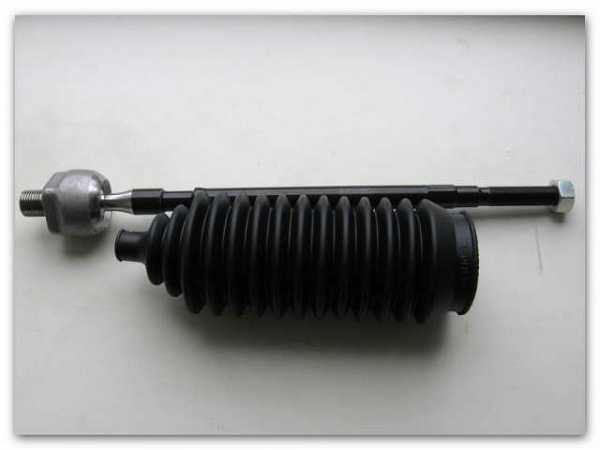

• Порванный пыльник, как правило, после попадания грязи, пыли, влаги, шарнир долго не «живет».

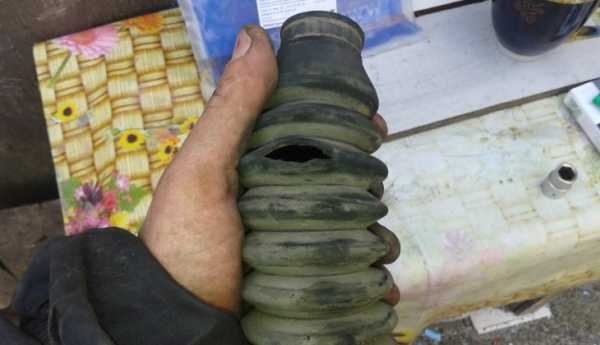

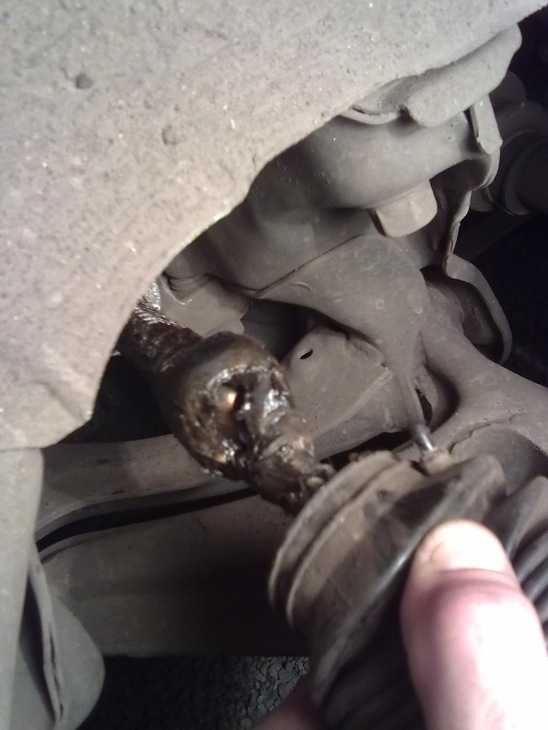

Порвался пыльник

Зачастую неисправности связаны с изношенными креплениями, как на наконечниках, так и со стороны рулевого механизма (например, облом резьбы). После сильного удара по подвески, влетели в яму, не редко, может измениться плоскость, погнуться. В таких случаях, лучше заменить деталь, потому что восстановить без специальных инструментов её первоначальный вид, будет трудоемко. А как понимаете, «кривой» элемент ничем хорошим в управлении не отличиться.

Отдельно хотелось бы сказать, что в устройство тяги входит наконечник, большая часть признаков, может быть связана с его неисправностями. К примеру, выработался «палец» или полиуретановая прокладка, фиксирующая шарнир в «гнезде», что в целом приводит к появлению люфта.

Замена

Если диагностика показала износ, к примеру, наконечника, можно обойтись его заменой. Но, если шарниры вышли из строя на обеих сторонах, обломана резьба или тяга в принципе необслуживаемая, то, конечно, понадобиться полная замена. Поэтому приведем небольшой план работы, что нужно учитывать и какие особенности ремонта. Итак:

• Ослабляем крепление колес. Поднимаем машину домкратом.

Не забываем о технике безопасности, подложите кирпич или «башмак» под колесо. Не забывайте, делать это нужно с противоположной стороны от подъема. То есть, подняли левую сторону, кирпич подложили под заднее правое колесо.

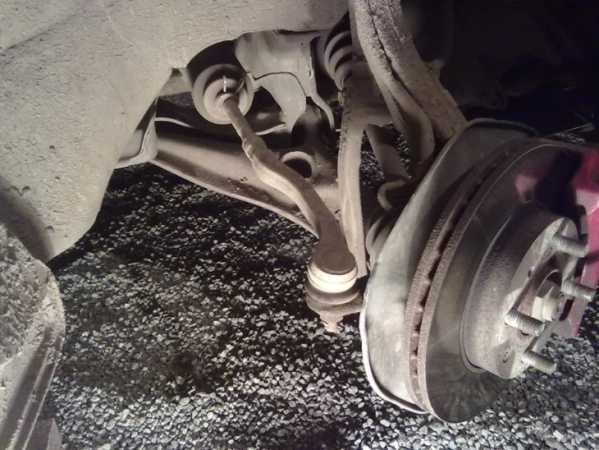

• Итак, колесо открутили, теперь вам открылись тяги. Снимаем шплинт и откручиваем гайку «пальца».

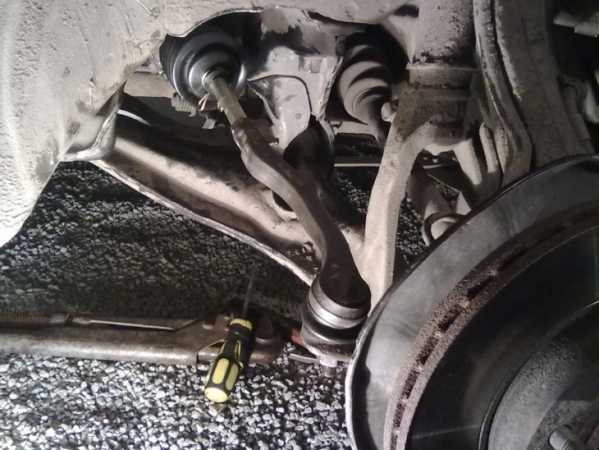

Откручиваем гайку рулевого наконечника

Кстати, желательно измерять длину старого элемента, это поможет самостоятельно отрегулировать «посадку» новой детали.

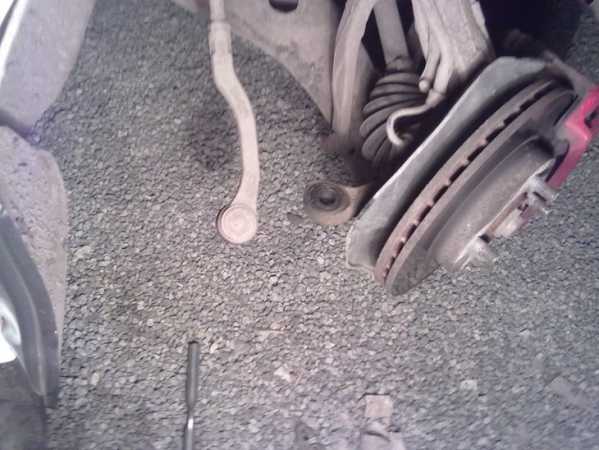

Снимаем его

• Если снимаете только наконечник, достаточно выкрутить его из втулки. Но, если речь заходит о полной замене, тогда придется снять пыльники (аккуратно), а только после этого откручивать весь элемент. Как правило, на тяге сделаны пазы под ключ на 32.

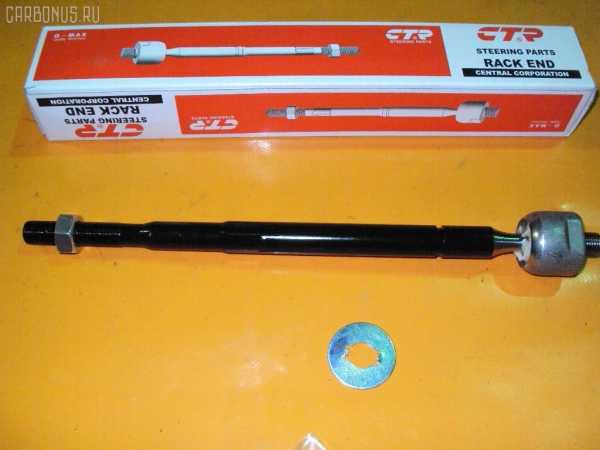

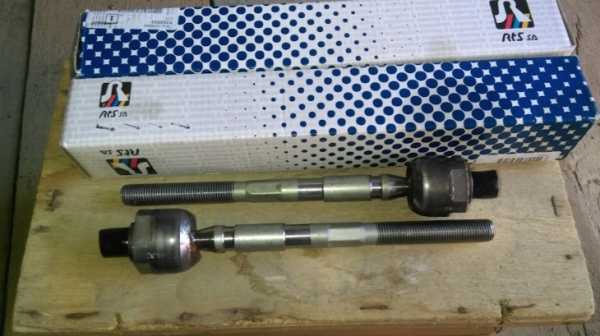

Далее нужно снять пыльникНовая установленная рулевая тяга. Фото замены — drive2.ru пользователь Валерий Завгородний

Сборка производится в обратном порядке.

avtoexperts.ru

Рулевая тяга – ее функции и уязвимости — DRIVE2

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления.

Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса

. Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги.

Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Неисправности рулевой тяги

Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.

Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.

Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.

Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.

Когда нужна замена рулевой тяги?
Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления?
Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.
Характерные признаки неисправности рулевого управления в целом:
— различные внештатные стуки – грюки в рулевом управлении;
— характерное биение руля;
ъ- увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;
— рулевое колесо стало туго вращаться;
— автомобиль во время движения начинает менять прямое направление движения. Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.
При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:
— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм.

Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.
— Проверить затяжку хомута регулировочной муфты на боковой тяге.
— Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

www.drive2.ru

Как делается замена рулевой тяги

Рулевая тяга — составной элемент рулевого привода автомобиля. Основная задача этого привода: препятствие боковому скольжению колёс при совершении поворотов автомобилем. То есть, при правильной работе механизма, управляемые колёса авто обязаны поворачиваться на разные углы: на большой угол — внутреннее колесо, на меньший угол — внешнее колесо. Этот привод состоит из различных тяг (средней, правой и левой) и правого и левого рычагов колёс. В зависимости от конструкции представленного типа и модели автомобиля их существует разнообразное количество, однако, не все подойдут именно для вашей модели. Поэтому следует уделить должное внимание при их выборе и не допустить ошибки, так как замена рулевой тяги производится строго по своему типу авто.

Предназначение рулевой тяги

Даже если учесть тот факт, что для различных моделей автомобилей существует большое количество конструктивных особенностей этой составной детали, суть действия привода не меняется. Связь между рычагом соответствующего механизма и продольного элемента осуществляется при помощи шарниров. Во время поворота сошки средняя тяга перемещается вправо или влево. Поворот колёс в нужном направлении обеспечивается с помощью боковых тяг.

Видео о рулевой тяге

Существует и более простой по своей организации рулевой привод — механизм реечного типа. Основное его отличие заключается в том, что он использует только две рулевые тяги, которые заставляют колёса автомобиля поворачиваться в нужном направлении и взаимодействуют с поворотными рычагами через небольшое усилие со стороны водителя.

Шарниры рулевых тяг

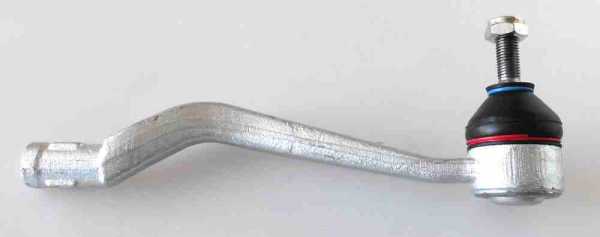

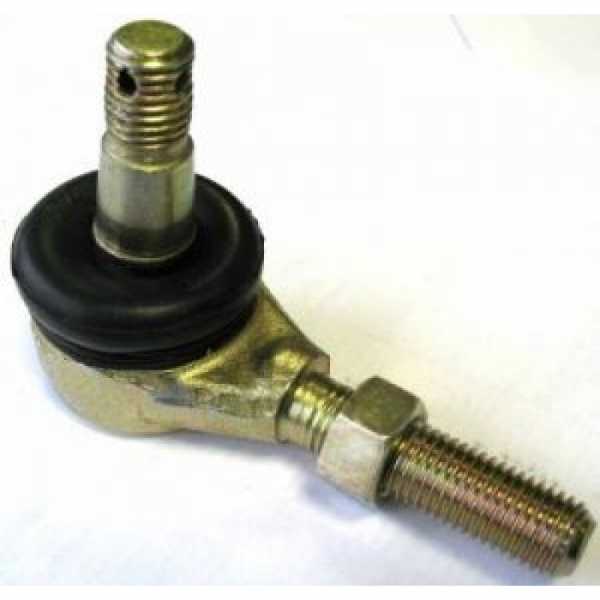

Основной элемент боковых тяг — шарниры рулевых тяг, иными словами, наконечники. Они отвечают за прочное и качественное соединение с резьбовыми наконечниками. Шарниры выполнены в виде полусферических пальцев. Из-за своей хрупкости они являются самым проблемным местом. Замена шарнира рулевых тяг производится только в полной сборке, так они не подлежат восстановлению и ремонту. Самым лучшим вариантом будет заменить шарниры с обеих сторон и обезопаситься от проблем в будущем.

Признаки неисправности рулевой тяги

К основным характерным признакам неисправности относят:

  • биение руля и непреднамеренную вибрацию;
  • всевозможные незапланированные стуки при движении автомобиля, доносящиеся обычно с правой стороны;
  • нехарактерное увеличение люфта руля, которое ощущается водителем на высокой скорости движения;
  • трудность с управлением и тугость руля при поворотах;
  • самопроизвольное отклонение движения автомобиля при прямолинейном передвижении: то вправо, то влево.

Признаком неисправности рулевой тяги является тугость руля при выполнении поворота

Если вы обнаружили присутствие одного или нескольких из этих характерных признаков, то необходимо в ближайшее время провести диагностику этого механизма и выполнить замену наконечника рулевой тяги.

Самостоятельная диагностика

До диагностики в сервисном центре вы можете самостоятельно проверить этот механизм. При этом необходимо уделить особое внимание нижеперечисленным пунктам:

  • Перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм, иначе требуется замена наконечника с шарниром.
  • Удостовериться в необходимой силе, с которой затянут хомут муфты на тяге.
  • Проверить степень прочности чехлов, служащих для защиты шарнира наконечника. Если существуют разрывы и трещины, необходимо принять решение о смене чехла.

Самая популярная и характерная поломка рулевого привода — износ и повреждение шарнира наконечников рулевых тяг.

Для определения неполадок в управлении нам не понадобится какое-то оборудование или посещение станции технического обслуживания. Достаточно свободно расположить руки на руле и положиться на свой собственный слух.

Обычно опытный водитель сразу может заметить изменения в своём автомобиле, которые приводят к нестандартным движениям. Способы обнаружения проблем:

  1. Во время стоянки автомобиля можно покрутить рулём и обратить внимание на ответное движение колёс: если колёса не отвечают на движение руля, то это явный признак поломки.
  2. Оценить состояние пыльника на предмет царапин, порезов, вогнутостей, трещин и при положительном результате заменить его.

Необходимые инструменты для замены

Заметить изменения в рулевом управлении опытный водитель может сразу

Первоначально для замены рулевой тяги своими руками вам необходимо приобрести тяги, подходящие именно для вашей модели автомобиля, и по возможности сразу два наконечника, дабы избежать замены старого наконечника в будущем и сэкономить ваши денежные средства.

Приведём список популярных и необходимых инструментов для замены этого механизма:

  1. Домкрат,
  2. «козлы» для безопасности,
  3. Пассатижи,
  4. гаечные ключи,
  5. съёмник рулевых тяг,
  6. отвертка,
  7. универсальная техническая жидкость WD-40.

Этапы замены

Для замены рулевых тяг выполним поэтапно следующие пункты:

  • Непосредственно перед заменой рулевых тяг необходимо переместить автомобиль на смотровую яму, для того чтобы иметь доступ к механизму.
  • Поднять и зафиксировать ручной тормоз.
  • Заблокировать руль. Обесточить аккумулятор.
  • С помощью домкрата приподнять машину, чтобы освободить место под «козла».
  • Снять колёса.
  • Открутить гайки наконечников, предварительно расшплинтовав их.
  • Установить съемник. С помощью молотка наносить удары по ушку поворотного рычага, подтягиваю гайку максимально близко. При неизменном положении рычага нужно эту процедуру повторить.
  • Открутить рулевой наконечник от муфты. Так как предварительно был отключён аккумулятор, то исключена возможность попадания на плюсовой провод. В случае проблемы отделения от ржавой резьбы детали воспользуйтесь универсальной технической жидкостью WD-40.
  • Демонтировать пыльник и открутить тягу от рулевой рейки.
  • Смазать шарнир смазкой, которая поставляется в комплекте.
  • Установить новую рулевую тягу без сложных физических усилий и использования молотка.
  • Выполнить подключение аккумулятора, закрепить тормоза, проверить их работоспособность.
  • В зависимости от размеров старой и новой детали сделать необходимые пометки, чтобы технически верно закрутить тягу и без проблем добраться до мастера в сервисном центре. По этим меткам на заключительном этапе он сделает развал схождения колёс. Для того чтобы избежать проблем с этой операцией, необходимо подсчитать количество оборотов, которое понадобилось для откручивания наконечника.

После замены рулевых тяг нужно произвести развал-схождение колес

По окончании работ вам необходимо провести развал-схождение колёс. Эта процедура избавит вас от ненужной покупки резины в будущем.

Проверка и регулировка выполненной работы:

  1. во время проверки недопустим люфт в тягах;
  2. регуляция люфта должна быть около 15-ти градусов и провести её необходимо на рулевом колесе;
  3. плавный и беспрерывный ход руля, равное количество поворотов влево и вправо;
  4. необходимо удостовериться в самостоятельном возвращении руля на место после поворота;
  5. желательно провести новую регулировку через 600-800 км. Однако в случае возникновения проблемы необходимо выполнить регулировку немедленно.

Как вы можете заметить, в целом, процесс замены механизма не так уж и сложен, если определить проблему на раннем этапе и выполнять работу строго по пунктам. Некоторые сложности, правда, могут возникнуть при поиске подходящих для вас деталей, так как некоторые из них производитель уже мог снять с производства. Конечно, лучшим вариантом была бы замена в сервисном центре специально обученными работниками. А был ли у вас опыт замены рулевой тяги, и с какими проблемами вы сталкивались?

365cars.ru

Рулевая тяга автомобиля — устройство и основные функции

А признайтесь честно, сами себе: давно ли вы диагностировали рулевое управление. Своими руками или на автосервисе, не суть. Не будет ошибкой утверждать о том, что диагностику рулевого управления мы сами проводим очень-очень редко.

А с другой стороны, зачем лезть туда, где все в порядке. Неисправности рулевого управления ощущаются сразу, и передаются водителю через руки в буквальном смысле слова.

Но, сегодня речь не о неисправностях, а об устройстве рулевого управления автомобиля. Если еще точнее, о важной его составляющей – рулевом приводе (рулевая трапеция).

Рулевой привод: для чего нужен и из чего он состоит

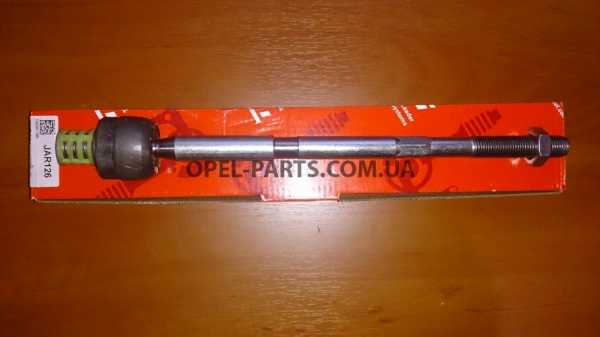

Рулевая тяга Honda Integra Type R

Несмотря на разные конструктивные особенности рулевого привода на различных моделях автомобилей, суть действия привода не меняется.

Основная функция рулевого привода в следующем: при повороте во время движения автомобиля, необходимо, чтобы не было бокового скольжения колес. То есть, управляемые колеса авто должны поворачиваться на разные углы: на большой угол – внутреннее колесо, на меньший угол – внешнее колесо.

Такую схему позволяет выполнять рулевая трапеция рулевого привода, состоящая из рулевых тяг.

  • Средняя рулевая тяга.
  • Правая рулевая тяга.
  • Левая рулевая тяга.
  • Рычаги колес: правый и левый.

При помощи шарниров продольная рулевая тяга связывается с рычагом рулевого механизма. При повороте рулевой сошки средняя рулевая тяга передвигается влево или вправо, и через боковые тяги обеспечивает поворот колес в нужном направлении и по нужной схеме.

Боковые тяги снабжены наконечниками (шарниры рулевых тяг), представляющими из себя полусферические пальцы, которые соединяются с резьбовыми наконечниками.

В рулевом механизме реечного типа, рулевой привод несколько проще. Он имеет в своей конструкции 2-е рулевые тяги, которые передают усилие на поворотные рычаги, и колеса поворачиваются в заданном направлении.

Самая «нежная» часть коротких тяг – рулевые наконечники (шарниры). Они являются деталями не ремонтируемыми, и меняются в сборе. Желательно менять наконечники с обеих сторон.

Сами рулевые тяги, как правило, из строя не выходят. Если только с помощью водителя, наехавшего на препятствие. На коротких тягах существует резьба, благодаря которой и производится регулировка угла схождения колес.

Наконечник рулевой тяги – особенности эксплуатации

Итак, наконечник является самым уязвимым элементом рулевой тяги. Среднее время эксплуатации рулевого наконечника около 40 тысяч км. пробега. А средняя потому, что на износ наконечника влияют: дорожные условия и стиль вождения автомобилиста.

Кроме того,  при приобретении контрафактного наконечника, может быть установлен некачественный пыльник. Он рвется (лопается), вследствие чего уменьшается срок службы шарнира.

Неисправность наконечника, достигшая критической точки, в принципе становится ясна сразу – вы начинает чувствовать люфт. Наконечники не ремонтируются, а меняются в сборе. После замены наконечников рулевых тяг, в обязательном порядке необходимо ехать на стенд для регулировки развал схождения колес.

Выбирая рулевые тяги, вы должны опираться, в первую очередь, на конструктивные требования производителя для определенной модели автомобиля.

cartore.ru

Наконечник рулевой тяги описание предназначение неисправности фото видео.

Одной из самых главных составляющих безопасного движения, является исправность рулевого механизма. Этот механизм автомобиля состоит из различных элементов, работоспособность и износ которых влияют на комфорт и безопасность, как водителя, так и его пассажиров.

Следовательно, сильный износ деталей не только нежелателен, а совершенно недопустим. Одной из составляющих механизма рулевого управления является наконечник рулевой тяги, которому посвящена данная статья. Ниже разберемся в причинах и признаках износа, произведем осмотр детали и последовательность действий при ее замене.

Диагностика позволяет определить когда необходимо менять наконечники.

Рулевой наконечник — это элемент рулевого управления в автомобиле обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение. На одной стороне наконечник прикреплен к рулевой тяге, а на другой соединен с поворотным кулаком. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги.

Предназначение и конструктивные особенности

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности. В целом, данная деталь состоит из восьми основных частей, это:

  • корпус, в который встроена полуось;
  • шаровый палец, на котором нарезана резьба;
  • вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
  • крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
  • чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
  • кольцо, с помощью которого чехол фиксируется на пальце;
  • пружина, которой чехол крепится к корпусу;
  • гайка для пальца.

Практически все рулевые наконечники имеют одинаковую конструкцию, различаясь преимущественно размерами и материалами, из которых изготавливаются их детали.

ЧТО ПОНАБИТЬСЯ В ПРОЦЕССЕ РАБОТЫ

  • домкрат;
  • набор ключей;
  • съемник для выпрессовки пальца наконечника из рычага, если такого нет, сгодится и молоток с монтировкой, но поменять будет куда сложнее;
  • штангенциркуль;
  • медная смазка и WD-40.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

  • первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
  • как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
  • увеличивается свободный ход рулевого колеса;
  • преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
  • на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

  1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
  2. Подоприте задние колеса противооткатными средствами.
  3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
  4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
  5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

ЗАМЕНА ПЫЛЬНИКА РУЛЕВОГО НАКОНЕЧНИКА

Часто случается так, что сами рулевые наконечники находятся в исправном состоянии, но при визуальном осмотре выявлен разрыв пыльника. Если оставить его в таком состоянии, то в скором времени он придет в негодность и его придется менять.

Последовательность работ при замене пыльника рулевого наконечника такая же, как и при полной, с той лишь разницей, что после его выпрессовки из поворотного кулака стойки, нужно снять кольцо фиксирующее пыльник и поменять поврежденный на новый.

Перед этим рекомендуется удалить остатки старой смазки, а новый пыльник набить литолом. Важно не переусердствовать когда делаете это, иначе новый пыльник может порваться от излишков смазки.

ПОХОЖИЕ СТАТЬИ:

  • Ноябрь 26, 2016 Volkswagen polo седан 2016 цена обзор описание характеристик фото видео комплектация.
  • Ноябрь 18, 2016 Бмв е39 обзор описание фото видео комплектация характеристики.
  • Ноябрь 17, 2016 Volkswagen Teramont 2018 описание обзор фото видео комплектация.
  • Ноябрь 13, 2016 Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • Апрель 24, 2017 Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Август 10, 2018 Промывка системы охлаждения двигателя: описание,методы промывки.
  • Ноябрь 1, 2016 Опель Корса : обзор,описание,фото,видео,цена,комплектация.
  • Апрель 29, 2017 Наиболее популярные проблемы водителя, которые могут ждать его в дороге
  • Ноябрь 13, 2016 Audi q5: обзор описание,фото,видео,комплектация,характеристики.
  • Ноябрь 24, 2016 Бмв е30 технические характеристики обзор описание фото видео комплектация.

seite1.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
