Предохранители бмв е90 (BMW E90, E91, E92, E93 ) и схемы с описанием

BMW E90 — автомобильная платформа, на которой построено пятое поколение 3-ей серии БМВ. Начало выпуска седана е90 — 2005 год. Универсал (E91), купе (E92) и кабриолет (E93) были запущены в производство в конце 2006 года. Выпуск продолжался в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. За это время автомобиль прошел одни рестайлинг. Мы представляем общую информацию о предохранителях бмв е90 для выше перечисленных моделей.

На разных моделях, список расположения предохранителей может немного отличаться, мы представляем схемы самых распространенных модификаций BMW 3-series.

Блок предохранителей бмв е90

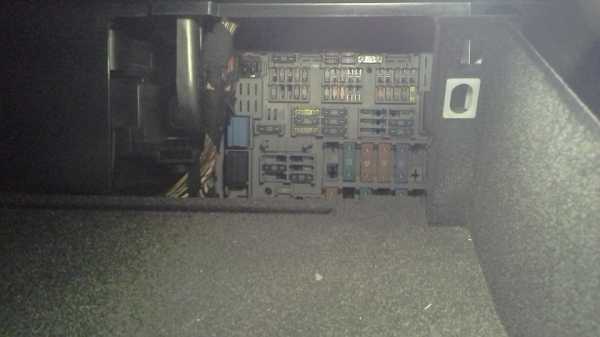

Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку. Если с этим возникли затруднение, посмотрите видео в конце статьи.

На обратной стороне защитной крышке должен находится материал с Вашим расположением предохранителей и реле. Выглядеть он должен примерно так.

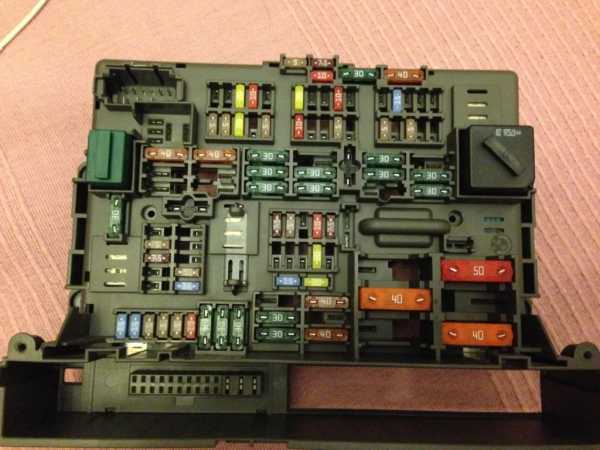

Реальное фото блока

Вариант 1

Описание

1	Реле электродвигателя очистителя лобового стекла
2	Реле обогревателя заднего стекла
3	Реле очистителя заднего стекла
4
5	Реле насоса омывателя фар
6	Реле насоса системы подачи воздуха на выпуск
F1	(15А) ^08/05: Электронный блок управления КПП
F2	(5A) Блок управления выбором антенны
F3	—
F4	(5A) Блок управления замком зажигания
F5	(7,5A)
F6	(15A) Электронный блок управления КПП
F7	(20A) Блок управления дополнительным отопителем
F8	(5A)
F9	(10A) Блок управления поддержанием дистанции(круиз-контроль)
F10	(15A) Блок управления механизмом складывания буксировочного устройства
F11	(10А) Аудиосистема
F12	(20A)
F13	(5A)
F14	—
F15	—
F16	Предохранитель (15A) Звуковые сигналы
F17	—
F18	(5A) CD-чейнджер
F19	(7,5A)
F20	(5A)
F21	(7,5A)
F22	(10A) Блок управления поддержанием дистанции (круиз-контроль)
F23	(10A)
F24	(5A) Блок управления системы контроля давления в шинах
F25	(10A)
F26	(10A) Телематика бмв е90
F27	(5A)
F28	(5A)
F29	(5A)
F30	(20A) Предохранитель прикуривателя BMW 3 E90
F31	(30A) 08/05: Система ABS
F32	(30A)
F33	(30А) Электропривод передних сидений
F34	(30А) Усилитель выходного сигнала аудиосистемы
F35	(20А) 08/05: Управление двигателем
F36	(30А)
F37	(30А) Электропривод передних сидений
F38	(30А)
F39	(30А) Очиститель лобового стекла
F40	(20А)
F41	(30А)
F42	(30А)
F43	(30А) Омыватели фар
F44	(30А) Блок управления электрооборудованием прицепа
F45	(20А)
F46	(30А) Обогреватель заднего стекла
F47	(20А)
F48	—
F49	(30А) Подогреватель передних сидений
F50	(40А)
F51	(50А) Блок управления замком зажигания
F52	(50А)
F53	(50А)
F54	(60А) Управление двигателем
F55	—
F56	(15А) Центральный замок бмв е90
F57	(15А) Центральный замок
F58	(5А)
F59	(5А) Блок управления электрооборудованием рулевой колонки
F60	(7,5А) Электронный блок управления кондиционером
F61	(10А)
F62	(30А) Электропривод задних стеклоподъемников
F63	(30А)
F64	(30А) Электропривод задних стеклоподъемников
F65	(40А) Систeмa ABS
F66	(50А)
F67	(50А)Блок управления электродвигателем вентилятора кондиционера/отопителя
F68	—
F69	(50А) Электродвигатель вентилятора системы охлаждения
F70	—

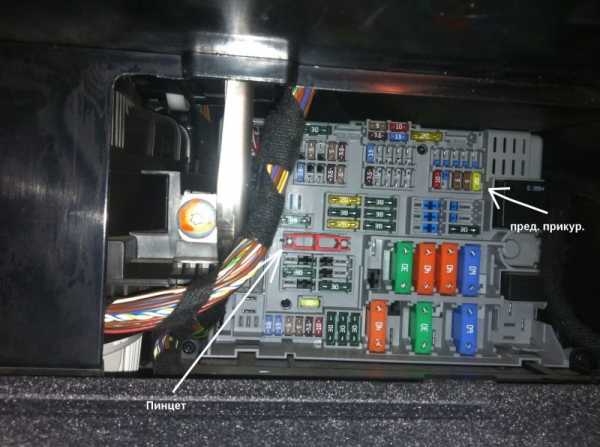

Отдельно выделим предохранитель прикуривателя.

Вариант 2

(рестайлинговая модель)

Обозначение

1	Реле очистителя заднего стекла
2	Реле электродвигателя очистителя лобового стекла
3
F1	(10A) Блок управления приводом дуги безопасности
F2	(5A)
F3	—
F4	(5A) Блок управления замком зажигания
F5	(20A) Топливный насос
F6	(15А) 08/07: Электронный блок управления КПП
F7	(20A) Блок управления дополнительным отопителем
F8	(20A) Усилитель выходного сигнала аудиосистемы
F9	(10A) Блок управления поддержанием дистанции (круиз-контроль)
F10	(15A) Блок управления механизмом складывания буксировочного устройства
F11	(10A) ^08/07 Аудиосистема
F12	(20A)
F13	(5A) Блок управления системы контроля давления в шинах
F14	—
F15	(5A) Датчик чистоты воздуха (система кондиционирования)
F16	(15A) ^08/07 Звуковые сигналы
F17	(10A)
F18	(5A) Блок управления выбором антенны
F19	(7,5А) Противоугонная система
F20	(5A)
F21	(7,5A)
F22	(10A) Блок управления поддержанием дистанции(круиз-контроль)
F23	(10A)
F24	(5A) Блок управления системы контроля давления в шинах
F25	(10A) Блок контроля ремней безопасности
F26	(10А) Тематика
F27	(5A)
F28	(5A)
F29	(5A) Подогреватель сидений
F30	(20A) Прикуриватель
F31	(20A) Мультимедийный блок управления
F32	(30A) Блок управления электроприводом левого переднего сиденья
F33	(5A)
F34	(5A) CD-чейнджер
F35	(30A) Система ABS
F36	(30A)
F37	(10A)
F38	(30A)
F39	(30A)
F40	(7.5A)
F41	(30A)
F42	(40A)
F43	(30A) Омыватели фар
F44	(30A) Блок управления электрооборудованием прицепа
F45	(40A)
F46	(30A) Обогреватель заднего стекла
F47	(20A) Разъем электрооборудования прицепа
F48	—
F49	(30А) 08/07:Блок управления электроприводом правого переднего сиденья
F50	(10A) Электронный блок управления двигателем
F51	(50A) Блок управления замком зажигания
F52	(20A)
F53	(20A)
F54	(30А) Блок управления электрооборудованием прицепа
F55	—
F56	(15A) Центральный замок
F57	(15A) Центральный замок
F58	(5A)
F59	(5A) Блок управления электрооборудованием рулевой колонки
F60	(7,5А) Электронный Блок управления кондиционером
F61	(10A)
F62	(30A) Электропривод задних стеклоподъемников
F63	(30A)
F64	(30A) Электропривод задних стеклоподъемников
F65	(40A) Система ABS
F66	(50A)
F67	(30А) Блок управления электродвигателем вентилятора кондиционера/отопителя
F68	(40A)
F69	(50A) Электродвигатель вентилятора системы охлаждения
F70	—
F71	(20А )Разъем электрооборудования прицепа
F72	—
F73	—
F74	(10A)
F75	(10A)
F76	(20A/30A)
F77	(30A)
F78	(30A)
F79	(30A)
F80	—
F81	(30A) Блок управления электрооборудованием прицепа
F82	—
F83	—
F84	(30A) Омыватели фар
F85	—
F86	—
F87	—
F88	(20A)^08/07:Управление двигателем
F89	Запасной
F90	Запасной
F91	Запасной
F92	Запасной
F93	Запасной
F94	Запасной
F95	Запасной

За прикуриватель отвечает предохранитель номер 30 на 20А.

Дополнительная информация

Видео пример доступа к блоку с предохранителями в бмв е90.

Руководство по обслуживанию и эксплуатации

Хотите узнать больше информации о bmw e90, изучите руководств по эксплуатации: «скачать»

vsepredohraniteli.ru

Реле и предохранители BMW 3 Серии E46: полное руководство

Номер предохранителя	Ток (в Амперах)	Защищаемые цепи (англ.)	Защищаемые цепи (рус.)
F1		–	–
F2		–	–
F3		–	–
F4		–	–
F5	5A	Horn relay	Реле звукового сигнала
F6	5A	Vanity mirror lamps, convertible top control module	Лампы подсветки косметических зеркалец, блок управления приводом складывающейся крыши
F7	5A	Convertible top actuation switch, navigation system control module, audio unit output amp lifier, digital multifunction display, telephone audio unit	Выключатель привода складывающейся крыши, блок управления навигационной системы, усилитель выходного сигнала аудиосистемы, многофункциональный дисплей, телефон, аудиосистема
F8	5A	Sequential mechanical gear box-M3	Секвентальная механическая КПП M3
F9	5A	Steering wheel controls-cruise control, brake pedal position (BPP)switch, multifunction control module, headlamp switch, clutch pedal position (CPP)switch	Управление на рулевом колесе — система поддержания скорости, выключатель стоп-сигналов (датчик положения педали тормоза), многофункциональный блок управления, выключатель освещения, датчик положения педали сцепления
F10	5A	Instrument panel	Комбинация приборов
F11	5A	SRS control module, electric seats, seat belt warning system	Электронный блокуправления SRS, электропривод сидений, система предупреждения о непристегнутом ремней безопасности
F12	7,5A	Multi switch assembly	Многофункциональный переключатель в сборе
F13	7,5A	Roll bar control module	Блок управления приводом дуги безопасности
F14	5A	Immobilizer control module, transmission shift hold switch	Электронный блок управления иммобилайзером, выключатель блокировки переключения АКПП
F15	5A	Rain sensor, rear screen wash/wipe system	Датчик дождя, очиститель/омыватель заднего стекла
F16		–	–
F17		–	–
F18		–	–
F19		–	–
F20		–	–
F21		–	–
F22	5A	Sequential mechanical gear box-M3	Секвентальная механическая КПП M3
F23	5A	Engine coolant pump motor- Diesel	Электродвигатель насоса системы охлаждения — Дизель
F24	5A	Anti-dazzle interior mirror, parking aid control module	Внутреннее зеркало заднего вида с авто затемнением, блок управления системы парковки
F25	5A	Electric door mirror, passenger’s side, wind screen washer jet temperature switch	Электропривод зеркала заднего вида на двери(со стороны пассажира), выключатель по температуре(обогрев форсунок омывателя лобового стекла)
F26	5A	Garage door opener	Система дистанционного управления воротами гаража
F27	10A	Reversing lamp/s relay, transmission gear position switch	Реле фонаря(ей) заднего хода, датчик включенной передачи КПП
F28	5A	AC control module, AC compressor clutch relay	Электронный блок управления кондиционером, реле электромагнитной муфты компрессора кондиционера
F29	5A	Engine control module(ECM), ignition coil relay	Электронный блок управления двигателем, реле катушки зажигания
F30	7,5A	Alternator, engine oil level sensor, data link connector (DLC)-16pin	Генератор, датчик уровня моторного масла, диагностический разъем -16-контактный
F31	5A	Tyre pressure monitor control module	Блок управления системы контроля давления в шинах
F32	5A	Headlamp switch, head lamp control module- LH(gas discharge headlamps),head lamp control module-RH(gas discharge headlamps)	Выключатель освещения, блок управления фарой -левый(ксеноновые фары), блок управления фарой — правый (ксеноновые фары)
F33	5A	Multi switch assembly, ABS control module – with ASC, steering position sensor	Многофункциональный переключатель, электронный блок управления ABS- с ASC, датчик положения рулевого колеса
F34	5A	Instrument panel	Комбинация приборов
F35	50A	Convertible top motor relay	Реле электродвигателя привода складываемой крыши
F36	50A	Secondary air injection (AIR) pump relay	Реле насоса системы подачи воздуха на выпуск
F37	50A	Engine coolant blower motor	Электродвигатель вентилятора системы охлаждения
F38	10A/15A	Fog lamps relay	Реле противотуманных фар
F39	5A	Telephone, voice synthesizer	Телефон, синтезатор голоса
F40	5A	Transmission selector lamp, steering position sensor- DSC	Лампа подсветки селектора КПП, датчик положения рулевого колеса — DSC
F41	30A	Digital multifunction display, audio unit output amplifier, audio unit CD changer, audio unit, navigation system control module	Многофункциональный дисплей, усилитель выходного сигнала аудиосистемы, CD-чейнджер, аудиосистема, блок управления навигационной системы
F42	30A	Multi switch assembly	Многофункциональный переключатель в сборе
F43	5A	Instrument panel	Комбинация приборов
F44	20A	Trailer socket	Разъем электрооборудования прицепа
F45	20A	Rear screen wash/wipe system	Очиститель/омыватель заднего стекла
F46	20A/30A	Convertible top control module, sunroof control module, convertible top compartment lid motor relay	Блок управления приводом складывающейся крыши, блок управления люком, реле электродвигателя привода крышки отсека складывающейся крыши
F47	20A	Cigarette lighter-front, auxiliary power socket	Предохранитель прикуривателя bmw 3 e46 — передний, разъем подключения дополнительного оборудования
F48	30A	Multifunction control module	Многофункциональный блок управления
F49	5A	Multifunction control module, audio unit output amplifier	Многофункциональный блок управления, усилитель выходного сигнала аудиосистемы
F50	40A	AC/heater blower motor switch	Выключатель электродвигателя вентилятора кондиционера/отопителя
F51	30A	Headlamp washer control module	Блок управления омывателями фар
F52	30A	Multifunction control module	Многофункциональный блок управления
F53	30A	ABS control module	Электронный блок управления ABS
F54	15A/20A	Fuel pump relay	Реле топливного насоса
F55	15A	Horn relay	Реле звукового сигнала
F56	30a	ABS control module	Электронный блок управления ABS
F57	5A	Door mirror retract control module, door mirror control module, driver’s side, door mirror control module, passenger’s side	Блок управления складыванием зеркал, блок управления приводом зеркала заднего вида на двери (со стороны водителя),блок управления приводом зеркала заднего вида на двери(со стороны пассажира)
F58	7,5A	Tailgate window relay	Реле электропривода задней двери
F59	30A	Windscreen wiper motor relay	Реле электродвигателя очистителя лобового стекла
F60	25A	Multifunction control module	Многофункциональный блок управления
F61	30A	ABS control module – with DSC	Электронный блок управления ДBS- системой DSC
F62	7,5A	Engine coolant heater regulator valve	Клапан регулятора охлаждающей жидкости в отопителе
F63	7,5A	AC compressor clutch relay	Реле электромагнитной муфты компрессора кондиционера
F64	20A	Auxiliary heater control module	Блок управления дополнительным отопителем
F65	30A	Seat operating switch, driver’s side	Блок переключателей регулировки сиденья водителя
F66		–	–
F67	5A	Immobilizer control module, anti-dazzle interior mirror, alarm system in car movement control module, alarm system gradient sensor, alarm system horn	Электронный блок управления иммобилайзером, внутреннее зеркало заднего вида с авто затемнением, блок управления противоугонной системы (с контролем изменения объема), датчик наклона автомобиля (противоугонная система), звуковой сигнал противоугонной системы
F68	30A	Heated rear window relay	Реле обогревателя заднего стекла
F69	5A	Tyre pressure monitor control module	Блок управления системы контроля давления в шинах
F70	30A	Seat operating switch, passenger’s side	Блок переключателей регулировки сиденья пассажира
F71	10A/30A	Multifunction control module	Многофункциональный блок управления

bmwguide.ru

Блок предохранителей и реле BMW 3 E46

1	Реле электромагнитной муфты компрессора кондиционера – за приборной панелью, справа
2	Электронным блок управления кондиционером
3	Датчик солнечного света (система кондиционирования)
4	Усилитель сигнала антенны – задняя стойка
5	Усилитель сигнала антенны – левая часть багажного отделения — Кабриолет
6	Усилитель сигнала антенны -под задним спойлером -универсал
7	Боковой датчик удара- со стороны водителя, под сиденьем (под ковриком)
8	Боковой датчик удара — со стороны пассажира, под сиденьем (под ковриком)
9	Датчик наклона автомобиля (противоугонная система) – правая часть багажного отделения
10	Звуковой сигнал противоугонной системы — резонатор системы впуска
11	Блок управления противоугонной системой (с контролем изменения объема)- потолочная панель
12	Выключатель противоугонной системы, капот- моторный отсек, правая задняя часть – в монтажном блоке
13	Усилитель выходного сигнала аудиосистемы — за задней левой отделочной панелью — Кабриолет
14	Усилитель выходного сигнала аудиосистемы — левая часть багажного отделения
15	Блок управления дополнительным отопителем
16	Аккумуляторная батарея — моторный отсек, задняя правая часть -4цил. двигатели
17	Аккумуляторная батарея — правая часть багажного отделения -6цил. двигатели/Дизель
18	Выключатель открывания крышки багажника/задней двери — левая нижняя защитная панель
19	Реле электродвигателя привода крышки отсека складывающейся крыши -за приборной панелью, справа
20	Блок управления складыванием крыши –за задней левой отделочной панелью
21	Реле привода складывающейся крыши – левая часть багажного отделения
22	Диагностический разъем (DLC)
23	Диагностический разъем (DLC) — за приборной панелью, около рулевой колонки(05/00^)
24	Блок управления зеркалом заднего вида, со стороны водителя
25	Блок управления зеркалом заднего вида, со стороны пассажира
26	Блок управления складыванием зеркал- за вещевым ящиком
27	Блок предохранителей/реле, моторный отсек- в монтажном блоке
28	Блок предохранителей/реле, приборная панель 1 –в вещевом ящике
29	Блок предохранителей/реле, приборная панель2-за вещевым ящиком
30	Блок предохранителей/реле, приборная панель 3-за вещевым ящиком
31	Блок управления омывателем фар- за приборной панелью, справа
32	Реле обогревателя заднего стекла — правая часть багажного отделения, спереди
33	Реле 1 обогревателя заднего стекла- за задней правой отделочной панелью — Кабриолет
34	Реле 2 обогревателя заднего стекла — за задней правой отделочной панелью — Кабриолет
35	Реле вентилятора отопителя — за центральной консолью
36	Звуковой сигнал 1
37	Звуковой сигнал 2
38	Электронный блок управления иммобилайзером – около рулевой колонки
39	Кольцевая антенна иммобилайзера -возле замка зажигания
40	Блок управления комбинацией приборов- за приборной панелью
41	Блок управления освещением — функции: Реле аварийной сигнализации, выключатель освещения, реле указателей, реостат подсветки комбинации приборов
42	Многофункциональный переключатель в сборе
43	Многофункциональный блок управления — за вещевым ящиком — функции: Противоугонная система, зеркало заднего вида с авто затемнением, аудиосистема, центральный замок, электропривод стеклоподъемников, лампы аварийной сигнализации, лампы освещения салона, электронный блок управления SRS, задние габариты, секвентальная МКПП, очиститель/омыватель лобового стекла
44	Блок управления навигационной системы – левая часть багажного отделения
45	Антенна навигационной системы -за комбинацией приборов
46	Блок правления системы парковки- правая часть багажного отделения
47	Зуммер системы парковки- левое переднее пространство для ног
48	Датчик дождя
49	Дополнительные предохранители- багажное отделение- на чашке подвески
50	Блок управления электроприводом сиденья – под сиденьем, со стороны водителя
51	Блок управления электроприводом сиденья — под сиденьем, со стороны пассажира
52	Реле насоса системы подачи воздуха на выпуск- за правой частью приборной панели
53	Блок управления электроприводом люка-потолочнаяпанель
54	Блок управления системы SRS — под ковриком
55	Датчик высоты положения кузова(передний),корректорфар-колесная арка переднего правого колеса
56	Датчик высоты положения кузова (задний), корректо рфар- колесная арка заднего правого колеса
57	Блок управления интерфейсом телефона-под центральной консолью,сзади
58	Блок управления электрооборудованием прицепа — правая часть багажного отделения
59	Электронный блок управления КПП — моторный отсек — в монтажном блоке
60	Блок управления системы контроля за давлением в шинах — за вещевым ящиком
61	Датчик скорости автомобиля — датчик частоты вращения правого заднего колеса
62	Датчик температуры форсунки омывателя лобового стекла — под днищем (спереди)

avtoblokrele.ru

Предохранители бмв е46 со схемами и блоками реле. Книга по ремонту и эксплуатации.

1	—
2	—
3	—
4	—
5	(5A) Реле звукового сигнала
6	(5A) Лампы подсветки косметических зеркалец, блок управления приводом складывающейся крыши
7	(5A)Выключатель привода складывающейся крыши, блок управления навигационной системы, усилитель выходного сигнала аудиосистемы, многофункциональный дисплей, телефон, аудиосистема
F8	(5A) Секвентальная механическая КПП- M3
9	(5A) Управление на рулевом колесе — система поддержания скорости, выключатель стоп-сигналов (датчик положения педали тормоза), многофункциональный блок управления, выключатель освещения, датчик положения педали сцепления
10	(5A) Комбинация приборов
11	(5A) Электронный блокуправления SRS, электропривод сидений, система предупреждения о непристегнутом ремне безопасности
12	(7,5A) Многофункциональный переключатель в сборе
13	(7,5A) Блок управления приводом дуги безопасности
14	(5A)Электронный блок управления иммобилайзером, выключатель блокировки переключения АКПП
15	Датчик дождя, очиститель/ омыватель заднего стекла
16	—
17	—
18	—
19	—
20	—
21	—
22	(5A) Секвентальная механическая КПП- M3
23	(5A) Электродвигатель насоса системы охлаждения — Дизель
24	(5A) Внутреннее зеркало заднего вида с авто затемнением, блок управления системы парковки
25	(5A) Электропривод зеркала заднего вида на двери(со стороны пассажира), выключатель по температуре(обогрев форсунок омывателя лобового стекла)
26	(5A) Система дистанционного управления воротами гаража
27	(10A) Реле фонаря(ей) заднего хода, датчик включенной передачи КПП
28	(5А) Электронный блок управления кондиционером, реле электромагнитной муфты компрессора кондиционера
29	(5А) Электронный блок управления двигателем, реле катушки зажигания
30	(7,5А) Генератор, датчик уровня моторного масла, диагностический разъем -16-контактный
31	(5A) Блок управления системы контроля давления в шинах
32	(5А) Выключатель освещения, блок управления фарой -левый(ксеноновые фары), блок управления фарой — правый (ксеноновые фары)
33	(5А) Многофункциональный переключатель, электронный блок управления ABS- с ASC, датчик положения рулевого колеса
34	(5A) Комбинация приборов
35	(50А) Реле электродвигателя привода складываемой крыши
36	(50А) Реле насоса системы подачи воздуха на выпуск
37	(50А) Электродвигатель вентилятора системы охлаждения
38	(10А/15А) Реле противотуманных фар
39	(5А)Телефон, синтезатор голоса
40	(5А) Лампа подсветки селектора КПП, датчик положения рулевого колеса — DSC
41	(30А) Многофункциональный дисплей, усилитель выходного сигнала аудиосистемы, CD-чейнджер, аудиосистема, блок управления навигационной системы
42	(30А) Многофункциональный переключатель в сборе
43	(5А) Комбинация приборов
44	(20А) Разъем электрооборудования прицепа
45	(20А) Очиститель/омыватель заднего стекла
46	(20А/30А) Блок управления приводом складывающейся крыши, блок управления люком, реле электродвигателя привода крышки отсека складывающейся крыши
47	(20А) Предохранитель прикуривателя bmw 3 e46 — передний, разъем подключения дополнительного оборудования
48	(30А) Многофункциональный блок управления
49	(5А) Многофункциональный блок управления, усилитель выходного сигнала аудиосистемы
50	(40А) Выключатель электродвигателя вентилятора кондиционера/отопителя
51	(30А) Блок управления омывателями фар
52	(30А) Многофункциональный блок управления
53	(30А) Электронный блок управления ABS
54	(15А/20А) Реле топливного насоса
55	(15А) Реле звукового сигнала
56	(30А) Электронный блок управления ABS
57	(5А) Блок управления складыванием зеркал, блок управления приводом зеркала заднего вида на двери (со стороны водителя),блок управления приводом зеркала заднего вида на двери(со стороны пассажира)
58	(7,5А) Реле электропривода задней двери
59	(30А) Реле электродвигателя очистителя лобового стекла
60	(25А) Многофункциональный блок управления
61	(30А) Электронный блок управления ДBS- системой DSC
62	(7,5А) Клапан регулятора охлаждающей жидкости в отопителе
63	(7,5А) Реле электромагнитной муфты компрессора кондиционера
64	(20А) Блок управления дополнительным отопителем
65	(30А) Блок переключателей регулировки сиденья водителя
66	—
67	(5А) Электронный блок управления иммобилайзером, внутреннее зеркало заднего вида с авто затемнением, блок управления противоугонной системы (с контролем изменения объема), датчик наклона автомобиля (противоугонная система), звуковой сигнал противоугонной системы
68	(30A) Реле обогревателя заднего стекла
69	(5A) Блок управления системы контроля давления в шинах
70	(30A)Блок переключателей регулировки сиденья пассажира
71	(10A/30A) Многофункциональный блок управления

vsepredohraniteli.ru

Bmw f30 — предохранители и блоки реле

Шестое поколение 3 серии бмв поступило в продажу в 2012 году под обозначением F30. Полный модельный ряд включает седан F30, универсал F31 и F34 — модель с покатой крышей. Производилась данная серия в 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы представим информацию о местах расположения предохранителей bmw f30 и блоках реле и в целом электро схему бмв 30.

Блок реле и предохранителей в моторном отсеке

Он находится с правой стороны, ближе к лобовому стеклу. Для доступа уберите защитную крышку.

Выглядит он так.

Таблица с описанием

Полное описание элементов на схеме в конце статьи.

Блок в салоне BMW F30

Он расположен на передней стойке на стороне пассажира.

Схема

Обозначение

54-контактный разъем
12-контактный разъем
42-контактный разъем
54-контактный разъем
Предохранители
Разъем (1-контактный, вывод плюса)
Реле
54-контактный разъем
54-контактный разъем
54-контактный разъем

Предохранители отвечающие за:

коммутационный центр в рулевой колонке (SZL)
панель управления системами помощи водителю
панель управления освещением
драйверный модуль светодиодных фар
задний электронный модуль (REM)
разъем OBD II, IHKA
электронный блок наружной ручки двери
стеклоподъемники
центральный замок.

Реле:

электростеклоподъемник водителя
электростеклоподъемник переднего
центральный замок
омыватели фар
стартер
рупорный звуковой сигнал
стеклоочиститель на скорости 1/2.

Блоки в багажном отделении

Общая схема

Один блок находится за обшивкой с правой стороны, около аккумулятора.

Другой по центру под обшивкой. Подробнее в видео, немного ниже.

Ваша точная схема с предохранителями лежит свернутая под полом багажника, вставлена в спец место на блоке с предохранителями сверху (свернутая бумага). Мы предоставляем для ознакомлению одну из версий.

Материал с описанием предохранителей

Отметим за прикуриватель отвечают предохранители номер: 66, 69, 162. Расположены они в разных блоках, а не в одном.

Дополнительная информация

Если возникли вопросы с доступом к представленным блока с предохранителями и реле, посмотри данное видео.

Электросхема бмв ф30

Так же бесплатно выкладываем электросхему для bmw f30 в формате pdf: «скачать»

vsepredohraniteli.ru

Схема предохранителей и реле бмв е36

1	Реле топливного насоса
2	Реле электронного блока управления двигателем
3	Реле кислородного датчика
4	Реле звукового сигнала
5	Реле противотуманных фар
6	Реле фар
7	Реле дальнего света фар
8	Реле аварийной сигнализации
9	Реле электродвигателя вентилятора отопителя
10	Реле обогревателя заднего стекла
11	Предохранительное реле ABS
12	Реле насоса ABS
13	Реле 2 электродвигателя вентилятора системы охлаждения
14	Реле электромагнитной муфты компрессора кондиционера
15	Реле 1 электродвигателя вентилятора системы охлаждения
F1	(30A) Люк
F2	(15A) Разъем электрооборудования прицепа
F3	(30A) Омыватель /очиститель фар
F4	(15A) Подогреватель сиденья
F5	(30A) Электропривод сиденья
F6	(20A) Обогреватель заднего стекла
F7	(5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши
F8	(15A) Звуковой сигнал
F9	(20A) Аудиосистема
F10	(30A) Электронный блок управления ABS/TCS, система активной подвески
F11	(7,5A) Фара- левая
F12	(7,5A) Фара-правая
F13	(5A) Электропривод стеклоподъёмников — зад. (2-дверные модели)
F14	(30A) Электропривод стеклоподъемников
F15	(7,5A) Противотуманные фары-передние, комбинация приборов
F16	(5А) Блок управления двигателем, кондиционер
F17	(7,5A) Задние противотуманные фонари
F18	(15A) Топливный насос
F19	(15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет)
F20	(10A) Система кондиционирования/отопления
F21	(5A) Электронный блок управления ABS/TCS, система активной подвески
F22	(5A) Противотуманные фары
F23	(5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар
F24	(15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки
F25	(5A) Выключатель освещения (фары/противотуманные фары)
F26	(10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива
F27	(5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер
F28	(5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости
F29	(7,5A) Дальний свет — левая фара
F30	(7,5A) Дальний свет- правая фара
F31	(15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования
F32	(30A) Предохранитель прикуривателя
F33	(10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери
F34	(30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система
F35	(25A) Центральный замок, привод складывающейся крыши
F36	(30A) Блок управления очистителем/омывателем лобового стекла
F37	(10A) Передние и задние габариты -правые
F38	(30A) ABS
F39	(7,5A) Реле электромагнитной муфты компрессора кондиционера
F40	(30A) Электропривод сиденья
F41	(30A) Электродвигатель вентилятора конденсатора кондиционера
F42	(7,5A) Система SRS, система защиты при опрокидывании (кабриолет)
F43	(5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши
F44	(15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система
F45	(7,5A) Маршрутный компьютер, вспомогательный блок сигнализации
F46	(7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости

vsepredohraniteli.ru

Блок предохранителей и реле BMW 3 E36

1	Реле топливного насоса
2	Реле электронного блока управления двигателем
3	Реле кислородного датчика
4	Реле звукового сигнала
5	Реле противотуманных фар
6	Реле фар
7	Реле дальнего света фар
8	Реле аварийной сигнализации
9	Реле электродвигателя вентилятора отопителя
10	Реле обогревателя заднего стекла
11	Предохранительное реле ABS
12	Реле насоса ABS
13	Реле 2электродвигателя вентилятора системы охлаждения
14	Реле электромагнитной муфты компрессора кондиционера
15	Реле 1 электродвигателя вентилятора системы охлаждения
F1	(30A) Люк
F2	(15A) Разъем электрооборудования прицепа
F3	(30A) Омыватель/очиститель фар
F4	(15A) Подогреватель сиденья
F5	(30A) Электропривод сиденья
F6	(20A) Обогреватель заднего стекла
F7	(5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши
F8	(15A) Звуковой сигнал
F9	(20A) Аудиосистема
F10	(30A) Электронный блок управления ABS/TCS, система активной подвески
F11	(7,5A) Фара- левая
F12	(7,5A) Фара-правая
F13	(5A) Электропривод стеклоподъемников- зад. (2-дверныемодели)
F14	(30A) Электропривод стеклоподъемников
F15	(7,5A) Противотуманные фары-передние, комбинация приборов
F16	кондиционер
F17	(7,5A) Задние противотуманные фонари
F18	(15A) Топливный насос
F19	(15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет)
F20	(10A) Система кондиционирования/отопления
F21	(5A) Электронный блок управления ABS/TCS, система активной подвески
F22	(5A) Противотуманные фары
F23	(5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар
F24	(15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки
F25	(5A) Выключатель освещения (фары/противотуманные фары)
F26	(10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива
F27	(5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер
F28	(5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости
F29	(7,5A) Дальний свет — левая фара
F30	(7,5A) Дальний свет- правая фара
F31	(15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования
F32	(30A) Предохранитель прикуривателя BMW E36
F33	(10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери
F34	(30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система
F35	(25A) Центральный замок, привод складывающейся крыши
F36	(30A) Блок управления очистителем/омывателем лобового стекла
F37	(10A) Передние и задние габариты -правые
F38	(30A) ABS
F39	(7,5A) Реле электромагнитной муфты компрессора кондиционера
F40	(30A) Электропривод сиденья
F41	(30A) Электродвигатель вентилятора конденсатора кондиционера
F42	(7,5A) Система SRS, система защиты при опрокидывании (кабриолет)
F43	(5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши
F44	(15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система
F45	(7,5A) Маршрутный компьютер, вспомогательный блок сигнализации
F46	(7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости

avtoblokrele.ru

Запасные части и аксессуары для автомобилей ФОРД

Предохранители бмв 320i – Предохранители бмв е90 (BMW E90, E91, E92, E93 ) и схемы с описанием

Предохранители бмв е90 (BMW E90, E91, E92, E93 ) и схемы с описанием

Блок предохранителей бмв е90

Вариант 1

Вариант 2

Дополнительная информация

Руководство по обслуживанию и эксплуатации

Реле и предохранители BMW 3 Серии E46: полное руководство

Блок предохранителей и реле BMW 3 E46

Предохранители бмв е46 со схемами и блоками реле. Книга по ремонту и эксплуатации.

Bmw f30 — предохранители и блоки реле

Блок реле и предохранителей в моторном отсеке

Блок в салоне BMW F30

Блоки в багажном отделении

Дополнительная информация

Электросхема бмв ф30

Схема предохранителей и реле бмв е36

Блок предохранителей и реле BMW 3 E36

Добавить комментарий Отменить ответ
