Предохранитель печки – BMW 7 series SORRENTBLAU › Бортжурнал › Печка. Плавится предохранитель печки, решено!

Содержание

BMW 7 series SORRENTBLAU › Бортжурнал › Печка. Плавится предохранитель печки, решено!

Печка она сучка такая)))) Ещё год назад осенью начал пользоваться печкой и столкнулся с проблемой. Постоянно плавился предохранитель печки, окей гугл не помог в поисках проблемы. Предохранитель последний вплавился конкретно и пришлось выводить его отдельно, зиму от катал печку на максималку не делал. Буквально на днях, стало прохладно печку на max 32 градуса и резкий едкий запах в самол… пиздец приехали. Печка не дует в машине дубак, предохранитель растёкся, где был предохранитель каша и плавленный пластмасс а на утро были записаны 2 машины на ремонт. В общем пифдец полный. Пару звонком, одну машину отменил, зная что если своей займусь то это на долго.
Пол ночи блуждание по просторам интернета и везде пишут хрень разную, это ЕЖИК, это короткое, плохой контакт и так далее. Только одну запись нашёл про щётки и то одни пишут что не помогает, другие только замена моторчик и только пару человек меняло щётки.
Ежик ту однозначно не причём…
Плохоё контакт ещё могу согласиться, но плохой он может быть только под капотом. Там много влаги, но в салоне может только если машина купалась или в соединение контактов лазели инородными предметами. Самый простой пример на ваз 08 и выше серии. Блок предохранителей стоит под капотом, фишка сверху ВСЕГДА окисленная, 3 снизу со стороны моторного отсека в 60% случаев так же окислены, а с солоно оставшиеся 4 всегда чистенькие. Вернёмся к БМВ)))

Днём заехал в сервис и сразу же начал снимать панель, по снятию панели инфы много. Панель снята и первым же делом, калдую длинный провод, цепляю на него предохранитель и тяну от акб к печке. Одну сторону на акб другую на печку(нижний левый провод на печке) и предохранитель начинает грется. Снимаю моторчик, отключаю еж и тоже самое. Ну всё мотор имирает, едем в магазин за щётками (BSZ 149 S 1007014139) они один в один по размеру, только верхнюю часть немного подтачивал. Щётки перепаял, и всё наместо. Первый тест успешный, идём к сборке.
Всё собрал и вывел более культурно предохранитель, всё на максимум и проводок немного греется. Но это скорее мой косяк и будем его исправлять. Главное печка дует, греет и предохранитель целый. Буду следить за жизнью предохранителя.
В итоге: если плавится предохранитель, сразу смотрите контакт на блоке предохранителей. Если не помогает, то смело меняйте щётки от этого хуже не будет.
Фото вылаживать не стал, качество очень плохое.

Фирма проверена, крутит с удовольствием)

А вот мой новый помощник
Спасибо что следите за моим БЖ.

Цена вопроса: 180 ₽ Пробег: 309000 км

Нравится 35 Поделиться: Подписаться на машину

www.drive2.ru

Где находится предохранитель в ВАЗ-2110 на печку: какой отвечает?

Автомобиль: ВАЗ-2110.
Спрашивает: Саша Муслимов.
Суть вопроса: где предохранитель печки на ВАЗ-2110?


Вчера перестала работать печка. Не дует вообще. Ни холодным, ни горячим воздухом. Не работает ни одна скорость. Заслонки крутил по разному. Полез в блок предохранителей и на крышке так и не понял, где предохранитель который отвечает за печку. Помогите!


Предохранитель печки на ВАЗ-2110

За работу контроллера отопителя отвечает предохранитель номиналом в 25 Ампер.

Если на ВАЗ-2110 не работает печка, то это может говорить о том, что вышел из строя ее предохранитель. Также, конечно, бывают и другие причины поломки.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса "политеха" на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Первым делом стоит проверить сам предохранитель. Он располагается в монтажном блоке под капотом.

Его идентификатор F18.

Если сгорел предохранитель F18, также не будет работать прикуриватель и лампа подсветки вещевого ящика.

Если такой предохранитель целый, то надо искать другие причины, почему не работает печка.

carfrance.ru

Где находится предохранитель на печку ваз 2114?

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

Содержание

  • Схема вентилятора печки ВАЗ 2114, 2115, 2113.
  • где находится предохранитель печки ваз 2114
  • Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.
  • Блок предохранителей ВАЗ 2114
  • Схема и расположение предохранителей на ВАЗ 2113, 2114, 2115
  • Расшифровка реле
  • Расшифровка блока предохранителей ВАЗ 2113, 2114, 2115
  • Видео руководство по замене блока предохранителей ВАЗ 2113, 2114, 2115
  • Где находится предохранитель на печку ваз 2114
  • Схема и расположение предохранителей ВАЗ 2113, 2114, 2115
  • Замена предохранителя печки на ВАЗ-2114
  • Почему горит значок аккумулятора на панели приборов ваз 2109 -2114.
  • Поиск причины, по которой горит лампочка.
  • Схема блока предохранителей ВАЗ 2114, расположение и инструкция по замене

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

  1. Монтажный блок (он же блок предохранителей).
  2. Замок зажигания.
  3. Реле разгрузки замка зажигания.
  4. Переключатель скоростей вентилятора печки.
  5. Дополнительные резисторы.
  6. Мотор печки.
  7. Выключатель обогрева заднего стекла с контрольной лампой.
  8. Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1).

где находится предохранитель печки ваз 2114

После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

  • механические
  • электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Проблемы вентилятора печки с электрической части.

В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работа

motors4x4.ru

Предохранитель на печку ваз 2115

Где находится предохранитель печки ВАЗ-2115

Сложно не заметить, когда в ВАЗ-2115 не работает печка, особенно если поломка отопителя приходится на зиму. Какие неисправности можно предположить, если в салон автомобиля проникает холодный воздушный поток или поступление нагретого воздуха вообще отсутствует?

Существует несколько причин, которые могут остановить работу печки ВАЗ-2115, в том числе неисправность предохранителя вентилятора. Чтобы починить предохранитель, нужно точно знать, где он находится. Об этом пойдет речь ниже.

Причины неисправности вентилятора печки ВАЗ-2115

Печка ВАЗ-2115 – сложный механизм, где неисправность хотя бы одной детали может повлечь за собой полное отсутствие прогрева салона машины. Чтобы определить правильность работы вентилятора, заведите ВАЗ-2115 и переключите положение скорости в формат от 1 до 3 включительно.

Обратите внимание на появление шумов. При адекватном функционировании вентилятора шум должен быть. Однако если вентилятор не работоспособен при скорости 1, 2, а на 3 включается, тогда дело в резисторе или переключателе, отвечающем за контроль и установку режима интенсивности обогрева печки.

Состояние вентилятора печки ВАЗ-2115 оставляет желать лучшего по таким причинам:

  1. В монтажном блоке присутствует плохой контакт. Такой контакт необходимо тщательно очистить от следов окисления или полностью заменить новой проводкой. Чтобы выявить эту причину поломки отопителя, достаточно своими руками пошевелить колодку жгутиков, подходящих к монтажному блоку.
  2. Может барахлить реле зажигания.
  3. Отопитель работает только в 3 режиме переключателя. На первый взгляд может казаться, что виной неисправности переключатель, но на самом деле плохо функционирует добавочный резистор. Чтобы починить предохранитель печки ВАЗ-2115, необходимо знать, где он находится. Для этого загляните под стеклоочистители слева и увидите черный ящик. Крышка открывается если отодвинуть 2 защелки. Снимите крышку и предохранители будут в свободном доступе.
  4. Сгорел предохранитель. Берясь за замену предохранителя, не забывайте, что вам еще предстоит определить, по какой причине перегорела деталь. Для этого с целью найти источник короткого замыкания водители ВАЗ-2115 перебирают всю цепь.

К печке примыкает предохранитель F7, ток в котором составляет 30А.

Этот предохранитель также регулирует работу прикуривателя, электрического двигателя, отвечающего за омывание фар, подсветки бардачка, обогрев заднего стекла ВАЗ-2115. Вот почему сгорание предохранителя отопителя невозможно спутать с другими неисправностями вентилятора.

  1. Поломаться может и переключатель положения работы печки. Переключатель находится прямо под центральной консолью панели приборов.
  2. Вышел из строя моторчик вентилятора печки автомобиля. Если напряжение присутствует, но вентилятор остается в прежнем недвижимом положении, значит его пора менять или залипли щетки моторчика.

Как проверить исправность переключателя

Для диагностики возьмите обычную габаритную лампочку, рассчитанную на 12 В, где припаяны 2 провода. Затем снимите панель приборов. Сделать это можно, следуя пошаговой инструкции:

  1. Вооружившись отверткой, оснащенной крестовым наконечником, отвинтите 3 самореза, которые надежно фиксируют левый экран центральной консоли.
  2. Извлеките накладку, а потом и выступ, расположенный в нижней части, выведите из кронштейна кузова.
  3. Продолжите работу крестовой отверткой – выверните 5 саморезов, закрепленных в правой накладке консоли и извлеките экран.
  4. Отсоедините клемму, подходящую к отрицательному проводу батареи ВАЗ-2115. Если здесь есть радиоприемник, извлеките его и отсоедините колодку жгута, использовав провод, или достаньте из щита контейнер-заглушку.
  5. Далее ваша задача – отсоединить колодку от прикуривателя. Патрон лампы, подсвечивающей пепельницу, вынимают.
  6. Вытащите рукоятку с рычагов, воспользовавшись узкой отверткой.
  7. Подтяните в своем направлении рукоятку, приводящую выключатель электровентилятора печки ВАЗ-2115 в действие, а затем слегка подденьте отверткой.
  8. Крестообразный вид отвертки понадобится еще раз чтобы открутить 2 самореза, расположенные над приборами, а также 2 самореза под ними.
  9. Подденьте заглушку и открутите саморез под заглушкой.
  10. Избавьтесь от пары саморезов, фиксирующих накладку.
  11. Извлеките накладку панели приборов и выкрутите оставшиеся крепежи.

Добравшись до переключателя, проверьте его исправность таким способом:

  1. Включите зажигание ВАЗ-2115.
  2. Сопоставьте минусовый провод лампочки с массой кузова.
  3. Другую лампочку подключите к выходам 1, 2, 3, которые проходят по добавочному резистору.
  4. Если лампочка загорелась, значит переключатель исправен.
  5. Если лампочка осталась выключенной, переключите источник света к проводу с плюсом на переключатель положения печки. Если лампа не горит до сих пор, значит, существует обрыв цепи, возможно предохранитель просто выбило.

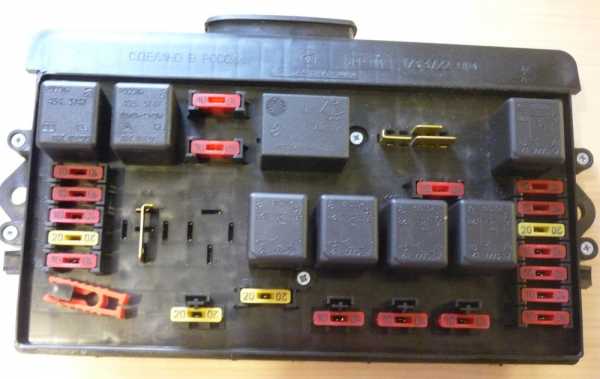

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115.
Расположение предохранителей и реле.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

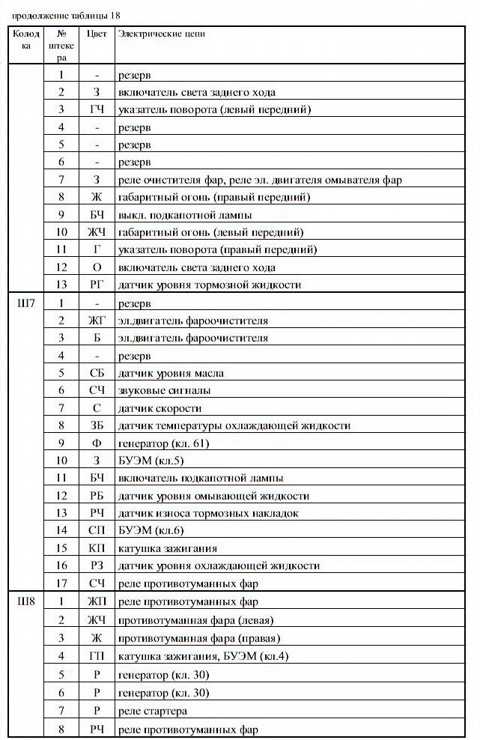

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

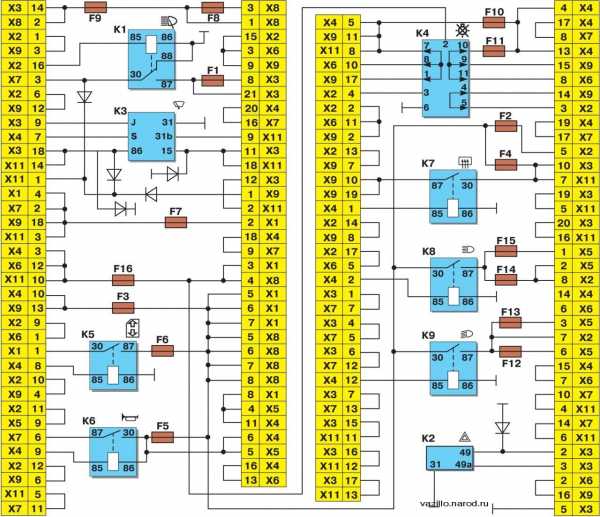

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

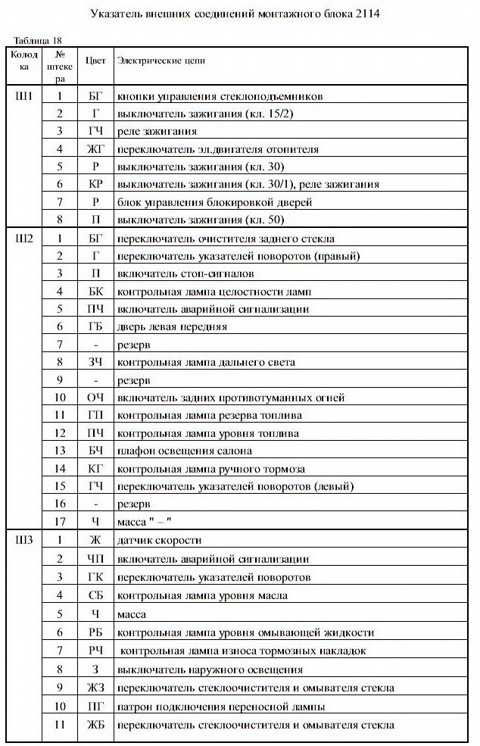

Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115.

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.

Дата добавления: 14.07.2014

Автор: Дмитриев Александр

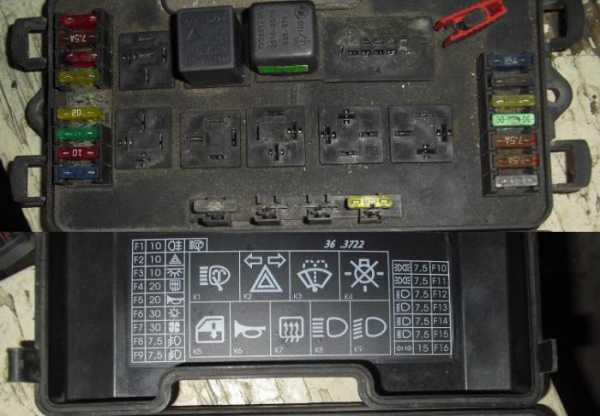

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

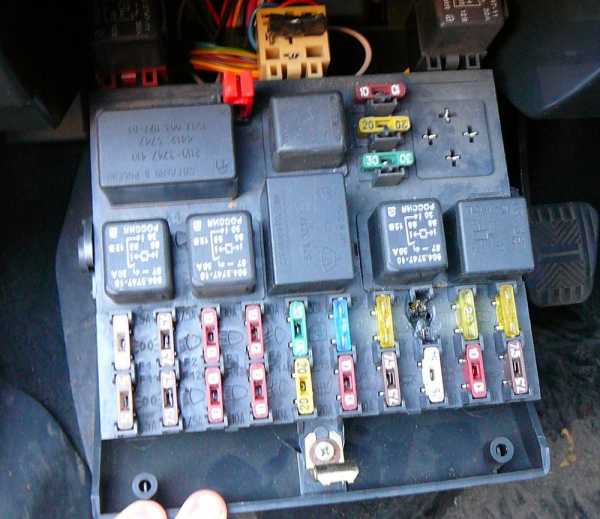

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, под дворниками увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители. На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей. Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113

Реле включения электровентилятора

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле контроля исправности ламп стоп-сигнала и габаритных огней

Реле включения стеклоподъёмников

Реле включения звукового сигнала

Реле включения обогрева заднего стекла

Реле включения дальнего света фар

реле включения ближнего света фар

Цепи защищаемые предохранителями

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

Правая противотуманная фара

Источники: http://ladaautos.ru/vaz-2115/gde-naxoditsya-predoxranitel-pechki-vaz-2115.html, http://galantmotors.ru/document/shema/2114/2114_rele_predohraniteli.php, http://www.vazdriver.ru/blok_predohraniteley_2114/shema_i_raspolozhenie_predohraniteley_vaz_2113_2114_2115.html

ladafakt.ru

Lada 4x4 3D Urban, кориандр › Logbook › Сгорает предохранитель печки на второй скорости

В продолжение записи про ТО-1.
Как я и говорил стал сгорать предохранитель на второй скорости вентилятора печки при этом на первой скорости при сгоревшем предохранителе всё работает. Странно.
После посещения дилера было предложено по регламенту демонтировать печку с испарителем кондиционера, соответственно со стравкой хладогента, на что я не согласился.
Пришлось разбирать самому. Поначалу думал и правда где-то коротит. сразу было ясно, что схема не бъётся с руководством по ремонту, начиная со схемы питания печки кончая видом массы (на схеме масса +, по факту -).

Zoom

Я вскрыл панель и перерыл всю проводку пока разобрался. Сделано как всегда через одно место, разные провода по сечению и цвету, так просто не разберёшься. Выяснилось, что схема отличается от старой, обе скорости работают через отдельные реле, а также вторая скорость сидит на отдельном предохранителе, который и сгорал.

Zoom



Печка находится под бардачком и собрана вместе с печкой и испарителем, разборка как и сказал сервисный инженер по нормальному не возможна без демонтажа всей печки. Дело мастера боится. Я с огромным трудом разобрал воздуховоды печки. Особенно трудно дались задние саморезы.

Zoom

После разборки и откручивания крепёжного болта вентилятора он выпадает вниз.
Прозвонил витки через клеммы подключения.


Включил без крыльчатки.


Видно как образуется круговой огонь на щётках, значит хана коллектору и плохой контакт.
Далее разобрал его.

Zoom


Весь коллектор и щётки были в грязи, видимо это разрушенный графит.

Zoom


Площадки были с дорожками из-за расплавления металла от искрообразования, между площадками забито крошёным графитом от щёток, хотя замыкания между витками не делал.

Zoom

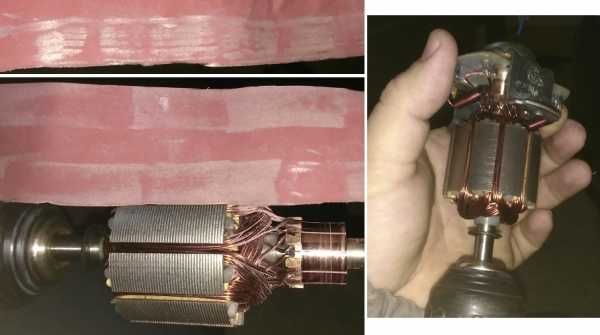

Коллектор отполировал нождачкой. На фото видно как сначала на нождачке были дорожки от неровного коллектора, а затем след стал сплошным. Притёр щётки шуруповёртом.

В итоге всё заработало.
.

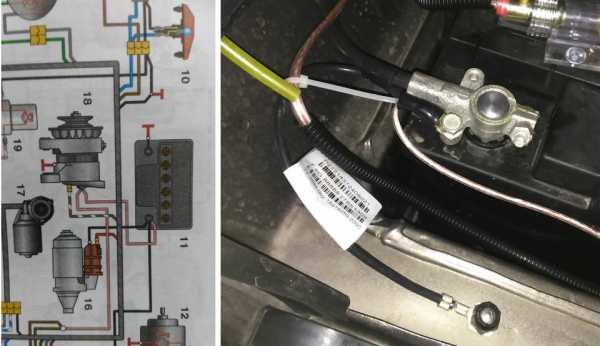

Заодно как давно хотел переделал питание, на прямой цепи поставил дополнительное сопротивление для снижения оборотов, а значит шума. Сопротивление сделал из заводского предохранителя.

Zoom


Закрепил мебельной стяжкой.
Получилось следующее: первая скорость осталась прежней, а вторая уменьшила обороты. На фото напряжение, приходящее на двигатель печки.

Zoom


В общем проблему решил, но думаю не надолго, буду искать заводскую печку на башмак под капот, не хочется так мучиться каждые 2000 км с печкой.

www.drive2.com

Схема и расположение предохранителей печки ВАЗ-2109

Любой отечественный ВАЗ-2109 имеет блок предохранителей, как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка вентилятора печки, электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает блок управления отопителем ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на сгоревший предохранитель. На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Как заменить предохранитель печки ВАЗ 2110

Отопитель салона автомобиля — это один из главных элементов, который обеспечивает комфорт и уют в салоне машины для водителя и пассажиров в зимний период. Параллельно, функционирование печки влияет на уровень безопасности транспортного средства на дороге, так как система отопления салона отвечает за качественный обдув ветрового и боковых стёкол тёплым воздухом, удаляя при этом с них изморозь и влагу.

При сильных заморозках ездить без включённого отопителя практически невозможно. Нередко поломка печки транспортного средства случается в самый неподходящий момент, что заставляет водителей в срочном порядке устранять неисправности. Чаще всего причиной поломки является перегорание предохранителя системы отопления салона. Рассмотрим в этой статье, как заменить предохранитель печки ВАЗ-2110 своими руками.

Диагностика функциональности предохранителя и причины его сгорания

Предохранители предназначены для защиты электроприборов транспортного средства. Если внезапно перестала работать система отопления машины, первым делом необходимо проверить состояние защитного элемента, который отвечает за работу отопителя.

Самый простой вариант проверки — это открыть бардачок при включённом зажигании и проверить работает ли его подсветка. Если раньше лампочка освещения вещевого ящика работала, а теперь не функционирует, значит, причина поломки в сгоревшем защитном элементе. Предохранитель, который отвечает за контроллер отопителя, несёт ответственность за лампу бардачка и подсветку прикуривателя.

Второй способ более сложный, для определения исправности детали надо её достать и с помощью тестера проверить функциональность. Если причина поломки именно в сгоревшем предохранителе, не спешите его сразу менять на новое изделие. Изначально необходимо найти причину перегорания детали. Принцип работы изделия основан на приёме переизбытка напряжения в сети на себя. Защитная деталь перегорает от поступления высокого напряжения и предохраняет этим от повреждений более важные приборы транспортного средства.

Причиной поступления высокого напряжения может быть неисправность электродвигателя печки или проводки системы отопления салона, окисление контактов, выход из строя вентилятора. С помощью тестера надо проверить элементы цепи электроприборов отопления и устранить причину перегорания.

Особенности замены предохранителя печки ВАЗ-2110

Замена предохранителя не отличается сложностью и занимает не более пятнадцати минут. Предварительно, перед проведением работ отключите питание аккумулятора. Защитное устройство находится в монтажно-релейном блоке, расположенном с левой стороны рулевой колонки. Блок вмонтирован в приборную панель. Чтобы до него добраться, надо нажать на выключатель защёлки крышки монтажного блока. Для снятия крышки, необходимо открутить саморез крепления защёлки. Обозрению откроется блок защитных элементов. Доступ к защитным деталям хороший, потому изымать блок со штатного места необязательно.

За систему отопления отвечает предохранитель F18 с номинальным током 25 ампер. Демонтировать перегоревшую деталь надо с помощью специального пинцета, который находится в комплекте монтажного блока. На её место устанавливается новый, предварительно купленный защитный элемент. Его необходимо слегка придавить, чтобы он зашёл в посадочное гнездо. На этом замену можно считать завершённой. Остаётся только установить на место крышку блока и закрыть её.

Подведём итоги

Заменить предохранитель печки на ВАЗ-2110 не составит особого труда даже начинающему водителю, главное, знать, где находится требуемый элемент. Проводите замену защитного устройства только после выявления и устранения неполадок в отопительной системе автомобиля.

Выполняйте регулярные технические диагностики исправности основных элементов отопителя, чтобы избежать неполадок в работе печки и предотвратить перегорание предохранителя.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
