Предохранитель на печку форд фокус 2 – Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена

Как заменить предохранители Форд Фокус 2: пошаговая инструкция с видео

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения мотора
2	80	Рулевое управление
3	60	ВБП № 1
4	60	ВБП № 1
5	80	Дополнительный обогреватель
6	60	Свечи обогрева (лишь для авто с дизельными моторами)
7	30	Противоблокировочная система, насос системы динамической стабилизации
8	20	Противоблокировочная система, клапаны системы динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор климатроника
11	20	Выключатель стартера и других приборов
12	40	Электрореле зажигания
13	20	Электрообмотка стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Убирающаяся крыша
18	30	Усилитель мощности
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный нагреватель
22	10	Усилитель руля
23	30	Система омывания фар
24	15	Дополнительный обогреватель (для дизелей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционирования — компрессор
28	10	Свеча накаливания (лишь для авто с дизелем)
29	10	Раздельный климатроник
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Кислородные датчики (лишь для авто с моторами работающими на бензине)
34	10	Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№	Ампер	Назначение предохранителя
100	10	Электромодули
101	20	Управления люком, откидной крышей, сидений
102	10	Отопитель, руль, фильтр, ДУ
103	10	Управления наружным освещением от аккумулятора
104	10	Электроэкономия
105	25	Обогрев стекла сзади
106	20	Управления без ключа
107	10	Питание приборов от батареи, бортдиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электророзетка
110	10	Переключатель наружного освещения днем
111	15	Бензонасос
112	15	Аудиосистема (питание от аккумулятора)
113	10	Подфарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманки
117	7,5	Освещения номера авто
118	20	Электрическое оборудования задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (авто с системой буксировки прицепа)
120	20	Электрическое оборудования задней правой двери
121	20	Подогрев сидений передние
122	10	Подушки безопасности
123	7,5	Электрический обогрев зеркал
124	7,5	Габариты, стопы (левая сторона)
125	7,5	Габариты, стопы (правая сторона)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128		Не применяется
129	20	Очиститель переднего стекла
130		Не применяется
131	15	Очиститель заднего стекла
132	25	Стопы
133	20	Блокировка системы
134	20	Централизованная блокировка замков
135	20	Подсветка во время движения в дневное время
136	15	Насос омывателя стекол
137	10	Включения аварийного питания
138	10	Управление двигателем, акселератором, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

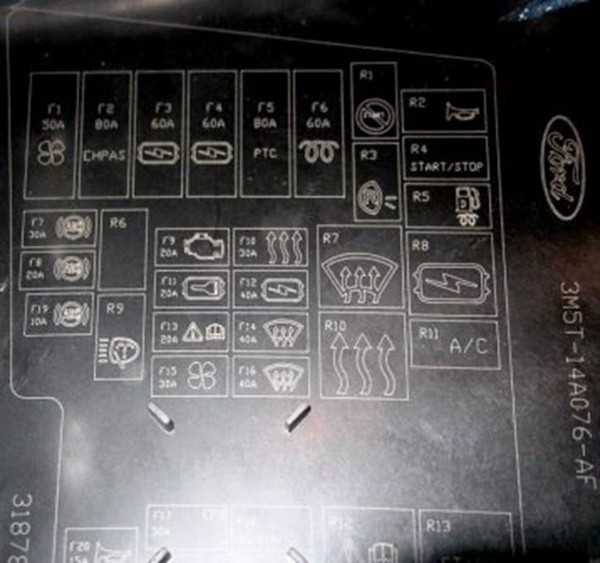

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

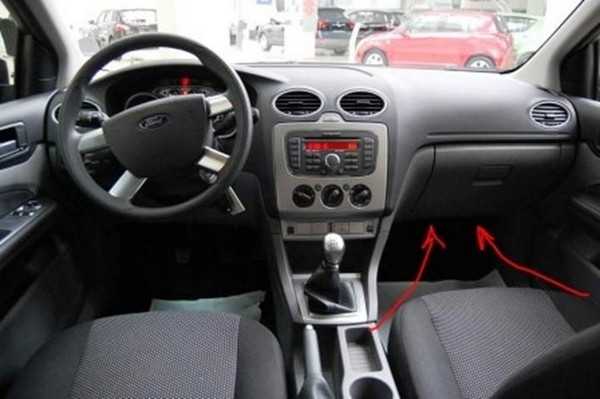

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

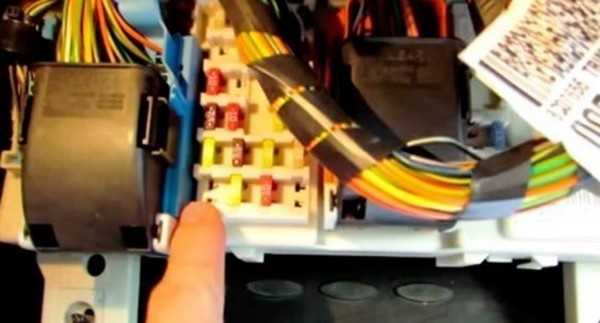

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

avtozam.com

Блок предохранителей и реле Ford Focus 2

Блок предохранителей и реле Ford Focus 2

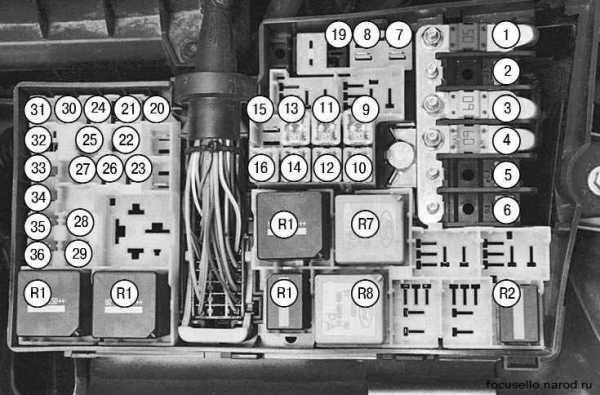

Первый блок предохранителей и реле расположен под капотом.

Схема расположения предохранителей и реле в автомобилях Форд Фокус 2

Расшифровка предохранителей и релюх

Предохранители
Обозначения	Что предохраняет — назначение
F1 40 А	Электрический двигатель вентилятора системы охлаждения
F2 80 А	Усилитель руля (где находится предохранитель на электро гур на форд фокус 2)
F3 60 А	Монтажный блок реле и предохранителей в салоне
F4 60 А	Монтажный блок реле и предохранителей в салоне
F5 80 А	Кондиционер с ручным или автоматическим управлением
F6 60 А	Резерв
F7 30 А	Насос гидравлического блока АБС
F8 20 А	Клапаны  гидравлического блока АБС
F9 20 А	Контакты и обмотка главного реле
F10 30 А	Электрический двигатель вентилятора отопителя
F11 20 А	Выключатель зажигания
F12 40 А	Силовая цепь реле зажигания
F13 20 А	Стартер
F14 40 А	Обогрев ветрового стекла — правый элемент
F15 30 А	Реле вентилятора системы охлаждения
F16 40 А	Левый элемент обогрева ветрового стекла
F17 30 А	Резерв
F18	Резерв
F19 10 А	Блок управления системы АБС
F20 15 А	Звуковой сигнал
F21 20 А	Дополнительный отопитель
Реле
Обозначение	Наименование
R1 (не используется)	—
R2	Реле звукового сигнала
R3 (не используется)	—
R4 (не используется)	—
R5 (не используется)	—
R6	Основное реле
R7	Реле обогревателя ветрового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле компрессора кондиционера
R12 (не используется) —
R13	Реле стартера
R14	Реле вентилятора системы охлаждения. Электрический двигатель вентилятора

---

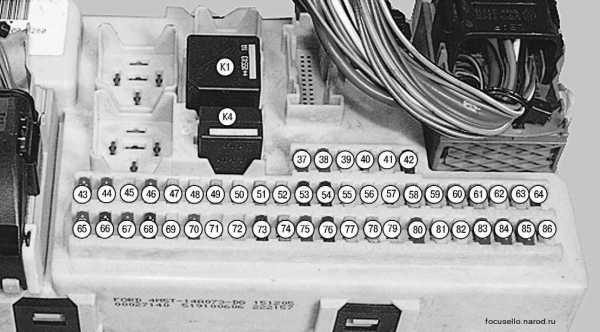

Второй блок предохранителей и реле, расположен под правым бардочком в салоне автомобиля.



№	Ампер	Расшифровка
37	10	Дальний свет фар, левая сторона
38	10	Дальний свет фар, правая сторона
39	20	предохранитель прикуривателя ford focus 2, задняя электрическая розетка
40	20	Электрический привод люка
41	20	Модуль электрооборудования двери переднего пассажира
42	7,5	Электрический обогреватель зеркал  заднего вида
43	10	Электронные модули (питание от аккумулятора)
44	10	Колодка канала информационной связи
45	10	Ходовые огни — габариты
46	10	Панель приборов (питание от аккумулятора), основной блок плавких предохранителей
47	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
48	20	Фары ближнего света, наружное освещение для движения в дневное время
49	15	Выключатель освещения (питание от аккумуляторной батареи)
50	20	Очиститель ветрового стекла
51	15	Топливный насос
52	25	Электрический обогреватель заднего стекла
53	7,5	Стояночные огни, габаритные фонари, левая сторона кузова
54	7,5	Стояночные огни, габаритные фонари, правая сторона кузова
55	20	Центральный замок, модуль электрооборудования двери водителя
56	20	Система Кеу Fгее
57	10	Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
58	15	Модули музыкальной системы (питание от аккумуляторной батареи)
59	20	Модуль управления электрооборудованием прицепа
60	15	Ближний свет фар (правая сторона)
61	15	Ближний свет фар (левая сторона)



62	20	Электрический привод регулировки сиденья водителя
63	25	Электростеклоподъемники
64	—	Не используется
65	10	Модуль подушек безопасности
66	7,5	Выключатель освещения (подача питания от замка зажигания)
67	10	Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя
68	7,5	Дополнительные элементы на панели приборов
69	20	Передние и задние противотуманные фары
70	10	Электронные модули (подача питания от замка зажигания)
71	10	Наружное освещение для движения в дневное время
72	—	Не используется
73	7,5	Фонарь освещения номерного знака
74	15	стоп-сигналы
75	10	Блок управления силовым агрегатом
76	—	Не используется
77	25	Реле системы центрального замка
78	15	Очиститель заднего стекла
79	15	Электрическая розетка в багажнике
80	10	Таймер отключения освещения салона с целью экономии аккумулятора
81	20	Модуль электрического оборудования двери (правой задней)
82	20	Модуль электрического оборудования двери (левой задней)
83	10	Модули аудиосистемы (“Высокого класса”)
84	10	Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
85	10	Блок электрического оборудования системы охлаждения
86	20	Электрообогрев передних сидений

[sam id=5]

www.avtodiagnostika.info

Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена

Содержание страницы

Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.

Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы.

В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.

Расположение предохранителей под капотом Ford Focus 2 рестайлинг

Расположение блока предохранителей в Ford Focus 2 рестайлинг

Открываем крышку блока и видим предохранители

Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя

Номера предохранителей Ford Focus 2 рестайлинг

Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг

Расположение предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители находятся со стороны бардачка

Чтобы снять крышку — просто потяните ее вниз

Выкручиваем фиксаторы блока

Движением вниз вытаскиваем блок предохранителей

Схема предохранителей в салоне Ford Focus 2 рестайлинг

Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

Замена предохранителей на Ford Focus 2

Прежде всего нужно определить какой предохранитель неисправен, затем менять. Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.

automas.ru

Расшифровка блоков предохранителей Ford Focus II

№	Номинальный ток, A	Назначение предохранителя	Форд Фокус 2
Блок предохранителей расположенных в моторном отсеке
1	40	Вентилятор системы охлаждения
2	80	Усилитель рулевого управления
3	60	Монтажный блок в салоне
4	60	Монтажный блок в салоне
5	80	Система кондиционирования/климат-контроль
6	60	—
7	30	Антиблокировочная система тормозов — насос гидроблока
8	20	Антиблокировочная система тормозов — клапаны гидроблока
9	20	Контакты и обмотка главного реле
10	30	Электродвигатель вентилятора отопителя
11	20	Замок зажигания
12	40	Стартер — втягивающее реле
13	20	Стартер
14	40	Обогрев ветрового стекла — правая сторона
15	30	Вентилятор системы охлаждения — реле
16	40	Обогрев ветрового стекла — левая сторона
17	30	—
18	—	—
19	10	Блок управления ABS
20	15	Звуковой сигнал
21	20	Дополнительный отопитель
22	10	ЭБУ усилителя рулевого управления
23	30	Насос омывателя фар
24	15	Резерв
25	10	Обогрев ветрового стекла — реле
26	10	АКПП
27	10	Кондиционер — электромагнитная муфта
28	10	Резерв
29	10	Система раздельного климат-контроля
30	3	Блок управления двигателем Блок управления АКПП
31	10	Система зарядки АКБ
32	10	ЭБУ АКПП Датчик положения селектора
33	10	Подогрев датчик
34	10	Форсунки Катушка зажигания
35	10	ЭБУ двигателем
36	10

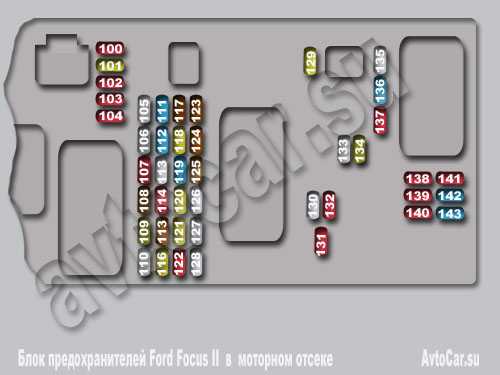

Блок предохранителей в салоне
100	10	Питание блоков управления от замка зажигания
101	20	Электрорегулировка сиденья водителя
102	10	ЭБУ отопителя/вентиляции и кондиционирования Блок управления центральным замком CD-ченджер
103	10	Блок управления освещением
104	10	Освещение салона/Система экономии электроэнергии
105	25	Обогрев заднего стекла
106	—
107	10	Комбинация приборов Диагностический разъем
108	7,5	Главное устройство звуковоспроизведения Система навигации
109	20	Прикуриватель Розетка 12В под подлокотниками передних сидений
110	10
111	15	Топливный насос
112	15	Аудиосистема
113	10
114	10	Иммобилайзер Комбинация приборов
115	7,5	Блок управления освещением
116	20	Противотуманные фары и фонари
117	7,5	Освещение номерного знака
118	20	Блок управления левой задней двери
119	15	Дополнительная розетка 12В в багажном отделении
120	20	Блок управления правой задней двери
121	20	Обогрев передних сидений
122	10	AirBag/SRS Сигнализатор отключения подушки безопасности пассажира
123	7,5	Обогрев наружных зеркал заднего вида
124	7,5	Габаритные огни — левый борт
125	7,5	Габаритные огни — правый борт
126	20	Система управления замком с пассивным ключем
127	25	Электростеклоподъемники
128	—
129	20	Очиститель ветрового стекла
130	—	Резерв
131	15	Очиститель стекла двери багажного отделения
132	15	Стоп-сигнал
133	25	Центральный замок (далее-ЦЗ) — реле ЦЗ правой передней двери
134	20	ЭБУ ЦЗ ЦЗ левой передней двери
135	20	—
136	15	Омыватель ветрового стекла и стекла двери багажника Обогрев жиклеров
137	10	Зеркала заднего вида — механизм складывания
138	10	ЭБУ двигателя Датчик положения педали «газа»
139	10	Дальний свет — правая фара
140	10	Дальний свет — левая фара
141	10	Задние ходовые огни Электрозеркала заднего вида
142	15	Ближний свет — правая фара
143	15	Ближний свет — левая фара

www.avtocar.su

Предохранители и реле Ford Focus 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. рисунок 10.1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рисунок 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Таблица 10.1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне *При их наличии. рисунок 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рисунок 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать. Таблица 10.2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве *При их наличии. 1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа… 2. …и опустите монтажный блок вниз. 3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. 4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.  ВНИМАНИЕ ! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. 5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель. 6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета). 7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку. На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей. 8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Эл. оборудование Поломки эл. оборудования Предохранители и реле Аккумулятор Генератор Поломки генератора Монтаж генератора Шкив генератора Стартер Поломки стартера Монтаж стартера Ремонт стартера Контакты замка зажигания Личинка замка зажигания Монтаж замка зажигания Система управления двигателем Поломки системы управления дв. Катушка зажигания Монтаж катушки зажигания Блок управления двигателем Датчики системы управления двигателем Лампочки и их замена Блок-фара Корректор света фар Боковой поворотник Задний фонарь Фонарь заднего хода Противотуманки Дополнительный стоп-сигнал Освещение номерного знака Освещение салона Освещение багажника Переключатели под рулём Звуковой сигнал Мотор лобового стеклоочистителя Мотор заднего стеклоочистителя Стеклоомыватель Мотор стекло-подъёмника Мотор вентилятора радиатора Сопротивление вентилятора радиатора Мотор печки Сопротивление вентилятора печки Обогрев заднего стекла Приборная панель Блок управления световыми приборами Выключатели на приборной панели Выключатель аварийки Блок управления стекло-подъёмниками и зеркалами Антенна Датчик лампы давления мсала Датчик топлива Датчик гидроусилителя Выключатель света заднего хода Выключатель стоп-сигнала Выключатель круиз-контроля Выключатель лампы ручного тормоза Аварийное отключение подачи топлива

ford-manual.ru

Ford Focus II Расположение плавких предохранителей и реле и их замена

загрузка…



Пожалуйста включите / Please enable JavaScript!

10.3.1. Расположение плавких предохранителей и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Рис. 10.1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.

Таблица 10.1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне

*При их наличии.

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

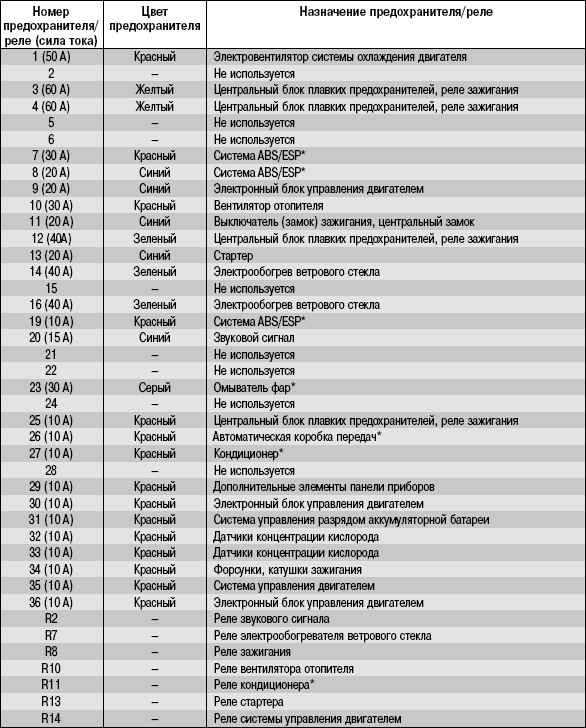

Таблица 10.2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…	2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.	6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

Примечание На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.

9. Установите детали в порядке, обратном снятию.

vnx.su

Блок предохранителей, схемы и расшифровка в Ford Focus 2

Схема и расположение предохранителей на Ford Focus 2 restyling
Первым делом открываем капот. Затем под цифрой 8 вы увидите монтажный блок предохранителей.

0:272

1:777

Блок предохранителей под капотом выделен красной линией.

1:886

2:1391

Открываем крышку предохранителей под капотом.

2:1480

3:1985

Переворачивая крышку предохранителей, вы увидите назначения каждого из них.

3:2129

4:504

Еще одна фотография крышки со схемой предохранителей

4:606

Теперь давайте рассмотрим номера предохранителей и их описание.

4:728

5:1233

Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:
№- Ампер- Описание предохранителя
1 — 40 — Электровентилятор охлаждения двигателя
2 — 80 — Рулевое управление с усилителем
3 — 60 — Внутренний блок предохранителей 1
4 — 60 — Внутренний блок предохранителей 2
5 — 80 — Вспомогательный отопитель
6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)
7 — 30 — Антиблокировочная система, насос системы динамической стабилизации
8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации
9 — 20 — Модуль управления силовым агрегатом (PCM)
10 — 30 — Вентилятор системы климат-контроля
11 — 20 — Выключатель зажигания (стартера и приборов)
12 — 40 — Реле зажигания
13 — 20 — Электрическая обмотка стартера
14 — 40 — Обогрев лобового стекла, правая сторона
15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 30 — Складывающаяся крыша
18 — 30 — Инвертирующий усилитель мощности
19 — 10 — Модуль ABS
20 — 15 — Звуковой сигнал
21 — 20 — Вспомогательный отопитель
22 — 10 — Модуль усилителя рулевого управления
23 — 30 — Омыватели фар
24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 — 10 — Реле зажигания
26 — 15 — Автоматическая коробка передач
27 — 10 — Муфта компрессора системы кондиционирования
28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 — 10 — Система раздельного климат-контроля
30 — 3 — PCM, автоматическая коробка передач
31 — 10 — Интеллектуальная зарядка аккумуляторной батареи
32 — 10 — Автоматическая коробка передач
33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 — 10 — Форсунки, катушки зажигания
35 — 10 — PCM, клапаны, электромагнитные клапаны
36 — 10 — PCM

5:4850

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

5:148

6:653

Теперь переходим в салон. Блок предохранителей располагается под бардачком.

6:797

7:1302

Снимаем защитную полочку. Для этого достаточно просто потянуть её вниз.

7:1437

8:1942

Затем откручиваем 2 фиксатора блока предохранителей.

8:2043

9:504

И тянем вниз блок предохранителей.

9:571

Схема блока предохранителей в салоне Ford Focus 2 restyling:

9:670

10:1175

Таблица значений блока предохранителей в салоне:
№- Ампер- Описание предохранителя
100 — 10 — Электронные модули (питание от замка зажигания)
101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи
104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения
105 — 25 — Обогреватель заднего стекла
106 — 20 — Система управления без ключа
107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика
108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади
110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора
111 — 15 — Топливный насос (только варианты с бензиновым двигателем)
112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)
113 — 10 — Лампы наружного освещения в дневное время (подфарники)
114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя
115 — 7,5 — Питание органов управления внешним освещением от генератора
116 — 20 — Противотуманные фары/фонари
117 — 7,5 — Фонарь освещения номерного знака
118 — 20 — Модуль электрооборудования двери (левой задней)
119 — 15 — Дополнительное гнездо питания в багажном отделении
119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 — 20 — Модуль электрооборудования двери (правой задней)
121 — 20 — Электрообогрев передних сидений
122 — 10 — Модуль подушки безопасности
123- 7,5 — Электрообогрев наружных зеркал заднего вида
124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 — 20 — Система управления без ключа
127 — 25 — Электрические стеклоподъемники
128 — — — Не используется
129 — 20 — Очиститель ветрового стекла
130 — — — Не используется
131 — 15 — Очиститель заднего стекла
132 — 15 — Стоп-сигналы
133 — 25 — Реле центральной системы блокировки, модуль двери пассажира
134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 — 20 — Подсветка при движении в светлое время
136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 — 10 — Динамик включения аварийного батарейного питания
138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 — 10 — Дальний свет фар, правая сторона
140 — 10 — Дальний свет фар, левая сторона
141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом
142 — 15 — Ближний свет фар (правая сторона)
143 — 15 — Ближний свет фар (левая сторона)

10:6602

11:504

https://www.drive2.ru/l/4029435/

11:540

следующая статья:

Установка и подключение видеорегистратора в Ford Focus 2

Содержание статьи:
1. Скрытое подключение видеорегистратора Ford Focus 2
2. Питание видеорегистратора Ford Focus 2 от плафона

12:1394 24582

www.spike.su
