Предохранитель на форд фокус 2 на прикуриватель – Ford Focus Hatchback ✪ FORD ✪ (Original) 🗽 › Бортжурнал › предохранитель салонного света и внутренний блок предохранителей фокус 2 рестайлинг
Ford Focus Sedan |Black Cat| › Бортжурнал › Блок предохранителей (схема+расшифровка))

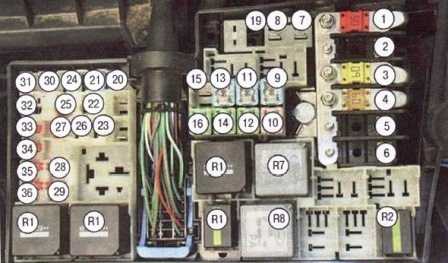

Схема и расположение предохранителей на Ford Focus 2 restyling:
Первым делом открываем капот. Затем под цифрой 8 вы увидите монтажный блок предохранителей.
Блок предохранителей под капотом выделен красной линией.
Открываем крышку предохранителей под капотом.
Переворачивая крышку предохранителей вы увидите назначения каждого из них.
Еще одна фотография крышки со схемой предохранителей
Теперь давайте рассмотрим номера предохранителей и их описание.
Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:
№- Ампер- Описание предохранителя
1 — 40 — Электровентилятор охлаждения двигателя
2 — 80 — Рулевое управление с усилителем
3 — 60 — Внутренний блок предохранителей 1
4 — 60 — Внутренний блок предохранителей 2
5 — 80 — Вспомогательный отопитель
6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)
7 — 30 — Антиблокировочная система, насос системы динамической стабилизации
8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации
9 — 20 — Модуль управления силовым агрегатом (PCM)
10 — 30 — Вентилятор системы климат-контроля
11 — 20 — Выключатель зажигания (стартера и приборов)
12 — 40 — Реле зажигания
13 — 20 — Электрическая обмотка стартера
14 — 40 — Обогрев лобового стекла, правая сторона
15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 30 — Складывающаяся крыша
18 — 30 — Инвертирующий усилитель мощности
19 — 10 — Модуль ABS
20 — 15 — Звуковой сигнал
21 — 20 — Вспомогательный отопитель
22 — 10 — Модуль усилителя рулевого управления
23 — 30 — Омыватели фар
24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 — 10 — Реле зажигания
26 — 15 — Автоматическая коробка передач
27 — 10 — Муфта компрессора системы кондиционирования
28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 — 10 — Система раздельного климат-контроля
30 — 3 — PCM, автоматическая коробка передач
31 — 10 — Интеллектуальная зарядка аккумуляторной батареи
32 — 10 — Автоматическая коробка передач
33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
35 — 10 — PCM, клапаны, электромагнитные клапаны
36 — 10 — PCM
Расположения блока предохранителей в салоне. Снятие и замена предохранителей

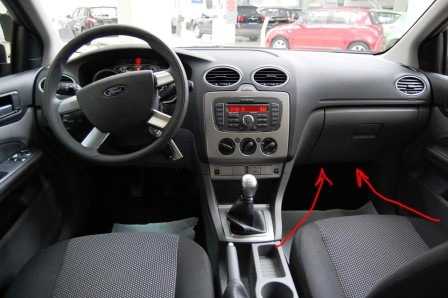

Теперь переходим в салон. Блок предохранителей располагается под бардачком.

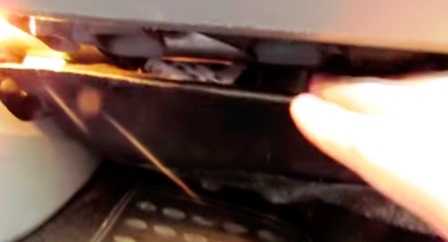

Снимаем защитную полочку. Для этого достаточно просто потянуть её вниз.

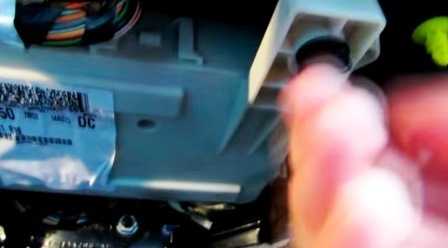

Затем откручиваем 2 фиксатора блока предохранителей.

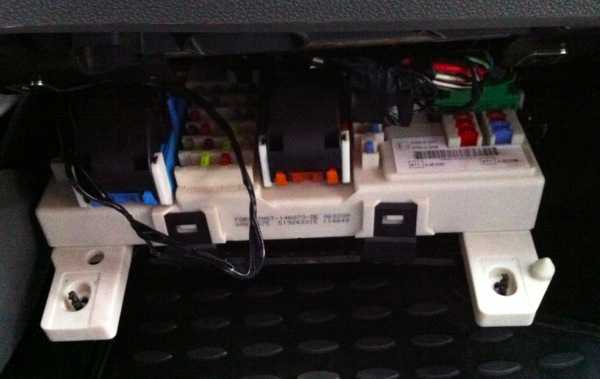

И тянем вниз блок предохранителей.

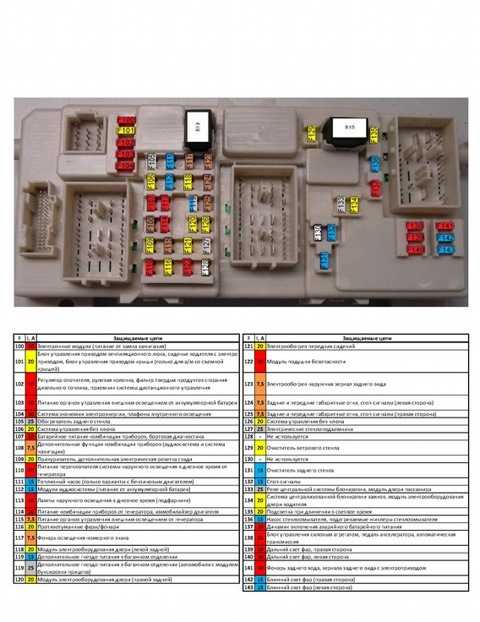

Схема блока предохранителей в салоне Ford Focus 2 restyling:
Таблица значений блока предохранителей в салоне:
№- Ампер- Описание предохранителя
100 — 10 — Электронные модули (питание от замка зажигания)
101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи
104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения
105 — 25 — Обогреватель заднего стекла
106 — 20 — Система управления без ключа
107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика
108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади
111 — 15 — Топливный насос (только варианты с бензиновым двигателем)
112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)
113 — 10 — Лампы наружного освещения в дневное время (подфарники)
114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя
115 — 7,5 — Питание органов управления внешним освещением от генератора
116 — 20 — Противотуманные фары/фонари
117 — 7,5 — Фонарь освещения номерного знака
118 — 20 — Модуль электрооборудования двери (левой задней)
119 — 15 — Дополнительное гнездо питания в багажном отделении
119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 — 20 — Модуль электрооборудования двери (правой задней)
121 — 20 — Электрообогрев передних сидений
122 — 10 — Модуль подушки безопасности
123- 7,5 — Электрообогрев наружных зеркал заднего вида
124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 — 20 — Система управления без ключа
127 — 25 — Электрические стеклоподъемники
128 — — — Не используется
129 — 20 — Очиститель ветрового стекла
130 — — — Не используется
131 — 15 — Очиститель заднего стекла
132 — 15 — Стоп-сигналы
133 — 25 — Реле центральной системы блокировки, модуль двери пассажира
134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 — 20 — Подсветка при движении в светлое время
136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 — 10 — Динамик включения аварийного батарейного питания
138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 — 10 — Дальний свет фар, правая сторона
141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом
142 — 15 — Ближний свет фар (правая сторона)
143 — 15 — Ближний свет фар (левая сторона)
www.drive2.ru
Ford Focus Hatchback «Овощ» › Бортжурнал › Замена предохранителя прикуривателя
Во время переобувки на лето друзья каким-то образом умудрились устроить КЗ в розетке прикуривателя, засовывая туда штекер компрессора. Хорошо, что регик месяц назад я уже подключил к плафону освещения, но без зарядки для телефона ездить както не очень. Лезем менять.
У второго фокуса есть два странных изврата: расположение салонного фильтра и расположение блока салонных предохранителей. Последний находится внутри ниши бардачка:
Полный размер

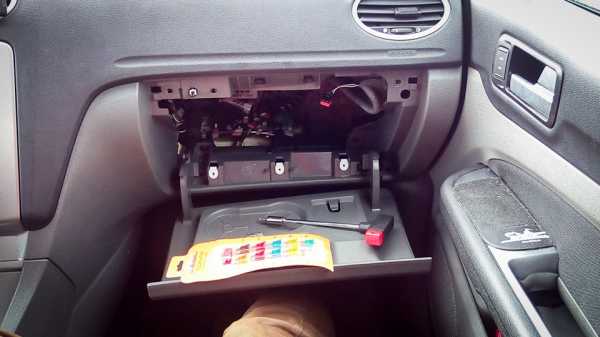

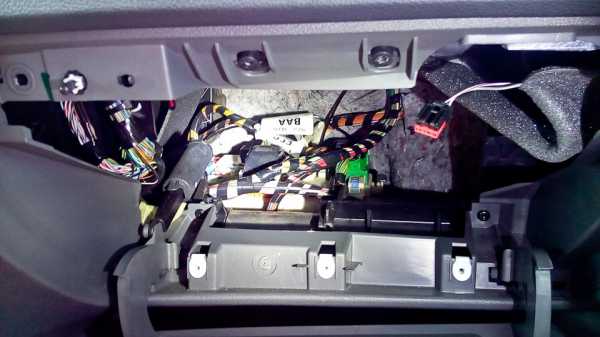

тут находится блок
В записи про освещение бардачка я писал, как его разбирать. Можно воспользоваться и штатным способом доступа к блоку — через низ, но через бардачок даже удобнее — не нужно лезть в нишу для ног пассажира. Лезем к блоку предохранителей:
Полный размер

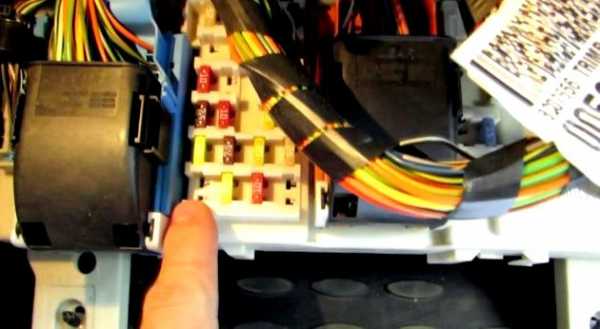

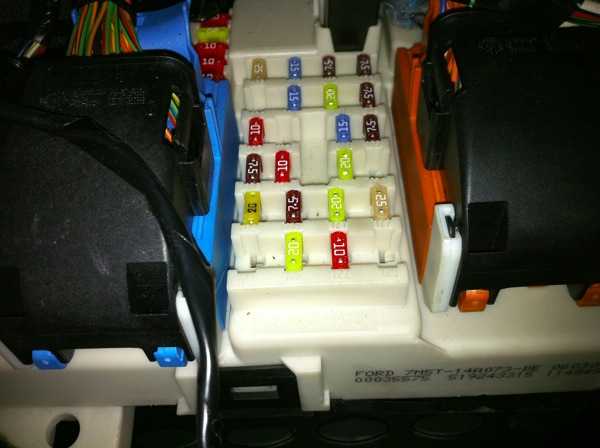

Сам блок
Хорошо, что искомый предохранитель находится со стороны крышки бардачка (позиция 109, 20А)
картинка с драйва
Вытащил — все очевидно:
Полный размер

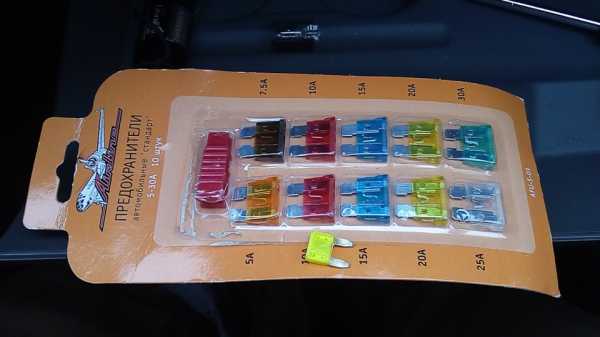

Тут случился небольшой облом — в сундучке запчастей лежали только стандартные сильноточные преды, пришлось идти в гипер покупать мини:
Полный размер
Собственно и всё.
Цена вопроса: $1 Пробег: 113000 км
Нравится 30 Поделиться: Подписаться на машину
www.drive2.ru
Как поменять предохранитель прикуривателя на Форд Фокус 2
Всем владельцам Форд Фокус 2 привет!
Где искать и как сменить предохранитель прикуривателя на Форд Фокусе?
Иногда, во время пользования автомобилем, возникают моменты, когда перестаёт функционировать определенная деталь или целый механизм, имеющий электрическую основу работы. В таких случаях, в первую очередь нужно проверить внешнее состояние предохранителей. Их присутствие помогает предотвратить перегорание электрических приборов во время скачков напряжения внутри бортовой сети машины.
Как показывает практика, в бортовой части Форд Фокуса всегда перегорает прерыватель цепи питания розетки на 12В. Смена сгоревшей части на новую не составляет ни каких трудностей, самое главное знать точное расположение предохранителя от прикуривателя.
Задача плавких вставок – размыкание цепи в тот промежуток времени, когда общее напряжение превышает допустимое значение внутри сети. Выделяют несколько типов:
- Биметаллические – многоразовые. Во время срабатывания, выбивается специальная кнопка, которую достаточно нажать обратно в гнездо и система будет функционировать заново. Их конструкция рассчитана на ток большой мощности, и зачастую монтируются на машины – ВАЗ, ГАЗ;
- Пластиковые цилиндрические. Представляют собой наиболее распространенные модели, рассчитанные на одноразовое использование. Но беря во внимание тот факт, что изготовляются из некачественной пластмассы – плавятся регулярно. Ставились на модели Форд 80ых годов прошлого века;
- Штекерные или ножевые. Включают в себя модели 3 размеров: mini, maxi, medium. Монтируются на большинство современных машин, в том числе и на Форд Фокус 2 поколения. Характеризируются простотой конструкции и удобством в применении;
В конструкции Форд Фокус 2, каждый из блоков предохранителей представлен средней моделью – medium. Первый блок вмонтирован под капот около аккумулятора на стороне водителя. Данная группа предохранителей рассчитана на передачу тока высокого напряжение в моторное отделение. Второй блок размещён в салоне Фокуса, а именно под бардачком, и содержит предохранители, отвечающие за тот же прикуриватель и мелкие электронные приборы передней панели автомобиля.
Где именно искать предохранитель прикуривателя
Чтобы получить полный доступ к прерывателю цепи розетки, нужно совершить следующие действия:
- Выключить мотор;
- Демонтировать пластмассовую полочку под бардачком;
- Против часовой стрелки повернуть два фиксатора, удерживающие блок;
- Аккуратно выдвинуть блок вниз, получая доступ к реле и предохранителям;
- Учитывая нумерацию гнёзд найти нужный предохранитель. Если у вас машина до 2007 года, то нужный предохранитель под номером 39, если после 2008 года — 109;
- Теперь открыть подкапотный блок предохранителей и найти внутреннюю часть гнезда, где расположен универсальный пинцет, с помощью которого и снимается предохранитель;
Прозрачная часть детали, позволяет визуально определить состояние нити, находящейся внутри прерывателя цепи. При ситуации, когда она оборвана, нужно срочно сменить деталь. Если же она перегорела, нужно отыскать причину поломки плавкой вставки и только потом произвести смену деталей. Но никогда не меняйте штатный предохранитель на самодельные перемычки, ведь они могут привести к выходу из строя всего гнезда, либо же – пожару.
Посмотрите интересное видео по этой теме
eurasia-avto.ru
Где находится предохранитель на прикуриватель Форд Фокус 2 рестайлинг
Советы для автомобилистов
Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.
Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь.
Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.
Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.
При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.

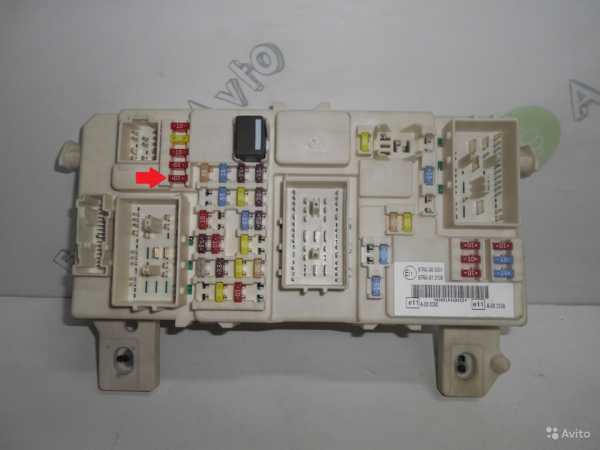

Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.
eurasia-avto.ru
Не работает прикуриватель в Фокусе или как поменять предохранитель
Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.
В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.
Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.
Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…
Как поменять предохранитель в Форд Фокус 2
Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.
Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!
По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).
За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.
Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.
Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.
Дополнение
Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл
did5.ru
Не работает прикуриватель на Форд Фокус 2
Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.
Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.
Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.
При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.
Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.
Поделитесь статьей с друзьями:
Вконтакте
Одноклассники
helping-auto.ru
Ford Focus Hatchback ✪ FORD ✪ (Original) 🗽 › Бортжурнал › предохранитель салонного света и внутренний блок предохранителей фокус 2 рестайлинг
Ковырялся я тут на днях в плафоне освещения салона и хоп смотрю свет не горит, замкнул случайно пару контактов, соответственно сразу подумал на предохранитель, так в принципе и оказалось, надеюсь эта информация кому нибудь пригодится, он находится под бардачком крепится снизу над пасажирскими ногами на два пластиковых болтика которые выкручиваются легкими движениями пальцев, опускаем блок вниз и видим кучу предохранителей, нам нужен именно тот который я отметил на фото!
1.
2.
за одно все значения
3.
Таблица значений блока предохранителей в салоне:
№- Ампер- Описание предохранителя
100 — 10 — Электронные модули (питание от замка зажигания)
101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи
104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения
105 — 25 — Обогреватель заднего стекла
106 — 20 — Система управления без ключа
107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика
108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади
110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора
111 — 15 — Топливный насос (только варианты с бензиновым двигателем)
112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)
113 — 10 — Лампы наружного освещения в дневное время (подфарники)
114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя
115 — 7,5 — Питание органов управления внешним освещением от генератора
116 — 20 — Противотуманные фары/фонари
117 — 7,5 — Фонарь освещения номерного знака
118 — 20 — Модуль электрооборудования двери (левой задней)
119 — 15 — Дополнительное гнездо питания в багажном отделении
119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 — 20 — Модуль электрооборудования двери (правой задней)
121 — 20 — Электрообогрев передних сидений
122 — 10 — Модуль подушки безопасности
123- 7,5 — Электрообогрев наружных зеркал заднего вида
124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 — 20 — Система управления без ключа
127 — 25 — Электрические стеклоподъемники
128 — — — Не используется
129 — 20 — Очиститель ветрового стекла
130 — — — Не используется
131 — 15 — Очиститель заднего стекла
132 — 15 — Стоп-сигналы
133 — 25 — Реле центральной системы блокировки, модуль двери пассажира
134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 — 20 — Подсветка при движении в светлое время
136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 — 10 — Динамик включения аварийного батарейного питания
138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 — 10 — Дальний свет фар, правая сторона
140 — 10 — Дальний свет фар, левая сторона
141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом
142 — 15 — Ближний свет фар (правая сторона)
143 — 15 — Ближний свет фар (левая сторона)
Нравится 27 Поделиться: Подписаться на машину
www.drive2.ru
