Подсветка заднего номера форд фокус 2 – подсветка заднего номера — бортжурнал Ford Focus Sedan ReST 2008 года на DRIVE2

Подсветка плафона гос.номера — бортжурнал Ford Focus Hatchback 2 titanium (седан) 2010 года на DRIVE2

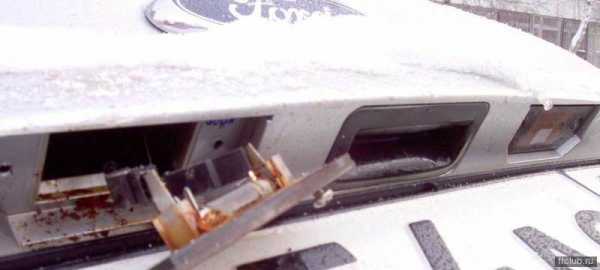

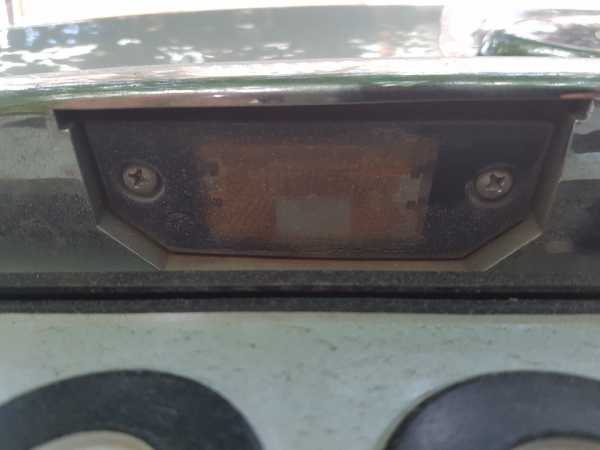

Ну делать было мне нечего… Решил занять себя чем нибудь. Как известно, на всех Фордах, присутствует болезнь в ржавении контактов плафона подсветки гос.номера, в следствии чего, перестаёт он светить))) Как правило, они выглядят так…


Думал купить новый плафон, благо он стоит 300 рубликов, но потом подумал, что можно что то придумать. Вот и понеслось…
Выкрутил оба плафона, и дома отмыл от ржавчины их, предварительно, вытащив их родные контакты.


Была лента светодиодная белая на 5050 SMD светодиодах. Так как режется лента только кратно 3 светодиодам, отрезал от ленты такой кусочек.

Примерив его, и временно закрепив его на плафоне, получил вот такую конструкцию…




Были приобретены вот такие контакты

и вот такой акустический кабель

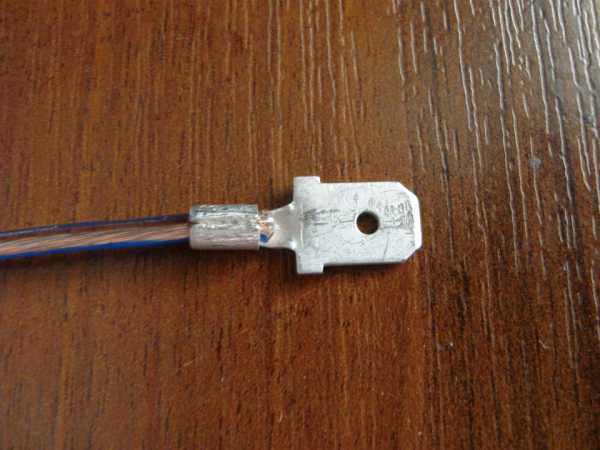

Акустический кабель, был разделён на 2 отдельных проводка, и концы каждого, были зачищенны от изоляции и загнуты вот так.

Далее, кабель был вставлен в зажимную часть клемы и обжат.

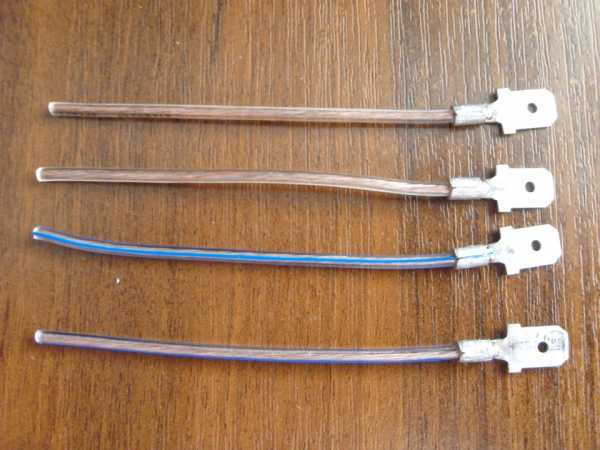

В итоге, вышло так.

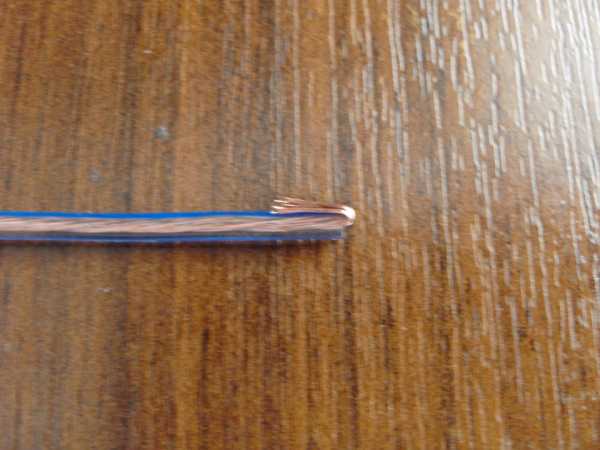

Противоположные концы кабеля, были тоже зачищены от изоляции

И облужены

Была надета термоусадка, и усажена)))

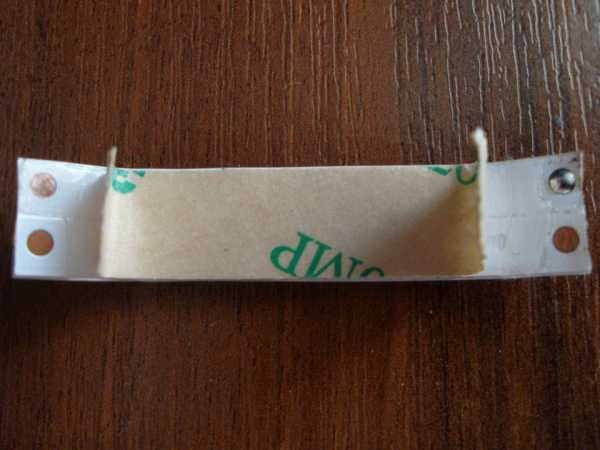

Далее, на ленте, со стороны клейкой части, был удалён клейкий слой и залужены контакты + и — ленты

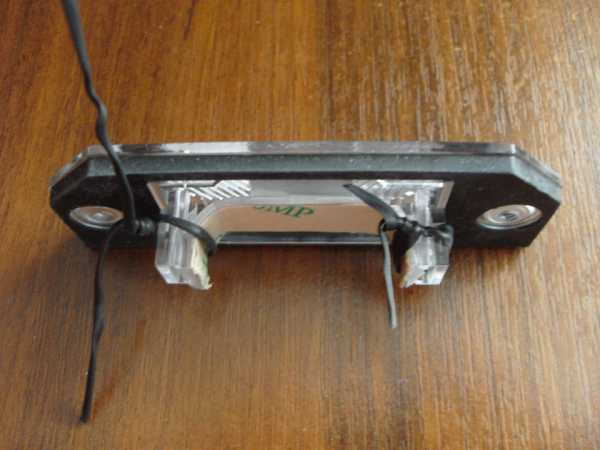

И припаяны проводки
Получилось вот так…

www.drive2.ru

[Свет] Замена фонарей подсветки номера — бортжурнал Ford Focus Sedan 2008 года на DRIVE2

При покупке прежний владелец сказал что не работает задние плафоны освещения номера, сказав что болячка фордов ( я конечно проверил данную информацию ).
После покупке были сразу же заказаны плафоны, куплены 2 диода, силиконовый герметик.
Купил это все давно, но не доходили руки поставить)

Полный размер

Полный размер

Старый плафон, в нем все сгнило

.

Процесс что бы снять саму саблю очень прост и уже ранее у многих было отписано, но напишу еще раз, лишним не будет:
1. Снимает обивку багажника ( держится на клипсах )
2. Откручивает 4 болта
3. Снимаем саблю( там еще на сколько я понял есть клипсы, но у меня уже не было)

Полный размер

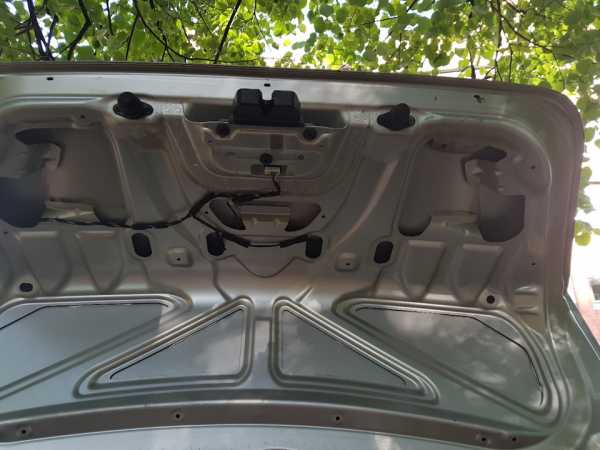

Без обивки

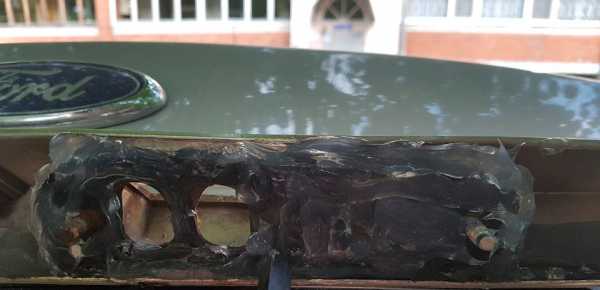

Сначала все промыл, затем обезжирил, а затем промазал все силиконом ( не жалел ).

Полный размер

Полный размер

Полный размер

Полный размер

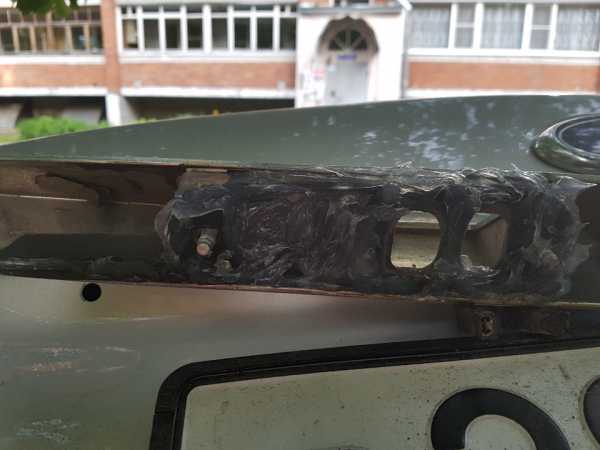

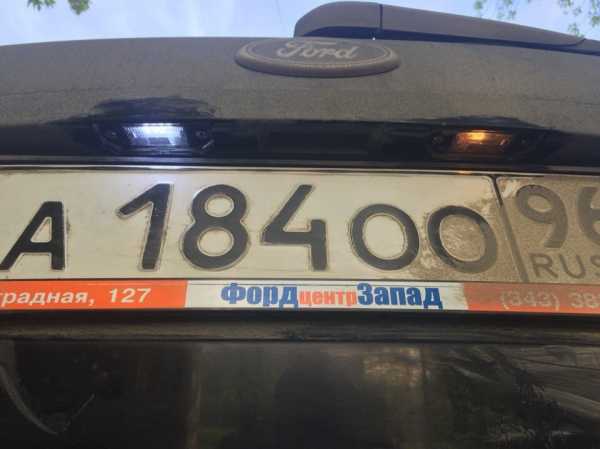

Вот что получилось в итоге:

Полный размер

Полный размер

Все что вылезло сразу вытер, остальное после высыхания все аккуратно обрежу.
У кого есть вопросы, задавайте.
Спасибо за внимание!

Цена вопроса: 880 ₽

Нравится 27 Поделиться: Подписаться на машину

www.drive2.ru

Ford Focus Hatchback Mk2 Ti-VCT Рыжик:) › Бортжурнал › Замена плафонов подсветки заднего номера

Доброго времени суток)

Родные плафоны давно уже просили что бы их поменяли, т.к. они уже пришли в негодность. Были все мутные, ржавые (болячка фокусов), контакты то и дело отваляться.

Но менять на оригинальные не хотел…т.к. цена для 2 кусочков пластика была космической. Решил заказать с e-bay. Пришли на удивление быстро, за 2 недели (спасибо почте россии, с ней что то произошло, стала работать быстрей).

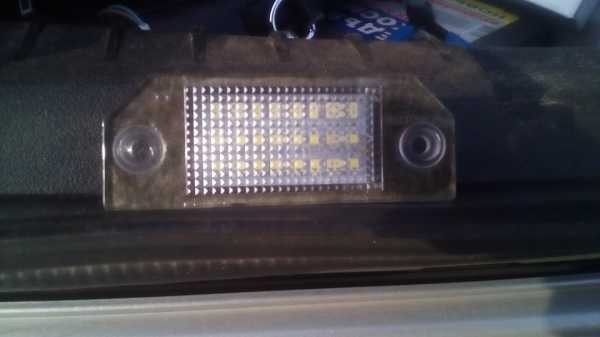

Вообщем что имеем, два плафона с вмонтированными светодиодными лампами по 24 диода на плафон белого свечения.
Долго сомневался заказывать или нет, думал очередное барахло, когда пришли приятно удивило качество сборки, все очень даже хорошо. Пришло все в цивильной коробочке, каждый плафон упакован отдельно, а на коробке наклейка мол лицензированно для фокус 2 и с-мах.

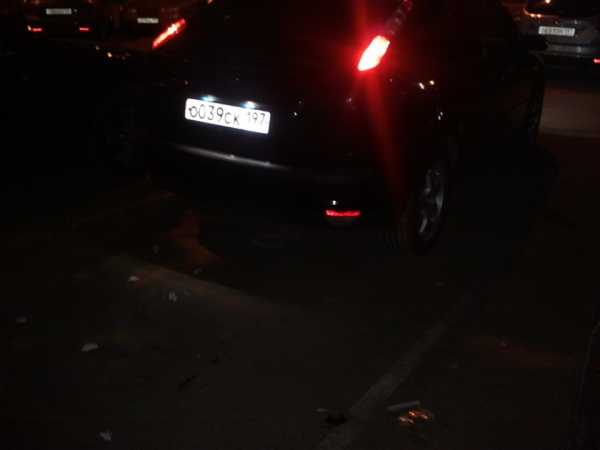

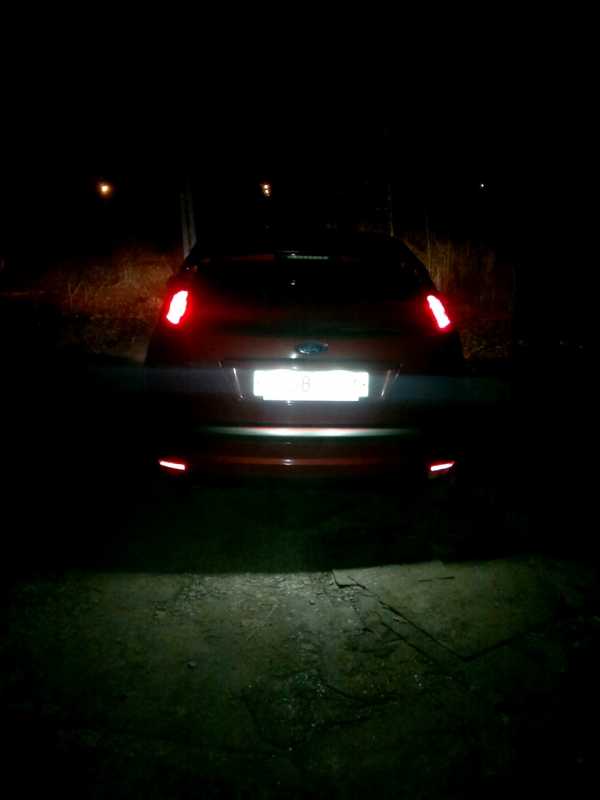

Светят очень ярко, освещает не только номер, но и метр с лишним за машиной.

Всем добра:)

Цена вопроса: 750 ₽

Нравится 16 Поделиться: Подписаться на машину

www.drive2.ru

Подсветка номера, подсветка салона — бортжурнал Ford Focus Hatchback 2007 года на DRIVE2

Всем привет, вчера из Китая получил лампочки светодиодные, 2 штуки для подсветки номера, и 1 штука в плафон салона. ещё 2 боковые в плафон салонный жду)
Сразу попробовал поставить, в салоне снял защитный пластик (подковырнуть в центральной части со стороны салона отверткой) снял старую лампочку, но новая упорно не хотела вставать, великовата как оказалось. В салоне проблема решается просто, контакты расширить руками и всё) встала)

Фото остальные ниже))

Про подсветку номера. У меня скорей всего, ввиду того, что пробег ещё не большой хоть и возраст у машины 7 лет, они не сгнили ничуть, внутри всё очень чисто, контакты не окислены. Всё снял, всё равно протёр и попробовал вставить лампочку, а её засунуть было очень тяжело, опять лампочка, которую я купил была великовата, но решить эту проблему как и в салоне не предоставлялось возможным, т.к. там физически пространство куда можно отгибать контакты ограничено)) Ну кое как воткнул силой, всё отлично, процесс не фоткал, он не интересный и никому не нужный. Делал всё днем в темноте удалось посмотреть на результат только загнав в гараж) и там я увидел красоту)))

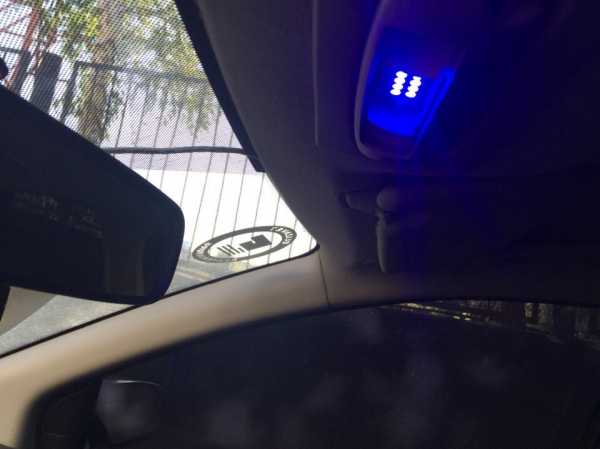

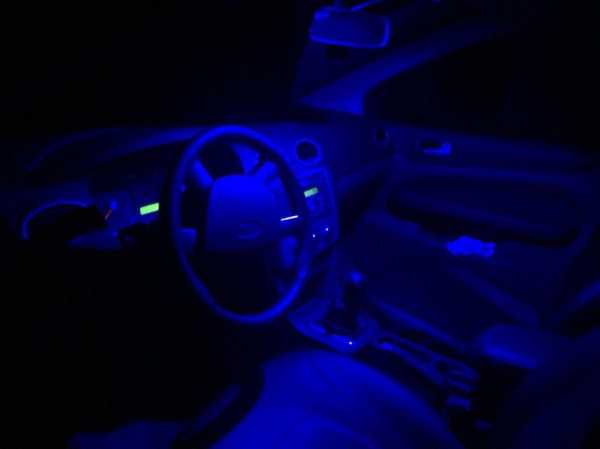

От салона вообще кайфую

Синяя лампочка в салоне, потому что я хотел делать салон в синем стиле, и ручка кпп и ручник и подлокотник в синюю строчку прошиты. Крутилки кондиционера, педали, тоже голубые, но общая тенденция соблюдается)

В планах сделать оплетку на руль также в синюю строчку, пересветить подсветку салона в синий свет:)

Лампы приобретал с таким же цоколем, который и был, не стал ничего переделывать и мудрить, т.к. к сожалению с паяльником и электроникой не дружу (скоро будем учиться, когда буду делать подсветку бардачка и багажника)

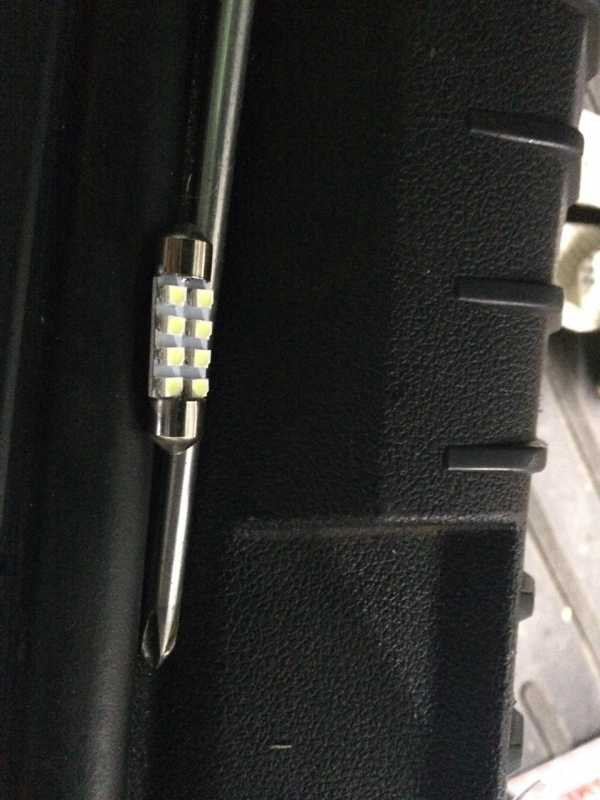

В салон я брал 41 мм (в принципе вполне нормально можно воткнуть её, но можно и поменьше было взять)
В подсветку номера брал 39 мм (они очень велики, нужно однозначно меньше)
Перед заказом, не мог найти инфы, сколько в длину родные, поэтому брал наугад, главное всё встало и всё работает)

Ссылки:
Синяя в салон 36,07 руб
Белые в подсветку номера 1,02$
В подсветку номера вроде можно дешевле найти, это я как-то дорого взял походу))

www.drive2.ru

Ford Focus Sedan II NeMka :p › Бортжурнал › 51. — Диодное освещение гос. номера на ФФ2

Всем доброго времени суток!

Еще давно заметил, что задний гос. номер освещается как-то убого стандартными лампочками, да и к тому одна перегорела у меня. Не комильфо получается.
Тут я и решил поменять и лампочки на диоды, заодно и почистить плафоны, а то они покрылись грязью и ржавчиной от контактов.

Нам понадобиться:
-Отвертка крестовая
-Щеточка (зубная подойдет)
-Бензин или средство для снятия лака/спирт
-диоды

Отверткой выкручиваем два самореза. И вынимаем плафон. Отсоединяем его от штекеров.



Далее снимаем с плафона металлические ушки, которые держать нашу лампочку.Чистим их спиртом, бензином, во общем тем, что у вас есть. Так же щеткой и сподручными средствами, очищаем внутренности плафона.
Далее ставим все на место и устанавливаем в ушки наш новый диод.

вставляем плафон обратно на место и закручиваем.

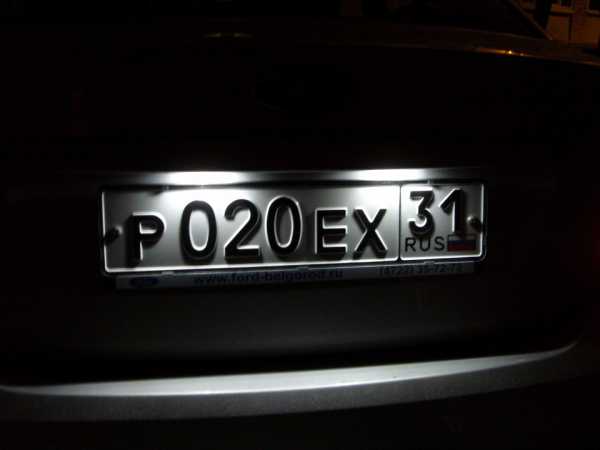

Теперь смотрим и радуемся и проделанной работе.

Результатом доволен вполне. Намного лучше чем стандартное освещение.
Но думаю купить диоды по мощнее =)

Всем ровных дорог!

Всем кому понравилось, коментируем, спрашиваем.
Вам не сложно, а мне приятно )
Спасибо.

Нравится 40 Поделиться: Подписаться на машину

www.drive2.ru

Ford Focus Hatchback 3 двери, 2 литра,1 мкпп › Бортжурнал › Общеизвестный трабл -подсветка номера

После покупки авто начал постепенный улучшайзинг.
Очередное больное место авто -подсветка заднего номера -не работал один из плафонов.
Я, наивный тазовод, думал что может там сломаться ? — только лампочка может перегореть… и купил диодные лампы -менять так в паре.

Вскрытие показало что не все так просто — отгнил один контакт V-образный — та его часть которая как раз прижимает лампочку.
Поскольку с противоположной стороны все было цело -решил колхозить пока не куплю новый плафон.
Пружинистости оставшегося зажима в принципе достаточно — нужно просто удлинить лампочку…

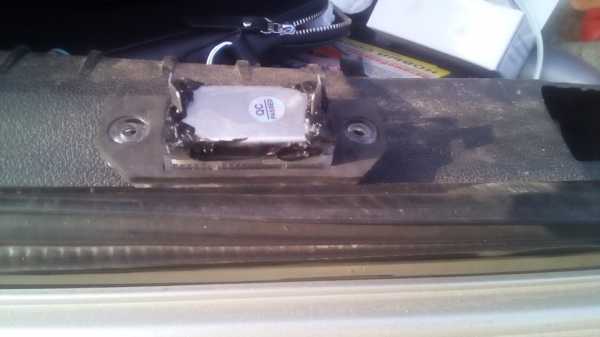

Для этих целей использовал фольгу скомкав ее нужным образом )))

Полный размер

Тест излеченной симтемы. Верх -сток система, низ -колхозинг

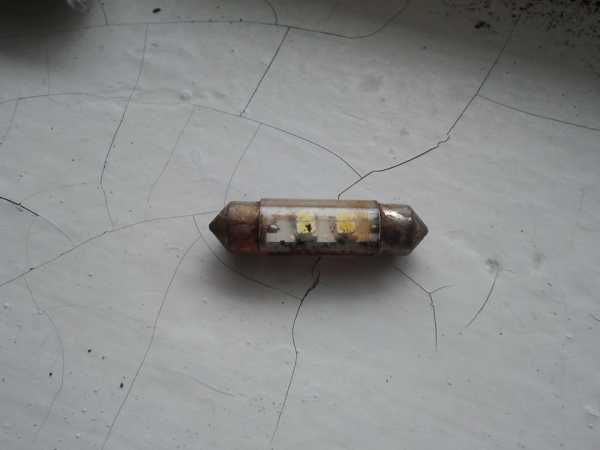

Следует отметить что старые лампочки были в плохом состоянии но держались -за это Маяку -респект.

Полный размер

Вода делает свое дело…

Полный размер

Страшные, но живые )

В замен были куплены также изделия этой фирмы

Полный размер

Многозарядные )))


Естественно что все было промыто и прочищено …

И… результат

Полный размер

Работает !

Полный размер

Как то так .


При сборке дополнительно герметизироал герметиком.(силикон)
Решение оказалось успешным — до покупки новой детали отработало без проблеммм…

Полный размер

Цена вопроса: 150 ₽

Нравится 29 Поделиться: Подписаться на машину

www.drive2.ru

Ford Focus Sedan Фёдор Серый › Бортжурнал › Замена фонарей освещения номера и их проводки

Доброе время суток, Драйв!

Пожалу что все фокусоводы (Второго поколения) знают о проблеме связанной с попаданием воды в плафоны подсветки номера и их выходом из строя.

Устав менять эти плафоны я заказал новые светодиодные на aliexpress.

Позавчера они мне наконец-то пришли. Я загерметизировал их черным Gasket-maker-ом ABRO, чтобы исключить попадание воды внутрь, и, дав герметику просохнуть, побежал их устанавливать.

Полный размер

Новый плафон

Полный размер

Новый плафон, вид сзади

По сути — ничего сложного. Взял кусок двужильного провода, обжал на него подходящие по размеру клеммы:

Полный размер

Новый провод с клеммами

После этого укоротил старые подгнившие провода и спаял с новыми. Каюсь, термоусадки не было — замотал изолентой =( Не по фен-шую это, надо будет переделать. Кстати, подключать их можно как угодно — светят в любом случае =) Наверное, организован диодный мост.

Ночью посмотрел — светят ну просто космос! Яркие шо ппц. Как фонарь заднего хода (Только бОльшей частью вниз).

Полный размер

Ярко светят!

Как думаете, стоит их немного притонировать, или оставить как есть? И если тонировать, то чем?

Цена вопроса: 350 ₽

Нравится 35 Поделиться: Подписаться на машину

www.drive2.ru
