Накладки на колодки – Металлические накладки на колодках. – Ходовая, рулевое, тормоза

материал и эксплуатация :: SYL.ru

Одним из важнейших показателей в автомобиле считается безопасность. Она обуславливается множеством факторов, и главную роль в ней играет тормозная система. Правильная работоспособность такой системы напрямую зависит от качества накладок на тормозные колодки.

Общие положения

Тормозные колодки являются расходным материалом, стоимость их невысока, а замену можно осуществить собственными руками. Все это правильно по отношению к легковым автомобилям. У грузового транспорта приобретение и замена тормозных колодок становится довольно трудоемкой и дорогостоящей процедурой. В связи с этим, чтобы удешевить эксплуатационные расходы и обеспечить безопасность движения при перевозке грузов и пассажиров, производится процесс замены тормозных накладок. Такие накладки на профессиональном языке называются фрикционными.

Они крепятся к колодке при помощи заклепок, а в случае использования не грузового малотоннажного легкового транспорта допускается монтаж накладки с применением специального клеящего вещества.

Изготавливаются они из композиционных материалов и располагаются непосредственно на тормозных колодках.

Виды тормозных колодок

Различают два вида тормозных колодок:

  1. Для барабанных механизмов.
  2. Для дисковых механизмов.

Задняя тормозная накладка обычно используется на колодках в задних тормозных барабанах, что характерно для грузового транспорта. Также она применяется во многих легковых автомобилях с барабанным тормозным механизмом на задней оси. Колодки такого устройства имеют полукруглую, выполненную по радиусу рабочую поверхность. При разработке такой конструкции учитывается особенность установки в тормозном барабане.

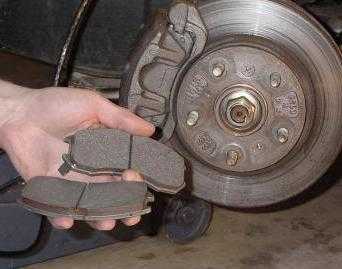

Дисковый тормозной механизм чаще всего применяется на передней оси. Колодки дисковых тормозов, а соответственно, и передние тормозные накладки, меньше по габаритам, имеют плоскую форму и устанавливаются в суппорт. В последнее время данный механизм пользуется популярностью и на задней оси легковых автомобилей.

Тормозные накладки

Независимо от вида тормозной колодки ее принцип и устройство остаются неизменными. На металлическом (органическом, керамическом) каркасе разных форм имеются отверстия для монтажа. На одной из сторон колодки размещается фрикционная накладка, обладающая высоким коэффициентом трения с металлической поверхностью тормозного механизма.

Весь принцип описываемых устройств заключается во фрикционной накладке. Для качественного торможения или полной остановки автомобиля накладка должна иметь высокий уровень трения о тормозную поверхность диска или барабана. В связи с этим данная деталь производится из очень сложных композитных материалов. Во многих компаниях они являются собственным ноу-хау, коммерческим секретом. Но в большинстве случаев для изготовления накладок применяются минеральные или органические вещества, стружка мягких металлов и прочие ингредиенты-добавки.

Эксплуатационные требования

Все это обусловлено высокими требованиями к качеству выпускаемого продукта. Тормозные накладки функционируют в очень сложных и агрессивных условиях. Поэтому они должны не только обладать хорошим трением, а и обеспечивать эффективное и безопасное торможение в критических условиях:

  • при резких перепадах температуры;
  • повышенном загрязнении и запылении механизма;
  • попадании воды и разных химически деструктивных веществ.

Вместе с тем фрикционные накладки понижают уровень шума во время трения о тормозной диск или барабан. Если качество материала накладки плохое, то при торможении издается характерный пищащий неприятный громкий звук, который слышал почти каждый человек у проезжей части дороги.

Материал и производство

На протяжении долгого времени в изготовлении тормозных накладок для автотранспорта использовался асбест. Он обладает активной теплопроводностью, имеет более мягкую структуру в сравнении с металлом, что щадящим образом сказывается на последнем. При этом увеличивается срок службы тормозного барабана или диска, а цена на такой материал была демократичной.

Но недавно ученые провели исследования и выяснили, что асбестовая пыль, образующаяся после трения в тормозном механизме, очень пагубно влияет на человеческий организм. Многие выпускающие компании прекратили работу с этим материалом. Поэтому в наши дни при производстве накладок стали использовать сложные композитные вещества.

Рабочий температурный диапазон продукта весьма критичен, и поэтому в состав такого материала добавляют смолы органического происхождения, минеральные волокна и многие другие компоненты. Изготавливаются фрикционные накладки методом холодного или горячего прессования.

Холодная технология позволяет в сжатые сроки изготовить нужную деталь, но эксплуатационные сроки ее будут невелики. При горячем прессовании получается очень качественная, долговечная и крепкая накладка, минусом которой становится высокая трудоемкость изготовления и, как следствие, дорогая деталь на выходе.

Обслуживание фрикционных накладок

С течением времени тормозные накладки изнашиваются, и встает вопрос об их замене. Рабочий срок службы колодок составляет около 20-30 тыс. км пробега автомобиля. Но в этой ситуации необходимо ориентироваться на фактический износ фрикционных накладок.

Определить это можно визуально: рабочая поверхность колодки не должна быть меньше 2 мм. В современных марках автомобилей в конструкцию тормозного механизма вмонтирован датчик износа, который вовремя предупредит владельца о необходимости замены тормозных колодок.

www.syl.ru

Как поменять накладки на тормозных колодках своими силами

Фрикционная накладка является важнейшим компонентом тормозной колодки. Она предназначается для того, чтобы обеспечивать качественный ход торможения автомобиля. Если она перестает выполнять свои задачи, то нужна замена изделия. Что касается колодки, то она представляет собой каркасную основу с фрикционной накладкой. Все колодки отличаются именно по виду фрикционных накладок, так как они оказывают влияние на ход торможения. Сегодня автовладельцам зачастую необходима замена накладок на тормозных колодках.

Накладки и от чего скрипят тормозные колодки

Качество фрикционных накладок определяется коэффициентом трения. Многие производители автомобильных деталей желают приблизить такой коэффициент к константе. Однако не у всех это получается, так как это не несложная задача. Множество современных тормозных накладок работают с коэффициентом трения, который равен 0.35 — 0.45.

Можно отметить, что существенно уменьшенные или завышенные параметры могут говорить о том, что ход торможения небезопасен. В случае со уменьшенными параметрами трения фрикционные показатели могут вести к повышению времени торможения, что отрицательно сказывается на безопасном вождении.

Если параметры завышенные, то с момента торможения до блокировки колес уменьшается диапазон влияния на педаль. В итоге блокирование ведет к тому, что колеса начинают юзить или скользить.

Каждая фирма, которая занимается производством подобных фрикционных накладок, располагает особыми смесями. Они приготавливаются по собственной рецептуре. В составе особой смеси может быть больше пятнадцати составляющих. Если поменять процент того или иного составляющего, то можно увидеть, как изменяются свойства тормозных накладок. Основным составляющим смеси является армирующий элемент, именно он оказывает влияние на такие параметры готовых изделий, как прочность, термостойкость и на стабильность.

Многие спрашивают, почему происходит скрип тормозных колодок, из-за чего требуется их замена? Ответ здесь не будет однозначным, так как причин довольно много. Иногда скрип раздается даже на новом транспортном средстве. Основной причиной подобного скрипа считается применение не очень качественного материала для производства тормозных колодок. В результате необходима замена изделий.

Следующее основание состоит в том, что диски не соответствуют применению тормозных колодок. Различные изготовители применяют отличительные материалы, которые могут быть несовместимы с дисковым материалом.

Кроме таких причин есть и другие, в частности, обычная приработка новейших тормозных колодок. В этом случае скрип проходит достаточно быстро.
Чтобы такого не происходило, специалисты советуют выполнять удаление притирочного слоя.

Как поменять тормозные накладки

Интересное видео о ремонте колодок:

Автомобильная тормозная система считается важным узлом и за ней нужно постоянно ухаживать. В случае если износятся накладки торможения на задних колодках непосредственное до заклепочных головок, или если диаметр пары тормозных колодок является существенно меньше внутреннего диаметра барабана торможения, то нужно их поменять, чтобы не было неприятных результатов.

Чтобы была выполнена замена накладок, понадобятся следующие инструменты:

— зубило;


— молоток;

— сверло и дрель;

— токарный станок;

— пневмопресс.

Вначале необходимо установить транспортное средство на смотровую яму или подъемник. В первом случае важно качественно закрепить колеса, находящиеся спереди. Для этого нужно подставить под них упоры с обеих сторон. Подняв домкратом транспортное средство, нужно снять поочередно: колесо, барабан торможения и колодки. Тут можно провести осмотр изделий. Когда их корпус обладает существенными дефектами, которые могут помешать осуществлять собственные задачи, или габариты фрикционных накладок меньше, что это допустимо, то требуется их замена.

Используя зубило и молоток, нужно срубить поизносившуюся накладку, зафиксировав заранее в тисках колодку торможения. После этого нужно выполнить выбивание заклепки из ее отверстий.

Важно выбрать накладку так, чтобы она обладала соответствующей величиной и плотным образом прилегала к поверхности. Нужно высверлить в ней специальные отверстия, применяя в виде шаблона колодку, если таковых нет. Для этого необходимо выбрать диаметр сверла. Когда у заклепки он равняется 5 миллиметрам, то нужно взять 5.3-5.5 миллиметров, если 8 миллиметров, то 8.3-8.5 миллиметров соответственно. Зафиксировать накладку на колодке можно с помощью особых стяжек и просверлив отверстия.

Далее выполняется зенкование. Для этого выбирается сверло, которое обладает диаметром слегка больше заклепочной головки. Затем нужно высверлить ранее проделанные отверстия, чтобы оставался зазор в два-три миллиметра.

После этого можно разместить заклепки в отверстия и развальцевать их, зафиксировать накладку попрочнее на тормозной колодке. Далее с помощью пневмопресса выполняется развальцевание. Важно, чтобы диаметр пары тормозных колодок был достаточно меньше диаметра барабана торможения. Иначе нужно выполнить расточку тормозных колодок на станке. Если на барабане, расположенном сзади, есть выработка, то нужно выполнить его проточку в ремонтную величину.

Процесс реставрации колодок с помощью наклепки новых накладок можно увидеть на видео:





pro-zamenu.ru

Как поменять накладки на тормозных колодках своими силами

Фрикционная накладка является важнейшим компонентом тормозной колодки. Она предназначается для того, чтобы обеспечивать качественный ход торможения автомобиля. Если она перестает выполнять свои задачи, то нужна замена изделия. Что касается колодки, то она представляет собой каркасную основу с фрикционной накладкой. Все колодки отличаются именно по виду фрикционных накладок, так как они оказывают влияние на ход торможения. Сегодня автовладельцам зачастую необходима замена накладок на тормозных колодках.

Накладки и от чего скрипят тормозные колодки

Качество фрикционных накладок определяется коэффициентом трения. Многие производители автомобильных деталей желают приблизить такой коэффициент к константе. Однако не у всех это получается, так как это не несложная задача. Множество современных тормозных накладок работают с коэффициентом трения, который равен 0.35 — 0.45.

Можно отметить, что существенно уменьшенные или завышенные параметры могут говорить о том, что ход торможения небезопасен. В случае со уменьшенными параметрами трения фрикционные показатели могут вести к повышению времени торможения, что отрицательно сказывается на безопасном вождении.

Если параметры завышенные, то с момента торможения до блокировки колес уменьшается диапазон влияния на педаль. В итоге блокирование ведет к тому, что колеса начинают юзить или скользить.

Каждая фирма, которая занимается производством подобных фрикционных накладок, располагает особыми смесями. Они приготавливаются по собственной рецептуре. В составе особой смеси может быть больше пятнадцати составляющих. Если поменять процент того или иного составляющего, то можно увидеть, как изменяются свойства тормозных накладок. Основным составляющим смеси является армирующий элемент, именно он оказывает влияние на такие параметры готовых изделий, как прочность, термостойкость и на стабильность.

Многие спрашивают, почему происходит скрип тормозных колодок, из-за чего требуется их замена? Ответ здесь не будет однозначным, так как причин довольно много. Иногда скрип раздается даже на новом транспортном средстве. Основной причиной подобного скрипа считается применение не очень качественного материала для производства тормозных колодок. В результате необходима замена изделий.

Следующее основание состоит в том, что диски не соответствуют применению тормозных колодок. Различные изготовители применяют отличительные материалы, которые могут быть несовместимы с дисковым материалом.

Кроме таких причин есть и другие, в частности, обычная приработка новейших тормозных колодок. В этом случае скрип проходит достаточно быстро.
Чтобы такого не происходило, специалисты советуют выполнять удаление притирочного слоя.

Как поменять тормозные накладки

Интересное видео о ремонте колодок:

Автомобильная тормозная система считается важным узлом и за ней нужно постоянно ухаживать. В случае если износятся накладки торможения на задних колодках непосредственное до заклепочных головок, или если диаметр пары тормозных колодок является существенно меньше внутреннего диаметра барабана торможения, то нужно их поменять, чтобы не было неприятных результатов.

Чтобы была выполнена замена накладок, понадобятся следующие инструменты:

— зубило;

— молоток;

— сверло и дрель;

— токарный станок;

— пневмопресс.

Вначале необходимо установить транспортное средство на смотровую яму или подъемник. В первом случае важно качественно закрепить колеса, находящиеся спереди. Для этого нужно подставить под них упоры с обеих сторон. Подняв домкратом транспортное средство, нужно снять поочередно: колесо, барабан торможения и колодки. Тут можно провести осмотр изделий. Когда их корпус обладает существенными дефектами, которые могут помешать осуществлять собственные задачи, или габариты фрикционных накладок меньше, что это допустимо, то требуется их замена.

Используя зубило и молоток, нужно срубить поизносившуюся накладку, зафиксировав заранее в тисках колодку торможения. После этого нужно выполнить выбивание заклепки из ее отверстий.

Важно выбрать накладку так, чтобы она обладала соответствующей величиной и плотным образом прилегала к поверхности. Нужно высверлить в ней специальные отверстия, применяя в виде шаблона колодку, если таковых нет. Для этого необходимо выбрать диаметр сверла. Когда у заклепки он равняется 5 миллиметрам, то нужно взять 5.3-5.5 миллиметров, если 8 миллиметров, то 8.3-8.5 миллиметров соответственно. Зафиксировать накладку на колодке можно с помощью особых стяжек и просверлив отверстия.

Далее выполняется зенкование. Для этого выбирается сверло, которое обладает диаметром слегка больше заклепочной головки. Затем нужно высверлить ранее проделанные отверстия, чтобы оставался зазор в два-три миллиметра.

После этого можно разместить заклепки в отверстия и развальцевать их, зафиксировать накладку попрочнее на тормозной колодке. Далее с помощью пневмопресса выполняет
