Мотор отопителя ваз – Устанавливаем моторчик печки от восьмерки (ВАЗ-2108) в ВАЗ классику

вентилятора печки, мотора, радиатора и крана

Вентилятор печки ВАЗ 2108, как и другие важные детали, является ключом отопительной системы автомобиля. Как и любая другая система, эта имеет свои нюансы и может нагрянуть с внезапной поломкой. Решение некоторых популярных проблем, даже тех, что связаны с заменой изделия, можно узнать ниже в статье.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство системы отопления автомобиля

Устройство нагревательной системы 2108 состоит из таких компонентов:

  • тяга, которая оказывает влияние на кран отопителя ВАЗ 2108;
  • рычаг управления заслонкой;
  • дополнительный резистор;
  • моторчик, который влияет на вращение вентилятором;
  • переключатель режима работы системы.

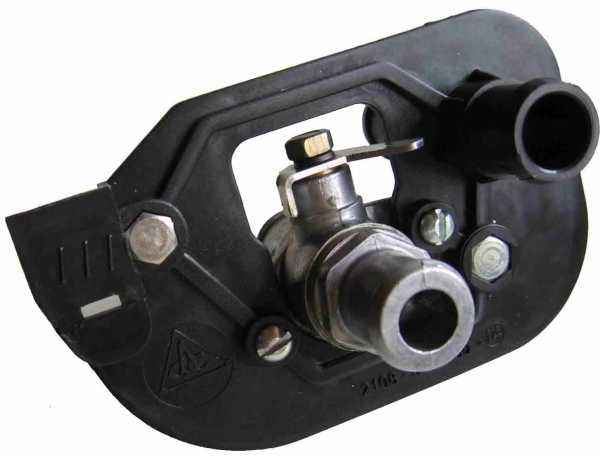

Кран отопителя ВАЗ 2108

Принцип работы печки

  1. Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
  2. Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
  3. Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
  4. Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

  1. Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
  2. После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
  3. Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

Типичные неисправности

Как и в любом механизме, в отопительной системе могут возникнуть неполадки (автор видео — Андрей Куземский).

Если моторчик печки ВАЗ 2108 сломался, можно понять это, сопоставив некоторые симптомы:

  1. Если при переключении режимов работы мотор не работает, возможно, причина поломки прячется в резисторе. При ремонте нужно заменить резистор на новый, потому что он не подлежит починке.
  2. Если перегорел предохранитель, нужно проверить изолированность якоря, расположенного на массе. Возможно, произошло замыкание.
  3. Если при переключении режима вентилятор отопителя ВАЗ 2108 вращается с одной скоростью, это может быть следствием загрязнения или окисления коллектора. В случае ремонта стоит прочистить коллектор и, если ничего не изменилось и вентилятор продолжает «барахлить», можно заменить подшипники.

Если мотор печки ВАЗ 2108 даже не подает признаков жизни, значит причина не в его устройстве, а в разрыве цепи. Чтобы понять, так ли это, можно воспользоваться вольтметром.

Ремонт своими руками

Чтобы собственноручно произвести ремонт, нужно воспользоваться такими инструментами:

  • отверткой с крестовым наконечником;
  • гаечным ключом на 10.

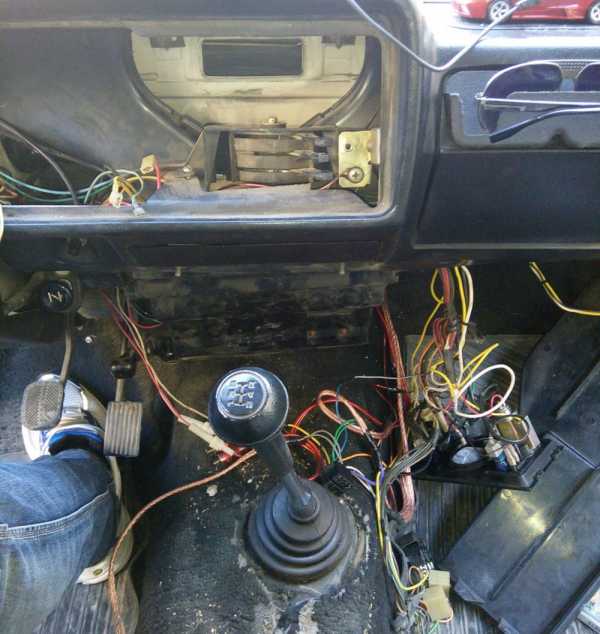

При демонтаже нужно снять пластиковую накладку, которая расположена снаружи ветрового стекла. Чтобы ее снять, нужно открыть капот и снять 5 болтов, которые крепят накладку к кузову. Снять уплотнительную резинку с подкапотного отсека и поддеть кожух отверткой, чтобы добраться до моторчика и вентилятора печи. Теперь можно снимать мотор. Он прикреплен к кузову ВАЗ 2108 при помощи двух болтов.

Когда фиксаторы будут отсоединены, можно отключить питание и под торпедо отключить плюсовой провод печи. Минусовой крепится поверх специальной резьбы и придавливается специальной гайкой. Нужно на ощупь выкрутить гайку и откинуть минусовой провод. Отсоединив провода можно изъять моторчик и установить новый вентилятор. Вся конструкция собирается в обратной последовательности.

Важно заметить, что поломки, связанные с печью зависят также от того, какая установлена на ВАЗе панель – низкая или высокая. У обеих есть свои минусы. Например, у высокой не до конца открывается центральная заслонка. Именно она отвечает за подачу холодного и горячего воздуха в салон автомобиля. Для решения нужно отрегулировать заслонку. А чтобы добраться до нее нужно разобрать торпедо.

Если говорить о низкой панели, здесь зачастую ломается термостат. Разумеется, если он изнашивается, то печь работать не будет. Менять его рекомендуется раз в два или три года. И если замена не решит проблем, стоит заменить шланги, которые соединяют печь и радиатор.

Фотогалерея «Снятие печки и ремонт»

На фото, предоставленных ниже, можно более подробно увидеть, как происходит схема ремонта печи.

1. Открутить фиксирующие болты моторчика. 2. Снять вентилятор. Загрузка ...

Видео «Вентилятор отопителя ВАЗ 2108»

О том, как изъять названую деталь, можно узнать из ролика от автора Александр Целовальников.

avtozam.com

Устанавливаем моторчик печки от восьмерки (ВАЗ-2108) в ВАЗ классику

Дорогие друзья, ни для кого уже давно не секрет что мощность штатного моторчика классической печки оставляет желать лучшего, при достаточно высокой шумности крыльчатки он обладает весьма низким КПД, а ведь как хочется чтоб из сопел обдува дул ураганный ветер J Некоторые решают эту проблему кардинально – устанавливая «улитку» от 2109 в сборе, но такого рода доработки печки ведут к необходимости полнейшей переделки печки ВАЗ, вплоть до созидания нового корпуса и новых воздуховодов, мы же предлагаем в этот раз некий средне трудозатратный вариант доработки печки ВАЗ-2107, который позволяет нам оставив немного допиленный родной корпус печки внедрить в нее моторчик с крыльчаткой от ВАЗ-2109.

Итак, список того, что нам понадобится для этого «тюнинга»:

1. Мотор печки от ВАЗ-2108

2. Переключатель скоростей печки от Калины

3. Дюралевый лист толщиной 2-3 мм.

4. Листовой пластик

5. Шпилька резьба М8

6. различная мелочевка, о ней в процессе 😉

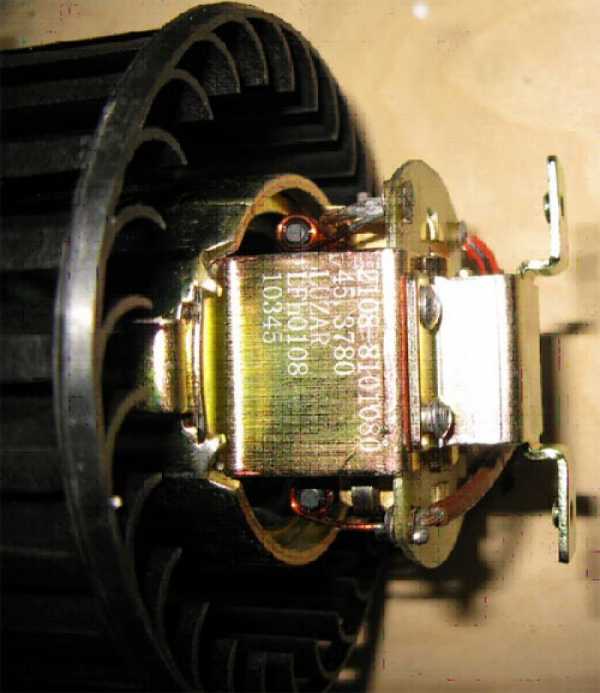

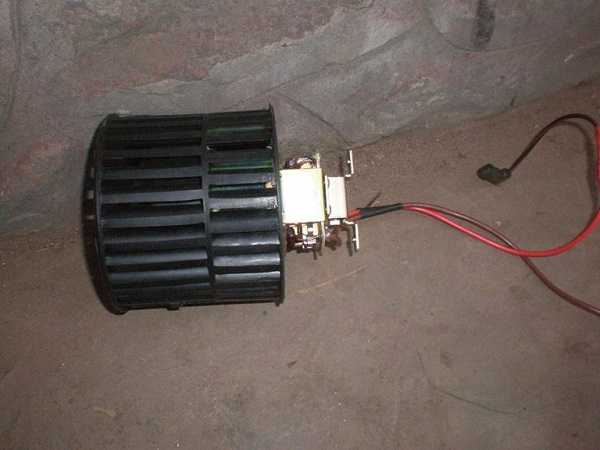

Вот собственно сам моторчик от 2108

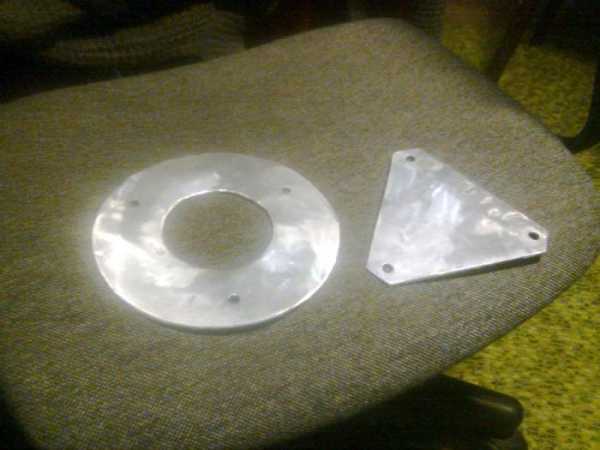

Металлические кронштейны, их предстоит выпилить из дюраля

Вот шаблон по которому пилить:

Сверлим "заглушку" моторчика отопителя:

Собираем все обратно:

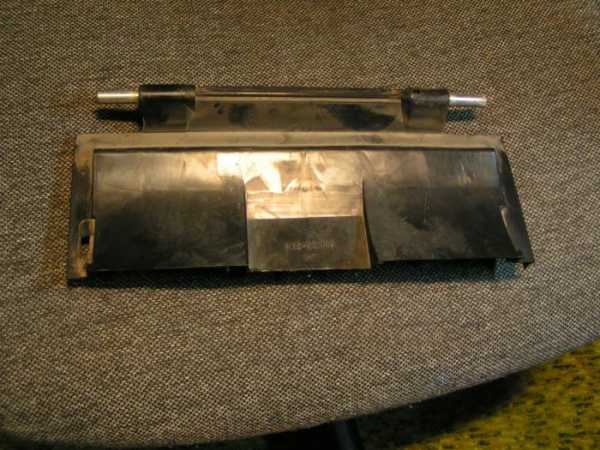

Теперь корректируем нижнюю заслонку стоковой печки, как на фото:

Теперь чутка корректируем саму нижнюю часть печки под наши задачи:

Вот такие вот заглушки для нижнего корпуса печки изготавливаем из пластика, мы использовали старую ненужную бороду от семерки:

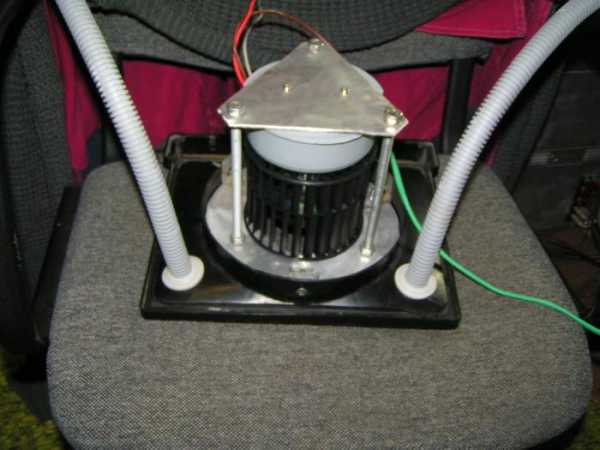

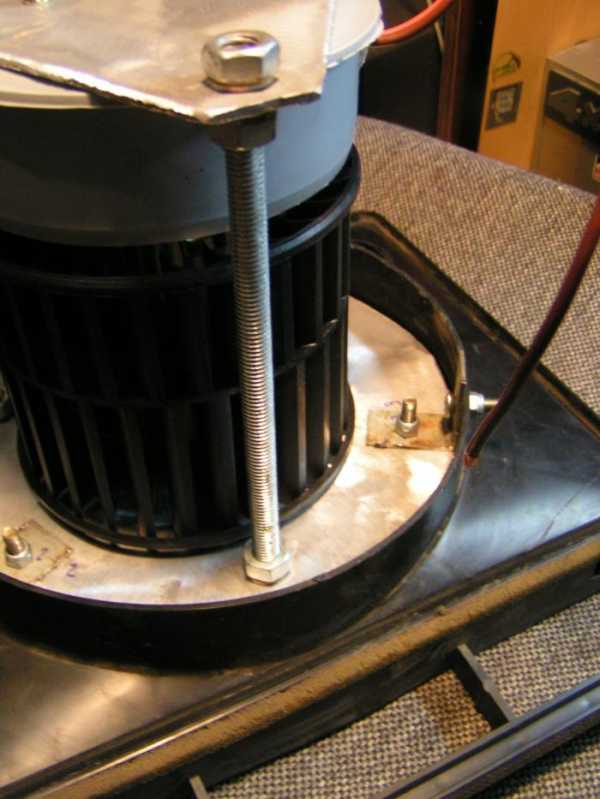

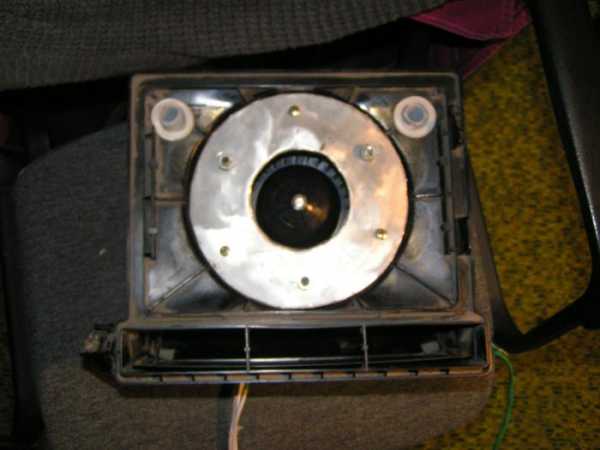

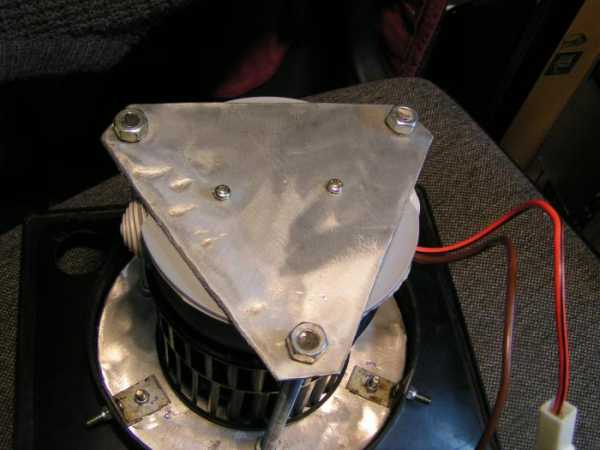

Вот так теперь выглядит средняя часть печки - срезаются крепления родного двигателя и с помощью ранее изготовленных нами деталей, шпилек и уголков вся конструкция собирается. Благодаря такой конструкции мы можем выставлять зазор между беличьим колесом и вставкой в диффузор достаточно точно, а это немаловажно.

Вот такая вот печурка у нас нарисовывается, когда мы ставим на место нижнюю ранее допиленную часть:

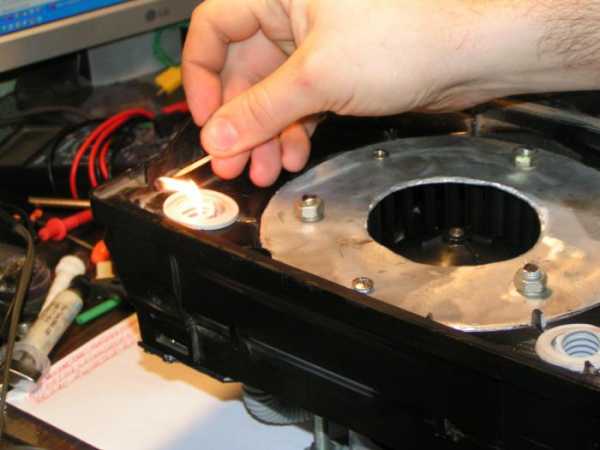

Нижнюю часть печки закрываем заглушками, крепим их по месту саморезами. Через корпус продеваем нашу гофру.

Ставим на место доработанную нижнюю заслонку

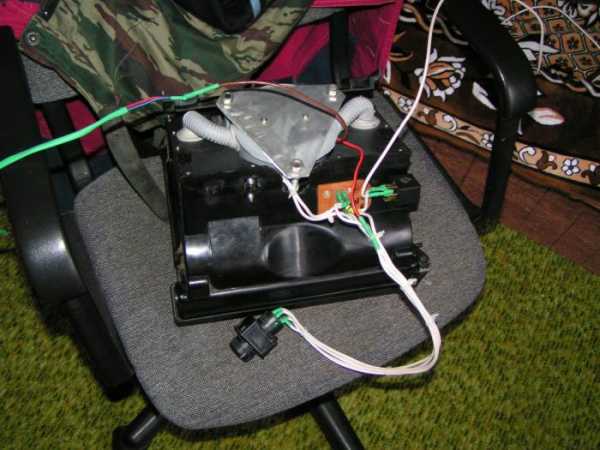

Запускаем, проверяем тягу

Все должно быть супер. По электрике расписывать не буду, просто подключаем по калиновской схеме, используя дополнительное сопротивление. Выключатель печки можно поставить куда угодно, в нашем случае мы его установили в бороду:

Печка прошла успешное тестирование, прирост мощности просто огромен по сравнению со стоком, пробуйте - не будете разочарованы, ну и не нужно так мучаться как с установкой улитки от восьмерки! Всем удачи на дорогах 😉

www.vazdriver.ru

Пошаговая инструкция по замене моторчика печки ВАЗ-2114

Для принудительного создания потока воздуха в системе обогрева салона используется вентилятор с приводом от электродвигателя. Благодаря этому вентилятору эффективность работы отопителя повышается.

Из всей конструкции печки вентилятор – самый сложный элемент, поскольку в нем используется электродвигатель. Сам электромотор – постоянного тока с возбуждением от постоянных магнитов. Несмотря на конструктивную простоту, моторчик постепенно изнашивается и прекращает работать или функционирует неправильно, что сказывается на работоспособности отопителя салона.

Содержание статьи

Причины неисправности

Отметим, что причиной того, что вентилятор не включается, являются проблемы с цепью питания. Окисления контактов проводки, перегорание предохранителя, неисправность резистора – все это приводит к прекращению функционирования электродвигателя. Поэтому если он не включается, в первую очередь следует проверить компоненты цепи питания.
Распространенные проблемы с электродвигателем вентилятора — возникновение посторонних звуков при работе – визгов, дребезжания, перебои в работе – самопроизвольная остановка, сложный запуск и т. д.

Причина появления сторонних звуков:

  1. Выработка в посадочных втулках, в которые устанавливается ротор электромотора, отсутствие смазки в них. Из-за этого при работе ротор люфтит, что создает повышенные вибрации и дребезжание, а «сухое» трение сопровождается визгом.
  2. Перебои в работе вызывает критический износ графитных щеток и контактных пластин ротора. Из-за этого щетки и пластины не могут нормально контактировать между собой, что приводит к проблемам в работе электродвигателя вентилятора – он при включении не раскручивается, может самопроизвольно остановиться.

Устранение неисправностей электромотора печки – процесс проблематичный и не всегда целесообразный, проще приобрести новый вентилятор и провести замену.

Видео: Ремонт моторчика печки ваз 2114

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10.
Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой:
1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ.
2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его.
4. Открываем капот.

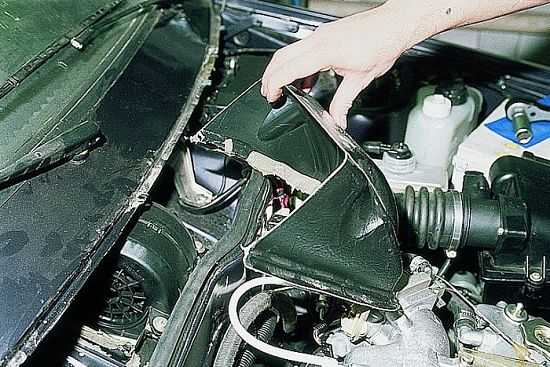

5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку.
7. Откручиваем 2 болта крепления корпуса вентилятора.

8. Движением «на себя» снимаем корпус с опоры.
9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

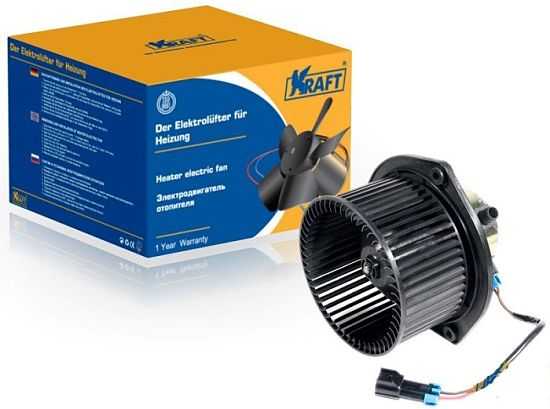

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой.
Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

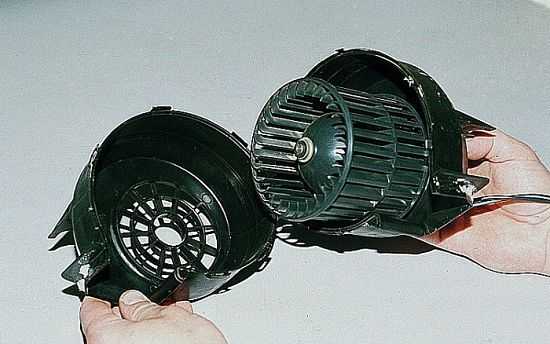

Разборка вентилятора

В случае, когда есть моторчик с крыльчаткой, разбираем корпус вентилятора. Для этого снимаем с выходного раструба поролоновый уплотнитель, затем снимаем фиксаторы корпуса, после чего он разделиться на две половины.

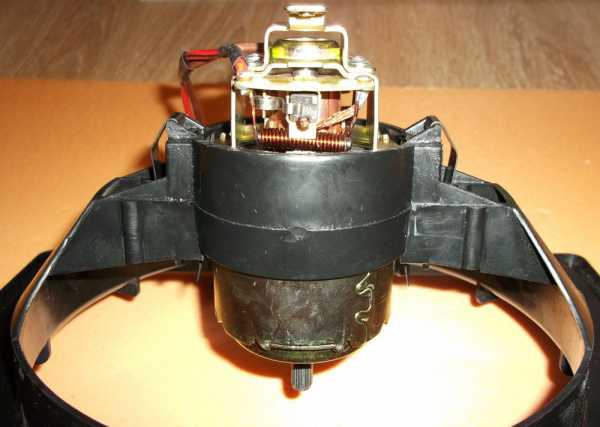

Извлекаем эл. моторчик, для чего отстегиваем пружинные фиксаторы крышки моторчика, снимаем эту крышку и извлекаем эл. двигатель вместе с крыльчаткой из половины корпуса.
Электродвигатель меняется только в сборе с крыльчаткой, и рассоединять их не рекомендуется, чтобы не нарушить центровку.

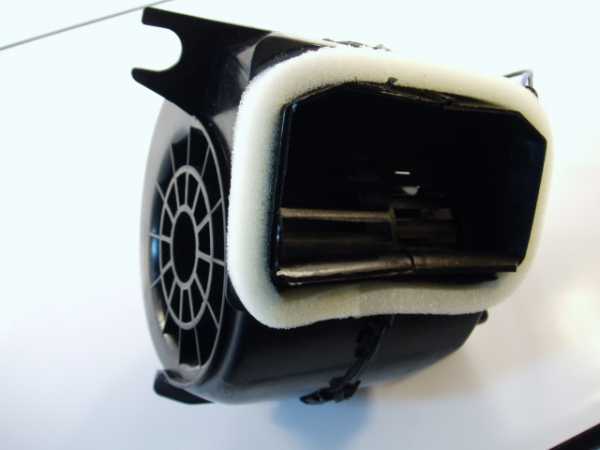

При сборке обязательно наклейте поролоновый уплотнитель по периметру выходного раструба, иначе из-за щелей воздушный поток будет рассеиваться, что снизит эффективность работы печки.
Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

avtocity365.ru

Где находится моторчик печки ВАЗ-2112: фото и видео

Автомобиль: ВАЗ-2112.
Спрашивает: Соколов Владислав.
Суть вопроса: Не могу найти где находится моторчик печки на ВАЗ-2112?


Привет всем владельцам ВАЗ-2112! Нарисовалась проблемка — перестала работать печка, а осенью без неё никак. Началось всё с того, что завожу машину — печка работает, глушу и опять завожу — печка не работает. Так она могла не включаться несколько дней. Бывало проехал несколько километров, она заработала, т.е. печка живёт сама по себе. Пробовал на всех 3-х режимах, результат тот же.

Что уже сделал: проверил предохранители, реле и даже менял блок печки — всё в норме, но поломка осталась. При включении звуки отсутствуют. Советуют проверить моторчик, но не могу его найти. Подскажите, пожалуйста, кто сталкивался с такой проблемой, где располагается моторчик печки?


Моторчик печки под капотом

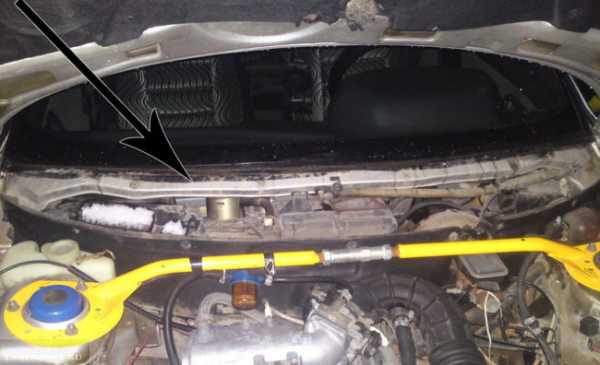

Вентилятор печки отмечен стрелочкой

Моторчик печки находится под капотом. Вернее говорить, что это просто моторчик системы вентилирования салона. Если вы включаете на тепло, то открывается заслонка, и горячий воздух от радиатора отопителя попадает в вентилятор, а тот уже загоняет его в систему.

Моторчик печки под капотом, спрятан в корпусе

Нет тепла, что делать?

Если вы включили на тепло, а дует холодный воздух, то виной тому заслонка радиатора отопителя, либо отсутствие охлаждающей жидкости (антифриза).

carfrance.ru

Замена вентилятора (моторчика) печки ВАЗ-2107

Когда зимой в машине становится холодно, салон плохо протапливается, поток тёплого воздуха слишком слаб, первое, что приходит на ум — провести замену моторчика или вентилятора отопления. Замена вентилятора (моторчика) печки ВАЗ-2107 требует определённых знаний, однако, если случилась поломка — другого выхода нет.


С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Как добраться до отопителя

В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.

Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.

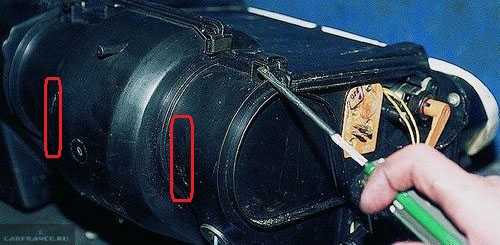

Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.

Разберёмся, как снять вентилятор печки ВАЗ-2107.
Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.

Замена деталей

Как поменять вентилятор печки на ВАЗ-2107, становится понятно, когда вы увидите этот моторчик. Моторчик лёгким усилием вытаскивается из пазов, и через уплотнитель достаются провода. Минусовой провод обычно вынимается без проблем, а плюсовой требует некоторых усилий.

Когда провода вынуты, моторчик отсоединяется от корпуса и теперь его можно менять на новый, заранее купленный в магазине автозапчастей.

Установка новой детали

Установка новой детали не вызывает сложности. Замена мотора печки ВАЗ-2107 выполняется в течение нескольких минут, а самое длительное в этой работе — поставить все болты на место и подсоединить все контакты.

Стараемся не перепутать провода и продеваем их в нужные отверстия возле пазов, на которых держится сам моторчик. Вентилятор при установке должен стоять ровно — без перекосов, иначе во время движения он будет цепляться и в результате сломается.

Когда новый мотор установлен, его вместе с крышкой системы ставим на место. Примеряем корпус и смотрим, чтоб он прилегал к своему месту без всяких усилий и стоял ровно.

Ставим на место скобы и все болты, ставим утеплитель, жабо, дворники и проверяем, как работает отопление.

Если у вас есть помощник, пусть он включит отопительную систему, пока вы придерживаете корпус печки. По звуку работающей системы вы сразу поймёте, правильно ли установлены все детали, и не нуждается ли установка в коррекции. Если вас настораживает какой-то звук или стук, разберите всё и сложите заново.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

  1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
  2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
  3. Поток воздуха очень слабый.
  4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.
